1 Szem, látás 4.ea BME - VIK 1

2 Látószervünk működése bemenő optikai rendszer fiziológiai - biológiai jelfeldolgozás agyi mechanizmusok: pszichológiai jelfeldolgozás környezetből származó fény-inger, vagy -stimulus idegi gerjesztések: fény-érzet feldolgozott információ: fény- észlelet BME - VIK 2

környezetből származó fény-inger, vagy -stimulus idegi gerjesztések:

3 BME - VIK 3

4 Látószervünk működése, 2 a szem leképező mechanizmusa retina: csapok és pálcikák: a fényinger ideg ingerületté való alakítása az agy felé továbbítandó ingerületek kialakulása a retinában idegpályák mechanizmusa agyi feldolgozás: észlelet kialakulása a mentális kép összetevői:forma, mozgás, szín információk asszociációk kialakulása: tárgy (pl. betűkép) azonosítása BME - VIK 4

idegpályák mechanizmusa agyi feldolgozás: észlelet kialakulása a mentális kép összetevői:forma,

5 Az emberi látórendszer felépítésének sematikus ábrája BME - VIK 5

6 A szem fizikai szempontból lencse rendszer (szaruhártya (cornea)- lencse csarnokvíz) Kép keletkezése retinán film, CCD érzékelő Pupilla - fényrekesz BME - VIK 6

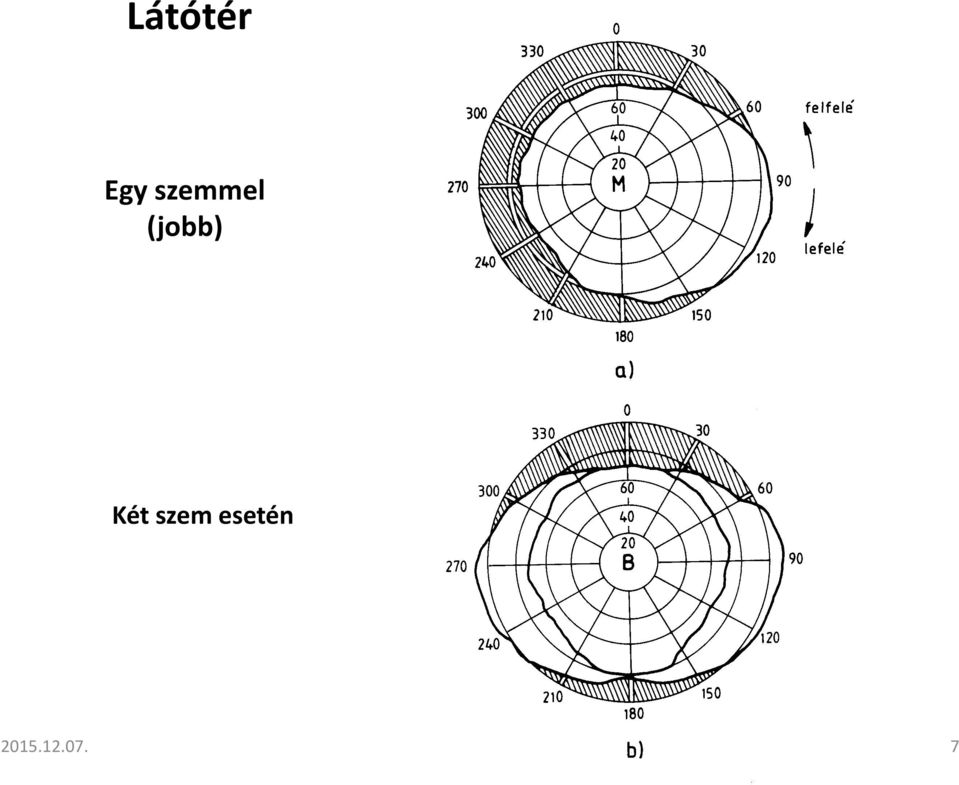

7 Látótér Egy szemmel (jobb) Két szem esetén BME - VIK 7

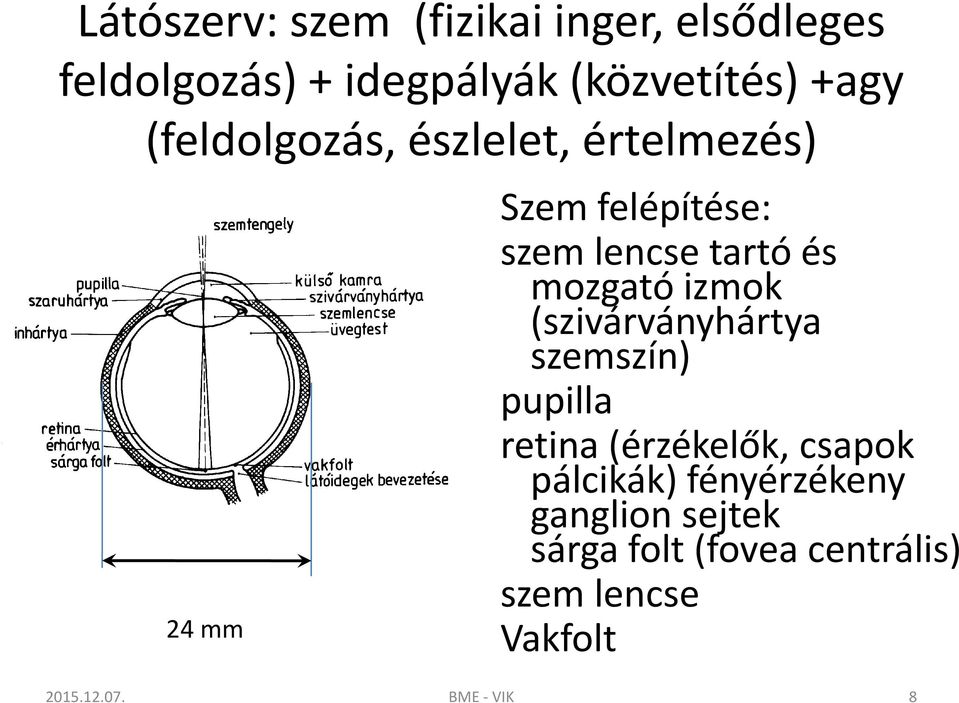

8 Látószerv: szem (fizikai inger, elsődleges feldolgozás) + idegpályák (közvetítés) +agy (feldolgozás, észlelet, értelmezés) 24 mm Szem felépítése: szem lencse tartó és mozgató izmok (szivárványhártya szemszín) pupilla retina (érzékelők, csapok pálcikák) fényérzékeny ganglion sejtek sárga folt (fovea centrális) szem lencse Vakfolt BME - VIK 8

izmok (szivárványhártya szemszín) pupilla retina (érzékelők, csapok pálcikák)

9 A szem szerkezete BME - VIK 9

10 Vakfolt helyének megkeresése BME - VIK 10

11 Képalkotás a szemben a szaruhártya (cornea) és szemlencse képezi le a külvilágot a retinára dioptria: d = 1/f f: fókusztávolság m-ben mérve leképezési hibák a szemben határvonal élessége kromatikus aberráció BME - VIK 11

fókusztávolság m-ben mérve leképezési hibák a szemben

12 Purkinje jelenség BME - VIK 12

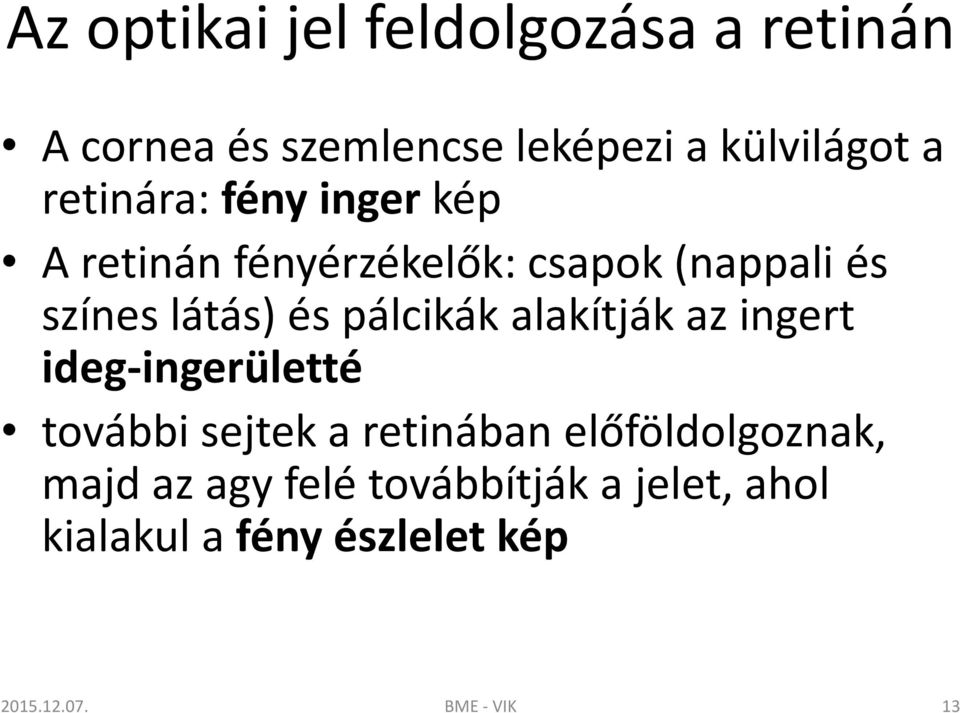

13 Az optikai jel feldolgozása a retinán A cornea és szemlencse leképezi a külvilágot a retinára: fény inger kép A retinán fényérzékelők: csapok (nappali és színes látás) és pálcikák alakítják az ingert ideg-ingerületté további sejtek a retinában előföldolgoznak, majd az agy felé továbbítják a jelet, ahol kialakul a fény észlelet kép BME - VIK 13

pálcikák alakítják az ingert ideg-ingerületté további sejtek a retinában előföldolgoznak,

14 A retina szerkezete BME - VIK 14

15 Csapok és pálcikák elhelyezkedése a retinán BME - VIK 15

16 Csapok elhelyezkedése a foveában BME - VIK 16

17 Látásélesség változása a retinán Foveacentralis kb. 0,5 0 -s látószöghöz tartozik BME - VIK 17

18 Csapok hullámhossz függése BME - VIK 18

19 A fovea szerkezete ~ 10 -os tartományban még elsősorban csap látás, de van pálcika kölcsönhatás is (lásd majd CIE színmérés); L:M:S = 40:20:1 ~ 4 -os tartományban sárga pigmentáció: macula lutea, szelektív szűrő 2 -on belül jó szín és éleslátás ~ 1 alatt foveola: nincs S-csap: kék-sárga színtévesztő (tritanop), saccadok (éleslátás) miatt látunk BME - VIK 19

pigmentáció: macula lutea, szelektív szűrő 2 -on belül jó szín és éleslátás ~ 1 alatt

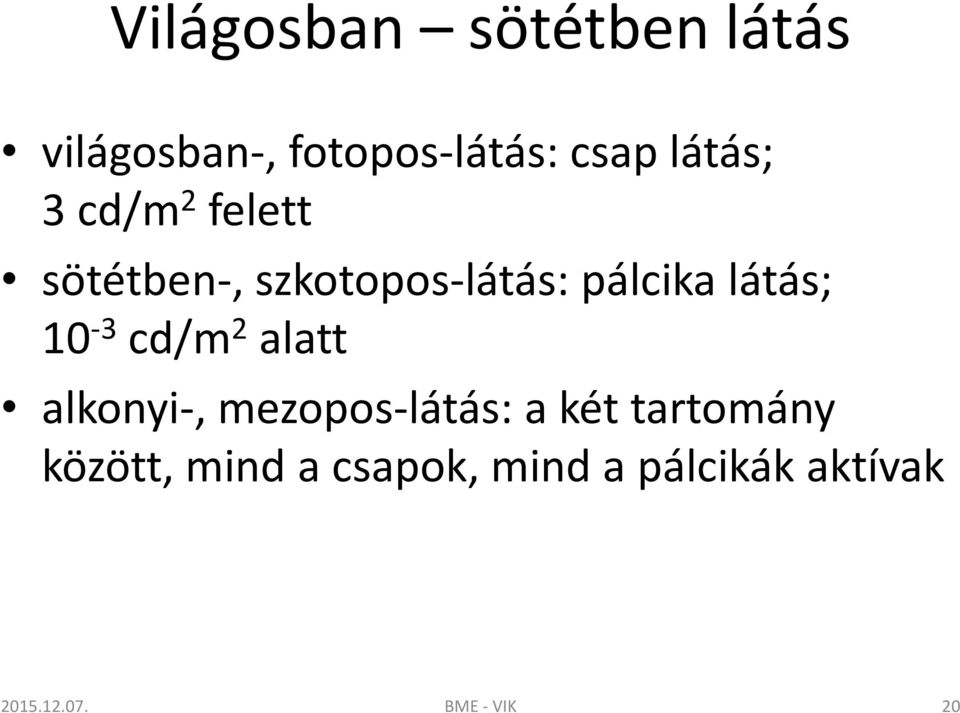

20 Világosban sötétben látás világosban-, fotopos-látás: csap látás; 3 cd/m 2 felett sötétben-, szkotopos-látás: pálcika látás; 10-3 cd/m 2 alatt alkonyi-, mezopos-látás: a két tartomány között, mind a csapok, mind a pálcikák aktívak BME - VIK 20

látás; 10-3 cd/m 2 alatt alkonyi-, mezopos-látás: a két

21 Retinális előfeldolgozás bipoláris-, amakrin- és ganglion sejtek előfeldolgozzák a csapok és pálcikák nyújtotta jelet: centrum-környezet szembe kapcsolódó jel L, M, S csap jel átkódolása: világos - sötét (achromatikus) jelpár vörös -zöld sárga -kék antagonisztikus jel BME - VIK 21

22 Retinális előfeldolgozás BME - VIK 22

23 A pupilla szerepe adaptáció: a környezeti fénysűrűséghez való igazodás, pupilla átmérő csökken a növekvő fénysűrűséggel: mm látóélességnő növekvő fénysűrűséggel, csökkenő pupilla átmérővel a pupilla átmérő változási sebessége fénysűrűség irány változás függvénye BME - VIK 23

24 A pupilla területének változása az adaptációs fénysűrűség (L) függvényében BME - VIK 24

25 8 7 Adaptáció: alkalmazkodás L av pupilla átm., mm pupilla átm., mm T, s Pupilla átmérő változása világosról sötétbe T, s Pupilla átmérő változása sötétből világosra (~300 cd/m 2 ) BME - VIK 25

26 Akkomodáció: fókuszálás, élesre állítás A sugárizmok: szemlencse és corneaeredő fókusz távolságát állítják be. A fókusz távolság reciprokávaljellemzik a lencse törő képességét= dioptria. (20 cm fókusztávolságú lencse 5 dioptria. Szóró lencse esetén negatív előjellel) BME - VIK 26

27 Éleslátás sugárizmok domborítják a szemlencsét, akkomodáció(eltérések: aberráció) kb. 0,25 dioptriás oszcilláció a két szemtengely azonos helyre irányítja a szemet, hibája: phoria fentiekhez izommozgatás kell: fáradás a szem irányításának apró mozgásai: hippus akkomodációs helyek megkeresése: versio és saccadok Újra akkomodálás fárasztó, ha új távolságra kell akkomodálni 10 -os irányváltás kb. 40 ms BME - VIK 27

28 Látásélesség fénysűrűség függése Ljel, cd/m ,1 0,001 0,01 0, szögperc látószögű, 1/5 s-re felvillantott jel láthatósági határértéke a háttér fénysűrűségének függvényében L háttér, cd/m BME - VIK 28

29 Az akkomodációs tartomány változása az életkorral életkor, év közelpont, cm távolpont, cm megjegyzés korr. nélkül korr.-val BME - VIK 29

30 Számítógépes munkahely távolságai BME - VIK 30

31 Mono-, és bifokális szemüveglencsévelélesen látott tartományok BME - VIK 31

32 Bi-és multifokálisszemüveglencsével élesen látott tartományok BME - VIK 32

33 Látásélesség fénysűrűség függése Weber-Fechner törvény (L = cd/m 2 ) L/L=Konst Észlelhetőség határa L/L = 1,05 : 1, ebből származik a szürke árnyalat shade of grey : éppen észlelhető lépcső:1,05 7 1,41 Villogó fények: 1,005:1 leghatékonyabb figyelemfelkeltésre: 1/3, felvillanás/s optikailag keltett epilepszia! BME - VIK 33

34 A szem ill. látás hibái A kép leképezés hibái: myopia (rövidlátás) hypermetropia(távol látás) Látóélesség: annak a szögnek a reciproka, amely szög alatt még két pontot meg tudunk különböztetni. Látóélesség vizsgálat pl landolt gyűrűkkel, Kettessy féle vizuális táblákkal 5S S S BME - VIK 34

35 A szem ill. látás hibái 2. Öreg szeműség Távolpont: 0 20 éves Közelpont 11 cm Éleslátás tartománya Távolpont: 0 50 éves Közelpont 50 cm Éleslátás tartománya 50 éves Közelpont 11 cm Távolpont: 50 cm 2 dioptria korrekcióval Éleslátás tartománya BME - VIK 35

36 A szem ill. látás hibái 3. Hemeralopia(farkas vakság) Kromatikus aberráció a rövid és hosszabb hullámhosszak különböző szóródása miatti elmosódás BME - VIK 36

37 Kromatikus aberráció BME - VIK 37

38 Kromatikus aberráció hatása látásunkra rövidhullámhosszú sugarak (kék fény) erősebben törik meg, mint a hosszúhullámhosszú sugarak (vörös fény) ha a kék fényre fókuszálunk (A), vörös gyűrű jelenik meg ha a zöld fényre fókuszálunk (B), magenta (bíbor) gyűrűt látunk ha a vörös fényre fókuszálunk (C), kék gyűrűt látunk sose használjunk egyszerre vörös és kék színt információ megjelenítésre! BME - VIK 38

39 A szemlencse transzmisszió változása az életkorral Forrás: Schanda: Világítás és az ember élet napi ritmusa ea BME - VIK 39

40 Kontraszt A látómező két vagy több egyidejűleg vagy egymás után látott része közötti megjelenésbeli különbség. c Kontraszt viszony: = L L L t L b b c = v L L t b BME - VIK 40

41 Kontraszt érzékenység: valamely adaptációs szintnél a már érzékelhető legkisebb fénysűrűség különbség és az adaptációs fénysűrűség hányadosa. S C L L = 1 = 1 ( L L ) L 2 1 min Negatív kontraszt: L háttér > L tárgy BME - VIK 41

42 BME - VIK 42

43 Fátyol fénysűrűség kialakulása BME - VIK 43

44 A különböző fényérzékeny sejtek spektrális érzékenységei 1 0,9 rel. sensitivity, arb. units 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0, wavelength, nm Gall-Circ l (λ) m (λ) s (λ) BME - VIK 44

45 Cirkadian hatás Az optikai besugárzás hatása (1000 lx, perc) Elnyomja a melatonin kiválasztást Növeli a cortisol kiválasztást Növeli a szív ritmust Emeli a testhőmérsékletet Csökkenti a pupilla átmérőt Növeli az elvenséget, élénkséget (alertness) Hatásos a szezonális hangulati zavar (seasonal affectire disorder SAD) kezelésére BME - VIK 45

46 Napi biológiai változások főbb jellemzői Kortizol stressz hormon; éberséget okoz Stressz: a szervezet nem specifikus válasza az ingerekre BME - VIK 46

47 Melatonin alvás hormon Sötétben keletkezik, a tobozmirigy váltja ki. Vezérlése a hipotalamuszban történik Az információ hordozója a melanopsin nevű fotopigment A melanopsint a látható színképtartomány rövidhullámú részén történő ingerlésre a szuprakiazmatikus mag (SCN) közvetítésével a tobozmirigyben a melatoninkiválasztást szabályozza Gall: Grundlagen der Lichttechnic BME - VIK 47

48 A circadian rendszer hatásfüggvénye szélessávú sugárzással mérve BME - VIK 48

49 Melatonin elnyomásra javasolt fényforrás: K színhőmérséklettel BME - VIK 49

50 Az alvást nem zavaró, melatonin elnyomást nem okozó világítás BME - VIK 50

51 Az agy szerepe a látásban BME VIK 51

52 Látási illúziók Mit látnak? Öreg embert, vagy a természetben csókolódzó párt? BME - VIK 52

53 Ki ez? (Szaxofonos, vagy ifjú hölgy) BME VIK 53

54 Árnyék hatások BME VIK 54

55 Hány emberi arc van a képen? BME - VIK 55

56 Hogy lehet ez? BME VIK 56

57 Mit látnak? BME - VIK 57

58 Zöllner - illúzió BME - VIK 58

59 A középső körök közül melyik a nagyobb? BME - VIK 59

60 Út illúzió BME - VIK 60

61 Ames szoba BME - VIK 61

62 Adalbert Ames festő Kutatásait a perspektíva elméletére alapozta, és kísérletei által bebizonyította, hogy ez az elmélet valóban helytálló, mivel a modelljei által könnyedén becsapható az emberi szem. A megfigyelő egy meghatározott pontból, egy kis lyukon keresztül, egy szemmel néz be a szobába, ahol jelentős méretbeli eltéréseket tapasztal. A jobb oldalon álló személy sokkal nagyobbnak látszik, mint a bal oldalon álló. Valójában a személyek egyforma magasak. A szoba padlója lejt, falai pedig nem derékszögben találkoznak, így az egyik fala közelebb van a nézőhöz. A megfigyelő mégis egy adott szögből egy normális, téglalap alakú szobának látja BME - VIK 62
