1 Színinger egyeztetés elsődleges és másodlagos fényforrásokkal Csuti Péter Pannon Egyetem Képfeldolgozás és Neuroszámítógépek Tanszék Virtuális Környezetek és Fénytan Laboratórium Témavezető: Dr. Schanda János Lux et Color Vespremiensis 2006 október Veszprém

Tanszék Virtuális Környezetek és Fénytan Laboratórium Témavezető:

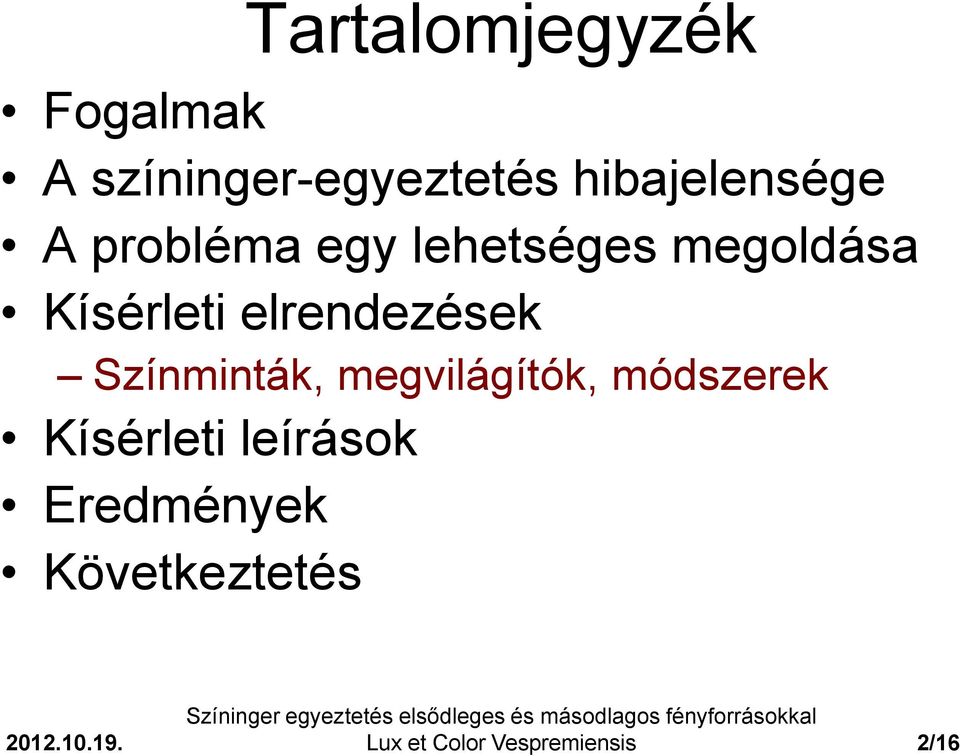

2 Tartalomjegyzék Fogalmak A színinger-egyeztetés hibajelensége A probléma egy lehetséges megoldása Kísérleti elrendezések Színminták, megvilágítók, módszerek Kísérleti leírások Eredmények Következtetés Lux et Color Vespremiensis 2/16

Kísérleti elrendezések Színminták, megvilágítók,

3 Fogalmak Elsődleges fényforrások Önvilágítók Másodlagos fényforrások Reflexiós minták Színinger-egyeztetés Referenciához igazítani a teszt színingert Lux et Color Vespremiensis 3/16

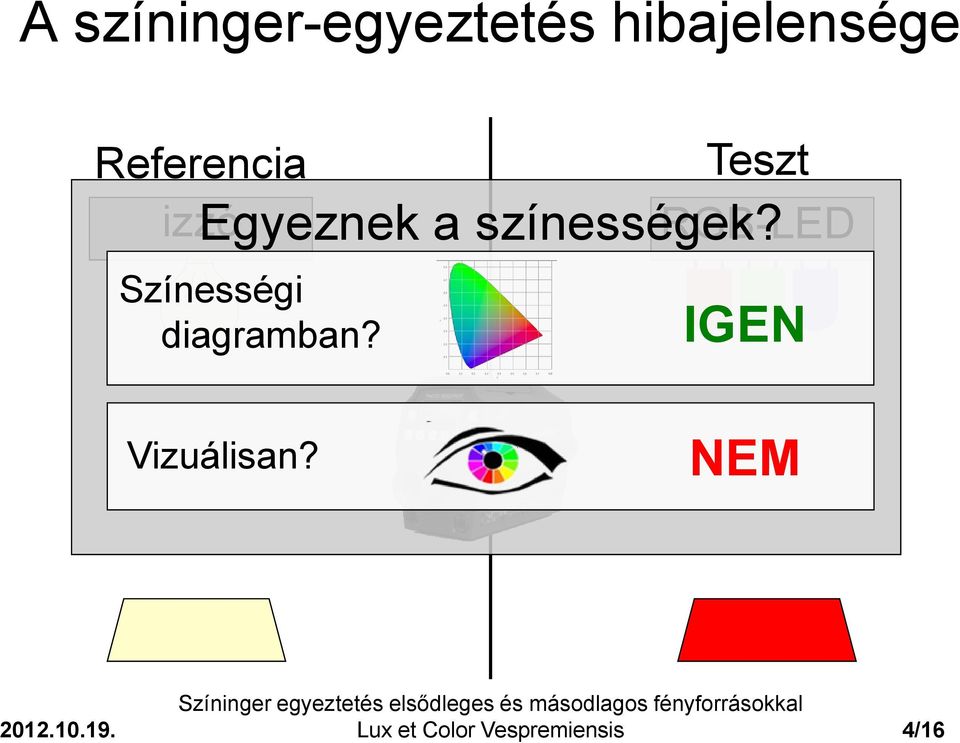

4 A színinger-egyeztetés hibajelensége Referencia izzó Teszt Egyeznek a színességek? Színességi diagramban? RGB-LED IGEN Vizuálisan? NEM Lux et Color Vespremiensis 4/16

5 Egy lehetséges megoldás: a színinger-egyeztető függvények származtatása csapérzékenységi függvényekből Wold-féle transzformáció Lux et Color Vespremiensis 5/16

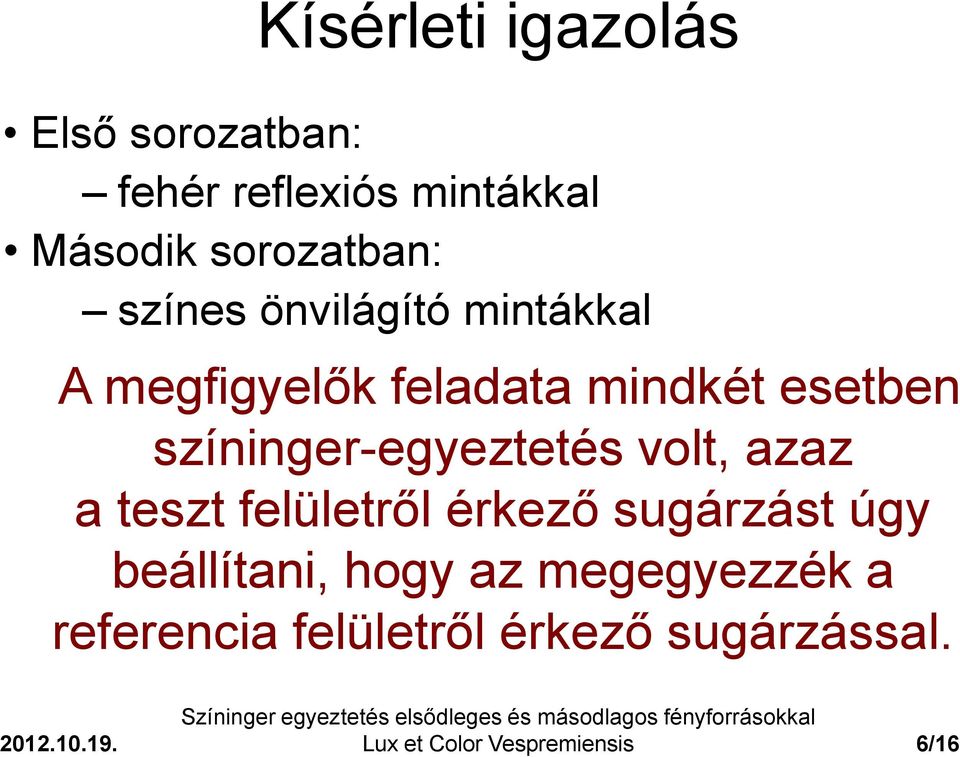

6 Kísérleti igazolás Első sorozatban: fehér reflexiós mintákkal Második sorozatban: színes önvilágító mintákkal A megfigyelők feladata mindkét esetben színinger-egyeztetés volt, azaz a teszt felületről érkező sugárzást úgy beállítani, hogy az megegyezzék a referencia felületről érkező sugárzással. Lux et Color Vespremiensis 6/16

színinger-egyeztetés volt, azaz a teszt felületről érkező sugárzást úgy

7 Kísérleti elrendezés 1/3 (reflexiós fehér minták) Szürkére festett megfigyelődoboz Macbeth ColorChecker Chart fehér mintája felülnézet Lux et Color Vespremiensis 7/16

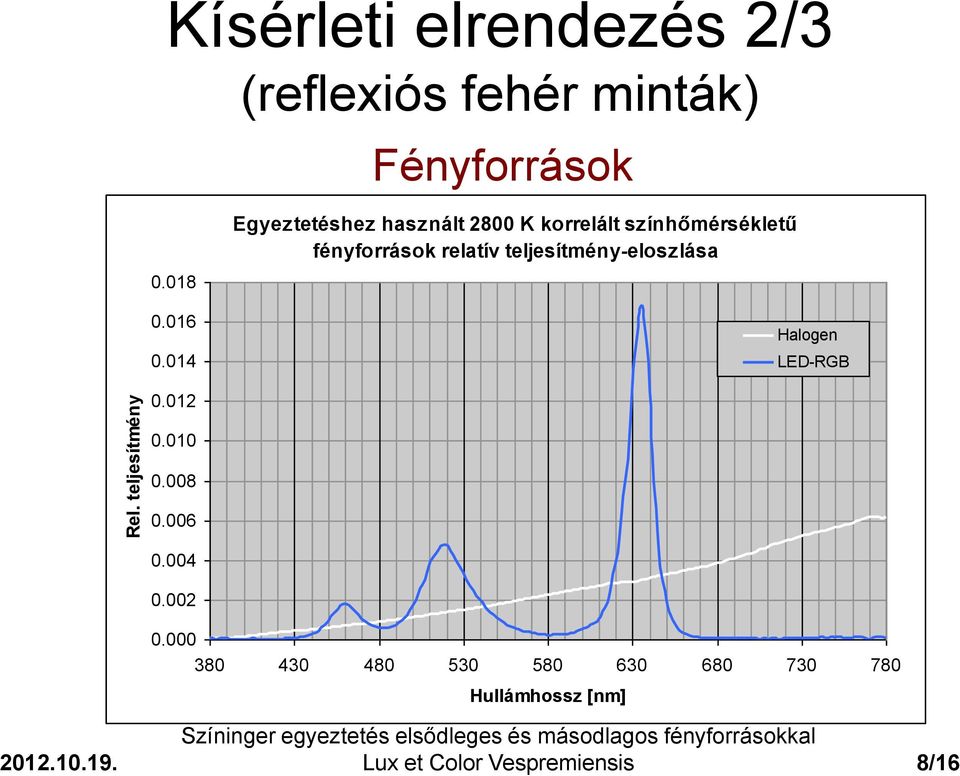

8 Rel. teljesítmény y Kísérleti elrendezés 2/3 (reflexiós fehér minták) Fényforrások Egyeztetéshez használt 2800 K korrelált színhőmérsékletű 50 W halogén izzó CCT: ~2830 K fényforrások relatív teljesítmény-eloszlása RGB LED füzér 1 W-os egységekből Halogen RGB LED cluster color gamut LED-RGB in the CIE 1931 xy chromaticity diagram Halogen ISP Locus Planck Hullámhossz [nm] x Lux et Color Vespremiensis 8/16

9 Halogen RGB LED cluster color gamut LED-RGB in the CIE 1931 xy chromaticity diagram 0.010 0.008 0.006 0.004 0.002 0.8 0.7 0.6 0.5 0.4 0.3 0.

9 Kísérleti elrendezés 3/3 (reflexiós fehér minták) 9 megfigyelő, merőleges megvilágítás (500 lx), látószög 2-3, megfigyelési szög ~45, megfigyelőnként 10 beállítás, beállítási lehetőségek: R-G-B csatorna áramok beállítása a tápegységen minden beállítás lemérve (PR705) Lux et Color Vespremiensis 9/16

megfigyelőnként 10 beállítás, beállítási lehetőségek: R-G-B csatorna

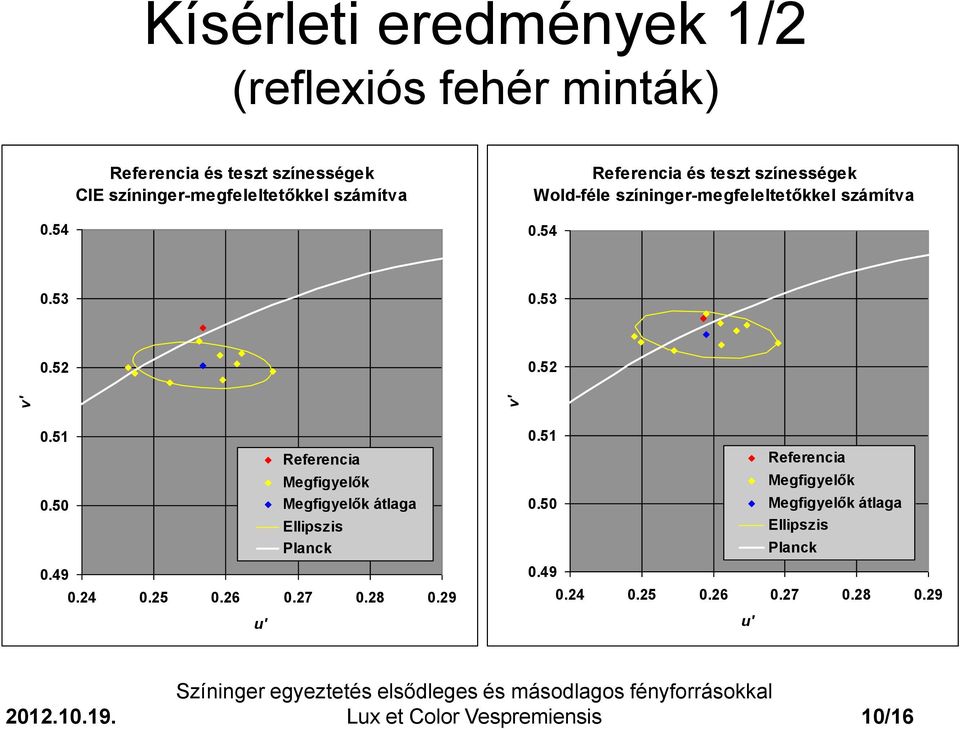

10 v' v' Kísérleti eredmények 1/2 (reflexiós fehér minták) Referencia és teszt színességek CIE színinger-megfeleltetőkkel számítva Referencia és teszt színességek Wold-féle színinger-megfeleltetőkkel számítva u' Referencia Megfigyelők Megfigyelők átlaga Ellipszis Planck u' Referencia Megfigyelők Megfigyelők átlaga Ellipszis Planck Lux et Color Vespremiensis 10/16

11 Gyakoriság Kísérleti eredmények 2/2 (reflexiós fehér minták) 30 Színinger különbségek hisztogramja CIE 1931 Wold-féle Színinger különbségek a CIE 1976 u'v' színingerdiagramban Lux et Color Vespremiensis 11/16

0.000 0.004 0.008 0.012 0.016 0.020 0.024 0.028 0.032 0.

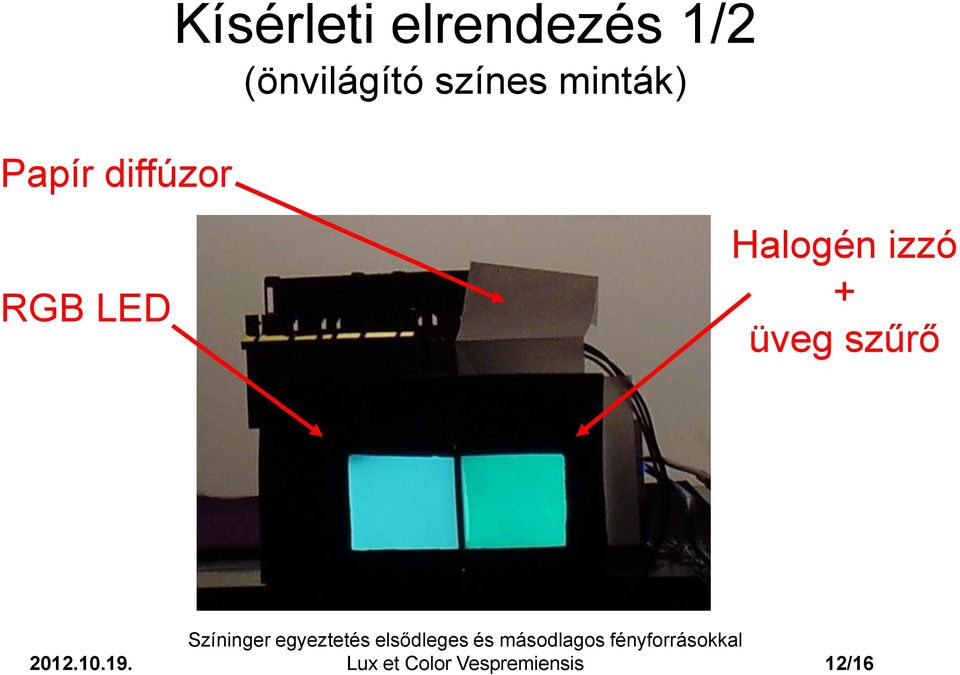

12 Papír diffúzor Kísérleti elrendezés 1/2 (önvilágító színes minták) RGB LED Halogén izzó + üveg szűrő Lux et Color Vespremiensis 12/16

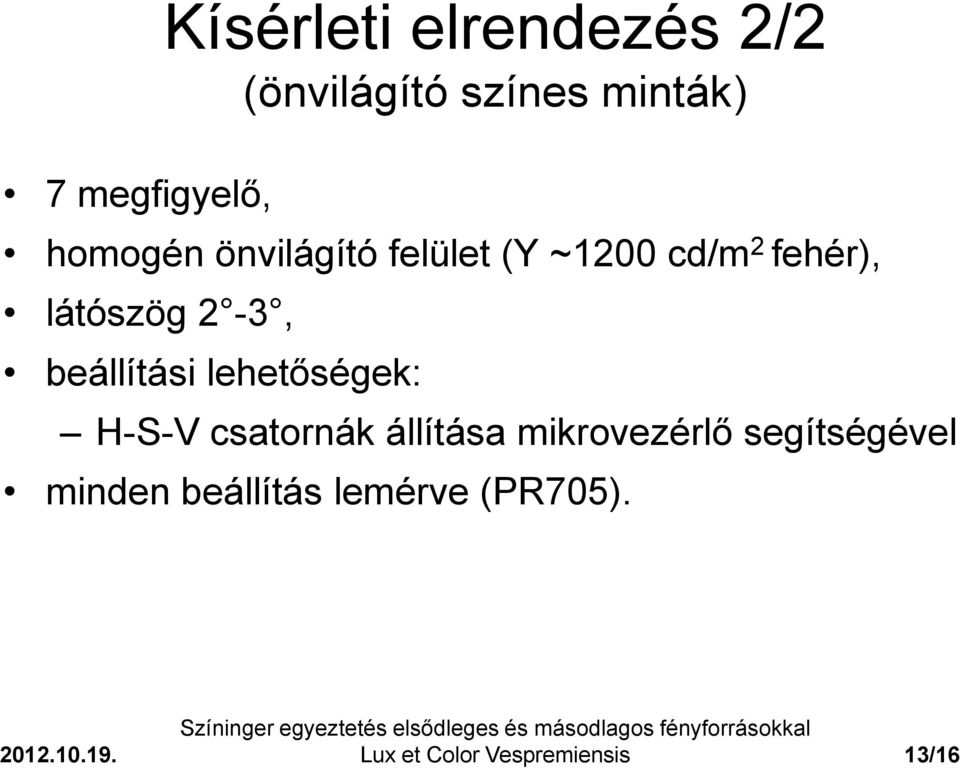

13 7 megfigyelő, homogén önvilágító felület (Y ~1200 cd/m 2 fehér), látószög 2-3, Kísérleti elrendezés 2/2 (önvilágító színes minták) beállítási lehetőségek: H-S-V csatornák állítása mikrovezérlő segítségével minden beállítás lemérve (PR705). Lux et Color Vespremiensis 13/16

beállítási lehetőségek: H-S-V csatornák állítása mikrovezérlő

14 v' Kísérleti eredmények (önvilágító színes minták) 0.60 Referencia és teszt színességek a CIE Wold-féle os színinger-megfeleltetőkkel számítva Megfigyelők - Luxeon RGB LED 0.35 Üveg szűrős halogén izzó Locus u' Lux et Color Vespremiensis 14/16

színinger-megfeleltetőkkel számítva 0.55 0.50 0.45 0.

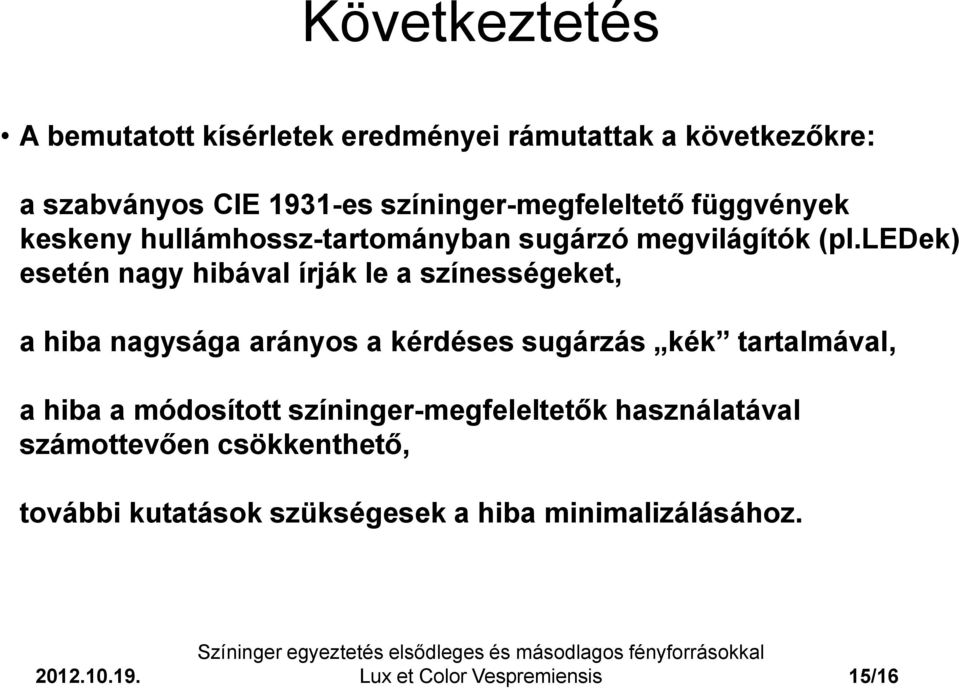

15 Következtetés A bemutatott kísérletek eredményei rámutattak a következőkre: a szabványos CIE 1931-es színinger-megfeleltető függvények keskeny hullámhossz-tartományban sugárzó megvilágítók (pl.ledek) esetén nagy hibával írják le a színességeket, a hiba nagysága arányos a kérdéses sugárzás kék tartalmával, a hiba a módosított színinger-megfeleltetők használatával számottevően csökkenthető, további kutatások szükségesek a hiba minimalizálásához. Lux et Color Vespremiensis 15/16

ledek) esetén nagy hibával írják le a színességeket, a hiba nagysága arányos a kérdéses sugárzás kék tartalmával, a

16 Köszönöm megtisztelő figyelmüket! Lux et Color Vespremiensis 16/16
