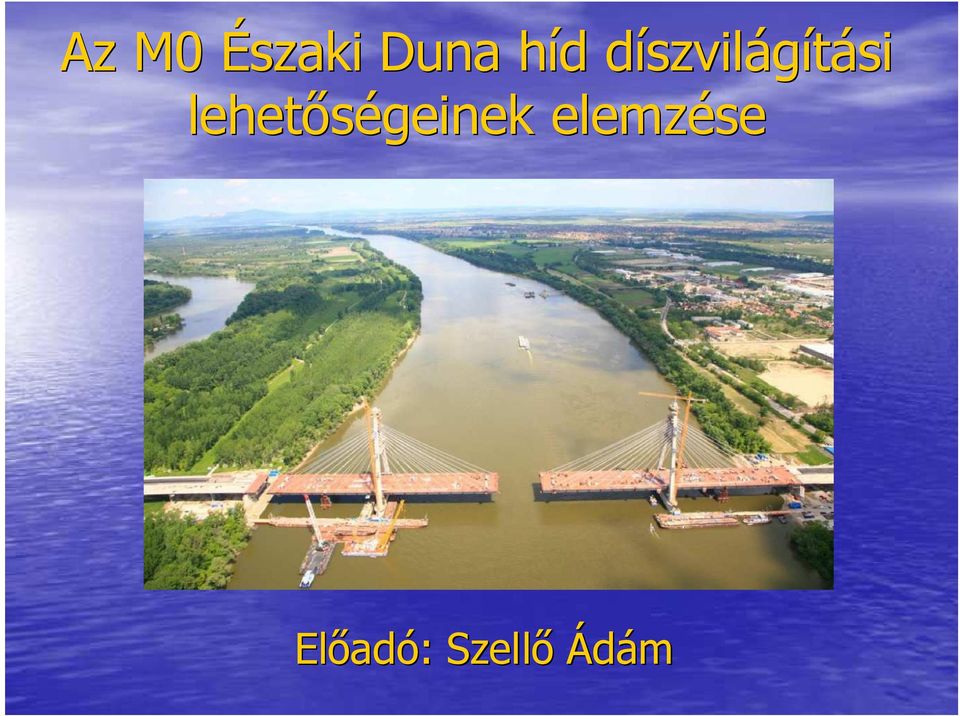

1 Az M0 Északi Duna híd h d díszvild szvilágítási si lehetőségeinek elemzése Előad adó: : Szellő Ádám

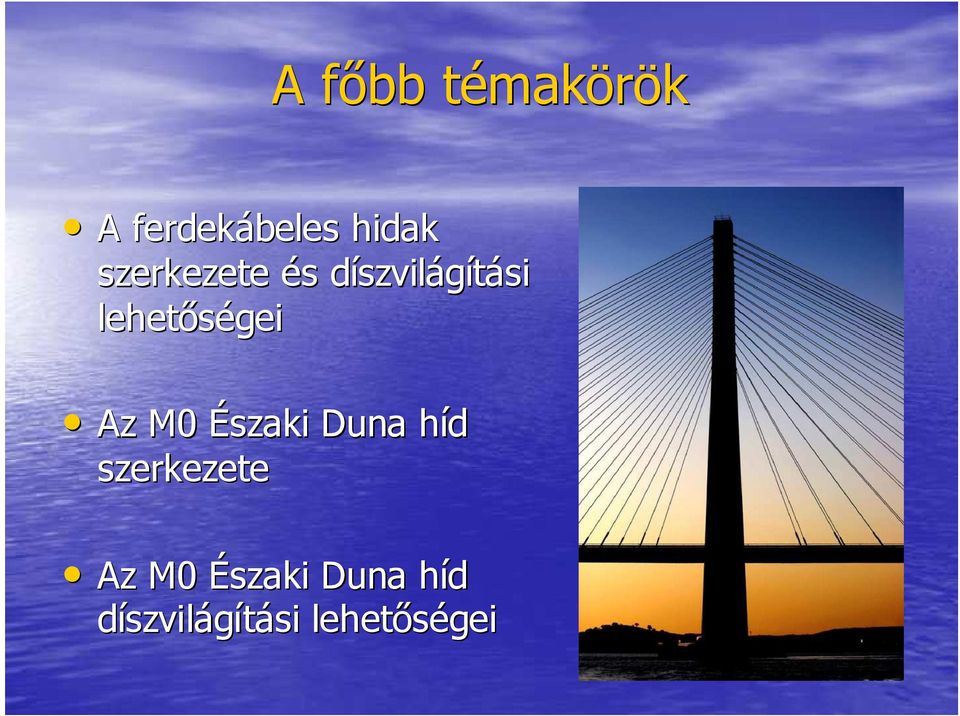

2 A főbb f témakt makörök A ferdekábeles hidak szerkezete és s díszvild szvilágítási si lehetőségei Az M0 Északi Duna híd h szerkezete Az M0 Északi Duna híd h díszvilágítási si lehetőségei

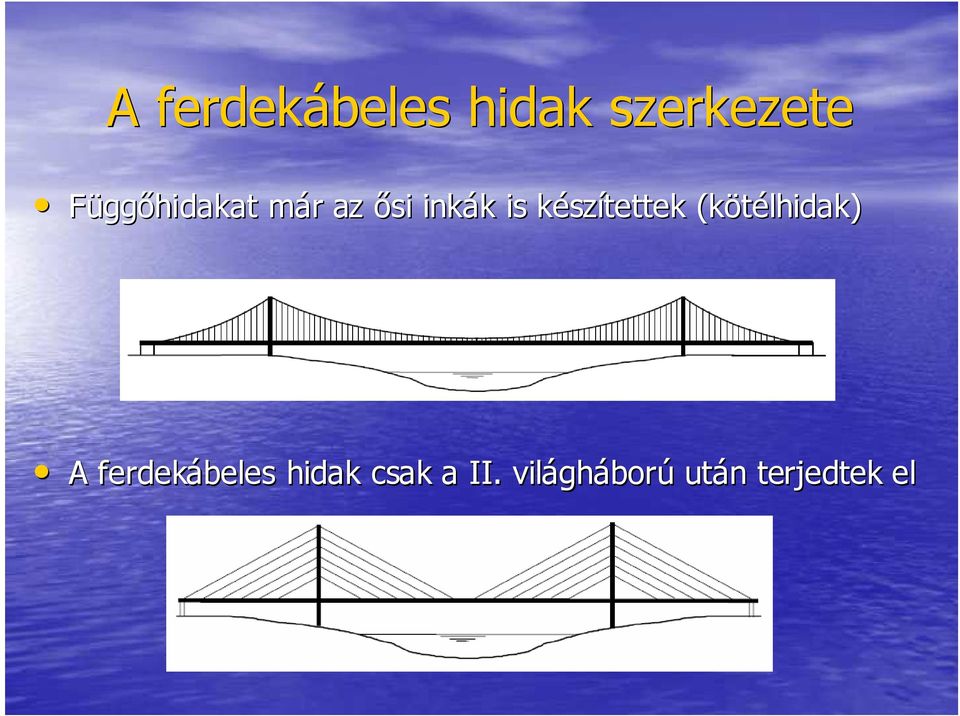

3 A ferdekábeles hidak szerkezete Függőhidakat már m r az ősi inkák k is készk szítettek (kötélhidak) A ferdekábeles hidak csak a II. világh gháború után n terjedtek el

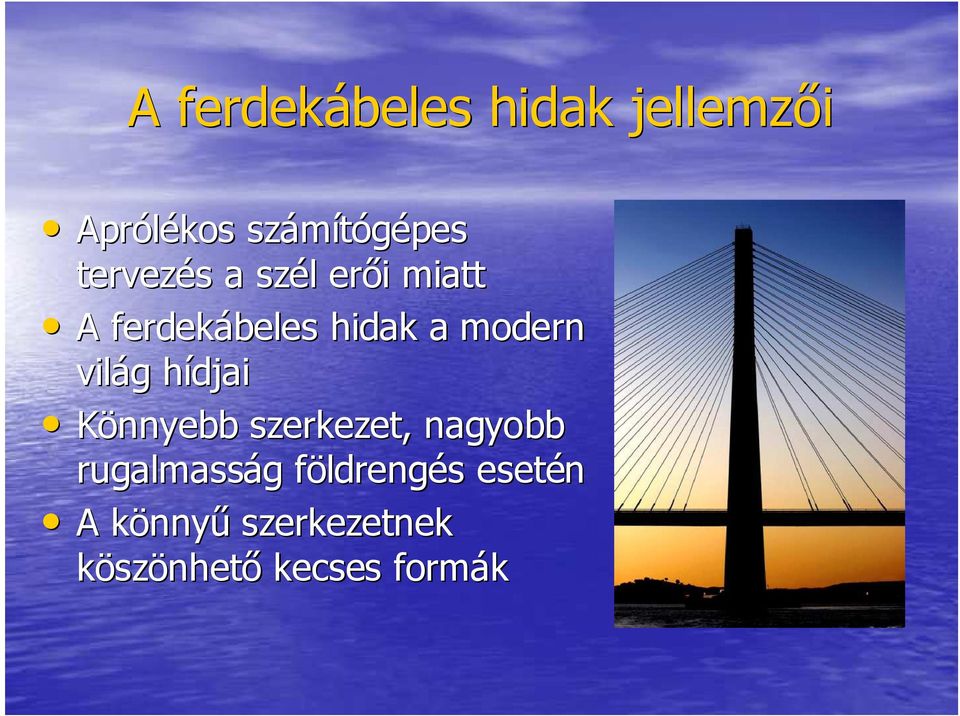

4 A ferdekábeles hidak jellemzői Aprólékos számítógépes tervezés s a szél l erői i miatt A ferdekábeles hidak a modern világ g hídjaih Könnyebb szerkezet, nagyobb rugalmasság g földrengf ldrengés s esetén A könnyk nnyű szerkezetnek köszönhető kecses formák

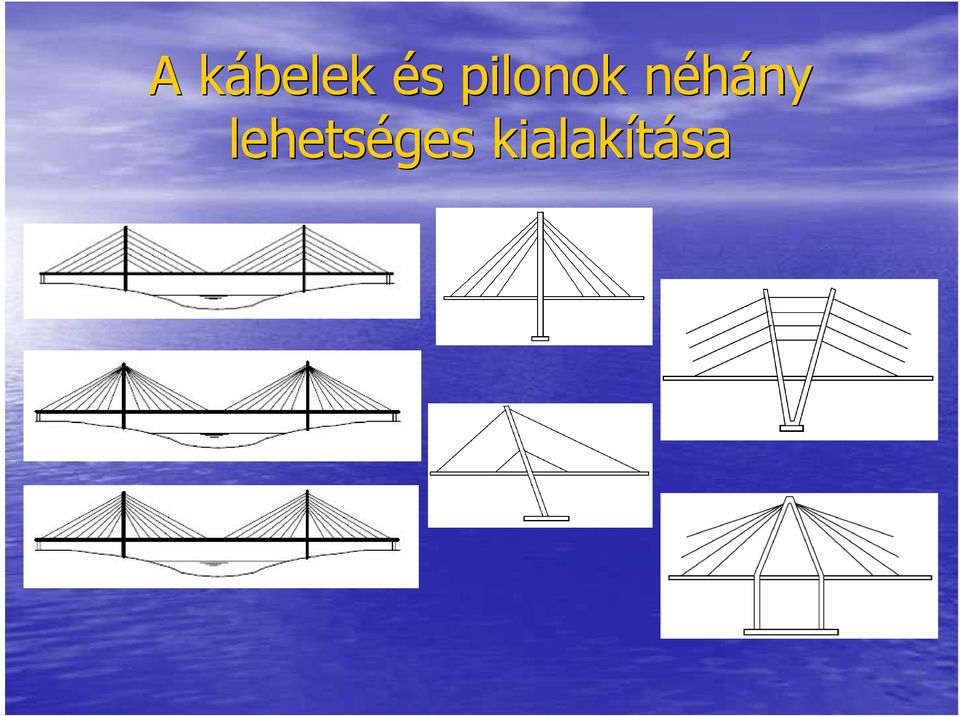

5 A kábelek k és s pilonok néhány n ny lehetséges kialakítása

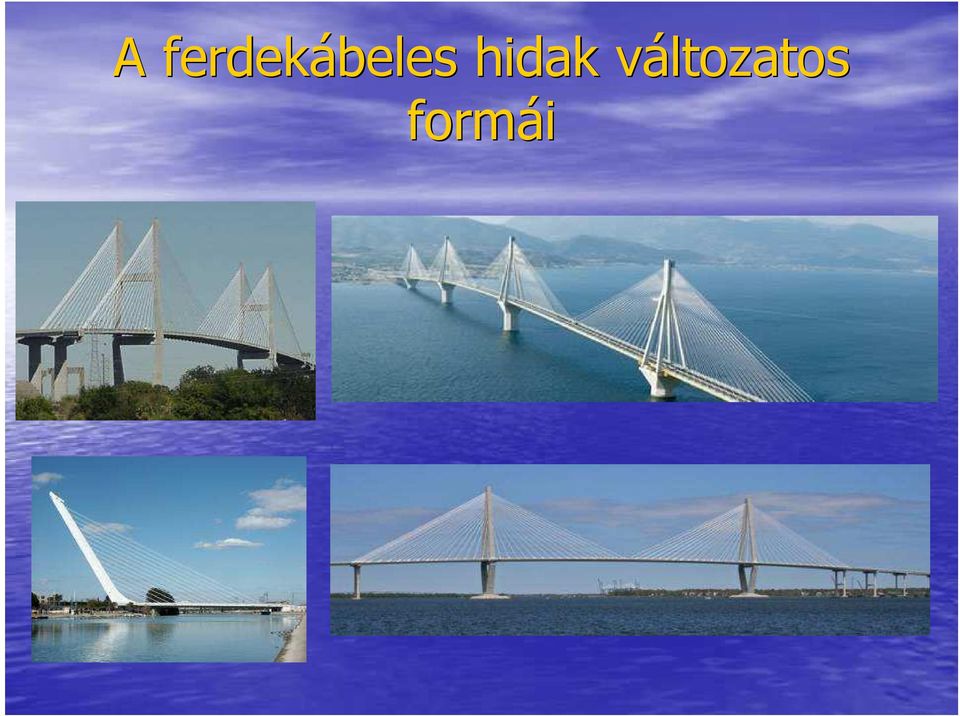

6 A ferdekábeles hidak változatos v formái

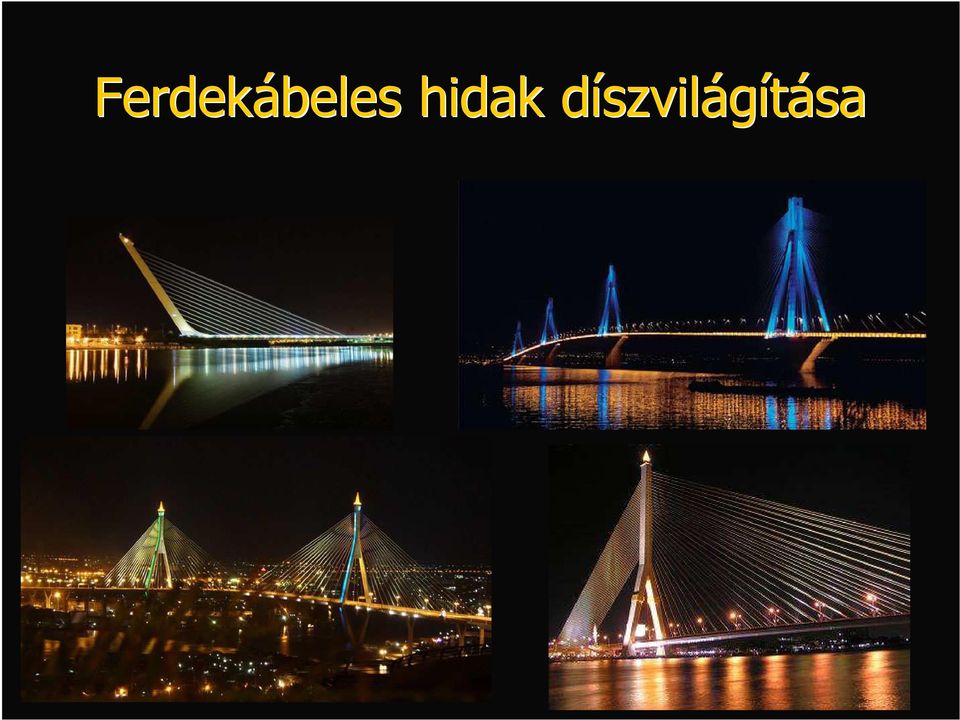

7 Ferdekábeles hidak díszvild szvilágításasa

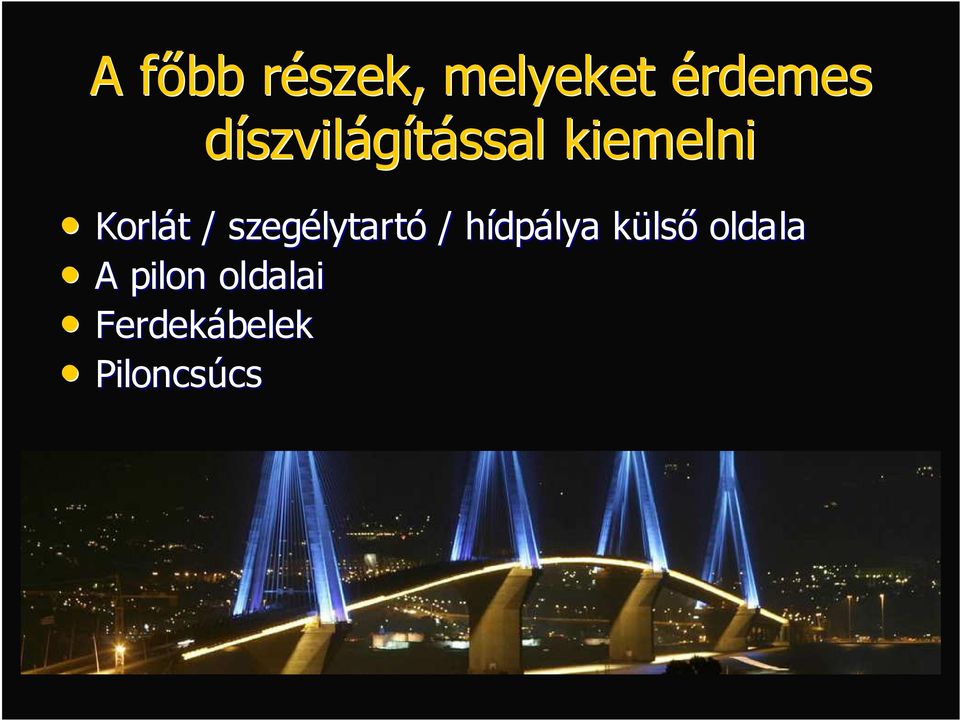

8 A főbb f részek, r melyeket érdemes díszvilágítással ssal kiemelni Korlát t / szegélytart lytartó / hídph dpálya külsk lső oldala A pilon oldalai Ferdekábelek Piloncsúcs

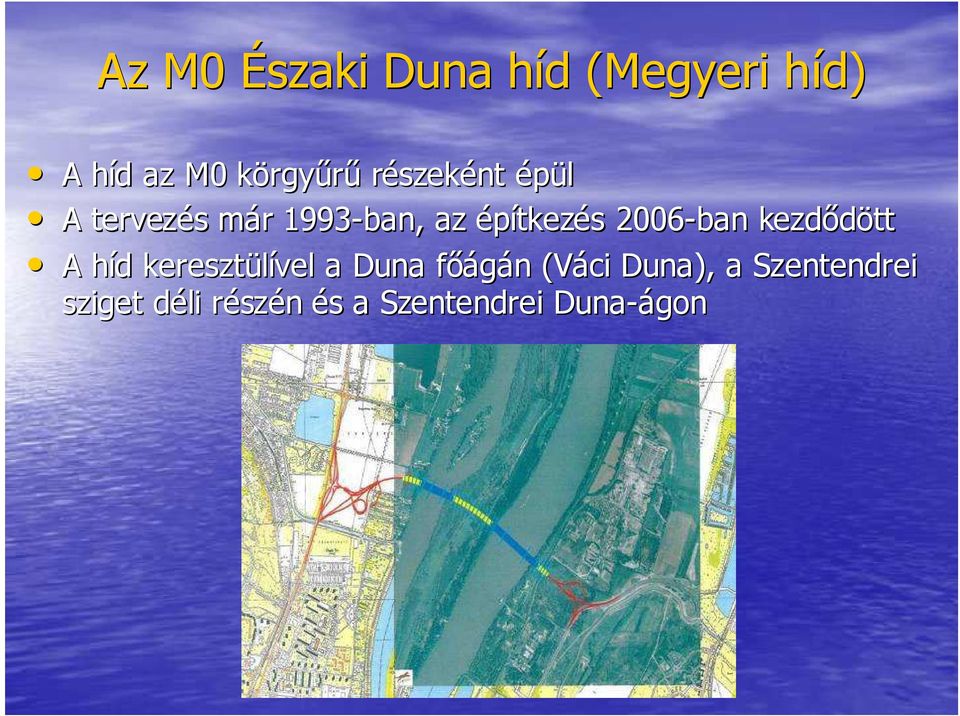

9 Az M0 Északi Duna híd h d (Megyeri híd) h A híd hd az M0 körgyk rgyűrű részeként épül A tervezés s már m r 1993-ban, az építkezés s 2006-ban kezdődött A híd hd keresztülível a Duna főágán f n (Váci Duna), a Szentendrei sziget déli d részr szén és s a Szentendrei Duna-ágon

10 A Nagy Duna-ág g feletti hídszakaszh A híd h d teljes hossza 1862 m, ebből l a Nagy Dunaág g hídszakasz h 590 m hosszúságú

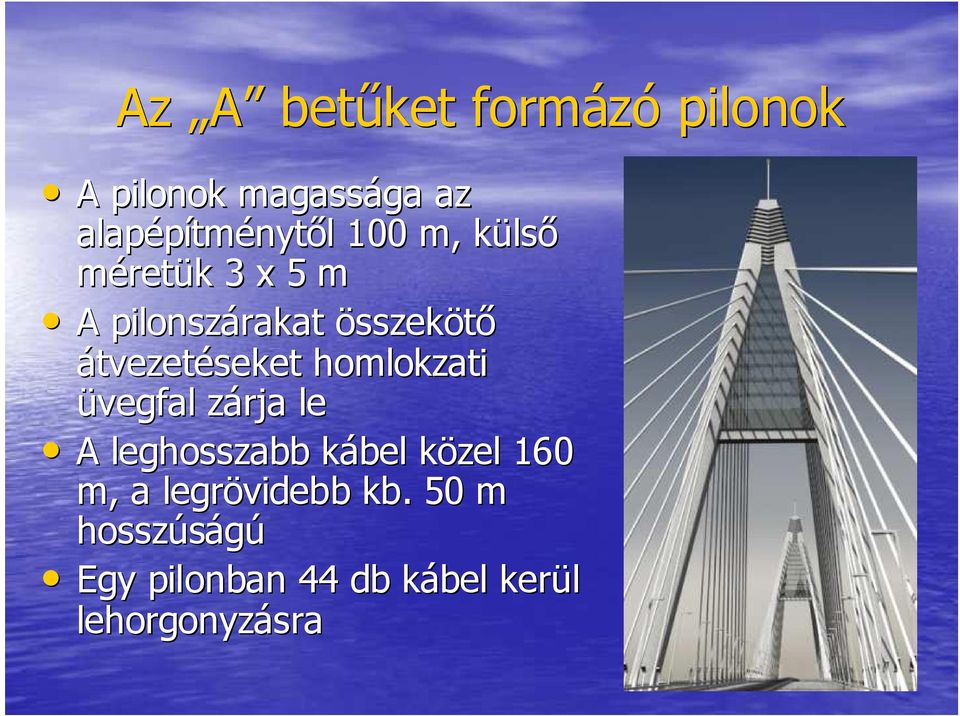

11 Az A betűket formázó pilonok A pilonok magassága az alapépítm tménytől l 100 m, külsk lső méretük k 3 x 5 m A pilonszárakat összekötő átvezetéseket homlokzati üvegfal zárja z le A leghosszabb kábel k közel k 160 m, a legrövidebb kb. 50 m hosszúságú Egy pilonban 44 db kábel k kerül lehorgonyzásra

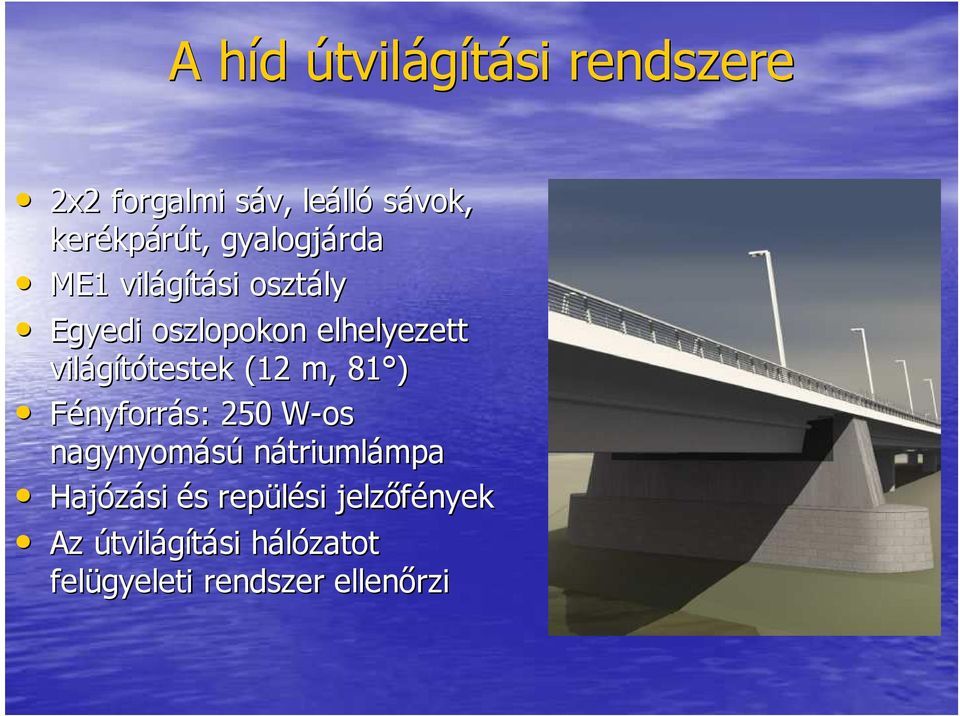

12 A híd h útvilágítási rendszere 2x2 forgalmi sáv, s leáll lló sávok, kerékp kpárút, gyalogjárda ME1 világítási osztály Egyedi oszlopokon elhelyezett világítótestek testek (12 m, 81 ) Fényforrás: 250 W-os nagynyomású nátriumlámpampa Hajózási és s repülési jelzőfények Az útvilágítási hálózatot h felügyeleti rendszer ellenőrzi

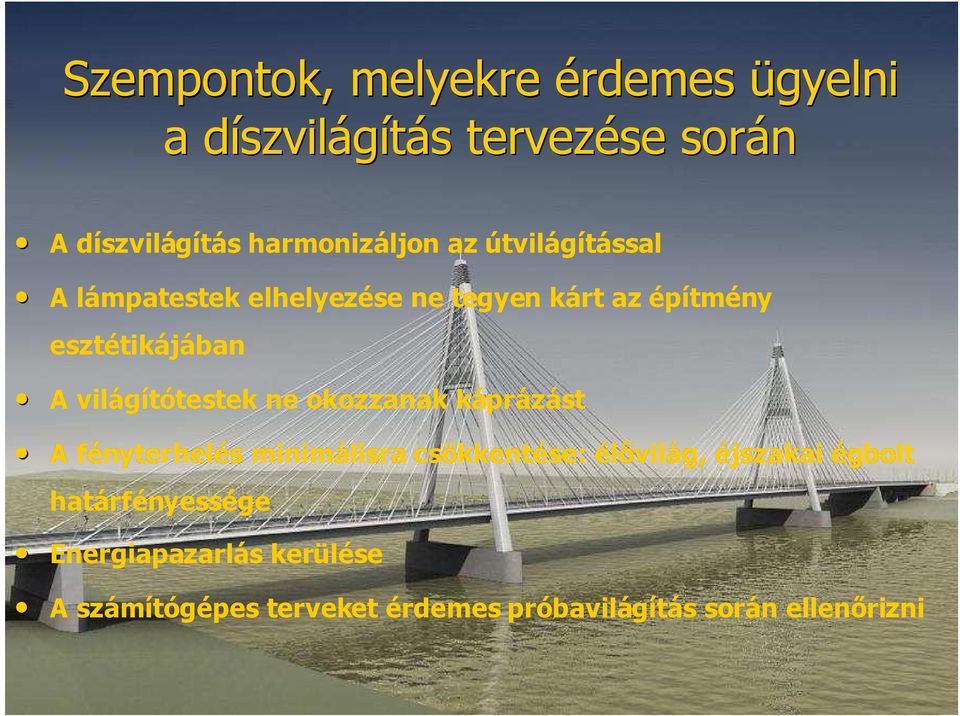

13 Szempontok, melyekre érdemes ügyelni a díszvild szvilágítás s tervezése során A díszvilágítás s harmonizáljon az útvilágítással A lámpatestek elhelyezése ne tegyen kárt az építmény esztétikájában A világítótestek testek ne okozzanak káprázást A fényterhelés minimálisra csökkentése: élővilág, éjszakai égbolt határfényessége Energiapazarlás kerülése A számítógépes terveket érdemes próbavilágítás során ellenőrizni

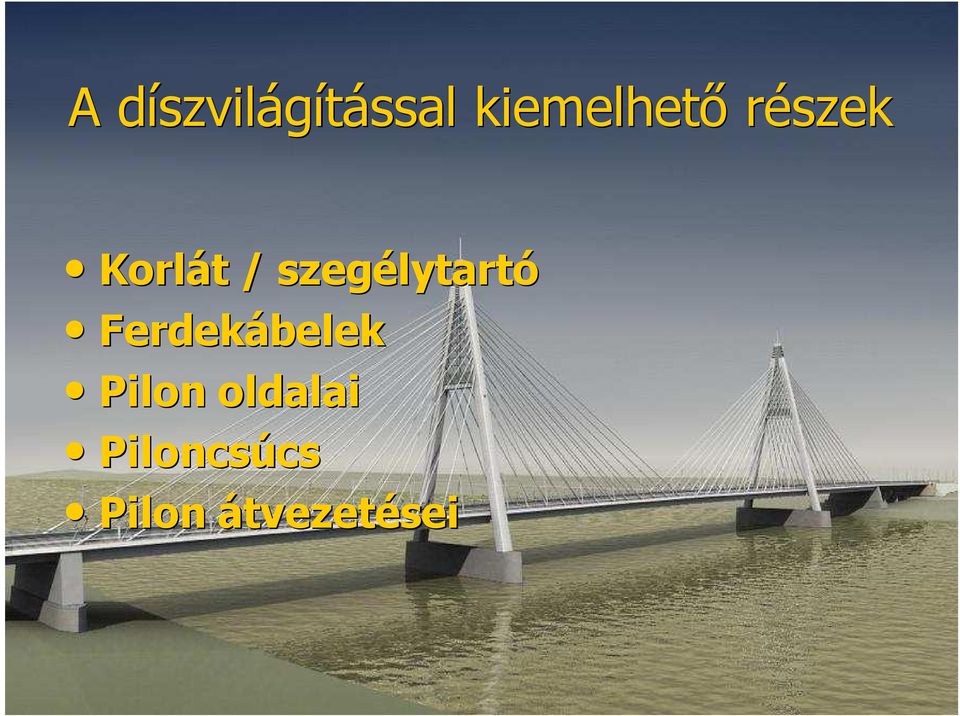

14 A díszvild szvilágítással ssal kiemelhető részek Korlát t / szegélytart lytartó Ferdekábelek Pilon oldalai Piloncsúcs Pilon átvezetései

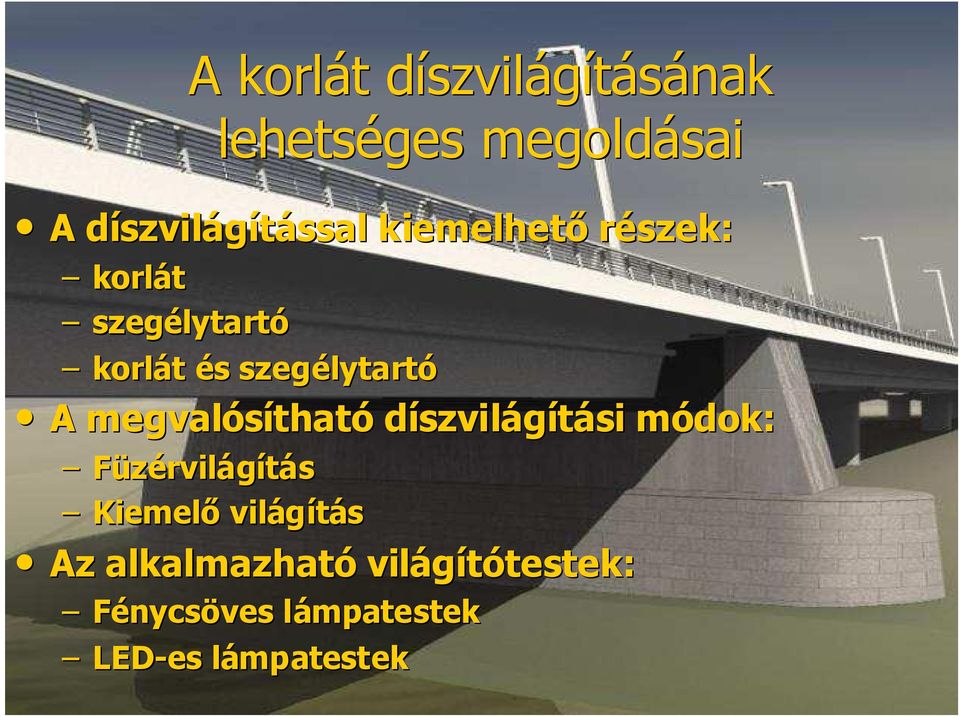

15 A korlát t díszvild szvilágításának lehetséges megoldásai A díszvild szvilágítással ssal kiemelhető részek: korlát szegélytart lytartó korlát és s szegélytart lytartó A megvalósíthat tható díszvilágítási si módok: m Füzérvilágítás Kiemelő világítás Az alkalmazható világítótestek: testek: Fénycsöves lámpatestek l LED-es lámpatestek

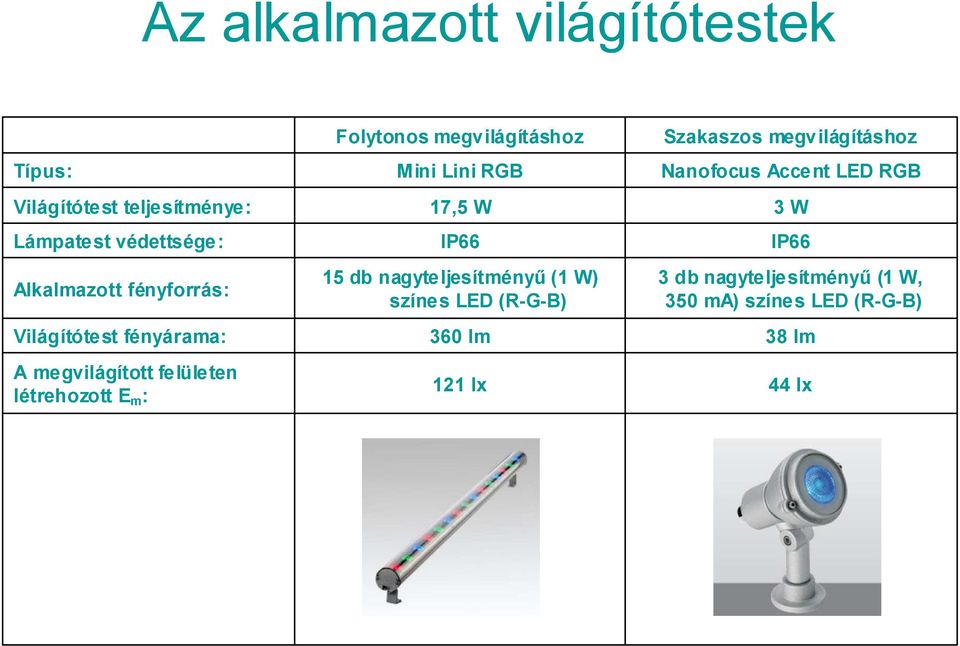

16 Az alkalmazott világítótestek Típus: Világítótest teljesítménye: Lámpatest védettsége: Alkalmazott fényforrás: Világítótest fényárama: A megvilágított felületen létrehozott E m : Folytonos megvilágításhoz Mini Lini RGB 17,5 W IP66 15 db nagyteljesítményű (1 W) színes LED (R-G-B) 360 lm 121 lx Szakaszos megvilágításhoz Nanofocus Accent LED RGB 3 W IP66 3 db nagyteljesítményű (1 W, 350 ma) színes LED (R-G-B) 38 lm 44 lx

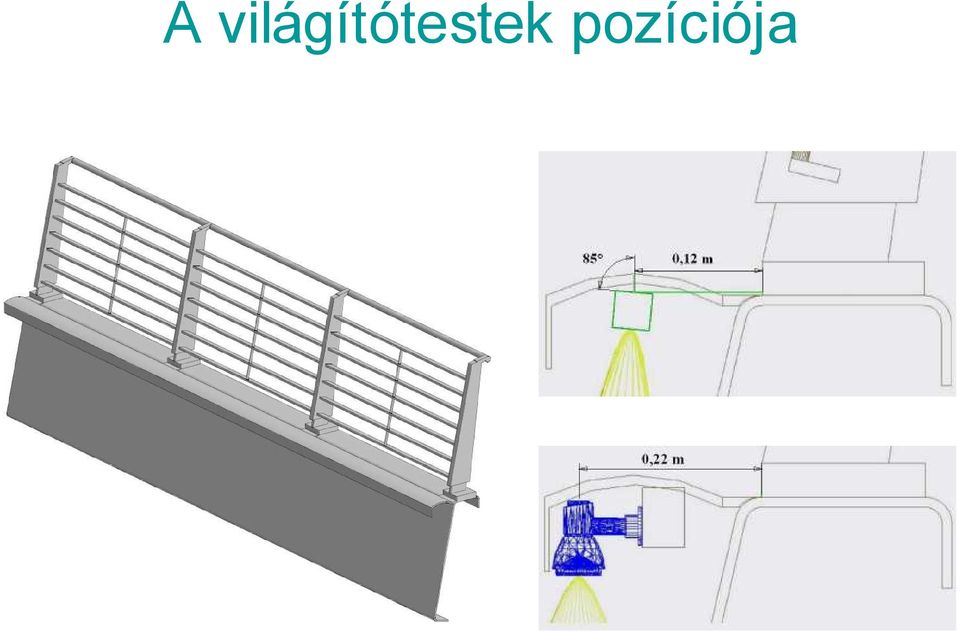

17 A világítótestek pozíciója

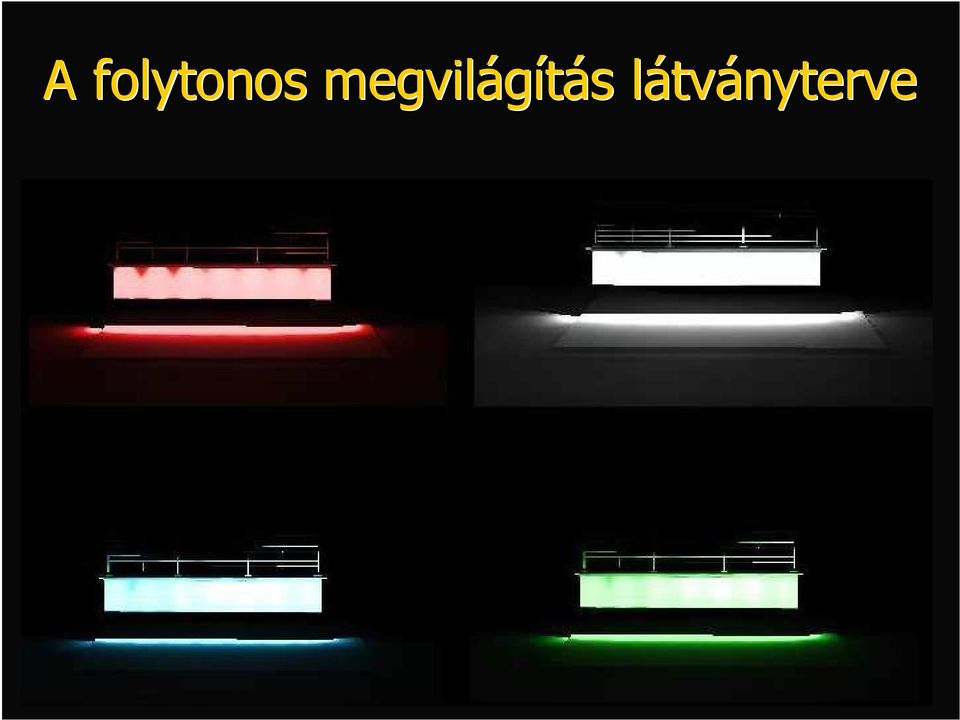

18 A folytonos megvilágítás s látvl tványterve

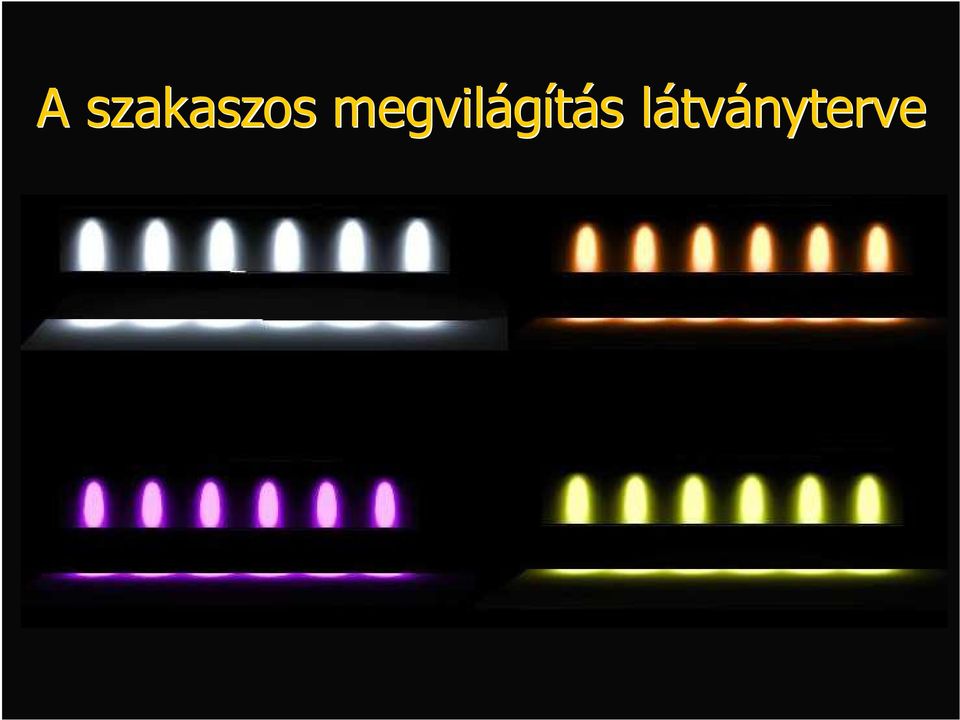

19 A szakaszos megvilágítás s látvl tványterve

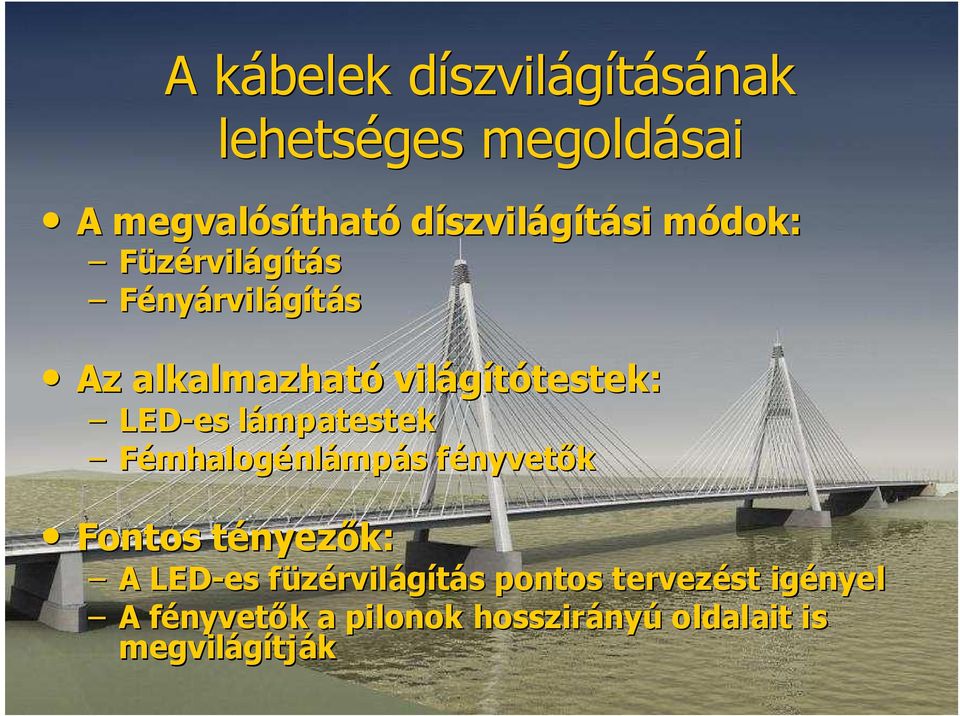

20 A kábelek k díszvild szvilágításának lehetséges megoldásai A megvalósíthat tható díszvilágítási si módok: m Füzérvilágítás Fényárvilágítás Az alkalmazható világítótestek: testek: LED-es lámpatestek Fémhalogénlámp mpás fényvetők Fontos tényezt nyezők: A LED-es füzérvilágítás s pontos tervezést igényel A fényvetf nyvetők k a pilonok hosszirány nyú oldalait is megvilágítj tják

21 A fényárvilágításhoz alkalmazott lámpatest Típus: Világítótest teljesítménye: Lámpatest védettsége: Alkalmazott fényforrás: Világítótest fényárama: Lámpatest szerelvény elem: Káprázáskorlátozó ágyú: A legrövidebb kábelen létrehozott E m : A leghosszabb kábelen létrehozott E m : A pilonon létrehozott E m : Fényárvilágítás MVF606 - Decoflood NR (Narrow beam) 150 W IP65 1 db CDM-T 150W/830 (Tc = 3000 K, Ra = 85) lm ZVF606 BS ZVF606 CN 15 lx 3 lx 66 lx

22 A világítótestek pozíciója

23 A fényf nyárvilágítás s látvl tványterve

24 A pilonok díszvild szvilágításának lehetséges megoldásai A megvalósíthat tható díszvilágítási si módok: m Kontúrvil rvilágítás Fényárvilágítás Az alkalmazható világítótestek: testek: LED-es lámpatestek (süllyesztett) Kompakt fénycsf nycsöves lámpatestek l (süllyesztett) Fémhalogénlámp mpás fényvetők

25 A fényárvilágításhoz alkalmazott lámpatest Fényárvilágítás Típus: Világítótest teljesítménye: Lámpatest védettsége: Alkalmazott fényforrás: Világítótest fényárama: A víz felé néző oldalon lévő E m : A kábelek felé néző oldalon lévő E m : MVF403 MHN-SA1800W A1 UP SP V 1800 W IP65 1 db Master MHN-SA 1800W/ V XW UNP, (Ra = 90, CCT = 5600 K) lm kb. 144 lx kb. 112 lx

26 A világítótestek pozíciója

27 A fényf nyárvilágítás s látvl tványterve

28 A piloncsúcs díszvilágításának lehetséges megoldásai A megvalósíthat tható díszvilágítási si módok: m Kontúrvilágítás Kiemelő világítás Az alkalmazható világítótestek: testek: LED-es lámpatestek Fénycsőves lámpatestek Fényvezető szálak

29 Típus: A kiemelő világításhoz alkalmazott lámpatestek Kiemelő világítás - Piloncsúcs bordái közötti rész Strip RGB Kiemelő világítás - Piloncsúcs teteje Mini Lini RGB Világítótest teljesítménye: Lámpatest védettsége: Alkalmazott fényforrás: Világítótest fényárama: A bordaközökben létrejövő E m : A piloncsúcs legfelső részén létrejövő E m : 11 W IP65 35 db színes LED (R-G-B) 153 lm 71 lx 17,5 W IP66 15 db nagyteljesítményű (1 W) színes LED (R-G-B) 360 lm 88 lx

30 A világítótestek pozíciója

31 A kiemelő világítás s látvl tványterve

32 A pilonátvezet tvezetések díszvilágításának lehetséges megoldásai A megvalósíthat tható díszvilágítási si módok: m Kontúrvilágítás Kiemelő világítás Az alkalmazható világítótestek: testek: LED-es lámpatestek Fénycsőves lámpatestek Fényvezető szálak

33 A kiemelő világításhoz alkalmazott lámpatestek Kiemelő világítás Típus: Világítótest teljesítménye: Lámpatest védettsége: Alkalmazott fényforrás: Világítótest fényárama: Az átvezetések mennyezetén létrehozott E m : TCW215 1xTL-D58W HF 58W IP66 1 db Master TL-D 58W/830 fénycső (Tc=3000 K, Ra=85) 5200 lm 226 lx

34 A világítótestek pozíciója

35 A kiemelő világítás s látvl tványterve

36 A Nagy Duna-ág g hídszakasz h díszvilágítási si látvl tványterve

37 Köszönöm m a megtisztelő figyelmet!
