2 Igen Tisztelt Mezôgazdasági Vállalkozó! Jól választott, örülünk és gratulálunk Önnek, hogy a Pöttinger mellett döntött. Mint az Ön mezôgéptechnikai partnere jó minôséget és nagy teljesítményt kínálunk Önnek jó szervízszolgálattal összekötve. Ahhoz, hogy mezôgazdasági gépeink üzemi körülményeit felmérhessük és ezeket a követelményeket az új gépek fejlesztése során figyelembe tudjuk venni, kérünk Öntôl néhány adatot. Ezenkívül ezáltal számunkra az is lehetôvé válik, hogy új fejlesztéseinkrôl tájékoztassuk. Termékszavatosság, tájékoztatási kötelezettség A termékszavatosság kötelezi a gyártót és a kereskedôt, hogy a gépek eladásakor a kezelési utasítást átadja a vevônek és a vevôt a gyakorlatban a gép kezelési-, biztonsági- és ápolási elôírásairól oktatásban részesítse. Annak bizonyítására, hogy a gép és a kezelési utasítás átadása rendben megtörtént, egy igazolás szükséges. Ebbôl a célból az - A okmányt a Pöttinger cégnek aláírva meg kell küldeni. -A B okmány a gépet átadó cégnél marad. -A C okmányt a vevô megtartja. A termékszavatossági törvény szellemében minden gazdálkodó vállalkozó. A dologi kár a termékszavatossági törvény értelmében olyan kár, amelyet egy gép okoz, de nem azon keletkezik; a szavatosságra önfenntartás szolgál (Euro 500,-). Vállalkozási dologi károk a termékszavatossági törvény értelmében a szavatosságból ki vannak zárva. Figyelem! a a vevô a késôbbiekben továbbadja a gépet akkor a gép új átvevôjét is a nevezett elôírásokról oktatásban kell részesíteni. ALLG./BA SEITE / 9300-

3 TERMÉKÁTADÁSI ÚTASÍTÁS Dokument Dokmány D ALOIS PÖTTINGER Maschinenfabrik Gmb A-470 Grieskirchen Tel. (0748) Telefax (0748) GEBR. PÖTTINGER GMB D Landsberg/Lech, Spöttinger-Straße 4 Telefon (0 8 9) / Telefax (0 8 9) GEBR. PÖTTINGER GMB Servicezentrum D Landsberg/Lech, Spöttinger-Straße 4 Telefon (0 8 9) / 3 Telefax (0 8 9) Kérjük Önöket, hogy a termékszavatossági kötelezettség szerint a következôkben felvezetett pontokat ellenôrizzék. A vonatkozó pontokat kérjük bejelölni. A gépet a szállítójegy szerint ellenôrizzük. Minden mellécsomagolt alkatrészt távolítsunk el. Az összes biztonságtechnikai berendezés, kardántengely és kezelôelem rendelkezésre áll. A gép ill. berendezés kezelése, üzembehelyezése és ápolása a kezelési utasítás segítségével a vevôvel megbeszélésre és elmondásra került. Az abroncsok helyes levegônyomása ellenôrzésre került. A kerékanyák meghúzását ellenôriztük. A helyes erôleadótengely fordulatszám ismertetésre került. A traktorhoz való illesztés megtörtént: hárompontbeállítás A kardántengely helyes meghosszabbítása megtörtént. A próbaüzemelés végrehajtásra került és hiányosság nem volt megállapítható. Mûködési magyarázat próbajáratásnál. X Szállítási- és munkahelyzetbe való süllyesztés elmondásra került. Tájékoztatás az opciós- ill. kiegészítôberendezésekrôl megtörtént. A kezelési utasítás feltétlen elolvasására a figyelemfelhívás megtörtént. Annak bizonyítására, hogy a gép és a kezelési utasítás átadása rendben megtörtént, egy igazolás szükséges. - Ebbôl a célból az A okmányt a Pöttinger cégnek aláírva meg kell küldeni. - A B okmány a gépet átadó cégnél marad. - A C okmányt a vevô megtartja Dokum D Anbaugeräte - 3 -

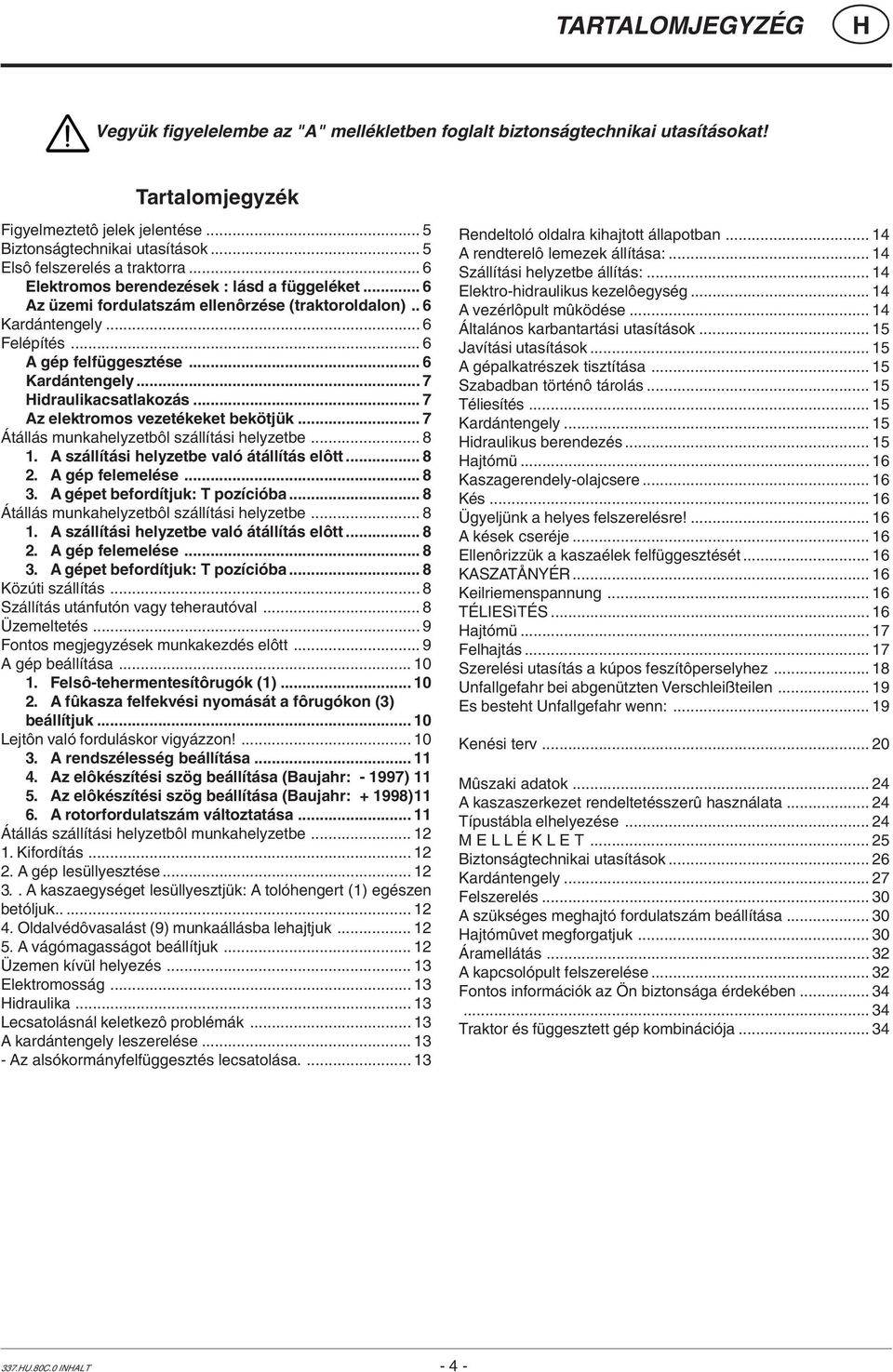

4 TARTALOMJEGYZÉG Vegyük figyelelembe az "A" mellékletben foglalt biztonságtechnikai utasításokat! Tartalomjegyzék Figyelmeztetô jelek jelentése... 5 Biztonságtechnikai utasítások... 5 Elsô felszerelés a traktorra... 6 Elektromos berendezések : lásd a függeléket... 6 Az üzemi fordulatszám ellenôrzése (traktoroldalon).. 6 Kardántengely... 6 Felépítés... 6 A gép felfüggesztése... 6 Kardántengely... 7 idraulikacsatlakozás... 7 Az elektromos vezetékeket bekötjük... 7 Átállás munkahelyzetbôl szállítási helyzetbe A szállítási helyzetbe való átállítás elôtt A gép felemelése A gépet befordítjuk: T pozícióba... 8 Átállás munkahelyzetbôl szállítási helyzetbe A szállítási helyzetbe való átállítás elôtt A gép felemelése A gépet befordítjuk: T pozícióba... 8 Közúti szállítás... 8 Szállítás utánfutón vagy teherautóval... 8 Üzemeltetés... 9 Fontos megjegyzések munkakezdés elôtt... 9 A gép beállítása Felsô-tehermentesítôrugók () A fûkasza felfekvési nyomását a fôrugókon (3) beállítjuk... 0 Lejtôn való forduláskor vigyázzon! A rendszélesség beállítása Az elôkészítési szög beállítása (Baujahr: - 997) 5. Az elôkészítési szög beállítása (Baujahr: + 998) 6. A rotorfordulatszám változtatása... Átállás szállítási helyzetbôl munkahelyzetbe.... Kifordítás.... A gép lesüllyesztése A kaszaegységet lesüllyesztjük: A tolóhengert () egészen betóljuk Oldalvédôvasalást (9) munkaállásba lehajtjuk A vágómagasságot beállítjuk... Üzemen kívül helyezés... 3 Elektromosság... 3 idraulika... 3 Lecsatolásnál keletkezô problémák... 3 A kardántengely leszerelése Az alsókormányfelfüggesztés lecsatolása Rendeltoló oldalra kihajtott állapotban... 4 A rendterelô lemezek állítása:... 4 Szállítási helyzetbe állítás:... 4 Elektro-hidraulikus kezelôegység... 4 A vezérlôpult mûködése... 4 Általános karbantartási utasítások... 5 Javítási utasítások... 5 A gépalkatrészek tisztítása... 5 Szabadban történô tárolás... 5 Téliesítés... 5 Kardántengely... 5 idraulikus berendezés... 5 ajtómü... 6 Kaszagerendely-olajcsere... 6 Kés... 6 Ügyeljünk a helyes felszerelésre!... 6 A kések cseréje... 6 Ellenôrizzük a kaszaélek felfüggesztését... 6 KASZATÅNYÉR... 6 Keilriemenspannung... 6 TÉLIESìTÉS... 6 ajtómü... 7 Felhajtás... 7 Szerelési utasítás a kúpos feszítôperselyhez... 8 Unfallgefahr bei abgenützten Verschleißteilen... 9 Es besteht Unfallgefahr wenn:... 9 Kenési terv... 0 Mûszaki adatok... 4 A kaszaszerkezet rendeltetésszerû használata... 4 Típustábla elhelyezése... 4 M E L L É K L E T... 5 Biztonságtechnikai utasítások... 6 Kardántengely... 7 Felszerelés A szükséges meghajtó fordulatszám beállítása ajtómûvet megforgatjuk Áramellátás... 3 A kapcsolópult felszerelése... 3 Fontos információk az Ön biztonsága érdekében Traktor és függesztett gép kombinációja U.80C.0 INALT - 4 -

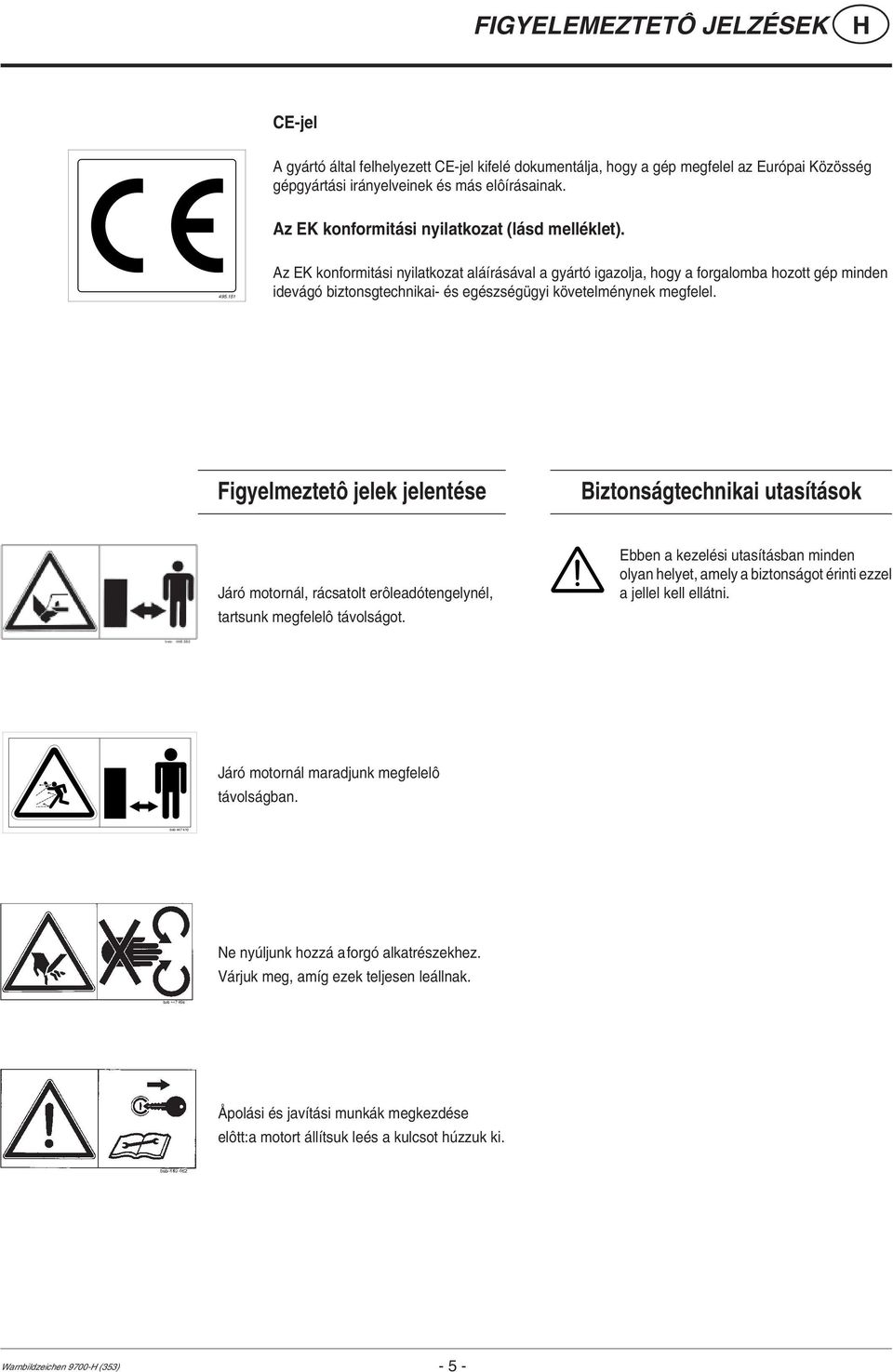

5 FIGYELEMEZTETÔ JELZÉSEK CE-jel A gyártó által felhelyezett CE-jel kifelé dokumentálja, hogy a gép megfelel az Európai Közösség gépgyártási irányelveinek és más elôírásainak. Az EK konformitási nyilatkozat (lásd melléklet) Az EK konformitási nyilatkozat aláírásával a gyártó igazolja, hogy a forgalomba hozott gép minden idevágó biztonsgtechnikai- és egészségügyi követelménynek megfelel. Figyelmeztetô jelek jelentése Biztonságtechnikai utasítások Járó motornál, rácsatolt erôleadótengelynél, tartsunk megfelelô távolságot. Ebben a kezelési utasításban minden olyan helyet, amely a biztonságot érinti ezzel a jellel kell ellátni. Járó motornál maradjunk megfelelô távolságban. bsb Ne nyúljunk hozzá aforgó alkatrészekhez. Várjuk meg, amíg ezek teljesen leállnak. Åpolási és javítási munkák megkezdése elôtt:a motort állítsuk leés a kulcsot húzzuk ki. Warnbildzeichen (353) - 5 -

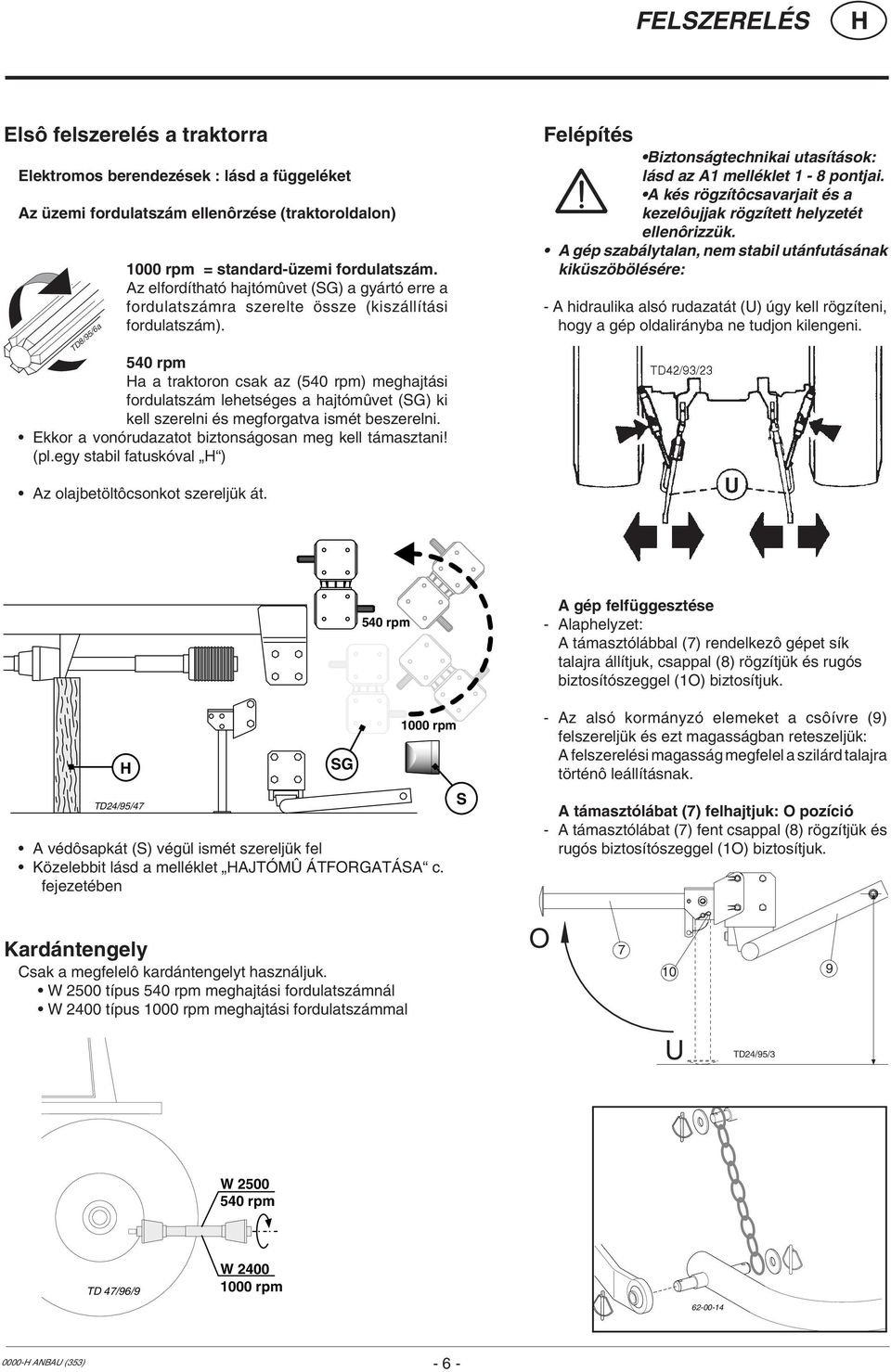

6 FELSZERELÉS Elsô felszerelés a traktorra Elektromos berendezések : lásd a függeléket Az üzemi fordulatszám ellenôrzése (traktoroldalon) TD8/95/6a 000 rpm = standard-üzemi fordulatszám. Az elfordítható hajtómûvet (SG) a gyártó erre a fordulatszámra szerelte össze (kiszállítási fordulatszám). 540 rpm a a traktoron csak az (540 rpm) meghajtási fordulatszám lehetséges a hajtómûvet (SG) ki kell szerelni és megforgatva ismét beszerelni. Ekkor a vonórudazatot biztonságosan meg kell támasztani! (pl.egy stabil fatuskóval ) Felépítés Biztonságtechnikai utasítások: lásd az A melléklet - 8 pontjai. A kés rögzítôcsavarjait és a kezelôujjak rögzített helyzetét ellenôrizzük. A gép szabálytalan, nem stabil utánfutásának kiküszöbölésére: - A hidraulika alsó rudazatát (U) úgy kell rögzíteni, hogy a gép oldalirányba ne tudjon kilengeni. Az olajbetöltôcsonkot szereljük át. TD4/95/47 SG 540 rpm 000 rpm A védôsapkát (S) végül ismét szereljük fel Közelebbit lásd a melléklet AJTÓMÛ ÁTFORGATÁSA c. fejezetében S A gép felfüggesztése - Alaphelyzet: A támasztólábbal (7) rendelkezô gépet sík talajra állítjuk, csappal (8) rögzítjük és rugós biztosítószeggel (O) biztosítjuk. - Az alsó kormányzó elemeket a csôívre (9) felszereljük és ezt magasságban reteszeljük: A felszerelési magasság megfelel a szilárd talajra történô leállításnak. A támasztólábat (7) felhajtjuk: O pozíció - A támasztólábat (7) fent csappal (8) rögzítjük és rugós biztosítószeggel (O) biztosítjuk. Kardántengely Csak a megfelelô kardántengelyt használjuk. W 500 típus 540 rpm meghajtási fordulatszámnál W 400 típus 000 rpm meghajtási fordulatszámmal O U TD4/95/3 W rpm TD 47/96/9 W rpm ANBAU (353) - 6 -

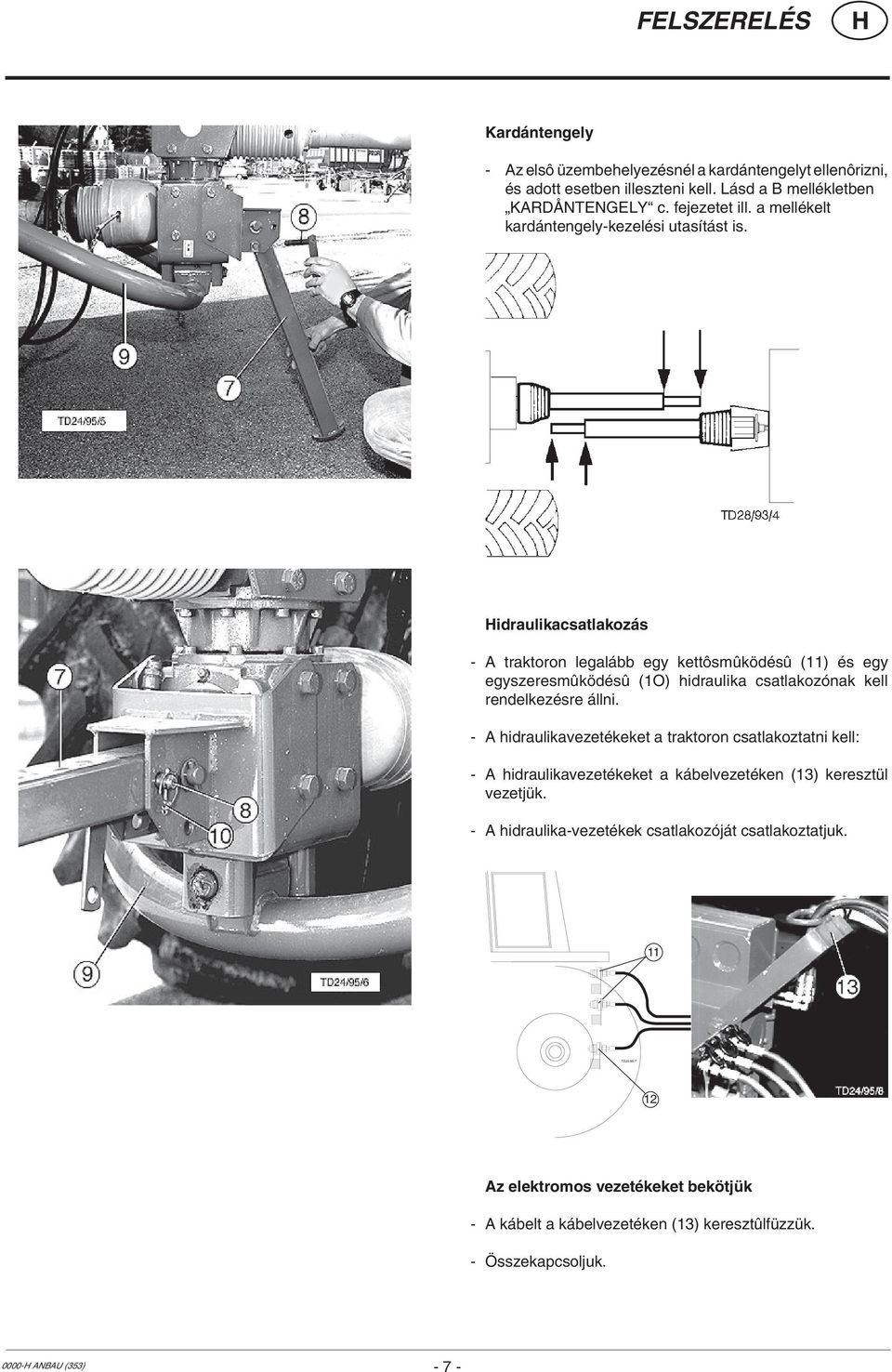

7 FELSZERELÉS Kardántengely - Az elsô üzembehelyezésnél a kardántengelyt ellenôrizni, és adott esetben illeszteni kell. Lásd a B mellékletben KARDÅNTENGELY c. fejezetet ill. a mellékelt kardántengely-kezelési utasítást is. idraulikacsatlakozás - A traktoron legalább egy kettôsmûködésû () és egy egyszeresmûködésû (O) hidraulika csatlakozónak kell rendelkezésre állni. - A hidraulikavezetékeket a traktoron csatlakoztatni kell: - A hidraulikavezetékeket a kábelvezetéken (3) keresztül vezetjük. - A hidraulika-vezetékek csatlakozóját csatlakoztatjuk. TD4/95/7 Az elektromos vezetékeket bekötjük - A kábelt a kábelvezetéken (3) keresztûlfüzzük. - Összekapcsoljuk ANBAU (353) - 7 -

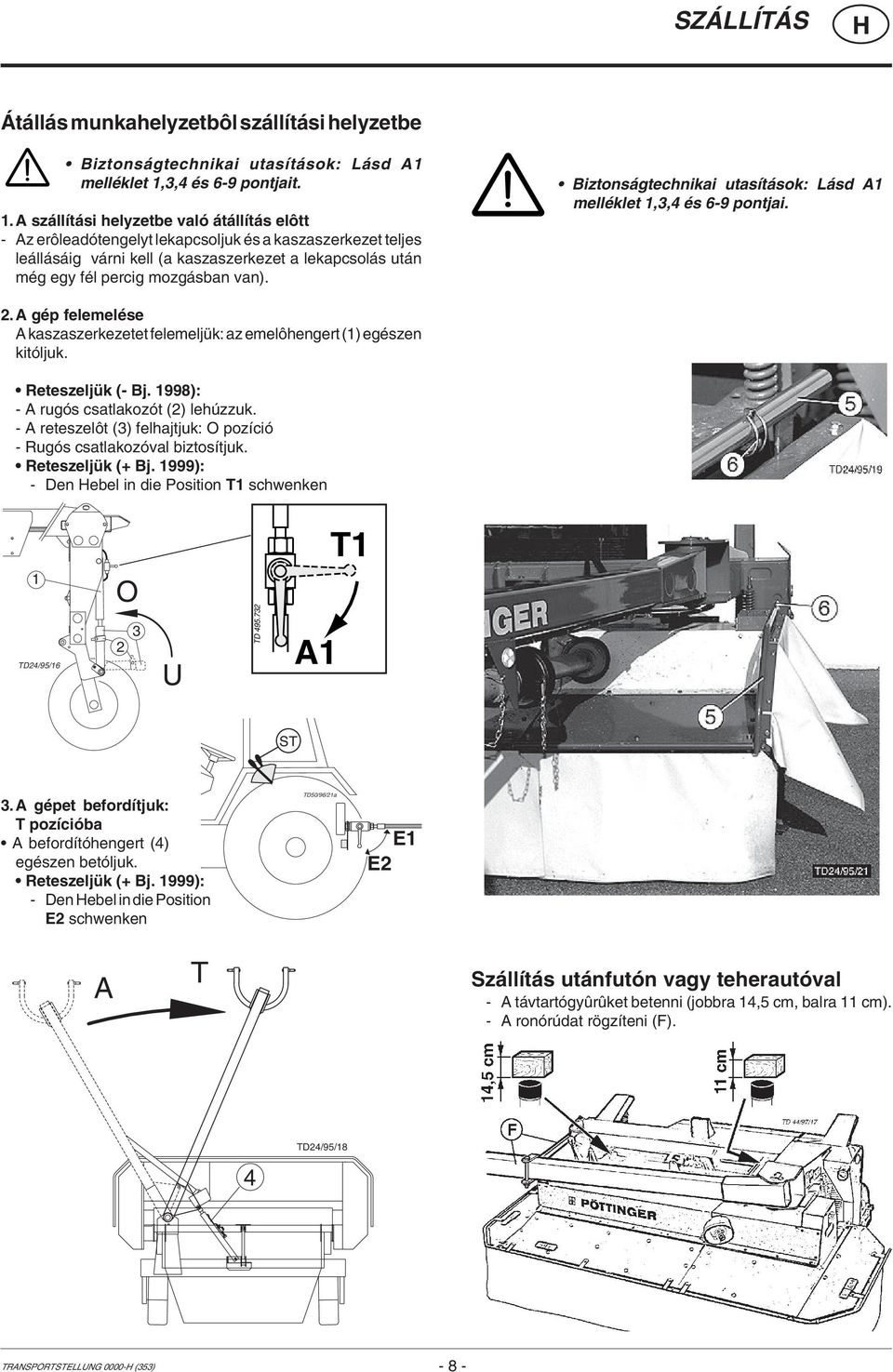

8 SZÁLLÍTÁS Átállás munkahelyzetbôl szállítási helyzetbe Biztonságtechnikai utasítások: Lásd A melléklet,3,4 és 6-9 pontjait.. A szállítási helyzetbe való átállítás elôtt - Az erôleadótengelyt lekapcsoljuk és a kaszaszerkezet teljes leállásáig várni kell (a kaszaszerkezet a lekapcsolás után még egy fél percig mozgásban van). Biztonságtechnikai utasítások: Lásd A melléklet,3,4 és 6-9 pontjai.. A gép felemelése A kaszaszerkezetet felemeljük: az emelôhengert () egészen kitóljuk. Reteszeljük (- Bj. 998): - A rugós csatlakozót () lehúzzuk. - A reteszelôt (3) felhajtjuk: O pozíció - Rugós csatlakozóval biztosítjuk. Reteszeljük (+ Bj. 999): - Den ebel in die Position T schwenken T TD4/95/6 O 3 U TD A ST 3. A gépet befordítjuk: T pozícióba A befordítóhengert (4) egészen betóljuk. Reteszeljük (+ Bj. 999): - Den ebel in die Position E schwenken TD50/96/a E E A T Szállítás utánfutón vagy teherautóval - A távtartógyûrûket betenni (jobbra 4,5 cm, balra cm). - A ronórúdat rögzíteni (F). 4 TD4/95/8 TRANSPORTSTELLUNG (353) - 8 -

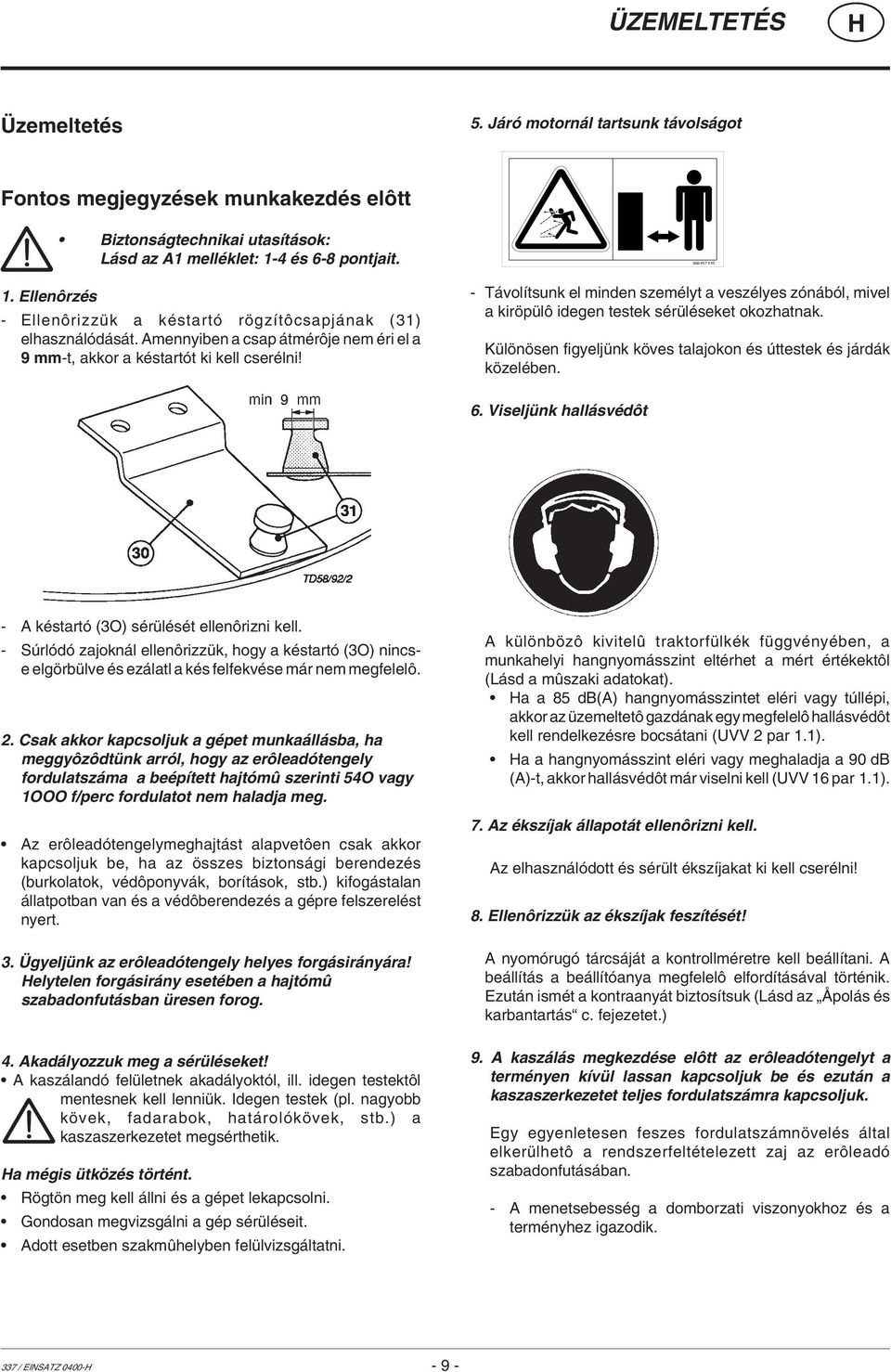

9 ÜZEMELTETÉS Üzemeltetés 5. Járó motornál tartsunk távolságot Fontos megjegyzések munkakezdés elôtt Biztonságtechnikai utasítások: Lásd az A melléklet: -4 és 6-8 pontjait. bsb Ellenôrzés - Ellenôrizzük a késtartó rögzítôcsapjának (3) elhasználódását. Amennyiben a csap átmérôje nem éri el a 9 mm-t, akkor a késtartót ki kell cserélni! - Távolítsunk el minden személyt a veszélyes zónából, mivel a kiröpülô idegen testek sérüléseket okozhatnak. Különösen figyeljünk köves talajokon és úttestek és járdák közelében. 6. Viseljünk hallásvédôt - A késtartó (3O) sérülését ellenôrizni kell. - Súrlódó zajoknál ellenôrizzük, hogy a késtartó (3O) nincse elgörbülve és ezálatl a kés felfekvése már nem megfelelô.. Csak akkor kapcsoljuk a gépet munkaállásba, ha meggyôzôdtünk arról, hogy az erôleadótengely fordulatszáma a beépített hajtómû szerinti 54O vagy OOO f/perc fordulatot nem haladja meg. Az erôleadótengelymeghajtást alapvetôen csak akkor kapcsoljuk be, ha az összes biztonsági berendezés (burkolatok, védôponyvák, borítások, stb.) kifogástalan állatpotban van és a védôberendezés a gépre felszerelést nyert. 3. Ügyeljünk az erôleadótengely helyes forgásirányára! elytelen forgásirány esetében a hajtómû szabadonfutásban üresen forog. 4. Akadályozzuk meg a sérüléseket! A kaszálandó felületnek akadályoktól, ill. idegen testektôl mentesnek kell lenniük. Idegen testek (pl. nagyobb kövek, fadarabok, határolókövek, stb.) a kaszaszerkezetet megsérthetik. a mégis ütközés történt. Rögtön meg kell állni és a gépet lekapcsolni. Gondosan megvizsgálni a gép sérüléseit. Adott esetben szakmûhelyben felülvizsgáltatni. A különbözô kivitelû traktorfülkék függvényében, a munkahelyi hangnyomásszint eltérhet a mért értékektôl (Lásd a mûszaki adatokat). a a 85 db(a) hangnyomásszintet eléri vagy túllépi, akkor az üzemeltetô gazdának egy megfelelô hallásvédôt kell rendelkezésre bocsátani (UVV par.). a a hangnyomásszint eléri vagy meghaladja a 90 db (A)-t, akkor hallásvédôt már viselni kell (UVV 6 par.). 7. Az ékszíjak állapotát ellenôrizni kell. Az elhasználódott és sérült ékszíjakat ki kell cserélni! 8. Ellenôrizzük az ékszíjak feszítését! A nyomórugó tárcsáját a kontrollméretre kell beállítani. A beállítás a beállítóanya megfelelô elfordításával történik. Ezután ismét a kontraanyát biztosítsuk (Lásd az Åpolás és karbantartás c. fejezetet.) 9. A kaszálás megkezdése elôtt az erôleadótengelyt a terményen kívül lassan kapcsoljuk be és ezután a kaszaszerkezetet teljes fordulatszámra kapcsoljuk. Egy egyenletesen feszes fordulatszámnövelés által elkerülhetô a rendszerfeltételezett zaj az erôleadó szabadonfutásában. - A menetsebesség a domborzati viszonyokhoz és a terményhez igazodik. 337 / EINSATZ

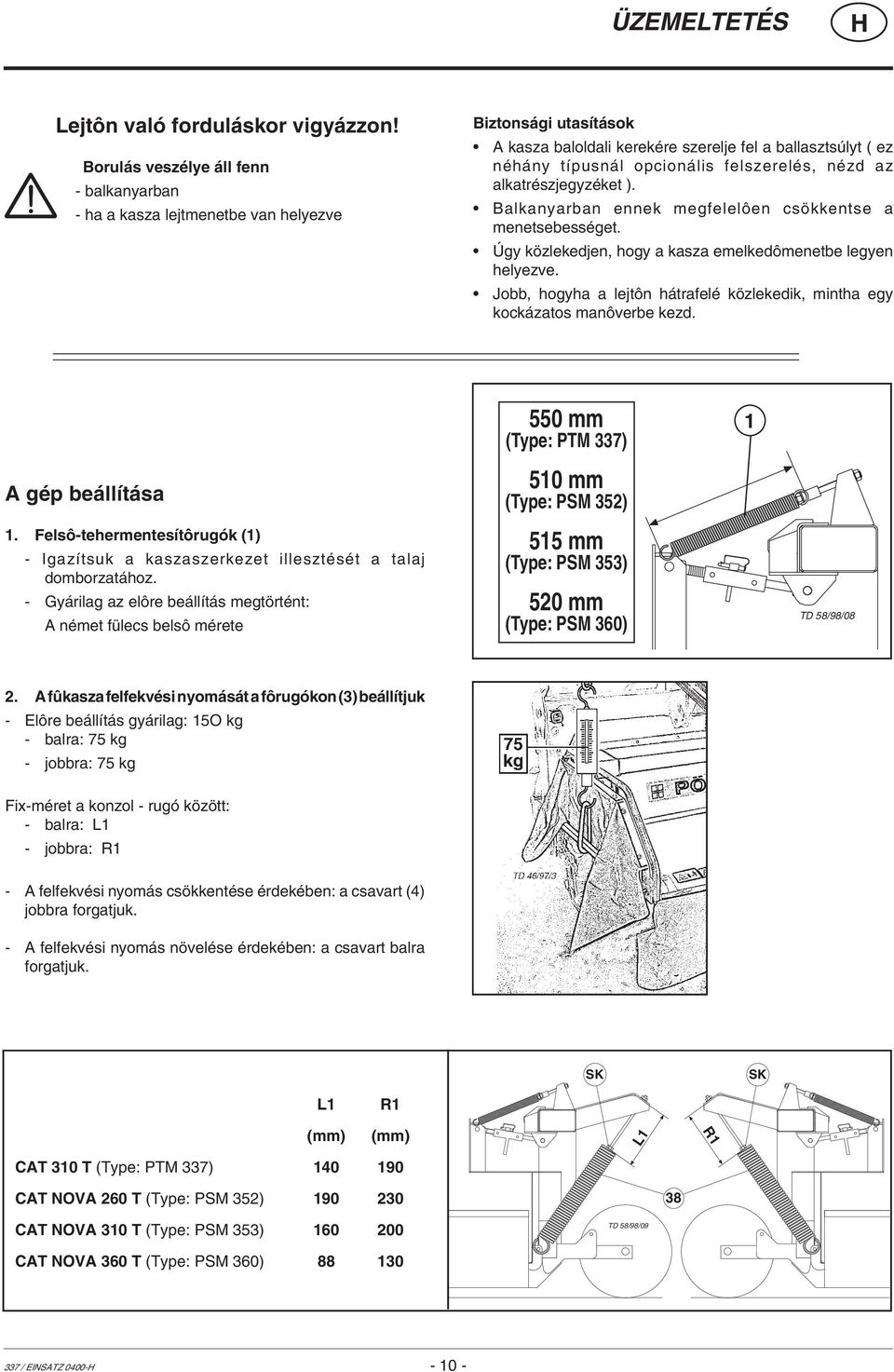

10 ÜZEMELTETÉS Lejtôn való forduláskor vigyázzon! Borulás veszélye áll fenn - balkanyarban - ha a kasza lejtmenetbe van helyezve Biztonsági utasítások A kasza baloldali kerekére szerelje fel a ballasztsúlyt ( ez néhány típusnál opcionális felszerelés, nézd az alkatrészjegyzéket ). Balkanyarban ennek megfelelôen csökkentse a menetsebességet. Úgy közlekedjen, hogy a kasza emelkedômenetbe legyen helyezve. Jobb, hogyha a lejtôn hátrafelé közlekedik, mintha egy kockázatos manôverbe kezd. A gép beállítása. Felsô-tehermentesítôrugók () - Igazítsuk a kaszaszerkezet illesztését a talaj domborzatához. - Gyárilag az elôre beállítás megtörtént: A német fülecs belsô mérete 550 mm (Type: PTM 337) 50 mm (Type: PSM 35) 55 mm (Type: PSM 353) 50 mm (Type: PSM 360) TD 58/98/08. A fûkasza felfekvési nyomását a fôrugókon (3) beállítjuk - Elôre beállítás gyárilag: 5O kg - balra: 75 kg - jobbra: 75 kg Fix-méret a konzol - rugó között: - balra: L - jobbra: R - A felfekvési nyomás csökkentése érdekében: a csavart (4) jobbra forgatjuk. - A felfekvési nyomás növelése érdekében: a csavart balra forgatjuk. SK SK L R (mm) (mm) L R CAT 30 T (Type: PTM 337) CAT NOVA 60 T (Type: PSM 35) CAT NOVA 30 T (Type: PSM 353) TD 58/98/09 CAT NOVA 360 T (Type: PSM 360) / EINSATZ

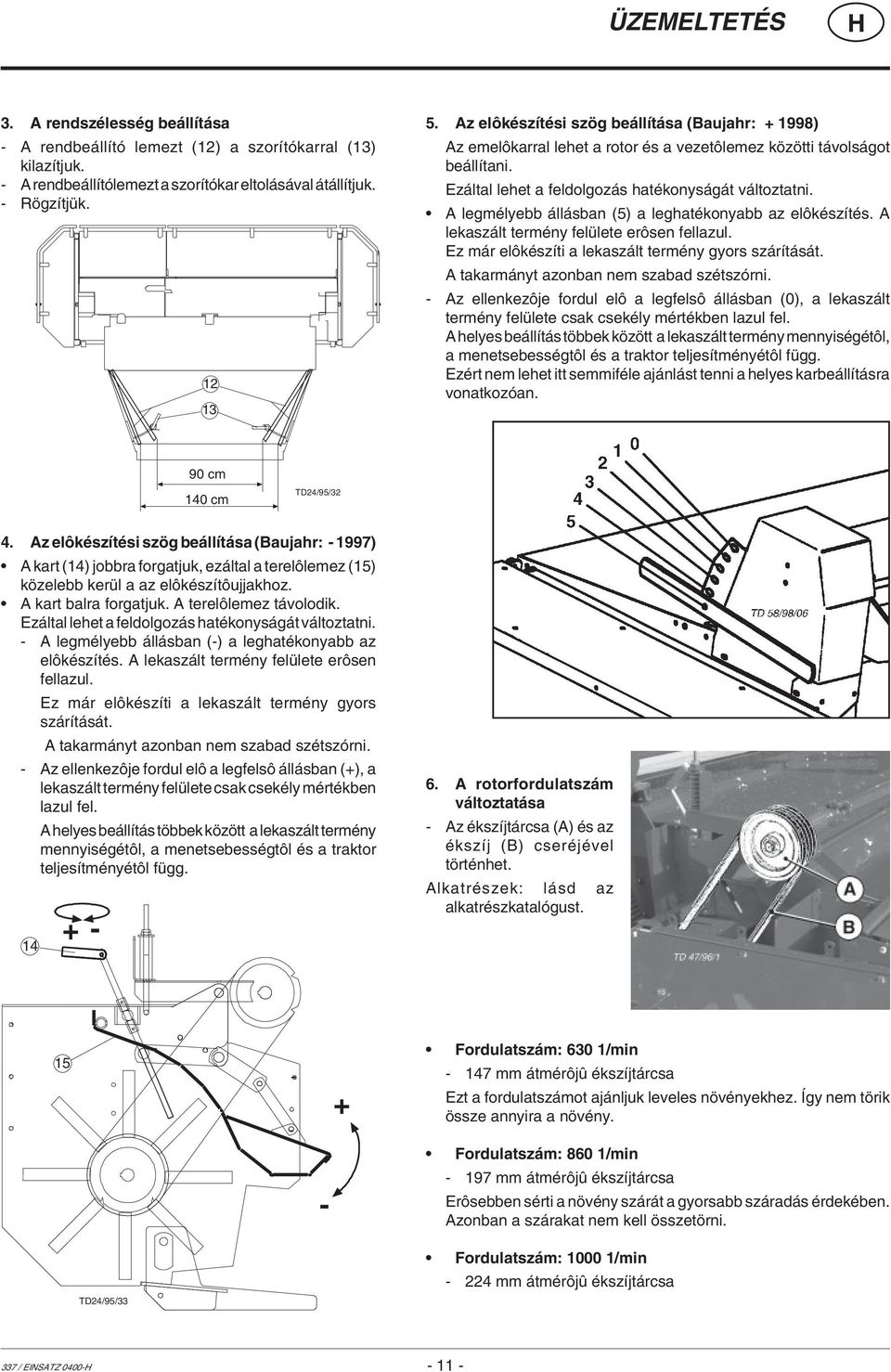

11 ÜZEMELTETÉS 3. A rendszélesség beállítása - A rendbeállító lemezt () a szorítókarral (3) kilazítjuk. - A rendbeállítólemezt a szorítókar eltolásával átállítjuk. - Rögzítjük Az elôkészítési szög beállítása (Baujahr: + 998) Az emelôkarral lehet a rotor és a vezetôlemez közötti távolságot beállítani. Ezáltal lehet a feldolgozás hatékonyságát változtatni. A legmélyebb állásban (5) a leghatékonyabb az elôkészítés. A lekaszált termény felülete erôsen fellazul. Ez már elôkészíti a lekaszált termény gyors szárítását. A takarmányt azonban nem szabad szétszórni. - Az ellenkezôje fordul elô a legfelsô állásban (0), a lekaszált termény felülete csak csekély mértékben lazul fel. A helyes beállítás többek között a lekaszált termény mennyiségétôl, a menetsebességtôl és a traktor teljesítményétôl függ. Ezért nem lehet itt semmiféle ajánlást tenni a helyes karbeállításra vonatkozóan. 90 cm 40 cm TD4/95/3 4. Az elôkészítési szög beállítása (Baujahr: - 997) A kart (4) jobbra forgatjuk, ezáltal a terelôlemez (5) közelebb kerül a az elôkészítôujjakhoz. A kart balra forgatjuk. A terelôlemez távolodik. Ezáltal lehet a feldolgozás hatékonyságát változtatni. - A legmélyebb állásban (-) a leghatékonyabb az elôkészítés. A lekaszált termény felülete erôsen fellazul. Ez már elôkészíti a lekaszált termény gyors szárítását. A takarmányt azonban nem szabad szétszórni. - Az ellenkezôje fordul elô a legfelsô állásban (+), a lekaszált termény felülete csak csekély mértékben lazul fel. A helyes beállítás többek között a lekaszált termény mennyiségétôl, a menetsebességtôl és a traktor teljesítményétôl függ A rotorfordulatszám változtatása - Az ékszíjtárcsa (A) és az ékszíj (B) cseréjével történhet. Alkatrészek: lásd az alkatrészkatalógust. 5 + Fordulatszám: 630 /min - 47 mm átmérôjû ékszíjtárcsa Ezt a fordulatszámot ajánljuk leveles növényekhez. Így nem törik össze annyira a növény. - Fordulatszám: 860 /min - 97 mm átmérôjû ékszíjtárcsa Erôsebben sérti a növény szárát a gyorsabb száradás érdekében. Azonban a szárakat nem kell összetörni. TD4/95/33 Fordulatszám: 000 /min - 4 mm átmérôjû ékszíjtárcsa 337 / EINSATZ

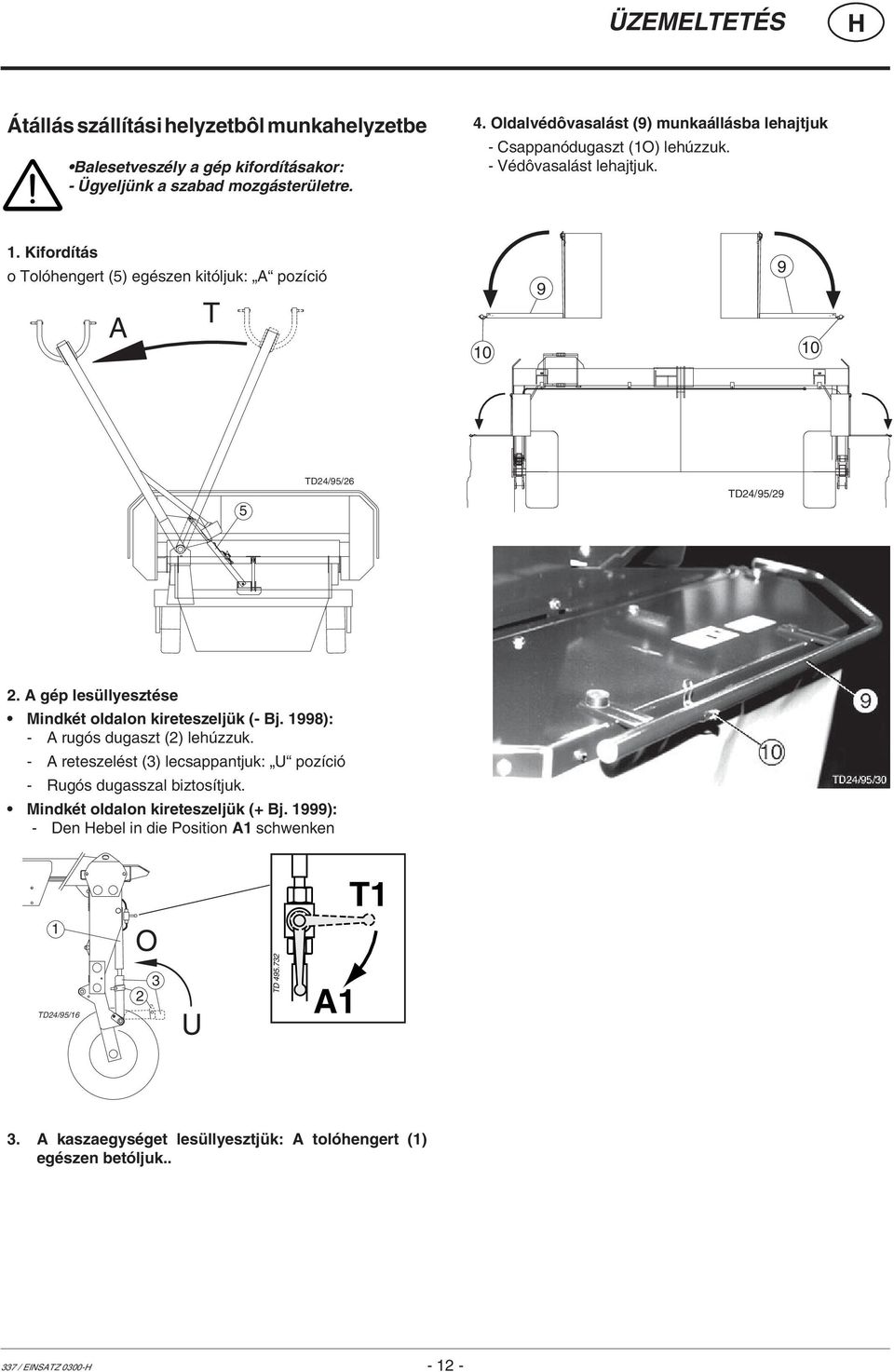

12 ÜZEMELTETÉS Átállás szállítási helyzetbôl munkahelyzetbe Balesetveszély a gép kifordításakor: - Ügyeljünk a szabad mozgásterületre. 4. Oldalvédôvasalást (9) munkaállásba lehajtjuk - Csappanódugaszt (O) lehúzzuk. - Védôvasalást lehajtjuk.. Kifordítás o Tolóhengert (5) egészen kitóljuk: A pozíció T A TD4/95/6 TD4/95/9. A gép lesüllyesztése Mindkét oldalon kireteszeljük (- Bj. 998): - A rugós dugaszt () lehúzzuk. - A reteszelést (3) lecsappantjuk: U pozíció - Rugós dugasszal biztosítjuk. Mindkét oldalon kireteszeljük (+ Bj. 999): - Den ebel in die Position A schwenken T TD4/95/6 O 3 U TD A 3. A kaszaegységet lesüllyesztjük: A tolóhengert () egészen betóljuk / EINSATZ

13 ÜZEMELTETÉS 5. A vágómagasságot beállítjuk Kontroll: A kaszaegységet hidraulikusan emeljük () Optimális üzemeltetéshez a teleszkópos felsôrudazat mm legyen: Lásd a rajzot (Type) Növelésnél: - Teleszkóp-felsôrudazatát () jobbra fordítjuk. Csökkentésnél: - A teleszkópos felsôrudazatot balra fordítjuk. 5. A vágásmagasság beállítása csúszótalppa (Type "CAT NOVA") - A vágásmagasságot még két fokozatban tudja állítani a csúszótalpakkal (K) is. - Az A helyzet az alacsony, a B helyzet a magas. 337 / EINSATZ

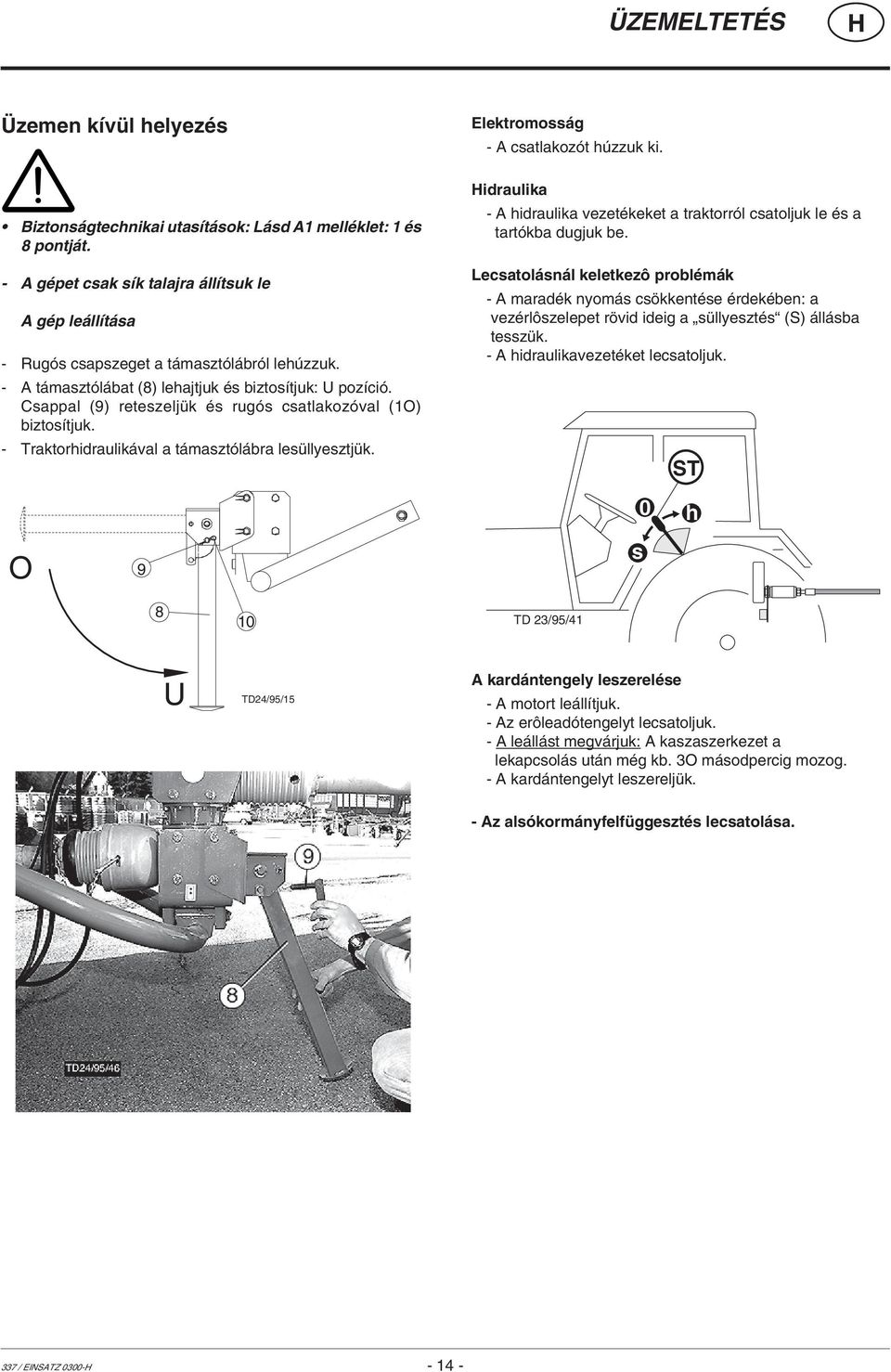

14 ÜZEMELTETÉS Üzemen kívül helyezés Biztonságtechnikai utasítások: Lásd A melléklet: és 8 pontját. - A gépet csak sík talajra állítsuk le A gép leállítása - Rugós csapszeget a támasztólábról lehúzzuk. - A támasztólábat (8) lehajtjuk és biztosítjuk: U pozíció. Csappal (9) reteszeljük és rugós csatlakozóval (O) biztosítjuk. - Traktorhidraulikával a támasztólábra lesüllyesztjük. Elektromosság - A csatlakozót húzzuk ki. idraulika - A hidraulika vezetékeket a traktorról csatoljuk le és a tartókba dugjuk be. Lecsatolásnál keletkezô problémák - A maradék nyomás csökkentése érdekében: a vezérlôszelepet rövid ideig a süllyesztés (S) állásba tesszük. - A hidraulikavezetéket lecsatoljuk. ST 0 h O 9 s 8 0 TD 3/95/4 U TD4/95/5 A kardántengely leszerelése - A motort leállítjuk. - Az erôleadótengelyt lecsatoljuk. - A leállást megvárjuk: A kaszaszerkezet a lekapcsolás után még kb. 3O másodpercig mozog. - A kardántengelyt leszereljük. - Az alsókormányfelfüggesztés lecsatolása. 337 / EINSATZ

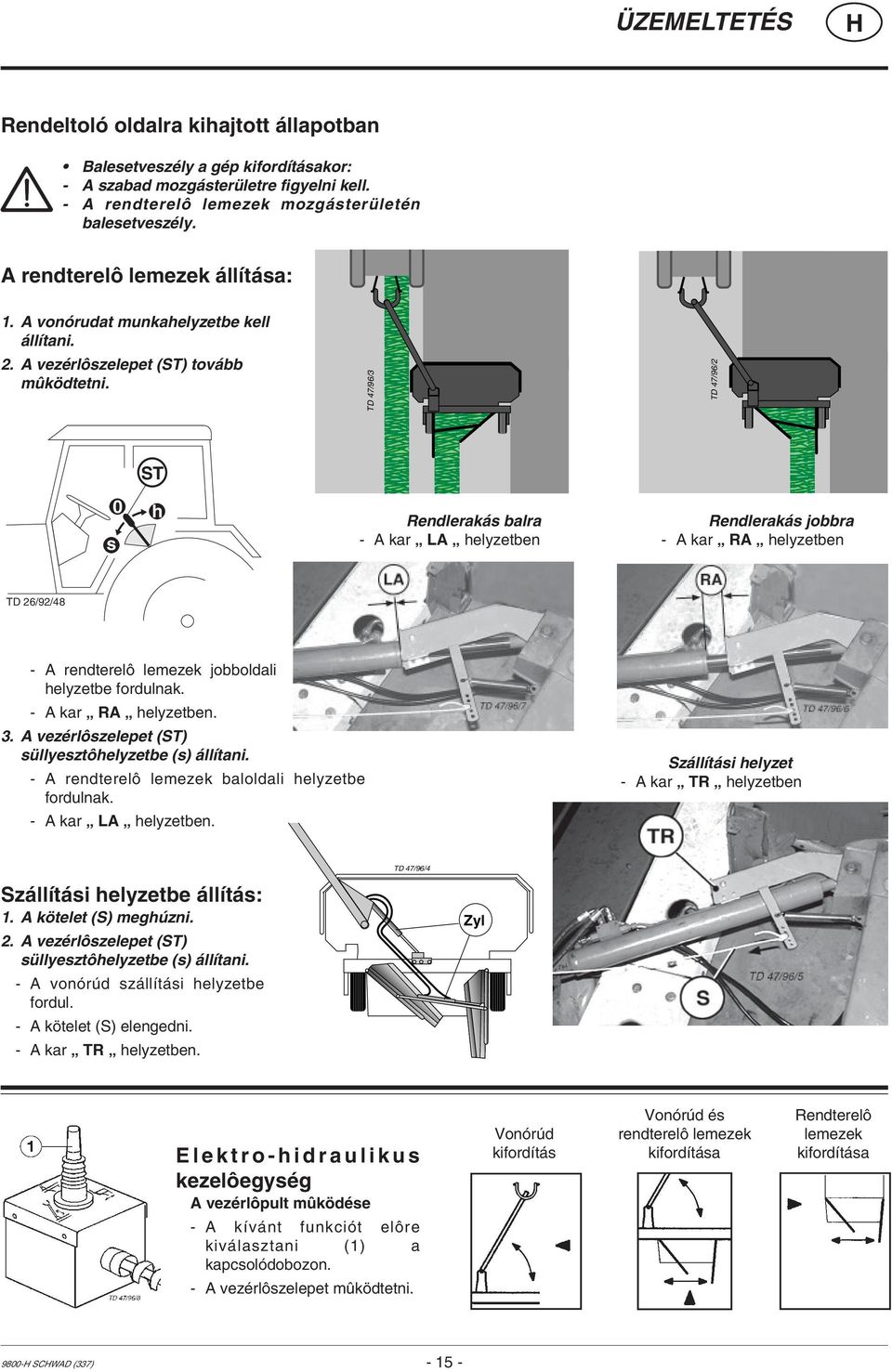

15 ÜZEMELTETÉS Rendeltoló oldalra kihajtott állapotban Balesetveszély a gép kifordításakor: - A szabad mozgásterületre figyelni kell. - A rendterelô lemezek mozgásterületén balesetveszély. A rendterelô lemezek állítása:. A vonórudat munkahelyzetbe kell állítani.. A vezérlôszelepet (ST) tovább mûködtetni. s 0 ST ; ; ; ; ;; ; ;; ; ; y TD 47/96/3 Rendlerakás balra - A kar LA helyzetben TD ;; ;; ;; yy Rendlerakás jobbra - A kar RA helyzetben TD 6/9/48 - A rendterelô lemezek jobboldali helyzetbe fordulnak. - A kar RA helyzetben. 3. A vezérlôszelepet (ST) süllyesztôhelyzetbe (s) állítani. - A rendterelô lemezek baloldali helyzetbe fordulnak. - A kar LA helyzetben. Szállítási helyzet - A kar TR helyzetben Szállítási helyzetbe állítás:. A kötelet (S) meghúzni.. A vezérlôszelepet (ST) süllyesztôhelyzetbe (s) állítani. - A vonórúd szállítási helyzetbe fordul. - A kötelet (S) elengedni. - A kar TR helyzetben. TD 47/96/4 Zyl Elektro-hidraulikus kezelôegység A vezérlôpult mûködése Vonórúd kifordítás Vonórúd és rendterelô lemezek kifordítása Rendterelô lemezek kifordítása - A kívánt funkciót elôre kiválasztani () a kapcsolódobozon. - A vezérlôszelepet mûködtetni SCWAD (337) - 5 -

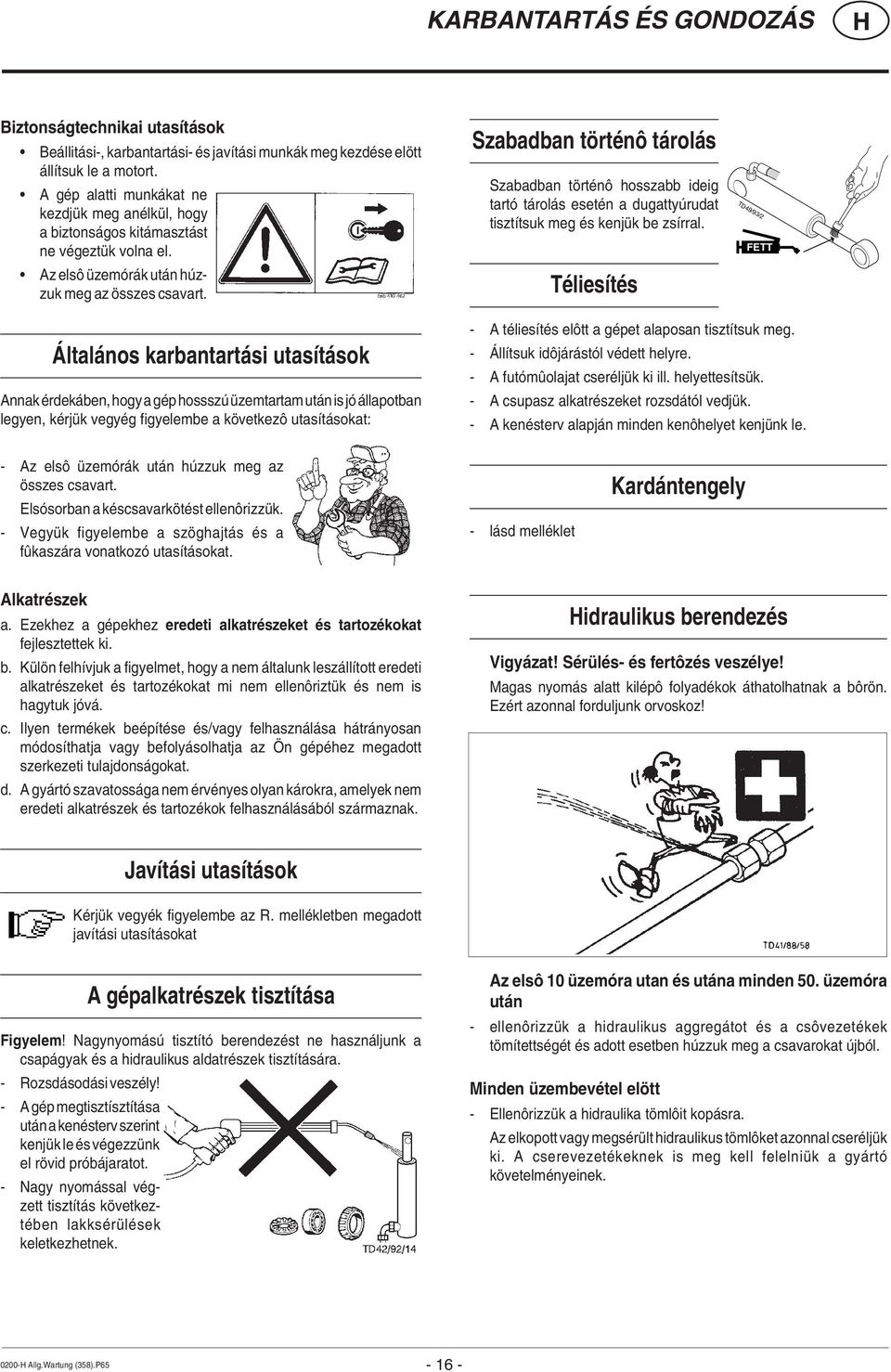

16 KARBANTARTÁS ÉS GONDOZÁS Biztonságtechnikai utasítások Beállitási-, karbantartási- és javítási munkák meg kezdése elött állítsuk le a motort. A gép alatti munkákat ne kezdjük meg anélkül, hogy a biztonságos kitámasztást ne végeztük volna el. Az elsô üzemórák után húzzuk meg az összes csavart. Szabadban történô tárolás Szabadban történô hosszabb ideig tartó tárolás esetén a dugattyúrudat tisztítsuk meg és kenjük be zsírral. Téliesítés TD49/93/ FETT Általános karbantartási utasítások Annak érdekáben, hogy a gép hossszú üzemtartam után is jó állapotban legyen, kérjük vegyég figyelembe a következô utasításokat: - A téliesítés elôtt a gépet alaposan tisztítsuk meg. - Állítsuk idôjárástól védett helyre. - A futómûolajat cseréljük ki ill. helyettesítsük. - A csupasz alkatrészeket rozsdától vedjük. - A kenésterv alapján minden kenôhelyet kenjünk le. - Az elsô üzemórák után húzzuk meg az összes csavart. Elsósorban a késcsavarkötést ellenôrizzük. - Vegyük figyelembe a szöghajtás és a fûkaszára vonatkozó utasításokat. - lásd melléklet Kardántengely Alkatrészek a. Ezekhez a gépekhez eredeti alkatrészeket és tartozékokat fejlesztettek ki. b. Külön felhívjuk a figyelmet, hogy a nem általunk leszállított eredeti alkatrészeket és tartozékokat mi nem ellenôriztük és nem is hagytuk jóvá. c. Ilyen termékek beépítése és/vagy felhasználása hátrányosan módosíthatja vagy befolyásolhatja az Ön gépéhez megadott szerkezeti tulajdonságokat. d. A gyártó szavatossága nem érvényes olyan károkra, amelyek nem eredeti alkatrészek és tartozékok felhasználásából származnak. idraulikus berendezés Vigyázat! Sérülés- és fertôzés veszélye! Magas nyomás alatt kilépô folyadékok áthatolhatnak a bôrön. Ezért azonnal forduljunk orvoskoz! Javítási utasítások Kérjük vegyék figyelembe az R. mellékletben megadott javítási utasításokat A gépalkatrészek tisztítása Figyelem! Nagynyomású tisztító berendezést ne használjunk a csapágyak és a hidraulikus aldatrészek tisztítására. - Rozsdásodási veszély! - A gép megtisztísztítása után a kenésterv szerint kenjük le és végezzünk el rövid próbájaratot. - Nagy nyomással végzett tisztítás következtében lakksérülések keletkezhetnek. Az elsô 0 üzemóra utan és utána minden 50. üzemóra után - ellenôrizzük a hidraulikus aggregátot és a csôvezetékek tömítettségét és adott esetben húzzuk meg a csavarokat újból. Minden üzembevétel elött - Ellenôrizzük a hidraulika tömlôit kopásra. Az elkopott vagy megsérült hidraulikus tömlôket azonnal cseréljük ki. A cserevezetékeknek is meg kell felelniük a gyártó követelményeinek Allg.Wartung (358).P65-6 -

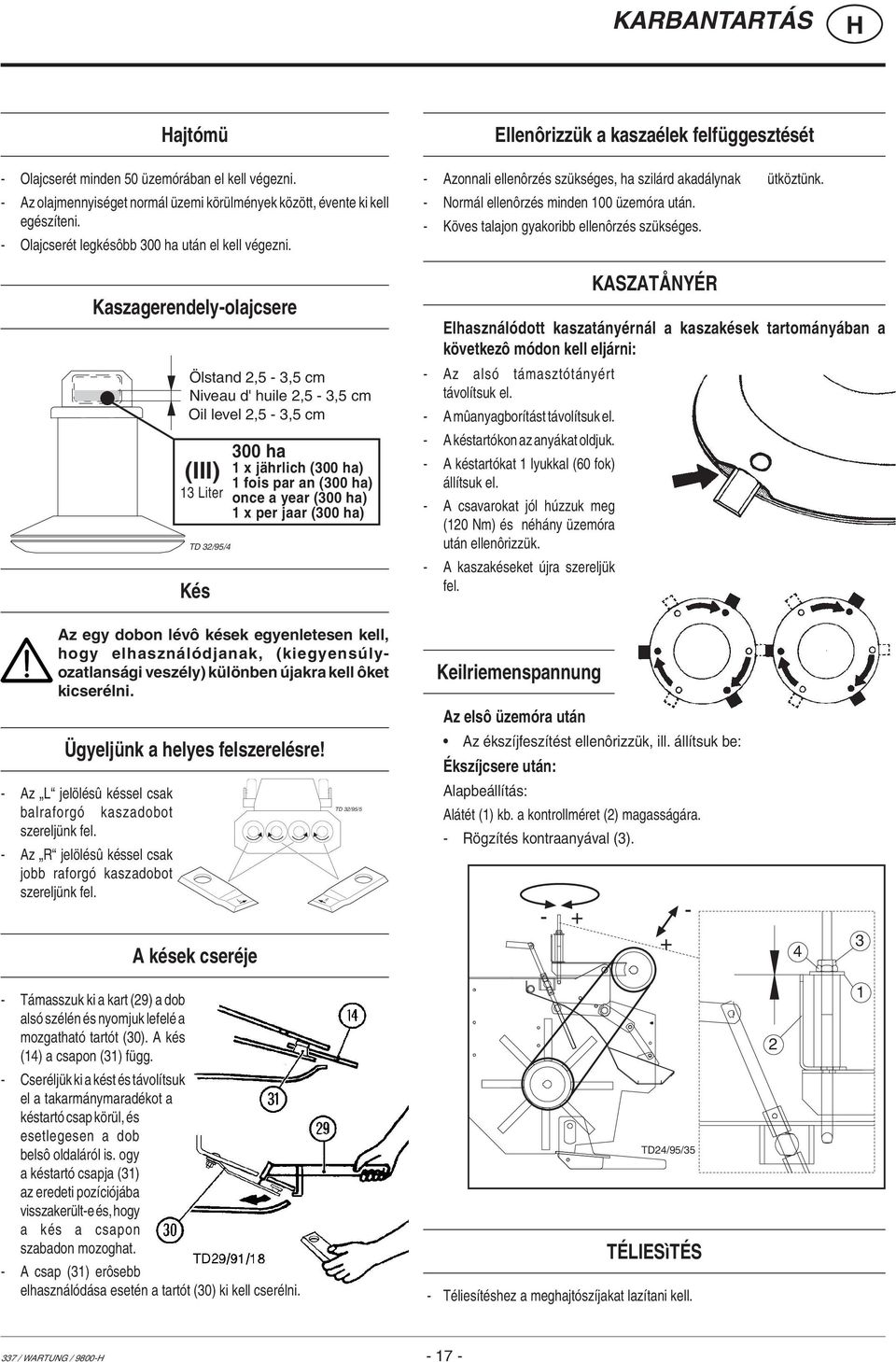

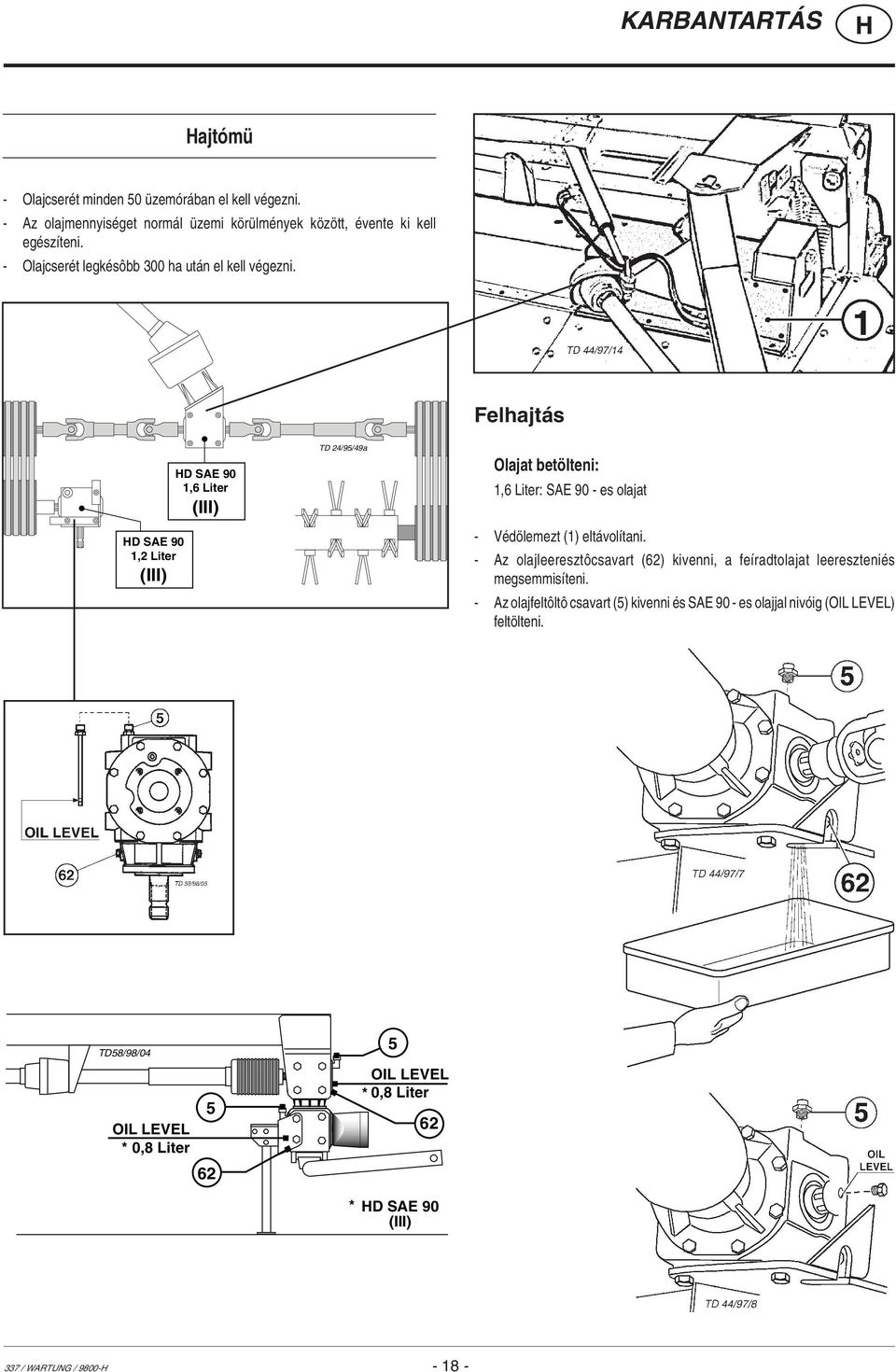

17 KARBANTARTÁS ajtómü - Olajcserét minden 50 üzemórában el kell végezni. - Az olajmennyiséget normál üzemi körülmények között, évente ki kell egészíteni. - Olajcserét legkésôbb 300 ha után el kell végezni. Kaszagerendely-olajcsere Ölstand,5-3,5 cm Niveau d' huile,5-3,5 cm Oil level,5-3,5 cm (III) 3 Liter TD 3/95/4 Kés 300 ha x jährlich (300 ha) fois par an (300 ha) once a year (300 ha) x per jaar (300 ha) Ellenôrizzük a kaszaélek felfüggesztését - Azonnali ellenôrzés szükséges, ha szilárd akadálynak ütköztünk. - Normál ellenôrzés minden 00 üzemóra után. - Köves talajon gyakoribb ellenôrzés szükséges. KASZATÅNYÉR Elhasználódott kaszatányérnál a kaszakések tartományában a következô módon kell eljárni: - Az alsó támasztótányért távolítsuk el. - A mûanyagborítást távolítsuk el. - A késtartókon az anyákat oldjuk. - A késtartókat lyukkal (60 fok) állítsuk el. - A csavarokat jól húzzuk meg (0 Nm) és néhány üzemóra után ellenôrizzük. - A kaszakéseket újra szereljük fel. Az egy dobon lévô kések egyenletesen kell, hogy elhasználódjanak, (kiegyensúlyozatlansági veszély) különben újakra kell ôket kicserélni. Keilriemenspannung Az elsô üzemóra után Ügyeljünk a helyes felszerelésre! - Az L jelölésû késsel csak balraforgó kaszadobot szereljünk fel. - Az R jelölésû késsel csak jobb raforgó kaszadobot szereljünk fel. A kések cseréje L R TD 3/95/5 Az ékszíjfeszítést ellenôrizzük, ill. állítsuk be: Ékszíjcsere után: Alapbeállítás: Alátét () kb. a kontrollméret () magasságára. - Rögzítés kontraanyával (3) Támasszuk ki a kart (9) a dob alsó szélén és nyomjuk lefelé a mozgatható tartót (30). A kés (4) a csapon (3) függ. - Cseréljük ki a kést és távolítsuk el a takarmánymaradékot a késtartó csap körül, és esetlegesen a dob belsô oldaláról is. ogy a késtartó csapja (3) az eredeti pozíciójába visszakerült-e és, hogy a kés a csapon szabadon mozoghat. - A csap (3) erôsebb elhasználódása esetén a tartót (30) ki kell cserélni. TD4/95/35 TÉLIESìTÉS - Téliesítéshez a meghajtószíjakat lazítani kell. 337 / WARTUNG /

18 KARBANTARTÁS ajtómü - Olajcserét minden 50 üzemórában el kell végezni. - Az olajmennyiséget normál üzemi körülmények között, évente ki kell egészíteni. - Olajcserét legkésôbb 300 ha után el kell végezni. Felhajtás D SAE 90, Liter (III) D SAE 90,6 Liter (III) TD 4/95/49a Olajat betölteni:,6 Liter: SAE 90 - es olajat - Védölemezt () eltávolítani. - Az olajleeresztôcsavart (6) kivenni, a feíradtolajat leereszteniés megsemmisíteni. - Az olajfeltôltô csavart (5) kivenni és SAE 90 - es olajjal nivóig (OIL LEVEL) feltölteni. TD58/98/04 OIL LEVEL * 0,8 Liter 5 6 * 5 OIL LEVEL * 0,8 Liter 6 D SAE 90 (III) 337 / WARTUNG /

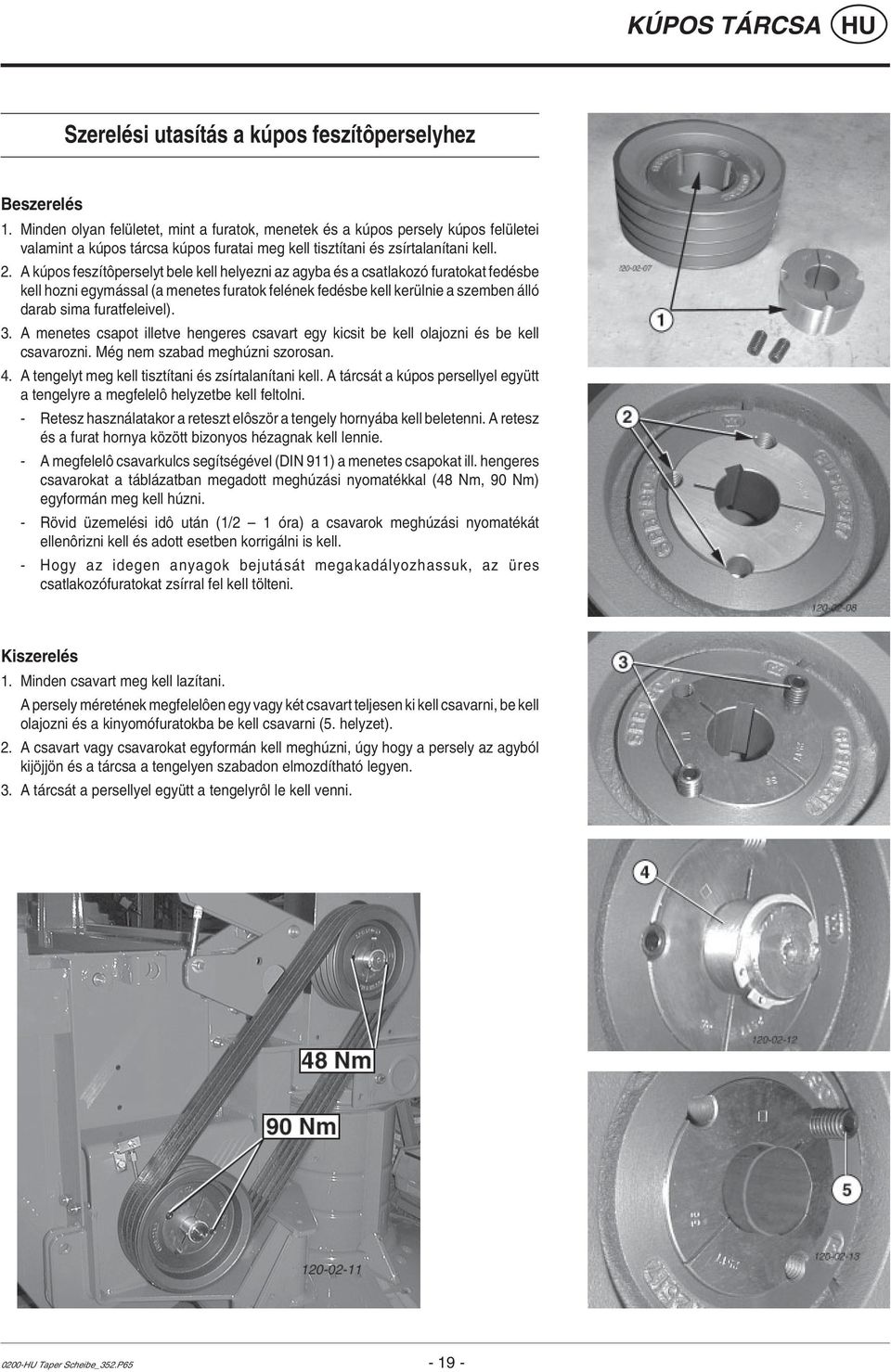

19 KÚPOS TÁRCSA U Szerelési utasítás a kúpos feszítôperselyhez Beszerelés. Minden olyan felületet, mint a furatok, menetek és a kúpos persely kúpos felületei valamint a kúpos tárcsa kúpos furatai meg kell tisztítani és zsírtalanítani kell.. A kúpos feszítôperselyt bele kell helyezni az agyba és a csatlakozó furatokat fedésbe kell hozni egymással (a menetes furatok felének fedésbe kell kerülnie a szemben álló darab sima furatfeleivel). 3. A menetes csapot illetve hengeres csavart egy kicsit be kell olajozni és be kell csavarozni. Még nem szabad meghúzni szorosan. 4. A tengelyt meg kell tisztítani és zsírtalanítani kell. A tárcsát a kúpos persellyel együtt a tengelyre a megfelelô helyzetbe kell feltolni. - Retesz használatakor a reteszt elôször a tengely hornyába kell beletenni. A retesz és a furat hornya között bizonyos hézagnak kell lennie. - A megfelelô csavarkulcs segítségével (DIN 9) a menetes csapokat ill. hengeres csavarokat a táblázatban megadott meghúzási nyomatékkal (48 Nm, 90 Nm) egyformán meg kell húzni. - Rövid üzemelési idô után (/ óra) a csavarok meghúzási nyomatékát ellenôrizni kell és adott esetben korrigálni is kell. - ogy az idegen anyagok bejutását megakadályozhassuk, az üres csatlakozófuratokat zsírral fel kell tölteni. Kiszerelés. Minden csavart meg kell lazítani. A persely méretének megfelelôen egy vagy két csavart teljesen ki kell csavarni, be kell olajozni és a kinyomófuratokba be kell csavarni (5. helyzet).. A csavart vagy csavarokat egyformán kell meghúzni, úgy hogy a persely az agyból kijöjjön és a tárcsa a tengelyen szabadon elmozdítható legyen. 3. A tárcsát a persellyel együtt a tengelyrôl le kell venni. 000-U Taper Scheibe_35.P65-9 -

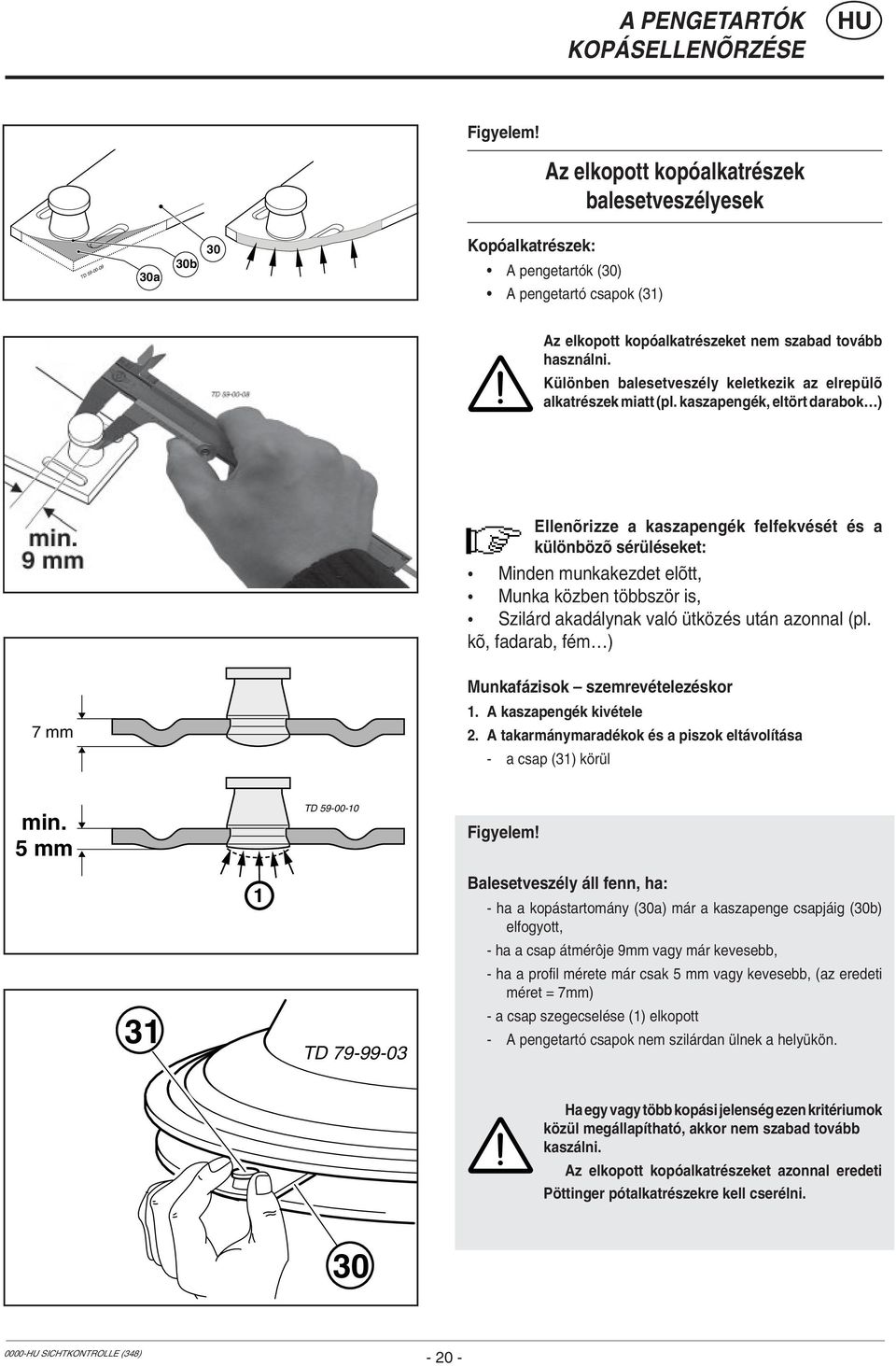

20 A PENGETARTÓK KOPÁSELLENÕRZÉSE U Figyelem! Az elkopott kopóalkatrészek balesetveszélyesek TD a 30b 30 Kopóalkatrészek: A pengetartók (30) A pengetartó csapok (3) Az elkopott kopóalkatrészeket nem szabad tovább használni. Különben balesetveszély keletkezik az elrepülõ alkatrészek miatt (pl. kaszapengék, eltört darabok ) Ellenõrizze a kaszapengék felfekvését és a különbözõ sérüléseket: Minden munkakezdet elõtt, Munka közben többször is, Szilárd akadálynak való ütközés után azonnal (pl. kõ, fadarab, fém ) 7 mm Munkafázisok szemrevételezéskor. A kaszapengék kivétele. A takarmánymaradékok és a piszok eltávolítása - a csap (3) körül min. 5 mm TD Figyelem! Balesetveszély áll fenn, ha: - ha a kopástartomány (30a) már a kaszapenge csapjáig (30b) elfogyott, - ha a csap átmérôje 9mm vagy már kevesebb, - ha a profil mérete már csak 5 mm vagy kevesebb, (az eredeti méret = 7mm) 3 TD a csap szegecselése () elkopott - A pengetartó csapok nem szilárdan ülnek a helyükön. a egy vagy több kopási jelenség ezen kritériumok közül megállapítható, akkor nem szabad tovább kaszálni. Az elkopott kopóalkatrészeket azonnal eredeti Pöttinger pótalkatrészekre kell cserélni U SICTKONTROLLE (348) - 0 -

21 FETT D Schmierplan F Plan de graissage GB 8 h alle 8 Betriebsstunden 0 h alle 0 Betriebsstunden 40 F alle 40 Fuhren 80 F alle 80 Fuhren J x jährlich 00 ha alle 00 ektar FETT FETT = Anzahl der Schmiernippel (IV) Siehe Anhang "Betriebsstoffe" Liter Liter * Variante Siehe Anleitung des erstellers 8 h Toutes les 8 heures de service 0 h Toutes les 0 heures de service 40 F Tous les 40 voyages 80 F Tous les 80 voyages J fois par an 00 ha tous les 00 hectares FETT GRAISSE = Nombre de graisseurs (IV) Voir annexe "Lubrifiants" Liter Litre * Variante Voir le guide du constructeur Lubrication chart 8 h after every 8 hours operation 0 h after every 0 hours operation 40 F alle 40 operations 80 F alle 80 operations J once a year 00 ha every 00 hectares FETT GREASE = Number of grease nipples (IV) see supplement "Lubrificants" Liter Litre * Variation See manufacturer s instructions NL Smeerschema 8 h alle 8 bedrijfs uren 0 h alle 0 bedrijfs uren 40 F alle 40 wagenladingen 80 F alle 80 wagenladingen J x jaarlijks 00 ha alle 00 hectaren FETT VET = Aantal smeernippels (IV) Zie aanhangsel "Smeermiddelen" Liter Liter * Varianten zie gebruiksaanwijzing van de fabrikant S Smörjschema 8 h Varje 8:e driftstimme 0 h Varje 0:e driftstimme 40 F Varje 40: e lass 80 F Varje 80: e lass J x årlingen 00 ha Varje 00:e ha FETT FETT = Antal smörjnipplar (IV) Se avsnitt Drivmedel Liter liter * Utrustningsvariant Se tillverkarens anvisningar N Smøreplan 8 h ver 8. arbeidstime 0 h ver 0. arbeidstime 40 F vert 40. lass 80 F vert 80. lass J x årlig 00 ha Totalt 00 ektar FETT FETT = Antall smørenipler (IV) Se vedlegg "Betriebsstoffe" Liter Liter * Unntak Se instruksjon fra produsent I Schema di lubrificazione 8 h ogni 8 ore di esercizio 0 h ogni 0 ore di esercizio 40 F ogni 40 viaggi 80 F ogni 80 viaggi J volta all'anno 00 ha ogni 00 ettari FETT GRASSO = Numero degli ingrassatori (IV) vedi capitolo materiali di esercizio Liter litri * variante vedi istruzioni del fabbricante E Esquema de lubricación 8 h Cada 8 horas de servicio 0 h Cada 0 horas de servicio 40 F Cada 40 viajes 80 F Cada 80 viajes J vez al ano 00 ha Cada 00 hectáreas FETT FETT = Número de boquillas de engrase (IV) Véase anexo Lubrificantes Liter Litros * Variante Véanse instrucciones del fabricante P Plano de lubrificação 8 h Em cada 8 horas de serviço 0 h Em cada 0 horas de serviço 40 F Em cada 40 transportes 80 F Em cada 80 transportes J x por ano 00 ha Em cada00 hectares FETT Lubrificante = Número dos bocais de lubrificação (IV) Ver anexo Lubrificantes" Liter Litro * Variante Ver instruções do fabricante CZ Mazací plán Kenési terv RUS Схема смазки 8 h kaûd ch 8 hodin 0 h kaûd ch 0 hodin 40 F kaûd ch 40 voz 80 F kaûd ch 80 voz J x roënï 00 ha po 00 ha FETT TUK = PoËet mazacìch hlaviëek (IV) Viz kapitola "Mazací prost edky vydání " Liter litru * Varianta viz. p íruëka v robce 8 h Minden 8 üzemóra után 0 h Minden 0 üzemóra után 40 F Minden 40 menet után 80 F Minden 80 menet után J x évente 00 ha Minden 00 hektár után FETT ZSÍR = A zsírzógombok száma (IV) Lásd az "üzemi anyagok" c. fejezetet Liter Liter * Változat Násd a gyártó leírásat! 8 h чеpез каждые 8 часов pаботы 0 h чеpез каждые 0 часов pаботы 40 F чеpез каждые 40 подвод 80 F чеpез каждые 80 подвод J pаз в год 00 ha чеpез каждые 00 га FETT СМАЗКА / OIL МАСЛО = количество смазочных ниппелей (IV) См. пpиложение «Эксплуатационные матеpиалы» Liter литp (количествово масла, жидкость,...) * Ваpиант Смотpи pуководство изготовителя 9900 LEGENDE-SCMIERPL / BA/EL ALLG / BETRIEBSSTOFFVORSCRIFT - -

22 (IV) (IV) 50 h 50 h D SAE 90, Liter (III) D SAE 90,6 Liter (III) J 0000 Schmierplan (353).P65 - -

23 D Maschinen mit Querförderband Ölwechsel alle Jahre (oder max ha) NL Machines met zijafvoerband oliewissel om de twee jaren of na 4000 hectares F Machines avec tapis groupeur d andains Vidanger l huile tous les ans (ou max ha) E Máquinas con cinta transportadora transversal Cambio de aceita cada años (o máx. a las 4000 ha). GB Machines with Cross conveyor Change oil after years (or max ha) PL Maszyny z bieøniπ poprzecznπ Wymiana oleju co lata (lub max. 400 ha) S Maskiner med tvärmatningsband Oljebyte vart annat år (eller max. 400 ha) RUS Машины с поперечным ленточным конвейером Замена масла через каждые года (или макс. 400 га) DK Maskiner med tværgående transportbånd Udskift olien for hvert. år (eller maks ha.) Gépek szállítószalaggal Olajcsere minden év után (vagy max. 400 ha után) 0000 Schmierplan (353).P65-3 -

24 D Zusammenbauanleitung Aufbereiter, Rotor D F GB NL E RUS Zinken () immer paarweise auswechseln (Unwuchtgefahr) Instructions de montage Changer toujours les doigts () conditionneur deux par deux. (Risque de déséquilibre). Mounting instructions Exchange the prongs () always in pairs (Unwuchtgefahr) Montage-aanwijzingen tanden () altijd per paar verwisselen (onbalans) Instrucciones de montaje Sustituya las cuchillas () siempre en pares (peligro de desequilibrio). Монтажное руководство Зубы () всегда заменять попарно (опасность дисбаланса) TD 93/99/6 80 Conditionneur, Rotor Conditioner, Rotor Knikschudder, Rotor Acondicionador, rotor Подготовительное устройство, ротор Kondicionér, Rotor Rozkladacz pokosu, rotor Kross, rotor F GB NL E RUS CZ PL S CZ Mont û ï prsty () montujte pouze do protilehlè polohy PL Instrukcja montazu ï Ostrza () zawsze wymieniaê parami TD a S Monteringsvägledning Byt alltid fingrarna () parvis (fara för jämnviktsstörningar) Összeszerelési utasítás * A fogakat () mindig páronként kell cserélni (kiegyensúlyozatlansági veszély) CAT NOVA 60 T (Type PSM 35) TD CAT NOVA 30 T (Type PSM 353) CAT 30 T (Type PTM 337) ROTOR (35) - 4 -

25 MÛSZAKI ADATOK Mûszaki adatok CAT 30T Åltalános rész ossz (szállítási helyzet) mm Szélesség (szállítási helyzet) mm Magasság (szállítási helyzet) mm ossz (munkahelyzet) mm Szabad magasság (száll. helyzet) mm Magasság (munkahelyzet) mm Súly kg Abroncsozás /,3 Abroncsnyomás... bar Felszerelés... alsókorm. II kat. A vontatógép teljesítménye kw (80 LE)-tôl Meghajtó fordulatszám /540 f/perc Tartós hangnyomásszint... 9, db(a) Szükséges csatlakozások kettôsmûködésû hidraulikacsatlakozás Üzemi nyomás min.: 40 bar Üzemi nyomás max.: 80 bar egyszeres mûködésû hidraulikacsatlakozás Üzemi nyomás min.: 40 bar Üzemi nyomás max.: 80 bar 7-pólusú csatlakozó a világítóberendezésekre ( Volt) 3-pólusú ( Volt) csatlakozó Kaszagerendely Vágószélesség mm Anzahl der Mähtrommeln... 4 Klingen je Mähtrommel... 3 Vágómagasság mm Drehzahl der Mähtrommeln f/perc Keresztirányú kitérés ,5 fok osszirányú kitérés... ± 3,5 fok Magassági elm. munk.helyzetbôl... ± 00 mm Elôkészítô Rendszer... Ujjak (V-alakú) Szélesség mm Ujjak száma... 6 kettôsujj Rotorfordulatszám f/perc Rotorátmérô mm Rendszélesség mm A kaszaszerkezet rendeltetésszerû használata A CAT 30 T kaszaszerkezet kizárólag a szokásos mezôgazdasági munkák végzésére alkalmas. Mezôk és termeszett takarmányok lekaszálására. Minden ettôl eltérô alkalmazás nem rendeltetésszerûnek minôsül. Az ebbôl eredô károkért a gyártó nem szavatol; ezen esetekben a kockázatot az üzemeltetô viseli. A rendeltetésszerû használat körébe tartozik a gyártó által elôírt ápolási- és karbantartási utasítások betartása is. Típustábla elhelyezése A gyártási szám a mellékelten bemutatott típustáblán és a keretbe beütve látható. Garanciális esetekben és kérdések felmerülése esetén ezen gyártási szám megadása nélkül nem lehet dolgozni Kérjük, hogy a jármû/munkagép átvétele után azonnal vezesse fel ezt a számot a kezelési utasítás címlapjára. Ihre/Your/Votre Masch.Nr. / Fgst.Ident.Nr. 337 / TECN. DATEN
