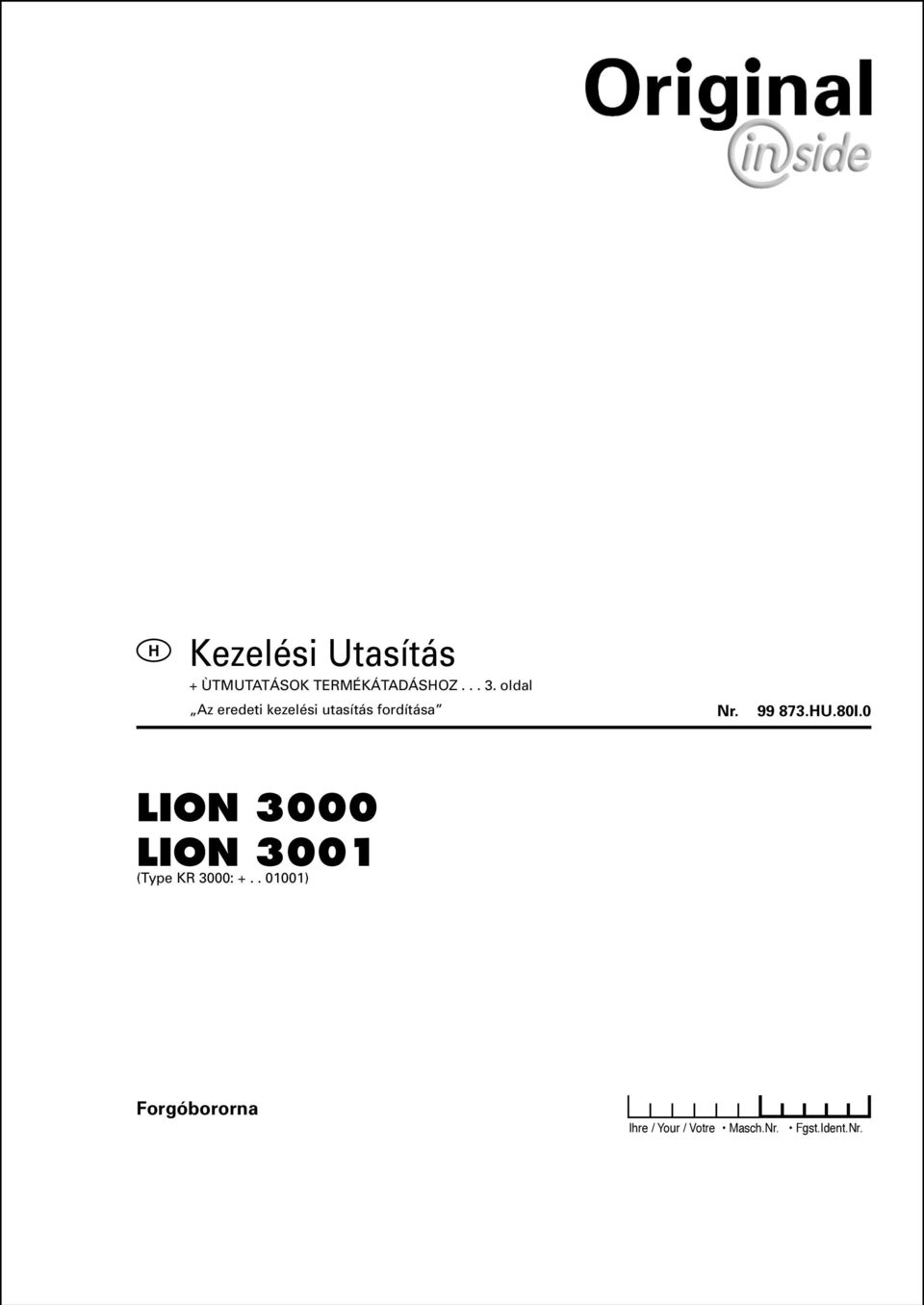

HU.80I.0 LION 3000 LION (Type KR 3000: ) Forgóbororna Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr.

Átírás

1 U.80I.0 LION 3000 LION 3001 (Type KR 3000: ) Forgóbororna Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr.

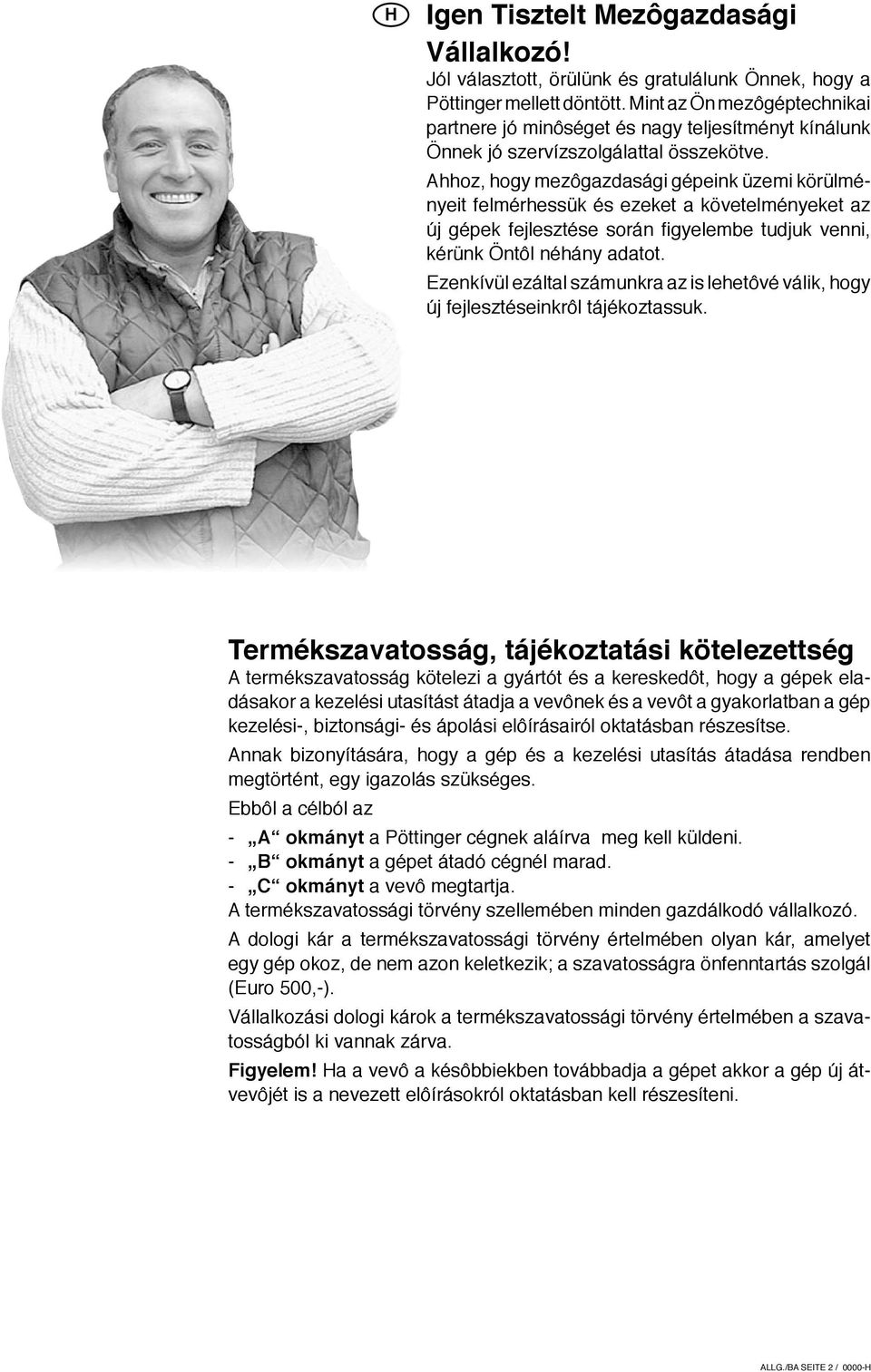

2 Igen Tisztelt Mezôgazdasági Vállalkozó! Jól választott, örülünk és gratulálunk Önnek, hogy a Pöttinger mellett döntött. Mint az Ön mezôgéptechnikai partnere jó minôséget és nagy teljesítményt kínálunk Önnek jó szervízszolgálattal összekötve. Ahhoz, hogy mezôgazdasági gépeink üzemi körülményeit felmérhessük és ezeket a követelményeket az új gépek fejlesztése során figyelembe tudjuk venni, kérünk Öntôl néhány adatot. Ezenkívül ezáltal számunkra az is lehetôvé válik, hogy új fejlesztéseinkrôl tájékoztassuk. Termékszavatosság, tájékoztatási kötelezettség A termékszavatosság kötelezi a gyártót és a kereskedôt, hogy a gépek eladásakor a kezelési utasítást átadja a vevônek és a vevôt a gyakorlatban a gép kezelési-, biztonsági- és ápolási elôírásairól oktatásban részesítse. Annak bizonyítására, hogy a gép és a kezelési utasítás átadása rendben megtörtént, egy igazolás szükséges. Ebbôl a célból az - A okmányt a Pöttinger cégnek aláírva meg kell küldeni. - B okmányt a gépet átadó cégnél marad. - C okmányt a vevô megtartja. A termékszavatossági törvény szellemében minden gazdálkodó vállalkozó. A dologi kár a termékszavatossági törvény értelmében olyan kár, amelyet egy gép okoz, de nem azon keletkezik; a szavatosságra önfenntartás szolgál (Euro 500,-). Vállalkozási dologi károk a termékszavatossági törvény értelmében a szavatosságból ki vannak zárva. Figyelem! a a vevô a késôbbiekben továbbadja a gépet akkor a gép új átvevôjét is a nevezett elôírásokról oktatásban kell részesíteni. ALLG./BA SEITE 2 / 0000-

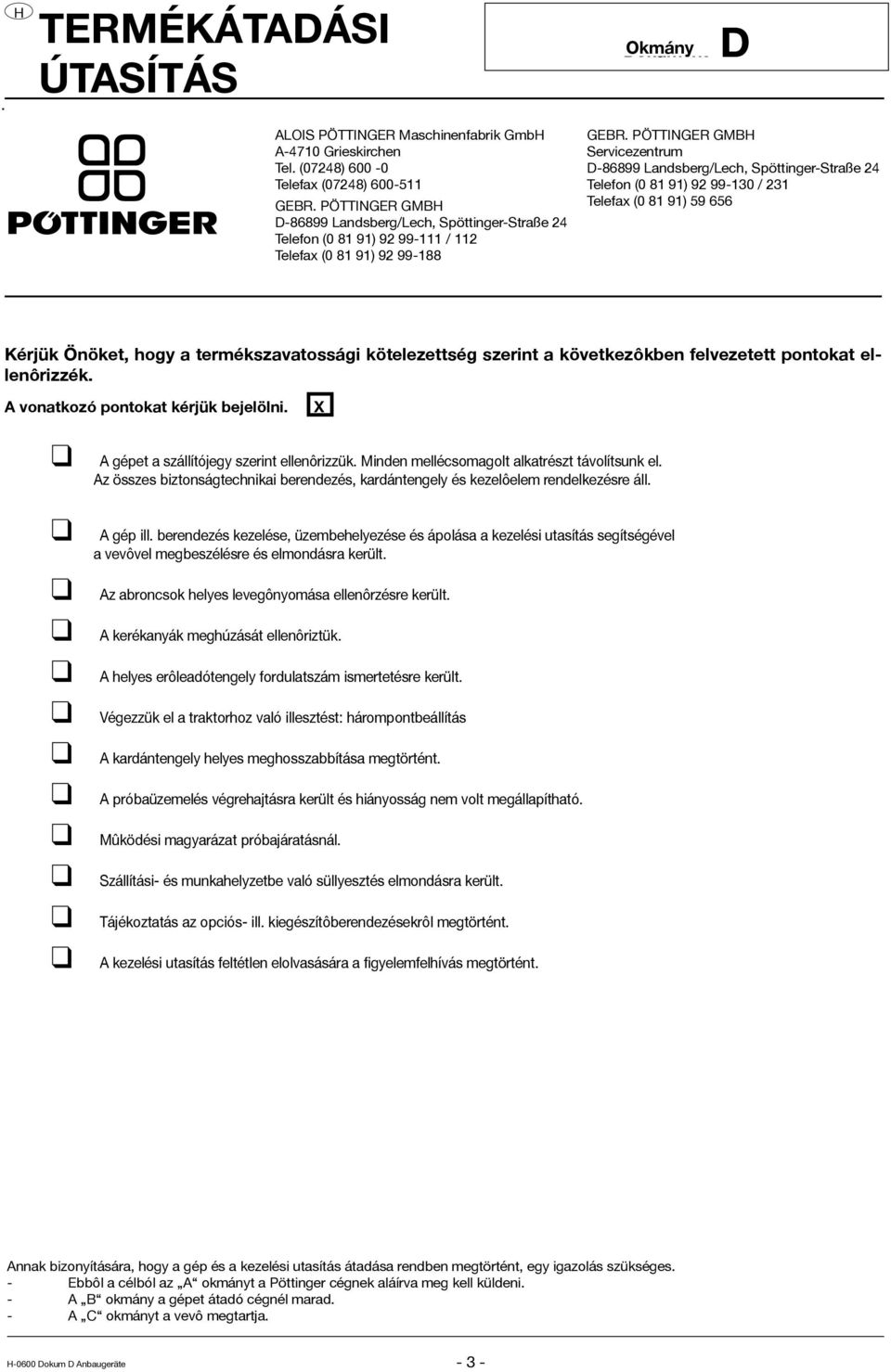

3 TERMÉKÁTADÁSI ÚTASÍTÁS Dokument Okmány D ALOIS PÖTTINGER Maschinenfabrik Gmb A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMB D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 112 Telefax ( ) GEBR. PÖTTINGER GMB Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 231 Telefax ( ) Kérjük Önöket, hogy a termékszavatossági kötelezettség szerint a következôkben felvezetett pontokat ellenôrizzék. A vonatkozó pontokat kérjük bejelölni. X A gépet a szállítójegy szerint ellenôrizzük. Minden mellécsomagolt alkatrészt távolítsunk el. Az összes biztonságtechnikai berendezés, kardántengely és kezelôelem rendelkezésre áll. A gép ill. berendezés kezelése, üzembehelyezése és ápolása a kezelési utasítás segítségével a vevôvel megbeszélésre és elmondásra került. Az abroncsok helyes levegônyomása ellenôrzésre került. A kerékanyák meghúzását ellenôriztük. A helyes erôleadótengely fordulatszám ismertetésre került. Végezzük el a traktorhoz való illesztést: hárompontbeállítás A kardántengely helyes meghosszabbítása megtörtént. A próbaüzemelés végrehajtásra került és hiányosság nem volt megállapítható. Mûködési magyarázat próbajáratásnál. Szállítási- és munkahelyzetbe való süllyesztés elmondásra került. Tájékoztatás az opciós- ill. kiegészítôberendezésekrôl megtörtént. A kezelési utasítás feltétlen elolvasására a figyelemfelhívás megtörtént. Annak bizonyítására, hogy a gép és a kezelési utasítás átadása rendben megtörtént, egy igazolás szükséges. - Ebbôl a célból az A okmányt a Pöttinger cégnek aláírva meg kell küldeni. - A B okmány a gépet átadó cégnél marad. - A C okmányt a vevô megtartja Dokum D Anbaugeräte - -

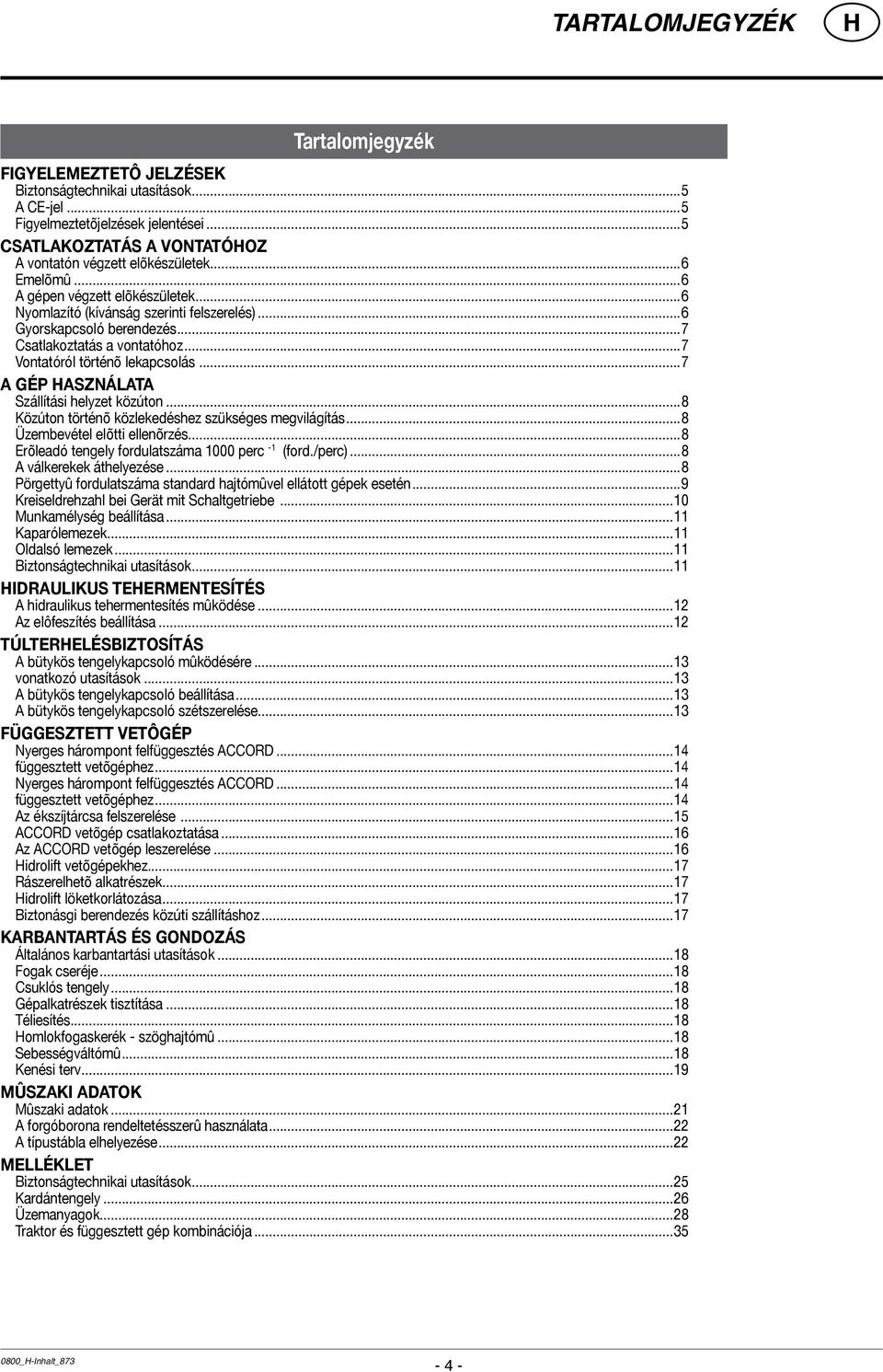

4 TARTALOMJEGYZÉK Tartalomjegyzék FIGYELEMEZTETÔ JELZÉSEK Biztonságtechnikai utasítások...5 A CE-jel...5 Figyelmeztetõjelzések jelentései...5 CSATLAKOZTATÁS A VONTATÓOZ A vontatón végzett elõkészületek...6 Emelõmû...6 A gépen végzett elõkészületek...6 Nyomlazító (kívánság szerinti felszerelés)...6 Gyorskapcsoló berendezés...7 Csatlakoztatás a vontatóhoz...7 Vontatóról történõ lekapcsolás...7 A GÉP ASZNÁLATA Szállítási helyzet közúton...8 Közúton történõ közlekedéshez szükséges megvilágítás...8 Üzembevétel elõtti ellenõrzés...8 Erõleadó tengely fordulatszáma 1000 perc -1 (ford./perc)...8 A válkerekek áthelyezése...8 Pörgettyû fordulatszáma standard hajtómûvel ellátott gépek esetén...9 Kreiseldrehzahl bei Gerät mit Schaltgetriebe...10 Munkamélység beállítása...11 Kaparólemezek...11 Oldalsó lemezek...11 Biztonságtechnikai utasítások...11 IDRAULIKUS TEERMENTESÍTÉS A hidraulikus tehermentesítés mûködése...12 Az elôfeszítés beállítása...12 TÚLTERELÉSBIZTOSÍTÁS A bütykös tengelykapcsoló mûködésére...13 vonatkozó utasítások...13 A bütykös tengelykapcsoló beállítása...13 A bütykös tengelykapcsoló szétszerelése...13 FÜGGESZTETT VETÔGÉP Nyerges hárompont felfüggesztés ACCORD...14 függesztett vetõgéphez...14 Nyerges hárompont felfüggesztés ACCORD...14 függesztett vetõgéphez...14 Az ékszíjtárcsa felszerelése...15 ACCORD vetõgép csatlakoztatása...16 Az ACCORD vetõgép leszerelése...16 idrolift vetõgépekhez...17 Rászerelhetõ alkatrészek...17 idrolift löketkorlátozása...17 Biztonásgi berendezés közúti szállításhoz...17 KARBANTARTÁS ÉS GONDOZÁS Általános karbantartási utasítások...18 Fogak cseréje...18 Csuklós tengely...18 Gépalkatrészek tisztítása...18 Téliesítés...18 omlokfogaskerék - szöghajtómû...18 Sebességváltómû...18 Kenési terv...19 Mûszaki adatok Mûszaki adatok...21 A forgóborona rendeltetésszerû használata...22 A típustábla elhelyezése...22 MELLÉKLET Biztonságtechnikai utasítások...25 Kardántengely...26 Üzemanyagok...28 Traktor és függesztett gép kombinációja _-Inhalt_

5 FIGYELEMEZTETÔ JELZÉSEK A CE-jel A gyártó által felhelyezett CE-jel kifelé dokumentálja, hogy a gép megfelel az Európai Közösség gépgyártási irányelveinek és más elõírásainak. Az EK konformitási nyilatkozat (lásd melléklet). Az EK konformitási nyilatkozat aláírásával a gyártó igazolja, hogy a forgalomba hozott gép minden idevágó biztonságtechnikai- és egészségügyi követelménynek megfelel. Biztonságtechnikai utasítások Ebben a kezelési utasításban minden olyan hely, ami a biztonságot érinti ezzel a jellel van ellátva. Figyelmeztetõjelzések jelentései Veszélyt jelentenek a gép forgó részei. Járó motor nál tartsunk megfelelõ távolságot. bsb 10 Ne nyúljunk a gép azon részeihez, amelyek súlyos zúzódásokat okozhatnak, elsõsorban akkor, amikor ezek még mozgásban vannak. Ne szálljunk fel a gépre ha a hajtócsonkot már csatlakoztatták és a motor jár AZB_

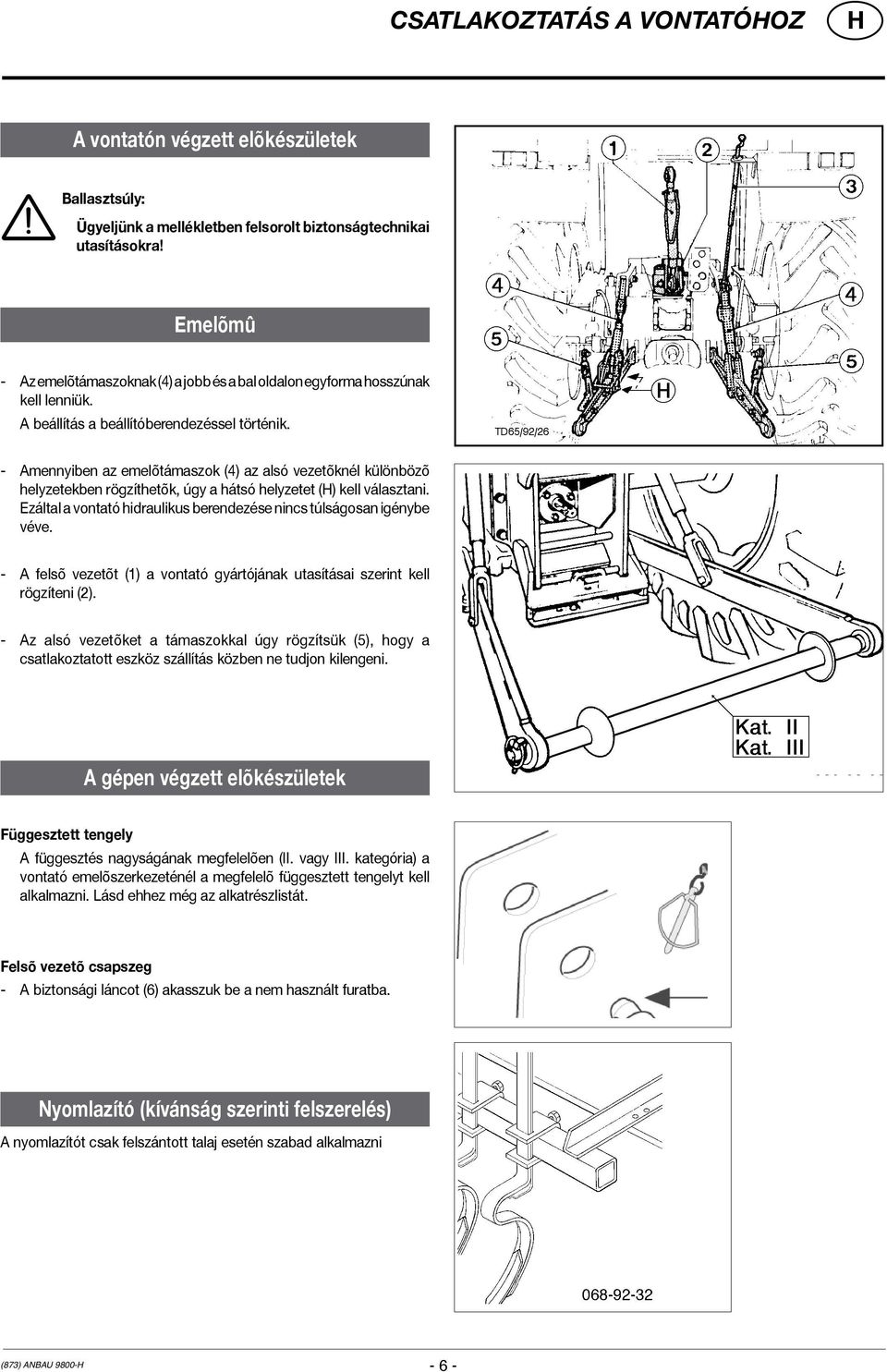

6 CSATLAKOZTATÁS A VONTATÓOZ A vontatón végzett elõkészületek Ballasztsúly: Ügyeljünk a mellékletben felsorolt biztonságtechnikai utasításokra! Emelõmû - Az emelõtámaszoknak (4) a jobb és a bal oldalon egyforma hosszúnak kell lenniük. A beállítás a beállítóberendezéssel történik. - Amennyiben az emelõtámaszok (4) az alsó vezetõknél különbözõ helyzetekben rögzíthetõk, úgy a hátsó helyzetet () kell választani. Ezáltal a vontató hidraulikus berendezése nincs túlságosan igénybe véve. - A felsõ vezetõt (1) a vontató gyártójának utasításai szerint kell rögzíteni (2). - Az alsó vezetõket a támaszokkal úgy rögzítsük (5), hogy a csatlakoztatott eszköz szállítás közben ne tudjon kilengeni. A gépen végzett elõkészületek Függesztett tengely A függesztés nagyságának megfelelõen (II. vagy III. kategória) a vontató emelõszerkezeténél a megfelelõ függesztett tengelyt kell alkalmazni. Lásd ehhez még az alkatrészlistát. Felsõ vezetõ csapszeg - A biztonsági láncot (6) akasszuk be a nem használt furatba. Nyomlazító (kívánság szerinti felszerelés) A nyomlazítót csak felszántott talaj esetén szabad alkalmazni (873) anbau

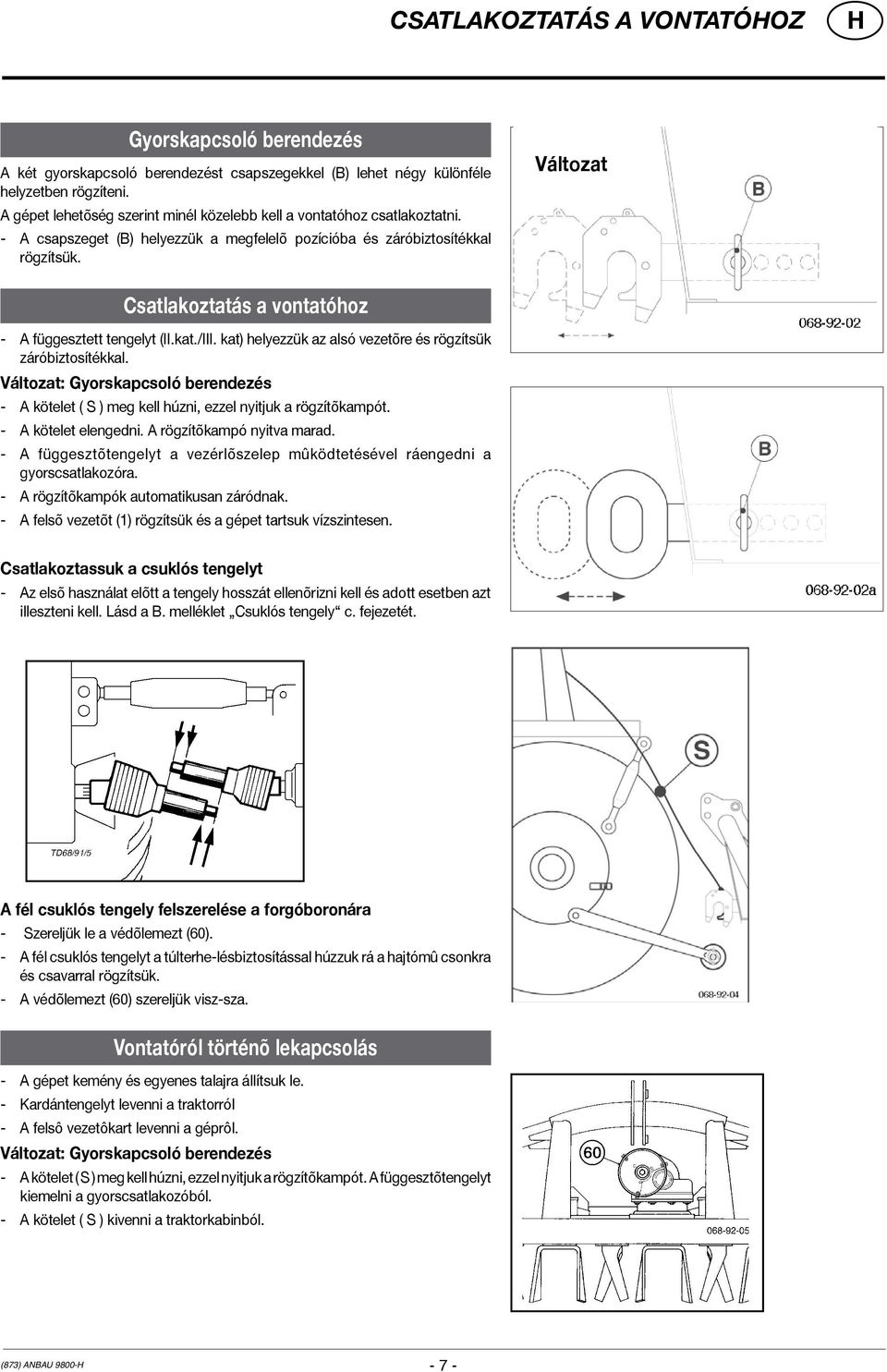

7 CSATLAKOZTATÁS A VONTATÓOZ Gyorskapcsoló berendezés A két gyorskapcsoló berendezést csapszegekkel (B) lehet négy különféle helyzetben rögzíteni. A gépet lehetõség szerint minél közelebb kell a vontatóhoz csatlakoztatni. - A csapszeget (B) helyezzük a megfelelõ pozícióba és záróbiztosítékkal rögzítsük. Változat Csatlakoztatás a vontatóhoz - A függesztett tengelyt (II.kat./III. kat) helyezzük az alsó vezetõre és rögzítsük záróbiztosítékkal. Változat: Gyorskapcsoló berendezés - A kötelet ( S ) meg kell húzni, ezzel nyitjuk a rögzítõkampót. - A kötelet elengedni. A rögzítõkampó nyitva marad. - A függesztõtengelyt a vezérlõszelep mûködtetésével ráengedni a gyorscsatlakozóra. - A rögzítõkampók automatikusan záródnak. - A felsõ vezetõt (1) rögzítsük és a gépet tartsuk vízszintesen. Csatlakoztassuk a csuklós tengelyt - Az elsõ használat elõtt a tengely hosszát ellenõrizni kell és adott esetben azt illeszteni kell. Lásd a B. melléklet Csuklós tengely c. fejezetét. A fél csuklós tengely felszerelése a forgóboronára - Szereljük le a védõlemezt (60). - A fél csuklós tengelyt a túlterhe-lésbiztosítással húzzuk rá a hajtómû csonkra és csavarral rögzítsük. - A védõlemezt (60) szereljük visz-sza. Vontatóról történõ lekapcsolás - A gépet kemény és egyenes talajra állítsuk le. - Kardántengelyt levenni a traktorról - A felsô vezetôkart levenni a géprôl. Változat: Gyorskapcsoló berendezés - A kötelet ( S ) meg kell húzni, ezzel nyitjuk a rögzítõkampót. A függesztõtengelyt kiemelni a gyorscsatlakozóból. - A kötelet ( S ) kivenni a traktorkabinból. (873) anbau

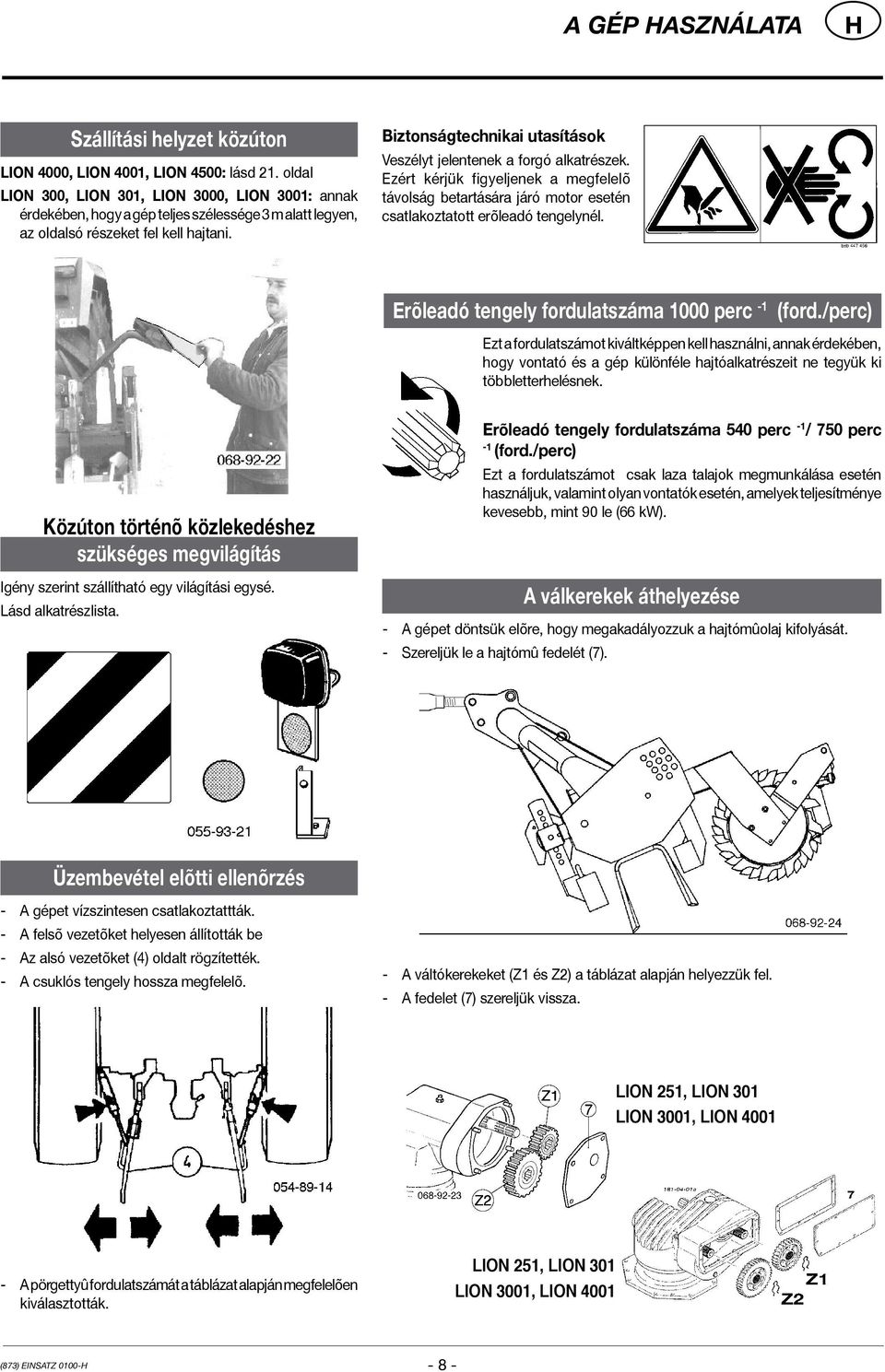

8 A GÉP ASZNÁLATA Szállítási helyzet közúton LION 4000, LION 4001, LION 4500: lásd 21. oldal LION 300, LION 301, LION 3000, LION 3001: annak érdekében, hogy a gép teljes szélessége 3 m alatt legyen, az oldalsó részeket fel kell hajtani. Biztonságtechnikai utasítások Veszélyt jelentenek a forgó alkatrészek. Ezért kérjük figyeljenek a megfelelõ távolság betartására járó motor esetén csatlakoztatott erõleadó tengelynél. Erõleadó tengely fordulatszáma 1000 perc -1 (ford./perc) Ezt a fordulatszámot kiváltképpen kell használni, annak érdekében, hogy vontató és a gép különféle hajtóalkatrészeit ne tegyük ki többletterhelésnek. Erõleadó tengely fordulatszáma 540 perc -1 / 750 perc -1 (ford./perc) Közúton történõ közlekedéshez szükséges megvilágítás Igény szerint szállítható egy világítási egysé. Lásd alkatrészlista. Ezt a fordulatszámot csak laza talajok megmunkálása esetén használjuk, valamint olyan vontatók esetén, amelyek teljesítménye kevesebb, mint 90 le (66 kw). A válkerekek áthelyezése - A gépet döntsük elõre, hogy megakadályozzuk a hajtómûolaj kifolyását. - Szereljük le a hajtómû fedelét (7). Üzembevétel elõtti ellenõrzés - A gépet vízszintesen csatlakoztattták. - A felsõ vezetõket helyesen állították be - Az alsó vezetõket (4) oldalt rögzítették. - A csuklós tengely hossza megfelelõ. - A váltókerekeket (Z1 és Z2) a táblázat alapján helyezzük fel. - A fedelet (7) szereljük vissza. LION 251, LION 301 LION 3001, LION A pörgettyû fordulatszámát a táblázat alapján megfelelõen kiválasztották. LION 251, LION 301 LION 3001, LION 4001 (873) Einsatz

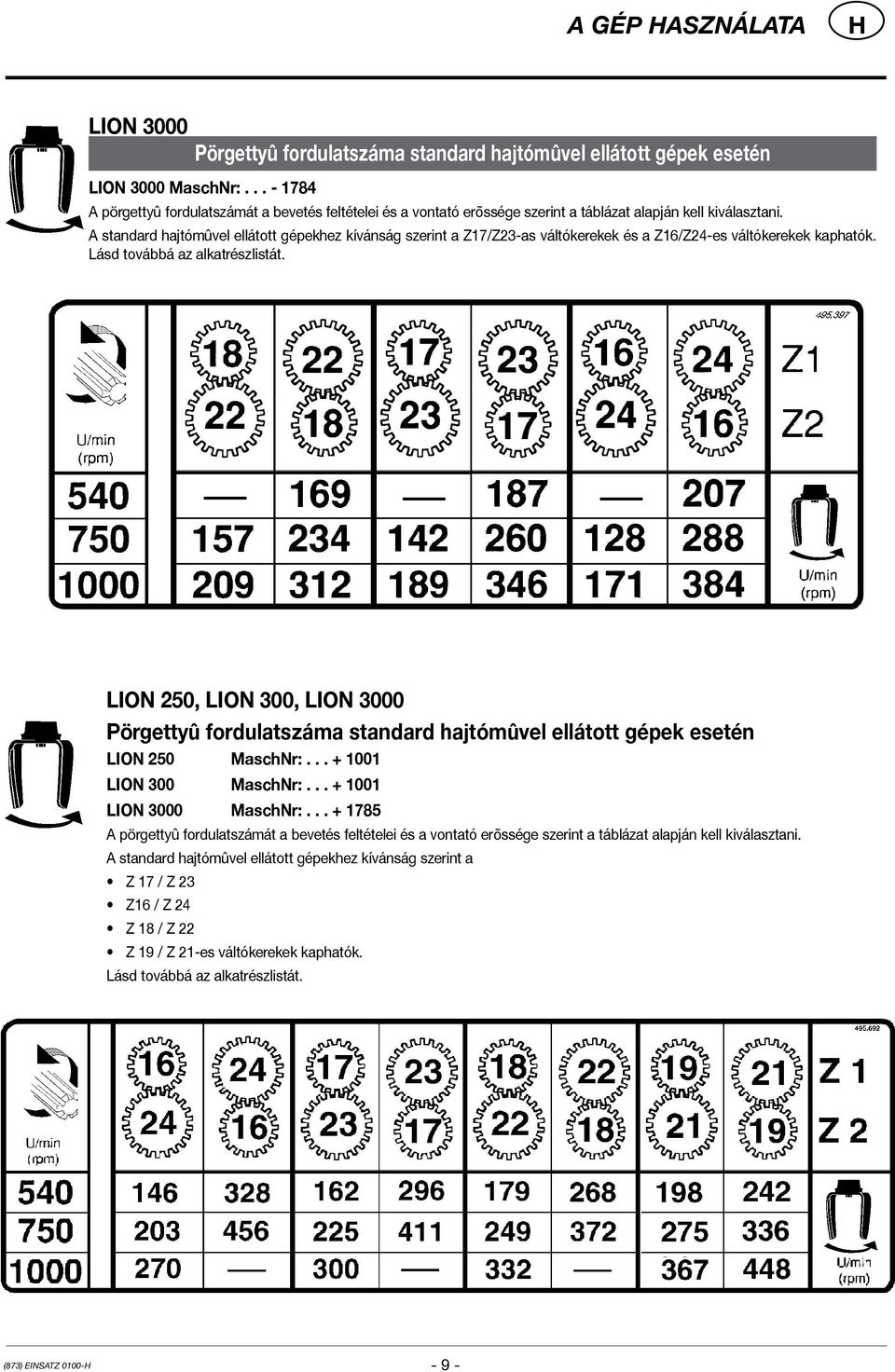

9 A GÉP ASZNÁLATA LION 3000 Pörgettyû fordulatszáma standard hajtómûvel ellátott gépek esetén LION 3000 MaschNr: A pörgettyû fordulatszámát a bevetés feltételei és a vontató erõssége szerint a táblázat alapján kell kiválasztani. A standard hajtómûvel ellátott gépekhez kívánság szerint a Z17/Z23-as váltókerekek és a Z16/Z24-es váltókerekek kaphatók. Lásd továbbá az alkatrészlistát. LION 250, LION 300, LION 3000 Pörgettyû fordulatszáma standard hajtómûvel ellátott gépek esetén LION 250 MaschNr: LION 300 MaschNr: LION 3000 MaschNr: A pörgettyû fordulatszámát a bevetés feltételei és a vontató erõssége szerint a táblázat alapján kell kiválasztani. A standard hajtómûvel ellátott gépekhez kívánság szerint a Z 17 / Z 23 Z16 / Z 24 Z 18 / Z 22 Z 19 / Z 21-es váltókerekek kaphatók. Lásd továbbá az alkatrészlistát. (873) Einsatz

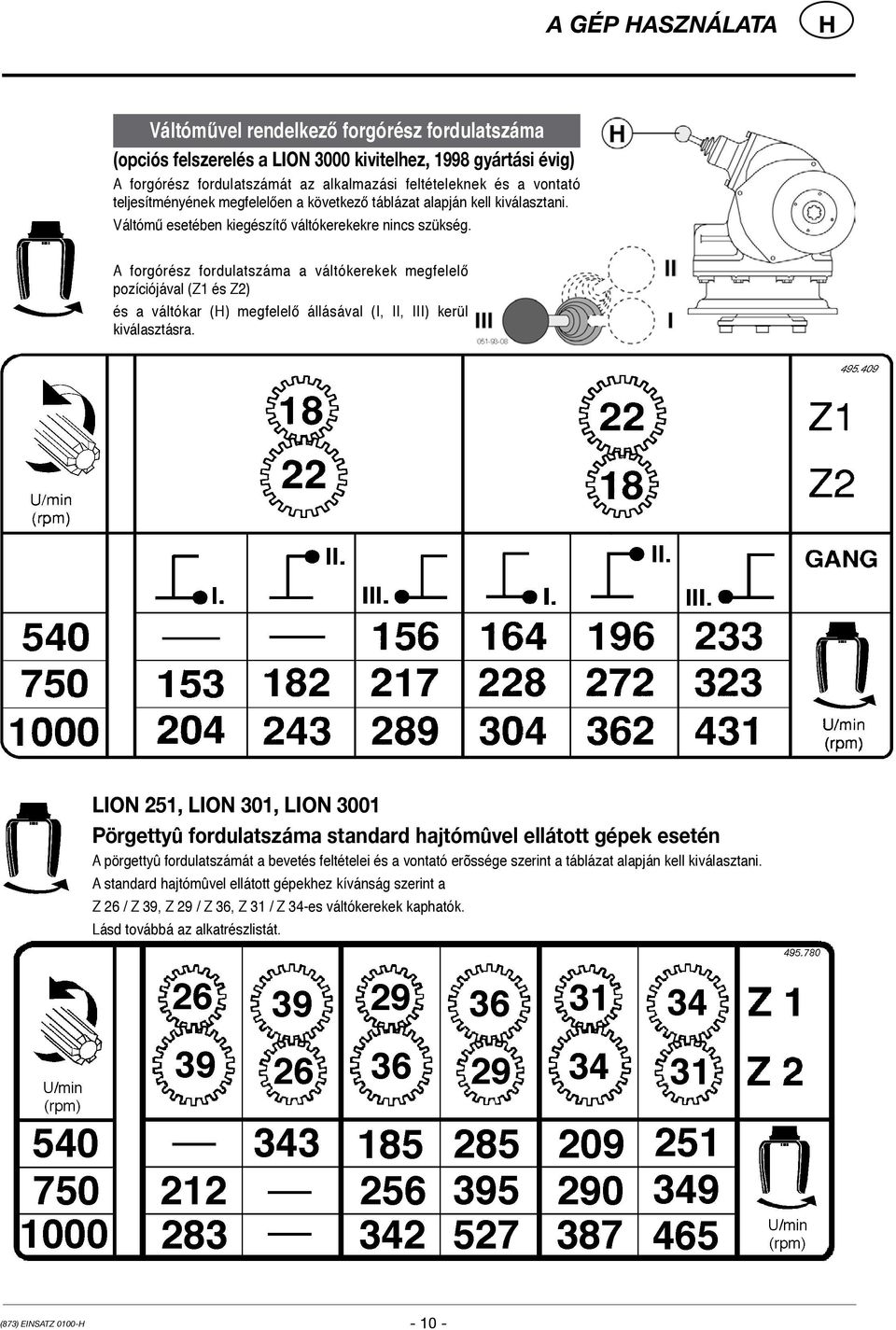

10 A GÉP ASZNÁLATA Váltóművel rendelkező forgórész fordulatszáma (opciós felszerelés a LION 3000 kivitelhez, 1998 gyártási évig) A forgórész fordulatszámát az alkalmazási feltételeknek és a vontató teljesítményének megfelelően a következő táblázat alapján kell kiválasztani. Váltómű esetében kiegészítő váltókerekekre nincs szükség. A forgórész fordulatszáma a váltókerekek megfelelő pozíciójával (Z1 és Z2) és a váltókar () megfelelő állásával (I, II, III) kerül kiválasztásra. LION 251, LION 301, LION 3001 Pörgettyû fordulatszáma standard hajtómûvel ellátott gépek esetén A pörgettyû fordulatszámát a bevetés feltételei és a vontató erõssége szerint a táblázat alapján kell kiválasztani. A standard hajtómûvel ellátott gépekhez kívánság szerint a Z 26 / Z 39, Z 29 / Z 36, Z 31 / Z 34-es váltókerekek kaphatók. Lásd továbbá az alkatrészlistát. (873) Einsatz

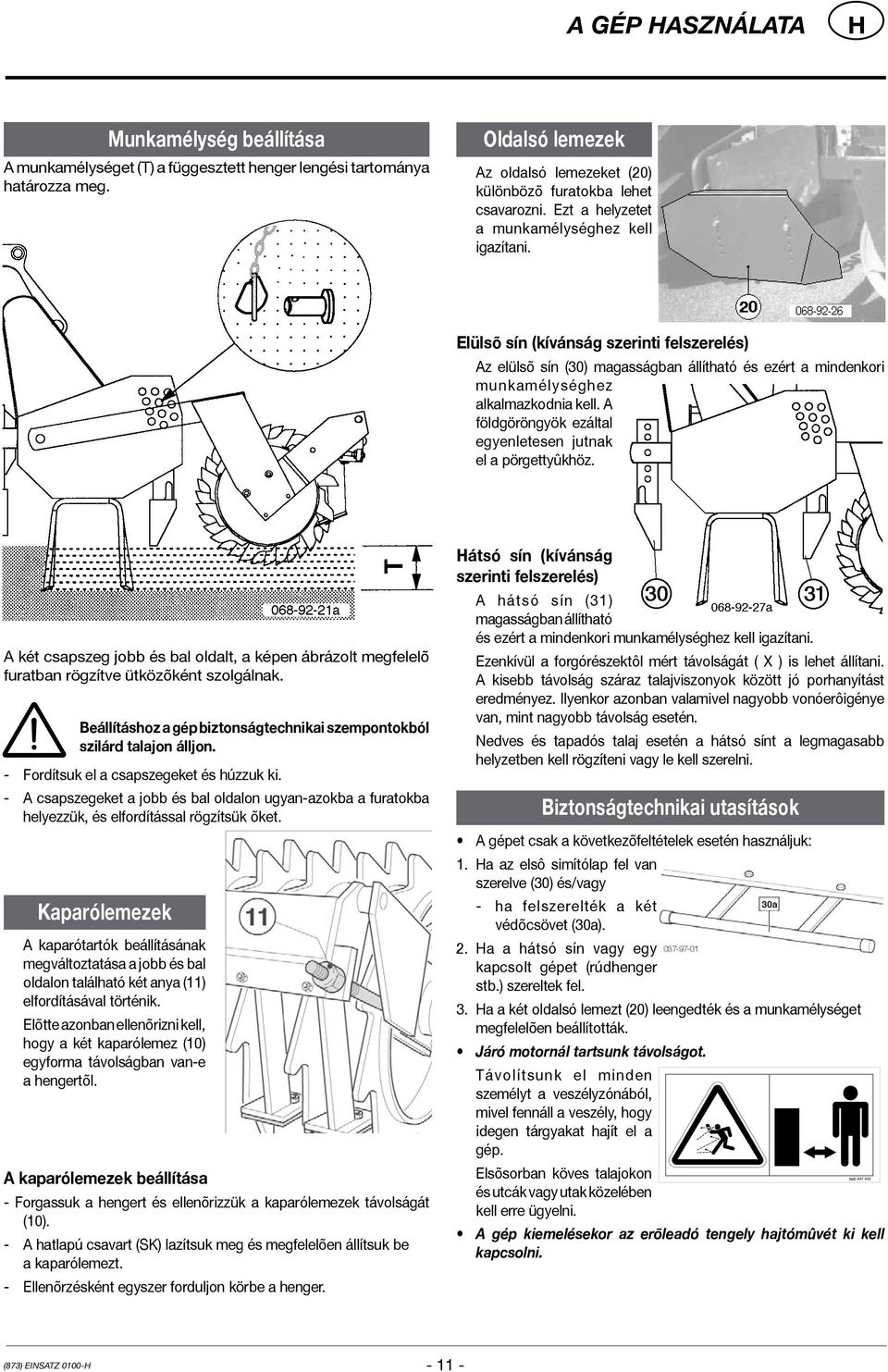

11 A GÉP ASZNÁLATA Munkamélység beállítása A munkamélységet (T) a függesztett henger lengési tartománya határozza meg. Oldalsó lemezek Az oldalsó lemezeket (20) különbözõ furatokba lehet csavarozni. Ezt a helyzetet a munkamélységhez kell igazítani. Elülsõ sín (kívánság szerinti felszerelés) Az elülsõ sín (30) magasságban állítható és ezért a mindenkori munkamélységhez alkalmazkodnia kell. A földgöröngyök ezáltal egyenletesen jutnak el a pörgettyûkhöz. A két csapszeg jobb és bal oldalt, a képen ábrázolt megfelelõ furatban rögzítve ütközõként szolgálnak. Beállításhoz a gép biztonságtechnikai szempontokból szilárd talajon álljon. - Fordítsuk el a csapszegeket és húzzuk ki. - A csapszegeket a jobb és bal oldalon ugyan-azokba a furatokba helyezzük, és elfordítással rögzítsük õket. Kaparólemezek A kaparótartók beállításának megváltoztatása a jobb és bal oldalon található két anya (11) elfordításával történik. Elõtte azonban ellenõrizni kell, hogy a két kaparólemez (10) egyforma távolságban van-e a hengertõl. A kaparólemezek beállítása - Forgassuk a hengert és ellenõrizzük a kaparólemezek távolságát (10). - A hatlapú csavart (SK) lazítsuk meg és megfelelõen állítsuk be a kaparólemezt. - Ellenõrzésként egyszer forduljon körbe a henger. átsó sín (kívánság szerinti felszerelés) A hátsó sín (31) magasságban állítható és ezért a mindenkori munkamélységhez kell igazítani. Ezenkívül a forgórészektôl mért távolságát ( X ) is lehet állítani. A kisebb távolság száraz talajviszonyok között jó porhanyítást eredményez. Ilyenkor azonban valamivel nagyobb vonóerôigénye van, mint nagyobb távolság esetén. Nedves és tapadós talaj esetén a hátsó sínt a legmagasabb helyzetben kell rögzíteni vagy le kell szerelni. Biztonságtechnikai utasítások A gépet csak a következõfeltételek esetén használjuk: 1. a az elsô simítólap fel van szerelve (30) és/vagy - ha felszerelték a két védõcsövet (30a). 2. a a hátsó sín vagy egy kapcsolt gépet (rúdhenger stb.) szereltek fel. 3. a a két oldalsó lemezt (20) leengedték és a munkamélységet megfelelõen beállították. Járó motornál tartsunk távolságot. Távolítsunk el minden személyt a veszélyzónából, mivel fennáll a veszély, hogy idegen tárgyakat hajít el a gép. Elsõsorban köves talajokon bsb 10 és utcák vagy utak közelében kell erre ügyelni. A gép kiemelésekor az erõleadó tengely hajtómûvét ki kell kapcsolni. (873) Einsatz

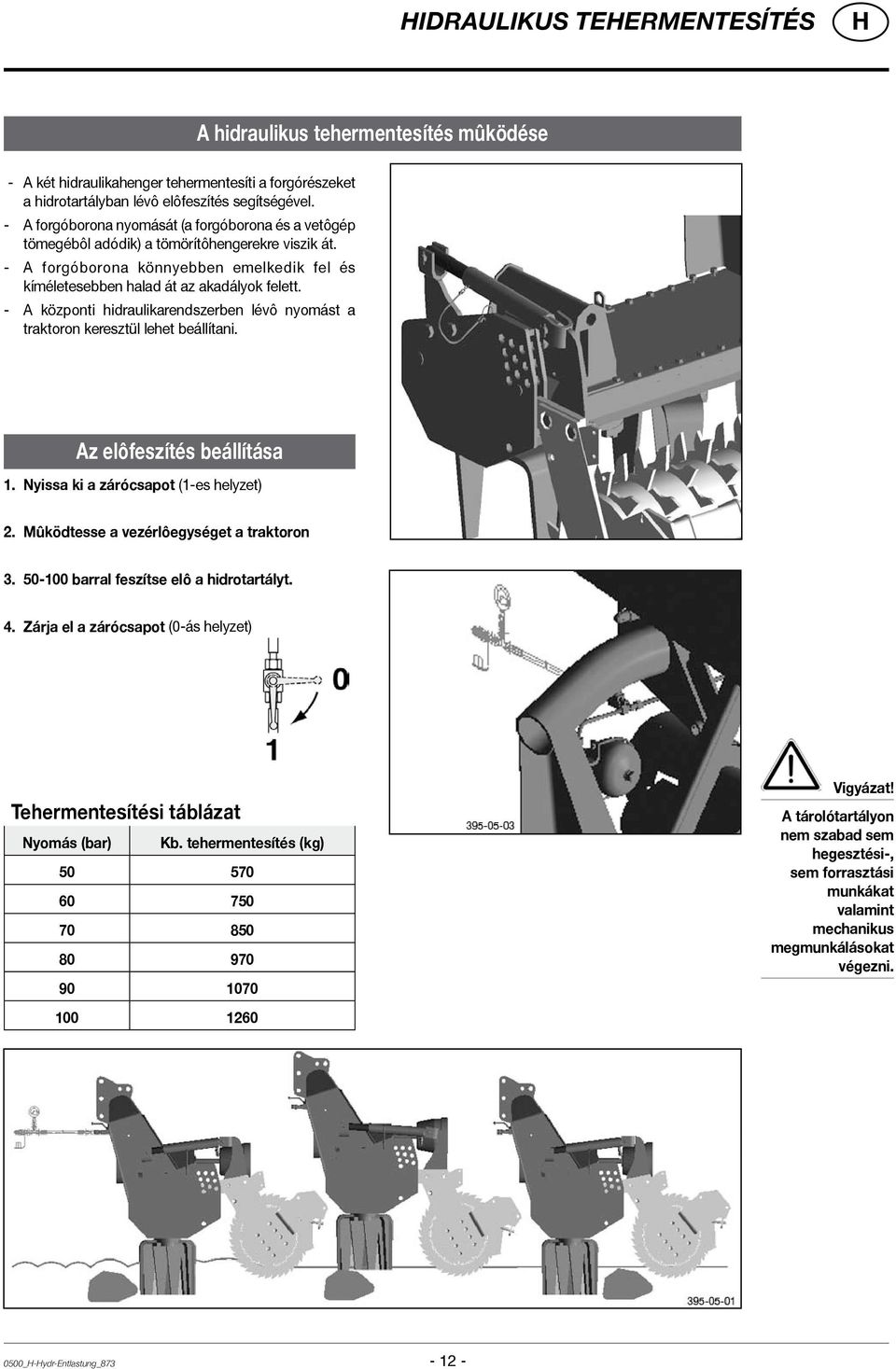

12 IDRAULIKUS TEERMENTESÍTÉS A hidraulikus tehermentesítés mûködése - A két hidraulikahenger tehermentesíti a forgórészeket a hidrotartályban lévô elôfeszítés segítségével. - A forgóborona nyomását (a forgóborona és a vetôgép tömegébôl adódik) a tömörítôhengerekre viszik át. - A forgóborona könnyebben emelkedik fel és kíméletesebben halad át az akadályok felett. - A központi hidraulikarendszerben lévô nyomást a traktoron keresztül lehet beállítani. Az elôfeszítés beállítása 1. Nyissa ki a zárócsapot (1-es helyzet) 2. Mûködtesse a vezérlôegységet a traktoron barral feszítse elô a hidrotartályt. 4. Zárja el a zárócsapot (0-ás helyzet) Tehermentesítési táblázat Nyomás (bar) Kb. tehermentesítés (kg) Vigyázat! A tárolótartályon nem szabad sem hegesztési-, sem forrasztási munkákat valamint mechanikus megmunkálásokat végezni _-ydr-Entlastung_

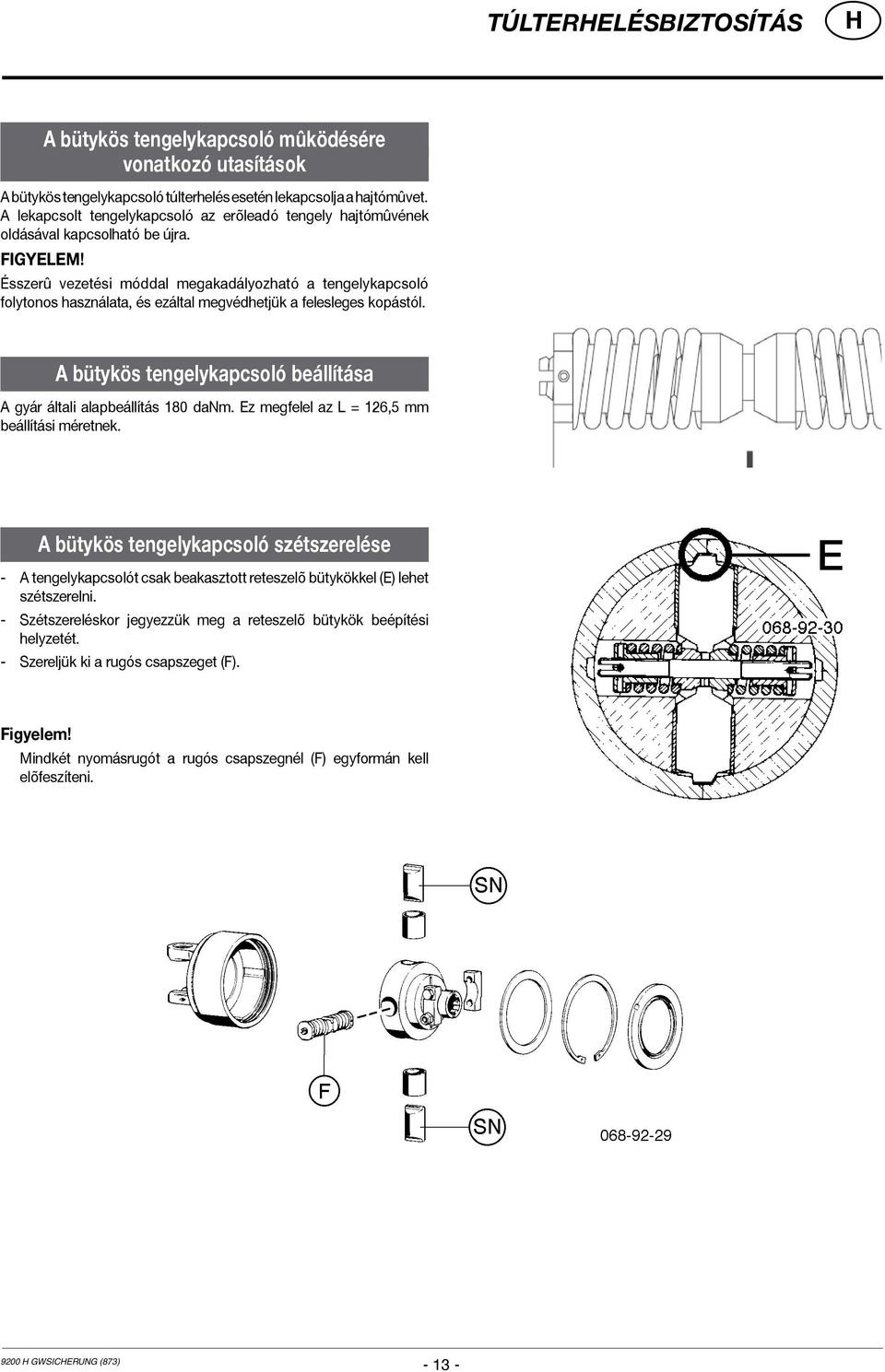

13 TÚLTERELÉSBIZTOSÍTÁS A bütykös tengelykapcsoló mûködésére vonatkozó utasítások A bütykös tengelykapcsoló túlterhelés esetén lekapcsolja a hajtómûvet. A lekapcsolt tengelykapcsoló az erõleadó tengely hajtómûvének oldásával kapcsolható be újra. FIGYELEM! Ésszerû vezetési móddal megakadályozható a tengelykapcsoló folytonos használata, és ezáltal megvédhetjük a felesleges kopástól. A bütykös tengelykapcsoló beállítása A gyár általi alapbeállítás 180 danm. Ez megfelel az L = 126,5 mm beállítási méretnek. A bütykös tengelykapcsoló szétszerelése - A tengelykapcsolót csak beakasztott reteszelõ bütykökkel (E) lehet szétszerelni. - Szétszereléskor jegyezzük meg a reteszelõ bütykök beépítési helyzetét. - Szereljük ki a rugós csapszeget (F). Figyelem! Mindkét nyomásrugót a rugós csapszegnél (F) egyformán kell elõfeszíteni GWSicherung (873)

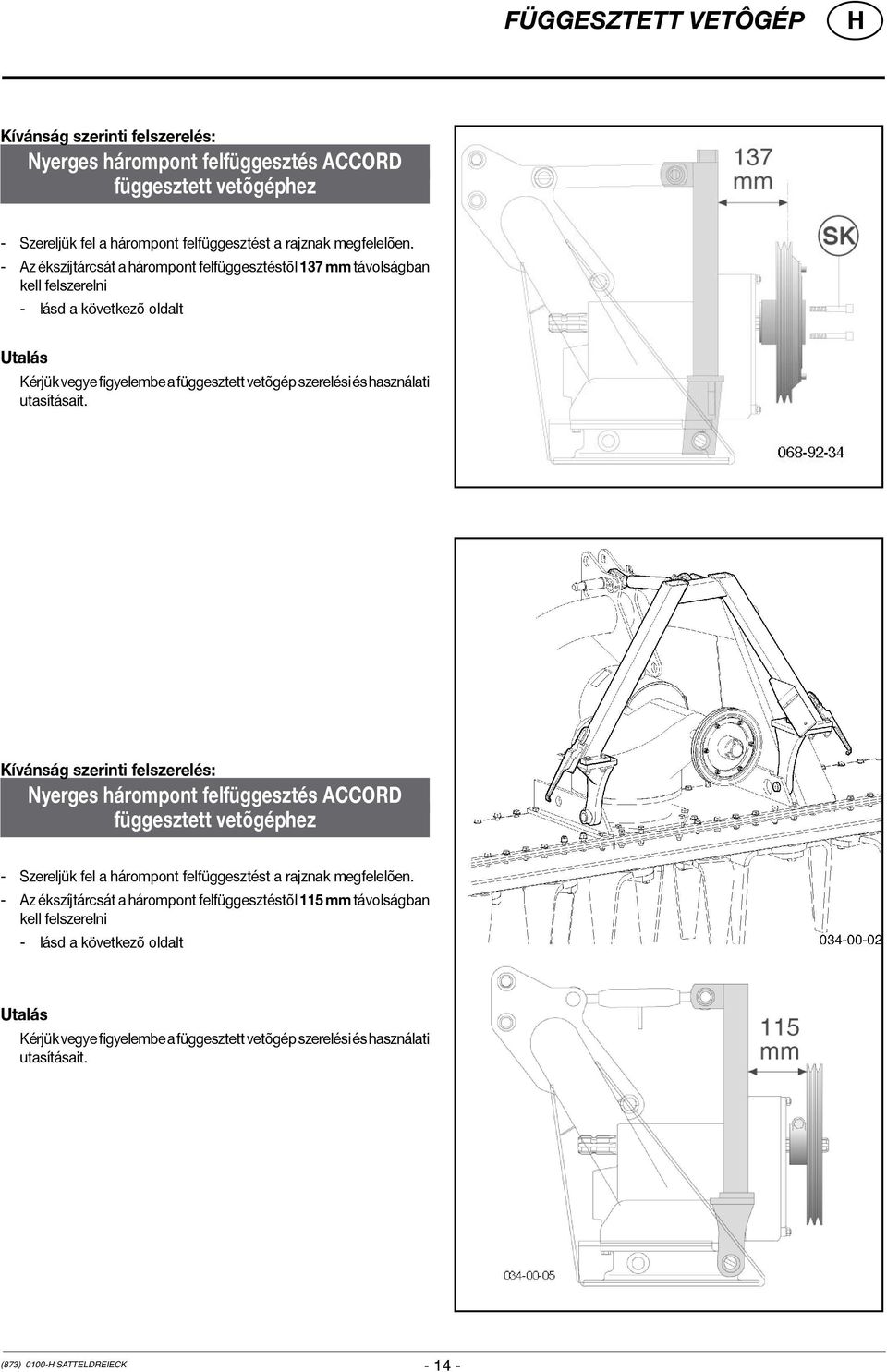

14 FÜGGESZTETT VETÔGÉP Kívánság szerinti felszerelés: Nyerges hárompont felfüggesztés ACCORD függesztett vetõgéphez - Szereljük fel a hárompont felfüggesztést a rajznak megfelelõen. - Az ékszíjtárcsát a hárompont felfüggesztéstõl 137 mm távolságban kell felszerelni - lásd a következõ oldalt Utalás Kérjük vegye figyelembe a függesztett vetõgép szerelési és használati utasításait. Kívánság szerinti felszerelés: Nyerges hárompont felfüggesztés ACCORD függesztett vetõgéphez - Szereljük fel a hárompont felfüggesztést a rajznak megfelelõen. - Az ékszíjtárcsát a hárompont felfüggesztéstõl 115 mm távolságban kell felszerelni - lásd a következõ oldalt Utalás Kérjük vegye figyelembe a függesztett vetõgép szerelési és használati utasításait. (873) Satteldreieck

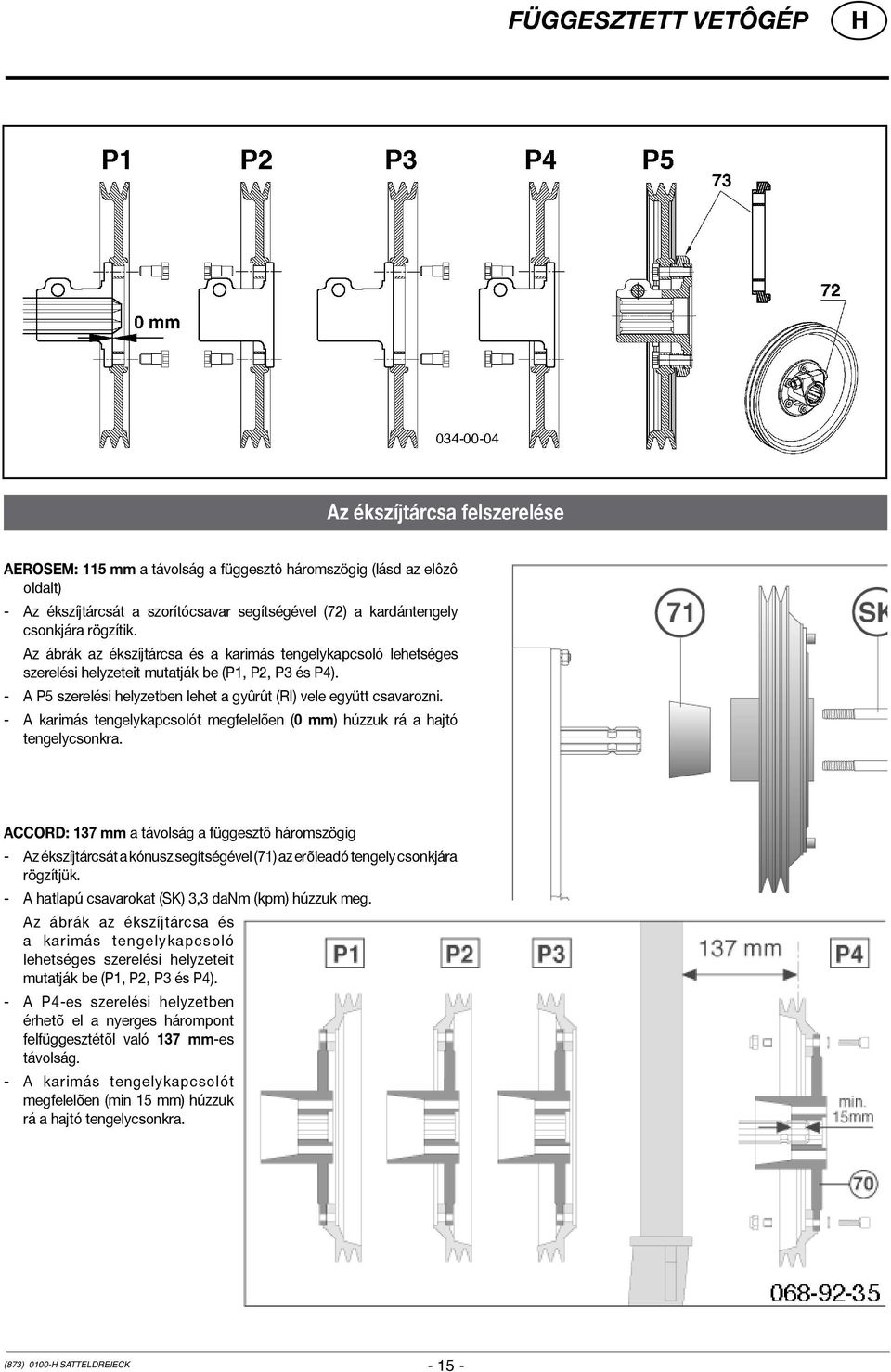

15 FÜGGESZTETT VETÔGÉP Az ékszíjtárcsa felszerelése AEROSEM: 115 mm a távolság a függesztô háromszögig (lásd az elôzô oldalt) - Az ékszíjtárcsát a szorítócsavar segítségével (72) a kardántengely csonkjára rögzítik. Az ábrák az ékszíjtárcsa és a karimás tengelykapcsoló lehetséges szerelési helyzeteit mutatják be (P1, P2, P3 és P4). - A P5 szerelési helyzetben lehet a gyûrût (RI) vele együtt csavarozni. - A karimás tengelykapcsolót megfelelõen (0 mm) húzzuk rá a hajtó tengelycsonkra. ACCORD: 137 mm a távolság a függesztô háromszögig - Az ékszíjtárcsát a kónusz segítségével (71) az erõleadó tengely csonkjára rögzítjük. - A hatlapú csavarokat (SK) 3,3 danm (kpm) húzzuk meg. Az ábrák az ékszíjtárcsa és a karimás tengelykapcsoló lehetséges szerelési helyzeteit mutatják be (P1, P2, P3 és P4). - A P4-es szerelési helyzetben érhetõ el a nyerges hárompont felfüggesztétõl való 137 mm-es távolság. - A karimás tengelykapcsolót megfelelõen (min 15 mm) húzzuk rá a hajtó tengelycsonkra. (873) Satteldreieck

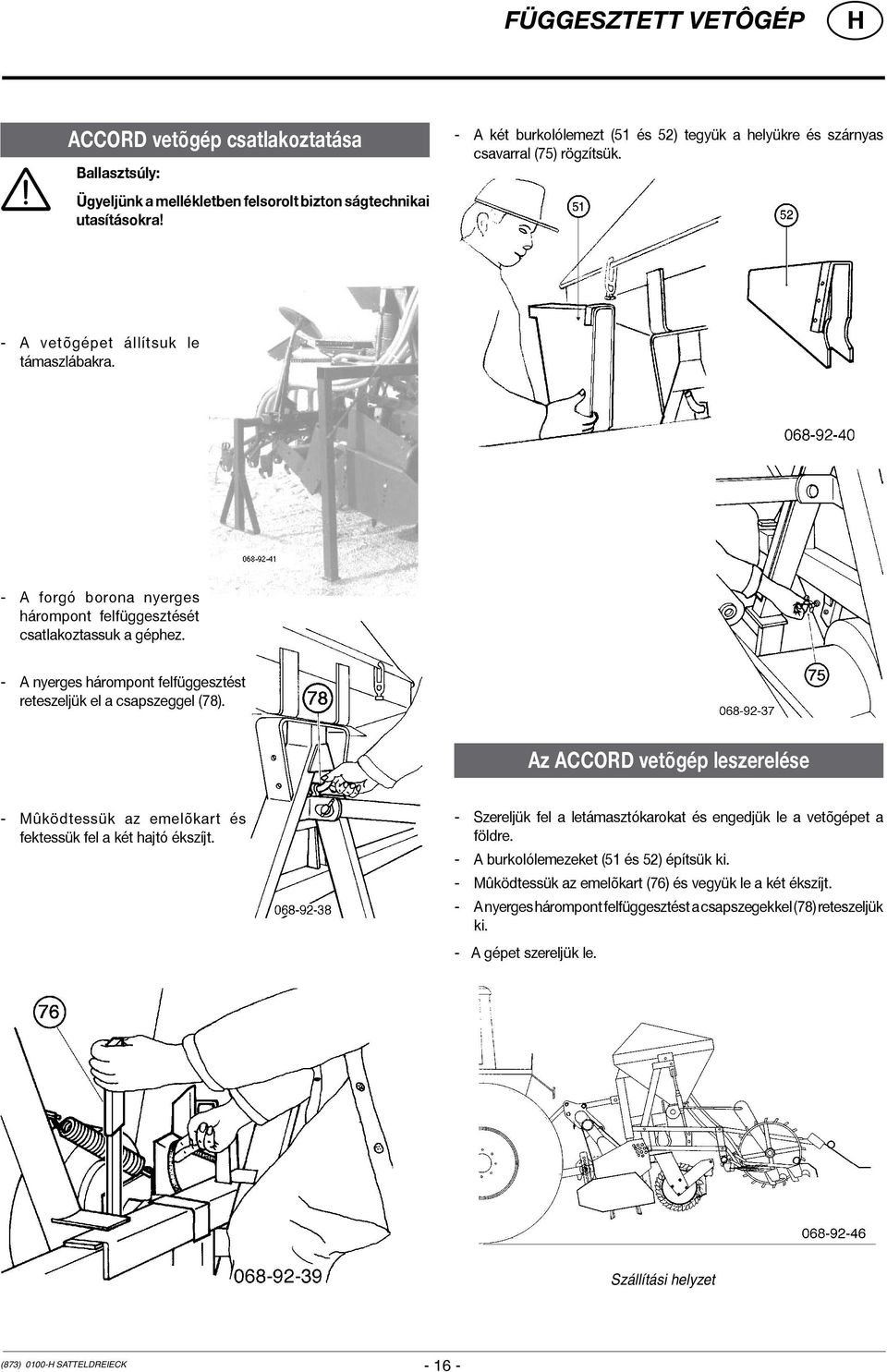

16 FÜGGESZTETT VETÔGÉP ACCORD vetõgép csatlakoztatása Ballasztsúly: Ügyeljünk a mellékletben felsorolt bizton ságtechnikai utasításokra! - A két burkolólemezt (51 és 52) tegyük a helyükre és szárnyas csavarral (75) rögzítsük. - A vetõgépet állítsuk le támaszlábakra. - A forgó borona nyerges hárompont felfüggesztését csatlakoztassuk a géphez. - A nyerges hárompont felfüggesztést reteszeljük el a csapszeggel (78). Az ACCORD vetõgép leszerelése - Mûködtessük az emelõkart és fektessük fel a két hajtó ékszíjt. - Szereljük fel a letámasztókarokat és engedjük le a vetõgépet a földre. - A burkolólemezeket (51 és 52) építsük ki. - Mûködtessük az emelõkart (76) és vegyük le a két ékszíjt. - A nyerges hárompont felfüggesztést a csapszegekkel (78) reteszeljük ki. - A gépet szereljük le. Szállítási helyzet (873) Satteldreieck

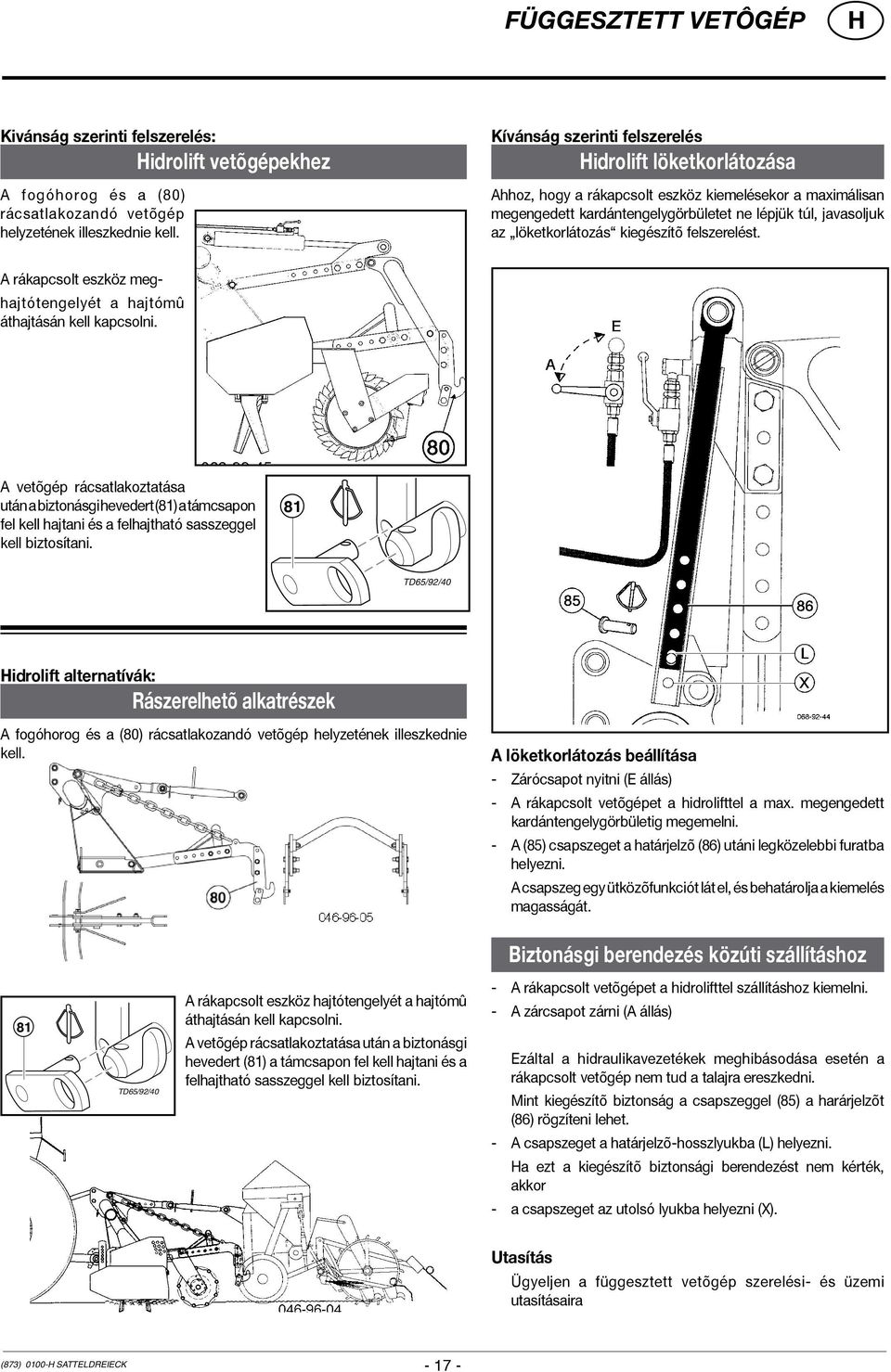

17 FÜGGESZTETT VETÔGÉP Kivánság szerinti felszerelés: idrolift vetõgépekhez A fogóhorog és a (80) rácsatlakozandó vetõgép helyzetének illeszkednie kell. Kívánság szerinti felszerelés idrolift löketkorlátozása Ahhoz, hogy a rákapcsolt eszköz kiemelésekor a maximálisan megengedett kardántengelygörbületet ne lépjük túl, javasoljuk az löketkorlátozás kiegészítõ felszerelést. A rákapcsolt eszköz meghajtótengelyét a hajtómû áthajtásán kell kapcsolni. A vetõgép rácsatlakoztatása után a biztonásgi hevedert (81) a támcsapon fel kell hajtani és a felhajtható sasszeggel kell biztosítani. 81 td65/92/40 idrolift alternatívák: Rászerelhetõ alkatrészek A fogóhorog és a (80) rácsatlakozandó vetõgép helyzetének illeszkednie kell. A löketkorlátozás beállítása - Zárócsapot nyitni (E állás) - A rákapcsolt vetõgépet a hidrolifttel a max. megengedett kardántengelygörbületig megemelni. - A (85) csapszeget a határjelzõ (86) utáni legközelebbi furatba helyezni. A csapszeg egy ütközõfunkciót lát el, és behatárolja a kiemelés magasságát. Biztonásgi berendezés közúti szállításhoz 81 td65/92/40 A rákapcsolt eszköz hajtótengelyét a hajtómû áthajtásán kell kapcsolni. A vetõgép rácsatlakoztatása után a biztonásgi hevedert (81) a támcsapon fel kell hajtani és a felhajtható sasszeggel kell biztosítani. - A rákapcsolt vetõgépet a hidrolifttel szállításhoz kiemelni. - A zárcsapot zárni (A állás) Ezáltal a hidraulikavezetékek meghibásodása esetén a rákapcsolt vetõgép nem tud a talajra ereszkedni. Mint kiegészítõ biztonság a csapszeggel (85) a harárjelzõt (86) rögzíteni lehet. - A csapszeget a határjelzõ-hosszlyukba (L) helyezni. a ezt a kiegészítõ biztonsági berendezést nem kérték, akkor - a csapszeget az utolsó lyukba helyezni (X). Utasítás Ügyeljen a függesztett vetõgép szerelési- és üzemi utasításaira (873) Satteldreieck

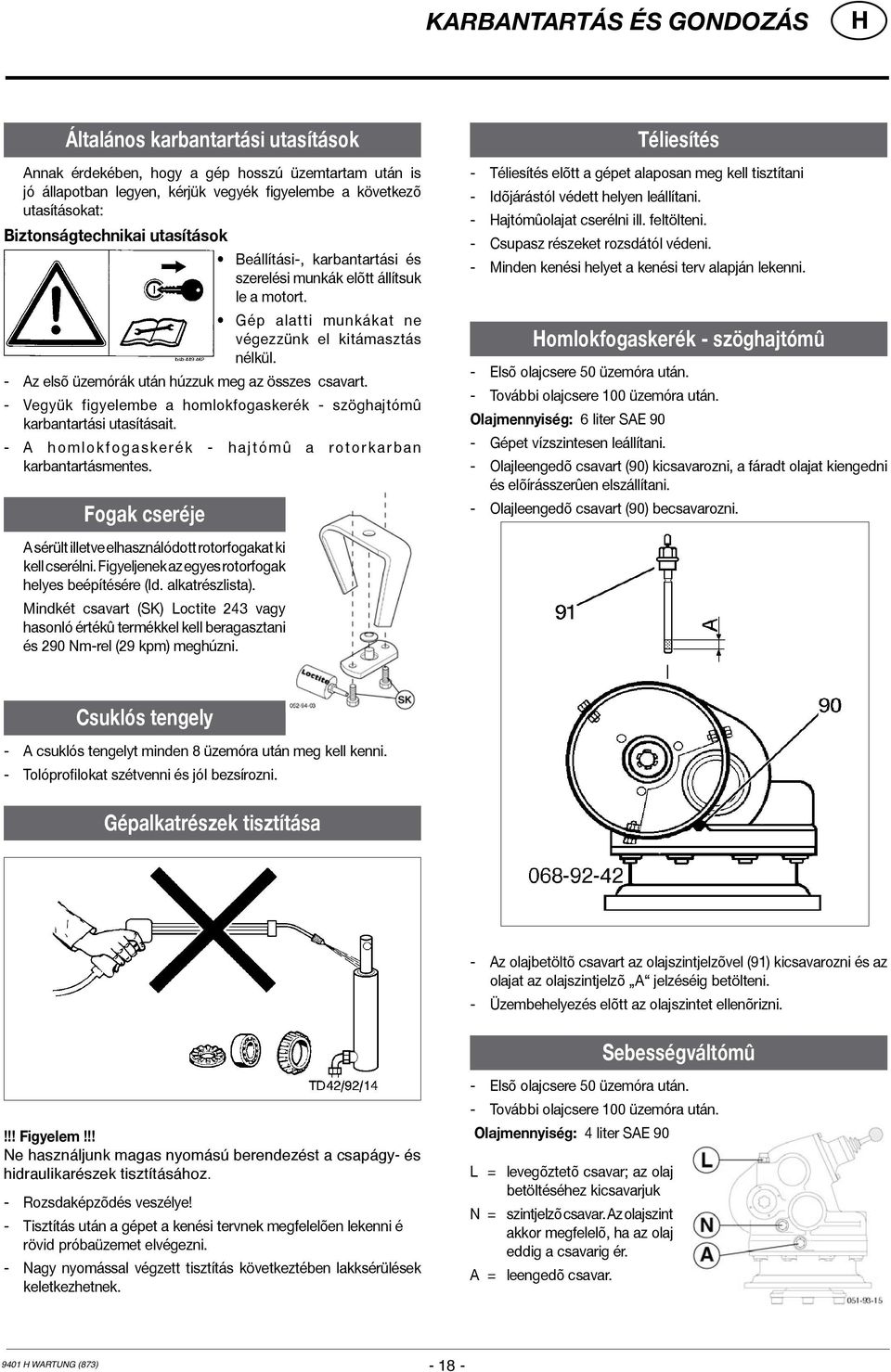

18 KARBANTARTÁS ÉS GONDOZÁS Általános karbantartási utasítások Annak érdekében, hogy a gép hosszú üzemtartam után is jó állapotban legyen, kérjük vegyék figyelembe a következõ utasításokat: Biztonságtechnikai utasítások Beállítási-, karbantartási és szerelési munkák elõtt állítsuk le a motort. Gép alatti munkákat ne végezzünk el kitámasztás nélkül. - Az elsõ üzemórák után húzzuk meg az összes csavart. - Vegyük figyelembe a homlokfogaskerék - szöghajtómû karbantartási utasításait. - A h o m l o k f o g a s k e r é k - h a j t ó m û a ro t o r k a r b a n karbantartásmentes. Fogak cseréje omlokfogaskerék - szöghajtómû - Elsõ olajcsere 50 üzemóra után. - További olajcsere 100 üzemóra után. Olajmennyiség: 6 liter SAE 90 - Gépet vízszintesen leállítani. Téliesítés - Téliesítés elõtt a gépet alaposan meg kell tisztítani - Idõjárástól védett helyen leállítani. - ajtómûolajat cserélni ill. feltölteni. - Csupasz részeket rozsdától védeni. - Minden kenési helyet a kenési terv alapján lekenni. - Olajleengedõ csavart (90) kicsavarozni, a fáradt olajat kiengedni és elõírásszerûen elszállítani. - Olajleengedõ csavart (90) becsavarozni. A sérült illetve elhasználódott rotorfogakat ki kell cserélni. Figyeljenek az egyes rotorfogak helyes beépítésére (ld. alkatrészlista). Mindkét csavart (SK) Loctite 243 vagy hasonló értékû termékkel kell beragasztani és 290 Nm-rel (29 kpm) meghúzni. Csuklós tengely - A csuklós tengelyt minden 8 üzemóra után meg kell kenni. - Tolóprofilokat szétvenni és jól bezsírozni. Gépalkatrészek tisztítása - Az olajbetöltõ csavart az olajszintjelzõvel (91) kicsavarozni és az olajat az olajszintjelzõ A jelzéséig betölteni. - Üzembehelyezés elõtt az olajszintet ellenõrizni. Sebességváltómû!!! Figyelem!!! Ne használjunk magas nyomású berendezést a csapágy- és hidraulikarészek tisztításához. - Rozsdaképzõdés veszélye! - Tisztítás után a gépet a kenési tervnek megfelelõen lekenni é rövid próbaüzemet elvégezni. - Nagy nyomással végzett tisztítás következtében lakksérülések keletkezhetnek. - Elsõ olajcsere 50 üzemóra után. - További olajcsere 100 üzemóra után. Olajmennyiség: 4 liter SAE 90 L = levegõztetõ csavar; az olaj betöltéséhez kicsavarjuk N = szintjelzõ csavar. Az olajszint akkor megfelelõ, ha az olaj eddig a csavarig ér. A = leengedõ csavar WARTUNG (873)

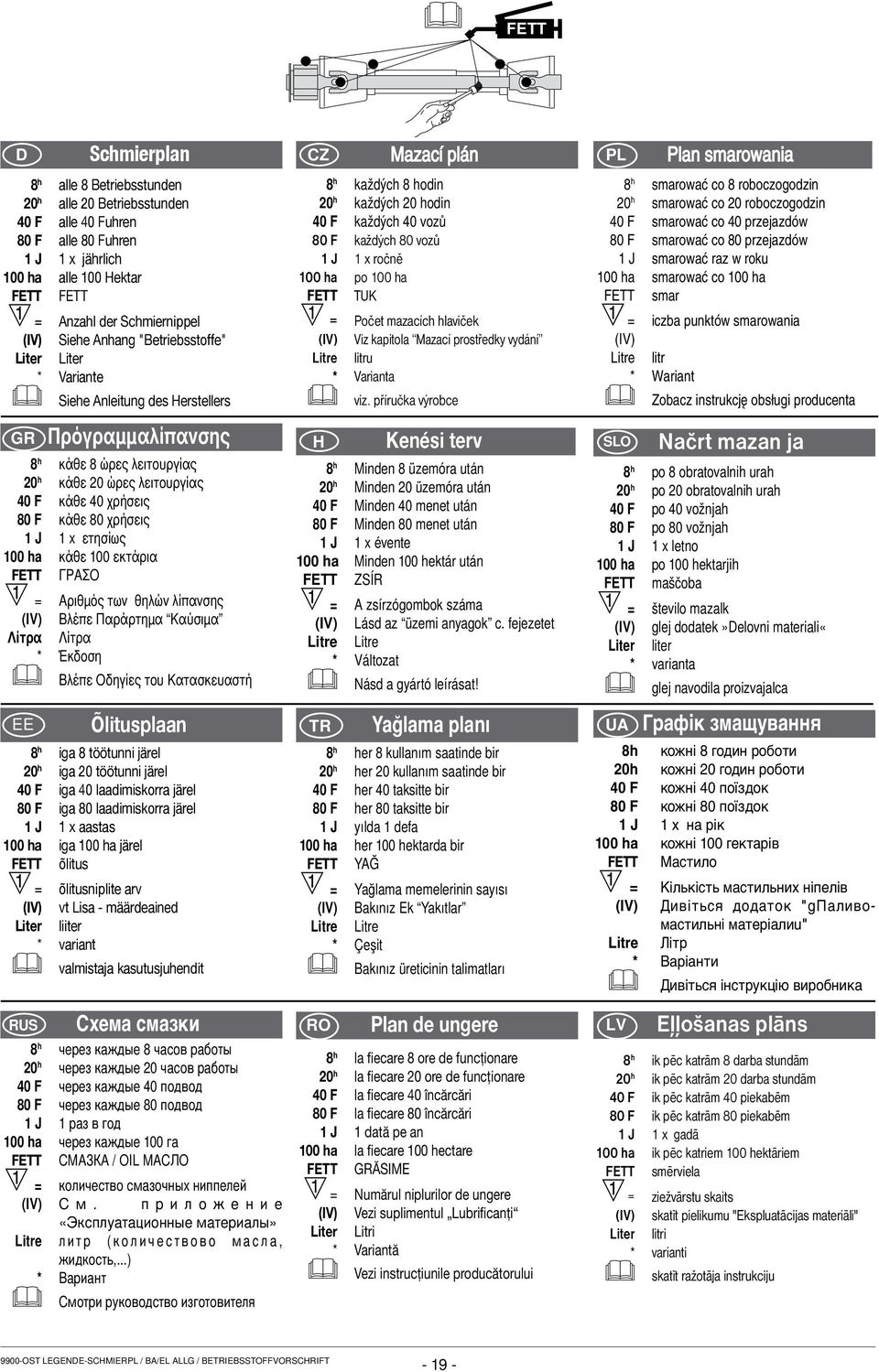

19 FETT D Schmierplan 8 h alle 8 Betriebsstunden 20 h alle 20 Betriebsstunden 40 F alle 40 Fuhren 80 F alle 80 Fuhren 1 J 1 x jährlich 100 ha alle 100 ektar FETT FETT = Anzahl der Schmiernippel (IV) Siehe Anhang "Betriebsstoffe" Liter Liter * Variante GR Siehe Anleitung des erstellers Схема смазки 8 h чеpез каждые 8 часов pаботы 20 h чеpез каждые 20 часов pаботы 40 F чеpез каждые 40 подвод 80 F чеpез каждые 80 подвод 1 J 1 pаз в год RUS Πρόγραμμαλίπανσης 8 h κάθε 8 ώρες λειτουργίας 20 h κάθε 20 ώρες λειτουργίας 40 F κάθε 40 χρήσεις 80 F κάθε 80 χρήσεις 1 J 1 x ετησίως 100 ha κάθε 100 εκτάρια FETT ΓΡΑΣΟ = Αριθμός των θηλών λίπανσης (IV) Βλέπε Παράρτημα Καύσιμα Λίτρα Λίτρα * Έκδοση EE Βλέπε Οδηγίες του Κατασκευαστή Õlitusplaan 8 h iga 8 töötunni järel 20 h iga 20 töötunni järel 40 F iga 40 laadimiskorra järel 80 F iga 80 laadimiskorra järel 1 J 1 x aastas 100 ha iga 100 ha järel FETT õlitus = õlitusniplite arv (IV) vt Lisa - määrdeained Liter liiter * variant valmistaja kasutusjuhendit 100 ha чеpез каждые 100 га FETT СМАЗКА / OIL МАСЛО = количество смазочных ниппелей (IV) С м. п p и л о ж е н и е «Эксплуатационные матеpиалы» Litre л и т p ( к о л и ч е с т в о в о м а с л а, жидкость,...) * Ваpиант Смотpи pуководство изготовителя CZ MazacÌ pl n 8 h každých 8 hodin 20 h každých 20 hodin 40 F každých 40 vozů 80 F každých 80 vozů 1 J 1 x ročně 100 ha po 100 ha FETT TUK = Počet mazacích hlaviček (IV) Viz kapitola Mazací prostředky vydání Litre litru * Varianta viz. příručka výrobce Kenési terv 8 h Minden 8 üzemóra után 20 h Minden 20 üzemóra után 40 F Minden 40 menet után 80 F Minden 80 menet után 1 J 1 x évente 100 ha Minden 100 hektár után FETT ZSÍR = A zsírzógombok száma (IV) Lásd az üzemi anyagok c. fejezetet Litre Litre * Változat TR Násd a gyártó leírásat! Yağlama planı 8 h her 8 kullanım saatinde bir 20 h her 20 kullanım saatinde bir 40 F her 40 taksitte bir 80 F her 80 taksitte bir 1 J yılda 1 defa 100 ha her 100 hektarda bir FETT YAĞ = Yağlama memelerinin sayısı (IV) Bakınız Ek Yakıtlar Litre Litre * Çeşit RO Bakınız üreticinin talimatları Plan de ungere 8 h la fiecare 8 ore de funcţionare 20 h la fiecare 20 ore de funcţionare 40 F la fiecare 40 încărcări 80 F la fiecare 80 încărcări 1 J 1 dată pe an 100 ha la fiecare 100 hectare FETT GRĂSIME = Numărul niplurilor de ungere (IV) Vezi suplimentul Lubrificanţi Liter Litri * Variantă Vezi instrucţiunile producătorului PL SLO UA Plan smarowania 8 h smarowaê co 8 roboczogodzin 20 h smarowaê co 20 roboczogodzin 40 F smarowaê co 40 przejazdûw 80 F smarowaê co 80 przejazdûw 1 J smarowaê raz w roku 100 ha smarowaê co 100 ha FETT smar = iczba punktûw smarowania (IV) Litre litr * Wariant Zobacz instrukcjí obs ugi producenta Načrt mazan ja 8 h po 8 obratovalnih urah 20 h po 20 obratovalnih urah 40 F po 40 vožnjah 80 F po 80 vožnjah 1 J 1 x letno 100 ha po 100 hektarjih FETT maščoba = število mazalk (IV) glej dodatek»delovni materiali«liter liter * varianta glej navodila proizvajalca Графік змащування 8h 20h 40 F кожні 40 поїздок 80 F кожні 80 поїздок 1 J 1 x на рік кожні 8 годин роботи кожні 20 годин роботи 100 hа кожні 100 гектарів FETT Мастило = Кількість мастильних ніпелів (IV) Дивіться додаток "gпаливомастильні матеріалиu" Litre Літр * Варіанти LV Дивіться інструкцію виробника Eļļošanas plāns 8 h ik pēc katrām 8 darba stundām 20 h ik pēc katrām 20 darba stundām 40 F ik pēc katrām 40 piekabēm 80 F ik pēc katrām 80 piekabēm 1 J 1 x gadā 100 ha ik pēc katriem 100 hektāriem FETT smērviela = ziežvārstu skaits (IV) skatīt pielikumu "Ekspluatācijas materiāli" Liter litri * varianti skatīt ražotāja instrukciju 9900-OST Legende-Schmierpl / BA/EL Allg / Betriebsstoffvorschrift

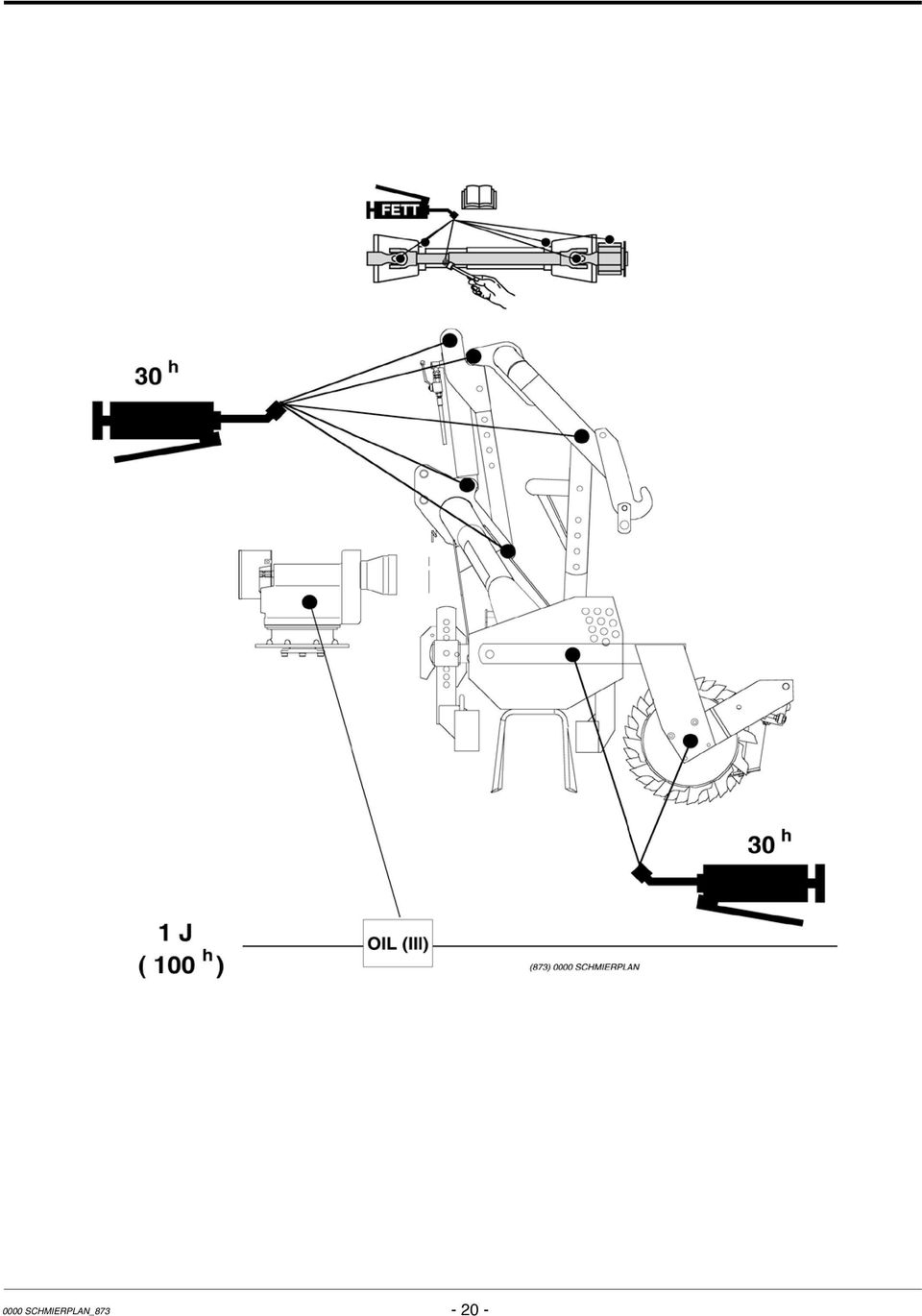

20 0000 SCMIERPLAN_

21 Mûszaki adatok Mûszaki adatok A mûszaki fejlesztés értelmében változtatások joga fenntartva. LION 300 / 301 (Type 8731) LION 3000 / 3001 (Type 873) LION 4000 / 4001 (Type 874) ossz: Törõhengerrel Rúdhengerrel Spirálhengerrel 1,4 m 1,2 m 1,4 m 1,4 m 1,2 m 1,4 m 1,4 m - - Magasság (kb.) 1,3 m 1,3 m 1,3 m Munkaszélesség Szállítási szélesség Boronák száma Munkamélység/foghossz 3,0 m < 3 m / 29 cm 3,0 m < 3 m / 32 cm 4,0 m < 3 m / 32 cm Erõigény min. max. 50 kw (68 le) 134 kw (180 le) 60 kw (82 le) 156kW (210 le) 80 kw (110 le) 186kW (250 le) ajtómû fordulataszáma 1000 / 750 / 540 min -1 (ford./perc) 1000 / 750 / 540 min -1 (ford./perc) 1000 min -1 (ford./perc) Súly - alapgép Tömörítõhengerrel 500 mm Ø (kb.) Törõhengerrel420 mm Ø (kb.) Rúdhengerrel 370 mm Ø (kb.) Rúdhengerrel 420 mm Ø (kb.) Rúdhengerrel 540 mm Ø (kb.) Spirálhengerrel (kb.) 894 kg 1325 kg 1195 kg 1035 kg 1090 kg kg 980 kg 1455 kg 1325 kg 1165 kg 1220 kg 1260 kg 1315 kg 1290 kg 1750 kg Tartós hangnyomási szint <70 db(a) <70 db(a) <70 db(a) Technische Daten_

22 Mûszaki adatok A típustábla elhelyezése A gyártási szám a mellékelten bemutatott típustáblán és a keretbe beütve látható. Garanciális eseteket és felmerülõ kérdéseket ezen gyártási szám megadása nélkül nem tudunk feldolgozni. Kérjük, hogy a jármû/munkagép átvétele után azonnal vezesse fel ezt a számot a kezelési utasítás címlapjára. A forgóborona rendeltetésszerû használata A LION forgóborona kizárólag a szokásos mezõgazdasági munkák végzésére alkalmas. A talaj feslõ rétegének elõkészítéséhez a következõ vetéshez. Minden ettõl eltérõ alkalmazás nem rendeltetésszerûnek minõsül. Az ebbõl eredõ károkért a gyártó nem szavatol; ezen esetekben a kockázatot az üzemeltetõ viseli. A rendeltetésszerû használat körébe tartozik a gyártó által elõirt gondozási és karbantartási utasítások betartása is. Kiegészítõ berendezés: Ütközõsín Nyomlazító (4 darab) idrolift a vetõgéphez A hidrolift löketkorlátozása Nyerges hárompont felfüggesztés a pneumatikus függesztett vetõgéphez. LION 300 LION 3000 LION 4000 LION 301 LION 3001 LION 4001 Áthajtás LION 301 LION 3001 LION 4001 Cserefogaskerekek (Z1, Z2) - Lásd a használat c. fejezetet Technische Daten_

23 MELLÉKLET -Anhang Titelblatt _BA-Allgemein

24 ogy az eredetit ne hamisítsák Az eredeti Pöttinger alkatrészekkel jobban tud dolgozni Minôség és méretpontosság - Üzembiztosság. Megbízható mûködés Nagyobb élettartam - Gazdaságosság. Garantáltan rendelkezésére áll az Ön Pöttinger kereskedôjénél. a Ön olyan döntés elôtt áll, hogy Eredetit vagy utángyártottat? Akkor a döntést gyakran az ár határozza meg. De egy olcsó vétel néha igen drága tud lenni Ezért ügyeljen vásárláskor a négylevelû lóherével ellátott eredeti alkatrészekre! -Anhang Titelblatt _BA-Allgemein

25 Biztonságtechnikai utasítások A-melléklet Biztonságtechnikai utasítások Ebben a kezelési utasításban minden olyan hely, ami a biztonságot érinti ezzel a jellel van ellátva. 1.) Rendeltetésszerû használat a. Lásd mûszaki adatok. b. A rendeltetésszerû használat körébe tartozik a gyártó által készített üzemeltetési ápolásiés karbantartási utasítások betartása is. 2.) Alkatrészek a. Eredeti alkatrészek és tartozékok speciálisan ezekhez a gépekhez ill. berendezésekhez készültek. b. Nyomatékosan felhívjuk a figyelmet arra, hogy a nem általunk szállított eredeti alkatrészek és tartozékok általunk nem kerültek bevizsgálásra és jóváhagyásra sem. c. Ilyen termékek beépítése és/vagy alkalmazása bizonyos körülmények között az Ön gépének általunk megadott tulajdonságait negatívan befolyásolhatják. Azokért a károkért, amelyek a nem eredeti alkatrészek és tartozékok alkalmazása miatt keletkeztek a gyártó semmiféle felelôsséget nem vállal. d. A gépen történô önhatalmú változtatások, valamint idegen szerkezeti elemek rászerelése a gépre a gyártó szavatosságát kizárja. 3.) Védôberendezések Az összes védôberendezésnek a gépre rászerelve és megfelelô állapotban kell lennie. Az elkopott és sérült burkolatokat vagy védôkereteket idôben fel kell újítani. 4.) Üzembehelyezés elôtt a. A munka megkezdése elôtt az üzemeltetô minden mûködtetô szerkezetet, valamint a munkamenetet meg kell, hogy ismerje. Az üzembehelyezés alatt ez már túl késô! b. A jármû vagy a gép üzembehelyezése elôtt ellenôrizni kell a közlekedésiés üzembiztonsági feltételeket. 5.) Azbeszt Bizonyos kereskedelmi alkatrészek mûszaki okok miatt azbesztet tartalmazhatnak. Figyeljük az alkatrészek jelzését. 6.) Személyek szállítása tilos a. Személyek szállítása a gépen nem megengedett. b. A gépet a közutakon csak a közútra elôírt pozícióban szabad szállítani. 7.) Menetsebesség munkagéppel való felszerelés esetében a. A vontatójármû elôl és hátul elegendô mennyiségû ballasztsúllyal van ellátva, hogy a kormányozhatóságot és a fékezhetôséget biztosítsa (a jármû önsúlyának legalább 20%-a a mellsô tengelyre essen). b. A menettulajdonságokat közúton a munkagé pek befolyásolják. A haladási módot minden kor a domborzatiés talajviszonyokhoz kell igazítani. c. K a n y a r m e n e t b e n Kg v o n t a t o t t k o c s i v a l 20% e z e n k í v ü l m é g a kirakodás távolságát és a munkagép lendsúlyát is figyelemmel kell kísérni! d. Kanyarmenetben vontatott vagy nyerges felfüggesztésû munkagépek esetében ezenkívül még a kinyúlási távolságot és a munkagép lendsúlyát is figyelembe kell venni! 8.) Általános tudnivalók a. Mielôtt munkagépeket a hárompontfelfüggesztésre akasztunk a rendszerkart olyan állásba kell hozni, hogy véletlen emelés vagy süllyesztés lehetetlen legyen! b. Munkagépeknek a traktorra való csatolása közben sérülés veszélye áll fenn! c. A hárompontrudazat tartományában sérülés veszélye állhat fenn a nyírózúzó helyeken! d. Külsô mûködtetésnél a tevékenység közben ne lépjünk a traktor és a munkagép közé! e. A kardántengely felés leszerelése csak leállított motornál végezhetô. f. Felemelt munkagéppel történô közúti közlekedésnél a kezelôkart lesüllyedés ellen reteszelni kell. g. A traktor elhagyása elôtt a munkagépeket eresszük le a talajra - a gyujtáskulcsot húzzuk ki! h. A traktor és a munkagép között senki sem tartózkodhat anélkül, hogy a jármû elgördülés ellen rögzítôfékkel és/vagy alátétékekkel biztosítva ne legyen! i. Minden ápolási-, karbantartási-, és átszerelési munkánál a meghajtómotort le kell állítani és a meghajtókardántengelyt ki kell húzni. 9.) A gép tisztítása A csapágyakat és hidraulika alkatrészeket ne tisztítsuk nagynyomású tisztítóberendezéssel 9400_-Anhang A_Sicherheit - A 1 -

26 Melléklet - B KARDÁNTENGELY A kardántengely illesztése Munkavédelmi eligazítások A helyes hossz az egymás mellé helyezett kardántengelyfelek alapján állapítható meg. A gép üzembehelyezésénél a jóváhagyott hajtótengelycsonk fordulatszámát nem szabad túllépni. - A tengelycsonk lekapcsolása után a munkagép még utánforoghat. Csak akkor szabad rajta munkát végezni, ha a gép teljesen leállt. - A gép leállításánál a kardántengelyt elôírásszerûen le kell venni ill. lánc segítségével biztosítani kell. A biztosítóláncot () ne használjuk a kardántengely felakasztására. Figyelem! Csak a megjelölt ill. leszállított kardántengelyt használja, mivel különben az esetleges káresetekért a gyártó garanciát nem vállal. ossztolási folyamat - A kardántengelyfelek hosszillesztése úgy történik, hogy a legrövidebb üzemi hosszakat egymás mellett tartjuk, és megjelöljük. Figyelem! A maximális üzemi hosszra (L1) ügyelni kell. - A lehetô legrövidebb csôátfedésre (min. 1 / 2 X) törekszünk A belsôés külsô védôcsövet egyenletesen rövidítjük Túlterhelésbiztosítást (2) a gépoldalon felhelyezzük! Nagyhatószögû csukló: Maximális lecsévélôdés üzem közben és állóhelyzetben 70 fok. Normálcsukló: Maximális lecsévélôdés állóhelyzetben 90 fok. Maximális lecsévélôdés üzem közben 35 fok. Minden üzembehelyezés elôtt ellenôrizzük a kardántengelyt, hogy a záróelemek biztonsággal bekattantake. Biztonsági lánc - Kardántengelyvédôcsôlánccal körbeforgás elleni biztosításhoz. A kardántengely megfelelô lengéstartományára ügyeljünk! Ápolás Elkopott burkolatokat azonnal újítsuk fel. - Minden üzembehelyezés és minden 8 üzemóra elôtt márkás zsírral le kell kenni. - Minden hosszabb állásidô elôtt a kardántengely tisztítsuk meg és kenjük le. - Téli üzemeltetésnél az összes védôcsövet zsírozzuk le, hogy a keményrefagyást elkerüljük. (A=évente) 8 h FETT 0700_ -Gelenkwelle_BA-ALLG - B1 -

27 Melléklet - B KARDÁNTENGELY Mûködési mód egy bütykös kapcsolókuplung alkalmazásánál A bütykös kapcsolókuplung egy olyan kapcsolókuplung, amely a forgatónyomatékot túlterhelés esetén nullára kapcsolja. A lekapcsolt kuplung a hajtó tengelycsonkmeghajtás szétcsatolásával bekapcsolható. A k u p l u n g b e k a p c s o l á s i f o r d u l a t s z á m a 200 f/perc alatt van. FIGYELEM! Az újbóli bekapcsolás csökkentett tengelycsonkfordulatszám esetében is lehetséges. TANÁCS! A kardántengely bütykös kapcsolókuplungjának nincs töltéskijelzôje. Ez egy tisztán túlterhelési biztosítás, amely az Ön jármûvét sérülésektôl óvja. Elôírásszerû haladás mellett elkerülhetô a kuplung gyakori mûködtetése és megóvja ezt és a gépet a szükségtelen kopásoktól. Kenési intervallum: 500 óra (speciális kenôzsír) Csúszókuplungos kardántengelyeknél fontos Túlterhelés és rövid idejû nyomatékcsúcsok esetében a nyomaték korlátozásra kerül és az átviteli idô alatt egyenletesen kerül továbbításra. Az elsô használat elôtt és hosszabb idejû leállítás után a csúszókuplungok mûködését ellenôrizni kell. a.) A K90, K90/4 és K94/1 nyomórugók illetve a K92 és K92/4 állítócsavarok L méretét meg kell határozni, b.) A csavarokat ki kell lazítani, így a csúszókuplungok tehermentesülnek. A kuplungot át kell forgatni. c.) A csavarokat be kell állítani az L méretre. A kuplung újra üzemkész. K90,K90/,K9/1 L K92E,K92/E L 0700_ -Gelenkwelle_BA-ALLG - B1 -

28 Üzemanyagok 1997-ös kiadás A gép teljesítménye és élettartama függ a gondos karbantartástól és a jó üzemanyagok alkalmazásától. Üzemanyagfelsorolásunk megkönnyíti az alkalmas üzemanyagok helyes kiválasztását. A kenéstervben a mindenkor alkalmazandó üzemanyagot jelzéssel (pl. III ) szimbolizáljuk. Az Üzemanyagjelölés segítségével a kívánt minôségi ismérv és az ásványolajcégek megfelelô terméke kiválasztható. Az ásványolajcégek jegyzéke a teljesség igénye nélkül készült. A hajtómûolajat a kezelési utasítás szerint - de legalább évente 1x cserélni kell. - Az olajleeresztô csavart kivesszük, a régi olajat leeresztjük és annak rendje módja szerint eltávolítjuk. Leállítás elôtt (téli idôszak) olajcserét végzünk és minden kenôhelyet megkenünk. Csupasz fémrészeket kívülrôl (csuklók stb.) a következô táblázat egy IV rovat szerinti termékével megzsírozzuk, hogy a rozsdától védjük. (II) F E T T I II III IV V (IV) VI VII Ö L Üzemanyag karakterisztika igényelt minöségi ismérv LP IDRAULIKA DIN 51524, 2. rész t. MEGJEGYZÉSEK * ** *** SAE 30 motorolaj az API CD/SF szerint SAE 90 ill. SAE 85 W-140 hajtó müolaj az API-GL 4 vagy API-GL 5 Li-zsír (DIN , KP 2K) Folyékony hajtómükenöanyag (DIN :GO) Komplexzsír (DIN : KP 1R) SAE 90 ill. 85 W-140 hajtómü-olaj az API-GL 5 szerint - D28 -

29 Firma Company Société Societá AGIP ARAL I (II) II III F E T T IV (IV) V VI VII MEGJEGYZÉSEK OSO 32/46/68 ARNICA 22/46 VITAM GF 32/46/68 VITAM F 32/46 MOTOROIL D 30 SIGMA MULTI 15W-40 SUPER TRACTOROIL UNIVERS. 15W-30 SUPER KOWAL 30 MULTI TURBO- RAL SUPER TRAKTORAL 15W-30 ROTRA Y 80W-90/85W-140 ROTRA MP 80W-90/85W-140 GETRIEBEÖL EP 90 GETRIEBEÖL YP 85W-90 GR MU 2 GR SLL GR LFO ROTRA MP 80W-90 ROTRA MP 85W-140 ARALUB L 2 ARALUB FDP 00 ARALUB FK 2 GETRIEBEÖL YP 90 - Ö L AVIA BAYWA BP CASTROL ELAN ELF ESSO EVVA FINA FUCS GENOL MOBIL RG SELL TOTAL VALVOLINE VEEDOL WINTERSALL * Folyadékfékestrktorokka végzett esatolt munkáknál J 20 A specifikáció szükség AVILUB RL 32/46 AVILUB VG 32/46 YDRAULIKÖL LP 32/46/68 SUPER 2000 CD-MC * YDRA YDR. FLUID * YDRAU- LIKÖL MC 530 ** PLANTOYD 40N *** MOTOROIL D 30 MULTIGRADE DC 15W-40 TRAC- TAVIA F SUPER 10 W-30 SUPER 2000 CD-MC SUPER 2000 CD D SUPERIOR 20 W-30 D SUPERIOR SAE 30 ENERGOL SF 32/46/68 VISCO 2000 ENERGOL D 30 VANELLUS M 30 YSPIN AWS 32/46/68 YSPIN AW 32/46 RX SUPER DIESEL 15W-40 POWERTRANS GETRIEBEÖL MZ 90 M MULTIYP 85W-140 SUPER 8090 MC YPOID 80W-90 YPOID 85W-140 GEAR OIL 90 EP YPOGEAR 90 EP EPX 80W-90 YPOY C 80W-140 AVIA MERZWECKFETT AVIA ABSCMIERFETT MULTI FETT 2 SPEZIALFETT FLM PLANTOGEL 2 N AVIA GETRIEBEFLIESSFETT AVIALUB SPEZIALFETT LD GETRIEBEÖL YP 90 EP MULTIYP 85W-140 EP GETRIEBEFLIESSFETT NLGI 0 RENOLIT DURAPLEX EP 00 PLANTOGEL 00N ENERGREASE LS-EP 2 FLIESSFETT NO ENERGREASE TO CASTROLGREASE LM RENOPLEX EP 1 YPOID 85W-140 OLEX PR 9142 YPOGEAR 90 EP YPOGEAR 85W-140 EP IMPERVIA MMO CASTROLGREASE LMX EPX 80W-90 YPOY C 80W-140 ** idraulikaolajok LP-(D) + V *** LP + V növénbázisú hidraulikaolajok biológiailag lebonthatók, ezért különösen környeze barát termékek LP 32/46/68 LP-M M32/M46 OLNA 32/46/68 YDRELF 46/68 NUTO 32/46/68 NUTO P 32/46/68 MOTORÖL 100 MS SAE 30 MOTORÖL 104 CM 15W-40 AUS- TROTRAC 15W-30 PERFORMANCE 2 B SAE TOURS 20W-30 TRACTORELF ST 15W-30 PLUS MOTORÖL 20W-30 UNIFARM 15W-30 GETRIEBEÖL MP 85W-90 GETRIE- BEÖL B 85W-90 GETRIEBEÖL C 85W-90 TRANSELF TYP B 90 85W-140 TRANSELF EP 90 85W-140 GEAROIL GP 80W-90 GEAROIL GP 85W-140 LORENA 46 LITORA 27 EPEXA 2 ROLEXA 2 MULTI 2 RENOX 34 GA O EP POLY G O MULTI PURPOSE GREASE FIBRAX EP 370 NEBULA EP 1 GP GREASE GETRIEBEÖL B 85W-90 GETRIEBE- ÖL C 85W-140 MULTIMOTIVE 1 TRANSELF TYP B 90 85W-140 TRANSELF TYP BLS 80 W-90 GEAR OIL GX 80W-90 GEAR OIL GX 85W-140 ENAK LP 32/46/68 ENAK MULTI 46/68 SUPER EVVAROL D/B SAE 30 UNIVERSAL TRACTOROIL SUPER YPOID GA 90 YPOID GB 90 OCDRUCKFETT LT/SC 280 GETRIEBEFETT MO 370 EVVA CA 300 YPOID GB 90 YDRAN 32/46/68 DELTA PLUS SAE 30 SUPER UNIVERSAL OIL RENOLIN 1025 MC *** TITAN YDRAMOT 1030 MC ** RENOGEAR YDRA * PLANTOYD 40N *** TITAN YDRAMOT 1O3O MC TITAN UNIVERSAL D PONTONIC N 85W-90 PONTONIC MP 85W-90 85W-140 SUPER UNIVERSAL OIL RENOGEAR SUPER 8090 MC RENOGEAR YPOID 85 W-140 RENOGEAR YPOID 90 MARSON EP L 2 NATRAN 00 MARSON AX 2 PONTONIC MP 85W-140 RENOLIT MP RENOLIT FLM 2 RENOLIT ADESIV 2 PLANTOGEL 2 N RENOSOD GFO 35 DURAPLEX EP 00 PLANTOGEL 00N RENOPLEX EP 1 RENOGEAR SUPER 8090 MC RENOGEAR YPOID 85W-140 RENOGEAR YPOID 90 YDRAULIKÖL LP/32/46/68 YDRAMOT 1030 MC * YDRAU- LIKÖL 520 ** PLANTOYD 40N *** MULTI TC YDRAMOT 15W-30 YDRAMOT 1030 MC GETRIEBEÖL MP 90 YPOID EW 90 YPOID 85W-140 MERZWECKFETT SPEZIALFETT GLM PLANTOGEL 2 N GETRIEBEFLIESSFETT PLANTOGEL 00N RENOPLEX EP 1 YPOID EW 90 YPOID 85W-140 DTE 22/24/25 DTE 13/15 RENOLIN B 10/15/20 RENOLIN B 32 VI/46VI TELLUS S32/S 46/S68 TELLUS T 32/T46 AZOLLA ZS 32, 46, 68 EQUIVIS ZS 32, 46, 68 D 20W-20 DELVAC 1230 SUPER UNIVERSAL 15W-30 EXTRA D 30 SUPER D 20 W-30 AGROMA 15W-30 ROTELLA X 30 RIMULA X 15W-40 RUBIA 30 MULTAGRI TM 15W-20 MOBILUBE GX 90 MOBILUBE D 90 MOBILUBE D 85W-140 MERZWECKGETRIEBEÖlSAE90 YPOID EW 90 SPIRAX 90 EP SPIRAX D 90 SPIRAX D 85/140 TOTAL EP 85W-90 TOTAL EP B 85W-90 MOBILGREASE MP MOBILUX EP 004 MOBILPLEX 47 MOBILUBE D 90 MOBILUBE D 85W-140 MERZWECKFETT RENOLIT MP DURAPLEX EP RETINAX A ALVANIA EP 2 RENOSOD GFO 35 RENOPLEX EP 1 YPOID EW 90 SPEZ. GETRIEBEFETT SIMMNIA GREASE O AEROSELL GREASE 22 DOLIUM GREASE R SPIRAX D 90 SPIRAX D 85W-140 MULTIS EP 2 MULTIS EP 200 MULTIS T 1 TOTAL EP B 85W-90 ULTRAMAX LP 32/46/68 SUPER TRAC FE 10W-30* ULTRAMAX VLP 32 ** ULTRAPLANT 40 *** SUPER PO 30 STOU 15W-30 SUPER TRAC FE 10W-30 ALL FLEET PLUS 15W-40 P GEAR OIL 90 oder 85W-140 TRANS GEAR OIL 80W-90 MULTILUBE EP 2 VAL-PLEX EP 2 PLANTOGEL 2 N RENOLIT LZR 000 DEGRALUB ZSA 000 DURAPLEX EP 1 P GEAR OIL 90 oder 85W-140 ANDARIN 32/46/68 D PLUS SAE 30 MULTIGRADE SAE 80/90 MULTI- GEAR B 90 MULTIGEAR C SAE 85W-140 MULTIPURPOSE MULTIGEAR B 90 MULTI C SAE 85W-140 WIOLAN S (G) 32/46/68 WIOLAN VG 46 ** WIOLAN R 32/46 *** YDROLFLUID * MULTI-REKORD 15W-40 PRIMANOL REKORD 30 YPOID-GETRIEBEÖL 80W-90, 85W-140 MERZWECKGETRIEBEÖL 80W-90 WIOLUB LFP 2 WIOLUB GFW WIOLUB AFK 2 YPOID-GETRIEBEÖL 80W-90, 85W D29 -

30 DE (ab Baujahr 2003) FR (à partir de l année de construction 2003) GB (from 2003 model) NL (vanaf bouwjaar 2003) ES (desde el año 2003 de construcción) PO (a partir do modelo de 2003) IT (a partire dall anno di costruzione 2003) Anbausatz für VITASEM A PÖTTINGER LION 300, 3001, 3000, 3001, 4000, 4001 D 0300-D MA-VITASEM-A _873 A-30

31 DE (ab Baujahr 2003) FR (à partir de l année de construction 2003) GB (from 2003 model) NL (vanaf bouwjaar 2003) ES (desde el año 2003 de construcción) PO (a partir do modelo de 2003) IT (a partire dall anno di costruzione 2003) Anbausatz für VITASEM A PÖTTINGER LION 300, 3001, 3000, 3001, 4000, 4001 D 0300-D MA-VITASEM-A _873 A-31

32 DE (ab Baujahr 2003) FR (à partir de l année de construction 2003) GB (from 2003 model) NL (vanaf bouwjaar 2003) ES (desde el año 2003 de construcción) PO (a partir do modelo de 2003) IT (a partire dall anno di costruzione 2003) Anbausatz für VITASEM A PÖTTINGER LION 300, 3001, 3000, 3001, 4000, 4001 D 0300-D MA-VITASEM-A _873 A-32

33 DE (ab Baujahr 2003) FR (à partir de l année de construction 2003) GB (from 2003 model) NL (vanaf bouwjaar 2003) ES (desde el año 2003 de construcción) PO (a partir do modelo de 2003) IT (a partire dall anno di costruzione 2003) Anbausatz für VITASEM A PÖTTINGER LION 300, 3001, 3000, 3001, 4000, 4001 D 0300-D MA-VITASEM-A _873 A-33

34 DE (bis Baujahr 2002) FR (Jusqu à l année de construction 2002) GB (up to 2002 model) NL (tot bouwjaar 2002) ES (hasta el año 2002 de construcción) CZ (do roku v roby 2002) U (a 2002-es gyártási évig) PL (od roku produkcji 2003) Anbausatz für VITASEM A D 0300-D MA-VITASEM-A _873 A-34

35 Fontos információk az Ön biztonsága érdekében Traktor és függesztett gép kombinációja Az elsô vagy a hátsó hárompontra felszerelt gépek nem vezethetnek a traktor megengedett összsúly, megengedett tengelyterheléseinek és a a gumik hordképességének túllépéséhez. A traktor elsô tengelyét mindig minimum a traktor üres tömegének 20%-ával kell terhelni. Minden esetben gyôzôdjön meg munkagép vásárlás elôtt arról, hogy ezek a feltételek teljesülnek és végezze el ezeket a számításokat vagy vigye a traktort a mérlegre. Az össztömeg, a tengelyterhelések, a gumik hordképességének és a szükséges minimális súlyterhelés meghatározása: A számítások elvégzéséhez a következô adatokra lesz szüksége: T L [kg] T V [kg] A traktor üres tömege Az üres traktor elsô tengelyterhelése 1 1 a [m] A mellsö függesztésü gép / frontsúly súlypontja és az elsö tengely középvonala közti távolság T [kg] Az üres traktor hátsó tengelyterhelése G [kg] A hátsó függesztésü gép tömege / hátsó súlyozás G V [kg] A mellsö függesztésü gép tömege /eslö súlyozás Lásd a traktor kezelési útmutatóját Lásd az árlistát és/vagy a gép kezelési utasítását Mérés b [m] c [m] d [m] A hátsó függesztésü gép / hátsó súly súlypontja és a hátsó gengely középvonala közti távolság A traktor tengelytávolsága Az alsó vezetökar golyója és a hátsó függesztésü gép / hátsó súly súlypontja közti távolság átsó függesztésü gép illetve front és hátsó gépkombináció 1. A minimális elsö súlyozás számitása Írja be a táblázatba a számított szükséges elsô frontsúlyt, amely a traktor elején szükséges. Mellsô függesztésû gép 2. A minimális hátsó súlyozás számítása Írja be a táblázatba a számított szükséges hátsó súlyt, amely a traktor hátulján szükséges zusinfo / Ba-el Allg. - Z.35 -

36 Fontos információk az Ön biztonsága érdekében 3. A tényleges elsötengely terhelés számitása Tvtat (a az elsô függesztésû munkagéppel (Gv) nem érjük el a minimális frontsúlyt (Gvmin), akkor a frontgép tömegét a szükséges frontsúly tömegére meg kell növelni). Írja be a táblázatba a számított szükséges és a traktor kezelési utasításában szereplô megengedett mellsô tengelyterhelést. 4. A tényleges össztömeg számítása Gtat (a a hátsó függesztésû munkagéppel (Gh) nem érjük el a minimális hátsó súlyt (Ghmin), akkor a hátsó gép tömegét a szükséges hátsó súly tömegére meg kell növelni). Írja be a táblázatba a számított szükséges és a traktor kezelési utasításában szereplô megengedett össztömeget. 5. A tényleges hátsótengely terhelés számítása Gtat Írja be a táblázatba a számított szükséges és a traktor kezelési utasításában szereplô megengedett hátsó tengelyterhelést. 6. A gumik teherbíróképessége Írja be a kerekek teherbírásának megengedett dupla értékeit (két kerékre) a táblázatba. Táblázat Tényleges érték a számitás szerint Megengedett érték a kez. ut. szerint Dupla megengedett teherbíróképesség M i n i m á l i s keréksúlyozás elöl / hátul Össztömeg Mellsö tengelyterhelés átsó tengelyterhelés A minimális súlyozást függesztett gépként vagy súlyként a traktorra mindenképpen fel kell rakni! A számított értékeknek kisebbnek / egyenlônek kell lennie a megengedett értékhez viszonyítva! zusinfo / Ba-el Allg. - Z.36 -

37 1-es melléklet EU-Megfelelôségi nyilatkozet A 98/37/EG-irányalvnek megfelelôen ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.. Mi, az (A gyártó neve) A-4710 Grieskirchen; Industriegelände 1 (A cég teljes címe a közösségen belül lévô meghatalmazott esetén a cég adatai és a gyártó címe) saját felelôsségünk tudatában kijelentjük, hogy a következô termék: Forgóborona LION 250, LION 251 Type 872 LION 300, LION 301 Type 8731 LION 3000, LION 3001 Type 873 LION 4000, LION 4001 Type 874 (Gyártmány, típus) amelyre ez a nyilatkozat vonatkozik, a 98/37 EG-irányelv idevágó alapvetô biztonsági és egészségügyi elôírásainak, (amennyiben szükséges) valamint más EG-irányelvek idevonatkozó követelményeinek (A más irányelvek címe és/vagy száma és kiadási dátuma) megfelel. (amennyiben szükséges) Az EG-irányelvekben megfogalmazott alapvetô biztonsági és egészségügyi elôírások szakszerû alkalmazásáért a következô szabványokat és/vagy mûszaki specifikációkat vettük figyelembe: (A szabványok és/vagy mûszaki specifikációk címe és/vagy száma) EG Konformitätserklärung pa. Ing. W. Schremmer Grieskirchen, Entwicklungsleitung (A kiállítás helye és ideje) (Az illetékes neve, beosztása és aláírása)

38 Im Zuge der technischen Weiterentwicklung D arbeitet die PÖTTINGER Ges.m.b. ständig an der Verbesserung ihrer Produkte. Änderungen gegenüber den Abbildungen und Beschreibungen dieser Betriebsanleitung müssen wir uns darum vorbehalten, ein Anspruch auf Änderungen an bereits ausgelieferten Maschinen kann daraus nicht abgeleitet werden. Technische Angaben, Maße und Gewichte sind unverbindlich. Irrtümer vorbehalten. Nachdruck oder Übersetzung, auch auszugsweise, nur mit schriftlicher Genehmigung der ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.. A-4710 Grieskirchen. Alle Rechte nach dem Gesetz des Urheberrecht vorbehalten. V důsledku technického vývoje pracuje firma PÖTTINGER Ges.m.b. neust le na zlepšení svých výrobků. Změny v návodu k používaní si výrobce vyhrazuje. Požadavky na změnu návodu k používaní na právě dodané stroje nemohou být vyvozovány. Technické údaje, rozměr y a hmotnosti jsou nezávazné. Dotisk nebo nový překlad je možný pouze za písemného souhlasu firmy ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.. A-4710 Grieskirchen Všechna práva podléhají autorskému právu. A mûszaki termékfejlesztés folyamatában a Pöttinger Ges.m.b.. folyamatosan dolgozik termékei minôségének javításán. Ezen kezelési utasítás ábráinak és leírásainak változtatási jogát fenntartjuk, emiatt nem lehet követeléssel fellépni egy már kiszállított gép megváltoztatásával kapcsolatban. A mûszaki adatok, méretek, tömegek, kötelezettség nélküliek. A tévedések joga fenntartva. Utánnyomás vagy fordítás, akárcsak kivonatosan is, csak az ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.. A-4710 Grieskirchen írásos engedélyével történhet. A szerzôi jogi törvény értelmében minden jog fenntartva. W sensie dalszego rozwoju technicznego Poettinger nieustannie pracuje nad ulepszaniem swoich produktûw. W zwiπzku z powyøszym zastrzegamy sobie prawo do zmian w schematach i opisach znajdujπcych sií w niniejszej instrukcji obs ugi. Nie wyklucza sií prawa do zmian rûwnieø w przypadku juø dostarczonych maszyn. Dane techniczne, wymiary i ciíøary nie sπ wielkoúciami ostatecznymi. Dopuszcza sií moøliwoúê pojawienia sií b edûw. Powielanie bπdü t umaczenia, rûwnieø wyrywkowe, wy πcznie za pisemnπ zgodπ ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.. A-4710 Grieskirchen Wszelkie prawa w πcznie z prawami autorskimi zastrzeøone. В ході технічного розвитку фірма PÖTTINGER Ges.m.b. постійно займається вдосконаленням своєї продукції. В зв яку з цим ми зберігаємо за собою право вносити зміни в малюнки і описи цієї інструкції з експлуатації, проте, вимоги вносити такі ж зміни у вже передані машини не можуть бути пред явлені. Технічні дані, вказання розмірів і маси не є обов язкові. Помилки не виключаються. Передрук чи переклад, в тому числі частинами, дозволяється тільки з письмової згоди фірми ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.. A-4710 Grieskirchen. Всі права застережені у відповідності з авторським правом. В ходе технического развития фирма «ПЁТТИНГЕР Гез.м.б.Х.» постоянно занимается усовершенствованием своей продукции. В связи с этим мы сохраняем за собой право вносить изменения в рисунки и описания этой инструкции по эксплуатации, однако,требование вносить такие изменения в уже поставленные машины предъявлению не подлежит. Технические данные, указание размеров и массы даются без обязательств. Ошибки не исключены. Перепечатка или перевод, в том числе отрывками, разрешается только с письменного согласия фирмы «АЛОЙС ПЁТТИНГЕР Машиненфабрик Гезельшафт м.б.х.» А-4710 Грискирхен. С сохранением всех прав в соответствии с авторским правом. Στα πλαίσια της τεχνικής ανάπτυξης η PÖTTINGER Ges.m.b. εργάζεται συνεχώς για τη βελτίωση των προϊόντων της. Επιφυλασσόμεθα για αλλαγές στις εικόνες και τις περιγραφές των εν λόγω οδηγιών χρήσης αλλά δεν συνάγεται ότι υφίσταται αξίωση αλλαγών στις μηχανές που έχουμε ήδη παραδώσει. Τα τεχνικά χαρακτηριστικά, τα μέτρα και τα βάρη είναι δεσμευτικά. Επιφυλάσσονται λάθη. Η εκτύπωση ή η μετάφραση, ακόμα και τμημάτων, δεν επιτρέπεται χωρίς την έγγραφη άδεια της ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.. A-4710 Grieskirchen. Όλα τα δικαιώματα πνευματικής ιδιοκτησίας προστατεύονται από τη νομοθεσία περί πνευματικών δικαιωμάτων. V smislu tehničnega razvoja si podjetje firma Pöttinger G.m.b. prizadeva za stalno izboljšavo svojih izdelkov. Pridružujemo si pravico do sprememb pri slikah in navodilih za uporabo. To ne velja za že dostavljene stroje. Tehnični podatki, merila in teže so neobvezujoča. Pridržujemo si pravico do zmot. Ponatis, prevod, tudi le deloma so dovoljeni le s pisnim dovoljenjem podjetja ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.. A-4710 Grieskirchen. Pridržujemo si avtrorske pravice. Teknik gelişmeye bağlı olarak PÖTTINGER Ges.m.b. firması sürekli olarak ürünlerinin geliştirilmesi üzerinde çalışır. Bu yüzden bu kullanım kılavuzundaki resim veya açıklamalara göre değişiklik yapma hakkımız saklıdır ve bundan, teslim edilmiş olan makineler üzerinde değişiklik yapma hakkı çıkartılamaz. Teknik veriler, ölçüler ve ağırlıklar bağlayıcı değildir. ata yapma hakkı saklıdır. Ek baskı veya tercümesi, kısmen de olsa, sadece firmanın yazılı izniyle yapılabilir: ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.. A-4710 Grieskirchen. Telif hakkı yasasına göre tüm hakları saklıdır. Pe parcursul perfecţionării tehnice RO PÖTTINGER Ges.m.b. lucrează continuu la îmbunătăţirea produselor sale. De aceea ne rezervăm dreptul de a aduce modificări imaginilor şi descrierilor din acest manual de operare, deşi nu se pot deriva din aceasta revendicări cu privire la modificări ale maşinilor deja livrate. Datele tehnice, dimensiunile şi greutăţile sunt doar informative. Ne rezervăm dreptul la erori. Reproducerea sau traducerea, chiar şi rezumate, numai cu consimţământul scris al ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.. A-4710 Grieskirchen. Toate drepturile rezervate conform legislaţiei privind drepturile de autor. Tehniskās attīstības procesā PÖTTINGER Ges. m.b. strādā nepārtraukti pie Jūsu produktu uzlabošanas. Tehnikai attīstoties var atšķirties fotoattēli no dabā esošās mašīnas. Rūpnīca patur tiesības nepārtraukti uzlabot agregātus, kā dēļ nav izslēgta nākošo saražoto mašīnu atšķirība no iepriekšējām. Izmaiņas jau piegādātajām mašīnām netiek veiktas. Tehniskie dati, izmēri un masas var būt aptuvenas, nav izslēgtas drukas kļūdas. Pārdrukāšana vai tulkojumi, vai arī atsevišķu daļu izkopēšana atļauta tikai ar rūpnīcas rakstisku piekrišanau: ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.. A-4710 Grieskirchen. Autortiesības aizsargātas ar likumu. Tehnilise edasiarendamise käigus töötab EE Pöttinger Ges. m.b. pidevalt oma toodete parendamisega. Sellega seoses jätame endale õiguse teha muudatusi joonistes ja kasutusjuhendi kirjeldavas osas ilma kohustuseta teha neid muudatusi juba tarnitud masinate juures. Tehnilised andmed, mõõdud ja massid ei ole siduvad. Vead ei ole välistatud. Käesoleva tõlke paljundamine, ka osaline, on lubatud ainult Pöttinger Ges. m.b. kirjalikul loal. ALOIS PÖTTINGER Maschinenfabrik Gesellschat m.b. A-4710 Grieskirchen Kõik autoriõigused on seadusega kaitstud.
