CITROËN C2 KEZELÉSI ÚTMUTATÓ

Átírás

1 CITROËN C2 KEZELÉSI ÚTMUTATÓ

2 A CITROËN a -t választotta Innovatív együttmûködés A CITROËN és a TOTAL immár 35 esztendeje azon dolgozik, hogy a legújabb technológiák alkalmazásával a lehetõ legjobb motorokhoz a lehetõ legjobb kenõanyagokat fejlesszék ki. Biztos választás A CITROËN és a TOTAL kutatócsoportjai azért egyesítették erõiket, hogy a legjobb motor-kenõanyag kombináció létrehozásával ügyfeleik mind nagyobb megelégedésére szolgáljanak. Ha Ön TOTAL kenõanyagot használ, biztos lehet benne, hogy CITROËN-je karbantartása, teljesítménye, illetve élettartama szempontjából is a legjobbat választotta. Ezért mondjuk, hogy a CITROËN a TOTAL-t választotta. A TOTAL a CITROËN partnere, tehát az Ön partnere is!

3 1 Köszönjük választását és gratulálunk új autójához! Kérjük, hogy mielõtt útra kelne, olvassa el figyelmesen ezt az ismertetõt. Megtalálható benne minden, a jármû vezetésével és a felszerelések mûködésével kapcsolatos információ, valamint azok az elõírások, melyeket tanácsos betartania. Ez a kis könyv tartalmaz mindent, amit tudnia kell a karbantartásról és a folyamatos üzemeltetésrõl, s ami egyben új gépkocsija biztonságos, megbízható mûködésének garanciája is. Új autója alapos ismerete kellemesebbé teszi utazásait.

4 2 TARTALOMJEGYZÉK I I. fejezet A LÉNYEG I A LÉNYEG Mûszerfal Mûszerek... 8 Jelzõ- és vészjelzõ lámpák Jelzõberendezések Ablaktörlés, ablakmosás, páramentesítés Elsõ ülések A kormánykerék beállítása - A biztonsági öv magasságának beállítása Visszapillantó tükrök Ablakemelõk Szellõzés Fûtés Kézi légkondicionálás Automata légkondicionálás Sebességszabályozó A LÉNYEG

5 TARTALOMJEGYZÉK 3 II II. fejezet A gépkocsi vezetése II Távvezérlõ Szuperzár Kulcsok Kódkártya Riasztó Kormányzár Gyújtás Önindító A motor beindítása Mûszerek Karbantartásjelzõ Kijelzõk Fedélzeti számítógép Kézi (manuális) sebességváltó SensoDrive váltómû Kézifék - ABS rendszer Menetstabilizáló (ESP) Sebességtúllépés-jelzõ Tolatóradar... 54

6 4 TARTALOMJEGYZÉK III III. fejezet KÉNYELMI BERENDEZÉSEK III Ajtók - Lopás és behatolás elleni védelem Szellõzés Fûtés Levegõelosztás Kézi légkondicionálás Automata légkondicionálás Az ülések elrendezése Hátsó ülések Légzsákrendszer Biztonsági eszközök gyermekek részére Belsõ világítás Belsõ kényelmi berendezések Csomagtartó Kalaptartó Rádió elõkészítés - Hangszórók beszerelése IV IV. fejezet Karbantartás A motorháztetõ nyitása Benzines motorok Diesel motorok Szintek Diesel befecskendezõ-rendszer Feltöltési mennyiségek Akkumulátor Biztosítékok IV

7 TARTALOMJEGYZÉK 5 V V. fejezet Gyakorlati tanácsok Tüzelõanyag Izzók cseréje Biztonsági tanácsok Kerékcsere Gumidefekt Vontatás Emelés V VI VI. fejezet Mûszaki jellemzõk VI Általános adatok Méretek Fogyasztás A gépkocsi azonosítása ABC Betûrendes tárgymutató ABC A jármû használatával kapcsolatos tudnivalók I XXIV

8 IA LÉNYEG 6 Mûszerfal

9 Mûszerfal 7 I 1 Oldalsó ablak páramentesítése. 2 Oldalsó szellõzõ. 3 Hangszóró (Tweeter). 4 Vezérlõk: Világítás. Irányjelzõk. Ködfényszórók. Ködlámpák. 5 Sebességválasztó a kormány alatt (SensoDrive váltómû). 6 Kürt. 7 Vezetõoldali légzsák. 8 Mûszercsoport. 9 Vezérlõk: Elsõ ablaktörlõ. Ablakmosó. Hátsó ablaktörlõ. Rádió vezérlése a kormánykerék alatt. Fedélzeti számítógép 12 Vészvillogók. 13 Középsõ szellõzõk. 14 Vezérlõk: Riasztó. Tolatóradar. Sebességtúllépés-jelzõ. ESP (menetstabilizáló) vezérlõ. 15 Oldalsó szellõzõ. 16 Hangszóró (Tweeter). 17 Oldalsó ablak páramentesítése. 18 Kulcsos kapcsoló: Az utasoldali légzsák aktiválása/kiiktatása. 19 Utasoldali légzsák. 20 Alsó kesztyûtartó. A gépkocsi dokumentumainak tárolására. 21 Autórádió helye. 24 Elektromos elsõ ablakemelõk. 25 AUTO üzemmód kapcsoló (SensoDrive váltómû). 26 Kivehetõ hamutartó. 27 Kézifék. 28 Szivargyújtó. 29 Sebességváltókar. 30 Gyújtáskapcsoló. 31 Sebességszabályozó automata vezérlõi. 32 Motorháztetõ nyitása. 33 Kormánykerék beállító kar. 34 Hozzáférés a biztosítékdobozhoz. A LÉNYEG 10 Az ajtók és a csomagtérajtó központi zárjának vezérlõje. 11 Kijelzõ. 22 Tárolófiók. 23 Légkondicionálás vagy fûtés/ szellõzés. 35 Fényszórók beállítása. 36 Elektromos visszapillantók beállítása.

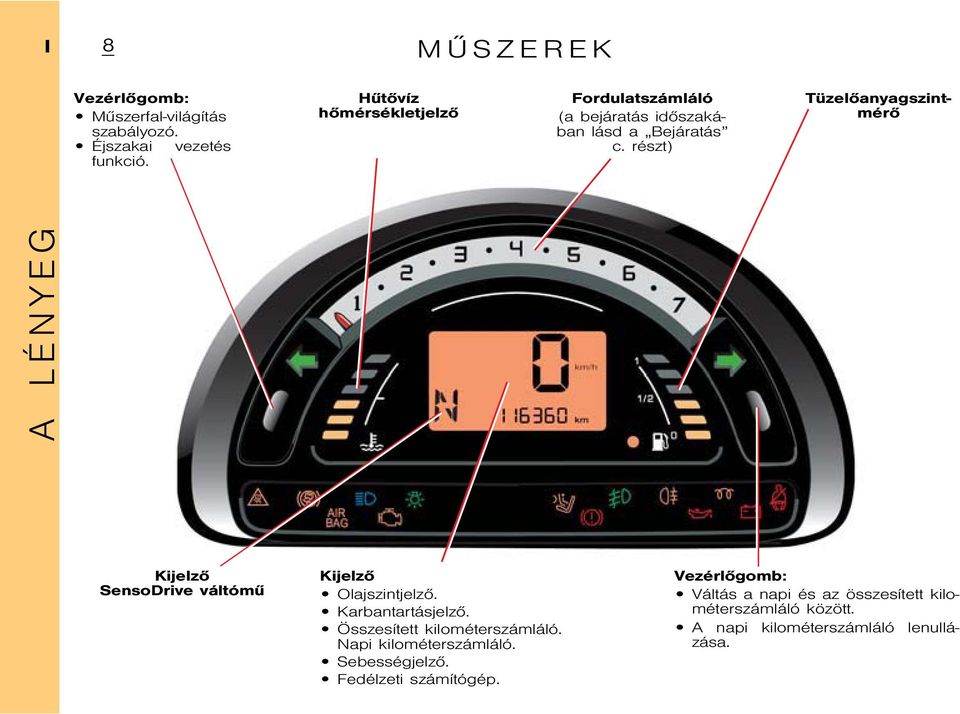

10 IA LÉNYEG 8 Mûszerek Vezérlõgomb: Mûszerfal-világítás szabályozó. Éjszakai vezetés funkció. Hûtõvíz hõmérsékletjelzõ Fordulatszámláló (a bejáratás idõszakában lásd a Bejáratás c. részt) Tüzelõanyagszintmérõ Kijelzõ SensoDrive váltómû Kijelzõ Olajszintjelzõ. Karbantartásjelzõ. Összesített kilométerszámláló. Napi kilométerszámláló. Sebességjelzõ. Fedélzeti számítógép. Vezérlõgomb: Váltás a napi és az összesített kilométerszámláló között. A napi kilométerszámláló lenullázása.

11 Jelzõ- és vészjelzõ lámpák 9 I Bal oldali irányjelzõ Lásd: Jelzõberendezések Jobb oldali irányjelzõ Lásd: Jelzõberendezések Ködfényszórók Lásd: Jelzõberendezések Helyzetjelzõ Lásd: Jelzõberendezések Országúti fény Lásd: Jelzõberendezések Ködlámpák Lásd: Jelzõberendezések Motorolaj-nyomás viszszajelzõ Ha menet közben kigyullad, állítsa le a motort és ellenõrizze az olajszintet (lásd Szintek c.fejezet) Amennyiben megfelelõ olajszint mellett továbbra is égve marad, értesítse a CITROËN hálózat munkatársait ĖSP (menetstabilizáló) visszajelzõ Megfelelõ mûködés esetén Ha az ESP rendszer mûködésbe lép, a mûszercsoport ESP visszajelzõje villogni kezd. Hiba esetén Ha menet közben kigyullad az ESP visszajelzõ, és ezt egy hangjelzés (bip) is kíséri, az a rendszer hibáját jelzi. Keresse fel valamelyik CITROËN márkaszervizt és ellenõriztesse a rendszert. Lásd: II. fejezet Kikapcsolt funkció A visszajelzõ ilyenkor folyamatosan világít. Kézifék visszajelzõ, fékfolyadék szintjelzõ és fékerõ elosztási hibajelzõ Járó motor mellett a kézifék behúzott, illetve rosszul behúzott állapotát jelzi. Segítségével tudhatja meg, ha nem elegendõ a fékfolyadék szintje, illetve ha meghibásodott a fékrendszer. Ha a kijelzõ kiengedett kézifék mellett is világít, azonnal álljon meg és értesítse a CITROËN hálózat munkatársait. Motormûködési hibajelzõ (motordiagnosztika) Ha menet közben ez a kijelzõ villogni, vagy folyamatosan világítani kezd, akkor valószínû, hogy a befecskendezõ-, a gyújtásrendszer vagy a környezetvédelmi berendezés meghibásodott. Ilyen esetben forduljon mielõbb a legközelebbi CITROËN márkaszervizhez! Légzsák visszajelzõ Lásd: Légzsákrendszer Akkumulátortöltés viszszajelzõ Járó motornál ennek a lámpának nem szabad égnie. Ha mégis folyamatosan világítana, értesítse a CITROËN hálózat munkatársait. Vezetõoldali biztonsági öv bekapcsolására figyelmeztetõ jelzés - A motor indításakor 5 másodpercre kigyullad, figyelmeztetve a vezetõt a biztonsági öv bekapcsolására. vagy Akkor gyullad ki, ha rákapcsolt gyújtás esetén a vezetõ biztonsági öve nincs bekapcsolva. A kijelzõ felvillanását hangjelzés, illetve villogás is kísérheti, amennyiben ez a funkció be van kapcsolva. Utasoldali légzsák kiiktatása visszajelzõ Lásd: Légzsákrendszer A LÉNYEG

12 IA LÉNYEG 10 Jelzõ- és vészjelzõ lámpák Diesel motorizzítás viszszajelzõ Lásd a motor beindításáról szóló részt. A motor beindítása c. fejezet. ABS rendszer A gyújtás rákapcsolásakor az ABS kijelzõ kigyullad, és pár másodpercig világít. Ha a kijelzõ nem alszik ki, valószínûleg meghibásodott a rendszer. Lásd: Fékek. Tüzelõanyagszint-mérõ Víz a tüzelõanyagban Amennyiben a tüzelõanyagban víz jelenlétét érzékeli a rendszer, a tüzelõanyagszint-mérõ összes pálcikája villogni kezd. Keressen fel egy CITROËN márkaszervizt! Benyomott fékpedál visszajelzõ (SensoDrive sebességváltómû) A visszajelzõ villogása a kijelzõn azt jelzi, hogy a gépkocsi indításához és a hátramenet kapcsolásához be kell nyomni a fékpedált. Hûtõfolyadék hõmérséklet-vészjelzõ benzines és HDi motoroknál Ha a visszajelzõ mindegyik pálcikája folyamatosan világít és ezt egy hangjelzés (bip) is kíséri, akkor a hûtõfolyadék hõmérséklete túlságosan magas. Azonnal álljon meg! A vízrendszerben felmerült hibára utaló jelzés csak HDi motoroknál Ha hangjelzés (bip) kíséretében kigyullad a hûtõfolyadék-szintjelzõ utolsó pálcikája, az valamilyen, a hûtõrendszerrel kapcsolatos hibát jelez. Mindkét esetben azonnal álljon meg és kapcsolja le a gyújtást. A hûtõventilátor ilyenkor még egy ideig tovább mûködhet. Ellenõrizze a hûtõfolyadék szintjét (lásd a Karbantartás c. fejezetet). A hûtõfolyadék felmelegedésének, illetve a hûtõrendszer meghibásodásának többféle oka is lehet, ezért kérjük, értesítse a CITROËN hálózat munkatársait. Tüzelõanyagszint-jelzõ: minimális szint (mini) / Tüzelõanyagszint-mérõ Ha a tüzelõanyag-tartály tele van, a kijelzõ mind a 6 pálcikája világít. Ahogy fogy a tüzelõanyag, a pálcikák egymás után kialszanak; az elsõ öt egység mindegyike kb. 7 liter tüzelõanyagnak felel meg. Ha figyelmeztetõ hang kíséretében kigyullad a minimális tüzelõanyagszint" jelzés, akkor még kb. 5 liter tüzelõanyag van a tartályban. Black panel (éjszakai vezetés) üzemmódban ilyenkor kigyullad a tüzelõanyagszint-jelzõ. Megjegyzés: a gyújtás rákapcsolásakor a visszajelzõk 5 másodpercig világítanak. A következõ kijelzõk kigyulladását a hozzájuk tartozó mûszerek meghibásodása esetén hangjelzés (bip) kíséri: motormûködési hibajelzõ, légzsák, akkumulátortöltés, olajnyomás, kézifék, ABS, ESP.

13 Jelzõberendezések 11 I Világítás vezérlése Minden lámpa eloltva Fordítsa az A gyûrût elõre. Helyzetjelzõ A kijelzõ kigyullad. Fordítsa az A gyûrût elõre. Tompított fény Váltás a tompított fény és a reflektor között A tompított fény / reflektor közötti váltáshoz húzza teljesen maga felé a kart. Égve maradt lámpákra és gyújtáskapcsolóban felejtett kulcsra figyelmeztetõ hangjelzés Akkor lép mûködésbe, ha a gyújtás lekapcsolását követõen a vezetõoldali ajtó kinyílik, de a lámpák égve maradtak, vagy ha a kulcs a gyújtáson maradt. A jelzés kikapcsol, mihelyt becsukja az ajtót, eloltja a lámpákat, kiveszi a kulcsot vagy rákapcsolja a gyújtást. Megjegyzés: az égve maradt lámpákra figyelmeztetõ hangjelzés egy idõ után automatikusan megszûnik. B A Automatikus világításkapcsolás A helyzetjelzõk és a tompított fény alacsony fényerõsség, illetve az ablaktörlõk folyamatos mûködtetése esetén automatikusan bekapcsolnak. Ha a fényerõsség megfelelõ, illetve ha az ablaktörlõk már nem mûködnek, a lámpák automatikusan kikapcsolnak. A funkció be-, illetve kikapcsolása: - fordítsa a kulcsot Rádió+ pozícióba, - állítsa a világításkapcsolót 0 állásba, - tartsa benyomva a B kapcsoló végét a kérés tudomásulvételét jelzõ gongütésig. A LÉNYEG A tompított fény késleltetett kikapcsolása Miután lekapcsolta a gyújtást, húzza maga felé a tompított fény kapcsolókarját, ami lehetõvé teszi a lámpák késleltetett lekapcsolását (1 perc), hogy biztonságosan távozhasson, pl. egy rosszul megvilágított parkolóból. Lehetõség van a tompított fény azonnali kikapcsolására is, az automatikus kikapcsolás elõtt: ehhez húzza maga felé a kapcsolókart.

14 IA LÉNYEG 12 JELZÕBERENDEZÉSEK Irányjelzõk Bal irány jelzése: kar lefelé. Jobb irány jelzése: kar fölfelé. Irányváltoztatás jelzésére ajánlatos a kart az ellenállási ponton túlra vinni. Az irányjelzõk automatikusan kikapcsolnak, amikor a kormánykerék újra egyenesbe fordul. Fénykürt Húzza a kart maga felé. A fénykürt gyújtás nélkül is mûködik. Elakadásjelzõ Egyszerre mûködteti az irányjelzõket. Csak veszély, sürgõsségi megállás esetén, illetve szokatlan körülmények között szabad használni. A gyújtás lekapcsolása után is mûködõképes. Fényszórók beállítása A fényszórókat mindig a gépkocsi terhelésének megfelelõen kell beállítani. A mûszertáblán, a vezetõ bal oldalán. 0 Üres jármû. 1 Gyenge terhelés. 2 Közepes terhelés. 3 Teljes terhelés. Kürt Nyomja meg a kormány középsõ részét. Az irányjelzõk nem mûködnek, ha a vészjelzõt menet közben bekapcsolja.

15 Jelzõberendezések 13 I (Elöl) KÖDFÉNYSZÓRÓKKAL, (hátul) KÖDLÁMPÁKKAL szerelt gépkocsik (B gyûrû) Kikapcsolt ködfényszórók és ködlámpák (Hátul) KÖDLÁMPÁKKAL szerelt gépkocsik (B gyûrû) B Bekapcsolt ködlámpák Fordítsa elõre a B gyûrût. Kigyullad a visszajelzõ. A ködlámpák a tompított fénnyel vagy az országúti fénnyel együtt mûködnek. Fordítsa elõre a B gyûrût. Bekapcsolt ködfényszórók Fordítsa elõre a B gyûrût. Bekapcsolt ködfényszórók és ködlámpák Kikapcsolás - Fordítson egyet hátrafelé a gyûrûn: a ködlámpák kikapcsolnak. - Fordítson még egyet hátrafelé a gyûrûn: a fényszórók és a ködlámpák is kikapcsolnak. Megjegyzés: a ködlámpákat csak ködös idõben, illetve hóesésben szabad használni. B A LÉNYEG Ködös idõben, ha a fényerõsség még megfelelõ és a világítás nem kapcsol fel automatikusan, önnek kell bekapcsolnia a tompított fényt és a ködlámpákat.

16 IA LÉNYEG 14 Ablaktörlés, ablakmosás, páramentesítés 3 Elsõ ablaktörlõ 3 Gyors törlés. 2 Normál törlés. 1 Idõnkénti törlés vagy automata elsõ ablaktörlõ. 0 Álló helyzet. 4 Egyszeri törlés, a kart lefelé húzva. Esõérzékelõ nélküli gépkocsi 1-es fokozat: A törlés üteme automatikusan a gépkocsi sebességéhez alkalmazkodik. Megjegyzés: 2-es vagy 3-as fokozatban megálláskor az ablaktörlõ automatikusan lassabb ütemre vált Esõérzékelõvel szerelt gépkocsi 1-es fokozat: a törlés üteme automatikusan az esõ intenzitásához alkalmazkodik. Megjegyzés: 2-es vagy 3-as fokozatban megálláskor az ablaktörlõ automatikusan lassabb ütemre vált. Biztonsági okokból, a gyújtás lekapcsolásakor az automata ablaktörlés kikapcsol. A gyújtás rákapcsolásakor a funkció újraindításához: - állítsa a kapcsolót 0 (álló) helyzetbe, majd - állítsa a kapcsolót a kívánt helyzetbe. A funkció bekapcsolását egy törlés jelzi. FIGYELEM! Ne takarja le a szélvédõ külsõ részén a belsõ visszapillantó mögött található esõérzékelõt. Tanács A gépkocsi mosásakor kapcsolja le a gyújtást. Az automata törlés bekapcsolásakor egy hangjelzés (bip) figyelmeztet a rendszer nem megfelelõ mûködésére. Elsõ ablakmosó Húzza a kart maga felé. Ez a mûvelet ablakmosást, idõszakos ablaktörlést, és bekapcsolt fényszórók esetén fényszórómosást eredményez.

17 Ablaktörlés, ablakmosás, páramentesítés 15 I Hátsó ablaktörlõ 1. fokozat Álló helyzet 2. fokozat Idõnkénti hátsó ablaktörlés 3. fokozat Idõszakos hátsó ablakmosás és ablaktörlés Automata ablaktörlés Hátramenet kapcsolása esetén, ha az elsõ ablaktörlõk mûködnek. A hátsó szélvédõ páramentesítése Csak járó motornál mûködik. A hátsó szélvédõ (és a visszapillantó tükrök) elektromos páramentesítése a vezérlõgomb egyszeri benyomásával hozható mûködésbe. Egy idõ után a túlzott áramfogyasztás elkerülése végett önmûködõen leáll. A páramentesítést egyetlen gombnyomással Ön is leállíthatja. Ha a gombot újra benyomja, a páramentesítés folytatódik. A LÉNYEG Biztonsági okokból, a gyújtás lekapcsolásakor az automata ablaktörlés kikapcsol. A gyújtás rákapcsolásakor a funkció újraindításához: - állítsa a kapcsolót 0 (álló) helyzetbe, majd - állítsa a kapcsolót a kívánt helyzetbe. A funkció bekapcsolását egy törlés jelzi. Hátramenet kapcsolása esetén, ha az elsõ ablaktörlõk mûködnek, a hátsó ablaktörlõk bekapcsolnak. Ez a funkció a CITROËN márkaszervizekben kikapcsoltatható. A szélvédõk aljáról mindig távolítsa el az ott összegyûlt havat. Télen, fagyos idõben, illetve ha pl. kerékpártartót szerelt az autójára, mindig gyõzõdjön meg róla, hogy az ablaktörlõ lapátok szabadon mozoghatnak.

18 IA LÉNYEG 16 Elsõ ülések

19 Elsõ ülések 17 I Kézi beállítások Fejtámasz 1 A fejtámasz magasságának beállításához húzza a fejtámaszt elõre, és ezzel egyidejûleg húzza felfelé, illetve tolja lefelé a kívánt pozícióig. A fejtámasz magassága akkor megfelelõ, ha a fejtámasz felsõ széle a fejtetõ vonaláig ér. Kiszerelés: állítsa a fejtámaszt a legmagasabb pozícióba, majd egy pénzérme segítségével emelje fel a kioldó nyelvet és húzza ki a fejtámlát a helyérõl A háttámla dõlésszöge Nyomja hátra a 2-es vezérlõkart és állítsa be a háttámla dõlésszögét. A háttámla 45 -os szögben hátra dönthetõ és ebben a helyzetben rögzíthetõ. A rögzítés oldásához nyomja le a kart. Az ülés(ek) hosszanti beállítása A szabályozókar segítségével állítsa az ülést a kívánt pozícióba. Az ülõlap magasságának és dõlésszögének beállítása Húzza felfelé a kart, testével nehezedjen az ülésnek és állítsa a kívánt helyzetbe. Fûtött ülések Az elsõ ülések külön-külön is fûthetõk. Használja az ülések oldalán lévõ kapcsolókat és válasszon a három fûtési mód közül: 0: üzemen kívül 1: gyenge fûtés 2: közepes fûtés 3: erõs fûtés A hõfok beállítása automatikusan történik. Megjegyzés: az ülések fûtése csak járó motor mellett mûködik. A LÉNYEG Hátsó ülések megközelítése 5 A hátsó ülésekre való beszálláskor, illetve kiszálláskor, döntse elõre a háttámlát a 5-os karral és húzza elõre az ülést. Ha az ülést visszatolja, az eredeti helyére áll vissza. Ellenõrizze az ülés rögzítését (különös tekintettel az összecsukott hátsó ülésekre).

20 IA LÉNYEG 18 A biztonsági öv magasságának beállítása A kormánykerék beállítása A biztonsági öv magasságának beállítása Az öv magassága akkor megfelelõ, ha a heveder a váll közepére simul (lásd A JÁRMÛ HASZNÁLATÁVAL KAPCSOLATOS TUDNIVALÓK c. fejezetet). Beállítás: az öv magasságának beállításához csíptesse be a gombot és az övvezetõt. A kormánykerék magassága igény szerint változtatható. ÁLLÓ HELYZETBEN, elõször állítsa be ülését a legmegfelelõbb pozícióba, majd állítsa be a kormányt. Lásd: Vezetési helyzet. A vezérlõkar felfelé húzásával oldja a kormánykerék rögzítését. Állítsa be a kormányt a kívánt magasságba, majd a vezérlõkar erõteljes lenyomásával rögzítse a kívánt pozícióban. Ügyeljen arra, hogy a mûszerfalon található mûszerek és jelzõlámpák jól láthatók legyenek. A hátsó biztonsági övcsat elrendezése használaton kívül A hevederen található csúszka lehetõvé teszi a heveder elrendezését használaton kívül oly módon, hogy az övcsat a lehetõ legközelebb kerüljön a heveder megvezetõjéhez, annak érdekében, hogy a hátsó ülés összecsukását ne akadályozza. NAGYON FONTOS! Biztonsági okokból a kormány beállítását semmilyen körülmények között sem szabad menet közben végezni!

21 Visszapillantó tükrök 19 I 1 2 Belsõ visszapillantó tükör A tükör alsó részén található karral a tükör kétféle helyzetbe állítható: Nappali állás: akarnemlátható. Éjszakai állás (fényvisszaverõdés ellen): a kar látható. 3 Elektromos vezérlésû külsõ viszszapillantó tükrök Az Ön gépkocsiját elektromos külsõ visszapillantó tükrökkel szerelték fel. Válassza ki a beállítani kívánt tükröt: -1Vezetõoldali visszapillantó tükör -2Utasoldali visszapillantó tükör A kapcsoló segítségével állítsa be a tükröt (4 irány). A visszapillantók jégmentesítése a hátsó szélvédõ páramentesítéséhez kapcsolódik. A tükör behajtása parkoláskor Parkoláskor a tükrök kézzel, illetve elektromos vezérléssel behajthatók. Ha a vezérlõt a 3-as pozícióba állítja, a tükör automatikusan behajlik. Ha vissza szeretné állítani a tükröt eredeti helyzetébe, állítsa a vezérlõt más helyzetbe. A tükrök külsõ része domború, az oldalsó látószög növelése érdekében. A tükörben észlelt tárgyak azonban a valóságban jóval közelebb vannak, mint ahogy látszanak. A távolság felmérésénél ezt mindig figyelembe kell venni. A LÉNYEG

22 IA LÉNYEG 20 Ablakemelõk Becsípõdésgátló Egy becsípõdésgátló szerkezet megállítja az ablak emelkedését, ha útjában valamilyen akadályt észlel. Az ablak ilyenkor önmûködõen leereszkedik. Az akkumulátor lekötése vagy hiba esetén a becsípõdésgátló funkciót újra be kell tanítani. Engedje le teljesen az ablakot, majd húzza fel: ekkor az üveg csak néhány centimétert fog emelkedni. Újra nyomja meg a vezérlõgombot, míg az ablak teljesen fel nem emelkedik. A betanítási mûvelet közben a becsípõdésgátló funkció nem mûködik. Elektromos vezérlés A vezetõ ülésbõl a konzolon található kapcsolókkal vezérelhetõk elektromosan a gépkocsi ablakemelõi. A vezérlõgomb elsõ fokozatba állítása az ablak részleges nyitását/ zárását eredményezi, mely a gomb elengedésekor félbeszakad. A gomb második fokozatba állításával lehet teljesen felemelni/ leereszteni az ablakot, ami egy rövid gombnyomással szakítható meg. Megjegyzés: az ablakemelõk késleltetõ funkcióval is rendelkeznek, vagyis a gyújtás levétele után is mûködnek még egy ideig. Kézi vezérlés Az ablakot az ablakemelõ-kar segítségével tekerheti fel, illetve le. AZ ABLAKOK NYITÁSAKOR/ZÁRÁSAKOR ÜGYELJEN GYERMEKEI TESTI ÉPSÉGÉRE! Vegye ki a kulcsot a gyújtáskapcsolóból még akkor is, ha csak rövid idõre hagyja el a gépkocsit. Ha a vezetõülésbõl szeretné vezérelni az utasoldali ablakemelõt, gyõzõdjön meg róla, hogy utasa nem akadályozza az ablak szabad mozgását. Gyõzõdjön meg róla, hogy utasai megfelelõen használják az ablakemelõket. Ha az ablakok mûködtetése közben valami becsípõdik, meg kell fordítani az ablak mozgásának irányát. Ehhez fordítsa ellenkezõ irányba a vezérlõgombot.

23 kézi Szellõzés Légkondicionálás 21 I 1 - Ventilátor Légáram a középsõ szellõzõkbõl. (Nyitott szellõzõrácsok) Kézi vezérlésû légkondicionálás 2 A 5 6 Légáram a lábak, az elsõ és hátsó ülések felé (Zárt szellõzõrácsok) 2 B Légáram a lábak, a szélvédõ és az oldalsó ablakok felé Légáram a szélvédõ és az oldalsó ablakok felé Pára- és jégmentesítés. A levegõelosztás tetszés szerint szabályozható az 1-es gomb segítségével (köztes pozíció is választható). 2 - Az utastér levegõje Belsõ levegõ újraáramoltatása Ez az állás lehetõvé teszi a kellemetlen külsõ szagok és füstök kiszûrését. Az utastér levegõjének frissítése, és a páramentesítés érdekében azonban kérjük, mielõbb kapcsoljon vissza a külsõ levegõt felhasználó funkcióra. Megjegyzés: az utastér hõmérsékletének gyors növeléséhez állítsa az A vagy B szabályozót belsõ levegõ visszakeringetés funkcióra, a 4-es szabályozót pedig a piros zóna maximumára. 3 - A ventilátor sebességének beállítása A ventilátor csak járó motornál mûködik. A megfelelõ kényelem érdekében mindig kapcsolja minimum 1-es fokozatra (soha ne hagyja 0-n). 4 - A befújt levegõ hõmérsékletének szabályozása 5 - Légkondicionálás 6 - A hátsó szélvédõ pára- és jégmentesítése Szellõzés Fûtés 2 B 1 2 A A LÉNYEG

24 IA LÉNYEG 22 Automata légkondicionálás Vezérlõpanel Ha a légkondicionáló nem mûködik, az utastér hõmérséklete nem lehet alacsonyabb a külsõ hõmérsékletnél. Az automata hõmérsékletszabályozó folyamatos mûködtetése (bekapcsolásához nyomja be az AUTO gombot) optimális kényelmi szintet biztosít, az idõjárástól függetlenül Megjegyzés: az automata légkondicionálás üzemmódban csak addig termelõdik hideg levegõ, míg az utastér hõmérséklete el nem éri a kívánt szintet, illetve amíg le nem csökken a levegõ páratartalma, ezért a hûtött levegõ viszszajelzõje nem világít folyamatosan. 1 - Kijelzõ 2 - Hõmérsékletszabályozás 3 - Automata légkondicionálás 4 - Légkondicionálás 5 - Belsõ levegõ újraáramoltatása 6 - Ventilátor 7 - Levegõhozam 8 - Az elsõ szélvédõ és az elsõ oldalsó ablakok pára- és jégmentesítése 9 - A hátsó szélvédõ pára- és jégmentesítése Kijelzõ

25 Sebességszabályozó 23 I Ez a berendezés lehetõvé teszi, hogy a motor típusától függõen km/h sebesség felett, a legmagasabb sebességfokozatokban, az Ön által kiválasztott állandó sebességgel haladjon. A szabályozó kapcsolói a kormánykeréken helyezkednek el. Bekapcsolás: Fordítsa az A szabályozó kereket ON állásba. Álló helyzet: Fordítsa az A szabályozó kereket OFF állásba. Utazósebesség beállítása Nyomja be a gázpedált a kívánt sebesség eléréséig. Nyomja meg egyszer a B vagy a C gombot. A sebesség szabályozása és memorizálása megtörtént. A gázpedál benyomásával a memóriában tárolt sebesség bármikor túlléphetõ (pl. elõzésnél). Ilyenkor, ha felengedi a gázpedált, az autó automatikusan visszatér a memóriában tárolt sebességhez. A sebesség beállítása A beállított sebesség értéke a B gomb rövid benyomásával növelhetõ. A beállított sebesség értéke a C gomb rövid benyomásával csökkenthetõ. A C B D A LÉNYEG Megjegyzés: a fékpedál vagy a tengelykapcsoló benyomása kikapcsolja a sebességszabályozó funkciót. A funkció kikapcsolása - Nyomja be a fékpedált vagy váltson sebességet, - vagy nyomja meg a D gombot. Ezek a mûveletek nem törlik a memóriából a legutoljára beállított sebességet. A memóriában tárolt sebesség elõhívása A funkció kikapcsolása után nyomja be a D gombot. A gépkocsi a legutoljára beállított sebességgel halad tovább.

26 IA LÉNYEG 24 SEBESSÉGSZABÁLYOZÓ A memóriában tárolt sebesség növelése Tartsa benyomva a B gombot a kívánt sebesség eléréséig. Engedje el a gombot, és a kívánt sebesség memorizálásra kerül. A memóriában tárolt sebesség csökkentése Tartsa benyomva a C gombot a kívánt sebesség eléréséig (minimális sebesség felett). Engedje el a gombot, és a kívánt sebesség memorizálásra kerül. A C B D A memóriában tárolt sebesség törlése - Megálláskor: a gyújtás lekapcsolásával, -vagy az A vezérlõ OFF állásba helyezésével. FIGYELEM! A sebességszabályozót csak akkor használja, ha a körülmények lehetõvé teszik az állandó sebességgel való haladást. Ne használja túl nagy forgalomban, balesetveszélyes, rosszul tapadó útszakaszon, vagy más nehézségekkel járó körülmények között. Vezessen továbbra is figyelmesen, megõrizve uralmát a gépkocsi felett.

27 II Távvezérlõ 25 II A B Központi zár A távvezérlõ segítségével oldhatja, illetve reteszelheti az ajtók és a csomagtartó (felsõ csomagtérajtó) zárját. A zárak reteszeléséhez nyomja be egyszer az A gombot, oldásukhoz pedig használja a B gombot. Ha a mûvelet nem sikerülne, ismételten nyomja be a gombot. Távvezérlõ A távvezérlõ egy nagyfrekvenciás jeladót használ, amelynek használata az alábbi elõnyökkel jár: - a távvezérlõt nem kell feltétlenül a jármûben elhelyezett vevõkészülékre irányítani; - az autó mögül, a csomagokon keresztül is érvényesül a hatása; - többméteres hatósugárral rendelkezik. Megjegyzés: több nagyfrekvenciás mûszer (házi riasztó, mobiltelefon, stb). párhuzamos használata átmeneti zavarokat okozhat a távvezérlõ mûködésében. Ha a problémák állandósulnak, a távvezérlõt újra be kell tanítani. (lásd: A távvezérlõ elemének cseréje ). A mûveletek sikeres végrehajtását a belsõ zárvezérlõ visszajelzõje villogással, az autó irányjelzõi pedig a következõ módon jelzik: -a reteszek oldásakor az irányjelzõk gyorsan felvillannak és kigyullad a mennyezetvilágítás (ha a funkció aktív), -azárak reteszelésekor az irányjelzõk kb. két másodpercig folyamatosan világítanak, a mennyezetvilágítás pedig kialszik (ha a funkció aktív). Ha valamelyik ajtó vagy a hátsó csomagtérajtók nyitva vannak, vagy nincsenek jól bezárva, a központi zár nem mûködik. Megjegyzés: a gépkocsi ajtóinak reteszelése után a mûszerek kijelzõje még 30 másodpercig világít. Központi zár szuperretesszel Lásd: Szuperzár. A betanítás fázisán kívül, amíg a kulcs az indításgátlón van, a távvezérlõ még lekapcsolt gyújtás mellett sem mûködik. Figyelem! A távvezérlõ gombjának véletlen benyomása (akár a zsebben is) a zárak nyitását eredményezheti. Amennyiben a reteszek oldását követõ harminc másodpercen belül egyik ajtót sem nyitják ki, az ajtók zárja automatikusan reteszelõdik.

28 II 26 TÁVVEZÉRLÕ II A A gépkocsi lokalizálása Ha könnyen meg szeretné találni gépkocsiját akár a legzsúfoltabb parkolóban is, nyomja meg egyszer a távvezérlõ A gombját. A mennyezetvilágítás ekkor kigyullad, és az irányjelzõk néhány másodpercig villognak (a gépkocsi ajtajai zárva maradnak). Tolvajok elleni óvintézkedések Mielõtt kiszáll a gépkocsiból: - zárja be teljesen az összes ablakot, és ne hagyjon semmilyen tárgyat szem elõtt; - húzza ki a gyújtáskulcsot, reteszelje a kormányzárat és az ajtók zárjait! Megjegyzés: a lokalizáló funkció hatósugara nagyobb, mint az ajtónyitó funkcióé. A kulcsok és a távvezérlõ száma egy külön erre a célra fenntartott kártyán szerepelnek. A kártyát tartsa mindig biztonságos helyen. A távvezérlõ elemének cseréje Csavarja ki és pattintsa szét a dobozt, hogy hozzáférhessen az elemekhez. Az elemek típusa: CR2016/3V Kérjük, ne dobja el a használt elemeket, mert erõsen környezetszennyezõ anyagokat tartalmaznak, hanem adja le õket azegyik CITROËN márkaszervizbenvagy valamely más hivatalos gyûjtõhelyen. A távvezérlõ betanítása elemcserét követõen Elemcserét követõen, vagy hibás mûködés esetén újra be kell tanítani a rendszert. Nyissa kulccsal a vezetõoldali ajtót, kapcsolja rá a gyújtást és 10 másodpercen belül nyomja meg a távvezérlõ valamelyik gombját.

29 II Szuperzár 27 II TÁVVEZÉRLÕ Központi zár szuperretesszel A Nyomja meg egyszer az A gombot a szuperzár funkció bekapcsolásához. Az ajtókat ilyenkor sem belülrõl, sem kívülrõl nem lehet kinyitni. A szuperzár oldásához nyomja meg egyszer a B gombot. B Ha a mûvelet nem sikerülne, ismételten nyomja be a gombot. A mûveletek sikeres végrehajtását a belsõ zárvezérlõ visszajelzõje villogással, az autó irányjelzõi pedig a következõ módon jelzik: -areteszek oldásakor az irányjelzõk gyorsan felvillannak és kigyullad a mennyezetvilágítás (ha a funkció aktív), -azárak reteszelésekor az irányjelzõk kb. két másodpercig folyamatosan világítanak, a mennyezetvilágítás pedig kialszik (ha a funkció aktív). Központi zárás szuperzár nélkül Ha 5 másodpercen belül ismét megnyomja az A gombot, a szuperzár hatása megszûnik és a normál központi zár lép mûködésbe (a gépkocsi ajtajai ilyenkor csak kívülrõl nem nyithatók). FIGYELEM! Veszélyes lehet a szuperzár használata, ha egy vagy több személy a gépkocsiban marad, ilyenkor ugyanis az ajtókat nem lehet belülrõl kinyitni (távvezérlõ nélkül). Amennyiben a reteszek oldását követõ harminc másodpercen belül egyik ajtót sem nyitják ki, automatikusan mûködésbe lép a normál központi zár.

30 II 28 Kulcsok II Kulccsal mûködtethetõ központi zár Az ajtózárak reteszelését a belsõ zárvezérlõ visszajelzõjének villogása jelzi. Ha valamelyik ajtó vagy a hátsó csomagtérajtók nyitva vannak, vagy nincsenek jól bezárva, a központi zár nem mûködik. Megjegyzés: a gépkocsi ajtóinak reteszelése után a mûszerek kijelzõje még 30 másodpercig világít. Elektronikus indításgátló kulcs A kulcs lehetõvé teszi a gépkocsi zárjainak reteszelését/oldását és a motor beindítását. Megjegyzés: biztonsági okokból, lekapcsolt gyújtás mellett, a vezetõoldali ajtó nyitásakor hangjelzés figyelmezteti, ha elfelejtette levenni a gyújtáskulcsot. A kulcs segítségével kiiktatható az utasoldali légzsák (lásd: Légzsákrendszer ). Központi zár szuperretesszel Lásd: Szuperzár. Az ELEKTRONIKUS INDÍTÁSGÁTLÓ rendszer szükség esetén letiltja a motor tüzelõanyag-ellátását. Ha Ön leveszi a gyújtáskulcsot, a rendszer automatikusan mûködésbe lép. A gépjármû minden kulcsa rendelkezik elektronikus indításgátló funkcióval. Ennek köszönhetõen az autó kizárólag az Ön kulcsaival indítható. Helyezze be az indítókulcsot a gyújtáskapcsolóba. Miután ráadta a gyújtást, a kulcs kapcsolatba lép az elektronikus biztonsági rendszerrel. Ha a rendszer nem ismeri fel a kulcsot, az autó indítása nem lehetséges. Megjegyzés: a gépkocsi ajtóinak reteszelése után a mûszerek kijelzõje még 30 másodpercig világít. FIGYELEM! Semmiféle körülmények között se avatkozzon az elektronikus indításgátló áramkörébe, mivel a legkisebb változtatás is lehetetlenné teheti a jármû beindítását.

31 II Kódkártya 29 II Vigyázzon, hogy ne sérüljön meg a kártya titkos kódot tartalmazó része, annak sértetlensége nyújt ugyanis garanciát a biztonsági berendezés mûködésére! Ha elveszíti kártyáját, az elektronikus indításgátló rendszer mûködése a továbbiakban nem garantált. Ha esetleg eladja autóját, nagyon fontos, hogy a kódkártyát is átadja az új tulajdonosnak. Kérjük, soha ne hagyja a kártyát az autóban. Kódkártya A gépkocsival együtt Ön kapni fog egy személyre szóló, bizalmas információkat tartalmazó kártyát. Ez a kártya egy titkos kódot tartalmaz, mely a CITROËN hálózat munkatársai számára lehetõvé teszi az elektronikus indításgátló karbantartását. Tanács Tartsa mindig biztos helyen (soha ne a gépkocsiban) az elektronikus indításgátló kulcsához tartozó titkos kódot tartalmazó kártyát. Kérjük, hogy a kulcsokkal kapcsolatos minden változást (további kulcsok beszerzése, letiltás vagy pótlás) jelentsen be a CITROËN hálózatnál. A bejelentéshez kérjük, vigye magával kulcsait és titkos kártyáját is. FIGYELEM! A kulcs számát a kulcs mellé kapott vonalkód tartalmazza. Ha elveszíti a kulcsot, a CITROËN hálózat képviselõje e szám alapján tud új kulcsot, illetve távvezérlõt csináltatni Önnek. A titkos kódot tartalmazó kártya elvesztése a CITROËN hálózat munkatársai részérõl egy jelentõs költségekkel járó beavatkozást tesz szükségessé.

32 II 30 Riasztó II Az illetéktelen behatolók ellen gépkocsija felszerelhetõ egy RIASZTÓval, amely biztosítja: a gépkocsi külsõ védelmét az ajtónyílásokon (ajtók, felsõ csomagtérajtó, motorháztetõ), illetve az elektromos rendszeren elhelyezett érzékelõk segítségével; a gépkocsi belsõ védelmét az ultrahangos érzékelõk segítségével (melyek az utastér változásait figyelik). A A berendezés többek között egy szirénát és egy kívülrõl is jól látható kijelzõt tartalmaz, amely a riasztó három lehetséges állapotáról nyújt tájékoztatást. - Ha a riasztó nem mûködik (ki van kapcsolva), a kijelzõ nem világít. - Ha a riasztó mûködik (be van kapcsolva), a kijelzõ lassan villog. - Ha a riasztó bekapcsolt (vagyis behatolást jelez), a kijelzõ gyorsan villog. A riasztó bekapcsolása Mielõtt bekapcsolná a riasztót, ellenõrizze, hogy az ajtók jól be vannak-e zárva. A riasztót a távvezérlõ A gombjával lehet bekapcsolni. A riasztó bekapcsolása után a külsõ védelem 5 másodperc elteltével, a belsõ védelem 45 másodperc elteltével kapcsol be. Bekapcsolt riasztó esetén az autóba történõ mindennemû behatolás esetén megszólal a sziréna, és villogni kezdenek az irányjelzõk. A sziréna kikapcsolása, és az irányjelzõk kigyulladása után a riasztó újra bekapcsol, és a riasztást megõrzi memóriájában. A sziréna az elektromos áramellátás megszakítása esetén is megszólal.

33 II RIASZTÓ 31 II B A riasztó kikapcsolása távvezérlõvel A gépkocsi távvezérlõvel történõ nyitásakor (vagyis a B gomb megnyomásakor) a riasztó automatikusan kikapcsol. A belsõ védelmi funkció kiiktatása A riasztó a belsõ védelem kiiktatásával, csak külsõ védelmi funkcióval is mûködtethetõ (ha például egy háziállatot szeretne az autóban hagyni). A belsõ védelem kiiktatásához lekapcsolt gyújtás mellett tartsa legalább egy másodpercig benyomva a mûszerfalon található belsõ védelmi rendszer kapcsológombját. A riasztó visszajelzõje ettõl kezdve folyamatosan világít, és csak a funkció visszakapcsolásakor kezd újra villogni. A belsõ védelem kiiktatása csak akkor lesz eredményes, ha az autó külsõ védelméért felelõs riasztót a kiiktatást követõ 5 percen belül bekapcsolja (amíg a kijelzõ világít). Megjegyzés: a riasztó automatikusan kikapcsol, ha a gépkocsit a távvezérlõvel nyitja ki, ezért ha pl. ki szeretné venni az akkumulátort, így kerülheti el a sziréna mûködésbe lépését. A riasztó kikapcsolása kulccsal Nyissa ki az ajtókat a kulccsal, majd szálljon be az autóba (a sziréna ekkor megszólal). Miután behelyezte a gyújtáskulcsot, a rendszer azonosítja a kulcsot és kikapcsolja riasztót.

34 II 32 KORMÁNYZÁR GYÚJTÁS ÖNINDÍTÓ II S: Kormányzár A kormányzár kioldása érdekében könnyedén forgassa a kormánykereket, és közben finoman fordítsa el a gyújtáskulcsot. A: Rádió + Lehetõvé teszi egyes elektromos berendezések használatát. Ebben a pozícióban kigyullad a töltésjelzõ lámpa. M:Gyújtás A következõ visszajelzõknek kell kigyulladniuk: akkumulátortöltés, kézifék, olajnyomás. A gépkocsi változatától függõen egy idõre a következõ visszajelzõknek is ki kell gyulladniuk: ESP menetstabilizáló visszajelzõ, motordiagnosztika, ABS, légzsákrendszer, az utasoldali légzsák kiiktatása, tüzelõanyag minimumszint-jelzõ. Ha e jelzõlámpák nem gyulladnak ki, valamilyen hiba áll fenn. D: Önindító Engedje el a kulcsot, ha a motor beindult. Soha ne mûködtesse az önindítót járó motornál. M (gyújtás) pozícióban a következõ jelzõlámpák tesztelhetõk: /

35 II KORMÁNYZÁR GYÚJTÁS ÖNINDÍTÓ 33 II Kormányzár S: A kulcs levétele után fordítsa el a kormánykereket, a kormányzár bekapcsolásához. A kulcs csak S helyzetben vehetõ ki. A: Ebben a helyzetben oldható a kormányzár (miután a kulcsot A pozícióba állította, szükség esetén kissé forgassa el a kormánykereket). M: Gyújtás (normál) pozíció D: Indítás pozíció A motor beindítása és leállítása: lásd A motor beindítása". Takarékos üzemmód Az akkumulátor lemerülését elkerülendõ, a gyújtás lekapcsolását követõ 30 perc elteltével gépkocsija egy, illetve több elektromos tartozékát automatikusan takarékos üzemmódba állítja. Az elektromos kényelmi berendezések áramellátása ilyenkor automatikusan megszakad. Visszakapcsolásukhoz újra el kell indítania a motort. Megjegyzés: takarékos üzemmódba kapcsolás esetén az akkumulátortöltés visszajelzõje villogni kezd. FIGYELEM! SOHA NE VEGYE KI A KULCSOT A MOTOR TELJES LEÁLLÁSA ELÕTT! FONTOS, HOGY MENET KÖZBEN A MOTOR ÁLLANDÓAN JÁRJON ÉS ÍGY MÛKÖDHESSEN A FÉK- ÉS KORMÁNYRÁSEGÍTÕ. (Másképp fennáll a veszély, hogy a kormányzár bekapcsol és a biztonsági berendezések nem mûködnek teljes hatékonysággal). Megállás és a gyújtáskulcs levétele után, szükség esetén kissé fordítsa el a kormányt, hogy ezzel biztosítsa a kormányzár reteszelését.

36 II 34 A motor beindítása II Kézi (manuális) sebességváltó - Gyõzõdjön meg róla, hogy a váltó üresben áll-e! - Ne nyomja be a gázpedált. - Diesel motor esetén: fordítsa a kulcsot gyújtás pozícióba. Várja meg, míg kialszik az izzítást jelzõ lámpa (ha ég). - A kulcs elfordításával párhuzamosan addig mûködtesse az önindítót, amíg a motor be nem indul (legfeljebb tíz másodpercig). - 0 C alatti hõmérsékleten az indítási folyamat közben nyomja be a kuplungpedált, hogy az indítás könnyebb legyen. Indítás után lassan engedje fel a kuplungpedált. SensoDrive váltómû -Nyomjabeafékpedált. - Ne nyomja be a gázpedált. - Diesel motor esetén: fordítsa a kulcsot gyújtás pozícióba. Várja meg, míg kialszik az izzítást jelzõ lámpa (ha ég). - A kulcs elfordításával párhuzamosan addig mûködtesse az önindítót, amíg a motor be nem indul (legfeljebb tíz másodpercig). Tanács Turbókompresszorral szerelt gépkocsik Mielõtt leállítaná a motort, hagyja járni alapjáraton pár másodpercig, amíg a turbókompresszor mûködési sebessége normalizálódik. A gyújtás lekapcsolásakor soha ne nyomja be a gázpedált, mert az a motor súlyos károsodásával járhat. Hangjelzések Gépkocsija többféle információt hordozó hangjelzéseket ad Önnek: - 1 gongütés = a kiadott parancs nyugtázása - 3 csipogás = riasztás (pl. az alábbi visszajelzõhöz tartozó rendszer nem mûködik megfelelõen: motordiagnosztika; légzsák; akkumulátortöltés; olajnyomás; kézifék; ABS; ESP, stb). Megjegyzés: ha a motor elsõre nem indul, vegye le a gyújtást. Várjon tíz másodpercig, majd önindítózzon a fent ismertetett módon. FIGYELEM! SOHA NE JÁRASSA A MOTORT ZÁRT VAGY ROSSZUL SZELLÕZÕ HELYEN!

37 II MÛSZEREK 35 II A B Mûszerfal-világítás szabályozó Amikor a fényszórók világítanak, a mûszerfal megvilágítása a következõkre terjed ki: - mûszercsoport: fordulatszámláló, kijelzõ, hûtõvíz hõmérsékletjelzõ, tüzelõanyagszint-jelzõ; - többfunkciós kijelzõ; - klímaberendezés kijelzõje. A világítás módját és a fényerõsséget a mûszercsoport A vezérlõjének segítségével választhatja ki. C Éjszakai vezetés funkció (bekapcsolt fényszórók): Az A gomb segítségével 4 fényerõsségi szint + 1 black panel (éjszakai vezetés) funkció között lépegethet, a következõ sorrendben: 4. szint => 3. szint => 2. szint => 1. szint => black panel (éjszakai vezetés). Ez a funkció lehetõvé teszi a lehetõ legkényelmesebb látási viszonyok kialakítását éjszakai vezetés közben. Black panel üzemmódban csak a következõ információk jeleníthetõk meg: -ac zóna kijelzõi (a mûszercsoport alsó része), - irányjelzõk, - sebesség, - kapcsolt sebességfokozat (SensoDrive váltónál). A fenti kijelzõk bizonyos idõközönként, illetve gombnyomásra bármikor kivilágíthatók. Kigyullad például: - a tüzelõanyagszint-jelzõ és a minimális-szint jelzés, - a hûtõvíz hõmérsékletjelzõ, illetve vészjelzõ, amint a hõmérséklet eléri a kritikus szintet (utolsó elõtti kocka), -ab gomb benyomásakor egy idõre a kilométeróra, - bármelyik vezérlõgomb benyomását követõen egy idõre az automata klíma kijelzõje, - egy idõre a fedélzeti számítógép információi.

38 II 36 Mûszerek II Kijelzõ Az ajtó kinyitásakor a kijelzõn az összesített, illetve a napi kilométerszámláló adatai jelennek meg. A gyújtás rákapcsolását követõen a kijelzõn egymás után a következõ mûszerek információi jelennek meg: - Olajszintjelzõ (szintjelzõ kockák). - Karbantartásjelzõ. - Összesített kilométerszámláló vagy napi kilométerszámláló vagy fedélzeti számítógép. Olajszintjelzõ Ellenõrizze a folyadékszintet a nívópálcával. Lásd Szintek. A túl magas vagy túl alacsony olajszint a motor súlyos meghibásodásához vezethet. Forduljon a CITROËN hálózat munkatársaihoz! Ha a kijelzõ mind a 6 kockája és a Mini jelzés egyszerre villog, a minimálisnál alacsonyabb az olajszint. A kézi olajszintmérõ segítségével ellenõrizze az olajszintet. Ellenõrizze az olajszintet, vízszintes talajon, legalább 10 perce álló motornál. Forduljon a CITROËN hálózat munkatársaihoz! B A napi kilométerszámláló lenullázása Csak rákapcsolt gyújtás mellett mûködik. Ha a napi kilométerszámláló adatai láthatók a kijelzõn, nyomja be hoszszan a B gombot, és a számláló lenullázódik. A pálcikák villogása valamilyen mûködési rendellenességet jelez. Forduljon a CITROËN hálózat munkatársaihoz!

39 II KARBANTARTÁSJELZÕ 37 II A karbantartásjelzõ arra figyelmezteti, hogy a Szervizfüzet elõírásai szerint mikorra esedékes gépjármûve következõ felülvizsgálata, melyet az utolsó felülvizsgálat óta megtett kilométerek száma és az azóta eltelt idõ alapján határoz meg. Mûködése A gyújtás rákapcsolásakor az olajszint kijelzését követõen felvillan a javítókulcs, és az összesített kilométerszámláló kijelzi, hány kilométert tehet még meg a következõ esedékes felülvizsgálatig. Példa: a következõ ellenõrzésig még ennyi kilométert tehet meg: Ha a következõ felülvizsgálatig már kevesebb, mint 1000 km-t tehet meg A gyújtás rákapcsolását követõen a kijelzõ 5 másodpercig az olajszintet mutatja, majd folyamatosan világítani kezd a kis javítókulcs és a karbantartás idejét jelzõ szám. Példa: a következõ ellenõrzésig még ennyi kilométert tehet meg: Ha a karbantartás ideje már lejárt A gyújtás rákapcsolását követõen a kijelzõ 5 másodpercig az olajszintet mutatja, majd a kis javítókulcs villogni kezd, a karbantartás idejét jelzõ szám pedig folyamatosan világít. Példa: a jármû felülvizsgálata 300 km-rel ezelõtt lett volna esedékes. Jármûve ilyenkor sürgõsen ellenõrzésre szorul. Öt másodperccel a gyújtás rákapcsolása után az összesített kilométer számláló visszaáll eredeti funkciójába, és vagy az összes, vagy az aznap megtett kilométerek számát mutatja. Öt másodperccel a gyújtás rákapcsolása után az összesített kilométerszámláló viszszaáll eredeti funkciójába, viszont a sarokban látható marad a kis javítókulcs. Ez a jelzés arra figyelmeztet, hogy hamarosan esedékes lesz jármûve felülvizsgálata. A kijelzõ ezután vagy az összes, vagy az aznap megtett kilométerek számát mutatja. Öt másodperccel a gyújtás rákapcsolása után az összesített kilométer számláló visszaáll eredeti funkciójába, viszont a sarokban a kis javítókulcs látható marad.

40 II 38 KARBANTARTÁSJELZÕ II A karbantartások esedékessége Amennyiben Ön jármûvét az átlagosnál nagyobb terhelésnek teszi ki, akkor a Szervizfüzet fokozott igénybevétel esetére elõírt karbantartási rendje érvényes autójára (ld. a Szervizfüzetben). 1 Lenullázás Az esedékes felülvizsgálatokat követõen a CITROËN hálózat munkatársai minden esetben lenullázzák a számlálót. Amennyiben Ön maga szeretné lenullázni a számlálót, a következõképpen járjon el: - Kapcsolja le a gyújtást. -Nyomjabeaz1-es gombot és tartsa lenyomva. - Kapcsolja vissza a gyújtást. - Tartsa lenyomva az 1-es gombot, amíg a kijelzõn meg nem jelenik a nulla jelzés, és a kis javítókulcs el nem tûnik. - Kapcsolja le a gyújtást.

41 II TÖBBFUNKCIÓS KIJELZÕ 39 II A B A kijelzõ menüje (lásd a táblázatot) Az egyes funkciókhoz tartozó értékek igény szerint változtathatók. Digitális óra Az órákat az A gombbal, míg a perceket a B gombbal állíthatja be. A funkciók megjelenési sorrendje és az értékek beállítása Nyomja meg hosszan a C gombot a menü elõhívásához. A C gomb rövid ideig tartó benyomásával választhatja ki a kívánt funkciót. A D gomb rövid ideig tartó benyomásával állíthatja be a kívánt értéket. C 1 A kijelzõ C A kijelzõ funkcióinak megjelenítõ gombja D A kijelzõ funkcióinak szabályozógombja 1 Az üzenetek megjelenítésének helye 2 Pontos idõ vagy hõmérséklet A gyújtás rákapcsolásakor a pontos idõ jelenik meg a kijelzõn, kivéve, ha a kinti hõmérséklet +3 C és -3 C között van (jégréteg képzõdés veszélye). Megjegyzés: elõfordulhat, hogy a kijelzõn megjelenõ hõmérséklet adat magasabb, mint a tényleges hõmérséklet, pl. ha a gépkocsi tûzõ napon parkol. 2 D Sorrend Funkciók Értékek 1 NYELV A nyelv kiválasztása 2 ÓRA 3 PERC 4 ÉV Az óra beállítása (1-tõl 12-ig (AM/PM) vagy 0-tól 23-ig) A perc beállítása (0-tól 59-ig) Az év beállítása ( 02, 03, stb). 5 HÓNAP A hónap beállítása (1-tõl 12-ig) 6 NAP A nap beállítása (1-tõl 31-ig) 7 ÓRACIKLUS 12 órás vagy 24 órás ciklus 8 HÕMÉRSÉKLET MÉRTÉKEGYSÉG A hõmérséklet mértékegységének beállítása ( C vagy F)

42 II 40 TÖBBFUNKCIÓS KIJELZÕ II A 1 B kijelzõ A A kijelzõ funkcióinak megjelenítõ gombja B A kijelzõ funkcióinak szabályozógombja 1 Az üzenetek megjelenítésének helye 2 Pontos idõ 3 Hõmérséklet. Ha a külsõ hõmérséklet 3 C és +3 C között van, a hõmérsékletjelzõ adatai folyamatos villogással figyelmeztetik a vezetõt a jegesedés veszélyére. Megjegyzés: elõfordulhat, hogy a kijelzõn megjelenõ adat magasabb, mint a tényleges hõmérséklet, pl. ha a gépkocsi tûzõ napon parkol. 2 3 B A kijelzõ menüje (lásd a táblázatot) Az egyes funkciókhoz tartozó értékek igény szerint változtathatók. A funkciók megjelenési sorrendje és az értékek beállítása Nyomja meg hosszan a A gombot a menü elõhívásához. A A gomb rövid ideig tartó benyomásával választhatja ki a kívánt funkciót. A B gomb rövid ideig tartó benyomásával állíthatja be a kívánt értéket. Sorrend Funkciók Értékek 1 NYELV A nyelv kiválasztása 2 3 SEBESSÉG MÉRTÉKEGYSÉG HÕMÉRSÉKLET MÉRTÉKEGYSÉG A sebesség mértékegységének beállítása (km/h vagy m/h) A hõmérséklet mértékegységének beállítása ( C vagy F) 4 ÓRACIKLUS 12 órás vagy 24 órás ciklus 5 ÓRA Az óra beállítása (1-tõl 12-ig (AM/PM) vagy 0-tól 23-ig) 6 PERC A perc beállítása (0-tól 59-ig) 7 ÉV Az év beállítása ( 02, 03, stb). 8 HÓNAP A hónap beállítása (1-tõl 12-ig) 9 NAP A nap beállítása (1-tõl 31-ig)

43 II ÜZENETEK MEGJELENÍTÉSE 41 II A kijelzõ MEGJELENÕ ÜZENET MODE ÉCONOMIE ACTIF PILE TELECOMMANDE USEE PORTE AVANT GAUCHE OUVERTE PORTE AVANT DROITE OUVERTE PORTES OUVERTES COFFRE OUVERT VONATKOZÓ INFORMÁCIÓ Lásd: Takarékos üzemmód Cserélje ki az elemet a távvezérlõben! A bal elsõ ajtó nyitva van, vagy nincs jól becsukva. A jobb elsõ ajtó nyitva van, vagy nincs jól becsukva. Az ajtók nyitva vannak, vagy nincsenek jól becsukva. A csomagtartó ajtaja nyitva van, vagy nincs jól bezárva. B kijelzõ MEGJELENÕ ÜZENET MODE ÉCONOMIE ACTIF VONATKOZÓ INFORMÁCIÓ Lásd: Takarékos üzemmód PILE TELECOMMANDE USEE Cserélje ki az elemet a távvezérlõben! Az üzenetek szövege változatonként és országonként eltérõ lehet.

44 II 42 FEDÉLZETI SZÁMÍTÓGÉP II Mûszerek ( A kijelzõ vagy digitális óra) A fedélzeti számítógép négyféle információt jelenít meg a mûszercsoporton. A tartályban lévõ tüzelõanyaggal megtehetõ kilométerek száma Átlagfogyasztás Pillanatnyi fogyasztás Átlagsebesség B kijelzõs változat A fedélzeti számítógép mûszerfal felsõ részén található kijelzõje öt különbözõ információ megjelenítésére alkalmas. A tartályban lévõ tüzelõanyaggal megtehetõ távolság Megtett távolság Átlagfogyasztás Pillanatnyi fogyasztás Átlagsebesség A különbözõ információk és funkciók megjelenítéséhez nyomja be többször egymás után röviden az elsõ ablaktörlõ kapcsolókarjának végét, vagy az autórádió 0 gombját. A fedélzeti számítógép kijelzõjén megjelenõ adatok lenullázásához nyomja be, és tartsa benyomva néhány másodpercig a kapcsolókar végét, amíg a lenullázandó adat látszik a kijelzõn.

45 II FEDÉLZETI SZÁMÍTÓGÉP 43 II Aváltozatjelea mûszereken Tankolás nélkül megtehetõ távolság Azt jelzi, hogy a tüzelõanyag-tartályban lévõ tüzelõanyag hány kilométer megtételéhez elegendõ. Ha a minimális tüzelõanyagszint jelzés kigyullad, a mûszerfal kijelzõjén megjelenik a tüzelõanyag-tartályban lévõ tüzelõanyag mennyiséggel megtehetõ kilométerek száma. A gépkocsi indításakor ez az információ csak akkor jelenik meg, ha a minimális tüzelõanyag-szint jelzõ világít. Ha már csak 30 km megtételéhez elegendõ tüzelõanyag van a tartályban, csak 3 kocka világít. A fedélzeti számítógép lenullázását követõen a következõ tankolásig megtehetõ kilométerek száma csak egy bizonyos idõt követõen kerül kijelzésre. B kijelzõs változat Átlagfogyasztás Az elhasznált tüzelõanyag mennyisége és a megtett távolság viszonyát fejezi ki a számítógép utolsó lenullázása óta. Pillanatnyi fogyasztás Ez az információ mely csak 30 km/h-s sebesség felett jelenik meg a kijelzõn a legutóbbi két másodpercben mért fogyasztási adatokon alapszik. Átlagsebesség A megtett távolság és az utazási idõ hányadosát fejezi ki a számítógép utolsó lenullázása óta (ráadott gyújtásnál). Megtett távolság Jelzi a fedélzeti számítógép utolsó lenullázása óta megtett kilométerek számát.

46 II 44 Kézi (manuális) sebességváltó II Hátramenet Soha ne kapcsoljon hátramenetbe a jármû teljes megállása elõtt. A mozdulatot minden recsegést elkerülve finoman, lassan kell elvégezni. A kézi sebességváltómû váltókarja

47 II SensoDrive Általános váltómû jellemzõk 45 II B 3 Az öt sebességfokozattal rendelkezõ SensoDrive váltómû kétféle vezetési módban használható: automata üzemmódban; kézi (impulzusos) üzemmódban, melyben a váltó kétféleképpen, a kormánykerék alatti vezérlõkkel, illetve a középsõ konzolon elhelyezkedõ váltókarral vezérelhetõ. A kívánt üzemmód kiválasztása A motor beindításakor az autó mindig automata üzemmódban indul. Kézi (impulzusos) mûködtetésre az alábbi módokon térhet át: - a kormánykerék alatti 1-es (+ vagy ) vezérlõk valamelyikének segítségével; -a2-es sebességváltó kar + vagy irányú elmozdításával. Ha más parancsot nem ad, és a vezetési körülmények lehetõvé teszik, a rendszer automata üzemmódban üzemel tovább. A középkonzolon található 3-as (AUTO) gomb benyomásával térhet át kézi (impulzusos) üzemmódba. Ezután a 3-as gomb újbóli benyomásával térhet vissza automata üzemmódba. A mûszercsoport jelzései Az aktuális sebességfokozat, illetve az AUTO üzemmód még levett gyújtás mellett, pl. valamelyik ajtó nyitásakor is látható a mûszercsoporton. Ha a B és az AUTO" visszajelzõ egyszerre villog, akkor valamilyen mûködési hiba áll fenn. Haladéktalanul forduljon a CITROËN hálózat munkatársaihoz! A benyomott fékpedál visszajelzõ villogása arra figyelmezteti, hogy indításhoz, vagy a hátramenet kapcsolásához be kell nyomni a fékpedált.

48 II 46 SensoDrive Általános váltómû jellemzõk II Az autó indítása - Nyomja be a fékpedált. A gyújtás rákapcsolásakor a váltó automatikusan N állásba (üresbe) vált. - Ellenõrizze a mûszercsoporton, hogy megfelelõ fokozatban áll-e a váltó. - Szükség esetén állítsa a váltót 1-es vagy hátrameneti fokozatba (a motornak alapjáraton kell mûködnie). - Engedje ki a kéziféket. - Vegye le a lábát a fékpedálról, és gyorsítson. A SensoDrive váltómû használata Üres fokozat Üres (N) fokozat kapcsolása A váltót a sebességváltókar jobbra nyomásával lehet üresbe állítani. Menet közben még rövid idõre sem szabad üresbe állítani a váltót. Hátramenet Hátramenet (R) kapcsolása Hátramenetbe csak a konzolon található váltókar segítségével lehet kapcsolni. Csak akkor kapcsoljon ebbe a fokozatba, ha az autó áll, a lába pedig a fékpedálon van. A sebességváltókart jobbra nyomva, a kar egyszeri hátra húzásával válthat hátramenetbe. Kézi (impulzusos) üzemmód Ez a pozíció lehetõvé teszi a sebességek kézi kapcsolását. A motor indítása és a hátramenet kapcsolása csak akkor lehetséges, ha a fékpedál be van nyomva. A benyomott fékpedál visszajelzõ kb. 5 másodpercig villog a kijelzõn, jelezve, hogy a gépkocsi indításához és a hátramenet kapcsolásához be kell nyomni a fékpedált.

49 II SensoDrive Általános váltómû jellemzõk 47 II Járó motorral álló autó Ha járó motor mellett az autó sokáig egy helyben áll, a váltó automatikusan üresbe vált. A motor leállítása A motor leállítása elõtt az alábbi lehetõségek közül választhat: - üresben hagyja az autót ehhez a kart N fokozatba kell állítania; - 1-es, 2-es vagy hátrameneti fokozatban hagyja az autót ehhez a gyújtás levétele elõtt a kívánt fokozatba kell állítania a váltókart. Ebben az esetben a jármûvet levett gyújtás mellett nem lehet elmozdítani a helyérõl. A kéziféket mindkét esetben feltétlenül be kell húzni. A gyújtás levételét követõen egy rövid ideig még üresbe, illetve a kívánt sebességfokozatba lehet állítani a váltót. Mielõtt bármiféle beavatkozást végezne a motortérben, feltétlenül gyõzõdjék meg róla, hogy a sebességváltó üresben áll, és a kézifék be van húzva. Indulás lejtõn Ha lejtõn indítja el az autót, fokozatosan gyorsítson, és közben lassan engedje ki a kéziféket. Ha lejtõn állítja le az autót, ne a gázpedál használatával próbálja egy helyben tartani. Lejtõn a fék segítségével tartsa egy helyben az autót. Ne a gázpedál használatával próbálja egy helyben tartani az autót.

50 II 48 SensoDrive Kézi" váltómû üzemmód II - + A sebességváltókar használata Ha magasabb fokozatba szeretne kapcsolni, nyomja a váltókart + irányba. Ha alacsonyabb fokozatba szeretne kapcsolni, nyomja a váltókart irányba. A kormánykerék alatti vezérlõk használata A kormány alatti vezérlõk segítségével az öt elõremeneti fokozat bármelyikébe kapcsolhat. - Ha magasabb fokozatba szeretne kapcsolni, húzza maga felé a + vezérlõt. - Ha alacsonyabb fokozatba szeretne kapcsolni, húzza maga felé a vezérlõt. Ezek a vezérlõk nem nyújtanak lehetõséget az üres állás és a hátramenet kapcsolására, sem a hátramenet kikapcsolására. Megjegyzések: - Ha pl. egy stoptábla vagy egy közlekedési lámpa közeledtével az autó lelassít, a váltó automatikusan visszavált 1-esbe. - Ha a vezetõ ezt az üzemmódot választja, sebességváltás közben nem kell levennie lábát a gázról. - A sebességváltásra vonatkozó utasításokat a rendszer csak akkor teljesíti, ha a motor fordulatszáma erre lehetõséget nyújt. - Amikor a motor eléri a megfelelõ fordulatszámot, és a körülmények lehetõvé teszik, a rendszer gondoskodik a magasabb sebességfokozat kapcsolásáról. (Kivéve a következõ motor(ok):1.6i 16V 110 LE). BETANÍTÁS Akkumulátor csere/lekötés, illetve segédakkumulátorról történõ indítás, valamint hibás mûködés esetén a SensoDrive rendszert újra be kell tanítani, a következõ módon: - Kapcsolja rá a gyújtást. A kijelzõn egy vonal és az AUTO felirat jelenik meg. -Nyomjabeafékpedált. - Várja meg míg a kijelzõn feltûnik az N jelzés, vagy valamelyik sebesség jelzése (kb. 30 másodperc). - Engedje fel a fékpedált. A motor ezután újra indítható. FIGYELEM! Rákapcsolt gyújtásnál, ha a és az AUTO visszajelzõk egyszerre villognak, mûködési hiba áll fenn. Haladéktalanul forduljon valamelyik CITROËN márkaszervizhez!

51 II SensoDrive váltómû Automata üzemmód / ideiglenes kézi üzemmód 49 II A Ebben az üzemmódban a váltó az alábbi tényezõk figyelembevételével választja ki az adott helyzetben megfelelõ sebességfokozatot: - a vezetõ vezetési stílusa, - az útviszonyok, - a jármû terhelése. Hátramenetbõl a váltókar egyszeri elõre nyomásával kapcsolhat automatikus elõremenetbe. B A gyújtás ráadásakor a váltómû automatikus üzemmódban kezd mûködni. Ha bármilyen más szituációban szeretne automatikus üzemmódba kapcsolni: - nyomja be a középkonzolon, a váltókar mögött található A (AUTO) gombot. Az AUTO piktogram kigyulladása a mûszercsoporton jelzi, ha a rendszer tudomásul vette az utasítást. Ettõl kezdve a váltómû auto-aktív üzemmódban mûködik, anélkül, hogy Önnek bármiféle teendõje volna. Ideiglenes kézi üzemmód kapcsolása Automata üzemmódban a váltókarral, valamint a + és - kapcsolókkal válthat azonnal sebességet. A mûszercsoporton kigyullad az AUTO felirat. Ha más parancsot nem ad, és a vezetési körülmények lehetõvé teszik, a rendszer automata üzemmódban üzemel tovább. Automata üzemmód kikapcsolása Nyomja be az A vezérlõgombot. A mûszercsoportról eltûnik az AUTO felirat. Automatikus NEIGE (TÉLI) üzemmód Automatikus mûködési módban, amint a SensoDrive váltó úgy érzékeli, hogy csúszik az út, automatikusan téli üzemmódba vált. Ekkor kigyullad a mûszercsoport B (téli üzemmód) visszajelzõje, ami azt jelzi, hogy az autó téli üzemmódban halad tovább.

52 II 50 FÉKEK II Kézifék A kéziféket úgy hozhatja mûködésbe, hogy a kart annál erõsebben behúzza, minél meredekebb a lejtõ. A kart könnyebben lehet behúzni, ha egyidejûleg a fékpedált is benyomva tartja. Elõvigyázatosságból minden esetben állítsa a sebességváltót elsõ fokozatba. Meredek lejtõkön fordítsa a kerekeket a járdaszegély felé. A kézifék úgy oldható, hogy benyomja a végén található gombot, kissé meghúzza, majd teljesen leereszti a kart. Megjegyzés: a gyújtás ráadása után égve marad a visszajelzõ lámpa, ha a kéziféket behúzva hagyta, vagy nem oldotta ki teljesen. Megjegyzés: járó motornál (5 km/h sebesség felett) a jelzõlámpa kigyullad, és hangjelzés figyelmezteti, ha a kéziféket behúzva hagyta, vagy nem oldotta ki teljesen. Kiengedett kézifék visszajelzõ Ha hangjelzés kíséretében kigyullad a visszajelzõ, akkor vagy kevés a fékfolyadék, vagy nem megfelelõen mûködik a fékerõelosztó. Ilyen esetben kérjük, azonnal álljon meg, és haladéktalanul forduljon valamelyik CITROËN márkaszervizhez. A kéziféket menet közben soha ne használja a gépkocsi megállítására vagy fékezésre!

53 II FÉKEK 51 II ABS blokkolásgátló rendszer E rendszer az által növeli a biztonságot, hogy hirtelen fékezés esetén, illetve a csúszós útszakaszokon megakadályozza a kerekek blokkolását. Az ABS nehéz helyzetekben lehetõséget nyújt a kocsi feletti uralom megõrzésére. Az ABS rendszer minden lényeges elektromos részének mûködését elektronikus figyelõrendszer ellenõrzi indulás elõtt és menet közben is. Az ABS rendszer visszajelzõje felgyullad a gyújtás rákapcsolásakor, majd néhány másodperc után kialszik. Ha a visszajelzõ nem alszik ki, akkor a rendszer valamilyen hiba következtében kikapcsolódott. Az ABS rendszer hatástalanságára enged következtetni az is, ha a lámpa menet közben kigyullad. A normál fékhatás ilyenkor (mindkét esetben) változatlan marad, ugyanúgy, mint a blokkolásgátlóval nem felszerelt jármûveken. Ugyanakkor annak érdekében, hogy a blokkolásgátló rendszer kifejthesse hatását, minél elõbb meg kell vizsgáltatni valamelyik CITROËN márkaszervizben. ABS-sel felszerelt jármûvek esetében is érvényes, hogy csúszós utakon (kavics, hó, jégkéreg stb). óvatosan kell haladni. Vészfékezés rásegítõ (ABS-sel szerelt gépkocsikon) A rendszer lehetõvé teszi, hogy vészhelyzetben a lehetõ leggyorsabban érje el a megfelelõ fékhatást, és így kisebb legyen a féktávolság. A rásegítõ berendezés a fékpedál hirtelen benyomása esetén lép mûködésbe, amitõl kisebb lesz a fékpedál ellenállása. Tartsa benyomva a fékpedált a gépkocsi megállásáig. Vészjelzõk vészkapcsolása Vészfékezésnél vagy hirtelen lassításnál a vészjelzõk automatikusan kigyulladnak. Egy idõ után a vészjelzõk automatikusan kialszanak, de kikapcsolhatók a mûszerfalon található vészjelzõ kapcsolóval is.

54 II 52 MENETSTABILIZÁLÓ (ESP) II Mûködése Ha az ESP rendszer mûködésbe lép, a mûszercsoport ESP visszajelzõje villogni kezd. A A menetstabilizáló-rendszer az ABS-hez kapcsolódik, annak kiegészítése. Ha a rendszer eltérést tapasztal a gépkocsi iránya és a vezetõ utasítása között, az ESP rendszer a fékekre és a motorra hatva automatikusan a kívánt irányba tereli a gépkocsit. Kikapcsolása Különleges helyzetekben (sárban vagy hóban elakadt, hólánccal szerelt, laza talajon álló, stb. gépkocsi indításakor) szükség lehet az ESP kiiktatására ahhoz, hogy a kerekek tapadó felületet találjanak. -NyomjamegazA gombot. -Az A (ESP OFF) vezérlõhöz tartozó visszajelzõ és a mûszerfal ESP kijelzõje kigyullad. Az ESP rendszert ezzel kikapcsolta. Hibás mûködés A rendszer hibás mûködését jelzi, ha hangjelzés (bip) kíséretében kigyullad a mûszercsoport ESP visszajelzõje. Ilyen esetben ellenõriztesse a rendszert valamelyik CITROËN márkaszervizben. Általános vezetési feltételek mellett az ESP növeli a vezetési biztonságot, de nem jogosítja fel a vezetõt arra, hogy nagyobb kockázatot vállaljon, vagy túl nagy sebességgel haladjon. A rendszer akkor mûködik megfelelõen, ha betartja a gyártónak a kerekekre (gumiabroncsok és felnik), a fékrendszer részeire és az elektronikus alkatrészekre vonatkozó elõírásait, illetve ha ezek beszerelését és szerelését a CITROËN hálózat munkatársaira bízza. Egy esetleges ütközés után feltétlenül ellenõriztesse a rendszert egy CITROËN márkaszervizben.

55 II SEBESSÉGTÚLLÉPÉS-JELZÕ 53 II Sebességtúllépés-jelzõ Az Ön által megadott maximális sebességérték átlépésére figyelmeztetõ jelzés. A funkció aktiválásához nyomja be egyszer röviden az E gombot (a visszajelzõ kigyullad). Ha rögzíteni, vagy módosítani szeretné a megadott sebességértéket, akkor, ha jármûve elérte a kívánt sebességet, nyomja be az E gombot (a mûszerfal középsõ részén) és tartsa benyomva, amíg egy gongütést nem hall. E Az így beállított sebesség túllépésére hangjelzés figyelmezteti. Kikapcsolás A funkciót az E gomb rövid benyomásával kapcsolhatja ki (a visszajelzõ kialszik). Megjegyzés: a sebességtúllépésre figyelmeztetõ jelzés csak kb. 30 km/h sebesség felett mûködik.

56 II 54 Tolatóradar II A Tolatóradar Hátramenetben a hátsó lökhárítókba épített távolság-érzékelõk hangjelzéssel tájékoztatják a gépkocsi mögött lévõ akadályokról. Ha benyomja az A gombot és hátramenetbe kapcsol, kigyullad a rendszer mûködését bizonyító viszszajelzõ. Hátramenetbe kapcsoláskor rövid hang jelzi, hogy a tolatóradar mûködik. - Amint a gépkocsi egy akadályhoz közelít, a hangjelzés egyre sûrûbb lesz, - amint a gépkocsi 30 cm-re megközelítette az akadályt, a hangjelzés folyamatossá válik. Ellenõrzési zóna Kikapcsolása A funkciót a mûszerfal középsõ részén található A gombbal kikapcsolhatja. - Nyomja be röviden a gombot, ha ideiglenesen szeretné kikapcsolni. - Nyomja be hosszan a gombot (min. 4 mp-ig), ha hosszabb idõre szeretné kikapcsolni (a funkciót az A gombbal kapcsolhatja vissza). Ha a gépkocsi után vontatási szerelvényt kapcsol, ki kell kapcsolni a tolatóradart. Megjegyzés: ha a tolatóradar hátsó lökhárítón lévõ távolság-érzékelõi takarva vannak (hó, jég, kerékpártartó, stb. miatt), folyamatos hangjelzés (bip) figyelmezteti a vezetõt. Ebben az esetben: - tisztítsa meg az érzékelõket vagy, - kapcsolja ki a funkciót az A gombbal. FIGYELEM! A hátramenet kapcsolásakor hallható hangjelzés és a visszajelzõ villogása a rendszer meghibásodására figyelmeztet. Forduljon segítségért a CITROËN hálózat munkatársaihoz. Elõfordulhat, hogy a tolatóradar nem érzékeli közvetlenül a lökhárító alatt lévõ akadályokat. Karókat, jelzõrudakat vagy más hasonló tárgyakat messzirõl még érzékelhet a tolatóradar, de közelrõl elõfordulhat, hogy már nem.

57 III Ajtók Lopás és behatolás elleni védelem 55 III A Az ajtók zárása belülrõl Amikor az ajtók zárva vannak, az ajtózárak központilag az A-val jelölt gomb segítségével reteszelhetõk, illetve nyithatók. Az ajtók belülrõl mindig nyithatók. Amennyiben az egyik ajtó vagy a csomagtér ajtó nyitva van, vagy nincs jól bezárva, a központi zár nem mûködik. B Az A-val jelölt vezérlõ visszajelzõje háromféle állapotot jelezhet: - villog, ha az ajtók zárva vannak, a gépkocsi áll és a motor nem jár; - kigyullad, ha az ajtók zárva vannak és rákapcsolja a gyújtást; - elalszik, ha a gépkocsi zárjai nincsenek reteszelve. Megjegyzés: az A vezérlõ nem mûködik, ha a gépkocsit a távvezérlõvel vagy a kulccsal zárta. Lopás elleni védelem A csomagtérajtó zárja automatikusan reteszelõdik, amikor a gépkocsi elindul (10 km/h sebesség felett). A csomagtérajtó reteszelése bármelyik ajtó nyitásával, vagy a belsõ zárvezérlõvel oldható. Behatolás elleni védelem A gépkocsi indítását követõen, amikor a gépkocsi eléri a 10 km/h körüli sebességet, a rendszer automatikusan reteszeli a nyílászárók zárjait. Megjegyzés: ha idõközben a gépkocsi valamelyik ajtaját kinyitották, zárja újra reteszelõdik, amikor a gépkocsi eléri a 10 km/h körüli sebességet. A funkció bekapcsolása/kikapcsolása A gyújtás rákapcsolása után nyomja be hosszan a központi zár vezérlõjét, és várja meg, míg a kijelzõn hangjelzés kíséretében megjelenik egy üzenet. Kézi vezérlés (elektromos hiba esetén) Elektromos hiba esetén a gépkocsi ajtói a B vezérlõkkel reteszelhetõk. Nyitott ajtónál, vezesse be pl. a kulcs végét a nyílásba, és fordítsa el. Zárjabeazajtót. A hiba elhárítása után, a normál mûködés az A vezérlõ vagy a távvezérlõ használatával, vagy a bal oldali ajtó kulccsal történõ nyitásával automatikusan visszaáll. Ne feledje, hogy ha reteszelt ajtókkal utazik, egy esetleges vészhelyzetben ez megnehezíti a segítségére sietõk bejutását a gépkocsiba!

58 III 56 AZ AJTÓK ÉS A CSOMAGTÉRAJTÓK NYITÁSA III 1 C 1 A 2 2 A csomagtérhez kétféleképpen férhet hozzá: - Nyissa ki a felsõ csomagtérajtót (1) az A vezérlõgomb segítségével (a csomagtakaró automatikusan felcsévélõdik, a csomagtér gyors elérését lehetõvé téve). - Nyissa ki a felsõ csomagtérajtót (1) az A vezérlõgomb segítségével, majd az alsó csomagtérajtót (2) a B vezérlõgomb segítségével. A felsõ és alsó csomagtérajtó zárása Zárja elõször a 2-es majd az 1-es csomagtérajtót. Megjegyzés: a hátsó csomagtér ajtók automatikusan reteszelõdnek, amikor a gépkocsi eléri a 10 km/h körüli sebességet. Vésznyitás Ha a felsõ csomagtérajtó valamilyen hiba miatt a szokásos módon nem nyitható, a zár nyitása a csomagtérbõl is megoldható: - vezessen be a zár C-vel jelölt nyílásába egy csavarhúzót, vagy egy hasonló szerszámot, - és mozgassa addig, amíg a felsõ csomagtérajtó zárja ki nem nyílik. B Az alsó csomagtérajtó nyitófogantyújához a felsõ csomagtérajtó kinyitása után férhet hozzá. Elõször mindig az alsó csomagtérajtót csukja be, majd a felsõ csomagtérajtót. Az alsó csomagtérajtó 100 kg-ig terhelhetõ.

59 III SZELLÕZÉS FÛTÉS 57 III A Figyelem! Az automata fûtésszabályozó a mûszerfalon (az A-val jelölt helyen) található hõérzékelõ szonda adataira támaszkodik. Ne tömje be a nyílást!

60 III 58 Szellõzés III A levegõ bemenet Vigyázni kell a levegõ bemeneti rácsának és a szélvédõ aljánál lévõ járatoknak a tisztaságára (száraz falevelek, hó lehet rajtuk). A gépkocsi nagynyomáson történõ tisztítása esetén ügyeljen arra, hogy a vízsugár ne érje a levegõ bemeneti nyílást. Részecskeszûrõ / Aktív szénszûrõ Jármûvében szûrõ gondoskodik a por és a kellemetlen szagok szûrésérõl. A szûrõt a karbantartási elõírásoknak megfelelõ idõközönként kell cserélni. Légkondicionálás A klímaberendezés bármelyik évszakban, még hideg idõben is hasznos, mert csökkenti a levegõ páratartalmát. A kompresszor tömítettségét úgy lehet hosszú ideig megõrizni, ha havonta legalább egyszer mûködésbe helyezi. A berendezés hatékonysága érdekében tartsa bezárva az ablakokat. Ha az autó hosszabb ideig napos helyen állt, és túl meleg a belsõ tér levegõje, szellõztesse pár percig az utasteret. A légkondicionáló a mûködéséhez a motor energiáját használja fel, ami növeli a gépkocsi fogyasztását. Szellõzõnyílások A szellõzõnyílások révén szabályozható a beáramló levegõ mennyisége, illetve útja (felfelé-lefelé, jobbra-balra). A levegõ elosztása A maximális kényelem érdekében az utastér elsõ és hátsó részén egyenletesen tanácsos eloszlatni a levegõt. A középkonzolon, a sebességváltókar magasságában található levegõ kimeneti nyílások a hátsó helyek hatékonyabb fûtését teszik lehetõvé.

61 III LEVEGÕELOSZTÁS Kézi szabályozás Automatikus vezérlés 59 III A rendszer megfelelõ használata érdekében a következõket javasoljuk: Külsõ hõmérséklet Kézi szabályozás Automatikus vezérlés Hátsó helyek hõmérséklete A szellõzõk helyzete Alacsony - Növelje a ventilátor levegõhozamát. - Zárja be a középsõ szellõzõket. Oldalsó szellõzõk nyitva vagy a kezek felé irányítva középsõk zárva vagy a kezek felé irányítva Közepes Mind a négy szellõzõ nyitva Magas - Nyissa ki a középsõ szellõzõket. - Növelje a ventilátor levegõhozamát. Mind a négy szellõzõ nyitva Megjegyzés: AUTO üzemmódban a kijelzõn megjelenõ levegõhozamot a rendszer maga állítja be.

62 III 60 KÉZI VEZÉRLÉSÛ Légkondicionálás III Légkondicionálás A légkondicionáló csak járó motor mellett mûködik. Nyomja meg a mûszerfalon található kapcsolót. A visszajelzõ kigyulladása jelzi, hogy a berendezés mûködik. A berendezés hatékonysága érdekében tartsa bezárva az ablakokat. A légkondicionáláshoz mindig kapcsolja be a 3-as fûtõventilátort (soha ne hagyja 0-n). A B 3 4 Belsõ levegõ újraáramoltatása A kellemetlen külsõ szagok kizárása, valamint a légkondicionálás hatásának és gyorsaságának fokozása érdekében ajánlatos a belsõ levegõ visszakeringetését választani. Változattól függõen nyomja meg az A gombot (a visszajelzõ kigyullad), vagy használja a B vezérlõt. A külsõ levegõ felhasználása ilyenkor nem lehetséges Az utastér levegõjének frissítése és a páramentesítés érdekében azonban kérjük, mielõbb kapcsoljon vissza a külsõ levegõt felhasználó funkcióra. Megjegyzés: az utastér hõmérsékletének gyors növeléséhez állítsa az A vagy B szabályozót belsõ levegõ visszakeringetés funkcióra, a 4-es szabályozót pedig a piros zóna maximumára. Ha az autó hosszabb ideig napos helyen állt, és túl meleg a belsõ tér levegõje: - szellõztesse ki az utasteret teljesen kinyitott ablakokkal, majd zárjabeazokat, -állítsa a 4-es szabályozót a leghidegebb pozícióba a kék zónában, - nyissa ki a szellõzõket, - használja a belsõ levegõkeringetõt, - állítsa a 3-as szabályozót közel maximumra, - a megfelelõ hõmérséklet elérése után, állítsa be újra a 3-as és 4-es szabályozókat az igényeknek megfelelõen. Tanács A klímaberendezés bármelyik évszakban, még hideg idõben is hasznos, mert csökkenti a levegõ páratartalmát. Megjegyzés: a légkondicionálás meleg és hideg levegõ keverésével történik, az igényeknek megfelelõen a 3-as szabályozó beállításával.

63 III Automata légkondicionálás 61 III Automata mûködés Ez a rendszer normál mûködési módja Kijelzõ A gomb egyszeri benyomásával melyrõl a kijelzõ is tájékoztat, a következõ funkciók vezérelhetõk: - levegõhozam, - utastér hõmérséklete, - levegõelosztás, - levegõ-újraáramoltatás, - légkondicionálás. Ha kézi vezérlésre szeretne áttérni, nyomja meg a vezérlõgombot. 2 - Hõmérsékletszabályozás A kívánt hõmérséklet megjelenítéséhez nyomja be a gombokat: ha csökkenteni szeretné a hõmérsékletet + ha növelni szeretné a hõmérsékletet Ha 22 C körüli hõmérsékletre állítja a szabályozót, megfelelõ hõmérsékletre számíthat. Ez esetben a levegõ hõmérséklete folyamatosan 20 C és 24 C között mozog. HI (High): maximális fûtés kapcsolása. LO (Low): maximális hûtés kapcsolása. Megjegyzés: - Hideg motor indításakor, alacsony külsõ hõmérséklet esetén a ventilátor csak lassan éri el optimális teljesítményét, nehogy túl sok hideg levegõt áramoltasson az utastérbe. - Ha rövidebb-hosszabb idõre leállította kocsiját és az utastér nagyon kihûlt (vagy felmelegedett), nincs értelme magasabbra állítani a hõmérsékletet a gyorsabb hõmérséklet-emelkedés (vagy csökkenés) érdekében, mert a rendszer úgyis automatikusan maximális teljesítményre kapcsol, hogy a lehetõ leghamarabb kiegyenlítse a hõmérséklet-különbséget.

64 III 62 AUTOMATA Légkondicionálás III Egy vagy több funkció kézi vezérlése A következõ funkciókat kézzel is vezérelheti, miközben a többi funkció vezérlése automatikus marad. Ez esetben az AUTO kijelzõ kialszik. 4 - Légkondicionálás Nyomja meg a mûszerfalon található vezérlõgombot. Ha a kijelzõn megjelenik a funkcióhoz tartozó szimbólum, a légkondicionáló mûködik. Hideg vagy nedves idõben, a párásodás elkerülése végett tanácsos az AUTO üzemmódot használni. Nyomja meg a mûszerfalon található vezérlõgombot a hideg levegõ termelésének elindításához, illetve leállításához. A légkondicionáláshoz használt levegõ hideg és meleg levegõ keverékébõl tevõdik össze: nyomja be a 2-es szabályozógombot (hõmérsékletszabályozás). 5 - Belsõ levegõ újraáramoltatása A külsõ levegõ letiltásához nyomja be a gombot. A kijelzõn megjelenik a funkcióhoz tartozó szimbólum. Ez az állás lehetõvé teszi a kellemetlen külsõ szagok és füstök kiszûrését. Az utastér levegõjének frissítése, és a páramentesítés érdekében azonban kérjük, mielõbb kapcsoljon vissza a külsõ levegõt felhasználó funkcióra. Ehhez nyomja meg az AUTO gombot vagy nyomja meg még egyszer a belsõ levegõ újraáramoltatása gombját. Megjegyzés: A klímaberendezés választófalain lecsapódott víz az erre a célra kialakított furaton távozhat, tehát megállás után kis víztócsa keletkezhet a kocsi alatt. A kompresszor tömítettségét úgy lehet hosszú ideig megõrizni, ha havonta legalább egyszer mûködésbe helyezi. Tanács A klímaberendezés bármelyik évszakban, még hideg idõben is hasznos, mert csökkenti a levegõ páratartalmát.

65 III AUTOMATA LÉGKONDICIONÁLÁS 63 III 6 - Ventilátor 7 - Levegõhozam Nyomja meg a gombot, és ezt követõen a kijelzõn sorra megjelennek a levegõelosztási lehetõségek: A ventilátor sebességének beállítása. Nyomja meg a gombot: A szélvédõ felé. a sebesség növeléséhez Középsõ szellõzõk és oldalsó szellõzõk. Utasok lába felé és a szélvédõ felé. a sebesség csökkentéséhez A szélvédõ felé és az utasok lába felé. Utasok lába felé. (Zárt szellõzõrácsok) A levegõhozam szintjét a kijelzõn a ventilátor lapátok feltöltõdése jelzi (7-féle beállítás lehetséges). Megjegyzés: ha a fûtõventilátort 0-ra állítja, a rendszer kikapcsol (kialszik a vezérlõpanel). Megjegyzés: AUTO üzemmódban a kijelzõn megjelenõ levegõhozamot a rendszer maga állítja be. Középsõ szellõzõk és oldalsó szellõzõk és az utasok lába felé. Középsõ és oldalsó szellõzõk. Megjegyzés: AUTO (automata) üzemmódban a levegõ elosztását a rendszer önmûködõen szabályozza. Az automata vezérlés bekapcsolásához nyomja meg az AUTO gombot.

66 III 64 Automata légkondicionálás III 8 - Pára- és jégmentesítés Ha a pára- és jégmentesítõ mûködik, kigyullad a kijelzõ és a kijelzõn megjelenik a funkcióhoz kapcsolódó szimbólum. A vezérlõ lehetõvé teszi a szélvédõ és az oldalsó ablakok gyors pára-és jégmentesítését. Kapcsolja az automata légkondicionálást, optimalizálja a levegõhozamot és a levegõelosztást, az utasok kényelmének megõrzésével. Leállítás: nyomja meg újra a 8-asvagyaz AUTO gombot. Részecskeszûrõ / Aktív szénszûrõ Jármûvében szûrõ gondoskodik a por és a kellemetlen szagok szûrésérõl. A szûrõt a karbantartási elõírásoknak megfelelõ idõközönként kell cserélni. 9 - A hátsó szélvédõ pára- és jégmentesítése

67 III AZ ÜLÉSEK ELRENDEZÉSE 65 III HOSSZÚ TÁRGYAK SZÁLLÍTÁSA Hátsó ülések A hátsó ülések áthelyezésével megfelelõ helyet alakíthat ki a nagy kiterjedésû tárgyak szállításához. Biztonsági okokból, használja a csomagtér padlóján található rögzítõgyûrûket. 4üléses változat Lehajtott háttámlával Összecsukott ülésekkel

68 III 66 Hátsó ülések III Könnyebben mozgathatja az üléseket a csomagtér felõl, ha bezárja az alsó csomagtérajtót.

69 III Hátsó ülések 67 III Fix üléseknél csak az 1-es és 3-as funkció áll rendelkezésre. 1 Hátsó fejtámaszok A hátsó fejtámaszok kétféle pozícióba állíthatók: - ha a hátsó ülésen nem utazik senki, az ülésbe csúsztathatók; - a hátsó üléseken utazók védelme érdekében a fejtámaszok teljesen (ütközésig) fel is húzhatók. Kiszerelésükhöz húzza felfelé a fejtámaszokat ütközésig, majd nyomja be a kioldógombot. 2 3 Hosszanti beállítás Lehetõség van a rakfelület méretének megváltoztatására, az ülések elcsúsztatásával, melyet a csomagtérbõl is megtehet. Nyomja lefelé a 2-es vezérlõkart és állítsa az ülést a kívánt helyzetbe. Hogy az utasok lába kényelmesen elférjen, az ülések beállításával lehetõség van a rendelkezésre álló hely növelésére. Húzza felfelé az ülés alatt található kart és állítsa az ülést a kívánt helyzetbe (több pozíció). Lehajtható háttámla Az üléspad háttámláját két fokozatban döntheti elõre. Csúsztassa le a fejtámlákat, majd nyomja a 3-as szabályozókart hátrafelé. A háttámla függõleges helyzetben is rögzíthetõ, a csomagtér térfogatának növelése érdekében. A háttámla visszaállításakor ellenõrizze, hogy megfelelõen stabil helyzetben áll-e. Az ülés lehajtása (összecsukott állapot) 4 Az elsõ ülést a hosszanti beállítókar segítségével állítsa teljesen elõre. Állítsa a hátsó ülést teljesen elõre (2-es kar), döntse a háttámlát elõre (3-as kar), majd húzza felfelé a 4-es kart. Az ülés automatikusan összecsukódik. Állítsa be az elsõ ülést. Az összecsukott hátsó ülés automatikusan az elsõ ülés helyzetéhez alkalmazkodik. Az ülés visszaállításakor ellenõrizze, hogy szabadok-e a rögzítési pontok, és megfelelõen rögzítette-e az ülést.

70 III 68 Légzsákrendszer III A Az utasoldali légzsák kiiktatása Ha gyermekülést szeretne szerelni menetiránynak háttal az (elsõ) utasülésre elõbb feltétlenül iktassa ki az utasoldali légzsákot. - A gyújtás lekapcsolását követõen helyezze a kulcsot az A nyílásba. - Fordítsa a kulcsot OFF állásba: az utasoldali légzsákot kiiktatta. Rákapcsolt gyújtásnál a mûszercsoport utasoldali légzsák visszajelzõje folyamatosan világít. Az utasoldali légzsák visszakapcsolása Ne felejtse el szükség esetén újra aktiválni az utasoldali légzsákot, amelyet a következõképpen tehet meg: - lekapcsolt gyújtásnál, helyezze a kulcsot az A nyílásba, - a kulcsot fordítsa ON állásba: a légzsákot ezzel újraaktiválta. A mûszercsoporton található visszajelzõ ekkor néhány másodpercre felvillan. Soha ne helyezzen az (elsõ) utasülésre gyermekülést, ha az légzsákkal van felszerelve, amíg elõbb ki nem iktatta a légzsákot, mert baleset esetén a felfúvódó légzsák komoly sérüléseket okozhat gyermekének.

71 III Biztonsági eszközök gyermekek részére 69 III ISOFIX gyermekülés-rögzítõk A gépkocsi hátsó üléseit ISOFIX gyermekülés-rögzítõkkel szerelték fel: 2 db egymástól kb. 28 cm távolságra lévõ rögzítõgyûrû került az ülés háttámlája és ülõlapja közé. Az ISOFIX gyermekülésekbe épített 2 rögzítõelem pontosan illeszkedik ezekbe a rögzítõgyûrûkbe. Ez a rögzítési mód egy max. 18 kg-os gyermek biztonságos szállítását teszi lehetõvé. Rosszul beszerelt gyermekülés esetén ütközéskor a gyermek biztonsága nem szavatolt. Az ISOFIX rögzítéssel csökkenthetõ a nem megfelelõ beszerelés kockázata. Az ISOFIX gyermekülés-rögzítõk megbízható, egyszerû és gyors rögzítést tesznek lehetõvé. Az Ön gépkocsijába a következõ ISOFIX gyermekülések (1) szerelhetõk be: KIDDY ISOFIX (1) ülés, mely a CITROËN hálózaton keresztül kerül forgalomba. 0 éves kortól 13 kg-ig a menetiránynak háttal, 9-tõl 18 kg-ig pedig a menetiránynak megfelelõ irányban szerelhetõ be. Tanácsok a KIDDY ISOFIX gyermekülések beszereléséhez: - Ha a gyermekülést a menetiránynak megfelelõ irányban, szereli be, az elsõ ülést állítsa középsõ pozícióba, a háttámlát pedig függõleges helyzetbe. - Ha a menetiránynak háttal szereli be a gyermekülést, az üléskagyló érjen az elõtte lévõ ülés háttámlájához. - A KIDDY Isofix gyermekülés menetiránynak háttal, állítható ülésekre nem szerelhetõ fel. RÖMER Duo ISOFIX (1): ülés, mely kizárólag a menetiránynak megfelelõ irányban használható, 9-18 kg-os gyermekek szállítására. Az elsõ ülést úgy kell beállítani, hogy a gyermek lába ne érjen a háttámlához (tolja teljesen hátra a hátsó ülést). A felsõ ún. Top Tether rögzítõ használata nem kötelezõ. Ezeket az üléseket nem csak az ISOFIX rögzítõkkel felszerelt ülésekre lehet beszerelni. Ilyen esetben azonban az ülést a gépkocsi biztonsági öveivel feltétlenül rögzíteni kell!

72 III 70 Biztonsági eszközök gyermekek részére III A gépkocsi biztonsági övével rögzített GYERMEKÜLÉSEK A következõ táblázat a 2000/3 európai irányelvnek megfelelõen ismerteti, milyen esetekben rögzíthetõ biztonsági övvel ún. univerzális gyermekülés gépkocsija különbözõ üléseire, a gyermek súlyának megfelelõen. Gyermeke biztonságos szállítása érdekében olvassa el A jármû használatával kapcsolatos tudnivalók c. fejezet Biztonsági eszközök gyermekek részére c. részét. Elsõ utasülés (a) Ülés(ek) <10kg<13kg (0 és 0+ súlycsoport) A gyermek súlya 9 18kg (1. súlycsoport) kg (2. súlycsoport) 22 36kg (3. súlycsoport) Fix ülés U U U U Allítható magasságú ülés U(R) U(R) U(R) U(R) Hátsó ülés U U U U U: Az ülésre univerzális gyermekülés szerelhetõ, a menetiránynak háttal, és a menetiránynak megfelelõen is. U(R) : Az ülésre univerzális gyermekülés szerelhetõ a menetiránynak háttal és a menetiránynak megfelelõen is. A gépkocsi ülését legmagasabb pozícióba kell állítani. (a) Soha ne helyezzen az (elsõ) utasülésre gyermekülést, ha az légzsákkal van felszerelve, amíg elõbb ki nem iktatta a légzsákot, mert baleset esetén a felfúvódó légzsák komoly sérüléseket okozhat gyermekének. Ha gyermekét az elsõ utasülésen szeretné szállítani, tájékozódjon az országban érvényes, erre vonatkozó szabályokról. (1) A gépkocsi ISOFIX rögzítõelemeibe csak az Ön jármûvéhez engedélyezett ISOFIX gyermekülések rögzíthetõk. Tartsa be pontosan a gyermekülés gyártója által kiadott használati utasítás beszerelésre vonatkozó elõírásait.

73 III BELSÕ VILÁGÍTÁS 71 III 1 - Olvasólámpák Az olvasólámpák a kapcsolók segítségével mûködtethetõk. Lekapcsolt gyújtásnál nem mûködnek Mennyezetvilágítás A mennyezetvilágítás a kapcsolók segítségével mûködtethetõ. A mennyezetvilágítás fokozatosan gyullad ki, illetve alszik el. 1 A mennyezetvilágítás automatikus kapcsolása Beszálláskor: A mennyezetvilágítás a zárak oldásakor, illetve az egyik ajtó nyitásakor gyullad ki. A mennyezetvilágítás önmûködõen kialszik, ha az ajtók 30 másodperce zárva vannak, vagy rákapcsolja a gyújtást, illetve 10 perc elteltével, ha az egyik ajtót nyitva felejtette. Kiszálláskor: A mennyezetvilágítás a kulcs gyújtáskapcsolóról történõ levételét követõen (kb. 30 másodperccel késõbb), illetve az egyik ajtó nyitásakor gyullad ki. Ha az ajtók 30 másodperce zárva vannak, illetve ha reteszeli a gépkocsi zárjait, a mennyezetvilágítás kialszik. Ha mûködésbe hozza a lokalizáló funkciót, a mennyezetvilágítás néhány másodpercre automatikusan felkapcsolódik. Az automatikus világítás bekapcsolása/kikapcsolása Ha nyitott ajtónál, vagy kihúzott gyújtáskulcs mellett megnyomja az elsõ mennyezetvilágítás kapcsolóját, a funkció be-, illetve kikapcsol. Megjegyzés: miután elindul a gépkocsi, kb. 5 km/h sebességnél a mennyezetlámpa villogni kezd, ha valamelyik ajtó, vagy a csomagtérajtó nincs jól bezárva.

74 III 72 BELSÕ KÉNYELMI BERENDEZÉSEK III Hûtött alsó kesztyûtartó Kinyitásához húzza meg a fogantyút és engedje le a fedelet. A kesztyûtartóban egy szellõzõcsõ található, amelybõl ugyanaz a klimatizált levegõ áramlik a kesztyûtartóba, mint a szellõzõkbõl az utastérbe. A levegõ útja elzárható. Fiók Kinyitás: nyomja meg a fiók középsõ részét. CD lemezek tárolására alkalmas. Rekeszek az elsõ középkonzolon FIGYELEM! A biztonság kedvéért menet közben ne feledje zárva tartani a kesztyûtartó fedelét.

75 III Belsõ kényelmi berendezések 73 III Rakodórekeszek az elsõ ajtókban Szivargyújtó Akkor mûködik, ha a gyújtáskulcs A vagyis rádió + pozícióban áll. Nyomja meg és várjon néhány másodpercig, amíg önmûködõen kiugrik a helyérõl. Hamutartó A középsõ konzol pohártartóiba és a hátsó ajtótáblák rekeszeibe kivehetõ hamutartó illeszthetõ. Rakodórekeszek a hátsó ajtótáblán

76 III 74 BELSÕ KÉNYELMI BERENDEZÉSEK III Napellenzõ A napellenzõt akkor kell lehajtani, ha a nap a bent ülõk szemébe süt. Ha a nap oldalról tûz, a napellenzõt akassza ki középsõ rögzítõjébõl, és hajtsa ki oldalra. Az utasoldali és vezetõoldali napellenzõkön kis tükör található. Napellenzõ tükörvilágítással Rákapcsolt gyújtásnál automatikusan kigyullad, ha felnyitja a tükröt takaró fedelet. Kártyaolvasó A hõtaszító szélvédõn a visszapillantó tükör fölött kártyaolvasó található, amely lehetõvé teszi a mágneskártyák, például a francia autópálya kártyák leolvasását. Kapaszkodófogantyú/ Ruhaakasztó

77 III CSOMAGTARTÓ 75 III Csomagrögzítõ gyûrûk A csomagok rögzítéséhez használja a csomagtér padlóján található négy rögzítõgyûrût. Biztonsági okokból, a hirtelen fékezésbõl eredõ balesetek elkerülése végett, a nehéz csomagokat helyezze a padlón olyan elõre, amennyire csak lehet. Az alsó ajtószárnyba épített rekesz A rekesz az ajtószárny nyitott és csukott állapotában egyaránt hozzáférhetõ. A két kallantyú felemelésével nyitható. A rekesz fedele nyitáskor egy ponton megakad, ami megakadályozza, hogy a fedél leessen, ha csukott alsó ajtószárnynál akar a rekeszhez férni. Ha túlnyomja a fedelet az elakadási ponton és leveszi, hozzáférhet a rekesz egészéhez. Az alsó csomagtérajtó 100 kg-ig terhelhetõ.

78 III 76 KALAPTARTÓ III Kiszerelés - Nyissa ki a felsõ csomagtérajtót, - akassza ki a kalaptartó hevedereit, - erõteljesen húzza lefelé, hogy kiakadjanak a rögzítõzsanérok. Beszerelés - Nyissa ki a felsõ csomagtérajtót, - a kalaptartó alsó részét fordítsa magával szembe, - vezesse a két rögzítõzsanért a felsõ csomagtérajtó borításán lévõ lyukakba, - akassza be a hevedereket (a jobb oldalon: ügyeljen arra, hogy a heveder a csomagtér emelõszerkezetén kívül fusson, és helyezze a heveder 1-es görgõjét a csomagtér 2-es rögzítõje és a 3-as csomagtérajtó megvezetõje közé). Ne helyezzen nehéz tárgyakat a kalaptartóra, mert azok megsérthetik a hátsó szélvédõ fûtõszálait és hirtelen fékezéskor vagy ütközés esetén elõre repülve sérülést okozhatnak.

79 III RÁDIÓ ELÕKÉSZÍTÉS HANGSZÓRÓK BESZERELÉSE 77 III CITROËN autórádió A leírást lásd a gépkocsi dokumentumait tartalmazó zsebben. Az autórádió elhelyezése Nyissa ki a rekeszt, hogy hozzáférhetõvé tegye az autórádió, a hangszórók és az antennakábel csatlakoztatásához szükséges kábeleket és csatlakozókat. Megjegyzés: az autórádió beszereléséhez kérje a CITROËN hálózat munkatársainak segítségét. Elöl Szerelje le a rácsot, hogy hozzáférjen a csatlakozókhoz. A mûszerfalon Két hangszóró található a mûszerfal két szélén. Kattintsa és vegye le a rekeszeket borító rácsot. Ezután kösse be a hangszórókat, rögzítse õket negyed fordulattal elfordítva, majd helyezze vissza a rácsokat. Hátul Forduljon a CITROËN hálózat munkatársaihoz.

80 IV 78 A motorháztetõ nyitása IV A A motorháztetõ nyitása A motorháztetõt csak álló helyzetben szabad felnyitni. A retesz oldásához húzza maga felé a mûszerfal alatt található piros vezérlõkart. A hûtõrács alatt a CITROËN emblémától jobbra található A nyelv segítségével nyissa fel a motorháztetõt. Engedje le a motorháztetõt, és végül hagyja leesni. Támasztórúd: pattintsa ki a rudat a helyérõl, és mozgassa úgy, hogy beakadjon a fogba. A motorháztetõ zárása Nyomja vissza a támasztórudat a helyére. Ellenõrizze, hogy nem maradt-e valami a motor tetején, és hogy minden a helyére került-e. Hajtsa le a motorháztetõt és végül hagyja leesni. Mindig gyõzõdjön meg arról, hogy jól bezárta-e a motorháztetõt. Erõs szélben lehetõleg ne nyitogassa a motorháztetõt.

81 IV 1.1i MOTOR 1.4i MOTOR 79 IV B A

82 IV i 16V 110 LE Motor IV B A

83 IV 1.6i 16V 125 LE Motor 81 IV B A

84 IV 82 HDi 70 Motor IV B A Nagy nyomás alatt lévõ gázolaj rendszer: MINDENNEMÛ BEAVATKOZÁS TILOS! A HDi motor igen fejlett technológiával készült. Mindennemû beavatkozáshoz speciális szakértelem szükséges, amivel a CITROËN hálózat munkatársai garantáltan rendelkeznek.

85 IV Szintek Lásd A jármû használatával kapcsolatos tudnivalók" c. részt. 83 IV A Levegõszûrõ Kövesse a szervizfüzet utasításait! Elsõ és hátsó ablakmosó és fényszórómosó folyadék Lehetõleg a CITROËN által javasolt termékeket használja! Az ablakmosó tartály térfogata Lásd: Feltöltési mennyiségek. Hûtõfolyadék A folyadék mennyisége a tartályon lévõ MINI és MAXI jel között kell, hogy legyen. Meleg motornál várjon 15 percet. Minõség: lásd Szervizfüzet Soha ne bontsa meg a hûtõkört meleg motornál! Motorolaj Ellenõrizze az olajszintet, vízszintes talajon, legalább 15 perce álló motornál. Minõség: lásd Szervizfüzet Húzza ki a nívópálcát. Az olajszintnek a MINI és MAXI jel között kell lennie. Soha ne lépje túl a Maximum szint jelet. Maximális szint Minimális szint Fékfolyadék A folyadék mennyisége a tartályon lévõ MINI és MAXI jel között kell, hogy legyen. Minõség: lásd Szervizfüzet Kiengedett kézifék Ha a kijelzõ kigyullad, kötelezõ megállni! B Pollenszûrõ/Szagszûrõ Lásd: Szervizfüzet 12 voltos akkumulátor Lásd: Indítás segédakkumulátorral. FIGYELEM! Ha felnyitott motorháztetõvel, meleg motorral dolgozik, a hûtõventilátor idõnként beindulhat akkor is, ha a motor nem jár, és a gyújtást lekapcsolta. Lásd A gépkocsi használatával kapcsolatos tudnivalók c. részt az útmutató végén.

86 IV 84 Szintek IV A motor hûtõfolyadékának utántöltése A folyadék mennyisége a tartályon lévõ MINI és MAXI jel között kell, hogy legyen. Egészítse ki a szintet. Ha több mint 1 literre van szükség, ellenõriztesse a hûtõkört valamelyik CITROËN márkaszervizben. Motorolaj Ellenõrizze az olajszintet, vízszintes talajon, legalább 10 perce álló motornál. Húzza ki a nívópálcát. Az olajszintnek a MINI és MAXI jel között kell lennie. A motorolaj feltöltése Feltöltés elõtt húzza ki a nívópálcát. Ellenõrizze a szintet feltöltés után. Soha ne lépje túl a Maximum szint jelet. Csavarja vissza a kupakot, mielõtt lecsukja a motorháztetõt. Hûtõ a motor hûtõfolyadéka A hûtõfolyadék szintjét hideg állapotban kell ellenõrizni és feltölteni. Meleg motornál Távolítsa el a védõborítást. Várjon 15 percet, vagy amíg a hõmérséklet 100 C alá esik, majd lassan csavarja ki a kupakot a biztonsági reteszig, hogy a nyomás leessen. A mûvelet közben óvja bõrét és ruházatát (pl. egy rongygyal) a kifröccsenõ folyadéktól. Jól zárja vissza a kupakot. Megjegyzés: ha a folyadékot gyakran kell utántölteni, akkor valószínûleg olyan hiba áll fenn, melyet minél elõbb ellenõriztetni kell. Minõség: lásd a szervizfüzetben. Minõség: lásd a szervizfüzetben. FIGYELEM! Ha felnyitott motorháztetõvel, meleg motorral dolgozik, a hûtõventilátor idõnként beindulhat akkor is, ha a motor nem jár, és a gyújtást lekapcsolta.

87 IV Diesel befecskendezõ-rendszer HDi 70 Motor 85 IV Ha elsõ próbálkozásra a motor nem indul, várjon 15 másodpercet, majd próbálkozzon újra az önindítóval. Ha több egymást követõ próbálkozás sem hoz eredményt, kezdje teljesen elölrõl a mûveletet. Miközben a motort alapjáraton járatja, kissé nyomja be a gázpedált, a rendszer tökéletes légtelenítése végett. A szûrõbe épített légtelenítõ Rendszeresen légtelenítse a rendszert (minden olajcserénél). A víz eltávolításához lazítsa meg a szûrõn lévõ légtelenítõ csavart, vagy a vízérzékelõ szondát a szûrõ alján. Folytassa addig, amíg a víz teljesen el nem távozik. Ezután húzza meg a csavart vagy a vízérzékelõ szondát. A rendszer feltöltése Pattintsa le a védõborítást, hogy hozzáférjen a kézi szivattyúhoz. Ha a tüzelõanyag teljesen kifogy, a következõképpen kell eljárni: - Töltsön legalább ötliternyi gázolajat a tüzelõanyag-tartályba, majd hozza mûködésbe a kézi szivattyút, amíg bizonyos ellenállást nem érez. - Ezután önindítózzon, enyhén nyomja be a gázpedált, amíg a motor el nem indul. A HDi motor igen fejlett technológiával készült. Mindennemû beavatkozáshoz speciális szakértelem szükséges, amivel a CITROËN hálózat munkatársai garantáltan rendelkeznek.

88 IV 86 Feltöltési mennyiségek IV Ablakmosó folyadék Ablakmosó és fényszórómosó folyadék 3,5 liter 6liter Motor típusa Motorolaj mennyisége (liter) (1) 1.1i motor 3,2 1.4i motor 3,2 1.6i 16V 110 LE motor 3,2 1.6i 16V 125 LE motor 3,2 HDi 70 motor 3,8 (1) Olajcsere szûrõbetét cserével

89 IV AKKUMULÁTOR 87 IV Indítás segédakkumulátorral Ha az akkumulátor lemerült, az indításhoz igénybe vehetõ egy külön segédakkumulátor, illetve egy másik gépkocsi akkumulátora is. Ellenõrizze, hogy a segédakkumulátor feszültsége megfelelõ-e (12 V). Idegen jármû akkumulátorának használata esetén elõször állítsa le a másik jármû motorját. A két jármûnek nem szabad egymással érintkeznie! Kösse össze a kábeleket a megadott sorrendben. Fontos, hogy a kapcsok legyenek jól megszorítva (ellenkezõ esetben szikraveszély áll fenn). Indítsa be az áramot adó kocsi motorját. A motort kb. egy percig hagyja járni kissé megemelt fordulatszámon. Indítsa be a fogadó gépkocsi motorját. 4 C A 2 3 B 1 Megjegyzés: minden olyan mûveletnél, amihez le kell kötni az akkumulátort, várjon legalább három percet, miután levette a gyújtást, és ne mûködtessen semmit, ami a gépkocsi elektromos rendszerének bekapcsolását eredményezheti (pl : ajtók és alsó csomagtérajtó nyitása-zárása, távvezérlõ gombjainak nyomogatása..). SensoDrive sebességváltó: lásd SensoDrive sebességváltó (BETANÍTÁS). A A hibás jármû akkumulátora (a motorháztetõ alatt) B Segédakkumulátor C A hibás jármû fémes pontja (test). Tanács A mûvelet közben ne nyúljon a csipeszekhez. Soha ne hajoljon az akkumulátorok fölé. A kábeleket bekötésük fordított sorrendjében válassza le, vigyázva, hogy ne érjenek össze. Az akkumulátort nyílt lángtól tartsa mindig távol, és ne tegye ki szikraveszélynek (robbanékony gázokat tartalmaz). Az akkumulátor hígított kénsavat tartalmaz, mely maró anyag. Amikor dolgozik vele, óvja szemét és az arcát! Ha a sav a bõrére kerül, azonnal öblítse le bõ, tiszta vízzel!

90 IV 88 Biztosítékok IV Biztosítékdobozok Jármûvében két biztosítékdoboz található: az egyik a mûszerfal alatt, a másik pedig a motortérben. A mûszerfal alatti biztosítékok Ha hozzá akar férni a mûszerfal alatti biztosítékokhoz, nyúljon be az alsó mûszerfal és a kormány közötti résbe és pattintsa le a fedelet. A biztosítékok cseréje Biztosítékcsere elõtt fel kell deríteni a hiba okát, és meg kell szüntetni azt. A biztosítékok számai megtalálhatók a biztosítékdobozon. A meghibásodott biztosítékokat mindig ugyanolyan áramerõsségû (ugyanolyan színû) biztosítékokra cserélje ki! Használja a dobozon található speciális A csipeszt. A dobozban cserebiztosítékoknak kialakított hely is van. Jó Rossz A csipesz

91 IV BIZTOSÍTÉKTÁBLÁZATOK A mûszerfal alatti biztosítékok 89 IV Biztosíték Áramerõsség Funkciók F1 15 A Diagnosztikai csatlakozó tápellátása Vontatás F4 20 A Kormánykerék alatti kapcsoló Óra Kijelzõ Telematika Riasztóegység Autorádió F5 15 A Riasztó szirénája F6 10 A Diagnosztikai csatlakozó Kormány elfordulási szög érzékelõ F7 15 A Esõérzékelõ Fényerõsség Riasztóegység F10 40 A Hátsó szélvédõ jégmentesítése Elektromos visszapillantók jégmentesítése F11 15 A Hátsó ablaktörlõ F12 30 A Elsõ ablakemelõk F14 10 A Kormánykerék alatti kapcsoló Légzsákok és övfeszítõk vezérlõegysége - Motorháztetõ alatti biztosítékok doboza F15 15 A Mûszerek Kijelzõ Telematika Légkondicionálás Tolatóradar Autorádió F16 30 A Központi zár Szuperzár F20 10 A Jobb hátsó féklámpa F21 15 A Bal hátsó féklámpa Pótféklámpa F22 20 A Mennyezetvilágítás Elektromos visszapillantók beállítása és behajtása - Rádió-elõkészítés Napellenzõ tükör Rendszámtábla Szivargyújtó

92 IV 90 Biztosítéktáblázatok IV A motortérben található biztosítékok Biztosítékdoboz A motorháztetõ alatt található biztosítékdobozhoz úgy férhet hozzá, hogy lepattintja az akkumulátor takarófedelét Beavatkozás után gondosan zárja vissza a fedelet. A biztosítékdobozokban található (az ábrákon szürke színnel jelölt) MAXI biztosítékokhoz csak a CITROËN márkaszervizek munkatársai nyúlhatnak.

93 IV BIZTOSÍTÉKTÁBLÁZATOK A motortérben található biztosítékok 91 IV Biztosíték Áramerõsség Funkciók F1 10 A Diesel izzítóegység Víz a gázolajban érzékelõ Sebességérzékelõ Tolatólámpa Vezérlõegység (SensoDrive) F2 15 A Tüzelõanyag-tápszivattyú F3 10 A Vezérlõegységek (ABS, ESP) F4 10 A Vezérlõegységek (befecskendezés, kormányszervo) Jeladók (Diesel motor hûtõvíz szintje, sebességszabályozó, stop, kuplung) SensoDrive relé Kiegészítõ fûtés vezérlõegysége F6 15 A Ködfényszóró F7 20 A Fényszórómosók F8 20 A Motorvezérlõ relé Befecskendezõ vezérlõegység F9 15 A Bal oldali tompított fény F10 15 A Jobb oldali tompított fény F11 10 A Bal oldali fényszóró F12 10 A Jobb oldali fényszóró F13 15 A Kürt F14 10 A Ablakmosók F15 30 A Motorvezérlõ beavatkozószervek (gyújtótekercs, mágnesszelep, lambda-szonda, befecskendezés) Benzingõzszûrõ légtelenítés F16 30 A Levegõbefecskendezõ szivattyú (benzines változat) Gázolaj melegítõ F17 30 A Elsõ ablaktörlõ F18 40 A Ventilátor

94 V 92 Tüzelõanyag V Ha tele szeretné tölteni a tüzelõanyag-tartályt, ügyeljen arra, hogy a töltõpisztoly harmadik elakadásán túl ne erõltesse tovább a tankolást, ez ugyanis a gépkocsi meghibásodásához vezethet. Tüzelõanyag-tartály ûrtartalma: kb. 41 liter. A tüzelõanyagok minõsége A tanksapka fedelének belsõ oldalára ragasztott címke jelzi, melyek az engedélyezett tüzelõanyagok. A fedél nyitásához húzza meg annak szélét. Kulcsra zárható tanksapka A tanksapka nyitásához, illetve zárásához fordítsa el a kulcsot negyed fordulattal. Tüzelõanyag feltöltésekor a tanksapkát helyezze a fedél belsõ oldalán erre a célra kialakított tartóra. A katalizátorral szerelt benzines változatoknál ólommentes benzin használata kötelezõ. A betöltõ csatorna ezeken a modelleken szûkebb nyílással rendelkezik, ami csak ólommentes benzin használatát teszi lehetõvé. ÓLOMMENTES BENZIN GÁZOLAJ A benzines motorok 95-ös oktánszámú (RON) tüzelõanyaggal mûködtethetõk. A gépkocsi kényelmesebb használata érdekében azonban (a benzinüzemû motorok esetében) 98-as oktánszámú (RON) tüzelõanyag használata ajánlott. FIGYELEM! Amennyiben olyan tüzelõanyag kerül jármûvébe, amely az adott motortípusnak nem felel meg, feltétlenül ki kell üríteni a tüzelõanyag-tartályt, mielõtt újra üzembe állítaná jármûvét.

95 V IZZÓK CSERÉJE 93 V A 1 ELSÕ OPTIKAI EGYSÉG ➊ Helyzetjelzõ ➋ Tompított fény ➌ Országúti fény ➍ Irányjelzõ Megjegyzés: bizonyos körülmények között a fényszóró üvegén vékony páraréteg képzõdhet. Tompított fény Országúti fény Nyomja be az izzókat takaró mûanyag fedél rögzítõrugóját. Nyissa fel a fedelet. Kösse le a csatlakozót. A két csiptetõ kiszabadításához, elõre-hátra mozgatva vegye ki a rugót. Vegye ki az izzót. Izzó: H4 Beavatkozás elõtt kösse le az A tápvezetéket.

96 V 94 IZZÓK CSERÉJE V Elsõ irányjelzõ Fordítsa el negyed fordulattal az izzótartót és húzza ki. Vegye ki az izzót. Izzó: PY 21 W (sárga) Helyzetjelzõ Nyissa fel a fedelet. Húzza ki az izzótartót, hogy hozzáférjen az izzóhoz. Izzó: W5. Oldalsó irányjelzõ A búrát elõre vagy hátra nyomva pattintsa ki a helyérõl, majd húzza maga felé. Fordítsa el negyed fordulattal az izzótartót. Izzó: WY 5 W (sárga) A Beavatkozás elõtt kösse le az A tápvezetéket.

97 V IZZÓK CSERÉJE 95 V Ködfényszórók Forduljon a CITROËN hálózat munkatársaihoz! Izzó: H1 Mennyezetvilágítás Pattintsa le a mennyezetvilágítás búráját, hogy hozzáférjen az izzóhoz. Izzó: W5W Csomagtér-világítás Pattintsa le a lámpát, hogy hozzáférjen az izzóhoz. Izzó: W5W Olvasólámpák Pattintsa le a mennyezetvilágítás búráját, majd a cserélni kívánt olvasólámpa borítását, hogy hozzáférjen az izzóhoz. Izzó: W5W

98 V 96 IZZÓK CSERÉJE V A HÁTSÓ OPTIKAI EGYSÉG Keresse meg a kiégett izzót. Izzók: ➊ Féklámpa és helyzetjelzõ lámpa: P21W/5W. ➋ Irányjelzõ: PY 21 W. ➌ Tolatólámpa: P21W. ➍ Ködlámpa: P21W. Kiszerelés Csavarja ki az A anyát belülrõl. Emelje ki a lámpát. Kösse le a csatlakozót. Pattintsa le az izzótartót.

99 V IZZÓK CSERÉJE 97 V Pótféklámpa Nyissa ki a felsõ csomagtérajtót, vegye ki a kalaptartót és csavarja ki a lámpát. Kösse le a csatlakozót. Emeljeleabúrátésvegyekiaz izzót. Rendszámtábla Pattintsaleazátlátszóbúrátmajd húzza ki az izzótartót. Izzó: W5W. Izzó: W16W. Minden beavatkozás után ellenõrizze, hogy megfelelõen mûködnek-e a lámpák.

100 V 98 BIZTONSÁGI TANÁCSOK V Vontatási szerelvény Gépjármûve vontatási szerelvényét feltétlenül valamelyik CITROËN márkaszervizben kell felszereltetnie a kocsira. Csak a hálózat szakemberei ismerik tökéletesen a jármû vontatási képességeit, és csupán itt állnak rendelkezésre az ilyen berendezésekre vonatkozó szerelési utasítások és biztonsági szabályok is. MÉRETEK (méterben) A:0,71 Tetõcsomagtartó-rudak Az Ön jármûvének kialakítása az utasok és a tetõlemez biztonsága érdekében kizárólag a CITROËN hálózat által ellenõrzött és hitelesített tetõcsomagtartó-rudak használatát teszi lehetõvé. Elõírások - Oszlassa el egyenletesen a tetõcsomagtartó terheit. - A legnehezebb terhek kerüljenek a legközelebb a tetõhöz. - Rögzítse a terhet, és amennyiben szükséges, tegyen rá figyelmeztetõ jelzést. - Vezessen rugalmasan, ügyelve arra, hogy jármûve oldalszéllel szembeni érzékenysége fokozódik. A tetõn szállított teher jármûve stabilitását is befolyásolhatja. - A tetõcsomagtartót szerelje le, amikor már nincs szüksége használatára. - Ha gépkocsijához vontatási szerelvényt kapcsol, vegye ki az emelõt a pótkeréktartó kosárból. Az emelõt tartsa a keze ügyében, az utastérben. A Tartsa be az engedélyezett terhelést. A csomagtartón szállítható legnagyobb teher: lásd Általános adatok

101 V Kerékcsere 99 V 5 1 Hozzáférés a szerszámokhoz Hozzáférés a szerszámos táskához vagy dobozhoz: - döntse elõre a jobb oldali ülést, mintha a hátsó ülésre szeretne beszállni, - fogja meg és húzza hátra az ülés alatt található szerszámos táskát/ dobozt. Az emelõ egy dobozban található a pótkerékben a hátsó csomagtartó alatt. 4 Szerszámok 1 - Kerékszerelõ kulcs 2 - Vontatógyûrû 3 - Középsõ dísztárcsa leszerelõ szerszám alumínium dísztárcsához (hozzáférés a csavarokhoz) 4 - Célszerszám a látható csavarok kiszereléséhez (alumínium dísztárcsa esetén) 5 - Hosszabbító A könnyûfém felnivel szerelt kerekekhez a csõkulcs a kesztyûtartóban található. 3 2 Könnyûfém felnik Ha a gépkocsi kerekei könnyûfém felnikkel az ideiglenes pótkerék pedig lemez felnikkel rendelkezik, felszereléskor tapasztalni fogja, hogy a kerékcsavar alátétek nem fekszenek fel a felnire. A pótkereket a kerékcsavar kúpos részetartja(lásdamellékeltábrát). Az eredeti kerék visszaszerelésekor ellenõrizze, hogy megfelelõe a kerékcsavar alátétek állapota. FIGYELEM! Soha ne feküdjön a gépkocsi alá, mikor azt csak az emelõ tartja! Kerékcseréhez mindig vízszintes, szilárd talajra állítsa a gépkocsit.

102 V 100 KERÉKCSERE V A Tanács A különféle kerekekhez gyakran különféle méretû csavarok tartoznak. Ha ki szeretné cserélni kerekeit, a CITROËN hálózat munkatársaitól megtudhatja, vajon meglévõ csavarjai kompatibilisek-e az új kerekekkel. Hozzáférés a pótkerékhez Nyissa ki az alsó csomagtérajtót. Húzza ki az A dugaszt a gyújtáskulcs segítségével, majd illessze beahosszabbítóelemet,amelyrea hajtónyél csatlakozik. Lazítsa meg a pótkeréktartó csavarját. Emelje fel a keréktartó kosarat, hogy hozzáférjen a rögzítõ kampóhoz, majd emelje ki. A pótkerék visszahelyezése Helyezze vissza az emelõt és a hajtókart a pótkerékben található dobozba, majd csúsztassa a kereket a tartókosárba. Emelje fel a kosarat és rögzítse a biztonsági kampóval. Húzza meg a csavart a csomagtartóból. Tegye helyére a kerékszerelõ kulcsot és a hosszabbítót. TegyevisszaazA dugaszt. Az emelõt kifejezetten az Ön gépkocsijához tervezték. Ne használja másra!

103 V Kerékcsere 101 V Kiszerelés 1 - Állítsa le a gépkocsit vízszintes, szilárd és csúszásmentes talajon. Húzza be a kéziféket. Kapcsolja le a gyújtást, a sebességváltót állítsa az út lejtésének irányától függõen vagy egyes, vagy hátrameneti fokozatba. 2 - Az emelõt illessze a gépkocsi alvázának elsõ vagy hátsó részén a kerekek közelében külön e célra kiképzett helyre és húzza ki a földig. 3 - A kerékszerelõ kulcs segítségével szerelje le a dísztárcsát, úgy hogy a kulcs végét beakasztja a dísztárcsán lévõ egyik lyukba és meghúzza. Alumínium felni esetén: - ha van középsõ dísztárcsa: a célszerszám segítségével szerelje le a dísztárcsát, hogy hozzáférjen a csavarokhoz; - ha kilátszanak a csavarok: mielõtt meglazítaná a csavarokat, a célszerszám segítségével elõbb szerelje le a króm díszcsavarokat. 4 - Hajtsa tovább az emelõt annyira, hogy a kerék néhány centiméterrel a föld szintje fölé emelkedjen. 5 - Vegye ki a felsõ csavart, és illessze be a kerék- központosítót. 6 - Csavarja ki a többi csavart és emelje le a kereket. Visszaszerelés 1 - Helyezze fel a kereket a kerékagyra a központosító segítségével. 2 - Húzza meg a csavarokat, de ne teljesen, majd húzza ki a kerék-központosítót, hogy helyére illeszthesse az utolsó csavart is. 3 - Engedje le és vegye ki az emelõt. 4 - Húzza meg a csavarokat a kerékszerelõ kulcs segítségével. 5 - Helyezze vissza a dísztárcsát, ügyelve a megfelelõ beállításra az abroncsszelephez képest. A dísztárcsa szélét megnyomva pattintsa vissza a helyére. 6 - Mihelyt lehetséges javíttassa meg, és szerelje vissza az eredeti kereket. 7 - Állítsa be a kerék abroncsnyomását (lásd A gépkocsi azonosítása és A jármû használatával kapcsolatos tudnivalók c. részeket), majd ellenõriztesse kiegyensúlyozását. A pótkerék mérete Ha a pótkerék mérete eltér a gépkocsi eredeti kerekeinek méretétõl (lásd a matricát), csak ideiglenesen használja, ne lépje túl a 80 km/h-s sebességet és mihelyt lehetséges, cserélje ki a kereket.

104 V 102 Gumidefekt V Ha a gépkocsihoz nincs pótkerék, a csomagtartóban kerékjavító spray-t talál. A kerékjavító spray használata Olvassa el a kerékjavítón található használati utasítást is. - Ha lehetséges, vegye ki a defektet okozó idegen tárgyat. -Állítsaúgyakereket,hogyaszelep 2 vagy 10 óra helyzetben legyen. - Jól rázza fel a kerékjavító spray-t, hideg idõben melegítse pár percig a kezében. - Egyik kezével húzza ki a kerék szelepcsavart a felnin található lyukon, másik kezével pedig erõteljesen nyomja a spray csõrét a szelepcsavarra, függõlegesen tartva azt. - Egy percig tartsa fenn a nyomást. - Gyors mozdulattal vegye ki a kerékjavítót a szelepcsavarból és vezessen tíz kilométert. - Állítsa helyre a keréknyomást és ellenõrizze kb. 10 óra elteltével. A kerékjavító spray használata után haladéktalanul ellenõrizze a gumiabroncs állapotát, valamint az abroncsnyomást! Tanácsok javaslatok A gumidefektet szenvedett abroncsot mindig le kell szerelni a kerékrõl és ellenõrizni, hogy nem szenvedett-e másodlagos sérüléseket. Ha a javítás lehetséges és szükséges az abroncs szerkezetének további károsodása elkerülése végett ajánlatos minél elõbb egy szakembernek kijavítania. Az abroncsok javítását mindenképpen szakemberre kell bízni, aki felelõsséget vállal a munkáért. Megjegyzés: A vontatógyûrû a kerékszerelõ dobozban található. Ha gépkocsijához két kerékszerelõ spray jár, a kerék javításához mind a két sprayt fel kell használni. Figyelem! A flakon nyomás alatt van, ne tegye ki 50 C-nál magasabb hõmérsékletnek. Kerékszerelõ spray-vel javított kerék esetén ne vezessen 80 km/h-nál nagyobb sebességgel!

105 V VONTATÁS EMELÉS 103 V Vontatógyûrû A vontatógyûrû leszerelhetõ és a gépkocsi elejére vagy hátuljára is felszerelhetõ. Az utasülés alatt lévõ szerszámos táskában, vagy a csomagtérben lévõ szerelõdobozban található. Tanács Nagyon rövid útszakaszon, nagyon lassú sebességgel kivételes helyzetekben a jármû vontatása megengedett (az egyes országokban érvényes rendelkezések szerint). Minden más esetben szállíttassa gépkocsiját autómentõvel! ELÕÍRÁS VONTATÁS Állítsa a sebességváltót üres állásba (SensoDrive váltó esetén N állásba). Vontatás az úttesten A vontatógyûrûk a jármû elején és végén találhatók. Hozzáférés: - Emelje fel kissé a borítást. - A felsõ részt lefelé nyomva pattintsa le a gyûrût. - A védõborítást egy nyelvecske rögzíti a lökhárítóhoz, hogy ne vesszen el. A gépkocsi kormányozhatósága érdekében a gyújtáskulcsot állítsa A Rádió+ helyzetbe. Használjon vontatórudat, amit, a képen látható módon a gyûrûbe lehet beakasztani. FIGYELEM! Ha a motor nem jár, a kormány és a fékek szervorendszere nem mûködik. Gépkocsi vontatása esetén, biztosítani kell a vontatott gépkocsi kerekeinek szabad forgását (a sebességváltó álljon üres állásban).

106 VI 104 ÁLTALÁNOS ADATOK VI Limuzin Motor típusa 1.1i KSV 1.4i KSV 1.4i SSV 1.6i 16V 110 LE SSV 1.6i 16V 125 LE KSV Tüzelõanyag-tartály ûrtartalma Kb. 41 liter Használt tüzelõanyagok Ólommentes benzin RON95 RON98 Legkisebb fordulókör falak között (m) 9,6 9,6 10,7 9,6 10,7 10,7 10,7 Adólóerõ Névleges végsebesség (km/h) (utolsó sebességfokozatban) Súlyok (kg) Üresen (Ü) Terhelve (MMT) Max. terhelés a hátsó tengelyen (MTHT) 710 Guruló össztömeg (MGÖT) Fékes utánfutó (legfeljebb MGÖT) Fék nélküli utánfutó 450 Vonóhorog max. terhelhetõsége 25 Tetõcsomagtartó max. terhelhetõsége 60 A hólánccal felszerelhetõ abroncsok mérete 175/65 R14 185/55 R15 195/45 R16

107 VI ÁLTALÁNOS ADATOK 105 VI Limuzin Vállalati (Entreprise) HDi 70 KSV HDi 70 SSV HDi 70 KSV 1.1i KSV Gázolaj Kb. 41 liter Ólommentes benzin RON 95 RON 98 9,6 10,7 9,6 10,7 9,6 10,7 9, Ü: Üresen MMT: Megengedett max. terhelés MTHT: Max. terhelés a hátsó tengelyen MGÖT: megengedett guruló össztömeg Súlyok: lásd a gyártó adatlapját. KSV: kézi sebességváltó SSV: SensoDrive váltómû /65 R14 185/55 R15 195/45 R16 Tartsa be a jármû által vontatható maximális tömegre vonatkozó elõírásokat! Tartsa szem elõtt az egyes országok törvényei által elõírt korlátozásokat. A gépkocsi által vontatható tömeg és a gépkocsi megengedett guruló össztömege tekintetében forduljon a CITROËN hálózat munkatársaihoz!

108 VI 106 MÉRETEK (méterben) VI A 2,315 B 3,666 C A D C 0,760 B D 0,591 E 1,439 F 1,439 H G 1,659 H 1,461 I 1,898 F I E G

109 VI MÉRETEK (méterben) 107 VI H A 0,892 B 0,606 A C 0,334 mini 0,434 maxi D 1,033 E E 0,990 G F 0,993 C F B G 0,530 D H 0,678

110 VI 108 FOGYASZTÁS* VI Motor típusa 1.1i 61 LE 1.4i 75 LE 1.4i 75 LE 1.6i 16v 110 LE 1.6i 16v 125 LE HDi 70 HDi 70 Limuzin Vállalati (Entreprise) KSV KSV SSV SSV KSV KSV SSV Városban (l/100 km) 7,7 8,1 7,7 8,3 9,3 5,3 4,9 CO2 kibocsátás (g/km) Országúton (l/100 km) 4,9 4,9 4,9 5,2 5,4 3,7 3,8 CO2 kibocsátás (g/km) Vegyes fogyasztás (l/100 km) 5,9 6,1 5,9 6,3 6,9 4,3 4,2 CO2 kibocsátás (g/km) KSV: kézi sebességváltó SSV: SensoDrive váltómû * Az 1999/100 európai irányelvnek megfelelõen. A fogyasztásra vonatkozó adatok ezen kiadvány nyomdába kerülésekor voltak érvényben.

111 VI A gépkocsi azonosítása 109 VI B A A Gyártó adatlapja (matrica) A A bal oldali ajtó nyílásán, a záróelem alatt. 1 : Közösségi átvételi szám 2 : Típusszéria szám 3 : Össztömeg terhelés alatt 4 : Guruló össztömeg 5 : Maximális elsõ tengelyterhelés 6 : Maximális hátsó tengelyterhelés C B A karosszéria sorszáma C Szériaszám a szélvédõ alatt D D Színkód Gumiabroncsok cikkszáma Gumiabroncsok nyomása Franciaországban a jármû típusa és a szériaszám egyaránt fel van tüntetve a forgalmi engedélyen. Az eredeti CITROËN alkatrészek mindenben megfelelnek jármûve igényeinek. Biztonsága és a garancia érdekében ajánlott eredeti CITROËN alkatrészeket beszereltetni a jármûvébe.

112 ABC 110 BETÛRENDES TÁRGYMUTATÓ ABC ABC A Ablakemelõk Ablakmosó Ablakmosó (feltöltési mennyisége) Ablaktörlés, pára- és jégmentesítés X Ablaktörlõ... X ABS XIII A fedélzeten A gépkocsi vezetése A gyártó adatlapja A jármû használatával kapcsolatos tudnivalók... I XXIV Ajtók Akkumulátor XIV Akkumulátor hibaelhárítás. 87 Akkumulátortöltés (visszajelzõ)... 9 A lényeg Általános adatok A motor elindítása A mûszerfal elrendezése Anyagok újrahasznosítása... XXIII Automata légkondicionálás Automatikus fényszórókapcsolás Autórádió XVIII B Bejáratás... XIX B Bekapcsolt világításra figyelmeztetõ hangjelzés Belsõ világítás Benzines motorok Biztonsági eszközök gyermekek részére... VIII-IX Biztonsági övek III-IV Biztonsági övek beállítása II IV Biztonsági tanácsok XI XII Biztosítékok Biztosítékok cseréje CSCsomagtartó D Defekt XV Diesel befecskendezés Diesel motorizzítás Diesel motorok Dísztárcsák E Éjszakai vezetés Elektromos ablakok Elektromos központi zár Elektromos segédberendezések... XVIII Elektronikus indításgátló Elektronikus indításgátló kulcs Elindulás Elsõ ülések Emelõ ESP kikapcsolása Eszközök a gyermekek szállításához VIII-IX F Fedélzeti mûszerek Fedélzeti számítógép Fejtámlák Fékbetétek (ellenõrzés)... XIII Fékbetétek kopása... XIII Fékek (kopás ellenõrzése)... XIII Fékfolyadék XIII Féklámpák Fékrendszer... XIII Felemelés, vontatás Feltöltési mennyiségek Fénykürt Fényszórók Fényszórók (kapcsoló) Fényszórók beállítása Fogyasztási adatok Folyadékszintek Fordulatszámláló... 8 Fûtés és szellõztetés G Gépjármû azonosítása Gépjármû lokalizálása Gumiabroncsok... XV Gumiabroncsok karbantartása... XV Gumiabroncsok kopása... XV Gumiabroncsok nyomása XVI GYGyakorlati tanácsok Gyermekek... VIII-IX Gyermekek védelme... VIII-IX Gyermekülések VIII-IX Gyújtás

113 111 ABC BETÛRENDES TÁRGYMUTATÓ H Hamutartók Hangjelzések Hangszórók Hangszórók beszerelése Hátsó szélvédõ páramentesítése Hátsó ülések Hátsó ülések elrendezése Hátsó ülések megközelítése Helyzetjelzõ lámpák Hóláncok Hosszú tárgyak szállítása Hûtõfolyadék Hûtõfolyadék hõmérsékletjelzõ... 8 I Indítómotor Irányjelzõk Izzók (csere) J Jég- és páramente sítés Jelzõberendezések Jelzõlámpák K Kalaptartó Kapaszkodófogantyú Karbantartás XXI-XXII Karbantartásjelzõ Kártyaolvasó Katalizátor... XVII Kerékcsere Kerékjavító spray K Késleltetett világításkapcsolás Kesztyûtartó Kézi légkondicionálás Kézifék XIII Kilométerszámláló Kilométerszámláló kijelzõje... 8 Kipufogógáz... XVII Klímaberendezés KÓDKÁRTYA Kormánykerék beállítása II Kormányzár Ködfényszórók Ködlámpák Környezetvédelem... XXIII Kulcsok Kürt L Levegõszûrõ Légzsákok V VII Légzsákrendszer Lehajtható üléstámla Levegõbefúvó nyílások Levegõelosztás (automatikus) Levegõelosztás (kézi) Levegõkeringetés M Mechanikus sebességváltó 44 Menetstabilizáló (ESP) Mennyezetvilágítás M Méretek Motor feltöltése Motorháztetõ Motorolaj Motorok 1.1i motor i motor i 16V 125 LE motor i 16V 110 LE motor HDi 70 LE motor Mûszaki jellemzõk Mûszerek Mûszerfal Mûszerfal világításszabályozó N Napellenzõ O Olajszintjelzõ Olvasólámpa Országúti fény Ó Óra Óra beállítása Ö Önindító Övelõfeszítõk... III P Pótféklámpa R Rádió Rádió-elõkészítés Rakodó rekeszek Riasztó Rögzítõgyûrû ABC

114 ABC 112 BETÛRENDES TÁRGYMUTATÓ S Sebességszabályozó Sebességtúllépésre figyelmeztetõ jelzés Segédakkumulátor SensoDrive váltómû Súlyok Szellõztetés fûtés Szerszámok Színkód Szivargyújtó Szuperzár T Takarékos (économie) üzemmód Tartalom Távirányító Távirányító elemének cseréje Téli óvintézkedések... XX Terhelés és vontatás... XVI Tetõcsomagtartó Tolatás T Tolatóradar Tompított fény Többfunkciós kijelzõ Tüzelõanyag Tüzelõanyag (szintjelzés) Tüzelõanyag betöltése Tüzelõanyag-ellátás (megszakítása)... XII Tüzelõanyagok minõsége.. 92 Tüzelõanyag-tartály fedele. 92 Ú Újrahasznosítás és környezetvédelem... XXIII U Utastéri részecskeszûrõ / szagszûrõ Ü Ülések beállítása II Ü Ülések elrendezése Üzenetek (kijelzés) V Vészfékezés rásegítõ Vészjelzés Vészvillogók Vészvillogók automatikus kapcsolása Vezetési helyzet... II Vezetési tanácsok... X Világítás X Világításkap - csoló Visszapillantó tükrök Visszapillantó tükrök jégmentesítése Vontatás XVI Vontatási szerelvény Vontatható tömeg... XVI Vontatógyûrû ABC

115 A kezelési útmutatóban bemutatásra kerülõ autó az összes (széria, illetve extra) tartozékkal fel van szerelve. A kiadványban szereplõ adatok a nyomdába kerülés óta változhattak. Az Ön gépkocsijának felszereltsége a modellváltozattól, az autóhoz vásárolt extráktól függõen, illetve országonként is változhat. A használati útmutatóban szereplõ tartozékok némelyike csak az év hátralévõ hónapjaiban kerül forgalomba. A leírások és az ábrák tájékoztató jellegûek. Az AUTOMOBILES CITROËN fenntartja modelljei, illetve a tartozékok módosításának jogát, anélkül, hogy ezen útmutatót frissítenie kellene. A kizárólag képzett szakembereket foglalkoztató CITROËN hálózat munkatársai készséggel állnak az Ön rendelkezésére, és válaszolnak minden kérdésére. Jó utat kívánunk CITROËN-jével! A kézikönyv a gépkocsi tartozéka. Kérjük, tartsa mindig a helyén, hogy bármikor könnyen megtalálja. Ha gépkocsiját eladja, ne felejtse el átadni a kézikönyvet az új tulajdonosnak. COMIDOC - Automobiles CITROËN - RCS PARIS ALTAVIA/PRODITY - Imp. en UE
