Az automata VERNER kazán tüzelőanyagféleségei: sajtolt fapellet búza zab kukorica repcepellet napraforgópellet repce pellet kéreggel fapellet

Átírás

1

2 Készült: a takarékos, teljesen automata, környezetbarát üzemeknek családi házak, mezőgazdasági épületek, iskolák, szállodák, műhelyek, kisebb üzemek és más hasonló létesítmények fűtésére Biológiai tüzelőanyagok égetésére, amelyek erdő- és mezőgazdasági termelésből származnak, mint pl. a pelletek fából, gabonából, energianövényekből, valamint gabona- ill. repceszalmából. Elégethetők továbbiakban a búza, a zab, a rozs, a tritikale, az árpa, a kukorica,a mustármag, stb. Előnyök: Magas kezelési kényelem A kazánok a tüzelőanyag adagolástól kezdve a gyújtáson keresztül a hamu kiürítéséig automatikusan működnek. Standard kivitelben pót tartállyal látják el, amely több napos üzemeltetést tesz lehetővé, utántöltés nélkül. Optimalizált teljesítményillesztés A kazán állandó teljesítménytartományban dolgozik 30 és 100 % között részterheléssel. A kis teljesítmény alatti területen a kazán automatikus gyújtás és szoba-termosztát programon dolgozik %-nál nagyobb hatásfok Magas hatásfokot a tüzelőanyag és az égéshez szükséges levegő pontos vezérlésével lehet elérni, döntő még a nagy égéstermékcserélő és a jó kazánszigetelés. Csekély üzemi költség A mező- ill. erdőgazdasági tüzelőanyagok használata következtében 2/3-al kisebb a fűtési költség, mint a hagyományos tüzelőanyagokkal. A kazánkonstrukció és a szabályozástechnika következtében igen csekély az áramszükséglet. Hosszú élettartam A kazánok nagyértékű, minőségi acélból készülnek. A tűztér bélése tűzálló kerámia, amely sokéves, biztonságos üzemet garantál. A speciális tűztér és az optimális égési levegővezetés megakadályozzák a kátrány és salakképződést. Különböző tüzelőanyagok elégetése A kazánkonstrukció lehetővé teszi a nagyobb hamurészű tüzelőanyagok elégetését is. Ennek a lehetőségnek köszönhetően a közeli mezőgazdasági területről is lehet tüzelőanyagot nyerni. Tartalékkészletet is lehet biztosítani egy kisebb kiegészítő tartály közbeiktatásával. Ebben egy könnyen éghető anyagot tárolnak, amelynek a tűztérbe vezetésével a nehezebben égő tüzelőanyag is használható. A kazán leírása és funkciói: A tüzelőanyagot egy beépített szállítócsiga segítségével juttatja a tűztérbe. A tüzelőanyagot a beépített forrólevegő módszerrel gyújtja be. Az elektronikus kazánszabályzó végzi a tüzelőanyag és a levegő adagolását. A tényezők: vízhőfok, égéstermék hőfok, szoba-termosztát vagy külön időjárásérzékeny szabályzómódszer. Az égéshez szükséges levegőt egy többlépcsős nyomóventillátor biztosítja. Egy egyedülállóan létrehozott tolórostély segítségével éri el a kitűnő gazdaságosságot és működési biztonságot. A tolórostély az égésterméket a hamutartóba továbbítja, amelyből ezután egy automatikus hamueltávolító elintézi a hamu kirakodást. Így lehet a salakképződést elkerülni. Az automata VERNER kazán tüzelőanyagféleségei: sajtolt fapellet búza zab kukorica repcepellet napraforgópellet repce pellet kéreggel fapellet

3 Standard kivitel: A standard kivitelű automata VERNER kazánok 240 literes tüzelőanyag tartállyal vannak felszerelve. A tartály a kazán hátsó részére épített tartozék. A szállító csiga segítségével jut a tüzelőanyag a tartályból az égéstérbe. A tüzelőanyag tartály üzem közben légmentesen zárt és visszaégés ellen biztosított. Az automata VERNER VERNER A251G VERNER A501G kazánok tájékoztató Gabonanövények Pelletek Gabonanövények Pelletek adatai Gabona Kukorica Alternatív Fa Gabona Kukorica Alternatív Fa Standard kivitel, tüzelőanyag 240 l-es tartályban kg 170 kg kg 180 kg kg 170 kg kg 180 kg Kazán üzemidő/1 tüzelőanyag tartály - csúcsteljesítmény óra 28 óra óra 30 óra 9-12 óra 14 óra 8-14 óra 15 óra Kazán üzemidő/1 tüzelőanyag tartály normál üzem nap 5 nap 2-5 nap 5,5 nap 1-2 nap 2,5 nap 1-2,5 nap 3 nap Kazán üzemidő/1 tüzelőanyag tartály temperáló hőfok 4-7 nap 10 nap 4-10 nap 11 nap 2-4 nap 5 nap 2-5 nap 6 nap A táblázatban irányértékek szerepelnek, amelyek a tüzelőanyagtól, ill. a fűtendő felülettől függenek. Kivitel Big-bag -gel A tüzelőanyag tartály egy textilből készült Big-bag, amelyben többszörös mennyiség van egy normál tartályhoz képest, így a szolgáltatási komfort is növekszik. A tüzelőanyag ellátás egy külső szállítócsigával történik, amely megfelel az ügyfelek igényeinek. A Big-bag kivitelű standard kazánokat tüzelőanyag tartállyal szállítják. A tüzelőanyag tartály fedelét egy osztott fedélre cserélik, így egyidejűleg a szállítócsiga működtetésével, kézi erővel tölthető be a tárolóba a tüzelőanyag. A kazán direkt is összeköthető egy szállítócsigával, amelynél lemondanak a tartaléktartályról és a tüzelőanyagot közvetlen egy kis köztes tartályba szállítják. Lehetőség van arra is, hogy a tüzelőanyagot a Big-bag -ből, vagy egy külső tartóból, amelyek a kazánhelyiségen kívül találhatók, automatikusan adagolják. A tüzelőanyagot az osztott fedélen és a visszaégésbiztosítékon keresztül a tartaléktartályba utántöltik. Nincs szükség közbeiktatott szállítócsigára. A legegyszerűbb kivitelnél azonban a kezelő személyzet jelenléte szükséges. Külső tüzelőanyag-raktárú kivitel Ez a módszer lehetővé teszi az automatikus tüzelőanyag hozzávezetést külső raktárból a teljes fűtési periódus alatt. A térkihordást ill. a szállítócsigát olyan kiviteleknél használják, mint a Big-bag módszer. Kémény Külső tüzelőanyag raktár Transzport pályák

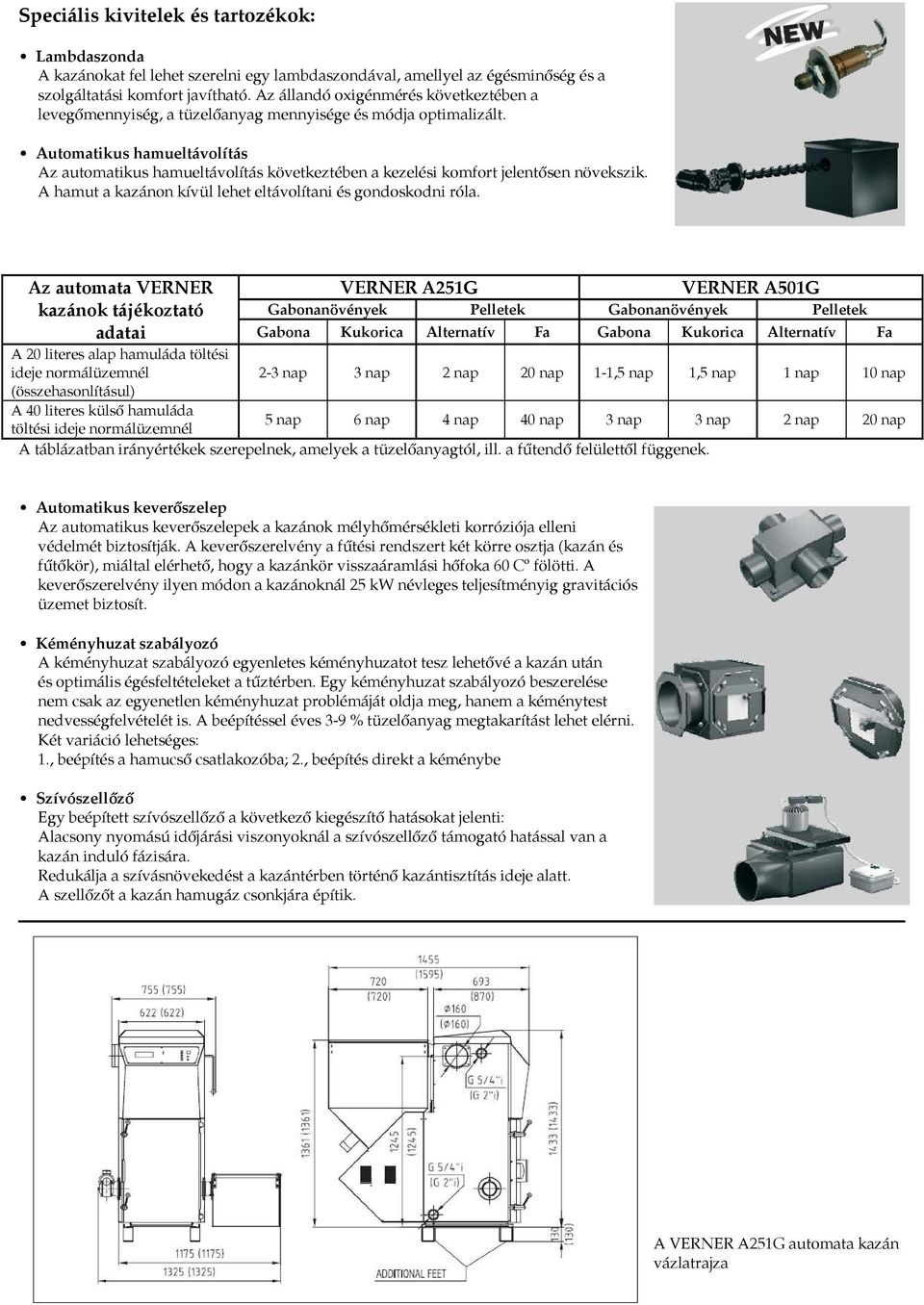

4 Speciális kivitelek és tartozékok: Lambdaszonda A kazánokat fel lehet szerelni egy lambdaszondával, amellyel az égésminőség és a szolgáltatási komfort javítható. Az állandó oxigénmérés következtében a levegőmennyiség, a tüzelőanyag mennyisége és módja optimalizált. Automatikus hamueltávolítás Az automatikus hamueltávolítás következtében a kezelési komfort jelentősen növekszik. A hamut a kazánon kívül lehet eltávolítani és gondoskodni róla. Az automata VERNER VERNER A251G VERNER A501G kazánok tájékoztató Gabonanövények Pelletek Gabonanövények Pelletek adatai Gabona Kukorica Alternatív Fa Gabona Kukorica Alternatív Fa A 20 literes alap hamuláda töltési ideje normálüzemnél 2-3 nap 3 nap 2 nap 20 nap 1-1,5 nap 1,5 nap 1 nap 10 nap (összehasonlításul) A 40 literes külső hamuláda töltési ideje normálüzemnél 5 nap 6 nap 4 nap 40 nap 3 nap 3 nap 2 nap 20 nap A táblázatban irányértékek szerepelnek, amelyek a tüzelőanyagtól, ill. a fűtendő felülettől függenek. Automatikus keverőszelep Az automatikus keverőszelepek a kazánok mélyhőmérsékleti korróziója elleni védelmét biztosítják. A keverőszerelvény a fűtési rendszert két körre osztja (kazán és fűtőkör), miáltal elérhető, hogy a kazánkör visszaáramlási hőfoka 60 Cº fölötti. A keverőszerelvény ilyen módon a kazánoknál 25 kw névleges teljesítményig gravitációs üzemet biztosít. Kéményhuzat szabályozó A kéményhuzat szabályozó egyenletes kéményhuzatot tesz lehetővé a kazán után és optimális égésfeltételeket a tűztérben. Egy kéményhuzat szabályozó beszerelése nem csak az egyenetlen kéményhuzat problémáját oldja meg, hanem a kéménytest nedvességfelvételét is. A beépítéssel éves 3-9 % tüzelőanyag megtakarítást lehet elérni. Két variáció lehetséges: 1., beépítés a hamucső csatlakozóba; 2., beépítés direkt a kéménybe Szívószellőző Egy beépített szívószellőző a következő kiegészítő hatásokat jelenti: Alacsony nyomású időjárási viszonyoknál a szívószellőző támogató hatással van a kazán induló fázisára. Redukálja a szívásnövekedést a kazántérben történő kazántisztítás ideje alatt. A szellőzőt a kazán hamugáz csonkjára építik. A VERNER A251G automata kazán vázlatrajza

5 Az új generáció kazánszabályzója A VERNER cég műszaki szakemberei kifejlesztettek egy új kazánszabályozót, amely a vevők kívánságai alapján készült. A szabályzó legfontosabb tulajdonsága egy közvetlenül kezelhető nagy kijelző, amely az összes menüpontot világosan, szövegben jelzi ki. Az új szabályzó programjában 10 különböző tüzelőanyagszortiment van készletbe állítva, amelynek következtében a tüzelőanyag váltásnál nem szükséges az átprogramozásra időt fordítani. Kiegészíthető egy GSM modemes kapcsolattal, ahol az elméleti zavarokat mobiltelefonra lehet továbbítani. A szabályzóval mérhető: - kazánhőfok - puffer vagy melegvíztároló hőmérséklete - égéstermék hőmérséklet - lambdaszonda értékek - szoba termosztát vagy kapcsolóóra jelzés A szabályzó által irányított: - tüzelőanyag adagolás - égési levegő hozzávezetés - tüzelőanyaggyújtás - forrókör keringető szivattyú Beállítási lehetőségek: - tüzelőanyag szortiment 10 tüzelőanyag szortiment előkészítve - kazánhőfok - max. teljesítmény %-ban - puffer vagy melegvíztároló hőfok A szabályzó kijelzése: - beállított tüzelőanyag-szortiment - beállított és aktuális kazánhőfok - beállított és aktuális égéstermék hőmérséklet - beállított és aktuális kazánteljesítmény érték - a beállítás további kijelzései

6 VERNER A251G műszaki adatok Mértékegység Gabona (búza, zab, rozs, tritikale, árpa) Kukorica Alternatív pelletek Fapelletek Névleges hőteljesítmény kw (max. 30) Hatásfok % 85-91* 91* 91* 92,7 Tüzelőanyag fogyasztás névleges súly kg/óra 6,5-7,5 6,2 6,8 5,6 Teljes volumen standard tartály liter Teljes tömeg kg Előírt kéményhuzat Pa Feszültség V/Hz 230/50 230/50 230/50 230/50 VERNER A501G műszaki adatok Mértékegység Gabona (búza, zab, rozs, tritikale, árpa) Kukorica Alternatív pelletek Fapelletek Névleges hőteljesítmény kw (max. 53) Hatásfok % 85-91* 91* 91* 92,7 Tüzelőanyag fogyasztás névleges súly kg/óra ,5 Teljes volumen standard tartály liter Teljes tömeg kg Előírt kéményhuzat Pa Feszültség V/Hz 230/50 230/50 230/50 230/50 * tüzelőanyag minőségétől függően Faház kazánház (tüzelőanyag tárolóval együtt) Családi ház, parasztház A kazánház különálló épületben más a garázzsal közös létesítményben elhelyezve funkciójú helyiségekkel (garázs, műhely, pince, stb.) együtt Irodaház - A kazánház a ház földszintjén van. Kolostor kápolnával ebben a kolostorban a hőszivattyút a Hasonló létesítményeknél a padlásra is lehet telepíteni VERNER kaszkáddal pótolták, amelyet egy ide tartozó objektumba telepítettek Metál-Modul Kft. H-1055 Budapest, Falk Miksa u. 19. Tel.: +36-1/ Fax: +36-1/
