1 ATTACK FD SZILÁRD ÉS PELLET TÜZELÉSŰ ÖNTÖTTVAS KAZÁN W W W. A T T A C K. S K

2 MODELLSOR 1000 ATTACK FD UNIVERZÁLIS SZILÁRD ÉS PELLET TÜZELÉSŰ ÖNTÖTTVAS KAZÁN Az ATTACK FD öntöttvas melegvizes szilárd tüzelésű kazán egy modern hőforrás öntöttvas hőcserélővel. Az előírt tüzelőanyag az ATTACK FD kazán számára a feketeszén, koksz vagy fa. A kazánt lakások és családi házak fűtésére tervezték. A követelmények alapján minden kazánnak rendelkeznie kell hűtő hőcserélővel és biztonsági szeleppel. A koksz tüzelőanyag használatánál javasolt a mozgatható rostély. A KAZÁN ELŐNYEI y Modern dizájn y Az öntöttvas hőcserélő hosszú élettartama, amely rendkívül ellenáll az alacsony hőmérsékletű korróziónak y Minimális meghibásodás y Akár 82 % hatásfok y A teljesítmény széles skálája az elemek száma szerint y 5 éves garancia az öntöttvas testre y A szabályozó és biztonsági elemek megbízhatósága y Egyszerű vezérlés és karbantartás y A kazán burkolatának egyszerű beszerelése a kazán beszerelésénél a kazánházba y Alacsony intenzitású kéményhuzat y A teljesítmény szabályozó hasznos elhelyezése y Megnagyított rakodótér a nagyobb fadarabok lhelyezésére MÉRETEK L mm

3 MODELLSOR 1000 ATTACK FD TECHNIKAI PARAMÉTEREK Kazántípus Egység FD15 FD20 FD26 FD32 FD36 FD42 Cikkszám ks Névleges teljesítmény koksz kw 16,3 22,9 30,9 38,9 39,9 43,9 Tüzelőanyag-fogyasztás névleges teljesítmény esetén koksz kg/h 3,0 3,7 4,8 5,9 6,66 7,77 Minimális teljesítmény koksz kw 4, , ,5 Tüzelőanyag-fogyasztás minimális teljesítménynél koksz kg/h 0,76 1,11 1,48 1,76 2,04 2,31 Névleges teljesítmény feketeszén kw 14,7 20,9 25,6 30,2 34,9 39,5 Tüzelőanyag-fogyasztás névleges teljesítmény esetén feketeszén kg/h 2,9 3,6 4,6 5,2 6,4 7,5 Minimális teljesítmény feketeszén kw Tüzelőanyag-fogyasztás minimális teljesítménynél feketeszén kg/h 1,2 1,9 2,3 2,6 3,2 3,7 Névleges teljesítmény fa kw 14,7 17,9 23,9 28,9 33,7 36,9 Fafogyasztás névleges teljesítménynél kg/h 3,39 4,85 6,11 7,38 8,65 9,92 Minimális teljesítmény fa kw 4, Fafogyasztás minimális teljesítménynél kg/h 1,29 2,15 2,52 2,89 3,26 4,63 Az égéstér térfogata dm , , ,5 A kazánvíz térfogata l Max. üzemi nyomás MPa 0,4 0,4 0,4 0,4 0,4 0,4 A kazán tömege kg A kazán mélysége mm A kazán magassága mm A kazán szélessége mm 470 Az égéstér hossza mm Az égéstér szélessége mm 300 A töltőnyílás méretei (sz x m) mm Hatékonyság % Próbanyomás MPa 0,8 A fűtővíz csatlakoztatása Js G 2" A hűtési hurok csatlakoztatása Js G ½" belső menet 3

4 MODELLSOR 3000 ATTACK BIOHEAT AZ ATTACK FD KAZÁN TARTOZÉKAI Az ATTACK FD beépítésébe tervezett átalakító készlet lehetővé teszi a kazán átalakítását fapellet tüzelésére, illetve a már megvásárolt és beszerelt ATTACK FD kazánokba is. A BIOHEAT ÉGŐ ELŐNYEI y Megbízható pellet égő, igénytelen a karbantartása y Kompakt dizájn, egyszerű vezérlés, az információk megj. LCD- n y Kör égéstér, alacsony üzemeltetési kibocsátás és magas tüzeléstechnikai hatásfok (87 %) y A rostély egyszerű tisztítása y Az égés folyamatának automatikus bekapcsolása és kikapcsolása y A láng intenzitásának pontos mérése fotocella segítségével y A teljesítmény beállításának 6 25 kw y Külső érzékelő csatlakoztatása a puffertartályhoz y Az égő vezérlése szobai termosztáttal vagy hőmérséklet érzékelővel y 6 mm átmérőjű, 35 mm hosszú fapelletek tüzelése y A tüzelés korrekciója a felhasznált tüzelőanyagtól függően y Az égéstér és az égő rostélyának minőségi nemesacélja y Különböző tüzelőanyag-adagolók csatlakoztatásának y A biztonsági elemek meggátolják a visszafelé égést, 4- szeres biztosíték a túlmelegedés ellen biztonsági- kazán-, füstcsőtermosztát és hűtőkör y Alacsony üzemi vákuum az égéstérben y Többnyelvű menü, a paraméterek széles skálájának beállítási y Működési állapot jelzése y Meghibásodás diagnosztikája LEÍRÁS Szerkezetileg egyszerű és megbízható égő fapelletekre, melynek teljesítménye 6 25 kw és manuális tisztítása van. Automatikus a vezérlése (gyújtás és kialvás) saját meghibásodás diagnosztikával. BIOHEAT a szabályozott tüzelőanyag-ellátás elvén működik. A fa pelletek a pellet adagolóból a bevezető tömlőn keresztül a rostélyra esnek, ahol elégnek. A BIOHEAT elektronikus gyújtású, amely automatikusan begyújtja a pelleteket, amelyek a rostra esnek. A begyújtás csak azt követően kezdődik, hogy a termosztát utasítást ad az égőnek. A BIOHEAT gyárilag beállított teljesítménytartománya 6 25 kw és három teljesítményfokozata van: 1. (6 kw), 2. (14 kw) és 3. (25 kw). A kiválasztott teljesítményfokozat a működtetés folyamán a képernyőn jelenik meg. A teljesítményt az égő menüjén keresztül lehet kiválasztani, amelyek a képernyőn jelennek meg. A teljesítménytartományt a bővített menüben lehet változtatni 6 25 kw között, 1 kilowattonkénti lépésekben. TÜZELŐANYAG Az égő 6 mm átmérőjű és 35 mm hosszú fapelletek tüzelésére szolgál. műszaki adatok Paraméter Egység ATTACK BIOHEAT Névleges teljesítmény kw 6 25 Fokozott teljesítmény kw 1 Előírt tüzelőanyag Fa pelletek 6 mm, l = 35 mm max. Átlagos tüzelőanyag-fogyasztás kg.h -1 2,4 6,9 Elektromos alkatrészek burkolata IP IP 40 Maximális elektromos teljesítmény (begyújtásnál) W 600 Üzemi áram W 90 Feszültség V/Hz ~230/50 Tömeg kg 25 A BIOHEAT égő méretei a 6. oldalon vannak feltüntetve. A KÉSZLET TARTALMA: ATTACK BIOHEAT 6 25 kw égő FD ajtók BIOHEAT (P) égőhöz Égéstér szeparátor Pellet adagoló 350 l- es pellet tároló Az ATTACK BIOHEAT égőt más öntöttvas kazánhoz is fel lehet használni nem csak az ATTACK márkájúhoz. Az U22 modellhez UD ajtók megrendelése szükséges, amelyek eredetivel történő cseréjére is sor kell kerüljön: U22900 UD Ajtók BIOHEAT (P) égőhöz A BIOHET égőhöz szükséges ajtók bármikor lecserélhetőek, amivel egyszerű kombinált kazánt kapunk szilárd tüzelőanyag (fa, koksz és szén) és pellet tüzelésére. TARTOZÉKOK TÁBLÁZATA Kód PELHB25 PELH30950 SM52 SM53 SM54 SM55 SM56 PED150 PED250 PEL9600 Megnevezés ATTACK Burner BIOHEAT 6 25 kw égő FD ajtók BIOHEAT (P) égőhöz Égéstér szeparátor 4-elem Égéstér szeparátor 5-elem Égéstér szeparátor 6-elem Égéstér szeparátor 7-elem Égéstér szeparátor 8-elem Pellet adagoló 1,5 m Pellet adagoló 2,5 m (esetleges hosszváltoztatás) Pellet tároló 350 l 4

5 MODELLSOR 3000 ATTACK PELLET BURNER AUTOMATIC AZ ATTACK FD KAZÁN TARTOZÉKAI Teljesen automatikus égő fapelletre állítható teljesítménynyel 8 30 kw között, a rostély automatikus tisztításával, automatikus gyújtással, ellenőrzött bekapcsolással és az égés folyamatának irányításával. PELLET ÉGŐ ELŐNYEI y Teljesen automatikus égő y Kompakt dizájn, egyszerű vezérlés, az információk megj. LCD- n y A rost automatikus tisztítása a felhasznált pelletek minőségétől függően y Az égés folyamatának automatikus bekapcsolása és kikapcsolása y A láng intenzitásának pontos mérése fotocella segítségével y A teljesítmény beállításának 8 30 kw y Külső érzékelő csatlakoztatása a puffertartályhoz y Az égő vezérlése szobatermosztáttal vagy hőmérséklet érzékelővel y Magas tüzeléstechnikai hatásfok (88 %) és alacsony üzemeltetési kibocsátás y 6 10 mm átmérőjű, 35 mm hosszú fapelletek tüzelése y A tüzelés korrekciója a felhasznált tüzelőanyagtól függően y Az égéstér és az égő rostjának minőségi nemesacélja y Különböző tüzelőanyag-adagolók csatlakoztatásának y A biztonsági elemek meggátolják a visszafelé égést, 4- szeres biztosíték a túlmelegedés ellen biztonsági-, kazán-, füstcső- termosztát és hűtőkör y Alacsony üzemi vákuum az égéstérben y Többnyelvű menü, a paraméterek széles skálájának beállítási y Működési állapot jelzése y Meghibásodás diagnosztikája LEÍRÁS A nemesacél ATTACK 30 égő alapja a tüzelőanyag pellet lehullása a tüzelőanyag-adagolóból a befolyó csövön és csövön keresztül a rostélyra, ahol az égés folyik. Az égő teljesen automatikusan működik, a szükséges hőszolgáltatástól kezdve a tüzelőanyag adagoláson, elektronikus begyújtáson, bemelegítésen, égésen, kikapcsoláson, kiégésen, tisztításon át készenléti üzemmódba történő átkapcsolásig. Az égő teljesítménytartománya 8 30 kw, melyet 2 kwként lehet állítani. Az égő gyárilag kw teljesítménytartományra van beállítva, amely 3 fokozatra van felosztva: 1. (14 kw), 2. (22 kw) és 3. (30 kw). A teljesítménytartomány két síkon változtatható 8 12 kw és kw a kibővített menüben. Az égő tisztítása automatikus, minden kiégést követően, vagy egy bizonyos intervallumban, amelyet a felhasználó állít be. A rostély automatikusan kijön, amely a kaparóvassal tisztítható. A szennyeződések, mint a hamu, kihullnak a rostélyon levő nyíláson. Az égő teste, a rostély, a fém öngyújtó és a kaparóvas minőségi, hőálló, rozsdamentes acélból készültek. TÜZELŐANYAG Az égőt 6 10 mm átmérőjű és 35 mm hosszúságú pelletre tervezték. A tüzelőanyag-adagoló cseréje esetén eltüzeli a gyümölcsök magjait, illetve az összetört olívamagot max. barackmag nagyságig. Az esetleges átépítéseket előre konzultálja a gyártóval. MÁSZAKI ADATOK Parameter ATTACK PELLET BURNER Automatic Előírt tüzelőanyag Fa pelletek 6 10 mm, l = 35 mm max. Üzemmód 8 12 kw, kw Teljesítmény skála 8 30 kw, 2 kw- ként Kazánoknak fűtési kamrával 3 m² Feszültség ~230 V/50 Hz Főáram 10 A biztosíték Tömeg 22 kg A PELLET BURNER Automatic égő méretei a 7. oldalon vannak feltüntetve. A KÉSZLET TARTALMA: ATTACK PELLET BURNER Automatic 8 30 kw égő FD ajtók PELLET BURNER Automatic (P) égőhöz Égéstér szeparátor Pellet adagoló 350 l- es pellet tároló A PELLET BURNER Automatic égőhöz szükséges szükséges ajtók bármikor lecserélhetőek, amivel egyszerű kombinált kazánt kapunk szilárd tüzelőanyag (fa, koksz és szén) és pellet tüzelésére. TARTOZÉKOK TÁBLÁZATA Kód PELH30A PELH30980 SM52 SM53 SM54 SM55 SM56 PED150 PED250 PEL9600 Megnevezés ATTACK PELLET BURNER Automatic 8 30 kw égő FD ajtók PELH30A égőhöz Égéstér szeparátor 4-elem Égéstér szeparátor 5-elem Égéstér szeparátor 6-elem Égéstér szeparátor 7-elem Égéstér szeparátor 8-elem Pellet adagoló 1,5 m Pellet adagoló 2,5 m (esetleges hosszváltoztatás) Pellet tároló 350 l 5

6 MODEL LINE 3000 ATTACK FD BIOHEAT PELLET KAZÁN Az ATTACK FD BIOHEAT öntöttvas melegvizes szilárd és pellet tüzelésű kazán egy modern hőforrás öntöttvas hőcserélővel, ahol az ATTACK FD kazán számára előírt tüzelőanyag a feketeszén, koksz vagy fa. A beépíthető BIOHEAT nemesacél égővel fapellet tüzelésére is alkalmas. Állítható teljesítménynyel, 6 25 kw között, a rostély automatikus tisztításával, automatikus gyújtással, ellenőrzött bekapcsolással és az égés folyamatának befejezésével az FD öntöttvas testbe egyszerű kombinált szilárd (fa, koksz és szén) és pellet tüzelésű kazánt kapunk. A kazánt lakások és családi házak fűtésére tervezték. A BIOHEAT ÉGŐ ELŐNYEI y Megbízható pellet égő, egyszerű karbantartás y Kompakt dizájn, egyszerű vezérlés, az információk megj. LCD- n y Akár 87 % hatásfok y Kör égéstér, alacsony üzemeltetési kibocsátás és magas tüzeléstechnikai hatásfok y A rostély egyszerű tisztítása y Az égés folyamatának automatikus bekapcsolása és kikapcsolása y A láng intenzitásának pontos mérése fotocella segítségével y A teljesítmény beállításának 6 25 kw y Külső érzékelő csatlakoztatása a puffertartályhoz y Az égő vezérlése szobatermosztáttal vagy hőmérséklet érzékelővel y 6 10 mm átmérőjű, 35 mm hosszú fapellet tüzelése y A tüzelés korrekciója a felhasznált tüzelőanyagtól függően y Az égéstér és az égő rostélyának minőségi nemesacélja y Különböző tüzelőanyag-adagolók csatlakoztatásának y A biztonsági elemek meggátolják a visszafelé égést, 4- szeres biztosíték a túlmelegedés ellen biztonsági-, kazán-, füstcsőtermosztát és hűtőkör y Alacsony üzemi vákuum az égéstérben y Többnyelvű menü, a paraméterek széles skálájának beállítási y Működési állapot jelzése y Meghibásodás diagnosztikája MÉRETEK A BIOHEAT égő méretei a 4. oldalon vannak feltüntetve. VÁLTOZATOK Pellet kazán ATTACK FD20 BIOHEAT 4-elem Pellet kazán ATTACK FD26 BIOHEAT 5-elem Pellet kazán ATTACK FD32 BIOHEAT 6-elem Pellet kazán ATTACK FD36 BIOHEAT 7-elem Pellet kazán ATTACK FD42 BIOHEAT 8-elem ATTACK FD BIOHEAT PELLET KAZÁN TARTALMA: ATTACK FD20, 26, 32, 36, 42 BIOHEAT pellet kazán ATTACK Burner BIOHEAT 6 25 kw égő FD ajtók BIOHEAT (P) égőhöz Égéstér szeparátor Pellet adagoló 350 l- es pellet tároló TARTOZÉKOK TÁBLÁZATA Kód Megnevezés PELHB25 ATTACK BIOHEAT 6 25 kw égő PELH30950 FD ajtók BIOHEAT (P) égőhöz SM52 Égéstér szeparátor 4-elem SM53 Égéstér szeparátor 5-elem SM54 Égéstér szeparátor 6-elem SM55 Égéstér szeparátor 7-elem SM56 Égéstér szeparátor 8-elem PED150 Pellet adagoló 1,5 m PED250 Pellet adagoló 2,5 m (esetleges hosszváltoztatás) PEL9600 Pellet tároló 350 l 6

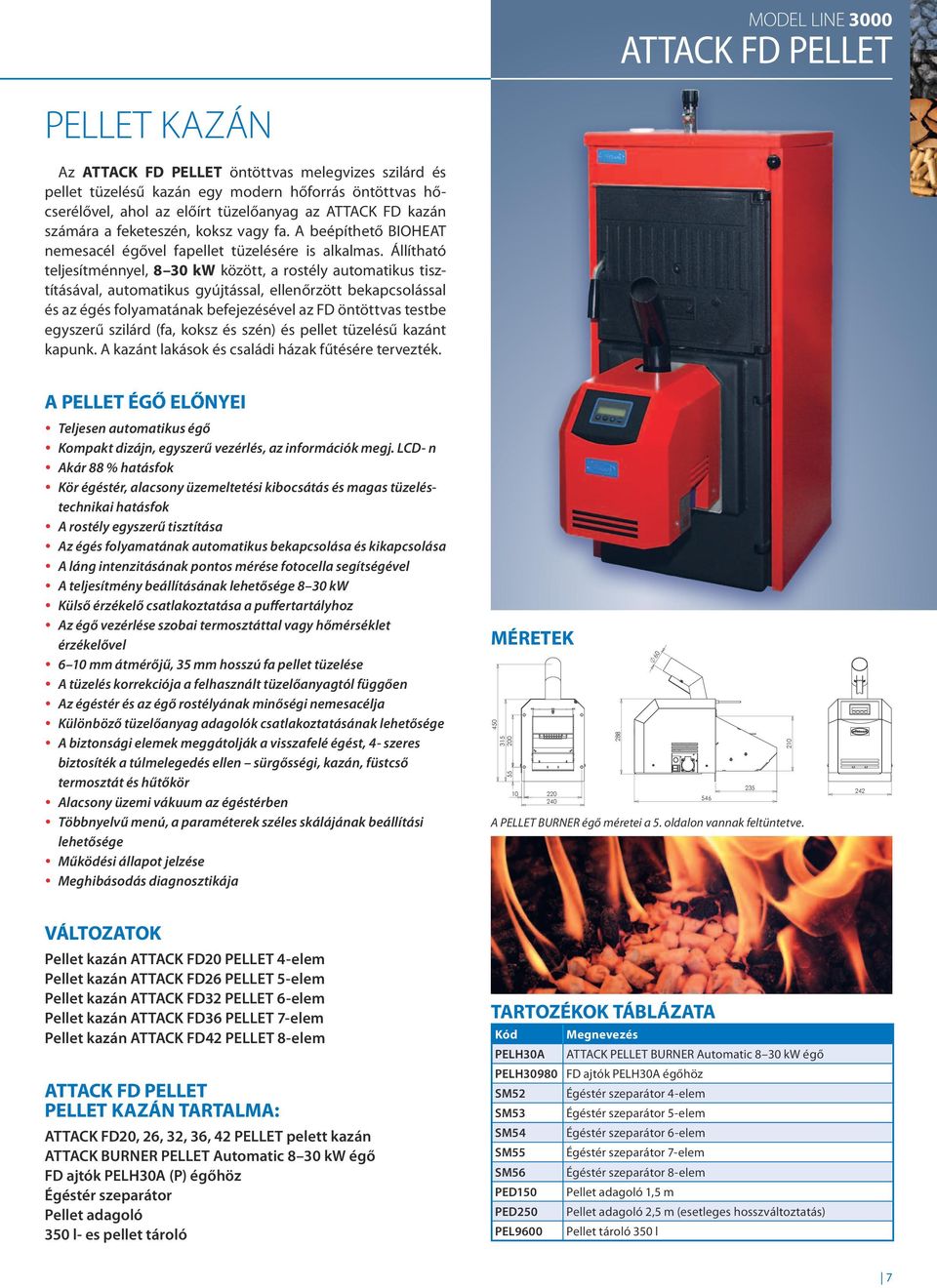

7 MODEL LINE 3000 ATTACK FD PELLET PELLET KAZÁN Az ATTACK FD PELLET öntöttvas melegvizes szilárd és pellet tüzelésű kazán egy modern hőforrás öntöttvas hőcserélővel, ahol az előírt tüzelőanyag az ATTACK FD kazán számára a feketeszén, koksz vagy fa. A beépíthető BIOHEAT nemesacél égővel fapellet tüzelésére is alkalmas. Állítható teljesítménnyel, 8 30 kw között, a rostély automatikus tisztításával, automatikus gyújtással, ellenőrzött bekapcsolással és az égés folyamatának befejezésével az FD öntöttvas testbe egyszerű szilárd (fa, koksz és szén) és pellet tüzelésű kazánt kapunk. A kazánt lakások és családi házak fűtésére tervezték. A PELLET ÉGŐ ELŐNYEI y Teljesen automatikus égő y Kompakt dizájn, egyszerű vezérlés, az információk megj. LCD- n y Akár 88 % hatásfok y Kör égéstér, alacsony üzemeltetési kibocsátás és magas tüzeléstechnikai hatásfok y A rostély egyszerű tisztítása y Az égés folyamatának automatikus bekapcsolása és kikapcsolása y A láng intenzitásának pontos mérése fotocella segítségével y A teljesítmény beállításának 8 30 kw y Külső érzékelő csatlakoztatása a puffertartályhoz y Az égő vezérlése szobai termosztáttal vagy hőmérséklet érzékelővel y 6 10 mm átmérőjű, 35 mm hosszú fa pellet tüzelése y A tüzelés korrekciója a felhasznált tüzelőanyagtól függően y Az égéstér és az égő rostélyának minőségi nemesacélja y Különböző tüzelőanyag adagolók csatlakoztatásának y A biztonsági elemek meggátolják a visszafelé égést, 4- szeres biztosíték a túlmelegedés ellen sürgősségi, kazán, füstcső termosztát és hűtőkör y Alacsony üzemi vákuum az égéstérben y Többnyelvű menú, a paraméterek széles skálájának beállítási y Működési állapot jelzése y Meghibásodás diagnosztikája MÉRETEK A PELLET BURNER égő méretei a 5. oldalon vannak feltüntetve VÁLTOZATOK Pellet kazán ATTACK FD20 PELLET 4-elem Pellet kazán ATTACK FD26 PELLET 5-elem Pellet kazán ATTACK FD32 PELLET 6-elem Pellet kazán ATTACK FD36 PELLET 7-elem Pellet kazán ATTACK FD42 PELLET 8-elem ATTACK FD PELLET PELLET KAZÁN TARTALMA: ATTACK FD20, 26, 32, 36, 42 PELLET pelett kazán ATTACK BURNER PELLET Automatic 8 30 kw égő FD ajtók PELH30A (P) égőhöz Égéstér szeparátor Pellet adagoló 350 l- es pellet tároló TARTOZÉKOK TÁBLÁZATA Kód Megnevezés PELH30A ATTACK PELLET BURNER Automatic 8 30 kw égő PELH30980 FD ajtók PELH30A égőhöz SM52 Égéstér szeparátor 4-elem SM53 Égéstér szeparátor 5-elem SM54 Égéstér szeparátor 6-elem SM55 Égéstér szeparátor 7-elem SM56 Égéstér szeparátor 8-elem PED150 Pellet adagoló 1,5 m PED250 Pellet adagoló 2,5 m (esetleges hosszváltoztatás) PEL9600 Pellet tároló 350 l 7

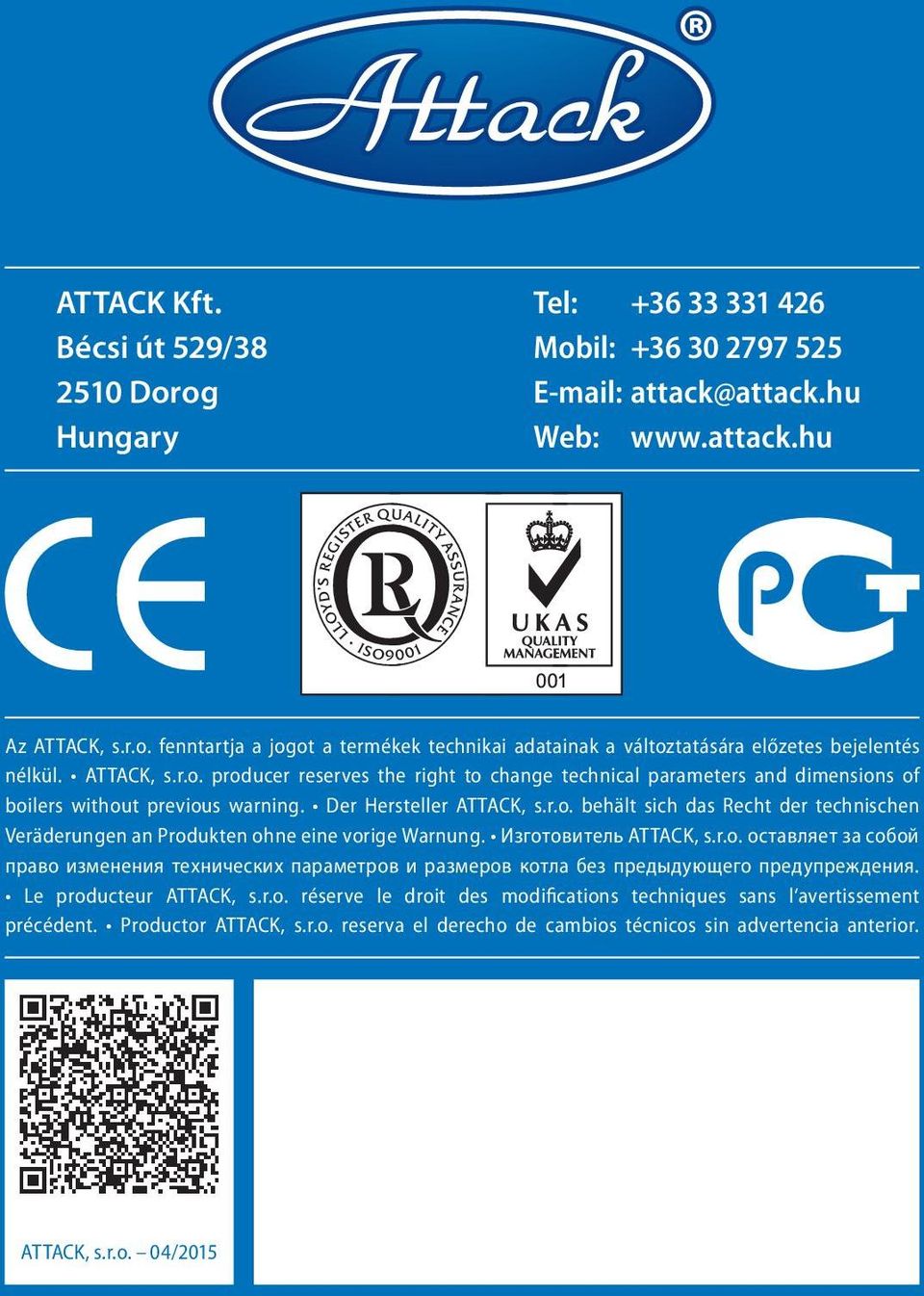

8 ATTACK Kft. Bécsi út 529/ Dorog Hungary Tel: Mobil: Web: Az ATTACK, s.r.o. fenntartja a jogot a termékek technikai adatainak a változtatására előzetes bejelentés nélkül. ATTACK, s.r.o. producer reserves the right to change technical parameters and dimensions of boilers without previous warning. Der Hersteller ATTACK, s.r.o. behält sich das Recht der technischen Veräderungen an Produkten ohne eine vorige Warnung. Изготовитель ATTACK, s.r.o. оставляет за собой право изменения технических параметров и размеров котла без предыдующего предупреждения. Le producteur ATTACK, s.r.o. réserve le droit des modifications techniques sans l avertissement précédent. Productor ATTACK, s.r.o. reserva el derecho de cambios técnicos sin advertencia anterior. ATTACK, s.r.o. 04/2015
