Kecskemét térségi középületi Zöld Beruházási Rendszer mintaprojekt 35 db SENERTEC mikroerőművel

Átírás

1 Ecoflotta-ház Mikroerőmű Európai Gazdasági Egyesülés mottó: EGYNEK MINDEN NEHÉZ, SOKNAK SEMMI SEM LEHETETLEN GRÓF SZÉCHENYI ISTVÁN Kecskemét térségi középületi Zöld Beruházási Rendszer mintaprojekt 35 db SENERTEC mikroerőművel MÉTP O.3 fenntartható épületenergia prioritás 3.munkaértekezlet Budapest ÉMI február 22.

2 Új Széchenyi Terv zöld gazdaságfejlesztési céljainak megfelelő Magyar Építésügyi Technológiai Platform Energiahatékony épületek és városrészek kialakítási módszerei és technológiái prioritás 2020 programban Ecoflotta-ház Mikroerőmű Európai Gazdasági Egyesülés Zöld Beruházási Rendszer ZBR minta EU 2020 CÉLOKKAL azonos ZBR célok: 20% CO2 kibocsátás csökkentés 20% energia megtakarítás és 20% zöldenergia ZBR ESZKÖZÖK: 30 db faapríték kazán és 35 db földgáz mikroerőmű Középületi ZBR CÉL: áram és fűtés energia költség 50% csökkentés

3 Középület Mikroerőmű Áram Melegvíz Tenderár Település m² Darab kw kw Millió Ft Jakabszállás ,5 87,5 19,6 Helvécia ,5 87,5 19,6 Lajosmizse ,4 Szentkirály ,5 12,5 2,8 Kunbaracs ,5 12,5 2,8 Fülöpháza ,5 12,5 2,8 Összesen ,5 437,5 98

4 Az erő és a hő összekapcsolása a Dachs Előadók Schmidt Melkvi Klára Deák József Siegfried Schmidt

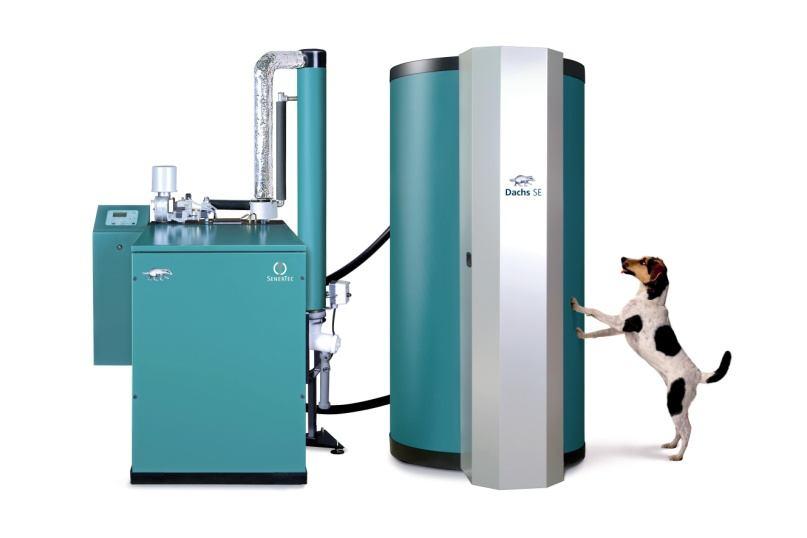

5 Dachs 12,5-15 kw hőteljesítmény 5,5 kwó elektromos teljesítmény SE melegvíztároló 750 liter, 100 mm szigetelés

6 CO2 kibocsátás, hagyományos technológia 64% Hőveszteség 15,25 kw Erőmű h el = 36 % 5,5 kw el 4,85 kg CO2/ó Emissziófaktor: 0,318 kg/kwh + 14,7 kw Kazán h th = 85 % 12,5 kw th 2,94 kg CO2/ó Emissziófaktor: 0,2 kg/kwh CO2-kibocsátás12,5kWó hő és 5,5kWó elektromosáram: 7,79 kg CO2/ó

7 CO2 kibocsátás, Dachs 12,5 kw th Környezet 20,5 kw HKA h th = 62% h el = 28 % 5,5 kw el 4,19 kg CO2/ó Emissionsfaktor: 0,2 kg/kwó Tüzelőanyag Fűtés Áram CO2-kibocsátás12,5kWó hő és 5,5kWó elektromosáram: 4,19 kg CO2/h

8 A Dachs...

9 A Dachs... Generátor Motor

10 A Dachs... Egyhengeres négyütemű Otto- vagy dízelmotor, 579cm³ lökettérfogat, összteljesítménye ca. 25LE 3-fázisú aszinkron-generátor 5,3-5,5 kw elektromos teljesítménnyel (400V és 50Hz) Nagyon jó hangszigetelés, rugós motorfelfüggesztés, így alacsony akusztikai és testrezonancia Kiváló anyagokból pontos összeszerelés, 20 éves tapasztalat.

11 A Dachs... DACHS Qualität Made in Germany

12 Kecskemét kistérségi középületi ZBR projekt 35 db SENERTEC mikroerőművel A Dachs... MSR Kipufogógáz Vezérlő egység ~ 80 C Hűtővíz keringető Kipufogó hőcserélő Termosztát Kenőolaj hőcserélő RF Motor 3~ Generator max. 73 C DACHS

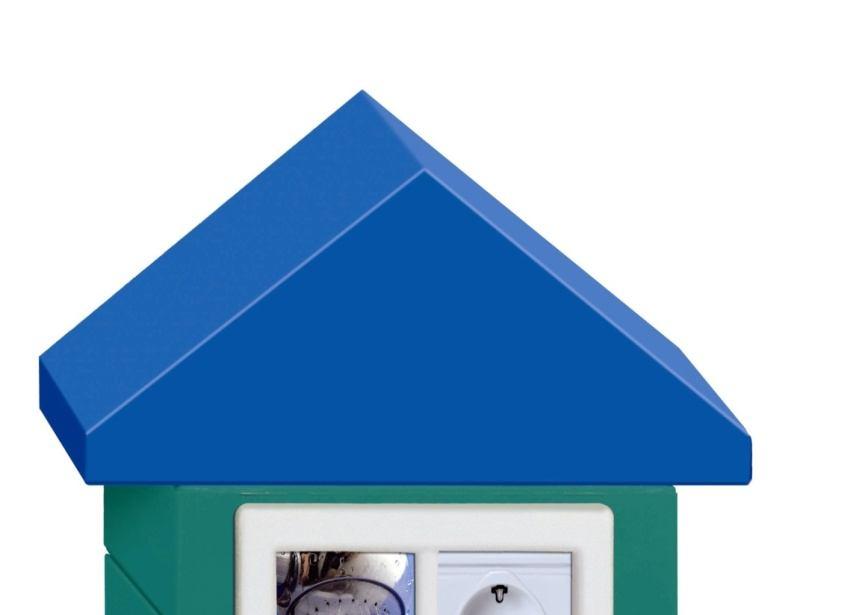

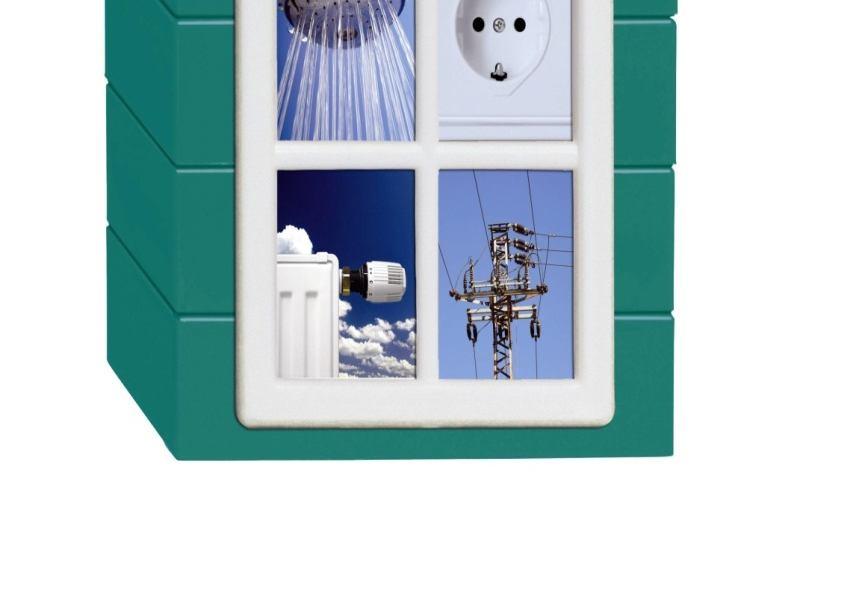

13 A Dachs... HŐ Használati melegvíz Saját felhasználás ÁRAM Eladás a hálózaton HŐ Fűtés A Dachs erre szolgál

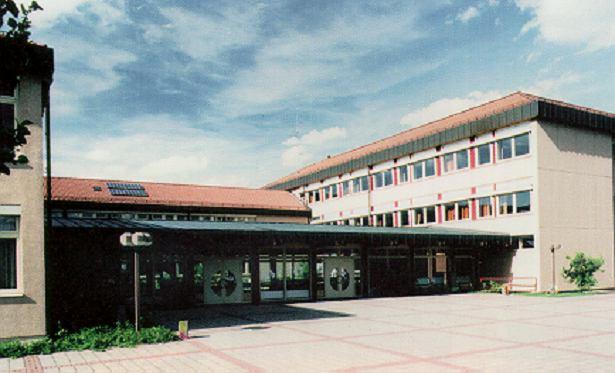

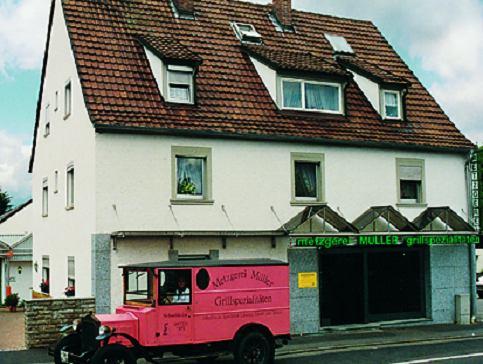

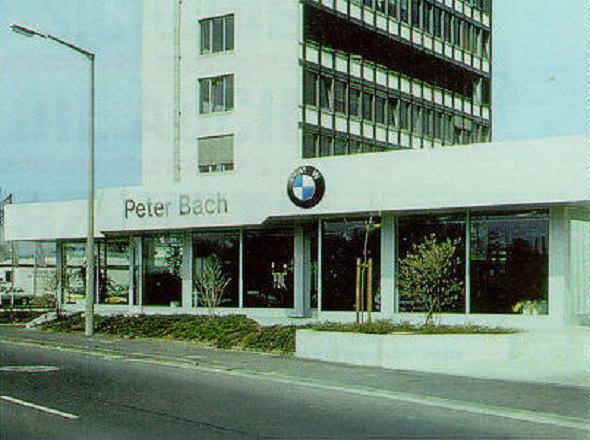

14 Alkalmazási példák Nagyobb cégek Hotelek, szállodák Kisebb cégek Lakóházak Közintézmények: iskolák, kórházak, stb.

15 Telepítés közben...

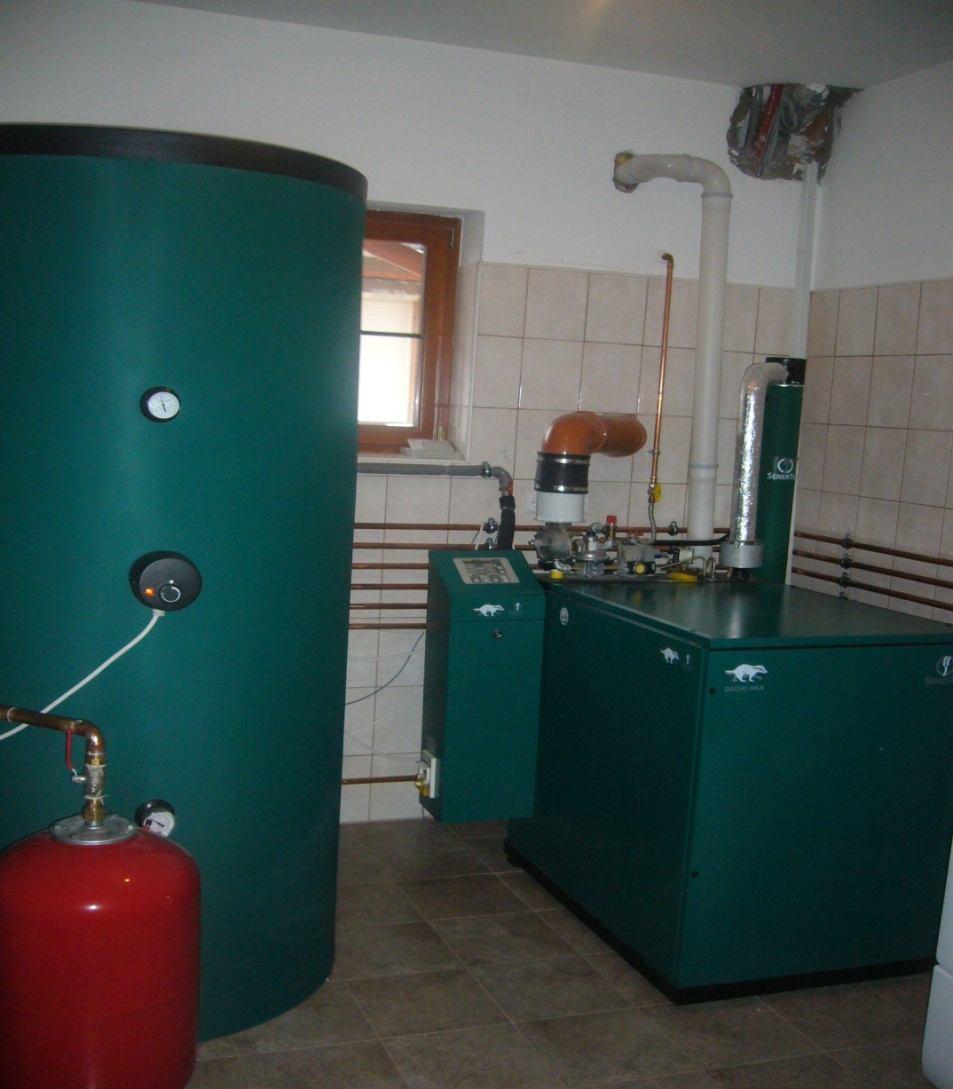

16 Üzemelő HKA

17 SENERTEC mikroerőműhöz (mikrogeneration) AD-VESZ villanyórás okos mérést (smart metering) ingyen igényelhet az áramfogyasztó az áramszolgáltatótól

18

19

20

21 Energie-Einspar-Prognose

22 Nyereség /év kw 100 kw 250 kw Egy/két lakásos családiház Mehrfamilienhaus Kleingewerbe Hotels, Pensionen Großgewerbe Schwimmbäder, Altenheime Kliniken

23 Nyereség /év kw 100 kw 250 kw Egy/két lakásos családiház Többlakásos lakóház Hotels, Pensionen Großgewerbe Schwimmbäder, Altenheime Kliniken

24 Nyereség Gewinn in /év /Jahr kw 100 kw 250 kw Ein-/Zweifamilienhaus Egy/két lakásos családiház Többlakásos lakóház Hotelek, szállodák, ipari fogyasztók Schwimmbäder, Altenheime Kliniken

25 Nyereség Gewinn in /év /Jahr kw 100 kw 250 kw Ein-/Zweifamilienhaus Egy/két lakásos családiház Mehrfamilienhaus Többlakásos Kleingewerbe lakóház Hotels, Hotelek, Pensionen szállodák, Großgewerbe ipari fogyasztók Uszodák, idősotthonok, kórházak

26 Dachs-Betriebsstunden és magasabb hőigény nyáron kwh Hőigény Dachs-Üzemóra x h = 1 Jahr

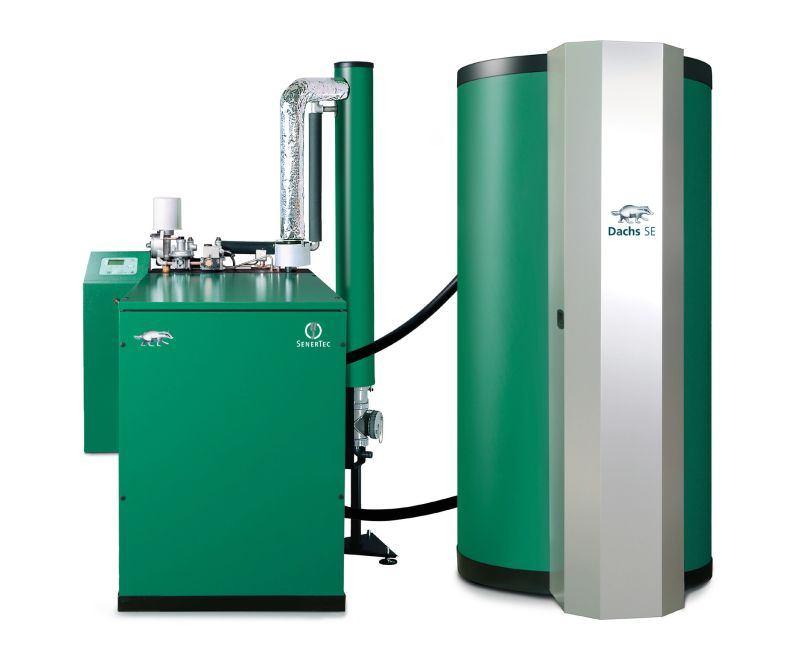

27 Kecskemét kistérségi középületi ZBR projekt 35 db SENERTEC mikroerőművel SenerTec - Systemtechnik SE30-Modul SE-tároló Kondenzátor Dachs Dachs Vezérlő M odem Mehrmodultechnik SEplus-Modul

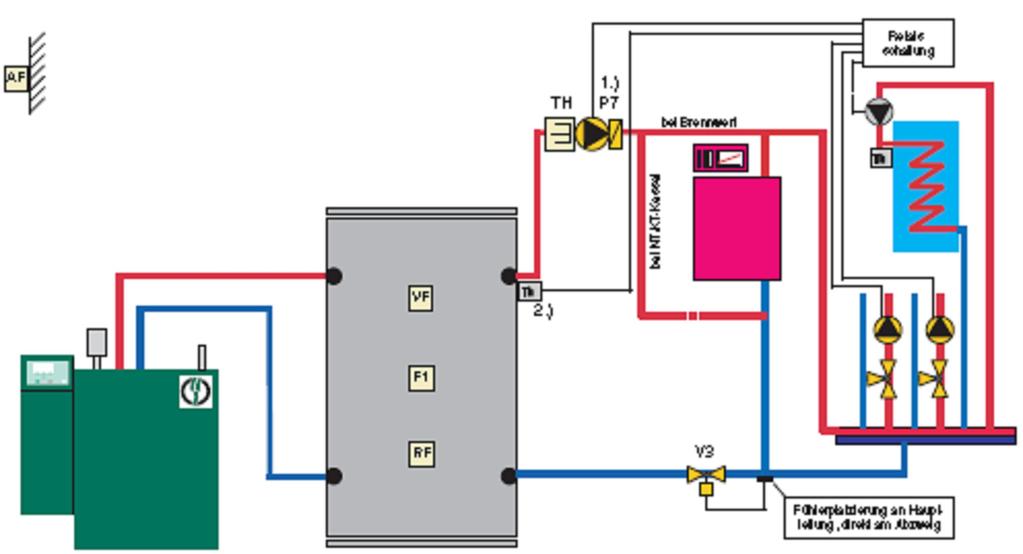

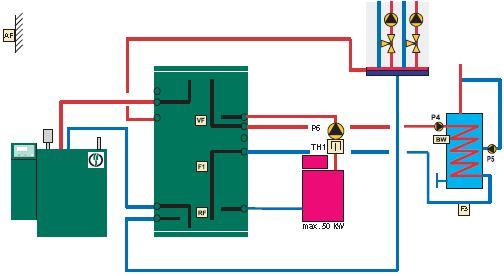

28 Kecskemét kistérségi középületi ZBR projekt 35 db SENERTEC Hydraulik mikroerőművel

29 Kecskemét kistérségi középületi ZBR projekt 35 db SENERTEC Hydraulik mikroerőművel

30 Kecskemét kistérségi középületi ZBR projekt 35 db SENERTEC Hydraulik mikroerőművel

31 Kecskemét kistérségi középületi ZBR projekt 35 db SENERTEC Hydraulik mikroerőművel

32 SENERTEC DACHS földgáz mikroerőmű műszaki-gazdasági jellemzők: Vízhűtéses 580 cm³-es földgázmotor füstgázhűtővel kipufogógáz 120 C alatt Vízhűtéses 400/230 V 50 Hz háromfázisú aszinkron generátor 5,5 kw áram Középületi hőigények szerint vezérelhető 12,5 kw / 80 C melegvíz termelés Mikroerőmű (áram+hő) hatásfok 87 % Legjobb teljesítmény / ár arány a piacon. Például KEOP 5.2.0/B pályázati legjobb10 pontos követelménynél is jobb 2,8 millió Ft / db x 35 db Kecskemét kistérségi 98 millió Ft tenderár követelménynek is megfelel Könnyű kezelhetőség és karbantarthatóság

33 DÉMÁSZ Kecskemét térségi hálózatra kapcsolható SENERTEC mikroerőmű Hálózattal szinkronizált feszültség 400 / 230 V 50 Hz AD-VESZ villanyóra felé kismegszakító 3 x 10 A Mikroerőmű kogenerációs hatásfok 87 % Mikroerőmű áramteljesítménye 5,5 kw Mikroerőmű földgázfogyasztás 20,5 kw (2,2 m³/h)

34 Európában a legelterjedtebb kogenerációs mikroerőmű a bajor kormány energiacsökkentési pályázatának nyertese megbízható, egy életre kidolgozott és gyártott technológia

35 Magyar Építésügyi Technológiai Platform tagok figyelmét köszönjük Schmidt Melkvi Klára Deák József Siegfrid Schmidt
