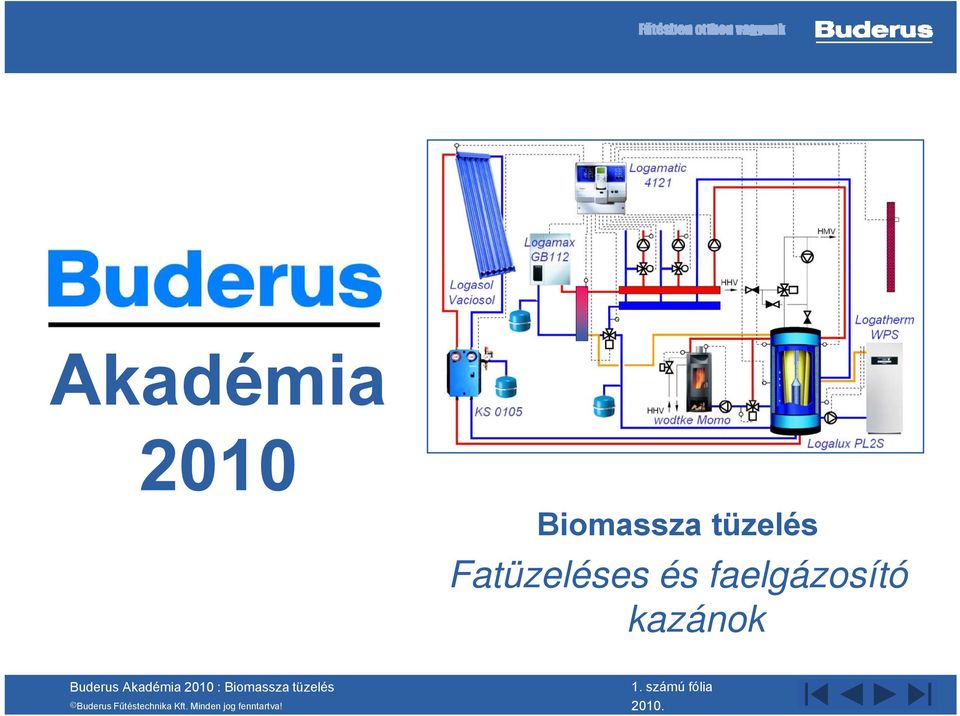

1 Akadémia 2010 Biomassza tüzelés Fatüzeléses és faelgázosító kazánok 1. számú fólia

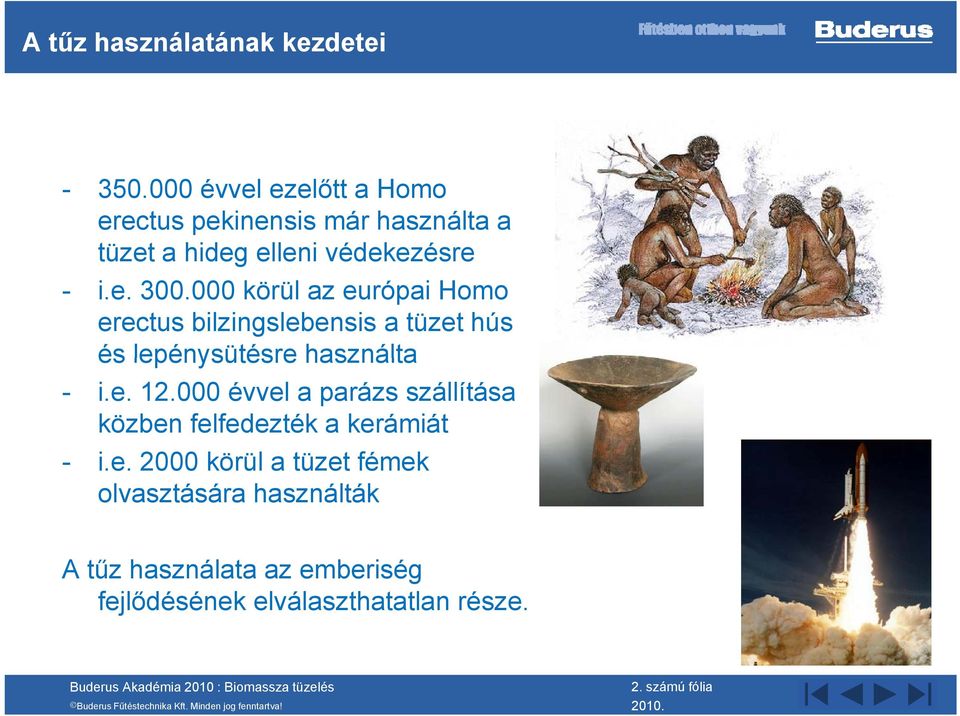

2 A tűz használatának kezdetei évvel ezelőtt a Homo erectus pekinensis már használta a tüzet a hideg elleni védekezésre - i.e körül az európai Homo erectus bilzingslebensis a tüzet hús és lepénysütésre használta - i.e évvel a parázs szállítása közben felfedezték a kerámiát - i.e körül a tüzet fémek olvasztására használták A tűz használata az emberiség fejlődésének elválaszthatatlan része. 2. számú fólia

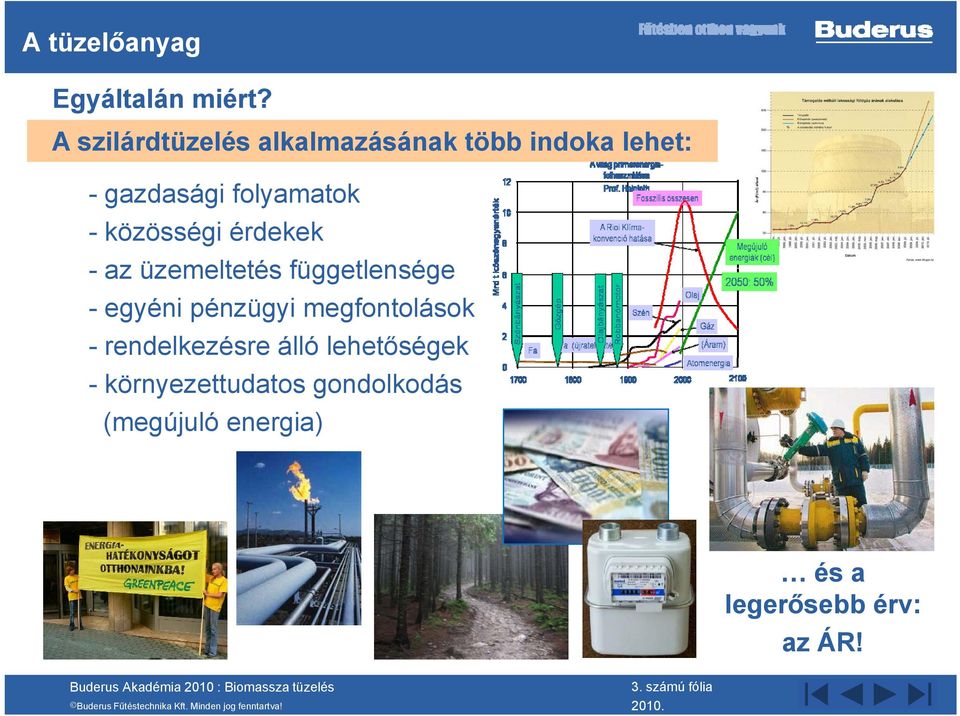

3 A tüzelőanyag Egyáltalán lá miért? A szilárdtüzelés alkalmazásának több indoka lehet: - gazdasági folyamatok - közösségi érdekek - az üzemeltetés függetlensége - egyéni pénzügyi megfontolások - rendelkezésre álló lehetőségek - környezettudatos gondolkodás (megújuló energia) és a legerősebb érv: az ÁR! 3. számú fólia

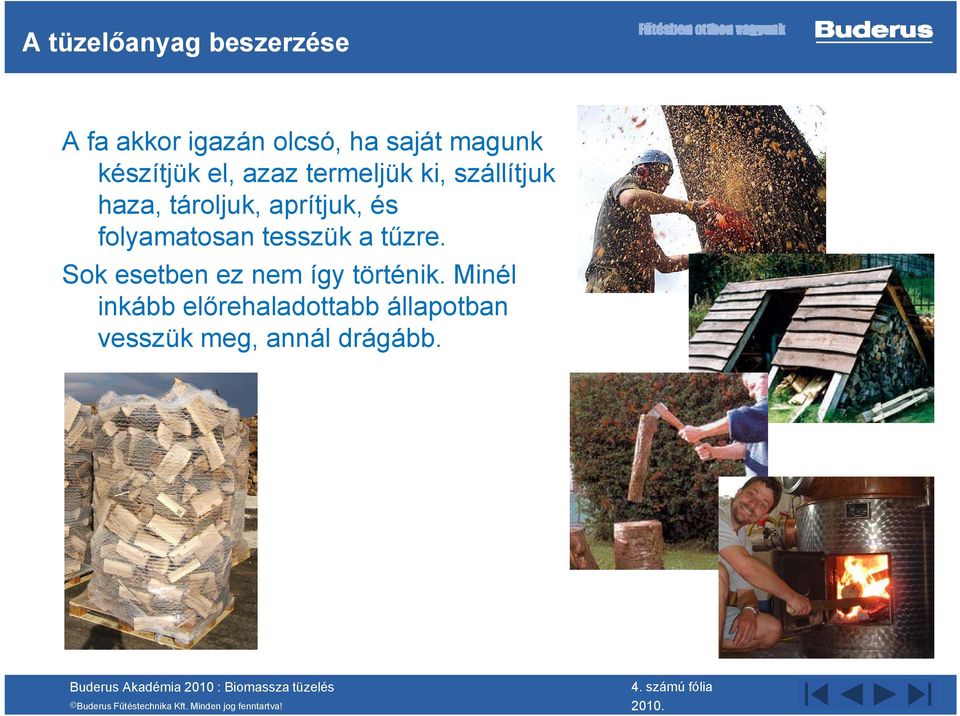

4 A tüzelőanyag beszerzése A fa akkor igazán olcsó, ha saját magunk készítjük el, azaz termeljük ki, szállítjuk haza, tároljuk, aprítjuk, és folyamatosan tesszük a tűzre. Sok esetben ez nem így történik. té Minél inkább előrehaladottabb állapotban vesszük meg, annál drágább. 4. számú fólia

5 Érvek a fatüzelés mellett - Kedvező ár - Hazai energiaforrás (általában) - Ahol nő, ott korlátozott mértékben mindig rendelkezésre áll - Az előállításhoz (termeléshez) csak kevés idegen energia kell - A szállítás és a tárolás nem jár környezeti kockázatokkal - Újratermelődik - Rablógazdálkodás nélkül is jelentős mennyiség termelhető ki évente a hazai erdőkből - Évi több százmillió forint értékű fűtőolajat és földgázt lehet vele kiváltani 5. számú fólia

6 CO 2 -semleges tüzelés Rothadás H 2 O Tüzelés A mikroorganizmu sok által hasznosított energia CO 2 CO 2 Hőenergia O 2 O 2 Fa Fa Ásványi anyagok Hamu 6. számú fólia

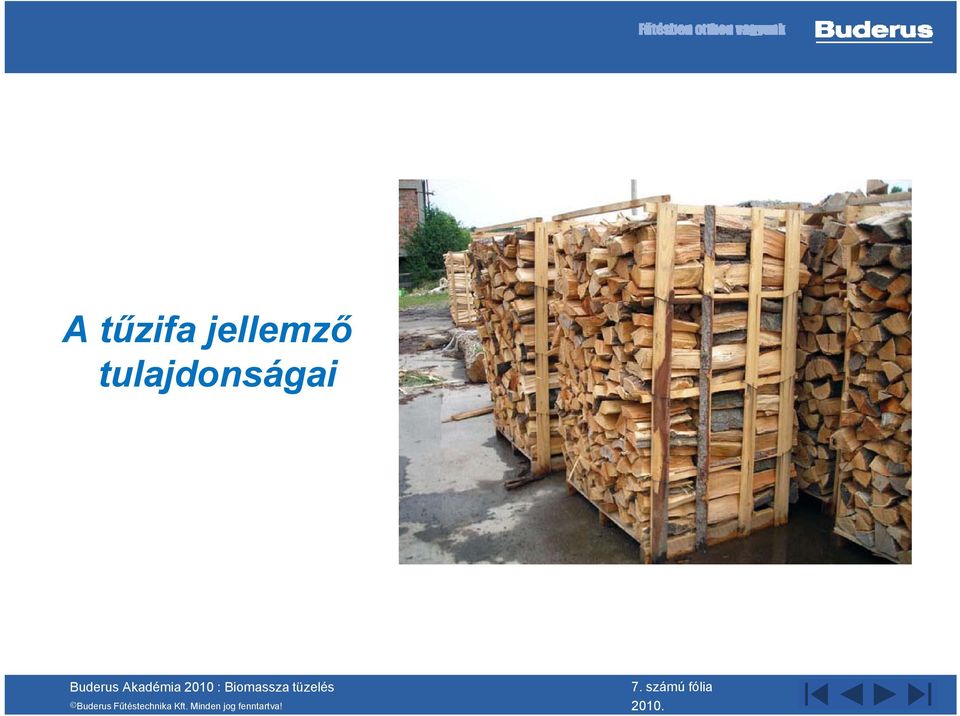

7 A tűzifa jellemző tulajdonságai 7. számú fólia

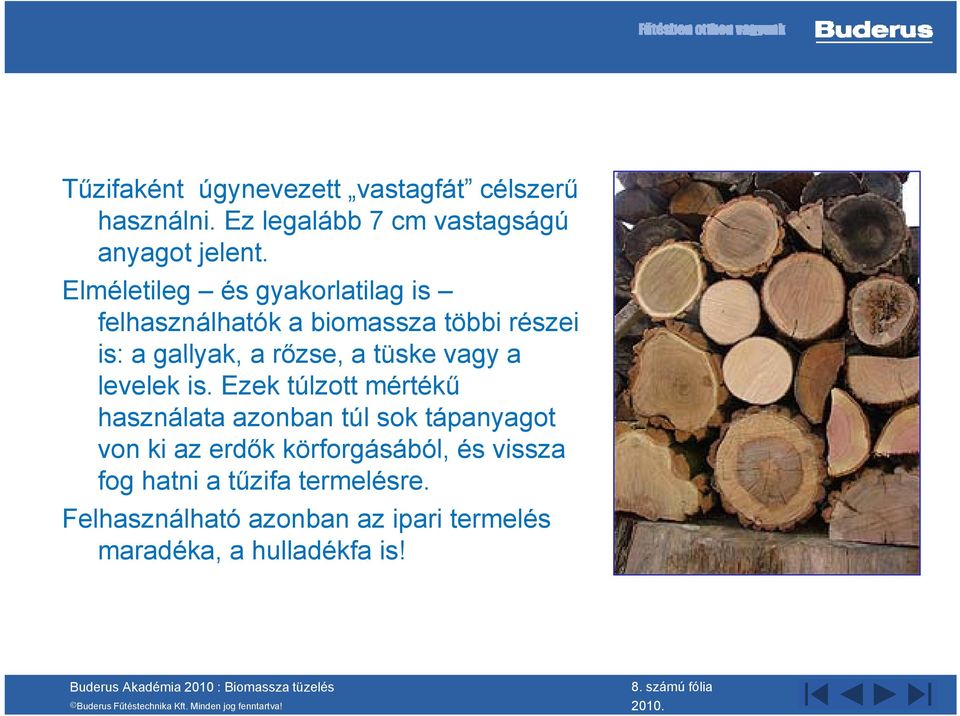

8 Tűzifaként úgynevezett vastagfát célszerű ű használni. Ez legalább 7 cm vastagságú anyagot jelent. Elméletileg és gyakorlatilag is felhasználhatók a biomassza többi részei is: a gallyak, a rőzse, a tüske vagy a levelek is. Ezek túlzott mértékű használata azonban túl sok tápanyagot von ki az erdők körforgásából, és vissza fog hatni a tűzifa termelésre. Felhasználható azonban az ipari termelés maradéka, a hulladékfa is! 8. számú fólia

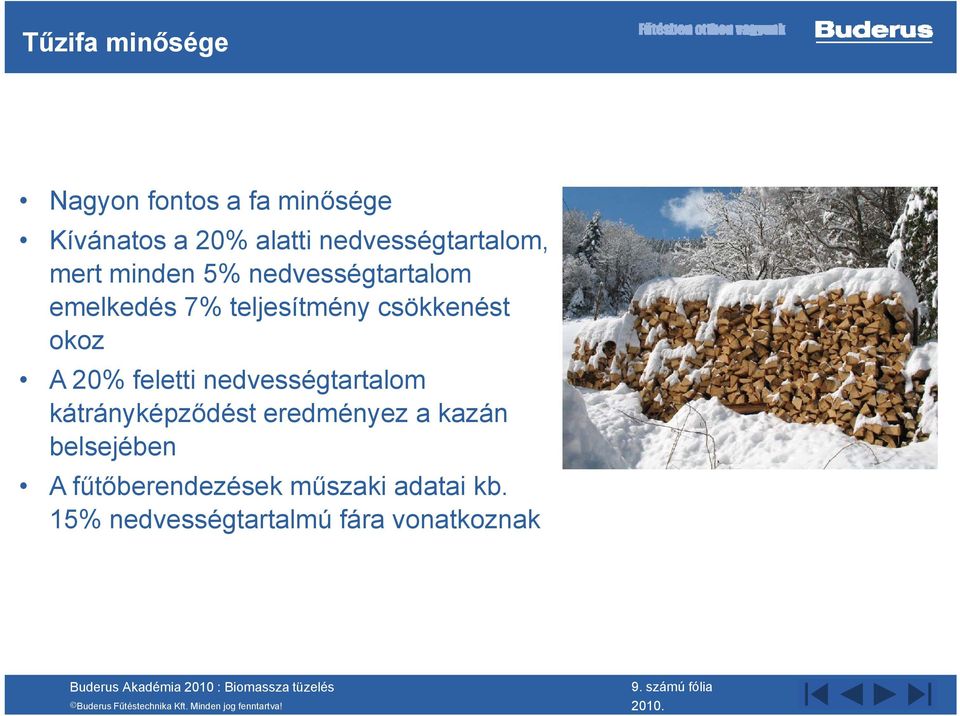

9 Tűzifa minősége Nagyon fontos a fa minősége Kívánatos a 20% alatti nedvességtartalom, mert minden 5% nedvességtartalom ességtartalom emelkedés 7% teljesítmény csökkenést okoz A 20% feletti nedvességtartalom kátrányképződést eredményez a kazán belsejében A fűtőberendezések műszaki adatai kb. 15% nedvességtartalmú fára vonatkoznak 9. számú fólia

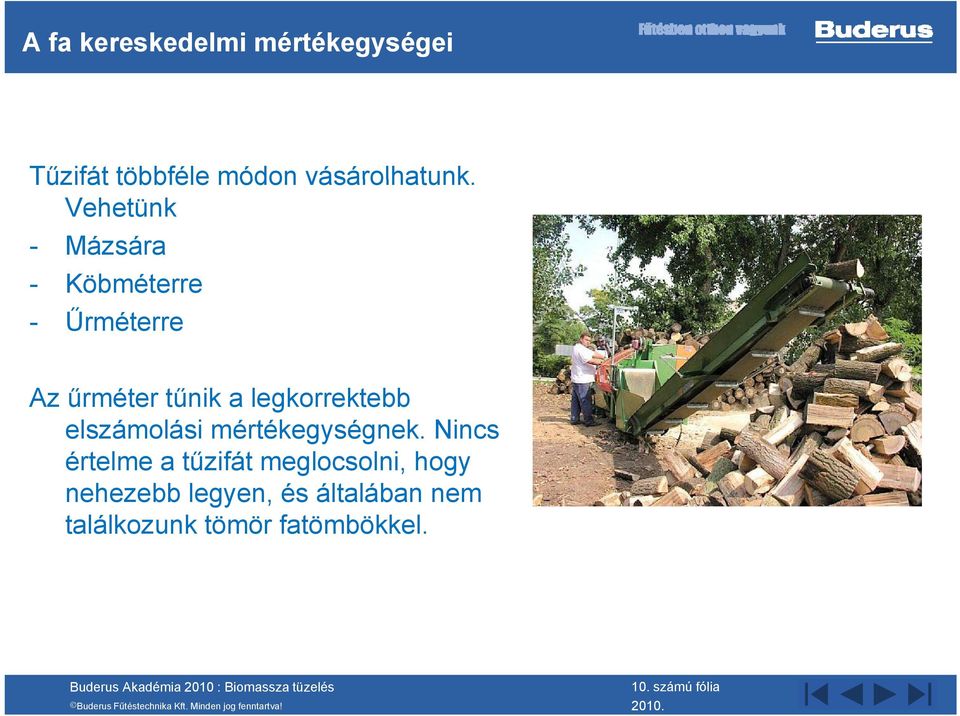

10 A fa kereskedelmi mértékegységei Tűzifát többféle módon vásárolhatunk. Vehetünk - Mázsára - Köbméterre - Űrméterre Az űrméter tűnik a legkorrektebb elszámolási mértékegységnek. Nincs értelme a tűzifát meglocsolni, hogy nehezebb legyen, és általában nem találkozunk tömör fatömbökkel. 10. számú fólia

11 Az űrméter A tűzifát ű 1 méter hosszúságokra vágva sarangokba rakják fel. A sarang mérete méter. A kereskedelemben szokás a magasságot 4 cm-rel megnövelni. Az űrméterben a fahasábok között kisebbnagyobb légrések vannak. 1 űrméter tűzifa 0,57 m 3 tömör fának felel meg. 11. számú fólia

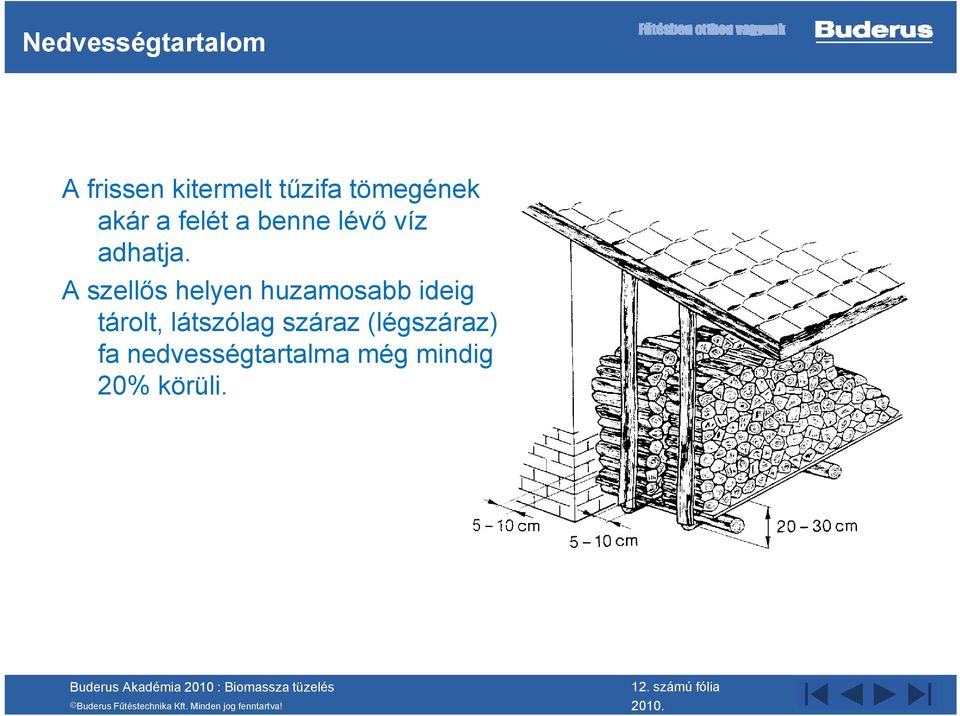

12 Nedvességtartalom Afi frissen kitermelt tűzifa ű tömegének akár a felét a benne lévő víz adhatja. A szellős helyen huzamosabb ideig tárolt, látszólag száraz (légszáraz) fa nedvességtartalma még mindig 20% körüli. 12. számú fólia

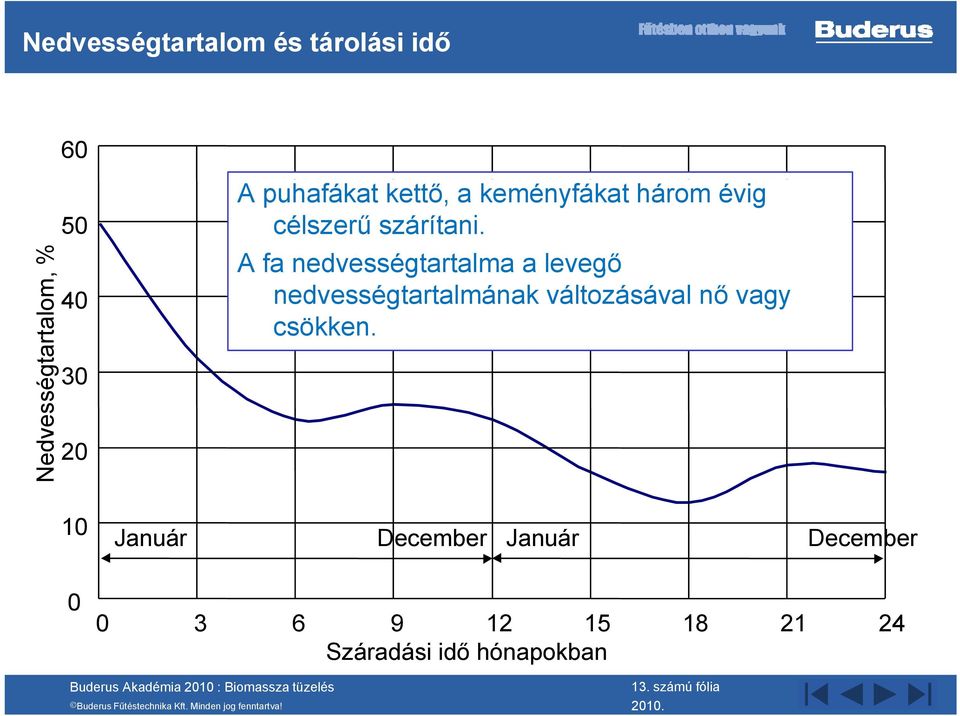

13 Nedvességtartalom és tárolási idő Ned dvességt tartalom, 60 % A puhafákat kettő, a keményfákat három évig célszerű szárítani. A fa nedvességtartalma a levegő nedvességtartalmának változásával nő vagy csökken. Január December Január December Száradási idő hónapokban 13. számú fólia

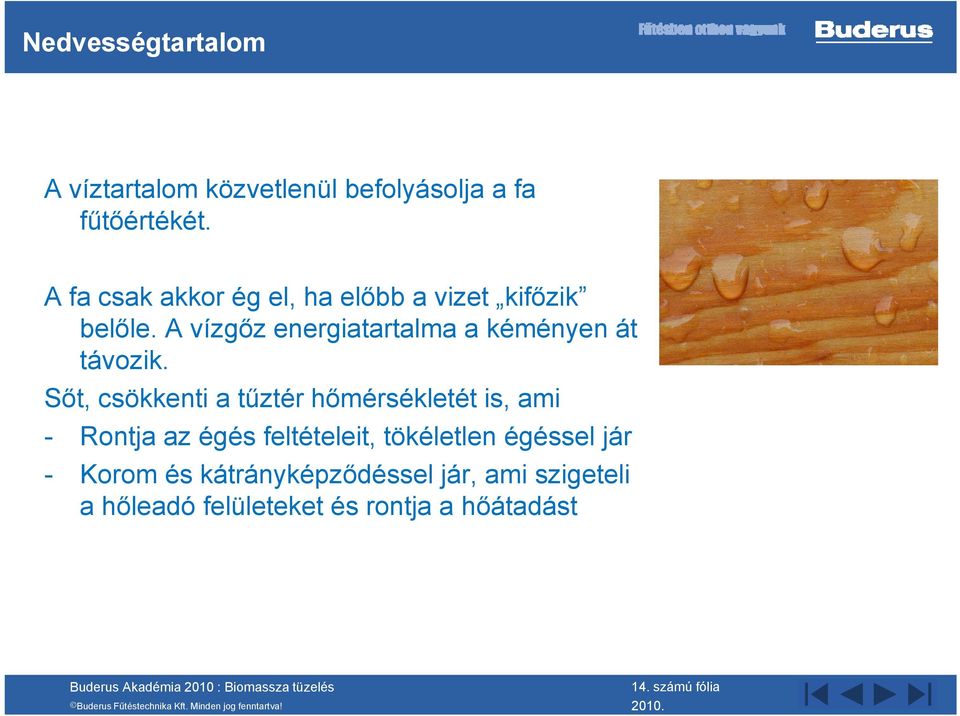

14 Nedvességtartalom A víztartalom közvetlenül befolyásolja lj a fa fűtőértékét. A fa csak akkor ég el, ha előbb a vizet kifőzik belőle. A vízgőz energiatartalma a kéményen át távozik. Sőt, csökkenti a tűztér hőmérsékletét is, ami - Rontja az égés feltételeit, tökéletlen égéssel jár - Korom és kátrányképződéssel jár, ami szigeteli a hőleadó felületeket és rontja a hőátadást 14. számú fólia

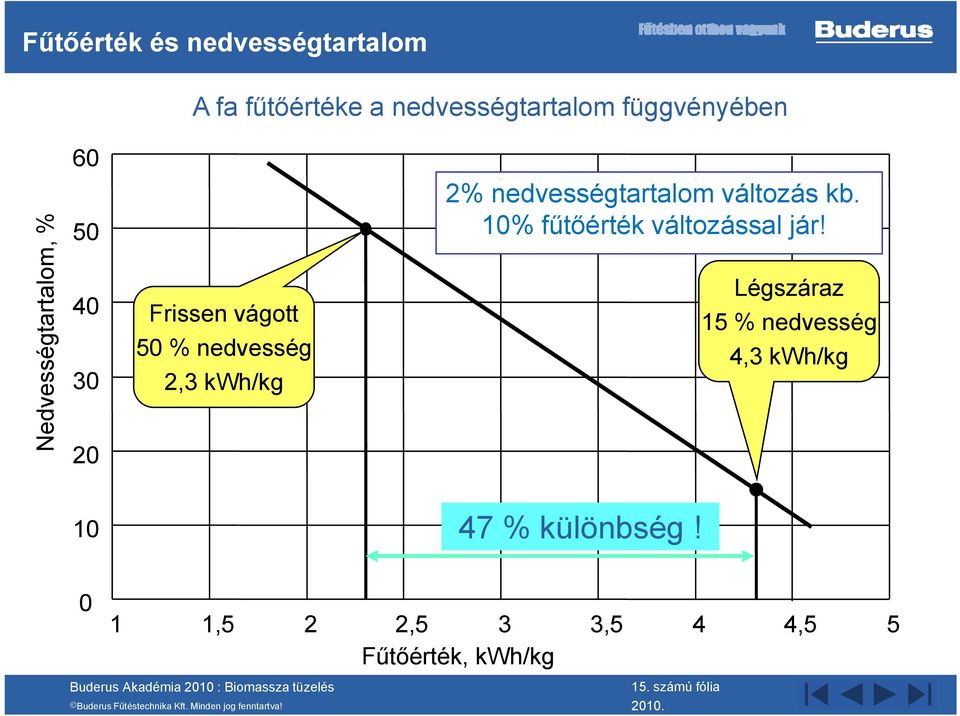

15 Fűtőérték és nedvességtartalom A fa fűtőértéke a nedvességtartalom függvényében Nedvessé égtartalo om, % Frissen vágott 50 % nedvesség 2,3 kwh/kg 2% nedvességtartalom változás kb. 10% fűtőérték változással jár! Légszáraz 15 % nedvesség 4,3 kwh/kg % különbség! , , , ,5 5 Fűtőérték, kwh/kg 15. számú fólia

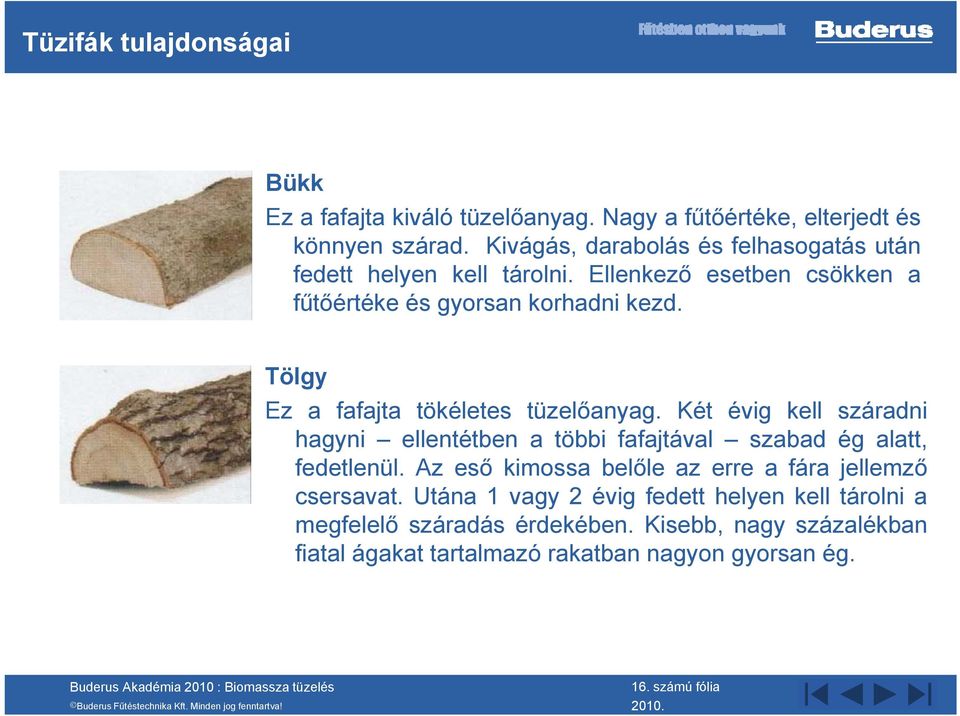

16 Tüzifák tulajdonságai Bükk Ez a fafajta kiváló tüzelőanyag. Nagy a fűtőértéke, elterjedt és könnyen szárad. Kivágás, darabolás és felhasogatás után fedett helyen kell tárolni. Ellenkező ő esetben csökken a fűtőértéke és gyorsan korhadni kezd. Tölgy Ez a fafajta tökéletes tüzelőanyag. Két évig kell száradni hagyni ellentétben a többi fafajtával szabad ég alatt, fedetlenül. Az eső kimossa belőle az erre a fára jellemző csersavat. Utána 1 vagy 2 évig fedett helyen kell tárolni a megfelelő száradás érdekében. Kisebb, nagy százalékban fiatal ágakat tartalmazó rakatban nagyon gyorsan ég. 16. számú fólia

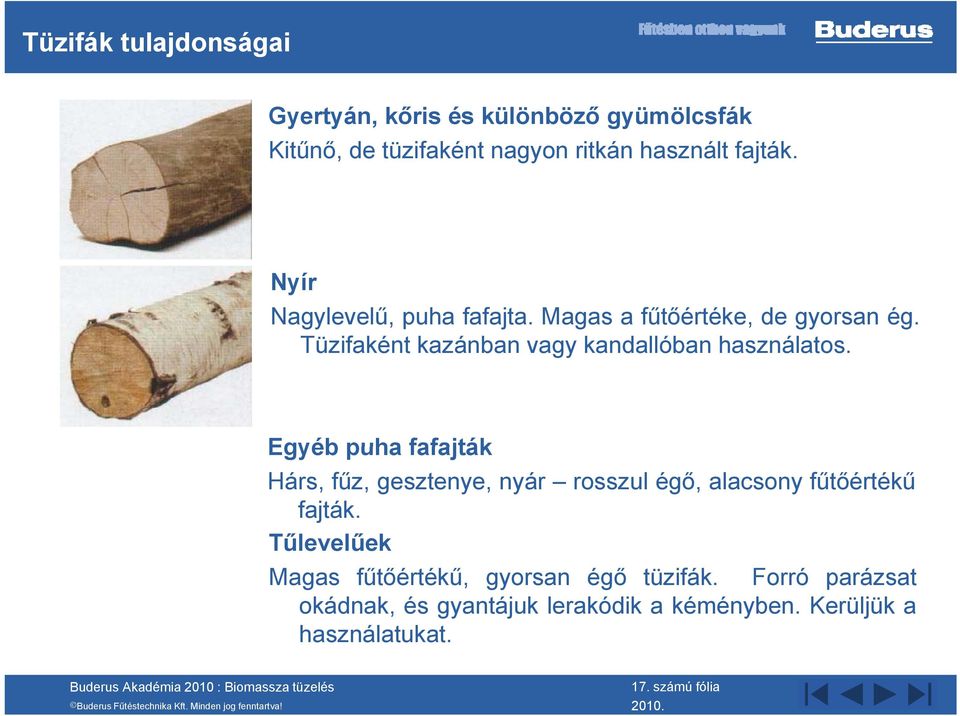

17 Tüzifák tulajdonságai Gyertyán, kőris és különböző gyümölcsfák Kitűnő, de tüzifaként nagyon ritkán használt fajták. Nyír Nagylevelű, puha fafajta. Magas a fűtőértéke, de gyorsan ég. Tüzifaként kazánban vagy kandallóban használatos. Egyéb puha fafajták Hárs, fűz, gesztenye, nyár rosszul égő, alacsony fűtőértékű fajták. Tűlevelűeklű Magas fűtőértékű, gyorsan égő tüzifák. Forró parázsat okádnak, és gyantájuk lerakódik a kéményben. Kerüljük a használatukat. 17. számú fólia

18 Tüzifák tulajdonságai Nedvességtartalom, % - hasábfa Fajta/hónap Gyertyán Bükk Tölgy Nyír Erdei fenyő Lucfenyő Nedvességtartalom, % - rönk Fajta/hónap Gyertyán Bükk Tölgy Nyír Erdei fenyő Lucfenyő Tüzifák térfogatsúlya, kg/m 3 Fafajta Frissen vágott Levegőn szárított Mesterségesen szárított Erdei fenyő Fekete fenyő ő Nyír Bükk Douglas fenyő Cser Kocsányos / kocsánytalan tölgy Gyertyán Kőris Hegyi juhar számú fólia

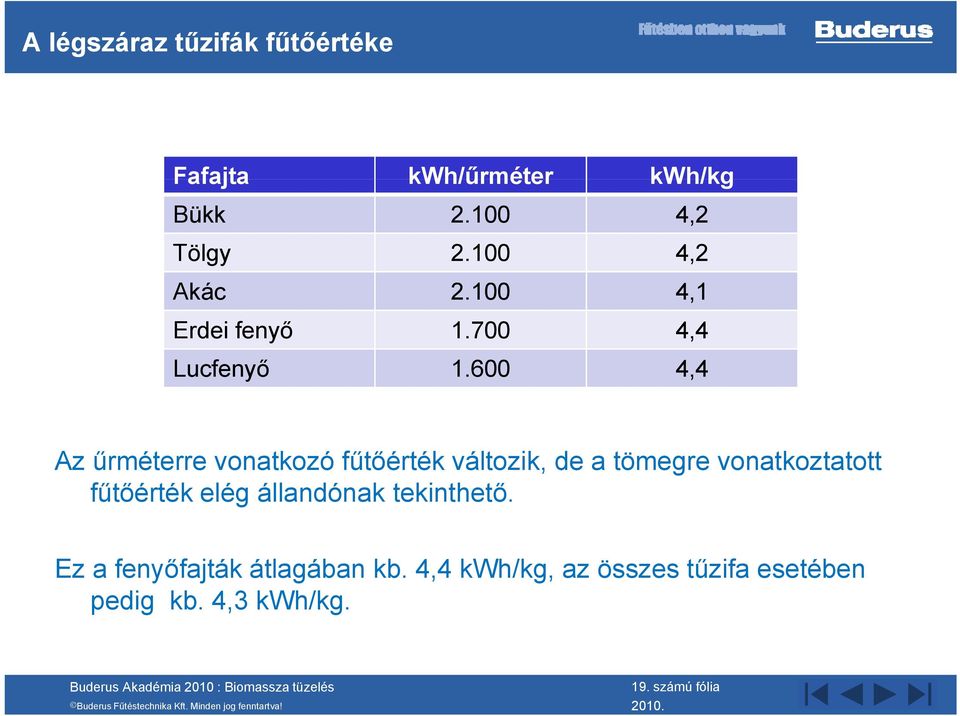

19 A légszáraz tűzifák fűtőértéke Fafajta kwh/űrméter kwh/kg Bükk ,2 Tölgy ,2 Akác ,1 Erdei fenyő ,4 Lucfenyő ,4 Az űrméterre vonatkozó fűtőérték változik, de a tömegre vonatkoztatott fűtőérték elég állandónak tekinthető. Ez a fenyőfajták átlagában kb. 4,4 kwh/kg, az összes tűzifa esetében pedig kb. 4,3 kwh/kg. 19. számú fólia

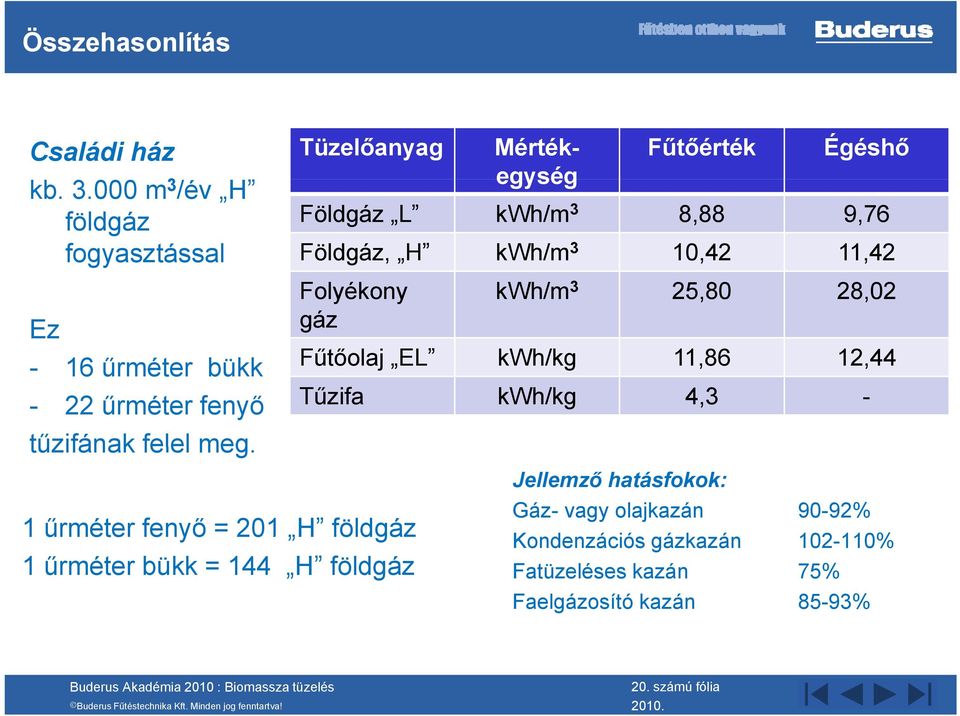

20 Összehasonlítás Családi ház Tüzelőanyag Mérték- Fűtőérték Égéshő egység kb m 3 /év H földgáz Földgáz L kwh/m 3 8,88 9,76 fogyasztással Földgáz, H kwh/m 3 10,42 11,42 Folyékony kwh/m 3 25,80 28,02 Ez gáz - 16 űrméter é bükk Fűtőolaj EL kwh/kg 11,86 12,44-22 űrméter fenyő Tűzifa kwh/kg 4,3 - tűzifának felel meg. 1 űrméter fenyő = 201 H földgáz 1 űrméter bükk = 144 H földgáz Jellemző hatásfokok: Gáz- vagy olajkazán 90-92% Kondenzációs gázkazán á % 110% Fatüzeléses kazán 75% Faelgázosító kazán 85-93% 20. számú fólia

21 A fa égése, a tüzelési folyamat 21. számú fólia

22 Szilárd tüzelőanyagok összetétele Összetevő Tüzelőanyag, % Légszáraz fa Barnaszén Kőszén Koksz brikett Szén (C) Hidrogén (H) 5 5,5 4 1 Oxigén (O) ,5 Nitrogén (N) Kén (S) - 0,5 0,5 0,5 Víz (H 2 O) ,5 5 Hamu Fűtőérték, kwh/kg 4,3 5,4 8,8 8,0 A különböző összetétel különböző égési tulajdonságokat eredményez. Atü tüzelőberendezést t ennek megfelelően lő kell kialakítani. kít i 22. számú fólia

23 Fa tüzelőanyag A fa és a koksz összetevőinek százalékos összehasonlítása Bár a fa szilárd tüzelőanyag, mégis 70 Fa 60 túlnyomó részben (83%) Koksz 50 fagázként ég el, és ez adja a 40 fűtőérték 70%-át Például a koksznak kevesebb, mint %-a ég el gáz alakban. Szén Hidrogén Oxigén Hamu A magasabb illóanyag tartalom nagyobb lánghosszat eredményez 23. számú fólia

24 Gáztartalom / Lánghosszúság 75 Illó alk kotóele emek %-ban A tüzelőanyag illó alkotórészeinek aránya befolyásolja a láng hosszúságát. A lángnak a kazán tűzterébe bele kell férnie! 1 Koksz Brikett Barnaszén- Fa brikett 24. számú fólia

25 Az égés folyamata Szilárd tüzelőanyag Száradás Pirolízis (termikus bomlás) Gyulladás A szilárd kokszmaradványok elgázosodása Az el- és kigázosodott anyagok (faszén) elégése 25. számú fólia

26 Az égés folymata / Energiafolyam Exote rm reakc ció Endote erm reakc ció (Energia bevezet tés) (E Energia felszabad dulás) A fagáz égése Af faszén izzása Parázsképződés kezdete A pirolízis megindulása Gyulladáspont, kb. 225 C A termikus bomlás kezdete 100 Kiszáradás Füstgáz hőtartalma Felsza aba- duló 0 Hőmérséklet, C energ gia Felhasználható hő Az égés indulási fázisának fenntartásához szükséges hő A kezdeti fázishoz szükséges idegen hő 26. számú fólia

27 Légellátás és füstgáz elvezetés 27. számú fólia

28 Begyújtás Minél nagyobb a fadarab térfogatához viszonyított felülete, annál könnyebben gyullad meg. Apró- Papír Fafa hasábok 28. számú fólia

29 Tüzelési módok Felső leégés Alsó leégés Primer levegő Szekunder levegőő Primer levegő Szekunder levegőő Az egész rakat ég A láng helyzete változik Csak a rakat alsó része ég Alacsony károsanyag kibocsátás és magas hatásfok a nagy utóégési zónának köszöhetően 29. számú fólia

30 Légellátás Az égéslevegő 80%-át primer levegőként kell bevezetni. Erre a faszén égéséhez és a fagáz képződéshez is szükség van. A maradék 20% szekunder levegőt közvetlenül a fagázlánghoz g kell juttatni. A szekunder levegő nem hűtheti le a lángot, mert az akadályozná az égést. a szekunder levegőt elő kell melegíteni A forró gázok nehezen keverednek egymással. a szekunder levegőt fúvókákon kell bejuttatni. 30. számú fólia

31 Légellátás A fagázok nem keverhetők tökéletesen a levegővel. Ezért az elméletileg szükségesnél 70%-kal több levegőt kell bevezetni. Túl kevés levegő esetén a termikus bomlás nem áll le, de a fagázok nem tudnak rendesen elégni, ennek következményei: elégtelen égés rossz hatásfok 31. számú fólia

32 Légellátás A túl sok levegő hűti a lángot és növeli a füstgázokkal feleslegesen távozó hő mennyiségét. 10 kg fa elégéséhez m 3 levegő szükséges. minden m 3 felesleges levegő Wh veszteséget okoz rossz hatásfok 32. számú fólia

33 Légellátás, termosztátos készülékek Az égéslevegő mennyiségét egy termosztát szabályozza, amely vagy a füstgázok, vagy a kazánvíz hőmérséklete alapján mechanikusan szabályozza a levegő bevezetését, a nyílást nyitja-zárja. áj A teljesítményt lehetőleg ne a levegő nyitásával- zárásával, hanem a megrakások számával és mértékével szabályozzuk. 33. számú fólia

34 Légellátás, ventilátoros készülékek A ventilátoros készülékeknél füstgáz ventilátor szabályozza az égéslevegőt. A ventilátor lehet egyfokozatú vagy szabályozott fordulatszámú. 34. számú fólia

35 Légellátás, ventilátoros készülékek A szabályozás a ventilátor ki/be kapcsolásával vagy fordulatszám változtatásával történik. Ezeket a berendezéseket állandó 100%-os terhelésű üzemre tervezték, ahol a betett tüzelőanyag ideális körülmények között elég. A termelt hőt pufferben kell tárolni, és a puffert a pillanatnyi hőigénynek megfelelően kell kiüríteni. HHV Csatorna 35. számú fólia

36 Légellátás, ventilátoros készülékek A fejlettebb berendezések a ventilátor fordulatszámának változtatása mellett a szekunder levegő mennyiségét is tudják változtatni. A motoros csappantyúkat t λ-szondad vezérli élia füstgáz maradó O 2 tartalma alapján. Ezeket a készülékek jól szabályozhatóak, de biztonsági okokból itt is szükség van puffer térfogatra. 36. számú fólia

37 Kémények Sok esetben abból indulnak ki, hogy nem baj, ha a huzat nagyobb, mint a szükséges. A túl nagy huzat azonban a meleget is kihúzza a kazánból, azaz - leszaggathatja a lángot - az égés nem a tervezett helyen a tűztérben megy végbe, hanem a hőcserélő felületeknél vagy a kéményben 37. számú fólia

38 Kémények A szilárdtüzelésű készülékek érzékenyek a kémények huzatára, ez ugyanis befolyásolja a berendezés égéslevegő ellátását. A kémény huzata mindenkor érje el a készülék adatlapján megadott értéket. Mivel a huzat a külső hőmérséklet függvényében változik, erősen ajánlott huzatkorlátozó beépítése! Fontos! A ventilátoros szilárdtüzelésű berendezések nem turbósak, a ventilátor csak a készülék saját ellenállására van méretezve! 38. számú fólia

39 A fatüzeléses kazánok problémái - hibaokok 39. számú fólia

40 Hibaokok A fatüzelés nagy múltra visszatekintő, kipróbált technika. A hibák általánosságban vagy a tüzelőanyagra, vagy a légellátás/füstgáz llátá t á elvezetés problémáira vezethetők vissza. Sok esetben ezekből a problémákból egyidejűleg több is fellép, sőt, egyes problémák újabbakat okozhatnak, ami nehezíti a hibakeresést. 40. számú fólia

41 Tűzifa problémák A nem megfelelő tűzifa általánosságban túl nedveset jelent. Erre utaló jelek: Nehéz gyulladás Nem lobogó lánggal ég, hanem csak izzik vagy kialszik Ecetszagú füst Nagy koromképződés vagy fényes korom A koromképződés további gondokat okoz: Rosszabb hőátadás, csökkenő teljesítmény. Minden milliméter lerakódott koromvastagság 10%-kal csökkenti a hatásfokot! A lerakódás miatt csökkenő kémény keresztmetszet, csökkenő huzat Kéménytűz a lerakódott korom begyulladása esetén 41. számú fólia

42 Légellátási és huzatproblémák A nem megfelelő légellátás hasonló gondokat okozhat, mint a nedves tűzifa, de vannak egyéb jelei is: Megrekedő füst Átnedvesedő kémény A túl nagy kéményhuzatra utaló jelek: A tűz erősen ég, de nem melegít eléggé A tűz túl gyorsan leég A kémény átnedvesedik 42. számú fólia

43 A fatüzeléses kazánok üzemeltetési jellemzői 43. számú fólia

44 A szilárdtüzelésű kazánok jellegzetességei Közös jellemzőjük, hogy magas üzemi hőmérsékleten működnek, ami a mai rendszerméretezési hőmérsékleteket figyelembe véve, különös tekintettel az alacsony hőmérsékletű fűtési rendszerekre (fal-, padló-, mennyezetfűtés) a rendszer számára közvetlenül nem felhasználható. A komoly méretű tüzelőanyag tároló helyiséget és adagolórendszert igénylő pellet és apríték tüzelésű kazánok kivételével a berendezések emberi beavatkozást igényelnek. A tüzelés intenzitása csak bizonyos határok között változtatható automatikusan (nincs ki-be kapcsolás) A korszerű fűtési rendszerekhez komfortfokozata és üzemeltetési paraméterei nem teszik alkalmassá (külső hőmérsékletfüggő szabályozás, napi-heti programóra, kis vízterű dinamikus rendszer, termosztatikus radiátorszelepek) Hogyan lehet ezeket a hátrányokat á t kiküszöbölni? i? 44. számú fólia

45 Megoldási lehetőségek Magas üzemi hőmérséklet Magas komfortfokozatú, dinamikus rendszer Kazántermosztát (primer, szekunder levegő mennyisége huzatkorlátozó) HH HV Csatorn na Időjárásfüggő szabályozó napi-heti programórával, óá fűtési körökök háromjáratú motoros keverőszeleppel. 60 C HMV Fűtési puffertartároló alkalmazása Üzemviteli problémák Közös megoldás HHV 45. számú fólia

46 A puffertartály és méretezése 46. számú fólia

47 Miért kell puffer tartály? A puffertároló alkalmazásának előnyei: A puffer tartály tárolja a működő szilárdtüzelésű kazán által termelt hőt. Ezáltal, az alábbi pontokon javítja az üzemállapotokat: Más, korszerű fűtőberendezésekhez hasonló komfort (szabályozhatóság) Optimális hőszolgáltatás alacsony terhelésnél (alacsony hőmérsékletű rendszerek) A kezelési időszakok a kedvezőbb napi időszakokra tehetők (egyenletes hőmérséklet) Nem szólal meg a termikus biztosítás (magas üzembiztonság) Teljes terhelés melletti üzem. (csökkenő kezelési és karbantartási igény) Hőtárolóként és hidraulikus váltóként működik. A zárt fűtési rendszer kialakításának egyik peremfeltétele Ezáltal: Jobb hatásfok Optimális hőmérséklet-viszonyok, alacsonyabb károsanyag-kibocsátás Nincsenek szilárd maradványok az égéstérben Magasabb élettartam kilátások Gazdaságosabb üzem 47. számú fólia

48 Zárt fűtési rendszer Puffertároló alkalmazásával lehetőség nyílik szilárdtüzelésű berendezések zárt fűtési rendszerbe illesztésére! Fontos! Csak azon berendezések esetén, ahol a gyártó ezt engedélyezi! De! A magyar szabvány tiltja! (az MSZ /2 előírása szerint: Szilárdtüzelésű fűtővíz-termelőhöz csak nyitott tágulási tartály alkalmazható ) HHV Cs satorna Figyelem! Zárt fűtési rendszernél biztonsági kényszerhűtőt és termikus biztosítást kell alkalmazni! HH HV Csa atorna 48. számú fólia

49 Miért kell méretezni? A puffertároló alkalmazásának hátrányai: Szituáció: Az ügyfél nehezményezi: - a helyszükségletet, - a puffer tartály tál árát, át - a kiegészítő szabályozás árát, - a nagyobb tágulási tartályt, tartályokat, - a többlet berendezéseket (pl. szivattyú,...), - a többlet szerelési, anyag és karbantartási költséget, - stb. A rosszul kiválasztott tároló térfogat valamint a tároló helytelen és szakszerűtlen beépítése, akár akadályozhatja is a szilárd tüzelést. Szakszerű méretezés szükséges, hogy az ügyfél csak a rendszeréhez és az igényelt komforthoz valóban illeszkedő méretű puffer térfogatot legyen kénytelen megvásárolni. 49. számú fólia

50 Puffer tartályok méretezése, kiválasztás Mi alapján válasszunk puffertárolót? Ökölszabályok szerinti méretezés é t é 25 l/kw A szokásos válaszok: 100 l/kw EN 303-5! Minél nagyobb! Mindig 1000 l 50. számú fólia

51 Puffer tartályok méretezése, kiválasztás A puffertároló két gondolatmenet szerint méretezhető: 1. Biztonsági méretezés 2. Komfort méretezés 1. Biztonsági méretezés: A készülék kiegészítő fűtőberendezésként működik, üzemeltetése időszakos (tartalék kazán, látványkandalló). Meghatározandó: kazán teljesítménye, puffertároló mérete. A kazánt kiválaszthatjuk az épület méretezési hővesztesége alapján. Ebben az esetben (típustól függően, méretezési állapotban) gyakran kell a tűzre rakni (leégési periódus műszaki dokumentációk). 51. számú fólia

52 Puffer tartályok méretezése, kiválasztás Háttér: A puffer tartálynak legalább akkorának kell lennie, hogy a kazán által egy feltöltéssel előállított hőt fel tudja venni! Puffer Kazán Q Pu V víz c ( t t ) Pu max Pu min = Pu ρ = 3600 víz bk Q K Q K V Pu Q c b t b 3600 K : leégési idő K K = ρ ( t ) víz víz Pu max Pu min 52. számú fólia

53 Puffer tartályok méretezése, kiválasztás 1.variáció: padlófűtés: 40/30 C V = = 702 Pu 0,982 4, ( ) l 2.variáció: radiátoros fűtés: 80/60 C 50 %! V = = 1403 Pu 0,982 4, ( ) l 53. számú fólia

54 Kapcsolási rajz (biztonsági méretezés) HMV HHV A nagy pufferek lassítják a rendszert. A nem működő puffert hőmérséklet különbség kapcsoló segítségével zárjuk ki! HHV Figyelem! A kapcsolási rajzokat a gyártóval minden esetben egyeztetni kell! 54. számú fólia

55 Puffer tartályok méretezése, kiválasztás A puffertároló két gondolatmenet szerint méretezhető: 1. Biztonsági méretezés 2. Komfort méretezés 2. Komfort méretezés: A készülék fő-, vagy egyedüli fűtőberendezésként működik, üzemeltetése állandó. Meghatározandó: kazán teljesítménye, puffertároló mérete. A kazánt nem az épület méretezési hővesztesége, hanem a megrakások kívánt száma alapján méretezzük (növelt kazánteljesítmény). Bár a készülék leégési periódusa azonos, a létrehozott és letárolt hőmennyiség alkalmas lehet hosszú órákon át biztosítani a szükséges hőteljesítményt (rendszerhőmérsékletek!). 55. számú fólia

56 Éves rendezett hőigény lefutás Háttér: A számítás a téli átlaghőmérséklet valószínűségének ismeretén alapszik. A puffertárolót (kiegészítő fűtés esetén) a leggyakrabban előforduló üzemállapotra célszerű méretezni. 100 Lakossági fűtési hőigény eloszlás 90 Teljesítm mény (%) Az év 83%-ában a pillanatnyi hőigény alacsonyabb, mint a legnagyobb hőigény 50%-a! Üzemórák száma 56. számú fólia

57 Puffer tartályok méretezése, kiválasztás V Pu = ρ ( h b n) K c t víz Pu max t Q t 24 k 3600 [ m ( ) ( ) k] víz Pu min v Pu min t Q = h k 24 Q bk m K n h b k használati tényező leégési idő (óra) Q m méretezési é hőveszteség Q K a kazán teljesítménye n megrakások száma k t v kazán kihasználtsági tényező (a készülék teljesítménye a hőigényhez képest afűtési rendszer visszatérő hőmérséklete 57. számú fólia

58 Puffer tartályok méretezése, kiválasztás 1. példa: padlófűtés: 40/30 C (0, ) 0, ,982 4,18 Vpu = = [(90 20) ( 20) 0,5 ] 20 Qk = 0,66 0,5 24 = 40 kw példa: radiátoros fűtés: 80/60 C 30 %! l (0, ) 0, ,982 4,18 ) Vpu = = 20 0,66 0, Qk = = [ (90 20) ( 60 20) 0,5 ] 40 kw 2076 l 58. számú fólia

59 Puffer tartályok méretezése, kiválasztás 1.v padlófűtés: 40/30 C Vpu = 1598 l, Qk = 40 kw 40*2*3600 0,982* 4,18*(90 30) VPu = = 1169 l 2.v radiátoros fűtés: 80/60 C, Vpu = 2076 l Qk = 40 kw 40*2*3600 0,982* 4,18*(90 60) VPu = = 2339 l 59. számú fólia

60 Kapcsolási rajz (komfort méretezés) HMV A kazánvédelemről minden esetben gondoskodni kell! HHV Egyéb fűtőberendezések (napkollektor, hőszivattyú) üzemi feltételeik biztosítása mellett az így kialakított kít tt rendszerekbe könnyedén beilleszthetők! HHV Figyelem! A kapcsolási rajzokat a gyártóval minden esetben egyeztetni kell! 60. számú fólia

61 Akadémia A következő rész: Kombinált fűtési rendszerek 2010 Maradjon velünk! 61. számú fólia
