1 katalógus fejezet Logano plus Kondenzációs kazánok

2 Hungária Kft Szigetszentmiklós, Leshegy u. 15. Telefon: 06-24/ Fax: 06-24/

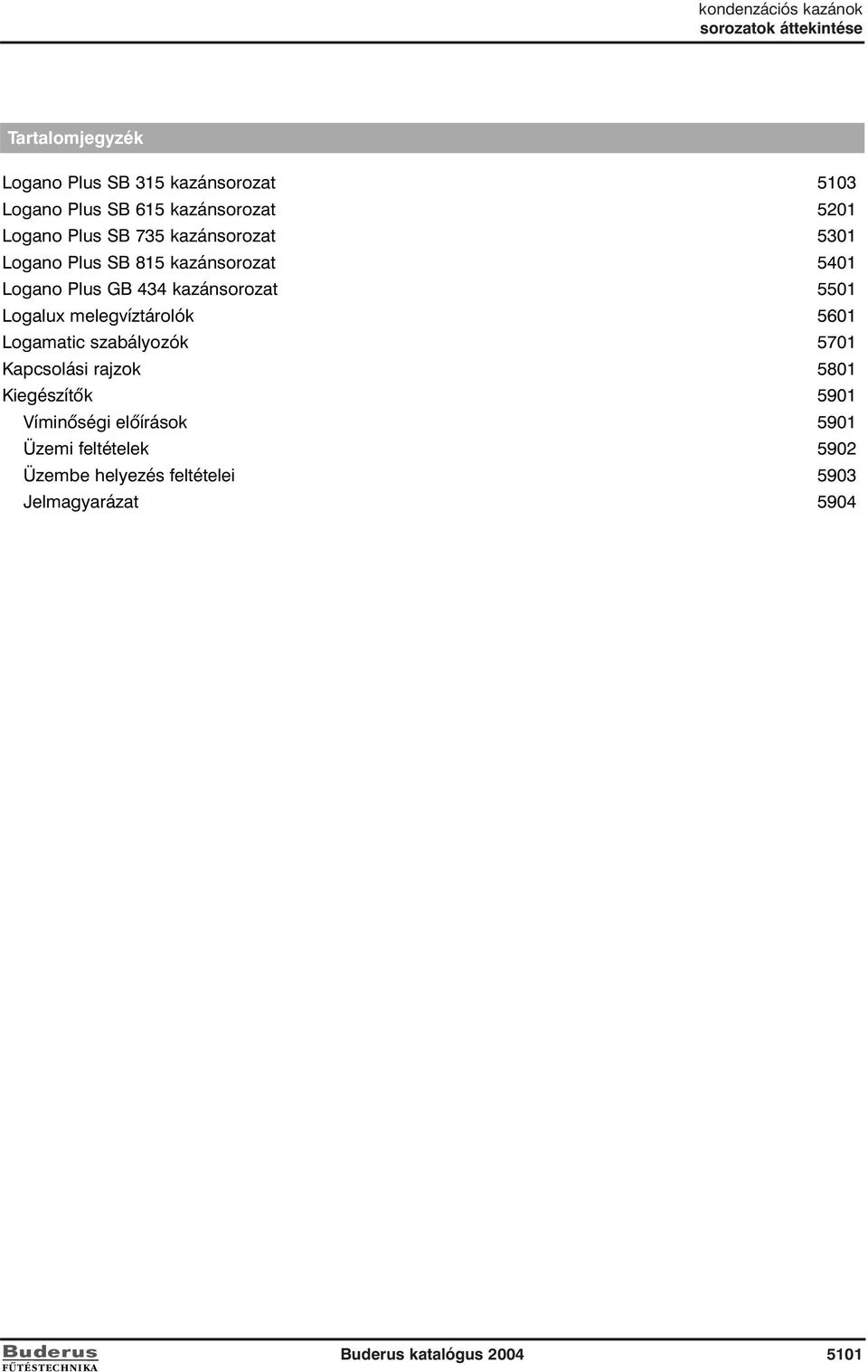

3 kondenzációs kazánok sorozatok áttekintése Tartalomjegyzék Logano Plus SB 315 kazánsorozat 5103 Logano Plus SB 615 kazánsorozat 5201 Logano Plus SB 735 kazánsorozat 5301 Logano Plus SB 815 kazánsorozat 5401 Logano Plus GB 434 kazánsorozat 5501 Logalux melegvíztárolók 5601 Logamatic szabályozók 5701 Kapcsolási rajzok 5801 Kiegészítõk 5901 Víminõségi elõírások 5901 Üzemi feltételek 5902 Üzembe helyezés feltételei 5903 Jelmagyarázat 5904 katalógus

4 5102 katalógus 2004

5 áttekintés Logano Plus SB 315 kondenzációs kazánsorozat kw kondenzációs kazánok Logano plus SB 315 Áttekintés méret (kw) Logano plus SB kondenzációs acéllemez kazán 70 szabályozó és égõ nélkül Legfontosabb kiegészítõk típus Kondenzátum semlegesítõ NE 1.1 kondenzszivattyúval ( szállítómagasság kb. 2 m ) NE 1.1 granulátummal Semlegesítõ granulátum 10 kg Egyéb fûtéstechnikai rendszerelemek árajánlat szerint cikkszám cikkszám Logano plus SB 315 kondenzációs kazán méretei, mûszaki adatai D LK D B Nyomáskapcsoló csatlakozás 1 R VK R1 1 / 2 VSL R1 507 RK2 ) R11/4 H AA AA H RK 1 RK1 1 ) R1 1 / H AKO AKO DN D AA Kazánméret kw Tömeg kg Max. elõremenõ vízhõmérséklet C 120* Max. üzemi túlnyomás bar 4 Éves hatásfok % 109 Várható zajkibocsátás db(a) * max. üzemi hõmérséklet 102 C Amennyiben további információkra van szüksége a termékkel kapcsolatban, hívja a képviseletet! katalógus

6 5104 katalógus 2004

7 áttekintés Logano plus SB 615 kondenzációs kazánsorozat kw kondenzációs kazánok Logano plus SB 615 Áttekintés 1) Elõnyök Gazdaságosság % éves hatásfok - alacsony füstgázhõmérsékletek a turbó-kondenz fûtõfelület eredményeképpen - két különálló visszatérõ csonk a magasabb és az alacsonyabb visszatérõ vízhõmérsékletek számára Környezetbarát - NOx szegény égõvel párosítva különösen csekély károsanyag kibocsátású - a belsõ hangcsillapító felületek különösen csendes üzemet biztosítanak Modern szabályozástechnika es szabályozórendszer által -két kondenzációs kazán, és egy kondenzációs kazán és egy alacsonyhõmérsékletû kazán szabályozása is megoldott a 4000-es szabályozócsaláddal Komplett szállíthatóság - teljes rendszermegoldások - kis méretek Melegvíz komfort minden feladatra - a kazán mellé állított l-es, vagy a kazán mellé fektetett l-es melegvíztároló által Hosszú élettartam - korrózióálló acélból minden füstgázzal érintkezõ felület Széleskörû égõ választék - Weishaupt és Riello NOx szegény égõk választhatók katalógus

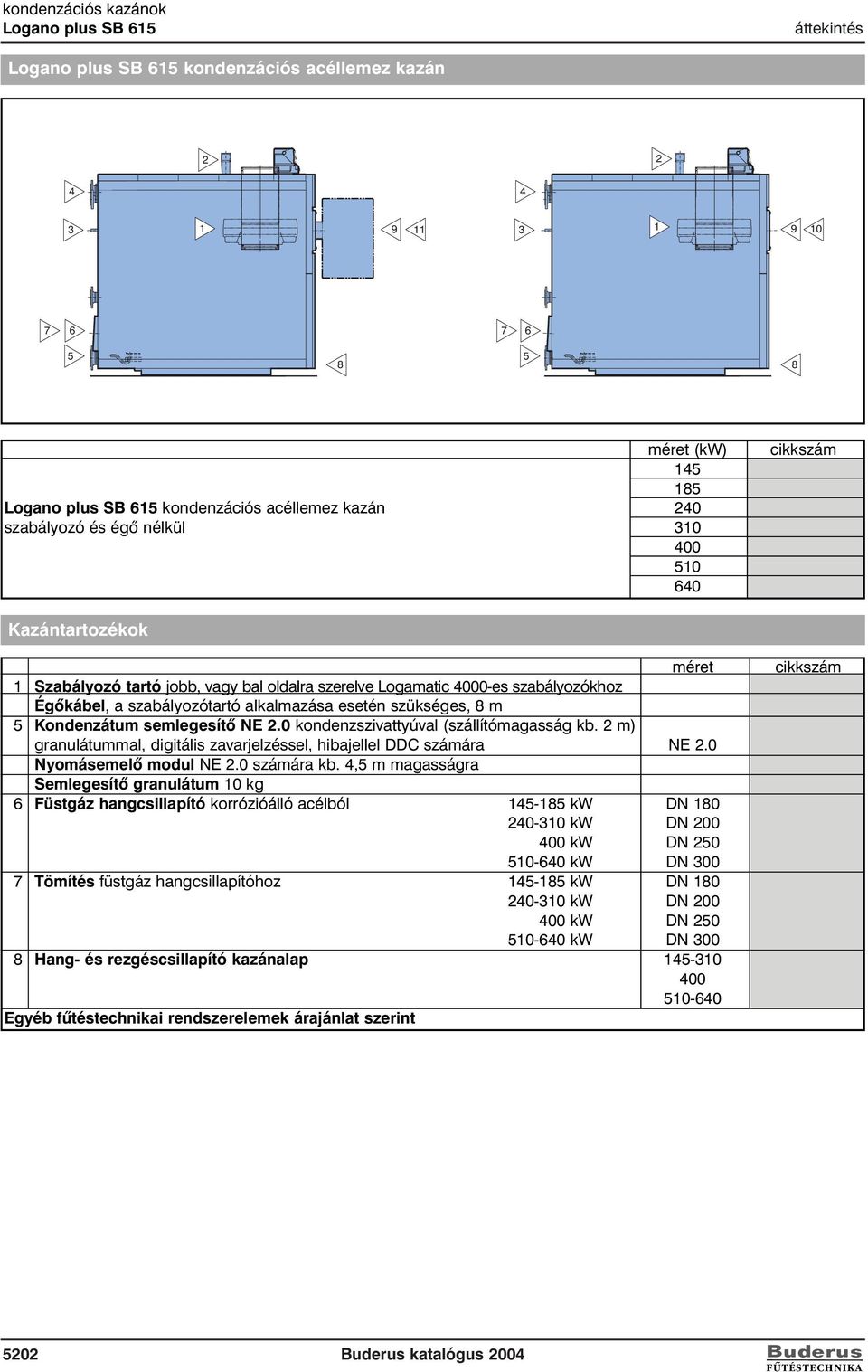

8 kondenzációs kazánok Logano plus SB 615 áttekintés Logano plus SB 615 kondenzációs acéllemez kazán méret (kw) Logano plus SB 615 kondenzációs acéllemez kazán 240 szabályozó és égõ nélkül cikkszám Kazántartozékok méret 1 Szabályozó tartó jobb, vagy bal oldalra szerelve Logamatic 4000-es szabályozókhoz Égõkábel, a szabályozótartó alkalmazása esetén szükséges, 8 m 5 Kondenzátum semlegesítõ NE 2.0 kondenzszivattyúval (szállítómagasság kb. 2 m) granulátummal, digitális zavarjelzéssel, hibajellel DDC számára NE 2.0 Nyomásemelõ modul NE 2.0 számára kb. 4,5 m magasságra Semlegesítõ granulátum 10 kg 6 Füstgáz hangcsillapító korrózióálló acélból kw DN kw DN kw DN kw DN Tömítés füstgáz hangcsillapítóhoz kw DN kw DN kw DN kw DN Hang- és rezgéscsillapító kazánalap Egyéb fûtéstechnikai rendszerelemek árajánlat szerint cikkszám 5202 katalógus 2004

9 áttekintés kondenzációs kazánok Logano plus SB 615 Szállítási terjedelembe tartozó NOX szegény földgázégõk Méret Weishaupt gázégõ Riello gázégõ kw 25 mbar 100 mbar 25 mbar 100 mbar 145 WG 20 N/1-C/ZM-LN 1" WG 20 N/1-C/ZM-LN 1" 185 WG 20 N/1-C/ZM-LN 1" WG 20 N/1-C/ZM-LN 1" 240 WG 30 N/1-C/ZM-LN 1" WG 30 N/1-C/ZM-LN 1/2" 310 WG 30 N/1-C/ZM-LN 6/4" WG 30 N/1-C/ZM-LN 3/4" 400 WG 40N/1-A/ZM-LN 6/4" WG 40N/1-A/ZM-LN 3/4" 510 G 5/1-D/Z(M)D-LN 6/4" G 5/1-D/Z(M)D-LN 1" 640 G5/1-D/Z(M)D-LN DN65 G 5/1-D/Z(M)D-LN 1" Kazán Kondenzációs, acéllemez kazán rendkívül kis befoglaló méretekkel. A sorozat a kisebb ipari üzemek teljesítményigényeihez igazodik. A kazán füstgázzal és kondenzvízzel érintkezõ részei korrózióálló acéllemezbõl készül. A víz és füstgáz ellenáramú hõcserélõ-elv biztosítja az optimális kondenzációt. A 80 mm-es hõszigetelés miatt a kazán sugárzási és készenléti vesztesége igen alacsony. A kazánnak alacsony a füstgáz hõmérséklete (kb. 5 K-nel magasabb a visszatérõ vízhõmérsékletnél, ha a visszatérõ vízhõmérséklet = 60 C). Az optimális tüzelésfeltételek, a korrózióálló víz-füstgáz hõcserélõ által eredményezett alacsony füstgázhõmérsékletek, és a megfelelõ szigetelés évi 109 %-ot is elérõ hatásfokot eredményez. További elõnye a formatervezett kivitel, és a kis helyigény. Szállítás 1.Kazán: egyben 2. Burkolat: 1 doboz 3. Szigetelés: 1 fólia 4. Szabályozó: 1 doboz katalógus

10 kondenzációs kazánok Logano plus SB 615 áttekintés Tervezési ismeretek Vízoldali ellenállás Logano Kesselgr. Plus SB kw 2 Logano Kesselgr. Plus SB kw 3 Logano Kesselgr. Plus SB kw vízoldali Durchflusswiderstand ellenálás in mbar 10 Olaj- gázégõ A kazánhoz illeszthetõ a szállítási terjedelem szerinti olaj, vagy gázégõ. Az égõajtó tetszés szerint jobbra vagy balra kifordítható. Az ajtó azonban a gáz hozzávezetésének függvényében csak az egyik oldalon rögzíthetõ, majd a gáz szerelvénysorral ellentétes irányba nyitható. A füstgázoldali ellenállást biztonsággal meg kell haladni. A füstgázcsonknál lévõ túlnyomás esetén az égõ kiválasztásakor ezt a füstgázoldali ellenállás kiegészítéseként kell figyelembe venni. Az égõ a felcsavarozott égõfelerõsítõ lemezre kerül felszerelésre. A berendezés értékének megõrzése érdekében javasoljuk karbantartási szerzõdés megkötését egy márkaszervizzel. A rendszeres karbantartás biztonságos és gazdaságos üzemet biztosít. A zavarmentes üzem biztosításához szükséges, hogy az égõt és a hozzá tartozó szerelvényeket a márkaszerviz évente legalább egyszer felülvizsgálja és karbantartsa. Füstgázhõmérséklet - kéménycsatlakozás A gáztüzelésû kondenzációs kazánok füstgázát szállító füstgázvezetékekkel szemben - különös tekintettel a korrózióállóságra - különleges követelmények állnak fenn: - a füstgázvezetékek a maximális füstgázhõmérsékletre vonatkozóan különbözõ csoportokba sorolhatók: 80 C / 120 C / 160 C / 200 C. - a statikus túlnyomás max. 200 Pa (N/m 2 ) lehet. - a kürtõ és a füstgázvezeték közötti szellõztetett keresztmetszetnek ellenõrizhetõnek kell lennie. - a füstgázvezetékeknek cserélhetõeknek kell lenniük. - a túlnyomás alatti füstgázvezetékeknek hátsó szellõzésûeknek kell lenniük Wassermenge térfogatáram in m 3 /h - a füstgázrendszer távolsága a kürtõ falazatától: négyszögletes kürtõben kör alakú füstgázrendszernél min. 2 cm - kör alakú kürtõben kör alakú füstgázrendszer esetén min. 3 cm. - a füstgázvezetékeknek nedvességre érzéketlennek és a füstgázzal, valamint az agresszív kondenzvízzel szemben ellenállónak kell lenniük. Mivel a Logano plus SB 615 kazán túlnyomásos kazán, a füstgázrendszerben túlnyomással kell számolni. Ha a füstgázvezeték nyomvonala használatos helyiségeken keresztül vezet, akkor a teljes hosszában hátsó szellõzésû rendszerként egy kürtõbe kell torkollnia. A kürtõnek meg kell felelnie a mindenkori elõírásoknak. - A füstgázvezeték anyagának a fellépõ füstgázhõmérséklettel szemben hõállónak kell lennie. Nedvességre érzéketlennek kell lennie és az oxigénben dús kondenzvízzel szemben ellenállónak. Alkalmasak a korrózióálló acél- és mûanyag füstgázvezetékek. - A füstgázhõmérséklet 40 C alatt is lehet. A nedvességre érzéketlen kéményeknek a 40 C alatti hõmérsékletre is alkalmasnak kell lenniük. A füstgázrendszer alkalmasságát a gyártó igazolja. A fent felsorolt elõírások a német szabványra vonatkoznak, természetesen ha a beépítés helyén más elõírások érvényesek, akkor azokat kell betartani. Nagyobb hõhasznosítás a 2. visszatérõ csonkkal A több fûtõkörös rendszereknél a kondenzációs hõ optimális kihasználásához a leghidegebb fûtési visszatérõ vizet közvetlenül a füstgáz hõcserélõn keresztül vezetik. A hatásfok növelése érdekében az alacsonyhõmérsékletû köröket célszerû a melegvíz készítéssel párhuzamosan üzemeltetni. Biztonságtechnikai intézkedés A hõcserélõt fel kell szerelni egy biztonsági szeleppel és egy nyomásmérõvel, amennyiben a kazán és a hõcserélõ között vízoldali elzárás következhet be. Semlegesítõ berendezés A kondenzációs kazánban keletkezõ kondenzvíz elvezetésénél a helyi elõírások a mértékadóak. A kazánhoz rendelhetõ semlegesítõ berendezés, amelyen keresztül a kicsapódó kondenzvíz elvezetésre kerül. Lúgos töltetben a ph-érték kb. 3,5-ös értékrõl 6,5-10-esre emelkedik. Üzemi feltételek A zavarmentes üzem biztosításához szükséges, hogy az égõt és a hozzá tartozó szerelvényeket a márkaszerviz évente legalább egyszer felülvizsgálja és karbantartsa. Vízminõség Minden kazánüzemeltetõnek vállalnia kell a felelõsséget azért, hogy hõhordozó közegként ne nyersvizet használjon. Emiatt a vízminõségnek, a vízelõkészítésnek, és mindenek elõtt folyamatos vízellenõrzésnek különleges figyelmet kell szentelni a kazán gazdaságos és zavarmentes üzeme érdekében. Emellett a vízelõkészítést nem csak a zavarmentes üzem szempontjából, hanem az egész rendszerre vonatkozó energiatakarékosságra és értékállóságra való tekintettel kell figyelembe venni. A vízelõkészítés a gazdaságosság, az üzembiztonság az élettartam növelésének és nem utolsó sorban egy kazán folyamatos üzemkészenlét megtartásának lényeges tényezõje katalógus 2004

11 tervezési ismeretek Kazánház Felhívjuk a figyelmet, hogy a kazánház levegõje nem tartalmazhat halogénszénhidrogéneket, mert ez a kazán egyes alkatrészeinek idõ elõtti korrodálásához vezethet. A kazánházban porképzõdéssel járó tevékenységet végezni nem szabad, mivel a por az égõ idõ elõtti károsodásához vezethet. Ezen okokból fakadó károkra a gyártó garanciális kötelezettségei nem vonatkoznak. A kazán felállítási helyiségének fagymentesnek és jól szellõzöttnek kell lennie. Karbantartás A fûtési rendszerek energiatakarékos, hosszú élettartama érdekében az éves egy karbantartást kötelezõ elvégeztetni a márkaszervizzel. A karbantartás elmulasztása garanciamegvonással jár. Vízutánpótlásnál ügyelni kell a vízlágyítón keresztüli töltésre. A beépített iszapleválasztókat és szûrõket folyamatosan ellenõrizni és tisztítani kell. Meleg kazánra hideg vizet rátölteni tilos! Mûanyagcsöves padlófûtési rendszerek Az oxigéndiffúziótól nem mentes mûanyagcsöves padlófûtési rendszereknél a kazán és a rendszer közé hõcserélõt kell beépíteni. kondenzációs kazánok Logano plus SB 615 Melegvíztermelés A kazánokhoz melegvízkészítés céljából tetszés szerinti tároló kapcsolható. Különleges elõnyöket kínál a Logalux SU típusú álló ( l) és a Logalux L_T_ típusú fekvõ ( l) melegvíztároló. Az utóbbi, fekvõ kivitel esetén normál és erõsített fûtõcsõkígyó is rendelkezésre áll. A tárolók háromszoros, speciális felületvédelemmel ellátottak. Kazánalap A Logano SB 615 kazánokat egy falazott, vagy betonozott alapra kell helyezni. A kazánalap ne érjen az oldalfalig a zajvédelem miatt. A felállítási hely, valamint a kazánalap kialakítása A 1 B min ) A 1 B min ) 400 (100) L (100) L 2 A kazánok telepítésénél ajánlott betartani a megadott minimális távolságokat. Különlegesen szûk helyre való telepítés esetén forduljon a ügyfélszolgálathoz. A megadott helytávolságokat a szerelés, a karbantartás és javítási munkálatok indokolják. 200 (0) A 2 2) L Br A 2 L Br 200 (0) Kazánméret Távolság A1 2 Távolság A2 1,2 Hossz L1 Hossz L2 Szélesség B Beviteli szél. (kw) (mm) (mm) (mm) (mm) (mm) (mm) (460) 1700 (1200) /720/ (460) 1700 (1200) /720/ (500) 1700 (1200) /790/ (500) 1700 (1200) /790/ (600) 1750 (1250) /790/ (700) 2000 (1500) /920/ (700) 2000 ( /920/1730 1) Szabályozó tartó beépítésekor 2) Az égõtõl függõ méret Hangcsillapítás A várható zajkibocsátás: db(a). A zajterhelési adatok tájékoztató jellegûek, a mérhetõ zajszintet nagyban befolyásolja a kazánház kialakítása, a kazán- és égõméret, az üzemeltetési körülmények, a füstgázelvezetés és a kéményfelépítés. A kazánokhoz a következõ hangcsillapító berendezések állnak rendelkezésre. Hang - és rezgéscsillapító kazánalap Füstgáz hangcsillapító Hang- és rezgéscsillapító kazánalap A hang és rezgéscsillapító kazánalap csökkenti a keletkezett hang és rezgés födém felé irányuló hatását. A kazánalap egy "U" profilvasból és egy hosszirányú csillapítóból áll. A hosszirányú csillapító az alap és a profilvas között helyezkedik el. A kazánalap hossza mindig illeszkedik az adott kazánmérethez. A kazán terhelése következtében a maximális kilengés kb. 5 mm. A kazán minimális rugózása miatt, valamint a csõvezetékeken történõ hangterjedés elkerülése érdekében javasolt a csatlakozó csõvezetékeket kompenzátorokkal ellátni. Füstgáz hangcsillapító A kéményen és a füstgázcsövön is terjed az égõ zajhatása. Ezt hivatott csökkenteni a füstgáz hangcsillapító. A csökkentés mértéke db(a) a füstgázoldalon és 2-3 db(a) a szomszédos helyiségekben. A kéményméretezésnél a füstgáz hangcsillapítón való nyomásesés elhanyagolható. katalógus

12 kondenzációs kazánok Logano plus SB 615 tervezési ismeretek Tervezéshez szükséges további diagramok a Logano plus SB 615 kazánokhoz Kazánhatásfok diagramgramok Készenléti veszteségek Kazánhatásfok és füstgáz-hõmérséklet A hangcsillapító kazánalap kialakítása, méretei A B L S B SO L SO Kazánméret Alaphossz Alap szél. U profil hossz U profil szél. Távolság Szélesség LSO (mm) BSO (mm) LS (mm) BS (mm) AB (mm) BB (mm) A füstgáz hangcsillapító kialakítása, méretei L1 54 ± 2 L2 76 ± 2 D1 D2 D1 D2 D3 "belsõ" "külsõ" D3 L3 L2 L1 L3 Méret Hossz L1 Hossz L2 Hossz L3 Ø D1 Ø D2 Ø D3 Tömeg (mm) (mm) (mm) (mm) (mm) (mm) ( kg) DN , ,8 DN , ,9 DN , ,7 DN , , katalógus 2004

13 méretek, mûszaki adatok kondenzációs kazánok Logano plus SB 615 Logano plus SB 615 kondenzációs kazán méretei L 1) H H K H VK VK L K Wassermangelsicherung ab Kesselgr. 400 als Zubeh r 783 L BR 176 H VSL VSL A 3 oldalsó Seitliche Regelger t e-halterung szabályzótartó (bal/jobb) (links/rechts) HRK2 H AA H RK1 RK2 AA RK1 Minimal-Druckw Nyomáskapcsoló chter f. csatlakozás Kesselgr als Zubeh r H B A 2 D AA A 4 AKO DN15 EL R1 H AKO H EL B GR B A A 1 Méretek Kazánméret kw Hossz L mm LK mm Szélesség B mm Beviteli szélesség mm Magasság H mm HK mm Alapkeret BGR mm Füstgáz kimenet (belsõ) ØDAA DN HAA mm Tûztér hossz mm Ø mm Égõajtó mélység mm HB mm Elõremenõ Ø VK DN HVK mm visszatérõ Ø RK1 DN HRK1 Mm A1 mm visszatérõ Ø RK2 DN HRK2 Mm A2 mm Biztonsági visszatérõ vezeték Ø VSL DN R 1 ¼ R 1 ¼ HVSL mm A3 mm Kondenzátum kimenet HAKO mm A4 mm Leeresztés HEL mm katalógus

14 kondenzációs kazánok Logano plus SB 615 méretek, mûszaki adatok Mûszaki adatok Kazánméret kw /30-as rendszer Névleges hõtelj. (H gáz) kw Hõterhelés (H gáz) kw 135,8 173,2 224,4 289,9 373,8 478,9 599,8 Füstgázhõmérséklet 1 C Füstgáz tömegáram kg/s 0,0552 0,0704 0,0928 0,1200 0,1528 0,1969 0,2466 CO2 tartalom % 10 75/60-as rendszer Névleges hõtelj. (H gáz) kw Hõterhelés (H gáz) kw 135,8 173,2 224,4 289,9 373,8 478,9 599,8 Füstgázhõmérséklet 1 C Füstgáz tömegáram kg/s 0,0579 0,0738 0,0956 0,1235 0,1592 0,2040 0,2555 CO2 tartalom % 10 Gázterhelés 3 m 3 /h 13,8 17,6 22,9 29,5 38,1 48,6 61 Nettó tömeg kg Víztartalom l Gáztartalom l max. NOX tart. NOX szeg. égõvel mg/m 3 80 max. CO tart. NOX szeg. égõvel mg/m 3 60 Füstgázoldali ellenálás mbar 1,20 1,55 2,2 2,4 3,0 3,55 4,4 Max. elõremenõ vízhõmérséklet 2 C 120* Max. üzemi túlnyomás bar ,5 5,5 5,5 Éves hatásfok % 109 Várható zajkibocsátás db(a) DIN 4702 szerint 2 Biztonsági határ ( biztonsági hõmérséklethatároló ) *max. üzemi hõmérséklet 102 C 3 H gáz fûtõértékével számolva (10,5 kwh/m 3 ) 5208 katalógus 2004

15 áttekintés Logano plus SB 735 kondenzációs kazánsorozat kw kondenzációs kazánok Logano plus SB 735 Áttekintés Elõnyök Gazdaságosság % éves hatásfok - alacsony füstgázhõmérsékletek a turbó-kondenz fûtõfelület eredményeképpen Korszerû - háromhuzamú kazán beépített füstgáz hõcserélõvel - két különálló visszatérõ csonk a magasabb és az alacsonyabb visszatérõ vízhõmérsékletek számára - Minden kondenzvízzel érintkezõ felület alapanyaga korrózióálló acél Környezetbarát - NOx szegény égõvel párosítva különösen csekély károsanyag kibocsátású - a belsõ hangcsillapító felületek különösen csendes üzemet biztosítanak Modern szabályozástechnika es szabályozórendszer által - két kondenzációs kazán, és egy kondenzációs kazán és egy alacsonyhõmérsékletû kazán szabályozása is megoldott a 4000-es szabályozócsaláddal Komplett szállíthatóság - teljes rendszermegoldások - kis méretek Melegvíz komfort minden feladatra - a kazán mellé állított l-es, vagy a kazán mellé fektetett l-es melegvíztároló által Hosszú élettartam - korrózióálló acélból minden füstgázzal érintkezõ felület Széleskörû égõ választék - Weishaupt és Riello NOx szegény égõk választhatók katalógus

16 kondenzációs kazánok Logano plus SB 735 áttekintés Logano plus SB 735 kondenzációs acéllemez kazán méret (kw) Logano plus SB 735 kondenzációs acéllemez kazán 790 szabályozó és égõ nélkül cikkszám Kazántartozékok méret 1 Szabályozó tartó jobb, vagy bal oldalra szerelve Logamatic 4000-es szabályozókhoz Égõkábel, a szabályozótartó alkalmazása esetén szükséges, 8 m 4 Kondenzátum semlegesítõ NE 2.0 kondenzszivattyúval (szállítómagasság kb. 2 m) granulátummal, digitális zavarjelzéssel, hibajellel DDC számára NE 2.0 Nyomásemelõ modul NE 2.0 számára kb. 4,5 m magasságra Semlegesítõ granulátum 10 kg 5 Füstgáz hangcsillapító korrózióálló acélból DN Tömítés füstgáz hangcsillapítóhoz DN Hang- és rezgéscsillapító kazánalap 790 kw (1200 kw esetén alaptartozék) 970 kw Egyéb fûtéstechnikai rendszerelemek árajánlat szerint cikkszám 5302 katalógus 2004

17 áttekintés kondenzációs kazánok Logano plus SB 735 Kazán Kondenzációs, háromhuzamú, acéllemez kazán rendkívül kis befoglaló méretekkel, beépített füstgáz hõcserélõvel. A sorozat az ipari üzemek teljesítmény-igényeihez igazodik. A kazán füstgázzal és kondenzvízzel érintkezõ részei korrózióálló acéllemezbõl készül. A víz és füstgáz ellenáramú hõcserélõ-elv biztosítja az optimális kondenzációt. Két különálló visszatérõ csonk a magasabb és az alacsonyabb visszatérõ vízhõmérsékletek számára. A 80 mm-es hõszigetelés miatt a kazán sugárzási és készenléti vesztesége igen alacsony. A kazánnak alacsony a füstgáz hõmérséklete (kb. 5 K-nel magasabb a visszatérõ vízhõmérsékletnél, ha a visszatérõ vízhõmérséklet = 60 C). Az optimális tüzelésfeltételek, a korrózióálló víz-füstgáz hõcserélõ által eredményezett alacsony füstgázhõmérsékletek, és a megfelelõ szigetelés évi 109 %-ot is elérõ hatásfokot eredményez. További elõnye a formatervezett kivitel, és a kis helyigény. Szállítás 1.Kazán: egyben 2. Burkolat: 1 doboz 3. Szigetelés: 1 fólia 4. Szabályozó: 1 doboz Tervezési ismeretek Vízoldali ellenállás 100 Durchflusswiderstand vízoldali ellenálás mbar in mbar 10 kazánméret Kesselgr Wassermenge térfogatáram in m 3 m/h 3 /h katalógus

18 kondenzációs kazánok Logano plus SB 735 Olaj- gázégõ A kazánhoz illeszthetõ a szállítási terjedelem szerinti olaj, vagy gázégõ. Az égõajtó tetszés szerint jobbra vagy balra kifordítható. Az ajtó azonban a gáz hozzávezetésének függvényében csak az egyik oldalon rögzíthetõ, majd a gáz szerelvénysorral ellentétes irányba nyitható. A füstgázoldali ellenállást biztonsággal meg kell haladni. A füstgázcsonknál lévõ túlnyomás esetén az égõ kiválasztásakor ezt a füstgázoldali ellenállás kiegészítéseként kell figyelembe venni. Az égõ a felcsavarozott égõfelerõsítõ lemezre kerül felszerelésre. Füstgázhõmérséklet - kéménycsatlakozás A gáztüzelésû kondenzációs kazánok füstgázát szállító füstgázvezetékekkel szemben - különös tekintettel a korrózióállóságra - különleges követelmények állnak fenn: - a füstgázvezetékek a maximális füstgázhõmérsékletre vonatkozóan különbözõ csoportokba sorolhatók: 80 C / 120 C / 160 C / 200 C. - a statikus túlnyomás max. 200 Pa (N/m 2 ) lehet. - a kürtõ és a füstgázvezeték közötti szellõztetett keresztmetszetnek ellenõrizhetõnek kell lennie. - a füstgázvezetékeknek cserélhetõeknek kell lenniük. - a túlnyomás alatti füstgázvezetékeknek hátsó szellõzésûeknek kell lenni. - a füstgázrendszer távolsága a kürtõ falazatától: négyszögletes kürtõben kör alakú füstgázrendszernél min. 2 cm - kör alakú kürtõben kör alakú füstgázrendszer esetén min. 3 cm. - a füstgázvezetékeknek nedvességre érzéketlennek és a füstgázzal és az agresszív kondenzvízzel szemben ellenállónak kell lenniük. Mivel a Logano plus SB 735 kazán túlnyomásos kazán, a füstgázrendszerben túlnyomással kell számolni. Ha a füstgázvezeték nyomvonala használatos helyiségeken keresztül vezet, akkor a teljes hosszában hátsó szellõzésû rendszerként egy kürtõbe kell torkollnia. A kürtõnek meg kell felelnie a mindenkori elõírásoknak. - A füstgázvezeték anyagának a fellépõ füstgázhõmérséklettel szemben hõállónak kell lennie. Nedvességre érzéketlennek kell lennie és az oxigénben dús kondenzvízzel szemben ellenállónak. Alkalmasak a korrózióálló acél- és mûanyag füstgázvezetékek. - A füstgázhõmérséklet 40 C alatt is lehet. A nedvességre érzéketlen kéményeknek a 40 C alatti hõmérsékletre is alkalmasnak kell lenniük. A füstgázrendszer alkalmasságát a gyártó igazolja. A fent felsorolt elõírások a német szabványra vonatkoznak, természetesen ha a beépítés helyén más elõírások érvényesek, akkor azokat kell betartani. Nagyobb hõhasznosítás a 2. visszatérõ csonkkal A több fûtõkörös rendszereknél a kondenzációs hõ optimális kihasználásához a leghidegebb fûtési visszatérõ vizet közvetlenül a füstgáz hõcserélõn keresztül vezetik. A hatásfok növelése érdekében az alacsonyhõmérsékletû köröket célszerû a melegvíz készítéssel párhuzamosan üzemeltetni. Biztonságtechnikai intézkedés A hõcserélõt fel kell szerelni egy biztonsági szeleppel és egy nyomásmérõvel, amennyiben a kazán és a hõcserélõ között vízoldali elzárás következhet be. Semlegesítõ berendezés A kondenzációs kazánban keletkezõ kondenzvíz elvezetésénél a helyi elõírások a mértékadóak. A kazánhoz rendelhetõ semlegesítõ berendezés, amelyen keresztül a kicsapódó kondenzvíz elvezetésre kerül. Lúgos töltetben a ph-érték kb. 3,5-ös értékrõl 6,5-10-esre emelkedik. Üzemi feltételek A zavarmentes üzem biztosításához szükséges, hogy az égõt és a hozzá tartozó szerelvényeket a márkaszerviz évente legalább egyszer felülvizsgálja és karbantartsa. Vízminõség Minden kazánüzemeltetõnek vállalnia kell a felelõsséget azért, hogy hõhordozó közegként ne nyersvizet használjon. Emiatt a vízminõségnek, a vízelõkészítésnek, és mindenek elõtt folyamatos vízellenõrzésnek különleges figyelmet kell szentelni a kazán gazdaságos és zavarmentes üzeme érdekében. Emellett a vízelõkészítést nem csak a zavarmentes üzem szempontjából, hanem az egész rendszerre vonatkozó energiatakarékosságra és értékállóságra való tekintettel kell figyelembe venni. A vízelõkészítés a gazdaságosság, az üzembiztonság az élettartam növelésének és nem utolsó sorban egy kazán folyamatos üzemkészenlét megtartásának lényeges tényezõje. áttekintés Kazánház Felhívjuk a figyelmet, hogy a kazánház levegõje nem tartalmazhat halogénszénhidrogéneket, mert ez a kazán egyes alkatrészeinek idõ elõtti korrodálásához vezethet. A kazánházban porképzõdéssel járó tevékenységet végezni nem szabad, mivel a por az égõ idõ elõtti károsodásához vezethet. Ezen okokból fakadó károkra a gyártó garanciális kötelezettségei nem vonatkoznak. A kazán felállítási helyiségének fagymentesnek és jól szellõzöttnek kell lennie. Karbantartás A fûtési rendszerek energiatakarékos, hosszú élettartama érdekében az éves egy karbantartást kötelezõ elvégeztetni a márkaszervizzel. A karbantartás elmulasztása garanciamegvonással jár. Vízutánpótlásnál ügyelni kell a vízlágyítón keresztüli töltésre. A beépített iszapleválasztókat és szûrõket folyamatosan ellenõrizni és tisztítani kell. Meleg kazánra hideg vizet rátölteni tilos! Mûanyagcsöves padlófûtési rendszerek Az oxigéndiffúziótól nem mentes mûanyagcsöves padlófûtési rendszereknél a kazán és a rendszer közé hõcserélõt kell beépíteni. Melegvíztermelés A kazánokhoz melegvízkészítés céljából tetszés szerinti tároló kapcsolható. Különleges elõnyöket kínál a Logalux SU típusú álló ( l) és a Logalux L_T_ típusú fekvõ ( l) melegvíztároló. Az utóbbi, fekvõ kivitel esetén normál és erõsített fûtõcsõkígyó is rendelkezésre áll. A tárolók háromszoros, speciális felületvédelemmel ellátottak. Kazánalap A Logano Plus SB 735 kazánokat egy falazott, vagy betonozott alapra kell helyezni. A kazánalap ne érjen az oldalfalig a zajvédelem miatt. A Logano Plus 735 / 1200 kw kazán gyárilag kazánalappal kerül leszállításra katalógus 2004

19 áttekintés kondenzációs kazánok Logano plus SB 735 A felállítási hely, valamint a kazánalap kialakítása A H L Br min ) B 400 (100) L A kazánok telepítésénél ajánlott betartani a megadott minimális távolságokat. Különlegesen szûk helyre való telepítés esetén forduljon a ügyfélszolgálathoz. A megadott helytávolságokat a szerelés, a karbantartás és javítási munkálatok indokolják. A V Kazánméret Távolság Távolság Hossz Szélesség Min. Alap Beviteli Tömeg AH 1 AV 1,2 L B alapméret szélesség méretek (kw) (mm) (mm) (mm) (mm) (mm) (mm) (mm) kg (700) 2500 (900) /1120/ (800) 2500 (1100) /1120/ (800) 2500 (1100) /1170/ ) Szabályozó tartó beépítésekor 2) Az égõtõl függõ méret Hangcsillapítás A várható zajkibocsátás: db(a). A zajterhelési adatok tájékoztató jellegûek, a mérhetõ zajszintet nagyban befolyásolja a kazánház kialakítása, a kazán- és égõméret, az üzemeltetési körülmények, a füstgázelvezetés és a kéményfelépítés. A kazánokhoz a következõ hangcsillapító berendezések állnak rendelkezésre. Hang - és rezgéscsillapító kazánalap Füstgáz hangcsillapító Hang - és rezgéscsillapító kazánalap A hang és rezgéscsillapító kazánalap csökkenti a keletkezett hang és rezgés födém felé irányuló hatását. A kazánalap egy "U" profilvasból és egy hosszirányú csillapítóból áll. A hosszirányú csillapító az alap és a profilvas között helyezkedik el. A kazánalap hossza mindig illeszkedik az adott kazánmérethez. A kazán terhelése következtében a maximális kilengés kb. 5 mm. A kazán minimális rugózása miatt, valamint a csõvezetékeken történõ hangterjedés elkerülése érdekében javasolt a csatlakozó csõvezetékeket kompenzátorokkal ellátni. Füstgáz hangcsillapító A kéményen és a füstgázcsövön is terjed az égõ zajhatása. Ezt hivatott csökkenteni a füstgáz hangcsillapító. A csökkentés mértéke db(a) a füstgázoldalon és 2-3 db(a) a szomszédos helyiségekben. A kéményméretezésnél a füstgáz hangcsillapítón való nyomásesés elhanyagolható. katalógus

20 kondenzációs kazánok Logano plus SB 735 áttekintés Tervezéshez szükséges további diagramok a Logano plus SB 735 kazánokhoz Kazánhatásfok diagramgramok Készenléti veszteségek Kazánhatásfok és füstgáz-hõmérséklet A hangcsillapító kazánalap kialakítása, méretei A B L S B SO L SO Kazánméret Alaphossz Alap szél. U profil hossz U profil szél. Távolság Szélesség LSO (mm) BSO (mm) LS (mm) BS (mm) AB (mm) BB (mm) A füstgáz hangcsillapító kialakítása, méretei L1 54 ± 2 L2 76 ± 2 D1 D2 D1 D2 D3 "belsõ" "külsõ" D3 L3 L2 L1 L3 Méret Hossz L1 Hossz L2 Hossz L3 Ø D1 Ø D2 Ø D3 Tömeg (mm) (mm) (mm) (mm) (mm) (mm) ( kg) DN , , katalógus 2004

21 méretek, mûszaki adatok kondenzációs kazánok Logano plus SB 735 Logano plus SB 735 kondenzációs kazán méretei vízhiánybiztosító Méretek Kazánméret Hossz L mm LK mm LBR mm Szélesség B mm Magasság HK mm Alapkeret BGR mm LGR mm Füstgáz kilépõ HAA mm ØDAA mm Tûztér Hossz mm Ø mm Égõajtó Mélység mm HB mm Fûtõvíz elõremenõ ØVK DN HVK mm Fûtõvíz 1. visszatérõ ØRK1 DN HRK1 mm Fûtõvíz 2. visszatérõ ØRK2 DN HRK2 mm A2 mm Biztonsági elõremenõ vezeték ØVSL DN HVSL mm A1 mm Kondenzvíz kilépõ ØAKO DN HAKO mm A3 mm kazánalap esetén 40 mm-rel magasabb katalógus

22 kondenzációs kazánok Logano plus SB 735 méretek, mûszaki adatok Mûszaki adatok Kazánméret Leeresztés Ø EL DN R 1 R 1 ½ R 1 ½ HEL mm CO 2 - tartalom % 10 max. NOX tartalom NOX szegény égõvel mg/m 3 80 max. CO tartalom NOX szegény égõvel mg/m 3 60 Tömeg nettó kg kg Víztartalom l Gáztartalom l Vízoldali ellenállás mbar 4, 96 5, 66 6, 38 Max. elõremenõ vízhõmérséklet C 120* Max. üzemi nyomás bar 5, 5 Éves hatásfok % 109 Várható zajkibocsátás db(a) /30-as rendszer esetén Névleges teljesítmény teljes terhelés kw részterhelés kw Hõterhelés teljes terhelés kw 745, részterhelés kw Füstgáz hõmérséklet teljes terhelés C 45 részterhelés C 40 Füstgáz térfogatáram teljes terhelés kg/s 0, 322 0, 395 0, 489 részterhelés kg/s 0, 122 0, 150 0, 186 CO2 - tartalom % 10 75/60-as rendszer esetén Névleges teljesítmény teljes terhelés kw részterhelés kw Hõterhelés teljes terhelés kw 745, részterhelés kw Füstgáz hõmérséklet teljes terhelés C 70 részterhelés C 50 Füstgáz térfogatáram teljes terhelés kg/s 0, 320 0, 394 0, 487 részterhelés kg/s 0, 128 0, 158 0, 195 * max. üzemi hõmérséklet 102 C 5308 katalógus 2004

23 áttekintés Logano plus SB 815 kondenzációs kazánsorozat kw Áttekintés kondenzációs kazánok Logano Plus SB 815 / SB 815 LN Elõnyök Gazdaságosság - magas éves hatásfok a fûtõvízhõmérséklet, a terhelés, valamint a hõcserélõ belépési vízhõmérséklete szerint - alacsony füstgázhõmérsékletek a turbó-kondenz fûtõfelület eredményeképpen Korszerû - háromhuzamú kazán beépített füstgáz hõcserélõvel - Minden kondenzvízzel érintkezõ felület alapanyaga korrózióálló acél - széles teljesítmény tartomány (0,5-19,2 MW) - Rendelhetõ 6 és 10 bar-os kivitelben Környezetbarát - Logano S 815 LN kivitel kis tûztér terhelésû, csökkentett károsanyag kibocsátású - NOx szegény égõvel párosítva különösen csekély károsanyag kibocsátású - a belsõ hangcsillapító felületek különösen csendes üzemet biztosítanak Modern szabályozástechnika es szabályozórendszer által - két kondenzációs kazán, és egy kondenzációs kazán és egy alacsonyhõmérsékletû kazán szabályozása is megoldott a 4000-es szabályozócsaláddal Komplett szállíthatóság - teljes rendszermegoldások - kis méretek Melegvíz komfort minden feladatra - a kazán mellé állított l-es, vagy a kazán mellé fektetett l-es melegvíztároló által Hosszú élettartam - korrózióálló acélból minden füstgázzal érintkezõ felület Széleskörû égõ választék - Weishaupt és Riello NOx szegény égõk választhatók - Füstgáz hangcsillapító, égõ hangcsillapító, kazánalap is szállítható SB 815 SB 815 LN méret (kw) méret (kw) Logano SB 815 / SB 815 LN kondenzációs kazán szabályozó és égõ nélkül kis tûztérterheléssel katalógus

24 kondenzációs kazánok Logano Plus SB 815 / SB 815 LN tervezési ismeretek Kazántartozékok Szabályozó tartó jobb, vagy bal oldalra szerelve Logamatic 4000-es szabályozókhoz Égõkábel, a szabályozótartó alkalmazása esetén szükséges, 8 m Ellenkarimák elõremenõ és visszatérõ számára Hang- és rezgéscsillapító kazánalap Füstgáz hangcsillapító Egyéb fûtéstechnikai rendszerelemek árajánlat szerint méret Kazán Háromhuzamú, kondenzációs, acéllemez kazán henger alakú kialakítással kék színben, 6, vagy 10 baros kivitelben beépített korrózióálló acéllemez füstgáz hõcserélõvel. A sorozat az ipari üzemek teljesítményigényeihez igazodik. A kazán kialakításánál szempont volt az optimális tûztérterhelés és az egyenletes hõeloszlás. A tûztér kialakítása az egyenletes vízoldali körüláramlás szerint lett megtervezve. Szállítás Elõnyös a nagy homlokajtó, melyen keresztül tisztításkor és karbantartáskor az összes huzam és a tûztér is jól hozzáférhetõ. A füstgázgyûjtõ alsó és hátsó tisztítónyílással van ellátva. A kazánajtó jobbra és balra egyaránt nyitható. A 100 mm-es hõszigetelés miatt a kazán sugárzási és készenléti vesztesége igen alacsony. A tûztér figyelõ ablakot tartalmaz. Az optimális tüzelésfeltételek, az alacsony füstgázhõmérsékletek, és a megfelelõ szigetelés magas hatásfokot eredményez. Logano Plus SB 815 LN Kivitele mint SB 815, de jelentõsen alacsonyabb tûztér terhelése révén különösen kis károsanyag kibocsátású. Kazán egyben kerül szállításra hõszigeteléssel, burkolattal, égõajtóval, mûszaki dokumentációval. Tervezési ismeretek Füstgázhõmérséklet SB , , ,5 92,0 92,4 92,9 K % , , Q K /kw 5402 katalógus 2004

25 áttekintés kondenzációs kazánok Logano Plus SB 815 / SB 815 LN Tervezési ismeretek Vízoldali ellenálás Logano Plus SB 815, SB 815 LN DN DN DN DN 150 DN 250 DN 350 vízoldali ellenállás mbar DN 50 DN 80 DN 125 DN 200 DN 300 DN térfogatáram m 3 /h katalógus

26 kondenzációs kazánok Logano Plus SB 815 / SB 815 LN tervezési ismeretek Füstgázhõmérséklet SB 815 LN , / ,5 92,0 92,4 92,9 93,3 K % , , Q K/kW Olaj- gázégõ A kazánhoz illeszthetõ a szállítási terjedelem szerinti Weishaupt, ill. Riello olaj, vagy gázégõ. Üzemi feltételek A zavarmentes üzem biztosításához szükséges, hogy az égõt és a hozzá tartozó szerelvényeket a márkaszerviz évente legalább egyszer felülvizsgálja és karbantartsa. Vízminõség Minden kazánüzemeltetõnek vállalnia kell a felelõsséget azért, hogy hõhordozó közegként ne nyersvizet használjon. Emiatt a vízminõségnek, a vízelõkészítésnek, és mindenek elõtt folyamatos vízellenõrzésnek különleges figyelmet kell szentelni a kazán gazdaságos és zavarmentes üzeme érdekében. Vízminõségi elõírásaink a fejezet végén található. Kazánház Felhívjuk a figyelmet, hogy a kazánház levegõje nem tartalmazhat halogénszénhidrogéneket, mert ez a kazán egyes alkatrészeinek idõ elõtti korrodálásához vezethet. A kazánházban porképzõdéssel járó tevékenységet végezni nem szabad, mivel a por az égõ idõ elõtti károsodásához vezethet. Ezen okokból fakadó károkra a gyártó garanciális kötelezettségei nem vonatkoznak. A kazán felállítási helyiségének fagymentesnek és jól szellõzöttnek kell lennie. Karbantartás A fûtési rendszerek energiatakarékos, hosszú élettartama érdekében az éves egy karbantartást kötelezõ elvégeztetni a márkaszervizzel. A karbantartás elmulasztása garanciamegvonással jár. Vízutánpótlásnál ügyelni kell a vízlágyítón keresztüli töltésre. A beépített iszapleválasztókat és szûrõket folyamatosan ellenõrizni és tisztítani kell. Meleg kazánra hideg vizet rátölteni tilos! Hangcsillapítók A Logano Plus SB 815 (LN) kazánok zajcsillapítás céljából hangcsillapító kazánalappal, füstgáz hangcsillapítóval, valamint égõ hangcsillapítóval együtt is szállítható. A kazánok és a rendszer közé gumikompenzátor beépítése szükséges katalógus 2004

27 méretek, mûszaki adatok kondenzációs kazánok Logano Plus SB 815 / SB 815 LN Logano Plus SB 815 /SB 815 LN helyszükséglete H1 H2 l1 l2 b1 B2 A kazánok telepítésénél ajánlott betartani a megadott minimális távolságokat. Különlegesen szûk helyre való telepítés esetén forduljon a ügyfélszolgálathoz. A megadott helytávolságokat a szerelés, a karbantartás és javítási munkálatok indokolják. Kazánméret Kazánméret Kazánház mérete Ajtónyitás iránya 1 Beviteli szélesség S 815 S 815 LN I1 2 I2 H1 bal jobb B2 H2 kw kw mm mm mm mm mm mm mm egyedi méret egyedi méret egyedi méret egyedi méret egyedi méret egyedi méret egyedi méret egyedi méret egyedi méret egyedi méret egyedi méret egyedi méret egyedi méret a füstgázhõcserélõ csatlakozó vezetékei miatt a megadott helyszükséglet 300 mm-rel nagyobb lehet 2 égõfüggõ katalógus

28 kondenzációs kazánok Logano Plus SB 815 / SB 815 LN méretek, mûszaki adatok Logano S 815 / kw kazán mûszaki adatai L LK VK A2 RK A1 VSL A3 BF HF A4 250 HK kW Handloch nicht bei esetén Kesselgr nincs HB HWT AKO ELA ELK BWT HRWT HVWT BGR B 80 LGR Mûszaki adatok Kazánméret Névleges teljesítmény (H gáz) kw Névl.hõcserélõ 30 C-os belépésnél kw teljesítmény 60 C-os belépésnél Hossz 2 L mm LK mm Magasság HF mm HK mm Szélesség BF mm B mm Tûztér Hossz mm Ø mm Égõajtó Mélység mm HB mm LGR mm Alapkeret BGR mm U-Profil mm Füstgáz kilépõ ØAA mm külön táblázat szerint Hõcserélõ elõremenõ HVWT mm Hõcserélõ visszatérõ HRWT mm Csonkok VK/RK/VSL DN külön táblázat szerint A1 mm Távolság A2 mm A3 mm A4 mm Leeresztés ELK DN ELA DN ¾" ¾" ¾" ¾" ¾" ¾" ¾" ¾" ¾" Üzemi tömeg 1 t 2,7 4,4 5,2 6,3 7,7 8,6 9,9 12,3 14,0 Szállítási tömeg 6bar t 1,7 2,3 2,9 3,6 4,7 5,2 6,0 7,6 8,6 Szállítási tömeg 10bar t 1,9 2,5 3,3 4,0 5,0 5,5 6,5 7,9 9,4 Víztartalom m 3 0, 68 1, 1 1, 4 1, 8 2, 0 2, 3 2, 6 3, 4 3,8 Gáztartalom m 3 0, 80 1, 77 2, 29 3, 19 4, 16 4, 95 6, 04 7, 47 8, 90 Füstgázhõ- 30 C-os belépésnél C mérséklet 60 C-os belépésnél C CO2 tartalom gáz % 10, 5 max. NOx tartalom NOx szegény égõvel mg/m 3 80 max. CO tartalom NOx szegény égõvel mg/m 3 60 Rendelkezésre álló nyomás Pa 0 Füstgáz hõcserélõ térfogatárama m N3 /h , 7 107, Füstgáz hõcserélõ vízold. ellenállás mbar Füstgázoldali ellenállás mbar 5, 4 6, 9 7, 6 10, 2 9, 2 11, 6 12, 6 11, 9 15, 2 Elõremenõ max. vízhõmérséklet C Max. üzemi nyomás bar Komplett (6 baros kivitel) égõvel, burkolattal, szabályozóval, szerelvényekkel, csõvezetékekkel 2 Égõgyártótól függõ érték 3 Biztonsági hõmérséklet határ. Maximális elõremenõ vízhõmérséklet a biztonsági határ - 18 K (Logamatic szabályozó). 4 Külön kérésre nagyobb nyomástartományú berendezés is rendelhetõ 5406 katalógus 2004

29 méretek, mûszaki adatok kondenzációs kazánok Logano Plus SB 815 / SB 815 LN Logano S 815 / kw kazán mûszaki adatai Mûszaki adatok Kazánméret Névleges teljesítmény (H gáz) kw Névl.hõcserélõ 30 C-os belépésnél kw teljesítmény 60 C-os belépésnél kw Hossz L mm LK mm Magasság HF mm HK mm Szélesség BF mm B mm Tûztér Hossz mm Ø mm Égõajtó mm HB mm Alapkeret LGR mm BGR mm U-Profil mm Füstgáz ØAA mm külön táblázat szerint Hõcserélõ elõremenõ HVWT mm Hõcserélõ visszatérõ HRWT mm Csonkok VK/RK/VSL DN külön táblázat szerint A1 mm Távolság A2 mm A3 mm A4 mm Leeresztés ELK DN ELA DN 1" 1" 1" 1" 1" 1" 1" 1" Üzemi tömeg 1 t 17,7 20,0 23,4 28,3 33,1 41,5 55,4 64,6 Szállítási tömeg 6bar t 10,6 12,7 14,7 17,5 20,3 24,7 32,0 36,3 Szállítási tömeg 10bar t 11,7 13,9 16,9 19,9 22,6 28,7 33,5 41,7 Víztartalom m 3 5, 6 6, 7 8, 0 10, 1 12, 0 15, 9 22, 4 27, 3 Gáztartalom m 3 11, 55 14, 41 17, 03 14, 10 17, 18 22, 23 27, 64 34, 46 Füstgázhõ- 30 C-os belépésnél C mérséklet 60 C-os belépésnél C CO2 tartalom gáz % 10, 5 max. NOx tartalom NOx szegény égõvel mg/m 3 80 max. CO tartalom NOx szegény égõvel mg/m 3 60 Rendelkezésre álló nyomás Pa 0 (50) 2 Füstgáz hõcserélõ térfogatárama m N3 /h Füstgáz hõcserélõ vízold.ellenállás mbar Füstgázoldali ellenállás mbar 14, 3 14, 2 15, 5 16, 6 17, 3 17, 3 13, 4 13, 1 Elõremenõ max. vízhõmérséklet C Max. üzemi nyomás bar Komplett (6 baros kivitel) égõvel, burkolattal, szabályozóval, szerelvényekkel, csõvezetékekkel 2 Égõgyártótól függõ érték 3 Biztonsági hõmérséklet határ. Maximális elõremenõ vízhõmérséklet a biztonsági határ - 18 K (Logamatic szabályozó). 4 Külön kérésre nagyobb nyomástartományú berendezés is rendelhetõ katalógus

30 kondenzációs kazánok Logano Plus SB 815 / SB 815 LN mûszaki adatok Logano S 815 teljesítménytõl függõ csonkméretek Kazán elõremenõ / visszatérõ vezetékek mérete Méret Max. méret/kazánméret Névleges teljesítményben (kw) DN T=15K T=20K T=30K T=40K 32 - < 112 < 149 < 225 < >112 < 175 >149 < 235 >225 < 352 >300 < >175 < 275 >235 < 367 >352 < 550 >470 < >275 < 465 >367 < 620 >550 < 931 >734 < DN 80/kazánméret 650 >465 < 705 >650 < 940 >931 < 1410 >1241 < DN 100/kazánméret 1000 >705 < 1102 >940 < 1469 >1410 < 2204 >1881 < DN 125/kazánméret 1350 >1102 < 1722 >1469 < 2296 >2204 < 3444 >2938 < DN 150/kazánméret 1900 >1722 < 2479 >2296 < 3306 >3444 < 4959 >4592 < DN 200/kazánméret >2479 < 4408 >3306 < 5877 >4959 < 8816 >6612 < DN 250/kazánméret >4408 < 6887 >5877 < 9183 >8816 < >11755 < DN 300/kazánméret >6887 < 9918 >9183 < >13775 < >18367 < DN 350/kazánméret >13224 < DN 400/kazánméret >18000 < Elõremenõ biztonsági vezeték mérete Max. lefúvási Max. kazánteljesítmény nyomás bar kw 2, , , , , , , méret DN 20 DN25 DN80 DN32 DN40 DN 50 DN65 DN 80 DN100 DN125 DN150 Füstgáz hõcserélõ méretei Kazánméret VWT/RWT Kondenzátum kilépõ Füstgáz kilépõ Füstgáz kilépõ méret DN AKO BWT x HWT mm DN mm " 510 x " 600 x " 690 x " 750 x " 850 x " 890 x " 930 x " 1000 x 685 külön táblázat szerint " 1110 x " 1300 x ½" 1350 x ½" 1550 x ½" 1600 x ½" 1750 x " 1900 x " 2050 x " 2200 x katalógus 2004
