1 5. Falazott szerkezetű épületek méretezése, a földrengésre történő méretezés elve TARTALOM: Az Eurocode szabványrendszer. Földrengés: Adatok, tervezési szempontok, módszerek. 1 1

2 Az Eurocode-ok Bevezetve: december 31. Az Eurocode-ok tartalma, felépítése EN 1990 EN 1991 Alapelvek Terhek EN , EN 1999 Szerkezeti elemek méretezése építőanyagonként EN 1997 Geotechnikai tervezés EN 1998 Méretezés földrengésre MSZ EN XXXX 2

3 Az Eurocode-ok tartalma, felépítése Nemzeti Melléklet: A nemzeti sajátosságokat tartalmazza,de csak a szabványban meghatározott esetekben. Lefordított szabvány: A szabvány része! Angol nyelvű szabvány: MSZE 2XXXX Földrengés Adatok, tervezési szempontok. 3

4 A földrengések nem ölnek meg embereket, az összeomló épületek azonban igen. Charles Richter A földrengés nem olvas szabványt. Paulay Tamás Általános szabályok, épületek (197 oldal) 1. fejezet: Általános szempontok 2. fejezet: Határállapotok 3. fejezet: Talajjellemzők, szeizmikus hatások 4. fejezet: Épületek tervezése 5. fejezet: Vasbetonszerkezetekre vonatkozó előírások 6. fejezet: Acélszerkezetekre vonatkozó előírások 7. fejezet: Öszvérszerkezetekre vonatkozó előírások 8. fejezet: Faszerkezetekre vonatkozó előírások 9. fejezet: Falazott szerkezetekre vonatkozó előírások 10. fejezet: Szeizmikus szigetelés 4

5 Változások: az építési törvénybe bekerült, hogy tartószerkezeteink földrengéssel szemben kellő biztonsággal kell, hogy rendelkezzenek az újabb geofizikai kutatások szerint Magyarország szeizmicitása lényegesen erősebb, mint azt korábban gondolták: körülbelül magnitúdójú földrengésre kell felkészülni életbe lépett az Eurocode-8 Néhány országban a kipattanó földrengések várható gyakorisága [Georisk, Dulácska] Földrengések száma évente, amelyek nagysága meghaladja az M magnitúdót (egy millió km -re) Anglia Magyarország Nyugat USA, Görögország Fülöpszigetek Japán Kelet USA Magnitúdó, M 5

6 Fontosabb magyarországi földrengések Magyarország Földrengés Információs Rendszere (FIR). GEORISK KFT Földrengés van hazánkban is!!!!!! Idő Hely M 456. szept. 7. Szombathely jún. 28. Komárom ápr. 22. Komárom jan. 14. Mór máj.27. Mór júl.1. Komárom jún.21. Jászberény júl. 8. Kecskemét jan.31. Eger jan.12. Dunaharaszti aug.15. Berhida 4.9 Hazai földrengések Dátum Hely Magnitúdó, M EMS intenzitás Kár mértéke Oroszlány 4,7 VI MFt épületkár Eger 2,5 III. Nincs kár Gánt 2,8 III. Nincs kár Heves 4,7 VI. 600 MFt épületkár Tenk 2,9 III. Nincs kár Tarnabod 2,0 III. Nincs kár Változott a hazánkban várható földrengések geofizikai megítélése. 12 6

7 A földrengés keletkezése: a b törésvonal Rengéshullámok: Jellemzésük: - gyorsulás - sebesség - amplitúdó A talajfelszín vízszintesen és függőlegesen is mozog. P P S R P

8 A talaj mozgása Falsíkra merőleges hajlítás Vízszintes rezgés A talaj mozgása Függőleges rezgés A talaj mozgása A talaj Csavaró rezgés mozgása A talajmozgás hatása az épületre: Rezgés Vízszintes talajmozgás. A szeizmikus hatás iránya Hajlítás Nyírás Tömegerők, Mozgások, Igénybevételek, Károsodás, tönkremenetel lehetősége. A födémek szerepe: Vízszintes és csavaró rezgés: a tömegerők szétosztása a merevítő elemek között. Függőleges rezgés: a tömegerők felvétele és továbbítása a függőleges tartószerkezetekre. Falazott szerkezetű épületek jellegzetes károsodásai földrengés hatására. Nyírás Hajlítás 15 8

9 A földrengés hatásának mértéke, erőssége: Magnitúdó: pl.: Richter-féle magnitúdó: - M=log A; (A a mért amplitúdó µm-ben); - maximális értéke: M = 9. Intenzitás skála: pl.: MCS-1917; MSK-1964, 1976, 1978; újabban EMS-1992, fokozatúak; figyelembe veszik a földrengés emberre, tárgyakra természetre gyakorolt hatását és az épületekben okozott kár mértékét. Talajgyorsulás: - A méretezés alapadata; függ az iránytól és a talajtól. Hazánk zónatérképe: A VESZÉLY! A vízszintes maximális talajgyorsulás, a gr, sziklán. 9

10 A szeizmicitás mértéke: Zóna Szeizmicitás Méretezés 1. zóna alacsony 2-3. zóna 4-5. zóna mérsékelt egyszerűsített módszer az EN 1998 szerint tervezés az EN 1998 szerint Ausztráliában hasonló a helyzet, de az 1989-es Newcastle- i földrengés óta része a tervezésnek a földrengésre való méretezés. A földrengés hatásának mértéke, erőssége: EMS M a g /g 2.zóna 3.zóna 4-5.zóna I. 0,4 II. 1,5 < 0,001 III. 2,5 0,001 0,007 IV. 3,5 0,006 0,03 V. 4,4 0,015 0,06 VI. 5,2 0,03 0,15 VII. 6,0 0,07 0,36 VIII. 6,7 0,15 0,71 IX. 7,4 0,30 1,53 X. 8,0 0,51 3,06 XI. 8,5 1,53 3,56 XII. 8,9 > 2,

11 Európai Makroszeizmikus Skála (EMS): Európai Makroszeizmikus Skála (EMS): VII. fokozat: Károkat okoz - A legtöbb ember megrémül, és a szabadba menekül. - Bútorok elmozdulnak, a polcokról sok tárgy leesik. - Tégla épületek: nagy, hosszú repedés a legtöbb falon; válaszfalak, végfalak, kémények ledőlnek. - Vasbeton épületek: repedések oszlopokon, gerendákon, falakon; repedések válaszfalakon, kitöltő falakon; burkolat és vakolat hullás. 11

12 Koncepcionális tervezés Az épület szeizmikus viselkedését, a várható károk jellegét, mértékét jelentősen befolyásolja az ÉPÍTÉSZETI KIALAKÍTÁS, az anyagok és a kivitelezés minősége mellett. Alapelvek: - egyszerűség, szimmetria és szabályosság alaprajzban; - szabályosság a magasság mentén; - folytonosság a teherbírásban, merevségben; - redundancia és robosztus viselkedés; - merev födémek; - megfelelő alapozás. Koncepcionális tervezés Még a legtudományosabb számítások és igen részletes statikai tervezés sem tudja ellensúlyozni a tartószerkezet szeizmikus koncepcionális tervezésének hibáit ill. hiányosságait! Szoros együttműködés szükséges az építész és a statikus között a tervezés kezdeti fázisától kezdve! 12

13 Koncepcionális tervezés A földrengésre méretezett szerkezetek költsége függ: a tervezési szemlélettől, az alkalmazott módszerektől. Új tervezési módszerek, amelyekből választani kell!! Idő + tudás + többlet tervezési díj!! Nincs jelentős többletköltség az új módszereknek köszönhetően! Kapacitástervezés: a nem-lineáris szerkezeti viselkedés figyelembevétele. Válaszspektrum analízis alapgondolat egy szabadságfokú rendszer Az egy szabadságfokú rendszer egyértelműen jellemezhető a rezgésidejével és a csillapítási mértékével u Tn = 2π m k a g T = 1, 2, 3 sec n ξ=

14 0.4 g a g g 0 a g,max =3.13 m/sec 2 Válaszspektrum analízis alapgondolat egy szabadságfokú rendszer Az egy szabadságfokú rendszer egyértelműen jellemezhető a rezgésidejével és a csillapítási mértékével u (a) (b) (c) (d) (e) 0.4 g a g g a g,max =3.13 m/sec 2 u, mm t=4.8 t=6.4 t=6.0 D= sec sec u max = 113 u max = 137 u max = 275 D= u max, (mm) D= 137 D= 275 ξ=0.05 ξ=0.05 T =1 sec n T =2 sec ξ=0.05 T n=3 sec t n t t t T sec n t a g T = 1, 2, 3 sec n ξ=0.05 Válaszspektrum analízis egy szabadságfokú rendszer a g u T = 1, 2, 3 sec n ξ=0.05 Elmozdulási válasz spektrum 14

15 (e) (f) S e=dω n = D 4π 2, m/sec 2 10 T D= u max, (mm) D= Válaszspektrum analízis D= 137 n 2 D= 275 egy szabadságfokú rendszer T sec n T sec n Elmozdulási válasz spektrum (Pszeudó) gyorsulási válasz spektrum 2 n F = mdω = ms A görbét ξ=5% csillapításhoz határoztuk meg. Más csillapításhoz ettől eltérő görbe tartozik. Viselkedési tényező; q Rugalmas határ Maximális ellenállás Tönkremenetel F F F d Fmax e a g u u T = 1, 2, 3 sec n ξ= F = ku = m u ω n ω n = Növekvő károk és elmozdulás A teljes terhelési folyamatot végig követjük. Megállapítható a tönkremenetel helye és módja is. Meghatározható a szerkezet viselkedési tényezője és duktilitása. k m 15

16 Viselkedési tényező; q Viselkedési tényező: Duktilitás: Viselkedési tényező; q Viselkedési tényező: Duktilitás: - A két szerkezetnek azonos a merevsége és így a sajátrezgés ideje is. - Használjuk az azonos elmozdulások törvényét. A nagyobb teherbírású szerkezethez kisebb duktilitás is elegendő. - A teherbírás csökkentése növeli a duktilitási igényt. - Rugalmas szerkezetnél nincs duktilitási igény (µ=1), de nagy teherbírás szükséges. 16

17 Rugalmas S e (T n ) és tervezési S d (T n ) (pszeudó) gyorsulási válasz spektrum 2.5 a g S 2.5 a g S q S talajszorzó a talaj hatását veszi figyelembe S e S d 0.2 a g A válaszspektrum függvények a talaj hatásának figyelembevételével: a szerkezet rezgésideje T 34 17

18 Alapkövetelmények az emberi élet kioltását el kell kerülni, még igen nagy (ritkán bekövetkező) földrengés esetében is, korlátozni kell a bekövetkező károkat (ez különösen fontos gyakran bekövetkező földrengések esetében), biztosítani kell, hogy létfontosságú létesítmények használhatóak maradjanak. I. II. III. IV. Fontossági tényező Épületek fontossági osztályai és fontossági tényezői Teherbírási követelmény (no-collapse requirement) Korlátozott károk követelménye (damage limitation requirement) Fontossági tényező Az emberek biztonsága szempontjából kisebb jelentőségű (pl. mezőgazdasági) épület Átlagos épület, amely nem tartozik a másik három kategóriába Épületek amelyek összeomlása különösen veszélyezteti az emberi életeket (iskolák, gyülekezési helyek, kulturális létesítmények) Épületek, amelyek épsége elsőrendű fontosságú egy földrengés alatt (kórházak, tűzoltóságok, erőművek) γ I

19 Táblázatos módszer egyszerű falazott szerkezetű épületekhez Előny: + egyszerű, kényelmes módszer + gyors + nem igényel speciális tudást Hátrány: - konzervatív módszer - korlátok a szilárdságra és a szintszámra - korlát a PGA-ra Egyszerűsített ellenőrzés (1): Nem szükséges számítással ellenőrizni a megfelelőséget. Lehetséges, ha: 1. Az épület I. és II. fontossági osztályú 2. Anyagok: az EN 1998 szerint 3. Kialakítás: az EN 1998 szerint 4. Egyszerű falazott épület: előírt: a g S és a minimális merevítőfal terület (A min ) építhető szintszám (n) 19

20 Egyszerűsített ellenőrzés (2): Falazóelem: - vasalatlan fal: f b, min = 12 N/mm 2 - vasalt és közrefogott fal: f b, min = 5 N/mm 2 Alaprajz: - közelítőleg szabályos - oldalarány > 0,25 - téglalaphoz képesti ki és beugrások legfeljebb 15 % Egyszerűsített ellenőrzés (3): Merevítőfalak: - majdnem szimmetrikus, kétirányú elrendezés - legalább két - két merevítőfal egymásra merőleges irányban, a hosszuk az adott épülethossz 30%-a - egyirányú merevítőfalak közötti távolság legalább az adott épülethossz 70%-a - a függőleges teher 75%-át a merevítőfalakra kell hárítani. - a merevítőfalnak végig kell mennie az épület teljes magasságán 20

21 Egyszerűsített ellenőrzés (4): Vasalatlan fallal készülő épületek szintszáma: 2. Földrengési zónában: max 4 szint - az egyirányú merevítőfalak keresztmetszeti területe: 1 szint: 2%, 2 szint: 2%, 3 szint: 3%, 4 szint: 5% 3. Földrengési zónában: max 3 szint - az egyirányú merevítőfalak keresztmetszeti területe: 1 szint: 2%, 2 szint: 2,5%, 3 szint: 5% 4. Földrengési zónában: max 2 szint - az egyirányú merevítőfalak keresztmetszeti területe: 1 szint: 3,5%, 2 szint: 5% Egyszerűsített válaszspektrum módszer helyettesítő terhek módszere erő alapú Előny: + egyszerű, kényelmes módszer + nem igényel bonyolult, numerikus számítást; kézzel is lehet + könnyen érthető Hátrány: - konzervatív módszer - korlátozott a teherbírás tartalékok kihasználása (q) - nincs vagy korlátozott a sajátfrekvencia számítás = plató 21

22 Válaszspektrum egy szabadságfokú rendszer nem lineáris F b F b rezgésidő meghatározása: T n rugalmas válaszspektrum: S e viselkedési tényező, q tervezési válaszspektrum: S d víszintes eltolóerő: F b = m S d Helyettesítő vízszintes terhek 2F b / H módszere F b = S m λ d H H j m ΣH m Az alapnyíróerő meghatározása (F b =S d m) (λ általában 1) F = S m λ A terhek szétosztása lineáris lengésalakot (lásd fenn) vagy az első lengésalakot feltételezve Szerkezet számítása ezekre a terhekre j j F b j b m j m 1 d j 1 H 1 H j 22

23 Válaszspektrum módszer erő alapú Előny: + pontosabb, mint az egyszerűsített válaszspektrum módszer + több lengésalak hatását veszi figyelembe (falazott szerkezeteknél nem túl fontos) Hátrány: - bonyolult számítási eljárás - korlátozott a teherbírás tartalékok kihasználása (q) - majdnem lehetetlen elvégezni szoftver nélkül Válaszspektrum több szabadságfokú rendszer n j rezgésidők és rezgésalakok meghatározása: T i, Φ i, viselkedési tényező, q tervezési válaszspektrum: S d modális tömegek számítása: m * i víszintes eltolóerők: F bi = m i* S d (T i ) terhek szétosztása minden módusban hatások (igénybevételek) számítása statikus teherből hatások összegzése p p 1 ω 1 p 2 ω 2 p 3 ω 3 n1 p j1 p 11 p n2 p j2 p 12 F S T m* * * b1 = d( 1) 1 Fb2 = Sd( T2) m2 Fb3 = Sd( T3) m3 p n3 p j3 p 13 23

24 j Válaszspektrum analízis Több szabadságfokú rendszer végeredmény A szerkezet első három rezgésalakja: n Φ n1 Φ j1 Φ 11 ω 1 Φ n2 Φ j2 Φ 12 ω 2 Φ n3 Φ j3 Φ 13 alapnyírőerő modális gyorsulási A földrengésterhek: tömeg válasz p p 1 ω 1 p 2 ω 2 p 3 ω 3 n n1 j p j1 p 11 ω 3 p n2 Eltolás vizsgálat; Pushover p j2 p 12 F m * bi = i Sd F S T m* * * b1 = d( 1) 1 Fb2 = Sd( T2) m2 Fb3 = Sd( T3) m3 p n3 p j3 p 13 n i= 1 * m i = m elmozdulás alapú Előny: + valósághű szerkezeti modell + a nem-lineáris teherbírás tartalékot teljesen kihasználja + elvégezhető akkor is, ha a többi módszer nem működik Hátrány: - komplex nem-lineáris számítási eljárás - szoftver nélkül nem használható - pontos anyagtörvény szükséges 24

25 Eltolás vizsgálat; Pushover Rugalmas határ Maximális ellenállás Tönkremenetel F F F d Fmax 1. Az eltoló erők megoszlásának megállapítása. 2. Nem-lineáris eltolás vizsgálat. 3. Az idealizált kapacitásgörbe megállapítása. 4. A szeizmikus követelmények EC8 szerint. 5. A célelmozdulás. Eltolás vizsgálat; Pushover Azonos elmozdulás: A célelmozdulás: Azonos energia: 25

26 Időfüggvény szerinti vizsgálat; Time history analysis Tervezésre nem használható! Csak kutatási célra! A módszerek összehasonlítása ERŐFESZÍTÉS, FÁRADTSÁG - Táblázatos módszer HATÉKOMYSÁG 26

27 A módszerek összehasonlítása ERŐFESZÍTÉS, FÁRADTSÁG - Egyszerűsített válaszspektrum módszer - Táblázatos módszer A módszerek összehasonlítása ERŐFESZÍTÉS, FÁRADTSÁG - Válaszspektrum módszer - Egyszerűsített válaszspektrum módszer - Táblázatos módszer HATÉKOMYSÁG HATÉKOMYSÁG 27

28 A módszerek összehasonlítása ERŐFESZÍTÉS, FÁRADTSÁG - Eltolás vizsgálat - Válaszspektrum módszer - Egyszerűsített válaszspektrum módszer - Táblázatos módszer A módszerek összehasonlítása ERŐFESZÍTÉS, FÁRADTSÁG - Időfüggvény szerinti vizsgálat - Eltolás vizsgálat - Válaszspektrum módszer - Egyszerűsített válaszspektrum módszer - Táblázatos módszer HATÉKOMYSÁG HATÉKOMYSÁG 28

29 Anyagok: Falazóelem: Minimális nyomószilárdság (szabványos nyomószilárdság): fekvőhézagra merőlegesen: f b,min = 5 N/mm 2 fekvőhézaggal párhuzamosan, a fal síkjában: f bh,min = 2 N/mm 2 Alacsony szeizmicitás esetén nem kell betartani a fentieket. Habarcs: vasalatlan-, közrefogott falak: f m,min = 5 N/mm 2 vasalt falak: f m,min = 10 N/mm 2 Fal: kitöltött állóhézaggal, kitöltetlen állóhézaggal, kitöltetlen állóhézag mechanikus kapcsolattal (N.A.!) Vasalatlan falazott szerkezetek: - Jelemző: kicsi húzószilárdság, alacsony duktilitás - DCL duktilitási osztályban használható - nem használható, ha a g S > a g, urm = 0,2g (N.A.) (hazánkban minden zónában használható lakóépülethez) 29

30 Viselkedési tényező: Vasalatlan fal, EN1996 q = 1,5 Vasalatlan fal, EN1998 q = 1,5-2,5 Közrefogott fal q = 2,0-3,0 Vasalt fal q = 2,5-3,0 Szabálytalan magassági elrendezés esetén: q = max{1,5; 0,8 q} Szerkezet analízis: - Merevség: hajlítási + nyírási merevség (berepedt merevség = 0,5 repedésmentes merevség) - Nyílássoros falaknál keretmodell használható. - Parapet átkötésnek vehető, ha kiváltóhoz és koszorúhoz csatlakozik és kötésben van a környező falakkal. - Csekély mértékben átrendezhető a lineáris analízisben kapott alap-nyíróerő.! 30

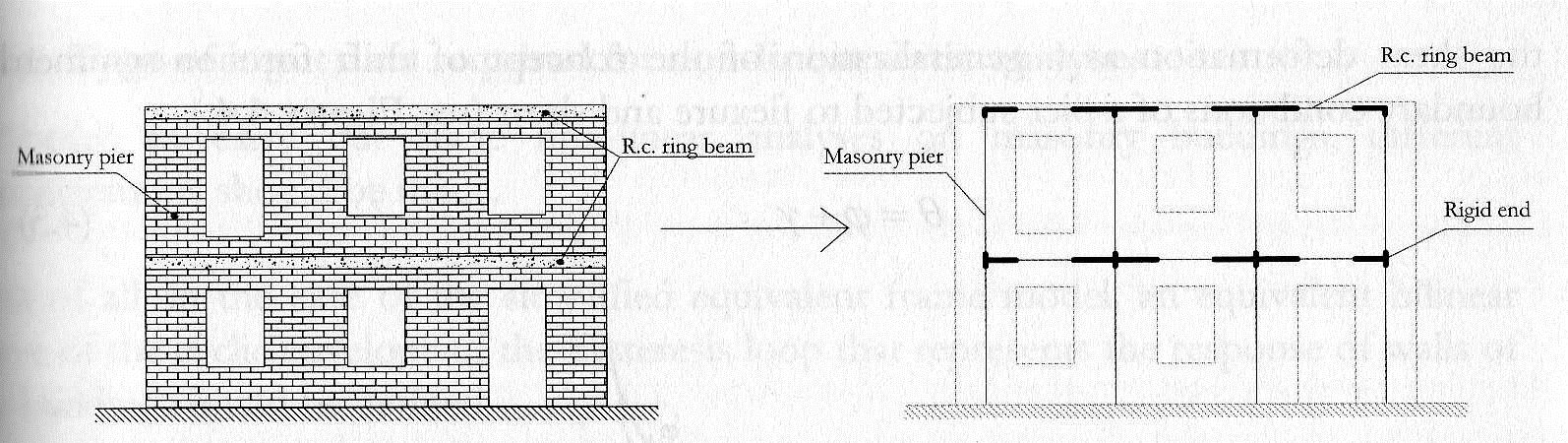

31 Falazott fal Szerkezet analízis: - Nyílássoros falaknál keretmodell használható. Vb. koszorú Falazott fal Részletek kialakítása (1): Az épület összekapcsolt falakból és födémekből áll. - kapcsolat: vasbeton koszorú, acél falkapcsok - bármilyen födém használható, ha a tárcsahatás és a folytonos kapcsolat biztosított Merevítőfalak: két irányban - vastagság: t ef > t ef,min - karcsúság: h ef /t ef > (h ef /t ef ) max - falhossz / nyílásmagasság: l/h > (l/h) min másodlagos elemeknek tekintendők azok a falak, amelyek nem elégítik ki a fentieket. Vb. koszorú Vasalatlan falak: - max. 4,0 m - ként vízszintes koszorú kell a falba a magasság mentén, minimális vasalás 2 cm 2. Merev rész 31

32 Részletek kialakítása (2): Közrefogott falak: - a közrefogó koszorúkat össze kell kötni és a fő szerkezethez kell kapcsolni. - a kibetonozást a fal építésével egy időben kell elvégezni. - méret: min. 15 x 15 cm. - függőleges koszorúk: a nyílások (> 1,5 m 2 ) két oldalán, fal keresztezésnél, a fal mentén legfeljebb 5 m -ként. - vízszintes koszorúk: födémszinten és legfeljebb 4,0 m - ként a magasság mentén. - minimális vasalás: max.{300 mm 2 ; 1%} 32

33 Részletek kialakítása (3): Vasalt falak: - acél B vagy C osztályú. - vízszintes vasalás: fekvőhézagban, horonyban, legfeljebb 600 mm-ként. Minimális vasalás: nagyobb 0,05%}. - függőleges vasalás: a szabad széleken, fal keresztezésnél, a fal mentén legfeljebb 5 m -ként. - minimális vasalás: legalább 200 mm 2. - kengyelezés: átmérő > 5 mm, kiosztás < 150 mm. Részletek kialakítása (4): Merevítő falak: Vasalatlan fal: t ef, min = 240 mm, (h ef /t ef ) max = 12, (l/h) min = 0,4 Ha t ef, = 250 mm, h ef = 3,00 m, h = 2,20 m, l = 880 mm Ha t ef, = 380 mm, h ef = 4,56 m, h = 2,50 m, l = 1000 mm Vasalatlan fal, alacsony szeizmicitás: t ef, min = 170 mm, (h ef /t ef ) max = 15, (l/h) min = 0,35 Ha t ef, = 250 mm, h ef = 3,75 m, h = 2,20 m, l = 770 mm Ha t ef, = 380 mm, h ef = 5,70 m, h = 2,50 m, l = 880 mm 33

34 Ellenőrzés: Számítással kell igazolni, kivéve egyszerű épületeknél. Számítás EN szerint: - a falazat biztonsági tényezője: γ M = max. {2/3 γ M ; 1,5} - az acél biztonsági tényezője: γ s = 1,0 34
