ELTE Fizikai Intézet. FEI Quanta 3D FEG kétsugaras pásztázó elektronmikroszkóp
|
|
- Zita Szilágyi
- 7 évvel ezelőtt
- Látták:
Átírás
1 ELTE Fizikai Intézet FEI Quanta 3D FEG kétsugaras pásztázó elektronmikroszkóp

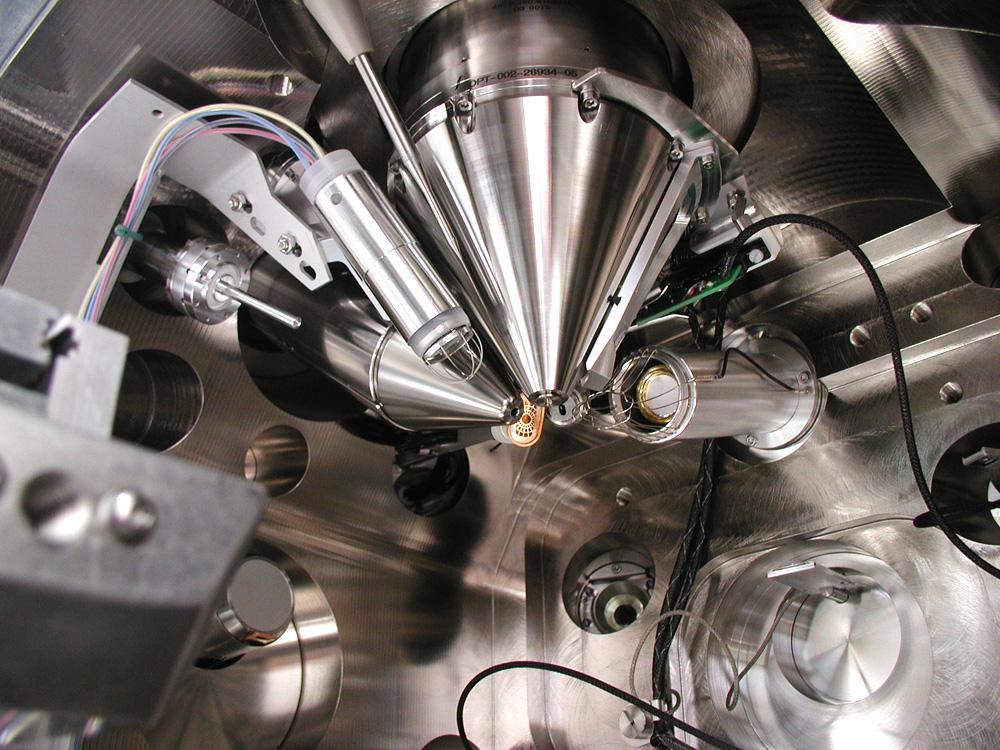

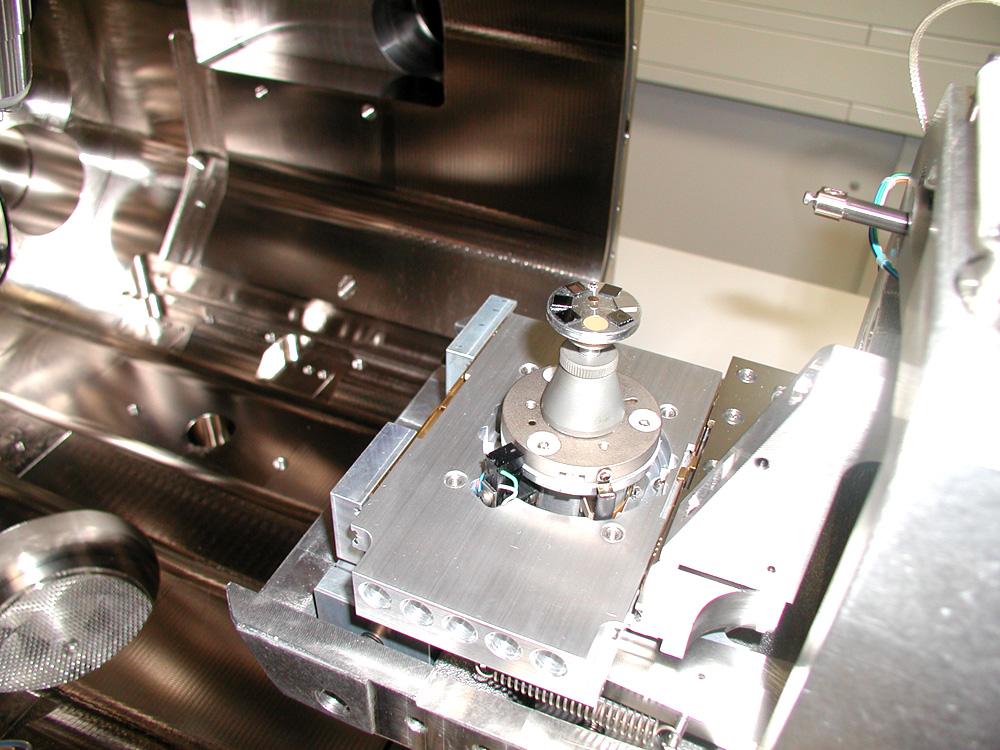

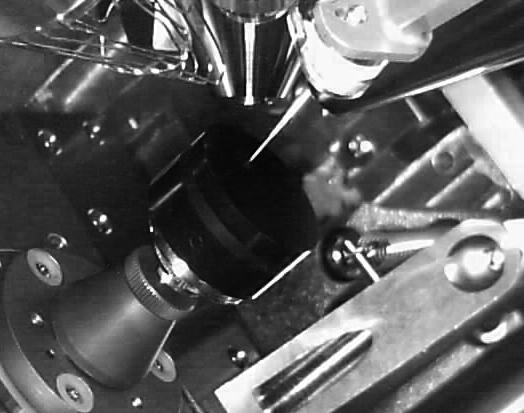

2 mintatartó mikroszkóp nyitott ajtóval
3
4 Fő egységek 1. Elektron forrás 10-7 Pa 2. Mágneses lencsék 10-5 Pa 3. Pásztázó mágnesek 4. Detektorok?

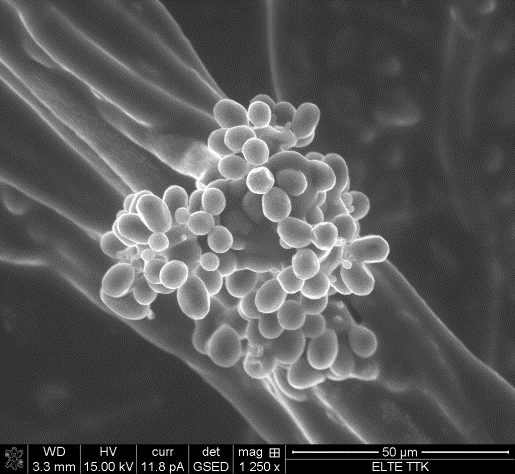

5 Hagyományos vákumm üzemmódban: 10-3 Pa csak vezető mintàk! Alacsony-vákuum üzemmódban: Pa szigetelő minták Környezeti üzemmódban: Pa biológiai minták hőmérséklet-nyomás folyadék-gáz görbén mozog
6 1. A minta elektronforrás felőli oldalán kiváltott termékeket használjuk a képalkotáshoz 2. A pásztázás elvét használjuk 3. Fókuszált nyaláb pásztázza a minta felületét. A kiváltott termék (szekunder elektron, visszaszórt elektron, röntgen foton) mennyiségét mérjük pixel fényességét ez adja

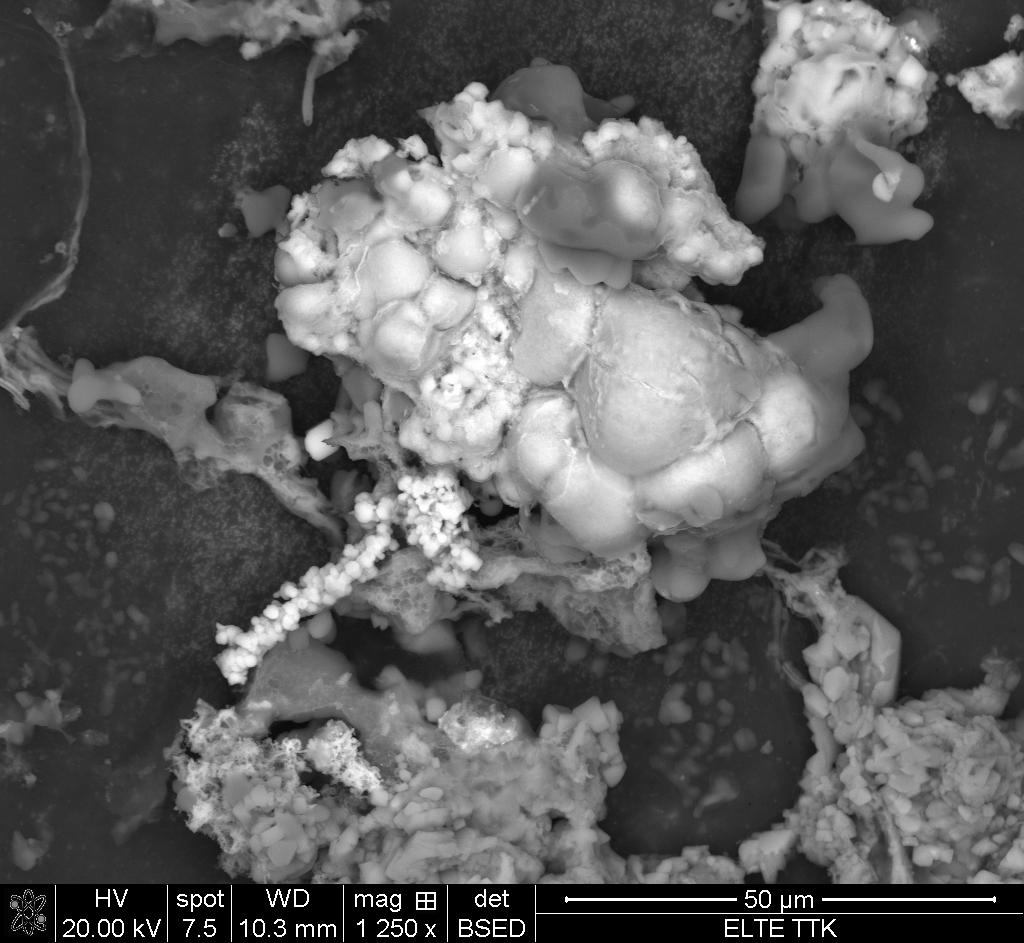

7 Ugyanannak a tartománynak az ETD és a BSED képe (kiválás barlangi vízből) Szekunder elektronok: Domborzat Visszaszórt elektronok: Rendszám kontraszt
8
9 Visszaszórt elektronok diffrakciója: szemcseszerkezet EBSD (Electron BackScatter Diffraction = visszaszórt elektron diffrakció)
10 FIB = Focused Ion Beam (Fókuszált ionnyaláb) Miből áll egy SEM/FIB berendezés? Omniprobe elektron oszlop ion oszlop gáz injektorok detektor CDEM (SE, SI)

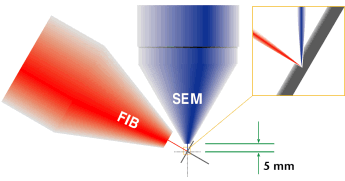

11 Dual-Beam System Kétsugaras mikroszkóp 19 mm 10 mm

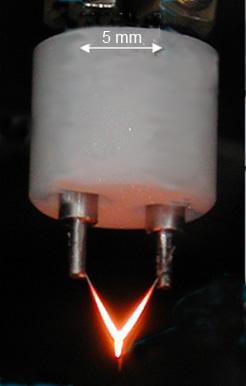

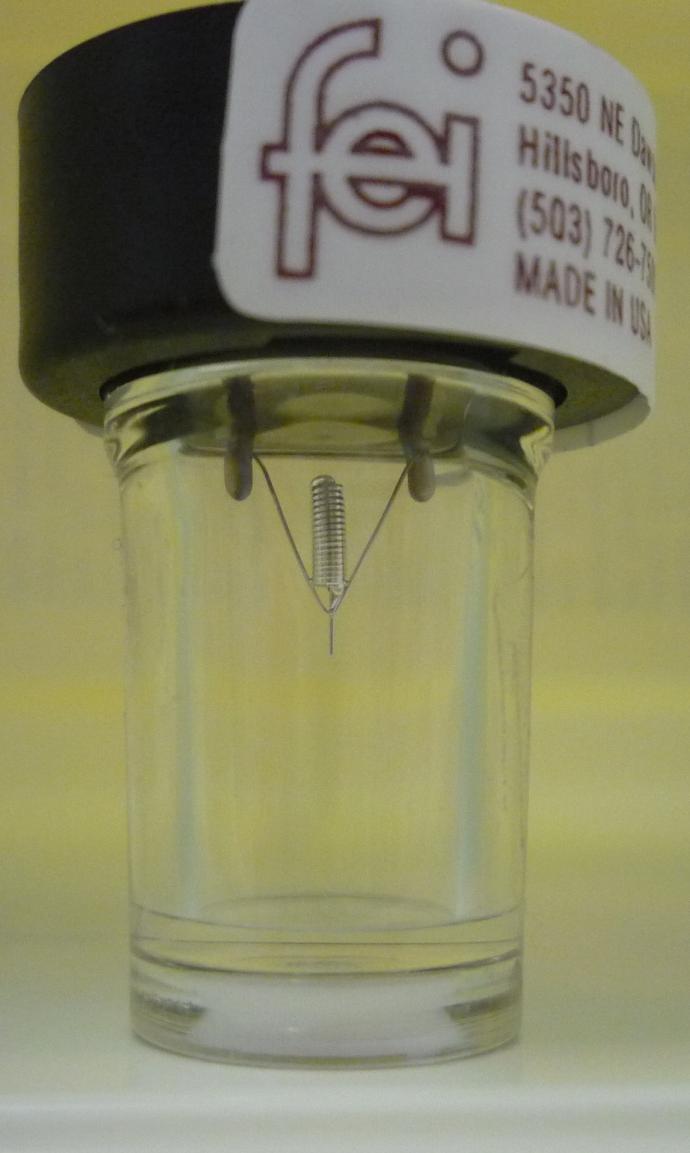

12 Folyékony fém ionforrás Leggyakrabban használt fém ion FIB készülékekben: Ga + Miért Ga +? Alacsony olvadáspont (T olv = 29,8 o C) Minimális kölcsönhatás a volfrám tűvel Nem illékony Könnyen folyik Könnyen túlhűthető
13 Ion nyaláb anyag kölcsönhatása (ion-atom ütközés) vákuum primer ion szekunder elektronok szekunder ion Mélység: nm (30 kev) minta Porlasztás ionnyalábbal implantált ion A minta anyaga hatékonyan eltávolítható.

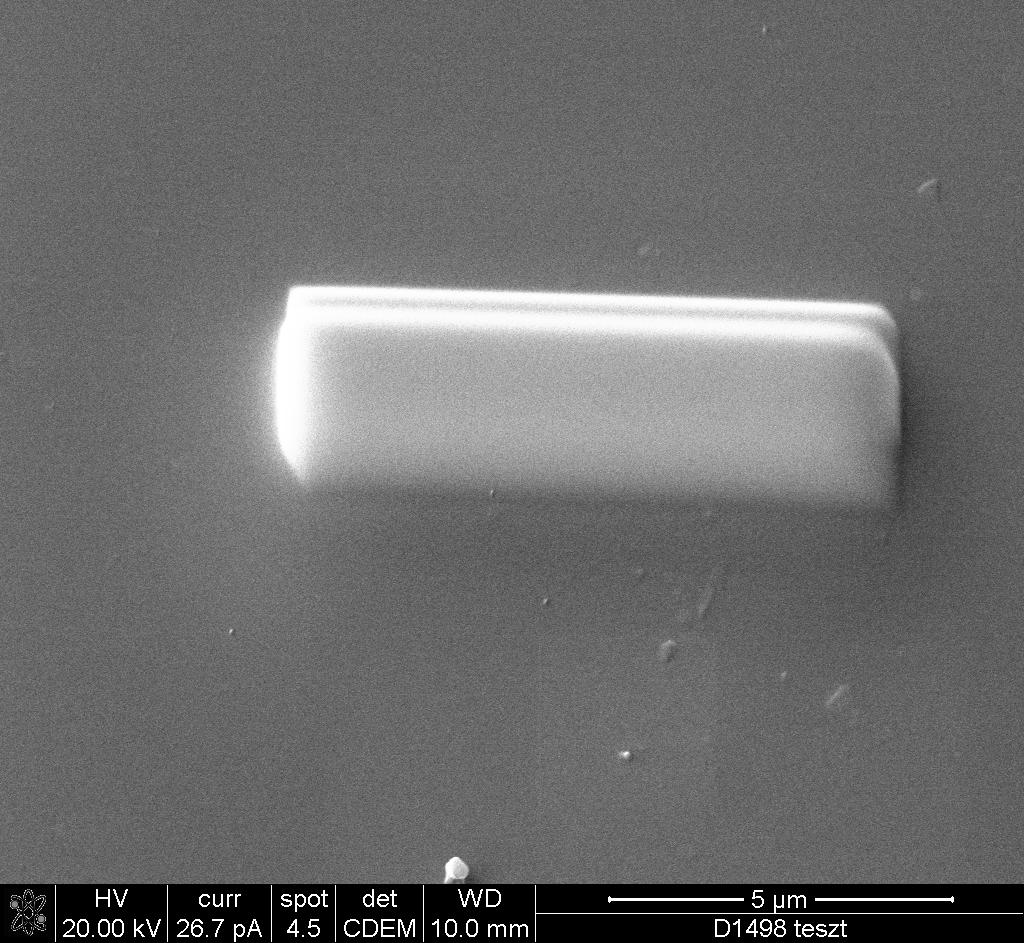

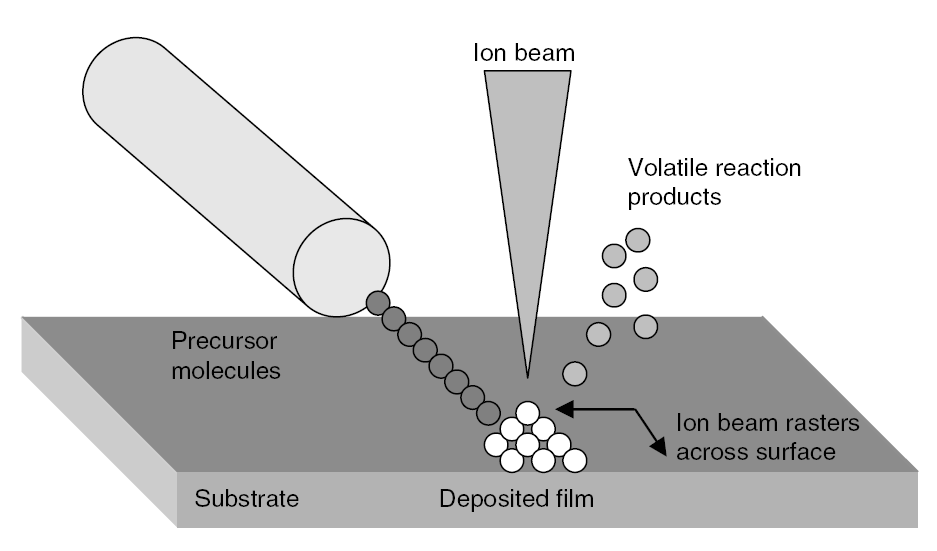

14 Gázkémia Különböző anyagokat (szén, szigetelő vegyület, platina) választhatunk le a minta felületére Miért jó? Nanolitográfia Védi a mintát az ionnyalábbal történő megmunkálás során Prekurzor molekulák Ion nyaláb Illékony termékek Hogy működik? Az injekciós tű gázt juttat a felületre Az ionnyaláb pásztázza a felületet, az ott adszorbeált gáz illékony molekulákra és a minta felületére szánt anyagra bomlik szét A leválasztott anyag a felületen marad Minta Leválasztott atomok

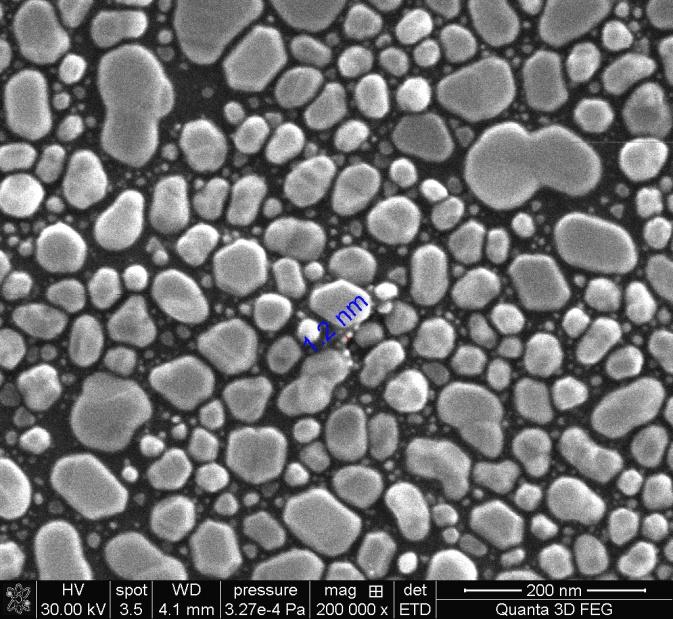

15 Fókuszált ionsugaras megmunkálás Si egykristályra párologtatott platina réteg

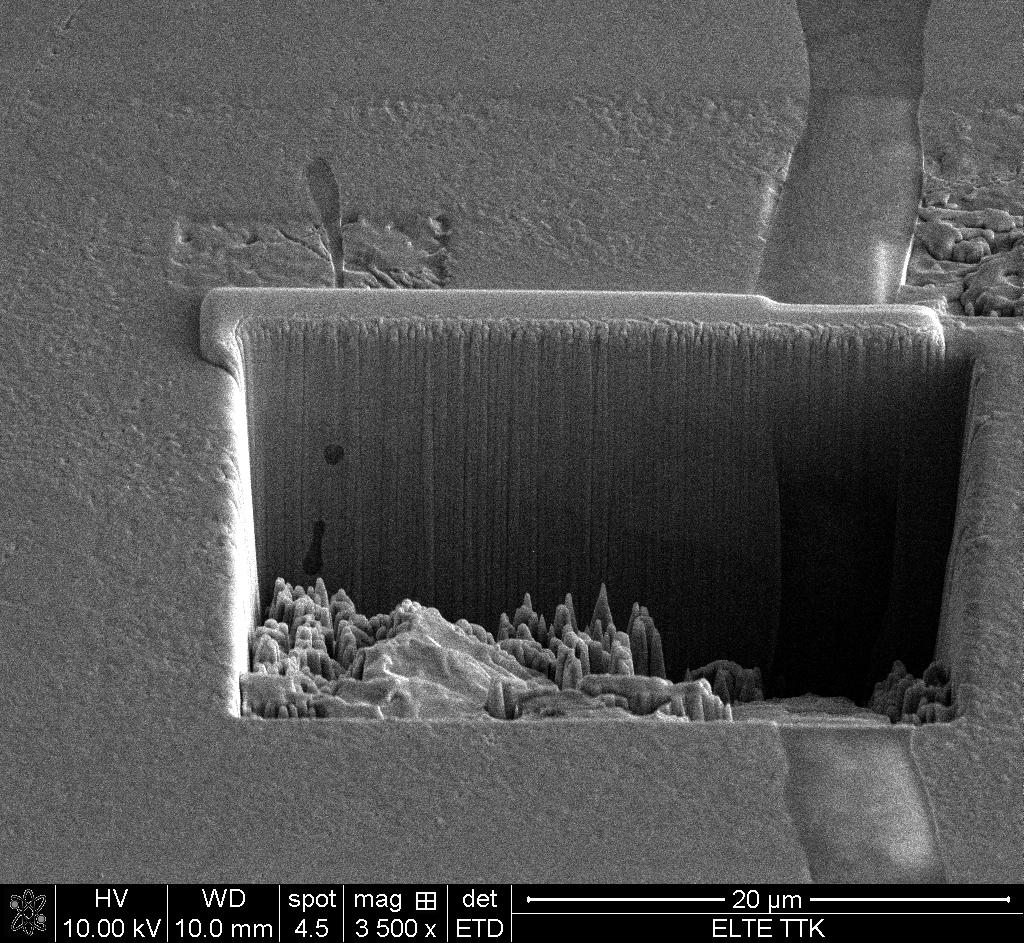

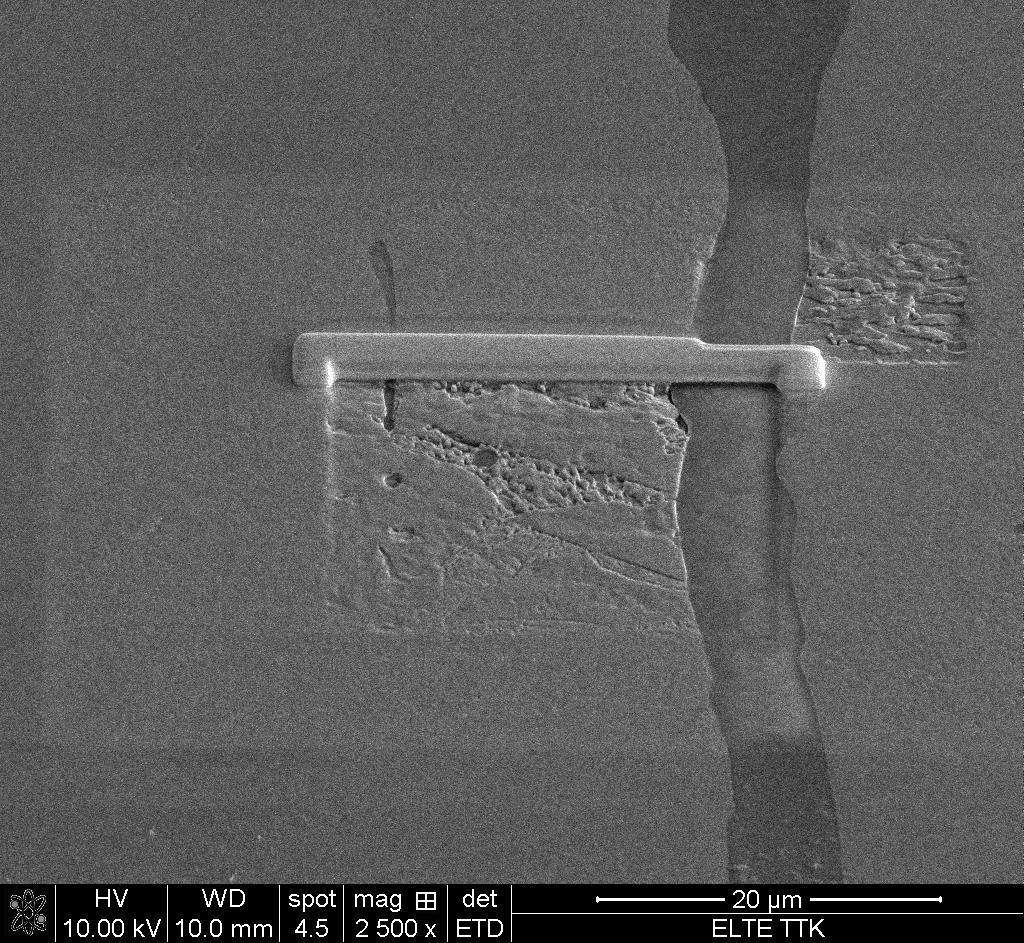

16 FIB: keresztmetszeti minta készítése

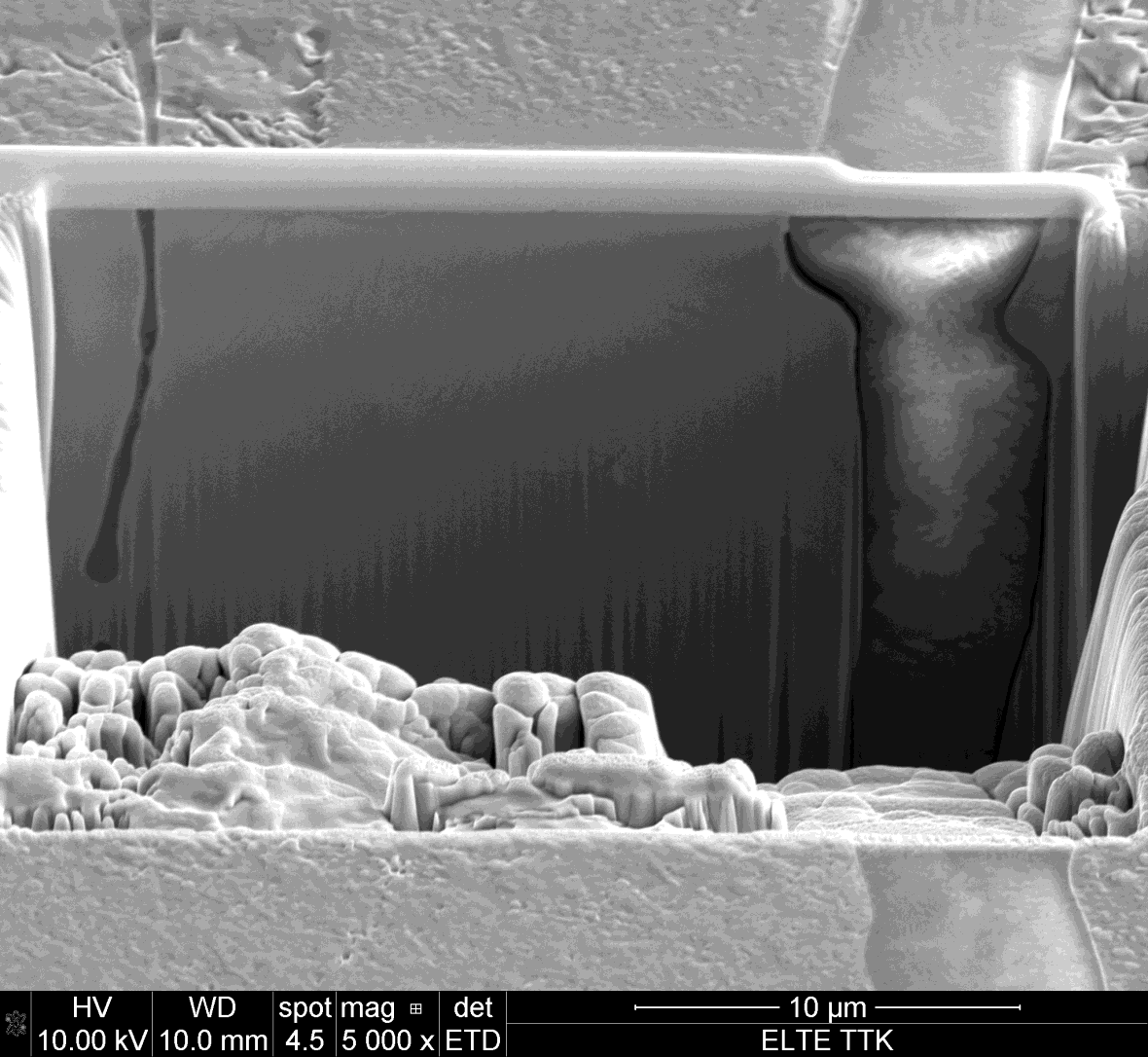

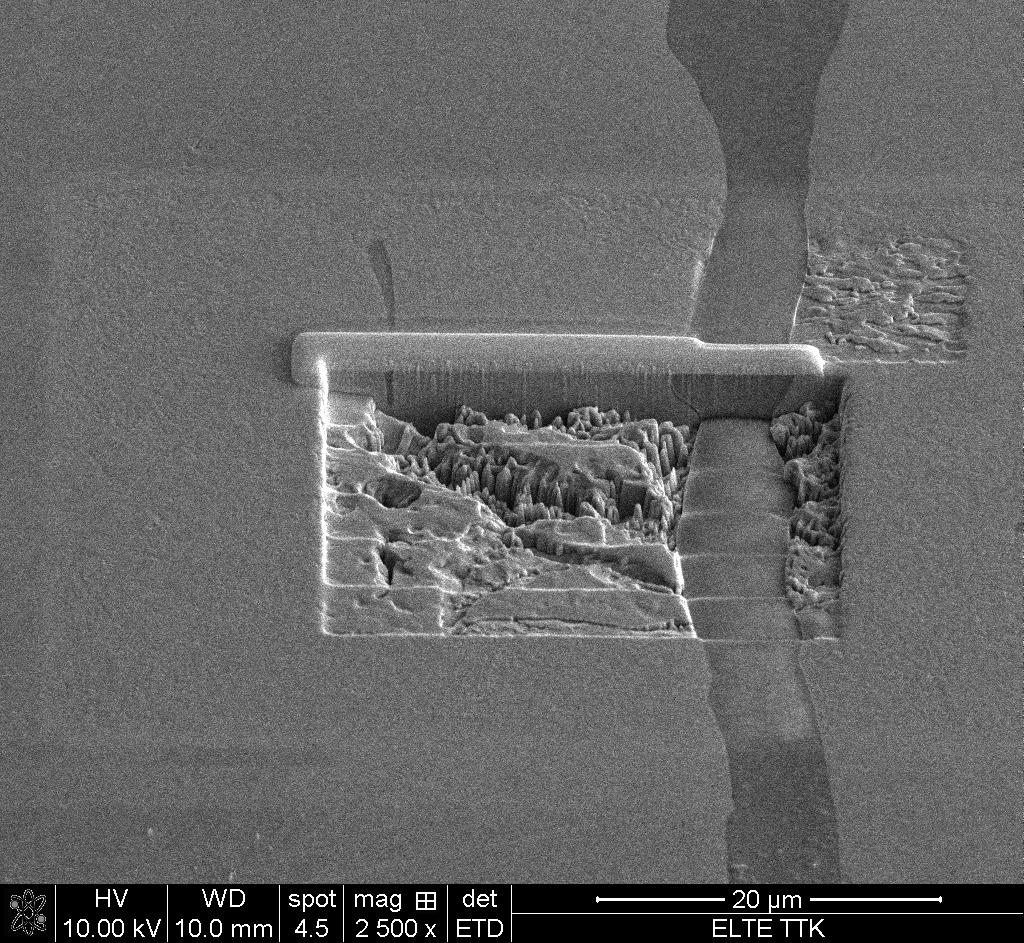

17 FIB: keresztmetszeti minta készítése

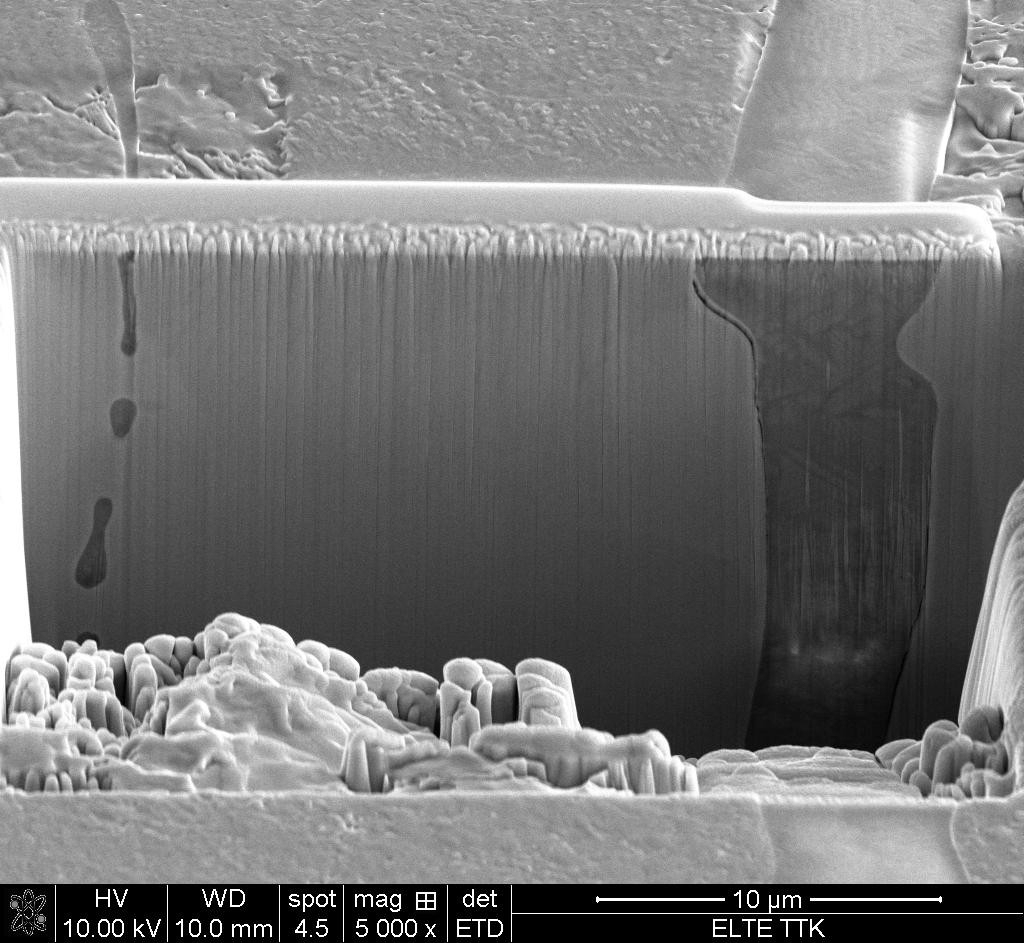

18 FIB: keresztmetszeti minta készítése
19 FIB: keresztmetszeti minta készítése
20 FIB: keresztmetszeti minta készítése
21 FIB: keresztmetszeti minta készítése
22 FIB: keresztmetszeti minta készítése
23 FIB: keresztmetszeti minta készítése
24 FIB: keresztmetszeti minta készítése

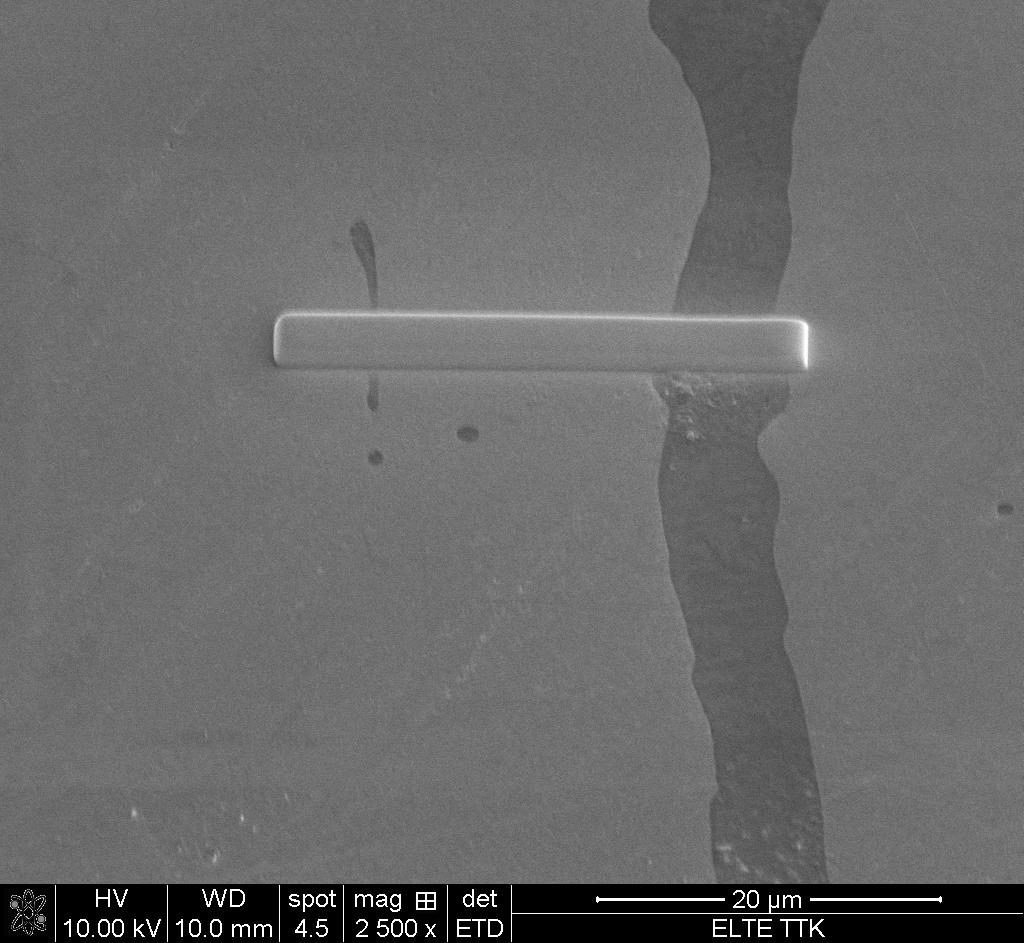

25 FIB: keresztmetszeti minta készítése
26 FIB: keresztmetszeti minta készítése
27 Mikropillar (Cu)
28 Mikropillar (Cu)

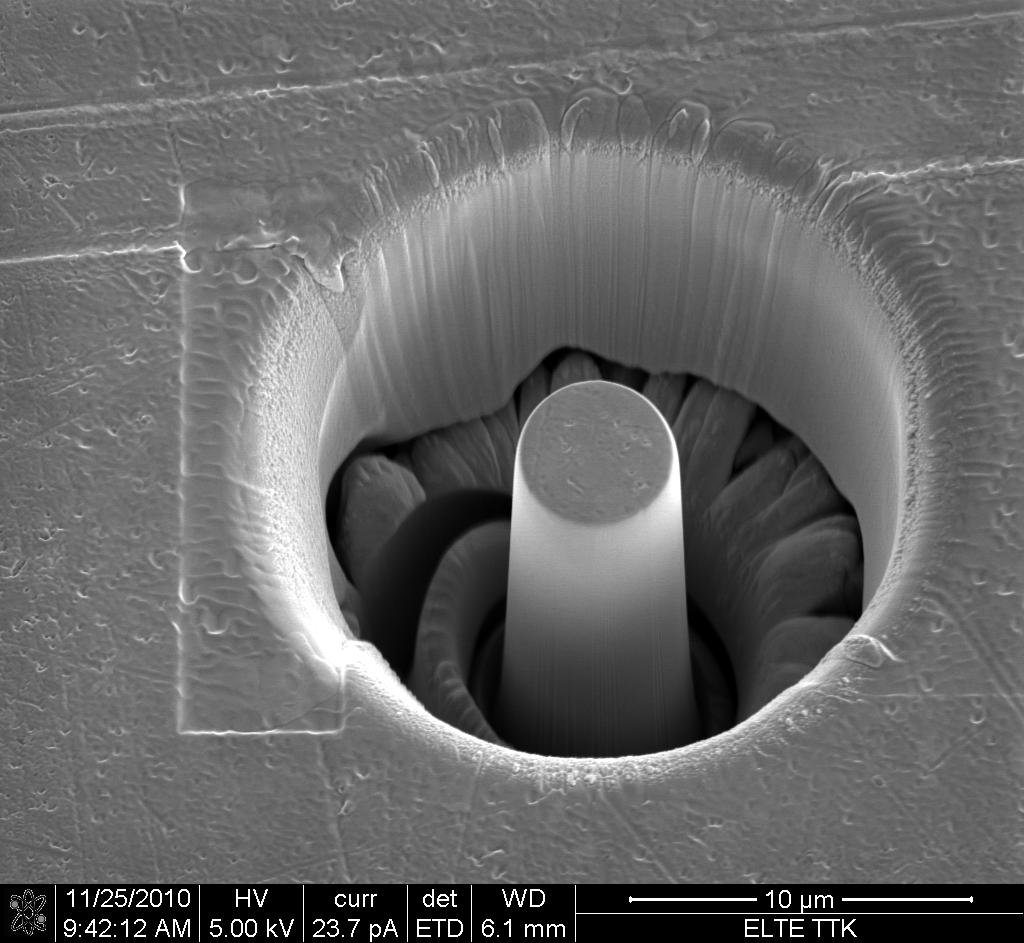

29 Mikropillar (Cu)
30 Mikropillar (Cu)
31 Mikropillar (Cu)
32 Mikropillar (Cu)

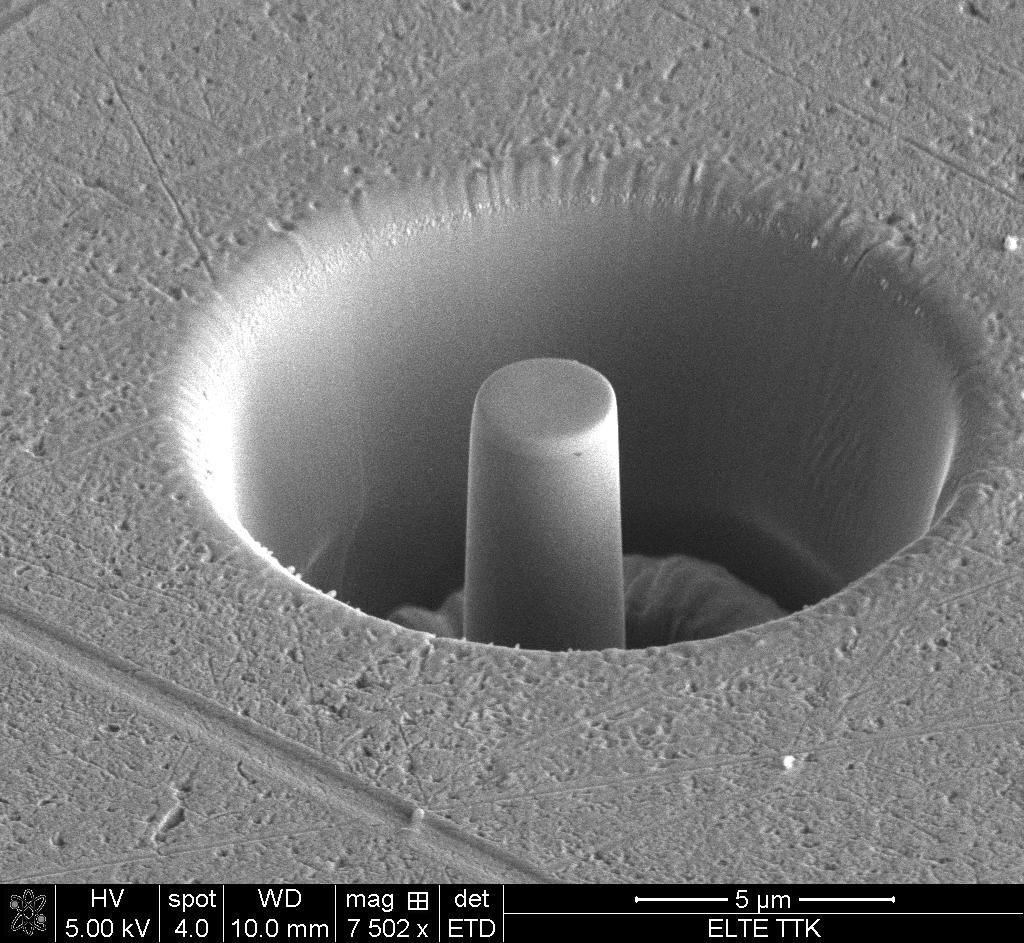

33 Mikropillar (Cu)
34 Mikropillar (Cu)
35 Mikropillar (Cu)

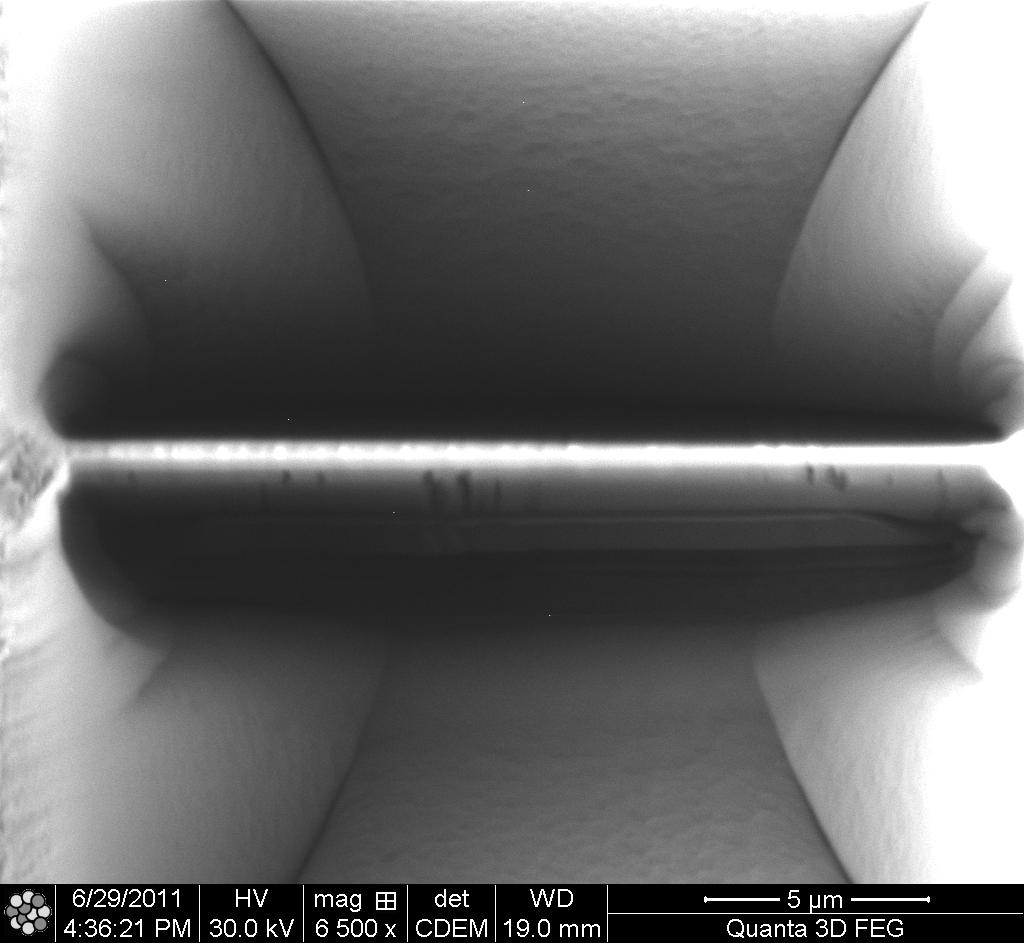

36 FIB: TEM minta készítése Minta készítése TEM vizsgálatra

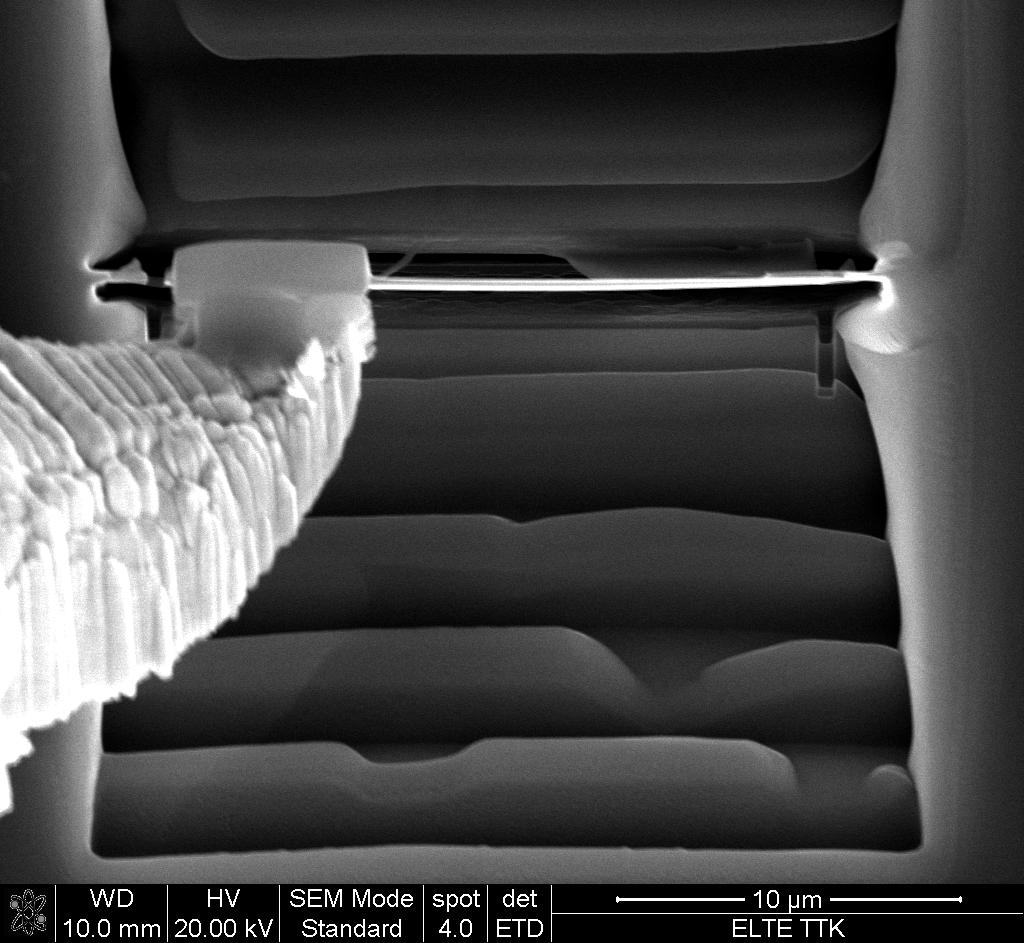

37 FIB: TEM minta készítése Minta készítése TEM vizsgálatra

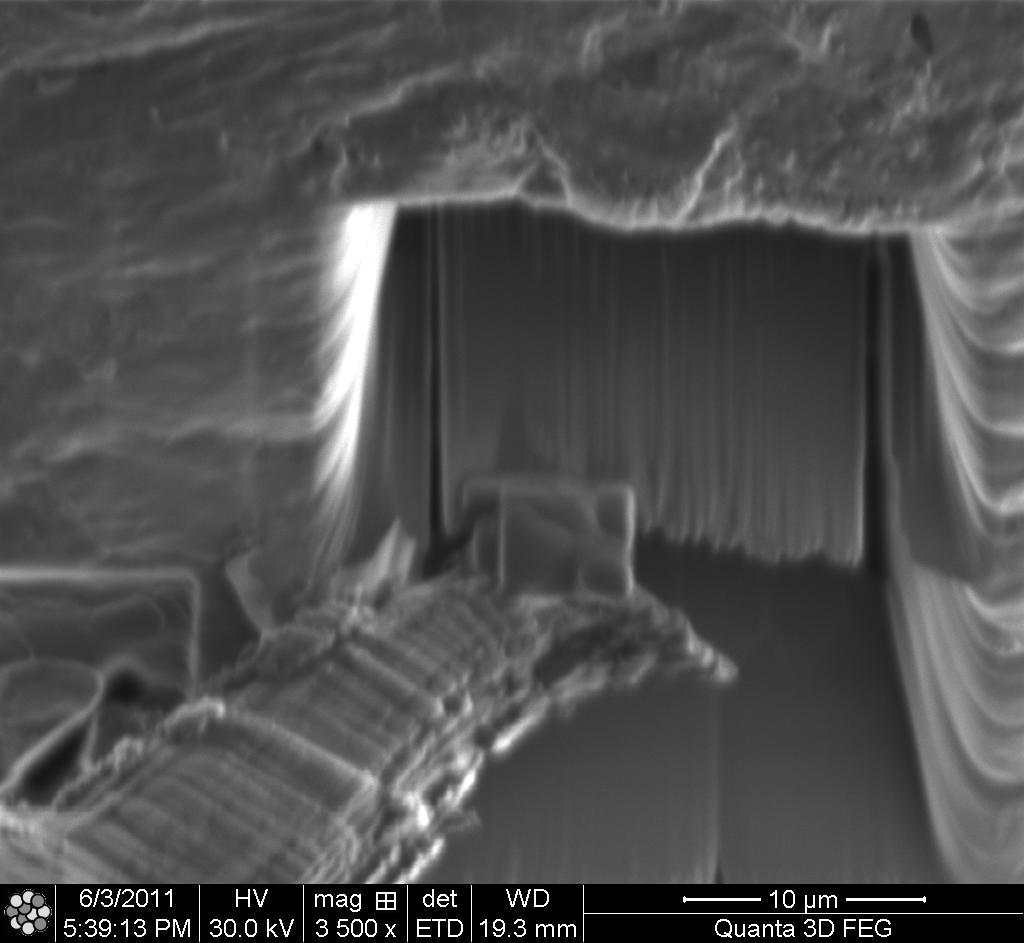

38 FIB: TEM minta készítése Minta készítése TEM vizsgálatra

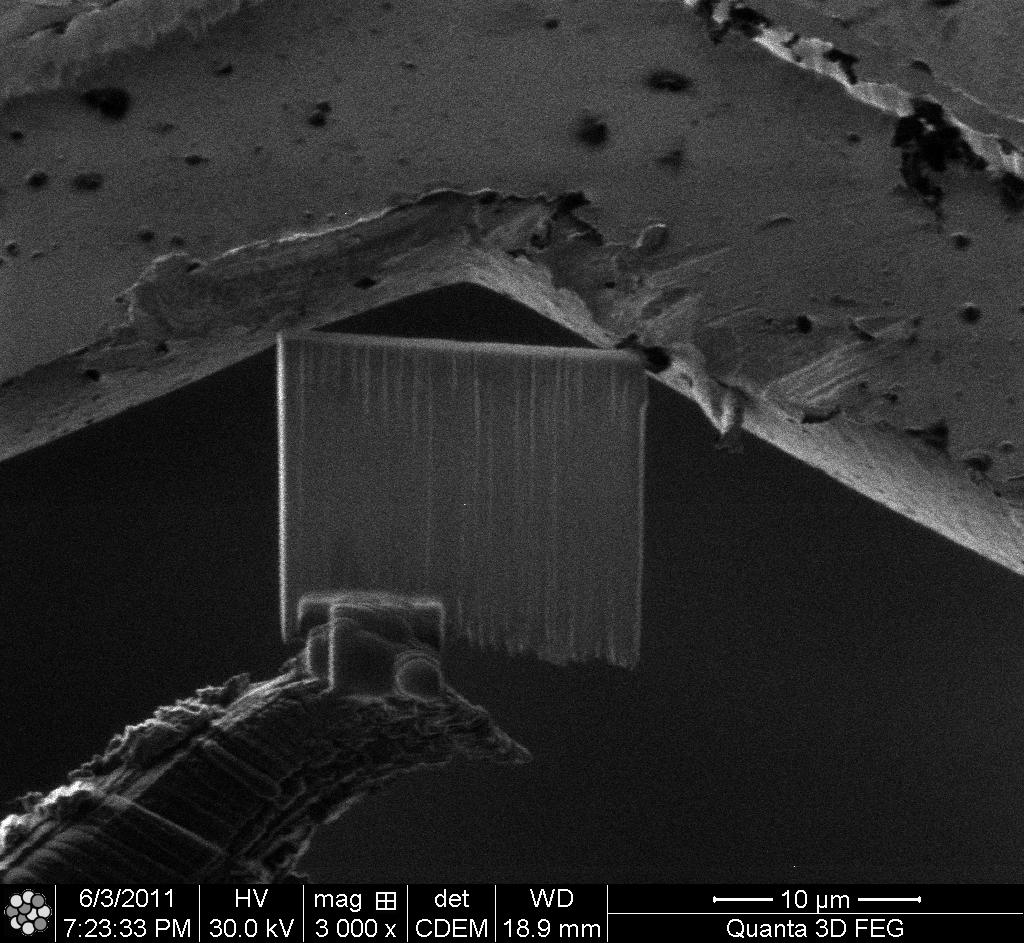

39 FIB: TEM minta készítése Minta készítése TEM vizsgálatra
40 FIB: TEM minta készítése Minta készítése TEM vizsgálatra

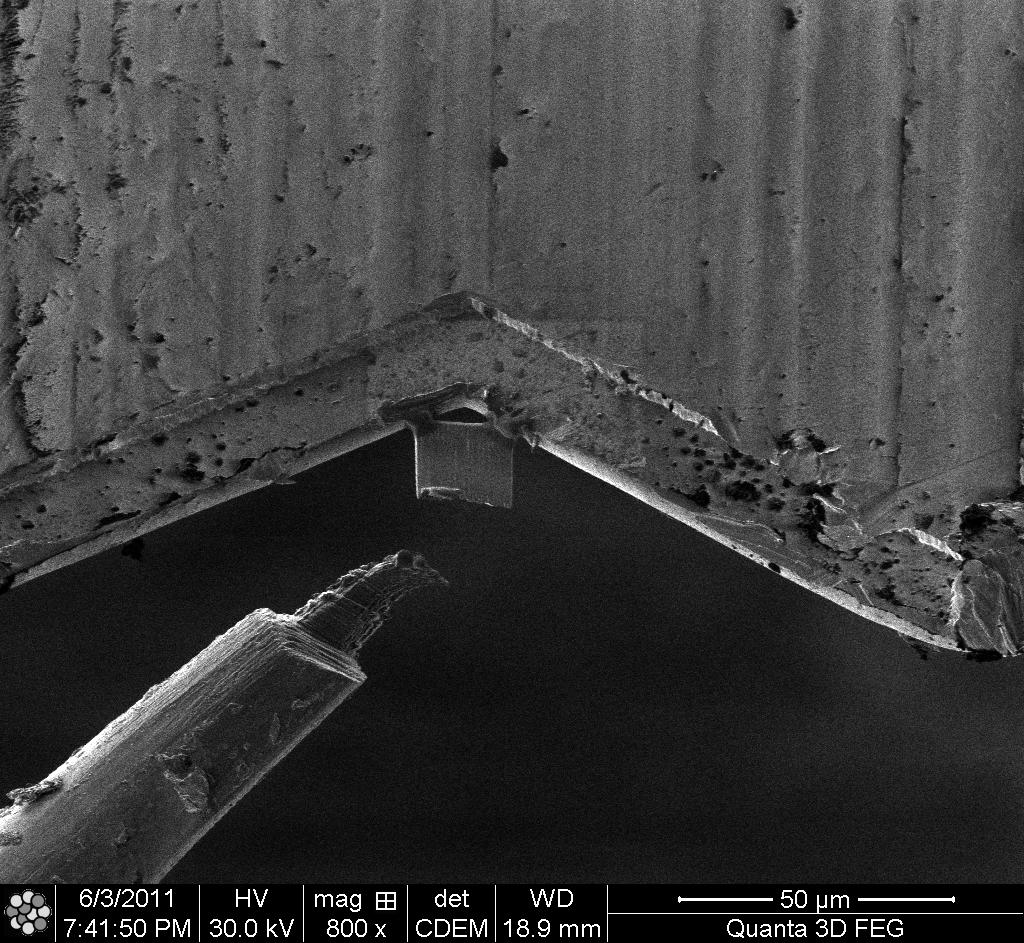

41 FIB: TEM minta készítése Minta készítése TEM vizsgálatra
42 FIB: TEM minta készítése Minta készítése TEM vizsgálatra

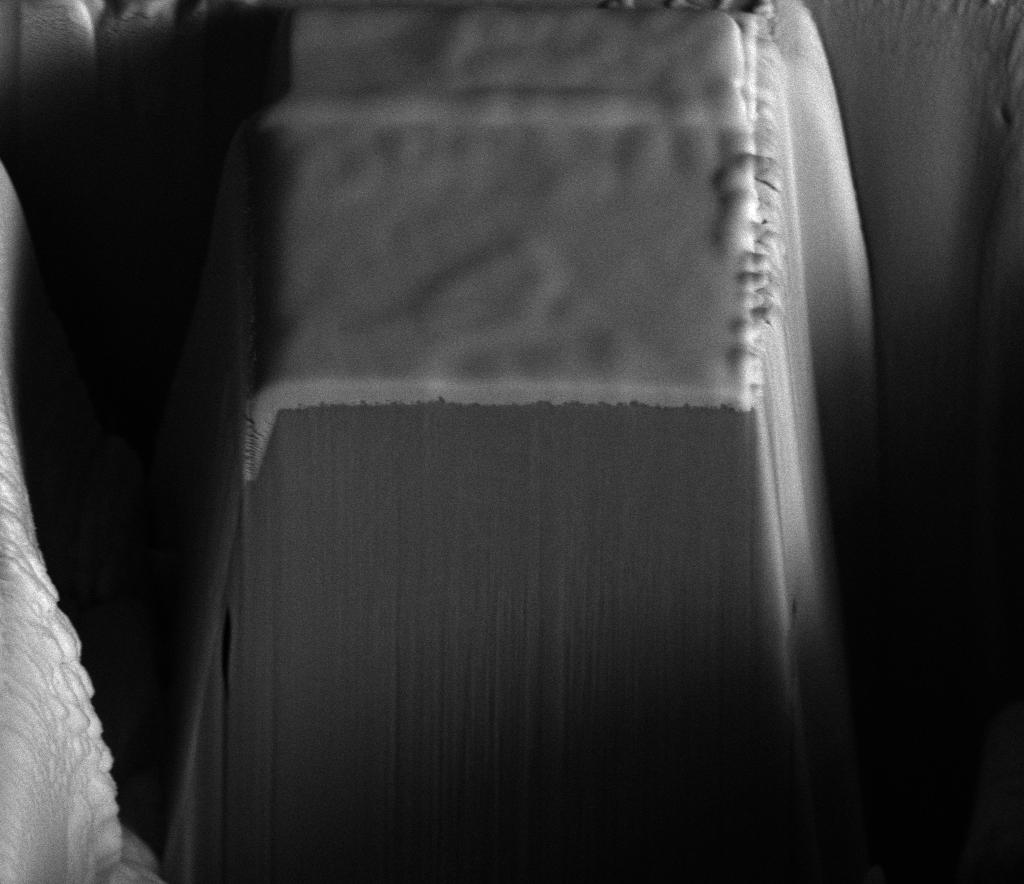

43 FIB: TEM minta készítése Minta készítése TEM vizsgálatra
44 FIB: TEM minta készítése Minta készítése TEM vizsgálatra

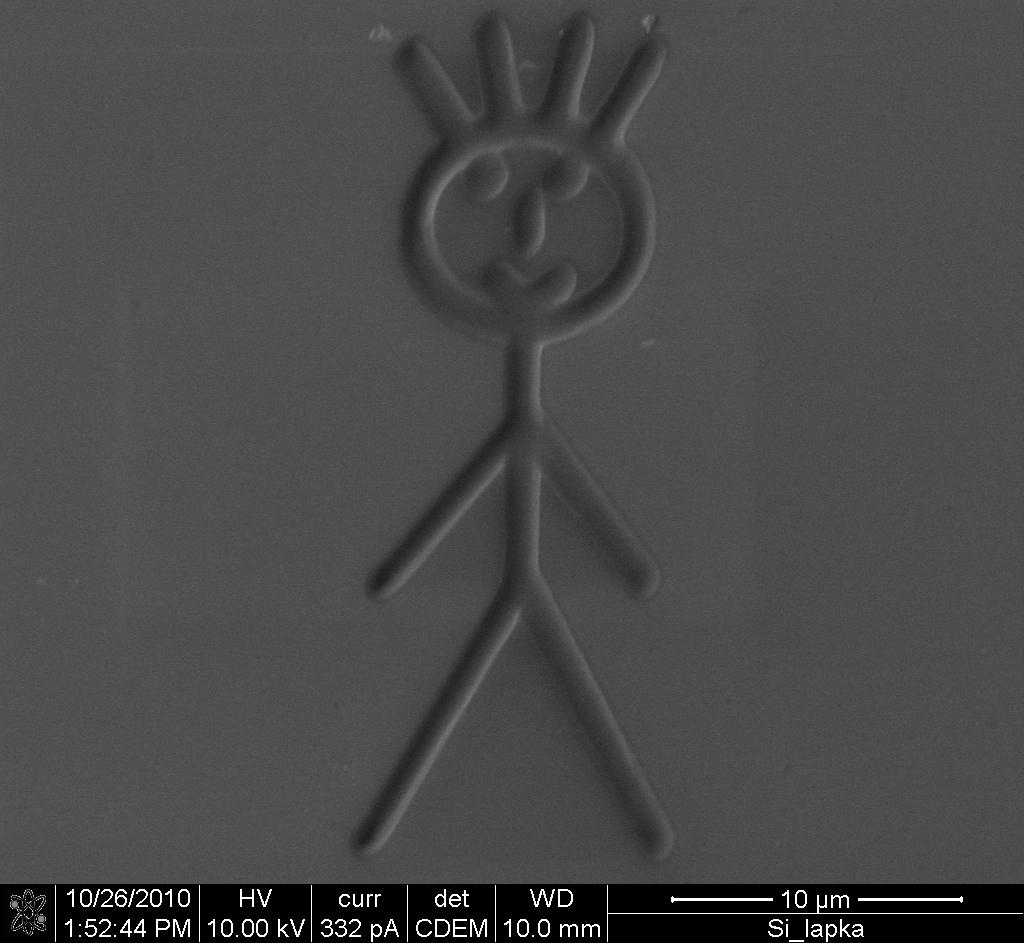

45 Maratás szürkeárnyalatos bitmap maszkkal (Si)
46 Átfér a teve a tű fokán. Akár kettő is egyszerre!
47
Fókuszált ionsugaras megmunkálás
FEI Quanta 3D SEM/FIB Dankházi Zoltán 2016. március 1 FIB = Focused Ion Beam (Fókuszált ionnyaláb) Miből áll egy SEM/FIB berendezés? elektron oszlop ion oszlop gáz injektorok detektor CDEM (SE, SI) 2 Dual-Beam
RészletesebbenFókuszált ionsugaras megmunkálás
1 FEI Quanta 3D SEM/FIB Fókuszált ionsugaras megmunkálás Ratter Kitti 2011. január 19-21. 2 FIB = Focused Ion Beam (Fókuszált ionnyaláb) Miből áll egy SEM/FIB berendezés? elektron oszlop ion oszlop gáz
RészletesebbenA nanotechnológia mikroszkópja
1 Havancsák Károly, ELTE Fizikai Intézet A nanotechnológia mikroszkópja EGIS 2011. június 1. FEI Quanta 3D SEM/FIB 2 Havancsák Károly, ELTE Fizikai Intézet A nanotechnológia mikroszkópja EGIS 2011. június
RészletesebbenHavancsák Károly Az ELTE TTK kétsugaras pásztázó elektronmikroszkópja. Archeometriai műhely ELTE TTK 2013.
Havancsák Károly Az ELTE TTK kétsugaras pásztázó elektronmikroszkópja Archeometriai műhely ELTE TTK 2013. Elektronmikroszkópok TEM SEM Transzmissziós elektronmikroszkóp Átvilágítós vékony minta < 100
RészletesebbenHavancsák Károly Nagyfelbontású kétsugaras pásztázó elektronmikroszkóp az ELTÉ-n: lehetőségek, eddigi eredmények
Havancsák Károly Nagyfelbontású kétsugaras pásztázó elektronmikroszkóp az ELTÉ-n: lehetőségek, eddigi eredmények Nanoanyagok és nanotechnológiák Albizottság ELTE TTK 2013. Havancsák Károly Nagyfelbontású
RészletesebbenFókuszált ionsugaras megmunkálás
FEI Quanta 3D SEM/FIB Fókuszált ionsugaras megmunkálás Dankházi Zoltán 2013. március 1 FIB = Focused Ion Beam (Fókuszált ionnyaláb) Miből áll egy SEM/FIB berendezés? elektron oszlop ion oszlop gáz injektorok
RészletesebbenFEI Quanta 3D. Nanoszerkezetek vizsgálatára alkalmas kétsugaras pásztázó elektronmikroszkóp az ELTE TTK-n
FEI Quanta 3D Nanoszerkezetek vizsgálatára alkalmas kétsugaras pásztázó elektronmikroszkóp az ELTE TTK-n Havancsák Károly, Dankházi Zoltán, Varga Gábor, Ratter Kitti ELTE TTK Anyagfizikai Tanszék ELFT
RészletesebbenNagyműszeres vegyész laboratórium programja. 8:15-8:25 Rövid vizuális ismerkedés a SEM laborral. (Havancsák Károly)
Nagyműszeres vegyész laboratórium programja 8:15-8:25 Rövid vizuális ismerkedés a SEM laborral. (Havancsák Károly) 8:30-9:15 A pásztázó elektronmikroszkópia (SEM) alapjai. (Havancsák Károly) 9:30-10:15
RészletesebbenQuanta 3D SEM/FIB Kétsugaras pásztázó elektronmikroszkóp. Havancsák Károly
Quanta 3D SEM/FIB Kétsugaras pásztázó elektronmikroszkóp Havancsák Károly http://sem.elte.hu 1 FEI Quanta 3D SEM/FIB Anton van Leeuwenhoek (1632-1723, Delft) FEI (Philips) Eindhoven 2 A Képképzés fajtái
RészletesebbenNagyműszeres vegyész laboratórium programja. 9:15-9:25 Rövid vizuális ismerkedés a SEM laborral. (Havancsák Károly)
Nagyműszeres vegyész laboratórium programja 9:15-9:25 Rövid vizuális ismerkedés a SEM laborral. (Havancsák Károly) 9:30-11:00 A pásztázó elektronmikroszkópia (SEM) alapjai és visszaszórtelektron diffrakció
RészletesebbenEnergia-diszperzív röntgen elemanalízis és Fókuszált ionsugaras megmunkálás FEI Quanta 3D SEM/FIB
Energia-diszperzív röntgen elemanalízis és Fókuszált ionsugaras megmunkálás FEI Quanta 3D SEM/FIB Dankházi Zoltán 2015. március 1 Energia-diszperzív Fókuszált ionsugaras röntgen megmunkálás elemanalízis
RészletesebbenDankházi Z., Kalácska Sz., Baris A., Varga G., Ratter K., Radi Zs.*, Havancsák K.
Dankházi Z., Kalácska Sz., Baris A., Varga G., Ratter K., Radi Zs.*, Havancsák K. ELTE, TTK KKMC, 1117 Budapest, Pázmány Péter sétány 1/A. * Technoorg Linda Kft., 1044 Budapest, Ipari Park utca 10. Műszer:
RészletesebbenFEI Quanta 3D SEM/FIB. Havancsák Károly 2010. december
1 Havancsák Károly 2010. december 2 Időrend A helyiség kialakítás tervezése 2010. május Mágneses tér, vibráció mérése 2010. május A helyiség kialakítása 2010. augusztus 4 22. A berendezés szállítása 2010.
RészletesebbenMilyen simaságú legyen a minta felülete jó minőségű EBSD mérésekhez
1 Milyen simaságú legyen a minta felülete jó minőségű EBSD mérésekhez Havancsák Károly Dankházi Zoltán Ratter Kitti Varga Gábor Visegrád 2012. január Elektron diffrakció 2 Diffrakció - kinematikus elmélet
RészletesebbenEBSD-alkalmazások. Minta-elôkészítés, felületkezelés
VISSZASZÓRTELEKTRON-DIFFRAKCIÓS VIZSGÁLATOK AZ EÖTVÖS LORÁND TUDOMÁNYEGYETEMEN 2. RÉSZ Havancsák Károly, Kalácska Szilvia, Baris Adrienn, Dankházi Zoltán, Varga Gábor Eötvös Loránd Tudományegyetem, Természettudományi
RészletesebbenA nanotechnológia mikroszkópjai. Havancsák Károly, 2011. január
1 A nanotechnológia mikroszkópjai Havancsák Károly, 2011. január Az előadás tematikája 2 - Transzmissziós elektronmikroszkóp (SEM), - Pásztázó elektronmikroszkóp (TEM), - Pásztázó alagútmikroszkóp (STM),
RészletesebbenNAGYFELBONTÁSÚ PÁSZTÁZÓ ELEKTRONMIKROSZKÓP AZ EÖTVÖS EGYETEMEN
NAGYFELBONTÁSÚ PÁSZTÁZÓ ELEKTRONMIKROSZKÓP AZ EÖTVÖS EGYETEMEN Havancsák Károly, Lendvai János ELTE Természettudományi Kar 2010 ôszén az Eötvös Loránd Tudományegyetem Európai Léptékkel a Tudásért, ELTE
RészletesebbenKépalkotás a pásztázó elektronmikroszkóppal
1 Képalkotás a pásztázó elektronmikroszkóppal Anton van Leeuwenhoek (1632-1723, Delft) Havancsák Károly, 2011. január FEI Quanta 3D SEM/FIB 2 A TÁMOP pályázat eddigi történései 3 Időrend A helyiség kialakítás
RészletesebbenPásztázó elektronmikroszkóp. Alapelv. Szinkron pásztázás
Pásztázó elektronmikroszkóp Scanning Electron Microscope (SEM) Rasterelektronenmikroskope (REM) Alapelv Egy elektronágyúval vékony elektronnyalábot állítunk elő. Ezzel pásztázzuk (eltérítő tekercsek segítségével)
RészletesebbenFinomszemcsés anyagok mikroszerkezetének vizsgálata kétsugaras pásztázó elektronmikroszkóppal
Finomszemcsés anyagok mikroszerkezetének vizsgálata kétsugaras pásztázó elektronmikroszkóppal Szakdolgozat Írta: Laschober Dóra Ágnes ELTE TTK, Fizika BSc Témavezető: Havancsák Károly CSc ELTE TTK Anyagfizikai
RészletesebbenAZ ELTE TTK KÉTSUGARAS PÁSZTÁZÓ ELEKTRONMIKROSZKÓPJA
95 AZ ELTE TTK KÉTSUGARAS PÁSZTÁZÓ ELEKTRONMIKROSZKÓPJA DUAL BEAM SCANNING ELECTRONMICROSCOPE AT EÖTVÖS LORÁND UNIVERSITY HAVANCSÁK KÁROLY 1, BARIS ADRIENN 2, KALÁCSKA SZILVIA 3 Eötvös Loránd Tudományegyetem,
RészletesebbenTypotex Kiadó. Tartalomjegyzék
Tartalomjegyzék Előszó 1 1. Az alapok 3 1.1. A pásztázó elektronmikroszkópia helye a korszerű tudományban 3 Irodalom 6 1.2. Elektron anyag kölcsönhatás 7 1.2.1. Rugalmas szórás 12 1.2.2. Rugalmatlan szórás
RészletesebbenMIKRO- ÉS NANOTECHNIKA II
NANO MIKRO- ÉS NANOTECHNIKA II Dr. Pődör Bálint Óbudai Egyetem KVK Mikroelektronikai és Technológia Intézet 4. ELŐADÁS: ELEKTRON- ÉS IONSUGARAS NANOMEGMUNKÁLÁS 2012/2013 tanév 1. félév 1 4. ELŐADÁS: ELEKTRON-
RészletesebbenPÁSZTÁZÓ ELEKTRONMIKROSZKÓPIA
PÁSZTÁZÓ ELEKTRONMIKROSZKÓPIA 1 Havancsák Károly, Dankházi Zoltán ELTE Anyagfizikai Tanszék PÁSZTÁZÓ ELEKTRONMIKROSZKÓPIA 1. BEVEZETÉS A hagyományos optikai mikroszkóp felbontóképessége a diffrakciós korlát
Részletesebben6-7. PÁSZTÁZÓ ELEKTRONMIKROSZKÓPIA MEGBÍZHATÓSÁGI HIBAANALITIKA VIETM154 HARSÁNYI GÁBOR, BALOGH BÁLINT
6-7. PÁSZTÁZÓ ELEKTRONMIKROSZKÓPIA MEGBÍZHATÓSÁGI HIBAANALITIKA VIETM154 HARSÁNYI GÁBOR, BALOGH BÁLINT BUDAPEST UNIVERSITY OF TECHNOLOGY AND ECONOMICS DEPARTMENT OF ELECTRONICS TECHNOLOGY PÁSZTÁZÓ ELEKTRONMIKROSZKÓP
RészletesebbenA szubmikronos anyagtudomány néhány eszköze. Havancsák Károly ELTE TTK Központi Kutató és Műszer Centrum július.
1 A szubmikronos anyagtudomány néhány eszköze Havancsák Károly ELTE TTK Központi Kutató és Műszer Centrum 2012. július. Mikroszkópok 2 - Transzmissziós elektronmikroszkóp (TEM), - Pásztázó elektronmikroszkóp
RészletesebbenPásztázó elektronmikroszkóp (SEM scanning electronmicroscope)
Pásztázó elektronmikroszkóp (SEM scanning electronmicroscope) Laborgykorlat Thiele Ádám Az EM és az OM összehasonlítása Az elektronmikroszkóp (EM) működési elve azonos az optikai mikroszkópéval (OM). Az
RészletesebbenMikroszerkezeti vizsgálatok
Mikroszerkezeti vizsgálatok Dr. Szabó Péter BME Anyagtudomány és Technológia Tanszék 463-2954 szpj@eik.bme.hu www.att.bme.hu Tematika Optikai mikroszkópos vizsgálatok, klasszikus metallográfia. Kristálytan,
RészletesebbenSugárzás és anyag kölcsönhatásán alapuló módszerek
Sugárzás és anyag kölcsönhatásán alapuló módszerek Elektronmikroszkópok A leképzendő mintára elektronsugarakat bocsátunk. Mivel az elektronsugár (mint hullám) hullámhossza kb. 5 nagyságrenddel kisebb a
RészletesebbenFinomszerkezetvizsgálat
Anyagszerkezettan és anyagvizsgálat 2015/16 Finomszerkezetvizsgálat Dr. Szabó Péter János szpj@eik.bme.hu Szerkezetvizsgálat szintjei Atomi elrendeződés vizsgálata (röntgendiffrakció, transzmissziós elektronmikroszkóp,
RészletesebbenSzerkezetvizsgálat szintjei
Anyagszerkezettan és anyagvizsgálat 2015/16 Finomszerkezetvizsgálat Dr. Szabó Péter János szpj@eik.bme.hu Szerkezetvizsgálat szintjei Atomi elrendeződés vizsgálata (röntgendiffrakció, transzmissziós elektronmikroszkóp,
RészletesebbenKristályorientáció-térképezés (SEM-EBSD) opakásványok és fluidzárványaik infravörös mikroszkópos vizsgálatához
Kristályorientáció-térképezés (SEM-EBSD) opakásványok és fluidzárványaik infravörös mikroszkópos vizsgálatához Takács Ágnes, Molnár Ferenc & Dankházi Zoltán Ásványtani Tanszék & Anyagfizikai Tanszék Centrumban
RészletesebbenPÁSZTÁZÓSZONDÁS MIKROSZKÓPIA
PÁSZTÁZÓSZONDÁS MIKROSZKÓPIA Molnár László Milán Mikro- és nanotechnológia 2008.10.14. MIKROSZKÓPOS MÓDSZEREK I. OPTIKAI ÉS ELEKTRON Név Mőkıdés elve Elınyök Hátrányok Optikai Egyszerő Diffrakciólimitált

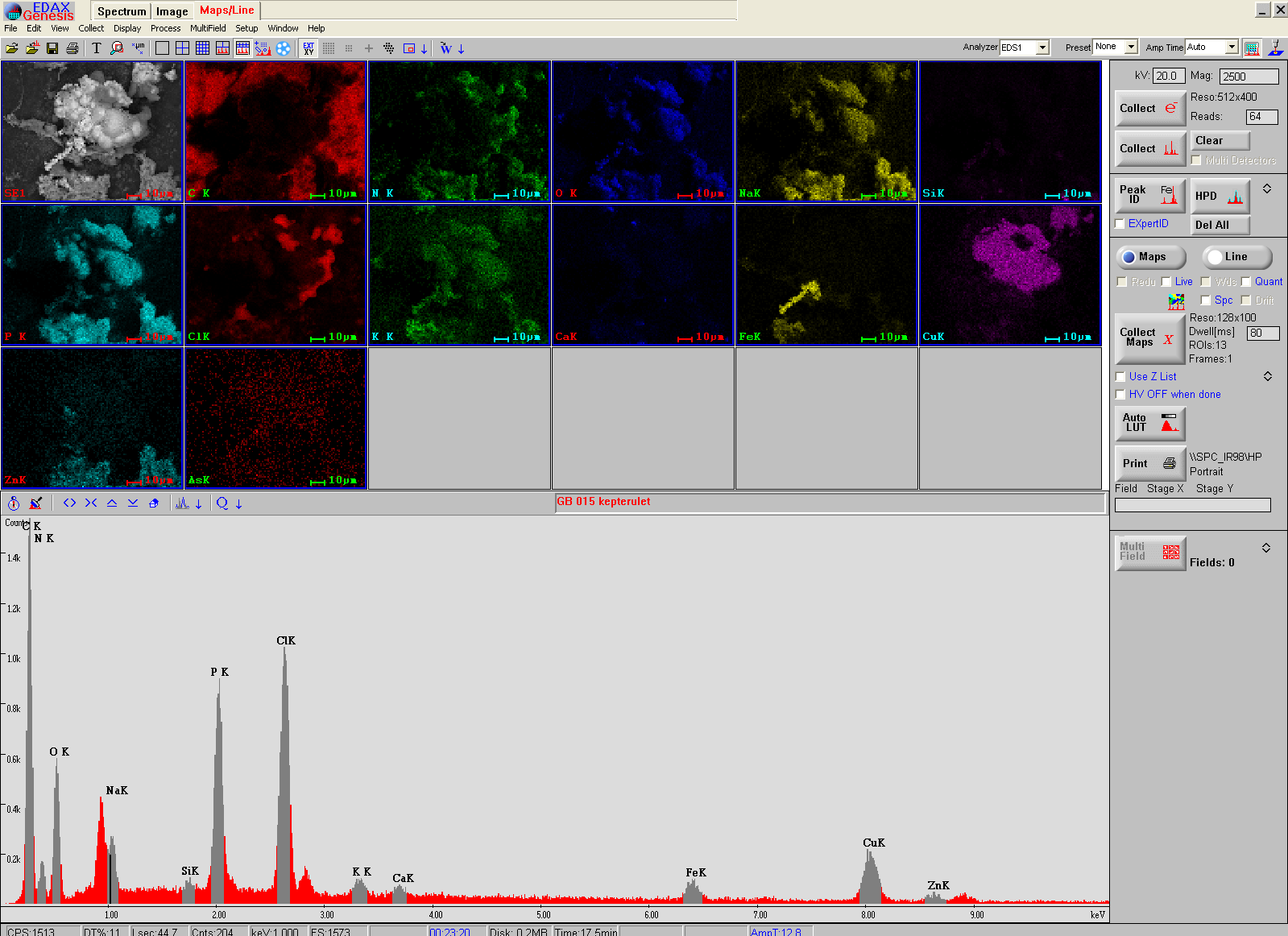

RészletesebbenEnergia-diszperzív röntgen elemanalízis
Fókuszált ionsugaras megmunkálás Energia-diszperzív röntgen elemanalízis FEI Quanta 3D SEM/FIB Dankházi Zoltán 2016. március 1 EDS = Energy Dispersive Spectroscopy Hol található a SEM/FIB berendezésen?
RészletesebbenMikro- és nanomechanika avagy mire IS lehet használni SEM/FIB-et. Lendvai János ELTE Anyagfizikai Tanszék
Mikro- és nanomechanika avagy mire IS lehet használni SEM/FIB-et Lendvai János ELTE Anyagfizikai Tanszék 1947-ben kezdődött a bipoláris germánium tranzisztor létrehozásával (Bell Laboratory). mikrotechnológia
RészletesebbenSzerkezetvizsgálat szintjei
Anyagtudomány 2013/14 Szerkezetvizsgálat Dr. Szabó Péter János szpj@eik.bme.hu Szerkezetvizsgálat szintjei Atomi elrendeződés vizsgálata (röntgendiffrakció, transzmissziós elektronmikroszkóp, atomerő-mikroszkóp)
RészletesebbenÁbrajegyzék. Táblajegyzék
Tartalomjegyzék 1. Bevezetés... 3 2. Fizikai háttér... 4 2.2 A fókuszált ionsugaras mikroszkóp (FIB) általános felépítése és működési elve... 6 2.3 Kétsugaras mikroszkópok... 8 2.4 Anyag-ion kölcsönhatások...
RészletesebbenGyorsítók. Veszprémi Viktor ATOMKI, Debrecen. Supported by NKTH and OTKA (H07-C 74281) 2009. augusztus 17 Hungarian Teacher Program, CERN 1
Gyorsítók Veszprémi Viktor ATOMKI, Debrecen Supported by NKTH and OTKA (H07-C 74281) 2009. augusztus 17 Hungarian Teacher Program, CERN 1 Az anyag felépítése Részecskefizika kvark, lepton Erős, gyenge,
RészletesebbenPÁSZTÁZÓ ELEKTRONMIKROSZKÓPIA
PÁSZTÁZÓ ELEKTRONMIKROSZKÓPIA 1 Havancsák Károly, Dankházi Zoltán ELTE Anyagfizikai Tanszék PÁSZTÁZÓ ELEKTRONMIKROSZKÓPIA 1. BEVEZETÉS A hagyományos optikai mikroszkóp felbontóképessége a diffrakciós korlát
RészletesebbenRöntgen-gamma spektrometria
Röntgen-gamma spektrométer fejlesztése radioaktív anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű meghatározására Szalóki Imre, Gerényi Anita, Radócz Gábor Nukleáris Technikai Intézet
RészletesebbenÁltalános Kémia, BMEVESAA101
Általános Kémia, BMEVESAA101 Dr Csonka Gábor, egyetemi tanár Az anyag Készítette: Dr. Csonka Gábor egyetemi tanár, csonkagi@gmail.com 1 Jegyzet Dr. Csonka Gábor http://web.inc.bme.hu/csonka/ Óravázlatok:
Részletesebben7.3. Plazmasugaras megmunkálások
7.3. Plazmasugaras megmunkálások (Plasma Beam Machining, PBM) Plazma: - nagy energiaállapotú gáz - az anyag negyedik halmazállapota - ionok és elektronok halmaza - egyenáramú ív segítségével állítják elő
RészletesebbenMunkagázok hatása a hegesztési technológiára és a hegesztési kötésre a CO 2 és a szilárdtest lézersugaras hegesztéseknél
Munkagázok hatása a hegesztési technológiára és a hegesztési kötésre a CO 2 és a szilárdtest lézersugaras hegesztéseknél Fémgőz és plazma Buza Gábor, Bauer Attila Messer Innovation Forum 2016. december
RészletesebbenJegyzet. Kémia, BMEVEAAAMM1 Műszaki menedzser hallgatók számára Dr Csonka Gábor, egyetemi tanár Dr Madarász János, egyetemi docens.
Kémia, BMEVEAAAMM Műszaki menedzser hallgatók számára Dr Csonka Gábor, egyetemi tanár Dr Madarász János, egyetemi docens Jegyzet dr. Horváth Viola, KÉMIA I. http://oktatas.ch.bme.hu/oktatas/konyvek/anal/
RészletesebbenÁltalános Kémia, BMEVESAA101 Dr Csonka Gábor, egyetemi tanár. Az anyag Készítette: Dr. Csonka Gábor egyetemi tanár,
Általános Kémia, BMEVESAA101 Dr Csonka Gábor, egyetemi tanár Az anyag Készítette: Dr. Csonka Gábor egyetemi tanár, csonkagi@gmail.com 1 Jegyzet Dr. Csonka Gábor http://web.inc.bme.hu/csonka/ Facebook,
RészletesebbenAz opakásványok infravörös-mikroszkópos sajátosságai és ezek jelentősége a fluidzárvány vizsgálatokban
ELTE TTK, Ásványtani Tanszék Az opakásványok infravörös-mikroszkópos sajátosságai és ezek jelentősége a fluidzárvány vizsgálatokban Takács Ágnes & Molnár Ferenc 6. Téli Ásványtudományi Iskola, Balatonfüred
RészletesebbenOpakásványok kristályorientáció vizsgálata a lahócai Cu-Au ércesedésben
Opakásványok kristályorientáció vizsgálata a lahócai Cu-Au ércesedésben Takács Ágnes & Molnár Ferenc Ásványtani Tanszék Visegrád, 2012. január 18-20. Kutatási téma Infravörös fluidzárvány vizsgálathoz
Részletesebben----------------------------------------------------------------------------------------------------------------------2.beugro
----------------------------------------------------------------------------------------------------------------------2.beugro -----------------------------------------------------------------------------------------------------------------------3.beugró
RészletesebbenEDX EBSD. Elméleti háttér Spektrumok alakja Gyakorlati alkalmazása
EDX Elméleti háttér Spektrumok alakja Gyakorlati alkalmazása EBSD Elméleti háttér Felület előkészítése Orientálás Hough-transzformáció IPF, IQ Felület minősége 2 Elektron besugárzás Röntgen foton kisugárzás
RészletesebbenNagytöltésű ionok áthaladása nanokapillárisokon
Nagytöltésű ionok áthaladása nanokapillárisokon Juhász Zoltán 20 éves az Elektron-ciklotronrezonanciás Ionforrás Laboratórium Felfedezés (2002): Lassú ionok képesek áthaladni szigetelő fóliákban kialakított
RészletesebbenRöntgensugárzás az orvostudományban. Röntgen kép és Komputer tomográf (CT)
Röntgensugárzás az orvostudományban Röntgen kép és Komputer tomográf (CT) Orbán József, Biofizikai Intézet, 2008 Hand mit Ringen: print of Wilhelm Röntgen's first "medical" x-ray, of his wife's hand, taken
RészletesebbenA TÖMEGSPEKTROMETRIA ALAPJAI
A TÖMEGSPEKTROMETRIA ALAPJAI web.inc.bme.hu/csonka/csg/oktat/tomegsp.doc alapján tömeg-töltés arány szerinti szétválasztás a legérzékenyebb módszerek közé tartozik (Nagyon kis anyagmennyiség kimutatására
RészletesebbenTÖMEGSPEKTROMÉTEREK SZEREPE A FÖLDTUDOMÁNYBAN. Palcsu László MTA Atommagkutató Intézet (Atomki) Környezet- és Földtudományi Laboratórium, Debrecen
TÖMEGSPEKTROMÉTEREK SZEREPE A FÖLDTUDOMÁNYBAN Palcsu László MTA Atommagkutató Intézet (Atomki) Környezet- és Földtudományi Laboratórium, Debrecen Miről lesz szó? - Előzmények - Meglévő, hamarosan beszerzendő
RészletesebbenTextíliák felületmódosítása és funkcionalizálása nem-egyensúlyi plazmákkal
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Textíliák felületmódosítása és funkcionalizálása nem-egyensúlyi plazmákkal Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán
RészletesebbenDiffúzió. Diffúzió. Diffúzió. Különféle anyagi részecskék anyagon belüli helyváltoztatása Az anyag lehet gáznemű, folyékony vagy szilárd
Anyagszerkezettan és anyagvizsgálat 5/6 Diffúzió Dr. Szabó Péter János szpj@eik.bme.hu Diffúzió Különféle anyagi részecskék anyagon belüli helyváltoztatása Az anyag lehet gáznemű, folyékony vagy szilárd
RészletesebbenFelületvizsgáló és képalkotó módszerek
Felületvizsgáló és képalkotó módszerek Galbács Gábor Bevezetés A felületvizsgáló módszere köre az elmúlt évtizedekben az egyik leggyorsabban fejlődő területe volt az analitikai kémiának (és az anyagtudománynak).
RészletesebbenMIKRO- ÉS NANOTECHNIKA II: NANOTECHNOLÓGIA
NANO MIKRO- ÉS NANOTECHNIKA II: NANOTECHNOLÓGIA Dr. Pődör Bálint Óbudai Egyetem KVK Mikroelektronikai és Technológia Intézet 2. A NANOTECHNOLÓGIA ESZKÖZEI I 2012/2013 1. félév 1 2. ELŐADÁS A NANOTECHNOLÓGIA
RészletesebbenPásztázó mikroszkóp (SEM) beszerzése a Nyugat-magyarországi Egyetem részére
Pásztázó mikroszkóp (SEM) beszerzése a Nyugat-magyarországi Egyetem részére Közbeszerzési Értesítő száma: 2016/11 Beszerzés tárgya: Árubeszerzés Hirdetmény típusa: Tájékoztató az eljárás eredményéről/eu/2011.08.19.
RészletesebbenTechnoorg Linda Ltd. Co. Budapest, Hungary. Innováció és Kommunikáció február 20.
Egy high tech cég g 17 éve Út t a kutatói ötletektıl l a világsz gszínvonalú termékekig egy tudományos mőszerfejlesztm szerfejlesztı vállalkozás s példp ldáján Technoorg Linda Ltd. Co. Budapest, Hungary
RészletesebbenArmco-vas speciális szemcsehatárainak vizsgálata EBSD-vel
Armco-vas speciális szemcsehatárainak vizsgálata EBSD-vel Gaál Zoltán, Dr. Szabó Péter János, Dr. Ginsztler János Budapesti Műszaki és Gazdaságtudományi Egyetem, Anyagtudomány és Technológia Tanszék, BME-MTA
RészletesebbenA sugárzás és az anyag kölcsönhatása. A béta-sugárzás és anyag kölcsönhatása
A sugárzás és az anyag kölcsönhatása A béta-sugárzás és anyag kölcsönhatása Cserenkov-sugárzás v>c/n, n törésmutató cos c nv Cserenkov-sugárzás Pl. vízre (n=1,337): 0,26 MeV c 8 m / s 2. 2* 10 A sugárzás
RészletesebbenA kromatográfia és szerepe a sokalkotós rendszerek minőségi és mennyiségi jellemzésében. Dr. Balla József 2019.
A kromatográfia és szerepe a sokalkotós rendszerek minőségi és mennyiségi jellemzésében. Dr. Balla József 2019. 1 Kromatográfia 2 3 A kromatográfia definíciója 1. 1993 IUPAC: New Unified Nomenclature for
RészletesebbenA felület EBSD vizsgálata
Cirkónium Anyagtudományi Kutatások A felület EBSD vizsgálata Dankházi Zoltán, Heczel Anita, Maksa Zsolt, Szabó Ábel, Varga Gábor, Vida Ádám ELTE Anyagfizikai Tanszék Kutatási jelentés a Nemzeti Kutatási,
RészletesebbenSzáloptika, endoszkópok
Száloptika, endoszkópok Optikai mikroszkópok a diagnosztikában Elektronmikroszkópia, fluorescens és konfokális mikroszkópia PTE-ÁOK Biofizikai ntézet Czimbalek Lívia 2009.03.16. Száloptika, endoszkópok
RészletesebbenNanotudományok vívmányai a mindennapokban Lagzi István László Eötvös Loránd Tudományegyetem Meteorológiai Tanszék
Nanotudományok vívmányai a mindennapokban Lagzi István László Eötvös Loránd Tudományegyetem Meteorológiai Tanszék 2011. szeptember 22. Mi az a nano? 1 nm = 10 9 m = 0.000000001 m Nanotudományok: 1-100
RészletesebbenMagyarország-Miskolc: Pásztázó elektronmikroszkópok 2018/S Ajánlati/részvételi felhívás. Árubeszerzés
1 / 9 Ez a hirdetmény a TED weboldalán: http://ted.europa.eu/udl?uri=ted:notice:123511-2018:text:hu:html Magyarország-Miskolc: Pásztázó elektronmikroszkópok 2018/S 056-123511 Ajánlati/részvételi felhívás
RészletesebbenSzerkezetvizsgálat ANYAGMÉRNÖK ALAPKÉPZÉS (BSc)
Szerkezetvizsgálat ANYAGMÉRNÖK ALAPKÉPZÉS (BSc) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR ANYAGTUDOMÁNYI INTÉZET Miskolc, 2008. 1. Tantárgyleírás Szerkezetvizsgálat kommunikációs
Részletesebben2010. január 31-én zárult OTKA pályázat zárójelentése: K62441 Dr. Mihály György
Hidrosztatikus nyomással kiváltott elektronszerkezeti változások szilárd testekben A kutatás célkitűzései: A szilárd testek elektromos és mágneses tulajdonságait az alkotó atomok elektronhullámfüggvényeinek
RészletesebbenTörök Zsófia, Huszánk Róbert, Csedreki László, Kertész Zsófia és Dani János. Fizikus Doktoranduszok Konferenciája Balatonfenyves,
Török Zsófia, Huszánk Róbert, Csedreki László, Kertész Zsófia és Dani János Fizikus Doktoranduszok Konferenciája Balatonfenyves, 2013.06.21-23 PIXE Particle Induced X-ray Emission Részecske indukált röntgenemissziós
RészletesebbenRöntgensugárzás 9/21/2014. Röntgen sugárzás keltése: Röntgen katódsugárcső. Röntgensugárzás keletkezése Tulajdonságok Anyaggal való kölcsönhatás
9/1/014 Röntgen Röntgen keletkezése Tulajdonságok Anyaggal való kölcsönhatás Hand mit Ringen: print of Wilhelm Röntgen's first "medical" x-ray, of his wife's hand, taken on December 1895 and presented
RészletesebbenAnyagtudomány. Ötvözetek egyensúlyi diagramjai (állapotábrák)
Anyagtudomány Ötvözetek egyensúlyi diagramjai (állapotábrák) Kétkomponensű fémtani rendszerek fázisai és szövetelemei Folyékony, olvadék fázis Színfém (A, B) Szilárd oldat (α, β) (szubsztitúciós, interstíciós)
RészletesebbenPásztázó elektronmikroszkópia (SEM) Elektronsugaras mikroanalízis (EPMA)
Pásztázó elektronmikroszkópia (SEM) Elektronsugaras mikroanalízis (EPMA) Anyagtudományi analitikai vizsgálati módszerek Koczka Béla Szervetlen és Analitikai kémia Tanszék Mikroszkópos leképezési technikák
RészletesebbenBevezetés a modern fizika fejezeteibe. 4. (c) Kvantummechanika. Utolsó módosítás: november 25. Dr. Márkus Ferenc BME Fizika Tanszék
Bevezetés a modern fizika fejezeteibe 4. (c) Kvantummechanika Utolsó módosítás: 2015. november 25. 1 Az impulzusmomentum (1) A mechanikában az impulzusmomentumot a hely és impulzus vektoriális szorzataként
RészletesebbenBevezetés a lézeres anyagmegmunkálásba
Bevezetés a lézeres anyagmegmunkálásba FBN332E-1 Dr. Geretovszky Zsolt 2010. október 6. Anyagcsaládok Fémek Kerámiák, üvegek Műanyagok Kompozitok A családok közti különbségek tárgyalhatóak: atomi szinten
RészletesebbenAz elektron hullámtermészete. Készítette Kiss László
Az elektron hullámtermészete Készítette Kiss László Az elektron részecske jellemzői Az elektront Joseph John Thomson fedezte fel 1897-ben. 1906-ban Nobel díj! Az elektronoknak, az elektromos és mágneses
RészletesebbenFelületmódosító technológiák
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Biokompatibilis anyagok 2011. Felületm letmódosító eljárások Dr. Mészáros István 1 Felületmódosító technológiák A leggyakrabban változtatott tulajdonságok a felület
RészletesebbenAtomfizika. Fizika kurzus Dr. Seres István
Atomfizika Fizika kurzus Dr. Seres István Történeti áttekintés J.J. Thomson (1897) Katódsugárcsővel végzett kísérleteket az elektron fajlagos töltésének (e/m) meghatározására. A katódsugarat alkotó részecskét
RészletesebbenGyorsítók. Veszprémi Viktor ATOMKI, Debrecen. Supported by OTKA MB augusztus 16. Hungarian Teacher Program, CERN 1
Gyorsítók Veszprémi Viktor ATOMKI, Debrecen Supported by OTKA MB08-80137 2010. augusztus 16. Hungarian Teacher Program, CERN 1 Hogyan látunk különböző méreteket? A világban megtalálható tárgyak mérete
RészletesebbenElektronsugaras mikroanalízis restaurátoroknak. I. rész: pásztázó elektronmikroszkópia
Elektronsugaras mikroanalízis restaurátoroknak. I. rész: pásztázó elektronmikroszkópia Tóth Attila Lajos 1. Bevezetés A pásztázó (scanning) elektronmikroszkópot (SEM), és röntgensugaras kémiai elemzésre
RészletesebbenPeriódusosság. 9-1 Az elemek csoportosítása: a periódusostáblázat
Periódusosság 9-1 Az elemek csoportosítása: aperiódusos táblázat 9-2 Fémek, nemfémek és ionjaik 9-3 Az atomok és ionok mérete 9-4 Ionizációs energia 9-5 Elektron affinitás 9-6 Mágneses 9-7 Az elemek periódikus
RészletesebbenEBSD vizsgálatok alkalmazása a geológiában: Enargit és luzonit kristályok orientációs vizsgálata
ELTE TTK, Ásványtani Tanszék EBSD vizsgálatok alkalmazása a geológiában: Enargit és luzonit kristályok orientációs vizsgálata Takács Ágnes & Molnár Ferenc TÁMOP-4.2.1/B-09/1/KMR-2010-0003 Szubmikroszkópos
RészletesebbenV. előadás március 4.
Bevezetés s az anyagtudományba nyba V. előadás 2010. március 4. Az z optikai vagy fénymikroszkóp Olyan összetett nagyítórendszer, amely két gyűjtőlencse-rendszer segítségével kis méretű tárgyak jelentősen
RészletesebbenMTA AKI Kíváncsi Kémikus Kutatótábor Kétdimenziós kémia. Balogh Ádám Pósa Szonja Polett. Témavezetők: Klébert Szilvia Mohai Miklós
MTA AKI Kíváncsi Kémikus Kutatótábor 2 0 1 6. Kétdimenziós kémia Balogh Ádám Pósa Szonja Polett Témavezetők: Klébert Szilvia Mohai Miklós A műanyagok és azok felületi kezelése Miért népszerűek napjainkban
RészletesebbenAltalános Kémia BMEVESAA101 tavasz 2008
Folyadékok és szilárd anayagok 3-1 Intermolekuláris erők, folyadékok tulajdonságai 3-2 Folyadékok gőztenziója 3-3 Szilárd anyagok néhány tulajdonsága 3-4 Fázisdiagram 3-5 Van der Waals kölcsönhatások 3-6
RészletesebbenDiffúzió 2003 március 28
Diffúzió 3 március 8 Diffúzió: különféle anyagi részecskék (szilárd, folyékony, gáznemű) anyagon belüli helyváltozása. Szilárd anyagban való mozgás Öndiffúzió: a rácsot felépítő saját atomok energiaszint-különbség
RészletesebbenRADIOAKTÍV GYÓGYSZERKÉSZÍTMÉNYEK. Radiopharmaceutica
Radioaktív gyógyszerkészítmények Ph.Hg.VIII. Ph.Eur. 8.0. -1 01/2014:0125 RADIOAKTÍV GYÓGYSZERKÉSZÍTMÉNYEK Radiopharmaceutica DEFINÍCIÓ Radioaktív gyógyszerkészítménynek vagy radiogyógyszereknek nevezünk
RészletesebbenElektromos áram. Vezetési jelenségek
Elektromos áram. Vezetési jelenségek Emlékeztető Elektromos áram: töltéshordozók egyirányú áramlása Áramkör részei: áramforrás, vezető, fogyasztó Áramköri jelek Emlékeztető Elektromos áram hatásai: Kémiai
RészletesebbenFOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2017/18-es tanév
FOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2017/18-es tanév A kollokviumon egy-egy tételt kell húzni az 1-10. és a 11-20. kérdések közül, valamint egy számolási feladatot az év közben
RészletesebbenFelületi vizsgáló módszerek. A mechanizmus igazolása
Felületi vizsgáló módszerek A mechanizmus igazolása Előzmények Laplace-nyomás Oka: felületi feszültség Leírása: mechanikai, termodinamikai Következményei: kapilláris jelenségek görbült felületek Adszorpció
RészletesebbenVizsgálatok Scanning elektronmikroszkóppal
Óbuda University e Bulletin Vol. 2, No. 1, 2011 Nagyné Halász Erzsébet Óbudai Egyetem, Bánki Donát Gépész és Biztonságtechnikai Mérnöki Kar nagyne.halasz@bgk.uni-obuda.hu Abstract: The paper describes
RészletesebbenElektronmikroszkópia. Nagy Péter (peter.v.nagy@gmail.com) Debreceni Egyetem, Biofizikai és Sejtbiológiai Intézet 1/47
Elektronmikroszkópia Nagy Péter (peter.v.nagy@gmail.com) Debreceni Egyetem, Biofizikai és Sejtbiológiai Intézet 1/47 x Miért van szükség elektronmikroszkópra? intenzitásprofil képernyő apertúra Egy fénnyel
RészletesebbenAz anyagi rendszer fogalma, csoportosítása
Az anyagi rendszer fogalma, csoportosítása A bemutatót összeállította: Fogarasi József, Petrik Lajos SZKI, 2011 1 1 A rendszer fogalma A körülöttünk levő anyagi világot atomok, ionok, molekulák építik
Részletesebben3. (b) Kereszthatások. Utolsó módosítás: április 1. Dr. Márkus Ferenc BME Fizika Tanszék
3. (b) Kereszthatások Utolsó módosítás: 2013. április 1. Vezetési együtthatók fémekben (1) 1 Az elektrongáz hővezetési együtthatója A levezetésben alkalmazott feltételek: 1. Minden elektron ugyanazzal
RészletesebbenA gamma-sugárzás kölcsönhatásai
Ref. [3] A gamma-sugárzás kölcsönhatásai Az anyaggal való kölcsönhatás kis valószínűségű hatótávolság nagy A sugárzás gyengülését 3 féle kölcsönhatás okozza. fotoeffektus Compton-szórás párkeltés A gamma-fotonok
RészletesebbenDuna-víz extrahálható komponenseinek meghatározása GC-MSD rendszerrel. I. Elméleti áttekintés
Duna-víz extrahálható komponenseinek meghatározása GC-MSD rendszerrel A gyakorlat az előző évi kötelező műszeres analitika laborgyakorlat gázkromatográfiás laborjára épít. Az ott szerzett ismeretek a gyakorlat
RészletesebbenPerifériáknak nevezzük a számítógép központi egységéhez kívülről csatlakozó eszközöket, melyek az adatok ki- vagy bevitelét, illetve megjelenítését
Perifériák monitor Perifériáknak nevezzük a számítógép központi egységéhez kívülről csatlakozó eszközöket, melyek az adatok ki- vagy bevitelét, illetve megjelenítését szolgálják. Segít kapcsolatot teremteni
RészletesebbenRöntgendiagnosztika és CT
Röntgendiagnosztika és CT 2013.04.09. Röntgensugárzás Elektromágneses sugárzás (f=10 16 10 19 Hz, E=120eV 120keV (1.9*10-17 10-14 J), λ
RészletesebbenRészecskegyorsítók. Barna Dániel. University of Tokyo Wigner Fizikai Kutatóközpont
Részecskegyorsítók Barna Dániel University of Tokyo Wigner Fizikai Kutatóközpont Részecskegyorsítók a háztartásban Töltött részecskék manipulálása Miért akarunk nagyenergiás gyorsítókat? A klasszikus nagyenergiás
Részletesebben
