1 Török Zsófia, Huszánk Róbert, Csedreki László, Kertész Zsófia és Dani János Fizikus Doktoranduszok Konferenciája Balatonfenyves,

PIXE Particle Induced X-ray Emission Részecske indukált röntgenemissziós spektrometria Sokelemes analitikai technika Nem igényel mintaelőkészítést

2 PIXE Particle Induced X-ray Emission Részecske indukált röntgenemissziós spektrometria Sokelemes analitikai technika Nem igényel mintaelőkészítést Roncsolásmentes Érzékeny detektálási határok: akár 1 g/g (ppm) anyagmennyiség kimutatása protonnyaláb M L K kilökött K-héj elektron K -röntgensugár

3 Atomki, IBA Laboratórium 5 MV Van de Graaff gyorsító 3 nyalábcsatorna alkalmazott IBA technikák: makro-pixe, mikro-pixe, RBS, PIGE, STIM és ERDA

4 Pásztázó nukleáris mikroszonda fókuszált ionnyaláb: 2 m pásztázás maximum 2,5 mm x 2,5 mm területen, elemtérképek készítése Alkalmazási területek Biológia Geológia Aeroszolkutatás Orvostudományok Anyagtudományok Archeometria Kémia Asztrofizika

festmény, szobor, nagyobb tárgyak) Az elrendezés előnye Gyorsabb mérési idő

5 Levegőre kihozott mikro-pixe Olyan tárgyak mérésére, melyeket nem lehet a vákuumkamrába helyezni Oka lehet anyaga vagy mérete (pl. festmény, szobor, nagyobb tárgyak) Az elrendezés előnye Gyorsabb mérési idő Nagy tárgyak egyszerű mozgatása (akár 20 kg-ig) Szigetelő minták mérése a felület megégetésének veszélye nélkül

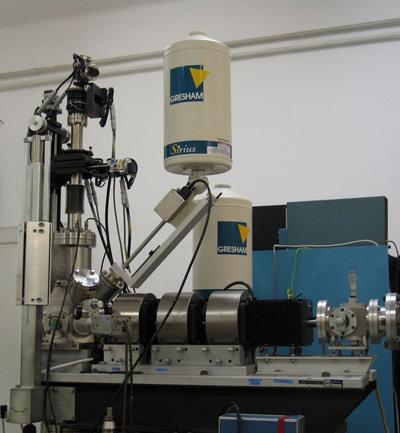

6 Mérési elrendezés SDD (Silicon Drift Detector) - a könnyű elemek detektálásra - mágnes védi a visszaszóródó protonoktól Si(Li) abszorbens Kapton fólia Nyalábméret a cső végén: 5.5 x 5.5 m 2

7 Nyalábméret meghatározása Kilépő ablak: 200 nm Si 3 N 4 Proton energiája: 2.5 MeV Tárgytávolság: 3 mm Közeg: levegő és hélium Előzetes számítások eredménye: (PRAM, SRIM) Levegőn: 35x35 m 2 Héliumban: 25x25 m 2 Mért nyalábméret rézrácson: Levegőn: 32x35 m 2 Héliumban: 30x33 m m 250 m

8 Közép-bronzkori kincsek vizsgálata Hajdúsámson: egy kard és 12 csákány Téglás: egy kard és egy csákány Kérdés: Vajon az összetartozó leletek egyszerre készültek-e A díszített kard motívumainak részletesebb vizsgálata Származhatnak-e egy műhelyből

10 A kardok elemanalízise Mn Fe Ni Cu Zn As Ag Sn Sb Au Hg Hsámsoni kard Téglási kard T. kard markolata Az adatok ppm-ben vannak megadva A leletek csoportosítása Tipológiai csoportosítás Hajdúsámsoni kincs: Nyéllyukas csákányok (5 db) Dudoros nyéllyukas csákány (3db) Nyakkorongos csákány ( 3db) Nyélcsöves csákány (Křtěnov-típus)(1db) Tömör markolatú kard Téglási kincs Kard Markolat Nyakkorongos csákány

11 név leltári szám Cu/Sn balta1 Sz balta2 Sz balta3 Sz balta4 Sz balta5 Sz balta6 Sz balta7 Sz balta8 Sz balta9 Sz balta10 Sz balta11 IV balta12 Sz kard -Hsámson Sz balta13 IV kard - Téglás kard markolata A különböző Cu/Sn arány mutatja, hogy nem származhatnak egy öntésből Nyomelemek: Téglási leletek esetében magasabb Ni, As koncentráció, valamint Sb jelenléte, a markolatban Hg és Au kimutathatósági határ felett

12 Natív röntgen (Dr. Bágyi Péter Kenézy Kórház Központi Radiológiai Diagnosztika)

13 Mikro-PIXE elem koncentráció K 3-4% A Hajdúsámsoni kard díszítése Könnyű elemek kimutatása He-ban Ca 3-5% Ti % Fe 3-6% Fe Sn min max 2 mm

14 Összefoglalás Sikeresen telepítettük az új kihozott nyalábos mérőrendszerünket A nyalábméret elméleti meghatározása után a kísérleti eredmények igazolták a számításaimat Az első archeológiai mérés során felmértük a rendszerünk még hiányos részeit A PIXE mérések eredményeit a tipológiai vizsgálatok, és a röntgen felvételek is igazolták Következő feladatink: Árammérés megoldása He áramoltatás javítása a levegő telítettségének elérése céljából, ezáltal lehetséges lesz a Mg-tól meghatározni az elemek koncentrációját

15 Köszönetnyilvánítás Ez a munka a TAMOP-4.2.2/B-10/ projekt támogatásával, valamint az Európai Unió és az Európai Szociális Alap társfinanszírozásával készült. Az új rendszer fejlesztése a Magyar Tudományos Akadémia és az MTA Bolyai János Kutatási Ösztöndíj kertében és támogatásával valósult meg.

16 Köszönöm a figyelmet!
