Havancsák Károly Nagyfelbontású kétsugaras pásztázó elektronmikroszkóp az ELTÉ-n: lehetőségek, eddigi eredmények

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Havancsák Károly Nagyfelbontású kétsugaras pásztázó elektronmikroszkóp az ELTÉ-n: lehetőségek, eddigi eredmények"

Átírás

1 Havancsák Károly Nagyfelbontású kétsugaras pásztázó elektronmikroszkóp az ELTÉ-n: lehetőségek, eddigi eredmények Nanoanyagok és nanotechnológiák Albizottság ELTE TTK 2013.

2 Havancsák Károly Nagyfelbontású kétsugaras pásztázó elektronmikroszkóp az ELTÉ-n: lehetőségek, eddigi eredmények MTA Nanoanyagok és nanotechnológiák Albizottság ELTE TTK 2013.

3

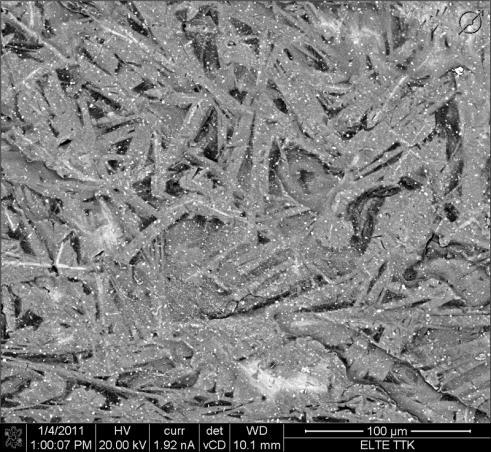

4 Elektronmikroszkópok TEM SEM Transzmissziós elektronmikroszkóp Átvilágítós vékony minta < 100 nm párhuzamos képalkotás maximális felbontás (HRTEM): 0,1 nm Pásztázó elektronmikroszkóp Visszaszórásos vastag minta soros képalkotás maximális felbontás: 1 nm

5 A SEM működés alapjai 1. Fókuszált elektronnyaláb pásztázza a minta felületét

6 A SEM működés alapjai 1. Fókuszált elektronnyaláb pásztázza a minta felületét

7 2. Kiváltott termékek: szekunder elektronok, visszaszórt elektronok, röntgen fotonok. A SEM működés alapjai 1. Fókuszált elektronnyaláb pásztázza a minta felületét 3. A szekunder és visszaszórt elektronokkal képalkotás

8 2. Kiváltott termékek: szekunder elektronok, visszaszórt elektronok, röntgen fotonok. A SEM működés alapjai 1. Fókuszált elektronnyaláb pásztázza a minta felületét 3. A szekunder és visszaszórt elektronokkal képalkotás 4. A röntgen fotonokkal spektrum létrehozása, elemanalízis

9 Elektron detektorok Szekunder elektronok detektálására (E < 50 ev). Everhart Thornley-detektor Felület leképezése, elsősorban morfológia, d min 1 nm. Visszaszórt elektronok detektálása (E 30 kev) Z kontraszt d min 2-4 nm ETD BSED

10 Röntgen elemanalízis Röntgen detektor (Energia diszperziv röntgen detektor = EDX) - Szilícium drift detektor, elemanalízis - Nem igényel folytonos folyékony N hűtést Peltier-hűtés ~ - 60 o C. - A detektor sebessége: 10 5 cps. - A detektor energia felbontásra: 130 Mn K α.

11 Röntgen elemanalízis Röntgen detektor (Energia diszperziv röntgen detektor = EDX) - Szilícium drift detektor, elemanalízis - Nem igényel folytonos folyékony N hűtést Peltier-hűtés - 60 o C. - A detektor sebessége: 10 5 cps. - A detektor energia felbontásra: 130 Mn K α. - Elemtérkép készítése (gyökérkövület) visszaszórt elektron kép röntgen elemtérkép

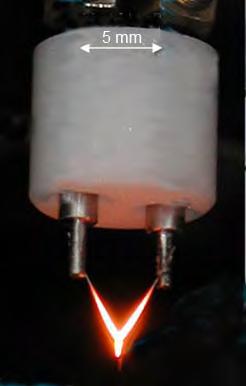

12 A SEM felépítése 1. Elektron forrás (Schottky-forrás) 10-7 Pa 2. Mágneses lencsék 3. Pásztázó mágnesek 10-5 Pa 4. Detektorok (SED, BSED, EDX) 5. Vákuum rendszer vezető minták esetén szigetelő minták esetén biológiai minták esetén 100% páratartalom 10-3 Pa nagyvákuum üzemmód Pa alacsony-vákuum üzemmód Pa környezeti üzemmód

13 Kétsugaras mikroszkóp elektron nyaláb + ion nyaláb (FIB = focused ion beam) 19 mm 10 mm Elektron nyaláb függőleges, az ionnyaláb 52 o -ot zár be a függőlegessel Két nyaláb a munkatávolságon találkozik, megmunkálás közben látható az eredményt

14

15 A fókuszált ionnyaláb (FIB) szerepe Gallium ionforrás E max =30 kev Porlasztás ionnyalábbal Gázkémia (nanolitográfia)

16 FIB porlasztás Porlasztás (sputtering) (10 x 5 x3 μm/10 min) Az ionsugár átmérője (5 6) nm. Minimális vonalvastagság (30-40) nm. Mire alkalmas? - Keresztmetszeti minták készítése - TEM minták készítése - Mikro- és nanolitográfia (gázkémia) - Nanostruktúrák létrehozása - Ionsugaras képképzés 16

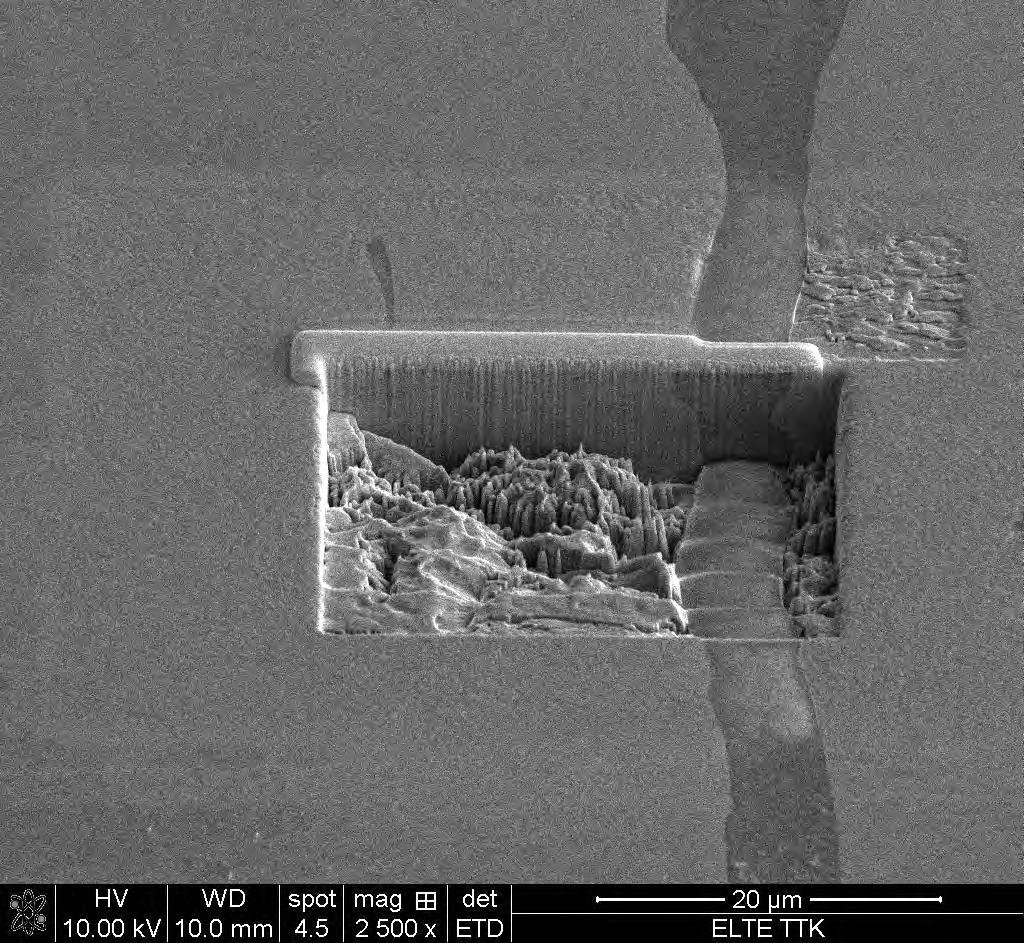

17 FIB: keresztmetszeti minta készítése

18 FIB: keresztmetszeti minta készítése

19 FIB: keresztmetszeti minta készítése

20 FIB: keresztmetszeti minta készítése

21 FIB: keresztmetszeti minta készítése

22 FIB: keresztmetszeti minta készítése

23 FIB: keresztmetszeti minta készítése

24 FIB: keresztmetszeti minta készítése

25 FIB: keresztmetszeti minta készítése

26 FIB: keresztmetszeti minta készítése

27 FIB: keresztmetszeti minta készítése

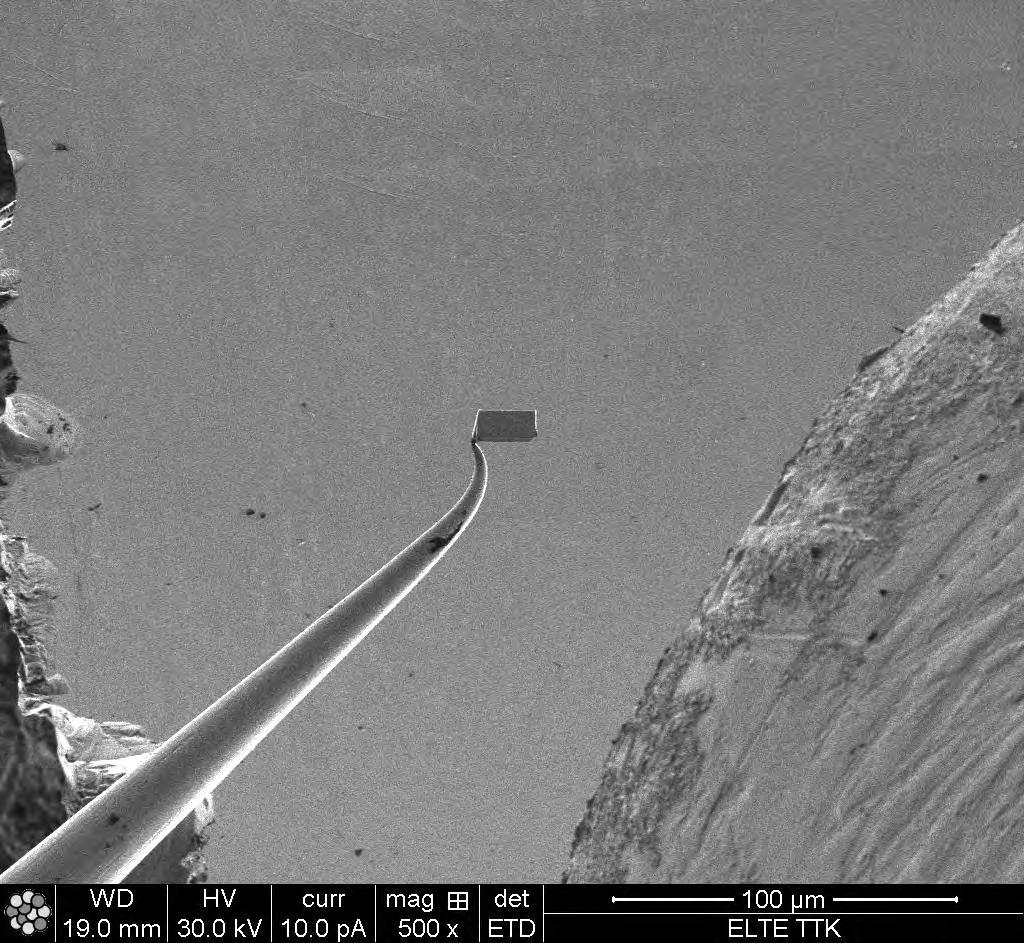

28 TEM minta készítése

29 TEM minta készítése

30 TEM minta készítése

31 TEM minta készítése

32 TEM minta készítése

33 TEM minta készítése

34 TEM minta készítése

35 TEM minta készítése

36 TEM minta készítése

37 TEM minta készítése

38 TEM minta készítése

39 Visszaszórt elektron diffrakció (EBSD) Polikristályos minta vizsgálata pontról-pontra Felbontás: nm kristály típusa szemcsék orientációs térképe textúravizsgálat Kikuchi-sávok

40 Visszaszórt elektron diffrakció (EBSD) Kikuchi - mintázat EBSD orientációs térkép

41 Visszaszórt elektron diffrakció (EBSD) Ag4N-10HPT; átlagos szemcseméret: 100 nm. minta: Gubicza Jenő, Hegedűs Zoltán

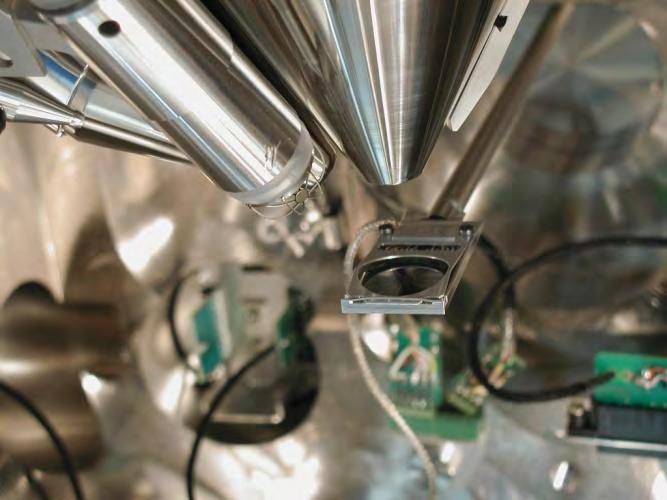

42 STEm detektor Pásztázó transzmissziós mikroszkópia (STEM); felbontás: 0,9 nm. ZnO nanorészecskék

43 STEm detektor Pásztázó transzmissziós mikroszkópia (STEM); felbontás: 0,9 nm. ZnO nanorészecskék

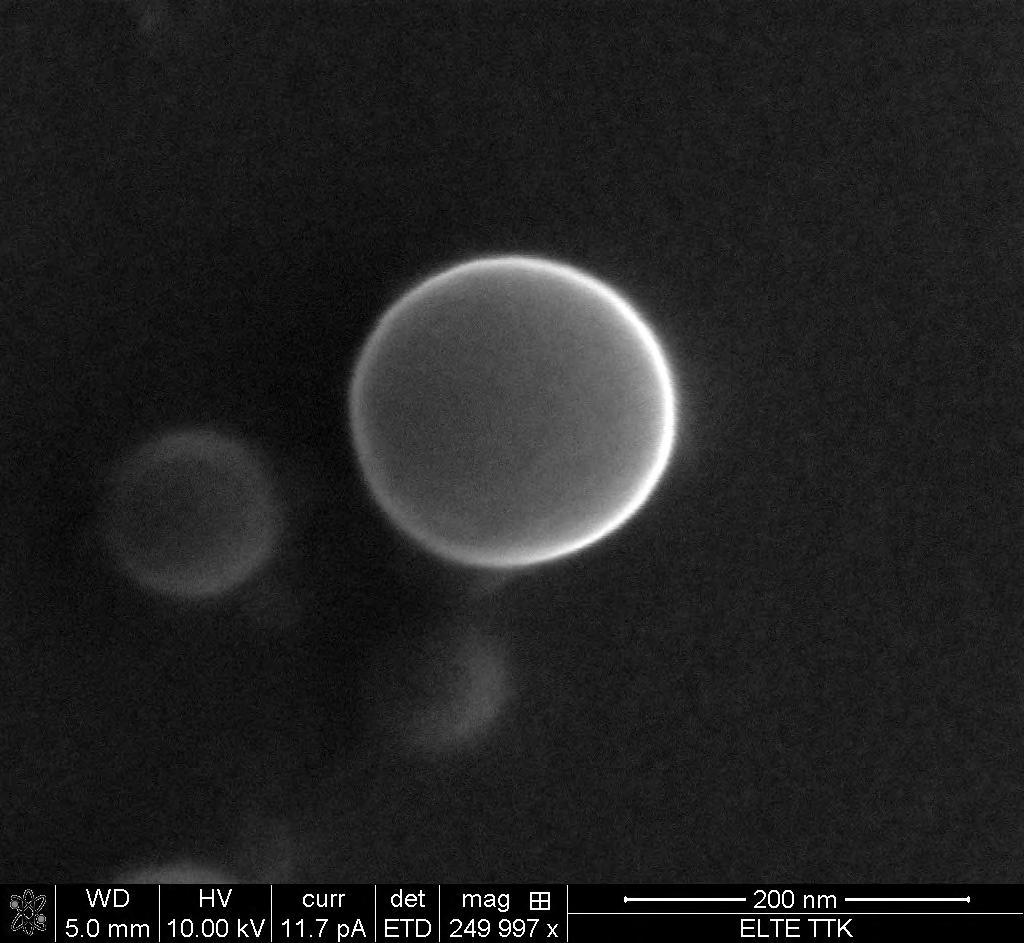

44 Gyógyszertranszprot polimer nanorészecskékkel

45 Gyógyszertranszprot polimer nanorészecskékkel

46 Gyógyszertranszprot polimer nanorészecskékkel

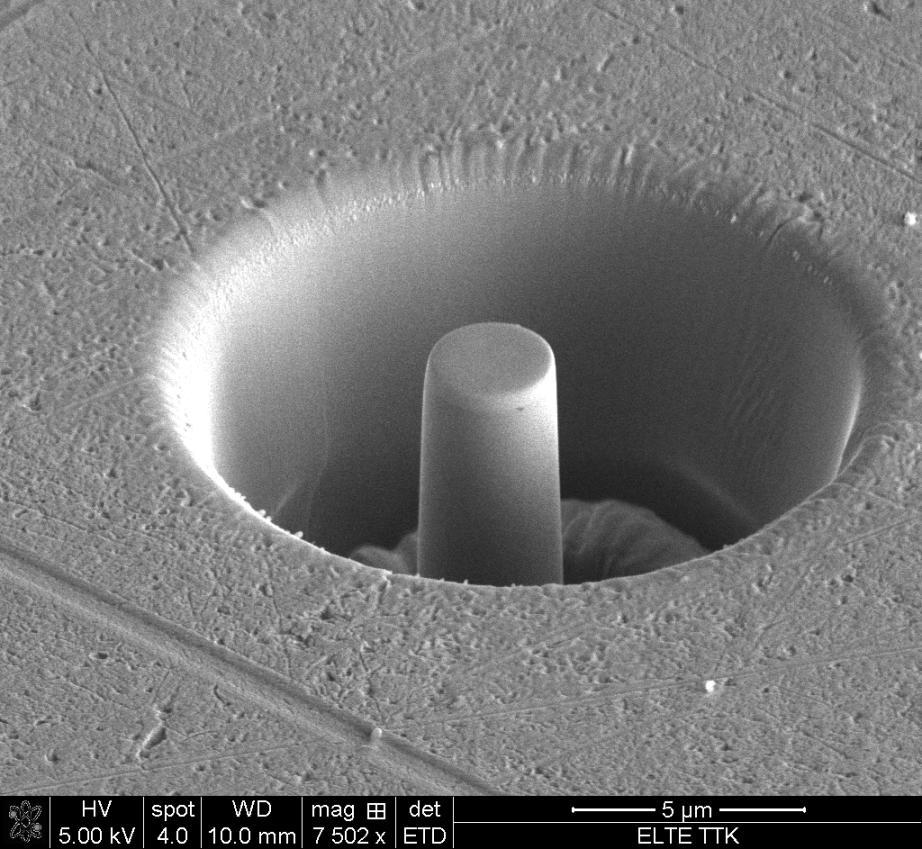

47 Mikripillárok deformációs tulajdonságainak vizsgálata minta: Groma István, Hegyi Ádám

48 Biológiai objektumok keresztmetszete 48

49 Budai meleg források baktérium telepeinek vizsgálata 49

50 Ősi vulkánok kőzeteiben a zárványok vizsgálata 50 minta: Szabó Csaba, Berkesi Márta

51 Nano Pinokkió 51 ZnO nanorészecskék

52 Összefoglalás 52 - A régióban egyedülálló berendezés; - Nagyvákuum-, alacsony vákuum- és környezeti üzemmódok; - Képi felbontás üzemmódtól függően 1 5 nm (a nanotartomány vizsgálatára alkalmas); - Gyors röntgen detektor, nagyfelbontású elem-térképezés; - Fókuszált ionsugár: keresztmetszeti minta, nanolitográfia; - Visszaszórt elektron diffrakció: kristály orientáció- és textúravizsgálat; - Eddig több mint 100 publikáció referált folyóiratban, konferencia és ismeretterjesztő előadás; - Nyitottak vagyunk külső K + F együttműködésekre.

Havancsák Károly Az ELTE TTK kétsugaras pásztázó elektronmikroszkópja. Archeometriai műhely ELTE TTK 2013.

Havancsák Károly Az ELTE TTK kétsugaras pásztázó elektronmikroszkópja. Archeometriai műhely ELTE TTK 2013. Havancsák Károly Az ELTE TTK kétsugaras pásztázó elektronmikroszkópja Archeometriai műhely ELTE TTK 2013. Elektronmikroszkópok TEM SEM Transzmissziós elektronmikroszkóp Átvilágítós vékony minta < 100

Részletesebben

A nanotechnológia mikroszkópja

A nanotechnológia mikroszkópja 1 Havancsák Károly, ELTE Fizikai Intézet A nanotechnológia mikroszkópja EGIS 2011. június 1. FEI Quanta 3D SEM/FIB 2 Havancsák Károly, ELTE Fizikai Intézet A nanotechnológia mikroszkópja EGIS 2011. június

Részletesebben

Nagyműszeres vegyész laboratórium programja. 8:15-8:25 Rövid vizuális ismerkedés a SEM laborral. (Havancsák Károly)

Nagyműszeres vegyész laboratórium programja. 8:15-8:25 Rövid vizuális ismerkedés a SEM laborral. (Havancsák Károly) Nagyműszeres vegyész laboratórium programja 8:15-8:25 Rövid vizuális ismerkedés a SEM laborral. (Havancsák Károly) 8:30-9:15 A pásztázó elektronmikroszkópia (SEM) alapjai. (Havancsák Károly) 9:30-10:15

Részletesebben

Quanta 3D SEM/FIB Kétsugaras pásztázó elektronmikroszkóp. Havancsák Károly

Quanta 3D SEM/FIB Kétsugaras pásztázó elektronmikroszkóp. Havancsák Károly Quanta 3D SEM/FIB Kétsugaras pásztázó elektronmikroszkóp Havancsák Károly http://sem.elte.hu 1 FEI Quanta 3D SEM/FIB Anton van Leeuwenhoek (1632-1723, Delft) FEI (Philips) Eindhoven 2 A Képképzés fajtái

Részletesebben

ELTE Fizikai Intézet. FEI Quanta 3D FEG kétsugaras pásztázó elektronmikroszkóp

ELTE Fizikai Intézet. FEI Quanta 3D FEG kétsugaras pásztázó elektronmikroszkóp ELTE Fizikai Intézet FEI Quanta 3D FEG kétsugaras pásztázó elektronmikroszkóp mintatartó mikroszkóp nyitott ajtóval Fő egységek 1. Elektron forrás 10-7 Pa 2. Mágneses lencsék 10-5 Pa 3. Pásztázó mágnesek

Részletesebben

Nagyműszeres vegyész laboratórium programja. 9:15-9:25 Rövid vizuális ismerkedés a SEM laborral. (Havancsák Károly)

Nagyműszeres vegyész laboratórium programja. 9:15-9:25 Rövid vizuális ismerkedés a SEM laborral. (Havancsák Károly) Nagyműszeres vegyész laboratórium programja 9:15-9:25 Rövid vizuális ismerkedés a SEM laborral. (Havancsák Károly) 9:30-11:00 A pásztázó elektronmikroszkópia (SEM) alapjai és visszaszórtelektron diffrakció

Részletesebben

FEI Quanta 3D. Nanoszerkezetek vizsgálatára alkalmas kétsugaras pásztázó elektronmikroszkóp az ELTE TTK-n

FEI Quanta 3D. Nanoszerkezetek vizsgálatára alkalmas kétsugaras pásztázó elektronmikroszkóp az ELTE TTK-n FEI Quanta 3D Nanoszerkezetek vizsgálatára alkalmas kétsugaras pásztázó elektronmikroszkóp az ELTE TTK-n Havancsák Károly, Dankházi Zoltán, Varga Gábor, Ratter Kitti ELTE TTK Anyagfizikai Tanszék ELFT

Részletesebben

Fókuszált ionsugaras megmunkálás

Fókuszált ionsugaras megmunkálás FEI Quanta 3D SEM/FIB Dankházi Zoltán 2016. március 1 FIB = Focused Ion Beam (Fókuszált ionnyaláb) Miből áll egy SEM/FIB berendezés? elektron oszlop ion oszlop gáz injektorok detektor CDEM (SE, SI) 2 Dual-Beam

Részletesebben

Dankházi Z., Kalácska Sz., Baris A., Varga G., Ratter K., Radi Zs.*, Havancsák K.

Dankházi Z., Kalácska Sz., Baris A., Varga G., Ratter K., Radi Zs.*, Havancsák K. Dankházi Z., Kalácska Sz., Baris A., Varga G., Ratter K., Radi Zs.*, Havancsák K. ELTE, TTK KKMC, 1117 Budapest, Pázmány Péter sétány 1/A. * Technoorg Linda Kft., 1044 Budapest, Ipari Park utca 10. Műszer:

Részletesebben

Fókuszált ionsugaras megmunkálás

Fókuszált ionsugaras megmunkálás 1 FEI Quanta 3D SEM/FIB Fókuszált ionsugaras megmunkálás Ratter Kitti 2011. január 19-21. 2 FIB = Focused Ion Beam (Fókuszált ionnyaláb) Miből áll egy SEM/FIB berendezés? elektron oszlop ion oszlop gáz

Részletesebben

Milyen simaságú legyen a minta felülete jó minőségű EBSD mérésekhez

Milyen simaságú legyen a minta felülete jó minőségű EBSD mérésekhez 1 Milyen simaságú legyen a minta felülete jó minőségű EBSD mérésekhez Havancsák Károly Dankházi Zoltán Ratter Kitti Varga Gábor Visegrád 2012. január Elektron diffrakció 2 Diffrakció - kinematikus elmélet

Részletesebben

Typotex Kiadó. Tartalomjegyzék

Typotex Kiadó. Tartalomjegyzék Tartalomjegyzék Előszó 1 1. Az alapok 3 1.1. A pásztázó elektronmikroszkópia helye a korszerű tudományban 3 Irodalom 6 1.2. Elektron anyag kölcsönhatás 7 1.2.1. Rugalmas szórás 12 1.2.2. Rugalmatlan szórás

Részletesebben

Energia-diszperzív röntgen elemanalízis

Energia-diszperzív röntgen elemanalízis Fókuszált ionsugaras megmunkálás Energia-diszperzív röntgen elemanalízis FEI Quanta 3D SEM/FIB Dankházi Zoltán 2016. március 1 EDS = Energy Dispersive Spectroscopy Hol található a SEM/FIB berendezésen?

Részletesebben

NAGYFELBONTÁSÚ PÁSZTÁZÓ ELEKTRONMIKROSZKÓP AZ EÖTVÖS EGYETEMEN

NAGYFELBONTÁSÚ PÁSZTÁZÓ ELEKTRONMIKROSZKÓP AZ EÖTVÖS EGYETEMEN NAGYFELBONTÁSÚ PÁSZTÁZÓ ELEKTRONMIKROSZKÓP AZ EÖTVÖS EGYETEMEN Havancsák Károly, Lendvai János ELTE Természettudományi Kar 2010 ôszén az Eötvös Loránd Tudományegyetem Európai Léptékkel a Tudásért, ELTE

Részletesebben

Mikroszerkezeti vizsgálatok

Mikroszerkezeti vizsgálatok Mikroszerkezeti vizsgálatok Dr. Szabó Péter BME Anyagtudomány és Technológia Tanszék 463-2954 szpj@eik.bme.hu www.att.bme.hu Tematika Optikai mikroszkópos vizsgálatok, klasszikus metallográfia. Kristálytan,

Részletesebben

AZ ELTE TTK KÉTSUGARAS PÁSZTÁZÓ ELEKTRONMIKROSZKÓPJA

AZ ELTE TTK KÉTSUGARAS PÁSZTÁZÓ ELEKTRONMIKROSZKÓPJA 95 AZ ELTE TTK KÉTSUGARAS PÁSZTÁZÓ ELEKTRONMIKROSZKÓPJA DUAL BEAM SCANNING ELECTRONMICROSCOPE AT EÖTVÖS LORÁND UNIVERSITY HAVANCSÁK KÁROLY 1, BARIS ADRIENN 2, KALÁCSKA SZILVIA 3 Eötvös Loránd Tudományegyetem,

Részletesebben

PÁSZTÁZÓ ELEKTRONMIKROSZKÓPIA

PÁSZTÁZÓ ELEKTRONMIKROSZKÓPIA PÁSZTÁZÓ ELEKTRONMIKROSZKÓPIA 1 Havancsák Károly, Dankházi Zoltán ELTE Anyagfizikai Tanszék PÁSZTÁZÓ ELEKTRONMIKROSZKÓPIA 1. BEVEZETÉS A hagyományos optikai mikroszkóp felbontóképessége a diffrakciós korlát

Részletesebben

Energia-diszperzív röntgen elemanalízis és Fókuszált ionsugaras megmunkálás FEI Quanta 3D SEM/FIB

Energia-diszperzív röntgen elemanalízis és Fókuszált ionsugaras megmunkálás FEI Quanta 3D SEM/FIB Energia-diszperzív röntgen elemanalízis és Fókuszált ionsugaras megmunkálás FEI Quanta 3D SEM/FIB Dankházi Zoltán 2015. március 1 Energia-diszperzív Fókuszált ionsugaras röntgen megmunkálás elemanalízis

Részletesebben

A szubmikronos anyagtudomány néhány eszköze. Havancsák Károly ELTE TTK Központi Kutató és Műszer Centrum július.

A szubmikronos anyagtudomány néhány eszköze. Havancsák Károly ELTE TTK Központi Kutató és Műszer Centrum július. 1 A szubmikronos anyagtudomány néhány eszköze Havancsák Károly ELTE TTK Központi Kutató és Műszer Centrum 2012. július. Mikroszkópok 2 - Transzmissziós elektronmikroszkóp (TEM), - Pásztázó elektronmikroszkóp

Részletesebben

FEI Quanta 3D SEM/FIB. Havancsák Károly 2010. december

FEI Quanta 3D SEM/FIB. Havancsák Károly 2010. december 1 Havancsák Károly 2010. december 2 Időrend A helyiség kialakítás tervezése 2010. május Mágneses tér, vibráció mérése 2010. május A helyiség kialakítása 2010. augusztus 4 22. A berendezés szállítása 2010.

Részletesebben

Fókuszált ionsugaras megmunkálás

Fókuszált ionsugaras megmunkálás FEI Quanta 3D SEM/FIB Fókuszált ionsugaras megmunkálás Dankházi Zoltán 2013. március 1 FIB = Focused Ion Beam (Fókuszált ionnyaláb) Miből áll egy SEM/FIB berendezés? elektron oszlop ion oszlop gáz injektorok

Részletesebben

Pásztázó elektronmikroszkóp (SEM scanning electronmicroscope)

Pásztázó elektronmikroszkóp (SEM scanning electronmicroscope) Pásztázó elektronmikroszkóp (SEM scanning electronmicroscope) Laborgykorlat Thiele Ádám Az EM és az OM összehasonlítása Az elektronmikroszkóp (EM) működési elve azonos az optikai mikroszkópéval (OM). Az

Részletesebben

Felületvizsgáló és képalkotó módszerek

Felületvizsgáló és képalkotó módszerek Felületvizsgáló és képalkotó módszerek Galbács Gábor Bevezetés A felületvizsgáló módszere köre az elmúlt évtizedekben az egyik leggyorsabban fejlődő területe volt az analitikai kémiának (és az anyagtudománynak).

Részletesebben

Pásztázó elektronmikroszkóp. Alapelv. Szinkron pásztázás

Pásztázó elektronmikroszkóp. Alapelv. Szinkron pásztázás Pásztázó elektronmikroszkóp Scanning Electron Microscope (SEM) Rasterelektronenmikroskope (REM) Alapelv Egy elektronágyúval vékony elektronnyalábot állítunk elő. Ezzel pásztázzuk (eltérítő tekercsek segítségével)

Részletesebben

EDX EBSD. Elméleti háttér Spektrumok alakja Gyakorlati alkalmazása

EDX EBSD. Elméleti háttér Spektrumok alakja Gyakorlati alkalmazása EDX Elméleti háttér Spektrumok alakja Gyakorlati alkalmazása EBSD Elméleti háttér Felület előkészítése Orientálás Hough-transzformáció IPF, IQ Felület minősége 2 Elektron besugárzás Röntgen foton kisugárzás

Részletesebben

Köpenyfluidzárványok kutatása mikro- és nanométeres léptékben

Köpenyfluidzárványok kutatása mikro- és nanométeres léptékben Köpenyfluidzárványok kutatása mikro- és nanométeres léptékben a nagyfelbontású Raman spektroszkóp és a fókuszált ionsugaras technika (FIB-SEM) alkalmazásának előnyei BERKESI Márta 1, SZABÓ Csaba 1, GUZMICS

Részletesebben

Röntgen-gamma spektrometria

Röntgen-gamma spektrometria Röntgen-gamma spektrométer fejlesztése radioaktív anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű meghatározására Szalóki Imre, Gerényi Anita, Radócz Gábor Nukleáris Technikai Intézet

Részletesebben

Finomszemcsés anyagok mikroszerkezetének vizsgálata kétsugaras pásztázó elektronmikroszkóppal

Finomszemcsés anyagok mikroszerkezetének vizsgálata kétsugaras pásztázó elektronmikroszkóppal Finomszemcsés anyagok mikroszerkezetének vizsgálata kétsugaras pásztázó elektronmikroszkóppal Szakdolgozat Írta: Laschober Dóra Ágnes ELTE TTK, Fizika BSc Témavezető: Havancsák Károly CSc ELTE TTK Anyagfizikai

Részletesebben

A nanotechnológia mikroszkópjai. Havancsák Károly, 2011. január

A nanotechnológia mikroszkópjai. Havancsák Károly, 2011. január 1 A nanotechnológia mikroszkópjai Havancsák Károly, 2011. január Az előadás tematikája 2 - Transzmissziós elektronmikroszkóp (SEM), - Pásztázó elektronmikroszkóp (TEM), - Pásztázó alagútmikroszkóp (STM),

Részletesebben

Kristályorientáció-térképezés (SEM-EBSD) opakásványok és fluidzárványaik infravörös mikroszkópos vizsgálatához

Kristályorientáció-térképezés (SEM-EBSD) opakásványok és fluidzárványaik infravörös mikroszkópos vizsgálatához Kristályorientáció-térképezés (SEM-EBSD) opakásványok és fluidzárványaik infravörös mikroszkópos vizsgálatához Takács Ágnes, Molnár Ferenc & Dankházi Zoltán Ásványtani Tanszék & Anyagfizikai Tanszék Centrumban

Részletesebben

Technoorg Linda Ltd. Co. Budapest, Hungary. Innováció és Kommunikáció február 20.

Technoorg Linda Ltd. Co. Budapest, Hungary. Innováció és Kommunikáció február 20. Egy high tech cég g 17 éve Út t a kutatói ötletektıl l a világsz gszínvonalú termékekig egy tudományos mőszerfejlesztm szerfejlesztı vállalkozás s példp ldáján Technoorg Linda Ltd. Co. Budapest, Hungary

Részletesebben

6-7. PÁSZTÁZÓ ELEKTRONMIKROSZKÓPIA MEGBÍZHATÓSÁGI HIBAANALITIKA VIETM154 HARSÁNYI GÁBOR, BALOGH BÁLINT

6-7. PÁSZTÁZÓ ELEKTRONMIKROSZKÓPIA MEGBÍZHATÓSÁGI HIBAANALITIKA VIETM154 HARSÁNYI GÁBOR, BALOGH BÁLINT 6-7. PÁSZTÁZÓ ELEKTRONMIKROSZKÓPIA MEGBÍZHATÓSÁGI HIBAANALITIKA VIETM154 HARSÁNYI GÁBOR, BALOGH BÁLINT BUDAPEST UNIVERSITY OF TECHNOLOGY AND ECONOMICS DEPARTMENT OF ELECTRONICS TECHNOLOGY PÁSZTÁZÓ ELEKTRONMIKROSZKÓP

Részletesebben

Képalkotás a pásztázó elektronmikroszkóppal

Képalkotás a pásztázó elektronmikroszkóppal 1 Képalkotás a pásztázó elektronmikroszkóppal Anton van Leeuwenhoek (1632-1723, Delft) Havancsák Károly, 2011. január FEI Quanta 3D SEM/FIB 2 A TÁMOP pályázat eddigi történései 3 Időrend A helyiség kialakítás

Részletesebben

EBSD-alkalmazások. Minta-elôkészítés, felületkezelés

EBSD-alkalmazások. Minta-elôkészítés, felületkezelés VISSZASZÓRTELEKTRON-DIFFRAKCIÓS VIZSGÁLATOK AZ EÖTVÖS LORÁND TUDOMÁNYEGYETEMEN 2. RÉSZ Havancsák Károly, Kalácska Szilvia, Baris Adrienn, Dankházi Zoltán, Varga Gábor Eötvös Loránd Tudományegyetem, Természettudományi

Részletesebben

Szerkezetvizsgálat szintjei

Szerkezetvizsgálat szintjei Anyagtudomány 2013/14 Szerkezetvizsgálat Dr. Szabó Péter János szpj@eik.bme.hu Szerkezetvizsgálat szintjei Atomi elrendeződés vizsgálata (röntgendiffrakció, transzmissziós elektronmikroszkóp, atomerő-mikroszkóp)

Részletesebben

MIKRO- ÉS NANOTECHNIKA II

MIKRO- ÉS NANOTECHNIKA II NANO MIKRO- ÉS NANOTECHNIKA II Dr. Pődör Bálint Óbudai Egyetem KVK Mikroelektronikai és Technológia Intézet 4. ELŐADÁS: ELEKTRON- ÉS IONSUGARAS NANOMEGMUNKÁLÁS 2012/2013 tanév 1. félév 1 4. ELŐADÁS: ELEKTRON-

Részletesebben

Sugárzás és anyag kölcsönhatásán alapuló módszerek

Sugárzás és anyag kölcsönhatásán alapuló módszerek Sugárzás és anyag kölcsönhatásán alapuló módszerek Elektronmikroszkópok A leképzendő mintára elektronsugarakat bocsátunk. Mivel az elektronsugár (mint hullám) hullámhossza kb. 5 nagyságrenddel kisebb a

Részletesebben

EBSD vizsgálatok alkalmazása a geológiában: Enargit és luzonit kristályok orientációs vizsgálata

EBSD vizsgálatok alkalmazása a geológiában: Enargit és luzonit kristályok orientációs vizsgálata ELTE TTK, Ásványtani Tanszék EBSD vizsgálatok alkalmazása a geológiában: Enargit és luzonit kristályok orientációs vizsgálata Takács Ágnes & Molnár Ferenc TÁMOP-4.2.1/B-09/1/KMR-2010-0003 Szubmikroszkópos

Részletesebben

A FŐVÁROSI HULLADÉKHASZNOSÍTÓ MŰ KAZÁNJÁBAN KELETKEZETT SZILÁRD ANYAGOK KÖRNYEZET- GEOKÉMIAI VIZSGÁLATA

A FŐVÁROSI HULLADÉKHASZNOSÍTÓ MŰ KAZÁNJÁBAN KELETKEZETT SZILÁRD ANYAGOK KÖRNYEZET- GEOKÉMIAI VIZSGÁLATA A FŐVÁROSI HULLADÉKHASZNOSÍTÓ MŰ KAZÁNJÁBAN KELETKEZETT SZILÁRD ANYAGOK KÖRNYEZET- GEOKÉMIAI VIZSGÁLATA Müller Melinda és Berta Márton Környezettan BSc és Környezettudomány MSc hallgatók Témavezető: Szabó

Részletesebben

SZERKEZETVIZSGÁLAT. ANYAGMÉRNÖK BSc KÉPZÉS (nappali munkarendben) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ

SZERKEZETVIZSGÁLAT. ANYAGMÉRNÖK BSc KÉPZÉS (nappali munkarendben) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ SZERKEZETVIZSGÁLAT ANYAGMÉRNÖK BSc KÉPZÉS (nappali munkarendben) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR FÉMTANI, KÉPLÉKENYALAKÍTÁSI ÉS NANOTECHNOLÓGIAI INTÉZET Miskolc,

Részletesebben

PÁSZTÁZÓ ELEKTRONMIKROSZKÓPIA

PÁSZTÁZÓ ELEKTRONMIKROSZKÓPIA PÁSZTÁZÓ ELEKTRONMIKROSZKÓPIA 1 Havancsák Károly, Dankházi Zoltán ELTE Anyagfizikai Tanszék PÁSZTÁZÓ ELEKTRONMIKROSZKÓPIA 1. BEVEZETÉS A hagyományos optikai mikroszkóp felbontóképessége a diffrakciós korlát

Részletesebben

Török Zsófia, Huszánk Róbert, Csedreki László, Kertész Zsófia és Dani János. Fizikus Doktoranduszok Konferenciája Balatonfenyves,

Török Zsófia, Huszánk Róbert, Csedreki László, Kertész Zsófia és Dani János. Fizikus Doktoranduszok Konferenciája Balatonfenyves, Török Zsófia, Huszánk Róbert, Csedreki László, Kertész Zsófia és Dani János Fizikus Doktoranduszok Konferenciája Balatonfenyves, 2013.06.21-23 PIXE Particle Induced X-ray Emission Részecske indukált röntgenemissziós

Részletesebben

Az elektron hullámtermészete. Készítette Kiss László

Az elektron hullámtermészete. Készítette Kiss László Az elektron hullámtermészete Készítette Kiss László Az elektron részecske jellemzői Az elektront Joseph John Thomson fedezte fel 1897-ben. 1906-ban Nobel díj! Az elektronoknak, az elektromos és mágneses

Részletesebben

Fényérzékeny amorf nanokompozitok: technológia és alkalmazásuk a fotonikában. Csarnovics István

Fényérzékeny amorf nanokompozitok: technológia és alkalmazásuk a fotonikában. Csarnovics István Új irányok és eredményak A mikro- és nanotechnológiák területén 2013.05.15. Budapest Fényérzékeny amorf nanokompozitok: technológia és alkalmazásuk a fotonikában Csarnovics István Debreceni Egyetem, Fizika

Részletesebben

Havancsák Károly, ELTE TTK Fizikai Intézet. A nanovilág. tudománya és technológiája

Havancsák Károly, ELTE TTK Fizikai Intézet. A nanovilág. tudománya és technológiája Havancsák Károly, ELTE TTK Fizikai Intézet 1 A nanovilág tudománya és technológiája Miről lesz szó 2 - Mi a manó az a nano? - Fontos-e a méret? - Miért akarunk egyre kisebb eszközöket gyártani? - Mikor

Részletesebben

Az opakásványok infravörös-mikroszkópos sajátosságai és ezek jelentősége a fluidzárvány vizsgálatokban

Az opakásványok infravörös-mikroszkópos sajátosságai és ezek jelentősége a fluidzárvány vizsgálatokban ELTE TTK, Ásványtani Tanszék Az opakásványok infravörös-mikroszkópos sajátosságai és ezek jelentősége a fluidzárvány vizsgálatokban Takács Ágnes & Molnár Ferenc 6. Téli Ásványtudományi Iskola, Balatonfüred

Részletesebben

Opakásványok kristályorientáció vizsgálata a lahócai Cu-Au ércesedésben

Opakásványok kristályorientáció vizsgálata a lahócai Cu-Au ércesedésben Opakásványok kristályorientáció vizsgálata a lahócai Cu-Au ércesedésben Takács Ágnes & Molnár Ferenc Ásványtani Tanszék Visegrád, 2012. január 18-20. Kutatási téma Infravörös fluidzárvány vizsgálathoz

Részletesebben

Szerkezetvizsgálat ANYAGMÉRNÖK ALAPKÉPZÉS (BSc)

Szerkezetvizsgálat ANYAGMÉRNÖK ALAPKÉPZÉS (BSc) Szerkezetvizsgálat ANYAGMÉRNÖK ALAPKÉPZÉS (BSc) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR ANYAGTUDOMÁNYI INTÉZET Miskolc, 2008. 1. Tantárgyleírás Szerkezetvizsgálat kommunikációs

Részletesebben

MIKRO- ÉS NANOTECHNIKA II: NANOTECHNOLÓGIA

MIKRO- ÉS NANOTECHNIKA II: NANOTECHNOLÓGIA NANO MIKRO- ÉS NANOTECHNIKA II: NANOTECHNOLÓGIA Dr. Pődör Bálint Óbudai Egyetem KVK Mikroelektronikai és Technológia Intézet 2. A NANOTECHNOLÓGIA ESZKÖZEI I 2012/2013 1. félév 1 2. ELŐADÁS A NANOTECHNOLÓGIA

Részletesebben

Finomszerkezetvizsgálat

Finomszerkezetvizsgálat Anyagszerkezettan és anyagvizsgálat 2015/16 Finomszerkezetvizsgálat Dr. Szabó Péter János szpj@eik.bme.hu Szerkezetvizsgálat szintjei Atomi elrendeződés vizsgálata (röntgendiffrakció, transzmissziós elektronmikroszkóp,

Részletesebben

Szerkezetvizsgálat szintjei

Szerkezetvizsgálat szintjei Anyagszerkezettan és anyagvizsgálat 2015/16 Finomszerkezetvizsgálat Dr. Szabó Péter János szpj@eik.bme.hu Szerkezetvizsgálat szintjei Atomi elrendeződés vizsgálata (röntgendiffrakció, transzmissziós elektronmikroszkóp,

Részletesebben

Mikropillárok plasztikus deformációja 3.

Mikropillárok plasztikus deformációja 3. Mikropillárok plasztikus deformációja 3. TÁMOP-4.2.1/B-09/1/KMR-2010-0003 projekt Visegrád 2012 Mikropillárok plasztikus deformációja 3.: Ultra-finomszemcsés Al-30Zn ötvözet plasztikus deformációjának

Részletesebben

Detektorok. Siklér Ferenc MTA KFKI Részecske- és Magfizikai Kutatóintézet Budapest

Detektorok. Siklér Ferenc MTA KFKI Részecske- és Magfizikai Kutatóintézet Budapest Detektorok Siklér Ferenc sikler@rmki.kfki.hu MTA KFKI Részecske- és Magfizikai Kutatóintézet Budapest Hungarian Teachers Programme 2008 Genf, 2008. augusztus 19. Detektorok 1970 16 GeV π nyaláb, folyékony

Részletesebben

Gyorsítók. Veszprémi Viktor ATOMKI, Debrecen. Supported by NKTH and OTKA (H07-C 74281) 2009. augusztus 17 Hungarian Teacher Program, CERN 1

Gyorsítók. Veszprémi Viktor ATOMKI, Debrecen. Supported by NKTH and OTKA (H07-C 74281) 2009. augusztus 17 Hungarian Teacher Program, CERN 1 Gyorsítók Veszprémi Viktor ATOMKI, Debrecen Supported by NKTH and OTKA (H07-C 74281) 2009. augusztus 17 Hungarian Teacher Program, CERN 1 Az anyag felépítése Részecskefizika kvark, lepton Erős, gyenge,

Részletesebben

Ringwooditok EBSD vizsgálata az NWA 5011 számú L6-os kondritos meteoritban

Ringwooditok EBSD vizsgálata az NWA 5011 számú L6-os kondritos meteoritban Ringwooditok EBSD vizsgálata az NWA 5011 számú L6-os kondritos meteoritban Bérczi Sz.*, Nagy Sz.*, Gyollai I.*, Józsa S.**, Havancsák K.*, Varga G.*, Dankházi Z.*, Ratter K.* *ELTE TTK Fizika Intézet,

Részletesebben

PÁSZTÁZÓSZONDÁS MIKROSZKÓPIA

PÁSZTÁZÓSZONDÁS MIKROSZKÓPIA PÁSZTÁZÓSZONDÁS MIKROSZKÓPIA Molnár László Milán Mikro- és nanotechnológia 2008.10.14. MIKROSZKÓPOS MÓDSZEREK I. OPTIKAI ÉS ELEKTRON Név Mőkıdés elve Elınyök Hátrányok Optikai Egyszerő Diffrakciólimitált

Részletesebben

Ábrajegyzék. Táblajegyzék

Ábrajegyzék. Táblajegyzék Tartalomjegyzék 1. Bevezetés... 3 2. Fizikai háttér... 4 2.2 A fókuszált ionsugaras mikroszkóp (FIB) általános felépítése és működési elve... 6 2.3 Kétsugaras mikroszkópok... 8 2.4 Anyag-ion kölcsönhatások...

Részletesebben

A felület EBSD vizsgálata

A felület EBSD vizsgálata Cirkónium Anyagtudományi Kutatások A felület EBSD vizsgálata Dankházi Zoltán, Heczel Anita, Maksa Zsolt, Szabó Ábel, Varga Gábor, Vida Ádám ELTE Anyagfizikai Tanszék Kutatási jelentés a Nemzeti Kutatási,

Részletesebben

Pásztázó elektronmikroszkópia (SEM) Elektronsugaras mikroanalízis (EPMA)

Pásztázó elektronmikroszkópia (SEM) Elektronsugaras mikroanalízis (EPMA) Pásztázó elektronmikroszkópia (SEM) Elektronsugaras mikroanalízis (EPMA) Anyagtudományi analitikai vizsgálati módszerek Koczka Béla Szervetlen és Analitikai kémia Tanszék Mikroszkópos leképezési technikák

Részletesebben

Anyagszerkezet vizsgálati módszerek

Anyagszerkezet vizsgálati módszerek Kromatográfia Folyadékkromatográfia-tömegspektrometria Anyagszerkezet vizsgálati módszerek Pannon Egyetem Mérnöki Kar Anyagszerkezet vizsgálati módszerek Kromatográfia 1/ 25 Folyadékkromatográfia-tömegspektrometria

Részletesebben

IBA: 5 MV Van de Graaff gyorsító

IBA: 5 MV Van de Graaff gyorsító Nanostruktúrák vizsgálata ionnyalábokkal Szilágyi Edit MTA Wigner FK, RMI Az előadás vázlata Ionnyalábos analitika (IBA) Lehet-e e információt szerezni nanoszerkezetekről IBA- val? Példák: Pórusos szerkezetek

Részletesebben

Röntgensugárzás az orvostudományban. Röntgen kép és Komputer tomográf (CT)

Röntgensugárzás az orvostudományban. Röntgen kép és Komputer tomográf (CT) Röntgensugárzás az orvostudományban Röntgen kép és Komputer tomográf (CT) Orbán József, Biofizikai Intézet, 2008 Hand mit Ringen: print of Wilhelm Röntgen's first "medical" x-ray, of his wife's hand, taken

Részletesebben

----------------------------------------------------------------------------------------------------------------------2.beugro

----------------------------------------------------------------------------------------------------------------------2.beugro ----------------------------------------------------------------------------------------------------------------------2.beugro -----------------------------------------------------------------------------------------------------------------------3.beugró

Részletesebben

Textíliák felületmódosítása és funkcionalizálása nem-egyensúlyi plazmákkal

Textíliák felületmódosítása és funkcionalizálása nem-egyensúlyi plazmákkal Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Textíliák felületmódosítása és funkcionalizálása nem-egyensúlyi plazmákkal Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán

Részletesebben

Nanofizika, nanotechnológia és anyagtudomány

Nanofizika, nanotechnológia és anyagtudomány Nanofizika, nanotechnológia és anyagtudomány Magyarázó feliratok Nanofizika, nanotechnológia és anyagtudomány Növekvő ütemű fejlődés Helyzetelemzés Technológia és minősítés Nanoszekezetek fabrikált építkező

Részletesebben

1026 Budapest, Riadó u Pf.: 166. Tel.: 06-1/ , fax: 06-1/ Elektronikus kapcsolattartás: kozbeszerzes.hu D.361/28/2018.

1026 Budapest, Riadó u Pf.: 166. Tel.: 06-1/ , fax: 06-1/ Elektronikus kapcsolattartás: kozbeszerzes.hu D.361/28/2018. KÖZBESZERZÉSI HATÓSÁG KÖZBESZERZÉSI DÖNTŐBIZOTTSÁG 1026 Budapest, Riadó u. 5. 1525 Pf.: 166. Tel.: 06-1/882-8592, fax: 06-1/882-8592 Elektronikus kapcsolattartás: kozbeszerzes.hu Az ügy iktatószáma: D.361/28/2018.

Részletesebben

Pásztázó mikroszkóp (SEM) beszerzése a Nyugat-magyarországi Egyetem részére

Pásztázó mikroszkóp (SEM) beszerzése a Nyugat-magyarországi Egyetem részére Pásztázó mikroszkóp (SEM) beszerzése a Nyugat-magyarországi Egyetem részére Közbeszerzési Értesítő száma: 2016/11 Beszerzés tárgya: Árubeszerzés Hirdetmény típusa: Tájékoztató az eljárás eredményéről/eu/2011.08.19.

Részletesebben

Aktuátorok korszerű anyagai. Készítette: Tomozi György

Aktuátorok korszerű anyagai. Készítette: Tomozi György Aktuátorok korszerű anyagai Készítette: Tomozi György Technológiai fejlődés iránya Mikro nanotechnológia egyre kisebb aktuátorok egyre gyorsabb aktuátorok nem feltétlenül villamos, hanem egyéb csatolás

Részletesebben

Nanotudományok vívmányai a mindennapokban Lagzi István László Eötvös Loránd Tudományegyetem Meteorológiai Tanszék

Nanotudományok vívmányai a mindennapokban Lagzi István László Eötvös Loránd Tudományegyetem Meteorológiai Tanszék Nanotudományok vívmányai a mindennapokban Lagzi István László Eötvös Loránd Tudományegyetem Meteorológiai Tanszék 2011. szeptember 22. Mi az a nano? 1 nm = 10 9 m = 0.000000001 m Nanotudományok: 1-100

Részletesebben

TÖMEGSPEKTROMÉTEREK SZEREPE A FÖLDTUDOMÁNYBAN. Palcsu László MTA Atommagkutató Intézet (Atomki) Környezet- és Földtudományi Laboratórium, Debrecen

TÖMEGSPEKTROMÉTEREK SZEREPE A FÖLDTUDOMÁNYBAN. Palcsu László MTA Atommagkutató Intézet (Atomki) Környezet- és Földtudományi Laboratórium, Debrecen TÖMEGSPEKTROMÉTEREK SZEREPE A FÖLDTUDOMÁNYBAN Palcsu László MTA Atommagkutató Intézet (Atomki) Környezet- és Földtudományi Laboratórium, Debrecen Miről lesz szó? - Előzmények - Meglévő, hamarosan beszerzendő

Részletesebben

Röntgendiffrakció. Orbán József PTE, ÁOK, Biofizikai Intézet november

Röntgendiffrakció. Orbán József PTE, ÁOK, Biofizikai Intézet november Röntgendiffrakció Orbán József PTE, ÁOK, Biofizikai Intézet 2013. november Előadás vázlata Röntgen sugárzás Interferencia, diffrakció (elektromágneses hullámok) Kristályok szerkezete Röntgendiffrakció

Részletesebben

A TÖMEGSPEKTROMETRIA ALAPJAI

A TÖMEGSPEKTROMETRIA ALAPJAI A TÖMEGSPEKTROMETRIA ALAPJAI web.inc.bme.hu/csonka/csg/oktat/tomegsp.doc alapján tömeg-töltés arány szerinti szétválasztás a legérzékenyebb módszerek közé tartozik (Nagyon kis anyagmennyiség kimutatására

Részletesebben

Periodikus struktúrák előállítása nanolitográfiával és vizsgálatuk három dimenzióban

Periodikus struktúrák előállítása nanolitográfiával és vizsgálatuk három dimenzióban Periodikus struktúrák előállítása nanolitográfiával és vizsgálatuk három dimenzióban Zolnai Zsolt MTA Műszaki Fizikai és Anyagtudományi Kutatóintézet, H-1525 Budapest, P.O.B. 49, Hungary Tartalom: Kolloid

Részletesebben

Mikro- és nanomechanika avagy mire IS lehet használni SEM/FIB-et. Lendvai János ELTE Anyagfizikai Tanszék

Mikro- és nanomechanika avagy mire IS lehet használni SEM/FIB-et. Lendvai János ELTE Anyagfizikai Tanszék Mikro- és nanomechanika avagy mire IS lehet használni SEM/FIB-et Lendvai János ELTE Anyagfizikai Tanszék 1947-ben kezdődött a bipoláris germánium tranzisztor létrehozásával (Bell Laboratory). mikrotechnológia

Részletesebben

Elektronmikroszkópia. Nagy Péter (peter.v.nagy@gmail.com) Debreceni Egyetem, Biofizikai és Sejtbiológiai Intézet 1/47

Elektronmikroszkópia. Nagy Péter (peter.v.nagy@gmail.com) Debreceni Egyetem, Biofizikai és Sejtbiológiai Intézet 1/47 Elektronmikroszkópia Nagy Péter (peter.v.nagy@gmail.com) Debreceni Egyetem, Biofizikai és Sejtbiológiai Intézet 1/47 x Miért van szükség elektronmikroszkópra? intenzitásprofil képernyő apertúra Egy fénnyel

Részletesebben

SEM/FIB kétsugaras mikroszkóp alkalmazásának lehetőségei az olvadék- és fluidumzárvány kutatásban

SEM/FIB kétsugaras mikroszkóp alkalmazásának lehetőségei az olvadék- és fluidumzárvány kutatásban SEM/FIB kétsugaras mikroszkóp alkalmazásának lehetőségei az olvadék- és fluidumzárvány kutatásban Guzmics Tibor, Berkesi Márta és Szabó Csaba ELTE Litoszféra Fluidum Kutató Laboratórium, Kőzettani és Geokémiai

Részletesebben

A LUFFT GYÁRTMÁNYÚ FELHŐALAPMÉRŐ FELÉPÍTÉSE ÉS MŰKÖDÉSE

A LUFFT GYÁRTMÁNYÚ FELHŐALAPMÉRŐ FELÉPÍTÉSE ÉS MŰKÖDÉSE A LUFFT GYÁRTMÁNYÚ FELHŐALAPMÉRŐ FELÉPÍTÉSE ÉS MŰKÖDÉSE SZINI HAJNALKA Országos Meteorológiai Szolgálat Távérzékelési osztály CEILOMETER ÁLTALÁNOS JELLEMZŐI egyszerűbb, egy hullámhosszon működő elastic-backscatter

Részletesebben

Arccal a nap felé Vékonyréteg napelemek és intelligens üvegek. Lábadi Zoltán MTA TTK MFA

Arccal a nap felé Vékonyréteg napelemek és intelligens üvegek. Lábadi Zoltán MTA TTK MFA Arccal a nap felé Vékonyréteg napelemek és intelligens üvegek Lábadi Zoltán MTA TTK MFA A megújuló energiákban rejlő óriási potenciál Napelemes energiatermelés I: Földrajzi lehetőségek Éves villamos energia

Részletesebben

Kémiai elemeloszlás vizsgálata talajlakó fonálférgekben. Sávoly Zoltán PhD hallgató ELTE Kémia Doktori Iskola

Kémiai elemeloszlás vizsgálata talajlakó fonálférgekben. Sávoly Zoltán PhD hallgató ELTE Kémia Doktori Iskola Kémiai elemeloszlás vizsgálata talajlakó fonálférgekben Sávoly Zoltán PhD hallgató ELTE Kémia Doktori Iskola Bevezetés A Földön élő minden öt többsejtű állatból négy a fonálférgek törzséhez tartozik, egy

Részletesebben

Távérzékelés, a jöv ígéretes eszköze

Távérzékelés, a jöv ígéretes eszköze Távérzékelés, a jöv ígéretes eszköze Ritvayné Szomolányi Mária Frombach Gabriella VITUKI CONSULT Zrt. A távérzékelés segítségével: különböz6 magasságból, tetsz6leges id6ben és a kívánt hullámhossz tartományokban

Részletesebben

A sugárzás és az anyag kölcsönhatása. A béta-sugárzás és anyag kölcsönhatása

A sugárzás és az anyag kölcsönhatása. A béta-sugárzás és anyag kölcsönhatása A sugárzás és az anyag kölcsönhatása A béta-sugárzás és anyag kölcsönhatása Cserenkov-sugárzás v>c/n, n törésmutató cos c nv Cserenkov-sugárzás Pl. vízre (n=1,337): 0,26 MeV c 8 m / s 2. 2* 10 A sugárzás

Részletesebben

SZERKEZETVIZSGÁLAT. ANYAGMÉRNÖK BSc KÉPZÉS (nappali munkarendben) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ

SZERKEZETVIZSGÁLAT. ANYAGMÉRNÖK BSc KÉPZÉS (nappali munkarendben) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ SZERKEZETVIZSGÁLAT ANYAGMÉRNÖK BSc KÉPZÉS (nappali munkarendben) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR FÉMTANI, KÉPLÉKENYALAKÍTÁSI ÉS NANOTECHNOLÓGIAI INTÉZET Miskolc,

Részletesebben

Nanokeménység mérések

Nanokeménység mérések Cirkónium Anyagtudományi Kutatások ek Nguyen Quang Chinh, Ugi Dávid ELTE Anyagfizikai Tanszék Kutatási jelentés a Nemzeti Kutatási, Fejlesztési és Innovációs Hivatal támogatásával az NKFI Alapból létrejött

Részletesebben

Modern mikroszkópiai módszerek 1 2011 2012

Modern mikroszkópiai módszerek 1 2011 2012 MIKROSZKÓPIA AZ ORVOS GYÓGYSZERÉSZ GYAKORLATBAN - DIAGOSZTIKA -TERÁPIA például: szemészet nőgyógyászat szövettan bakteriológia patológia gyógyszerek fejlesztése, tesztelése Modern mikroszkópiai módszerek

Részletesebben

Az ipari komputer tomográfia vizsgálati lehetőségei

Az ipari komputer tomográfia vizsgálati lehetőségei Az ipari komputer tomográfia vizsgálati lehetőségei Dr. Czinege Imre, Kozma István Széchenyi István Egyetem 6. ANYAGVIZSGÁLAT A GYAKORLATBAN KONFERENCIA Cegléd, 2012. június 7-8. Tartalom A CT technika

Részletesebben

Mikrohullámú abszorbensek vizsgálata 4. félév

Mikrohullámú abszorbensek vizsgálata 4. félév Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata 4. félév Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont

Részletesebben

Cirkon újrakristályosodásának vizsgálata kisenergiájú elektronbesugárzás után

Cirkon újrakristályosodásának vizsgálata kisenergiájú elektronbesugárzás után Cirkon újrakristályosodásának vizsgálata kisenergiájú elektronbesugárzás után Váczi Tamás és Lutz Nasdala ELTE Ásványtani Tanszék Bécsi Egyetem Ásványtani és Krisztallográfiai Intézet 7. Téli Ásványtudományi

Részletesebben

Történeti aranyozott ezüstfonalak készítéstechnikai vizsgálata

Történeti aranyozott ezüstfonalak készítéstechnikai vizsgálata Történeti aranyozott ezüstfonalak készítéstechnikai vizsgálata Gherdán K., Weiszburg T., Járó M., Tóth A., Ratter K., Zajzon N., Bendő Zs., Varga G. és Szakmány Gy. 10 µm 100 µm Azonosíthatók-e a korabeli

Részletesebben

Képrekonstrukció 10. előadás. Balázs Péter Képfeldolgozás és Számítógépes Grafika Tanszék

Képrekonstrukció 10. előadás. Balázs Péter Képfeldolgozás és Számítógépes Grafika Tanszék Képrekonstrukció 10. előadás Balázs Péter Képfeldolgozás és Számítógépes Grafika Tanszék Ultrahang terjedése Fakorhadás vizsgálata (P. Divós, F. Divós) Hullámfront terjedése 20 μs-onként Diffrakciós tomográfia

Részletesebben

Alkalmazott Fizikai Módszerek Laboratórium Beugrók 2017

Alkalmazott Fizikai Módszerek Laboratórium Beugrók 2017 Alkalmazott Fizikai Módszerek Laboratórium Beugrók 2017 1. Folyadékszcintillációs spektroszkópia 1. Radiokarbon/trícium keletkezése és bomlása (3 szinten). 3H -> 3He + e- + anti \nu n -> p + e- + anti

Részletesebben

Fényhullámhossz és diszperzió mérése

Fényhullámhossz és diszperzió mérése KLASSZIKUS FIZIKA LABORATÓRIUM 9. MÉRÉS Fényhullámhossz és diszperzió mérése Mérést végezte: Enyingi Vera Atala ENVSAAT.ELTE Mérés időpontja: 2011. október 19. Szerda délelőtti csoport 1. A mérés célja

Részletesebben

Gamma-röntgen spektrométer és eljárás kifejlesztése anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű elemzésére

Gamma-röntgen spektrométer és eljárás kifejlesztése anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű elemzésére Gamma-röntgen spektrométer és eljárás kifejlesztése anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű elemzésére OAH-ABA-23/16-M Dr. Szalóki Imre, fizikus, egyetemi docens Radócz Gábor,

Részletesebben

Nanoskálájú határfelületi elmozdulások és alakváltozások vizsgálata szinkrotron- és neutronsugárzással. Erdélyi Zoltán

Nanoskálájú határfelületi elmozdulások és alakváltozások vizsgálata szinkrotron- és neutronsugárzással. Erdélyi Zoltán Nanoskálájú határfelületi elmozdulások és alakváltozások vizsgálata szinkrotron- és neutronsugárzással Erdélyi Zoltán Debreceni Egyetem, Szilárdtest Fizika Tanszék Erdélyi Zoltán ESS minikonferencia 1

Részletesebben

Fókuszált ionsugaras nanomegmunkálás

Fókuszált ionsugaras nanomegmunkálás Fókuszált ionsugaras nanomegmunkálás PhD tézisfüzet Horváth Enikő Témavezető: Dr. Tóth Attila Lajos Konzulens: Dr. Kocsányi László MTA MŰSZAKI FIZIKAI ÉS ANYAGTUDOMÁNYI KUTATÓINTÉZET Budapest 2009 A kutatások

Részletesebben

Vázlat a transzmissziós elektronmikroszkópiához (TEM) dr. Dódony István

Vázlat a transzmissziós elektronmikroszkópiához (TEM) dr. Dódony István Dódony István: TEM, vázlat vegyészeknek, 1996 1 Vázlat a transzmissziós elektronmikroszkópiához (TEM) dr. Dódony István A TEM a szilárd anyagok kémiai és szerkezeti jellemzésére alkalmas vizsgálati módszer.

Részletesebben

FIATAL MŰSZAKIAK TUDOMÁNYOS ÜLÉSSZAKA

FIATAL MŰSZAKIAK TUDOMÁNYOS ÜLÉSSZAKA FIATAL MŰSZAKIAK TUDOMÁNYOS ÜLÉSSZAKA Kolozsvár, 2003. március 21-22. A Fe-C-Mo SZINTERELT ANYAGOK SEM / EDS VIZSGÁLATA Zsók János Csaba, Dr. Pálfalvi Attila 1.Összefoglaló A dolgozat a szintereit alkatrészek

Részletesebben

Nagyhatékonyságú folyadékkromatográfia (HPLC)

Nagyhatékonyságú folyadékkromatográfia (HPLC) Nagyhatékonyságú folyadékkromatográfia (HPLC) Kromatográfiás módszerek osztályba sorolása 2 Elúciós technika A mintabevitel ún. dugószerűen történik A mozgófázis a kromatogram kifejlesztése alatt folyamatosan

Részletesebben

József Attila Gimnázium és Eü. Szakközépiskola spec. mat.

József Attila Gimnázium és Eü. Szakközépiskola spec. mat. 1 MESTERSÉGEM CÍMERE F, mint FIZIKUS Tateyama Kagaku Ind. Co. Ltd., Toyama, Japan 3 irányú szilícium gyorsulásérzékelő József Attila Gimnázium és Eü. Szakközépiskola spec. mat. Budapesti Műszaki és Gazdaságtudományi

Részletesebben

Röntgensugárzás 9/21/2014. Röntgen sugárzás keltése: Röntgen katódsugárcső. Röntgensugárzás keletkezése Tulajdonságok Anyaggal való kölcsönhatás

Röntgensugárzás 9/21/2014. Röntgen sugárzás keltése: Röntgen katódsugárcső. Röntgensugárzás keletkezése Tulajdonságok Anyaggal való kölcsönhatás 9/1/014 Röntgen Röntgen keletkezése Tulajdonságok Anyaggal való kölcsönhatás Hand mit Ringen: print of Wilhelm Röntgen's first "medical" x-ray, of his wife's hand, taken on December 1895 and presented

Részletesebben

Egzotikus elektromágneses jelenségek alacsony hőmérsékleten Mihály György BME Fizikai Intézet Hall effektus Edwin Hall és az összenyomhatatlan elektromosság Kvantum Hall effektus Mágneses áram anomális

Részletesebben
