IBA: 5 MV Van de Graaff gyorsító
|
|
- Zsanett Nagyné
- 7 évvel ezelőtt
- Látták:
Átírás
1 Nanostruktúrák vizsgálata ionnyalábokkal Szilágyi Edit MTA Wigner FK, RMI
2 Az előadás vázlata Ionnyalábos analitika (IBA) Lehet-e e információt szerezni nanoszerkezetekről IBA- val? Példák: Pórusos szerkezetek ( ) Töredezett rétegek Természetes nanoszerkezet (otolith) Nanolitográfia További lehetőségek
3 hozam hozam hozam hozam IBA: 5 MV Van de Graaff gyorsító PIXE NRA Nb L Röntgen energia [kev] csatorna irányban véletlen beesés 1 CoK NbK O p 1 16 O p 16 O referencia minta szén 1 5 NbK csatornaszám csatornaszám 4 3 BS Ni / Ti multiréteg üvegen tilt 78 o straggling és detektor felbontás összes energia elmosódási járulék elemek, izotópok mélységfüggő meghatározására ERDA a Ni / Ti multirétegen tilt 87 RBX szimuláció ERDA kev He-RBS =165o energia [kev] Egykristályok esetén csatornahatással kombinálható csatornaszám
4 Hozam nergy spread contributions Energy spread [kev] (kev) Rutherford-visszaszórásos spektrometria Az RBS egy szóráskísérlet, ahol egy adott térszögbe visszaszórt ionok energiaeloszlását határozzuk meg. a szóró atom tömegétől, a mintában elfoglalt helyzetétől. E 1 E K M 1 cos M 1 M 2 2 M 2 M 2 1 sin 2 2 E Detektált energia (kev) MeV He-RBS oxidált SiC-ról = 7 = 45 szimulált 1 mbar O 2, 45 h O 4H SiC (1) "Si-oldal" Si beam, energy beam, angular geometric straggling multiple scattering in multiple scattering out Doppler sum without det. res. total Tilt 8 o Csatornaszám RBX : E. Kótai, NIM B 85 (1994) Depth (nm) 17 kev He-RBS Tilt o Energiaelmosódás: =165o E. Szilágyi NIMB 1, (1995) Si
5 Valós minták Inhomogeneitás a rétegvastagságban: n inh 2 X n xi i 1 X Deformált felület def X X, X tg X A hordozó felületi durvasága: L X subst x erf X tg L substrate
6 Hordozó felületi durvasága inhomogeneitás + deformáció N.P. Barradas et al., Nucl. Instr. Meth. B 94 (1994) Hordozó durvasága: Si: x=1.7 nm L=39 nm Üveg: x=.9 nm L=24 nm
7 3D-analízis: mikronyaláb E x, y, E detektált detektált A felbontás függ a nyalábmérettől; Sugárkárosodás nagy; minden folton egy spektrumot kell gyűjetni.
8 3D-analízis: Pórusos strukturális Si RBS energiaelmosódás spektruma SnO-val dekorált porózus Si RBX : E. Kótai, NIM B 85 (1994) 588. Lehet-e információt szerezni pórusos nanoszerkezetekről RBS-sel, vagy IBA-val? E. Szilágyi et al., Mater. Sci. Forum (1997) 373. RBS-MAST: RBS on MAcroSTructures A pórusokban ugyanis nincs se fékeződés, se szóródás. Az IBA nem érzékeny az anyag sűrűségére sem. Ez igaz is, az RBX szimulációval a szokásos rétegszerkezet leírással egész jól Z. Hajnal et al., Nucl. Instr. Meth. B 118 (1996) 617. leírható a spektrum. Kisebb eltérések csak a réteghatárokon találtunk.
9 S/Sr 3D-analízis: strukturális energiaelmosódás He 16O(, )16O 16 O SiO 2 Si Energy (kev) Cheng 1993 (17) RBS-MAST: RBS on MAcroSTructures Z. Hajnal et al., Nucl. Instr. Meth. B 118 (1996) 617. Oszlopos szerkezetű porózus Si (66% porozitás, ~2 nm pórustávolság) RBS spektruma.
10 Porózus szilícium Meghatározható: porozitás, átlagos pórustávolság, pórus átmérő, struktúra,... F. Pászti et al., Nucl. Instr. Meth. B (1998) 533.
11 Ionimplantáció hatása 16 O( ) 16 O rezonanciacsúcs szélessége vs. döntési szög Surface dőlés Tömörödött réteg tömörödés 1 m Oszlopos szerkezetű porózus Si 4 MeV 14 N + ionokkal implantálva: tömörödés + pórus falak dőlése. F. Pászti et al., Nucl. Instr. Meth. B (2)
12 Yield Töredezett rétegek Ag: 1 1 nm 17 nm Fe: nm 21 nm Ag: 11 nm Ag Fe: 11 nm Fe tilt 7 o 11 kev 4 He + -RBS MgO/Fe/Ag_HT Fe Fe Ag Ag tilt 45 o measured RBS-MAST RBX Fe Ag Energy (kev) Á. Tunyogi et al., Nucl. Instr. Meth. B 266 (28) RBS-MAST program Window-os változata (E. Kótai, to be published) RBX : E. Kótai, NIM B 85 (1994) 588.
13 Yield Yield Yield Y Axis Title yield Yield Otolith (fülkő) mikronyalábos vizsgálata Channels measured at point 3 RBSMAST simulation 75 measured at point 2 RBSMAST simulation 6 measured at point 4 RBSMAST simulation Fülkő: CaCO 3 (aragonit) és fehérje évgyűrűs szerkezet, évszakok, Channels éjszakák és nappalok Tilt measured at point 6 RBSMAST simulation Channels X Axis Title 15 measured at point 2 RBSMAST simulation measured at point 5 RBSMAST simulation Channels E. Parmentier et al. / Journal of Structural Biology 159 (27) 462. tarka menyhal (Lota lota L.) Tarka menyhal (Lota lota L.) fülköve Channels R. Huszank et al., Nucl. Instr. Meth. B 267 (29) 2132.
14 Yield SiO 2 nanogömbök SiO 2 szénfólián szénfólián 3 2 measured simulated by RBX simulated by RBS-MAST 2 MeV RBS E detektált 1 tilt 6 o 3 2 C O tilt 7 o Si Channels A spektrumok Zolnai Zsolt PRB cikkének kísérleti anyagából valók.
15 Beütésszám Spektrum szélesség/csúcs pozíció Miről kaphatunk információt? Spektrum alakok Effektív rétegvastagság szögfüggése = o (merõleges nyaláb beesés) Henger Folytonos réteg Csatornaszám Gömb folytonos réteg LB szilika réteg Ar/LBmaszk Ar/swelling Döntési szög ( o ) ZnO nanoszál 1 objektum Információs térfogat Lokális környezet 1., 2.,, n. szomszédok száma, távolsága Egyidejű információ: összetétel, alak, méret

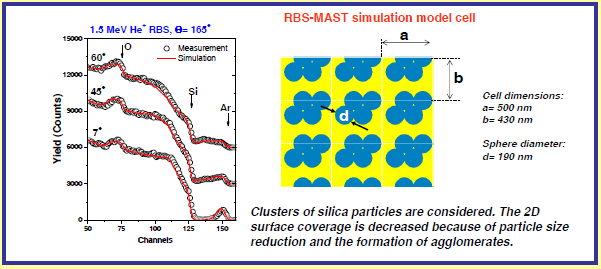

16 Nanogömb-litográfia Z. Zolnai: NIM B 268 (21) 79 86; Z. Zolnai: Physical Review B 83, (211); Z. Zolnai: Applied Surface Science 281 (213) 17 23
17 További lehetőségek Ionnyalábokkal nem csak vizsgálhatók, módosíthatók, hanem elő is állíthatók nanoszerkezetek, pl. SiC implantáció + hőkezeléssel. Az adalék atomok megfelelő implantációval ugyanabba a mélységbe juttatva esetleg a nanoszerkezetek adalékolása is megoldható. In-situ spektroszkópia ellipszometria alkalmazása a NIK- en. Ionlumineszcencia? (MTA beruházási pályázat, döntés a napokban várható.)
18 Ionlumineszcencia Ionlumineszcenciánál a fényemissziót megelőző gerjesztés ionsugaras besugárzás következménye. Az IBIL-t az EG-2R Van de Graaff-gyorsító nyalábágainál igény szerint alkalmaznánk. Alkalmazási lehetőségei a teljesség igénye nélkül: archeológiai minták, szervetlen pigmentek, művészeti tárgyak vizsgálata, kőzetek, drágakövek összetételének és eredetének meghatározása, kristályok szintcentrumainak meghatározása, hibaszerkezetek azonosítása, ritkaföldfém- vagy átmenetifém-tartalom tartalom azonosítása, fémötvözetek felszínének vizsgálata (már az 197-es évek elejétől), a legkülönbözőbb szigetelő és félvezető nanoszerkezetek, mint pl. GaN nanodrótok, eltemetett Si, vagy SiC nanokristályok, ZnO nanorészecskék, stb.
19 Jelenlegi munkatársak Kutatók: Bányász István (ionimplantáció) Kótai Endre (ERDA, RBS/csatornahatás) Kovács Imre (PIXE, kihozott nyaláb) Németh Attila (ionimplantáció, NIK) Szőkefalvi-Nagy Zoltán, emeritus (PIXE, kihozott nyaláb) Zolnai Zsolt, MTA TTK MFA (RBS/csatornahatás) Üzemeltetés, karbantartás: Kiss László, Kostka Pál, külső mts., Seres Csaba, Zwickl Zoltán Köszönet a hallgatóságnak a figyelméért!
Periodikus struktúrák előállítása nanolitográfiával és vizsgálatuk három dimenzióban
Periodikus struktúrák előállítása nanolitográfiával és vizsgálatuk három dimenzióban Zolnai Zsolt MTA Műszaki Fizikai és Anyagtudományi Kutatóintézet, H-1525 Budapest, P.O.B. 49, Hungary Tartalom: Kolloid
RészletesebbenHavancsák Károly Nagyfelbontású kétsugaras pásztázó elektronmikroszkóp az ELTÉ-n: lehetőségek, eddigi eredmények
Havancsák Károly Nagyfelbontású kétsugaras pásztázó elektronmikroszkóp az ELTÉ-n: lehetőségek, eddigi eredmények Nanoanyagok és nanotechnológiák Albizottság ELTE TTK 2013. Havancsák Károly Nagyfelbontású
RészletesebbenHavancsák Károly Az ELTE TTK kétsugaras pásztázó elektronmikroszkópja. Archeometriai műhely ELTE TTK 2013.
Havancsák Károly Az ELTE TTK kétsugaras pásztázó elektronmikroszkópja Archeometriai műhely ELTE TTK 2013. Elektronmikroszkópok TEM SEM Transzmissziós elektronmikroszkóp Átvilágítós vékony minta < 100
RészletesebbenRöntgen-gamma spektrometria
Röntgen-gamma spektrométer fejlesztése radioaktív anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű meghatározására Szalóki Imre, Gerényi Anita, Radócz Gábor Nukleáris Technikai Intézet
RészletesebbenEnergia-diszperzív röntgen elemanalízis
Fókuszált ionsugaras megmunkálás Energia-diszperzív röntgen elemanalízis FEI Quanta 3D SEM/FIB Dankházi Zoltán 2016. március 1 EDS = Energy Dispersive Spectroscopy Hol található a SEM/FIB berendezésen?
RészletesebbenA nanotechnológia mikroszkópja
1 Havancsák Károly, ELTE Fizikai Intézet A nanotechnológia mikroszkópja EGIS 2011. június 1. FEI Quanta 3D SEM/FIB 2 Havancsák Károly, ELTE Fizikai Intézet A nanotechnológia mikroszkópja EGIS 2011. június
RészletesebbenNanoszerkezetek vizsgálata és módosítása ionsugarakkal
Nanoszerkezetek vizsgálata és módosítása ionsugarakkal A kutatás célja, a munkatervben vállalt kutatási program ismertetése, kutatási eredmények, amelyeket a támogatás ismertetett fölhasználása tett lehetıvé
RészletesebbenFókuszált ionsugaras megmunkálás
1 FEI Quanta 3D SEM/FIB Fókuszált ionsugaras megmunkálás Ratter Kitti 2011. január 19-21. 2 FIB = Focused Ion Beam (Fókuszált ionnyaláb) Miből áll egy SEM/FIB berendezés? elektron oszlop ion oszlop gáz
RészletesebbenTörök Zsófia, Huszánk Róbert, Csedreki László, Kertész Zsófia és Dani János. Fizikus Doktoranduszok Konferenciája Balatonfenyves,
Török Zsófia, Huszánk Róbert, Csedreki László, Kertész Zsófia és Dani János Fizikus Doktoranduszok Konferenciája Balatonfenyves, 2013.06.21-23 PIXE Particle Induced X-ray Emission Részecske indukált röntgenemissziós
RészletesebbenELTE Fizikai Intézet. FEI Quanta 3D FEG kétsugaras pásztázó elektronmikroszkóp
ELTE Fizikai Intézet FEI Quanta 3D FEG kétsugaras pásztázó elektronmikroszkóp mintatartó mikroszkóp nyitott ajtóval Fő egységek 1. Elektron forrás 10-7 Pa 2. Mágneses lencsék 10-5 Pa 3. Pásztázó mágnesek
RészletesebbenVálasz Kövér Ákos. Az ionsugaras analitika néhány alkalmazása az anyagtudományban
Válasz Kövér Ákos Az ionsugaras analitika néhány alkalmazása az anyagtudományban címő doktori értekezésem bírálatára Köszönöm Kövér Ákosnak, az MTA doktorának az értekezésem alapos és értı átolvasását
RészletesebbenGamma-röntgen spektrométer és eljárás kifejlesztése anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű elemzésére
Gamma-röntgen spektrométer és eljárás kifejlesztése anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű elemzésére OAH-ABA-23/16-M Dr. Szalóki Imre, fizikus, egyetemi docens Radócz Gábor,
RészletesebbenBírálat. Lohner Tivadar A spektroszkópiai ellipszometria és az ionsugaras analitika néhány alkalmazása az anyagtudományban című doktori értekezéséről
Bírálat Lohner Tivadar A spektroszkópiai ellipszometria és az ionsugaras analitika néhány alkalmazása az anyagtudományban című doktori értekezéséről 1. Általános értékelés A szerző a 192 oldal terjedelmű
RészletesebbenFókuszált ionsugaras megmunkálás
FEI Quanta 3D SEM/FIB Dankházi Zoltán 2016. március 1 FIB = Focused Ion Beam (Fókuszált ionnyaláb) Miből áll egy SEM/FIB berendezés? elektron oszlop ion oszlop gáz injektorok detektor CDEM (SE, SI) 2 Dual-Beam
RészletesebbenDankházi Z., Kalácska Sz., Baris A., Varga G., Ratter K., Radi Zs.*, Havancsák K.
Dankházi Z., Kalácska Sz., Baris A., Varga G., Ratter K., Radi Zs.*, Havancsák K. ELTE, TTK KKMC, 1117 Budapest, Pázmány Péter sétány 1/A. * Technoorg Linda Kft., 1044 Budapest, Ipari Park utca 10. Műszer:
RészletesebbenVékonyréteg szerkezetek mélységprofil-analízise
Vékonyréteg szerkezetek mélységprofil-analízise Vad Kálmán, Takáts Viktor, Csík Attila, Hakl József MTA Atommagkutató Intézet, Debrecen, Bem tér 18/C Langer Gábor Debreceni Egyetem, Szilárdtest Fizika
RészletesebbenKerámia-szén nanokompozitok vizsgálata kisszög neutronszórással
Kerámia-szén nanokompozitok vizsgálata kisszög neutronszórással 1 Tapasztó Orsolya 2 Tapasztó Levente 2 Balázsi Csaba 2 1 MTA SZFKI 2 MTA MFA Tartalom 1 Nanokompozit kerámiák 2 Kisszög neutronszórás alapjai
RészletesebbenPásztázó elektronmikroszkóp. Alapelv. Szinkron pásztázás
Pásztázó elektronmikroszkóp Scanning Electron Microscope (SEM) Rasterelektronenmikroskope (REM) Alapelv Egy elektronágyúval vékony elektronnyalábot állítunk elő. Ezzel pásztázzuk (eltérítő tekercsek segítségével)
RészletesebbenGamma-röntgen spektrométer és eljárás kifejlesztése anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű elemzésére
Gamma-röntgen spektrométer és eljárás kifejlesztése anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű elemzésére OAH-ABA-16/14-M Dr. Szalóki Imre, egyetemi docens Radócz Gábor, PhD
RészletesebbenMilyen simaságú legyen a minta felülete jó minőségű EBSD mérésekhez
1 Milyen simaságú legyen a minta felülete jó minőségű EBSD mérésekhez Havancsák Károly Dankházi Zoltán Ratter Kitti Varga Gábor Visegrád 2012. január Elektron diffrakció 2 Diffrakció - kinematikus elmélet
RészletesebbenRétegződés, domének és atomi mozgás ultravékony rétegszerkezetekben
Rétegződés, domének és atomi mozgás ultravékony rétegszerkezetekben Sajti Szilárd NAO, Funkcionális Nanostruktúrák Kutatócsoport MTA Wigner FK Simonyi-nap 2014. október 16. Vékonyréteg rendszerek Félvezető
RészletesebbenHidrogénezett amorf Si és Ge rétegek hőkezelés okozta szerkezeti változásai
Hidrogénezett amorf Si és Ge rétegek hőkezelés okozta szerkezeti változásai Csík Attila MTA Atomki Debrecen Vizsgálataink célja Amorf Si és a-si alapú ötvözetek (pl. Si-X, X=Ge, B, Sb, Al) alkalmazása:!
RészletesebbenFEI Quanta 3D. Nanoszerkezetek vizsgálatára alkalmas kétsugaras pásztázó elektronmikroszkóp az ELTE TTK-n
FEI Quanta 3D Nanoszerkezetek vizsgálatára alkalmas kétsugaras pásztázó elektronmikroszkóp az ELTE TTK-n Havancsák Károly, Dankházi Zoltán, Varga Gábor, Ratter Kitti ELTE TTK Anyagfizikai Tanszék ELFT
RészletesebbenAz MTA Atomki új Tandetron részecskegyorsítója
Az MTA Atomki új Tandetron részecskegyorsítója GINOP-2.3.3-15-2016-00005 projekt: Világszínvonalú kutatói környezet kialakítása az MTA Atomki új Tandetron Laboratóriumában Rajta István MTA Atomki tudományos
RészletesebbenKoherens lézerspektroszkópia adalékolt optikai egykristályokban
Koherens lézerspektroszkópia adalékolt optikai egykristályokban Kis Zsolt MTA Wigner Fizikai Kutatóközpont H-1121 Budapest, Konkoly-Thege Miklós út 29-33 2015. június 8. Hogyan nyerjünk információt egyes
RészletesebbenSugárzások és anyag kölcsönhatása
Sugárzások és anyag kölcsönhatása Az anyaggal kölcsönhatásba lépő részecskék Töltött részecskék Semleges részecskék Nehéz Könnyű Nehéz Könnyű T D p - + n Radioaktív sugárzás + anyag energia- szóródás abszorpció
RészletesebbenMIKROELEKTRONIKAI ANYAGVIZSGÁLAT KISENERGIÁJÚ MAGREAKCIÓS REZONANCIÁKKAL
. MIKROELEKTRONIKAI ANYAGVIZSGÁLAT KISENERGIÁJÚ MAGREAKCIÓS REZONANCIÁKKAL Ph.D. értekezés Battistig Gábor MTA - Műszaki Fizikai és Anyagtudományi Kutatóintézet Budapest 2001. Tartalomjegyzék 1 1. Bevezetés...3
RészletesebbenA sugárzás és az anyag kölcsönhatása. A béta-sugárzás és anyag kölcsönhatása
A sugárzás és az anyag kölcsönhatása A béta-sugárzás és anyag kölcsönhatása Cserenkov-sugárzás v>c/n, n törésmutató cos c nv Cserenkov-sugárzás Pl. vízre (n=1,337): 0,26 MeV c 8 m / s 2. 2* 10 A sugárzás
RészletesebbenKörnyezeti és személyi dózismérők típusvizsgálati és hitelesítési feltételeinek megteremtése az MVM PA ZRt sugárfizikai laboratóriumában
Környezeti és személyi dózismérők típusvizsgálati és hitelesítési feltételeinek megteremtése az MVM PA ZRt sugárfizikai laboratóriumában Szűcs László 1, Károlyi Károly 2, Orbán Mihály 2, Sós János 2 1
RészletesebbenFúziós kutatások a BME Nukleáris Technikai Intézetében
Fúziós kutatások a BME Nukleáris Technikai Intézetében Pokol Gergő BME NTI Nukleáris Újságíró Akadémia 2014. március 6. Fúziós kutatások a BME Nukleáris Technikai Intézetében Fúziós energiatermelés bevezető
RészletesebbenInnovatív gáztöltésű részecskedetektorok
Innovatív gáztöltésű részecskedetektorok Varga Dezső, MTA Wigner FK RMI NFO Gáztöltésű detektorok szerepe Mikrostruktúrás detektorok: régi ötletek új technológiával Nyitott kérdések a detektorfizikában
RészletesebbenMTA AKI Kíváncsi Kémikus Kutatótábor Kétdimenziós kémia. Balogh Ádám Pósa Szonja Polett. Témavezetők: Klébert Szilvia Mohai Miklós
MTA AKI Kíváncsi Kémikus Kutatótábor 2 0 1 6. Kétdimenziós kémia Balogh Ádám Pósa Szonja Polett Témavezetők: Klébert Szilvia Mohai Miklós A műanyagok és azok felületi kezelése Miért népszerűek napjainkban
RészletesebbenRöntgendiffrakció. Orbán József PTE, ÁOK, Biofizikai Intézet november
Röntgendiffrakció Orbán József PTE, ÁOK, Biofizikai Intézet 2013. november Előadás vázlata Röntgen sugárzás Interferencia, diffrakció (elektromágneses hullámok) Kristályok szerkezete Röntgendiffrakció
RészletesebbenÓriás mágneses ellenállás multirétegekben
Óriás mágneses ellenállás multirétegekben munkabeszámoló Tóth Bence MTA SZFKI Fémkutatási Osztály 2011.05.17. PhD-témám Óriás mágneses ellenállás (GMR) multirétegekben Co/Cu kezdeti rétegnövekedés tulajdonságai
RészletesebbenEnergia-diszperzív röntgen elemanalízis és Fókuszált ionsugaras megmunkálás FEI Quanta 3D SEM/FIB
Energia-diszperzív röntgen elemanalízis és Fókuszált ionsugaras megmunkálás FEI Quanta 3D SEM/FIB Dankházi Zoltán 2015. március 1 Energia-diszperzív Fókuszált ionsugaras röntgen megmunkálás elemanalízis
RészletesebbenModern fizika laboratórium
Modern fizika laboratórium Röntgen-fluoreszcencia analízis Készítette: Básti József és Hagymási Imre 1. Bevezetés A röntgen-fluoreszcencia analízis (RFA) egy roncsolásmentes anyagvizsgálati módszer. Rövid
RészletesebbenA napenergia alapjai
A napenergia alapjai Magyarország energia mérlege sötét Ahonnan származik Forrás: Kardos labor 3 A légkör felső határára és a Föld felszínére érkező sugárzás spektruma Nem csak az a spektrum tud energiát
RészletesebbenMTA doktori értekezés. Szilágyi Edit
Az ionsugaras analitika néhány alkalmazása az anyagtudományban MTA doktori értekezés Szilágyi Edit MTA KFKI Részecske- és Magfizikai Kutatóintézet Budapest, 1 Az ionsugaras analitika néhány alkalmazása
RészletesebbenAlkalmazott kutatások kozmikus részecskék detektálásával
MAFIHE FIZIKA TDK Hét Alkalmazott kutatások kozmikus részecskék detektálásával Oláh László a REGARD csoport nevében 2015. November 10. Tartalom I. Kozmikus sugárzás II. Részecske-detektorok III. Föld alatti
RészletesebbenSzilárd Leó Fizikaverseny Számítógépes feladat
Szilárd Leó Fizikaverseny 2006. Számítógépes feladat A feladat során 10 B atommagok gerjesztett állapotának (rövid) élettartamát fogjuk megmérni. Egy gyorsító-berendezéssel 10 B ionokat (atommagokat) gyorsítunk,
RészletesebbenNagyműszeres vegyész laboratórium programja. 8:15-8:25 Rövid vizuális ismerkedés a SEM laborral. (Havancsák Károly)
Nagyműszeres vegyész laboratórium programja 8:15-8:25 Rövid vizuális ismerkedés a SEM laborral. (Havancsák Károly) 8:30-9:15 A pásztázó elektronmikroszkópia (SEM) alapjai. (Havancsák Károly) 9:30-10:15
RészletesebbenMethods to measure low cross sections for nuclear astrophysics
Methods to measure low cross sections for nuclear astrophysics Mérési módszerek asztrofizikailag jelentős alacsony magfizikai hatáskeresztmetszetek meghatározására Szücs Tamás Nukleáris asztrofizikai csoport
RészletesebbenFényérzékeny amorf nanokompozitok: technológia és alkalmazásuk a fotonikában. Csarnovics István
Új irányok és eredményak A mikro- és nanotechnológiák területén 2013.05.15. Budapest Fényérzékeny amorf nanokompozitok: technológia és alkalmazásuk a fotonikában Csarnovics István Debreceni Egyetem, Fizika
RészletesebbenNanoskálájú határfelületi elmozdulások és alakváltozások vizsgálata szinkrotron- és neutronsugárzással. Erdélyi Zoltán
Nanoskálájú határfelületi elmozdulások és alakváltozások vizsgálata szinkrotron- és neutronsugárzással Erdélyi Zoltán Debreceni Egyetem, Szilárdtest Fizika Tanszék Erdélyi Zoltán ESS minikonferencia 1
RészletesebbenOPTIKA. Fotometria. Dr. Seres István
OPTIKA Dr. Seres István Segédmennyiségek: Síkszög: ívhossz/sugár Kör középponti szöge: 2 (radián) Térszög: terület/sugár a négyzeten sr A 2 r (szteradián = sr) i r Gömb középponti térszöge: 4 (szteradián)
Részletesebben7.1. Al2O3 95%+MLG 5% ; 3h; 4000rpm; Etanol; ZrO2 G1 (1312 keverék)
7.1. Al2O3 95%+MLG 5% ; 3h; 4000rpm; Etanol; ZrO2 G1 (1312 keverék) 7.1.1. SPS: 1150 C; 5 (1312 K1) Mért sűrűség: 3,795 g/cm 3 3,62 0,14 GPa Három pontos törés teszt: 105 4,2 GPa Súrlódási együttható:
RészletesebbenÚj típusú anyagok (az autóiparban) és ezek vizsgálati lehetőségei (az MFA-ban)
Új típusú anyagok (az autóiparban) és ezek vizsgálati lehetőségei (az MFA-ban) Menyhárd Miklós Műszaki Fizikai és Anyagtudományi Kutató Intézet Támogatás NTPCRASH: # TECH_08-A2/2-2008-0104 Győr, 2010 október
Részletesebben2. Két elírás: 9. oldal, 2. bekezdés - figyelembe, fegyelembe, 57. oldal első mondat - foglalkozok, foglalkozom.
Válasz Dr. Jakab Lászlónak a Spektroellipszometria a mikroelektronikai rétegminősítésben című doktori értekezésem bírálatára Nagyon köszönöm Dr. Jakab Lászlónak, az MTA doktorának a dolgozat gondos átolvasását
RészletesebbenFEI Quanta 3D SEM/FIB. Havancsák Károly 2010. december
1 Havancsák Károly 2010. december 2 Időrend A helyiség kialakítás tervezése 2010. május Mágneses tér, vibráció mérése 2010. május A helyiség kialakítása 2010. augusztus 4 22. A berendezés szállítása 2010.
RészletesebbenFizikai Szemle MAGYAR FIZIKAI FOLYÓIRAT TARTALOM
A Y G K A Az Eötvös Loránd Fizikai Társulat havonta megjelenô folyóirata. Támogatók: A Magyar Tudományos Akadémia Fizikai Tudományok Osztálya, a Nemzeti Erôforrás Minisztérium, a Magyar Biofizikai Társaság,
Részletesebben1. RBSsim szoftver: vitruális RBS kísérlet
1. RBSsim szoftver: vitruális RBS kísérlet Elkészítettünk egy tetszőleges felületi topográfiát és nanoszerkezetet mutató, tetszőleges anyagú mintán végzett RBS mérés során előálló spektrumok kiszámítására
RészletesebbenNagy érzékenyégű módszerek hosszú felezési idejű nehéz radioizotópok analitikájában. Vajda N., Molnár Zs., Bokori E., Groska J., Mácsik Zs., Széles É.
RADANAL Kft. www.radanal.kfkipark.hu MTA Izotópkutató Intézet www.iki.kfki.hu Nagy érzékenyégű módszerek hosszú felezési idejű nehéz radioizotópok analitikájában Vajda N., Molnár Zs., Bokori E., Groska
RészletesebbenOPTIKA. Fénykibocsátás mechanizmusa fényforrás típusok. Dr. Seres István
OPTIKA Fénykibocsátás mechanizmusa Dr. Seres István Bohr modell Niels Bohr (19) Rutherford felfedezte az atommagot, és igazolta, hogy negatív töltésű elektronok keringenek körülötte. Niels Bohr Bohr ezt
RészletesebbenA részecskefizika kísérleti eszközei
A részecskefizika kísérleti eszközei (Gyorsítók és Detektorok) Hamar Gergő MTA Wigner FK 1 Tartalom Mit kell/lehet mérni egy részecskén? miben különböznek? hogyan és mit mérünk? Részecskegyorsítók, CERN
RészletesebbenOrvosi Biofizika I. 12. vizsgatétel. IsmétlésI. -Fény
Orvosi iofizika I. Fénysugárzásanyaggalvalókölcsönhatásai. Fényszóródás, fényabszorpció. Az abszorpciós spektrometria alapelvei. (Segítséga 12. tételmegértéséhezésmegtanulásához, továbbá a Fényabszorpció
RészletesebbenAz ellipszometria Újpesten
Az ellipszometria Újpesten Gergely György 1. Az előzmények Hazánkban az ellipszometriai (ELL) kutatások 1965-re nyúlnak vissza. 1965-ben csatlakoztam Szigeti György akadémikus meghívására az MFKI-hoz.
RészletesebbenNagytöltésű ionok áthaladása nanokapillárisokon
Nagytöltésű ionok áthaladása nanokapillárisokon Juhász Zoltán 20 éves az Elektron-ciklotronrezonanciás Ionforrás Laboratórium Felfedezés (2002): Lassú ionok képesek áthaladni szigetelő fóliákban kialakított
RészletesebbenSugárzások kölcsönhatása az anyaggal
Sugárzások kölcsönhatása az anyaggal Dr. Vincze Árpád vincze@oah.hu Mitől függ a kölcsönhatás? VÁLASZ: Az anyag felépítése A sugárzások típusai, forrásai és főbb tulajdonságai A sugárzások és az anyag
RészletesebbenAtomfizika. Fizika kurzus Dr. Seres István
Atomfizika Fizika kurzus Dr. Seres István Történeti áttekintés J.J. Thomson (1897) Katódsugárcsővel végzett kísérleteket az elektron fajlagos töltésének (e/m) meghatározására. A katódsugarat alkotó részecskét
RészletesebbenNanokeménység mérések
Cirkónium Anyagtudományi Kutatások ek Nguyen Quang Chinh, Ugi Dávid ELTE Anyagfizikai Tanszék Kutatási jelentés a Nemzeti Kutatási, Fejlesztési és Innovációs Hivatal támogatásával az NKFI Alapból létrejött
RészletesebbenÚjabb eredmények a grafén kutatásában
Újabb eredmények a grafén kutatásában Magda Gábor Zsolt Atomoktól a csillagokig 2014. március 13. Új anyag, új kor A kőkortól kezdve egy új anyag felfedezésekor új lehetőségek nyíltak meg, amik akár teljesen
Részletesebben'lo.g^ MA-3214. Go 1 /V Z. \flz I SZOLGÁLATI TALÁLMÁNY
pu-o-jt ( u. i ^ 'lo.g^ MA-3214 Go 1 /V Z. \flz I SZOLGÁLATI TALÁLMÁNY ELOÁRÁS SZILÁRD ANYAGOK BÓRTARTALMÁNAK ÉS ELOSZLÁ- SÁNAK MEGHATÁROZÁSÁRA NEUTRONAKTI VÁCI ÓS ANALÍZIS SEGÍTSÉGÉVEL MTA KÖZPONTI FIZIKAI
RészletesebbenDetektorfejlesztés a késő neutron kibocsájtás jelenségének szisztematikus vizsgálatához. Kiss Gábor MTA Atomki és RIKEN Nishina Center
Detektorfejlesztés a késő neutron kibocsájtás jelenségének szisztematikus vizsgálatához Kiss Gábor MTA Atomki és RIKEN Nishina Center A késő neutron kibocsájtás felfedezése R. B. Roberts, R. C. Meyer és
RészletesebbenNÉHÁNY KÜLÖNLEGES FÉMES NANOSZERKEZET ELŐÁLLÍTÁSA ELEKTROKÉMIAI LEVÁLASZTÁSSAL. Neuróhr Katalin. Témavezető: Péter László. SZFKI Fémkutatási Osztály
NÉHÁNY KÜLÖNLEGES FÉMES NANOSZERKEZET ELŐÁLLÍTÁSA ELEKTROKÉMIAI LEVÁLASZTÁSSAL Neuróhr Katalin Témavezető: Péter László SZFKI Fémkutatási Osztály 2011. május 31. PhD témám: Fémes nanoszerkezetek elektrokémiai
RészletesebbenA T sz. OTKA téma zárójelentése
A T 034332 sz. OTKA téma zárójelentése 1. Bevezetés és a célok ismertetése Az ion implantáció folyamata az anyag különböző különleges állapotát eredményezi az implantált ion és a céltárgy választása függvényében.
RészletesebbenSpektrográf elvi felépítése. B: maszk. A: távcső. Ø maszk. Rés Itt lencse, de általában komplex tükörrendszer
Spektrográf elvi felépítése A: távcső Itt lencse, de általában komplex tükörrendszer Kis kromatikus aberráció fontos Leképezés a fókuszsíkban: sugarak itt metszik egymást B: maszk Fókuszsíkba kerül (kamera
RészletesebbenVálasz Dr. Tóth Zsoltnak a Spektroellipszometria a mikroelektronikai rétegminősítésben című doktori értekezésem bírálatára
Válasz Dr. Tóth Zsoltnak a Spektroellipszometria a mikroelektronikai rétegminősítésben című doktori értekezésem bírálatára Nagyon köszönöm Dr. Tóth Zsolt PhD Tudományos Főmunkatársnak a dolgozat alapos
RészletesebbenElőzmények. a:sige:h vékonyréteg. 100 rétegből álló a:si/ge rétegrendszer (MultiLayer) H szerepe: dangling bond passzíválása
a:sige:h vékonyréteg Előzmények 100 rétegből álló a:si/ge rétegrendszer (MultiLayer) H szerepe: dangling bond passzíválása 5 nm vastag rétegekből álló Si/Ge multiréteg diffúziós keveredés során a határfelületek
Részletesebben3. Alkalmazott módszerek
14 A légköri aeroszol minta gyűjtéséhez általában valamilyen szűrőt, kaszkád impaktort, ciklonokat vagy ezek kombinációit használjuk. Azt, hogy melyiket alkalmazzuk, elsősorban az határozza meg, hogy milyen
RészletesebbenVilágító diódák emissziójának szimulációja Monte Carlo sugárkövetés módszerével
Világító diódák emissziójának szimulációja Monte Carlo sugárkövetés módszerével Borbély Ákos, Steve G. Johnson Lawrence Berkeley National Laboratory, CA e-mail: ABorbely@lbl.gov Az előadás vázlata Nagy
RészletesebbenPonthibák azonosítása félvezető szerkezetekben hiperfinom tenzor számításával
Ponthibák azonosítása félvezető szerkezetekben hiperfinom tenzor számításával (munkabeszámoló) Szász Krisztián MTA Wigner SZFI, PhD hallgató 2013.05.07. Szász Krisztián Ponthibák azonosítása 1/ 13 Vázlat
RészletesebbenFény kölcsönhatása az anyaggal:
Fény kölcsönhatása az Fény kölcsönhatása az : szórás, abszorpció, emisszió Kellermayer Miklós Fényszórás A fényszórás mérése, orvosi alkalmazásai Lord Rayleigh (1842-1919) J 0 Light Fényforrás source Rayleigh
RészletesebbenOH ionok LiNbO 3 kristályban (HPC felhasználás) 1/16
OH ionok LiNbO 3 kristályban (HPC felhasználás) Lengyel Krisztián MTA SZFKI Kristályfizikai osztály 2011. november 14. OH ionok LiNbO 3 kristályban (HPC felhasználás) 1/16 Tartalom A LiNbO 3 kristály és
RészletesebbenMikroszerkezeti vizsgálatok
Mikroszerkezeti vizsgálatok Dr. Szabó Péter BME Anyagtudomány és Technológia Tanszék 463-2954 szpj@eik.bme.hu www.att.bme.hu Tematika Optikai mikroszkópos vizsgálatok, klasszikus metallográfia. Kristálytan,
RészletesebbenMegmérjük a láthatatlant
Megmérjük a láthatatlant (részecskefizikai detektorok) Hamar Gergő MTA Wigner FK 1 Tartalom Mik azok a részecskék? mennyi van belőlük? miben különböznek? Részecskegyorsítók, CERN mire jó a gyorsító? hogy
RészletesebbenModern Fizika Labor Fizika BSC
Modern Fizika Labor Fizika BSC A mérés dátuma: 2009. május 4. A mérés száma és címe: 9. Röntgen-fluoreszencia analízis Értékelés: A beadás dátuma: 2009. május 13. A mérést végezte: Márton Krisztina Zsigmond
RészletesebbenNagyműszeres vegyész laboratórium programja. 9:15-9:25 Rövid vizuális ismerkedés a SEM laborral. (Havancsák Károly)
Nagyműszeres vegyész laboratórium programja 9:15-9:25 Rövid vizuális ismerkedés a SEM laborral. (Havancsák Károly) 9:30-11:00 A pásztázó elektronmikroszkópia (SEM) alapjai és visszaszórtelektron diffrakció
RészletesebbenNanotudományok vívmányai a mindennapokban Lagzi István László Eötvös Loránd Tudományegyetem Meteorológiai Tanszék
Nanotudományok vívmányai a mindennapokban Lagzi István László Eötvös Loránd Tudományegyetem Meteorológiai Tanszék 2011. szeptember 22. Mi az a nano? 1 nm = 10 9 m = 0.000000001 m Nanotudományok: 1-100
RészletesebbenTitán alapú biokompatibilis vékonyrétegek: előállítása és vizsgálata
ELFT Vákuumfizikai, -technológiai és Alkalmazásai Szakcsoport szemináriuma, Balázsi Katalin (balazsi.katalin@ttk.mta.hu) Titán alapú biokompatibilis vékonyrétegek: előállítása és vizsgálata Vékonyrétegfizika
RészletesebbenPrompt-gamma aktivációs analitika. Révay Zsolt
Prompt-gamma aktivációs analitika Révay Zsolt Prompt-gamma aktivációs analízis gerjesztés: neutronnyaláb detektált karakterisztikus sugárzás: gamma sugárzás Panorámaanalízis Elemi összetétel -- elvileg
RészletesebbenAbszorpciós spektroszkópia
Tartalomjegyzék Abszorpciós spektroszkópia (Nyitrai Miklós; 2011 február 1.) Dolgozat: május 3. 18:00-20:00. Egész éves anyag. Korábbi dolgozatok nem számítanak bele. Felmentés 80% felett. A fény; Elektromágneses
RészletesebbenAerogél alapú gyógyszerszállító rendszerek. Tóth Tünde Anyagtudomány MSc
Aerogél alapú gyógyszerszállító rendszerek Tóth Tünde Anyagtudomány MSc 2016. 04. 22. 1 A gyógyszerszállítás problémái A hatóanyag nem oldódik megfelelően Szelektivitás hiánya Nem megfelelő eloszlás A
RészletesebbenG04 előadás Napelem technológiák és jellemzőik. Szent István Egyetem Gödöllő
G04 előadás Napelem technológiák és jellemzőik Kristályos szilícium napelem keresztmetszete negatív elektróda n-típusú szennyezés pozitív elektróda p-n határfelület p-típusú szennyezés Napelem karakterisztika
RészletesebbenRADIOAKTÍV HULLADÉKOK MINŐSÍTÉSE A PAKSI ATOMERŐMŰBEN
RADIOAKTÍV HULLADÉKOK MINŐSÍTÉSE A PAKSI ATOMERŐMŰBEN Bujtás T., Ranga T., Vass P., Végh G. Hajdúszoboszló, 2012. április 24-26 Tartalom Bevezetés Radioaktív hulladékok csoportosítása, minősítése A minősítő
RészletesebbenA radioaktív bomlás típusai
A radioaktív bomlás típusai Párhuzamos negatív és pozitív bétabomlás/elektronbefogás 40 19 K kb.89% 0.001%, kb.11% EX 40 40 Ca Ar Felszabaduló energia Ca-40: 1311 kev Ar-40: 1505 kev Felezési idő P-40
RészletesebbenBírálat Petrik Péter "Spektroellipszometria a mikroelektronikai rétegminősítésben" című MTA doktori értekezéséről.
Bírálat Petrik Péter "Spektroellipszometria a mikroelektronikai rétegminősítésben" című MTA doktori értekezéséről. A doktori mű tudományos eredményei Petrik Péter MTA doktori értekezése a spektroszkópiai
RészletesebbenAZ UV SUGÁRZÁS ALAKULÁSA HAZÁNKBAN 2015 NYARÁN, KÜLÖNÖS TEKINTETTEL A HŐHULLÁMOS IDŐSZAKOKRA
AZ UV SUGÁRZÁS ALAKULÁSA HAZÁNKBAN 2015 NYARÁN, KÜLÖNÖS TEKINTETTEL A HŐHULLÁMOS IDŐSZAKOKRA Tóth Zoltán Országos Meteorológiai Szolgálat Marczell György Főobszervatórium Légkörfizikai és Méréstechnikai
RészletesebbenSugárterápia. Ionizáló sugárzások elnyelődésének következményei. Konzultáció: minden hétfőn 15 órakor. 1. Fizikai történések
Sugárterápia 40% 35% 30% 25% 20% 15% % 5% 0% 2014/2015. tanév FOK biofizika kollokvium jegyspektruma 5 4,5 4 3,5 3 2,5 2 1,5 1 Konzultáció: minden hétfőn 15 órakor Ionizáló sugárzások elnyelődésének következményei
RészletesebbenSugárterápia. Ionizáló sugárzások elnyelődésének következményei
Sugárterápia Sugárterápia: ionizáló sugárzások klinikai alkalmazása malignus daganatok eltávolításában. A sugárkezelés során célunk az ionizáló sugárzás terápiás dózisának elérése a kezelt daganatban a
Részletesebben----------------------------------------------------------------------------------------------------------------------2.beugro
----------------------------------------------------------------------------------------------------------------------2.beugro -----------------------------------------------------------------------------------------------------------------------3.beugró
RészletesebbenNagynyomású csavarással tömörített réz - szén nanocső kompozit mikroszerkezete és termikus stabilitása
Nagynyomású csavarással tömörített réz - szén nanocső kompozit mikroszerkezete és termikus stabilitása P. Jenei a, E.Y. Yoon b, J. Gubicza a, H.S. Kim b, J.L. Lábár a,c, T. Ungár a a Anyagfizikai Tanszék,
RészletesebbenPHD tézisfüzet. Szabó Zoltán. Témavezető: Dr. Volk János Konzulens: Dr. Hárs György
PHD tézisfüzet Vékonyréteg és nanoszerkezetű cink-oxid tervezett szintézise és vizsgálata optoelektronikai eszközök számára Szabó Zoltán Témavezető: Dr. Volk János Konzulens: Dr. Hárs György MTA Energiatudományi
RészletesebbenBetekintés a napelemek világába
Betekintés a napelemek világába (mőködés, fajták, alkalmazások) Nemcsics Ákos Óbudai Egyetem Tartalom Bevezetés energetikai problémák napenergia hasznosítás módjai Napelemrıl nem középiskolás fokon napelem
RészletesebbenELEMANALITIKAI MÓDSZEREK ÖSSZEHASONLÍTÁSA HALAK NEHÉZFÉMTARTALMÁNAK KIMUTATHATÓSÁGA SZEMPONTJÁBÓL
Miskolci Egyetem, Multidiszciplináris tudományok, 1. kötet (2011) 1. szám, pp. 349-356. ELEMANALITIKAI MÓDSZEREK ÖSSZEHASONLÍTÁSA HALAK NEHÉZFÉMTARTALMÁNAK KIMUTATHATÓSÁGA SZEMPONTJÁBÓL Czédli Herta adjunktus
RészletesebbenNemzeti Akkreditáló Testület. MÓDOSÍTOTT RÉSZLETEZŐ OKIRAT (1) a NAT /2015 nyilvántartási számú akkreditált státuszhoz
Nemzeti Akkreditáló Testület MÓDOSÍTOTT RÉSZLETEZŐ OKIRAT (1) a NAT-1-1665/2015 nyilvántartási számú akkreditált státuszhoz A Nemzeti Élelmiszerlánc-biztonsági Hivatal Élelmiszer- és Takarmánybiztonsági
RészletesebbenNukleáris adatok felhasználása A nukleáris adatok mérésének módszerei és nehézségei
Nukleáris adatok felhasználása A nukleáris adatok mérésének módszerei és nehézségei Orvosbiológiai célú nuklid kiválasztásának szempontjai Az előállítás módjának szempontjai: Milyen magreakció? Milyen
RészletesebbenA szubmikronos anyagtudomány néhány eszköze. Havancsák Károly ELTE TTK Központi Kutató és Műszer Centrum július.
1 A szubmikronos anyagtudomány néhány eszköze Havancsák Károly ELTE TTK Központi Kutató és Műszer Centrum 2012. július. Mikroszkópok 2 - Transzmissziós elektronmikroszkóp (TEM), - Pásztázó elektronmikroszkóp
RészletesebbenPhD kutatási téma adatlap
PhD kutatási téma adatlap, tanszékvezető helyettes Kolloidkémia Csoport Kutatási téma címe: Multifunkcionális, nanostrukturált bevonatok előállítása nedves, kolloidkémiai eljárásokkal Munkánk célja olyan
RészletesebbenFolyadékszcintillációs spektroszkópia jegyz könyv
Folyadékszcintillációs spektroszkópia jegyz könyv Zsigmond Anna Julia Fizika MSc I. Mérés vezet je: Horváth Ákos Mérés dátuma: 2010. október 21. Leadás dátuma: 2010. november 8. 1 1. Bevezetés A mérés
RészletesebbenAtomfizika. Fizika kurzus Dr. Seres István
Atomfizika Fizika kurzus Dr. Seres István Történeti áttekintés 440 BC Democritus, Leucippus, Epicurus 1660 Pierre Gassendi 1803 1897 1904 1911 19 193 John Dalton Joseph John (J.J.) Thomson J.J. Thomson
Részletesebben
