1 Az MTA Atomki új Tandetron részecskegyorsítója GINOP projekt: Világszínvonalú kutatói környezet kialakítása az MTA Atomki új Tandetron Laboratóriumában Rajta István MTA Atomki tudományos főmunkatárs szeptember Magfizikus találkozó, Jávorkút

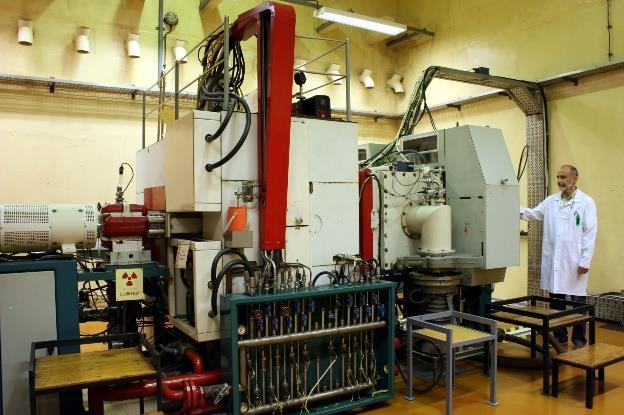

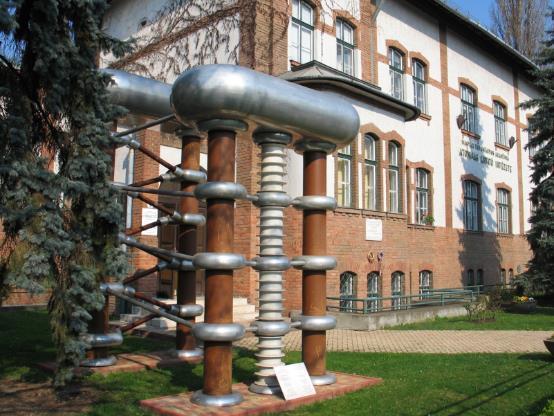

2 Gyorsítók az MTA Atomkiban kv neutron generátorok ( ) 800 kv Cockroft-Walton kaszkád ( ) 1 MV Van de Graaff (1970-) 5 MV Van de Graaff (1971-) MGC-20 Cyclotron (1985-) orosz gyártmány ECR ionforrás (1996-) Izotóp szeparátor (2009-) AMS (2011-) ETH-Zürich HVE Tandetron (2014-) MTA INFRA

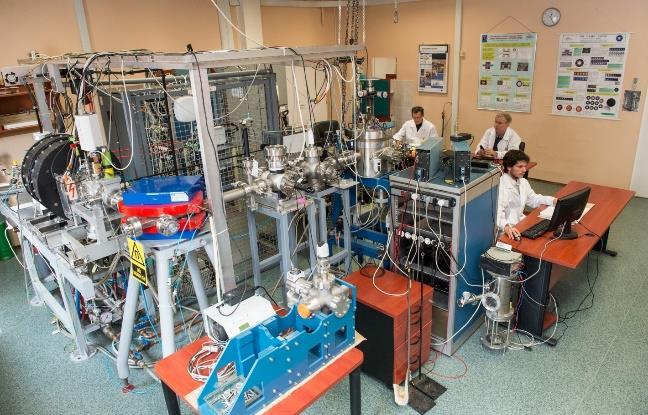

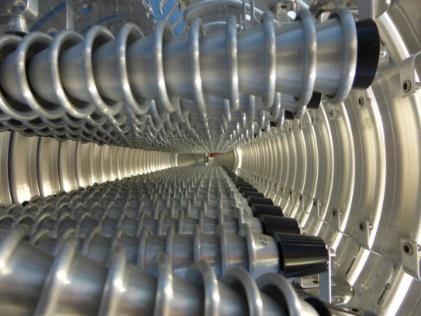

3 Új Tandetron Laboratórium az MTA Atomkiban

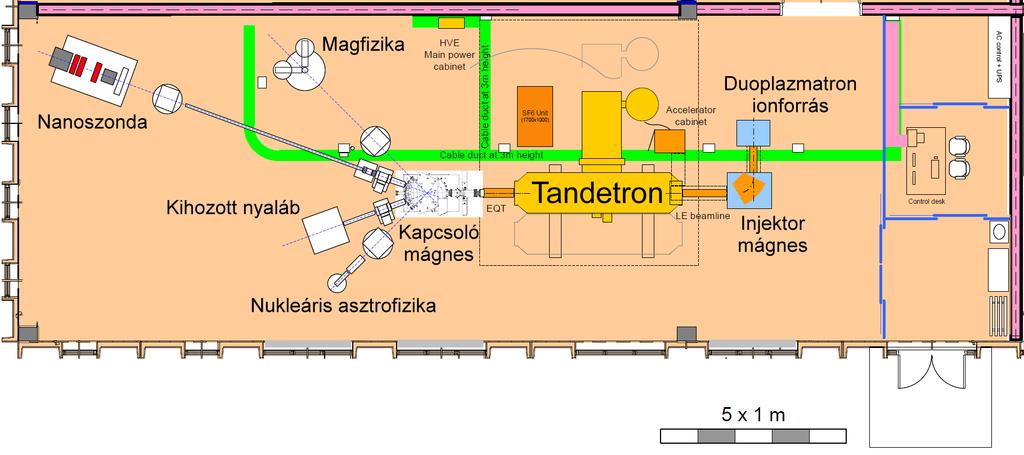

Elrendezés Tandetron (nagyfesz generátor): 2015. május Duoplasmatron ionforrás és injektor mágnes: 2016. január Kapcsoló mágnes: 2016.

4 Elrendezés Tandetron (nagyfesz generátor): május Duoplasmatron ionforrás és injektor mágnes: január Kapcsoló mágnes: június Kihozott nyaláb Nukleáris asztrofizikai nyalábvég (első tudományos eredmény, Gyürky, et al. PRC) Nanoszonda: 200 nm nyalábméret, folyt. köv. Magfizikai nyalábvég: (PRL cikk, és rá hivatkozás: sötét foton / ötödik erő) Eddigi finanszírozás: MTA Infrastruktúra projektek (a kapcsoló mágneshez a Wigner FK és az Atomki közösen)

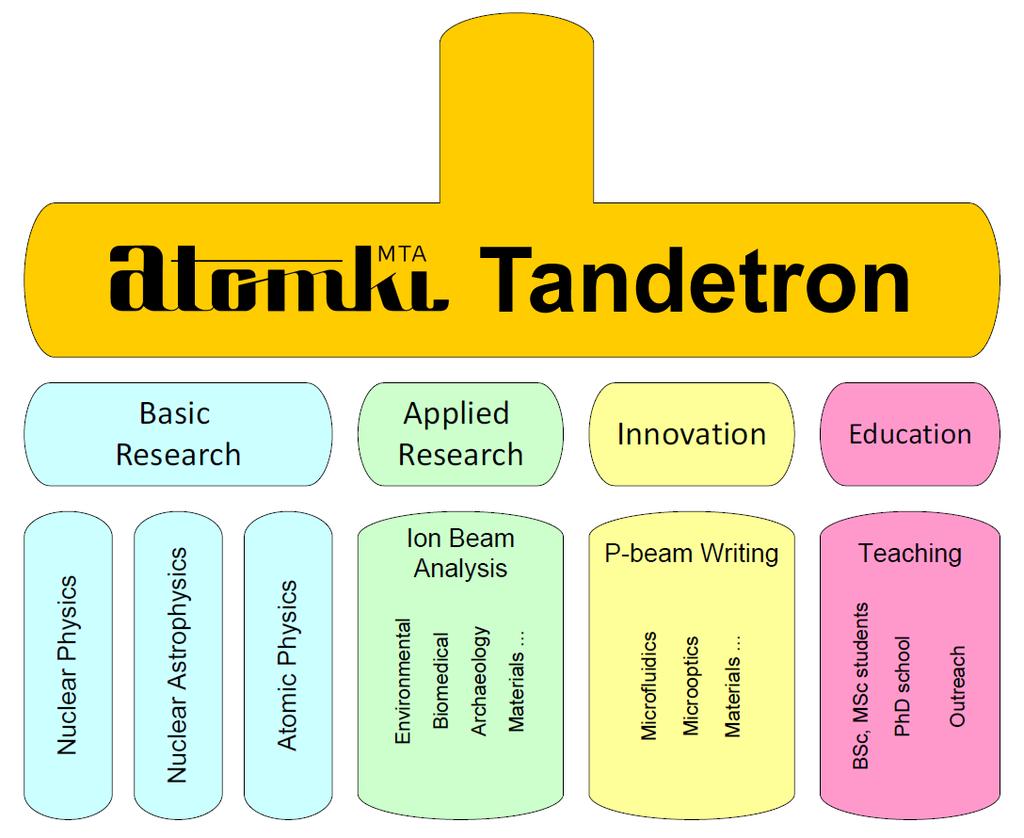

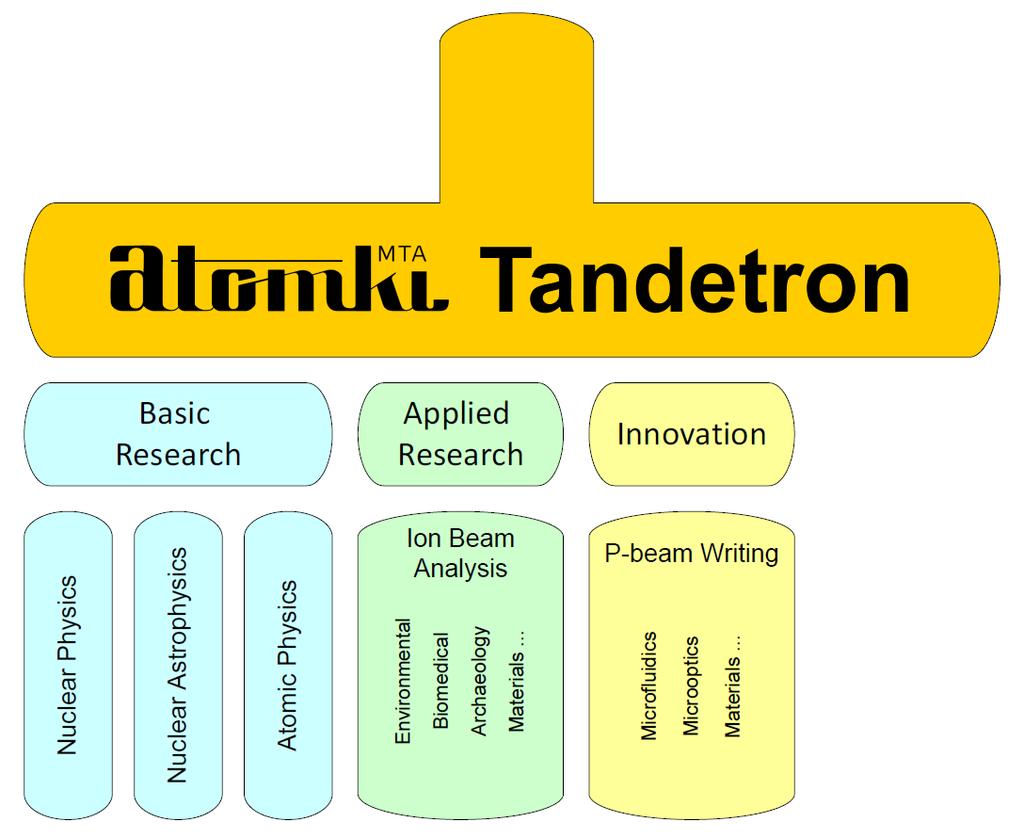

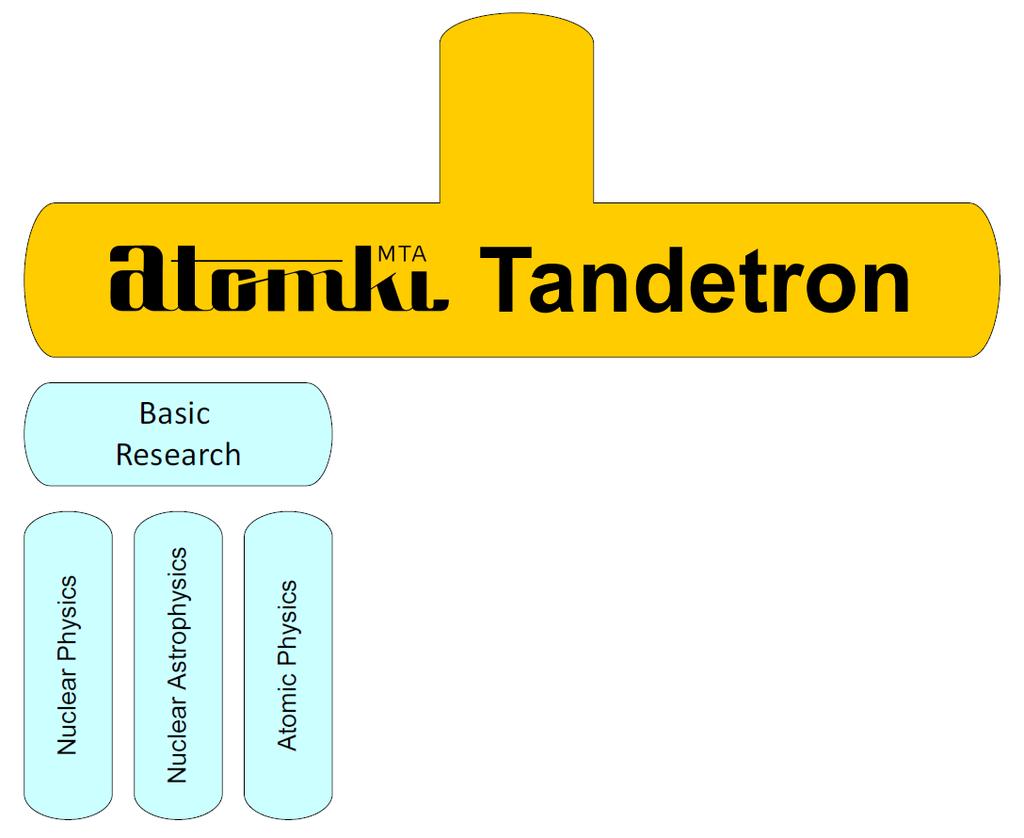

5 Multi-felhasználós, multi-funkciós berendezés Alapkutatás Atomfizika Magfizika Nukleáris asztrofizika Alkalmazott kutatás Ionnyaláb-analitika (különböző alkalmazási területeken) Innováció P-beam Writing (pl. mikrofluidika orvosi-biológiai alkalmazásokhoz) Oktatás MSc, PhD, ismeretterjesztés

1 10 pa áram A mikroszonda 1 µm nyaláb méret 2.

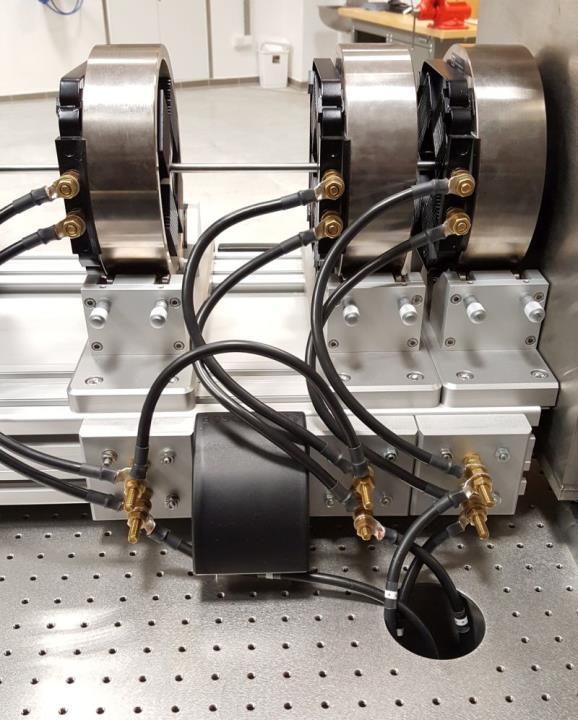

6 Nanoszonda Oxford Microbeams Ltd. MTA Infrasruktúra projekt Tervezett paraméterek < 100 nm nyaláb méret ~100 µm scan méret ~ pa áram A mikroszonda 1 µm nyaláb méret 2.5 mm scan méret pa áram Hosszú távon is mindkét rendszerre szükség lesz, mert különböző paramétereik miatt különböző alkalmazási területeket, különböző felhasználói igényeket képesek kiszolgálni.

7 Egy alkalmazási példa PBW Proton Beam Writing (mikro/nano-megmunkálás) Pozitív reziszt: PMMA (poly-methyl methacrylate) 2 MeV P besugárzás 60% DGMBE 20% Morpholin 5% Ethanolamine 15% Deszt víz PMMA Törésmutató változás PMMA PMMA előhívás PMMA Negatív reziszt: SU-8 (glycidyl ether of bisphenol-a) 2 MeV P besugárzás SU8 előhívó MCC MicroChem Corp. SU8 maró MCC MicroChem Corp. SU-8 Ni 30 mm SU-8 Si SU-8 előhívás Ni galvanizálás SU-8 lemaratás

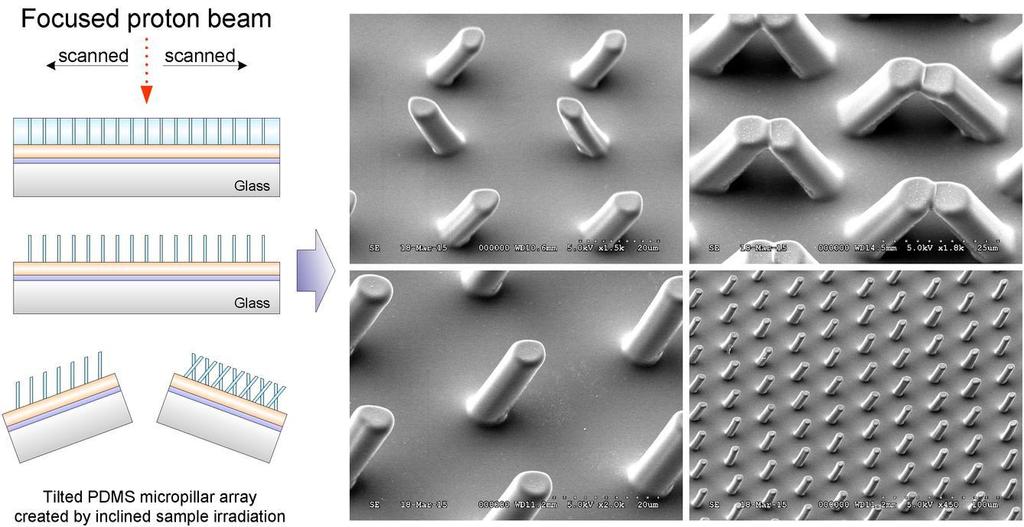

8 Döntött PDMS mikro-oszolopok

9 Orvosi alkalmazások Cirkuláló ráksejtek kiszűrése vérből Együttműködés: Pannon Egyetem (Lendület) és MFA OTKA projekt: végeredmény sikeres Legfontosabb publikációk: Electrophoresis (2), stb.

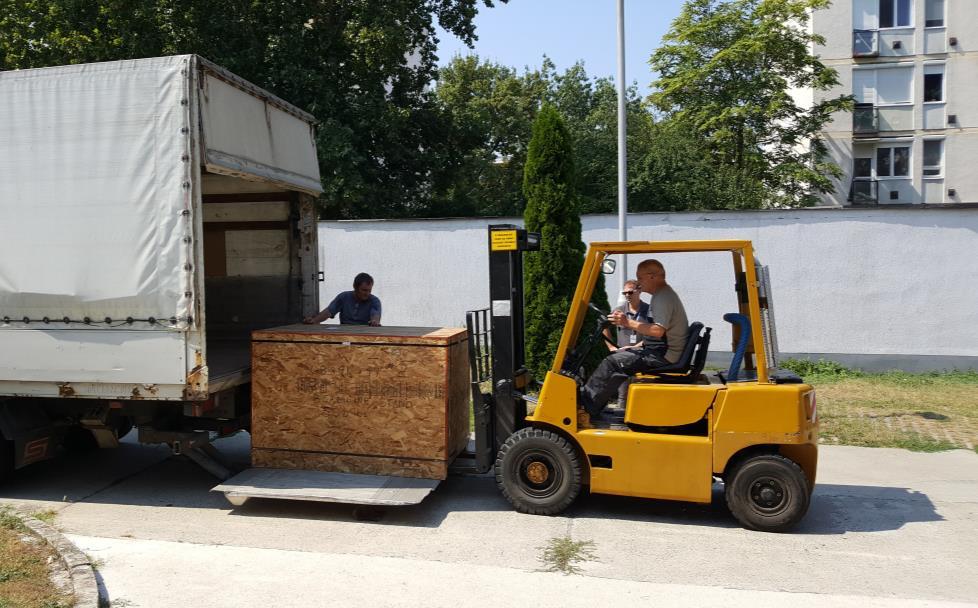

10 GINOP projekt: Közbeszerzések 1. Eljárás (lezárult, eszközök leszállítva, beüzemelés folyamatban) Tandetron Laboratórium bővítése kutatási eszközök vásárlásával 1. rész: ionforrások és nagyenergiás kiegészítő ( EUR, HVEE) 2. rész: analitikai nyalábvég ( EUR, NEC) 3. rész: SDD röntgendetektor klaszter ( EUR, RaySpec) 2. Eljárás (előkészítés alatt) Tandetron Laboratórium bővítése vákuumendszer beszerzésével 1. rész: Turbomolekuláris szivattyúk, zsilipek, szelepek, vákuummérők beszerzése 2. rész: Scroll rendszerű száraz elővákuum szivattyúk beszerzése 3. rész: Vákuumkamrák és vákuumtechnikai fogyóeszközök beszerzése

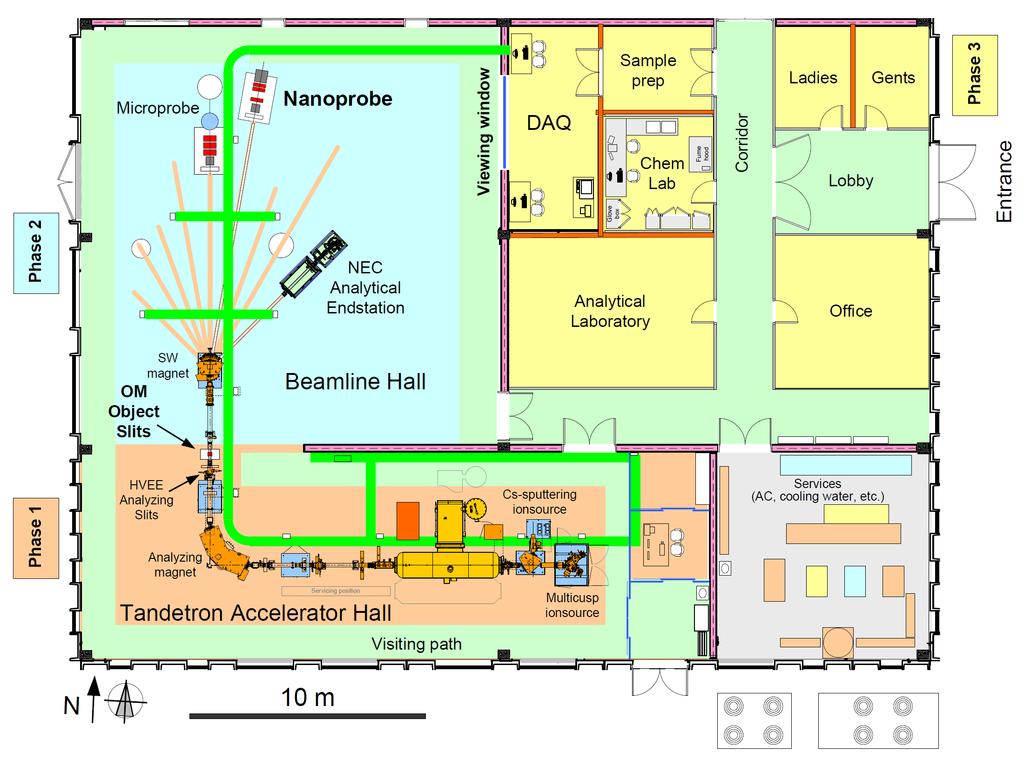

11 A végleges elrendezés

12 Paraméterek HVEE H, He, és nehézion források Főbb specifikációk: Multicusp ionforrás SO120 1 H + : 200 eµa Multicusp ionforrás SO130 4 He 2+ : 40 eµa Nyaláb fényesség : garantált 8 Amp rad -2 m -2 ev -1 várható 16 Amp rad -2 m -2 ev -1 Model 860C ionforrás (Cézium sputtering) 11 B eµa 12 C eµa 16 O eµa 28 Si eµa 31 P eµa 58 Ni 2+ 8 eµa 63 Cu eµa 75 As eµa 197 Au eµa

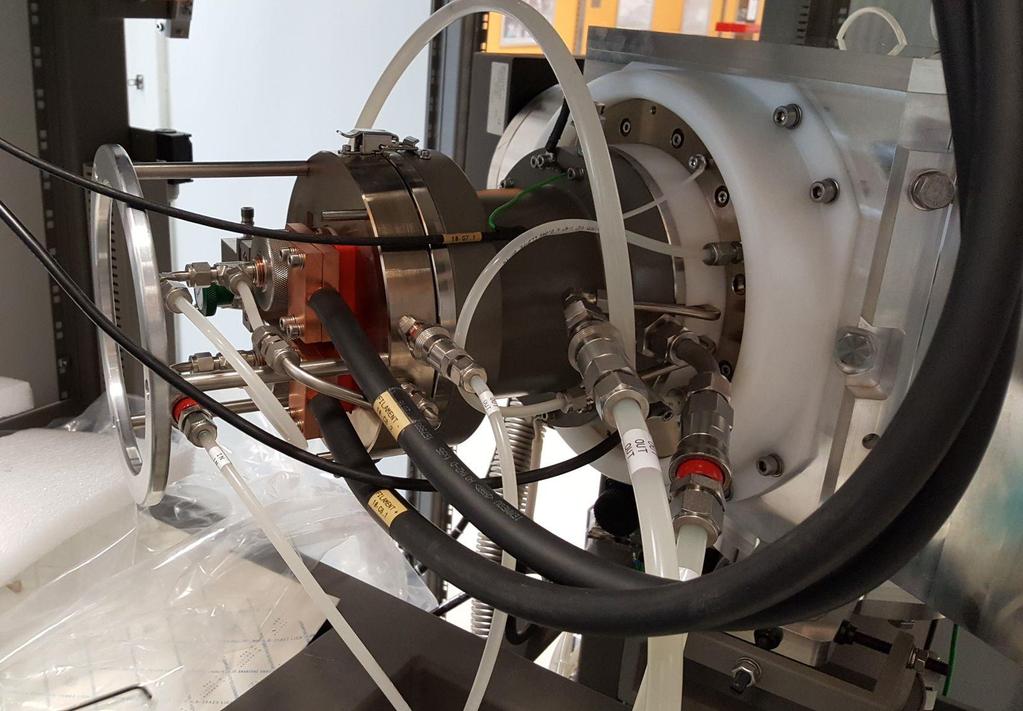

13 Fényképek

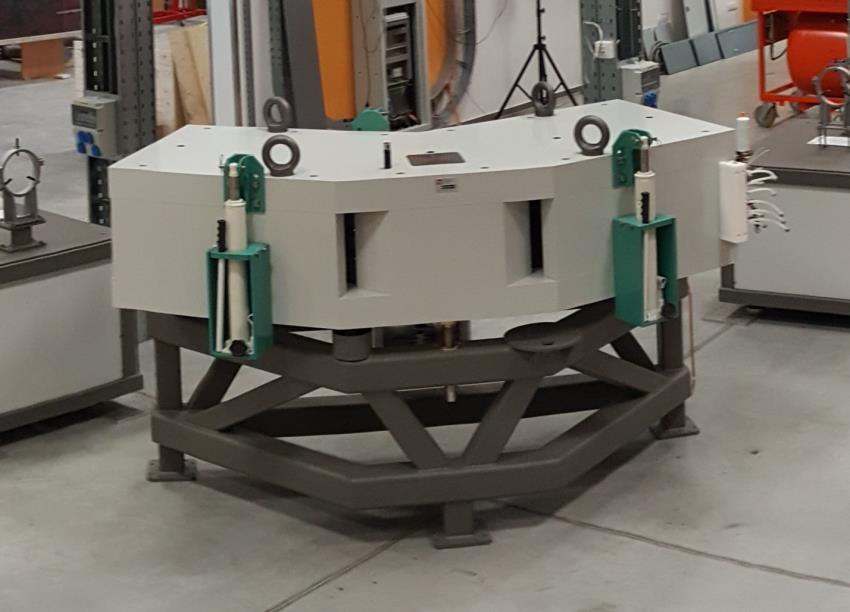

Paraméterek HVEE Nagyenergiás kiegészítő Főbb specifikációk: 90-fokos analizáló mágnes Sugár : Rés : Tömeg energia szorzat : Stabilitás : Össztömeg : 1500 mm 40 mm 185

14 Paraméterek HVEE Nagyenergiás kiegészítő Főbb specifikációk: 90-fokos analizáló mágnes Sugár : Rés : Tömeg energia szorzat : Stabilitás : Össztömeg : 1500 mm 40 mm 185 AMU-MeV (1.3T x 1.5m) 10-5 (1 óra) 7,5 t Terminal voltage stability GVM stabilization : ± 200 V / hr Slit stabilization : ± 30 V / 4 hrs (Analizált résekről résáram visszacsatolás!)

15 Beüzemelés fénykép

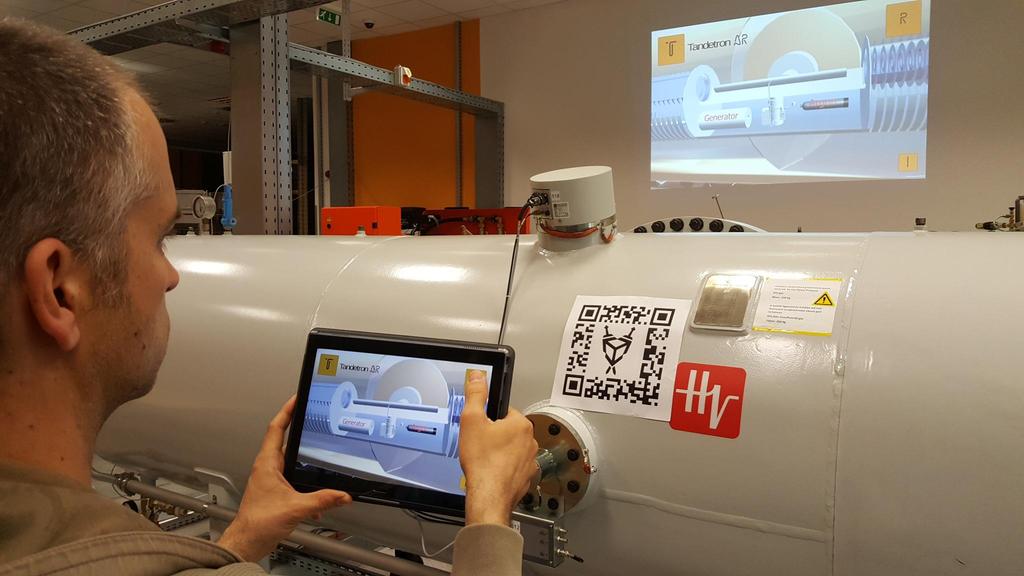

16 Egy ismeretterjesztő projekt AR (Augmented Reality) szoftver fejlesztése Android platformra Célja a Tandetron gyorsító és az ionforrások belső felépítésének bemutatása. Ami kívülről nem látszik, azt is meg tudjuk mutatni a látogatóknak így virtuálisan.

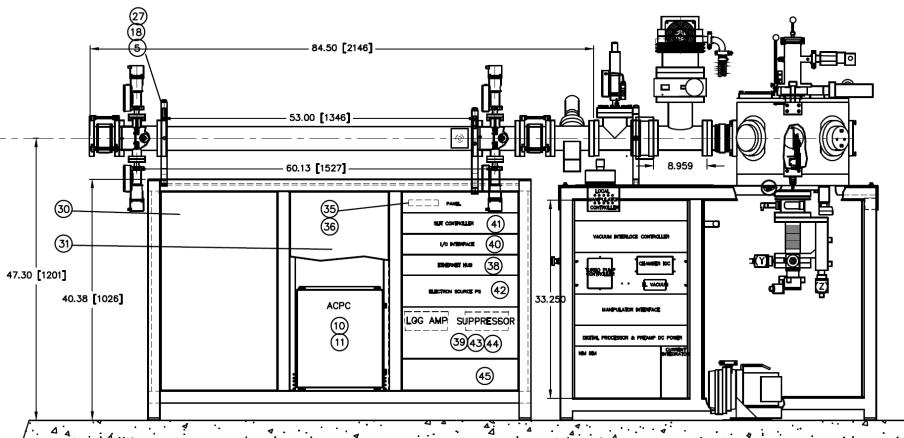

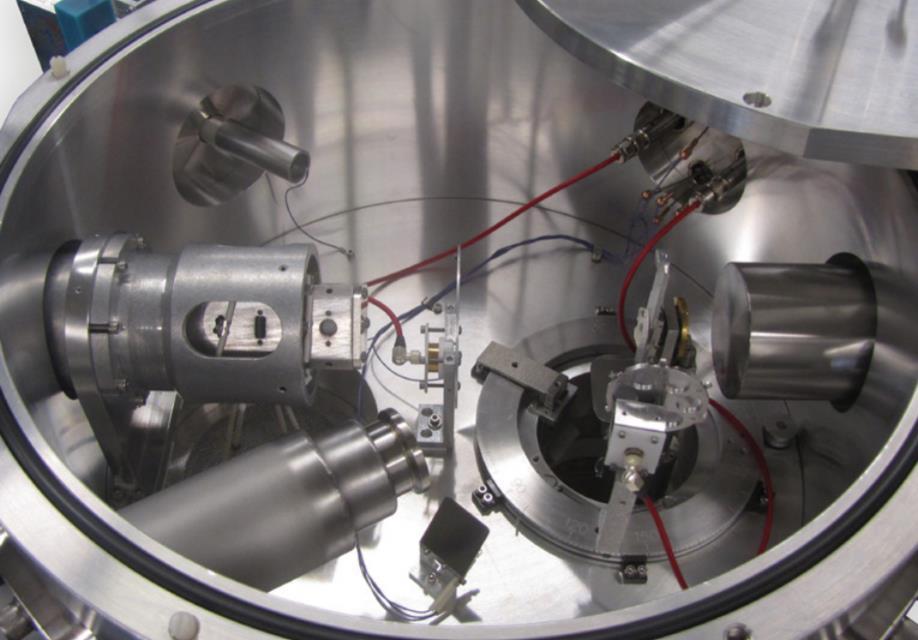

17 Paraméterek NEC Analitikai nyalábvég Főbb specifikációk: 17 target kamra rendszer RBS PIXE ERDA IBIL Channeling Potenciális alkalmazási területek Anyagtudomány Kulturális örökség Orvosi-biológiai Környezeti

Paraméterek NEC Analitikai nyalábvég Főbb specifikációk: Kamra és környezete: Száraz (olajmentes) vákuumrendszer: turbo + scroll, leválasztó zsilippel; Szigetelt kamra, kollimátorok és tartóelemek;

18 Paraméterek NEC Analitikai nyalábvég Főbb specifikációk: Kamra és környezete: Száraz (olajmentes) vákuumrendszer: turbo + scroll, leválasztó zsilippel; Szigetelt kamra, kollimátorok és tartóelemek; Minta betöltő zsilip (load lock): gyors mintacserét tesz lehetővé; Target kamera: precíz mintapozicionálás; Adatgyűjtő, mérésvezérlő számítógép analizátor kártyával és szoftverrel automatizált adatgyűjtésre és adatfeldolgozásra; (gyűjtés, léptetés) Minta fűtés 500 C-ig.

Paraméterek NEC Analitikai nyalábvég Főbb specifikációk: RBS/ERDA Fix SSB detektor 170, előerősítővel, erősítővel és tápegységgel; Mozgatható SSB detektor 30-170 ; További SSB detektor 97 ; ERD fólia

19 Paraméterek NEC Analitikai nyalábvég Főbb specifikációk: RBS/ERDA Fix SSB detektor 170, előerősítővel, erősítővel és tápegységgel; Mozgatható SSB detektor ; További SSB detektor 97 ; ERD fólia tartó a mozgatható detektorra rögzítve 6 fóliához; PIXE 25 mm 2 SDD detektor elektronikával; GUPIX kiértékelő szoftverrel; IBIL Száloptika és spektrométer; Channeling nyalábcsatorna 2 dupla rés; Nyalábprofil Monitor (BPM);

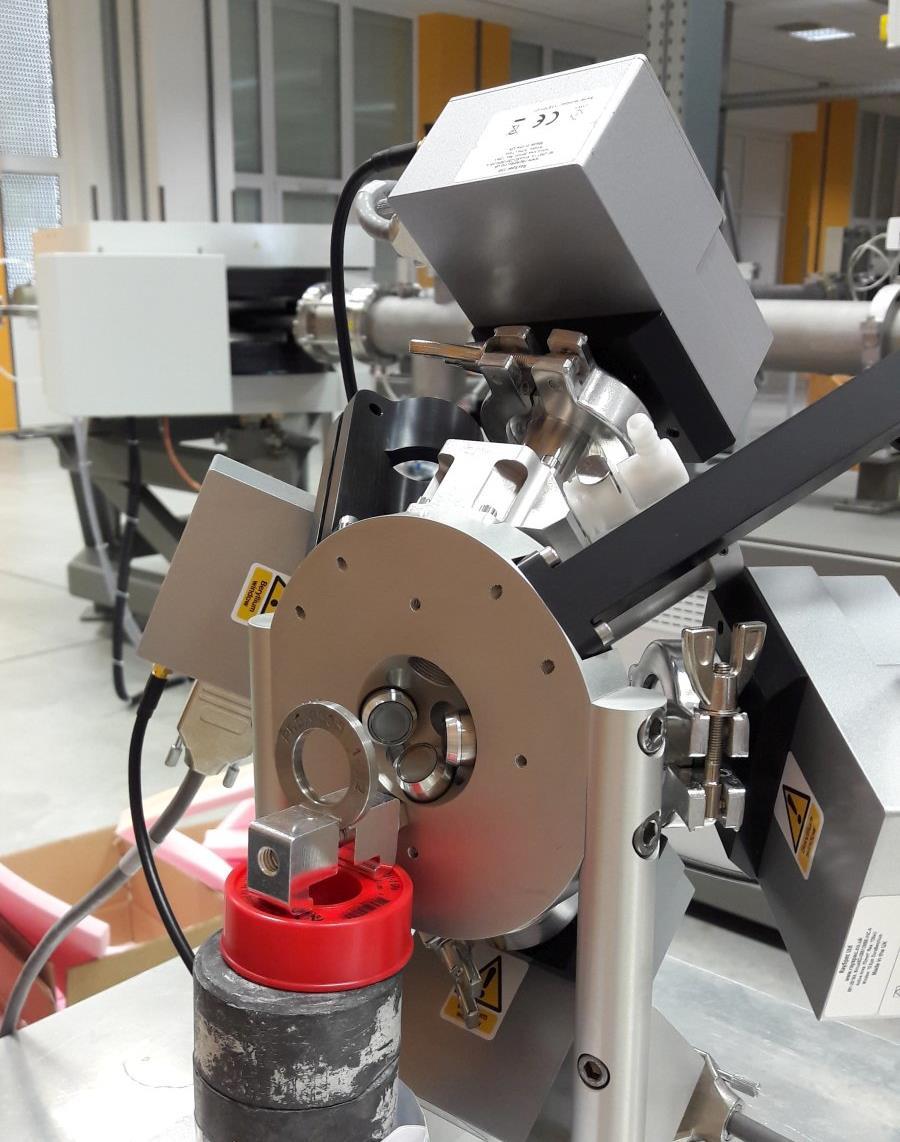

Paraméterek RaySpec SDD röntgen detektor klaszter a kihozott nyalábvéghez Főbb specifikációk: 3x65mm² + 1x30mm² SDD röntgen detektorok Energiafeloldás: 129 ev @5.

20 Paraméterek RaySpec SDD röntgen detektor klaszter a kihozott nyalábvéghez Főbb specifikációk: 3x65mm² + 1x30mm² SDD röntgen detektorok Energiafeloldás: 129 kev (3 kcps); Kristály vastagság: 450 µm; Jel/zaj arány: >10K:1; 3 ablak: 12.5μm DuraBeryllium (65); 1 ablak: SiN (30); Elektronika: XIA xmap DXP (NI PXI keretben); 4 csatornás nagy sebességű jelfeldolgozó rendszer;

H2020 Projekt Call: H2020-INFRAIA-2018-1 Funding scheme: RIA Proposal number: 824096 Proposal acronym: RADIATE Duration (months): 48 Proposal title: Research And Development with Ion Beams Advancing

21 H2020 Projekt Call: H2020-INFRAIA Funding scheme: RIA Proposal number: Proposal acronym: RADIATE Duration (months): 48 Proposal title: Research And Development with Ion Beams Advancing Technology in Europe Activity: INFRAIA Konzorcium vezető: HZDR Helmholtz-Zentrum Dresden-Rossendorf EV Konzorciumi tagok száma: 18 (13 országból) Részvételünk: JRA Joint Research Activity WP19 Ion Sources and Beams T19.1: Microbeam Optics WP20 Detectors and Electronics T20.1: Single Ion Detection

22 Együttműködések A jelenlegi gyorsítófelhasználók tele vannak új ötletekkel: az új lehetőségek, paraméterek ismeretében. Belső: Külső: az MTA Atomki kutatócsoportjai Wigner FK, ELTE, BME, SZBK, ELI, stb Minden magyar és külföldi együttműködésre nyitottak vagyunk!

23 KÖSZÖNÖM A FIGYELMET! Köszönet: MTA Infrastruktúra projektek GINOP projekt OTKA projektek Minden résztvevő kolléga
