1 TÖMEGSPEKTROMÉTEREK SZEREPE A FÖLDTUDOMÁNYBAN Palcsu László MTA Atommagkutató Intézet (Atomki) Környezet- és Földtudományi Laboratórium, Debrecen

2 Miről lesz szó? - Előzmények - Meglévő, hamarosan beszerzendő specifikus tömegspektrométerek sajátosságainak bemutatása

3 Az atomok tömegei a hidrogén tömegének egész számú többszörösei William Prout ( ) Az atomok moláris tömegei a hidrogén moláris tömegének NEM egész számú többszörösei Francis W. Aston ( )

4 Tömegspektrumot kellene képezni! Tömegspektro/GRÁF/SZKÓP Joseph John Thomson ( )

5 Tömegspektrumot kellene képezni! Tömegspektro/GRÁF/SZKÓP: Ezek a berendezések olyan műszerek, amelyek az egyes részecskéket tömegük alapján különböztetik meg. Mindhárom műszer alapja az, hogy a beléjük eresztett elemeket ionizálják, majd pedig az egyes ionokat fajlagos tömegük (= tömeg/töltés) alapján szeparálják egymástól. Joseph John Thomson ( ) A szeparált ionok detektálása azonban eltérő a háromféle műszer esetén. Tömegspektrográf: Tömegspektroszkóp: Tömegspektrométer: fotolemez fluoreszkáló képernyő elektronikus mérőeszköz (detektor)

6 Tömegspektrométerek felépítése Elektronika Ionforrás Vákuum Analizátor Vákuum Detektorok -Elektronbombázás -Ion-atom ütközés -termikus ionforrás -ICP -Mágneses eltérítés -Kvadrupól -Time-of-flight -Faraday-kalitka -Elektronsokszorozó

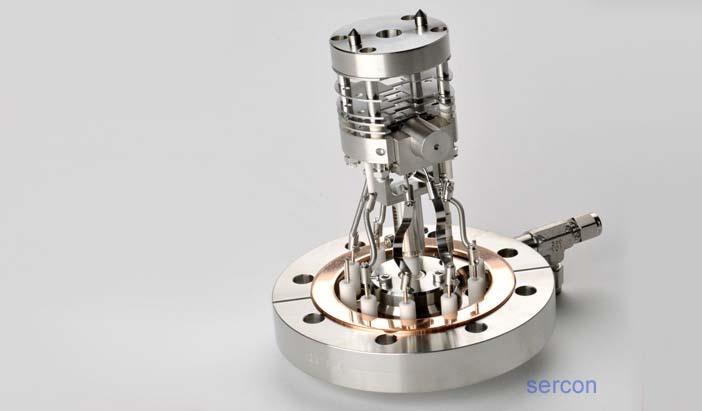

7 Elektronbombázásos ionforrás

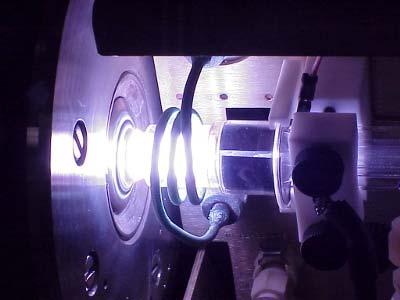

8 ICP ionforrás

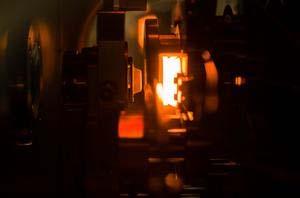

9 Cézium-bombázásos ionforrás

10 Tömegspektrométerek felépítése Elektronika Ionforrás Vákuum Analizátor Vákuum Detektorok -Elektronbombázás -Ion-atom ütközés -termikus ionforrás -ICP -Mágneses eltérítés -Kvadrupól -Time-of-flight -Faraday-kalitka -Elektronsokszorozó

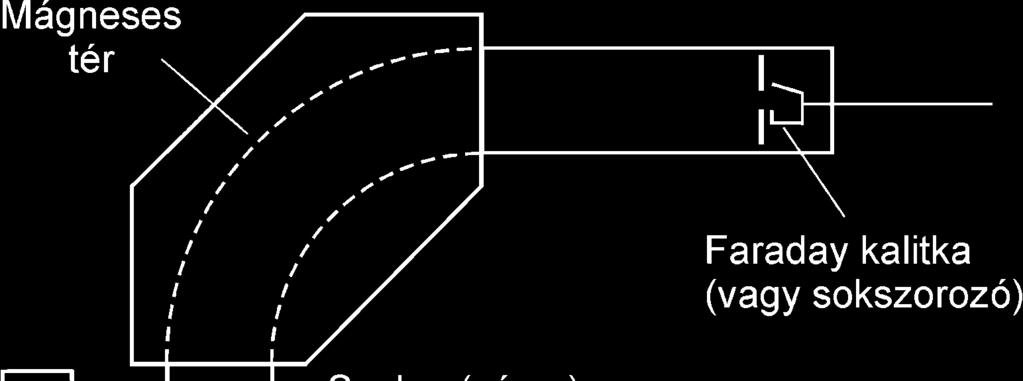

11 Tömegspektrométerek felépítése U = I R U q = ½ m v 2

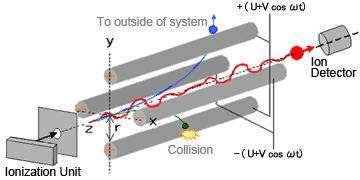

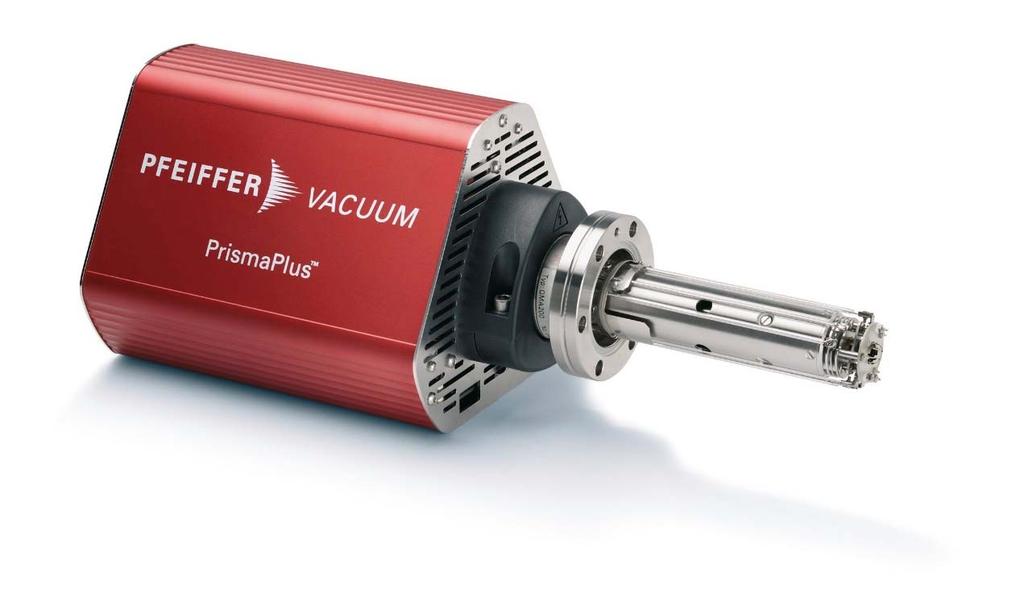

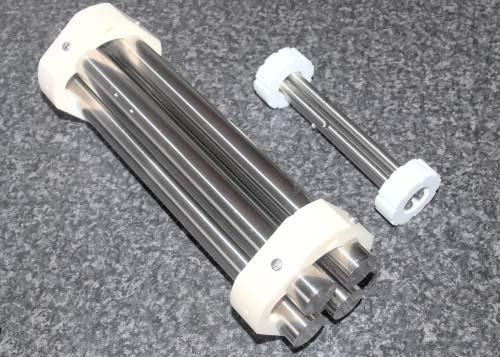

12 Tömegspektrométerek felépítése: kvadrupól tömegspektrométer

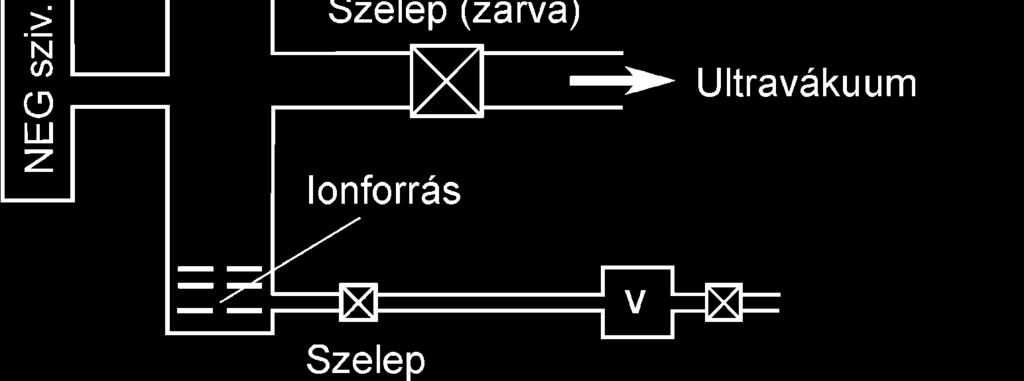

K/Ar tömegspektrométer Gyorsítófeszültség:

Érzékenység: 1,35*10-4 A/mbar Kimutatási

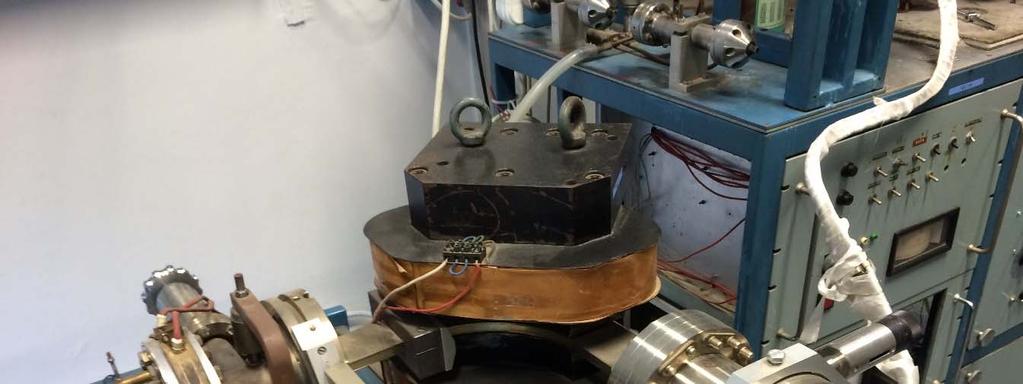

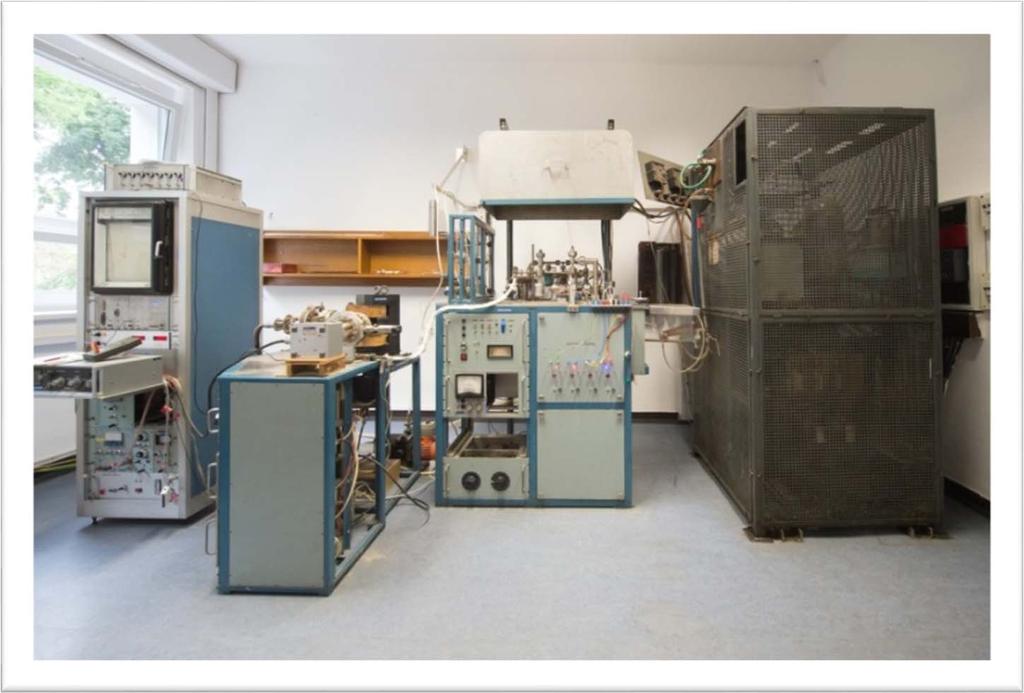

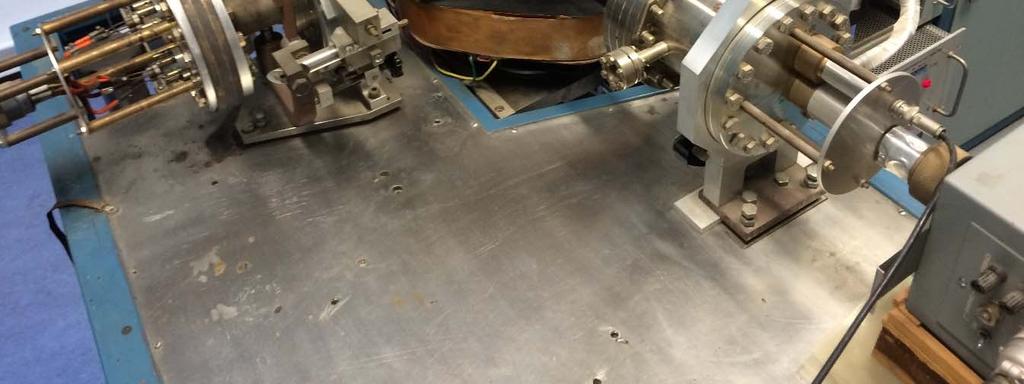

13 K/Ar tömegspektrométer Gyorsítófeszültség: 2 kv ( 40 Ar: 49 km/s) Háttér: 40 Ar 7*10-10 ccstp (<0,1 ezred mm 3 levegő) 40 Ar/ 36 Ar reprodukálhatósága: 0,8% Érzékenység: 1,35*10-4 A/mbar Kimutatási határ ( 36 Ar): 7*10-11 ccstp (3 femto-mol, 2 milliárd darab)

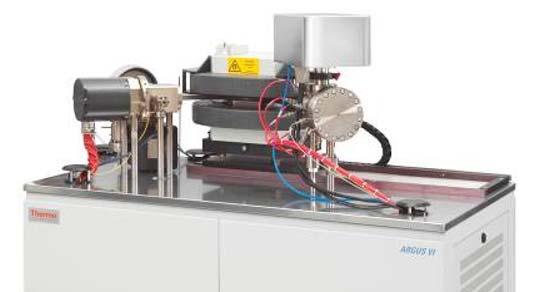

14 Új argonmérő tömegspektrométer

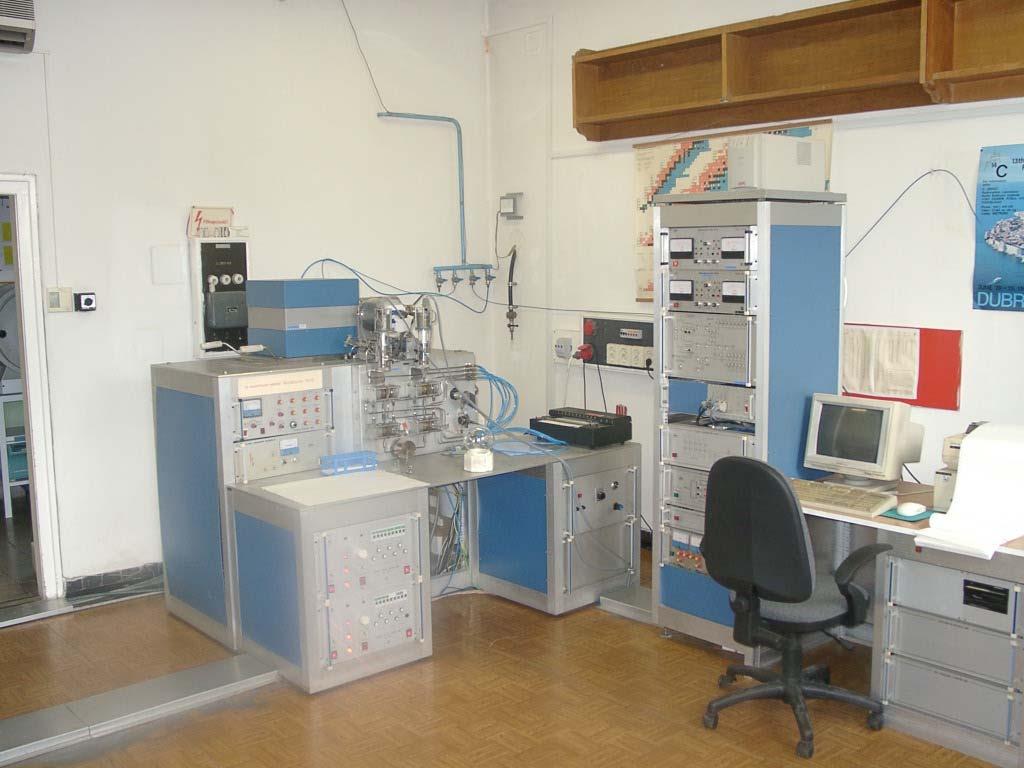

15 Stabilizotóp-aránymérő mérő tömegspektrométer (Hertelendi Ede féle)

16 Stabilizotóp-aránymérő mérő tömegspektrométer (Hertelendi Ede féle) d 2 H, δ 13 C, d 15 N, d 18 O, d 34 S

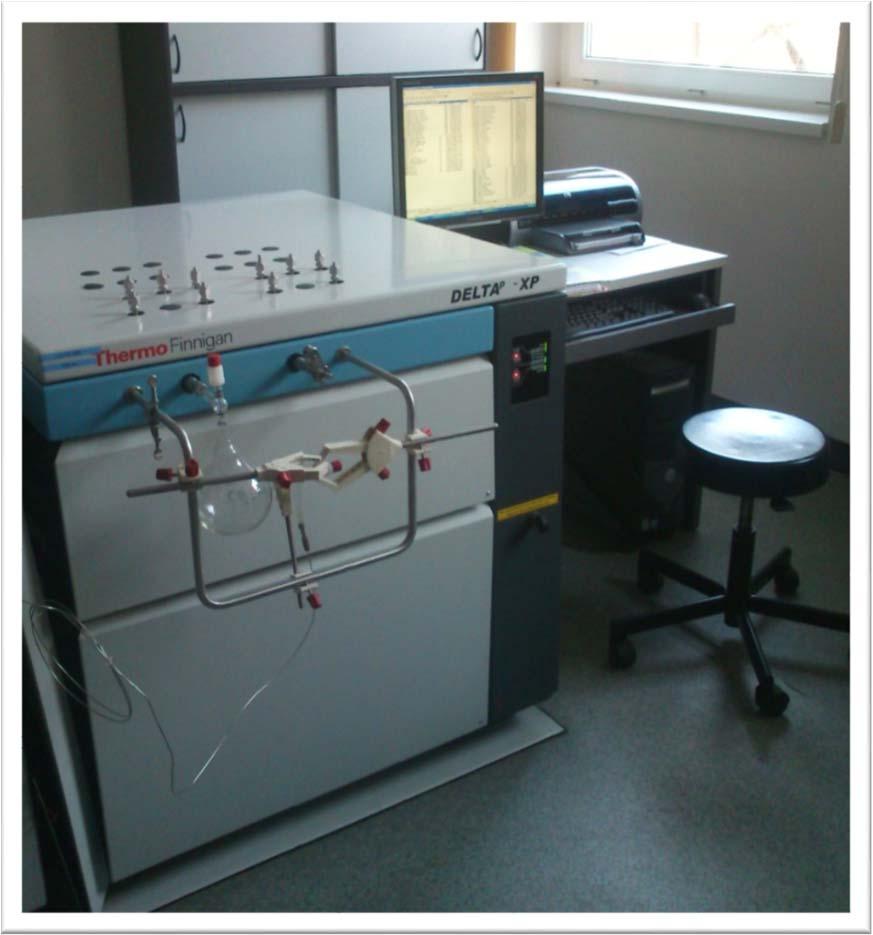

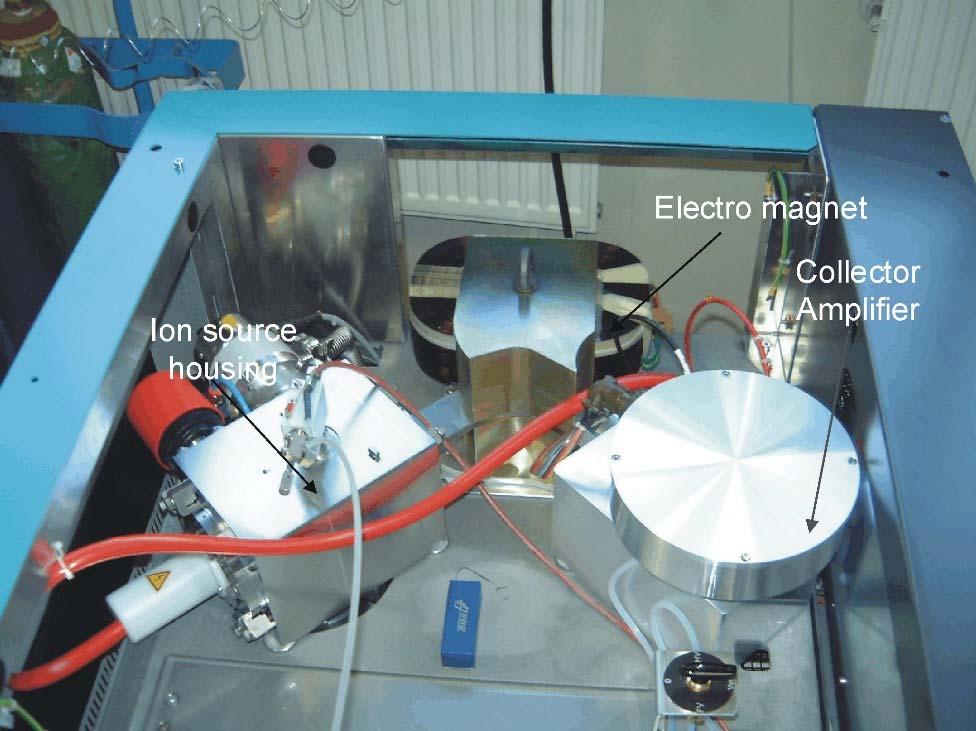

17 Stabilizotóp-aránymérő tömegspektrométer: Delta PLUS XP - Pontosság: 0,05-2!!! - 5 féle elem - Sokféle anyag

16 O/ 12 C 16 O 2 arány - 5*10-5 - Pontosság: jobb mint

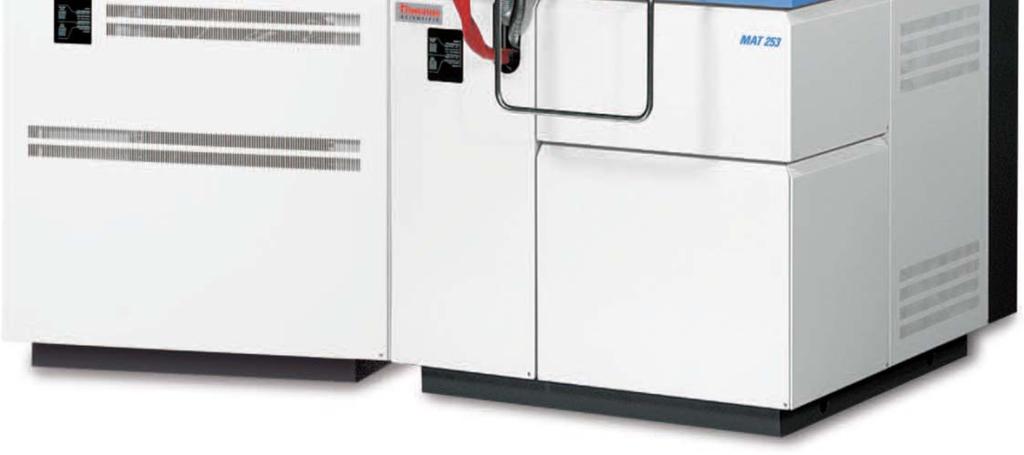

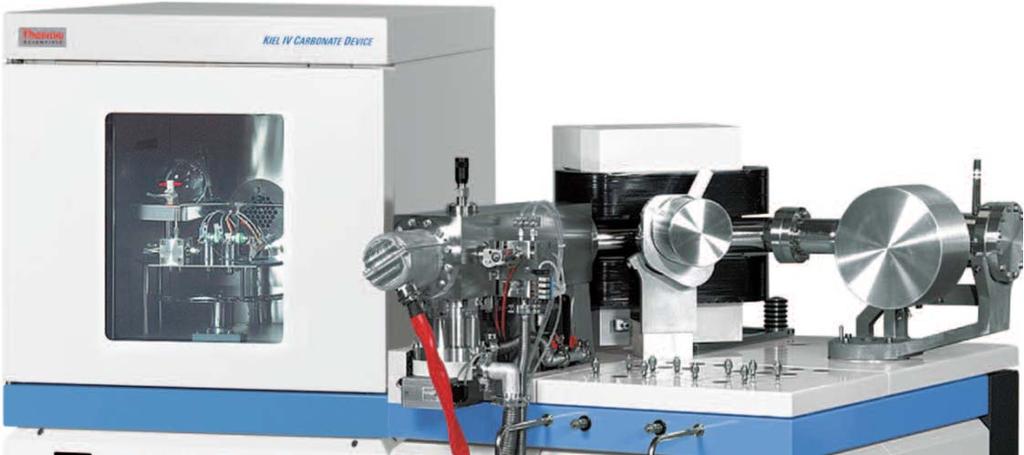

19 Clumped isotope tömegspektrométer (+Kiel-IV): MAT-253-plus (2017-ben, MTA Atomki, GINOP) - 13 C 18 O 16 O/ 12 C 16 O 2 arány - 5* Pontosság: jobb mint 0,01 (0,1 ε-unit) Ω-os ellenállású Faraday-kalitkák

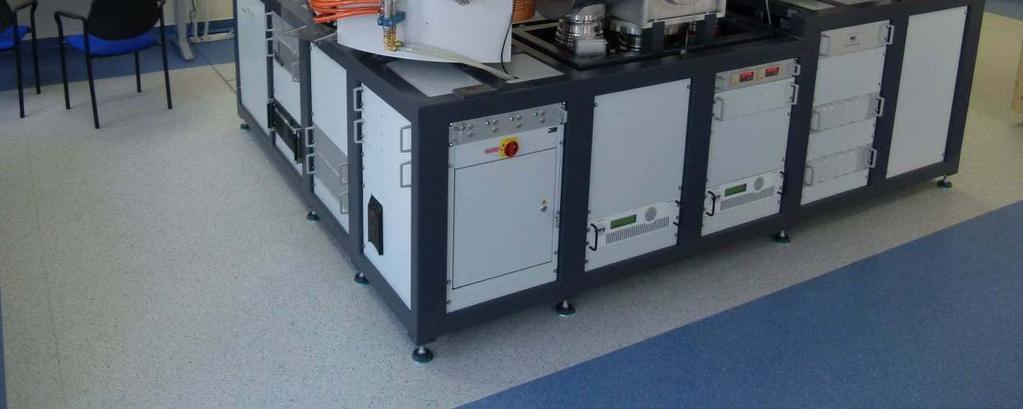

20 A legmodernebb gyorsítós tömegspektrométer (AMS) 14 C gyorsítós tömegspektrométer 14 C mérésre: MICADAS (AMS), MICADAS (MIni radiocarbon DAting System) 2011 ISOTOPTECH-ATOMKI

21 A legmodernebb gyorsítós tömegspektrométer (AMS) 14 C mérésre: MICADAS +200 kv még 820 km/s Nitrogén felhő, töltéscsere +200 kv pozitív C ionok még 820 km/s -40 kv negatív C ionok ( 14 N kiküszöbölve) 360 km/s 440 kv pozitív C ionok 1200 km/s MIni radiocarbon DAting System: (ETHZ Zürich, CH Vitalea Science, USA)

22 Ahogy 12 C-nyaláb áthalad a nitrogénfelhőn másodpercenként 12-szer A legmodernebb gyorsítós tömegspektrométer (AMS) 14 C mérésre: MICADAS

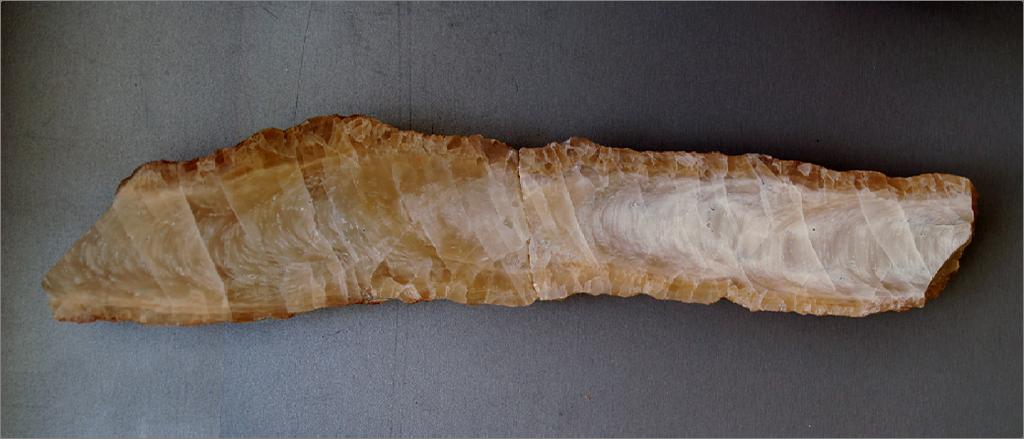

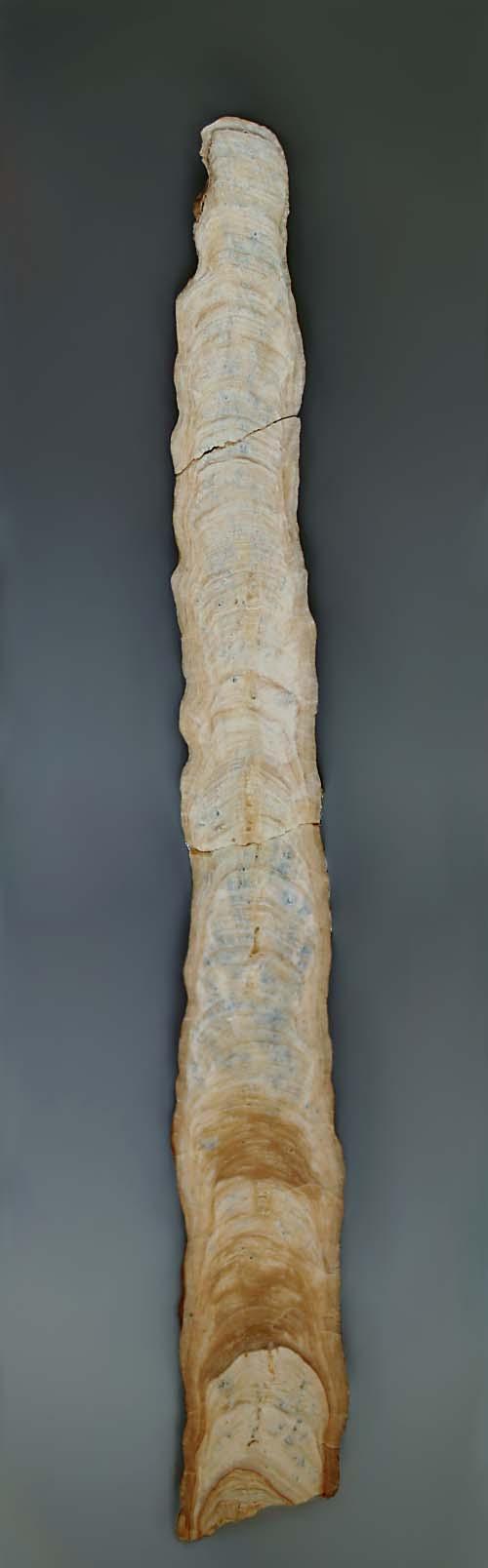

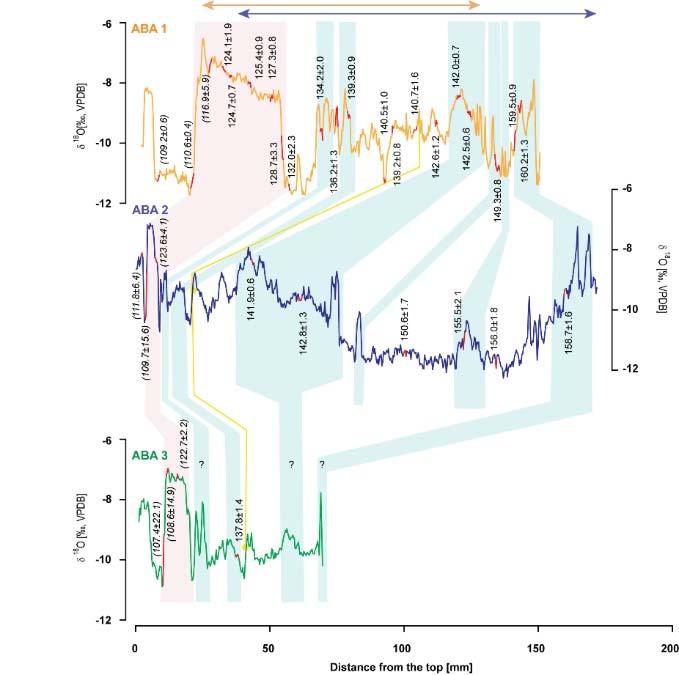

23 Baradla-barlangi cseppkövek 28,87 pmc 29,26 pmc <0,25 pmc 350 mm 25,15 pmc 21,77 pmc 19,16 pmc 0,56 pmc 456 mm <0,24 pmc

Nemesgáz tömegspektrométer: VG5400 - Folyamatosan getterezett (alacsony HD-H 3

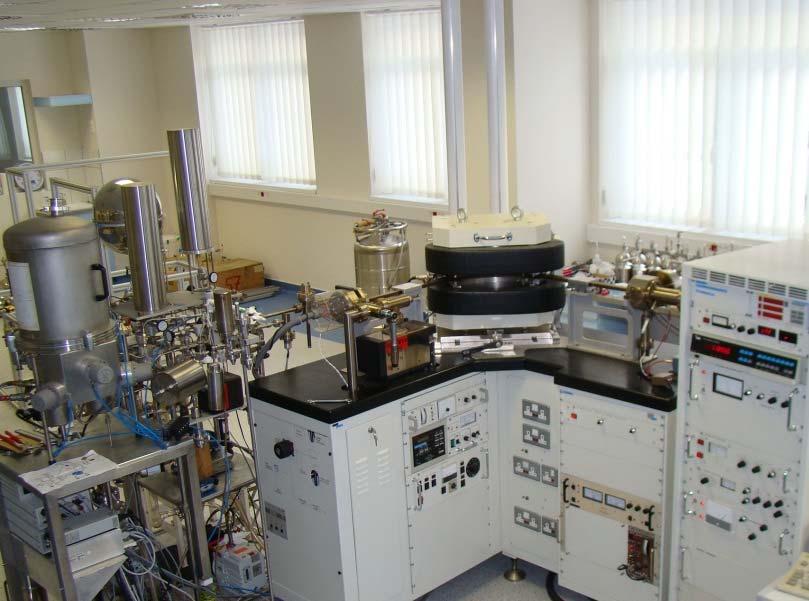

24 Nemesgáz tömegspektrométer: VG Folyamatosan getterezett (alacsony HD-H 3 szint) cm 3 - Nagy felbontás (600 a 3 He-nál) - Érzékeny elektronsokszorzó

25 Hélium fluoritokban és karbonátos kőzetekben (Czuppon et al. 2014)

26 Szeged környéki felső-pleisztocén víztartó

27 A víztartó Ny-K-i metszete

28 Nemesgáz-eredmények

30 Dél-alföldi vizek nemesgáz-hőmérsékletei a 14 C- tartalom függvényében ,4 C NGT ( C) ,1 ± 0,8 C C C (pmc)

31 NGT a vízben oldott inorganikus szén radiokarbon korának függvényében

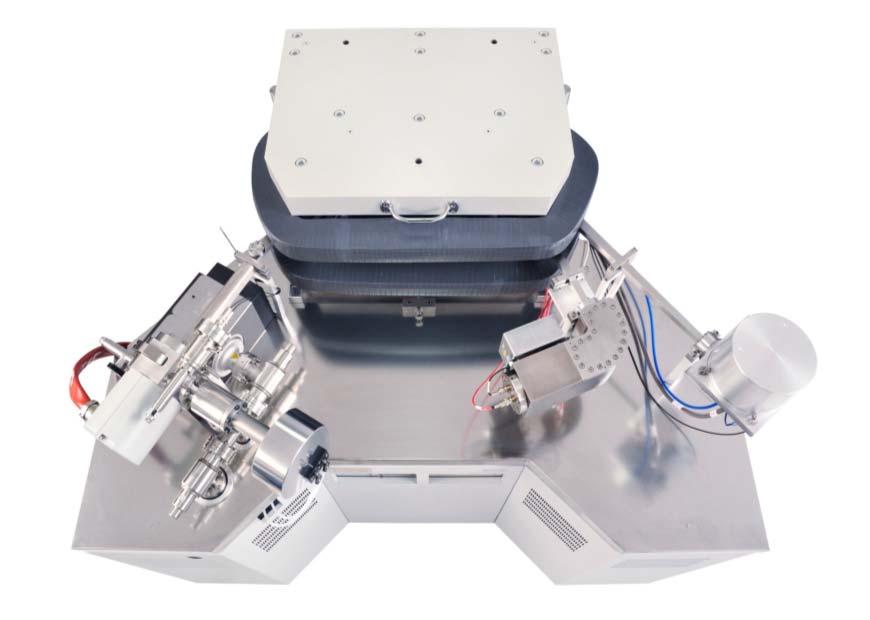

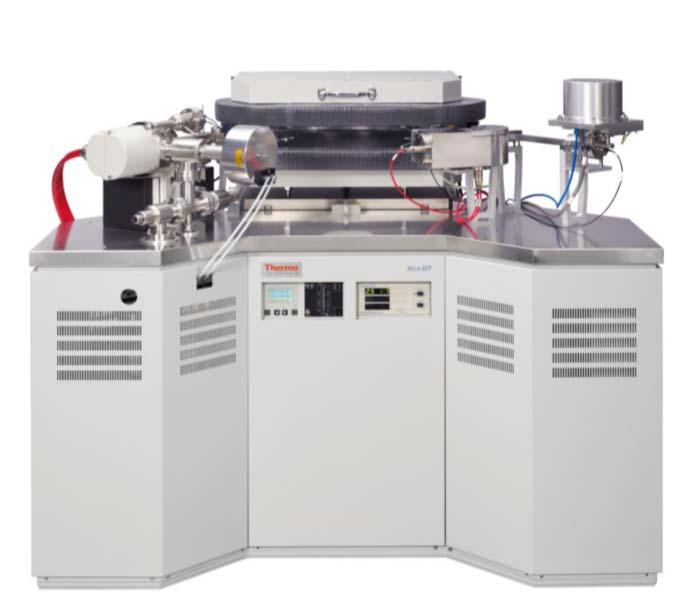

32 Új nemesgáz-tömegspektrométer: Helix SFT (2017-ben, Isotoptech Zrt., vállalati GINOP)

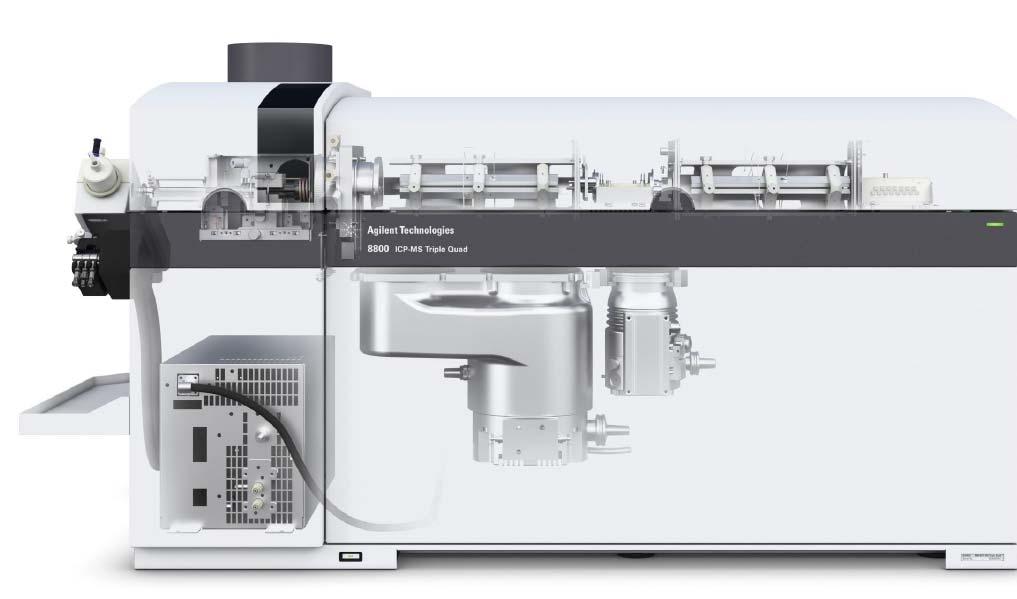

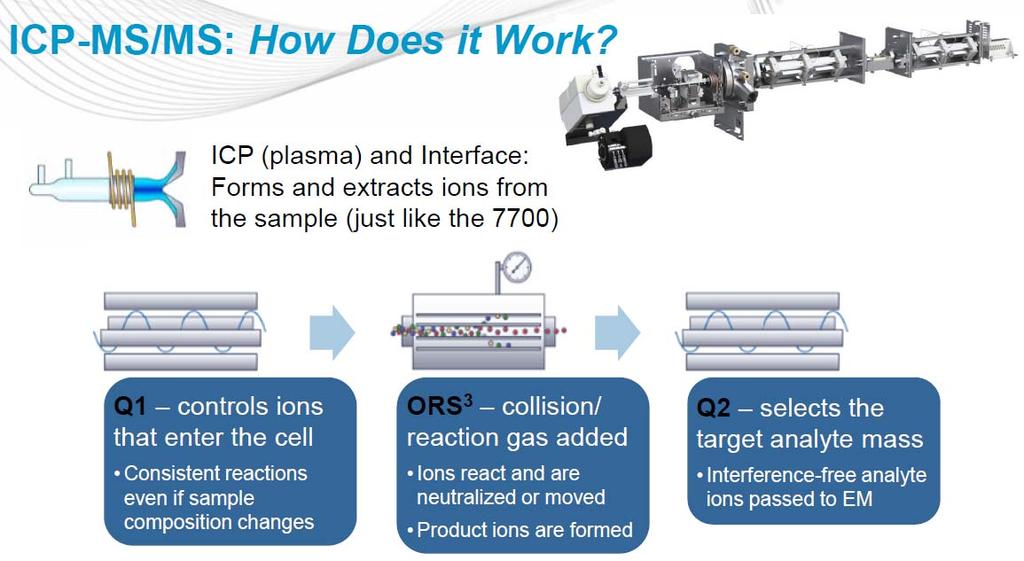

33 ICP-MS (Agilent 8800 Triple Quad)

34 ICP-MS (Agilent 8800 Triple Quad)

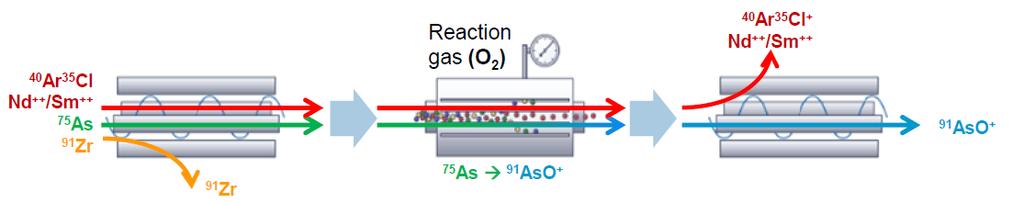

35 Példa ütközési cella előnyére

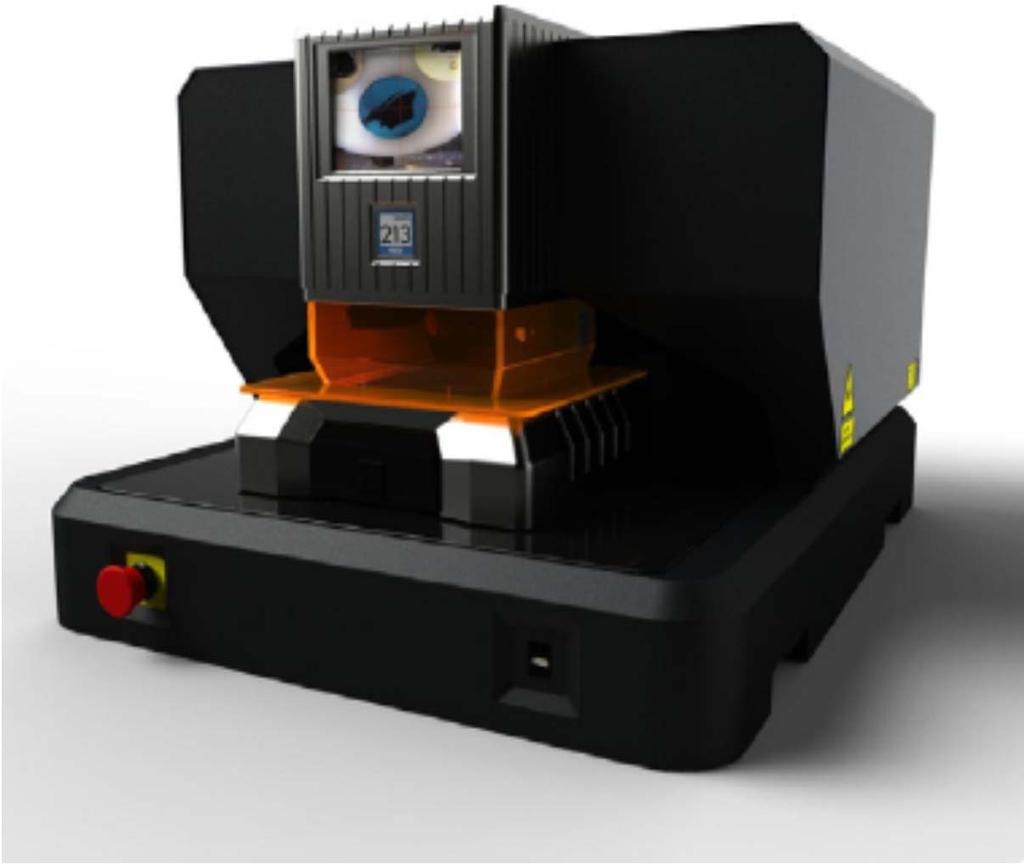

37 A cirkon kristályok lézer ablációja B e ü té sszá m Idő, s Mérési eredmények 40 μm

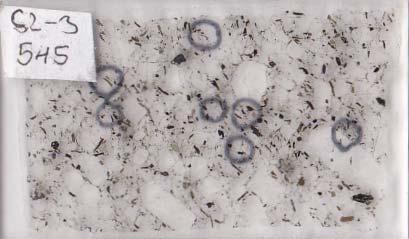

38 A kor eredmények kiszámítása Ma Pb/ U Ma ~320 Ma Ma Pb/ U Szalatnak-3 fúrás 1962 (Mecsek, 515 m) Rb-Sr kor millió év

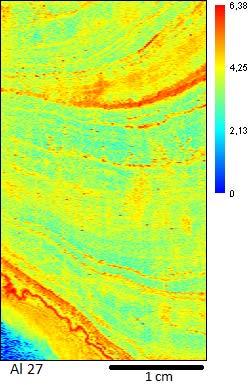

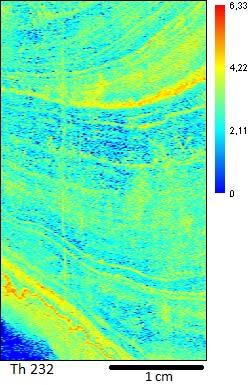

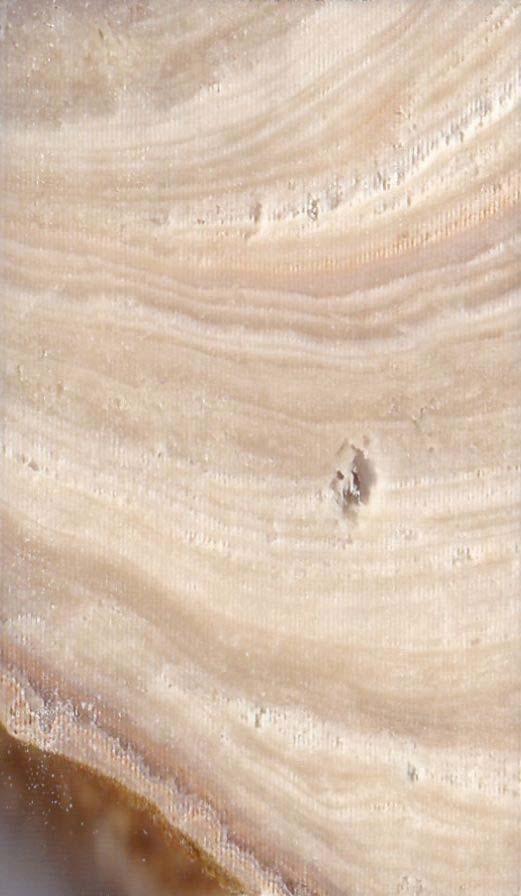

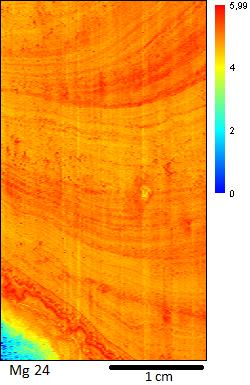

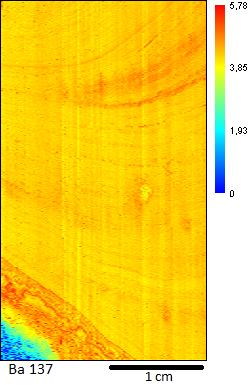

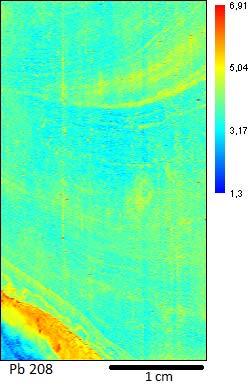

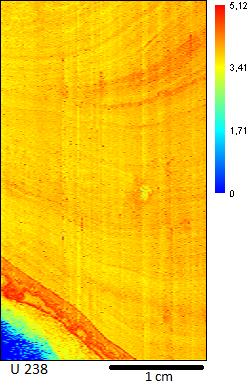

39 Képalkotás lézer ablációs technikával 1 cm 4 cm

40 Képalkotás lézer ablációs technikával

41 Képalkotás lézer ablációs technikával

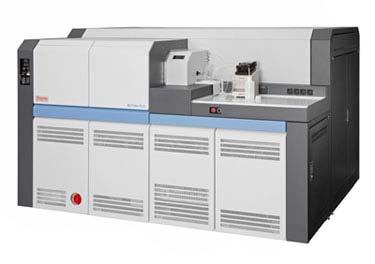

42 MC-ICP MS: Neptune-plus (2017-ben, MTA Atomki, GINOP) - U/Th kormeghatározás - U/Pb kormeghatározás - Nem-konvencionális izotóparányok (pl. 87 Sr/ 86 Sr, δ 56 Fe)

44 100 μm Köszönöm a figyelmet!
