7.1. Al2O3 95%+MLG 5% ; 3h; 4000rpm; Etanol; ZrO2 G1 (1312 keverék)
|
|
|
- Tamás Varga
- 7 évvel ezelőtt
- Látták:
Átírás
1 7.1. Al2O3 95%+MLG 5% ; 3h; 4000rpm; Etanol; ZrO2 G1 (1312 keverék) SPS: 1150 C; 5 (1312 K1) Mért sűrűség: 3,795 g/cm 3 3,62 0,14 GPa Három pontos törés teszt: 105 4,2 GPa Súrlódási együttható: 0,587 1,12E-5 Látható, hogy a törés a szemcsehatárokon halad. Tribológia: ball-on-disk koptatás nyoma. Minta 1312, Összetétel: Al 2 O 3 95% és MLG 5% A kopásnyomot a kikopott anyag törmeléke borítja. 1
2 Korund, grafit és ZrO 2 -n (a golyó bekopott anyagán) kívül más fázis nem jelent meg. TEM BF felvételek. Az MLG lemezeket nyilak jelölik. Némelyik lemez kristályos kontrasztot mutat SPS: 1150 C; 10 (1312 K2) Mért sűrűség: 3,847 g/cm 3 6,79 0,43 GPa Három pontos törés teszt: GPa Súrlódási együttható: 0,190 9,37E-6 2

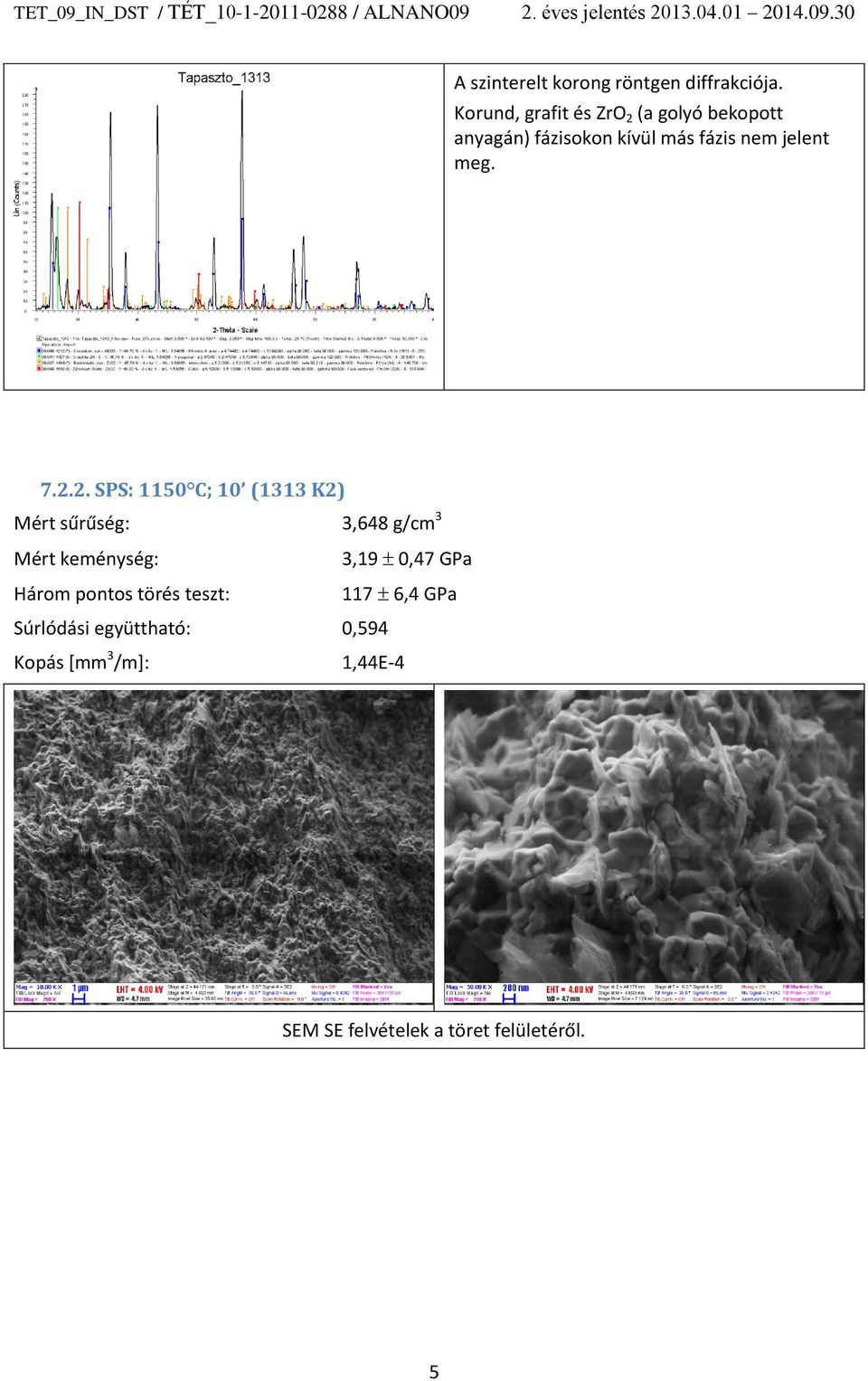

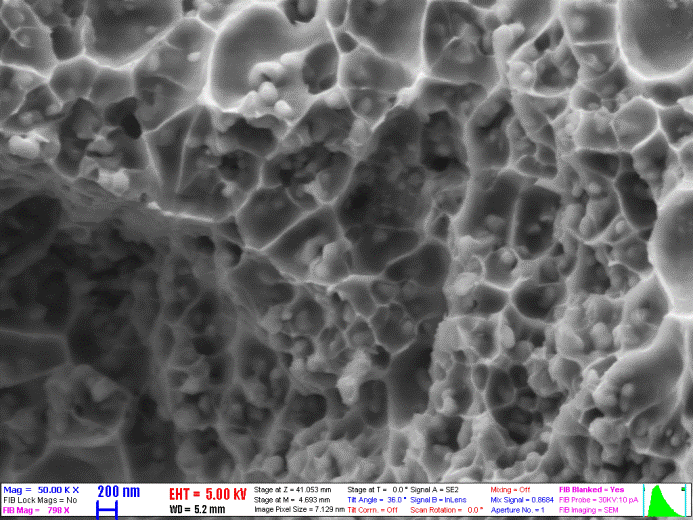

3 Látható, hogy a törés a szemcsehatárokon halad. Korund, grafit és ZrO 2 (a golyó bekopott anyagán) fázisokon kívül más fázis nem jelent meg. TEM BF felvétel. Az MLG lemezeket nyilak jelölik. 3
4 7.2. Al2O3 90%+MLG 10% ; 3h; 4000rpm; Etanol;ZrO2 G1 (1313 keverék) SPS: 1150 C; 5 (1313 K1) Mért sűrűség: 3,659 g/cm 3 2,72 0,25 GPa Három pontos törés teszt: 111 4,0 GPa Súrlódási együttható: 0,556 1,93E-4 Látható, hogy a törés a szemcsehatárokon halad. Tribológia: ball-on-disk koptatás nyoma. Minta 1313, Összetétel: Al 2 O 3 90% és MLG 10% Pikkelyesedés és ebből törmelék képződés látható a kopásnyomban. 4
5 Korund, grafit és ZrO 2 (a golyó bekopott anyagán) fázisokon kívül más fázis nem jelent meg SPS: 1150 C; 10 (1313 K2) Mért sűrűség: 3,648 g/cm 3 3,19 0,47 GPa Három pontos törés teszt: 117 6,4 GPa Súrlódási együttható: 0,594 1,44E-4 5
6 Korund, grafit és ZrO 2 (a golyó bekopott anyagán) fázisokon kívül más fázis nem jelent meg Al2O3 (CR10) 95%+MLG 5% ; 3h; 4000rpm; Etanol;ZrO2 G1 (1314 keverék) SPS: 1150 C; 5 (1314 K1) Mért sűrűség: 3,844 g/cm 3 Három pontos törés teszt: Súrlódási együttható: 0,823 8,02 0,64 GPa GPa 6,48E-5 Látható, hogy a törés a szemcsehatárokon halad. 6
7 Tribológia: ball-on-disk koptatás nyoma. Minta 1314, Összetétel: Al 2 O 3 (CR10) 95% és MLG 5% Korund, grafit és ZrO 2 (a golyó bekopott anyagán) fázisokon kívül más fázis nem jelent meg. TEM BF felvétel. Az MLG lemezeket nyilak jelölik. 7
8 SPS: 1150 C; 10 (1314 K2) Mért sűrűség: 3,859 g/cm 3 7,01 1,24 GPa Három pontos törés teszt: GPa Súrlódási együttható: 0,587 3,53E-5 Látható, hogy a törés a szemcsehatárokon halad. Korund, grafit és ZrO 2 (a golyó bekopott anyagán) fázisokon kívül más fázis nem jelent meg. 8
9 TEM BF felvétel. Az MLG lemezek helyét nyilak jelölik. A lemezek itt kristályos kontrasztot mutatnak Al2O3 (CR10) 90%+MLG 10% ; 3h; 4000rpm; Etanol; ZrO2 G1 (1315 keverék) SPS: 1150 C; 5 (1315 K1) Mért sűrűség: 3,650 g/cm 3 Három pontos törés teszt: Súrlódási együttható: 0,613 4,07 0,45 GPa 177 2,1 GPa 1,61E-4 Látható, hogy a törés a szemcsehatárokon halad. 9
10 Tribológia: ball-on-disk koptatás nyoma. Minta 1315, Összetétel: Al 2 O 3 (CR10) 90% és MLG 10% Korund, grafit és ZrO 2 (a golyó bekopott anyagán) fázisokon kívül más fázis nem jelent meg SPS: 1200 C; 10 (1315 K2) Mért sűrűség: 3,661 g/cm 3 3,91 0,25 GPa Három pontos törés teszt: ,1 GPa Súrlódási együttható: 0,669 10
11 Látható, hogy a törés a szemcsehatárokon halad. Korund, grafit és ZrO 2 (a golyó bekopott anyagán) fázisokon kívül más fázis nem jelent meg Al2O3 (CR10) 95%+CNT 5% ; 3h; 4000rpm; Etanol;ZrO2 G1 (1316 keverék) SPS: 1150 C; 10 (1316 K1) Mért sűrűség: 3,703 g/cm 3 Három pontos törés teszt: Súrlódási együttható: 0,864 7,31 0,34 GPa GPa 7,84E-5 11
12 Látható, hogy a törés a szemcsehatárokon halad. Tribológia: ball-on-disk koptatás nyoma. Minta 1316, Összetétel: Al 2 O 3 (CR10) 95% és MWCNT 5% Korund, grafit és ZrO 2 (a golyó bekopott anyagán) fázisokon kívül más fázis nem jelent meg. 12
13 SPS: 1200 C; 10 (1316 K2) Mért sűrűség: 3,701 g/cm 3 4,66 0,36 GPa Súrlódási együttható: 0,849 1,35E-4 Korund, grafit és ZrO 2 (a golyó bekopott anyagán) fázisokon kívül más fázis nem jelent meg Al2O3 (CR10) 90%+CNT 10% ; 3h; 4000rpm; Etanol;ZrO2 G1 (1317 keverék) SPS: 1150 C; 10 (1317 K1) Mért sűrűség: 3,549 g/cm 3 Súrlódási együttható: 0,449 3,43 0,19 GPa 8,79E-5 13

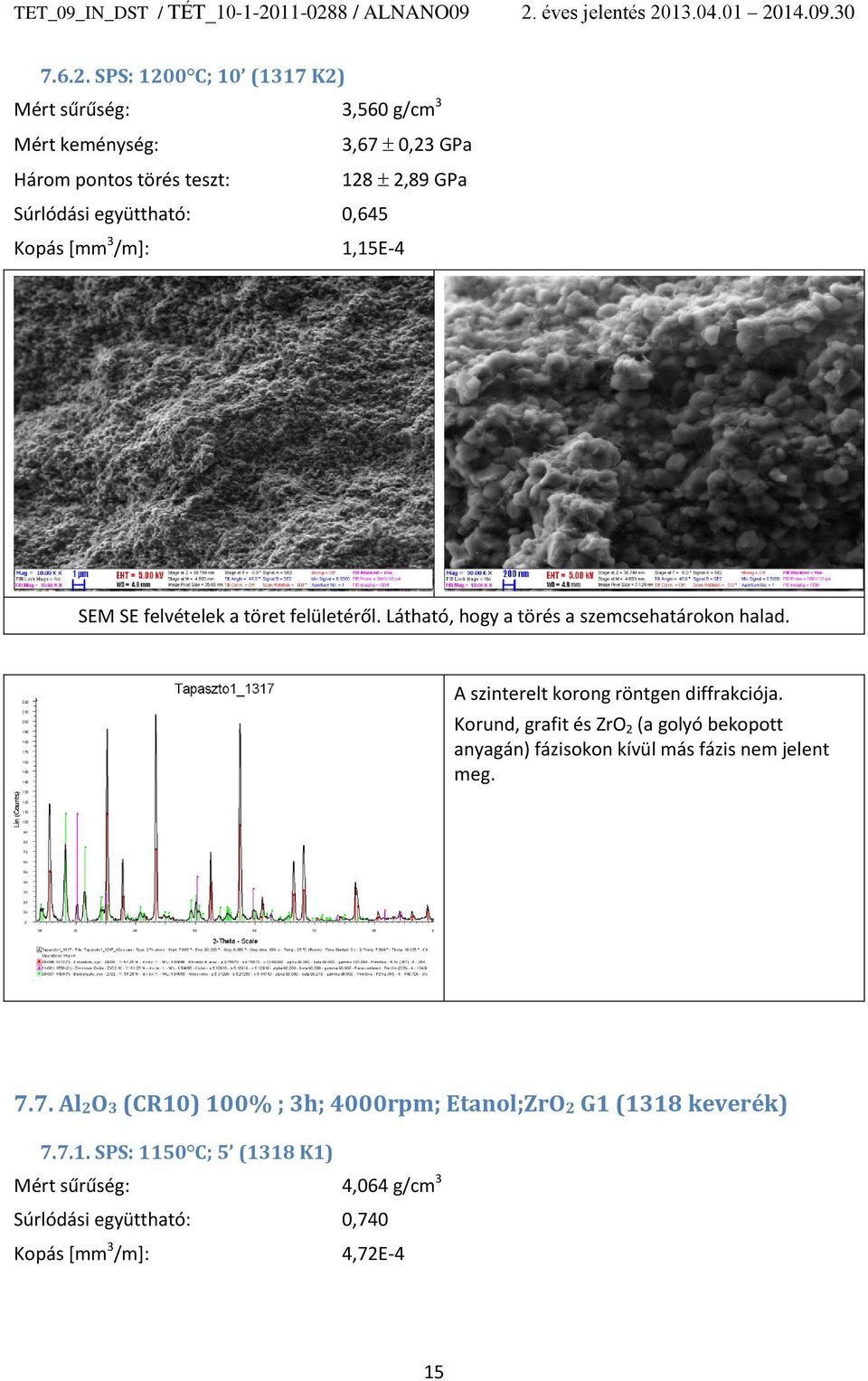

14 Látható, hogy a törés a szemcsehatárokon halad. Tribológia: ball-on-disk koptatás nyoma. Minta 1317, Összetétel: Al 2 O 3 (CR10) 90% és MWCNT 10% Korund, grafit és ZrO 2 (a golyó bekopott anyagán) fázisokon kívül más fázis nem jelent meg. 14
15 SPS: 1200 C; 10 (1317 K2) Mért sűrűség: 3,560 g/cm 3 3,67 0,23 GPa Három pontos törés teszt: 128 2,89 GPa Súrlódási együttható: 0,645 1,15E-4 Látható, hogy a törés a szemcsehatárokon halad. Korund, grafit és ZrO 2 (a golyó bekopott anyagán) fázisokon kívül más fázis nem jelent meg Al2O3 (CR10) 100% ; 3h; 4000rpm; Etanol;ZrO2 G1 (1318 keverék) SPS: 1150 C; 5 (1318 K1) Mért sűrűség: 4,064 g/cm 3 Súrlódási együttható: 0,740 4,72E-4 15
16 Tribológia: ball-on-disk koptatás nyoma. Minta 1318, Összetétel: Al 2 O 3 (CR10) 100% A korund (Al 2 O 3 ) fázis mellett a golyó anyaga (ZrO 2 ) jelent meg. 16
17 TEM BF felvétel jó mutatja a tökéletesen szinterelődött anyag szemcséinek jó illeszkedését. A fehér nyilak az elhanyagolható mértékű megmaradó porozitás példáira mutatnak. Elektron diffrackiós (SAED) ábra és a gyűrűk mentén mért maximumok eloszlása. Ez utóbbi a mennyiségtől függetlenül, a jelenlevő fázisok érzékeny azonosítását teszi lehetővé. Látható, hogy a SIALON összetevői mellett, az őrlésnél használt ZrO 2 golyók anyaga is jelen van a bekopás következtében SPS: 1150 C; 10 (1318 K2) Mért sűrűség: 4,062 g/cm 3 17
18 Látható, hogy a törés a szemcsehatárokon halad. A korund (Al 2 O 3 ) fázis mellett a golyó anyaga (ZrO 2 ) jelent meg SPS: 1250 C; 5 (1318 K3) Mért sűrűség: 4,064 g/cm 3 Súrlódási együttható: 0,749 7,54E-4 18
19 A korund (Al 2 O 3 ) fázis mellett a golyó anyaga (ZrO 2 ) jelent meg Al2O3 (CR10) 95%+SiC 5% ; 3h; 4000rpm; Etanol; ZrO2 G1 (1319 keverék) SPS: 1150 C; 10 (1319 K1) Mért sűrűség: 3,995 g/cm 3 Három pontos törés teszt: Súrlódási együttható: 0,280 4,02 0,8 GPa ,4 GPa 8,37E-6 Látható, hogy a törés a szemcsehatárokon halad. 19
20 Tribológia: ball-on-disk koptatás nyoma. Minta 1319, Összetétel: Al 2 O 3 (CR10) 95% és SiC 5% A korund (Al 2 O 3 ) és SiC fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg. TEM BF felvétel. A vékonyításnál a gyengén kötött szemcsék kihullottak, így a minta a valóságosnál porózusabbnak néz ki. 20
21 SPS: 1200 C; 10 (1319 K2) Mért sűrűség: 3,939 g/cm 3 20,41 1,2 GPa Három pontos törés teszt: ,6 GPa Súrlódási együttható: 0,882 1,70E-5 Látható, hogy a törés a szemcsehatárokon halad. A korund (Al 2 O 3 ) és SiC fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg. 21
22 TEM BF felvétel. Látható, hogy a magasabb hőmérsékleten szinterelt anyag szemcséi jobban kötődtek, nem hullottak ki vékonyításkor. A megmaradó porozitás kis térfogatai fehéren világítanak a felvételen Al2O3 (CR10) 90%+SiC 10% ; 3h; 4000rpm; Etanol; ZrO2 G1 (1320 keverék) SPS: 1150 C; 10 (1320 K1) Mért sűrűség: 3,935 g/cm 3 Három pontos törés teszt: Súrlódási együttható: 0,809 8,75 0,25 GPa ,2 GPa 2,75E-3 Látható, hogy a törés a szemcsehatárokon halad. 22
23 Tribológia: ball-on-disk koptatás nyoma. Minta 1320, Összetétel: Al 2 O 3 (CR10) 90% és SiC 10% A korund (Al 2 O 3 ) és SiC fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg SPS: 1200 C; 10 (1320 K2) Mért sűrűség: 3,948 g/cm 3 12,92 0,17 GPa Három pontos törés teszt: ,4 GPa Súrlódási együttható: 0,757 1,33E-5 23
24 Látható, hogy a törés a szemcsehatárokon halad. A korund (Al 2 O 3 ) és SiC fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg Al2O3 (CR10) 95%+Si3N4 5% ; 3h; 4000rpm; Etanol; ZrO2 G1 (1321 keverék) SPS: 1150 C; 10 (1321 K1) Mért sűrűség: 4,028 g/cm 3 Három pontos törés teszt: Súrlódási együttható: 0,376 3,60 0,11 GPa ,2 GPa 24
25 Látható, hogy a törés a szemcsehatárokon halad. Tribológia: ball-on-disk koptatás nyoma. Minta 1321, Összetétel: Al 2 O 3 (CR10) 95% és Si 3 N 4 5% A korund (Al 2 O 3 ) és Si 3 N 4 fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg. 25
26 TEM BF felvétel. A vékonyításnál a gyengén kötött szemcsék kihullottak, így a minta a valóságosnál porózusabbnak néz ki SPS: 1200 C; 10 (1321 K2) Mért sűrűség: 3,868 g/cm 3 16,15 0,38 GPa Három pontos törés teszt: ,9 GPa Súrlódási együttható: 0,795 1,29E-5 Látható, hogy a törés a szemcsehatárokon halad. 26
27 A korund (Al 2 O 3 ) és Si 3 N 4 fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg. TEM BF felvétel. Látható, hogy a magasabb hőmérsékleten szinterelt anyag szemcséi jobban kötődtek, nem hullottak ki vékonyításkor. A megmaradó porozitás kis térfogatai fehéren világítanak a felvételen Al2O3 (CR10) 90%+Si3N4 10% ; 3h; 4000rpm; Etanol; ZrO2 G1 (1322 keverék) SPS: 1150 C; 10 (1322 K1) Mért sűrűség: 3,991 g/cm 3 Három pontos törés teszt: Súrlódási együttható: 0,360 1,91 0,56 GPa ,8 GPa 2,31E-4 27
28 Látható, hogy a törés a szemcsehatárokon halad. Tribológia: ball-on-disk koptatás nyoma. Minta 1322, Összetétel: Al 2 O 3 (CR10) 90% és Si 3 N 4 10% A korund (Al 2 O 3 ) és Si 3 N 4 fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg. 28
29 SPS: 1200 C; 10 (1322 K2) Mért sűrűség: 3,998 g/cm 3 12,63 0,26 GPa Súrlódási együttható: 0,803 1,53E-4 Látható, hogy a törés a szemcsehatárokon halad. A korund (Al 2 O 3 ) és Si 3 N 4 fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg Al (Kína) 10% + Al2O3 (CR10) 65% + SiC 10%+Si3N4 10% + CNT 5% ; 3h; 4000rpm; Etanol; ZrO2 G1 (1325 keverék) SPS: 600 C; 10 (1325 K1) Mért sűrűség: 3,067 g/cm 3 Súrlódási együttható: 0,952 0,16 0,001 GPa 2,06E-4 29
30 Tribológia: ball-on-disk koptatás nyoma Az Al, korund (Al 2 O 3 ), SiC, grafit és Si 3 N 4 fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg. 30
31 SPS:? C;? (1325 K2) Mért sűrűség: 3,337 g/cm 3 Az Al, korund (Al 2 O 3 ), SiC, grafit és Si 3 N 4 fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg SPS:? C;? (1325 K3) Mért sűrűség: 3,336 g/cm 3 Az Al, korund (Al 2 O 3 ), SiC, grafit és Si 3 N 4 fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg Al (Kína) 50% + Al2O3 (CR10) 15% + SiC 35% ; 45p; 4000rpm; Etanol; ZrO2 G1 (1326 keverék) SPS: 600 C; 10 (1326 K1) Mért sűrűség: 2,351 g/cm 3 Súrlódási együttható: 0,767 0, 33 0,001 GPa 2,67E-4 31
32 Tribológia: ball-on-disk koptatás nyoma Az Al, korund (Al 2 O 3 ) és SiC fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg. 32
33 7.14. Al (Kína) 50% + Al2O3 (CR10) 15% + SiC 35%+Szterin 1% ; 3h; 4000rpm; száraz; ZrO2 G1 (1327 keverék) SPS: 600 C; 10 (1327 K1) Mért sűrűség: 2,791 g/cm 3 Súrlódási együttható: 0,426 3,61E-4 Tribológia: ball-on-disk koptatás nyoma 33
34 Az Al, korund (Al 2 O 3 ) és SiC fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg Al (Kína) 20% + Al2O3 (CR10) 55% + SiC 10%+Si3N4 10% + MLG 5% ; 75p; 4000rpm; Etanol; ZrO2 G1 (1328 keverék) SPS: 600 C; 10 (1328 K1) Mért sűrűség: 3,090 g/cm 3 Három pontos törés teszt: Súrlódási együttható: 0,731 0,17 0,001 GPa 14 3,1 GPa 1,48E-3 34
35 Tribológia: ball-on-disk koptatás nyoma Az Al, korund (Al 2 O 3 ), SiC, grafit és Si 3 N 4 fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg Al (Kína) 50% + Al2O3 (CR10) 15% + SiC 35% ; 1h; 600rpm; Etanol; ZrO2 G2 (1329 keverék) SPS: 600 C; 10 (1329 K1) Mért sűrűség: 2,484 g/cm 3 Három pontos törés teszt: 0,25 0,001 GPa 46 12,8 GPa 35
36 Tribológia: ball-on-disk koptatás nyoma Az Al, korund (Al 2 O 3 ) és SiC fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg. 36
37 SPS: 600 C;? (1329 K2) Mért sűrűség: 2,643 g/cm 3 1,89 0,002 GPa Súrlódási együttható: 0,744 5,70E-3 Az Al, korund (Al 2 O 3 ) és SiC fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg Al (Kína) 40% + Al2O3 (CR10) 2% + SiC 58% ; 1h; 600rpm; Etanol; ZrO2 G2 (1330 keverék) SPS: 600 C; 10 (1330 K1) Mért sűrűség: 2,473 g/cm 3 Három pontos törés teszt: Súrlódási együttható: 0,883 0,16 0,0001 GPa 26 10,6 GPa 2,11E-4 37
38 Tribológia: ball-on-disk koptatás nyoma Az Al, korund (Al 2 O 3 ) és SiC fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg SPS: 600 C;? (1330 K2) Mért sűrűség: 2,637 g/cm 3 Súrlódási együttható: 0,706 38
39 3,02E-5 Az Al, korund (Al 2 O 3 ) és SiC fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg Al (Kína) 30% + Al2O3 (CR10) 50% + SiC 10%+Si3N4 5% + MLG 5% ; 1h; 600rpm; Etanol; ZrO2 G2 (1331 keverék) SPS: 600 C; 10 (1331 K1) Mért sűrűség: 2,523 g/cm 3 Három pontos törés teszt: Súrlódási együttható: 0,608 0,44 0,001 GPa 54 8,5 GPa 2,06E-4 39
40 Tribológia: ball-on-disk koptatás nyoma Az Al, korund (Al 2 O 3 ), SiC, grafit és Si 3 N 4 fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg. 40
41 7.19. Al (Kína) 20% + Al2O3 (CR10) 55% + SiC 10%+Si3N4 10% + MLG 5% ; 1h; 600rpm; Etanol; ZrO2 G2 (1332 keverék) SPS: 600 C; 10 (1332 K1) Tribológia: ball-on-disk koptatás nyoma 41
42 Az Al, korund (Al 2 O 3 ), SiC, grafit és Si 3 N 4 fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg SPS: 600 C;? (1332 K2) Mért sűrűség: 2,649 g/cm 3 Az Al, korund (Al 2 O 3 ), SiC, grafit és Si 3 N 4 fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg. 42
43 7.20. Al (Kína) 70% + Al2O3 (CR10) 30% ; 1h; 600rpm; Etanol; ZrO2 G2 (1333 keverék) SPS: 600 C; 5 (1333 K1) Mért sűrűség: 2,907 g/cm 3 Három pontos törés teszt: Súrlódási együttható: 0,547 1,18 0,001 GPa GPa 9,09E-4 A bal alsó kép in-lens detektorral készült. 43
44 Tribológia: ball-on-disk koptatás nyoma Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg SPS: 600 C; 10 (1333 K2) Mért sűrűség: 2,974 g/cm 3 1, 34 0,06 GPa Három pontos törés teszt: GPa Súrlódási együttható: 0,571 6,37E-4 44
45 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg. 45
46 TEM BF felvétel + EDS spektrumok a jelzett részekről. Látható, hogy bár az Al2O3 apró szemcsék itt is a nagyobb Al szemcsék körül csoportorulnak, de nem kképeznek vastagabb elválasztó réteget, nem akadályozták a szinterelődést, tömörülést SPS: 520 C; 5 (1333 K3) Mért sűrűség: 2,557 g/cm 3 0,27 0,01 GPa Súrlódási együttható: 0,731 2,96E-3 46
47 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg. 47
48 TEM BF felvételek a megnevezett részek EDS spektrumaival. Látható, hogy a látszólag kétféle alakú nagy szemcse valójában egy elnyúlt Al szemcse két különböző metszete, amint azt az EDS mutatja. Ezeket veszik körül az apróbb Al 2 O 3 szemcsék, amik elég jó tömörödést tettek lehetővé SPS: 540 C; 5 (1333 K4) Mért sűrűség: 2,571 g/cm 3 0,28 0,02 GPa Súrlódási együttható: 0,689 4,03E-3 48
49 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg SPS: 560 C; 5 (1333 K5) Mért sűrűség: 2,662 g/cm 3 0,45 0,02 GPa Súrlódási együttható: 0,609 1,25E-2 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg. 49
50 SPS: 620 C; 5 (1333 K6) Mért sűrűség: 2,947 g/cm 3 1,24 0,03 GPa Súrlódási együttható: 0,576 7,36E-4 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg SPS: 640 C; 5 (1333 K7) Mért sűrűség: 2,999 g/cm 3 1,23 0,03 GPa Súrlódási együttható: 0,567 4,10E-4 50
51 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg SPS: 547 C; 5 (1333 K8) Mért sűrűség: 3,004 g/cm 3 1,17 0,04 GPa Súrlódási együttható: 0,592E-4 51
52 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg. A mintán nagyobb sebességű koptatás mellett kisebb súrlódási együtthatót és nagyobb behatolási mélységet mértünk a koptatási úthossz függvényében. A behatolási mélység nagy ingadozásai a kopáskor keletkező törmelék jelentős szerepére utalnak Al (BME) 70% + Al2O3 (CR10) 30% ; 1h; 600rpm; Etanol; ZrO2 G2 (1334 keverék) SPS: 500 C; 5 (1334 K1) Mért sűrűség: 2,681 g/cm 3 Három pontos törés teszt: Súrlódási együttható: 0,805 0,95 0,006 GPa 88 7,8 GPa 1,96E-3 52
53 Tribológia: ball-on-disk koptatás nyoma Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van. 53
54 TEM BF felvétel a hozzá tartozó EDS spektrumokkal. Látható, hogy a BME Al alappor Al,Si,Ni összetevői a szemcsén belül inhomogénen oszlanak el. A nagy Al szemcséket szélesebb Al 2 O 3 réteg választja el egymástól SPS: 600 C;? (1334 K2) Mért sűrűség: 2,741 g/cm 3 3,81 0,01 GPa 54
55 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van SPS: 540 C; 5 (1334 K3) Mért sűrűség: 2,758 g/cm 3 0,69 0,1 GPa Súrlódási együttható: 0,704 2,95E-3 55
56 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van Al (KZ) 70% + Al2O3 (CR10) 30% ; 1h; 600rpm; Etanol; ZrO2 G2 (1335 keverék) SPS: 500 C; 5 (1335 K1) Mért sűrűség: 2,786 g/cm 3 Három pontos törés teszt: Súrlódási együttható: 0,911 0, 32 0,004 GPa 12 2,8 GPa 1,23E-3 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg. Az Al-hoz kevert adalékok mennyisége a detektálási határ alatt van SPS: 540 C; 5 (1335 K2) Mért sűrűség: 3,006 g/cm 3 0,17 0,006 GPa 56
57 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg. Az Al-hoz kevert adalékok mennyisége a detektálási határ alatt van SPS: 560 C; 5 (1335 K3) Mért sűrűség: 3,030 g/cm 3 0,17 0,02 GPa 57
58 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg. Az Al-hoz kevert adalékok mennyisége a detektálási határ alatt van SPS: 600 C; 5 (1335 K4) Mért sűrűség: 3, 279 g/cm 3 0,23 0,02 GPa Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg. Az Al-hoz kevert adalékok mennyisége a detektálási határ alatt van. 58
59 SPS: 647 C; 5 (1335 K5) Mért sűrűség: 3, 278 g/cm 3 0,26 0,01 GPa Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (ZrO 2 ) jelent meg. Az Al-hoz kevert adalékok mennyisége a detektálási határ alatt van Al (BME) 70% + Al2O3 (CR10) 30% ; 1h; 600rpm; Etanol; RM G3 (1336 keverék) SPS: 600 C; 10 (1336 K1) Mért sűrűség: 2,824 g/cm 3 Súrlódási együttható: 0,575 2,48 0,15 GPa 2,64E-3 59
60 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (Fe) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van. 60
61 Alább TEM BF felvételek és hozzájuk tartozó EDS spektrumok sorozata található. Látható, hogy az 1 -gyel jelölt területen a BME Al alappor mindhárom jelentős összetevője (Al, Si, Ni) megtalálható. Ezzel szemben, a 2 helyen csak Si, a 4 helyen Al+Si, a 10 helyen Al+Ni, míg a 12 helyen az adalék (Al2O3) és a 13 helyen jelentős mennyiségű Si van az Al mellett. Összességében megállapítható, hogy a BME Al alappor összetevői térben elkülönültek maradtak. 61
62 SPS: 500 C; 5 (1336 K2) 62
63 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (Fe) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van SPS: 500 C; 5 (1336 K3) Mért sűrűség: 2, 579 g/cm 3 0,82 0,008 GPa Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (Fe) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van. 63
64 SPS: 600 C;? (1336 K4) Mért sűrűség: 2,779 g/cm 3 Súrlódási együttható: 0,785 2,78 0,02 GPa 9,99E-4 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (Fe) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van. TEM BF képek. Látható, hogy jól összeszinterelődött tartományok vannak, de ezen belül is megfigyelhető apróbb szemcsés zóna SPS: 520 C; 5 (1336 K5) Mért sűrűség: 2,637 g/cm 3 0,67 0,07 GPa Súrlódási együttható: 0,685 2,40E-3 64
65 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (Fe) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van SPS: 540 C; 5 (1336 K6) Mért sűrűség: 2,672 g/cm 3 0,84 0,03 GPa Súrlódási együttható: 0,638 1,88E-3 65
66 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (Fe) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van SPS: 560 C; 5 (1336 K7) Mért sűrűség: 2,720 g/cm 3 1,49 0,09 GPa Súrlódási együttható: 0,764 7,62E-3 66
67 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (Fe) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van Al (BME) 70% + Al2O3 (CR10) 30% ; 1h; 600rpm LN2 ; RM G3 ( keverék) SPS: 500 C; 5 (1342 K1) Mért sűrűség: 2,591 g/cm 3 Súrlódási együttható: 0,951 0,37 0,001 GPa 1,01E-3 67
68 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (Fe) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van SPS: 500 C; 10 (1342 K2) Mért sűrűség: 2,597 g/cm 3 0,91 0,002 GPa Három pontos törés teszt: GPa Súrlódási együttható: 0,496 7,88E-4 68
69 SEM EDS elemtérképek polírozott felületről. Látható, hogy nem csak az Al2O3 adalék, hanem a BME Al alappor összetevői is elkülönülten jelennek meg. Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (Fe) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van SPS: 520 C; 5 (1342 K3) Mért sűrűség: 2,708 g/cm 3 1,27 0,008 GPa Súrlódási együttható: 0,700 1,20E-3 69
70 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (Fe) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van. 70
71 TEM BF felvétel + EDS spektrumok a felvételen megnevezett területekről. Látható, hogy a nagy szemcsét Al2O3 apró szemcsék veszik körül. A nagy szemcse struktúrált. Világos területei Si+Al, sötét teületei Al+ Ni összetételűek SPS: 540 C; 5 (1342 K4) Mért sűrűség: 2,722 g/cm 3 2,01 0,07 GPa Súrlódási együttható: 0,781 2,95E-3 71
72 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (Fe) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van. TEM BF felvétel. A szerkezetben nem látszik jelentős különbség az 520 C-on szinterelt koronghoz képest SPS: 560 C; 5 (1342 K5) Mért sűrűség: 2,817 g/cm 3 2,75 0,006 GPa Súrlódási együttható: 0,590 8,37E-4 72
73 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (Fe) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van. TEM BF felvétel. Látható, hogy az összetevők inhomogén eloszlása akadályozta a tökéletes szinterelődést. 73
74 7.25. Al (BME) 80% + Al2O3 (CR10) 20% ; 1h LN2 ; RM G3 ( keverék) SPS: 500 C; 5 (1346 K1) Mért sűrűség: 2,566 g/cm 3 Három pontos törés teszt: Súrlódási együttható: 0,492 1,69 0,03 GPa GPa 3,08E-4 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (Fe) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van SPS: 500 C; 10 (1346 K2) Mért sűrűség: 2,607 g/cm 3 0,92 0,02 GPa Három pontos törés teszt: GPa Súrlódási együttható: 0,865 2,97E-3 74
75 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (Fe) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van Al (BME) 90% + Al2O3 (CR10) 10% ; 1h; 600rpm LN2 ; RM G3 ( keverék) SPS: 500 C; 5 (1348 K1) Mért sűrűség: 2,605 g/cm 3 Három pontos törés teszt: Súrlódási együttható: 0,472 1,34 0,006 GPa GPa 6,16E-4 75
76 Tribológia: ball-on-disk koptatás nyoma Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (Fe) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van. 76
77 SPS: 500 C; 10 (1348 K2) Mért sűrűség: 2,567 g/cm 3 1,59 0,004 GPa Három pontos törés teszt: GPa Súrlódási együttható: 0,482 3,14E-4 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (Fe) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van Al (BME) 70% + Al2O3 (CR10) 30% ; 3h; 600rpm LN2 ( keverék) SPS: 500 C; 5 (1353 K1) Mért sűrűség: 2,480 g/cm 3 Három pontos törés teszt: 1,13 0,04 GPa 116 GPa Súrlódási együttható: 0,960 2,87E-5 77
78 Tribológia: ball-on-disk koptatás nyoma Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (Fe) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van. 78
79 SPS: 500 C; 10 (1353 K2) Mért sűrűség: 2,480 g/cm 3 1,61 0,007 GPa Három pontos törés teszt: GPa Súrlódási együttható: 0,894 1,44E-4 Az Al és korund (Al 2 O 3 fázisok mellett a golyó anyaga (Fe) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van SPS: 520 C; 5 (1353 K3) Mért sűrűség: 2,547 g/cm 3 0,75 0,03 GPa Súrlódási együttható: 0,760 9,29E-4 79
80 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (Fe) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van SPS: 540 C; 5 (1353 K4) Mért sűrűség: 2,569 g/cm 3 1,00 0,05 GPa Súrlódási együttható: 0,728 6,44E-4 80
81 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (Fe) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van SPS: 560 C; 5 (1353 K5) Mért sűrűség: 2,675 g/cm 3 1,39 0,05 GPa Súrlódási együttható: 0,610 6,74E-4 81
82 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (Fe) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van. TEM BF felvétel. Látható, hogy a kb. 2 µm átmérőjű Al szemcséket beborítja az apró Al 2 O 3. Az Al 2 O 3 réteg megakadályozta az Al szemcsék tökéletes összeszinterelődését Al (BME) 80% + Al2O3 (CR10) 20% ; 3h; 600rpm LN2 ( keverék) SPS: 500 C; 5 (1355 K1) Mért sűrűség: 2,451 g/cm 3 1,04 0,01 GPa 82
83 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (Fe) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van SPS: 500 C; 10 (1355 K2) Mért sűrűség: 2,421 g/cm 3 2,05 0,01 GPa Három pontos törés teszt: GPa Súrlódási együttható: 0,928 6,51E-4 83
84 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (Fe) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van Al (BME) 90% + Al2O3 (CR10) 10% ; 3h; 600rpm LN2 ( keverék) SPS: 500 C; 5 (1358 K1) Mért sűrűség: 2,293 g/cm 3 Három pontos törés teszt: Súrlódási együttható: 0,530 0,92 0,004 GPa GPa 2,08E-3 84
85 Az Al és korund (Al 2 O 3 ) fázisok mellett a golyó anyaga (Fe) jelent meg. Látható az Al-hoz kever Si, de az Al-hoz kevert Ni mennyisége a detektálási határ alatt van Al (India) 40% + Al2O3 50% + SiC 10%; 20h; 400rpm; Argon; RM G10 (1368 keverék) SPS: 600 C;? (1368 K1) Mért sűrűség: 2,596 g/cm 3 85
86 Az Al, korund (Al 2 O 3 ) és SiC fázisok mellett a golyó anyaga (Fe) jelent meg AlSi12 (India) 70% + Al2O3 (15mm) 50% ; 20h; 400rpm; Argon; RM G10 (1369 keverék) SPS: 500 C;? (1369 K1) Mért sűrűség: 2,650 g/cm 3 2,76 0,007 GPa 86
87 Az Al, Si, korund (Al 2 O 3 ) és SiC fázisok látszanak AlSi12 (India) 70% + SiC (40nm) 30% ; 20h; 400rpm; Argon; RM G10 (1370 keverék) SPS: 500 C;? (1370 K1) Mért sűrűség: 2,956 g/cm 3 Súrlódási együttható: 0,889 1,26 0,03 GPa 1,10E-3 87
88 Az Al, Si és SiC fázisok mellett a golyó anyag (Fe) jelenik meg. 88
89 TET_09_IN_DST / TÉT_ / ALNANO09 2. éves jelentés minták tribológiai mérései: A súrlódási együttható változása a kopási út függvényében a jelzett minta-sorozatra. A jobb összehasonlíthatóság kedvéért a különböző minták súrlódási együtthatóit közös ábrán tüntettük fel. Az ábrán feltüntetett mintaszámokhoz tartozó részletes leírások a fentiekben találhatók minták tribológiai mérései: A súrlódási együttható változása a kopási út függvényében a jelzett minta-sorozatra. A jobb összehasonlíthatóság kedvéért a különböző minták súrlódási együtthatóit közös ábrán tüntettük fel. Az ábrán feltüntetett mintaszámokhoz (az ábrán a mintaszám utolsó két számjegye van feltüntetve) tartozó részletes leírások a fentiekben találhatók. 1,2 µ 1 0,8 0,6 0,4 0,2 0 Laps 25_K1_1 42_K1 53_K1 30_K1_1 26_K1 31_K1_1 28_K1_1 33_K1_1 48_K1_1 89
Etanolban őrölt porok szerkezeti vizsgálata. 1. Al 2 O 3 (gyártó: Almatics GmbH, CT3000SG, D50:0,5µm) a) b)
A kompozit anyagok előállításánál az első kutatások a két különböző gyártótól származó Al 2 O 3 anyag megismerésére szolgáltak. Vizsgáltuk az anyag és az adalékok (SiC, grafén, Si 3 N 4, szénnanocső) viselkedését
Új típusú anyagok (az autóiparban) és ezek vizsgálati lehetőségei (az MFA-ban)
Új típusú anyagok (az autóiparban) és ezek vizsgálati lehetőségei (az MFA-ban) Menyhárd Miklós Műszaki Fizikai és Anyagtudományi Kutató Intézet Támogatás NTPCRASH: # TECH_08-A2/2-2008-0104 Győr, 2010 október
Az elállítási körülmények hatása nanoporokból szinterelt fémek mikroszerkezetére és mechanikai tulajdonságaira
Az elállítási körülmények hatása nanoporokból szinterelt fémek mikroszerkezetére és mechanikai tulajdonságaira Gubicza Jen 1, Guy Dirras 2, Salah Ramtani 2 1 Eötvös Loránd Tudományegyetem, Anyagfizikai
Nanokeménység mérések
Cirkónium Anyagtudományi Kutatások ek Nguyen Quang Chinh, Ugi Dávid ELTE Anyagfizikai Tanszék Kutatási jelentés a Nemzeti Kutatási, Fejlesztési és Innovációs Hivatal támogatásával az NKFI Alapból létrejött
2.9.1. TABLETTÁK ÉS KAPSZULÁK SZÉTESÉSE
2.9.1 Tabletták és kapszulák szétesése Ph.Hg.VIII. Ph.Eur.6.3-1 01/2009:20901 2.9.1. TABLETTÁK ÉS KAPSZULÁK SZÉTESÉSE A szétesésvizsgálattal azt határozzuk meg, hogy az alábbiakban leírt kísérleti körülmények
SZAKÁLL SÁNDOR, ÁsVÁNY- És kőzettan ALAPJAI
SZAKÁLL SÁNDOR, ÁsVÁNY- És kőzettan ALAPJAI 30 Műszeres ÁSVÁNYHATÁROZÁS XXX. Műszeres ÁsVÁNYHATÁROZÁs 1. BEVEZETÉs Az ásványok természetes úton, a kémiai elemek kombinálódásával keletkezett (és ma is keletkező),
Elektronikus áramkörök megbízhatósági problémáinak metallurgiai elemzése
Elektronikus áramkörök megbízhatósági problémáinak metallurgiai elemzése Kutatási jelentés Abstract Metallurgiai kísérletekkel igazoltam, hogy magas hőmérsékletű öregbítés során az Sn/Cu és Sn/Ni réteghatárokon
Mikrohullámú abszorbensek vizsgálata
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata 6. félév Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont
Hangfrekvenciás mechanikai rezgések vizsgálata
KLASSZIKUS FIZIKA LABORATÓRIUM 3. MÉRÉS Hangfrekvenciás mechanikai rezgések vizsgálata Mérést végezte: Enyingi Vera Atala ENVSAAT.ELTE Mérés időpontja: 2011. november 23. Szerda délelőtti csoport 1. A
Nagynyomású csavarással tömörített réz - szén nanocső kompozit mikroszerkezete és termikus stabilitása
Nagynyomású csavarással tömörített réz - szén nanocső kompozit mikroszerkezete és termikus stabilitása P. Jenei a, E.Y. Yoon b, J. Gubicza a, H.S. Kim b, J.L. Lábár a,c, T. Ungár a a Anyagfizikai Tanszék,
1 2 3 4 5 A B 6 7 8 9 [Nm] 370 350 330 310 290 270 250 [kw] [PS] 110 150 100 136 90 122 80 109 70 95 230 210 60 82 190 170 150 50 40 68 54 130 110 90 140 PS 100 PS 125 PS 30 20 41 27 70 1000 1500 2000
1 2 3 4 5 7 9 A B 10 11 12 13 14 15 16 17 18 19 [Nm] 370 350 330 310 290 270 250 230 210 190 170 150 130 110 90 140 PS 100 PS 125 PS 70 1000 1500 2000 2500 3000 3500 4000 RPM [kw] [PS] 110 150 100 136
SiAlON. , TiC, TiN, B 4 O 3
ALKALMAZÁSOK 2. SiAlON A műszaki kerámiák (Al 2 O 3, Si 3 N 4, SiC, ZrO 2, TiC, TiN, B 4 C, stb.) fémekhez képest igen kemény, kopásálló, ugyanakkor rideg, azaz dinamikus igénybevételek elviselésére csak
1 2 3 4 5 6 7 A B 8 9 10 11 [Nm] 370 [kw] [PS] 110 150 350 330 310 100 136 90 122 290 270 80 109 250 70 95 230 210 60 82 190 50 68 170 150 40 54 130 110 90 140 PS 125 PS 100 PS 30 20 41 27 70 1000 1500
2 3 4 5 6 7 8 9 A B A B 11 12 13 [Nm] 370 350 330 310 290 270 250 230 210 190 [kw] [PS] 110 150 100 136 90 122 80 109 70 95 60 82 50 68 170 150 40 54 130 110 90 140 PS 85 PS 110 PS 70 1000 1500 2000 2500
Lézerrel színterelt vagy olvasztott gyorsprototípusok tulajdonságfejlesztése
OTKA 48708 Lézerrel színterelt vagy olvasztott gyorsprototípusok p tulajdonságfejlesztése Zárójelentés OTKA - T048708 támogatásáért Vezető kutató: dr. Takács János tanszékvezető, egyetemi tanár Budapest,
Különböző módon formázott bioaktív üvegkerámiák tulajdonságainak vizsgálata KÉSZÍTETTE: KISGYÖRGY ANDRÁS TÉMAVEZETŐ: DR. ENISZNÉ DR.
Különböző módon formázott bioaktív üvegkerámiák tulajdonságainak vizsgálata KÉSZÍTETTE: KISGYÖRGY ANDRÁS TÉMAVEZETŐ: DR. ENISZNÉ DR. BÓDOGH MARGIT ANYAGMÉRNÖKI INTÉZET 2016.05.11. Diplomadolgozat célja
1 2 3 4 5 6 7 112 8 9 10 11 12 13 [Nm] 400 375 350 325 300 275 250 225 200 175 150 125 114 kw 92 kw 74 kw [155 PS] [125 PS] [100 PS] kw [PS] 140 [190] 130 [176] 120 [163] 110 [149] 100 [136] 90 [122] 80
Polimorfia Egy bizonyos szilárd anyag a külső körülmények függvényében különböző belső szerkezettel rendelkezhet. A grafit kristályrácsa A gyémánt kri
Ásványtani alapismeretek 3. előadás Polimorfia Egy bizonyos szilárd anyag a külső körülmények függvényében különböző belső szerkezettel rendelkezhet. A grafit kristályrácsa A gyémánt kristályrácsa Polimorf
Nemzeti Akkreditáló Testület. MÓDOSÍTOTT RÉSZLETEZŐ OKIRAT (1) a NAT /2010 számú akkreditált státuszhoz
Nemzeti Akkreditáló Testület MÓDOSÍTOTT RÉSZLETEZŐ OKIRAT (1) a NAT-1-1101/2010 számú akkreditált státuszhoz A Magyar Honvédség Anyagellátó Raktárbázis Üzemanyag Bevizsgáló Alosztály 1 (2378 Pusztavacs,
Mikrohullámú abszorbensek vizsgálata 4. félév
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata 4. félév Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont
Mikropillárok plasztikus deformációja 3.
Mikropillárok plasztikus deformációja 3. TÁMOP-4.2.1/B-09/1/KMR-2010-0003 projekt Visegrád 2012 Mikropillárok plasztikus deformációja 3.: Ultra-finomszemcsés Al-30Zn ötvözet plasztikus deformációjának
Al 2 O 3 kerámiák. (alumíniumtrioxid - alumina)
Al 2 O 3 kerámiák (alumíniumtrioxid - alumina) Alumíniumtrioxid - alumina Korund (polikristályos, hexagonális sűrűill.) Zafir egykristály (természetes és mesterséges is) Rubin (természetes és mesterséges
A talajok fizikai tulajdonságai I. Szín. Fizikai féleség (textúra, szövet) Szerkezet Térfogattömeg Sőrőség Pórustérfogat Kötöttség
A talajok fizikai tulajdonságai I. Szín Fizikai féleség (textúra, szövet) Szerkezet Térfogattömeg Sőrőség Pórustérfogat Kötöttség A talaj színe Munsell skála HUE 10YR A HUE megadja, hogy mely alapszínek
Acélok nem egyensúlyi átalakulásai
Acélok nem egyensúlyi átalakulásai Acélok egyensúlyitól eltérő átalakulásai Az ausztenit átalakulásai lassú hűtés Perlit diffúziós átalakulás α+fe 3 C rétegek szilárdság közepes martensit bainit finom
Teljesítmény és Minőség
Műgyantakötésű korongok Vágókorongok - elektrokorund szemcsék - univerzális felhasználásra - hosszú élettertam - magas teljesítmény W10025 115 x 2,5 x 22 A 36 T BF80 13300 25 W10035 125 x 2,5 x 22 A 36
Kerámiák és kompozitok (gyakorlati elokész
Kerámiák MEHANIKAI TEHNOLÓGIA ÉS ANYAGSZERKEZETTANI TANSZÉK Kerámiák és kompozitok (gyakorlati elokész szíto) dr. Németh Árpád arpinem@eik.bme.hu A k e r ám i a a g örö g ( k iég e t e t t ) s zóból e
Statisztikai módszerek a skálafüggetlen hálózatok
Statisztikai módszerek a skálafüggetlen hálózatok vizsgálatára Gyenge Ádám1 1 Budapesti Műszaki és Gazdaságtudományi Egyetem Villamosmérnöki és Informatikai Kar Számítástudományi és Információelméleti
miák k mechanikai Kaulics Nikoletta Marosné Berkes Mária Lenkeyné Biró Gyöngyvér
SiAlON kerámi miák k mechanikai viselkedésének jellemzése műszerezett ütővizsgálattal Kaulics Nikoletta Marosné Berkes Mária Lenkeyné Biró Gyöngyvér VIII. Országos Törésmechanikai Szeminárium Miskolc-Tapolca,
Röntgen-gamma spektrometria
Röntgen-gamma spektrométer fejlesztése radioaktív anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű meghatározására Szalóki Imre, Gerényi Anita, Radócz Gábor Nukleáris Technikai Intézet
LABORATÓRIUMI PIROLÍZIS ÉS A PIROLÍZIS-TERMÉKEK NÉHÁNY JELLEMZŐJÉNEK VIZSGÁLATA
LABORATÓRIUMI PIROLÍZIS ÉS A PIROLÍZIS-TERMÉKEK NÉHÁNY JELLEMZŐJÉNEK VIZSGÁLATA TOLNERLászló -CZINKOTAImre -SIMÁNDIPéter RÁCZ Istvánné - SOMOGYI Ferenc Mit vizsgáltunk? TSZH - Települési szilárd hulladék,
NSZ/NT betonok alkalmazása az M7 ap. S65 jelű aluljáró felszerkezetének építésénél
NSZ/NT betonok alkalmazása az M7 ap. S65 jelű aluljáró felszerkezetének építésénél Betontechnológiai kísérletek Az I. kísérlet sorozatban azt vizsgáltuk, hogy azonos betonösszetétel mellett milyen hatást
GAFE. Forgácsolási erő. FORGÁCSOLÁSI ALAPISMERETEK (Gépi forgácsoló műveletek)
GAFE FORGÁCSOLÁSI ALAPISMERETEK (Gépi forgácsoló műveletek) Forgácsolási erő v c = forgácsolósebesség v f = előtolósebesség n = fordulatszám F c = forgácsolóerő F f = előtoló-erő F m = mélyítő irányú erő
SI 3 N 4 MŰSZAKI KERÁMIÁK TRIBOLÓGIAI ÉS MECHANIKAI VIZSGÁLATA
DOI: 10.14750/ME.2014.001 MISKOLCI EGYETEM GÉPÉSZMÉRNÖKI ÉS INFORMATIKAI KAR SI 3 N 4 MŰSZAKI KERÁMIÁK TRIBOLÓGIAI ÉS MECHANIKAI VIZSGÁLATA PHD ÉRTEKEZÉS KÉSZÍTETTE: KUZSELLA LÁSZLÓNÉ KONCSIK ZSUZSANNA
VVER-440 (V213) reaktor (főberendezések és legfontosabb üzemi jellemzők)
VVER-440 (V213) reaktor (főberendezések és legfontosabb üzemi jellemzők) Reaktor és fővízkör A főkeringtető kör névleges adatai Névleges hőteljesítmény A hőhordozó közepes hőmérséklete Megnevezés Névleges
A technológiai paraméterek hatása az Al 2 O 3 kerámiák mikrostruktúrájára és hajlítószilárdságára
Bevezetés A technológiai paraméterek hatása az Al 2 O 3 kerámiák mikrostruktúrájára és hajlítószilárdságára Csányi Judit 1, Dr. Gömze A. László 2 1 doktorandusz, 2 tanszékvezető egyetemi docens Miskolci
A KATALÓGUSBAN NEM SZEREPLŐ MÉRETŰ ÉS MINŐSÉGŰ
F I G Y E L E M! A KATALÓGUSBAN NEM SZEREPLŐ MÉRETŰ ÉS MINŐSÉGŰ C S I S Z O L Ó T E R M É K E K G Y Á R T Á S Á T EGYEDI MEGRENDELÉSEK ALAPJÁN V Á L L A L J U K EGYEDI RENDELÉSNÉL A SZÁLLÍTÁSI HATÁRIDŐ
RÖVID ÚTMUTATÓ A FELÜLETI ÉRDESSÉG MÉRÉSÉHEZ
RÖVID ÚTMUTATÓ A FELÜLETI ÉRDESSÉG MÉRÉSÉHEZ Referencia útmutató laboratórium és műhely részére Magyar KIADÁS lr i = kiértékelési hossz Profilok és szűrők (EN ISO 4287 és EN ISO 16610-21) 01 A tényleges
2 51 3 4 5 6 7 8 9 10 11 12 13 14 15 [Nm] 350 330 310 290 270 250 230 210 190 170 150 130 110 90 70 130 PS 110 PS 85 PS [kw] [PS] 100 136 90 122 80 109 70 95 60 82 50 68 40 54 30 41 20 27 10 14 [Nm] 400
Szemcsehatárcsúszás és sebességérzékenységi tényező ultra-finomszemcsés Al-30Zn ötvözet plasztikus deformációjában. Visegrád 2011
Szemcsehatárcsúszás és sebességérzékenységi tényező ultra-finomszemcsés Al-30Zn ötvözet plasztikus deformációjában Visegrád 2011 Al-Zn rendszer Eutektikus Zn-5%Al Eutektoidos Zn-22%Al Al-Zn szilárdoldatok
A nanotechnológia mikroszkópja
1 Havancsák Károly, ELTE Fizikai Intézet A nanotechnológia mikroszkópja EGIS 2011. június 1. FEI Quanta 3D SEM/FIB 2 Havancsák Károly, ELTE Fizikai Intézet A nanotechnológia mikroszkópja EGIS 2011. június
Új adalékanyagokkal öntött Poliamid 6 mechanikai és tribológiai tulajdonságainak kutatása. Andó Mátyás
Új adalékanyagokkal öntött Poliamid 6 mechanikai és tribológiai tulajdonságainak kutatása Andó Mátyás Munkám az anyagfejlesztési folyamatban - próbatestek kiválasztása - próbatestek elıállítása - mérıgépek
Elektro-analitikai számítási feladatok 1. Potenciometria
Elektro-analitikai számítási feladatok 1. Potenciometria 1. Vas-só részlegesen oxidált oldatába Pt elektródot merítettünk. Ennek az elektródnak a potenciálját egy telített kalomel elektródhoz képest mérjük
Energia-diszperzív röntgen elemanalízis
Fókuszált ionsugaras megmunkálás Energia-diszperzív röntgen elemanalízis FEI Quanta 3D SEM/FIB Dankházi Zoltán 2016. március 1 EDS = Energy Dispersive Spectroscopy Hol található a SEM/FIB berendezésen?
NEUTRON SUGÁRZÁS ELLENI BIOLÓGIAI VÉDELEM VIZSGÁLATA MONTE CARLO MODELLEZÉSSEL
NEUTRON SUGÁRZÁS ELLENI BIOLÓGIAI VÉDELEM VIZSGÁLATA MONTE CARLO MODELLEZÉSSEL Hajdú Dávid 1,2, Zagyvai Péter 1,2, Dian Eszter 1,2,3 1 MTA Energiatudományi Kutatóintézet 2 Budapesti Műszaki és Gazdaságtudományi
Szilárdságnövelés. Az előkészítő témakörei
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Alapképzés Anyagszerkezettan és anyagvizsgálat 2007/08 Szilárdságnövelés Dr. Palotás Béla palotasb@eik.bme.hu Dr. Németh Árpád arpinem@eik.bme.hu Szilárdság növelés
Réz - szén nanocső kompozit mikroszerkezete és mechanikai viselkedése
Réz - szén nanocső kompozit mikroszerkezete és mechanikai viselkedése P. Jenei a, E.Y. Yoon b, J. Gubicza a, H.S. Kim b, J.L. Lábár a,c, T. Ungár a a Department of Materials Physics, Eötvös Loránd University,
Talajmechanika II. ZH (1)
Nev: Neptun Kod: Talajmechanika II. ZH (1) 1./ Az ábrán látható állandó víznyomású készüléken Q = 148 cm^3 mennyiségű víz folyt keresztül 5 perc alatt. A mérőeszköz adatai: átmérő [d = 15 cm]., talajminta
Őrlés. Pásztázó elektronmikroszkópia (SEM)
Őrlés A mechanikai őrlés egy hatékony, gazdaságos és széleskörűen vizsgált módszer. A mechanikai őrlés egyik előnyös jellemzője, hogy egyszerű az átjárhatóság a laboratóriumi módszerek és a nagyságrendekkel
Kerámia-szén nanokompozitok vizsgálata kisszög neutronszórással
Kerámia-szén nanokompozitok vizsgálata kisszög neutronszórással 1 Tapasztó Orsolya 2 Tapasztó Levente 2 Balázsi Csaba 2 1 MTA SZFKI 2 MTA MFA Tartalom 1 Nanokompozit kerámiák 2 Kisszög neutronszórás alapjai
Kristályorientáció-térképezés (SEM-EBSD) opakásványok és fluidzárványaik infravörös mikroszkópos vizsgálatához
Kristályorientáció-térképezés (SEM-EBSD) opakásványok és fluidzárványaik infravörös mikroszkópos vizsgálatához Takács Ágnes, Molnár Ferenc & Dankházi Zoltán Ásványtani Tanszék & Anyagfizikai Tanszék Centrumban
Talajmechanika. Aradi László
Talajmechanika Aradi László 1 Tartalom Szemcsealak, szemcsenagyság A talajok szemeloszlás-vizsgálata Természetes víztartalom Plasztikus vizsgálatok Konzisztencia határok Plasztikus- és konzisztenciaindex
Zaj és kopás Sürgető probléma sínvezetésű járműveknél
Zaj és kopás Sürgető probléma sínvezetésű járműveknél Zaj és kopás a kerék-sín kapcsolatnál Mi a teendő? Zaj és kopás amii a súrlódás eredményeként keletkezik Nyomkarima Kerék Erőátviteli zóna Sínfej Problémás
Lézer hónolt felületek vizsgálata
Lézer hónolt felületek vizsgálata Dr. Czinege Imre, Csizmazia Ferencné Dr., Dr. Solecki Levente Széchenyi István Egyetem ANYAGVIZSGÁLAT A GYAKORLATBAN KONFERENCIA 2008. Június 4-5. Áttekintés A lézer hónolás
Az ipari komputer tomográfia vizsgálati lehetőségei
Az ipari komputer tomográfia vizsgálati lehetőségei Dr. Czinege Imre, Kozma István Széchenyi István Egyetem 6. ANYAGVIZSGÁLAT A GYAKORLATBAN KONFERENCIA Cegléd, 2012. június 7-8. Tartalom A CT technika
Kerámia, üveg és fém-kerámia implantátumok
Kerámia, üveg és fém-kerámia implantátumok Bagi István BME MTAT Bevezetés Kerámiák csoportosítása teljesen tömör bioinert porózus bioinert teljesen tömör bioaktív oldódó Definíciók Bioinert a szomszédos
A FŐVÁROSI HULLADÉKHASZNOSÍTÓ MŰ KAZÁNJÁBAN KELETKEZETT SZILÁRD ANYAGOK KÖRNYEZET- GEOKÉMIAI VIZSGÁLATA
A FŐVÁROSI HULLADÉKHASZNOSÍTÓ MŰ KAZÁNJÁBAN KELETKEZETT SZILÁRD ANYAGOK KÖRNYEZET- GEOKÉMIAI VIZSGÁLATA Müller Melinda és Berta Márton Környezettan BSc és Környezettudomány MSc hallgatók Témavezető: Szabó
Mikrohullámú abszorbensek vizsgálata
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont
1. Feladatok a dinamika tárgyköréből
1. Feladatok a dinamika tárgyköréből Newton három törvénye 1.1. Feladat: Három azonos m tömegű gyöngyszemet fonálra fűzünk, egymástól kis távolságokban a fonálhoz rögzítünk, és az elhanyagolható tömegű
Rezervoár kőzetek gázáteresztőképességének. fotoakusztikus detektálási módszer segítségével
Rezervoár kőzetek gázáteresztőképességének vizsgálata fotoakusztikus detektálási módszer segítségével Tóth Nikolett II. PhD hallgató SZTE Környezettudományi Doktori Iskola 2012. augusztus 30. Budapest,
Mérés: Millikan olajcsepp-kísérlete
Mérés: Millikan olajcsepp-kísérlete Mérés célja: 1909-ben ezt a mérést Robert Millikan végezte el először. Mérése során meg tudta határozni az elemi részecskék töltését. Ezért a felfedezéséért Nobel-díjat
Öntött Poliamid 6 nanokompozit mechanikai és tribológiai tulajdonságainak kutatása. Andó Mátyás IV. évfolyam
Öntött Poliamid 6 nanokompozit mechanikai és tribológiai tulajdonságainak kutatása Andó Mátyás IV. évfolyam 2005 Kutatás célkitőzése: - a nanokompozitok tulajdonságainak feltérképezése - a jó öntéstechnológia
1 N fekete + N fekete erős hiátuszos. alapanyag színe alapanyag izotropitása szövet
minta alapanyag színe alapanyag izotropitása szövet nem plasztikus elegyrészek mennyisége osztályozottság szemcseméret-eloszlás b1933 1 N fekete + N fekete erős hiátuszos 30 % (ásvány- és kőzettöredékek)
Modern Fizika Labor. A mérés száma és címe: A mérés dátuma: Értékelés: Infravörös spektroszkópia. A beadás dátuma: A mérést végezte:
Modern Fizika Labor A mérés dátuma: 2005.10.26. A mérés száma és címe: 12. Infravörös spektroszkópia Értékelés: A beadás dátuma: 2005.11.09. A mérést végezte: Orosz Katalin Tóth Bence 1 A mérés során egy
Fogorvosi anyagtan fizikai alapjai 2.
Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok Kiemelt témák: Viszkozitás Víz és nyál Kristályok - apatit Polimorfizmus Kristályhibák
dinamikus tömörség- és teherbírásmérő berendezés előnyei TÖMÖRSÉG ÉS TEHERBÍRÁS EGY MÉRÉSSEL MEGHATÁROZHATÓ!
dinamikus tömörség- és teherbírásmérő berendezés előnyei TÖMÖRSÉG ÉS TEHERBÍRÁS EGY MÉRÉSSEL MEGHATÁROZHATÓ! A B&C dinamikus berendezés mérési elve jelentősen különbözik az erre a célra használatos berendezésektől,
Dankházi Z., Kalácska Sz., Baris A., Varga G., Ratter K., Radi Zs.*, Havancsák K.
Dankházi Z., Kalácska Sz., Baris A., Varga G., Ratter K., Radi Zs.*, Havancsák K. ELTE, TTK KKMC, 1117 Budapest, Pázmány Péter sétány 1/A. * Technoorg Linda Kft., 1044 Budapest, Ipari Park utca 10. Műszer:
MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFOM
MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MA RKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARK ETINFO MARKETINFO MARKETINFO
FIZIKA II. 2. ZÁRTHELYI DOLGOZAT A MŰSZAKI INFORMATIKA SZAK
FIZIKA II. 2. ZÁRTHELYI DOLGOZAT A MŰSZAKI INFORMATIKA SZAK 2007-2008-2fé EHA kód:.név:.. 1. Egy 5 cm átmérőjű vasgolyó 0,01 mm-rel nagyobb, mint a sárgaréz lemezen vágott lyuk, ha mindkettő 30 C-os. Mekkora
Alumínium ötvözetek nagyteljesítményű speciális TIG hegesztése
Alumínium ötvözetek nagyteljesítményű speciális TIG hegesztése Gyura László okl. heg.szakmérnök, CIWE/CEWE Linde Gáz Magyarország Zrt. 5/11/2018 Fußzeile 1 Az alumínium/acél(ok) jellemzői Tulajdonság Mértékegység
(Email-Mitteilungen, 2008/2)
Kémiai nanotechnológián alapuló javítási réteg vegyipari készülékek hibahelyein. Dr. Sigrid Benfer, Dr. Wolfram Fürbeth, Prof. Dr. Michael Schütze Karl-Winnacker Institut DECHMA (Email-Mitteilungen, 2008/2)
Anyagismeret 2016/17. Diffúzió. Dr. Mészáros István Diffúzió
Anyagismeret 6/7 Diffúzió Dr. Mészáros István meszaros@eik.bme.hu Diffúzió Különféle anyagi részecskék anyagon belüli helyváltoztatása Az anyag lehet gáznemű, folyékony vagy szilárd Diffúzió Diffúzió -
Sugárzáson, és infravörös sugárzáson alapuló hőmérséklet mérés.
Sugárzáson, és infravörös sugárzáson alapuló hőmérséklet mérés. A sugárzáson alapuló hőmérsékletmérés (termográfia),azt a fizikai jelenséget használja fel, hogy az abszolút nulla K hőmérséklet (273,16
Gamma-röntgen spektrométer és eljárás kifejlesztése anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű elemzésére
Gamma-röntgen spektrométer és eljárás kifejlesztése anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű elemzésére OAH-ABA-16/14-M Dr. Szalóki Imre, egyetemi docens Radócz Gábor, PhD
Diffúzió. Diffúzió. Diffúzió. Különféle anyagi részecskék anyagon belüli helyváltoztatása Az anyag lehet gáznemű, folyékony vagy szilárd
Anyagszerkezettan és anyagvizsgálat 5/6 Diffúzió Dr. Szabó Péter János szpj@eik.bme.hu Diffúzió Különféle anyagi részecskék anyagon belüli helyváltoztatása Az anyag lehet gáznemű, folyékony vagy szilárd
ÖDOMÉTERES VIZSGÁLAT LÉPCSŐZETES TERHELÉSSEL MSZE CEN ISO/TS 17892-5 BEÁLLÍTÁS ADAT. Zavartalan 4F/6,0 m Mintadarab mélysége (m)
BEÁLLÍTÁS ADAT Minta leírás Barna iszap Előkészítési módszer magmintából Részecske-sűrűség (Mg/m³) 2.70 Feltételezett / Mért Feltételezett Betöltés sorrend információ Kezdeti mérések (gyűrű) Terhelési
FORD RANGER Ranger_2013.5_Cover_V2.indd 1 20/12/2012 14:57
FORD RANGER 1 2 3 4 5 1.8 m3 6 7 8 9 10 11 3 7 8 5 1 2 4 6 9 10 12 13 3500kg 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 28 29 29 30 [Nm] 475 450 425 400 375 350 325 [kw] [PS] 180 245 165 224 150 204
Folyadékszcintillációs spektroszkópia jegyz könyv
Folyadékszcintillációs spektroszkópia jegyz könyv Zsigmond Anna Julia Fizika MSc I. Mérés vezet je: Horváth Ákos Mérés dátuma: 2010. október 21. Leadás dátuma: 2010. november 8. 1 1. Bevezetés A mérés
Modern fizika laboratórium
Modern fizika laboratórium Röntgen-fluoreszcencia analízis Készítette: Básti József és Hagymási Imre 1. Bevezetés A röntgen-fluoreszcencia analízis (RFA) egy roncsolásmentes anyagvizsgálati módszer. Rövid
Tájékoztató. a Dunán tavaszán várható lefolyási viszonyokról. 1. Az ősz és a tél folyamán a vízgyűjtőre hullott csapadék
Országos Vízügyi Főigazgatóság Országos Vízjelző Szolgálat Tájékoztató a Dunán 217. tavaszán várható lefolyási viszonyokról A tájékoztató összeállítása során az alábbi meteorológiai és hidrológiai tényezőket
11.3. Az Achilles- ín egy olyan rugónak tekinthető, amelynek rugóállandója 3 10 5 N/m. Mekkora erő szükséges az ín 2 mm- rel történő megnyújtásához?
Fényemisszió 2.45. Az elektromágneses spektrum látható tartománya a 400 és 800 nm- es hullámhosszak között található. Mely energiatartomány (ev- ban) felel meg ennek a hullámhossztartománynak? 2.56. A
Modern Fizika Labor Fizika BSC
Modern Fizika Labor Fizika BSC A mérés dátuma: 2010. 02.23. A mérés száma és címe: 18. Granuláris anyagok Értékelés: A beadás dátuma: 2010. 03. 09. A mérést végezte: Kozics György, Rudolf Ádám 1. A mérés
Mikroszerkezet: szerkezet az atomokon túl, ami a mindennapjainkban olyan fontos. Ungár Tamás. ELTE, Fizikai Intézet, Anyagfizikai Tanszék
Mikroszerkezet: szerkezet az atomokon túl, ami a mindennapjainkban olyan fontos Ungár Tamás ELTE, Fizikai Intézet, Anyagfizikai Tanszék Az atomoktól a csillagokig, Atomcsill előadás sorozat 2008. november
MŰANYAGOK TULAJDONSÁGAI
MŰANYAGOK TULAJDONSÁGAI Műanyagok karcállóságának vizsgálati módszerei Átlátszó műanyagok karcállóságának meghatározásához többféle vizsgálati módszert alkalmaznak, amelyek eltérő mértékű igénybevétellel
CFX számítások a BME NTI-ben
CFX számítások a BME NTI-ben Dr. Aszódi Attila igazgató, egyetemi docens BME Nukleáris Technikai Intézet CFD Workshop, 2005. április 18. Dr. Aszódi Attila, BME NTI CFD Workshop, 2005. április 18. 1 Hűtőközeg-keveredés
2. Korszerű műszaki kerámiák (bevezetés)
2. Korszerű műszaki kerámiák (bevezetés) Menyhárd Alfréd, Szépvölgyi János BME Fizikai Kémia és Anyagtudományi Tanszék amenyhard@mail.bme.hu Iroda: H épület 1. emelet; Tel.: 463-3477 Vázlat Bevezetés Korszerű
Abszolút és relatív aktivitás mérése
Korszerű vizsgálati módszerek labor 8. mérés Abszolút és relatív aktivitás mérése Mérést végezte: Ugi Dávid B4VBAA Szak: Fizika Mérésvezető: Lökös Sándor Mérőtársak: Musza Alexandra Török Mátyás Mérés
Hidrogénezett amorf Si és Ge rétegek hőkezelés okozta szerkezeti változásai
Hidrogénezett amorf Si és Ge rétegek hőkezelés okozta szerkezeti változásai Csík Attila MTA Atomki Debrecen Vizsgálataink célja Amorf Si és a-si alapú ötvözetek (pl. Si-X, X=Ge, B, Sb, Al) alkalmazása:!
Környezet nehézfém-szennyezésének mérése és terjedésének nyomon követése
Környezet nehézfém-szennyezésének mérése és terjedésének nyomon követése Krisztán Csaba Témavezető: Csorba Ottó 2012 Vázlat A terület bemutatása Célkitűzés A szennyeződés jellemzése Mintavételezés Módszerek
A MÁV-Thermit Kft, valamint a BME Út és Vasútépítési Tanszék köszönti az előadás hallgatóit
MÁV THERMIT Kft Városi vasutak szakmai nap Balatonfenyves, 2010. 03. 18-19. A MÁV-Thermit Kft, valamint a BME Út és Vasútépítési Tanszék köszönti az előadás hallgatóit Hézagnélküli vágányok stabilitása
TRIGLYCERIDA SATURATA MEDIA. Telített, közepes lánchosszúságú trigliceridek
Triglycerida saturata media Ph.Hg.VIII. Ph.Eur.6.6-1 TRIGLYCERIDA SATURATA MEDIA Telített, közepes lánchosszúságú trigliceridek 01/ 2010:0868 DEFINÍCIÓ Az anyag telített zsírsavak, főként kaprilsav (oktánsav)
Javító és felrakó hegesztés
Budapesti Műszaki és Gazdaságtudományi Egyetem Javító és felrakó hegesztés Dr. Palotás Béla Mechanikai Technológia és Anyagszerkezettani Tanszék Szerző: dr. Palotás Béla 1 Felületi rétegek tulajdonságainak
RADIOAKTÍV HULLADÉKOK MINŐSÍTÉSE A PAKSI ATOMERŐMŰBEN
RADIOAKTÍV HULLADÉKOK MINŐSÍTÉSE A PAKSI ATOMERŐMŰBEN Bujtás T., Ranga T., Vass P., Végh G. Hajdúszoboszló, 2012. április 24-26 Tartalom Bevezetés Radioaktív hulladékok csoportosítása, minősítése A minősítő
UV-LÁTHATÓ ABSZORPCIÓS SPEKTROFOTOMETRIA
SPF UV-LÁTHATÓ ABSZORPCIÓS SPEKTROFOTOMETRIA A GYAKORLAT CÉLJA: AZ UV-látható abszorpciós spektrofotométer működésének megismerése és a Lambert-Beer törvény alkalmazása. Szalicilsav meghatározása egy vizes
Hatvani István fizikaverseny Döntő. 1. kategória
1. kategória 1.D.1. A villamosiparban a repülő drónok nagyon hasznosak, például üzemzavar esetén gyorsan és hatékonyan tudják felderíteni, hogy hol van probléma. Egy ilyen hibakereső drón felszállás után,
Az alacsony rétegződési hibaenergia hatása az ultrafinom szemcseszerkezet kialakulására és stabilitására
Az alacsony rétegződési hibaenergia hatása az ultrafinom szemcseszerkezet kialakulására és stabilitására Z. Hegedűs, J. Gubicza, M. Kawasaki, N.Q. Chinh, Zs. Fogarassy and T.G. Langdon Eötvös Loránd Tudományegyetem
Betonburkolatok alkalmazása az útfenntartásban, -felújításban
ÉPKO 2011 Csíksomlyó 2011. június 4. Betonburkolatok alkalmazása az útfenntartásban, -felújításban dr. Karsainé Lukács Katalin KTI Nonprofit Kft. Út- és Hídügyi Tagozat TARTALOM Betonburkolat előnyei a
Szakmai nap Nagypontosságú megmunkálások Nagypontosságú keményesztergálással előállított alkatrészek felület integritása
Szakmai nap Nagypontosságú megmunkálások Nagypontosságú keményesztergálással előállított alkatrészek felület integritása Keszenheimer Attila Direct line Kft vendégkutató BME PhD hallgató Felület integritás
