Az alacsony rétegződési hibaenergia hatása az ultrafinom szemcseszerkezet kialakulására és stabilitására

Átírás

1 Az alacsony rétegződési hibaenergia hatása az ultrafinom szemcseszerkezet kialakulására és stabilitására Z. Hegedűs, J. Gubicza, M. Kawasaki, N.Q. Chinh, Zs. Fogarassy and T.G. Langdon Eötvös Loránd Tudományegyetem University of Southern California, USA Műszaki Fizikai és Anyagtudományi Kutatóintézet Centrumban a tudás - az ELTE Természettudományi Kar anyag- és élettudományi kutatásainak bemutatkozása Z. Hegedűs et al. (ELTE) Az alacsony γ hatása Centrumban a tudás / 14

2 Bevezető Bevezető Az ultrafinom szemcsés (UFG) anyagok mechanikai tulajdonságai sok szempontból kedvezőbbek (nagy szilárdság, jó kopásállóság), mint nagyszemcsés társaiké. A szemcseméret csökkenésével az alakíthatóság romlik. Az alacsony rétegződési hibaenergia (γ) növeli az alakíthatóságot. o A rétegződési hibaenergia (γ) a nem-szabályos rétegsorrend által okozott rendezetlenség többletenergiája. Az irodalomban szinte alig van információ az alacsony γ-jú lapcentrált köbös (FCC) fémekben az UFG mikroszerkezet kialakulásáról. Modellanyagként az ezüstöt vizsgáltuk. Rétegződési hibaenergia (γ) Al 166 mj/m 2 Cu 45 mj/m 2 Ag 16 mj/m 2 Z. Hegedűs et al. (ELTE) Az alacsony γ hatása Centrumban a tudás / 14

3 Bevezető Mintaelőkészítés Mintaelőkészítés UFG fémek előállításának egyik módja a nagymértékű képlékeny deformációs (SPD) eljárás. ECAP (Equal Channel Angular Pressing) Összetétel A minták 4N5 ( at.%) és 4N (99.99 at.%) tisztaságú ezüst rudak voltak A minták szennyezettsége (PPM) 4N Cu Pd Fe Se Sb Bi N5 Cu Pb Fe Se Ir Au Pd A deformáció előtt a mintákat 740 K-en 1 óráig hőkezeltük, hogy közel hibamentes anyagot kapjunk. 1 átnyomás ε = 1 (azaz 100%) deformációnak felel meg. 1, 4, 8 és 16 átnyomást alkalmaztunk Z. Hegedűs et al. (ELTE) Az alacsony γ hatása Centrumban a tudás / 14

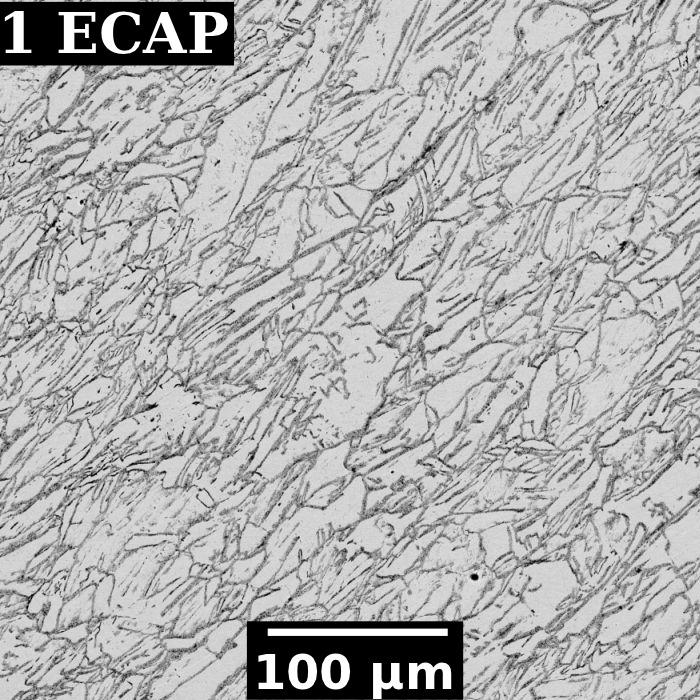

4 4N5 Mikroszkópos vizsgálatok 4N5 minták SEM: FEI Quanta 3D TEM: Philips CM-20 Szemcseméret az ECAP után Initial 1 ECAP 4 ECAP 8 ECAP 16 ECAP 60 µm 20 µm 160 nm 200 nm 190 nm Z. Hegedűs et al. (ELTE) Az alacsony γ hatása Centrumban a tudás / 14

5 4N Mikroszkópos vizsgálatok 4N minták SEM: FEI Quanta 3D TEM: Philips CM-20 Szemcseméret az ECAP után Initial 1 ECAP 4 ECAP 8 ECAP 16 ECAP 60 µm 20 µm 230 nm 220 nm 200 nm Z. Hegedűs et al. (ELTE) Az alacsony γ hatása Centrumban a tudás / 14

6 Röntgendiffrakciós vonalprofil analízis CMWP Röntgendiffrakciós vonalprofil analízis ecmwp A kísérleti pontokra az ecmwp eljárás segítségével a szemcseméret diszlokációk rétegződési hibák profiljainak konvolúcióját illesztettük. Az illesztésből meghatározható: diszlokációsűrűség ikerhatár-gyakoriság Termikus stabilitás a mintákat az ECAP után szobahőmérsékleten hevertettük a hevertetés idejének függvényében vizsgáltuk a mikroszerkezeti paramétereket havonta végeztünk méréseket Z. Hegedűs et al. (ELTE) Az alacsony γ hatása Centrumban a tudás / 14

7 Röntgendiffrakciós vonalprofil analízis Mikroszerkezeti paraméterek ECAP utáni mikroszerkezeti paraméterek Az alacsony γ miatt jelentős az ikerhatár-gyakoriság és kiemelkedően magas a diszlokációsűrűség A hibasűrűség változása nem monoton A szennyezőatomok jelenléte nagy deformációknál elsősorban az ikerhatár-gyakoriságot befolyásolja A szennyezők a szemcsehatáron szegregálódnak és gátolják az ikerhatárok kialakulását Szennyezőatomok akadályozzák az ikerképződést Z. Hegedűs et al. (ELTE) Az alacsony γ hatása Centrumban a tudás / 14

8 Mikroszerkezet Mikrokeménység A mikroszerkezet változása a hevertetési idő függvényében 4N5 4N A tiszább (4N5) mintasorozat erősen deformált mintáinál jelentősebb a lágyulás, mint a szennyezettebbnél (4N). A puhulásban az ikerhatároknak fontos szerep jut. A minták lágyulásáért két folyamat felelős: megújulás újrakristályodás Az ikresedett tartományokból indul az újrakistályosodás Z. Hegedűs et al. (ELTE) Az alacsony γ hatása Centrumban a tudás / 14

9 Mikroszerkezet Újrakristályosodás mikroszkópos vizsgálata Újrakristályosodás mikroszkópos vizsgálata Transzmissziós elektronmikroszkópos felvételek 4N5 8 ECAP-os minta 4 hónapig szobahőmérsékleten hevertetve 4N 8 ECAP-os minta 1 évig szobahőmérsékleten hevertetve Csak teljesen újrakristályosodott területeket lehet látni. Az újrakristályosodott mellett ultrafinom-szemcsés tartományokat is látunk. Z. Hegedűs et al. (ELTE) Az alacsony γ hatása Centrumban a tudás / 14

10 4N5 minták tulajdonságai Egytengelyű összenyomás Egytengelyű 4N5 minták Közvetlenül az ECAP után 4 hónap hevertetést követően 8 ECAP 222 indexű Debye Scherrer-gyűrű azonnal az ECAP-ot követően 8 ECAP 222 indexű Debye Scherrer-gyűrű 4 hónap RT tárolás után. 1 megújult 2 újrakristályosodott Z. Hegedűs et al. (ELTE) Az alacsony γ hatása Centrumban a tudás / 14

11 Összefoglalás Összefoglalás Az elérhető minimális szemcseméret ( 200 nm) nem függ a szennyezés mértékétől Az alacsony rétegződési hibaenergia következménye o nagy ikerhatár-gyakoriság o kiemelkedően magas ( m 2 ) diszlokációsűrűség A szennyezettebb (4N) minták esetében a szemcsehatáron szegregálódott oldott atomok gátolják az ikerhatárok képződését, így ezekben a mintákban alacsonyabb az ikerhatár-gyakoriság Az ECAP-pal létrehozott 4N5 mintákban jelentős a megújulás és az újrakristályosodás A szobahőmérsékleti termikus stabilitás rendkívül érzékeny a szennyezőkoncentrációra (az oldott atomok szegregációja miatt) Z. Hegedűs et al. (ELTE) Az alacsony γ hatása Centrumban a tudás / 14
