Szemcsehatárcsúszás és sebességérzékenységi tényező ultra-finomszemcsés Al-30Zn ötvözet plasztikus deformációjában. Visegrád 2011
|
|
- Andrea Jónásné
- 5 évvel ezelőtt
- Látták:
Átírás
1 Szemcsehatárcsúszás és sebességérzékenységi tényező ultra-finomszemcsés Al-30Zn ötvözet plasztikus deformációjában Visegrád 2011
2 Al-Zn rendszer Eutektikus Zn-5%Al Eutektoidos Zn-22%Al Al-Zn szilárdoldatok (Zn < 31.6%).. L. F. Mondolfo, Handbook
3 Eutektoidos összetételű Zn-22Al: Modell szuperképlékeny ötvözet: Több százszázalékos megnyúlás: Magas alakítási hőmérséklet ( T > 0. 7T ) Finomszemcse szerkezet ( d < 10 µ m ) olv Zn-22%Al minták 500 K-en, különböző sebességekkel deformálva (Farghalli A. M. et. al.: Metall. Trans. A 8A, 1977) d 3 µm
4 Szuperképlékeny ötvözetek: Több százszázalékos megnyúlás: Alapmechanizmus: Magas alakítási hőmérséklet ( T > 0. 5T ) Finomszemcse szerkezet ( d < 10 µ m ) Szemcshatárcsúszás ε& = const σ n D, D = D 0 exp( Q / RT ) Q Q gb olv Nagy sebességérzékenységi tényező (m) & ε = K 1 σ = K 2 m = σ & ε n m lnσ ln & ε ε, T Zn-22%Al minták 500 K-en, különböző sebességekkel deformálva (Farghalli A. M. et. al.: Metall. Trans. A 8A, 1977) d 3 µm Q 78 kj / mol m
5 Jelen munka: Al-30%Zn ötvözet vizsgálata Szilárdoldat, Durvaszemcsés, Szobahőmérsékleten nem jól alakítható (max. megnyúlás < 20-30%) Kis sebességérzékenység (m < 0.03)
6 Jelen munka: Al-30%Zn ötvözet vizsgálata Szilárdoldat, Durvaszemcsés, Szobahőmérsékleten nem jól alakítható (max. megnyúlás < 20-30%) Kis sebességérzékenység (m < 0.03) Szemcsefinomítás nagy nyomású csavarással (High Pressure Torsion, HPT) Ufa, Oroszországban
7 A HPT-deformált Al-30Zn ötvözet mikroszerkezete Ultra-finomszemcsés Szemcseméret kb nm Két-fázisú rendszer: -Al szemcsék és Zn részecskék
8 A HPT-deformált Al-30Zn ötvözet mikroszerkezete Ultra-finomszemcsés Szemcseméret kb nm Két-fázisú rendszer: -Al szemcsék és Zn részecskék
9 Az ultra-finomszemcsés Al-30Zn ötvözet mechanikai tulajdonságai: Megnőtt sebességérzékenység: -Szobahőmérsékleten: m (Kezdeti, durvaszemcsés anyag esetében m )
10 Az ultra-finomszemcsés Al-30Zn ötvözet mechanikai tulajdonságai: Megnőtt sebességérzékenység: -Szobahőmérsékleten: m (Kezdeti, durvaszemcsés anyag esetében m ) Nem feltétlenül a finomszemcse szerkezet miatt javul a sebességérzékenység -Ultra-finomszemcsés Al, Cu, Ni esetében kicsi marad a sebességérzékenység m
11 Az ultra-finomszemcsés Al-30Zn ötvözet mechanikai tulajdonságai: Megnőtt sebességérzékenység: -Szobahőmérsékleten: m (Kezdeti, durvaszemcsés anyag esetében m ) Szuper-alakíthatóság szobahőmérsékleten: - Maximális megnyúlás kb % (szobahőmérsékleten az Al ötvözetekre: a max. megnyúlás < 30-40%, A finomszemcsés anyagokra: a max. megnyúlás < 10-20%)
12 Ultra-finomszemcsés anyagok deformációjának a mechanizmusa: Atomi erő mikroszkópos (AFM) vizsgálatok: - jelentős a szemcsehatárcsúszás mechanizmus szerepe: Finomszemcsés Al-30Zn ötvözet
13 Ultra-finomszemcsés anyagok deformációjának a mechanizmusa: Atomi erő mikroszkópos (AFM) vizsgálatok: - jelentős a szemcsehatárcsúszás mechanizmus szerepe Finomszemcsés Al
14 Ultra-finomszemcsés anyagok deformációjának a mechanizmusa: Aktiválási energia: Finomszemcsés Al: Q Q gb (84 kj/mol) szemcsehatárcsúszás mechanizmusa
15 Ultra-finomszemcsés anyagok deformációjának a mechanizmusa: Aktiválási energia: Finomszemcsés Al: Q Q gb (84 kj/mol) szemcsehatárcsúszás mechanizmusa Finomszemcsés Al-30Zn ötvözet: Viszonylag kis érték: Q 65 kj / mol ( Q öndiff, Al 142 kj / mol, Q öndiff, Zn 92 kj / mol ) (H.J. Frost, M..F Ashby: Deformation-Mechanism Maps: The Plasticity and Creep of Metals and Ceramics. Pergamon Press, Oxford, UK (1982)) Feltehetően nem az Al diffúziója vagy Zn öndiffúziója szabályozza a plasztikus folyamatot

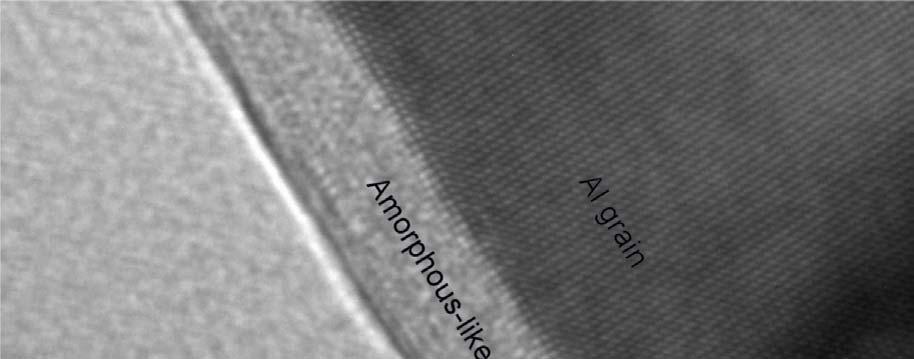

16 Ultra-finomszemcsés Al-30Zn ötvözet deformációjának a mechanizmusa: Aktiválási energia: viszonylag kis érték: Q 65 kj / mol ( Q öndiff, Al 142 kj / mol, Q öndiff, Zn 92 kj / mol ) Szobahőmérsékleti diffúziós együttható becslése: D = D 0 exp( Q / RT ) (Al öndiffúzióra: 5 2 D = m / s, 0 Al szemcsehatár menti diffúzióra: D = 5 10 m / s, D 10 m / s 0 Zn öndiffúzióra: 4 2 D = m / s ) 0 (H.J. Frost, M..F Ashby: Deformation-Mechanism Maps: The Plasticity and Creep of Metals and Ceramics. Pergamon Press, Oxford, UK (1982)) Ha D m / s 0 =, Q 65 kj / mol, T = 300 K, akkor D = D exp( Q / RT ) = m / s Irodalmi adat: Zn diffúziója az Al/Al szemcsehatár mentén: D 10 m / s (I. Kaur, W. Gust, L. Kosma, Handbook of Interphase and Grain Boundary Diffusion. Ziegler Press, Stuttgart (1989) feltehetően a finomszemcsés Al-30Zn ötvözetben a Zn-nek az Al/Al szemcsehatármenti diffúziója szabályozza a kúszási folyamatot
17 További teendők a szemcsehatárok elemzésében: új SEM/FIB eszköz segítségével Szemcsehatárok összetétele? Szemcsehatárok szerkezete?
18 További teendők a szemcsehatárok elemzésében: új SEM/FIB eszköz segítségével Szemcsehatárok összetétele? Szemcsehatárok szerkezete?
Mikropillárok plasztikus deformációja 3.
Mikropillárok plasztikus deformációja 3. TÁMOP-4.2.1/B-09/1/KMR-2010-0003 projekt Visegrád 2012 Mikropillárok plasztikus deformációja 3.: Ultra-finomszemcsés Al-30Zn ötvözet plasztikus deformációjának
RészletesebbenKúszás, szuperképlékenység
Anyagszerkezettan és anyagvizsgálat 2015/16 Kúszás, szuperképlékenység Dr. Krállics György krallics@eik.bme.hu Az előadás során megismerjük: Az időtől függő (kúszás) és időtől független alakváltozási mechanizmusokat;
RészletesebbenKúszás, szuperképlékenység
Alakváltozás Anyagszerkezettan és anyagvizsgálat 205/6 Kúszás, szuperképlékenység Dr. Krállics György krallics@eik.bme.hu Az előadás során megismerjük: Az időtől függő (kúszás) és időtől független alakváltozási
RészletesebbenLapcentrált köbös fémek és ötvözetek képlékeny alakváltozási folyamatainak leírása és elemzése
Lapcentrált köbös fémek és ötvözetek képlékeny alakváltozási folyamatainak leírása és elemzése MTA doktori értekezés Nguyen Quang Chinh Eötvös Loránd Tudományegyetem Fizikai Intézet, Anyagfizikai Tanszék
RészletesebbenPorkohászati módszerekkel előállított ultrafinom szemcsés fémek mikroszerkezete és mechanikai tulajdonságai
Porkohászati módszerekkel előállított ultrafinom szemcsés fémek mikroszerkezete és mechanikai tulajdonságai Jenei Péter Témavezető: Dr. Gubicza Jenő egyetemi tanár ELTE TTK Fizika Doktori Iskola Iskolavezető:
RészletesebbenAz alacsony rétegződési hibaenergia hatása az ultrafinom szemcseszerkezet kialakulására és stabilitására
Az alacsony rétegződési hibaenergia hatása az ultrafinom szemcseszerkezet kialakulására és stabilitására Z. Hegedűs, J. Gubicza, M. Kawasaki, N.Q. Chinh, Zs. Fogarassy and T.G. Langdon Eötvös Loránd Tudományegyetem
RészletesebbenDiffúzió 2003 március 28
Diffúzió 3 március 8 Diffúzió: különféle anyagi részecskék (szilárd, folyékony, gáznemű) anyagon belüli helyváltozása. Szilárd anyagban való mozgás Öndiffúzió: a rácsot felépítő saját atomok energiaszint-különbség
RészletesebbenNanokristályos. tömbi anyagok : A nanotechnológia alapjai 2007/087. Dr. Krállics György
Bay Zoltán Alkalmazott Kutatási Közalapítvány A nanotechnológia alapjai 2007/087 Nanokristályos tömbi anyagok : tulajdonság, gyárt rtás, alkalmazás. Dr. Krállics György krallics@eik.bme.hu Az előad adás
Részletesebben1. Sorolja fel az újrakristályosító hőkezelés néhány ipari alkalmazását! Dróthúzás, süllyesztékes kovácsolás.
1. Sorolja fel az újrakristályosító hőkezelés néhány ipari alkalmazását! Dróthúzás, süllyesztékes kovácsolás. 2. Milyen hatással van az újrakristályosítás az alakított fémek mechanikai tulajdonságaira?
RészletesebbenDiffúzió. Diffúzió. Diffúzió. Különféle anyagi részecskék anyagon belüli helyváltoztatása Az anyag lehet gáznemű, folyékony vagy szilárd
Anyagszerkezettan és anyagvizsgálat 5/6 Diffúzió Dr. Szabó Péter János szpj@eik.bme.hu Diffúzió Különféle anyagi részecskék anyagon belüli helyváltoztatása Az anyag lehet gáznemű, folyékony vagy szilárd
RészletesebbenSzilárdságnövelés. Az előkészítő témakörei
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Alapképzés Anyagszerkezettan és anyagvizsgálat 2007/08 Szilárdságnövelés Dr. Palotás Béla palotasb@eik.bme.hu Dr. Németh Árpád arpinem@eik.bme.hu Szilárdság növelés
RészletesebbenRéz - szén nanocső kompozit mikroszerkezete és mechanikai viselkedése
Réz - szén nanocső kompozit mikroszerkezete és mechanikai viselkedése P. Jenei a, E.Y. Yoon b, J. Gubicza a, H.S. Kim b, J.L. Lábár a,c, T. Ungár a a Department of Materials Physics, Eötvös Loránd University,
RészletesebbenNagynyomású csavarással tömörített réz - szén nanocső kompozit mikroszerkezete és termikus stabilitása
Nagynyomású csavarással tömörített réz - szén nanocső kompozit mikroszerkezete és termikus stabilitása P. Jenei a, E.Y. Yoon b, J. Gubicza a, H.S. Kim b, J.L. Lábár a,c, T. Ungár a a Anyagfizikai Tanszék,
RészletesebbenDiffúzió. Diffúzió sebessége: gáz > folyadék > szilárd (kötőerő)
Diffúzió Diffúzió - traszportfolyamat (fonon, elektron, atom, ion, hőmennyiség...) Elektromos vezetés (Ohm) töltés áram elektr. potenciál grad. Hővezetés (Fourier) energia áram hőmérséklet különbség Kémiai
RészletesebbenLapcentrált köbös fémek és ötvözetek képlékeny alakváltozási folyamatainak leírása és elemzése
Lapcentrált köbös fémek és ötvözetek képlékeny alakváltozási folyamatainak leírása és elemzése MTA doktori értekezés tézisei Nguyen Quang Chinh Eötvös Loránd Tudományegyetem Anyagfizikai Tanszék Budapest,
RészletesebbenHibák kristályos anyagokban: hogyan keletkeznek és mire használjuk ket?
Hibák kristályos anyagokban: hogyan keletkeznek és mire használjuk ket? Gubicza Jen ELTE TTK Fizikai Intézet, Anyagfizikai Tanszék Atomoktól a csillagokig eladássorozat ELTE TTK, 2015. január 29. Kristályos
RészletesebbenAnyagismeret 2016/17. Diffúzió. Dr. Mészáros István Diffúzió
Anyagismeret 6/7 Diffúzió Dr. Mészáros István meszaros@eik.bme.hu Diffúzió Különféle anyagi részecskék anyagon belüli helyváltoztatása Az anyag lehet gáznemű, folyékony vagy szilárd Diffúzió Diffúzió -
RészletesebbenSzilárdság (folyáshatár) növelési eljárások
Képlékeny alakítás Szilárdság (folyáshatár) növelési eljárások Szemcseméret csökkentés Hőkezelés Ötvözés allotróp átalakulással rendelkező ötvözetek kiválásos nemesítés diszperziós keményítés interstíciós
RészletesebbenVI. előadás március 11.
Bevezetés s az anyagtudományba nyba VI. előadás 2010. március 11. Két t komponensű eutektikus rendszerek Eutektikum (eutektos(g)=könnyen olvadó) az a két komponensű keverék, mely jól meghatározott minimális
RészletesebbenFémtechnológiák Fémek képlékeny alakítása 1. Mechanikai alapfogalmak, anyagszerkezeti változások
Miskolci Egyetem Műszaki Anyagtudományi Kar Anyagtudományi Intézet Fémtechnológiák Fémek képlékeny alakítása 1. Mechanikai alapfogalmak, anyagszerkezeti változások Dr.Krállics György krallics@eik.bme.hu
RészletesebbenFogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek
Fémek törékeny/képlékeny nemesémek magas/alacsony o.p. Fogorvosi anyagtan izikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek ρ < 5 g cm 3 könnyűémek 5 g cm3 < ρ nehézémek 2 Fémek tulajdonságai
RészletesebbenAnyagtudomány. Vasötvözetek fémtana. Gyakorlati vas-karbon ötvözetek Ötvözetlen acélok, öntöttvasak
Vasötvözetek fémtana Gyakorlati vas-karbon ötvözetek Ötvözetlen acélok, öntöttvasak 1 Vasötvözetek osztályozása Két alapvető csoport: 1. Acélok (0 % < C < 2,06 %) Hypo-eutektoidos acélok (C < 0,8 %) Eutektoidos
RészletesebbenBevezetés a lézeres anyagmegmunkálásba
Bevezetés a lézeres anyagmegmunkálásba FBN332E-1 Dr. Geretovszky Zsolt 2010. október 6. Anyagcsaládok Fémek Kerámiák, üvegek Műanyagok Kompozitok A családok közti különbségek tárgyalhatóak: atomi szinten
RészletesebbenFEI Quanta 3D SEM/FIB. Havancsák Károly 2010. december
1 Havancsák Károly 2010. december 2 Időrend A helyiség kialakítás tervezése 2010. május Mágneses tér, vibráció mérése 2010. május A helyiség kialakítása 2010. augusztus 4 22. A berendezés szállítása 2010.
RészletesebbenNanoszemcsés anyagok mikroszerkezete és vizsgálata
Nanoszemcsés anyagok mikroszerkezete és vizsgálata Jenei Péter Eötvös Loránd Tudományegyetem Anyagfizikai Tanszék Budapest 2014 A felhasznált anyagok minősége és mennyisége meghatározza meg az adott kor
RészletesebbenSzilárdságnövelés. Az előadás során megismerjük. Szilárdságnövelési eljárások
Anyagszerkezettan és anyagvizsgálat 2015/16 Szilárdságnövelés Dr. Szabó Péter János szpj@eik.bme.hu Az előadás során megismerjük A szilárságnövelő eljárásokat; Az eljárások anyagszerkezeti alapjait; Technológiai
RészletesebbenSzegregáció nanoanyagokban - szegregáció stabilizált nanoszerkezetek. Beke Dezső Szilárdtest Fizika Tanszék, Debreceni Egyetem
Szegregáció nanoanyagokban - szegregáció stabilizált nanoszerkezetek Beke Dezső Szilárdtest Fizika Tanszék, Debreceni Egyetem 1) Mi is a szegregáció? Kétalkotós AB ötvözet: A felület (szabad felület vagy
RészletesebbenReális kristályok, kristályhibák
Reális kristályok, kristályhibák Gyakorlati fémek szilárdsága kevesebb, mint 1 %-a az ideális modell alapján számítható szilárdságnak Tiszta Si villamos vezetőképességét 10-8 tömegszázalék bór adalékolása
RészletesebbenANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK. Anyagismeret 2016/17. Szilárdságnövelés. Dr. Mészáros István Az előadás során megismerjük
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Anyagismeret 2016/17 Szilárdságnövelés Dr. Mészáros István meszaros@eik.bme.hu 1 Az előadás során megismerjük A szilárságnövelő eljárásokat; Az eljárások anyagszerkezeti
RészletesebbenAnyagtudomány: hagyományos szerkezeti anyagok és polimerek
Anyagtudomány: hagyományos szerkezeti anyagok és polimerek Fémek szerkezete és tulajdonságai Fizikai Kémia és Anyagtudományi Tanszék BME Műanyag- és Gumiipari Laboratórium H ép. I. emelet Vázlat Bevezetés
RészletesebbenAz elállítási körülmények hatása nanoporokból szinterelt fémek mikroszerkezetére és mechanikai tulajdonságaira
Az elállítási körülmények hatása nanoporokból szinterelt fémek mikroszerkezetére és mechanikai tulajdonságaira Gubicza Jen 1, Guy Dirras 2, Salah Ramtani 2 1 Eötvös Loránd Tudományegyetem, Anyagfizikai
RészletesebbenANYAGSZERKEZETTAN II.
ANYAGSZERKEZETTAN II. ANYAGMÉRNÖK ALAPKÉPZÉS TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR ANYAGTUDOMÁNYI INTÉZET Miskolc, 2008. 1. TANTÁRGYLEÍRÁS Anyagszerkezettan II. kommunikációs
RészletesebbenANYAGISMERET ÚJRAKRISTÁLYOSODÁS. Bevezetés, az újrakristályosítás célja
ANYAGISMERET ÚJRAKRISTÁLYOSODÁS Bevezetés, az újrakristályosítás célja Az anyagok fizikai tulajdonságai és szemcseszerkezete képlékeny hidegalakítás hatására az anyag szabadenergiájának növekedése folytán
RészletesebbenANYAGSZERKEZETTAN II.
ANYAGSZERKEZETTAN II. ANYAGMÉRNÖK ALAPKÉPZÉS TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR FÉMTANI, KÉPLÉKENYALAKÍTÁSI ÉS NANOTECHNOLÓGIAI INTÉZET Miskolc, 2013. 1. TANTÁRGYLEÍRÁS
RészletesebbenÖNTÖTT ÖTVÖZETEK FÉMTANA
ÖNTÖTT ÖTVÖZETEK FÉMTANA ANYAGMÉRNÖK BSC KÉPZÉS JÁRMŰIPARI ÖNTÉSZETI SZAKIRÁNY (nappali munkarendben) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR JÁRMŰIPARI ÖNTÉSZETI INTÉZETI
RészletesebbenEBSD-alkalmazások. Minta-elôkészítés, felületkezelés
VISSZASZÓRTELEKTRON-DIFFRAKCIÓS VIZSGÁLATOK AZ EÖTVÖS LORÁND TUDOMÁNYEGYETEMEN 2. RÉSZ Havancsák Károly, Kalácska Szilvia, Baris Adrienn, Dankházi Zoltán, Varga Gábor Eötvös Loránd Tudományegyetem, Természettudományi
RészletesebbenAnyagtudomány. Ötvözetek egyensúlyi diagramjai (állapotábrák)
Anyagtudomány Ötvözetek egyensúlyi diagramjai (állapotábrák) Kétkomponensű fémtani rendszerek fázisai és szövetelemei Folyékony, olvadék fázis Színfém (A, B) Szilárd oldat (α, β) (szubsztitúciós, interstíciós)
RészletesebbenMilyen simaságú legyen a minta felülete jó minőségű EBSD mérésekhez
1 Milyen simaságú legyen a minta felülete jó minőségű EBSD mérésekhez Havancsák Károly Dankházi Zoltán Ratter Kitti Varga Gábor Visegrád 2012. január Elektron diffrakció 2 Diffrakció - kinematikus elmélet
RészletesebbenFogorvosi anyagtan fizikai alapjai 6.
Fogorvosi anyagtan fizikai alapjai 6. Mechanikai tulajdonságok 1. Kiemelt témák: Rugalmas alakváltozás Merevség és összefüggése a kötési energiával A geometriai tényezők szerepe egy test merevségében Tankönyv
RészletesebbenReológia Mérési technikák
Reológia Mérési technikák Reológia Testek (és folyadékok) külső erőhatásra bekövetkező deformációját, mozgását írja le. A deformációt irreverzibilisnek nevezzük, ha a az erőhatás megszűnése után a test
RészletesebbenNagymértékű képlékeny deformációval előállított ultrafinom szemcsés ezüst és réz-ezüst ötvözet rácshiba szerkezete
Nagymértékű képlékeny deformációval előállított ultrafinom szemcsés ezüst és réz-ezüst ötvözet rácshiba szerkezete Hegedűs Zoltán Doktori disszertáció Témavezető: Prof. Gubicza Jenő, DSc Eötvös Loránd
RészletesebbenFázisátalakulás Fázisátalakulások diffúziós (egyedi atomi mozgás) martenzites (kollektív atomi mozgás, diffúzió nélkül)
ázisátalakulások, P, C változása új (egyensúlyi) állapot Új fázis(ok): stabil, metastabil ázisátalakulás: folyamat, amelynek során a régi fázis(ok)ból új, más szerkezetű (rács, szövet) vagy halmazállapotú
RészletesebbenAl-Mg-Si háromalkotós egyensúlyi fázisdiagram közelítő számítása
l--si háromalkotós egyensúlyi fázisdiagram közelítő számítása evezetés Farkas János 1, Dr. Roósz ndrás 1 doktorandusz, tanszékvezető egyetemi tanár Miskolci Egyetem nyag- és Kohómérnöki Kar Fémtani Tanszék
RészletesebbenFogorvosi anyagtan fizikai alapjai 8. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17
rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,
RészletesebbenMikrohullámú abszorbensek vizsgálata 4. félév
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata 4. félév Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont
RészletesebbenAz alumínium és ötvözetei valamint hegeszthetőségük. Komócsin Mihály
Az alumínium és ötvözetei valamint hegeszthetőségük Magyar Hegesztők Baráti Köre Budapest 2011. 11. 30. Komócsin Mihály 1 Alumínium termelés és felhasználás A földkéreg átlagos fémtartalma Annak ellenére,
RészletesebbenFogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17
rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,
RészletesebbenFogorvosi anyagtan fizikai alapjai 7.
Fogorvosi anyagtan fizikai alapjai 7. Mechanikai tulajdonságok 2. Kiemelt témák: Szilárdság, rugalmasság, képlékenység és szívósság összefüggései A képlékeny alakváltozás mechanizmusa kristályokban és
RészletesebbenFogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17
rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,
RészletesebbenA DIFFUZIÓ ÉS A MEGOSZLÁSI HÁNYADOS HATÁSA A MIKRODÚSULÁSRA KÉTALKOTÓS SZILÁRDOLDATOK KRISTÁLYOSODÁSÁNÁL
Anyagmérnöki Tudományok, 38/1. (2013), pp. 255 276. A DIFFUZIÓ ÉS A MEGOSZÁSI HÁNYADOS HATÁSA A MIKRODÚSUÁSRA KÉTAKOTÓS SZIÁRDODATOK KRISTÁYOSODÁSÁNÁ THE EFFECT OF DIFFUZION AND PARTITION RATIO ON THE
RészletesebbenOrvosi Fizika 10. Biológiai membránok fizikája, diffúzió, ozmózis Dr. Nagy László
Orvosi Fizika 10. Biológiai membránok fizikája, diffúzió, ozmózis Dr. Nagy László -Az anyagcsere és a transzportfolyamatok. - Makrotranszport : jelentős anyagmennyiségek transzportja : csöveken, edényeken
RészletesebbenA nikkel tartalom változásának hatása ólommentes forraszötvözetben képződő intermetallikus vegyületfázisokra
A nikkel tartalom változásának hatása ólommentes forraszötvözetben képződő intermetallikus vegyületfázisokra Készítette: Gyenes Anett Tudományos vezető: Dr. Gácsi Zoltán Doktoranduszok Fóruma Miskolc 2012.
RészletesebbenFogászati anyagok. Dr. Mészáros István Anyagtudomány és Technológia Tanszék. Konzerváló fogászat (tömések készítése), helyreállító fogászat
1 Fogászati anyagok Dr. Mészáros István Anyagtudomány és Technológia Tanszék Szokásos fogászati beavatkozások: Konzerváló fogászat (tömések készítése), helyreállító fogászat Mintakészítés Rögzített (fix)
RészletesebbenFémek és ötvözetek termikus viselkedése
Anyagtudomány és Technológia Tanszék Fémek és ötvözetek termikus viselkedése Dr. Szabó Péter János szpj@eik.bme.hu Anyagszerkezettan és anyagvizsgálat BMEGEMTBGA1 2018/2019/2 Az előadás során megismerjük
Részletesebben1. Gyorshűtéssel előállított tömbi amorf ötvözetek. 1.1. Zr alapú tömbi amorf ötvözetek[8,68,78] :
Gyorshűtéssel, mechanikus ötvözéssel, illetve nagy deformációval előállított nanokristályos anyagok mikroszerkezete, termikus és mechanikai tulajdonságai 1. Gyorshűtéssel előállított tömbi amorf ötvözetek
RészletesebbenNanoszegregáció. Beke Dezső, Cserháti Cs.. Szabó I., Erdélyi Z. Debreceni Egyetem. Szilárdtest Fizika Tanszék
Nanoszegregáció Beke Dezső, Cserháti Cs.. Szabó I., Erdélyi Z. Debreceni Egyetem. Szilárdtest Fizika Tanszék D.L. Beke, C. Cserháti, Z. Erdélyi, I.A. Szabó, Segregation in Nanostructures in Advances in
RészletesebbenHU ISSN 1787-5072 www.anyagvizsgaloklapja.hu 82
A visszaszórt elektron-diffrakció alkalmazása az anyagvizsgálatban* Szabó Péter János** Kulcsszavak: Kikuchi-vonalak, kristályorientáció, szemcsehatár, fázistérkép, képminőség-térkép, Keywords: Kikuchi
RészletesebbenTézisfüzet INTENZÍV KÉPLÉKENY ALAKÍTÁS ASZIMMETRIKUS HENGERLÉSSEL. Bobor Kristóf okleveles gépészmérnök
INTENZÍV KÉPLÉKENY ALAKÍTÁS ASZIMMETRIKUS HENGERLÉSSEL Tézisfüzet Bobor Kristóf okleveles gépészmérnök Témavezető: Dr. Krállics György egyetemi docens Budapesti Műszaki és Gazdaságtudományi Egyetem Gépészmérnöki
RészletesebbenMELEGEN HENGERELT ALUMÍNIUMÖTVÖZETEK DINAMIKUS ÚJRAKRISTÁLYOSODÁSÁNAK VIZSGÁLATA
Anyagmérnöki Tudományok, 38/1. (2013), pp. 129 135. MELEGEN HENGERELT ALUMÍNIUMÖTVÖZETEK DINAMIKUS ÚJRAKRISTÁLYOSODÁSÁNAK VIZSGÁLATA EXAMINATION OF THE DYNAMIC RECRYSTALLIZATION OF HOT ROLLED ALUMINUM
RészletesebbenEGYENLŐTLEN ALAKVÁLTOZÁS KIMUTATÁSA ÚJRAKRISTÁLYOSODOTT SZERKEZETBEN DETECT OF THE NON UNIFORM DEFORMATION IN RECRISATLLIZED STRUCTURE
EGYENLŐTLEN ALAKVÁLTOZÁS KIMUTATÁSA ÚJRAKRISTÁLYOSODOTT SZERKEZETBEN DETECT OF THE NON UNIFORM DEFORMATION IN RECRISATLLIZED STRUCTURE HRABÓCZKI EDINA, BARKÓCZY PÉTER Miskolci Egyetem, Anyagtudományi Intézet
RészletesebbenRéz és ötvözetei. Katt ide! Technikusoknak
Réz és ötvözetei Katt ide! Technikusoknak Tartalomjegyzék Réz Sárgaréz Ónbronz Alumíniumbronz Bemutató vége Réz tulajdonságai Hidegen jól alakítható, nagy gázoldó képessége miatt rosszul önthető. Kémiailag
RészletesebbenFizikai kémia 2 Reakciókinetika házi feladatok 2016 ősz
Fizikai kémia 2 Reakciókinetika házi feladatok 2016 ősz A házi feladatok beadhatóak vagy papír alapon (ez a preferált), vagy e-mail formájában is az rkinhazi@gmail.com címre. E-mail esetén ügyeljetek a
Részletesebben7.1. Al2O3 95%+MLG 5% ; 3h; 4000rpm; Etanol; ZrO2 G1 (1312 keverék)
7.1. Al2O3 95%+MLG 5% ; 3h; 4000rpm; Etanol; ZrO2 G1 (1312 keverék) 7.1.1. SPS: 1150 C; 5 (1312 K1) Mért sűrűség: 3,795 g/cm 3 3,62 0,14 GPa Három pontos törés teszt: 105 4,2 GPa Súrlódási együttható:
RészletesebbenRedox reakciók. azok a reakciók, melyekben valamely atom oxidációs száma megváltozik.
Redox reakciók azok a reakciók, melyekben valamely atom oxidációs száma megváltozik. Az oxidációs szám megadja, hogy egy atomnak mennyi lenne a töltése, ha gondolatban a kötő elektronpárokat teljes mértékben
RészletesebbenEnergia. Energia: munkavégző, vagy hőközlő képesség. Kinetikus energia: a mozgási energia
Kémiai változások Energia Energia: munkavégző, vagy hőközlő képesség. Kinetikus energia: a mozgási energia Potenciális (helyzeti) energia: a részecskék kölcsönhatásából származó energia. Energiamegmaradás
RészletesebbenBevezetés s az anyagtudományba. nyba. Geretovszky Zsolt május 13. XIV. előadás. Adja meg a következő ionok elektronkonfigurációját! N e P.
Bevezetés s az anyagtudományba nyba XIV. előadás Geretovszky Zsolt. május. Adja meg a következő ionok elektronkonfigurációját! = N 5 = 5 5= = N+ = 5+ = = N 4 = 5 4= 46 = N+ = 4+ = 6 = N+ = 5+ = 54 = N
RészletesebbenFOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2012/13-es tanév I. félév
FOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2012/13-es tanév I. félév A kollokviumon egy-egy tételt kell húzni az 1-10. és a 11-20. kérdések közül. 1. Atomi kölcsönhatások, kötéstípusok.
RészletesebbenNE FELEJTSÉTEK EL BEÍRNI AZ EREDMÉNYEKET A KIJELÖLT HELYEKRE! A feladatok megoldásához szükséges kerekített értékek a következők:
A Szerb Köztársaság Oktatási Minisztériuma Szerbiai Kémikusok Egyesülete Köztársasági verseny kémiából Kragujevac, 2008. 05. 24.. Teszt a középiskolák I. osztálya számára Név és utónév Helység és iskola
RészletesebbenMikrohullámú abszorbensek vizsgálata
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont
RészletesebbenBiofizika szeminárium. Diffúzió, ozmózis
Biofizika szeminárium Diffúzió, ozmózis I. DIFFÚZIÓ ORVOSI BIOFIZIKA tankönyv: III./2 fejezet Részecskék mozgása Brown-mozgás Robert Brown o kísérlet: pollenszuszpenzió mikroszkópos vizsgálata o megfigyelés:
RészletesebbenJavítókulcs (Kémia emelt szintű feladatsor)
Javítókulcs (Kémia emelt szintű feladatsor) I. feladat 1. A katalizátorok a kémiai reakciót gyorsítják azáltal, hogy az aktiválási energiát csökkentik, a reakció végén változatlanul megmaradnak. 2. Biológiai
RészletesebbenLézeres anyagmegmunkálás november 4.
Lézeres anyagmegmunkálás 9. november 4. Termodinamika - kinetika A termodinamika azt mondja meg, hogy egy termikusan indukált folyamat milyen valószínűséggel játszódik le. Azt, hogy a termodinamikai lehetőségek
RészletesebbenKérdések és feladatok a Bevezetés az anyagtudományba kurzus anyagához
Kérdések és feladatok a Bevezetés az anyagtudományba kurzus anyagához Atomszerkezet és kémiai kötések Alapvető fogalmak, elektronok az atomokban 1. Mi a különbség az atomsúly és az atomtömeg között? 2.
RészletesebbenTematika. Az atomok elrendeződése Kristályok, rácshibák
Anyagtudomány 2013/14 Kristályok, rácshibák Dr. Szabó Péter János szpj@eik.bme.hu Tematika 1. hét: Bevezetés. 2. hét: Kristályok, rácshibák. 3. hét: Ötvözetek. 4. hét: Mágneses és elektromos anyagok. 5.
RészletesebbenHŐKEZELÉS FÉMTANI ALAPJAI
HŐKEZELÉS FÉMTANI ALAPJAI ANYAGMÉRNÖK MESTERKÉPZÉS HŐKEZELŐ SZAKIRÁNY TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR FÉMTANI, KÉPLÉKENYALAKÍTÁSI ÉS NANOTECHNOLÓGIAI INTÉZET
RészletesebbenRadioaktív nyomjelzés a fizikai kémiában
Rdioktív nyojelzés fiziki kéiábn Rdioktív nyojelzés fiziki kéiábn Oldékonyság eghtározás Hevesy: PbS oldékonyságánk eghtározás Pb ( NO 3 ) 0 PbS fjlgos ktivitás ugynnnyi szilárd ill. oldott állpotbn: /=áll.
RészletesebbenFELÜLETI HIBAJELENSÉGEK ELEKTRONIKUS ESZKÖZÖKBEN (NNA-P2-T2) PEJ BESZÁMOLÓ
FELÜLETI HIBAJELENSÉGEK ELEKTRONIKUS ESZKÖZÖKBEN (NNA-P2-T2) BESZÁMOLÓ Dr. Illés Balázs Témavezető Budapest 2011. november 17. Nanofizika, nanotechnológia és anyagtudomány Résztvevők: Horváth Barbara (doktorjelölt),
RészletesebbenMakroszkópos tulajdonságok, jelenségek, közvetlenül mérhető mennyiségek leírásával foglalkozik (például: P, V, T, összetétel).
Mire kell? A mindennapi gyakorlatban előforduló jelenségek (például fázisátalakulások, olvadás, dermedés, párolgás) értelmezéséhez, kvantitatív leírásához. Szerkezeti anyagok tulajdonságainak változása
RészletesebbenVIII. előadás március 25.
Bevezetés s az anyagtudományba nyba VIII. előadás 2010. március 25. A diszlokáci ciók k mozgása 1/21 Diszlokációk és képlékeny deformáció Köbös és hexagonális fémek képlékeny deformáció képlékeny nyírás
RészletesebbenZárójelentés. a Nanokristályos anyagok mikroszerkezete és mechanikai tulajdonságai cím OTKA pályázat (F47057) eredményeir(l. Témavezet: Gubicza Jen
Zárójelentés a Nanokristályos anyagok mikroszerkezete és mechanikai tulajdonságai cím OTKA pályázat (F4757) eredményeir(l Témavezet: Gubicza Jen A pályázat munkatervének megfelelen elssorban nagymérték
RészletesebbenI. Atomszerkezeti ismeretek (9. Mozaik Tankönyv:10-30. oldal) 1. Részletezze az atom felépítését!
I. Atomszerkezeti ismeretek (9. Mozaik Tankönyv:10-30. oldal) 1. Részletezze az atom felépítését! Az atom az anyagok legkisebb, kémiai módszerekkel tovább már nem bontható része. Az atomok atommagból és
RészletesebbenElektromos vezetési tulajdonságok
Elektromos vezetési tulajdonságok Vezetési jelenségek (transzportfolyamatok) fenomenologikus leírása Termodinamikai hajtóerő: kémiai potenciál különbség: Egyensúlyban lévő rendszer esetén: = U TS δ = δx
RészletesebbenSEMMELWEIS EGYETEM. Biofizikai és Sugárbiológiai Intézet, Nanokémiai Kutatócsoport. TRANSZPORTFOLYAMATOK biológiai rendszerekben.
SEMMELWEIS EGYETEM Biofizikai és Sugárbiológiai Intézet, Nanokémiai Kutatósoport TRANSZPORTFOLYAMATOK biológiai rendszerekben Zrínyi Miklós egyetemi tanár, az MTA rendes tagja mikloszrinyi@gmail.om " Hol
RészletesebbenVas- karbon ötvözetrendszer
Vas- karbon ötvözetrendszer Vas- Karbon diagram Eltérések az eddig tárgyalt diagramokhoz képest a diagramot csak 6,67 C %-ig ábrázolják, bizonyos vonalak folyamatos, és szaggatott vonallal is fel vannak
RészletesebbenAz anyagok mágneses tulajdonságai
BME, Anyagtudomány és Technológia Tanszék Dr. Mészáros István Mágneses tulajdonságok, mágneses anyagok Előadásvázlat 2013. 1 Az anyagok mágneses tulajdonságai Alkalmazási területek Jelentőségük (lágy:
RészletesebbenAlumínium és ötvözeteinek hegesztése
Budapesti Műszaki és Gazdaságtudományi Egyetem Alumínium és ötvözeteinek hegesztése Dr. Palotás Béla Mechanikai Technológia és Anyagszerkezettani Tanszék Hegesztés előadások Szerző: dr. Palotás Béla 1
RészletesebbenSzilárd anyagok mechanikája. Karádi Kristóf Fogorvosi biofizika Biofizikai Intézet, PTE ÁOK
Szilárd anyagok mechanikája Karádi Kristóf Fogorvosi biofizika Biofizikai Intézet, PTE ÁOK 2016. 10. 15. Fogak esetén a legközvetlenebb terhelés típus mindig mechanikai: az élelmet mechanikai módon szedi
RészletesebbenDeformáció hatása a hidrogéntárolás tulajdonságaira Mg-alapú amorf ötvözetben
Deformáció hatása a hidrogéntárolás tulajdonságaira Mg-alapú amorf ötvözetben Révész Ádám Kis-Tóth Ágnes Eötvös Loránd Tudományegyetem Anyagfizikai Tanszék Visegrád, 2012. január 18-20 TÁMOP-4.2.1/B-09/1/KMR-2010-0003
RészletesebbenA metastabilis Fe-Fe 3 C ikerdiagram (Heyn - Charpy - diagram)
A metastabilis Fe-Fe 3 C ikerdiagram (Heyn - Charpy - diagram) A vas-karbon egyensúlyi diagram alapvető fontosságú a vasötvözetek tárgyalásánál. Az Fe-C ötvözetekre vonatkozó ismereteket általában kettős
RészletesebbenKépalkotás a pásztázó elektronmikroszkóppal
1 Képalkotás a pásztázó elektronmikroszkóppal Anton van Leeuwenhoek (1632-1723, Delft) Havancsák Károly, 2011. január FEI Quanta 3D SEM/FIB 2 A TÁMOP pályázat eddigi történései 3 Időrend A helyiség kialakítás
RészletesebbenAlumínium ötvözetek aszimmetrikus hengerlése
A Miskolci Egyetemen működő tudományos képzési műhelyek összehangolt minőségi fejlesztése TÁMOP-4.2.2/B-10/1-2010-0008 Tehetségeket gondozunk! Alumínium ötvözetek aszimmetrikus hengerlése 2011. November
Részletesebben2 59 1 3 4 5 6 7 8 99 10 11 12 13 14 New Transit Van 15 16 New Transit Van 17 18 New Transit Van 19 20 New Transit Van 21 22 23 24 25 [Nm] 370 [kw] [PS] 110 150 [Nm] 475 [kw] [PS] 180 245 [Nm] 250 [kw]
RészletesebbenA visszaszórt elektrondiffrakció alkalmazása az anyagvizsgálatban
A visszaszórt elektrondiffrakció alkalmazása az anyagvizsgálatban Bevezetés Szabó Péter János BME Anyagtudomány és Technológia Tanszék 1111 Budapest, Goldmann tér 3., V2/153. szpj@eik.bme.hu Hagyományos
RészletesebbenVÁLASZ Beke Dezsőnek a fizikai tudományok doktorának az
VÁLASZ Beke Dezsőnek a fizikai tudományok doktorának az OXIGÉN ÉS SZÉN REAKCIÓK, VALAMINT FÉMES NYOMELEMEK HATÁSAI DISZPERZIÓSAN KEMÉNYÍTETT VOLFRÁMÖTVÖZETEK MECHANIKAI TULJADONSÁGAIRA című MTA doktori
RészletesebbenHősokk hatására bekövetkező szövetszerkezeti változások vizsgálata ólommal szennyezett forraszanyag esetén.
Hősokk hatására bekövetkező szövetszerkezeti változások vizsgálata ólommal szennyezett forraszanyag esetén. Készítette: Molnár Alíz Konzulensek: Dr. Szopkó Richárd, Dr. Gácsi Zoltán, Dr. Gergely Gréta
RészletesebbenKétalkotós ötvözetek. Vasalapú ötvözetek. Egyensúlyi átalakulások.
Kétalkotós ötvözetek. Vasalapú ötvözetek. Egyensúlyi átalakulások. dr. Fábián Enikő Réka fabianr@eik.bme.hu BMEGEMTAGM3-HŐKEZELÉS 2016/2017 Kétalkotós ötvözetrendszerekkel kapcsolatos alapfogalmak Az alkotók
RészletesebbenEgyetemi doktori (PhD) értekezés tézisei. Diffúzió és diffúzió kontrollált jelenségek vizsgálata fém/félvezetı nanorétegekben SNMS technikával
Egyetemi doktori (PhD) értekezés tézisei Diffúzió és diffúzió kontrollált jelenségek vizsgálata fém/félvezetı nanorétegekben SNMS technikával Lakatos Ákos Témavezetı: Dr. Langer Gábor DEBRECENI EGYETEM
RészletesebbenBevezetés a lézeres anyagmegmunkálásba
Bevezetés a lézeres anyagmegmunkálásba FBN332E-1 Dr. Geretovszky Zsolt 2010. október 13. A lézeres l anyagmegmunkálás szempontjából l fontos anyagi tulajdonságok Optikai tulajdonságok Mechanikai tulajdonságok
RészletesebbenVégleges szakmai jelentés OTKA Posztdoktori Kutatási Pályázat
Végleges szakmai jelentés OTKA Posztdoktori Kutatási Pályázat Témavezető: Kovács Zsolt Téma: Amorf ötvözetek deformáció-mechanizmusai Kutatási időszak: 2004. október 1-től, 2007. szeptember 30-ig Szerződés
RészletesebbenTextíliák felületmódosítása és funkcionalizálása nem-egyensúlyi plazmákkal
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Textíliák felületmódosítása és funkcionalizálása nem-egyensúlyi plazmákkal Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán
Részletesebben
