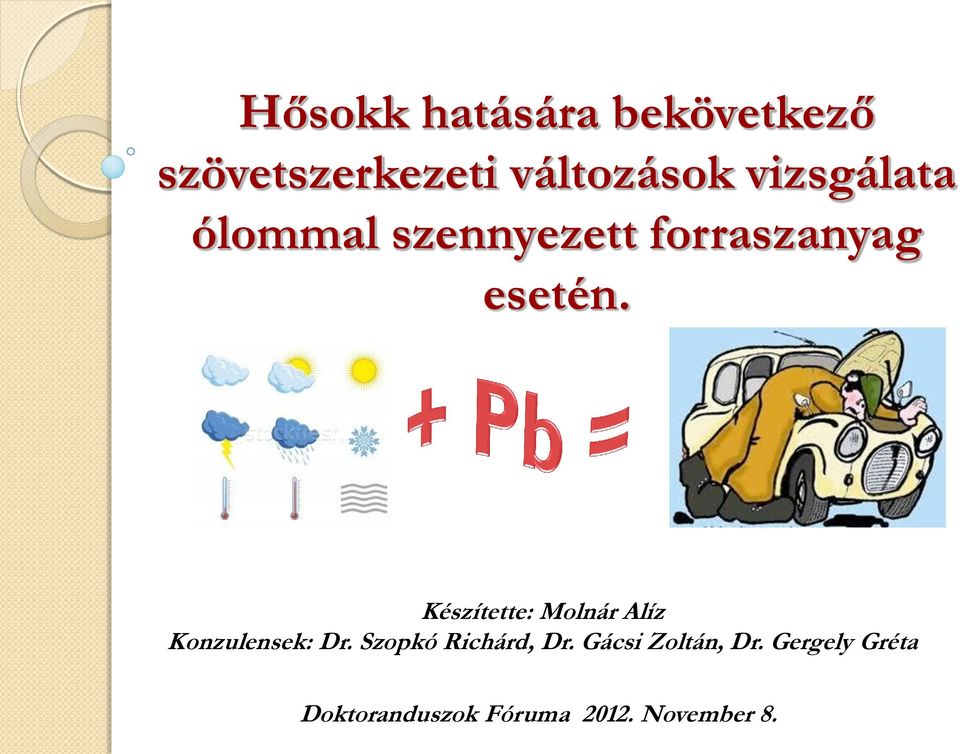

1 Hősokk hatására bekövetkező szövetszerkezeti változások vizsgálata ólommal szennyezett forraszanyag esetén. Készítette: Molnár Alíz Konzulensek: Dr. Szopkó Richárd, Dr. Gácsi Zoltán, Dr. Gergely Gréta Doktoranduszok Fóruma November 8.

Bevezetés: Miért forraszunk ólommentesen? Restriction of Hazardous Substances: RoHS Mi az oka az ólom száműzésének? Egyértelműen a környezetvédelem!

2 Bevezetés: Miért forraszunk ólommentesen? Restriction of Hazardous Substances: RoHS Mi az oka az ólom száműzésének? Egyértelműen a környezetvédelem! Alapvető elvárások az ólommentes forraszötvözettől: Tulajdonságai hasonlítsanak minél jobban a megszokott forraszötvözetekéhez SAC ötvözetek Megbízhatóság

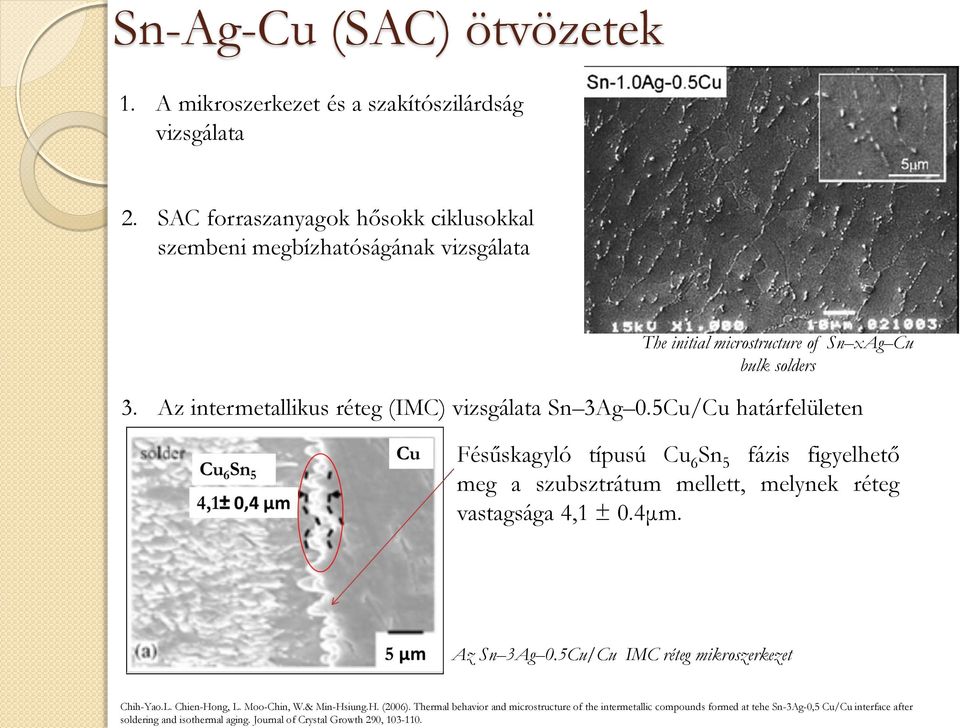

3 Sn-Ag-Cu (SAC) ötvözetek 1. A mikroszerkezet és a szakítószilárdság vizsgálata 2. SAC forraszanyagok hősokk ciklusokkal szembeni megbízhatóságának vizsgálata The initial microstructure of Sn xag Cu bulk solders 3. Az intermetallikus réteg (IMC) vizsgálata Sn 3Ag 0.5Cu/Cu határfelületen Fésűskagyló típusú Cu 6 Sn 5 fázis figyelhető meg a szubsztrátum mellett, melynek réteg vastagsága 4,1 ± 0.4μm. Az Sn 3Ag 0.5Cu/Cu IMC réteg mikroszerkezet Chih-Yao.L. Chien-Hong, L. Moo-Chin, W.& Min-Hsiung.H. (2006). Thermal behavior and microstructure of the intermetallic compounds formed at tehe Sn-3Ag-0,5 Cu/Cu interface after soldering and isothermal aging. Journal of Crystal Growth 290,

Az intermetallikus réteg (IMC) vizsgálata Sn 3Ag 0.

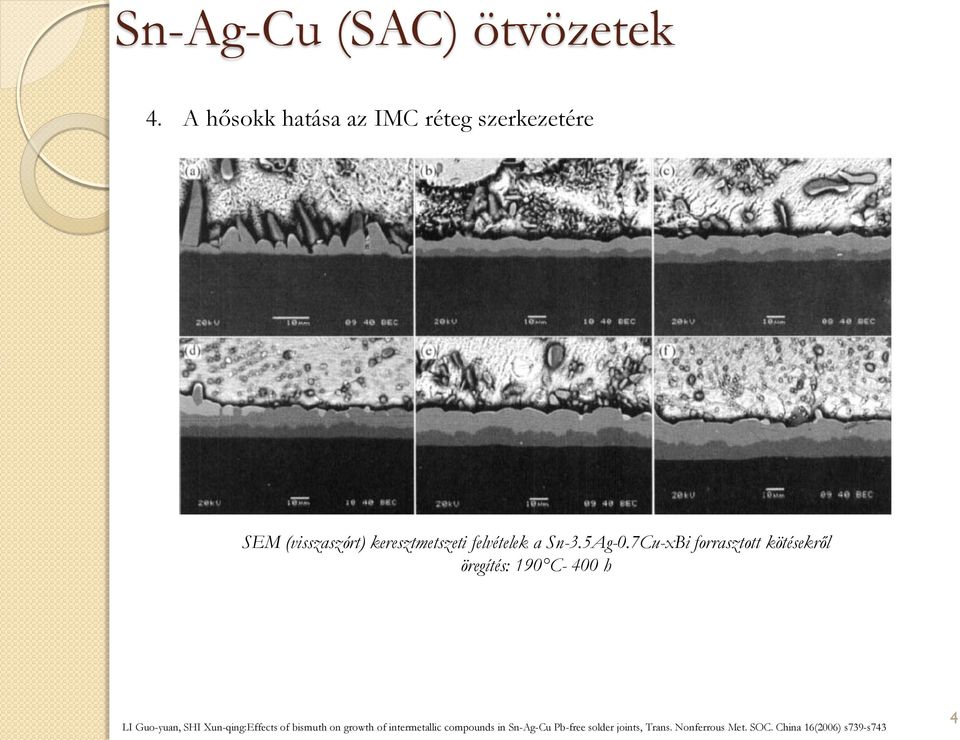

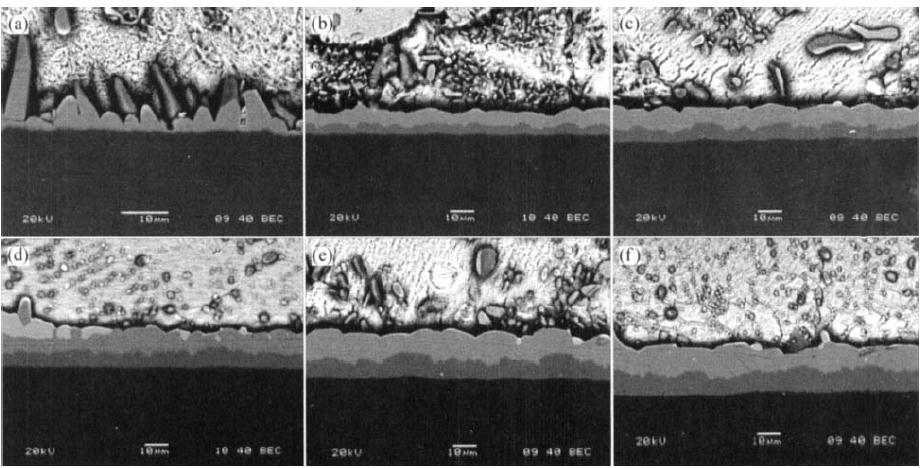

4 Sn-Ag-Cu (SAC) ötvözetek 4. A hősokk hatása az IMC réteg szerkezetére SEM (visszaszórt) keresztmetszeti felvételek a Sn-3.5Ag-0.7Cu-xBi forrasztott kötésekről öregítés: 190 C- 400 h LI Guo-yuan, SHI Xun-qing:Effects of bismuth on growth of intermetallic compounds in Sn-Ag-Cu Pb-free solder joints, Trans. Nonferrous Met. SOC. China 16(2006) s739-s743 4

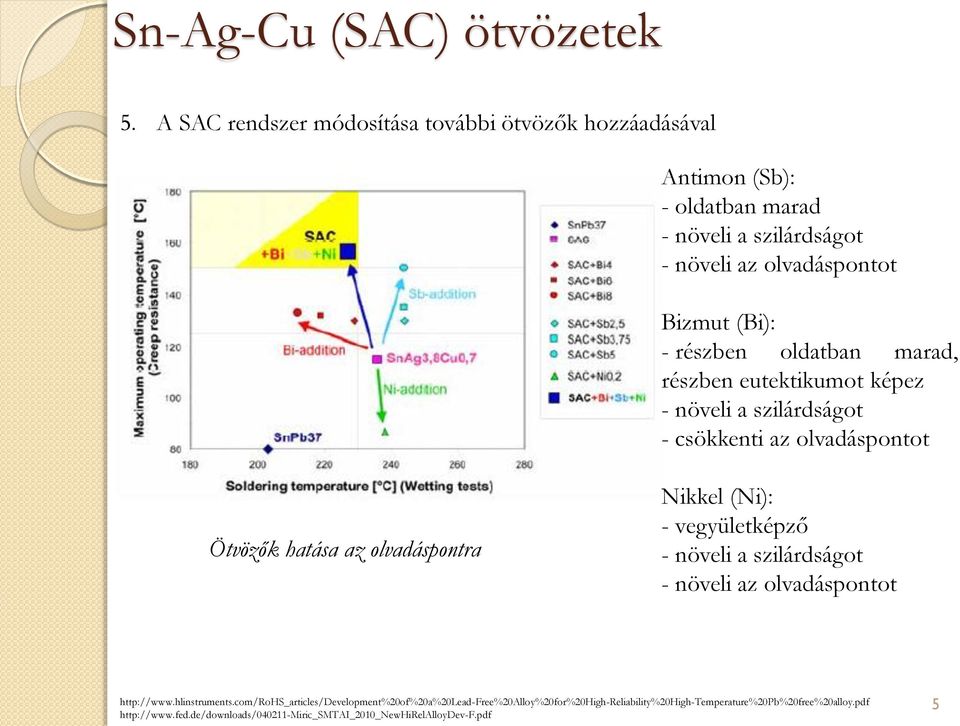

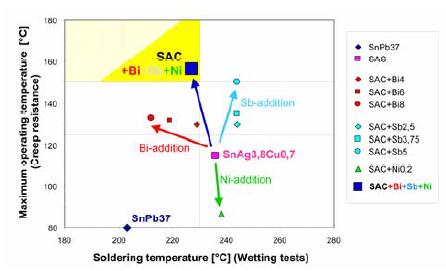

5 Sn-Ag-Cu (SAC) ötvözetek 5. A SAC rendszer módosítása további ötvözők hozzáadásával Ötvözők hatása az olvadáspontra Antimon (Sb): - oldatban marad - növeli a szilárdságot - növeli az olvadáspontot Bizmut (Bi): - részben oldatban marad, részben eutektikumot képez - növeli a szilárdságot - csökkenti az olvadáspontot Nikkel (Ni): - vegyületképző - növeli a szilárdságot - növeli az olvadáspontot 5

olvadáspontot Bizmut (Bi): - részben oldatban marad, részben eutektikumot képez - növeli a szilárdságot - csökkenti az olvadáspontot Nikkel (Ni): -

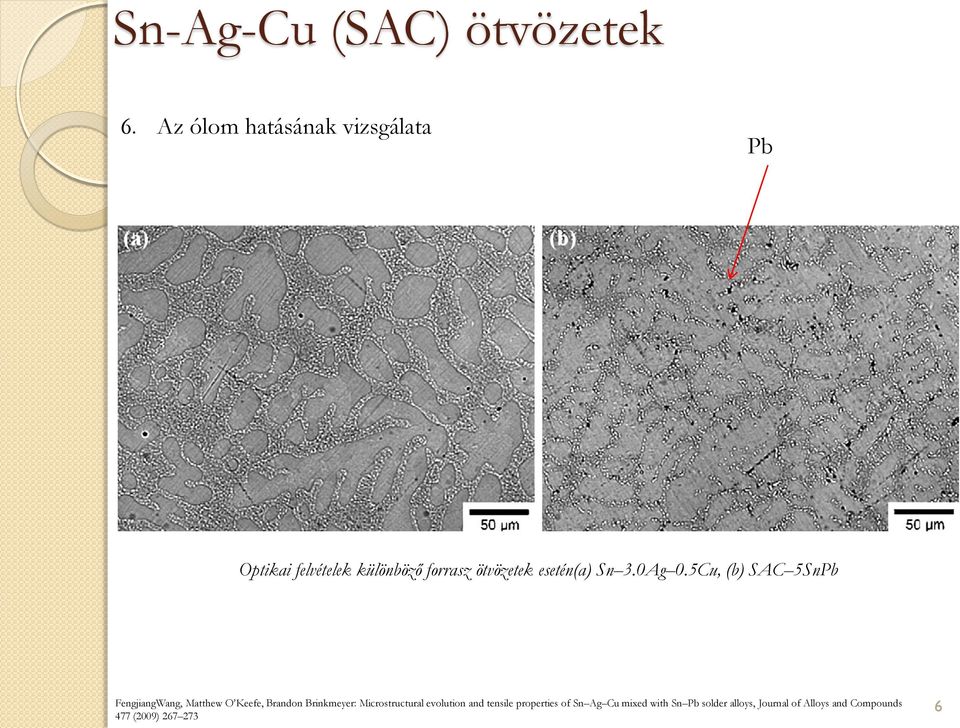

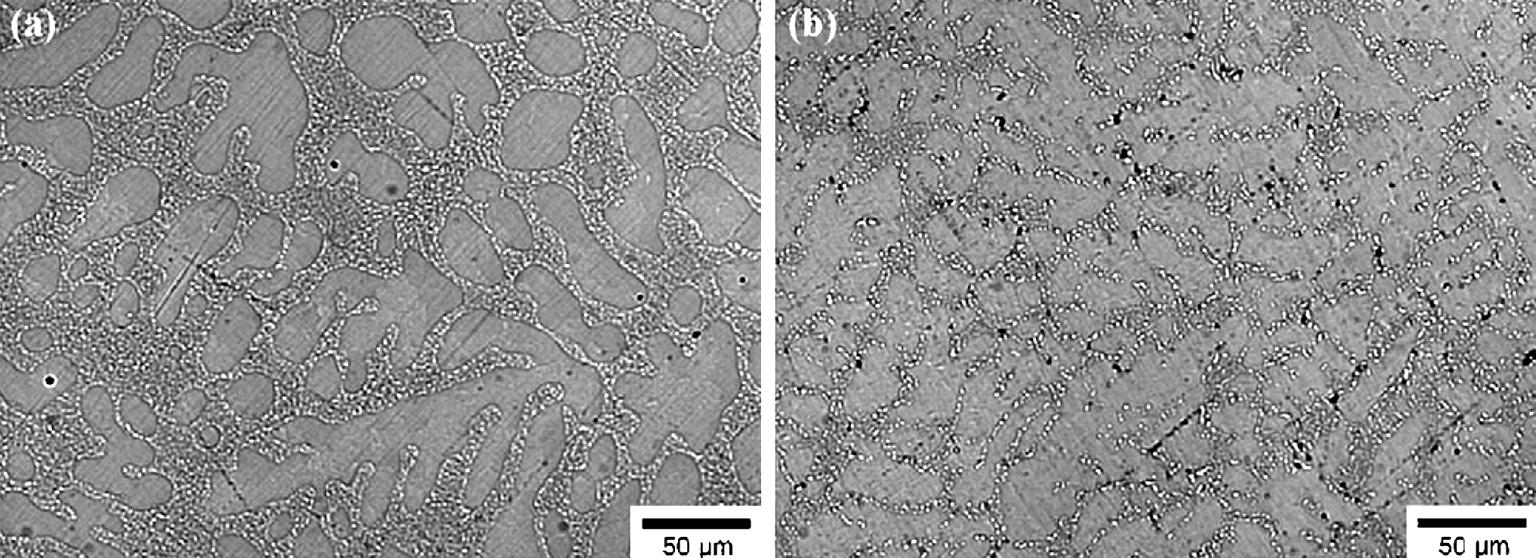

6 Sn-Ag-Cu (SAC) ötvözetek 6. Az ólom hatásának vizsgálata Pb Optikai felvételek különböző forrasz ötvözetek esetén(a) Sn 3.0Ag 0.5Cu, (b) SAC 5SnPb FengjiangWang, Matthew O Keefe, Brandon Brinkmeyer: Microstructural evolution and tensile properties of Sn Ag Cu mixed with Sn Pb solder alloys, Journal of Alloys and Compounds 477 (2009)

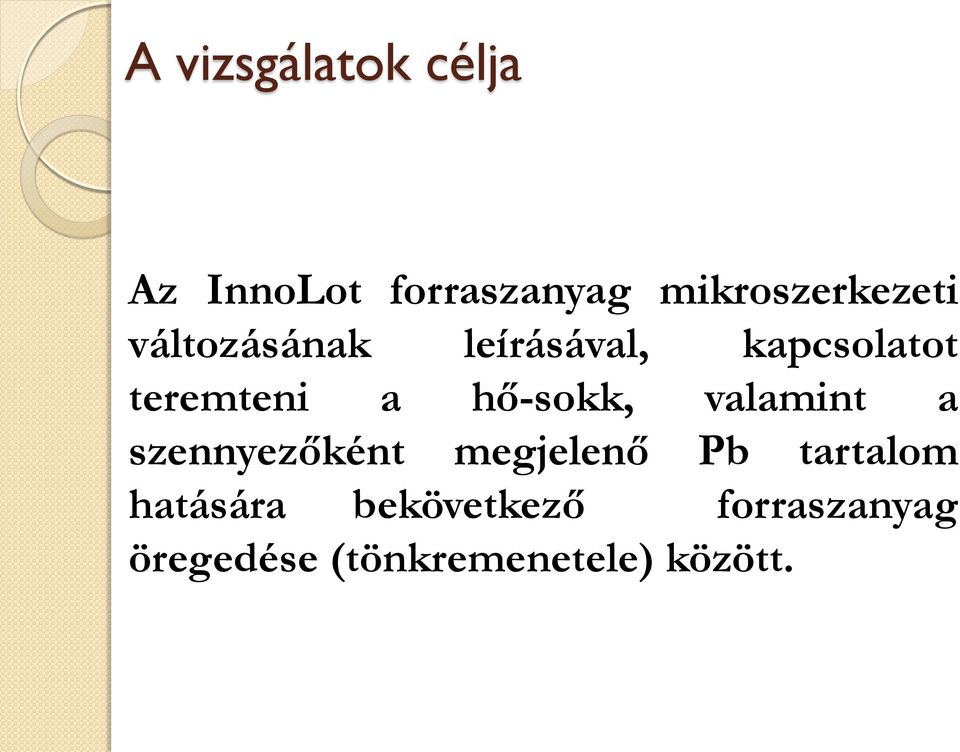

7 A vizsgálatok célja Az InnoLot forraszanyag mikroszerkezeti változásának leírásával, kapcsolatot teremteni a hő-sokk, valamint a szennyezőként megjelenő Pb tartalom hatására bekövetkező forraszanyag öregedése (tönkremenetele) között.

teremteni a hő-sokk, valamint a szennyezőként megjelenő Pb

Feladat terv Különböző mértékben szennyezett (5 különböző Pb tartalmú) InnoLot minták mikroszerkezeti tulajdonságainak vizsgálata különös tekintettel: 1.

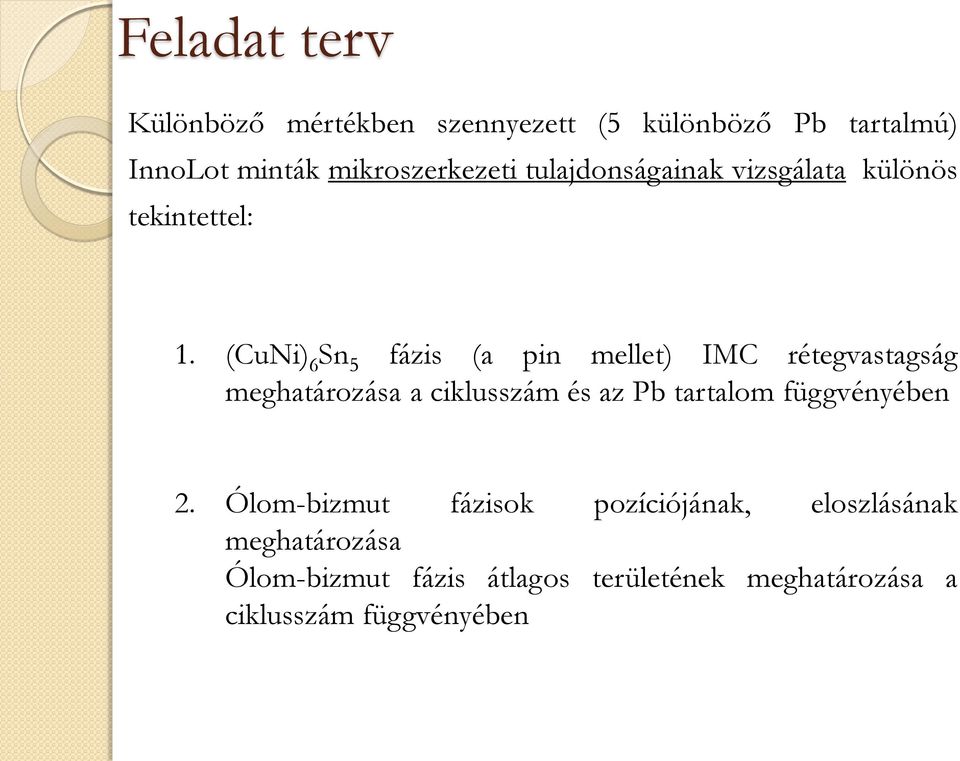

8 Feladat terv Különböző mértékben szennyezett (5 különböző Pb tartalmú) InnoLot minták mikroszerkezeti tulajdonságainak vizsgálata különös tekintettel: 1. (CuNi) 6 Sn 5 fázis (a pin mellet) IMC rétegvastagság meghatározása a ciklusszám és az Pb tartalom függvényében 2. Ólom-bizmut fázisok pozíciójának, eloszlásának meghatározása Ólom-bizmut fázis átlagos területének meghatározása a ciklusszám függvényében

(CuNi) 6 Sn 5 fázis (a pin mellet) IMC rétegvastagság meghatározása a ciklusszám és az Pb tartalom

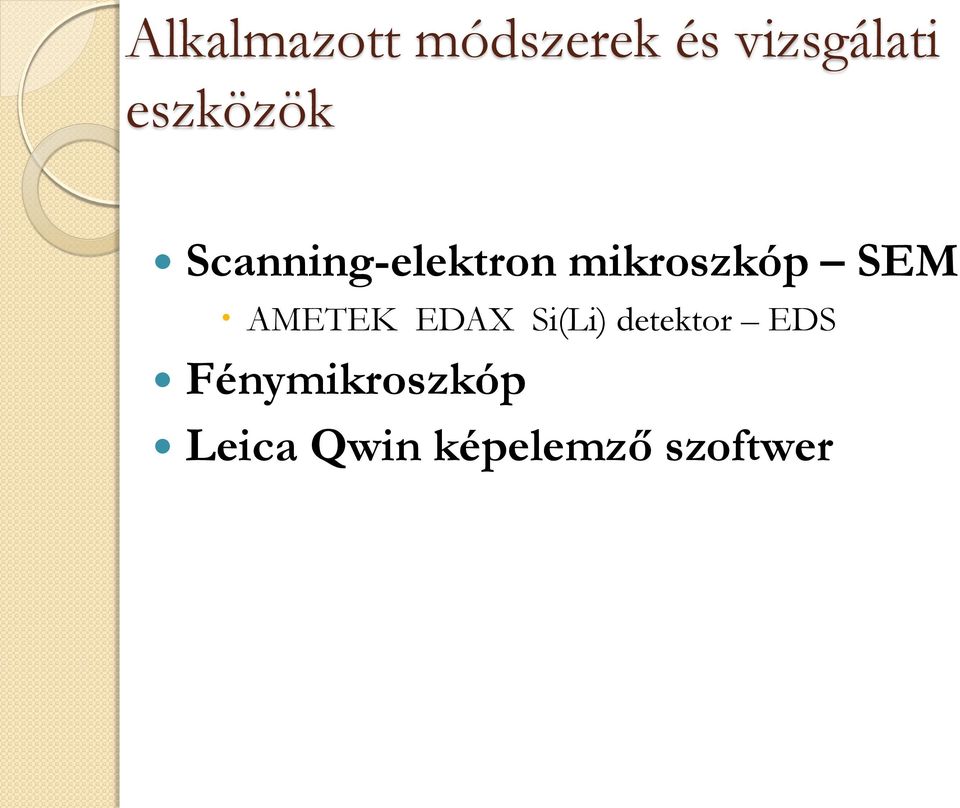

9 Alkalmazott módszerek és vizsgálati eszközök Scanning-elektron mikroszkóp SEM AMETEK EDAX Si(Li) detektor EDS Fénymikroszkóp Leica Qwin képelemző szoftwer

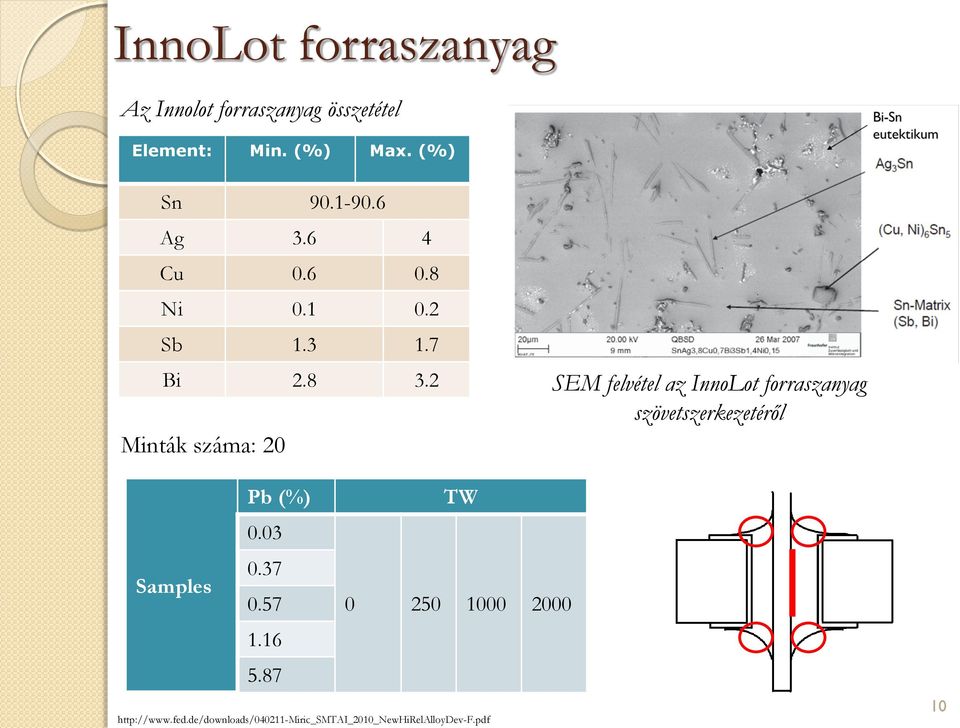

InnoLot forraszanyag Az Innolot forraszanyag összetétel Element: Min. (%) Max. (%) Sn 90.1-90.6 Ag 3.6 4 Cu 0.6 0.8 Ni 0.1 0.2 Sb 1.3 1.7 Bi 2.8 3.

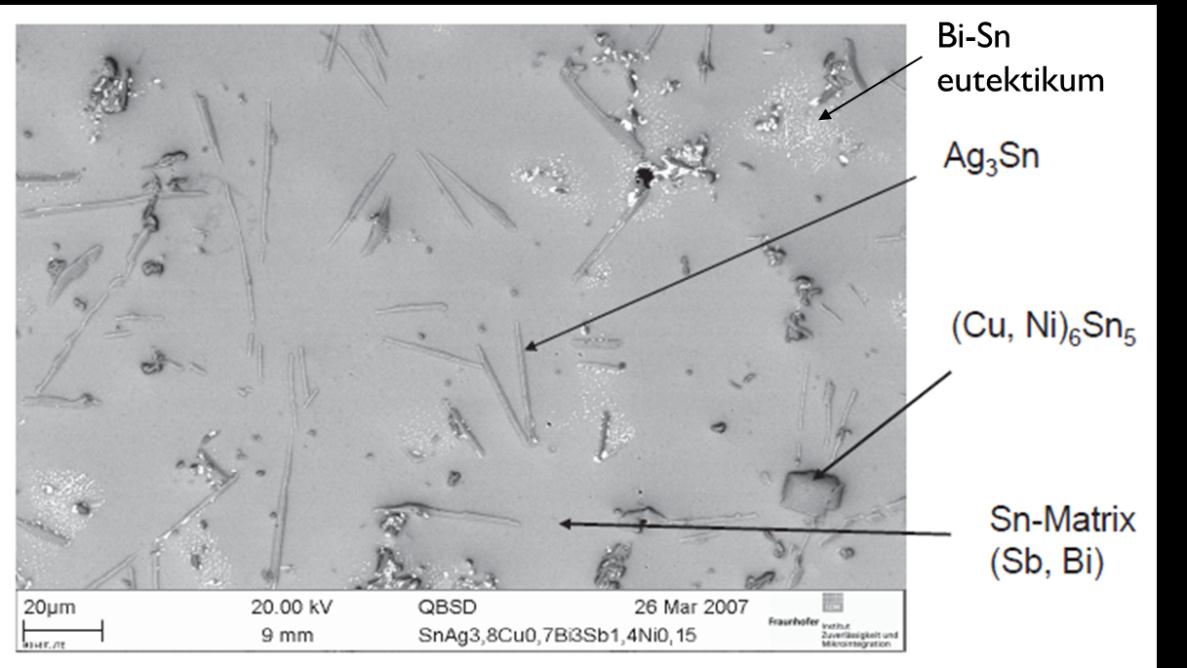

10 InnoLot forraszanyag Az Innolot forraszanyag összetétel Element: Min. (%) Max. (%) Sn Ag Cu Ni Sb Bi Minták száma: 20 SEM felvétel az InnoLot forraszanyag szövetszerkezetéről Pb (%) TW Samples

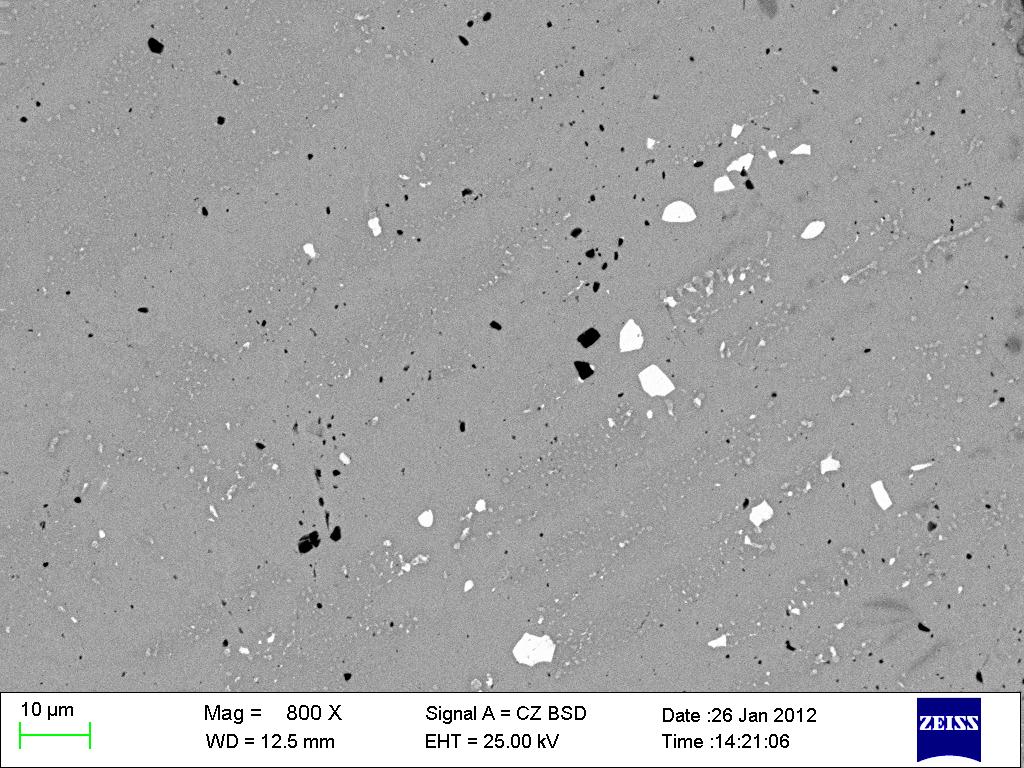

2 Minták száma: 20 SEM felvétel az InnoLot forraszanyag szövetszerkezetéről Pb (%) TW 0.

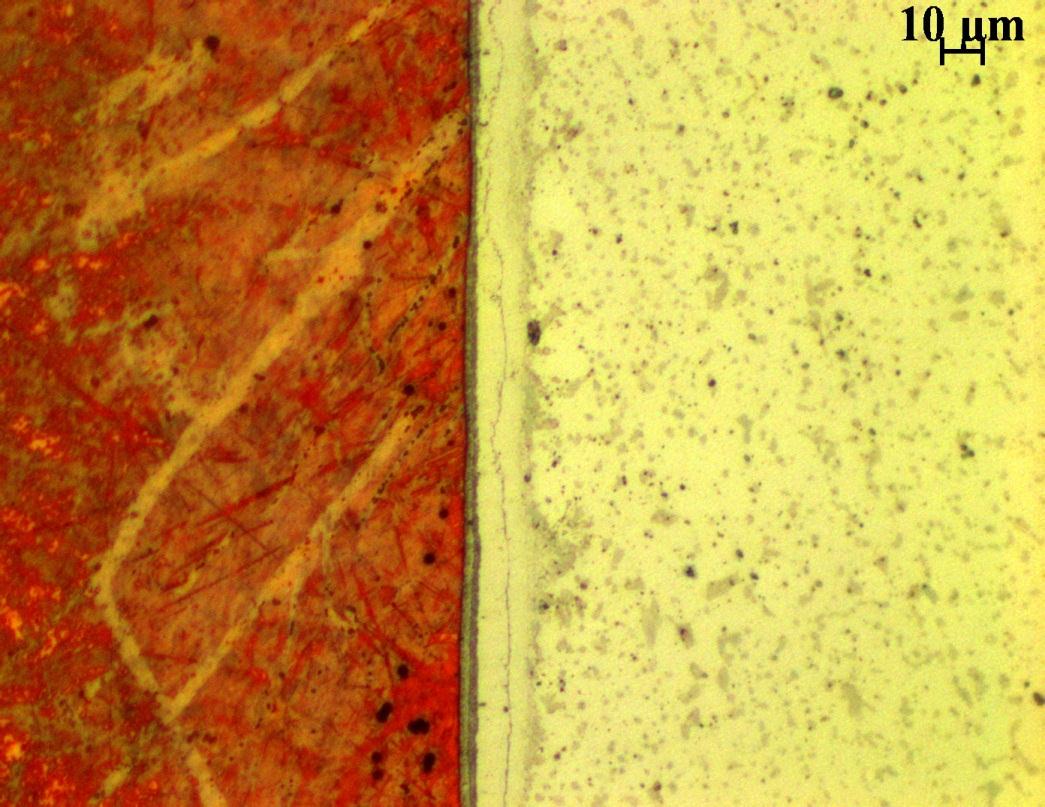

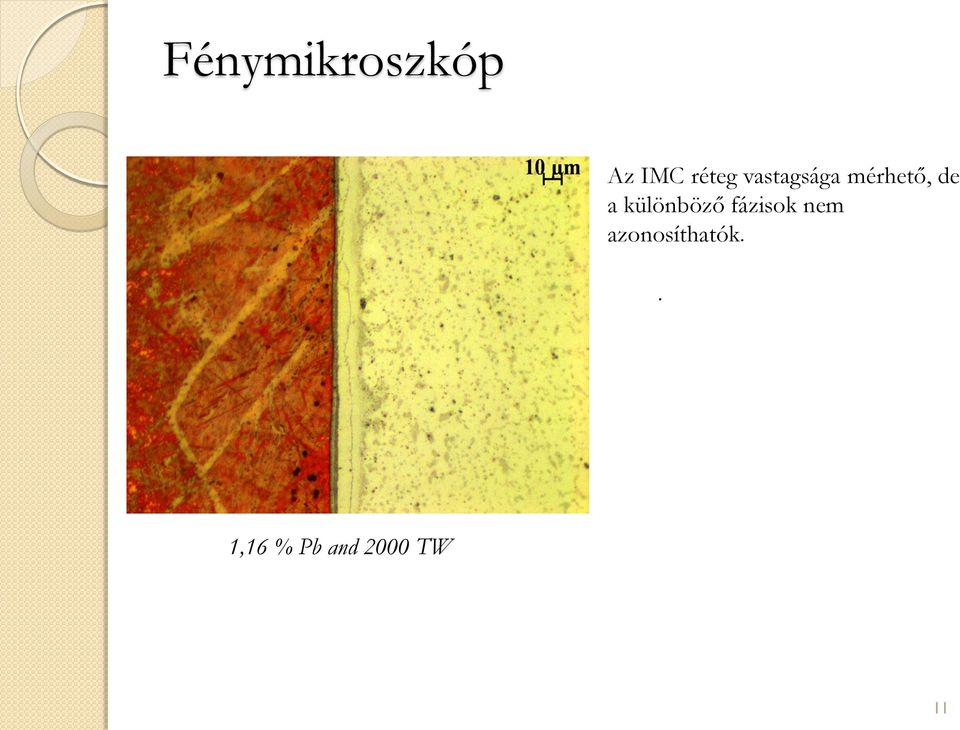

11 Fénymikroszkóp Az IMC réteg vastagsága mérhető, de a különböző fázisok nem azonosíthatók.. 1,16 % Pb and 2000 TW 11

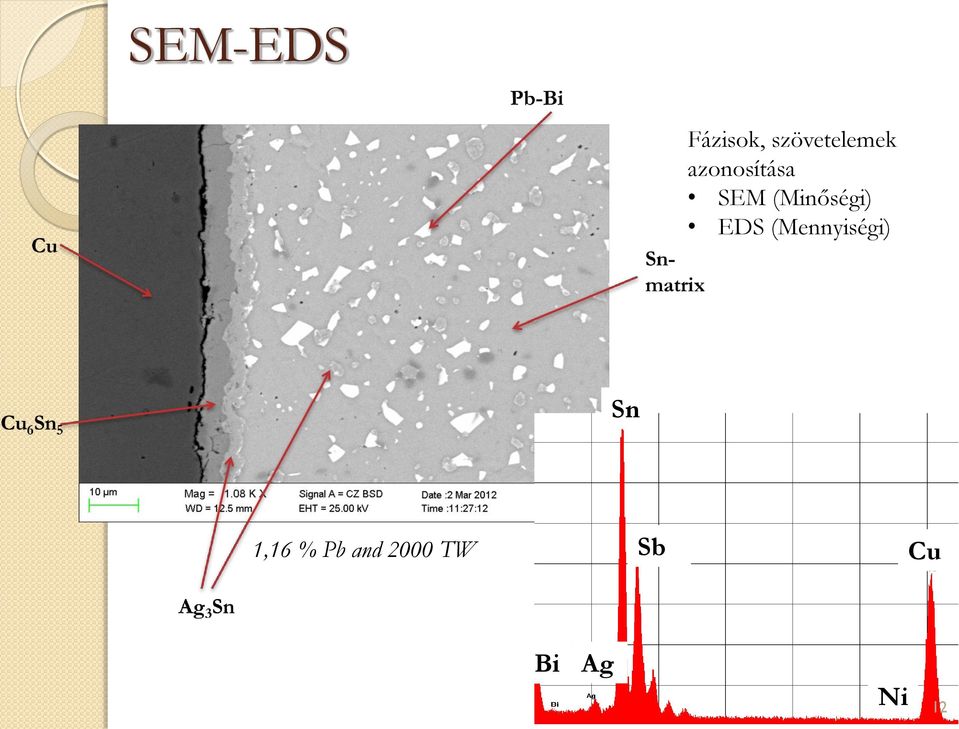

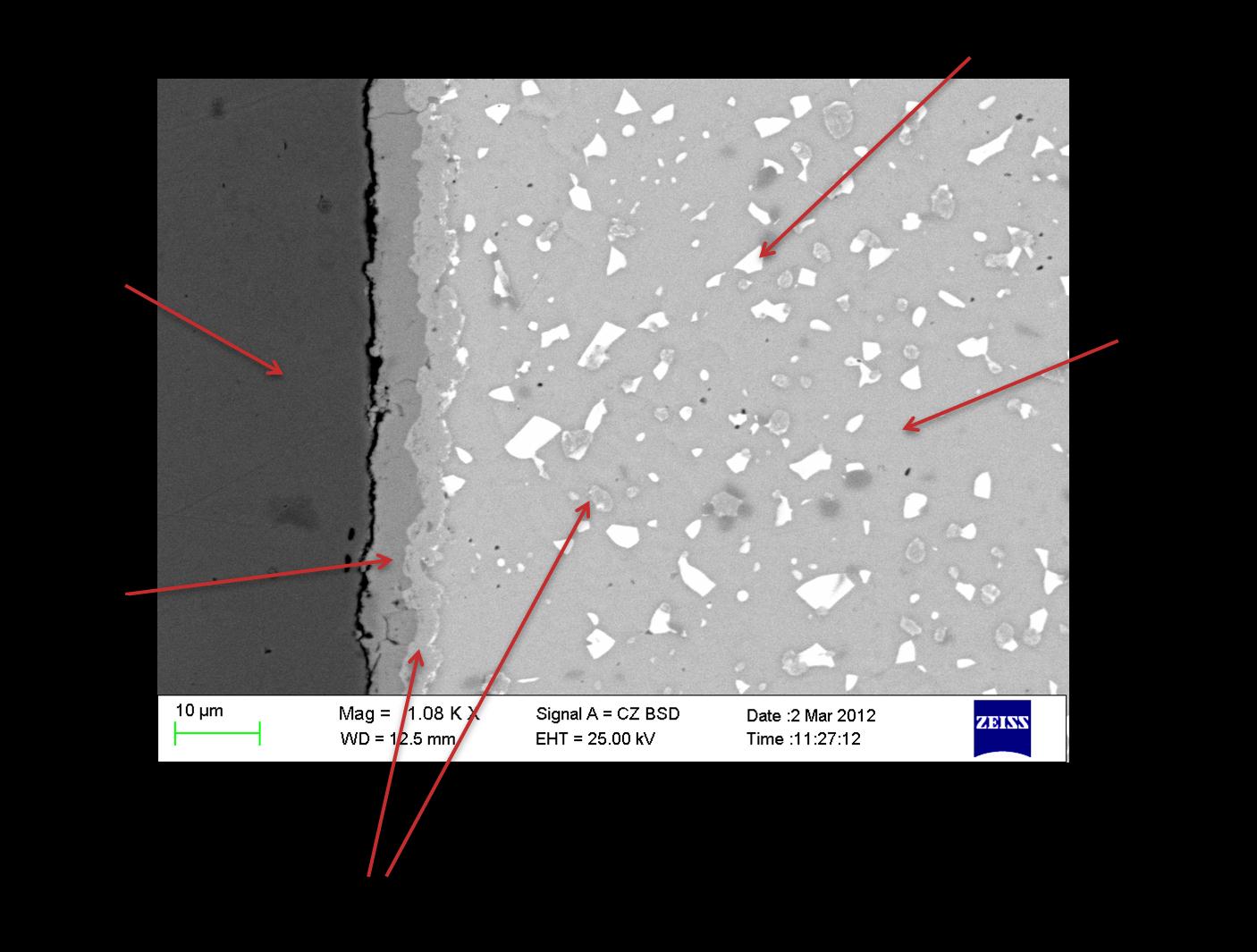

12 SEM-EDS Fázisok, szövetelemek azonosítása SEM (Minőségi) EDS (Mennyiségi) Sn 1,16 % Pb and 2000 TW Sb Cu Bi Ag Ni 12

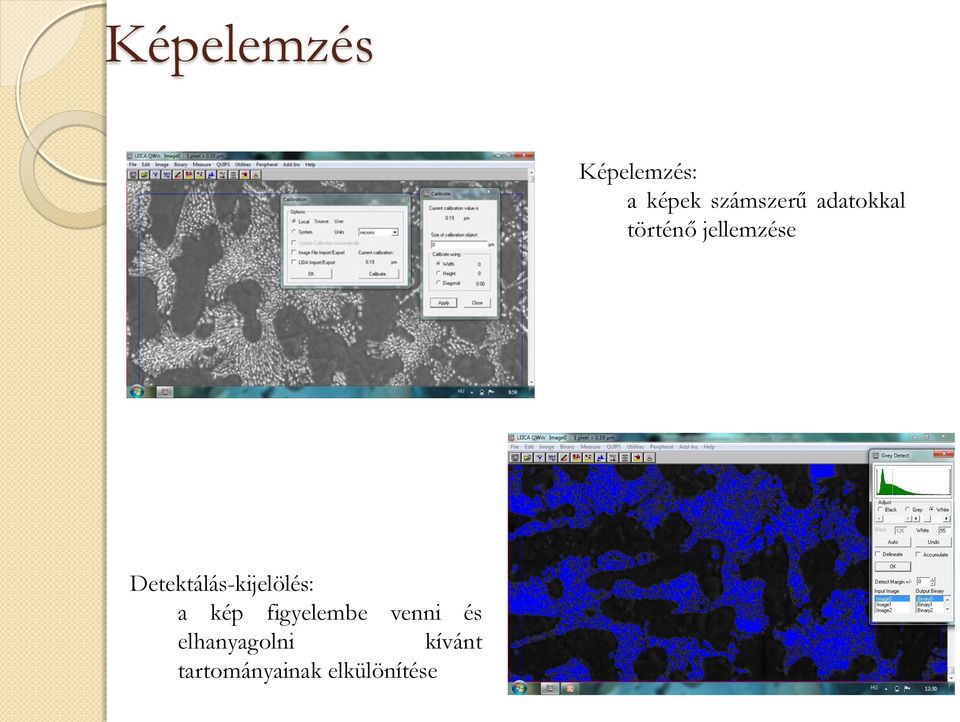

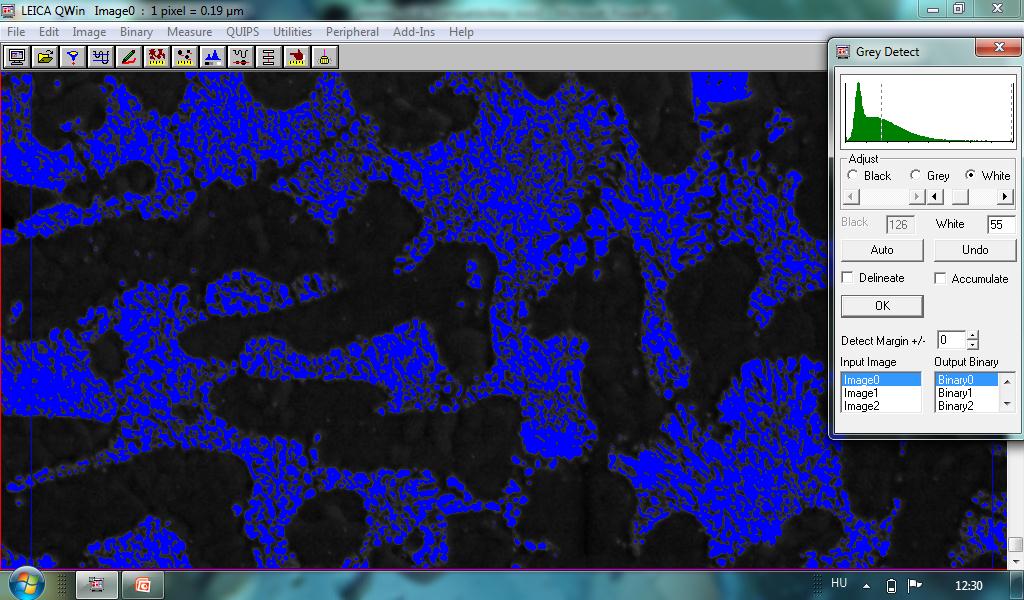

13 Képelemzés Képelemzés: a képek számszerű adatokkal történő jellemzése Detektálás-kijelölés: a kép figyelembe venni és elhanyagolni kívánt tartományainak elkülönítése

Az elvégzett vizsgálatok Chih-Yao, L., Chien-Hong, L., Moo-Chin, W., & Min-Hsiung, H. (2006). Thermal behavior and microstructure of the intermetallic compounds formed at the Sn 3Ag 0.

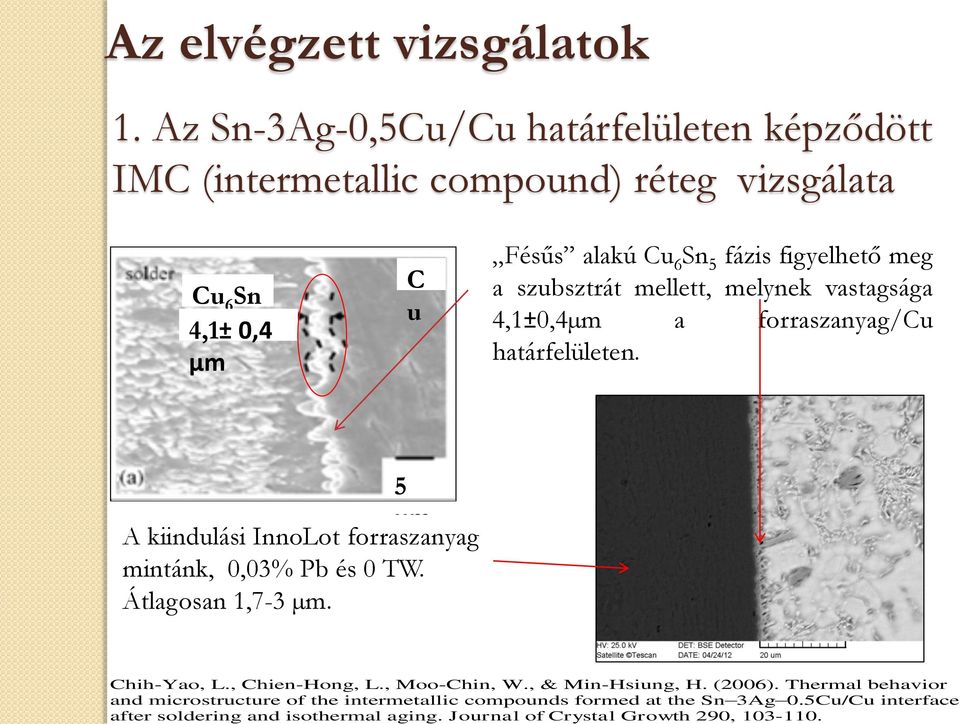

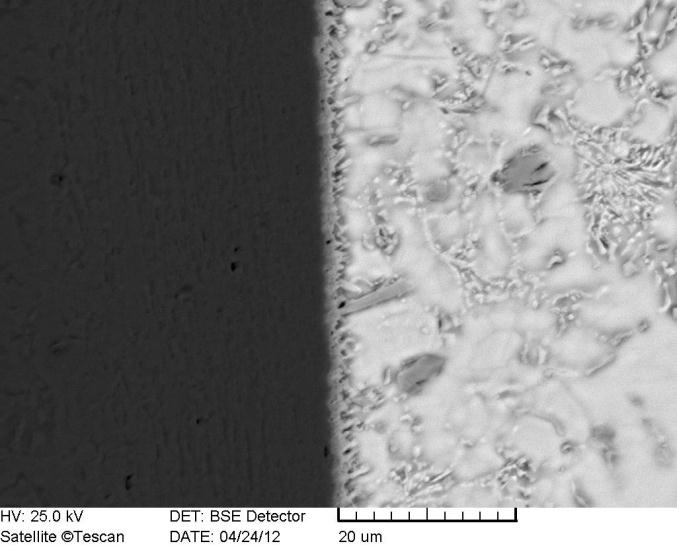

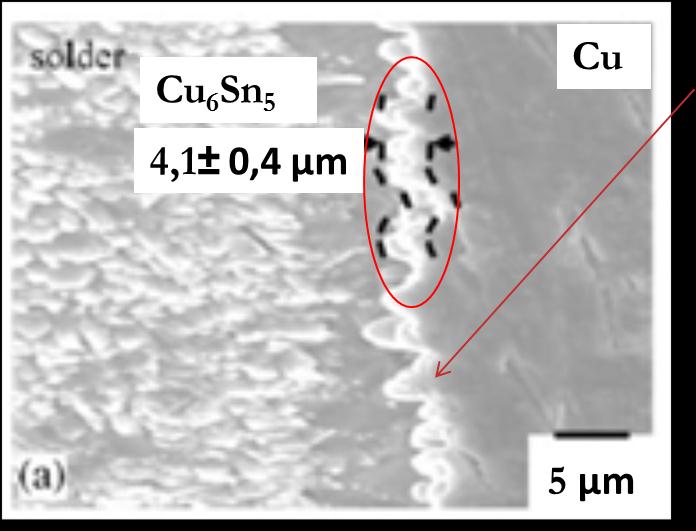

14 Az elvégzett vizsgálatok Chih-Yao, L., Chien-Hong, L., Moo-Chin, W., & Min-Hsiung, H. (2006). Thermal behavior and microstructure of the intermetallic compounds formed at the Sn 3Ag 0.5Cu/Cu interface after soldering and isothermal aging. Journal of Crystal Growth 290, Az Sn-3Ag-0,5Cu/Cu határfelületen képződött IMC (intermetallic compound) réteg vizsgálata Cu 6 Sn 4,1± 5 0,4 µm C u Fésűs alakú Cu 6 Sn 5 fázis figyelhető meg a szubsztrát mellett, melynek vastagsága 4,1±0,4µm a forraszanyag/cu határfelületen. 5 µm A kiindulási InnoLot forraszanyag mintánk, 0,03% Pb és 0 TW. Átlagosan 1,7-3 µm.

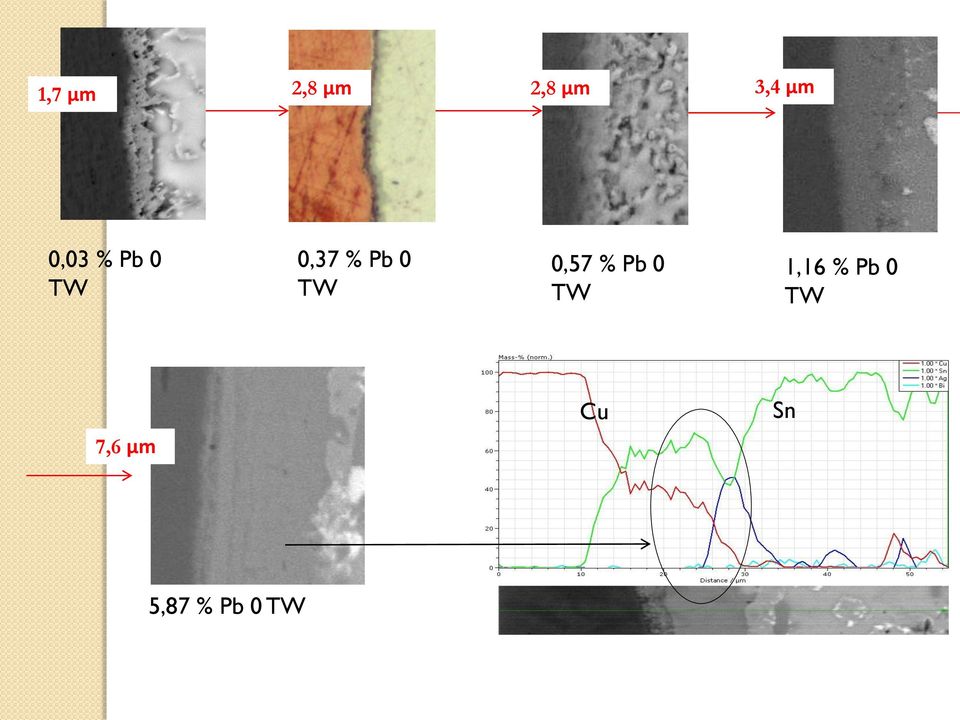

15 1,7 µm 2,8 µm 2,8 µm 3,4 µm 0,03 % Pb 0 TW 0,37 % Pb 0 TW 0,57 % Pb 0 TW 1,16 % Pb 0 TW Cu Sn 7,6 µm 5,87 % Pb 0 TW

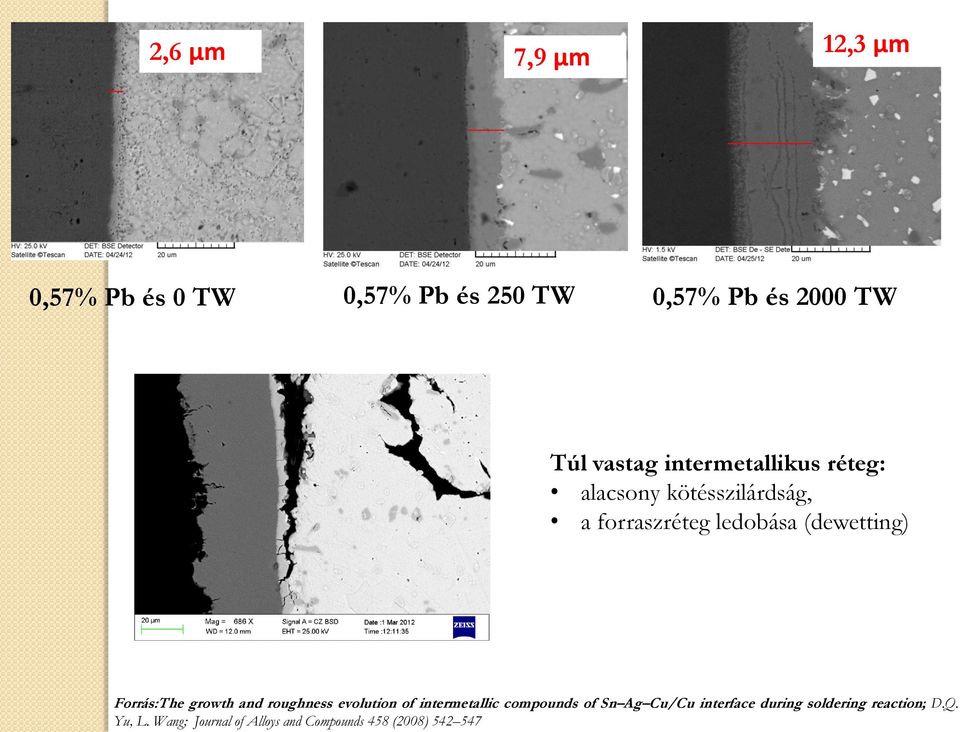

16 2,6 µm 7,9 µm 12,3 µm 0,57% Pb és 0 TW 0,57% Pb és 250 TW 0,57% Pb és 2000 TW Túl vastag intermetallikus réteg: alacsony kötésszilárdság, a forraszréteg ledobása (dewetting) Forrás:The growth and roughness evolution of intermetallic compounds of Sn Ag Cu/Cu interface during soldering reaction; D.Q. Yu, L. Wang; Journal of Alloys and Compounds 458 (2008)

Forrás:The growth and roughness evolution of intermetallic compounds of Sn Ag Cu/Cu

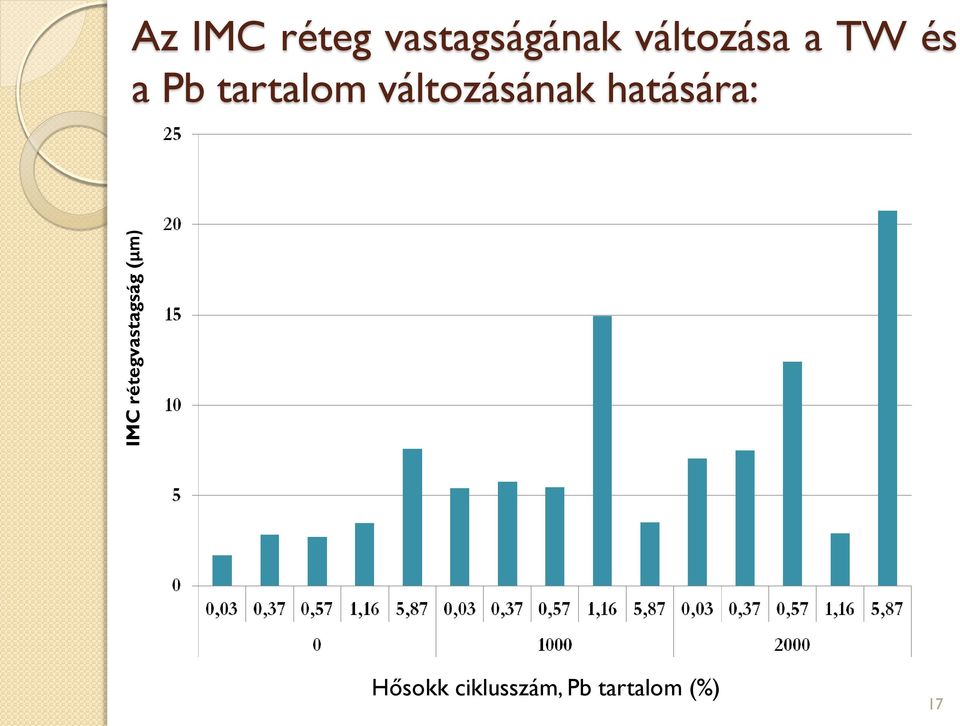

17 IMC rétegvastagság (µm) Az IMC réteg vastagságának változása a TW és a Pb tartalom változásának hatására: Hősokk ciklusszám, Pb tartalom (%) 17

2. Pb-Bi fázisok vizsgálata Terület ( µm 2 ) Mérés képelemzővel Pb-Bi fázisok területének változása 1000

16% Pb and 0 TW 1 0,03 0,57 1,16 5,87 Pb (%) Ólom-bizmut fázis átlagos terület versus TW ciklusszám: Az

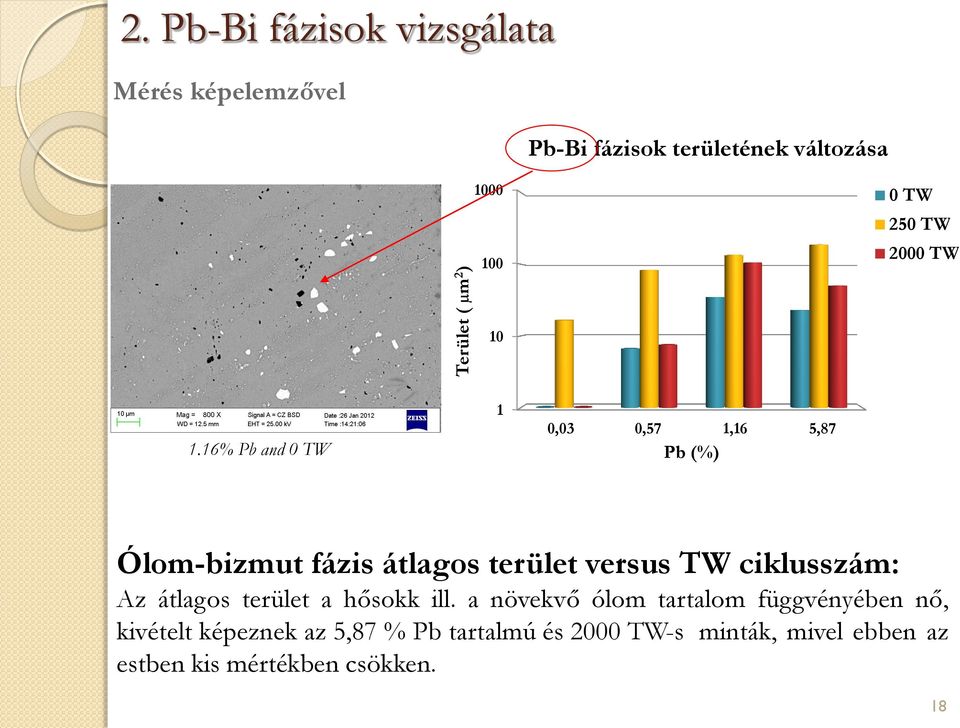

18 2. Pb-Bi fázisok vizsgálata Terület ( µm 2 ) Mérés képelemzővel Pb-Bi fázisok területének változása TW 250 TW 2000 TW % Pb and 0 TW 1 0,03 0,57 1,16 5,87 Pb (%) Ólom-bizmut fázis átlagos terület versus TW ciklusszám: Az átlagos terület a hősokk ill. a növekvő ólom tartalom függvényében nő, kivételt képeznek az 5,87 % Pb tartalmú és 2000 TW-s minták, mivel ebben az estben kis mértékben csökken. 18

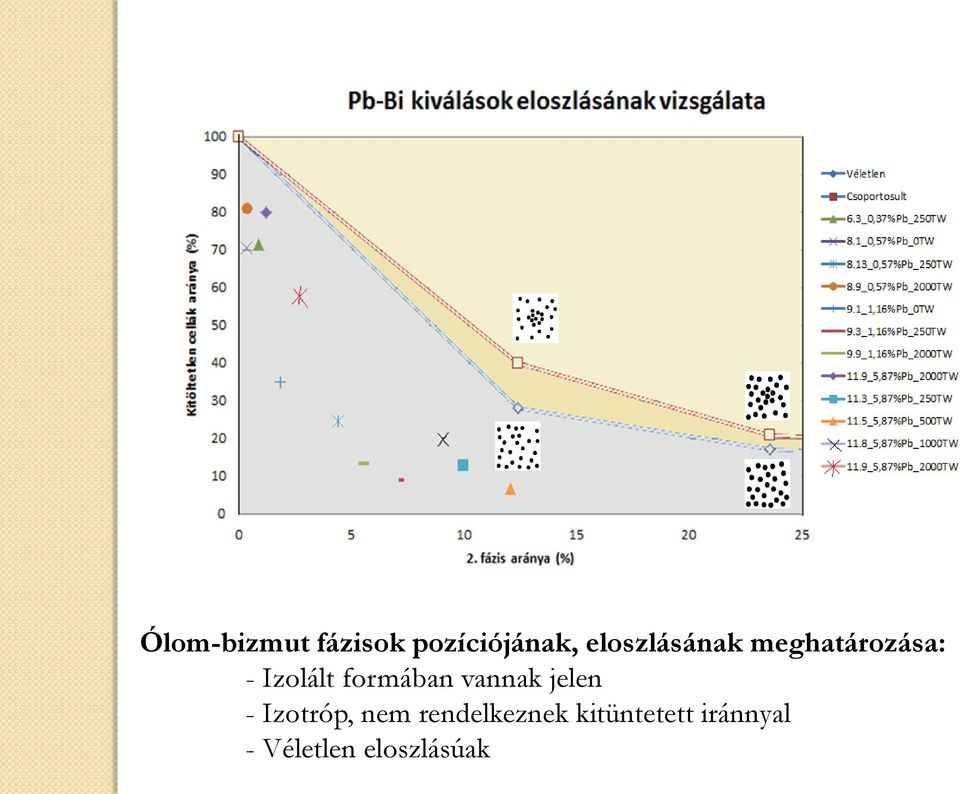

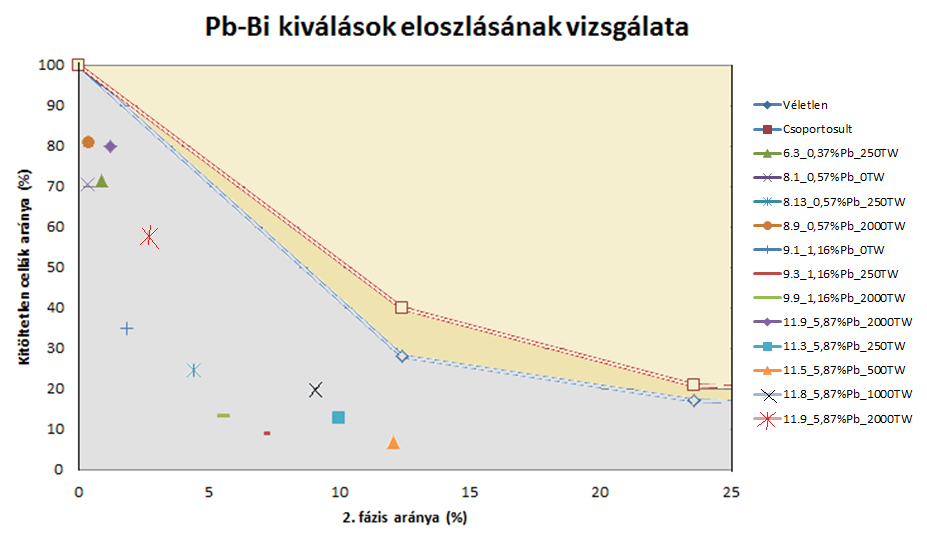

19 Ólom-bizmut fázisok pozíciójának, eloszlásának meghatározása: - Izolált formában vannak jelen - Izotróp, nem rendelkeznek kitüntetett iránnyal - Véletlen eloszlásúak

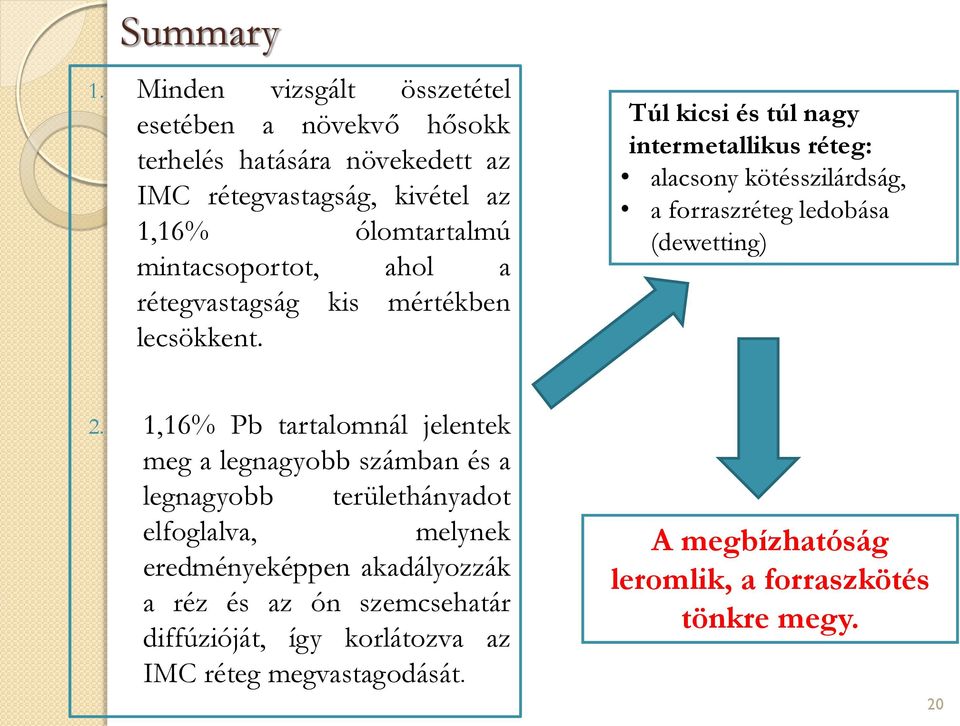

20 Summary 1. Minden vizsgált összetétel esetében a növekvő hősokk terhelés hatására növekedett az IMC rétegvastagság, kivétel az 1,16% ólomtartalmú mintacsoportot, ahol a rétegvastagság kis mértékben lecsökkent. Túl kicsi és túl nagy intermetallikus réteg: alacsony kötésszilárdság, a forraszréteg ledobása (dewetting) 2. 1,16% Pb tartalomnál jelentek meg a legnagyobb számban és a legnagyobb területhányadot elfoglalva, melynek eredményeképpen akadályozzák a réz és az ón szemcsehatár diffúzióját, így korlátozva az IMC réteg megvastagodását. A megbízhatóság leromlik, a forraszkötés tönkre megy. 20

mintacsoportot, ahol a rétegvastagság kis mértékben lecsökkent.

21 Összefoglalás Az általam elvégzett vizsgálatok egy összefüggő képet adnak a mikroszerkezet változásáról a hősokk-teszteket követően, valamint információt nyújtanak azzal kapcsolatban is, hogy mi várható, ha az ólommentes forraszanyagban különböző koncentrációban megjelenik a nem kívánt ólom. Abban az esetben, hogy ha az ólom tartalom 1,16% a legkedvezőtlenebb mikroszerkezeti tulajdonságokat kapjuk, nem csak az intermetallikus réteg kialakulása van akadályozva, hanem a forraszanyag mechanikai tulajdonságai is leromlanak. Ezek együttesen befolyásolják az élettartamot, melynek következménye a forrasztás idő előtti tönkremenetele.

22 Köszönöm a figyelmet!
