TÉMA ÉRTÉKELÉS TÁMOP-4.2.1/B-09/1/KMR (minden téma külön lapra) június május 31
|
|
- Mária Fábiánné
- 8 évvel ezelőtt
- Látták:
Átírás

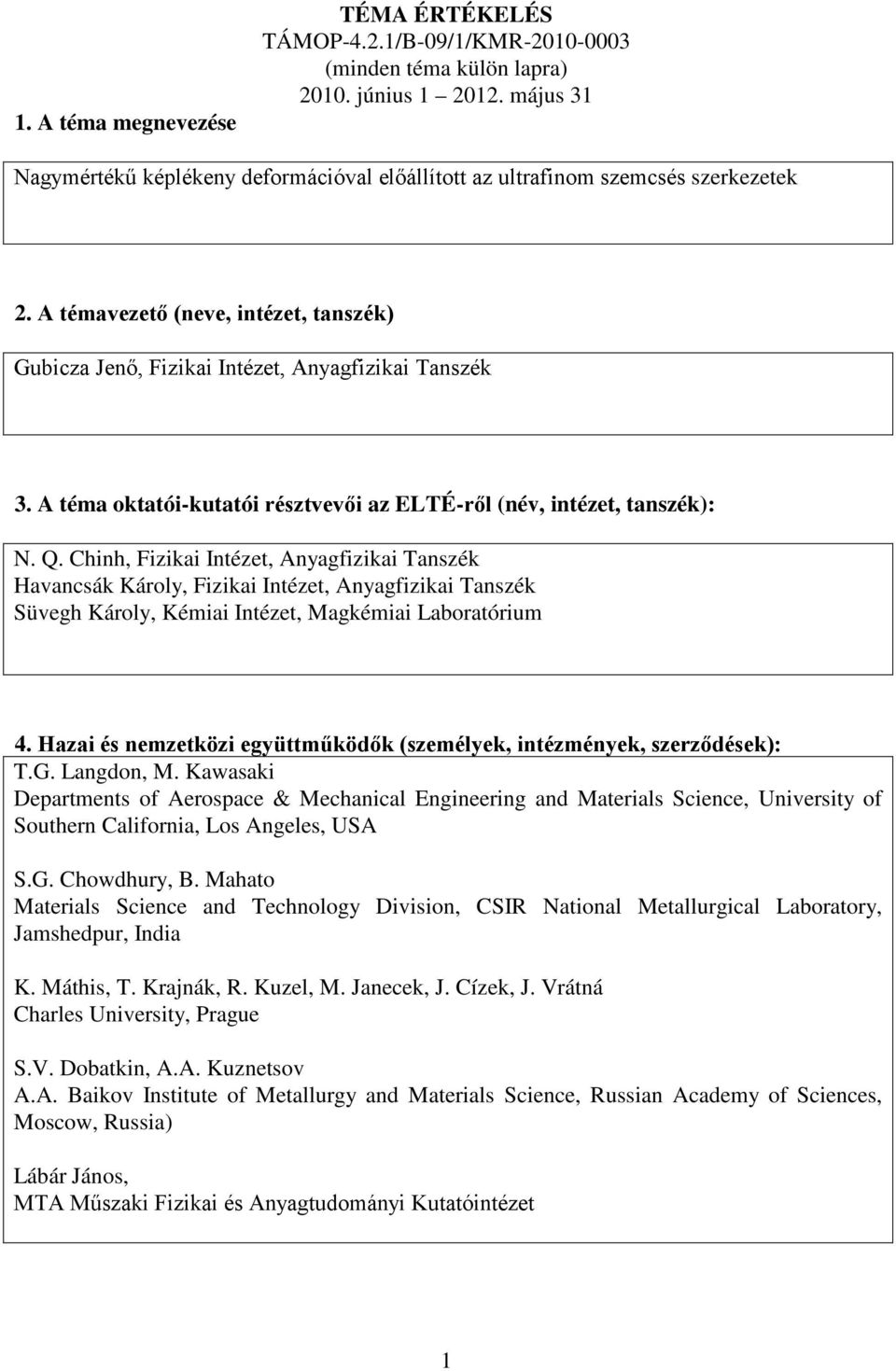

1 1. A téma megnevezése TÉMA ÉRTÉKELÉS TÁMOP-4.2.1/B-09/1/KMR (minden téma külön lapra) június május 31 Nagymértékű képlékeny deformációval előállított az ultrafinom szemcsés szerkezetek 2. A témavezető (neve, intézet, tanszék) Gubicza Jenő, Fizikai Intézet, Anyagfizikai Tanszék 3. A téma oktatói-kutatói résztvevői az ELTÉ-ről (név, intézet, tanszék): N. Q. Chinh, Fizikai Intézet, Anyagfizikai Tanszék Havancsák Károly, Fizikai Intézet, Anyagfizikai Tanszék Süvegh Károly, Kémiai Intézet, Magkémiai Laboratórium 4. Hazai és nemzetközi együttműködők (személyek, intézmények, szerződések): T.G. Langdon, M. Kawasaki Departments of Aerospace & Mechanical Engineering and Materials Science, University of Southern California, Los Angeles, USA S.G. Chowdhury, B. Mahato Materials Science and Technology Division, CSIR National Metallurgical Laboratory, Jamshedpur, India K. Máthis, T. Krajnák, R. Kuzel, M. Janecek, J. Cízek, J. Vrátná Charles University, Prague S.V. Dobatkin, A.A. Kuznetsov A.A. Baikov Institute of Metallurgy and Materials Science, Russian Academy of Sciences, Moscow, Russia) Lábár János, MTA Műszaki Fizikai és Anyagtudományi Kutatóintézet 1

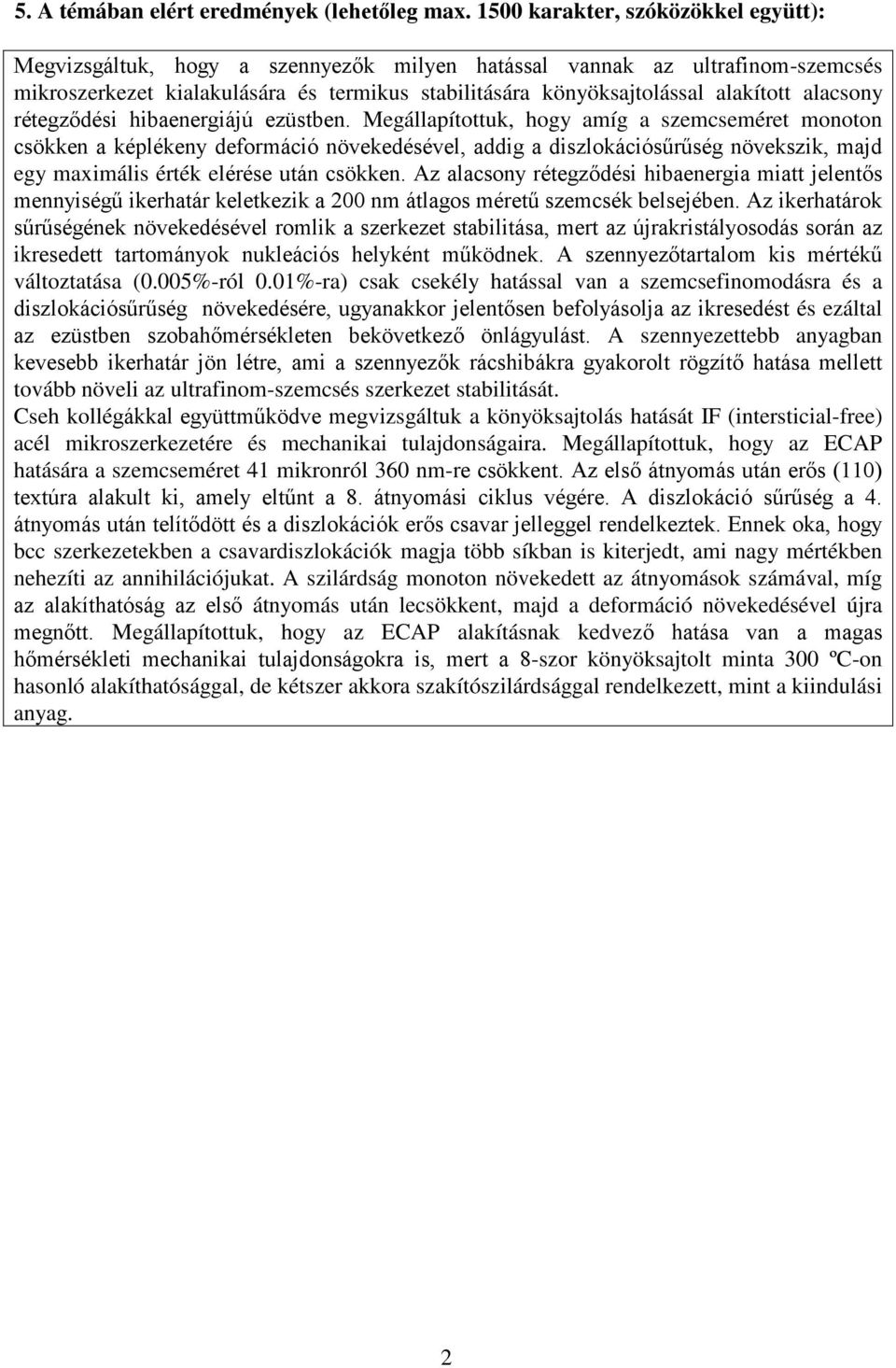

2 5. A témában elért eredmények (lehetőleg max karakter, szóközökkel együtt): Megvizsgáltuk, hogy a szennyezők milyen hatással vannak az ultrafinom-szemcsés mikroszerkezet kialakulására és termikus stabilitására könyöksajtolással alakított alacsony rétegződési hibaenergiájú ezüstben. Megállapítottuk, hogy amíg a szemcseméret monoton csökken a képlékeny deformáció növekedésével, addig a diszlokációsűrűség növekszik, majd egy maximális érték elérése után csökken. Az alacsony rétegződési hibaenergia miatt jelentős mennyiségű ikerhatár keletkezik a 200 nm átlagos méretű szemcsék belsejében. Az ikerhatárok sűrűségének növekedésével romlik a szerkezet stabilitása, mert az újrakristályosodás során az ikresedett tartományok nukleációs helyként működnek. A szennyezőtartalom kis mértékű változtatása (0.005%-ról 0.01%-ra) csak csekély hatással van a szemcsefinomodásra és a diszlokációsűrűség növekedésére, ugyanakkor jelentősen befolyásolja az ikresedést és ezáltal az ezüstben szobahőmérsékleten bekövetkező önlágyulást. A szennyezettebb anyagban kevesebb ikerhatár jön létre, ami a szennyezők rácshibákra gyakorolt rögzítő hatása mellett tovább növeli az ultrafinom-szemcsés szerkezet stabilitását. Cseh kollégákkal együttműködve megvizsgáltuk a könyöksajtolás hatását IF (intersticial-free) acél mikroszerkezetére és mechanikai tulajdonságaira. Megállapítottuk, hogy az ECAP hatására a szemcseméret 41 mikronról 360 nm-re csökkent. Az első átnyomás után erős (110) textúra alakult ki, amely eltűnt a 8. átnyomási ciklus végére. A diszlokáció sűrűség a 4. átnyomás után telítődött és a diszlokációk erős csavar jelleggel rendelkeztek. Ennek oka, hogy bcc szerkezetekben a csavardiszlokációk magja több síkban is kiterjedt, ami nagy mértékben nehezíti az annihilációjukat. A szilárdság monoton növekedett az átnyomások számával, míg az alakíthatóság az első átnyomás után lecsökkent, majd a deformáció növekedésével újra megnőtt. Megállapítottuk, hogy az ECAP alakításnak kedvező hatása van a magas hőmérsékleti mechanikai tulajdonságokra is, mert a 8-szor könyöksajtolt minta 300 ºC-on hasonló alakíthatósággal, de kétszer akkora szakítószilárdsággal rendelkezett, mint a kiindulási anyag. 2

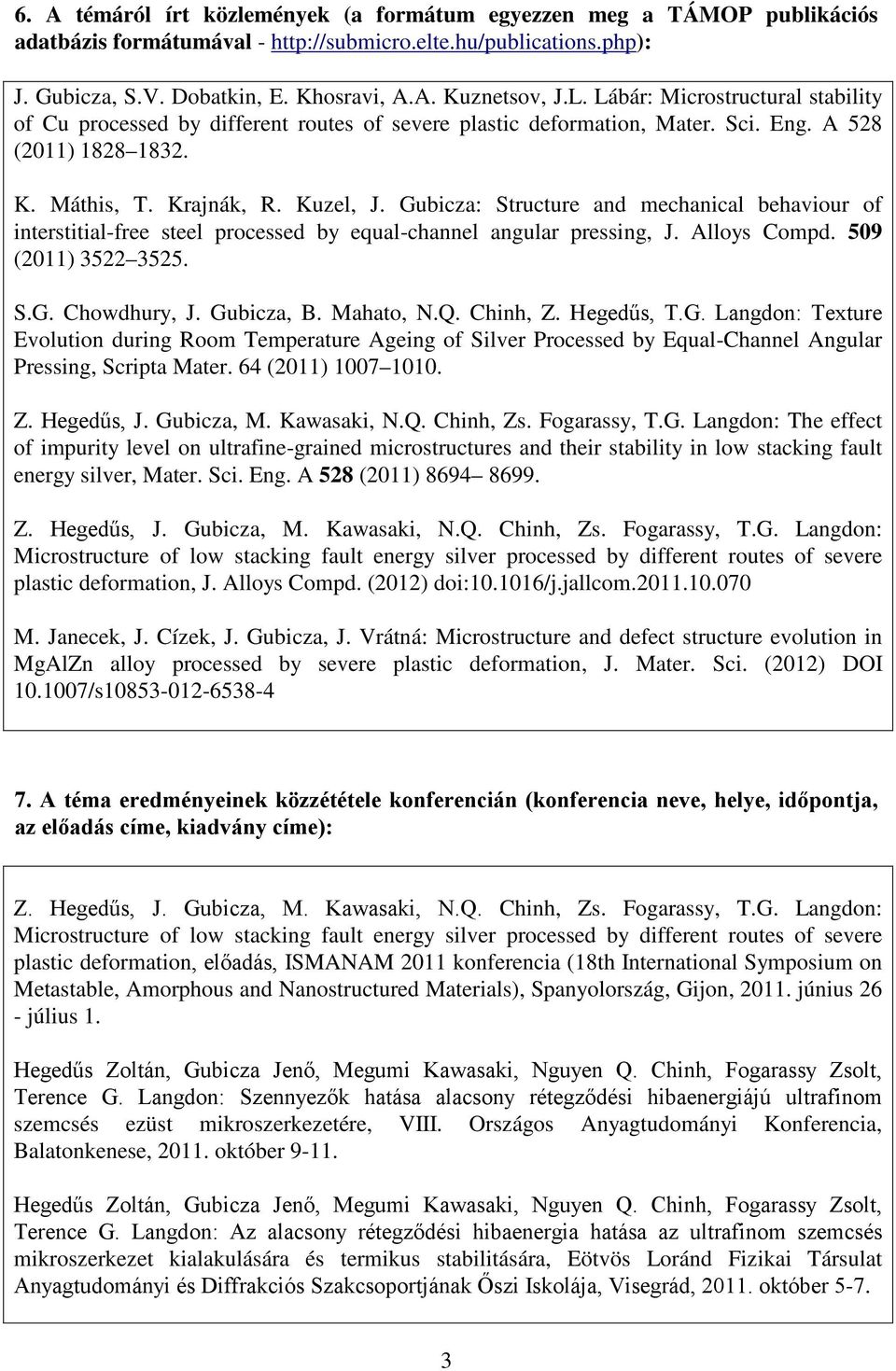

3 6. A témáról írt közlemények (a formátum egyezzen meg a TÁMOP publikációs adatbázis formátumával - J. Gubicza, S.V. Dobatkin, E. Khosravi, A.A. Kuznetsov, J.L. Lábár: Microstructural stability of Cu processed by different routes of severe plastic deformation, Mater. Sci. Eng. A 528 (2011) K. Máthis, T. Krajnák, R. Kuzel, J. Gubicza: Structure and mechanical behaviour of interstitial-free steel processed by equal-channel angular pressing, J. Alloys Compd. 509 (2011) S.G. Chowdhury, J. Gubicza, B. Mahato, N.Q. Chinh, Z. Hegedűs, T.G. Langdon: Texture Evolution during Room Temperature Ageing of Silver Processed by Equal-Channel Angular Pressing, Scripta Mater. 64 (2011) Z. Hegedűs, J. Gubicza, M. Kawasaki, N.Q. Chinh, Zs. Fogarassy, T.G. Langdon: The effect of impurity level on ultrafine-grained microstructures and their stability in low stacking fault energy silver, Mater. Sci. Eng. A 528 (2011) Z. Hegedűs, J. Gubicza, M. Kawasaki, N.Q. Chinh, Zs. Fogarassy, T.G. Langdon: Microstructure of low stacking fault energy silver processed by different routes of severe plastic deformation, J. Alloys Compd. (2012) doi: /j.jallcom M. Janecek, J. Cízek, J. Gubicza, J. Vrátná: Microstructure and defect structure evolution in MgAlZn alloy processed by severe plastic deformation, J. Mater. Sci. (2012) DOI /s A téma eredményeinek közzététele konferencián (konferencia neve, helye, időpontja, az előadás címe, kiadvány címe): Z. Hegedűs, J. Gubicza, M. Kawasaki, N.Q. Chinh, Zs. Fogarassy, T.G. Langdon: Microstructure of low stacking fault energy silver processed by different routes of severe plastic deformation, előadás, ISMANAM 2011 konferencia (18th International Symposium on Metastable, Amorphous and Nanostructured Materials), Spanyolország, Gijon, június 26 - július 1. Hegedűs Zoltán, Gubicza Jenő, Megumi Kawasaki, Nguyen Q. Chinh, Fogarassy Zsolt, Terence G. Langdon: Szennyezők hatása alacsony rétegződési hibaenergiájú ultrafinom szemcsés ezüst mikroszerkezetére, VIII. Országos Anyagtudományi Konferencia, Balatonkenese, október Hegedűs Zoltán, Gubicza Jenő, Megumi Kawasaki, Nguyen Q. Chinh, Fogarassy Zsolt, Terence G. Langdon: Az alacsony rétegződési hibaenergia hatása az ultrafinom szemcsés mikroszerkezet kialakulására és termikus stabilitására, Eötvös Loránd Fizikai Társulat Anyagtudományi és Diffrakciós Szakcsoportjának Őszi Iskolája, Visegrád, október

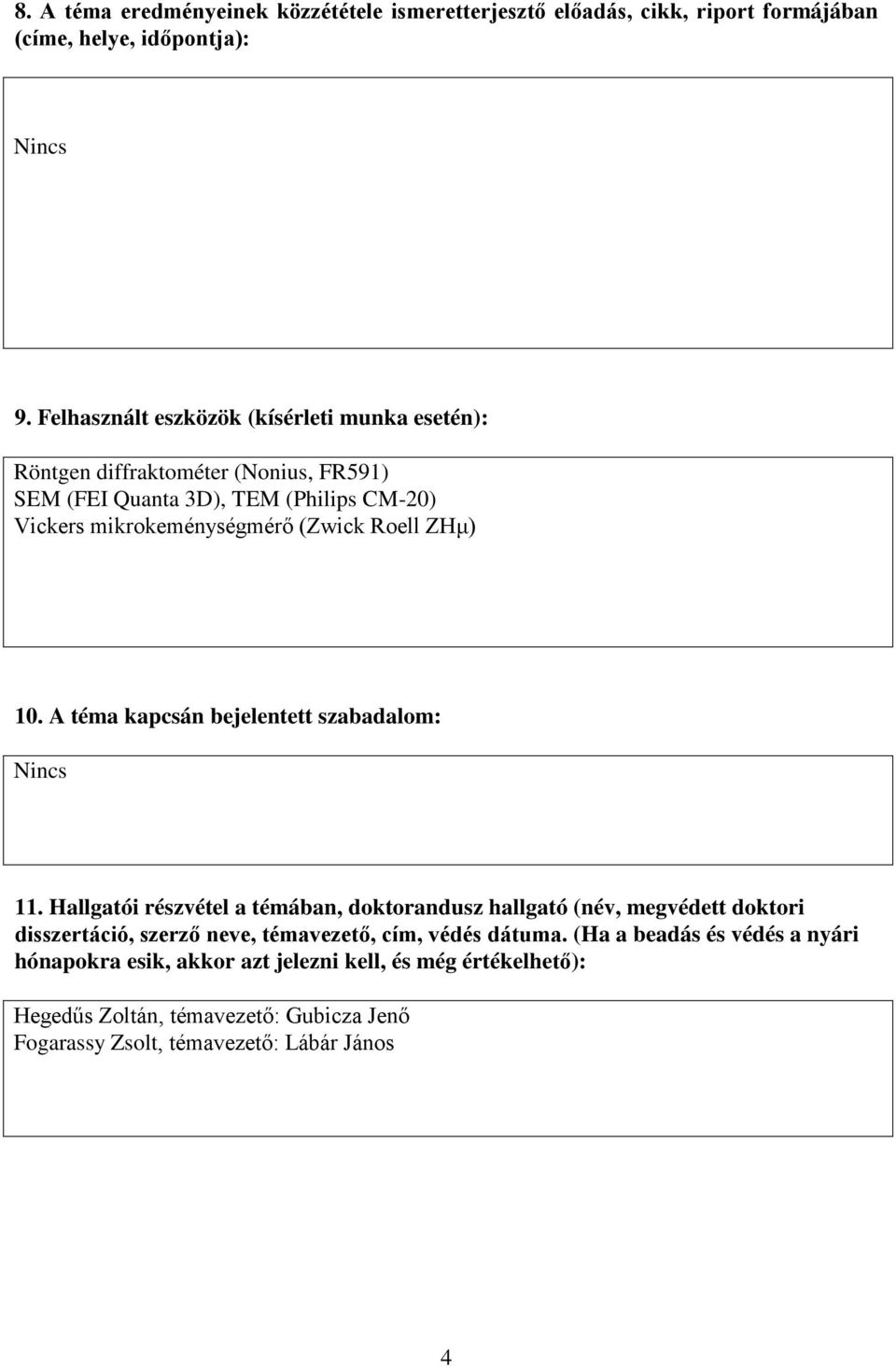

4 8. A téma eredményeinek közzététele ismeretterjesztő előadás, cikk, riport formájában (címe, helye, időpontja): 9. Felhasznált eszközök (kísérleti munka esetén): Röntgen diffraktométer (Nonius, FR591) SEM (FEI Quanta 3D), TEM (Philips CM-20) Vickers mikrokeménységmérő (Zwick Roell ZHμ) 10. A téma kapcsán bejelentett szabadalom: 11. Hallgatói részvétel a témában, doktorandusz hallgató (név, megvédett doktori disszertáció, szerző neve, témavezető, cím, védés dátuma. (Ha a beadás és védés a nyári hónapokra esik, akkor azt jelezni kell, és még értékelhető): Hegedűs Zoltán, témavezető: Gubicza Jenő Fogarassy Zsolt, témavezető: Lábár János 4
5 12. Hallgatói részvétel a témában, MSc és BSc részvevő hallgató (név, megvédett diplomamunka, szerző neve, témavezető, cím, dátum): Esmaeil Khosravi, fizikus MSc Cím: Thermal stability of ultrafine grained materials produced by different routes of severe plastic deformation Témavezető: Gubicza Jenő Dátum: Eredményes TDK dolgozat: (szerző neve, témavezető, cím, dátum, eredmény): 14. A témára dedikáltan fordított támogatás teljes összege a témavezető saját nyilvántartása szerint (személyi költségek, utazások, konferencia részvétel, stb.): 1 millió Ft 15. Megjegyzés, vélemény (a témavezető véleménye a pályázati munkáról, annak hasznosságáról és eredményességéről, a pályázati management munkájáról, a fenntarthatóságról, javaslatok a jövőre vonatkozóan stb.) 5
TÉMA ÉRTÉKELÉS TÁMOP-4.2.1/B-09/1/KMR (minden téma külön lapra) június május 31
1. A téma megnevezése TÉMA ÉRTÉKELÉS TÁMOP-4.2.1/B-09/1/KMR-2010-0003 (minden téma külön lapra) 2010. június 1 2012. május 31 Nanostruktúrák szerkezeti jellemzése 2. A témavezető (neve, intézet, tanszék)
RészletesebbenNagymértékű képlékeny deformációval előállított ultrafinom szemcsés ezüst és réz-ezüst ötvözet rácshiba szerkezete
Nagymértékű képlékeny deformációval előállított ultrafinom szemcsés ezüst és réz-ezüst ötvözet rácshiba szerkezete Hegedűs Zoltán Doktori disszertáció Témavezető: Prof. Gubicza Jenő, DSc Eötvös Loránd
RészletesebbenAz alacsony rétegződési hibaenergia hatása az ultrafinom szemcseszerkezet kialakulására és stabilitására
Az alacsony rétegződési hibaenergia hatása az ultrafinom szemcseszerkezet kialakulására és stabilitására Z. Hegedűs, J. Gubicza, M. Kawasaki, N.Q. Chinh, Zs. Fogarassy and T.G. Langdon Eötvös Loránd Tudományegyetem
RészletesebbenTollazati színek mikroszerkezeti háttere szubmikroszkópos megközelítés
TÉMA ÉRTÉKELÉS TÁMOP-4.2.1/B-09/1/KMR-2010-0003 (minden téma külön lapra) 2010. június 1. 2012. május 31. 1. Az elemi téma megnevezése Tollazati színek mikroszerkezeti háttere szubmikroszkópos megközelítés
RészletesebbenTÉMA ÉRTÉKELÉS TÁMOP-4.2.1/B-09/1/KMR (minden téma külön lapra) június május 31
1. A téma megnevezése TÉMA ÉRTÉKELÉS TÁMOP-4.2.1/B-09/1/KMR-2010-0003 (minden téma külön lapra) 2010. június 1 2012. május 31 Egy és kétrétegű grafén kutatása 2. A témavezető (neve, intézet, tanszék) Cserti
RészletesebbenNagynyomású csavarással tömörített réz - szén nanocső kompozit mikroszerkezete és termikus stabilitása
Nagynyomású csavarással tömörített réz - szén nanocső kompozit mikroszerkezete és termikus stabilitása P. Jenei a, E.Y. Yoon b, J. Gubicza a, H.S. Kim b, J.L. Lábár a,c, T. Ungár a a Anyagfizikai Tanszék,
RészletesebbenMolekuláris biológiai módszerek alkalmazása a maláriát okozó paraziták elterjedésének és prevalenciájának vizsgálatában
TÉMA ÉRTÉKELÉS TÁMOP-4.2.1/B-09/1/KMR-2010-0003 (minden téma külön lapra) 2010. június 1. 2012. május 31. 1. Az elemi téma megnevezése Molekuláris biológiai módszerek alkalmazása a maláriát okozó paraziták
RészletesebbenBúza tartalékfehérjék mozgásának követése a transzgénikus rizs endospermium sejtjeiben
TÉMA ÉRTÉKELÉS TÁMOP-4.2.1/B-09/1/KMR-2010-0003 (minden téma külön lapra) 2010. június 1. 2012. május 31. 1. Az elemi téma megnevezése Búza tartalékfehérjék mozgásának követése a transzgénikus rizs endospermium
RészletesebbenRéz - szén nanocső kompozit mikroszerkezete és mechanikai viselkedése
Réz - szén nanocső kompozit mikroszerkezete és mechanikai viselkedése P. Jenei a, E.Y. Yoon b, J. Gubicza a, H.S. Kim b, J.L. Lábár a,c, T. Ungár a a Department of Materials Physics, Eötvös Loránd University,
RészletesebbenPorkohászati módszerekkel előállított ultrafinom szemcsés fémek mikroszerkezete és mechanikai tulajdonságai
Porkohászati módszerekkel előállított ultrafinom szemcsés fémek mikroszerkezete és mechanikai tulajdonságai Jenei Péter Témavezető: Dr. Gubicza Jenő egyetemi tanár ELTE TTK Fizika Doktori Iskola Iskolavezető:
RészletesebbenLapcentrált köbös fémek és ötvözetek képlékeny alakváltozási folyamatainak leírása és elemzése
Lapcentrált köbös fémek és ötvözetek képlékeny alakváltozási folyamatainak leírása és elemzése MTA doktori értekezés tézisei Nguyen Quang Chinh Eötvös Loránd Tudományegyetem Anyagfizikai Tanszék Budapest,
RészletesebbenFEI Quanta 3D SEM/FIB. Havancsák Károly 2010. december
1 Havancsák Károly 2010. december 2 Időrend A helyiség kialakítás tervezése 2010. május Mágneses tér, vibráció mérése 2010. május A helyiség kialakítása 2010. augusztus 4 22. A berendezés szállítása 2010.
RészletesebbenGubicza Jenő rövid tudományos életrajza
Születési hely, idő: Budapest, 1969 Gubicza Jenő rövid tudományos életrajza Diploma, tudományos fokozatok: matematika-fizika szak, ELTE, Budapest, 1992 Ph.D, ELTE, Budapest, 1997, minősítés: summa cum
RészletesebbenHibák kristályos anyagokban: hogyan keletkeznek és mire használjuk ket?
Hibák kristályos anyagokban: hogyan keletkeznek és mire használjuk ket? Gubicza Jen ELTE TTK Fizikai Intézet, Anyagfizikai Tanszék Atomoktól a csillagokig eladássorozat ELTE TTK, 2015. január 29. Kristályos
RészletesebbenNanoszemcsés anyagok mikroszerkezete és vizsgálata
Nanoszemcsés anyagok mikroszerkezete és vizsgálata Jenei Péter Eötvös Loránd Tudományegyetem Anyagfizikai Tanszék Budapest 2014 A felhasznált anyagok minősége és mennyisége meghatározza meg az adott kor
RészletesebbenHydrogen storage in Mg-based alloys
Hydrogen storage in Mg-based alloys A doktori értekezés tézisei Fátay Dániel Témavezet: Dr. Révész Ádám Ph.D. adjunktus ELTE TTK Fizika Doktori Iskola Iskolavezet: Dr. Horváth Zalán, az MTA rendes tagja
RészletesebbenFizikai és kémiai módszerekkel gőzfázisból leválasztott szerkezetek kialakítása és jellemzése
Fizikai és kémiai módszerekkel gőzfázisból leválasztott szerkezetek kialakítása és jellemzése Fogarassy Zsolt Témavezető: Dr. Lábár János MTA DOKTORA DOKTORI ÉRTEKEZÉS TÉZISEI Eötvös Loránd Tudományegyetem
RészletesebbenNanokristályos. tömbi anyagok : A nanotechnológia alapjai 2007/087. Dr. Krállics György
Bay Zoltán Alkalmazott Kutatási Közalapítvány A nanotechnológia alapjai 2007/087 Nanokristályos tömbi anyagok : tulajdonság, gyárt rtás, alkalmazás. Dr. Krállics György krallics@eik.bme.hu Az előad adás
RészletesebbenDankházi Z., Kalácska Sz., Baris A., Varga G., Ratter K., Radi Zs.*, Havancsák K.
Dankházi Z., Kalácska Sz., Baris A., Varga G., Ratter K., Radi Zs.*, Havancsák K. ELTE, TTK KKMC, 1117 Budapest, Pázmány Péter sétány 1/A. * Technoorg Linda Kft., 1044 Budapest, Ipari Park utca 10. Műszer:
RészletesebbenVégleges szakmai jelentés OTKA Posztdoktori Kutatási Pályázat
Végleges szakmai jelentés OTKA Posztdoktori Kutatási Pályázat Témavezető: Kovács Zsolt Téma: Amorf ötvözetek deformáció-mechanizmusai Kutatási időszak: 2004. október 1-től, 2007. szeptember 30-ig Szerződés
RészletesebbenIntenzív képlékeny alakítással előállított ultra-finomszemcsés anyagok
Intenzív képlékeny alakítással előállított ultra-finomszemcsés anyagok Krállics György Egyetemi docens, Budapesti Műszaki és Gazdaságtudományi Egyetem, Anyagtudomány és Technológia Tanszék H-1111. Budapest,
RészletesebbenÖNÉLETRAJZ Dr Czél Györgyné sz.janovszky Dóra
ÖNÉLETRAJZ Dr Czél Györgyné sz.janovszky Dóra SZEMÉLYI ADATOK: Születési hely és idő: Budapest, 1960.02.23 Anyja neve: Pál Eszter Állampolgárság: magyar Telefon: 06-46-412-928 e-mail: fekjd@uni-miskolc.hu
RészletesebbenAz elállítási körülmények hatása nanoporokból szinterelt fémek mikroszerkezetére és mechanikai tulajdonságaira
Az elállítási körülmények hatása nanoporokból szinterelt fémek mikroszerkezetére és mechanikai tulajdonságaira Gubicza Jen 1, Guy Dirras 2, Salah Ramtani 2 1 Eötvös Loránd Tudományegyetem, Anyagfizikai
RészletesebbenNukleinsav bázis-származékok és modellpeptidek szerkezetének és önszerveződésének vizsgálata
TÉMA ÉRTÉKELÉS TÁMOP-4.2.1/B-09/1/KMR-2010-0003 (minden téma külön lapra) 2010. június 1. 2012. május 31. 1. Az elemi téma megnevezése Nukleinsav bázis-származékok és modellpeptidek szerkezetének és önszerveződésének
Részletesebben1. ábra A könyöksajtolás sémája 2. ábra A könyöksajtolás technológiai útjai
Szakmai zárójelentés Nagymértékű képlékeny alakítással előállított ultrafinomszemcsés anyagok mikroszerkezetének és makroszkópikus tulajdonságainak a vizsgálata cimű témáról Bevezetés A nemzetközi szakirodalomból
RészletesebbenSíkhibák karakterizációja röntgen vonalprofil analízis alapján köbös és hexagonális kristályokban. Balogh Levente
Síkhibák karakterizációja röntgen vonalprofil analízis alapján köbös és hexagonális kristályokban A doktori értekezés tézisei Balogh Levente Témavezető: Dr. Ungár Tamás egyetemi tanár ELTE TTK Fizika Doktori
RészletesebbenMikropillárok plasztikus deformációja 3.
Mikropillárok plasztikus deformációja 3. TÁMOP-4.2.1/B-09/1/KMR-2010-0003 projekt Visegrád 2012 Mikropillárok plasztikus deformációja 3.: Ultra-finomszemcsés Al-30Zn ötvözet plasztikus deformációjának
RészletesebbenDr. Rontó Viktória. Legfontosabb publikációi
Dr. Rontó Viktória Született: 1971. március 27., Mosonmagyaróvár Iskolái: Nehézipari Műszaki Egyetem (1990-től Miskolci Egyetem) Kohómérnöki Kar, 1989-1994. Tudományos fokozatai: PhD (ME, 2001) Nyelvismeret:
RészletesebbenPUBLIKÁCIÓS ÉS ALKOTÁSI TEVÉKENYSÉG ÉRTÉKELÉSE, IDÉZETTSÉG Oktatói, kutatói munkakörök betöltéséhez, magasabb fokozatba történı kinevezéshez.
FARKAS GABRIELLA PUBLIKÁCIÓS ÉS ALKOTÁSI TEVÉKENYSÉG ÉRTÉKELÉSE, IDÉZETTSÉG Oktatói, kutatói munkakörök betöltéséhez, magasabb fokozatba történı kinevezéshez. könyv, könyvrészlet oktatási anyag folyóiratcikkek
RészletesebbenAZ MTA ENERGIATUDOMÁNYI KUTATÓKÖZPONT FŐBB MUTATÓI ÉS PÉNZÜGYI ADATAI 2012-BEN
AZ MTA ENERGIATUDOMÁNYI KUTATÓKÖZPONT FŐBB MUTATÓI ÉS PÉNZÜGYI ADATAI 2012-BEN 93 MTA Energiatudományi Kutatóközpont Főbb mutatók 2012-ben Átlaglétszám 1 : 261 Ebből kutató 2 : 89 PhD, kandidátus: 61 MTA
RészletesebbenSzakmai önéletrajz. 2000 szeptember 1.- MTA-ME Anyagtudományi Kutatócsoport Miskolci Egyetem, Anyagtudományi Intézet tudományos segédmunkatárs
Szakmai önéletrajz Személyi adatok: Munkahely: Név: Kissné Dr. Svéda Mária Leánykori név: Svéda Mária Születési hely, év: Miskolc, 1975. november 5. Anyja neve: Simkó Mária Julianna Családi állapot: férjezett
Részletesebben2008 Budapesti és Pest Megyei Mérnöki Kamara Diplomaíja, Mechanoplast Diplomadíj Pályázat különdíja
S Z A K M A I Ö N É L E T R A J Z SZEMÉLYES ADATOK Név: Balogh Gábor Születési idő: Budapest, 1984 szeptember 17. Anyja neve: Turai Éva Levelezési cím: 1141, Budapest, Szuglói körvasút sor 116. Telefon:
RészletesebbenALKÍMIA MA Az anyagról mai szemmel, a régiek megszállottságával.
ALKÍMIA MA Az anyagról mai szemmel, a régiek megszállottságával www.chem.elte.hu/pr Kvíz az előző előadáshoz 1) Vizsgáltak-e más bolygóról származó mintát földi laboratóriumban? Ha igen, honnan származik?
RészletesebbenAmorf/nanoszerkezetű felületi réteg létrehozása lézersugaras felületkezeléssel
Amorf/nanoszerkezetű felületi réteg létrehozása lézersugaras felületkezeléssel Svéda Mária és Roósz András MTA-ME Anyagtudományi Kutatócsoport 3515-Miskolc-Egyetemváros femmaria@uni-miskolc.hu Absztrakt
RészletesebbenKutatócsoportok értékelése a WFK-ban, tervezet (5. változat, )
Kutatócsoportok értékelése a WFK-ban, tervezet (5. változat, 2013.05.24) 1. Ez az értékelési módszer az RMI és SZFI egyesített szempontjaira épül és csak egy próbaidőszak után derül ki, hogy helyes-e.
RészletesebbenKönyöksajtolással képlékenyen alakított nagy tisztaságú réz újrakristályosodása
BÁNKI KÖZLEMÉNYEK 1. ÉVFOLYAM 2. SZÁM Könyöksajtolással képlékenyen alakított nagy tisztaságú réz újrakristályosodása Recrystallization of severely plastically deformed high purity copper Andrásfalvy Kristóf
RészletesebbenAz ólomszennyezés hatása a forraszanyagok szövetszerkezetére és mechanikai tulajdonságaira
Az ólomszennyezés hatása a forraszanyagok szövetszerkezetére és mechanikai tulajdonságaira Vargáné Molnár Alíz, Molnár István, Czél Györgyné, Gácsi Zoltán Anyagtudományi Szakmai Nap 2014.03.05. Előadás
RészletesebbenReális kristályok, rácshibák. Anyagtudomány gyakorlat 2006/2007 I.félév Gépész BSC
Reális kristályok, rácshibák Anyagtudomány gyakorlat 2006/2007 I.félév Gépész BSC Valódi, reális kristályok Reális rács rendezetlenségeket, rácshibákat tartalmaz Az anyagok tulajdonságainak bizonyos csoportja
RészletesebbenMELEGZÖMÍTŐ VIZSGÁLATOK ALUMÍNIUMÖTVÖZETEKEN HOT COMPRESSION TESTS IN ALUMINIUM ALLOYS MIKÓ TAMÁS 1
Anyagmérnöki Tudományok, 39/1 (2016) pp. 107 112. MELEGZÖMÍTŐ VIZSGÁLATOK ALUMÍNIUMÖTVÖZETEKEN HOT COMPRESSION TESTS IN ALUMINIUM ALLOYS MIKÓ TAMÁS 1 A fémek alakváltozási tulajdonságainak laboratóriumi
RészletesebbenSzakmai önéletrajz. Személyes adatok: Tanulmányok, munkakörök: Nyelvtudás:
Szakmai önéletrajz Személyes adatok: Név: Bakonyi Péter Születés idő: Budapest, 1978.12.21. Anyja neve: Simon Eszter Lakcím: 1118. Budapest, Előpatak köz 3. II/8. Telefon: 06-70/260-2612 Email: bakonyi@pt.bme.hu
RészletesebbenSzemcsehatárcsúszás és sebességérzékenységi tényező ultra-finomszemcsés Al-30Zn ötvözet plasztikus deformációjában. Visegrád 2011
Szemcsehatárcsúszás és sebességérzékenységi tényező ultra-finomszemcsés Al-30Zn ötvözet plasztikus deformációjában Visegrád 2011 Al-Zn rendszer Eutektikus Zn-5%Al Eutektoidos Zn-22%Al Al-Zn szilárdoldatok
RészletesebbenNanokeménység mérések
Cirkónium Anyagtudományi Kutatások ek Nguyen Quang Chinh, Ugi Dávid ELTE Anyagfizikai Tanszék Kutatási jelentés a Nemzeti Kutatási, Fejlesztési és Innovációs Hivatal támogatásával az NKFI Alapból létrejött
RészletesebbenA " Mikroszerkezet karakterizációja röntgen vonalprofil analízis alapján" a T , OTKA pályázat szakmai zárójelentése
A " Mikroszerkezet karakterizációja röntgen vonalprofil analízis alapján" a T-046990, OTKA pályázat szakmai zárójelentése Ungár Tamás ELTE, TTK, Fizikai Intézet, Anyagfizikai Tanszék 1. Az aktív Burgers
RészletesebbenDr. Nagy Erzsébet Született: Iskolái: Tanárai-mesterei-mentorai Munkahelyei: Beosztásai a Miskolci Egyetemen: Szakmai közéleti tevékenysége:
Dr. Nagy Erzsébet Született: 1975. április 13.-án, Egerben (szülei: Strider Anna és Nagy Mihály). Iskolái: Hermann ottó Általános Iskola (1981-1989), Kossuth Gimnázium és Ovónőképző Szakközépiskola (1989-1993);
RészletesebbenFÉMKOMPOZITOK KOPÁSÁLLÓSÁGÁNAK VIZSGÁLATA INVESTIGATION OF THE WEAR RESISTANCE PROPERTIES OF METAL MATRIX COMPOSITES
Anyagmérnöki Tudományok, 37. kötet, 1. szám (1), pp. 361 369. FÉMKOMPOZITOK KOPÁSÁLLÓSÁGÁNAK VIZSGÁLATA INVESTIGATION OF THE WEAR RESISTANCE PROPERTIES OF METAL MATRIX COMPOSITES SIMON ANDREA 1, GÁCSI
RészletesebbenSzakmai önéletrajz Sikló Bernadett
Szakmai önéletrajz Sikló Bernadett Tanulmányok: 2008- Budapesti Műszaki és Gazdaságtudományi Egyetem Gépészmérnöki kar, Polimertechnika Tanszék PhD hallgató 2002-2008 Budapesti Műszaki és Gazdaságtudományi
RészletesebbenTézisfüzet INTENZÍV KÉPLÉKENY ALAKÍTÁS ASZIMMETRIKUS HENGERLÉSSEL. Bobor Kristóf okleveles gépészmérnök
INTENZÍV KÉPLÉKENY ALAKÍTÁS ASZIMMETRIKUS HENGERLÉSSEL Tézisfüzet Bobor Kristóf okleveles gépészmérnök Témavezető: Dr. Krállics György egyetemi docens Budapesti Műszaki és Gazdaságtudományi Egyetem Gépészmérnöki
RészletesebbenHősokk hatására bekövetkező szövetszerkezeti változások vizsgálata ólommal szennyezett forraszanyag esetén.
Hősokk hatására bekövetkező szövetszerkezeti változások vizsgálata ólommal szennyezett forraszanyag esetén. Készítette: Molnár Alíz Konzulensek: Dr. Szopkó Richárd, Dr. Gácsi Zoltán, Dr. Gergely Gréta
Részletesebben1. Gyorshűtéssel előállított tömbi amorf ötvözetek. 1.1. Zr alapú tömbi amorf ötvözetek[8,68,78] :
Gyorshűtéssel, mechanikus ötvözéssel, illetve nagy deformációval előállított nanokristályos anyagok mikroszerkezete, termikus és mechanikai tulajdonságai 1. Gyorshűtéssel előállított tömbi amorf ötvözetek
RészletesebbenSzakmai díjak, ösztöndíjak: Deák Ferenc ösztöndíj 2001 Ipar a műszaki fejlesztésért alapítvány, második díj
Önéletrajz Személyes adatok Név: DR. VERES ZSOLT Születési hely, idő: Kazincbarcika, 1977.10.18. Nemzetiség: Magyar Családi állapot: Nős E-mail: femvezso@uni-miskolc.hu Munkahely Miskolci Egyetem, Fémtani,
RészletesebbenDR. LAKATOS ÁKOS PH.D PUBLIKÁCIÓS LISTÁJA B) TUDOMÁNYOS FOLYÓIRATBELI KÖZLEMÉNYEK
DR. LAKATOS ÁKOS PH.D PUBLIKÁCIÓS LISTÁJA VÉGZETTSÉGEK: 1. Fizikus (egyetemi, DE-TTK: 2007) 2. Környezetmérnök (főiskolai, DE-MK: 2007) TUDOMÁNYOS MUNKA A) PH.D DOKTORI ÉRTEKEZÉS [A1] Diffúzió és diffúzió
RészletesebbenDiffrakciós spektrumok modellezése a mikroszerkezet tulajdonságai alapján
Diffrakciós spektrumok modellezése a mikroszerkezet tulajdonságai alapján Ribárik Gábor Fizika Doktori Iskola Vezető: Dr. Horváth Zalán Anyagtudomány és Szilárdtestfizika Program Programvezető: Dr. Lendvai
RészletesebbenÖnéletrajz Herman Ottó Gimnázium, Miskolc. Anyag- és Kohómérnöki Kar. Okleveles anyagmérnök. PhD hallgató, abszolutórium
Önéletrajz Név: E-mail: TOMOLYA Kinga tomolyakinga@freemail.hu Telefon: 46-565-111-15-34 Iskolai végzettség: 1992-1996 Herman Ottó Gimnázium, Miskolc 1996-2001 Miskolci Egyetem Anyag- és Kohómérnöki Kar
RészletesebbenAnyagtudomány 2018/19. Bevezetés. Dr. Szabó Péter János
Anyagtudomány 2018/19 Bevezetés Dr. Szabó Péter János szpj@eik.bme.hu Anyagtudomány Előadás: szerda 8:15-10:00, Aud. Max. Előadók: Dr. Szabó Péter János ATT (1-7. oktatási hét) Dr. Mészáros László PT (8-14.
RészletesebbenA kerámiaipar struktúrája napjainkban Magyarországon
A 1. század lehetőségei a kerámiák kutatása és fejlesztése területén Gömze A. László, Kerámia- és Szilikátmérnöki Intézeti Tanszék Miskolci Egyetem Tel.: +36 30 746 714 femgomze@uni-miskolc.hu http://keramia.uni-miskolc.hu
RészletesebbenÖNÉLETRAJZ. Mende Tamás. Munkahely: Miskolci Egyetem, Fémtani és Képlékenyalakítástani Tanszék 3515, Miskolc-Egyetemváros Telefon: (46) 565-111 / 1538
ÖNÉLETRAJZ Mende Tamás Személyes adatok: Név: Mende Tamás Születési idő: 1982. 08. 17. Születési hely: Szikszó Cím: 3535 Miskolc, Vasverő u. 60. Telefon: (20) 341-0250 E-mail: kohme@freemail.hu Munkahelyi
RészletesebbenNémet: középfokú, C típusú állami nyelvvizsga (2005) Angol: alapfok
SZAKMAI ÖNÉLETRAJZ SZEMÉLYI ADATOK Név: Póliska Csaba Születés helye, ideje: Miskolc, 1977. 06. 05 Anyja neve: Faggyas Irén Állandó lakcím: 3526 Miskolc, Eperjesi út 4/A fszt. 2. Telefon: +36-70/3647567
RészletesebbenMTA doktori értekezés tézisei
INTENZÍV ALAKÍTÁSI ÉS HŐKEZELÉSI FOLYAMATOK MIKROSZERKEZETRE GYAKOROLT HATÁSÁNAK ÉRTELMEZÉSE VISSZASZÓRTELEKTRON-DIFFRAKCIÓVAL MTA doktori értekezés tézisei Szabó Péter János Budapesti Műszaki és Gazdaságtudományi
RészletesebbenMikrohullámú abszorbensek vizsgálata 4. félév
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata 4. félév Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont
RészletesebbenAdy László hallgató Óbudai Egyetem Kandó Kálmán Villamosmérnöki Kar Műszertechnikai és Automatizálási Intézet ady.laszlo@kvk.uni-obuda.hu orcid.org/0000-0001-6702-6000 Baár Tamás (MSc) tudományos segédmunkatárs
RészletesebbenКомпетентностный подход модернизации образо-вания инженеров по эксплуатации современных летательных аппаратов
Компетентностный подход модернизации образо-вания инженеров по эксплуатации современных летательных аппаратов BALI Tamás alezredes Bázisparancsnok helyettes MH 86 Szolnok Helikopter Bázis bali.tamas@hm.gov.hu
RészletesebbenDunakavics. A Dunaújvárosi Egyetem online folyóirata IV. évfolyam IV. szám Műszaki-, Informatikai és Társadalomtudományok
Dunakavics A Dunaújvárosi Egyetem online folyóirata 2016. IV. évfolyam IV. szám Műszaki-, Informatikai és Társadalomtudományok Pergel Dóra Intenzív képlékeny alakítást szenvedett Al 1050 minták újrakristályosítása
RészletesebbenDeformáció hatása a hidrogéntárolás tulajdonságaira Mg-alapú amorf ötvözetben
Deformáció hatása a hidrogéntárolás tulajdonságaira Mg-alapú amorf ötvözetben Révész Ádám Kis-Tóth Ágnes Eötvös Loránd Tudományegyetem Anyagfizikai Tanszék Visegrád, 2012. január 18-20 TÁMOP-4.2.1/B-09/1/KMR-2010-0003
RészletesebbenTÁMOP A-11/1/KONV WORKSHOP Június 27.
Fenntartható energetika megújuló energiaforrások optimalizált integrálásával TÁMOP-4.2.2.A-11/1/KONV-2012-0041 WORKSHOP 2014. Június 27. A munkacsoport tagjai: az éves hőveszteségek-hőterhelések elemzése
RészletesebbenTematika. Az atomok elrendeződése Kristályok, rácshibák
Anyagtudomány 2013/14 Kristályok, rácshibák Dr. Szabó Péter János szpj@eik.bme.hu Tematika 1. hét: Bevezetés. 2. hét: Kristályok, rácshibák. 3. hét: Ötvözetek. 4. hét: Mágneses és elektromos anyagok. 5.
RészletesebbenKollár László Péter Személyes honlap: http://www.hsz.bme.hu/hsz/htdocs/dolgozok/dolgozo_reszlet.php?felhasznalonev=lkollar
Kollár László Péter Személyes honlap: http://www.hsz.bme.hu/hsz/htdocs/dolgozok/dolgozo_reszlet.php?felhasznalonev=lkollar Oklevelei: Építőmérnöki Diploma: 160/1982 Mérnöki Matematikai Szakmérnöki Diploma:
RészletesebbenTempus konferencia műhelymunka
Tempus konferencia műhelymunka Dr Farkas Hilda TéT szakdiplomata Újdelhi Budapest, 2019. 07. 04. Együttműködés a diplomáciai hálózat és felsőoktatási intézmények között Szervezett együttműködések Tempus,
RészletesebbenŐrlés hatására porokban végbemenő kristályos-amorf szerkezetváltozás tanulmányozása
Őrlés hatására porokban végbemenő kristályos-amorf szerkezetváltozás tanulmányozása K. Tomolya*, D. Janovszky, A. Sycheva, A. Roósz 1,2,3,4 MTA-ME Anyagtudományi Kutatócsoport, Miskolc-Egyetemváros *femkinga@uni-miskolc.hu
RészletesebbenPorkohászati módszerekkel előállított ultrafinom szemcsés fémek mikroszerkezete és mechanikai tulajdonságai
Porkohászati módszerekkel előállított ultrafinom szemcsés fémek mikroszerkezete és mechanikai tulajdonságai Jenei Péter Témavezető: Dr. Gubicza Jenő egyetemi tanár ELTE TTK Fizika Doktori Iskola Iskolavezető:
RészletesebbenTitán alapú biokompatibilis vékonyrétegek: előállítása és vizsgálata
ELFT Vákuumfizikai, -technológiai és Alkalmazásai Szakcsoport szemináriuma, Balázsi Katalin (balazsi.katalin@ttk.mta.hu) Titán alapú biokompatibilis vékonyrétegek: előállítása és vizsgálata Vékonyrétegfizika
RészletesebbenANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK. Anyagismeret 2016/17. Szilárdságnövelés. Dr. Mészáros István Az előadás során megismerjük
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Anyagismeret 2016/17 Szilárdságnövelés Dr. Mészáros István meszaros@eik.bme.hu 1 Az előadás során megismerjük A szilárságnövelő eljárásokat; Az eljárások anyagszerkezeti
RészletesebbenSzilárdságnövelés. Az előkészítő témakörei
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Alapképzés Anyagszerkezettan és anyagvizsgálat 2007/08 Szilárdságnövelés Dr. Palotás Béla palotasb@eik.bme.hu Dr. Németh Árpád arpinem@eik.bme.hu Szilárdság növelés
RészletesebbenA Debreceni Egyetem Intézményfejlesztési Terve
Kivonat a DE Szenátusa által 7. április 9-én elfogadott A Debreceni Egyetem Intézményfejlesztési Terve dokumentumból. . DOKTORI KÉPZÉS FOLYTATÁSA, TOVÁBBFEJLESZTÉSE.. A doktori képzés rendszerének átalakítása
RészletesebbenMELEGEN HENGERELT ALUMÍNIUMÖTVÖZETEK DINAMIKUS ÚJRAKRISTÁLYOSODÁSÁNAK VIZSGÁLATA
Anyagmérnöki Tudományok, 38/1. (2013), pp. 129 135. MELEGEN HENGERELT ALUMÍNIUMÖTVÖZETEK DINAMIKUS ÚJRAKRISTÁLYOSODÁSÁNAK VIZSGÁLATA EXAMINATION OF THE DYNAMIC RECRYSTALLIZATION OF HOT ROLLED ALUMINUM
RészletesebbenDr. Csámpai Antal, docens, Kémiai Intézet, Szervetlen Kémiai Tanszék
TÉMA ÉRTÉKELÉS TÁMOP-4.2.1/B-09/1/KMR-2010-0003 (minden téma külön lapra) 2010. június 1. 2012. május 31. 1. Az elemi téma megnevezése Szerves molekulák előállítása, vizsgálata NMR-el, spektrumok értékelése.
RészletesebbenFémtechnológiák Fémek képlékeny alakítása 1. Mechanikai alapfogalmak, anyagszerkezeti változások
Miskolci Egyetem Műszaki Anyagtudományi Kar Anyagtudományi Intézet Fémtechnológiák Fémek képlékeny alakítása 1. Mechanikai alapfogalmak, anyagszerkezeti változások Dr.Krállics György krallics@eik.bme.hu
RészletesebbenA legforróbb munkahelyek acélkohók és öntödék
A legforróbb munkahelyek acélkohók és öntödék Prof. dr. Kaptay György ATOMKI, 2014. május 15. Vegyületbevonat és C-nanocső fejlesztés [Kaptay-Kuznetsov: Plasmas & Ions 2 (1999) 45-56 (0/40) / Kaptay-Sytchev-Miklósi-
RészletesebbenTájékoztatás a doktori képzésről (2016. szeptemberi vagy ezutáni kezdés)
Tájékoztatás a doktori képzésről (2016. szeptemberi vagy ezutáni kezdés) Vásárhelyi Pál Építőmérnöki és Földtudományi Doktori Iskola 2019. augusztus 4 éves doktori képzés Start 1. év 2. év 3. év 4. év
RészletesebbenFényérzékeny amorf nanokompozitok: technológia és alkalmazásuk a fotonikában. Csarnovics István
Új irányok és eredményak A mikro- és nanotechnológiák területén 2013.05.15. Budapest Fényérzékeny amorf nanokompozitok: technológia és alkalmazásuk a fotonikában Csarnovics István Debreceni Egyetem, Fizika
RészletesebbenMikrohullámú abszorbensek vizsgálata
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata 6. félév Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont
RészletesebbenALKÍMIA MA Az anyagról mai szemmel, a régiek megszállottságával.
ALKÍMIA MA Az anyagról mai szemmel, a régiek megszállottságával www.chem.elte.hu/pr Kvíz az előző előadáshoz Programajánlatok november 11. 19:30 ELTE TTK Konferenciaterem Dr. Ahmed Hassan Zewail: Science
Részletesebben. -. - Baris A. - Varga G. - Ratter K. - Radi Zs. K.
2. TEREM KEDD Orbulov Imre 09:00 Bereczki P. -. - Varga R. - Veres A. 09:20 Mucsi A. 09:40 Karacs G. 10:00 Cseh D. Benke M. Mertinger V. 10:20 -. 10:40 14 1. TEREM KEDD Hargitai Hajnalka 11:00 I. 11:20
RészletesebbenBiogáz-földgáz vegyestüzelés égési folyamatának vizsgálata, különös tekintettel a légszennyező gázalkotókra
Biogáz-földgáz vegyestüzelés égési folyamatának vizsgálata, különös tekintettel a légszennyező gázalkotókra OTKA T 46471 (24 jan. 27 jún.) Témavezető: Woperáné dr. Serédi Ágnes, egyetemi docens Kutatók
RészletesebbenPLATTÍROZOTT ALUMÍNIUM LEMEZEK KÖTÉSI VISZONYAINAK TECHNOLÓGIAI VIZSGÁLATA TECHNOLOGICAL INVESTIGATION OF PLATED ALUMINIUM SHEETS BONDING PROPERTIES
Anyagmérnöki Tudományok, 37. kötet, 1. szám (2012), pp. 371 379. PLATTÍROZOTT ALUMÍNIUM LEMEZEK KÖTÉSI VISZONYAINAK TECHNOLÓGIAI VIZSGÁLATA TECHNOLOGICAL INVESTIGATION OF PLATED ALUMINIUM SHEETS BONDING
RészletesebbenPublikációs lista. Gódor Győző. 2008. július 14. Cikk szerkesztett könyvben... 2. Külföldön megjelent idegen nyelvű folyóiratcikk...
Publikációs lista Gódor Győző 2008. július 14. Cikk szerkesztett könyvben... 2 Külföldön megjelent idegen nyelvű folyóiratcikk... 2 Nemzetközi konferencia-kiadványban megjelent idegen nyelvű előadások...
RészletesebbenDrótposta: kovacsea@math.bme.hu ; edith_kovacs@yahoo.com ; Honlapom: http://www.math.bme.hu/diffe/staff/kovacse.shtml
Szakmai önéletrajz 1.1 Személyes adatok: Nevem: Kovács Edith Alice Születési idő, hely: 1971.05.18, Arad Drótposta: kovacsea@math.bme.hu ; edith_kovacs@yahoo.com ; Honlapom: http://www.math.bme.hu/diffe/staff/kovacse.shtml
RészletesebbenEmlékeztető az Informatika Doktori Iskola Tanácsának üléséről
Emlékeztető az Informatika Doktori Iskola Tanácsának üléséről Ideje: 2014. július 1. 16:00. Helye: Informatikai Tanszékcsoport, Kistanácsterem. Jelen voltak: Csendes Tibor (elnök), Csirik János, Fülöp
Részletesebbenrozsdamentes acélokból készült (PM SS) alkatrészek részaránya az Észak Amerikai porkohászat egész termelését nézve 2000-ben 40%-kal növekedett
2010/4 ANYAGSZERKEZET-VIZSGÁLAT INVESTIGATION OF STRUCTURE Diszpergált oxidkerámia szemcsékkel erősített nanoszerkezetű acélok: előállítás és szerkezeti tulajdonságok NANOSTRUCTURED STEELS STRENGTHENED
RészletesebbenA nikkel tartalom változásának hatása ólommentes forraszötvözetben képződő intermetallikus vegyületfázisokra
A nikkel tartalom változásának hatása ólommentes forraszötvözetben képződő intermetallikus vegyületfázisokra Készítette: Gyenes Anett Tudományos vezető: Dr. Gácsi Zoltán Doktoranduszok Fóruma Miskolc 2012.
RészletesebbenMetallográfiai laboratórium szakmai támogatása. ISD Dunaferr Zrt. Innovációs Igazgatóság, Dunaújváros Vasmű tér 1-3.
Europass Önéletrajz Személyi adatok Vezetéknév / Utónév(ek) Cím(ek) Dr.Kardos Ibolya Fsz/1, 49. Batsányi, 2400. Dunaújváros, Magyarország Telefonszám(ok) - Mobil: 36-70-502-9484 Fax(ok) - E-mail(ek) ikardos@rt.dunaferr.hu,
RészletesebbenA kutatólaboratórium és a kutatócsoport leendő vezetőinek önéletrajza - Sajtóanyag
A kutatólaboratórium és a kutatócsoport leendő vezetőinek önéletrajza - Sajtóanyag A kutatólaboratórium és a nano-porok kutatócsoport vezetőjének tudományos önéletrajza Dr. Kaptay György Születési idő,
RészletesebbenKavaró dörzshegesztéssel készült polimer varratok szilárdsági elemzése
Kavaró dörzshegesztéssel készült polimer varratok szilárdsági elemzése Kiss Zoltán PhD hallgató, BME Polimertechnika Tanszék 1111 Budapest, Műegyetem rakpart 3. kiss@pt.bme.hu Absztrakt: Alumínium és egyéb
RészletesebbenJÁRMŰIPARI ANYAGFEJLESZTÉSEK A HŐ- ÉS FELÜLETKEZELÉSE TERÉN
JÁRMŰIPARI ANYAGFEJLESZTÉSEK A HŐ- ÉS FELÜLETKEZELÉSE TERÉN Kocsisné dr. Baán Mária, Marosné dr. Berkes Mária, Dr. Kuzsella László Dr. Felde Imre Miskolci Egyetem, Óbudai Egyetem Tartalom A projekt főbb
RészletesebbenVÉKONYLEMEZEK ELLENÁLLÁS-PONTKÖTÉSEINEK MINŐSÉGCENTRIKUS OPTIMALIZÁLÁSA
MISKOLCI EGYETEM GÉPÉSZMÉRNÖKI KAR VÉKONYLEMEZEK ELLENÁLLÁS-PONTKÖTÉSEINEK MINŐSÉGCENTRIKUS OPTIMALIZÁLÁSA PhD ÉRTEKEZÉS TÉZISEI KÉSZÍTETTE: SZABÓ PÉTER OKLEVELES GÉPÉSZMÉRNÖK, EWE GÉPÉSZMÉRNÖKI TUDOMÁNYOK
RészletesebbenA FOSZFOR SZEREPE A VAS ARCHEOMETALLURGIÁJÁBAN. Tézisfüzet. Thiele Ádám okleveles gépészmérnök. Témavezető: Dr. Dévényi László c.
A FOSZFOR SZEREPE A VAS ARCHEOMETALLURGIÁJÁBAN Tézisfüzet Thiele Ádám okleveles gépészmérnök Témavezető: Dr. Dévényi László c. egyetemi tanár Budapesti Műszaki és Gazdaságtudományi Egyetem Gépészmérnöki
RészletesebbenKvartó elrendezésű hengerállvány végeselemes modellezése a síkkifekvési hibák kimutatása érdekében. PhD értekezés tézisei
Kerpely Antal Anyagtudományok és Technológiák Doktori Iskola Kvartó elrendezésű hengerállvány végeselemes modellezése a síkkifekvési hibák kimutatása érdekében PhD értekezés tézisei KÉSZÍTETTE: Pálinkás
RészletesebbenFémötvözetek hőkezelése ANYAGMÉRNÖKI ALAPKÉPZÉS (BSc) Hőkezelési szakirány
Fémötvözetek hőkezelése ANYAGMÉRNÖKI ALAPKÉPZÉS (BSc) Hőkezelési szakirány TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR ANYAGTUDOMÁNYI INTÉZET Miskolc, 2008. 1. Tantárgyleírás
Részletesebben
