3 Módosított Floe eljárással karbonitridált felületi rétegek tulajdonságai Szilágyiné Biró Andrea 1 Szabó Endre 2 Tisza Miklós 3 1 tanársegéd, 2 ny. egyetemi adjunktus, 3 tanszékvezető, egyetemi tanár Miskolci Egyetem, Mechanikai Technológiai Tanszék, 3515, Miskolc-Egyetemváros IX. Országos Anyagtudományi Konferencia, október Balatonkenese Telekom Hotel A nitridálás fogalma A nitridálás egy termokémiai felületötvöző eljárás Az általa elérhető tulajdonságváltozások: Növelt felületi keménység Növelt kopásállóság Egyes esetekben növelt korróziós ellenállás Egyes esetekben növelt kifáradási határ Eljárás változatai: Gáz közegű Sófürdős Plazmanitridálás A gáznitridálás korlátai és a karbonitridálás A rétegnövekedés korlátai: A felületi réteg telítődése miatti gátolt diffúzió Kis felületi aktivitás Alkalmazott gázkeverék: NH 3 +N 2 A karbonitridálás alkalmazásának előnye: Magasabb hőmérsékleten növelt diffúzió A felület aktivitásának növekedése Stabilabb karbonitridek képződése Alkalmazott gázkeverék: NH 3 +N 2 +CO A (karbo)nitridált réteg szerkezete A Floe eljárás A Floe eljárás technológiai nehézségei Vegyületi réteg Diffúziós zóna A porozitás okozta tulajdonságromlás Csökkent keménység Csökkent kopásállóság Forrás: David Pye: Practical Nitriding and Ferritic Nitrocarburizing, ASM International, December 1, 2003., ISBN: A disszociációs fok pontos mérésére van szükség A disszociometer nem megfelelő pontosságú A szenzorok drágák A hőmérséklet pontos szabályozhatósága és gyors változtatása alapfeltétel A munkadarab/alkatrész méretei korlátozzák a hőmérséklet gyors változtatásának lehetőségét Ipari méretű kemencék esetén a hőmérséklet gyors változtatása még nagyobb nehézség 4 5 6

4 Módosított Floe eljárás Elvégzett kísérletek Nitridált réteg porozitásának változása Vegyi összetétel, tömeg% C Si Mn S, P max Cr Ni Cu 16MnCr5 0,13-0,19 0, ,00-1,30 0,035 0,80-1,10 max. 0,30 max. 0,30 Jel Technológia Hőmérséklet Idő 520 C<T<590 C 1 2 Gáz Karbonitridálás 560 C 10óra Gáz Karbonitridálás 525 C 8óra 3 Gáz Karbonitridálás 560 C 8óra, Floe 4 Gáz Karbonitridálás 525 C 8óra, Floe Eredmények: porozitás mértéke Eredmények: vegyületi réteg mélysége Eredmények: diffúziós zóna mélysége porózus réteg mélysége porozitás mértéke = vegyületi réteg mélysége

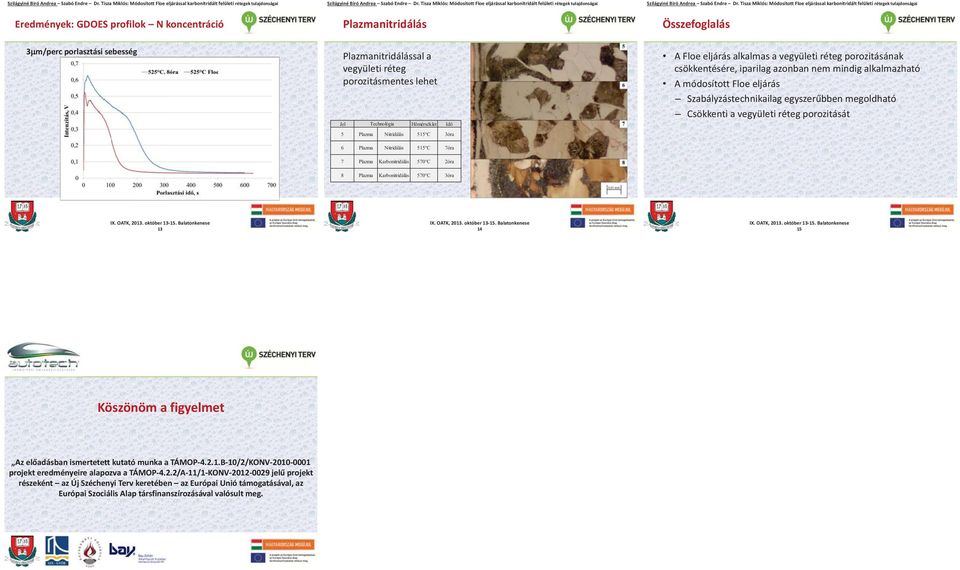

5 Eredmények: GDOES profilok N koncentráció Plazmanitridálás Összefoglalás 3 m/perc porlasztási sebesség Plazmanitridálással a vegyületi réteg porozitásmentes lehet Jel Technológia Hőmérséklet Idő 5 Plazma Nitridálás 515 C 3óra 6 Plazma Nitridálás 515 C 7óra A Floe eljárás alkalmas a vegyületi réteg porozitásának csökkentésére, iparilag azonban nem mindig alkalmazható A módosított Floe eljárás Szabályzástechnikailag egyszerűbben megoldható Csökkenti a vegyületi réteg porozitását 7 Plazma Karbonitridálás 570 C 2óra 8 Plazma Karbonitridálás 570 C 3óra Köszönöm a figyelmet Az előadásban ismertetett kutató munka a TÁMOP B-10/2/KONV projekt eredményeire alapozva a TÁMOP-4.2.2/A-11/1-KONV jelű projekt részeként az Új Széchenyi Terv keretében az Európai Unió támogatásával, az Európai Szociális Alap társfinanszírozásával valósult meg.

6 ,Jarmuipari anyagfejlesztesek: celzott alapkutatas az alakfthat6sag, hokezeles. \ i TAMOP A-ll/1/KONV es hegeszthetoseg temakoreiben" SZSCHENYI TERV 10 sz. melleklet UTI BESZAMOLO,Jarmuipari anyagfejlesztesek: celzott alapkutatas az alakfthat6sag, hokezeles es hegeszthetoseg temakoreiberi" dmu, TAMOP A-11/1/KONV sz. projekthez kapcsol6d6an Szilagyine Biro Andrea, tanarseged, oktober 13. es 15. kozott reszt vettem a Balatonkenesen rendezett, IX. Orszagos Anyagtudomanyi Konferencian. Eloadas anyagat 1 egyeb szakmai anyagot mellekelek: ~nem (eloadasanyag es a programfozet masolata) A program rovid ismertetoje, temaja: Az Orszagos Anyagtudomanyi Konferencia (OATK) egy olyan szakmai konferencia, mely kutatasi teruietemhez kozvetlenui kapcsol6dik. A konferencia j6 alkalmat nyujtott a temamhoz kotodo jelenleg foly6 kutatasok megismeresere. A konferencian tobb eloadast meghallgattam es posztert megtekintettem, valamint eloadast tartottam Modositott Floe eljarassal karbonitridalt feli.ileti retegek tulajdonsagai dmmel, valaszoltam a feltett kerdesekre. A konferencian elhangzott eloadashoz kotodoen varhat6an megjelentetesre kerui egy angol nyelvu lektoralt foly6iratcikk. Az utazashoz kapcsol6d6an, Szilagyine Biro Andrea, tanarseged kikuidetese, a fent nevezett TAMOP projekt koltsegvetesben betervezesre keruit. Miskolc, okt6ber 16..s~e~"~ ~~ U ':':"'<:J: ~ (Szilagyine Biro Andrea, tanarseged)
