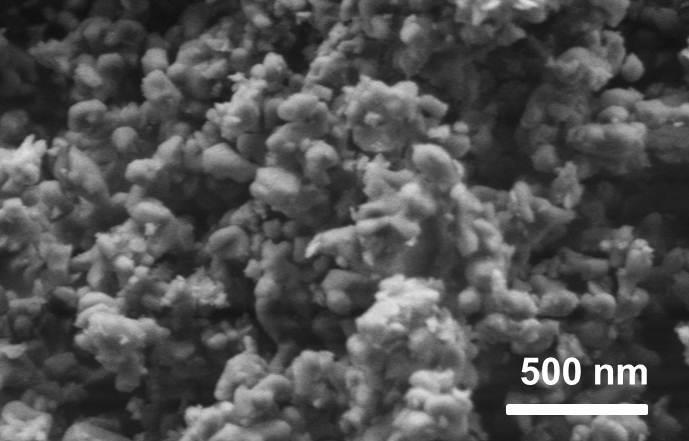

Etanolban őrölt porok szerkezeti vizsgálata. 1. Al 2 O 3 (gyártó: Almatics GmbH, CT3000SG, D50:0,5µm) a) b)

Átírás

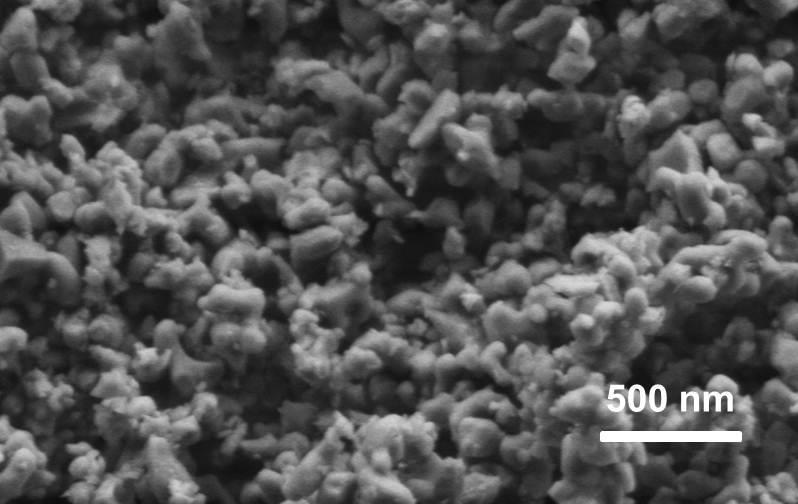

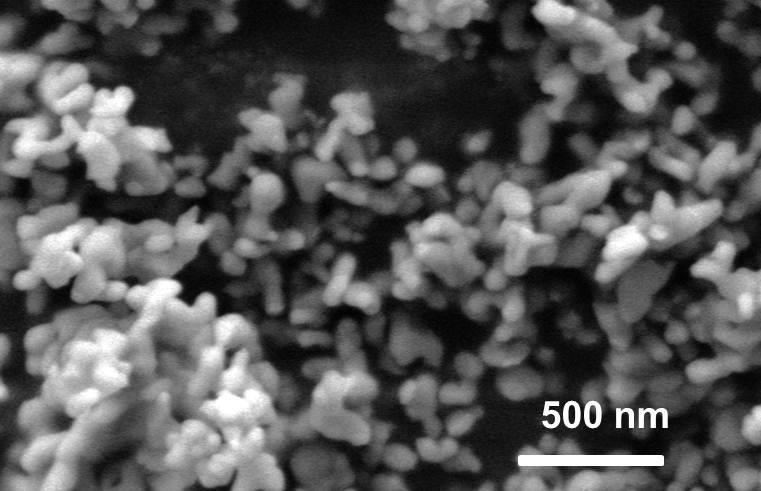

1 A kompozit anyagok előállításánál az első kutatások a két különböző gyártótól származó Al 2 O 3 anyag megismerésére szolgáltak. Vizsgáltuk az anyag és az adalékok (SiC, grafén, Si 3 N 4, szénnanocső) viselkedését az őrlés hatására. Az őrlést etanolban és folyékony nitrogénben végeztük. Minden kiinduló anyag szerkezetét és morfológiáját megvizsgáltuk pásztázó elektronmikroszkóp (LEO XB, SEM) és röntgen-diffrakcióval. Etanolban őrölt porok szerkezeti vizsgálata 1. Al 2 O 3 (gyártó: Almatics GmbH, CT3000SG, D50:0,5µm) 4. ábra. Al 2 O 3 szerkezeti vizsgálata. a) SEM, b) XRD A szerkezeti vizsgálat bizonyította, hogy tiszta -Al 2 O 3 (JCPDS ) a kiinduló anyag, más adalék nem található benne. A szemcsék átlagos mérete 500 nm, de megfigyelhető sokkal kisebb 100 nm nagyságú szemcse is a szerkezetben. 2. Al 2 O 3 (gyártó: Baikalox CR10, 95% alpha, 5% gamma, D50:0,45µm) 5. ábra. Al 2 O 3 szerkezeti vizsgálata. a) SEM, b) XRD A SEM vizsgálat alapján kimutatható, hogy az átlagos (elemi) szemcseméret nm, de ezek 500 nm nagyságú agglomerátumokat képeznek. A gyártó szerint a por 95% és 5% 1

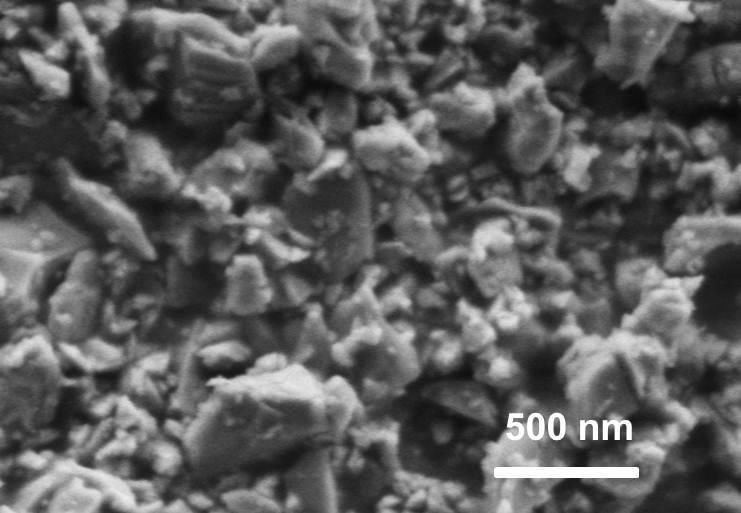

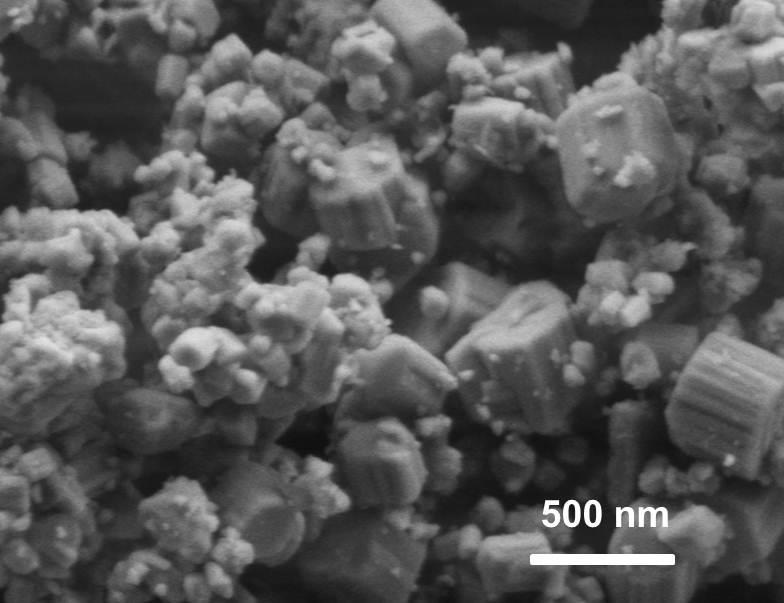

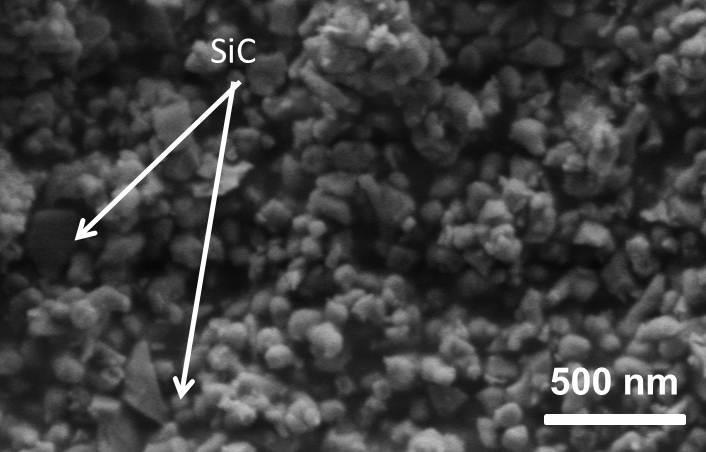

2 fázist tartalmaz. Az általunk kiértékelt XRD szerint csak fázist tartalmaz a kiinduló Al 2 O 3 por (JCPDS ). A két különböző gyártású kiinduló Al 2 O 3 porokhoz többféle adalékot különböző arányban kevertünk és őröltük. Az adalékanyagokat úgyszintén szerkezeti vizsgálatnak vettük alá. 1. SiC adalék (Gyártó: H.C. Starck UF-25, D50<0,4µm) 6. ábra. SiC adalékpor szerkezeti vizsgálata. a) SEM, b) XRD. A SiC por 2 különböző méretű szemcsékből tevődik össze. A nagyobb szemcsék 500 nm és poligonális alakúak, míg a kisebb szemcsék átlagos mérete 100 nm körüli és az alakjuk gömbre hasonlítható. Az XRD mérés alapján tiszta SiC fázist azonosítottunk (JCPDS ). 2. Si 3 N 4 adalék ( Gyártó: UBE America Inc., SN-ESP, alpha phase >95%) 7. ábra. Si 3 N 4 adalékpor szerkezeti vizsgálata. a) SEM, b) XRD. A SEM vizsgálatok alapján, az adalékpor 2 különböző szemcséből tevődik össze. A kisebb globuláris szemcsék átlagos mérete nm, míg a másik méret nm. A nagyobb méretű szemcsék alakja hengerszerű. Az XRD -fázisra utal (JCPDS ). 3. MLG (multirétegű grafén) - kiinduló grafit (Aldrich, Grafit 1-2 µm) A grafit port nagyhatékonyságú attritor malom segítségével őröltük 10órát etanolban 4000 ford/perc-el. Az őrléshez 1mm-es ZrO 2 golyókat használtunk. 2

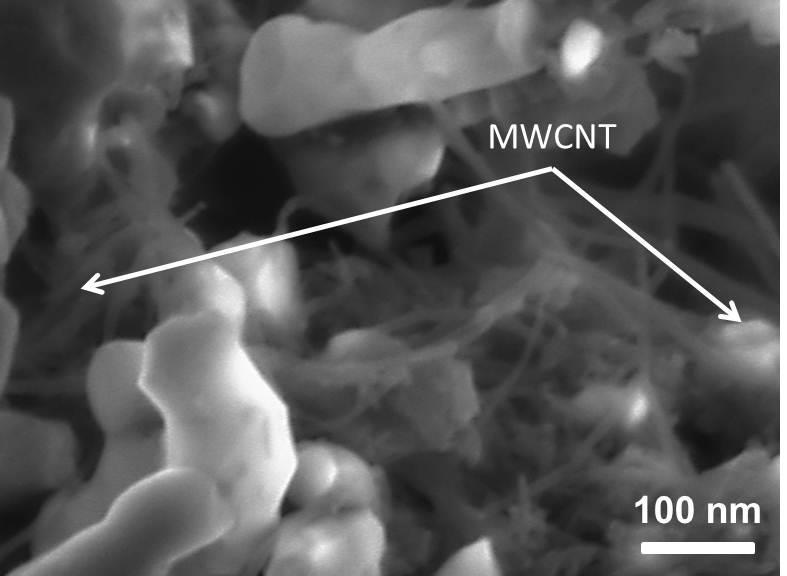

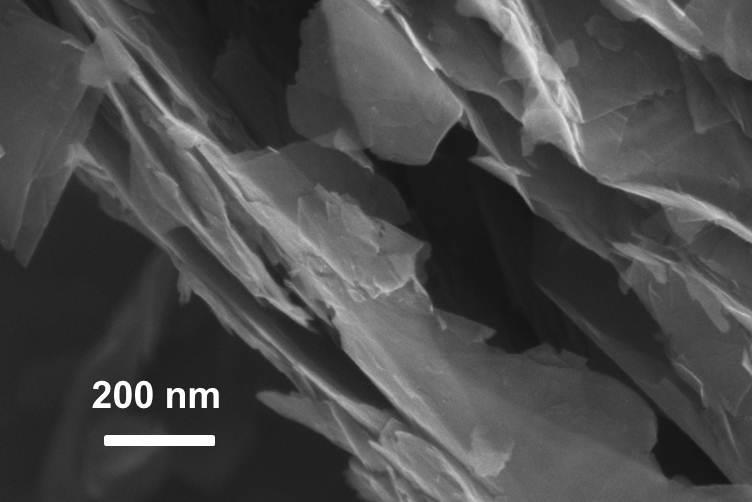

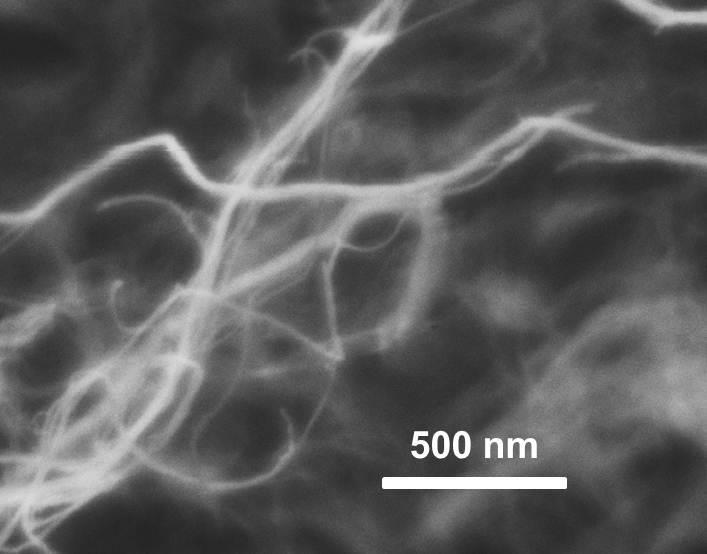

3 8. ábra. MLG szerkezeti vizsgálata. a) SEM, b) XRD. A grafit alapanyagból nagyhatékonyságú attritor malommal előállított multirétegű grafén hosszúsága mikrométer nagyságú, míg szélessége ~ 5 nm. A multiréteg grafén rétegből tevődik össze. Az XRD vizsgálat igazolja a grafén főbb csúcsait (JCPDS ). 4. Többfalú szénnanocső MWCNT (Gyártó: Szegedi Egyetem, 2.5wt%Co-Fe / Al(OH) 3 + oxidácio etilén CCVD) 9. ábra. MWCNT szerkezeti vizsgálata, a) SEM, b) XRD. A többfalú szénnanocső CCVD (kémiai gőzöléssel leválasztott) technikával készült. A MWCNT hossza néhány mikrométer, még az átmérőjük 50 nm. Az XRD vizsgálat nem mutat ki más minor fázist (JCPDS ). Az 1. számú Al 2 O 3 kiinduló porhoz 5t% és 10 t% (tömegszázalék) MLG adalék hozzáadására került sor. A porokat nagyhatékonyságú attritor malommal (HDDM 01) 4000 ford/perc-el 3 órát etanolban, Al 2 O 3 tégelyben, 1mm-es ZrO 2 golyókkal és ZrO 2 tárcsákkal őröltük. 3

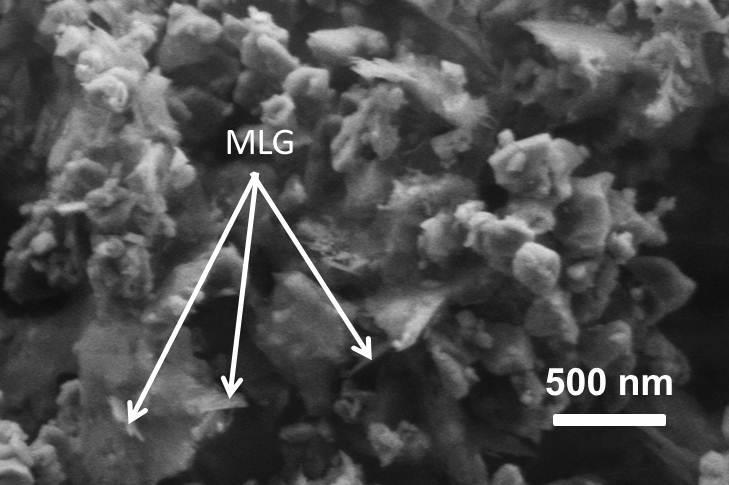

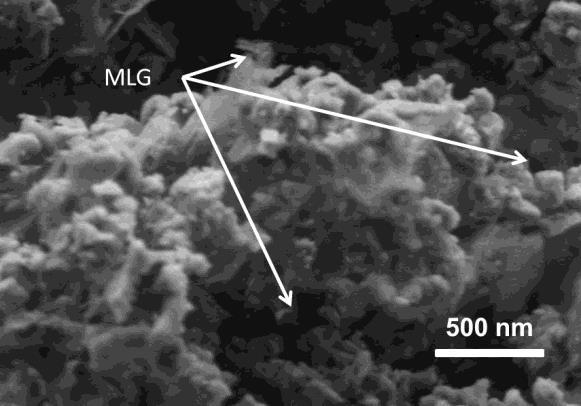

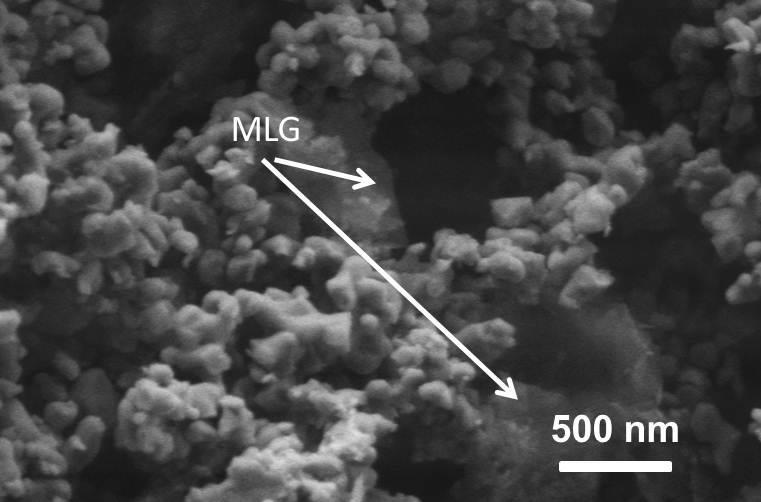

4 c) d) 10. ábra. Al 2 O 3 / MLG kompozit szerkezeti vizsgálata. a) 5t% MLG adalék SEM képe, b) 5t% MLG adalék XRD vizsgálata, c) 10t% MLG adalék SEM képe, d) 10t% MLG adalék XRD vizsgálata. A 3 órás őrlés hatására az Al 2 O 3 alapporban a nagy poligonális szemcsék eltűntek, az átlagos szemcsemérete kisebb kb. 400 nm, és a MLG adalék eloszlása az 5t% (10a. ábra) és a 10t% (10c. ábra) is sikeres volt. Az XRD mérések lényegében egyformák a fázisok szempontjából - Al 2 O 3 (JCPDS MLG (JCPDS )-, csak a 10t% MLG esetében az őrlésnél használt ZrO 2 golyókból bekerült szennyezés észlelhető az anyagban (10d. ábra). A 2. számú Al 2 O 3 alapporhoz 5t% és 10 t% MLG adalék hozzáadására került sor, hasonlóan mint az előző esetben. A porokat nagyhatékonyságú attritor malommal (HDDM 01) 4000 ford/perc-el 3 órát etanolban, Al 2 O 3 tégelyben, 1mm-es ZrO 2 golyókkal és ZrO 2 tárcsákkal őröltük. 4

5 c) d) 11. ábra. Al 2 O 3 / MLG kompozit szerkezeti vizsgálata. a) 5t% MLG adalék SEM képe, b) 5t% MLG adalék XRD vizsgálata, c) 10t% MLG adalék SEM képe, d) 10t% MLG adalék XRD vizsgálata. Az őrlés hatására az Al 2 O 3 szemcsék átlagos mérete nem változott, de a szemcsék alakja oválisból globulárisra változott. Az 5t% és 10 t% MLG esetében is jó az eloszlásuk a mintákban. Mindkét esetben megtalálható (minimális mértékben) az őrlőgolyókból bekerült ZrO 2 szennyezés a kompozit anyagba. Az 2. számú Al 2 O 3 kiinduló por esetében 5t% és 10 t% MWCNT adalék hozzáadására került sor. A porokat nagyhatékonyságú attritor malommal (HDDM 01) 4000 ford/perc-el 3 órát etanolban, Al 2 O 3 tégelyben, 1mm-es ZrO 2 golyókkal és ZrO 2 tárcsákkal őröltük. 5

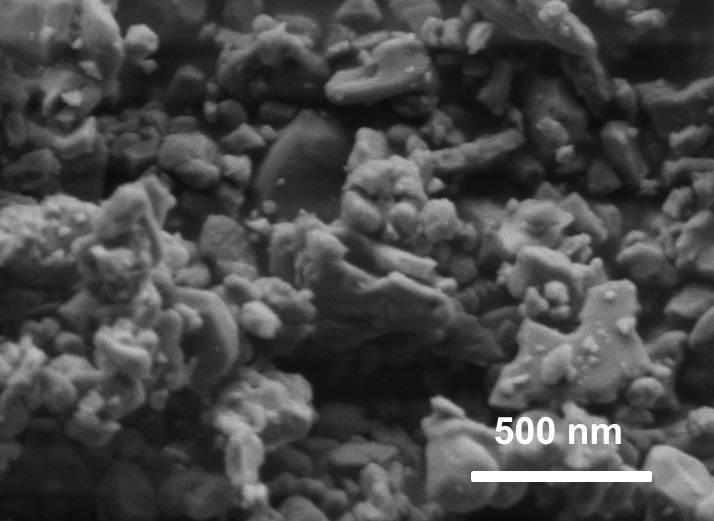

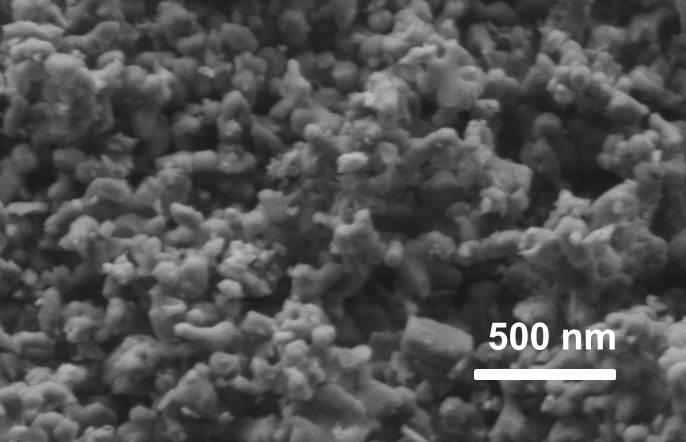

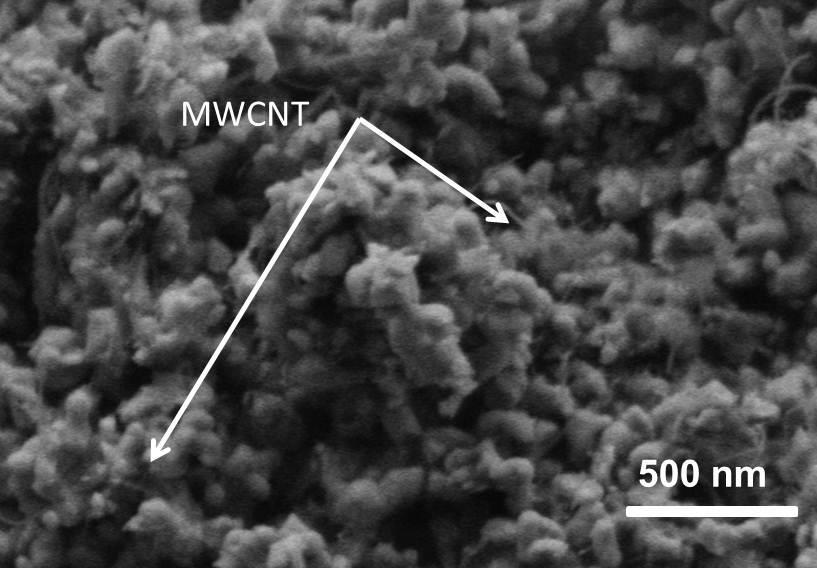

6 c) d) 12. ábra. Al 2 O 3 / MWCNT kompozit szerkezeti vizsgálata. a) 5t% MWCNT adalék SEM képe, b) 5t% MWCNT adalék XRD vizsgálata, c) 10t% MWCNT adalék SEM képe, d) 10t% MWCNT adalék XRD vizsgálata. Az etanolban őrölt Al 2 O 3 / MWCNT kompozit szerkezetét SEM és XRD segítségével vizsgáltuk. A nm méretű szemcsékből álló kiinduló por az őrlés hatására 100 nm nagyságúra növekedett (agglomerálódott), de mindkét esetben sikerült diszpergálni a MWCNT-t (5 t% és 10t% esetében is). A fő fázisok: Al 2 O 3 (JCPDS MLG (JCPDS ). Az ZrO 2 fázis ebben az esetben is megtalálható az anyagban, ami az őrlőgolyók és tárcsák kopásából származik. Az 2. számú Al 2 O 3 kiinduló porhoz 5t% és 10 t% SiC-ot kevertünk. A porokat nagyhatékonyságú attritor malommal (HDDM 01) 4000 ford/perc-el 3 órát etanolban, Al 2 O 3 tégelyben, 1mm-es ZrO 2 golyókkal és ZrO 2 tárcsákkal őröltük. 6

7 c) d) 13. ábra. Al 2 O 3 / SiC kompozit szerkezeti vizsgálata. a) 5t% SiC adalék SEM képe, b) 5t% SiC adalék XRD vizsgálata, c) 10t% SiC adalék SEM képe, d) 10t% SiC adalék XRD vizsgálata. Az etanolban őrölt Al 2 O 3 / SiC kompozit szerkezete 5t% és 10t% SiC aránynál nem különbözik. A nm méretű szemcsékből álló kiinduló por az őrlés hatására 100 nm nagyságúra növekedett, de mindkét esetben sikerült diszpergálni a SiC-t (5 t% és 10t% esetében is). A fő fázisok: Al 2 O 3 (JCPDS ) + SiC (JCPDS ). Az ZrO 2 fázis megtalálható az anyagban, ami az őrlőgolyók és tárcsák kopásából származik. Az 2. számú Al 2 O 3 kiinduló porhoz 5t% és 10 t% Si 3 N 4 -ot adtunk hozzá. A porokat nagyhatékonyságú attritor malommal (HDDM 01) 4000 ford/perc-el 3 órát etanolban, Al 2 O 3 tégelyben, 1mm-es ZrO 2 golyókkal és ZrO 2 tárcsákkal őröltük. c) d) 7

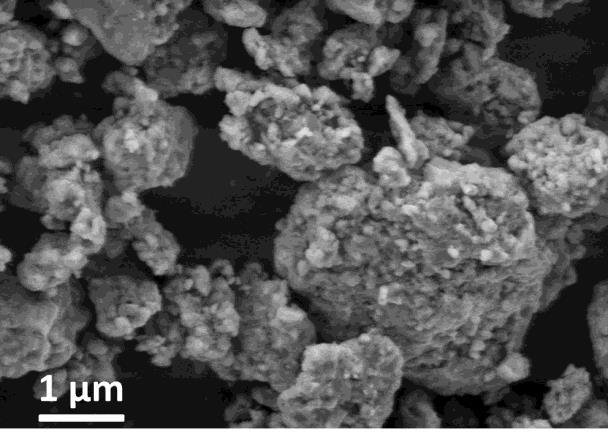

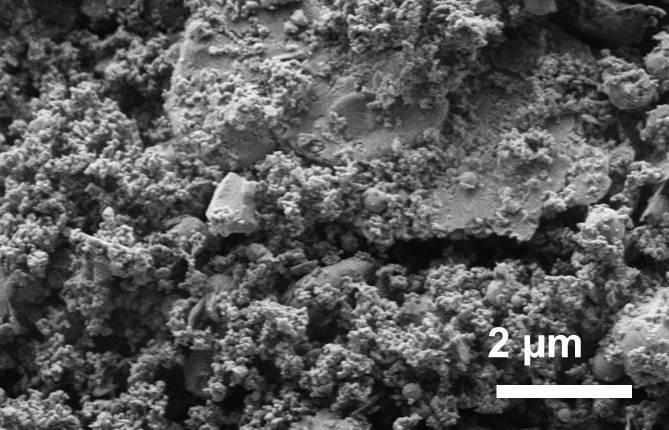

8 14. ábra. Al 2 O 3 /Si 3 N 4 kompozit szerkezeti vizsgálata. a) 5t% Si 3 N 4 adalék SEM képe, b) 5t% Si 3 N 4 adalék XRD vizsgálata, c) 10t% Si 3 N 4 adalék SEM képe, d) 10t% Si 3 N 4 adalék XRD vizsgálata. Az etanolban őrölt Al 2 O 3 / Si 3 N 4 kompozitok szerkezete 5t% és 10t% Si 3 N 4 arányánál különbségeket figyelhetünk meg. Az adalékanyag nagyobb arányánál az Al 2 O 3 szemcsemérete jobban csökken, mint a kisebb arányú adalék hozzáadása esetében. A Si 3 N 4 szemcséi 4-5x nagyobb méretűek, mint a mátrix szemcsemérete. A fő fázisok: Al 2 O 3 (JCPDS ) + Si 3 N 4 (JCPDS ). Ebben az estben is megfigyeltünk ZrO 2 fázist az anyagban, ami az őrlőgolyók és tárcsák kopásából származik. A kísérletek második fázisában alumínium por volt az alapmátrix. Különböző arányban hozzáadott adalékok segítségével készítettünk kompozit anyagokat őrlőmalom használatával. Az 1. típusú alumínium Al (Gyártó: Henan Yuan Yang Al.Ind. Co., 99,75%, D50:1-3µm) b) a) 15. ábra. Alumínium szerkezeti vizsgálata. a) SEM, b) XRD. A vizsgált alumínium (Al) por globuláris 1-3 µm átlagú szemcsékből tevődik össze. A fázisanalízis az alumínium fázison Al (JCPDS ) kívül nem mutatott ki más minor fázisokat. A kiinduló porhoz különböző adalékanyagok hozzáadásával állítottunk elő más-más szerkezetű és tulajdonságú kompozit anyagokat. Al/SiC/Al 2 O 3 kompozit A kiinduló porkeverék 50t% Al, 35t%SiC és 15t% Al 2 O 3. A kiinduló porokat nagyhatékonyságú attritor malomban őröltük 1 órát 600ford/perc el etanolban, Al 2 O 3 tégelyben, 2mm átmérőjű ZrO 2 golyókkal és ZrO 2 karos keverővel. 8

9 16. ábra. Az Al/SiC/Al 2 O 3 kompozit szerkezeti vizsgálata. a) SEM, b) XRD. A szerkezeti vizsgálatokból kiindulva, a 1-3 mikronos Al szemcsék mérete 1 µm átlagos nagyságúra csökkent. Fontos, hogy az adalékanyagok eloszlása egyenlő, méretük 50 nm körüli és bevonja az Al szemcsék felületét. Az XRD bizonyítja mind a 3 fázis jelenlétét (Al (JCPDS ) + SiC (JCPDS ) + Al 2 O 3 (JCPDS ). Al /SiC /Al 2 O 3 kompozit A kiinduló porkeverék 40t% Al, 58t%SiC és 2t% Al 2 O 3. A kiinduló porokat nagyhatékonyságú attritor malomban őröltük 1 órát 600 ford/perc el etanolban, Al 2 O 3 tégelyben, 2mm átmérőjű ZrO 2 golyókkal és ZrO 2 karos keverővel. 17. ábra. Az Al/SiC/Al 2 O 3 kompozit szerkezeti vizsgálata. a) SEM, b) XRD. Az őrlés hatására az Al szemcsék mérete 1 µm alá csökkent. Az Al szemcsék megtartották a globuláris szerkezetüket. Felületüket az őrlés során SiC szemcsékkel vontuk be, az Al 2 O 3 csak minimális mennyiségben található a porkeverékben. Al / Al 2 O 3 / SiC / MLG / Si 3 N 4 kompozit A kiinduló porkeverék 30t% Al, 50t% Al 2 O 3, 10%tSiC, 5t% MLG, 5t% Si 3 N 4. A kiinduló porokat nagyhatékonyságú attritor malomban őröltük 1 órát 600ford/perc el etanolban, Al 2 O 3 tégelyben, 2mm átmérőjű ZrO 2 golyókkal és ZrO 2 karos keverővel. 9

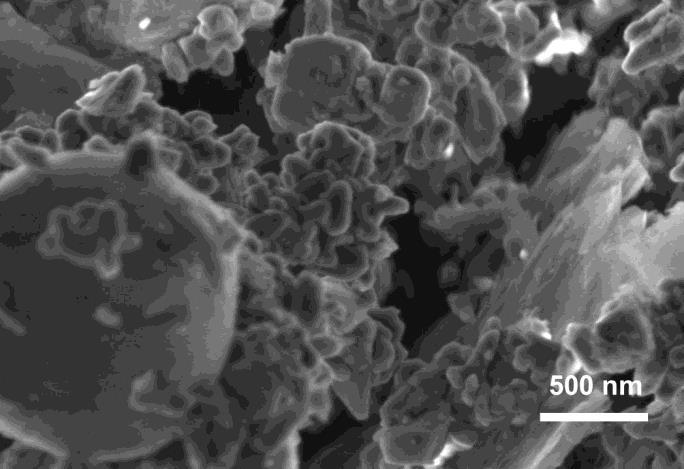

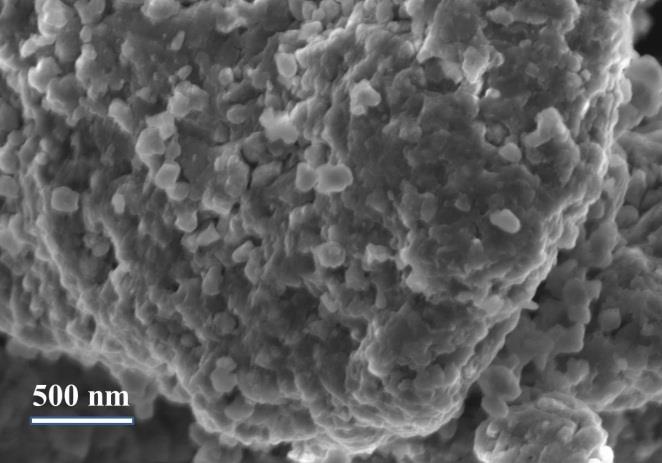

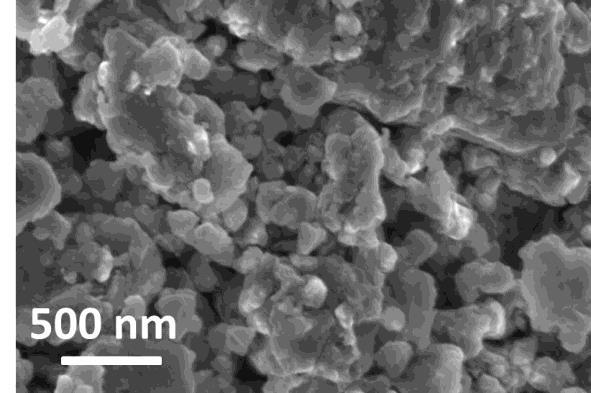

10 18. ábra. Az Al/SiC/Al 2 O 3 /LMG/Si 3 N 4 kompozit szerkezeti vizsgálata. a) SEM, b) XRD. A 4 féle komponens kiinduló porból összeállított kompozit anyag szerkezete a 18. ábrán látható. A szerkezett nagy mikrométeres agglomerátumokból és nanométeres szemcsékből tevődik össze. Az XRD alapján a végtermékben megmaradt minden kiinduló fázis és nem alakult ki új fázis: Al (JCPDS ) + Al 2 O 3 (JCPDS ) + SiC (JCPDS ) + MLG (JCPDS ) + Si 3 N 4 (JCPDS ).. Al / Al 2 O 3 / SiC / MLG / Si 3 N 4 kompozit A kiinduló porkeverék 20t% Al, 55t% Al 2 O 3, 10%tSiC, 5t% MLG, 10t% Si 3 N 4. A kiinduló porokat nagyhatékonyságú attritor malomban őröltük 1 órát 600ford/perc el etanolban, Al 2 O 3 tégelyben, 2mm átmérőjű ZrO 2 golyókkal és ZrO 2 karos keverővel. 19. ábra. Az Al/SiC/Al 2 O 3 /MLG/Si 3 N 4 kompozit szerkezeti vizsgálata. a) SEM, b) XRD 10

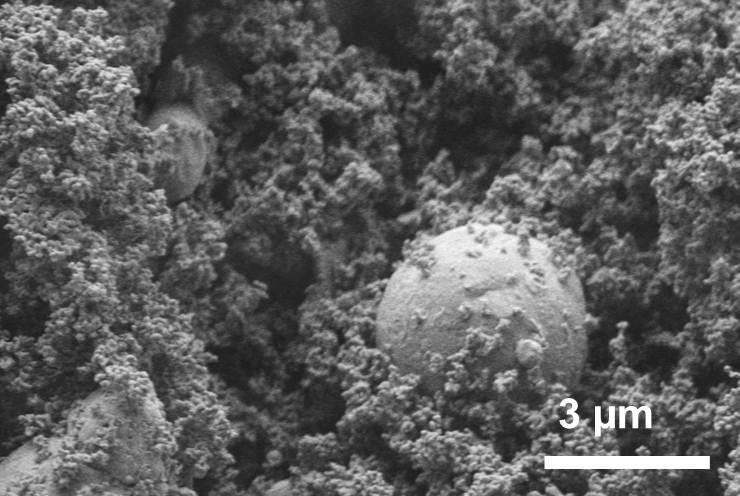

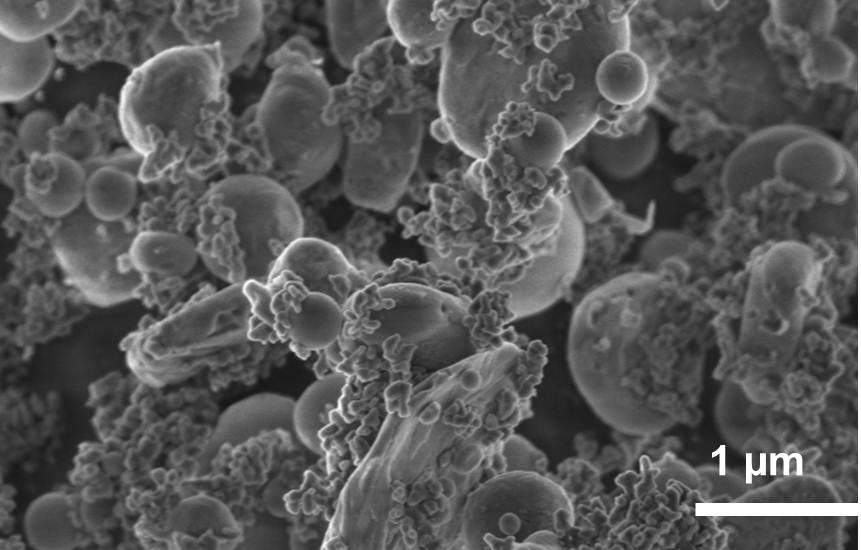

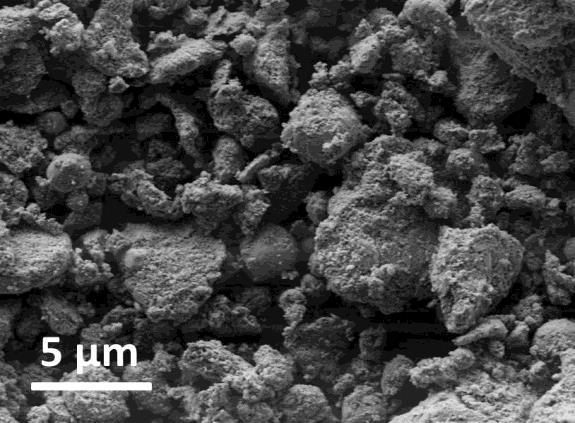

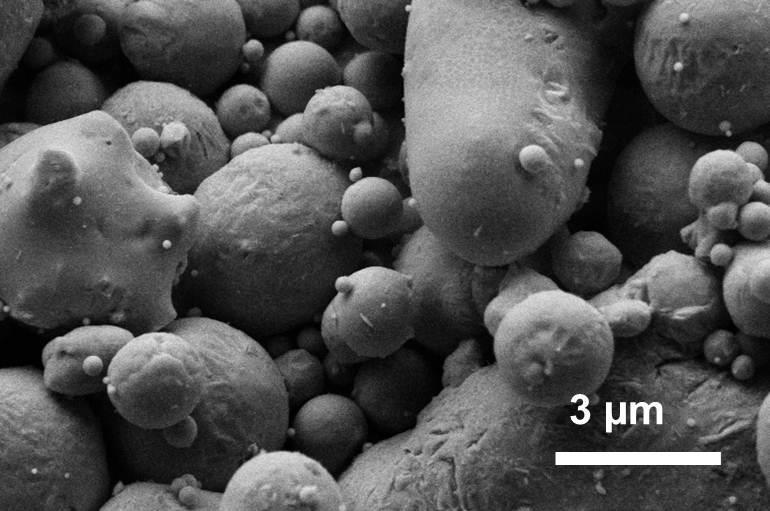

11 A különböző adalékokkal előállított kompozit anyag szerkezetében megtalálhatóak a mátrix és adalékanyag szemcséi. Az Al kiinduló por gömbös szemcséi méretükben felére csökkentek. Az őrlés végén diszpergálódtak az adalékok. AZ MLG szerkezete megmaradt az őrlés után is. Al / Al 2 O 3 kompozit A kiinduló porkeverék 70t% Al, 30t% Al 2 O 3. A kiinduló porokat nagyhatékonyságú attritor malomban őröltük 1 órát 600ford/perc el etanolban, Al 2 O 3 tégelyben, 2mm átmérőjű ZrO 2 golyókkal és ZrO 2 karos keverővel. 20. ábra. Az Al/Al 2 O 3 kompozit szerkezeti vizsgálata. a) SEM, b) XRD Az alumínium mátrix gömb alakú szemcséi felületén az őrlés hatására egyenletesen diszpergálódik az Al 2 O 3 nanoszemcsés adalék. Az XRD csak a két fő fázis (Al, Al 2 O 3 ) vonalait mutatja (Al (JCPDS ) + Al 2 O 3 (JCPDS )).. Az 2. típusú alumínium Al (Al Si27 Ni7, D50 <10 µm) A nikkelt és szilíciumot tartalmazó alumínium por szerkezeti vizsgálata az alábbi ábrán látható. 11

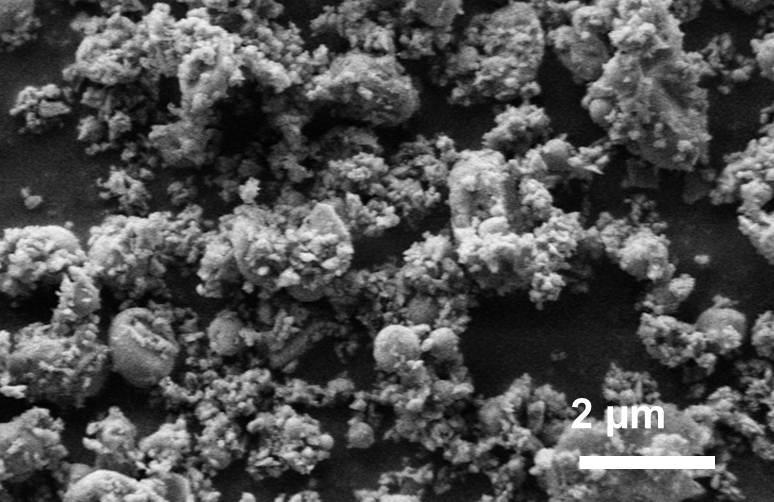

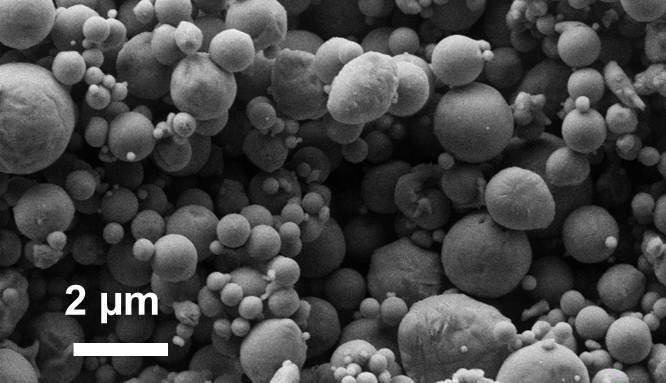

12 21. ábra. Az Al szerkezeti vizsgálata. a) SEM, b) XRD Az kiinduló alumínium por 5-6 µm nagyságú szemcséket tartalmaz, emellet kisebb nm-es gömb alakú szemcsék is megtalálhatók a szerkezetben. Az XRD alumínium és NiSi 2 fázist mutatott ki a porban: Al(NiSi 2 ), (Al, JCPDS , NiSi 2, JCPDS ) + Al 2 O 3 (JCPDS ).. Al / Al 2 O 3 kompozit A 2. számú kiinduló porkeverék 70t% Al, 30t% Al 2 O 3. A kiinduló porokat nagyhatékonyságú attritor malomban őröltük 1 órát 600ford/perc el etanolban, Al 2 O 3 tégelyben, 2mm átmérőjű ZrO 2 golyókkal és ZrO 2 karos keverővel. 22. ábra. Az Al/Al 2 O 3 kompozit szerkezeti vizsgálata. a) SEM, b) XRD Az 1 órás őrlés hatására a kiinduló Al por szemcséinek mérete és alakja nem változott. Az alumínium mátrix gömb alakú szemcséi felületén az őrlés hatására egyenletesen diszpergálódik az Al 2 O 3 nanoszemcsés adalék. Az XRD csak a fő fázisok vonalait mutatta. Nitrogénben őrölt porok szerkezeti vizsgálata Alapanyagok Az őrlési kísérletekhez az alábbi anyagokat használtuk: AlSiNi por Al 2 O 3 por Fenti alapanyagokból kiindulva az alábbi összetételben állítottunk elő kompozit anyagokat: Összetétel AlSiNi Al 2 O 3 70 % 30% 80% 20% 90% 10% 12

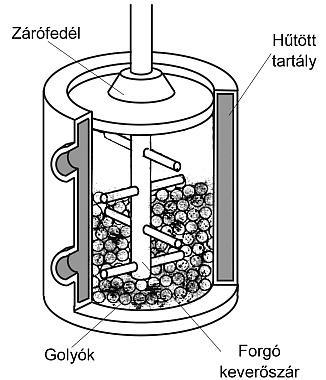

13 Őrlő berendezés Az őrlési kísérleteket, a nanokompozitok előállítását attritorral végeztük. Az attritorok olyan golyós malmok melyekben az őrlőgolyók mozgatását beépített keverőszerkezet végzi (karok, tárcsák). Ezek a berendezések nem csak laboratóriumi munkákra alkalmasak, mivel egyszerre nagy mennyiségű port tudnak őrölni. Létezik függőleges és vízszintes kivitelű változat is. Felépítésükből adódóan magas fordulatszámra, ezáltal nagy energia bevitelre képesek. Az attritor felépítését az alábbi sematikus ábrán mutatjuk be (23. ábra) 23. ábra. Függőleges tengelyű hűtött attritor A por formában rendelkezésre álló alapanyagok őrlési kísérleteihez UP-HD/HDDM-01 típusú attritort használtunk (24. ábra). Az őrlési paraméterek beállításánál figyelembe vettük, hogy a szilárd és folyadék közegű őrlési kísérleteket végeztünk ugyanazon alapanyagokból kiindulva. A kriogén őrlés hatékonyságának vizsgálatához ezért a korábban alkalmazott fordulatszám beállítása mellett végeztük a kísérleteket. Az őrlési paramétereket a következő táblázatban foglaltuk össze. Őrlési paraméterek Őrlőtégely térfogata (rozsdamentes acél) 750 cm 3 Őrlőgolyók átmérője (rozsdamentes acél) Őrlőgolyók össztömege Őrölt anyag össztömege Őrlő közeg Őrlési frekvencia, a keverőszár fordulatszáma Őrlési idő 3/16 (4,763 mm) 2100 g 100 g Folyékony nitrogén 51,6 Hz; 602 rpm 1h, 3h Az őrlési kísérletekről készült fényképeket a következő ábrasorozatban mutatjuk be. 13

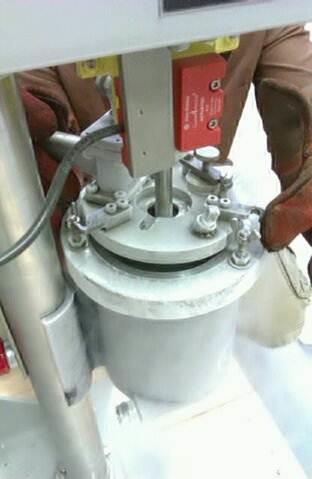

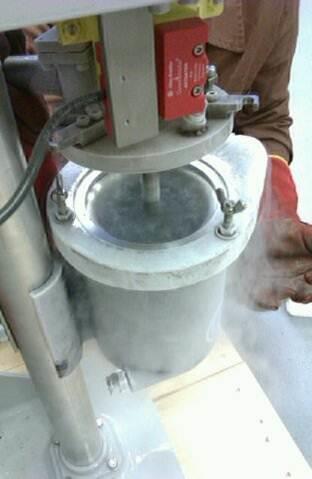

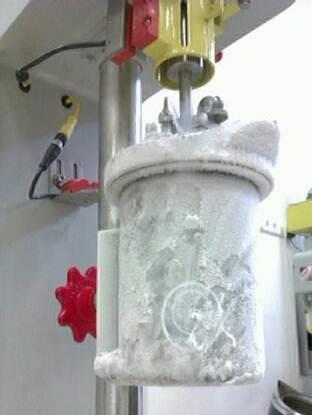

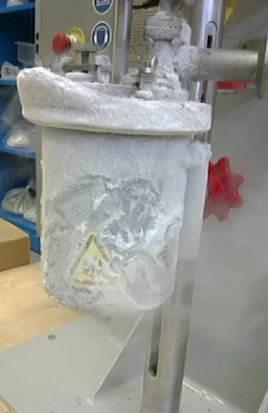

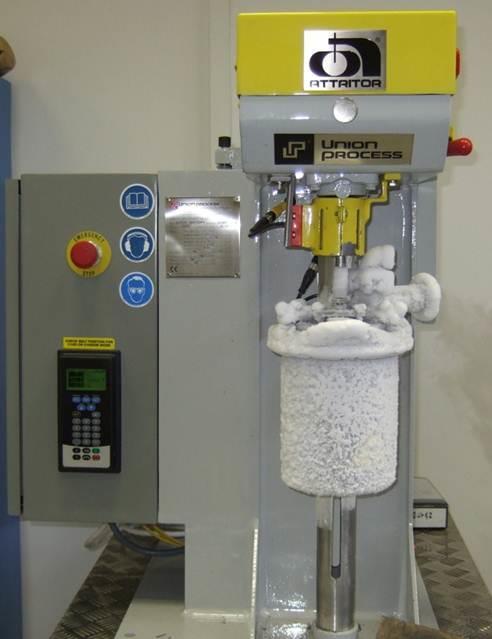

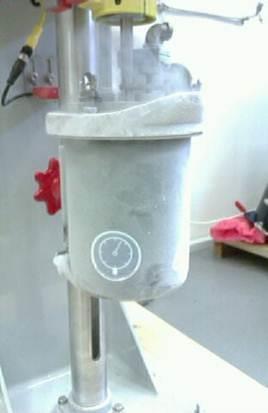

14 24. ábra. UP-HD/HDDM-01 típusú attritor folyékony nitrogén közegű őrlés közben 25. ábra. Az attritor folyékony nitrogénnel (LN) teli tartálya 14

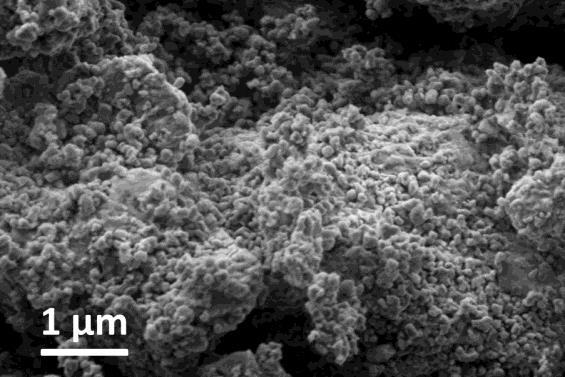

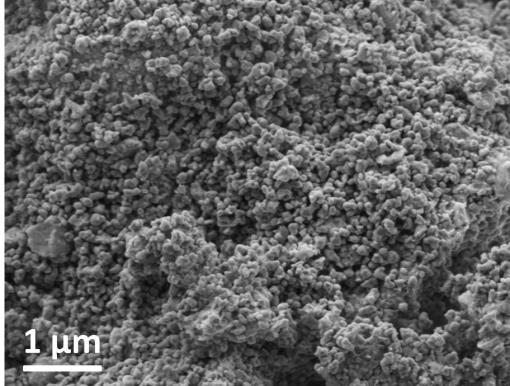

15 (jobb oldali képen látszik a forrásban lévő LN2) A kompozit őrleményeket három különböző összetételben és két őrlési idő mellett állítottuk elő. Egy töltet 100 g kerámia port tartalmazott, minden összetétel és őrlési idő mellett két adagot őröltünk. Az előállított minták azonosítóját a következő táblázatban foglaltuk össze. Jelölés AlSi25Ni Al 2 O 3 Őrlési idő [h] % 30% 80% 20% 90% 10% 70% 30% 80% 20% Az őrleményeket pásztázó elektronmikroszkópiával (SEM) és röntgendiffrakcióval (XRD) elemeztük sz. minta 70% AlSiNi +30% Al 2 O 3, 1h őrlés 600ford/perc, LN sz. minta 70% AlSiNi +30%Al 2 O 3, 1h őrlés 600ford/perc, LN2 15

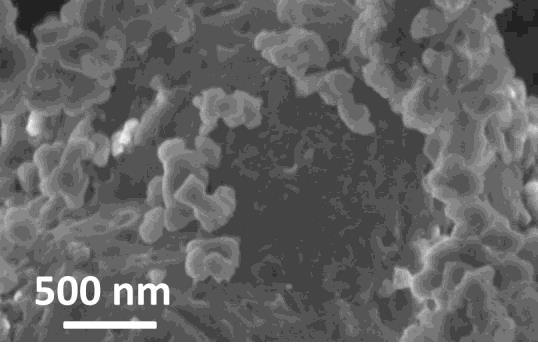

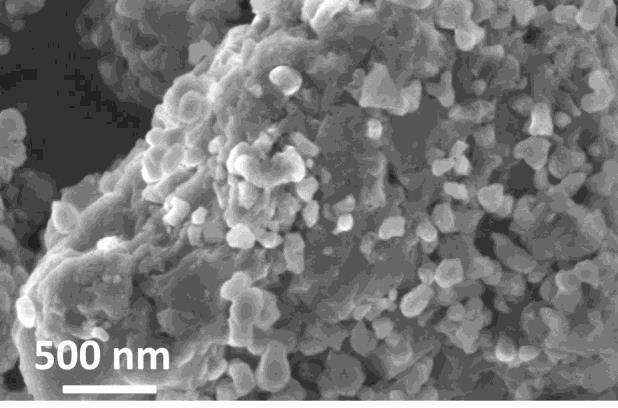

16 1346 sz. minta 80% AlSiNi +20%Al 2 O 3, 1h őrlés 600ford/perc, LN sz. minta 80% AlSiNi +20%Al 2 O 3, 1h őrlés 600ford/perc, LN sz. minta 90% AlSiNi +10%Al 2 O 3, 1h őrlés 600ford/perc, LN2 16

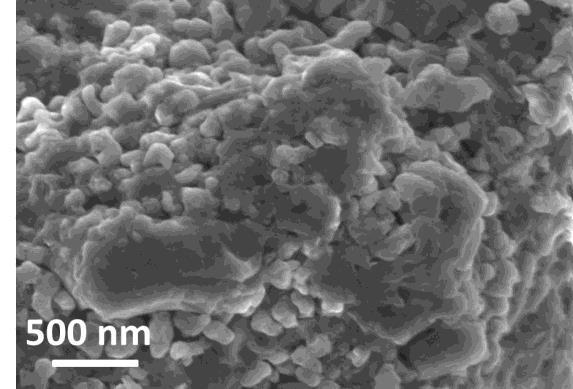

17 1349 sz. minta 90% AlSiNi +10%Al 2 O 3, 1h őrlés 600ford/perc, LN sz. minta 70% AlSiNi +30%Al 2 O 3, 3h őrlés 600ford/perc, LN sz. minta 70% AlSiNi +30%Al 2 O 3, 3h őrlés 600ford/perc, LN2 17

18 1355 sz. minta 80% AlSiNi +20%Al 2 O 3, 3h őrlés 600ford/perc, LN sz. minta 70% AlSiNi +30%Al 2 O 3, 3h őrlés 600ford/perc, LN2 A kutatási feladat során AlSiNi és Al 2 O 3 por alapanyagokból kiindulva különböző összetételben kompozit anyagokat állítottunk elő mechanikai őrléssel. Ehhez attritor-malmot használtunk, 600 1/perc fordulatszámon, kriogén közegben (folyékony nitrogén) végeztük az őrlést 1 és 3 órán át minden összetétel esetében. A kriogén őrléssel előállított mintákat pásztázó elektronmikroszkóppal vizsgáltuk, a szerkezet és szemcseméret vizsgálat 18

19 röntgendiffrakcióval történt. Mindegyik esetben a fő fázisok: Al(NiSi 2 ), (Al, JCPDS , NiSi 2, JCPDS ) + Al 2 O 3 (JCPDS ). 19

20 20

21 Összefoglaló táblázat a munkaszakasz tervezett és a tényleges költségeiről indoklással Az összesített összeg nagyjából megegyezik a tervezett összeg értékével. Eltérés mutatkozik az egyéb dologi kiadások és a K+F tárgyi eszközbeszerzéseknél. A két kutató kiutazása és a partner kutató látogatási költségei minimális költségnövekedést okoztak. Az eszközbeszerzéseknél a projekt megvalósításához feltétlenül szükséges számítástechnikai eszközök beszerzése okozott eltérést a tervezett költségek szintje felett. A felmerült pluszköltségekkel a projekt második évének tervezett költségeit arányosan csökkentjük. s száma: TÉT_ ényezett: MTA Természettudományi Kutatóközpont PROJEKT ELSZÁMOLHATÓ KÖLTSÉGEI (összesítő) I. munkaszakasz II. munkaszakasz tervezett előleg támogatás tervezett előleg támogatás Összesen Költségkategóriák (Ft) (Ft) (Ft) (Ft) (Ft) Személyi juttatások Munkaadót terhelő járulékok Külső megbízások Egyéb dologi kiadások K+F tárgyi eszköz beszerzések K+F immateriális javak beszerzése Fentiekből rezsi, koordináció Összesen Levonható ÁFA Összesen ÁFA-val Alább az Indikátor űrlap az adott munkaszakasz végére elért kumulált értékekkel látható: 21

22 Indikátorok Célérték 1. A projekt közvetlenül hasznosítható eredményei Kifejlesztett új termék (db) 1 Kifejlesztett új szolgáltatás (db) 1 Kifejlesztett új technológia (db) 1 Kifejlesztett új prototípus (db) 0 Benyújtott szabadalmak száma (db) 0 ebből hazai (db) 0 ebből nemzetközi (db) 0 Megítélt szabadalmak száma (db) 0 ebből hazai (db) 0 ebből nemzetközi (db) 0 Állami minősítésre bejelentett fajtajelölt (db) 0 Egyéb iparjogvédelmi oltalom (db) 0 Publikációk száma (db) 4 ebből hazai (db) 1 ebből nemzetközi (db) 3 Disszertációk száma; PhD (db) 0 Projekt eredményeként létrejött magyar-indiai kutatóegységek száma (db) 1 Projekt eredményeként létrejött magyar-indiai K+I projektek száma (db) 0 Projekt eredményeként létrejött egyéb K+I projektek száma (db) 0 ebből hazai (db) 0 ebből nemzetközi (db) 0 2. Emberi erőforrás A projektbe bevont, K+F munkakörben foglalkoztatottak száma (fő) 8 A projektbe bevont PhD hallgatók száma (fő, FTE) 1 A projektbe bevont posztdoktorok száma 1 (fő, FTE) 5, 800 A projektbe bevont fiatal kutatók száma (fő, FTE) 1 A projektbe bevont nők száma (fő, FTE) 2, 200 A projekt révén létrejött munkahelyek száma (db) 3 ebből az új kutatói munkahelyek száma (db) 1 A projektben résztvevő kutatók száma (fő) 8 A projektben résztvevő kutatók munkaóra ráfordítása (FTE) Társadalmi és gazdasági hasznosítás A projekt eredményeinek disszeminációja pl: nyilvános fórumon történő bemutatása (formája és 8 száma, db) hazai konferenciákon (db) 4 nemzetközi konferenciákon (db) 4 Oktatásban/képzésben hasznosított eredmények formája és száma (db) 1 Nemzetgazdasági, illetve közcélú hasznosíthatóság (hasznosítók köre, vállalkozások száma, db) 4 Spin-off cégek száma (db) 0 4. Forrásbevonás A projektbe bevont saját forrás (Ft) 0 A saját forráshoz bevont külső tőke összege (pl. kockázati tőke, bankhitel stb.) (Ft) 0 5. Hosszú távú gazdasági hasznosítás (projektzárást követő 3 évben) Az eredményt hasznosító cég(ek), intézmények száma, szövetkezetek, vállalkozások száma (db) 4 A projektben hasznosított magyar szellemi termék(ek) száma (db) 0 A projekt eredményeként létrejött többlet export árbevétel (Ft) és/vagy jövedelemteremtőképesség, 0 piaci részesedés növekedése A projekt eredményeit mely országokban alkalmazzák 0 További együttműködés az egyetemmel, kutatóintézettel (db) 4 6. Egyéb, a projekt jellegéből adódó, a pályázó által megadott speciális monitoring mutatók /1997. (IX.19.) Korm. rendelet a posztdoktorként való foglalkoztatásról és a Bólyai János Kutatási Ösztöndíjról 22

23 Az adott beszámolási időszakban a tájékoztatással és nyilvánossággal kapcsolatos intézkedések A tájékoztatás széleskörűen megvalósult. Mindösszesen 9 hazai és külföldi nemzetközi konferencián, előadások és egyéb prezentációk formájában mutattuk be eredményeinket. A projektmegbeszéléseken fiatal kutatók, doktoranduszok, posztdoktor kollégák nagyszámban vettek részt. A kapott támogatás ösztönző hatásának bemutatása: A projekt támogatásával három kolléga alkalmazása valósult meg. Ebből egy posztdoktori, kutatói alkalmazás történt. A projekt keretében széleskörű együttműködés és kutatás indult, amelynek megvalósításában három hazai egyetem (Széchenyi István, BME, Miskolci Egyetem) és egy társ-kutatóintézet (MTA-TTK-AKI) is részt vesz. A kutatás-fejlesztésben részt vevő személyek megnevezése és a munkaszakasz teljesítésével eltöltött ténylegesen munkaideje (az alábbi tábla szerint): Szakértő neve Szakértő azonosítója Közreműködő státusza* Feladatok sorszáma Munkaidő ráfordítás (FTE) Balázsi Csaba BALCSA50 PhD 1,2,3 150 Gergely Gréta GERGRE09 posztdoktor Petrik Attila technikus 1,2,3 400 Tapasztó posztdoktor Orsolya Tóth Attila posztdoktor Lukács István posztdoktor Allaz. M. Reza posztdoktor 1,2,3 400 Illés Levente technikus Wéber Ferenc technikus 1,2 100 Varga Viktor asszisztens 1,2 400 Összesen (FTE) 1950 Teljes munkaidőre átszámított létszám (fő) 7 23
