Az opakásványok infravörös-mikroszkópos sajátosságai és ezek jelentősége a fluidzárvány vizsgálatokban
|
|
- Hanna Adél Balla
- 7 évvel ezelőtt
- Látták:
Átírás
1 ELTE TTK, Ásványtani Tanszék Az opakásványok infravörös-mikroszkópos sajátosságai és ezek jelentősége a fluidzárvány vizsgálatokban Takács Ágnes & Molnár Ferenc 6. Téli Ásványtudományi Iskola, Balatonfüred
2 Kutatást störténet első megfigyelések sek első fluidzárv rvány petrográfia első fluidzárv rvány mikrotermometria mérésből l adódó hibák és s korrekciók Lecomte (1928) Campbell et al.. (1984) Campbell & Robinson-Cook (1987) Moritz (2006) antimonit bournonit cinnabarit kromit enargit Fe-kolumbit hematit molibdenit pirit pirargirit polibázit szfalerit tennantit tetraedrit volframit 15 ásványfaj 116 lelőhely Richards & Kerrich (1993), Lüders & Ziemann (1999)

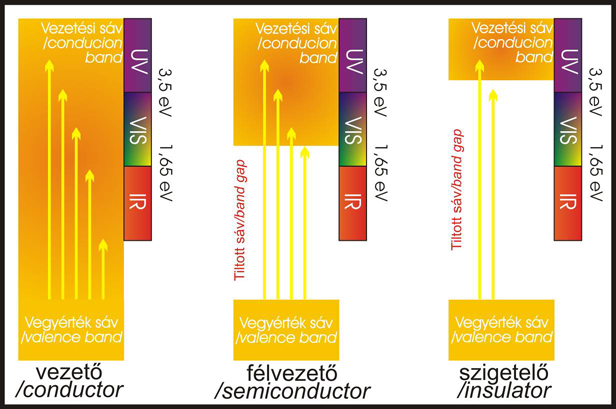

3 Elméleti leti hátth ttér Emberi szem számára látható fény: 1,7 3,0 ev átlátszó ásványok azok, melyek tiltott sáv energiája > 3 ev fény infravörös tartománya alacsonyabb energiával rendelkezik mint, a látható fény Nem abszorbeálódik az alacsonyabb tiltott sáv energiájú ásványokban! (egyes szulfidok és oxidok) (Shuey, 1975) (Zegbroeck, (2007) után módosítva)
4 Műszeres hátth ttér Adott minta tulajdonságaihoz igazodva, a lehető legkisebb fényerősség alkalmazása Kamera vezérlő egysége, monitor IR érzékeny kamera Hamamatsu C max. észlelési hullámhossz tartomány: 0,6 2,1µm ZnSe ZnSe (0,5-20 µm) és Al 2 O 3 (0,15-5 µm) ablakok Olympus MIRPlan objektívek Linkam FTIR-600 hűthető-fűthetőtárgyasztal vezérlő egysége Fényszűrőktől mentes mikroszkóp hűthető-fűthető tárgyasztallal
5 IR mikroszkópia Enargit kristályok IR mikroszkópos képe (Recsk, Lahóca) L V 20 μm 20 μm Antimonit kristályok IR mikroszkópos képe (Mátraszentimre, Teréz-hegy)
6 IR mikrotermometria 50 μm Kvarc kristály fluidrzárványa Mikrotermometria Hőmérséklet változás hatására bekövetkező fázisátalakulások megfigyelése. Homogenizáció Krioszkópos vizsgálat Fluidum min. csapdázódási hőmérséklete Fluidum összetétele és sókoncentrációja Homogenizációs hőmérsékletek [ C] Végső jégolvadási hőmérsékletek [ C]

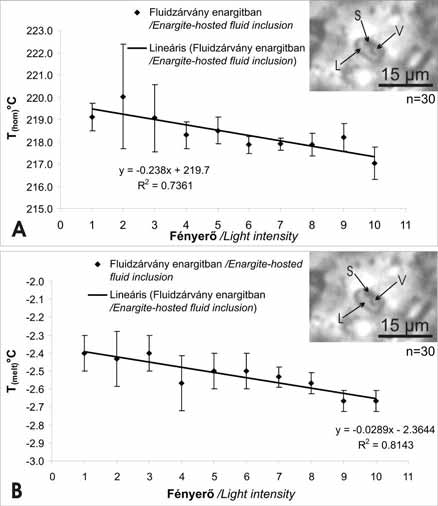

7 IR mikrotermometria A maximum és minimum értékek közötti különbség nem haladja meg az 1 C-ot, az átlagokat tekintve pedig a mérési pontosság határán van. Elhanyagolható a mérési eredmények utólagos korrekciója, de fontos az alkalmazott fényerősség feljegyzése! (CO 2 -tartalmú zárványok ettől jelentősen eltérhetnek!)

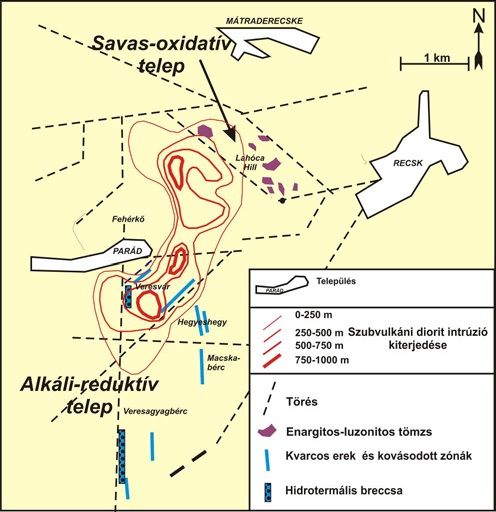

8 Vágó (2007) Molnár et al. (2008) Takács (2010) Első hazai sikeres példap Recsk, Lahóca-hegyi tömzsök enargitjainak fluidzárvány vizsgálata V L Kétfázisú (folyadék+gőz) fluidzárványok enargitban.

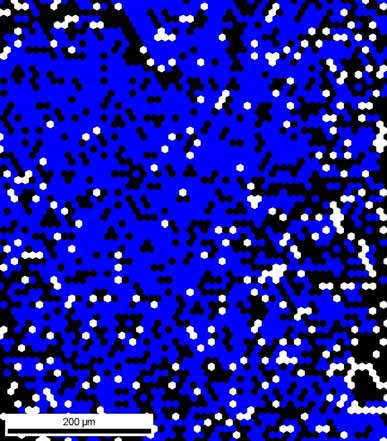

9 Orientáci ció térképezés - EBSD... az opak ásványok IR fényáteresztő képessége függ-e a kristályok orientációjától? Electron Backscatter Diffraction TSL OIm Data Collection & Analysis FEI Quanta 3D kétsugaras pásztázó elektronmikroszkóp (FIB-SEM)
10 Orientáci ció térképezés - EBSD... az opak ásványok IR fényáteresztő képessége függ-e a kristályok orientációjától? IR kép IPF (inverz IQ ( képminőség) pólus ábra) térkép Hatszögű mérési háló, 5 µm-es lépésközzel
11 Orientáci ció térképezés - EBSD... az opak ásványok IR fényáteresztő képessége függ-e a kristályok orientációjától? [001] Inverz pólus diagram Mérési pontok száma: 89346
12 Orientáci ció térképezés - EBSD... az opak ásványok IR fényáteresztő képessége függ-e a kristályok orientációjától? 200 µm IR kép IPF IQ (inverz ( képminőség) pólus ábra) térkép térkép Hatszögű mérési háló, 10 µm-es lépésközzel
13 Orientáci ció térképezés - EBSD... az opak ásványok IR fényáteresztő képessége függ-e a kristályok orientációjától? [001] Inverz pólus diagram Mérési pontok száma: 3924
14 Összegzés IR mikroszkópia és mikrotermometria Az infravörös mikroszkópos és mikrotermometriai vizsgálatok új utakat nyithatnak a hidrotermális és fluidáramlási rendszerek hazai vizsgálatában (bármely geológiai környezetben alkalmazható), melyhez a nemrég felállított laboratórium megfelelő műszeres hátteret biztosít. Egy terület fejlődéstörténetének olyan részletei őrződnek meg ezekben a zárványokban, melyekre más ásványok vizsgálata alapján nem lehetne következtetni. További módszertani fejlesztési lehetőségek: Az előzetes vizsgálati eredmények alapján érdemes foglalkozni az enargit (opak ásványok) infravörös átlátszóságának orientáció függésével. IR áteresztő enargit kristály IR fényben is opak enargit kristály
15 Köszönöm m a figyelmet! A projekt az Európai Unió támogatásával és az Európai Szociális Alap társfinanszírozásával valósult meg, a támogatási szerződés száma TÁMOP /B-09/KMR
EBSD vizsgálatok alkalmazása a geológiában: Enargit és luzonit kristályok orientációs vizsgálata
ELTE TTK, Ásványtani Tanszék EBSD vizsgálatok alkalmazása a geológiában: Enargit és luzonit kristályok orientációs vizsgálata Takács Ágnes & Molnár Ferenc TÁMOP-4.2.1/B-09/1/KMR-2010-0003 Szubmikroszkópos
RészletesebbenKristályorientáció-térképezés (SEM-EBSD) opakásványok és fluidzárványaik infravörös mikroszkópos vizsgálatához
Kristályorientáció-térképezés (SEM-EBSD) opakásványok és fluidzárványaik infravörös mikroszkópos vizsgálatához Takács Ágnes, Molnár Ferenc & Dankházi Zoltán Ásványtani Tanszék & Anyagfizikai Tanszék Centrumban
RészletesebbenOpakásványok kristályorientáció vizsgálata a lahócai Cu-Au ércesedésben
Opakásványok kristályorientáció vizsgálata a lahócai Cu-Au ércesedésben Takács Ágnes & Molnár Ferenc Ásványtani Tanszék Visegrád, 2012. január 18-20. Kutatási téma Infravörös fluidzárvány vizsgálathoz
RészletesebbenKöpenyfluidzárványok kutatása mikro- és nanométeres léptékben
Köpenyfluidzárványok kutatása mikro- és nanométeres léptékben a nagyfelbontású Raman spektroszkóp és a fókuszált ionsugaras technika (FIB-SEM) alkalmazásának előnyei BERKESI Márta 1, SZABÓ Csaba 1, GUZMICS
RészletesebbenDankházi Z., Kalácska Sz., Baris A., Varga G., Ratter K., Radi Zs.*, Havancsák K.
Dankházi Z., Kalácska Sz., Baris A., Varga G., Ratter K., Radi Zs.*, Havancsák K. ELTE, TTK KKMC, 1117 Budapest, Pázmány Péter sétány 1/A. * Technoorg Linda Kft., 1044 Budapest, Ipari Park utca 10. Műszer:
RészletesebbenAz infravörös mikroszkópia alapjai és alkalmazása opak ásványok fluidumzárvány
141/4, 401 414., Budapest, 2011 Az infravörös mikroszkópia alapjai és alkalmazása opak ásványok fluidumzárvány vizsgálatában TAKÁCS Ágnes, MOLNÁR Ferenc ELTE, Földrajz- és Földtudományi Intézet, Ásványtani
RészletesebbenSEM/FIB kétsugaras mikroszkóp alkalmazásának lehetőségei az olvadék- és fluidumzárvány kutatásban
SEM/FIB kétsugaras mikroszkóp alkalmazásának lehetőségei az olvadék- és fluidumzárvány kutatásban Guzmics Tibor, Berkesi Márta és Szabó Csaba ELTE Litoszféra Fluidum Kutató Laboratórium, Kőzettani és Geokémiai
RészletesebbenA nanotechnológia mikroszkópja
1 Havancsák Károly, ELTE Fizikai Intézet A nanotechnológia mikroszkópja EGIS 2011. június 1. FEI Quanta 3D SEM/FIB 2 Havancsák Károly, ELTE Fizikai Intézet A nanotechnológia mikroszkópja EGIS 2011. június
RészletesebbenHavancsák Károly Nagyfelbontású kétsugaras pásztázó elektronmikroszkóp az ELTÉ-n: lehetőségek, eddigi eredmények
Havancsák Károly Nagyfelbontású kétsugaras pásztázó elektronmikroszkóp az ELTÉ-n: lehetőségek, eddigi eredmények Nanoanyagok és nanotechnológiák Albizottság ELTE TTK 2013. Havancsák Károly Nagyfelbontású
RészletesebbenHavancsák Károly Az ELTE TTK kétsugaras pásztázó elektronmikroszkópja. Archeometriai műhely ELTE TTK 2013.
Havancsák Károly Az ELTE TTK kétsugaras pásztázó elektronmikroszkópja Archeometriai műhely ELTE TTK 2013. Elektronmikroszkópok TEM SEM Transzmissziós elektronmikroszkóp Átvilágítós vékony minta < 100
RészletesebbenELTE Fizikai Intézet. FEI Quanta 3D FEG kétsugaras pásztázó elektronmikroszkóp
ELTE Fizikai Intézet FEI Quanta 3D FEG kétsugaras pásztázó elektronmikroszkóp mintatartó mikroszkóp nyitott ajtóval Fő egységek 1. Elektron forrás 10-7 Pa 2. Mágneses lencsék 10-5 Pa 3. Pásztázó mágnesek
RészletesebbenCirkon újrakristályosodásának vizsgálata kisenergiájú elektronbesugárzás után
Cirkon újrakristályosodásának vizsgálata kisenergiájú elektronbesugárzás után Váczi Tamás és Lutz Nasdala ELTE Ásványtani Tanszék Bécsi Egyetem Ásványtani és Krisztallográfiai Intézet 7. Téli Ásványtudományi
RészletesebbenMilyen simaságú legyen a minta felülete jó minőségű EBSD mérésekhez
1 Milyen simaságú legyen a minta felülete jó minőségű EBSD mérésekhez Havancsák Károly Dankházi Zoltán Ratter Kitti Varga Gábor Visegrád 2012. január Elektron diffrakció 2 Diffrakció - kinematikus elmélet
RészletesebbenFolyadékzárvány vizsgálatok és földtani alkalmazásaik. II. előadás: A fluidzárvány petrográfia és bevezetés a zárványfluidumok fázisdiagramjaiba
Folyadékzárvány vizsgálatok és földtani alkalmazásaik II. előadás: A fluidzárvány petrográfia és bevezetés a zárványfluidumok fázisdiagramjaiba Terepi/laboratóriumi mintaválogatás A földtani kérdés megválaszolására
RészletesebbenJASCO FTIR KIEGÉSZÍTŐK - NE CSAK MÉRJ, LÁSS IS!
JASCO FTIR KIEGÉSZÍTŐK - NE CSAK MÉRJ, LÁSS IS! Szakács Tibor, Szepesi Ildikó ABL&E-JASCO Magyarország Kft. 1116 Budapest, Fehérvári út 132-144. ablehun@ablelab.com www.ablelab.com JASCO SPEKTROSZKÓPIA
Részletesebben10. előadás Kőzettani bevezetés
10. előadás Kőzettani bevezetés Mi a kőzet? Döntően nagy földtani folyamatok során képződik. Elsősorban ásványok keveréke. Kőzetalkotó ásványok építik fel. A kőzetalkotó komponensek azonban nemcsak ásványok,
Részletesebbennyme ktk KTK_symbol.ai méretezés alapok Közgazdaságtudományi Kar emblémája adobe illustrator nyme arculati kézikönyv forrásfájok használata
méretezés alapok A méretezés alapja a»«rétegen található kör. Az embléma és a szöveggyűrű mérete minden esetben ezzel a körrel együtt értendő! Az embléma legkisebb alkalmazható átmérője: 26mm, ekkor a...26
Részletesebbenkvarc..vannak magasabb hőmérsékletű hidrotermális folyamatok is
Hidrotermális ásványképződés különös tekintettel a vulkáni-hidrotermális rendszerekre Molnár Ferenc Eötvös Loránd Tudományegyetem Ásványtani Tanszék Kalcit Hidroterma -Magmás eredetű víz -Metamorf eredetű
RészletesebbenPolimorfia Egy bizonyos szilárd anyag a külső körülmények függvényében különböző belső szerkezettel rendelkezhet. A grafit kristályrácsa A gyémánt kri
Ásványtani alapismeretek 3. előadás Polimorfia Egy bizonyos szilárd anyag a külső körülmények függvényében különböző belső szerkezettel rendelkezhet. A grafit kristályrácsa A gyémánt kristályrácsa Polimorf
RészletesebbenFluidum-kőzet kölcsönhatás: megváltozik a kőzet és a fluidum összetétele és új egyensúlyi ásványparagenezis jön létre Székyné Fux V k álimetaszo
Hidrotermális képződmények genetikai célú vizsgálata Bevezetés a fluidum-kőzet kölcsönhatás, és a hidrotermális ásványképződési környezet termodinamikai modellezésébe Dr Molnár Ferenc ELTE TTK Ásványtani
RészletesebbenNagyműszeres vegyész laboratórium programja. 8:15-8:25 Rövid vizuális ismerkedés a SEM laborral. (Havancsák Károly)
Nagyműszeres vegyész laboratórium programja 8:15-8:25 Rövid vizuális ismerkedés a SEM laborral. (Havancsák Károly) 8:30-9:15 A pásztázó elektronmikroszkópia (SEM) alapjai. (Havancsák Károly) 9:30-10:15
RészletesebbenEBSD-alkalmazások. Minta-elôkészítés, felületkezelés
VISSZASZÓRTELEKTRON-DIFFRAKCIÓS VIZSGÁLATOK AZ EÖTVÖS LORÁND TUDOMÁNYEGYETEMEN 2. RÉSZ Havancsák Károly, Kalácska Szilvia, Baris Adrienn, Dankházi Zoltán, Varga Gábor Eötvös Loránd Tudományegyetem, Természettudományi
Részletesebben4. előadás Vulkáni hidrotermális rendszerek ásványi nyersanyagai Dr. Molnár Ferenc egyetemi docens Ásványtani Tanszék
Nyersanyagok és energiaforrások Földtudományi BSc kurzus 4. előadás Vulkáni hidrotermális rendszerek ásványi nyersanyagai Dr. Molnár Ferenc egyetemi docens Ásványtani Tanszék Hidrotermális rendszerek Egy
RészletesebbenTechnoorg Linda Ltd. Co. Budapest, Hungary. Innováció és Kommunikáció február 20.
Egy high tech cég g 17 éve Út t a kutatói ötletektıl l a világsz gszínvonalú termékekig egy tudományos mőszerfejlesztm szerfejlesztı vállalkozás s példp ldáján Technoorg Linda Ltd. Co. Budapest, Hungary
RészletesebbenAz ásványok rendszerezése Az ásványok osztályokba sorolásának alapelvei: - Összetétel - Kristályszerkezet - Előfordulás Összesen 9 osztályba soroljuk
Ásványtani alapismeretek 4. előadás Az ásványok rendszerezése Az ásványok osztályokba sorolásának alapelvei: - Összetétel - Kristályszerkezet - Előfordulás Összesen 9 osztályba soroljuk az ásványokat,
RészletesebbenRingwooditok EBSD vizsgálata az NWA 5011 számú L6-os kondritos meteoritban
Ringwooditok EBSD vizsgálata az NWA 5011 számú L6-os kondritos meteoritban Bérczi Sz.*, Nagy Sz.*, Gyollai I.*, Józsa S.**, Havancsák K.*, Varga G.*, Dankházi Z.*, Ratter K.* *ELTE TTK Fizika Intézet,
RészletesebbenGranitoid kőzetek repedésrendszereinek fejlődéstörténete fluidzárvány-síkok vizsgálata alapján
Granitoid kőzetek repedésrendszereinek fejlődéstörténete fluidzárvány-síkok vizsgálata alapján Molnár Ferenc és Benkó Zsolt ELTE TTK Ásványtani Tanszék Fluidzárvány-síkok gránit kőzetalkotó kvarckristályában
RészletesebbenQuanta 3D SEM/FIB Kétsugaras pásztázó elektronmikroszkóp. Havancsák Károly
Quanta 3D SEM/FIB Kétsugaras pásztázó elektronmikroszkóp Havancsák Károly http://sem.elte.hu 1 FEI Quanta 3D SEM/FIB Anton van Leeuwenhoek (1632-1723, Delft) FEI (Philips) Eindhoven 2 A Képképzés fajtái
RészletesebbenNagyműszeres vegyész laboratórium programja. 9:15-9:25 Rövid vizuális ismerkedés a SEM laborral. (Havancsák Károly)
Nagyműszeres vegyész laboratórium programja 9:15-9:25 Rövid vizuális ismerkedés a SEM laborral. (Havancsák Károly) 9:30-11:00 A pásztázó elektronmikroszkópia (SEM) alapjai és visszaszórtelektron diffrakció
RészletesebbenMikroszkóp vizsgálata Lencse görbületi sugarának mérése Folyadék törésmutatójának mérése
Mikroszkóp vizsgálata Lencse görbületi sugarának mérése Folyadék törésmutatójának mérése (Mérési jegyzőkönyv) Hagymási Imre 2007. március 19. (hétfő délelőtti csoport) 1. Mikroszkóp vizsgálata 1.1. A mérés
RészletesebbenAZ ÉLETTELEN ÉS AZ ÉLŐ TERMÉSZET
AZ ÉLŐ ÉS AZ ÉLETTELEN TERMÉSZET MEGISMERÉSE AZ ÉLETTELEN ÉS AZ ÉLŐ TERMÉSZET Az élőlények és az élettelen természet kapcsolata. Az élettelen természet megismerése. A Földdel foglalkozó tudományok. 1.
RészletesebbenÁsvány- és kőzettan. Kristálytan Ásványtan Kőzettan Magyarország ásványai, kőzetei Történeti áttekintés. Bidló A.: Ásvány- és kőzettan
Ásvány- és kőzettan Kristálytan Ásványtan Kőzettan Magyarország ásványai, kőzetei Történeti áttekintés Ásványok Ásványok fogalma Az ásvány a földkéreg szilárd, homogén, természetes eredetű része kb. 4000
RészletesebbenMikroszerkezeti vizsgálatok
Mikroszerkezeti vizsgálatok Dr. Szabó Péter BME Anyagtudomány és Technológia Tanszék 463-2954 szpj@eik.bme.hu www.att.bme.hu Tematika Optikai mikroszkópos vizsgálatok, klasszikus metallográfia. Kristálytan,
RészletesebbenMetaszomatózis folyamatának nyomon követése felsőköpeny zárványokban, Persány-hegység
. BUDAPESTINENSIS DE EÖTVÖS NOM. * Metaszomatózis folyamatának nyomon követése felsőköpeny zárványokban, Persány-hegység Szabó Ábel Geológus M.Sc. I. évfolyam Témavezetők: Szabó Csaba, Ph.D. (ELTE TTK,
RészletesebbenA debreceni alapéghajlati állomás, az OMSZ háttérklíma hálózatának bővített mérési programmal rendelkező mérőállomása
1 A debreceni alapéghajlati állomás, az OMSZ háttérklíma hálózatának bővített mérési programmal rendelkező mérőállomása Nagy Zoltán Dr. Szász Gábor Debreceni Brúnó OMSZ Megfigyelési Főosztály Debreceni
RészletesebbenMTA Energiatudományi Kutatóközpont
MTA Energiatudományi Kutatóközpont A szén-dioxid biztonságos felszín alatti tárolását befolyásoló rövid és hosszú távú ásványtani-geokémiai átalakulások vizsgálata és a felszínre kerülés monitorozása Breitner
RészletesebbenÉpület termográfia jegyzőkönyv
Épület termográfia jegyzőkönyv Bevezetés Az infravörös sugárzáson alapuló hőmérsékletmérés, a termográfia azt a fizikai jelenséget használja fel, hogy az abszolút nulla K hőmérséklet (-273,15 C) felett
RészletesebbenA JÁSZSÁGI MEDENCE TANULMÁNYOZÁSA SZÉN-DIOXID FELSZÍN ALATTI ELHELYEZÉSÉNEK CÉLJÁRA Berta Márton
A JÁSZSÁGI MEDENCE TANULMÁNYOZÁSA SZÉN-DIOXID FELSZÍN ALATTI ELHELYEZÉSÉNEK CÉLJÁRA Berta Márton Litoszféra Fluidum Kutató Labor, Kőzettani és Geokémiai Tanszék, Eötvös Loránd Tudományegyetem Témavezetők:
RészletesebbenSugárzáson, és infravörös sugárzáson alapuló hőmérséklet mérés.
Sugárzáson, és infravörös sugárzáson alapuló hőmérséklet mérés. A sugárzáson alapuló hőmérsékletmérés (termográfia),azt a fizikai jelenséget használja fel, hogy az abszolút nulla K hőmérséklet (273,16
RészletesebbenSZAKÁLL SÁNDOR, ÁsVÁNY- És kőzettan ALAPJAI
SZAKÁLL SÁNDOR, ÁsVÁNY- És kőzettan ALAPJAI 30 Műszeres ÁSVÁNYHATÁROZÁS XXX. Műszeres ÁsVÁNYHATÁROZÁs 1. BEVEZETÉs Az ásványok természetes úton, a kémiai elemek kombinálódásával keletkezett (és ma is keletkező),
RészletesebbenNyersanyagok és energiaforrások Földtudományi BSc kurzus
Nyersanyagok és energiaforrások Földtudományi BSc kurzus 3. előadás Intermedier-savanyú magmás (granitoid s.l.) intrúziók ásványi nyersanyagai Dr. Molnár Ferenc egyetemi docens Ásványtani Tanszék UTÓkristályosodás
RészletesebbenArmco-vas speciális szemcsehatárainak vizsgálata EBSD-vel
Armco-vas speciális szemcsehatárainak vizsgálata EBSD-vel Gaál Zoltán, Dr. Szabó Péter János, Dr. Ginsztler János Budapesti Műszaki és Gazdaságtudományi Egyetem, Anyagtudomány és Technológia Tanszék, BME-MTA
RészletesebbenFókuszált ionsugaras megmunkálás
FEI Quanta 3D SEM/FIB Dankházi Zoltán 2016. március 1 FIB = Focused Ion Beam (Fókuszált ionnyaláb) Miből áll egy SEM/FIB berendezés? elektron oszlop ion oszlop gáz injektorok detektor CDEM (SE, SI) 2 Dual-Beam
RészletesebbenA FŐVÁROSI HULLADÉKHASZNOSÍTÓ MŰ KAZÁNJÁBAN KELETKEZETT SZILÁRD ANYAGOK KÖRNYEZET- GEOKÉMIAI VIZSGÁLATA
A FŐVÁROSI HULLADÉKHASZNOSÍTÓ MŰ KAZÁNJÁBAN KELETKEZETT SZILÁRD ANYAGOK KÖRNYEZET- GEOKÉMIAI VIZSGÁLATA Müller Melinda és Berta Márton Környezettan BSc és Környezettudomány MSc hallgatók Témavezető: Szabó
RészletesebbenA távérzékelés és fizikai alapjai 3. Fizikai alapok
A távérzékelés és fizikai alapjai 3. Fizikai alapok Csornai Gábor László István Budapest Főváros Kormányhivatala Mezőgazdasági Távérzékelési és Helyszíni Ellenőrzési Osztály Az előadás 2011-es átdolgozott
RészletesebbenPolimerek alkalmazástechnikája BMEGEPTAGA4
Polimerek alkalmazástechnikája BMEGEPTAGA4 2015. október 21. Dr. Mészáros László A gyártástechnológia hatása PA 6 esetén 2 Gyártástechnológia Szakítószilárdság [MPa] Extrudálás 50 65 Tömbpolimerizáció
RészletesebbenRadon a felszín alatti vizekben
Radon a felszín alatti vizekben A bátaapáti kutatás adatai alapján Horváth I., Tóth Gy. (MÁFI) Horváth Á. (ELTE TTK Atomfizikai T.) 2006 Előhang: nem foglalkozunk a radon egészségügyi hatásával; nem foglalkozunk
Részletesebben1. Terméselemek 2. Szulfidook 3. Oxidok, hidroxidok 4. Szilikátok 5. Foszfátok 6. Szulfátok 7. Karbonátok 8. Halogenidek 9.
1. Terméselemek 2. Szulfidook 3. Oxidok, hidroxidok 4. Szilikátok 5. Foszfátok 6. Szulfátok 7. Karbonátok 8. Halogenidek 9. Szerves ásványok 1. Terméselemek 26 fajta - fémes: Au(szab) arany tisztán található
RészletesebbenEzeket az előírásokat az alábbiakban mutatjuk be részletesebben:
KEL-1 Minimális telekméret: 1400 nm Maximális építmény magasság: 6,5m Lakásszám: maximum 8 Minimális telekméret: 1400 nm ennél kisebb építési telket ebben az övezetben nm/nm. Ez határozza meg, hogy a telek
RészletesebbenFEI Quanta 3D. Nanoszerkezetek vizsgálatára alkalmas kétsugaras pásztázó elektronmikroszkóp az ELTE TTK-n
FEI Quanta 3D Nanoszerkezetek vizsgálatára alkalmas kétsugaras pásztázó elektronmikroszkóp az ELTE TTK-n Havancsák Károly, Dankházi Zoltán, Varga Gábor, Ratter Kitti ELTE TTK Anyagfizikai Tanszék ELFT
RészletesebbenMARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFOM
MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MA RKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARKETINFO MARK ETINFO MARKETINFO MARKETINFO
RészletesebbenA nagy-kopasz hegyi cheralit környezetgeokémiai vizsgálata
A nagy-kopasz hegyi cheralit környezetgeokémiai vizsgálata Készítette: Grosch Mariann Környezettan B. Sc. III. Témavezető: Szabó Csaba, Ph. D. Konzulens: Szabó Zsuzsanna, Ph. D. hallgató TDK Budapest,
Részletesebben1. Mi a drágakő? a. ásványváltozat b. biogén eredetű anyag c. mindkettő lehet. 13. Mit értünk a kristályok külső szimmetriáján?
1. Mi a drágakő? a. ásványváltozat b. biogén eredetű anyag lehet 2. Mit nevezünk ércnek? a. ásvány, amiből fémet nyerhetünk ki b. kőzet, amiből fémet nyerhetünk ki c. kőzet, amiből gazdaságosan fémet nyerhetünk
Részletesebben1.1 Emisszió, reflexió, transzmisszió
1.1 Emisszió, reflexió, transzmisszió A hőkamera által észlelt hosszú hullámú sugárzás - amit a hőkamera a látómezejében érzékel - a felület emissziójának, reflexiójának és transzmissziójának függvénye.
RészletesebbenA távérzékelés és fizikai alapjai 4. Technikai alapok
A távérzékelés és fizikai alapjai 4. Technikai alapok Csornai Gábor László István Budapest Főváros Kormányhivatala Mezőgazdasági Távérzékelési és Helyszíni Ellenőrzési Osztály Az előadás 2011-es átdolgozott
RészletesebbenKarbonát és szilikát fázisok átalakulása a kerámia kiégetés során (Esettanulmány Cultrone et al alapján)
Karbonát és szilikát fázisok átalakulása a kerámia kiégetés során (Esettanulmány Cultrone et al. 2001 alapján) Kő-, kerámia- és fémek archeometriája Kürthy Dóra 2014. 12. 12. 1 Miért fontos? ősi kerámiák
RészletesebbenLÉGI HIPERSPEKTRÁLIS TÁVÉRZÉKELÉSI TECHNOLÓGIA FEJLESZTÉSE PARLAGFŰVEL FERTŐZÖTT TERÜLETEK MEGHATÁROZÁSÁHOZ
LÉGI HIPERSPEKTRÁLIS TÁVÉRZÉKELÉSI TECHNOLÓGIA FEJLESZTÉSE PARLAGFŰVEL FERTŐZÖTT TERÜLETEK MEGHATÁROZÁSÁHOZ DEÁKVÁRI JÓZSEF 1 - KOVÁCS LÁSZLÓ 1 - SZALAY D. KORNÉL 1 - TOLNER IMRE TIBOR 1 - CSORBA ÁDÁM
RészletesebbenAz ásványtan tárgya, az ásvány fogalma. Geometriai kristálytan. A kristály fogalma. A Bravais-féle elemi cellák.
Tantárgy neve Fejezetek az általános földtan témaköreiből I-II. Tantárgy kódja FDB1307; FDB1308 Meghirdetés féléve 1-2 Kreditpont 3-3 Összóraszám (elm.+gyak.) 2+0 Számonkérés módja kollokvium Előfeltétel
RészletesebbenFolyóvízminőség becslés térinformatikai módszerekkel. Nagy Zoltán Geográfus Msc. Szegedi Tudományegyetem
Folyóvízminőség becslés térinformatikai módszerekkel Nagy Zoltán Geográfus Msc. Szegedi Tudományegyetem Probléma felvetés - Mezőgazdasági termelés nagymértékű víz- és talajvíz szennyezése. - Külföldi példákban
RészletesebbenNanokeménység mérések
Cirkónium Anyagtudományi Kutatások ek Nguyen Quang Chinh, Ugi Dávid ELTE Anyagfizikai Tanszék Kutatási jelentés a Nemzeti Kutatási, Fejlesztési és Innovációs Hivatal támogatásával az NKFI Alapból létrejött
RészletesebbenA diffúz reflektancia spektroszkópia (DRS) módszerének alkalmazhatósága talajok ásványos fázisának rutinvizsgálatában
A diffúz reflektancia spektroszkópia (DRS) módszerének alkalmazhatósága talajok ásványos fázisának rutinvizsgálatában Készítette: Ringer Marianna Témavezető: Szalai Zoltán 2015.06.16. Bevezetés Kutatási
RészletesebbenMikrohullámú abszorbensek vizsgálata 4. félév
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata 4. félév Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont
Részletesebben1. hét. Neptun kód. Összesen. Név
1. hét 1 5 1 3 28 1 1 8 1 3 3 44 1 5 1 3 2 3 1 7 5 1 3 1 45 1 5 1 1 1 6 51 1 1 1 1 1 5 1 2 8 1 7 3 4 8 5 8 1 1 41 1 5 8 1 1 3 46 1 8 1 3 2 33 1 7 8 1 3 38 1 5 7 1 7 1 49 1 1 5 1 1 45 1 8 1 3 31 1 8 8 1
RészletesebbenAkusztikai tervezés a geometriai akusztika módszereivel
Akusztikai tervezés a geometriai akusztika módszereivel Fürjes Andor Tamás BME Híradástechnikai Tanszék Kép- és Hangtechnikai Laborcsoport, Rezgésakusztika Laboratórium 1 Tartalom A geometriai akusztika
RészletesebbenFázisátalakulások vizsgálata
KLASSZIKUS FIZIKA LABORATÓRIUM 6. MÉRÉS Fázisátalakulások vizsgálata Mérést végezte: Enyingi Vera Atala ENVSAAT.ELTE Mérés időpontja: 2011. szeptember 28. Szerda délelőtti csoport 1. A mérés célja A mérés
RészletesebbenSzennyezett területek hiperspektrális felmérése
A T C Szennyezett területek hiperspektrális felmérése Nagy Attila Tamás János Bevezetés A bányászati tevékenységek során világszerte jelents lokális környezeti hatást képviselnek a bányák, a bányameddk,
RészletesebbenFöldrajz- és Földtudományi Intézet. Kőzettan-Geokémiai Tanszék. Szakmai beszámoló
EÖTVÖS LORÁND TUDOMÁNYEGYETEM TERMÉSZETTUDOMÁNYI KAR Földrajz- és Földtudományi Intézet Kőzettan-Geokémiai Tanszék 1117 Budapest, Pázmány Péter sétány 1/C; Telefon: 381-2107 Fax: 381-2108 Szakmai beszámoló
RészletesebbenKÉSŐ AVAR ÜVEGGYÖNGYÖK ÖSSZETÉTEL- VIZSGÁLATA
. BUDAPESTINENSIS DE EÖTVÖS NOM. * KÉSŐ AVAR ÜVEGGYÖNGYÖK ÖSSZETÉTEL- VIZSGÁLATA különös tekintettel a mállási jelenségek kimutatására Készítette: Király Csilla: Környezettudomány MSc. I. évf. Mácsai Cecília:
RészletesebbenFényhullámhossz és diszperzió mérése
KLASSZIKUS FIZIKA LABORATÓRIUM 9. MÉRÉS Fényhullámhossz és diszperzió mérése Mérést végezte: Enyingi Vera Atala ENVSAAT.ELTE Mérés időpontja: 2011. október 19. Szerda délelőtti csoport 1. A mérés célja
RészletesebbenMikropillárok plasztikus deformációja 3.
Mikropillárok plasztikus deformációja 3. TÁMOP-4.2.1/B-09/1/KMR-2010-0003 projekt Visegrád 2012 Mikropillárok plasztikus deformációja 3.: Ultra-finomszemcsés Al-30Zn ötvözet plasztikus deformációjának
RészletesebbenFELSZÍN ALATTI VIZEK RADONTARTALMÁNAK VIZSGÁLATA ISASZEG TERÜLETÉN
FELSZÍN ALATTI VIZEK RADONTARTALMÁNAK VIZSGÁLATA ISASZEG TERÜLETÉN Készítette: KLINCSEK KRISZTINA környezettudomány szakos hallgató Témavezető: HORVÁTH ÁKOS egyetemi docens ELTE TTK Atomfizika Tanszék
RészletesebbenKISFESZÜLTSÉGŰ KÁBELEK
BME Villamos Energetika Tanszék Nagyfeszültségű Technika és Berendezések Csoport Budapesti Műszaki és Gazdaságtudományi Egyetem KISFESZÜLTSÉGŰ KÁBELEK DIAGNOSZTIKÁJA TELJES FESZÜLTSÉGVÁLASZ MÓDSZERREL
RészletesebbenIonizáló sugárzások dozimetriája
Ionizáló sugárzások dozimetriája A becsült átlagos évi dózis természetes és mesterséges forrásokból 3.6 msv. környezeti foglalkozási katonai nukleáris ipari orvosi A terhelés megoszlása a források között
RészletesebbenMŰSZAKI LEÍRÁS 1. rész
MŰSZAKI LEÍRÁS 1. rész Adás-vételi szerződés, amelynek tárgya Molekuláris biológia és immunlaboratóriumba K+F eszközök beszerzése, az alábbiak szerint: 1. rész: Adás-vételi szerződés, amelynek tárgya "
RészletesebbenA mérés. A mérés célja a mérendő mennyiség valódi értékének meghatározása. Ez a valóságban azt jelenti, hogy erre kell
A mérés A mérés célja a mérendő mennyiség valódi értékének meghatározása. Ez a valóságban azt jelenti, hogy erre kell törekedni, minél közelebb kerülni a mérés során a valós mennyiség megismeréséhez. Mérési
RészletesebbenÁsvány- és kzettan. Történeti áttekintés Kristálytan Ásványtan Kzettan Magyarország ásványai, kzetei. Bidló A.: Ásvány- és kzettan
Ásvány- és kzettan Történeti áttekintés Kristálytan Ásványtan Kzettan Magyarország ásványai, kzetei Ásványok Ásványok fogalma Az ásvány a földkéreg (a Hold és más égitestek) szilárd, homogén, természetes
RészletesebbenA hiperspektrális képalkotás elve
Távérzékelési laboratórium A VM MGI Hiperspektrális laborja korszerű hardveres és szoftveres hátterére alapozva biztosítja a távérzékelési technológia megbízható hazai és nemzetközi szolgáltatását. Távérzékelés
RészletesebbenGázelosztó rendszerek üzemeltetése V. rész
Gázelosztó rendszerek üzemeltetése V. rész A gázelosztó vezetéket műszaki-biztonsági szempontból megfelelő állapotban kell tartani!!! RENDSZERESEN ELLENŐRIZNI KELL: tömörségét, elhelyezésére utaló jelzések
RészletesebbenFókuszált ionsugaras megmunkálás
1 FEI Quanta 3D SEM/FIB Fókuszált ionsugaras megmunkálás Ratter Kitti 2011. január 19-21. 2 FIB = Focused Ion Beam (Fókuszált ionnyaláb) Miből áll egy SEM/FIB berendezés? elektron oszlop ion oszlop gáz
RészletesebbenRöntgen-gamma spektrometria
Röntgen-gamma spektrométer fejlesztése radioaktív anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű meghatározására Szalóki Imre, Gerényi Anita, Radócz Gábor Nukleáris Technikai Intézet
RészletesebbenA Balatonfelvidéki Homokkőben található geodák ásványtani és genetikai vizsgálata
Fehér B. (szerk.) (2014): Az ásványok vonzásában. Tanulmányok a 60 éves Szakáll Sándor tiszteletére. Herman Ottó Múzeum és Magyar Minerofil Társaság, Miskolc, pp. 15 26. A Balatonfelvidéki Homokkőben található
RészletesebbenTávérzékelés, a jöv ígéretes eszköze
Távérzékelés, a jöv ígéretes eszköze Ritvayné Szomolányi Mária Frombach Gabriella VITUKI CONSULT Zrt. A távérzékelés segítségével: különböz6 magasságból, tetsz6leges id6ben és a kívánt hullámhossz tartományokban
RészletesebbenSZAKÁLL SÁNDOR, ÁsVÁNY- És kőzettan ALAPJAI
SZAKÁLL SÁNDOR, ÁsVÁNY- És kőzettan ALAPJAI 17 KRISTÁLYFIZIkA XVII. Hőtani, MÁGNEsEs, ELEKTROMOs, RADIOAKTÍV TULAJDONsÁGOK 1. Hőtani TULAJDONsÁGOK A hősugarak a színkép vörös színén túl lépnek fel (infravörös
RészletesebbenTeleptan I. 7. előadás: Vulkáni-hidrotermális rendszerek ásványi nyersanyagai és a vulkáni kőzetek hasznosíthatósága. Dr.
Teleptan I. 7. előadás: Vulkáni-hidrotermális rendszerek ásványi nyersanyagai és a vulkáni kőzetek hasznosíthatósága Dr. Molnár Ferenc Epitermális ércesedések általános jellemzői Szárazföldi vulkáni területek
RészletesebbenBAGME11NNF Munkavédelmi mérnökasszisztens Galla Jánosné, 2011.
BAGME11NNF Munkavédelmi mérnökasszisztens Galla Jánosné, 2011. 1 Mérési hibák súlya és szerepe a mérési eredményben A mérési hibák csoportosítása A hiba rendűsége Mérési bizonytalanság Standard és kiterjesztett
RészletesebbenÉlelmiszer-hamisítás kimutatásának lehetősége NIR spektroszkópia segítségével
Élelmiszer-hamisítás kimutatásának lehetősége NIR spektroszkópia segítségével Bázár György, Kövér György, Locsmándi László, Szabó András, Romvári Róbert Kaposvári Egyetem, Állattudományi Kar Állatitermék
RészletesebbenAz ásványok és a régészetikulturális
Az ásványok és a régészetikulturális örökség Ásványok és a régészeti-kulturális örökség Archeometria: az építészetben, művészettörténetben, régészetben ismert kőzetek, kőzetekhez hasonló anyagok ásványi
RészletesebbenA felület EBSD vizsgálata
Cirkónium Anyagtudományi Kutatások A felület EBSD vizsgálata Dankházi Zoltán, Heczel Anita, Maksa Zsolt, Szabó Ábel, Varga Gábor, Vida Ádám ELTE Anyagfizikai Tanszék Kutatási jelentés a Nemzeti Kutatási,
RészletesebbenDRÓNOK HASZNÁLATA A MEZŐGAZDASÁGBAN
DRÓNOK HASZNÁLATA A MEZŐGAZDASÁGBAN KÖRÖSPARTI JÁNOS NAIK Öntözési és Vízgazdálkodási Önálló Kutatási Osztály (ÖVKI) Szaktanári továbbképzés Szarvas, 2017. december 7. A drónok használata egyre elterjedtebb
RészletesebbenKristályok optikai tulajdonságai. Debrecen, december 06.
Kristályok optikai tulajdonságai Debrecen, 2018. december 06. A kristályok fizikai tulajdonságai Anizotrópia - kristályos anyagokban az egyes irányokban az eltérő rácspontsűrűség miatt a fizikai tulajdonságaik
RészletesebbenFEI Quanta 3D SEM/FIB. Havancsák Károly 2010. december
1 Havancsák Károly 2010. december 2 Időrend A helyiség kialakítás tervezése 2010. május Mágneses tér, vibráció mérése 2010. május A helyiség kialakítása 2010. augusztus 4 22. A berendezés szállítása 2010.
RészletesebbenHajdúnánás geotermia projekt lehetőség. Előzetes értékelés Hajdúnánás 2011. 09. 02.
Hajdúnánás geotermia projekt lehetőség Előzetes értékelés Hajdúnánás 2011. 09. 02. Hajdúnánástól kapott adatok a 114-es kútról Általános információk Geotermikus adatok Gázösszetétel Hiányzó adatok: Hő
RészletesebbenKészítette: Kurcz Regina
Készítette: Kurcz Regina ELTE TTK, Környezettudomány MSc Témavezetők: Dr. Horváth Ákos, ELTE TTK Atomfizikai Tanszék Dr. Erőss Anita, ELTE TTK Általános és Alkalmazott Földtani Tanszék 2014, Budapest Magyarország
RészletesebbenA napenergia alapjai
A napenergia alapjai Magyarország energia mérlege sötét Ahonnan származik Forrás: Kardos labor 3 A légkör felső határára és a Föld felszínére érkező sugárzás spektruma Nem csak az a spektrum tud energiát
RészletesebbenSzennyvíziszap dezintegrálási és anaerob lebontási kísérlete. II Ökoenergetika és X. Biomassza Konferencia Lipták Miklós PhD hallgató
Szennyvíziszap dezintegrálási és anaerob lebontási kísérlete II Ökoenergetika és X. Biomassza Konferencia Lipták Miklós PhD hallgató Lehetséges alapanyagok Mezőgazdasági melléktermékek Állattenyésztési
RészletesebbenMézerek és lézerek. Berta Miklós SZE, Fizika és Kémia Tsz. 2006. november 19.
és lézerek Berta Miklós SZE, Fizika és Kémia Tsz. 2006. november 19. Fény és anyag kölcsönhatása 2 / 19 Fény és anyag kölcsönhatása Fény és anyag kölcsönhatása E 2 (1) (2) (3) E 1 (1) gerjesztés (2) spontán
RészletesebbenKARSZTFEJLŐDÉS XII. Szombathely, pp A FERENC-HEGYI-BARLANG FELTÁRÁSÁNAK ÁSVÁNYTANI EREDMÉNYEI
KARSZTFEJLŐDÉS XII. Szombathely, 2007. pp. 279-285. A FERENC-HEGYI-BARLANG FELTÁRÁSÁNAK ÁSVÁNYTANI EREDMÉNYEI NAGY SÁNDOR 1 - NAGY SÁNDORNÉ TÓTH SZILVIA 1 1 2081, Piliscsaba Radnóti utca 4, szisa@t-online.hu
RészletesebbenA jövő közvilágítása Miskolcon!? 59. Vándorgyűlés Konferencia és kiállítás Kovács Csaba Műszaki főmunkatárs
A jövő közvilágítása Miskolcon!? 59. Vándorgyűlés Konferencia és kiállítás 2012. 09. 05-07 Kovács Csaba Műszaki főmunkatárs Tartalom > Trendek a közvilágításban > Miskolc projekt jellemzői > A megvalósult
RészletesebbenAdótörvények 2016 évi változásaiból
Adótörvények 2016 évi változásaiból SZJA 2016.01.01-től az SZJA általános mértéke:16%-ról 15%-ra csökken 2016 évtől kapott jövedelmekre kell alkalmazni először. Egyes külön adózó jövedelmeknél alkalmazott
Részletesebbenelektronmikroszkóppal
JÖVÕNK ANYAGAI, TECHNOLÓGIÁI ROVATVEZETÕK: dr. Buzáné dr. Dénes Margit és dr. Klug Ottó SZABÓ PÉTER JÁNOS A lokális szemcseorientáció meghatározása pásztázó elektronmikroszkóppal A pásztázó elektronmikroszkópos
Részletesebben
