1 Katalógus és 2017 évi árlista

2

3 Tervezési alapadatok és segédlet Fali kondenzációs gázkazánok THISION L ECO Álló kondenzációs gázkazánok R600, R 3400/3400 Ariston Thermo Hungária Kft. H-1135 Budapest, Hun u. 2. Tel.: /104 elco.co.hu info@hu.elco.net

4

5 Tervezési utasítások Tervezési alapadatok és utasítások 2 Mértékegységek átszámítása 3 Fűtőérték (Hs) és kalorikus teljesítmény (Hi) 4 Fűtőanyag mennyiség, névleges hő teljesítmény ELCO Solutions 1

6 Tervezési alapadatok és utasítások Mértékegységek átszámítása Gáznyomás mértékegységek átszámítása Mértékegység bar mbar = hpa Pa kpa kp/cm 2 1 bar ,02 1 mbar 0, ,1 0, Pa 0, ,01 1 0,001 0, kpa 0, , kp/cm 2 (at) 0, ,1 1 1 mm vízoszlop 0, , , , m vízoszlop 0, , ,81 0,1 Energia, munka, hőenergia egységek átszámítása Mértékegység J = Ws kj MJ Wh kwh kcal 1 J = 1 Ws 1 0,001 0, , ,8 x , kj ,001 0, ,8 x , MJ ,8 0, ,8 1 Wh ,6 0, ,001 0,86 1 kwh , kcal 4186,8 4,187 0, ,163 0, Egyéb mértékek egységei Alapméret Rövidítés Mértékegység Rövidítés Megengedett mértkegység Hosszúság l Méter m mm, cm, dm, km Tömeg m Kilógramm kg g Idő t Másodperc s m, h, d, a Áramerősség I Amper A Feszültség U Volt V Ellenállás R Ohm W Hőmérséklet T Kelvin K C Anyag mennyiség n Mol mol 2 ELCO Solutions

7 Tervezési alapadatok és utasítások Felső fűtőérték (H s ) és Alsó fűtőérték (H i ) Hő érték A hő érték általános elnevezése a felső és alsó fűtőértéknek. Azt a hőmennyiséget jelenti, ami felszabadul 1 kg fűtőanyag teljes elégetésekor. A felső- és az alsó fűtőérték közötti különbözet a keletkező víz párolgási hője. A két érték abban az esetben különbözik, ha az égés során vízpára keletkezik, ami az égéstermékkel együtt elvezetésre kerül. A felső fűtőérték HS azt a hőmennyiséget jelenti, ami a fűtőanyag elégetésekor keletkezik beleértve a párolgási hőmennyiséget is. Az alsó fűtőérték Hi, azt a hőmennyiséget jelenti, ami akkor keletkezik, mikor az égéstermékként keletkező víz, pára formájában elvezetésre kerül. Fűtőanyagok H s /H i aránya Energiahordozó Felső fűtőérték H s Alsó fűtőérték H i H s /H i Városi gáz 5,48 kwh/m 3 4,87 kwh/m 3 1,13 Földgáz L 9,78 kwh/m 3 8,83 kwh/m 3 1,11 Földgáz E 11,46 kwh/m 3 10,35 kwh/m 3 1,11 Propán 28,28 kwh/m 3 25,99 kwh/m 3 1,09 Bután 37,22 kwh/m 3 34,31 kwh/m 3 1,08 Fűtőolaj EL 12,57 kwh/kg 11,86 kwh/kg 1,06 Folyadék, gáz és szilárd halmazállapotú energiahordozók alsó fűtőértékei Fűtőanyag fajta Alsó fűtőértéke kj/kg kwh/kg Fűtőolaj EL ,86 Fűtőolaj L ,50 Fűtőolaj S ,08 Tűzifa ,25 Fa Pellet ,9 Koksz ,93 Kőszén ,33 Barnaszén ,10 Földgáz L ,80 Földgáz E ,38 Városi gáz ,54 Propán ,87 Bután ,72 Biogáz kb kb. 6,00-7,70 ELCO Solutions 3

8 Tervezési alapadatok és utasítások Fűtőanyag mennyiség és névleges hőteljesítmény A fűtőanyag tömegáram m B olaj- és pelet-tüzelés esetén, vagy gáztüzelés esetén a fűtőanyag térfogatárama V n a következők szerint számítandó ki: H u kwh/kg-ban: m B = Q N H u h K (kg/h) dla H u w kj/kg: m B = Q N 3600 H u h K (kg/h) dla H u w kwh/m 3 : V n = Q N H u h K (m 3 /h) dla H u w kj/m 3 : V n = Q N 3600 H u h K (kg/h) Q N = a kazán névleges hőteljesítménye kw H u = a fűtőanyag alsó fűtőértéke kwh/kg olaj/pelet, vagy kwh/m 3 gáz esetén, illetve kj/kg vagy kj/m 3 m B = a fűtőanyag tömegárama V n = a gáz térfogatárama h K = a kazán hatásfoka A fűtőberendezés hőteljesítménye vagy hőterhelése az a teljesítmény, ami a hőtermelőbe kerül bevezetésre a fűtőanyaggal és az égési levegővel. A névleges hő teljesítmény a hőtermelő hatásfokának figyelembevételével a fűtőközegnek átadott hőteljesítmény. QF = Q N h K QF = a fűtőberendezés hő teljesítménye vagy hőterhelése 4 ELCO Solutions

9 Gáztüzelésű kondenzációs fali kazánok THISION L ECO Termékleírás 7 Termékazonosítók és árak 9 Tartozékok 17 Műszaki adatok 18 Rajzok és méretek ELCO Solutions 5

10 THISION L ECO Termékleírás gáztüzelésű kondenzációs fali kazán THISION L ECO kw Igazolások: Kondenzációs kazán THISION L ECO CE 0063CM3648 A szállítmány tartalma: THISION L ECO kazán gyárilag összeszerelt állapotban a raklapon fekvő állapotban kerül leszállításra. ATHISION L ECO kazán szériatermékként a következő integrált funkciókkal rendelkezik: Kazán áramellátás- 230 V Energiatakarékos, nagyhatásfokú moduláris szivattyú Kisfeszültségű vezérlési rendszer,0-10 V (hőmérséklet- és teljesítményvezérlés), OpenTherm (OT) Vészjelzés 230 V (az égőfej blokkolása esetén) Megvilágított 3 színű szövegkijelzővel, szabályozható szövegkijelző, dátummal, óra és működési státusz-, vagy a kazán hőmérsékletének kijelzésével, felhasználóbarát megoldással. A kazán elektronikus vezérlése, digitális érzékelő rendszerrel, kaszkád menedzserrel, a meleg víz hőmérséklet szabályozásával. Programozása idővezérléssel (fűtés és használati meleg víz előállítás), extra légtelenítő programmal, Kiegészítő fűtési keringtető szivattyú csatlakoztatásának lehetősége. Melegvíz szabályozás (Háromútú szelep, vagy melegvíztároló töltő szivattyú), hibajelzés, külső hőforrások kijelző reléje, vagy a gázrendszer biztonsági szelepének kijelzése A diagnosztika menete: hiba és meghibásodás szempontú ellenőrzés, a víznyomás, a külső hőmérséklet és a kazán hőmérsékletének kijelzésével Termékleírás A berendezést a következő tulajdonságok jellemzik: Rozsdamentes acélból készült simacsöves hőcserélő Gyárilag földgáz tüzelésre alkalmas, propán gáz tüzelésre átszerelhető lehetőséggel Széles körű alkalmazhatóság Nagyon alacsony káros anyag kibocsájtás az alkalmazott korszerű égőfejeknek köszönhetően.(pre Mix technológia) Helyiség levegőjétől függő, vagy független üzemmód lehetséges Túlnyomásos, illetve atmoszférikus füstgázelvezető rendszerekkel való rugalmas összeépíthetőség Működés elve A THISION L ECO egy modulációs kondenzációs kazán. A kazán teljesítményének illesztése a jelentkező hőigényekhez biztosítja a gázégők élettartamának meghoszszabbítását az égők kapcsolási számának csökkentésével. Ennek köszönhetően csökkennek a készenléti és indítási veszteségek, a berendezés megbízhatósága növekszik. A keletkező égéstermékek a kazánon át a kémény csatlakozáson át kerülnek kivezetésre. A visszatérő ág bekötése a nemesacélból készült hőcserélőbe ott történik, ahol a legalacsonyabb a füstgáz/kazán hőmérséklete. Ebben a térben következik be a füstgázban lévő vízpára lecsapódása, kondenzációja. A kondenzvíz többször is átvezetésre kerül a kazán visszatérő kamráján, majd újra felhasználásra kerül a használati meleg víz előállítása során. Ilyen módon lehetőség van a lehető legtöbb hőmenynyiség visszanyerésére. Ez a működési elv biztosítja az égés optimális és különösen gazdaságos körülményeit. 6 ELCO Solutions

11 THISION L ECO Gáztüzelésű kondenzációs fali kazán THISION L ECO Típus Teljesítmény 40/30 C Energia hatékonyság 1 Csatlakozási átmérők Befoglaló méret Tömeg rendszer gáz füstgáz H B T Termék kód Nettó ár HUF THISION L ECO min. max. Ø mm mm mm mm kg 70 9,9 65,5 A/A 1 1 /2" 1 1 /4" ,6 105,2 1 1 /2'' 1 1 /4'' ,6 132,6 1 1 /2'' 1 1 /4'' Energiahatékonysági osztály: Helyiségek fűtése: Termék/rendszerösszhangban a 010/30/EU direktívával és az EU 813/2013 sz. határozatával ELCO Solutions 7

12 THISION L ECO Javasolt kaszkád megoldások Model Kaszkád gyűjtőcső mérete Max. teljesítmény Kazánok száma Szélesség [mm] Nettó ár HUF LINE WALL DN LINE WALL DN LINE WALL DN LINE WALL DN LINE WALL DN LINE WALL DN LINE WALL DN LINE WALL DN LINE WALL fali szerelés keretre Készlet tartalmazza: - hidraulikus gyűjtőcső készlet hőszigeteléssel - gáz gyűjtőcső - szerelési keret a fali szereléshez - a kazán kaszkád szereléséhez szükséges készlet hőszigeteléssel - hidraulikus váltó hőszigeteléssel - kábelek, vezetékek a kaszkádszereléshez - a hidrováltó hőmérséklet érzékelője - külső hőmérsékletérzékelő LINE FRAME DN LINE FRAME DN LINE FRAME DN LINE FRAME DN LINE FRAME DN LINE FRAME DN LINE FRAME DN LINE FRAME DN LINE FRAME szerelés egymás mellé, önálló lábakra. Készlet tartalma: - hidraulikus gyűjtőcső készlet hőszigeteléssel - gáz gyűjtőcső - szerelési keret a kazános soros, lábon álló szereléshez - a kazán kaszkád szereléséhez szükséges készlet hőszigeteléssel - hidraulikus váltó hőszigeteléssel - kábelek, vezetékek a kaszkádszereléshez - a hidrováltó hőmérséklet érzékelője - külső hőmérsékletérzékelő B2B DN B2B DN B2B DN B2B DN B2B DN B2B DN B2B DN B2B DN B2B DN B2B szerelés egymás mögé, önálló lábakra. Készlet tartalma: - hidraulikus gyűjtőcső készlet hőszigeteléssel - gáz gyűjtőcső - szerelési keret a kazános egymás mögé, lábon álló szereléshez - a kazán kaszkád szereléséhez szükséges készlet hőszigeteléssel - hidraulikus váltó hőszigeteléssel - kábelek, vezetékek a kaszkádszereléshez - a hidrováltó hőmérséklet érzékelője - külső hőmérsékletérzékelő 8 ELCO Solutions

13 THISION L ECO Tartozékok Termék kód Nettó ár HUF Hidraulikus gyűjtőcső előremenő / visszatérő DN65 + gáz DN50 2/4K Komplex gyűjtőcső E/V DN65 és önálló gázvezeték DN50. Két kazán egymás mellé (LINE WALL, LINE FRAME) kapcsolásához, vagy 3-4 kazán egymás mögötti (B2B) elrendezéséhez. Hatlapfejű csavarokkal, alátétekkel, csavaranyákkal, tömítésekkel stb. Hidraulikus gyűjtőcső előremenő / visszatérő DN100 + gáz DN65 2/4K Komplex gyűjtőcső E/V DN100 és önálló gázvezeték DN65. Két kazán egymás mellé (LINE WALL, LINE FRAME) kapcsolásához, vagy 3-4 kazán egymás mögötti (B2B) elrendezéséhez. Hatlapfejű csavarokkal, alátétekkel, csavaranyákkal, tömítésekkel stb. Hidraulikus gyűjtőcső előremenő / visszatérő DN65 + gáz DN50 3/6K Komplex gyűjtőcső E/V DN65 és önálló gázvezeték DN50. Három kazán egymás mellé (LINE WALL, LINE FRAME) kapcsolásához, vagy kazán egymás mögötti (B2B) elrendezéséhez. Hatlapfejű csavarokkal, alátétekkel, csavaranyákkal, tömítésekkel stb. Hidraulikus gyűjtőcső előremenő / visszatérő DN100 + gáz DN65 3/6K Komplex gyűjtőcső E/V DN100 és önálló gázvezeték DN65. Három kazán egymás mellé (LINE WALL, LINE FRAME) kapcsolásához, vagy kazán egymás mögötti (B2B) elrendezéséhez. Hatlapfejű csavarokkal, alátétekkel, csavaranyákkal, tömítésekkel stb. I alakú szerelőállvány kiegészítőkkel Szerelő állvány a kazán falra történő felszereléséhez. Főgyűjtőkhöz kétoldali szereléssel Rögzítő csavarokkal, alátétekkel, csavaranyákkal L alakú szerelőállvány kiegészítőkkel Szerelő állvány lábbal, a szabadon álló kazán beépítéséhez. Főgyűjtőkhöz kétoldali szereléssel Rögzítő csavarokkal, alátétekkel, csavaranyákkal Szerelő léc 2 kazánhoz 2 gáztüzelésű kondenzációs kazánhoz THISION L ECO Szerelő léc 3 kazánhoz 3 gáztüzelésű kondenzációs kazánhoz THISION L ECO Szerelő keret 1 kazánhoz 1 db. önálló kazán elhelyezéséhez 2 db. kazán egymás mögötti (B2B) elhelyezéséhez Vakkarima DN65 VÍZ Vakkarima DN100 VÍZ Vakkarima DN50 GÁZ Vakkarima DN65 GÁZ ELCO Solutions 9

14 THISION L ECO Tartozékok Termék kód Nettó ár HUF Készlet a kazán bekötéséhez, soros szerelés (LINE WALL, LINE FRAME) Kazán bekötéséhez 1 kazán összekötése a főgyűjtővel soros szereléshez. Hollandikkal, szakaszoló gömbcsapokkal gázhálózati szakaszoló gömbcsapokkal, visszacsapó szeleppel, biztonsági szeleppel, töltő-ürítő szeleppel Készlet a kazán bekötéséhez, egymás mögötti elrendezés (B2B) Kazán bekötéséhez 1 kazán összekötése a főgyűjtővel egymás mögötti szereléshez. Hollandikkal, szakaszoló gömbcsapokkal gázhálózati szakaszoló gömbcsapokkal, visszacsapó szeleppel, biztonsági szeleppel, töltő-ürítő szeleppel. Készlet a kazán bekötéséhez, soros szerelés (LINE WALL, LINE FRAME) + háromjáratú szelep a HMV-hez Kazán bekötéséhez 1 kazán összekötése a főgyűjtővel soros szereléshez. 3 útú szeleppel a HMV hez, rögzítő készlettel, szakaszoló gömbcsapokkal, gázhálózati gömbcsapokkal, visszacsapó szeleppel, biztonsági szeleppel, töltő-ürítő szeleppel. Hidraulikus Váltó DN65 A DN65 váltó, karimákkal, automata légtelenítővel, töltő-ürítő szeleppel, T10 hidrováltó hőmérsékletérzékelőhőz merülőhüvellyel. Hidraulikus Váltó DN100 A DN100 váltó, karimákkal, automata légtelenítővel, töltő-ürítő szeleppel, hidrováltó hőmérsékletérzékelőhőz merülőhüvellyel. Hatlapfejű csavarokkal, alátétekkel, csavaranyákkal, galléros tömítésekkel, stb Könyök idom készlet 2 x 90 fok DN65 VÍZ db hatlapfejű csavarral, 4 alátéttel, 3 anyával és 2 db galléros tömítéssel. Könyök idom készlet 2 x 90 fok DN100 VÍZ db hatlapfejű csavarral, 4 alátéttel, 3 anyával és 2 db galléros tömítéssel. Hegesztett karima készlet 2 x DN65 + DN Hegesztett karima készlet 2 x DN100 + DN Gyűjtőcső hőszigetelő csőhéj DN65/DN100 egy kazán hosszhoz Hőszigetelő csőhéj készlet DN65/100 a főgyűjtő szigeteléséhez. Minden kazánhoz a soros (vagy 2 kazánhoz az egymás mögötti (B2B)) szerelésnél szükséges 1 készlet. Könnyen hozzáilleszthető az szükséges mérethez, sötétszürke színű kivitelben. Hidraulikus váltó szigetelése DN65 / DN 100 Hőszigetelő csőhéj készlet a hidrováltó szigeteléséhez. DN65/100, sötétszürke színben Szigetelő készlet könyökidomhoz 90 DN65 Magas minőségű hőszigetelő készlet a könyökidom szigeteléséhez. 90 E/V DN65. sötétszürke színben Szigetelő csőhéj készlet a kazánbekötő szerelvényhez Az aktuális mérethez könnyen illeszthető, magas minőségű hőszigetelő csőhéj készlet a kazán és a főgyűjtő közötti előremenő és visszatérő vezetékére. Sötétszürke ELCO Solutions

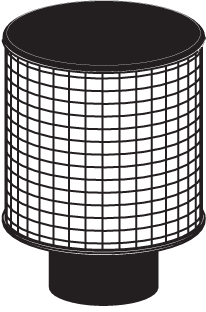

15 THISION L ECO Tartozékok Termék kód Nettó ár HUF Kazánok közötti adatátvitelhez összekötő kábel Thision L Eco kazánokhoz kommunikációs kábel. Pl. 3 kazán kaszkádrendszerű összekötéséhez 2 kábel szükséges Adatkábel hosszabbító Az adatkábel meghosszabbításához szükséges Hidrováltó hőmérséklet érzékelő T10 A hidraulikus váltó központi hőmérsékletének méréséhez Légszűrő Légszűrő az égési levegő kazánba történő bevezetése előtt DN100 átmérőjű vezetékre szerelhető. A helyiség levegőminőségétől függően kerülhet alkalmazásra Tartalék szűrőbetét Tartalék szűrőbetét a légszűrőhöz. Dupla hidraulikus váltó 4 x 1 1/2 méretű bm csatlakozású kazán, és 2 x 2 -os rendszer kapcsolattal. Automata légtelenítővel, töltő-ürítő szeleppel, T10 hidrováltó hőmérsékletérzékelőhőz merülőhüvellyel. Hőszigetelés nélkül Kazán szerelési készlet- szóló kazán szereléséhez 1 kazán önálló szereléséhez gömbcsap szerelvények elzáró szelepek, gázelzáró gömbcsap, visszacsapó szelep biztonsági szelep, töltő és ürítő szelepek Propán gáz használatra átállító készlet, TH-L ECO 70 Propán gáz használatra átállító készlet TH-L ECO 100 Propán gáz használatra átállító készlet TH-L ECO 120 Propán gáz használatra átállító készlet minden szükséges szerelési elemmel és részletes szerelési utasítással Külső hőmérséklet érzékelő QAC Fűtőköri NTC QAD Hidraulikus váltó hőmérséklet érzékelő QAZ 36 6m Fűtési zóna érzékelők LOGON B G2Z2/360 Falra szerelhető kivitel 2 körös bekeverő rendszer ELCO Solutions 11

16 THISION L ECO THISION L ECO egyedi füstgázelvezető rendszer Az egyedi füstgázelvezető rendszer kiválasztása függ: a kazán elhelyezkedésétől a füstgáz elvezetés szempontjából (fali átvezetés, vagy a tetőn keresztül) a kazán feletti hely méretétől (kémény hosszától?) a kazánok számától Választható megoldások: tető kivezetés (magas-, vagy lapos tető) fali kivezetés Gyűjtőkémény esetén a kéménynek a tető felett, kültérben kell végződnie. A kémény kialakítását minden esetben a hatályos szabályok szerint kell kivitelezni. Minden esetben szükséges megakadályozni a füstgázok visszaáramlását! Vízszintes szerelésű füstgázelvezető rendszerek esetén szükséges az elvezető csövek kazán irányába történő esésének biztosítása (50mm/m). Égésilevegő vételezése a helyiségből THISION L ECO Ø 100 mm Maximális számított hossz DN 100 mm m Veszteség a 90 -os könyökidomon m -1,8-1,8-1,8 Veszteség a 45 -os könyökidomon m -0,9-0,9-0,9 Koncentrikus füstgáz rendszer THISION L ECO Ø 100/150 mm Maximális számított hossz DN 100/150 m Veszteség a 90 -os könyökidomon m -2,6-2,6-2,6 Veszteség a 45 -os könyökidomon m -1,1-1,1-1,1 12 ELCO Solutions

17 THISION L ECO THISION L ECO a kazánok közös füstgázelvezetése gravitációs, B típusú (helyiségből szívott égési levegő) A füstgázszakasz közös elvezetése függ: a kazánok elhelyezkedésétől a füstgáz kivezetés szempontjából (fali vagy tetőn át történő kivezetés), a kémény hosszától, a kazánok számától. Lehetséges megoldások: Közös füstgázelvezetés gravitációs kéménnyel Közös túlnyomásos füstgázelvezetés A füstgáz közös kivezetése természetes huzatú kéményen keresztül történhet (tájékoztatást a különböző műszaki megoldásokról, méretekről, a lehetséges maximális vezetékhosszakról, a további fejezetek tartalmaznak méretezési táblázatokat.) A tervezés során be kell tartani a vonatkozó építésügyi előírásokat és szakmai szabályokat. Helyiségből szívott égési levegő, gravitációs kivezetés: THISION L ECO kaszkád füstgázelvezető rendszer kiválasztása, atmoszférikus füstgáz elvezetés, nyitott rendszer (B) Teljesítmény [kw] THISION L ECO d = minimális keresztmetszet Ø mm 80/60 C h = 2-5 h = 5-9 h = 9-13 h = ELCO Solutions 13

18 THISION L ECO THISION L ECO a kazánok közös füstgázelvezetése gravitációs, C típusú (kültérből szívott égési levegő) Zárt, a helyiség levegőjétől független megoldás THISION L ECO kaszkád füstgázelvezető rendszer kiválasztása, helyiség levegőjétől független üzemmód, gravitációs Teljesítmény [kw] THISION L ECO d = minimális keresztmetszet Ø mm 80/60 C h = 2-5 h = 5-9 h = 9-13 h = ELCO Solutions

19 THISION L ECO THISION L ECO a kazánok közös füstgázelvezetése túlnyomásos, B típusú (helyiségből szívott égési levegő) Helyiségből szívott égési levegő, túlnyomásos kivezetés: THISION L ECO kaszkád, túlnyomásos füstgázelvezető rendszer kiválasztása, az égési levegő szívása a helyiségből történik Teljesítmény [kw] THISION L ECO d = minimális keresztmetszet Ø mm 80/60 C h = 2-5 h = 6-10 h = h = ELCO Solutions 15

20 THISION L ECO THISION L ECO a kazánok közös füstgázelvezetése túlnyomásos, B típusú (helyiségből szívott égési levegő) Túlnyomásos műszaki megoldás a helyiség belső levegőjének használatával: THISION L ECO kaszkád, túlnyomásos füstgázelvezető rendszer kiválasztása, az égési levegő szívása a helyiségből történik Teljesítmény [kw] THISION L ECO h mx méterben 80/60 C DN125 DN160 DN200 DN ELCO Solutions

21 THISION L ECO Műszaki paraméterek THISION L ECO Tanúsítványok Number ID CE CE-0063CM3576 Névleges hőteljesítmény Teljes terhelésnél 75/60 C kw 59,4 95,5 119,3 40/30 C 65,5 105,2 132,6 Alapterhelésnél 75/60 C kw 0,0 0,0 0,0 40/30 C 9,9 16,6 19,6 Névleges hőterhelés Teljes terhelés kw 61,8 97,3 123,0 Alapterhelés 9,0 15,2 18,0 Hatásfok 75/60 C % 105,9 107,7 107,3 40/30 C % 109,4 113,9 111,9 Készenléti veszteség Tk = 70 C % 0,18 0,12 0,09 Gázfelhasználás Földgáz H (Hi = 10,9 kwh/m 3 ) m 3 /h 5,7 8,9 11,3 Földgáz L (Hi = 8,34 kwh/m 3 ) m 3 /h 7,4 11,7 14,7 LPG (Hi = 12,8 kwh/kg) kg/h 4,8 7,6 9,6 Névleges gáznyomás Földgáz H/L mbar 20 / 25 LPG mbar 30 / 50 Gáznyomás max. mbar 50 Gázfelhasználás Földgáz max./min. kg/h 104,8 / 15,3 165 / 25,8 208,6 / 30,5 CO 2 G20/G25 érték Földgáz max./min. % 9,2 / 8,8 Normalizált kibocsátási CO max. mg/kwh 33,45 33,78 37,67 tényező NOx max. mg/kwh 34,02 35,15 36,23 Füstgáz hőmérséklet max. 80/60 C C /30 C C Kémény megengedett max. Pa ellenállása Kondenzvíz mennyisége max. 40/30 C ok. l/h 5,1 10,1 12,4 Kondenzvíz ph ph 2,5 Víztérfogat l 7,0 12,0 15,0 Megengedett víznyomás max./min. bar 0,7 / 4 Maximális hőmérséklet max. C 85 Villamos csatlakozás Feszültség Volt 24 V AC Frekvencia Hz 50 Elektromos biztonság A 6,3 IP osztály IPX4D Teljesítmény felvétel szivattyú nélkül max./min. W 74 / / / 78 Min. ionizációs áramerősség μa 1,0 Méretek Szélesség mm 660 Mélység mm 460 Magasság (szerelvényekkel) mm 1065 Tömeg üres kg Zajterhelés db(a) Csatlakozások Égési levegő/füstgáz Ø mm 100 Fűtés előremenő / R 1½'' visszatérő Gáz R 1¼'' Kondenzvíz vezeték Ø mm 26 A fűtőközeggel szemben támasztott minőségi követelmény VDI 2035 ELCO Solutions 17

22 THISION L ECO THISION L ECO kazán fontosabb méretei THISION L ECO 70/100/120 A Kazán magassága mm 1066 A1 Magasság a füstgázkivezető mm 1151 csonkokkal B Szélesség mm 660 C Mélység mm 460 D Füstgázcsonk elhelyezkedése mm 465 E Égési levegő bevezetés helye mm 315 F Füstgázcsonk elhelyezkedése mm 345 G Égési levegő bevezetés helye mm 165 H Villamos bekötés bevezetés mm 105 J Gázbekötő csonk mm 180 THISION L ECO 70/100/120 K Kondenzvíz csatlakozás mm 275 L Előremenő fűtési vezeték mm 370 M Visszatérő fűtési vezeték mm 510 N Szifon magassága mm 237 P Bekötés magassága mm 30 Q Rögzítés mm 50 R Villamos bekötés mm ELCO Solutions

23 THISION L ECO THISION L ECO 1 Kazán Kazán szerelése, függesztése falra THISION L ECO 2 Kazán Kazánok szerelése, függesztése falra THISION L ECO 1 Kazán Kazán keretre szerelése THISION L ECO 2 Kazán Kazánok keretre szerelése - gyári hidraulikai készlet nélkül S.sz. Tartozékok Kazán szerelése, függesztése falra Keretre szerelés 1 kazán 2 kazán 1 kazán 2 kazán L alaku szerelő álvány felszereléssel I alaku szerelő álvány felszereléssel Szerelő keret 1 kazánhoz Dupla váltó 1 ill 2 kazán összekapcsolásához szóló kazán bekőtési készlet Adatátviteli kábel kazánok között Hőmérséklet érzékelő T ELCO Solutions 19

24 THISION L ECO THISION L ECO 2 Kazán Sorbakapcsolt 2 kazán szerelése falra THISION L ECO 3 Kazán Sorbakapcsolt 3 kazán szerelése falra THISION L ECO 5 Kazán Sorbakapcsolt 5 kazán szerelése falra THISION L ECO 6 Kazán Sorbakapcsolt 8 kazán szerelése falra ELCO Solutions

25 THISION L ECO THISION L ECO 2 Kazán Sorba kapcsolt kazánok szerelése keretre THISION L ECO 3 Kazán Sorba kapcsolt kazánok szerelése keretre THISION L ECO 5 Kazán Sorba kapcsolt kazánok szerelése keretre THISION L ECO 6 Kazán Sorba kapcsolt kazánok szerelése keretre 4230 ELCO Solutions 21

26 THISION L ECO THISION L ECO 3 Kazán Keretre szerelve egymás mögött (B2B) THISION L ECO 4 Kazán Keretre szerelve egymás mögött (B2B) THISION L ECO 6 Kazán Keretre szerelve egymás mögött (B2B) THISION L ECO 8 Kazán Keretre szerelve egymás mögött (B2B) 22 ELCO Solutions

27 THISION L ECO Hidraulikus váltó méretei (DN65) DN kw-ig Gyüjtőcső méretek, elhelyezkedés L 2/4 = 1398 mm (DN65/DN100) L 3/6 = 2098 mm (DN65/DN100) Hidraulikus váltó méretei (DN100) DN kw-ig Könyökidom méretei DN65 és DN100 ELCO Solutions 23

28 Álló kondenzációs gázkazánok R 600 / R 3600 / R 3400 R ,5 570,4 kw 25 Termékleírás 26 ok 27 Felszerelés, készletek 28 Szabályozók 29 Tartozékok 30 Műszaki adatok 32 Rajzok, méretek R 3600/ kw 35 Termékleírás 36 ok 37 Tartozékok 40 Műszaki adatok 43 Rajzok, méretek 24 ELCO Solutions

29 R 600 A szállítmány tartalma, a termék leírása, a működés elve A szállítmány tartalma: R600 kazán gyárilag összeszerelt állapotban egyenként raklapra állítva kerül leszállításra. Propángáz felhasználása esetén szükséges az égő átszerelése spciális tartozékok sgítségével. Minden R600 szériájú kazán rendelkezik a következő integrált tulajdonságokkal: Áram ellátása 230 V vagy 400 V STB (biztonsági termosztát) STB (füstgáz érzékelő) Minimális gáznyomás érzékelő A kívánt hőmérséklet, vagy hőteljesítmény beállítása 0-10 V DC jellel Terhelést visszajelző szignál 0-10 V DC OK/hiba kimenet Opciós alacsony hőmérsékletű visszatérő Kazánok kaszkádkapcsolásának lehetősége, kiegészítő tartézékok alkalmazásával 0-10 V DC szivattyúvezérlés start/stop kiegészítő funkcióval Kazán és a fűtési rendszer vezérlése LMS rendszerrel Csatlakoztatható: - HMV hőmérséklet érzékelő - HMV termosztát - A HMV keringtető szivattyú - Fűtési keringtető szivattyú - Külső hőmérsékletérzékelő - Hidraulikus váltó hőmérsékletérzékelő Termékleírás: A berendezést a következő tulajdonságok jellemzik: Hőcserélő rozsdamentes acélból. Széles körű alkalmazhatóság. Alacsony károsanyag kibocsátás az legkorszerűbb égőfejnek és technológiáknak köszönhetően (Pre Mix) Helység levegőjétől független működés lehetősége Kibocsátott füstgáz alacsony hőmérséklete Füstgáz hőmérsékletének ellenőrzése Egyszerű karbantartás LMS szabályzó Működés elve: R600 egy modulációs kondenzációs kazán. A kazán teljesítményét emiatt könnyű illeszteni a jelentkező hőigényekhez. Ezt a folyamatos alkalmazkodást a beépített ventilátor fordulatszámának szabályozásával éri el a rendszer. A szabályozó rendszer a ventilátor fordulatszámához illeszti az elégetésre kerülő gáz mennyiségét, és az optimális égési körülmények biztosításával éri el az optimális hatásfokot. A keletkező füstgázok a kazán égésteréből elvezetésre kerülnek. A visszatérő ág bekötése a nemesacélból készült hőcserélőbe ott történik, ahol a legalacsonyabb a füstgáz/kazán hőmérséklete. Ebben a térségben következik be a füstgázban lévő vízpára lecsapódása. A hőhordozó közeg felfelé áramolva a kazánban fokozatosan melegszik fel és az égöfej környezetében hagyja el a berendezést. Ezáltal lehetővé válik a maximális hő átadása a fűtőközegnek. Ez a működés biztosítja a berendezés optimális és figyelemre méltóan gazdaságos égési körülményeit. Integrált és a használata szempontjából kényelmes digitális LMS rendszer előnyei: A kazán és a fűtési rendszer szabályozása egy elektronikus rendszerbe került integrálásra A beállításokat, fűtési programokat, állapotokat átlátható, megvílágított felületen megjelenő szöveg útján kommunikál. A téli és a nyári időszámítás automatikus átállítását biztosítja. A fűtési alrendszerek és a HMV rendszer egyedi szabályozását és programozását biztosítja. Program szabadság idejére, csökkentett hőmérséklet, energiatakarékos üzemmód, fagyvédelem. Önálló nyomógombok a különböző működési beállításokhoz: Fűtés, melegvíz, kézi vezérlés, fűstgáz analízis Kiküszöböli a beépített vezérlőóra meghíbásodása miatt esetlegesen keletkező problémát Lehetőséget biztosít a fűtési körökön elhelyezett egyedi szabályozók bekötésére Optimalizálja a gyors felfűtési opciót Integrált üzemidő számláló Legionella-elleni védelem, zárt rendszer segítségével A kazán és a fűtési rendszer fagyvédelme Programozható többfunkciós kimenet a HMV készítéshez esetlegesen kapcsolt napkollektoros rendszerhez. Programozható többfunkciós kimenet a visszatérő ág hőmérséklet növelésehez, vagy a fűtési keringtető szivattyú szabályozásához. Kaszkádos rendszerben működő kazánok vezérlése is lehetséges kiegészítő tartozékok alkalmazásával. ELCO Solutions 25

30 R 600 Szabadon álló kondenzációs gázkazán R600 (z LMS) Termék kód Kazán Teljesítmény 40/30 C Füstgáz ki Magsság Szélesség Mélység Tömeg min. max. mm mm mm mm kg R601 26,9 kw 150,7 kw Ø * R602 45,6 kw 201,6 kw Ø * R603 45,6 kw 251,4 kw Ø * R604 45,6 kw 302,3 kw Ø * R605 88,4 kw 403,1 kw Ø * R606 88,4 kw 503,9 kw Ø * R607 88,4 kw 571,5 kw Ø * * A megrendelést megelőzően ellenőrizd a szállítási terminust. 26 ELCO Solutions

31 R 600 A rendszer kiegészítő felszerelései és tartozékai Kiegészítő készletek (ajánlott) R601 R602 R603 R604 R605 R606 R607 A 2 min./max. víznyomás érzékelő (1 manométerrel) B Max. gáznyomás érzékelő C Külső termosztát túlmelegedés esetére (1) D Gázszivárgás érzékelő + vészjelző modul AVS E F By pass szivattyú nagyteljesítményű szivattyú a kazán visszatérő vezeték csonkjára szerelve (by pass) Kazán visszatérő vezeték csatlakozó (by pass) G Lemezes hőcserélő szerelési készlettel D t =10K Típus CB76-50H CB76-70H CB200-50M CB200-64M H M N R Hidraulikus váltó bekötési készlettel Hidraulikus váltó dupla szerelési készlettel Hidraulikus váltó hőszigetelés szimpla Hidraulikus váltó hőszigetelés dupla D t =15K D t =20K D t =10K D t =15K D t =15K nagyteljesítményű szivattyú fordulatszám szabályozással, szerelési készlettel Biztonsági szelep 3 bar kézi légtelenítővel és manométerrel 4 bar Gázszűrő bekötési készlettel 6 bar Típus Típus Figyelem: (1) csak az N jelű készlettel együtt rendelhető. CB76-50H CB76-50H CB76-70H CB200-50M CB76-70H CB200-64M CB200-50M ELCO Solutions 27

32 R 600 Vezérlési szerelvények LMS LOGON B Nettó ár HUF LMS LOGON B vezérlő Két fűtési kört, és egy HMV kört képes vezérelni. Minden további fűtési körhöz egy kiegészítő AVS75 egység szükséges. Gyárilag a kazánba beépítve AVS75 Kiegészítő vezérlő egység Kevert, vagy fix hőmérsékletű fűtési kőrhöz, vagy vészjelző kimenethez. Figyelem! az LMS szabályzóhoz maximálisan 3 AVS75 egység kapcsolható. A gázszivárgás érzékelő rendelése esetén (D jelű tartozék) a készlet már tartalmaz egy kiegészítő AVS75 egységet, ami a vészjelzési kimenethez szükséges, így a jelzett egységen túl csak két kiegészítő AVS75 egység szerelhető be Például: 1 vészjelzési kimenet és 2 fűtési kör (keverővel vagy anélkül) OCI345 (vezérkazán készlet) Adatátviteli/komunikációs csatlakozások a kaszkád vezérléshez szerelési segédanyagokkal (fűtőköri NTC, QAD36 4 m kábellel, hidrováltó/tároló érzékelő QAZ 36 6 m kábellel, tömszelencés csatlakozással DN15) OCI345 (követőkazán készlet) Adatátviteli/komunikációs csatlakozások kaszkádvezérléshez, szerelési segédanyagokkal. Fűtökörök szabályozója LOGON B G2Z2/360 2 kevert fűtési körhöz (kiegészítő szabályozó a kazán LMS vezérléséhez) QAA75 Szoba termosztát Egyszerű kezelés szöveges kijelzéssel, hasonlóan, mint a kazán vezérlőpanelje. Szobatermosztáttal egybeépítve QAC34 Külső hőmérsékletérzékelő QAD36 fűtőköri NTC Az előremenő hőmérsékletének érzékeléséhez 4 m kábellel (az érzékelő az M jelű szivattyú készlet tartozéka) QAZ 36 Hidraulikus váltó / HMV tartály érzékelő 6 m kábellel Tömszelencés érzékelő a vezetékes távérzkeléshez szerelési hossz 150 mm, menetes csatlakozás DN15 (R½ ), kábel átvezetéssel PG Felszerelés Leírás Alkalmazási terület Nettó ár HUF Kondenzátum semlegesítő egység - 30 kg, GIALIT-K granulátummal - D40-DN19 adapterrel Befolyócsonk: DN25 (G1 ) Kifolyócsonk: DN25 (G1 ) Méret (Hossz x Szél.x Mag.): 420 x 300 x 240 mm Névleges hőterhelés cieplne: max. 450 kw Kondenzvíz Max. Térfogatáram: 54 l/h ELCO Solutions

33 R 600 Felszerelés Leírás Alkalmazási terület Nettó ár HUF Semlegesítő egység DN 3-2 x 25 kg, GIALIT-K granulátummal - D40-DN32 adapterrel Befolyó csonk: DN40 (G1 ) Kifolyó csonk: DN40 (G1 ) Méretek (Hossz x Szél.x Mag.): 640 x 400 x 240 mm Semlegesítő egység kondenzvíz szivattyúval HN 1,5-25 kg, GIALIT-K granulátummal - D40-DN19 adapterrel Befolyó csonk: DN25 (G1 ) Elfolyó csonk: DN10 (G⅜ ) Emelőmagasság kb. 6 m Méretek (Hossz x Szél.x Mag.): 410 x 300 x 290 mm Semlegsítő egység kondenzvíz szivattyúval HN 2,5-2 x 25 kg, GIALIT-K granulátummal - D40-DN19 adapterrel Befolyó csonk: DN25 (G1 ) Elfolyó csonk: DN25 (G1 ) Emelőmagasság kb. 3 m Méretek (Hossz x Szél.x Mag.): 640 x 400 x 240 mm Semlegesítő egység kondenzvíz szivattyúval HN 2,7-2 x 25 kg, GIALIT-K granulátummal - D40-DN19 adapterrel Befolyási csonk: DN40 (G1½ ) Elfolyási csonk: DN10 (G⅜ ) Emelő magasság kb. 4 m Méretek (Hossz x Szél.x Mag.): 640 x 400 x 320 mm Névleges hőterhelés: max kw Kondenzvíz max. Térfogatáram 180 l/h Névleges hőterhelés: max. 280 kw Kondenzvíz max. Térfogatáram 34 l/h Névleges hőterhelés: max. 540 kw Kondenzvíz max. Térfogatáram 65 l/h Névleges hőterhelés: max. 750 kw Kondenzvíz max. Térfogatáram 90 l/h ELCO Solutions 29

34 R 600 Műszaki adatok R601 R602 R603 Névleges hőteljesítmény max./min. 80/60 C kw 142,1/24,0 190,1/40,6 237,2/40,6 75/60 C kw 142,2/24,0 190,3/40,6 237,4/40,6 40/30 C kw 150,7/26,9 201,6/45,6 251,4/45,6 Égőfej hőteljesítménye max./min. kw 145,0/24,5 194,0/41,5 242,0/41,5 Hatásfok, max. teljesítmény 80/60 C % 98,0 98,0 98,0 75/60 C % 103,7 103,7 103,7 40/30 C % 103,7 103,7 103,7 Normalizált hatásfok RAL 75/60 C % 106,8 106,8 106,8 40/30 C % 110,4 110,4 110,4 Leállási veszteség (T Víz = % 0,21 0,18 0,17 70ºC) Kondenzvíz mennyiség max. l/h Gázfogyasztás (Földgáz) max./min. (10,9 m 3 /h 13,3/2,3 17,8/3,8 22,2/3,8 kwh/m 3 ) Gázfogyasztás (Propán) max./min. (12,8 kg/h 11,3/1,9 15,2/3,2 18,9/3,2 kwh/kg) Földgáz hálózati nyomás H/E min. mbar Propán gáz nyomás P min. mbar Gáz max. nyomás mbar Füstgáz hőmérséklet max./min. T hőm. ºC 78/61 78/61 78/61 80/60 C T hőm. ºC 56/30 56/30 54/30 40/30 C Füstgáz térfogatáram max./min. g/s 69,7/11,7 93,2/20,2 116,3/20,2 Földgáz CO2 tartalma H/E max./min. % 10,2/9,4 10,2/9,4 10,2/9,4 LP gáz CO2 P max./min. % 11,9/10,0 11,9/10,0 11,9/10,0 NO2 tartalom max./min. mg/ 35/15 35/15 35/15 kwh CO tartalom max./min. mg/ 14/8 14/8 14/8 kwh Ventilátor nyomásértéke max./min. Pa 160/10 160/10 200/10 Víztérfogat l Víznyomás max./min. bar 8/1 8/1 8/1 Biztonsági termosztát ºC Maximális átfolyási hőmérséklet max. ºC Névleges víztérfogatáram t =20 K-nél m3/h 6,1 8,1 10,2 Nyomásesés a kazánban kpa Villamos csatlakozási fesz. V 230/ / /400 Frekvencia Hz Áramvédelem A IP osztály IP20 IP20 IP20 Kazán áramfelvétele max./min. W 158/43 200/35 230/35 Nagyteljesítményű szabályozható fordulatszámú szivattyú Stratos 32/ / /1-12 Energia hatékonysági Index EEI Tápfeszültség Villamos teljesítményfelvétel < 0,23 < 0,23 < 0,23 V váltóval max./min. W 52/30 115/33 162/41 lemezes hőcserélővel max./min. W 71/30 154/33 250/41 Tömeg Kazán kiegészítő felsz nélkül. kg Zajkibocsájtás db(a) Min. ionizációs áram µa ph kondenzvíz 3,2 3,2 3,2 Tanusítványok Nr CE CE-0063BS3840 Csatlakozások Víz DN50 (R2'') DN50 (R2'') DN50 (R2'') Gáz DN20 (R¾'') DN25 (R1'') DN25 (R1'') Füstgázelvezetés mm Égési levegő bevezetés mm Kondenzátum mm Méretek Mélység (csonkokkal) mm Szélesség mm Magasság mm ELCO Solutions

35 R 600 Műszaki adatok R604 R605 R606 R607 Névleges hőteljesítmény max./min. 80/60 C kw 285,2/40,6 384,5/79,6 480,6/79,6 545,1/79,6 75/60 C kw 285,5/40,6 384,9/79,7 481,1/79,7 545,6/79,7 40/30 C kw 302,3/45,6 403,1/88,4 503,9/88,4 571,5/88,4 Égőfej hőteljesítménye max./min. kw 291,0/41,5 388,0/80,5 485,0/80,5 550,0/80,5 Hatásfok, max. teljesítmény 80/60 C % 98,0 99,1 99,1 99,1 75/60 C % 103,7 103,7 103,7 103,7 40/30 C % 103,7 103,7 103,7 103,7 Normalizált hatásfok RAL 75/60 C % 106,8 106,8 106,8 106,8 40/30 C % 110,4 110,4 110,4 110,4 Leállási veszteség (T Víz = % 0,16 0,15 0,14 0,13 70ºC) Kondenzvíz mennyiség max. l/h Gázfogyasztás (Földgáz) max./min. (10,9 m 3 /h 26,7/3,8 35,6/7,4 44,5/7,4 50,5/7,4 kwh/m 3 ) Gázfogyasztás (Propán) max./min. (12,8 kg/h 22,7/3,2 30,3/6,3 37,9/6,3 43,0/6,3 kwh/kg) Földgáz hálózati nyomás H/E min. mbar Propán gáz nyomás P min. mbar Gáz max. nyomás mbar Füstgáz hőmérséklet max./min. T hőm. ºC 78/61 78/61 78/61 78/61 80/60 C T hőm. ºC 56/30 56/30 56/30 56/30 40/30 C Füstgáz térfogatáram max./min. g/s 139,8/20,2 186,4/39,3 233/39,3 264/39,3 Földgáz CO2 tartalma H/E max./min. % 10,2/9,4 10,2/9,4 10,2/9,4 10,2/9,4 Propángáz CO2 tartalma P max./min. % 11,9/10,0 11,9/10,0 11,9/10,0 11,9/10,0 NO2 kibocsátás max./min. mg/ 35/15 35/15 35/15 35/15 kwh CO kibocsátás max./min. mg/ 14/8 14/8 14/8 14/8 kwh Ventilátor nyomásértéke max./min. Pa 200/10 200/10 250/10 250/10 Víztérfogat l Víznyomás max./min. bar 8 / 1 8 / 1 8 / 1 8 / 1 Biztonsági termosztát ºC Maximális átfolyási hőmérséklet max. ºC Névleges víztérfogatáram t =20 K-nél m3/h 12,2 16,3 20,4 23,1 Kazán nyomásesés kpa Villamos csatlakozás V 230/ / / /400 Frekvencia Hz Áramvédelem A IP osztály IP20 IP20 IP20 IP20 Kazán áramfelvétele max./min. W 260/35 470/61 650/61 770/61 Nagyteljesítményű szabályozható fordulatszámú szivattyú Stratos 40/ / / /1-12 Energia hatékonysági Index EEI Villamos feszültség Villamos teljesítményfelvétel < 0,23 < 0,23 < 0,23 < 0,23 V váltóval max./min. W 132 / / / /45 lemezes hőcserélővel max./min. W 207 / / / / 45 Tömeg Kazán szerelvények nélkül kg Zajterhelés db(a) Min. ionizációs áramerősség µa ph kondenzvíz 3,2 3,2 3,2 3,2 Tanusítványok Nr CE CE-0063BS3840 Csatlakozások Víz DN65 / PN16 Gáz DN25 (R1 ) DN40 (R1½ ) DN40 (R1½ ) DN40 (R1½ ) Füstgázelvezetés mm Égési levegő bevezetés mm Kondenzátum mm Méretek Mélység (csőcsonkokkal) mm Szélesség mm Magasság mm ELCO Solutions 31

36 R 600 R600 kazán méretei Minimális távolság a faltól A részletes tájékoztatók a termék tervezési dokumentációjában találhatók Méretek R601 R602 R603 R604 R605 R606 R607 L Kazán mélysége mm L2 mm 127,5 127,5 137,5 137,5 187,5 187,5 187,5 H Kazán magasság lábakkal mm H2 mm B Kazán szélesség mm B2 mm B3 mm B4 mm B5 mm Csatlakozási méretek R601 R602 R603 R604 R605 R606 R607 1 Kábelátvezetések 2 Gáz R DN20 (R¾'') DN25 (R1'') DN25 (R1'') DN40 (R1½'') 3 Előremenő vezeték csatl. R/DN DN50 (R2'') DN65/PN16 4 Visszatérő vezeték csatl. R/DN DN50 (R2'') DN65/PN16 5 Égési levegőcsatlakozó méret (a helyiség légterétől független módon üzemelő kivitel) Ø mm HMV váltószelep mérete R/DN DN50 (R2'') DN65/PN16 (opció) 7 Feltöltő- és légtelenítő szelepek Ø DN15 (½'') DN15 (½'') 8 Füstgázelvezetés Ø mm Flexibilis kondenzvíz cső Ø mm ELCO Solutions

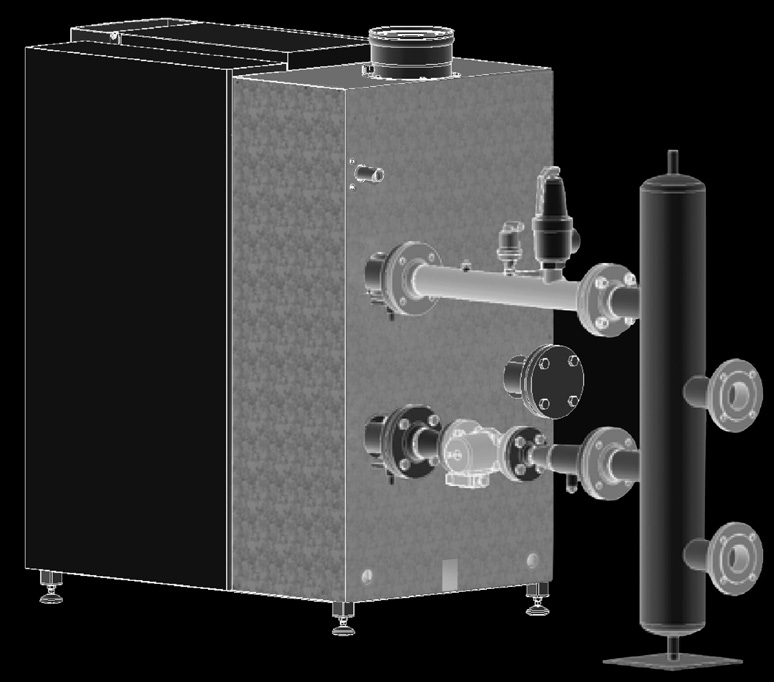

37 R 600 Rajz a befoglaló méretekkel R600 H L R H L = baloldali távolság a kazántól R = jobboldali távolság a kazántól H = a kazán mögötti távolság Poz. R601 R603 R604 + R605 R606 + R607 L R H L R H L R H 1 mm mm mm mm mm mm mm mm mm ELCO Solutions 33

38 R 600 Lemezes hőcserélő műszaki adatai R601 R602 R603 Primer oldali térfogatáram t =20K m3/h 6,1 8,1 10,2 Primer oldali keringtető szivattyú stopnia Szekunder oldali maximális térfogatáram t =10K m3/h 12,2 16,2 20,4 Nyomásesés, veszteség a hőcserélőn p kpa 15,9 28,8 44,0 Szekunder oldali maximális térfogatáram t =15K m 3 /h 8,1 10,8 13,6 Nyomásesés, veszteség a hőcserélőn p kpa 14,0 24,4 37,2 Szekunder oldali maximális térfogatáram t =20K m 3 /h 6,1 8,1 10,2 Nyomásesés, veszteség a hőcserélőn p kpa 8,1 14,0 21,5 Csatlakozások DN50 (2'') DN50 (2'') DN50 (2'') Lemezes hőcserélő műszaki adatai R604 R605 R606 R607 Primer oldali térfogatáram t =20K m3/h 12,2 16,3 20,4 23,1 Primer oldali keringtető szivattyú stopnia Szekunder oldali maximális térfogatáram t =10K m3/h 24,4 32,6 40,8 46,2 Nyomásesés, veszteség a hőcserélőn p kpa 19,9 21,5 32,9 41,5 Szekunder oldali maximális térfogatáram t =15K m 3 /h 16,3 21,7 27,2 30,8 Nyomásesés, veszteség a hőcserélőn p kpa 28,8 15,7 15,6 19,7 Szekunder oldali maximális térfogatáram t =20K m 3 /h 12,2 16,3 20,4 23,1 Nyomásesés, veszteség a hőcserélőn p kpa 16,6 28,9 14,3 18,0 Csatlakozások DN50 (2'') DN50 (2'') DN 80/PN16 DN 80/PN16 R 600 kazán összekötési lehetősége a hőcserélővel L = baloldali távolság a kazántól R = jobboldali távolság a kazántól H = a kazán mögötti távolság Poz. R601 R603 R604 + R605 R606 + R607 L R H L R H L R H 1 mm mm mm mm mm mm mm mm mm ELCO Solutions

39 R 3600/3400 Szállítási tartalom, a termék leírása, a működésének bemutatása További kiszélesített funkciók elérhetők a kiegészítő tartozékok segítségével: Információk a termékről - Gáztüzelésű kondenzációs kazán PREMIX típusú égővel, szabályozható fordulatszámú ventilátorral és elektronikusan szabályozható égőfejjel - R 3600/3400 típusú kazánok rugalmasan alkalmazható, alacsony károsanyag kibocsájtású kondenzációs kazánok, melyek alkalmasak egyaránt új objektumok kiszolgálására régi fűtési rendszerek felújítására széles teljesítmény határok között. - alkalmasak a zárt fűtési rendszerek kiszolgálására az EN előírások szerint. - Tanúsítvány: CE: 0063AR Alkalmas földgáz E és L, valamint P gázzal történő üzemeltetésre is. - A füstgázelvezető rendszer típusa: B23, C33, C53, C63 - Megengedett üzemi gáznyomás: 1-8 bar - Az előremenő fűtési közeg maximális hőmérséklete: 90 C A kiszállítás módja és tartalma A kazán teljesen összeszerelt és gyárilag ellenőrzött, kipróbált állapotban kerül kiszállításra. A Kazán elemei földgáztüzelésre alkalmas állapotra kerülnek gyárilag összeszerelésre. A kazánokat beszereléskor, illetve beüzemeléskor át lehet szerelni Propán gáz használatára alkalmas vál tozatra. Ehhez nem szükséges külön sem milyen speciális kiegészítő felszerelés, tartozék, vagy különleges szerszám. - Alacsony zajkibocsájtás db (A). Nem szükséges passzív zajvédelem. - Kompakt szerelés, kis helyigény. - Könnyű üzemeltetés, hibamentes üzemelés, köszönhetően a kazánba épített elektronikus időjárás vezérlésnek. 4 fűtési kör kapcsolható a kazánra. Előnyei - Moduláris, vízhűtésű felületi égők (Low-Nox) melyek lehetővé teszik a széria valamennyi berendezésének alacsony károsanyag kibocsátását. - Kis víztérfogat. - A rugalmas, hőigényekhez alkalmazkodó égőteljesítmény (30-100% között) eredményeként alacsony üzemeltetési költségű. - A modulációs lehetőségek következtében Gáztüzelésű kondenzációs kazán R normalizált hatásfok RAL 40/30 C 109,8 % - Névleges hő teljesítménye kw - Együttműködés fordulatszám szabályozott nagyteljesítményű szivattyúval - Füstgáz max. hőmérséklete: 80 C - Gázérzékelő felszerelhető - Az égő begyújtási gáznyomás szabályozóval ellátva. (100 mbar). - A működéshez szükséges minimális gáznyomás [mbar]: növelhető az égőfej élettartama - Nem szükséges nagy víztömegek és Típusok Földgáz Propán gáz - Alacsony indítási veszteség és károsanyag azok szükségtelen felmelegítése R3600- megtakarítható kibocsátás indításkor. - Alacsony égő bekapcsolási frekvencia = alacsony tartalék alkatrész igény. - Nagyon magas sebességű hőátadási képesség és vízpára lecsapódás, köszönhetően a háromlépcsős nemesacélból készült hőcserélőnek, és a füstgázok és a fűtőközeg ellentétes irányú áramlásának. - működésfelügyelet (gáztömörségi opcióval) - Alap változatban a helyiség légterétől függő működési mód - Az épület felügyelethezkapcsolható vezérlés, DDC 2-10 V - A működés kijelzése / vészjelzés - A meghibásodást jelző feszültségmentes gyűjtő jel, időkijelzéssel - Nem szükséges a visszatérő ág minimális hőmérsékletének korlátozása Verzió második visszatérő ággal - Kiegészítő belső csövezést tartalmaz, egy megkerülő vagy 2 különálló visszatérő vezeték bekötéséhez (pld. eltérő hőmérsékletű fűtési körök) Gáztüzelésű kondenzációs kazán R Normalizált hatásfok RAL 40/30 C 103,0 % - Névleges hő teljesítmény kw - Együttműködés fordulatszám szabályozott nagyteljesítményű szivattyúval - Füstgáz max. hőmérséklete: 165 C - gázarmatúra a minimális gáznyomás érzékelő bekötéséhez - Az égő begyújtási gáznyomás szabályozóval ellátva. (100 mbar). - A működéshez szükséges minimális gáznyomás [mbar]: Típusok Földgáz Propán gáz R3401-R R3403-R R3407-R Működésfelügyelet (gáztömörségi opcióval) (R3401-R3402) - Beépített gáztömörség érzékelő (R3407-R3410) - Alap változatban a helyiség légterétől függő működési mód - Az épület felügyelethezkapcsolható vezérlés, DDC 2-10 V - A működés kijelzése / vészjelzés - A meghibásodást jelző feszültségmentes gyűjtő jel időkijelzéssel - kerekes szállító keret (R3407-R3410) ELCO Solutions 35

40 R 3600/3400 Álló gáztüzelésű kondenzációs kazán R3600 (standard) Nettó ár HUF Kazán tipus Teljesítmény 40/30 C Füstgáz Magasság Szélesség Mélység Tömeg min. max. mm mm mm mm kg R kw 602 kw * R kw 672 kw * R kw 786 kw * R kw 890 kw * R kw 994 kw * R kw 1097 kw * Ajánlat Álló gáztüzelésű kondenzációs kazán R3600 második visszatérő ággal Nettó ár HUF Kazán tipus Teljesítmény 40/30 C Füstgáz Magasság Szélesség Mélység Tömeg min. max. mm mm mm mm kg R kw 602 kw * R kw 672 kw * R kw 786 kw * R kw 890 kw * R kw 994 kw * R kw 1097 kw * Ajánlat Álló gáztüzelésű kondenzációs kazán R3400 Nettó ár HUF Kazán tipus Teljesítmény 40/30 C Füstgáz Magasság Szélesség Mélység Tömeg min. max. mm mm mm mm kg R kw 663 kw * R kw 741 kw * R kw 867 kw * R kw 981 kw * R kw 1095 kw * R kw 1209 kw * R kw 1323 kw * R kw 1512 kw * R kw 1701 kw * R kw 1890 kw * Ajánlat * Rendelés előtt ellenőrizze a szállítási határidőt!. 36 ELCO Solutions

41 R 3600/3400 A rendszer kiegészítő felszerelései és tartozékai Kiegészítő készletek (ajánlott) max. üzemi nyomás A Maximális víznyomás érzékelő 6 bar Minimális víznyomás érzékelő 6 bar B Maximális gáznyomás érzékelő C Külső túlmelegedés érzékelő 8 bar D Gázszivárgás érzékelő minimális gáznyomás érzékelővel E By pass szivattyú 8 bar Típus H Hidraulikus váltó 6 bar Dupla hidraulikus váltó 6 bar M nagy teljesítményű, szabályozható fordulatszámú keringtető szivattyú bekötési készlettel 3 fokozatú keringtető szivattyú magas hatásfokú meghajtó motorral, bekötési készlettel Típus Típus N Biztonsági szelep TÜV 3 bar TÜV 6 bar R S Gázszűrő bekötési készlettel Adapter a helyiség levegőjétől független működési módhoz R3600 R3601 R3602 R3603 R3604 R3605 TP40-30/ TP50-30/ Magna F TP65/ TP65-30/ Magna F TP80/ TPE80-90/ TP80-90/ ELCO Solutions 37

42 R 3600/3400 A rendszer kiegészítő felszerelései és tartozékai Kazán gyári tartozékai : c / feltöltő- és leeresztő szelep manométerrel f / hőmérséklet és térfogatáram érzékelő max. Kiegészítő készletek (ajánlott) üzemi nyomás A Maximális víznyomás érzékelő 6 bar Minimális víznyomás érzékelő 6 bar B Maximális gáznyomás érzékelő C Külső túlmelegedés érzékelő 8 bar D Gázszivárgás érzékelő minimális gáznyomás érzékelővel H Hidraulikus váltó 6 bar Dupla hidraulikus váltó 6 bar M 3 fokozatú keringtető szivattyú magas hatásfokú meghajtó motorral, bekötési készlettel 8 bar Típus N Biztonsági szelep TÜV 3 bar TÜV 6 bar R Gázszűrő bekötési készlettel S Adapter a helyiség levegőjétől független működési módhoz R3401 R3402 R3403 R3404 R3405 R TP65/ ajánlat TP80/ TP80-90/ max. Kiegészítő készletek (ajánlott) üzemi nyomás A Maximális víznyomás érzékelő 6 bar Minimális víznyomás érzékelő 6 bar B Maximális gáznyomás érzékelő C Külső túlmelegedés érzékelő 8 bar D Gázszivárgás érzékelő minimális gáznyomás érzékelővel H Hidraulikus váltó 6 bar Dupla hidraulikus váltó 6 bar M 3 fokozatú keringtető szivattyú magas hatásfokú meghajtó motorral, bekötési készlettel Típus N Biztonsági szelep TÜV 3 bar TÜV 6 bar R Gázszűrő bekötési készlettel S Adapter a helyiség levegőjétől független működési módhoz R3407 R3408 R3409 R3410 TP80/170/ ajánlat megrendelésre ajánlat ajánlat TP80/270/ ELCO Solutions

43 R 3600/3400 Tartozékok Leírás Alkalmazási terület Nettó ár HUF Fűtési zóna szabályozó (E8), szerelési készlet a vezérlő panelbe történő beszereléshez A kazán üzem külső hőmérséklet- és idővezérléssel történő szabályozásához, valamint bekeveréses 2 fűtési körös rendszer, 1 külső érzékelővel. 2 visszatérő érzékelővel, 1 tartály érzékelővel, és egy tömszelencés merülő érzékelővel (L=100 mm, DN15 (½ ) történő szabályozásához. Az E8-as fűtési zóna szabályozó falra szerelhető házban (a vezérlőpanelbe szerelés helyett), teljes kábelezéssel kényelmes szerelést biztosító csatlakozásokkal; biztonsági fokozat IP40. Maximális bővíthetősége 14 keverési körig. Összeépíthető KKM szabályozóval, vagy E8-as lokális fűtési szabályozókkal. 1 külső érzékelővel, 2 visszatérő érzékelővel, 1 HMV érzékelővel, és egy tömszelencés merülő érzékelővel (L=100 mm, DN15 (½'') Kaszkád Manager KKM, beépítési készlettel a vezérlőpanelbe szereléshez A kazán üzem külső hőmérséklet- és idővezérléssel történő szabályozásához, valamint maximálisan 8 kazán kaszkádos vezérléséhez, továbbá bekeveréses 2 fűtési körös rendszer, 1 külső érzékelővel, 2 visszatérő érzékelővel, 1 HMV érzékelővel, és egy tömszelencés merülő érzékelővel (L=100 mm), 2 fűtési kör érzékelővel, 1 hidraulikus váltóba épített érzékelővel, és egy tömszelencés merülő érzékelővel (L=200 mm, DN15 (½'') Kaszkád Manager KKM falra szerelhető házban A kazán üzem külső hőmérséklet- és idővezérléssel történő szabályozásához, valamint maximálisan 8 kazán kaszkádos vezérléséhez, továbbá bekeveréses 2 fűtési körös rendszer és vízmelegítési rendszerrel. 1 külső hőmérséklet-, és 1 tartály érzékelővel, egy tömszelencés merülő érzékelővel (L=100 mm), 2 fűtési kör érzékelővel, 1 hidraulikus váltóba épített érzékelővel, és egy tömszelencés merülő érzékelővel (L=200 mm, DN15 (½ ) Tartozékok Leírás Alkalmazási terület Nettó ár HUF DN 2 semlegesítő egység - 30 kg, GIALIT-K granulátummal - D40-DN19 adapterrel Befolyási csőcsonk: DN25 (G1 ) Elfolyási csőcsonk: DN25 (G1 ) Méretek (Hossz x Szél.x Mag.): 420 x 300 x 240 mm DN 3 semlegesítő egység - 2 x 25 kg, GIALIT-K granulátummal - D40-DN32 adapterrel Befolyási csőcsonk: DN40 (G1½ ) Elfolyási csőcsonk: DN40 (G1 ) Méretek (Hossz x Szél.x Mag.): 640 x 400 x 240 mm HN 2,5 semlegesítő egység kondenzvíz szivattyúval - 2 x 25 kg, GIALIT-K granulátummal - D40-DN19 adapterrel Befolyási csőcsonk: DN25 (G1 ) Elfolyási csőcsonk: DN25 (G1 ) sz. emelőmagasság kb. 3 m Méretek (Hossz x Szél.x Mag.): 640 x 400 x 240 mm HN 2,7 semlegesítő egység kondenzvíz szivattyúval -2 x 25 kg, GIALIT-K granulátummal -D40-DN19 adapterrel Befolyási csőcsonk: DN40 (G1½ ) Elfolyási csőcsonk: DN10 (G⅜ ) sz. emelőmagassága kb. 4 m Méretek (Hossz x Szél.x Mag.): 640 x 400 x 320 mm Névleges teljesítménye: max. 450 kw Max. natężenie przepływu kondensatu: 54 l/h Névleges teljesítménye: max kw Kondenzátum max. térfogat árama: 180 l/h Névleges teljesítménye: max. 280 kw Kondenzátum max. térfogat árama: 34 l/h Névleges teljesítménye: max. 750 kw Kondenzátum max. térfogat árama: 90 l/h ELCO Solutions 39

44 R 3600/3400 Műszaki adatok Gáztüzelésű kondenzációs kazán R 3600 R 3600 R 3601 R 3602 R 3603 R 3604 R 3605 Névleges hőteljesítmény max./min. 80/60 C kw 572/ / / / / /297 75/60 C kw 576/ / / / / /300 40/30 C kw 602/ / / / / /331 Égőfej hőteljesítménye max./min. kw 585/ / / / / /305 Hatásfok, max. teljesítményfelvételnél 80/60 C % 97,8 97,8 97,8 97,8 97,8 97,8 75/60 C % 98,5 98,5 98,5 98,5 98,5 98,5 40/30 C % 102,9 102,9 102,9 102,9 102,9 102,9 Normalizált hatásfok RAL 75/60 C % 105,1 105,1 105,1 105,1 105,1 105,1 40/30 C % 109,8 109,8 109,8 109,8 109,8 109,8 Leállási veszteség (T víz = 70ºC) % 0,31 0,31 0,31 0,31 0,31 0,31 Kondenzvíz mennyiség max. l/h Földgázfelhasználás max./min. (10,9 kwh/m 3 ) m 3 /h 53,7/13,4 59,9/17,1 70,1/20,0 79,4/22,7 88,6/25,3 97,8/27,9 LP gáz felhasználás max./min. (12,8 kwh/kg) kg/h 45,7/11,4 51,0/14,6 59,7/17,1 67,6/19,3 75,5/21,6 83,3/23,8 Gáznyomás min. Földgáz H/E mbar min. LP gáz P mbar 30/50 30/50 30/50 30/50 30/50 30/50 Max. gáznyomás mbar Füstgázhőmérséklet max./min. 80/60 C ºC T hőm. 40/30 C ºC Füstgáz térfogatáram g/s Földgáz CO2 tartalma H/E/L % ,3-10 9,3-10 9,3-10 9,3-10 9,3-10 LP gáz CO2 tartalma P % NOx tartalom max./min. mg/kwh 33/19 20/12 20/12 20/12 20/12 20/12 CO tartalom max./min. mg/kwh 11/9 28/7 28/7 28/7 28/7 28/7 A ventillátor állandó nyomása max./min. Pa Víztérfogat max./min. l Víznyomás max./min. bar 8/1 8/1 8/1 8/1 8/1 8/1 Biztonsági termosztát Maximális átfolyási hőmérséklet max. ºC Víz névleges térfogatárama t =20 K-nél m 3 /h 24,7 27,6 32,2 36,5 40,8 45,0 Nyomásesés a kazánban kpa Villamos csatlakozás V Frekvencia Hz Áramvédelem A IP osztály IP20 IP20 IP20 IP20 IP20 IP20 Kazán áramfelvétele max. (szivattyú nélkül) W Tömeg (kazán a hidraulikus szerelvények nélkül) kg Zajkibocsátás szint 1 m db(a) Min. ionizációs áram μa 6 ph kondenzvíz 3,2 Tanusítványok Nr CE CE-0063AR3514 Csatlakozások Víz DN/PN 65/16 65/16 80/16 80/16 80/16 80/16 Gáz DN50 (Rp2'') DN65 PN16 Füstgázelvezetés mm Frisslevegő bevezetés mm Kondenzvíz mm Méretek Mélység (csatlakozásokkal) mm DN65 PN16 Szélesség mm Magasság mm ELCO Solutions

45 R 3600/3400 Műszaki adatok Gáztüzelésű kondenzációs kazán R 3400 R 3401 R 3402 R 3403 R 3404 R 3405 Névleges hőteljesítmény max./min. 80/60 C kw 656/ / / / /270 75/60 C kw 657/ / / / /270 40/30 C kw 663/ / / / /298 Égőfej hőteljesítménye max./min. kw 702/ / / / /290 Hatásfok, max. teljesítményfelvételnél 80/60 C % 93,5 93,5 93,5 93,5 93,5 75/60 C % 93,6 93,6 93,6 93,6 93,6 40/30 C % 94,5 94,5 94,5 94,5 94,5 Normalizált hatásfok RAL 75/60 C % /30 C % Leállási veszteség (T víz = 70ºC) % 0,24 0,24 0,24 0,24 0,24 Földgázfelhasználás (H-gáz) max./min. (10,9 kwh/m 3 ) m 3 /h 64,5/16,2 71,9/18,0 84,1/21,0 95,2/23,8 106,3/26,6 Földgázfelhasználás (L-gáz) max./min. (8,34 kwh/kg) kg/h 84,3/21,1 94,0/23,5 109,9/27,4 124,4/31,2 139,0/34,8 LP gáz felhasználás max./min. (12,8 kwh/kg) kg/h 54,9/13,8 61,2/15,3 71,6/17,9 81,1/20,3 90,5/22,6 Gáznyomás Földgáz H mbar Gáznyomás Földgáz L mbar Max. gáznyomás max./min. LP gáz mbar 30/50 30/50 30/50 30/50 30/50 Füstgázhőmérséklet max./min. 80/60 C ºC 165/70 165/70 165/70 165/70 165/70 40/30 C ºC 135/60 135/60 135/60 135/60 135/60 Füstgáz térfogatáram max./min. m 3 /h 1423/ / / / /584 Földgáz CO2 tartalma H/E/L max./min. % 10,0/9,3 10,0/9,3 10,0/9,3 10,0/9,3 10,0/9,3 LP gáz CO2 tartalma P max./min. % 11/11 11/11 11/11 11/11 11/11 NOx tartalom max./min. mg/kwh 61,4/22 61,4/22 61,4/22 61,4/22 61,4/22 CO tartalom max./min. mg/kwh 9,8/3,3 9,8/3,3 9,8/3,3 9,8/3,3 9,8/3,3 A ventillátor állandó nyomása Pa Víztérfogat l Víznyomás max./min. bar 8/1 8/1 8/1 8/1 8/1 Biztonsági termosztát ºC Maximális átfolyási hőmérséklet max. ºC Víz névleges térfogatárama t =20 K-nél m 3 /h Nyomásesés a kazánban névleges térfogatáramnál kpa Villamos csatlakozási fesz. V Frekvencia Hz Áramvédelem A IP osztály IP20 IP20 IP20 IP20 IP20 Kazán teljesítmény felvétele max. (szivattyú nélkül) W Tömeg (kazán a hidraulikus szerelvények nélkül) kg Zajkibocsátás szint 1 m db (A) 64 Min. ionizációs áram μa 6 ph kondenzvíz 3,2 Tanusítványok Nr CE CE-0063AR3514 Csatlakozások Víz DN/PN 65/16 65/16 80/16 80/16 80/16 Gáz DN50 (Rp2'') DN65 PN16 Füstgázelvezetés mm Frisslevegő bevezetés mm Kondenzvíz mm Méretek Mélység (csatlakozásokkal) mm Szélesség mm Magasság mm ELCO Solutions 41

46 R 3600/3400 Műszaki adatok Gáztüzelésű kondenzációs kazán R 3400 R 3406 R 3407 R 3408 R 3409 R 3410 Névleges hőteljesítmény max./min. 80/60 C kw 1196/ / / / /466 75/60 C kw 1197/ / / / /466 40/30 C kw 1209/ / / / /515 Égőfej hőteljesítménye max./min. kw 1279/ / / / /500 Hatásfok, max. teljesítményfelvételnél 80/60 C % 93,5 93,5 93,5 93,5 93,5 75/60 C % 93,6 93,6 93,6 93,6 93,6 40/30 C % 94,5 94,5 94,5 94,5 94,5 Normalizált hatásfok RAL 75/60 C % /30 C % Leállási veszteség (T víz = 70ºC) % 0,24 0,24 0,24 0,24 0,24 Földgázfelhasználás (H-gáz) max./min. (10,9 kwh/m 3 ) m 3 /h 117,3/29,3 128,4/32,1 146,7/36,7 165,1/41,3 183,4/45,9 Földgázfelhasználás (L-gáz) max./min. (8,34 kwh/kg) kg/h 153,4/38,4 167,9/42,0 191,8/48,0 215,8/54,0 239,8/60,0 LP gáz felhasználás max./min. (12,8 kwh/kg) kg/h 99,9/25,0 108,7/27,2 124,3/31,1 139,8/35,0 155,3/38,8 Gáznyomás Földgáz H mbar Gáznyomás Földgáz L mbar Max. gáznyomás max./min. LP gáz mbar 30/ Füstgázhőmérséklet max./min. 80/60 C ºC 165/70 165/70 165/70 165/70 165/70 40/30 C ºC 135/60 135/60 135/60 135/60 135/60 Füstgáz térfogatáram max./min. m 3 /h 2578/ / / / /1009 Földgáz CO2 tartalma H/E/L max./min. % 10,0/9,3 10,0/9,3 10,0/9,3 10,0/9,3 10,0/9,3 LP gáz CO2 tartalma P max./min. % 11/11 11/11 11/11 11/11 11/11 NOx tartalom max./min. mg/kwh 61,4/22 61,4/22 61,4/22 61,4/22 61,4/22 CO tartalom max./min. mg/kwh 9,8/3,3 9,8/3,3 9,8/3,3 9,8/3,3 9,8/3,3 A ventillátor állandó nyomása Pa Víztérfogat l Víznyomás max./min. bar 8/1 8/1 8/1 8/1 8/1 Biztonsági termosztát ºC Maximális átfolyási hőmérséklet max. ºC Víz névleges térfogatárama t =20 K-nél m 3 /h Nyomásesés a kazánban névleges térfogatáramnál kpa Villamos csatlakozási fesz. V Frekvencia Hz Áramvédelem A 20 C25 C25 C25 C25 IP osztály IP20 IP20 IP20 IP20 IP20 Kazán teljesítmény felvétele max. (szivattyú nélkül) W Tömeg (kazán a hidraulikus szerelvények nélkül) kg Zajkibocsátás szint 1 m db (A) 64 Min. ionizációs áram μa 6 ph kondenzvíz 3,2 Tanusítványok Nr CE CE-0063AR3514 Csatlakozások Víz DN/PN 65/16 65/16 80/16 80/16 80/16 Gáz DN65 PN16 Füstgázelvezetés mm Frisslevegő bevezetés mm Kondenzvíz mm Méretek Mélység (csatlakozásokkal) mm Szélesség mm Magasság mm ELCO Solutions

47 R 3600/3400 Méreteket ábrázoló rajz R 3600 Típus B* mm B1 mm B2 mm B3 mm B4 mm B5 mm D mm D1 mm G DN50 (Rp2'') DN50 (Rp2'') DN50 (Rp2'') DN50 (Rp2'') DN65 PN16 DN65 PN16 H mm L mm L1 mm L2 mm L3 mm W1 DN65 PN16 DN65 PN16 DN80 PN16 DN80 PN16 DN80 PN16 DN80 PN16 W2 DN65 PN16 DN65 PN16 DN80 PN16 DN80 PN16 DN80 PN16 DN80 PN16 W3 DN65 PN16 DN65 PN16 DN80 PN16 DN80 PN16 DN80 PN16 DN80 PN16 W3 = csak 2.visszatérővel rendelkező változat B = befoglaló méretek * = a burkolat nélküli mérete 64 mm-el kisebb. Útmutatás: Figyelemmel kell lenni a szifon magasságára, szükség esetén a kazánt emelvényre célszerű állítani. ELCO Solutions 43

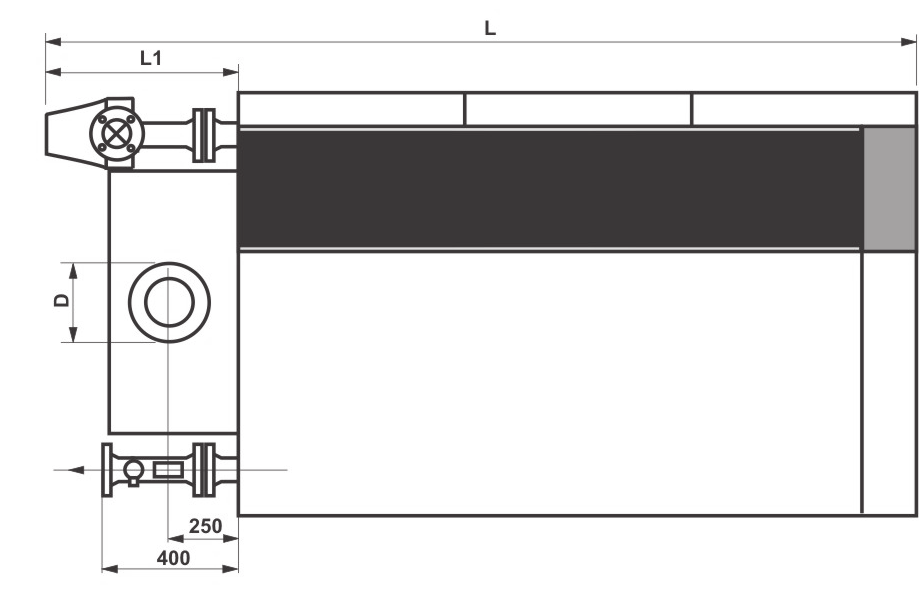

48 R 3600/3400 Méreteket ábrázoló rajz R 3400 Típus B* mm B1 mm B2 mm B3 mm B4 mm B5 mm D mm D1 mm DN50 (Rp2'') DN50 (Rp2'') DN50 (Rp2'') DN50 (Rp2'') DN65 PN16 DN65 PN16 G H mm L mm L1 mm L2 mm L3 mm W1 mm DN65 PN16 DN65 PN16 DN80 PN16 DN80 PN16 DN80 PN16 DN80 PN16 B = Befoglaló méretek * = a burkolat nélküli mérete 64 mm-el kisebb. 44 ELCO Solutions

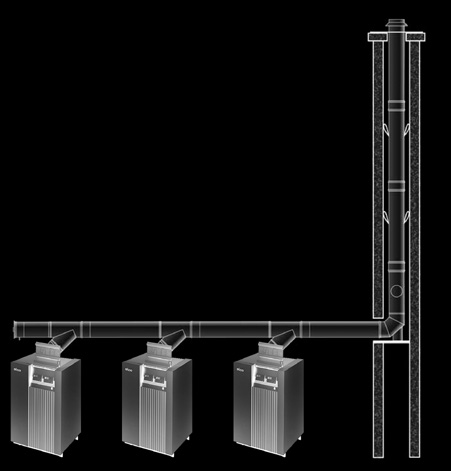

49 R 3600/3400 R 3400 i 3600 típusú kazánok beépítési lehetőségei Épületben, aknában, tetőtéri kazánházban, épületnél. A füstgázelvezető rendszerhez szükséges anyagok szállítása külön megrendelésre. Önálló egyedi beépítés, túlnyomásos változat. Önálló egyedi beépítés, alacsonynyomású változat. Kaszkád rendszer égéstermék elvezetése: Ellenőrző lista Berendezések száma: Típus és teljesítmény: hálózat vezetékhossz: kapcsoló könyök idomok a hálózati rendszerben: Függőleges rész az épület mentén - kéménymagasság: - távolság a faltól: Beruházás megnevezése: Az épület függőleges fala - kémény magasság: - kémény belső mérete: ELCO Solutions 45

50 Az árak január 01-től érvényesek. Az árjegyzék nem kötelező érvényű, csak ajánlott árak. Nem a fogyasztókra érvényes kiskereskedelmi ár, csak a fűtési szektoron belül működő partnereink, azaz az Önök segítségére szolgál, hogy ezek alapján kialakíthassák a vevők felé ajánlataikat. Az árak ÁFA nélkül értendők. Az árjegyzék közzétételével a korábbi árak érvényessége megszűnik. A közzétett katalógus szövegének képanyagának és / vagy rajzainak felhasználása a szerzők írásos engedélye nélkül megsérti a szerzői jogokat. A termékeink folyamatos javítása, fejlesztése miatt fenntartjuk a jogot a bemutatott termékek műszaki paraméterei, karakterisztikái, valamint imázsának bármikor, és bejelentés nélküli történő megváltoztatására. A benti dokumentáció csak információs anyagnak minősül. Minden termékértékesítés és a termékekkel kapcsolatos minden szolgáltatás csak és kizárólag az erre vonatkozó együttműködési és/ vagy értékesítési szerződés szerint történhet. Az kw teljesítményig használható gáz és olajégők, illetve kombinált égőkkel és más egyéb különböző hő termelő berendezésekkel és azokkal, kapcsolatos követelményekkel (Low-NOX, TRD, segéd fűtőanyagok és hulladékégetők stb.) összefüggő kérdésekkel, beleértve az égési levegő (O2) szabályozót, és a gázégők fordulatszám-szabályozási elektronikáját, stb. közvetlenül a műszaki szakértőinkhez kel fordulni iránymutatásért. Tőlük kaphatnak Tisztelt Partnereink egyedi igényiekhez illesztett ajánlatokat. 46 ELCO Solutions
