Vízmelegítők fejlődése

Átírás

1

2

3 Mérföldkövek február Fegyver- és Gépgyár vadászfegyverek Fegyver és Gépgyár fúziója a Lámpagyárral Csongor vízmelegítő AG 10, KV 6 vízmelegítő, KV 6-C cirkogejzír április 1. - Fegyver- és Gázkészülékgyár Junkers / CR gázipari kisautomaták vízmelegítők, lakásfűtők, konvektorok, kombi kazánok Chaffoteaux et Mauri / FÉG-Vestale licenc szerződés FÉG-Spirec hőcserélő licenc szerződés

4 Vízmelegítők fejlődése A-5 A G-8,7 V-4.2 ZV KV-1 V-125 Csongor 1990 SV-4 MV-8.7 MV VG-125 HÉVÍZ Homlok és oldal deflektoros

5 Fűtőkészülékek fejlődése KV6CE C2 C C-12, C18, C-24 ZC-18 C-30, C SC-12, SC-24 SC-30, SC K-18 K-24 R-24

6 FÉG Trade termékválaszték Vízmelegítők Fűtőkészülékek Kombi kazánok Kond. kazánok Modulkazánok Tartozékok MV-19.1 MV-21 MZV-18 MV-19.1E MV-21E CIRKONOVA C-12HE, ZC12-HE C-18HE, ZC-18HE C-24HE, ZC-24HE C-36HE, ZC-36HE CIRKONOVA CK-24HE CK-36HE ZCK-24HE ZCK-36HE KOMFORT Extra-F 25VD Extra-F 31VD Extra 25VD Extra 31VD FÉG-VESTALE AF-105 H AF-105 HP AF-105 HE Égéstermék elvezetés Komfort és Cirkonova készülékekhez Kondenzációs készülékekhez Villanybojlerek EGVK CIRKONOVA-T CK/ZCK-12HE-T CK/ZCK-18HE-T CK/ZCK-24HE-T CK/ZCK-36HE-T KOMFORT Komfort 24K Komfort 24V Komfort 24VH Komfort 28V KOMFORT Extra-T 26VDX MINI-VESTALE AF-70 H AF-70 HP AF-70 HE VE EGV KOMFORT Komfort F 24V Komfort F 24VH Komfort F 28V FÉG-CIRKO [Őrlángos] ZC-18H C-24H KOMFORT Kompakt 25V KOMFORT-T Komfort-T 25KD Komfort-T 25VD Komfort-T 25VHD Komfort-T 29VD Hőközpontok Gépészeti modulok MK-2, MK-4 AR-50, -65, -80 ARD-50, -65, -80 ARE-50, -65, -80 RDE-50, -65, -80 ATc-50, -65, -80 EGV R/RP

7 FÉG Trade termékválaszték Pellet kazánok Indirekt tárolók Szolár tárolók Napkollektor Kávéfőzők FPH 35 FPH 50 FPH 100 Melegvíz-tároló falikazánhoz Álló melegvíztároló két hőcserélővel TOP S Mirotherm síkkollektor FÉG Retró Ciklámen 2 Hőcserélők Fali melegvíztároló elektromos fűtőbetéttel Hűtési tárolók Szolárrendszerek Ciklámen 4 KN-0 KN-1 KN-2 KN-3 KT-3 Fürdőhenger Álló melegvíztároló hőcserélő nélkül Álló tároló folyadékhűtőhöz Fekvő tároló folyadékhűtőhöz Tartozékok Plútó 2 Plútó 4 Álló melegvíztároló egy hőcserélővel Midipressz 2 Midipressz 4

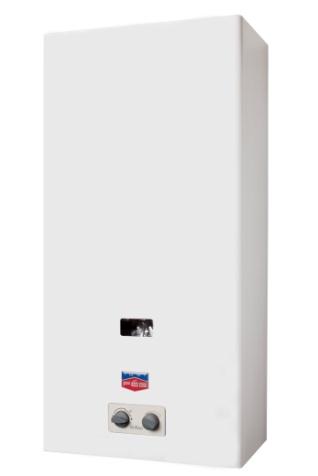

8 Hofokemelés [K] MV-19.1 MV-21 MV-19.1 E MV-21 E Vízmelegítők MZV-18 HS Egyszerű felépítés Termo-elektromos égésbiztosítás MERTIK-MAXITROL víz-gáz armatúra Folyamatos lángszabályozás (értéktartó HMV szolgáltatás) 0,5 bar víznyomásnál nyit a vízszelep Max. 10 bar hálózati víznyomásra köthető Min. 0,2/0,5 bar víznyomás felett működőképes MV-19.1 Ø110 mm kéménycsatlakozás Földgázzal, vagy PB gázzal üzemeltethető Kéményes típusok (B11BS) MERTIK-SZELEPES ÁTFOLYÓS VÍZMELEGÍTŐK TELJESÍTŐKÉPESSÉGE Forró víz Típus Liter/perc ΔT=25K Gyújtás MV PIEZO MV-19.1 E 10 ELEKTROMOS 40 MV PIEZO MV-21 E 13 ELEKTROMOS 35 Langyos víz Zárt égésterű parapetes típus (C11) Típus Liter/perc ΔT=25K Gyújtás MZV-18HS 11 PIEZO Térfogatáram [l/min]

9 Őrlángos fűtőkészülékek FÉG-Cirko ZC-18H, C-12-36H 18 és 24 kw-os változat Mikroprocesszoros vezérlés Egyszerű felépítés Termo-elektromos égésbiztosítás Digitális hőmérséklet és hibakijelzés Automatikus fagyvédelem Kéménybe köthető (B11BS) kivitel Zárt égésterű (C11) kivitel Honeywell gázszelep kw C-12H C-18H C-24H C-36H

10 FÉG-CIRKO ZC-18 H FÉG-CIRKONOVA C-18 HE

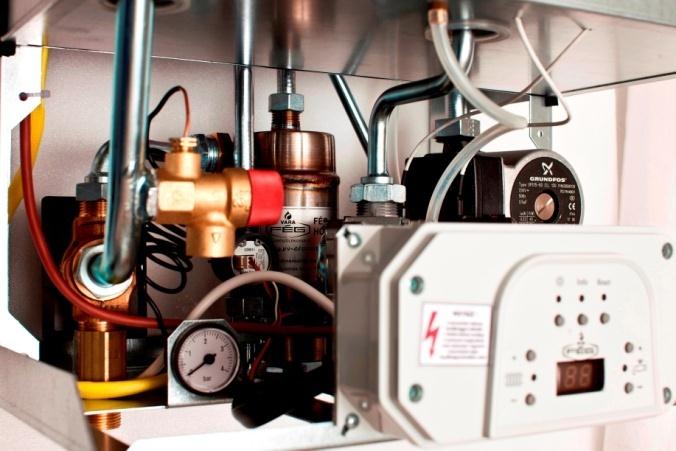

11 Fűtővíz hőmérséklet ( C) - + Elektronikus gyújtású készülékek CIRKONOVA C-12HE, ZC12-HE C-18HE, ZC-18HE C-24HE, ZC-24HE C-36HE, ZC-36HE Külső hőmérséklet ( C) CIRKONOVA-T CK-12HE-T, ZCK-12-HE-T CK-18HE-T, ZCK-18HE-T CK-24HE-T, ZCK-24HE-T CK-36HE-T, ZCK-36HE-T 12, 18, 24 és 36 kw-os teljesítményben Ventilátoros és kéményes égéstermék elvezetés Ionizációs lángőrzés, elektronikus gyújtás Digitális kijelzés Folyamatos lángszabályozás Fűtési és HMV szabályozás HMV prioritással Külső hőmérséklet érkézelő lehetőség OPEN-THERM kommunikáció Blokkolásgátló és fagyvédelmi funkció IP45 villamos védettség Beépített: - biztonsági lefuvató szelep (2,5 bar) - automata légtelenítő (zárt égésterű) - tágulási tartály (7 liter) HD CH 15 APS V, 50 Hz 16 CVBC E Mp Hp G V DHW M B H

12 Átfolyós rendszerű kombi készülékek CIRKONOVA CK-24HE, CK-36HE, ZCK-24HE, ZCK-36HE 24 és 36 kw-os teljesítményben Ventilátoros és kéményes égéstermék elvezetés Ionizációs lángőrzés, elektronikus gyújtás Digitális kijelzés Folyamatos teljesítményszabályozás Fűtési és HMV szabályozás HMV prioritással Külső hőmérséklet érkézelő lehetőség OPEN-THERM kommunikáció Blokkolásgátló és fagyvédelmi funkció IP45 villamos védettség Beépített: - biztonsági lefuvató szelep (2,5 bar) - automata légtelenítő (zárt égésterű) - FÉG Spirec KNV hőcserélő - tágulási tartály (7 liter)

13 KN-0, KN-1, KN-2, KN-3, KT-3 D KNV-0, KNV-1, KNV-2 Alkalmazás napenergia-hasznosítás hőszivattyú hőcserélője padlófűtés élelmiszeripar, vegyipar olaj fűtése / hűtése uszodatechnika gőzzel fűtött melegvíz-termelés hűtőgépek kondenzátorjaként Hőcserélők Típus A (E) B (F) kg KN ,7 KN ,7 KN ,7 KN ,7 KT ,7 Fűtőfelület [ m2 ] KN-0 KN-1 KN-2 KN/T-3 0,157 0,351 0,536 0,73 Teljesítmény [ kw ] KN-0 KN-1 KN-2 KN/T ,8 mm vastag KO lemezből készül Típus Átmérő Hossz (mm) Súly Telj. S be SPIR(al)E(ver)C(lean): csigavonalú, mindig tiszta KNV-0 73 mm ,2 kg 32 kw KNV-1 73 mm ,0 kg 45 kw KNV-2 73 mm ,8 kg 70 kw 0,5 mm vastag KO lemezből készül

14 Modulkazánok GOLYÓS CSAP Modulkazánok FÉG-VESTALE AF-105 H AF-105 HP AF-105 HE MINI-VESTALE AF-70 H AF-70 HP AF-70 HE A 35 kw A A 3. FOKOZATBAN HŐCSERÉLŐ ÁRAMLÁS ÉRZÉKELŐ KELL LENNI! FÛTÕMODUL 3 x 35 kw = 105 kw SZ1 VISSZACSAPÓ SZELEP SZIVATTYÚ GOLYÓS CSAP 35 kw SZ2 35 kw SZ3 AF-70HE AF-105HE Sz

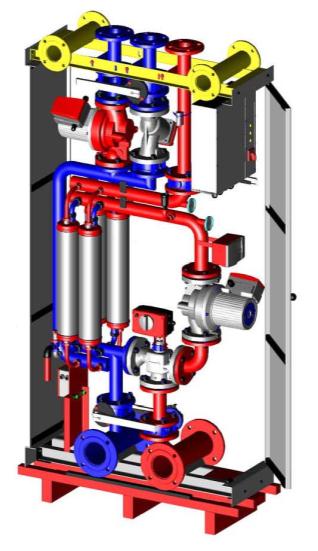

15 GANZ KK AB1 4 I I FIGYELEM! Kikapcsolás után feszültség alatt marad. Fűtéstechnikai Készülékgyártó Kft. KÖZPONTI VEZÉRLŐSZEKRÉNY 1x2 A 400V ~50Hz 3x16A IP40 Gyártási szám: x..A VIGYÁZZ! A berendezés 0,4kV-tal működik. I. érintésvédelmi osztályú. A szerkezet megbontását csak szakember végezheti a berendezés teljes feszültségmentesítése után! ATc AR MK.. Modulkazánok Gépészeti modulok MK-2, MK-4 / AR-50, -65, -80 ARD-50, -65, -80 / ARE-50, -65, -80 RDE-50, -65, -80 / ATc-50, -65, -80 MK - Meleg víz Készítő (MK-2, MK-4) AR - Fűtésszabályzó (Regulátor) (AR, ARD, ARE, RDE) ATc - Állandó hőmérsékletű (Thermo constans) AES - Egyéb Szerelvények APS - Üres modul (Páratlan) AES szerelvények 200 HH 725* 200 VH TF ÜZEM Hegesztett vízösszekötőcső Csatlakozó karima: DN100, PN Tartólemez gázcsőhöz K-..A Központi vezérlőszekrény ES Szerelt csatlakozóidom Danfoss RT-200 és nyomásmérő óra Alsó tartólemez Hegesztett tartókeret Központi vezérlőszekrényhez Gázösszekötőcső Csatlakozó karima: DN65, PN *

16 Modulkazánok - referenciák Ipari park, központi iroda - Makó Gyógyszerészeti központ, Szeged Szegedi Tűzoltóság Hotel Korona, Makó

17 Pellet fűtési rendszer FPH-35, FPH-50, FPH-100 egyedülálló érzéketlenség a pellet minőségére alkalmas fa- és mezőgazdasági hulladék, illetve f6 és f8 mm-es pellet elégetésére kazántest 5 mm acéllemezből készül 40 mm külső hőszigetelés, 3 rétegű ajtószigetelés nagy szilárdságú, hosszú élettartamú hőálló acélrostély (ajánlott nyílt rendszerű fűtési rendszerekbe beépíteni) üzemi nyomás max. 2 bar automata duál-mikroprocesszoros vezérlés automatikus hamu- és salakkihordás automata ventilátor-fordulat szabályozás LCD kijelző ÉGŐFEJ TÍPUSOK FPH 5-50 FPH Teljesítmény (kw) Súly (kg) Magasság (mm) Szélesség (mm) Hosszúság (mm) Energiaforrás 230 V/ 8 A 230 V/ 8 A Teljesítmény (kw)

18 Pellet fűtési rendszer KAZÁN TÍPUSOK FPH 35 FPH 50 FPH 100 Teljesítmény (kw) Hatásfok (%) Súly (kg) Füstcső átmérő (mm) Huzatigény (mbar) - pellet 0,15 0,15 0,15 - hasábfa 0,2 0,3 0,5 Magasság (mm) Szélesség (mm) Hosszúság (mm) Üzemi nyomás (bar) Hőfelvétel (m 2 ) 4,75 7,34 18,1 Távtartók (db)

19 Villanybojlerek EGVK 80,100, 120 kombinált villanybojlerek beépített hőcserélő teljesítménye: 4,1 kw fűtési teljesítmény: 2000 W víz elektromos felmelegítése céljából kizárólag földelt rendszerre külső hőmérséklet-szabályozás RDI jobboldali, RLI baloldali hőcserélő csatlakozás poliuretán hab szigetelés zománcozott belső és Mg anód max. kimeneti hőmérséklet 85 C a ház védettségi foka IP24 EGV 100, 120, 160 és 180 literes villanybojlerek fűtési teljesítmény: 2000 W 475 mm átmérő zárt rendszerű (nyomásos) poliuretán szigetelés zománcozott belső és Mg anód külső hőmérséklet-szabályozás nagyobb külső átmérőjű vízmelegítő hőmérséklet tartomány: 35-85

20 Villanybojlerek VE 50 és 80 literes villanybojlerek fűtési teljesítmény: 2000 W zárt rendszer (nyomásos) poliuretán hab szigetelés külső hőmérséklet-szabályozás, C-ig állítható hőmérséklet Mg anód, zománcozott víztartály EGV 5.2 R, 5.2 RP, 10.2 R, 10.2 RP villanybojlerek nyílt, nyomás nélküli rendszer fűtési teljesítmény: 2000 W EGV 5.2 R és EGV 10.2 R mosogatók, mosdók fölé, EGV 5.2 RP és EGV10.2 RP mosogatók/mosdók alá szerelhető standard konyhabútorokba is beépíthető termoplaszt anyag (polipropilén), korróziómentes réz fűtőtest (melegítő) meleg szigetelés hőre lágyuló polisztirol (ún. sztiropor), optimális hőveszteség külső hőmérséklet-szabályozás, C-ig állítható hőmérséklet túlmelegedés és fagyás elleni védelem igény esetén csapteleppel is!

21 KOMFORT fűtőkészülék KOMFORT F 24V - F 24VH - F 28V 24 és 28 kw-os változatok Ventilátoros égéstermék elvezetés VH változat esetén: - 60/100 mm = 10m-ig - 80/80 mm = 80m-ig Ionizációs lángőrzés elektronikus gyújtás Folyamatos teljesítményszabályozás Blokkolásgátló és fagyvédelmi funkció IP44 villamos védettség Beépített: - feltöltő és leürítőcsap - biztonsági lefuvató szelep - tágulási tartály

22 KOMFORT kombi készülékek KOMFORT 24K, 24V, 24VH, 28V, KOMPAKT 25V 24 és 28 kw-os változatok Kéményes és ventilátoros égéstermék elvezetés VH változat esetén: - 60/100 mm = 10m-ig - 80/80 mm = 80m-ig Ionizációs lángőrzés elektronikus gyújtás Folyamatos teljesítményszabályozás fűtési és HMV módban D --- digitális kijelzés Blokkolásgátló és fagyvédelmi funkció IP44 villamos védettség Beépített: - külön lemezes hőcserélő HMV-re - by-pass szelep - feltöltő és leürítőcsap - biztonsági lefuvató szelep - tágulási tartály

23 KOMFORT kombi készülékek KOMFORT-T 25KD, 25VD, 25VHD, 29VD 24 és 28 kw-os változatok Kéményes és ventilátoros égéstermék elvezetés VHD változat esetén: - 60/100 mm = 10m-ig - 80/80 mm = 80m-ig Ionizációs lángőrzés, elektronikus gyújtás Folyamatos teljesítményszabályozás Digitális kijelzés Blokkolásgátló és fagyvédelmi funkció IP44 villamos védettség Beépített: - by-pass szelep - tágulási tartály - feltöltő és leürítőcsap - biztonsági lefuvató szelep - külsőhőmérséklet szabályozó - 60 literes, teflon bevonatú tároló

24 Kondenzációs KOMFORT kondenzációs készülékek KOMFORT EXTRA-F 25VD, 31VD, EXTRA 25VD, 31VD EXTRA-T 26VDX 25 és 31 kw-os fűtő és kombi változatok Ionizációs lángőrzés elektronikus gyújtás Folyamatos teljesítményszabályozás fűtési és HMV módban Digitális kijelzés Blokkolásgátló és fagyvédelmi funkció IP44 villamos védettség Beépített: - 60 literes, teflon bevonatú tároló - by-pass szelep - feltöltő és leürítőcsap - biztonsági lefuvató szelep - tágulási tartály füstgáz-víz hőcserélő Kondenz szifon
