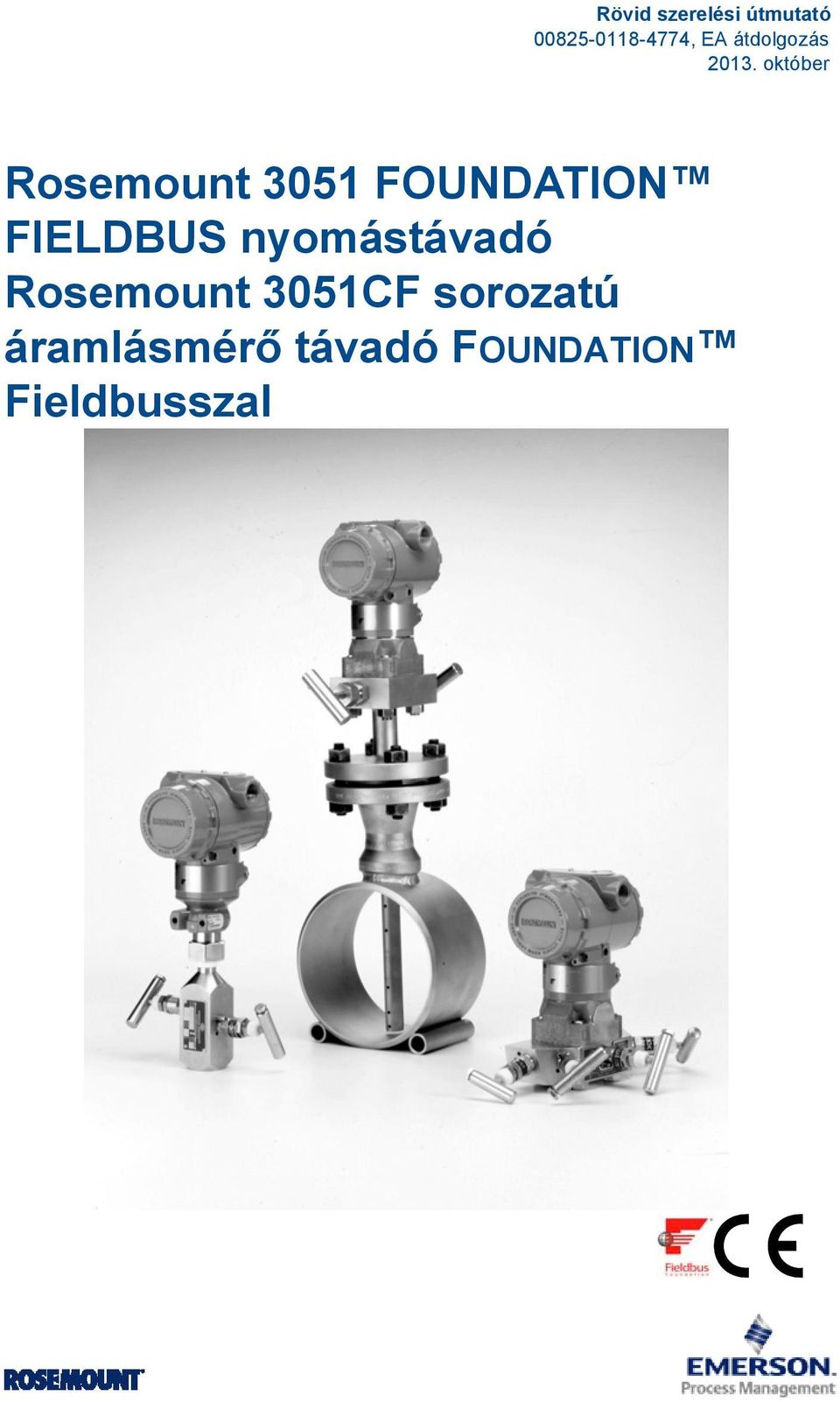

Rosemount 3051 FOUNDATION FIELDBUS nyomástávadó Rosemount 3051CF sorozatú áramlásmérő távadó FOUNDATION Fieldbusszal

Átírás

1 , EA átdolgozás Rosemount 3051 FOUNDATION FIELDBUS nyomástávadó Rosemount 3051CF sorozatú áramlásmérő távadó FOUNDATION Fieldbusszal

2 MEGJEGYZÉS Ez a telepítési útmutató a Rosemount 3051 típusú távadókhoz nyújt általános iránymutatásokat. Nem tartalmaz utasítást a konfiguráláshoz, diagnosztizáláshoz, karbantartáshoz, javításhoz, hibaelhárításhoz, és a robbanásbiztos, tűzbiztos vagy gyújtószikramentes (I.S.) beszereléshez. További utasításokért lásd a 3051 típus referencia-kézikönyvét (azonosítószám: ). A kézikönyv a webhelyen elektronikus formátumban is megtalálható. VIGYÁZAT! A robbanások súlyos, akár halálos kimenetelű sérülést is okozhatnak: A távadó robbanásveszélyes környezetben csak a vonatkozó helyi, országos és nemzetközi szabványoknak, rendeleteknek és gyakorlatnak megfelelően telepíthető. Kérjük, a biztonságos beszerelésre vonatkozó esetleges korlátozásokkal kapcsolatban olvassa el a 3051 típus referencia-kézikönyvének jóváhagyásokról szóló fejezetét. Nyomásálló/tűzbiztos tokozású telepítés esetén ne távolítsa el a távadó fedeleit, ha a készülék feszültség alatt áll. A technológiai közeg szivárgása halálos vagy súlyos sérüléseket okozhat. A technológiai közeg szivárgásainak elkerülése érdekében kizárólag az adott karimaadapterhez készített tömítőgyűrűt (O gyűrűt) használja. Egy esetleges áramütés halálos vagy súlyos sérülést okozhat. Ne érjen hozzá a vezetékekhez és a sorkapcsokhoz. A vezetékekben nagyfeszültség lehet, amely áramütést okozhat. Tartalom 1. lépés: A távadó felszerelése oldal 2. lépés: Jelölés oldal 3. lépés: A ház elforgatása oldal 4. lépés: Elektromos bekötés és feszültség alá helyezés oldal 5. lépés: Konfiguráció ellenőrzése oldal 6. lépés: A távadó finombeállítása oldal Terméktanúsítványok oldal 2

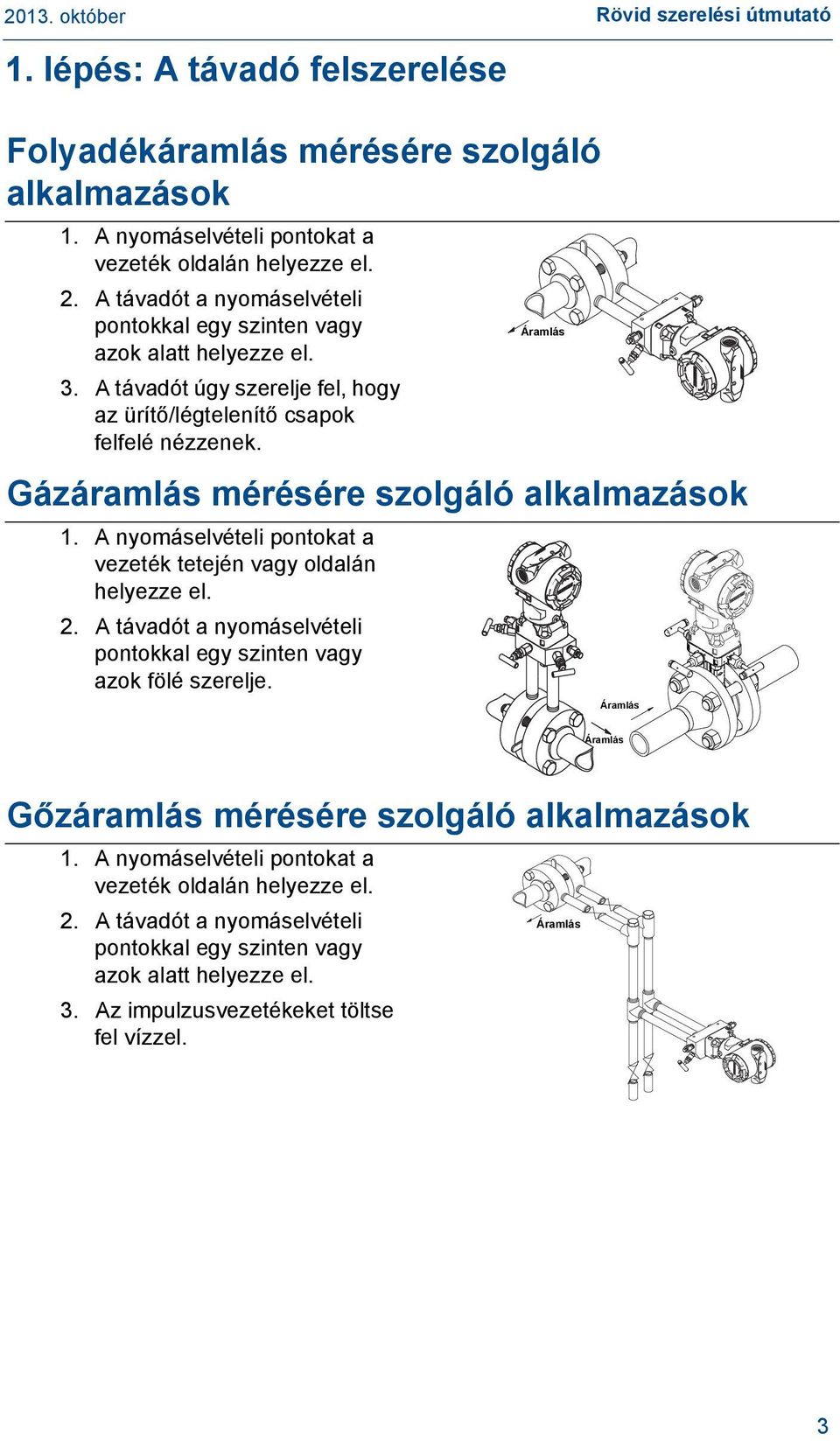

3 Rövid szerelési útmutató 1. lépés: A távadó felszerelése Folyadékáramlás mérésére szolgáló alkalmazások 1. A nyomáselvételi pontokat a vezeték oldalán helyezze el. 2. A távadót a nyomáselvételi pontokkal egy szinten vagy azok alatt helyezze el. 3. A távadót úgy szerelje fel, hogy az ürítő/légtelenítő csapok felfelé nézzenek. Gázáramlás mérésére szolgáló alkalmazások 1. A nyomáselvételi pontokat a vezeték tetején vagy oldalán helyezze el. 2. A távadót a nyomáselvételi pontokkal egy szinten vagy azok fölé szerelje. Áramlás Áramlás Flow Áramlás Gőzáramlás mérésére szolgáló alkalmazások 1. A nyomáselvételi pontokat a vezeték oldalán helyezze el. 2. A távadót a nyomáselvételi pontokkal egy szinten vagy azok alatt helyezze el. 3. Az impulzusvezetékeket töltse fel vízzel. Áramlás 3

4 Panelra szerelt 1 Csőre szerelt Egysíkú karima Hagyományos karima Rosemount 3051T Rosemount 3051H 1. A panelcsavarokat a felhasználónak kell biztosítania. 4

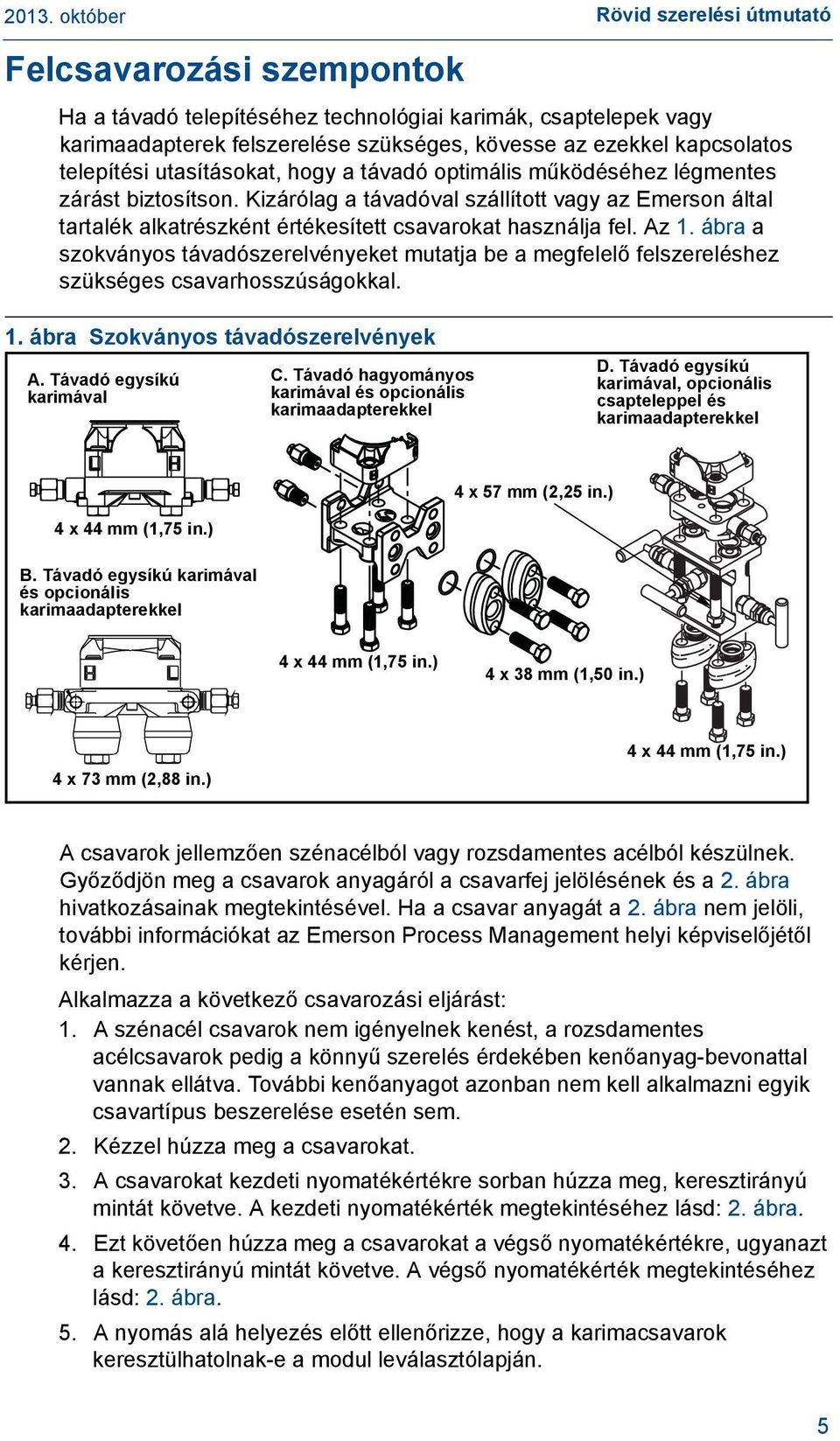

5 Rövid szerelési útmutató Felcsavarozási szempontok Ha a távadó telepítéséhez technológiai karimák, csaptelepek vagy karimaadapterek felszerelése szükséges, kövesse az ezekkel kapcsolatos telepítési utasításokat, hogy a távadó optimális működéséhez légmentes zárást biztosítson. Kizárólag a távadóval szállított vagy az Emerson által tartalék alkatrészként értékesített csavarokat használja fel. Az 1. ábra a szokványos távadószerelvényeket mutatja be a megfelelő felszereléshez szükséges csavarhosszúságokkal. 1. ábra Szokványos távadószerelvények A. Távadó egysíkú karimával C. Távadó hagyományos karimával és opcionális karimaadapterekkel D. Távadó egysíkú karimával, opcionális csapteleppel és karimaadapterekkel 4 x 57 mm (2,25 in.) 4 x 44 mm (1,75 in.) B. Távadó egysíkú karimával és opcionális karimaadapterekkel 4 x 44 mm (1,75 in.) 4 x 38 mm (1,50 in.) 4 x 73 mm (2,88 in.) 4 x 44 mm (1,75 in.) A csavarok jellemzően szénacélból vagy rozsdamentes acélból készülnek. Győződjön meg a csavarok anyagáról a csavarfej jelölésének és a 2. ábra hivatkozásainak megtekintésével. Ha a csavar anyagát a 2. ábra nem jelöli, további információkat az Emerson Process Management helyi képviselőjétől kérjen. Alkalmazza a következő csavarozási eljárást: 1. A szénacél csavarok nem igényelnek kenést, a rozsdamentes acélcsavarok pedig a könnyű szerelés érdekében kenőanyag-bevonattal vannak ellátva. További kenőanyagot azonban nem kell alkalmazni egyik csavartípus beszerelése esetén sem. 2. Kézzel húzza meg a csavarokat. 3. A csavarokat kezdeti nyomatékértékre sorban húzza meg, keresztirányú mintát követve. A kezdeti nyomatékérték megtekintéséhez lásd: 2. ábra. 4. Ezt követően húzza meg a csavarokat a végső nyomatékértékre, ugyanazt a keresztirányú mintát követve. A végső nyomatékérték megtekintéséhez lásd: 2. ábra. 5. A nyomás alá helyezés előtt ellenőrizze, hogy a karimacsavarok keresztülhatolnak-e a modul leválasztólapján. 5

6 2. ábra Meghúzási nyomatékértékek a karima- és karimaadapter-csavarokhoz A csavar anyaga A csavarfej jelölése Kezdeti nyomaték Végső nyomaték Szénacél (CS) B7M 34 Nm (300 hüvelyk font) 73,5 Nm (650 hüvelyk font) Rozsdamentes acél (SST) R B8M STM SW Nm (150 hüvelyk font) 34 Nm (300 hüvelyk font) O gyűrűk karimaadapterekkel VIGYÁZAT! Nem megfelelő O-gyűrűk használata a karimaadapternél a technológiai folyadék szivárgását okozhatja, amely súlyos, akár végzetes sérülést eredményezhet. A két karimaadaptert egyedi O-gyűrűhornyok különböztetik meg. Kizárólag a karima-adapterhez gyártott, saját O tömítőgyűrűt használjon, az alábbiak szerint. Rosemount 3051S / 3051 / 2051 / 3001 / 3095 Karimaadapter O gyűrű PTFE-bázisú elasztomer Rosemount 1151 Karimaadapter O gyűrű PTFE elasztomer 6

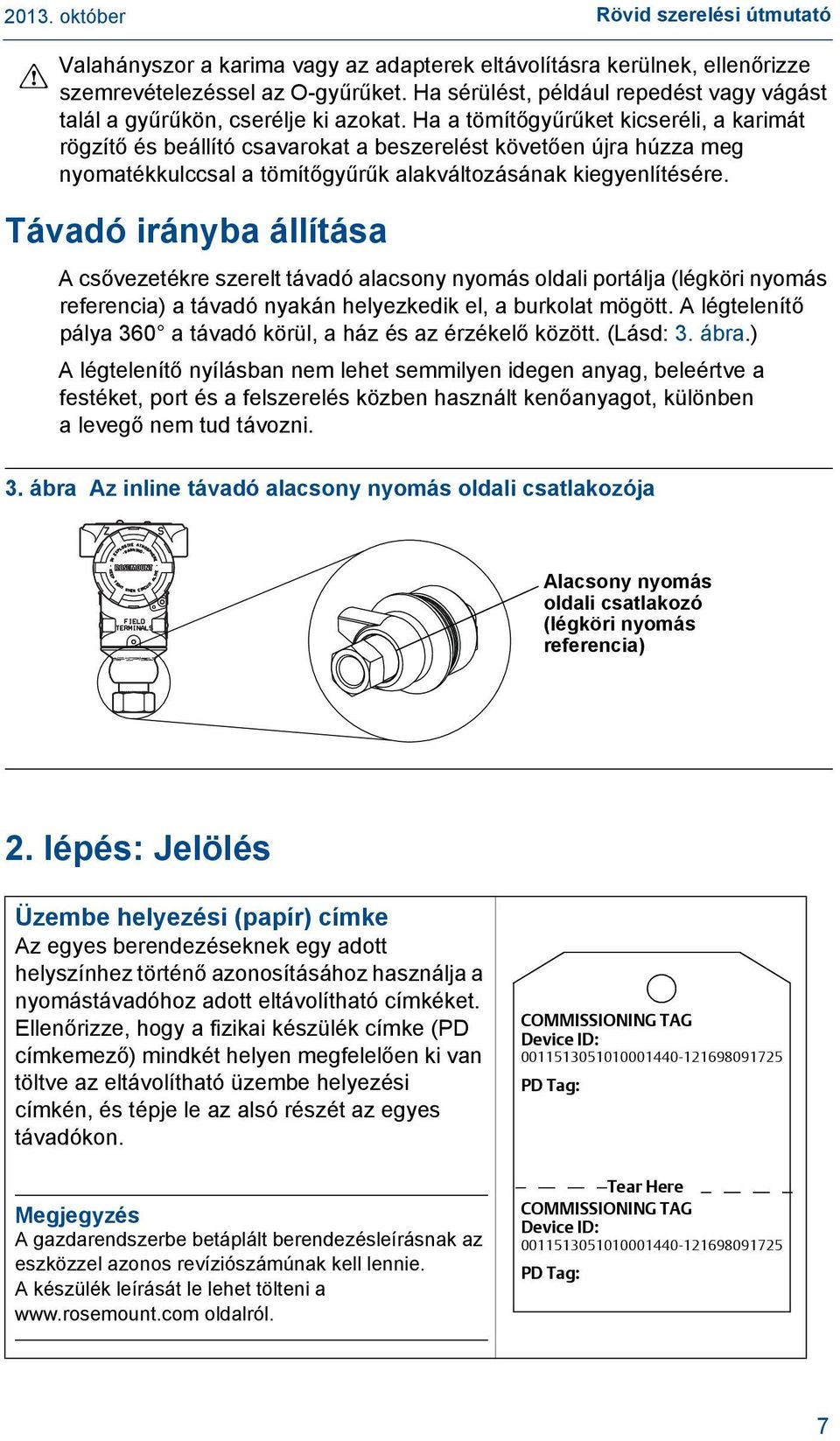

7 Rövid szerelési útmutató Valahányszor a karima vagy az adapterek eltávolításra kerülnek, ellenőrizze szemrevételezéssel az O-gyűrűket. Ha sérülést, például repedést vagy vágást talál a gyűrűkön, cserélje ki azokat. Ha a tömítőgyűrűket kicseréli, a karimát rögzítő és beállító csavarokat a beszerelést követően újra húzza meg nyomatékkulccsal a tömítőgyűrűk alakváltozásának kiegyenlítésére. Távadó irányba állítása A csővezetékre szerelt távadó alacsony nyomás oldali portálja (légköri nyomás referencia) a távadó nyakán helyezkedik el, a burkolat mögött. A légtelenítő pálya 360 a távadó körül, a ház és az érzékelő között. (Lásd: 3. ábra.) A légtelenítő nyílásban nem lehet semmilyen idegen anyag, beleértve a festéket, port és a felszerelés közben használt kenőanyagot, különben a levegő nem tud távozni. 3. ábra Az inline távadó alacsony nyomás oldali csatlakozója Alacsony nyomás oldali csatlakozó (légköri nyomás referencia) 2. lépés: Jelölés Üzembe helyezési (papír) címke Az egyes berendezéseknek egy adott helyszínhez történő azonosításához használja a nyomástávadóhoz adott eltávolítható címkéket. Ellenőrizze, hogy a fizikai készülék címke (PD címkemező) mindkét helyen megfelelően ki van töltve az eltávolítható üzembe helyezési címkén, és tépje le az alsó részét az egyes távadókon. Megjegyzés A gazdarendszerbe betáplált berendezésleírásnak az eszközzel azonos revíziószámúnak kell lennie. A készülék leírását le lehet tölteni a oldalról. COMMISSIONING TAG Device ID: PD Tag: Tear Here COMMISSIONING TAG Device ID: PD Tag: 7

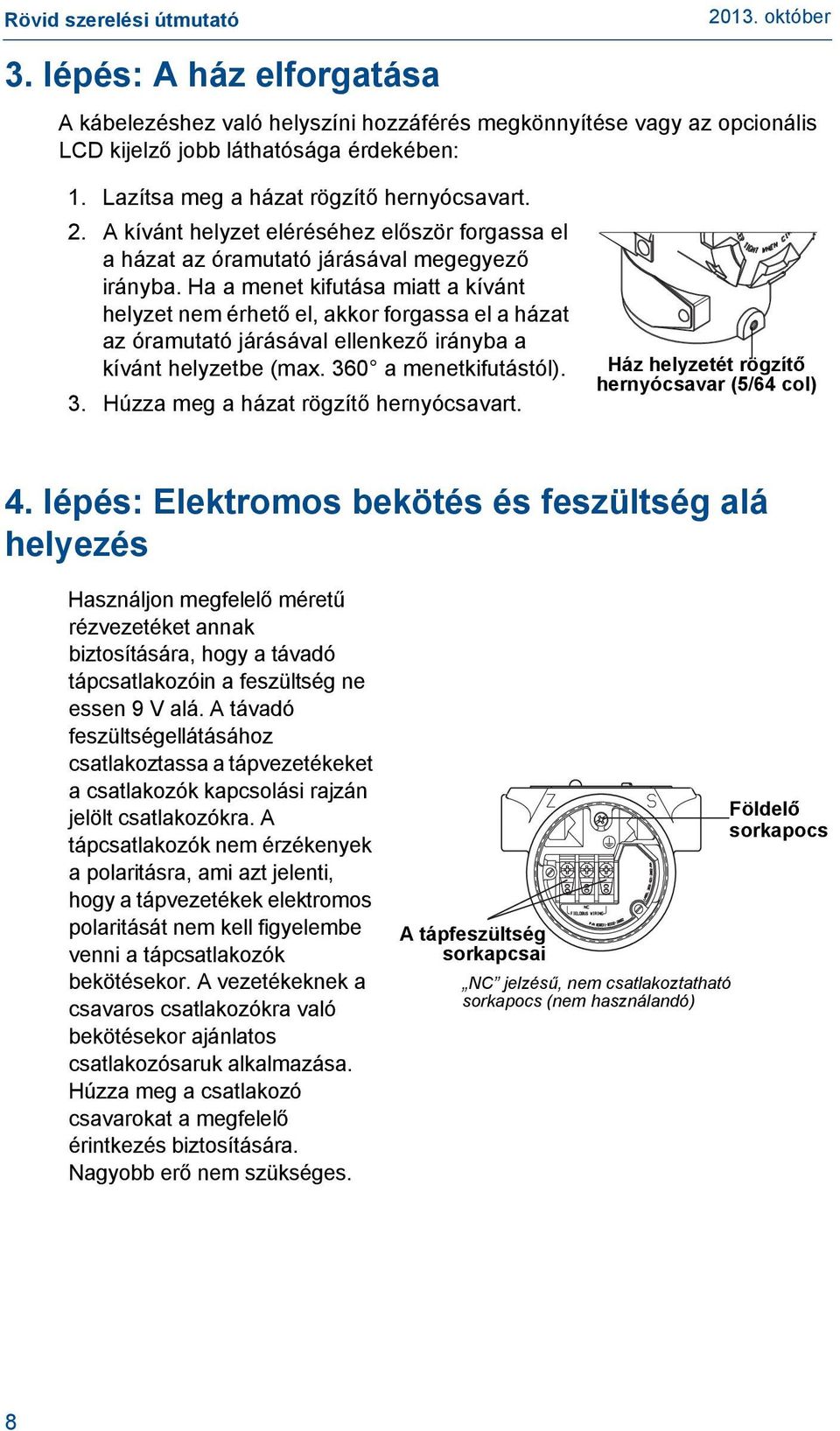

8 3. lépés: A ház elforgatása A kábelezéshez való helyszíni hozzáférés megkönnyítése vagy az opcionális LCD kijelző jobb láthatósága érdekében: 1. Lazítsa meg a házat rögzítő hernyócsavart. 2. A kívánt helyzet eléréséhez először forgassa el a házat az óramutató járásával megegyező irányba. Ha a menet kifutása miatt a kívánt helyzet nem érhető el, akkor forgassa el a házat az óramutató járásával ellenkező irányba a kívánt helyzetbe (max. 360 a menetkifutástól). 3. Húzza meg a házat rögzítő hernyócsavart. Ház helyzetét rögzítő hernyócsavar (5/64 col) 4. lépés: Elektromos bekötés és feszültség alá helyezés Használjon megfelelő méretű rézvezetéket annak biztosítására, hogy a távadó tápcsatlakozóin a feszültség ne essen 9 V alá. A távadó feszültségellátásához csatlakoztassa a tápvezetékeket a csatlakozók kapcsolási rajzán jelölt csatlakozókra. A tápcsatlakozók nem érzékenyek a polaritásra, ami azt jelenti, hogy a tápvezetékek elektromos polaritását nem kell figyelembe venni a tápcsatlakozók bekötésekor. A vezetékeknek a csavaros csatlakozókra való bekötésekor ajánlatos csatlakozósaruk alkalmazása. Húzza meg a csatlakozó csavarokat a megfelelő érintkezés biztosítására. Nagyobb erő nem szükséges. B A tápfeszültség sorkapcsai NC jelzésű, nem csatlakoztatható sorkapocs (nem használandó) Földelő A sorkapocs 8

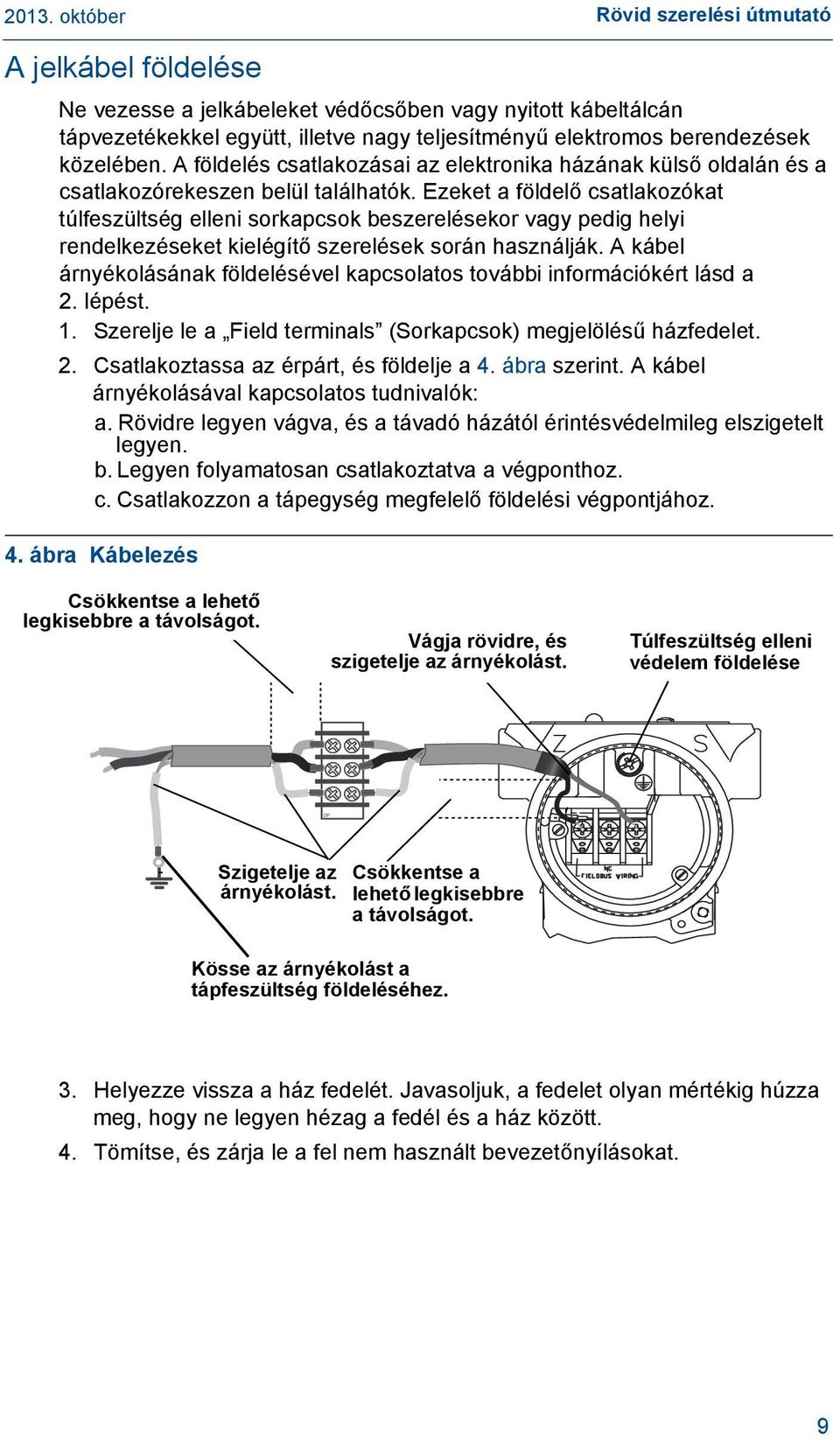

9 Rövid szerelési útmutató A jelkábel földelése Ne vezesse a jelkábeleket védőcsőben vagy nyitott kábeltálcán tápvezetékekkel együtt, illetve nagy teljesítményű elektromos berendezések közelében. A földelés csatlakozásai az elektronika házának külső oldalán és a csatlakozórekeszen belül találhatók. Ezeket a földelő csatlakozókat túlfeszültség elleni sorkapcsok beszerelésekor vagy pedig helyi rendelkezéseket kielégítő szerelések során használják. A kábel árnyékolásának földelésével kapcsolatos további információkért lásd a 2. lépést. 1. Szerelje le a Field terminals (Sorkapcsok) megjelölésű házfedelet. 2. Csatlakoztassa az érpárt, és földelje a 4. ábra szerint. A kábel árnyékolásával kapcsolatos tudnivalók: a. Rövidre legyen vágva, és a távadó házától érintésvédelmileg elszigetelt legyen. b. Legyen folyamatosan csatlakoztatva a végponthoz. c. Csatlakozzon a tápegység megfelelő földelési végpontjához. 4. ábra Kábelezés Csökkentse a lehető legkisebbre a távolságot. A Vágja rövidre, és szigetelje az árnyékolást. B Túlfeszültség elleni védelem C földelése DP Szigetelje D aze Csökkentse A a árnyékolást. lehető legkisebbre a távolságot. Kösse az árnyékolást a tápfeszültség földeléséhez. 3. Helyezze vissza a ház fedelét. Javasoljuk, a fedelet olyan mértékig húzza meg, hogy ne legyen hézag a fedél és a ház között. 4. Tömítse, és zárja le a fel nem használt bevezetőnyílásokat. 9

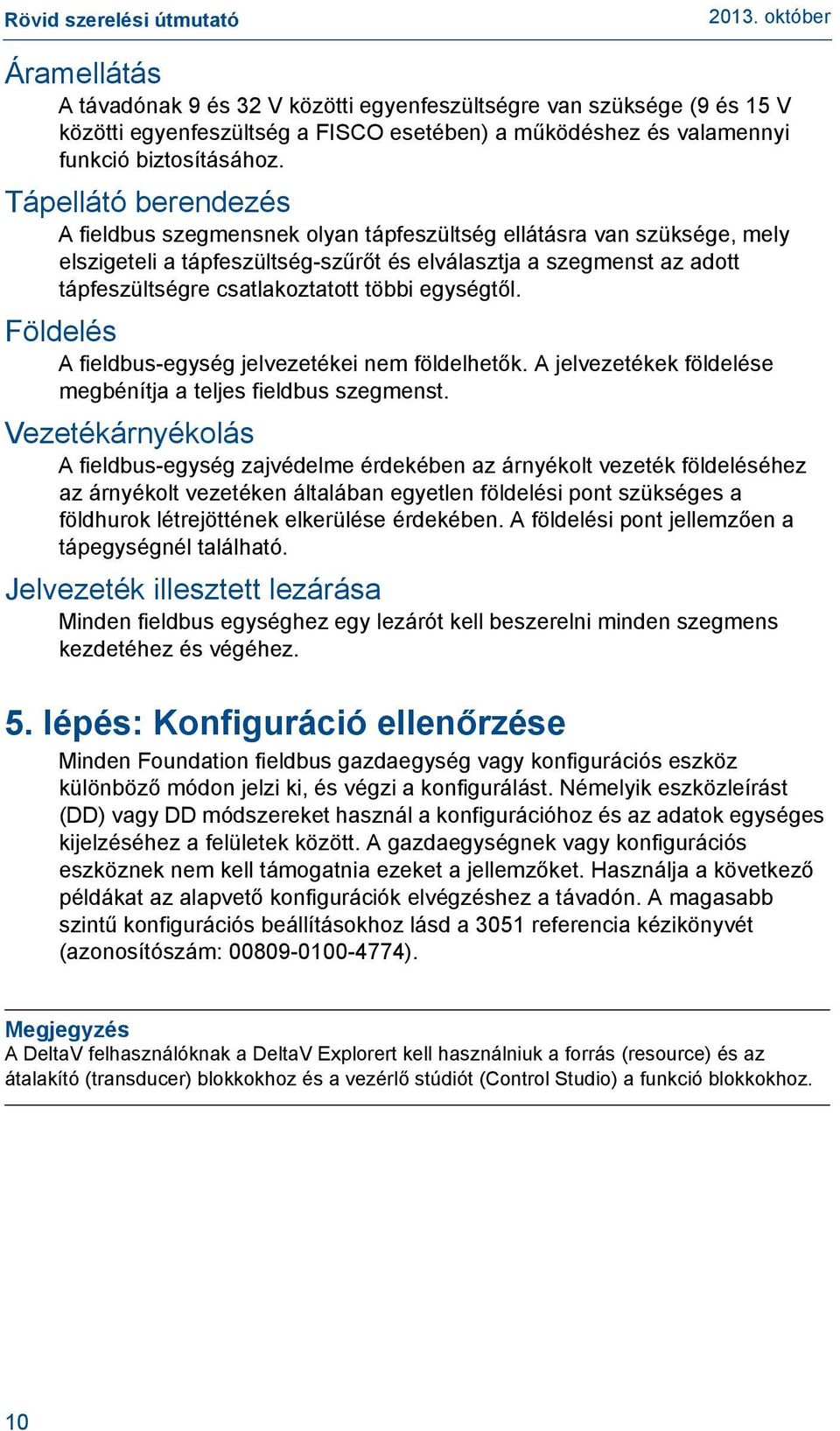

10 Áramellátás A távadónak 9 és 32 V közötti egyenfeszültségre van szüksége (9 és 15 V közötti egyenfeszültség a FISCO esetében) a működéshez és valamennyi funkció biztosításához. Tápellátó berendezés A fieldbus szegmensnek olyan tápfeszültség ellátásra van szüksége, mely elszigeteli a tápfeszültség-szűrőt és elválasztja a szegmenst az adott tápfeszültségre csatlakoztatott többi egységtől. Földelés A fieldbus-egység jelvezetékei nem földelhetők. A jelvezetékek földelése megbénítja a teljes fieldbus szegmenst. Vezetékárnyékolás A fieldbus-egység zajvédelme érdekében az árnyékolt vezeték földeléséhez az árnyékolt vezetéken általában egyetlen földelési pont szükséges a földhurok létrejöttének elkerülése érdekében. A földelési pont jellemzően a tápegységnél található. Jelvezeték illesztett lezárása Minden fieldbus egységhez egy lezárót kell beszerelni minden szegmens kezdetéhez és végéhez. 5. lépés: Konfiguráció ellenőrzése Minden Foundation fieldbus gazdaegység vagy konfigurációs eszköz különböző módon jelzi ki, és végzi a konfigurálást. Némelyik eszközleírást (DD) vagy DD módszereket használ a konfigurációhoz és az adatok egységes kijelzéséhez a felületek között. A gazdaegységnek vagy konfigurációs eszköznek nem kell támogatnia ezeket a jellemzőket. Használja a következő példákat az alapvető konfigurációk elvégzéshez a távadón. A magasabb szintű konfigurációs beállításokhoz lásd a 3051 referencia kézikönyvét (azonosítószám: ). Megjegyzés A DeltaV felhasználóknak a DeltaV Explorert kell használniuk a forrás (resource) és az átalakító (transducer) blokkokhoz és a vezérlő stúdiót (Control Studio) a funkció blokkokhoz. 10

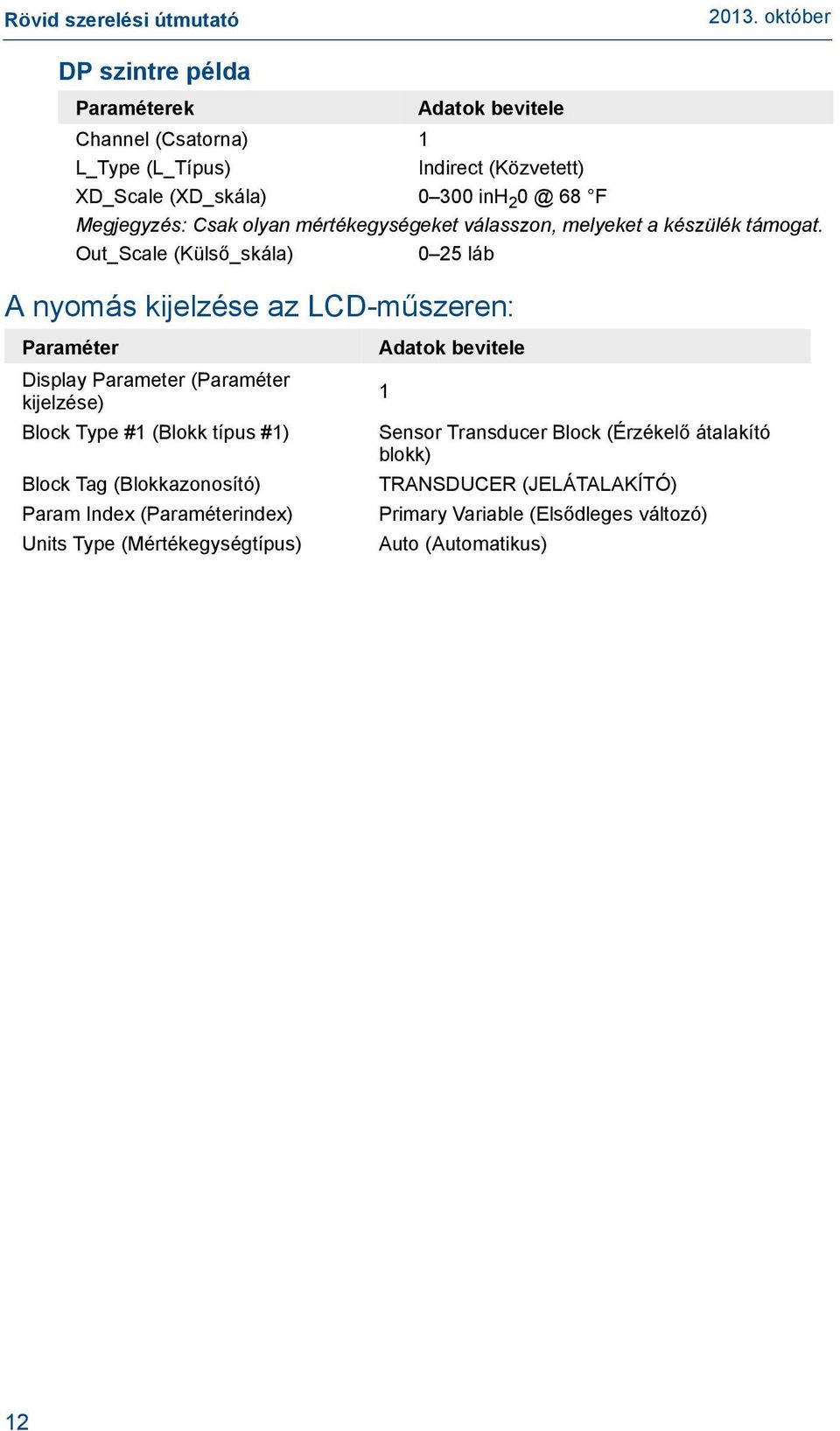

11 Rövid szerelési útmutató Az AI blokk konfigurációja Az AI blokk konfigurációs paraméterei Használja a nyomás, DP áramlás és DP szintek példáit útmutatóként. Paraméterek Channel (Csatorna) L_Type (L_Típus) XD_Scale (XD_skála) Adatok bevitele 1 = nyomás vagy 2 = érzékelő hőmérséklete Direct (Közvetlen), Indirect (Közvetett) vagy Square Root (Négyzetgyök) Skála és gépészeti mértékegységek Megjegyzés: Csak olyan mértékegységeket válasszon, melyeket a készülék támogat. Pa bar 68 F psi 0 C kpa mbar 68 F g/cm2 0 C mpa atm 68 F kg/cm2 4 C torr 4 C Out_Scale (Külső_skála) Skála és gépészeti mértékegységek Nyomásérték példa Paraméterek Adatok bevitele Channel (Csatorna) 1 L_Type (L_Típus) XD_Scale (XD_skála) Direct (Közvetlen) Lásd a támogatott gépészeti mértékegységek listáját. Megjegyzés: Csak olyan mértékegységeket válasszon, melyeket a készülék támogat. Out_Scale (Külső_skála) Állítsa be a működési tartományon kívüli értékeket. DP áramlásra példa Paraméterek Adatok bevitele Channel (Csatorna) 1 L_Type (L_Típus) Square Root (Négyzetgyök) XD_Scale (XD_skála) inh 2 68 F Megjegyzés: Csak olyan mértékegységeket válasszon, melyeket a készülék támogat. Out_Scale (Külső_skála) 0 20 GPM 11

12 DP szintre példa Paraméterek Adatok bevitele Channel (Csatorna) 1 L_Type (L_Típus) Indirect (Közvetett) XD_Scale (XD_skála) inh 2 68 F Megjegyzés: Csak olyan mértékegységeket válasszon, melyeket a készülék támogat. Out_Scale (Külső_skála) 0 25 láb A nyomás kijelzése az LCD-műszeren: Paraméter Display Parameter (Paraméter kijelzése) Block Type #1 (Blokk típus #1) Block Tag (Blokkazonosító) Param Index (Paraméterindex) Units Type (Mértékegységtípus) Adatok bevitele 1 Sensor Transducer Block (Érzékelő átalakító blokk) TRANSDUCER (JELÁTALAKÍTÓ) Primary Variable (Elsődleges változó) Auto (Automatikus) 12

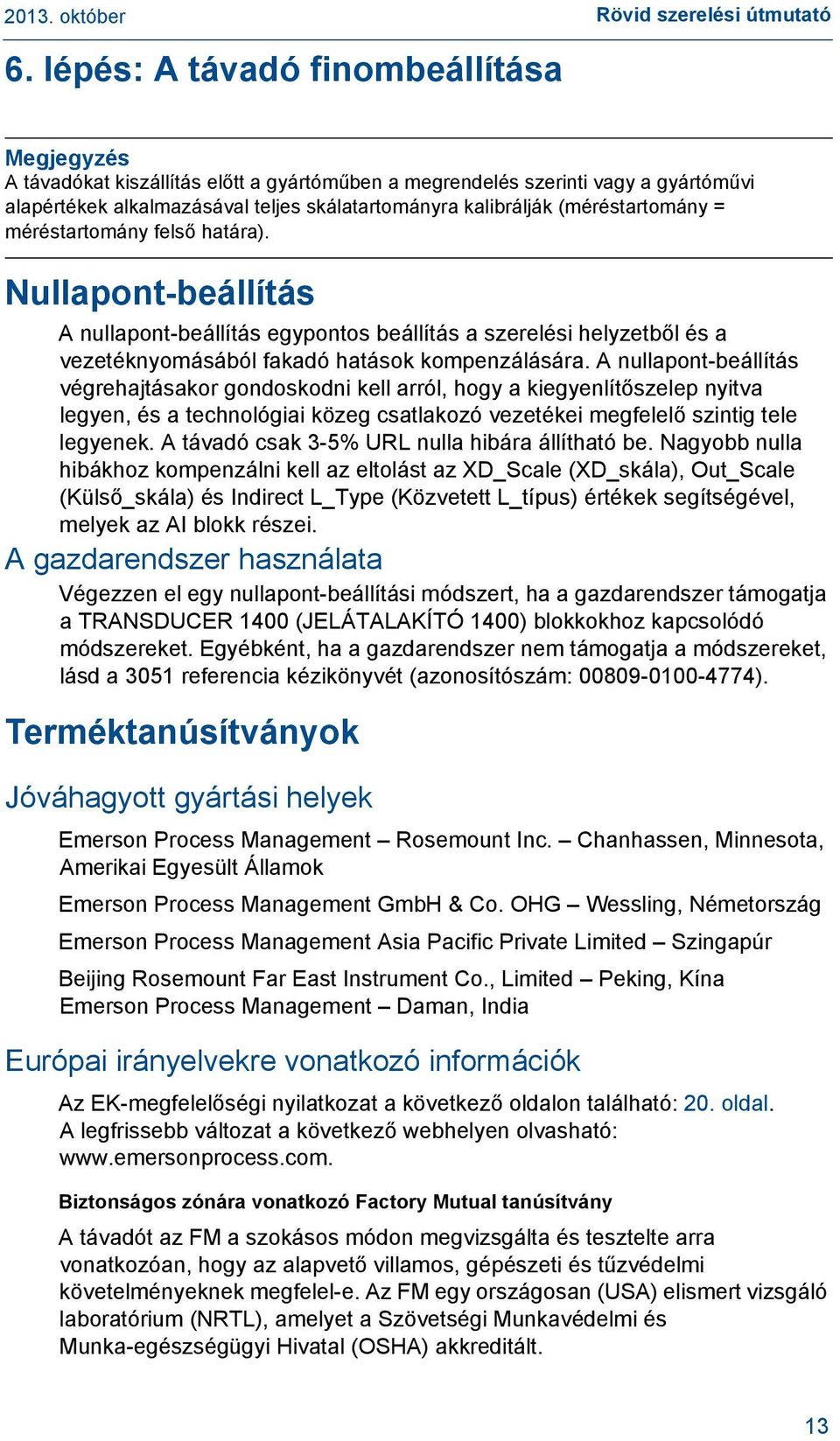

13 Rövid szerelési útmutató 6. lépés: A távadó finombeállítása Megjegyzés A távadókat kiszállítás előtt a gyártóműben a megrendelés szerinti vagy a gyártóművi alapértékek alkalmazásával teljes skálatartományra kalibrálják (méréstartomány = méréstartomány felső határa). Nullapont-beállítás A nullapont-beállítás egypontos beállítás a szerelési helyzetből és a vezetéknyomásából fakadó hatások kompenzálására. A nullapont-beállítás végrehajtásakor gondoskodni kell arról, hogy a kiegyenlítőszelep nyitva legyen, és a technológiai közeg csatlakozó vezetékei megfelelő szintig tele legyenek. A távadó csak 3-5% URL nulla hibára állítható be. Nagyobb nulla hibákhoz kompenzálni kell az eltolást az XD_Scale (XD_skála), Out_Scale (Külső_skála) és Indirect L_Type (Közvetett L_típus) értékek segítségével, melyek az AI blokk részei. A gazdarendszer használata Végezzen el egy nullapont-beállítási módszert, ha a gazdarendszer támogatja a TRANSDUCER 1400 (JELÁTALAKÍTÓ 1400) blokkokhoz kapcsolódó módszereket. Egyébként, ha a gazdarendszer nem támogatja a módszereket, lásd a 3051 referencia kézikönyvét (azonosítószám: ). Terméktanúsítványok Jóváhagyott gyártási helyek Emerson Process Management Rosemount Inc. Chanhassen, Minnesota, Amerikai Egyesült Államok Emerson Process Management GmbH & Co. OHG Wessling, Németország Emerson Process Management Asia Pacific Private Limited Szingapúr Beijing Rosemount Far East Instrument Co., Limited Peking, Kína Emerson Process Management Daman, India Európai irányelvekre vonatkozó információk Az EK-megfelelőségi nyilatkozat a következő oldalon található: 20. oldal. A legfrissebb változat a következő webhelyen olvasható: Biztonságos zónára vonatkozó Factory Mutual tanúsítvány A távadót az FM a szokásos módon megvizsgálta és tesztelte arra vonatkozóan, hogy az alapvető villamos, gépészeti és tűzvédelmi követelményeknek megfelel-e. Az FM egy országosan (USA) elismert vizsgáló laboratórium (NRTL), amelyet a Szövetségi Munkavédelmi és Munka-egészségügyi Hivatal (OSHA) akkreditált. 13

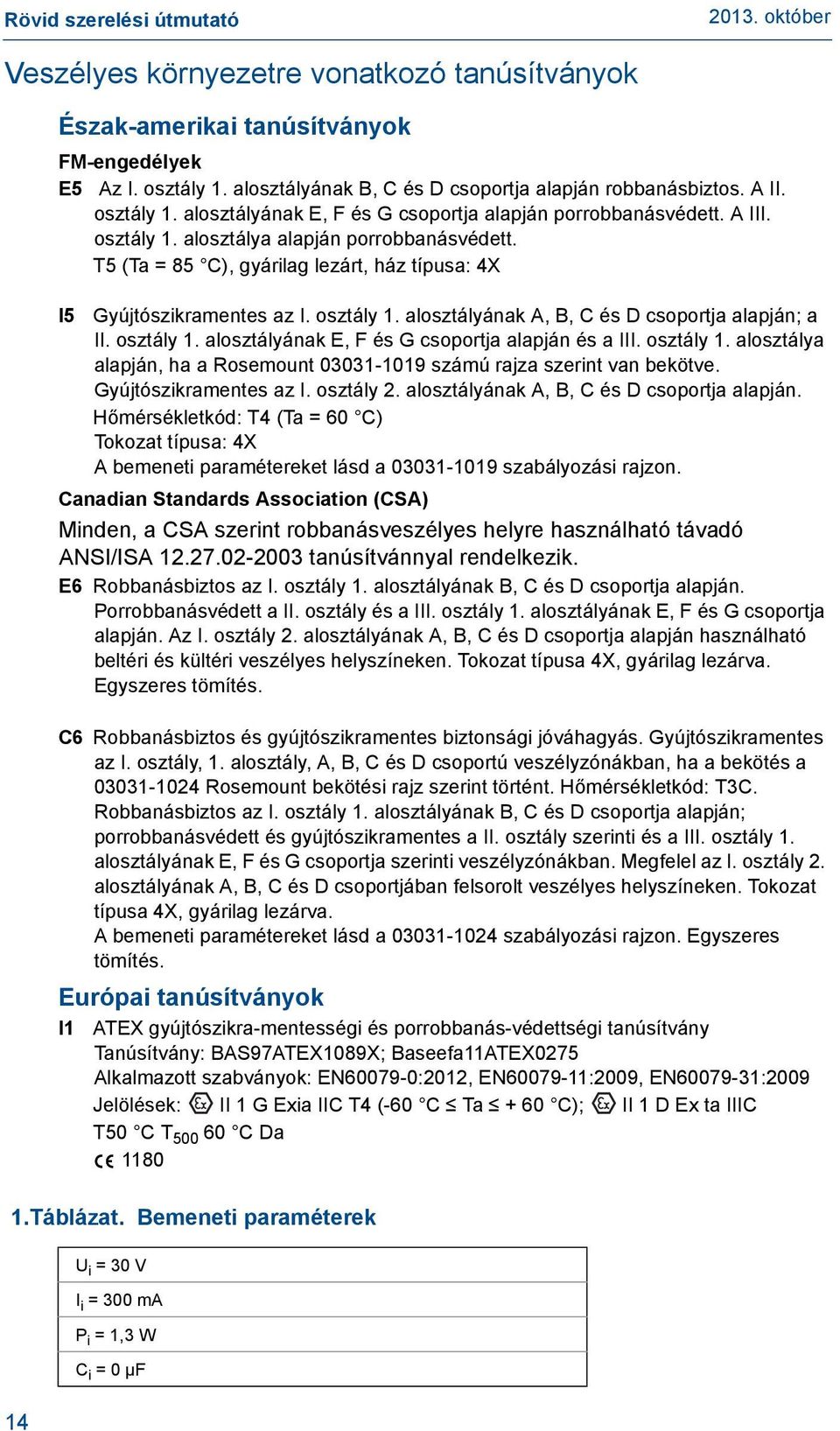

14 Veszélyes környezetre vonatkozó tanúsítványok 14 Észak-amerikai tanúsítványok FM-engedélyek E5 Az I. osztály 1. alosztályának B, C és D csoportja alapján robbanásbiztos. A II. osztály 1. alosztályának E, F és G csoportja alapján porrobbanásvédett. A III. osztály 1. alosztálya alapján porrobbanásvédett. T5 (Ta = 85 C), gyárilag lezárt, ház típusa: 4X I5 Gyújtószikramentes az I. osztály 1. alosztályának A, B, C és D csoportja alapján; a II. osztály 1. alosztályának E, F és G csoportja alapján és a III. osztály 1. alosztálya alapján, ha a Rosemount számú rajza szerint van bekötve. Gyújtószikramentes az I. osztály 2. alosztályának A, B, C és D csoportja alapján. Hőmérsékletkód: T4 (Ta = 60 C) Tokozat típusa: 4X A bemeneti paramétereket lásd a szabályozási rajzon. Canadian Standards Association (CSA) Minden, a CSA szerint robbanásveszélyes helyre használható távadó ANSI/ISA tanúsítvánnyal rendelkezik. E6 Robbanásbiztos az I. osztály 1. alosztályának B, C és D csoportja alapján. Porrobbanásvédett a II. osztály és a III. osztály 1. alosztályának E, F és G csoportja alapján. Az I. osztály 2. alosztályának A, B, C és D csoportja alapján használható beltéri és kültéri veszélyes helyszíneken. Tokozat típusa 4X, gyárilag lezárva. Egyszeres tömítés. C6 Robbanásbiztos és gyújtószikramentes biztonsági jóváhagyás. Gyújtószikramentes az I. osztály, 1. alosztály, A, B, C és D csoportú veszélyzónákban, ha a bekötés a Rosemount bekötési rajz szerint történt. Hőmérsékletkód: T3C. Robbanásbiztos az I. osztály 1. alosztályának B, C és D csoportja alapján; porrobbanásvédett és gyújtószikramentes a II. osztály szerinti és a III. osztály 1. alosztályának E, F és G csoportja szerinti veszélyzónákban. Megfelel az I. osztály 2. alosztályának A, B, C és D csoportjában felsorolt veszélyes helyszíneken. Tokozat típusa 4X, gyárilag lezárva. A bemeneti paramétereket lásd a szabályozási rajzon. Egyszeres tömítés. Európai tanúsítványok I1 ATEX gyújtószikra-mentességi és porrobbanás-védettségi tanúsítvány Tanúsítvány: BAS97ATEX1089X; Baseefa11ATEX0275 Alkalmazott szabványok: EN :2012, EN :2009, EN :2009 Jelölések: II 1 G Exia IIC T4 (-60 C Ta + 60 C); II 1 D Ex ta IIIC T50 C T C Da Táblázat. Bemeneti paraméterek U i = 30 V I i = 300 ma P i = 1,3 W C i = 0 µf

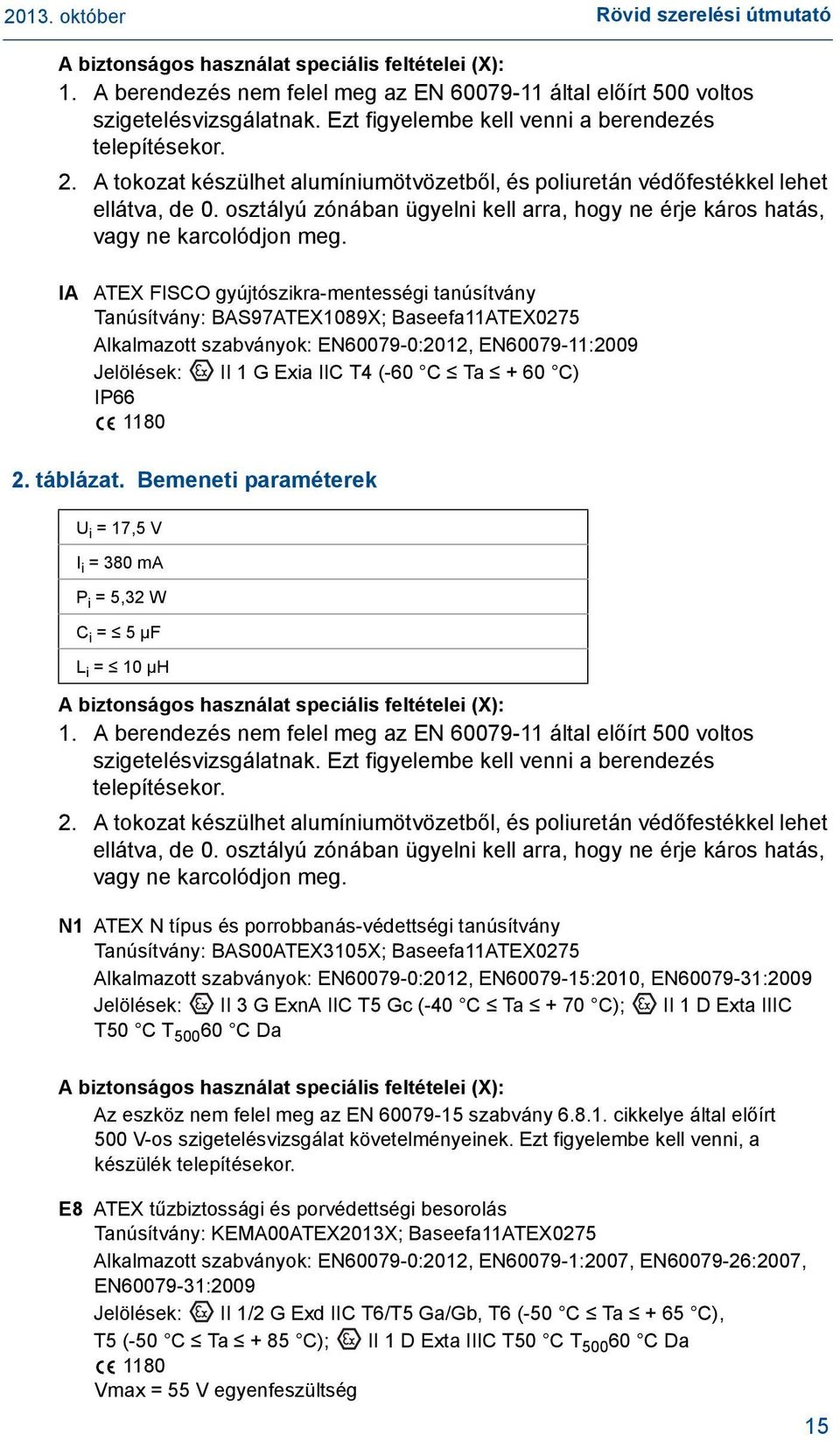

15 Rövid szerelési útmutató A biztonságos használat speciális feltételei (X): 1. A berendezés nem felel meg az EN által előírt 500 voltos szigetelésvizsgálatnak. Ezt figyelembe kell venni a berendezés telepítésekor. 2. A tokozat készülhet alumíniumötvözetből, és poliuretán védőfestékkel lehet ellátva, de 0. osztályú zónában ügyelni kell arra, hogy ne érje káros hatás, vagy ne karcolódjon meg. IA ATEX FISCO gyújtószikra-mentességi tanúsítvány Tanúsítvány: BAS97ATEX1089X; Baseefa11ATEX0275 Alkalmazott szabványok: EN :2012, EN :2009 Jelölések: II 1 G Exia IIC T4 (-60 C Ta + 60 C) IP táblázat. Bemeneti paraméterek U i = 17,5 V I i = 380 ma P i = 5,32 W C i = 5 µf L i = 10 µh A biztonságos használat speciális feltételei (X): 1. A berendezés nem felel meg az EN által előírt 500 voltos szigetelésvizsgálatnak. Ezt figyelembe kell venni a berendezés telepítésekor. 2. A tokozat készülhet alumíniumötvözetből, és poliuretán védőfestékkel lehet ellátva, de 0. osztályú zónában ügyelni kell arra, hogy ne érje káros hatás, vagy ne karcolódjon meg. N1 ATEX N típus és porrobbanás-védettségi tanúsítvány Tanúsítvány: BAS00ATEX3105X; Baseefa11ATEX0275 Alkalmazott szabványok: EN :2012, EN :2010, EN :2009 Jelölések: II 3 G ExnA IIC T5 Gc (-40 C Ta + 70 C); II 1 D Exta IIIC T50 C T C Da A biztonságos használat speciális feltételei (X): Az eszköz nem felel meg az EN szabvány cikkelye által előírt 500 V-os szigetelésvizsgálat követelményeinek. Ezt figyelembe kell venni, a készülék telepítésekor. E8 ATEX tűzbiztossági és porvédettségi besorolás Tanúsítvány: KEMA00ATEX2013X; Baseefa11ATEX0275 Alkalmazott szabványok: EN :2012, EN :2007, EN :2007, EN :2009 Jelölések: II 1/2 G Exd IIC T6/T5 Ga/Gb, T6 (-50 C Ta + 65 C), T5 (-50 C Ta + 85 C); II 1 D Exta IIIC T50 C T C Da 1180 Vmax = 55 V egyenfeszültség 15

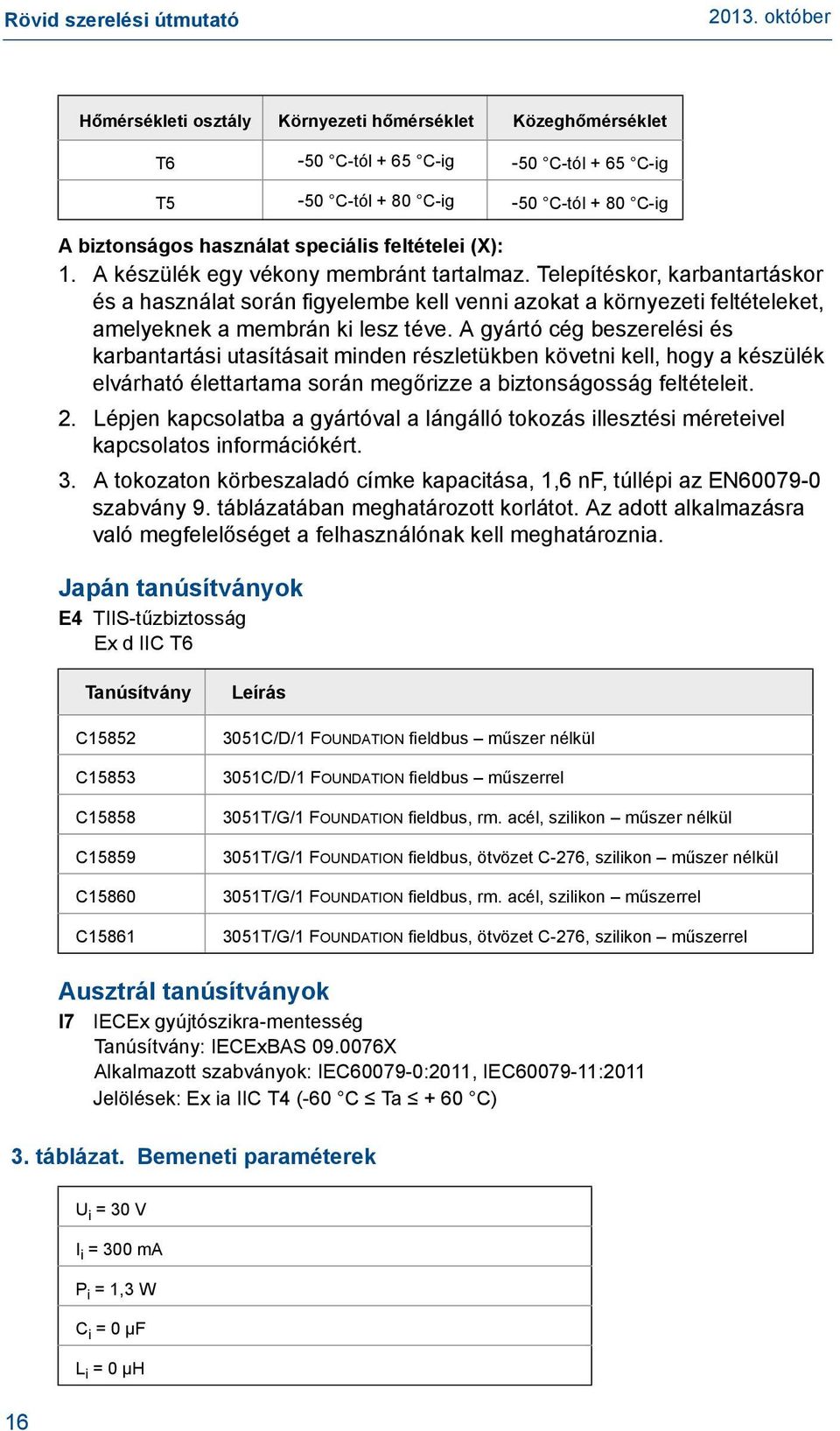

16 Hőmérsékleti osztály Környezeti hőmérséklet Közeghőmérséklet T6-50 C-tól + 65 C-ig -50 C-tól + 65 C-ig T5-50 C-tól + 80 C-ig -50 C-tól + 80 C-ig A biztonságos használat speciális feltételei (X): 1. A készülék egy vékony membránt tartalmaz. Telepítéskor, karbantartáskor és a használat során figyelembe kell venni azokat a környezeti feltételeket, amelyeknek a membrán ki lesz téve. A gyártó cég beszerelési és karbantartási utasításait minden részletükben követni kell, hogy a készülék elvárható élettartama során megőrizze a biztonságosság feltételeit. 2. Lépjen kapcsolatba a gyártóval a lángálló tokozás illesztési méreteivel kapcsolatos információkért. 3. A tokozaton körbeszaladó címke kapacitása, 1,6 nf, túllépi az EN szabvány 9. táblázatában meghatározott korlátot. Az adott alkalmazásra való megfelelőséget a felhasználónak kell meghatároznia. Japán tanúsítványok E4 TIIS-tűzbiztosság Ex d IIC T6 Tanúsítvány C15852 C15853 C15858 C15859 C15860 C15861 Leírás 3051C/D/1 FOUNDATION fieldbus műszer nélkül 3051C/D/1 FOUNDATION fieldbus műszerrel 3051T/G/1 FOUNDATION fieldbus, rm. acél, szilikon műszer nélkül 3051T/G/1 FOUNDATION fieldbus, ötvözet C-276, szilikon műszer nélkül 3051T/G/1 FOUNDATION fieldbus, rm. acél, szilikon műszerrel 3051T/G/1 FOUNDATION fieldbus, ötvözet C-276, szilikon műszerrel Ausztrál tanúsítványok I7 IECEx gyújtószikra-mentesség Tanúsítvány: IECExBAS X Alkalmazott szabványok: IEC :2011, IEC :2011 Jelölések: Ex ia IIC T4 (-60 C Ta + 60 C) 3. táblázat. Bemeneti paraméterek U i = 30 V I i = 300 ma P i = 1,3 W C i = 0 µf L i = 0 µh 16

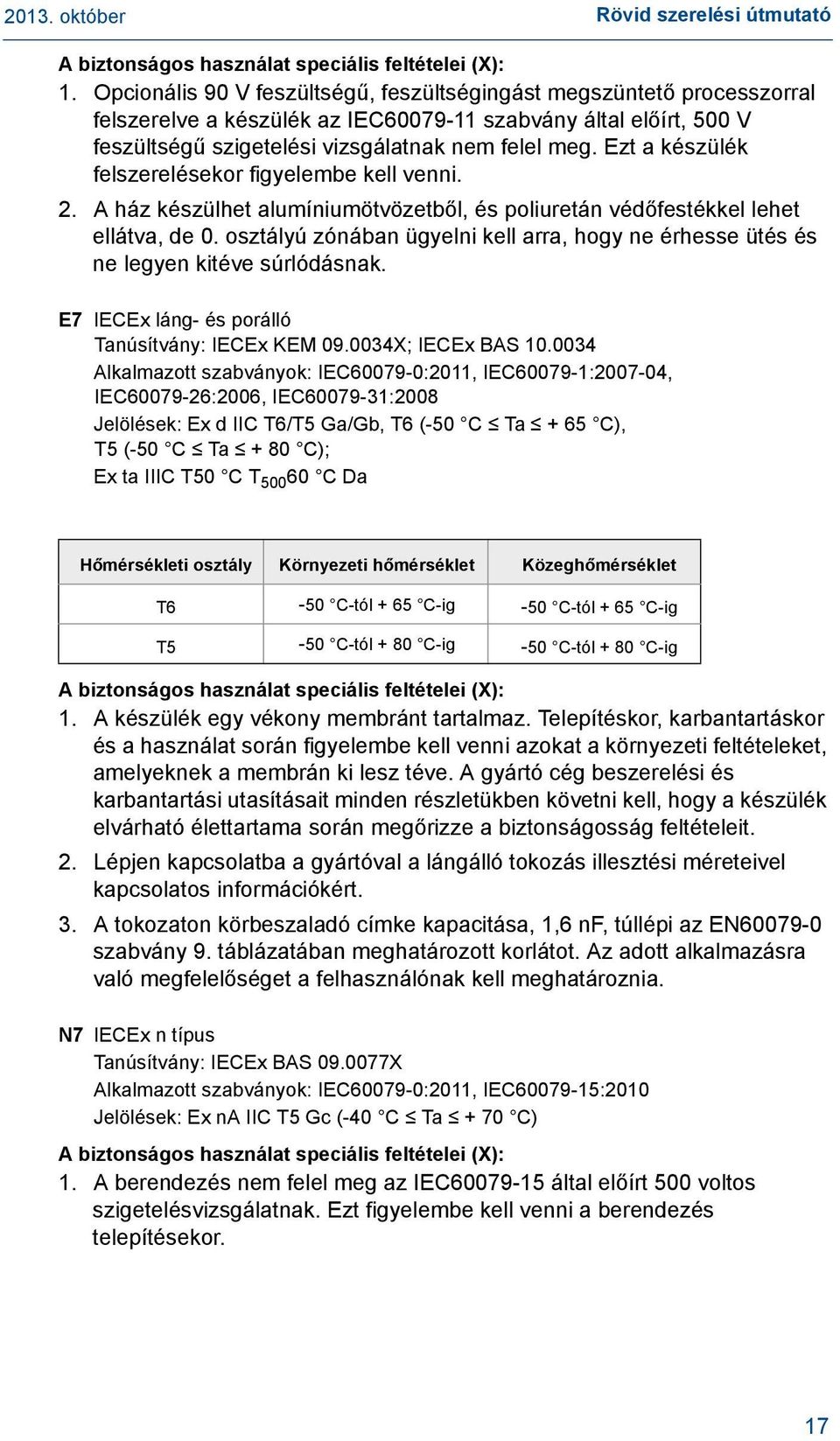

17 Rövid szerelési útmutató A biztonságos használat speciális feltételei (X): 1. Opcionális 90 V feszültségű, feszültségingást megszüntető processzorral felszerelve a készülék az IEC szabvány által előírt, 500 V feszültségű szigetelési vizsgálatnak nem felel meg. Ezt a készülék felszerelésekor figyelembe kell venni. 2. A ház készülhet alumíniumötvözetből, és poliuretán védőfestékkel lehet ellátva, de 0. osztályú zónában ügyelni kell arra, hogy ne érhesse ütés és ne legyen kitéve súrlódásnak. E7 IECEx láng- és porálló Tanúsítvány: IECEx KEM X; IECEx BAS Alkalmazott szabványok: IEC :2011, IEC : , IEC :2006, IEC :2008 Jelölések: Ex d IIC T6/T5 Ga/Gb, T6 (-50 C Ta + 65 C), T5 (-50 C Ta +80 C); Ex ta IIIC T50 C T C Da Hőmérsékleti osztály Környezeti hőmérséklet Közeghőmérséklet T6-50 C-tól + 65 C-ig -50 C-tól + 65 C-ig T5-50 C-tól + 80 C-ig -50 C-tól + 80 C-ig A biztonságos használat speciális feltételei (X): 1. A készülék egy vékony membránt tartalmaz. Telepítéskor, karbantartáskor és a használat során figyelembe kell venni azokat a környezeti feltételeket, amelyeknek a membrán ki lesz téve. A gyártó cég beszerelési és karbantartási utasításait minden részletükben követni kell, hogy a készülék elvárható élettartama során megőrizze a biztonságosság feltételeit. 2. Lépjen kapcsolatba a gyártóval a lángálló tokozás illesztési méreteivel kapcsolatos információkért. 3. A tokozaton körbeszaladó címke kapacitása, 1,6 nf, túllépi az EN szabvány 9. táblázatában meghatározott korlátot. Az adott alkalmazásra való megfelelőséget a felhasználónak kell meghatároznia. N7 IECEx n típus Tanúsítvány: IECEx BAS X Alkalmazott szabványok: IEC :2011, IEC :2010 Jelölések: Ex na IIC T5 Gc (-40 C Ta + 70 C) A biztonságos használat speciális feltételei (X): 1. A berendezés nem felel meg az IEC által előírt 500 voltos szigetelésvizsgálatnak. Ezt figyelembe kell venni a berendezés telepítésekor. 17

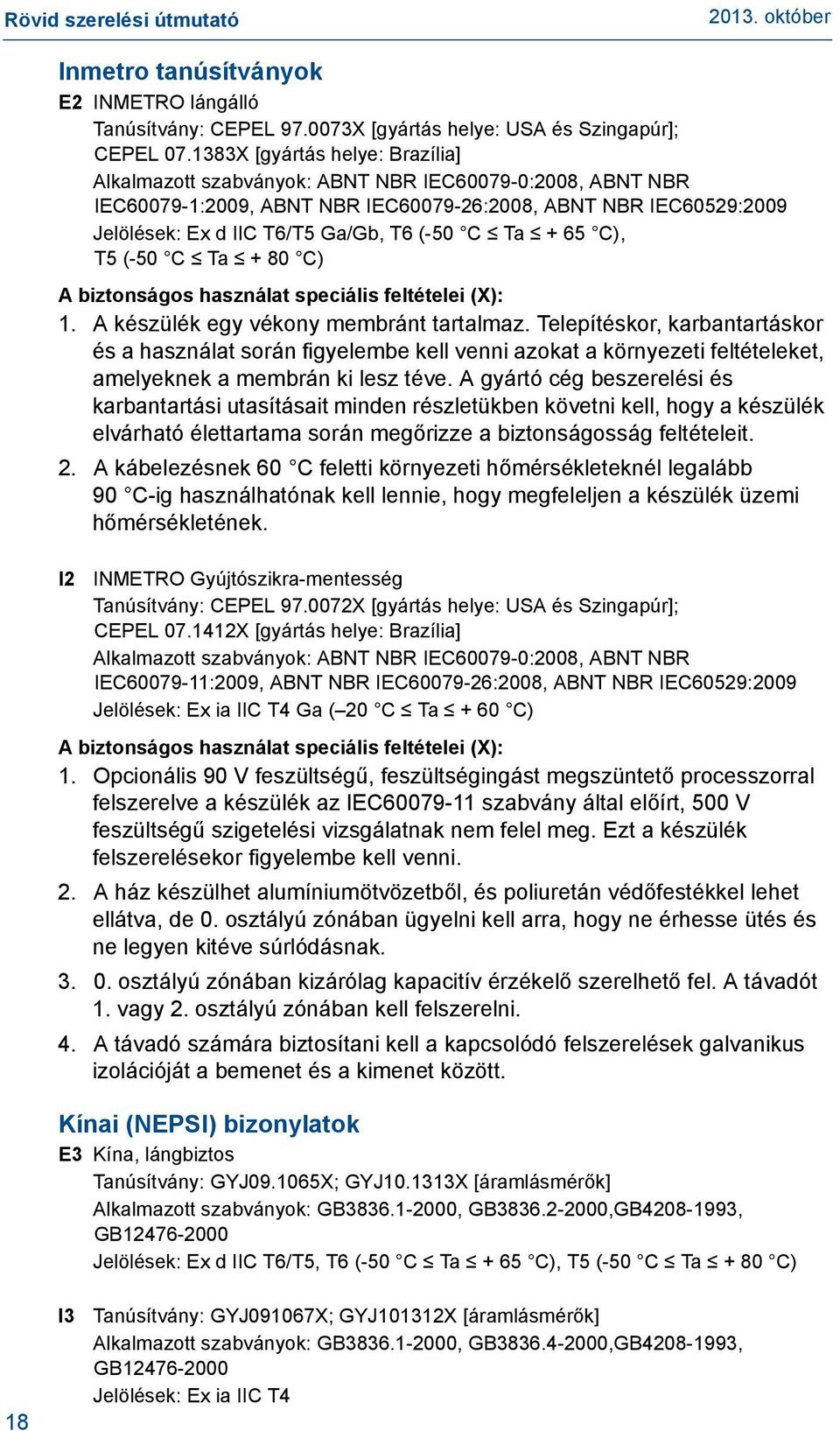

18 Inmetro tanúsítványok E2 INMETRO lángálló Tanúsítvány: CEPEL X [gyártás helye: USA és Szingapúr]; CEPEL X [gyártás helye: Brazília] Alkalmazott szabványok: ABNT NBR IEC :2008, ABNT NBR IEC :2009, ABNT NBR IEC :2008, ABNT NBR IEC60529:2009 Jelölések: Ex d IIC T6/T5 Ga/Gb, T6 (-50 C Ta + 65 C), T5 (-50 C Ta +80 C) A biztonságos használat speciális feltételei (X): 1. A készülék egy vékony membránt tartalmaz. Telepítéskor, karbantartáskor és a használat során figyelembe kell venni azokat a környezeti feltételeket, amelyeknek a membrán ki lesz téve. A gyártó cég beszerelési és karbantartási utasításait minden részletükben követni kell, hogy a készülék elvárható élettartama során megőrizze a biztonságosság feltételeit. 2. A kábelezésnek 60 C feletti környezeti hőmérsékleteknél legalább 90 C-ig használhatónak kell lennie, hogy megfeleljen a készülék üzemi hőmérsékletének. I2 INMETRO Gyújtószikra-mentesség Tanúsítvány: CEPEL X [gyártás helye: USA és Szingapúr]; CEPEL X [gyártás helye: Brazília] Alkalmazott szabványok: ABNT NBR IEC :2008, ABNT NBR IEC :2009, ABNT NBR IEC :2008, ABNT NBR IEC60529:2009 Jelölések: Ex ia IIC T4 Ga ( 20 C Ta + 60 C) A biztonságos használat speciális feltételei (X): 1. Opcionális 90 V feszültségű, feszültségingást megszüntető processzorral felszerelve a készülék az IEC szabvány által előírt, 500 V feszültségű szigetelési vizsgálatnak nem felel meg. Ezt a készülék felszerelésekor figyelembe kell venni. 2. A ház készülhet alumíniumötvözetből, és poliuretán védőfestékkel lehet ellátva, de 0. osztályú zónában ügyelni kell arra, hogy ne érhesse ütés és ne legyen kitéve súrlódásnak osztályú zónában kizárólag kapacitív érzékelő szerelhető fel. A távadót 1. vagy 2. osztályú zónában kell felszerelni. 4. A távadó számára biztosítani kell a kapcsolódó felszerelések galvanikus izolációját a bemenet és a kimenet között. Kínai (NEPSI) bizonylatok E3 Kína, lángbiztos Tanúsítvány: GYJ X; GYJ X [áramlásmérők] Alkalmazott szabványok: GB , GB ,GB , GB Jelölések: Ex d IIC T6/T5, T6 (-50 C Ta + 65 C), T5 (-50 C Ta + 80 C) 18 I3 Tanúsítvány: GYJ091067X; GYJ101312X [áramlásmérők] Alkalmazott szabványok: GB , GB ,GB , GB Jelölések: Ex ia IIC T4

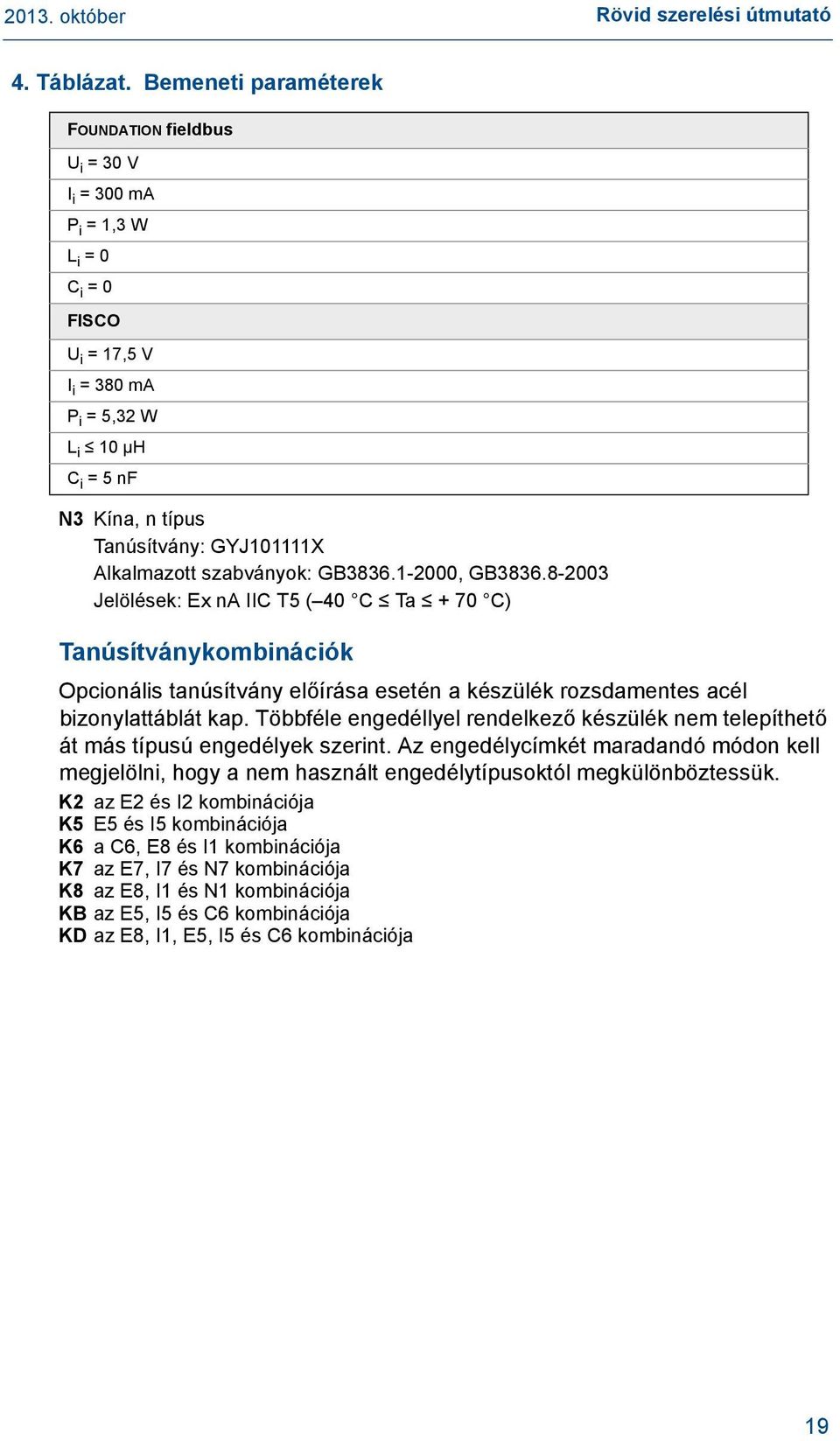

19 Rövid szerelési útmutató 4. Táblázat. Bemeneti paraméterek FOUNDATION fieldbus U i = 30 V I i = 300 ma P i = 1,3 W L i = 0 C i = 0 FISCO U i = 17,5 V I i = 380 ma P i = 5,32 W L i 10 µh C i = 5 nf N3 Kína, n típus Tanúsítvány: GYJ101111X Alkalmazott szabványok: GB , GB Jelölések: Ex na IIC T5 ( 40 C Ta + 70 C) Tanúsítványkombinációk Opcionális tanúsítvány előírása esetén a készülék rozsdamentes acél bizonylattáblát kap. Többféle engedéllyel rendelkező készülék nem telepíthető át más típusú engedélyek szerint. Az engedélycímkét maradandó módon kell megjelölni, hogy a nem használt engedélytípusoktól megkülönböztessük. K2 az E2 és I2 kombinációja K5 E5 és I5 kombinációja K6 a C6, E8 és I1 kombinációja K7 az E7, I7 és N7 kombinációja K8 az E8, I1 és N1 kombinációja KB az E5, I5 és C6 kombinációja KD az E8, I1, E5, I5 és C6 kombinációja 19

20 20

21 Rövid szerelési útmutató 21

22 22

23 Rövid szerelési útmutató 23

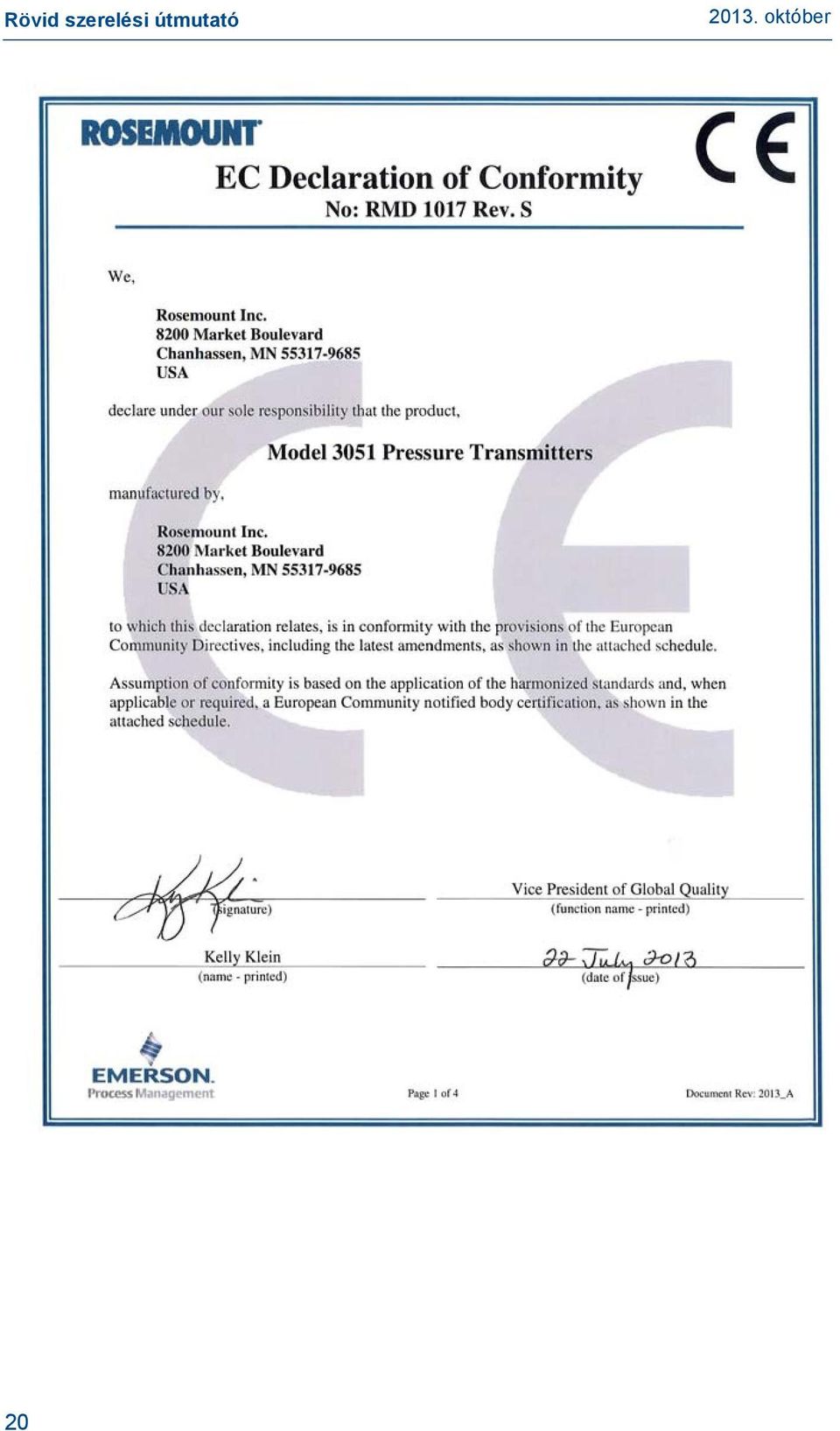

24 EK-megfelel ségi nyilatkozat Szám: RMD 1017, S változat Mi, a Rosemount Inc Market Boulevard Chanhassen, MN Amerikai Egyesült Államok vállalat, felel sségünk teljes tudatában kijelentjük, hogy az itt leírt termék: 3051 típusú nyomástávadók amelynek gyártója a Rosemount Inc Market Boulevard Chanhassen, MN Amerikai Egyesült Államok, és amelyre a jelen nyilatkozat vonatkozik, kielégíti az Európai Közösség irányelveiben foglaltakat, beleértve azok legújabb kiegészítéseit is a csatolt Részletezés szerint. A megfelelés a harmonizált szabványok alkalmazásán, valamint, ahol ez szükséges és alkalmazható, az Európai Közösség bejelentett szervezeteinek tanúsításán alapul a mellékelt részletezés szerint. Globális min ségügyi alelnök (beosztás nyomtatva) Kelly Klein július 22. (név nyomtatva) (kiállítás dátuma) Fájlazonosító: 3051_ CE jelölés Oldalszám: 1 / _RMD1017_S_hun.doc 24

25 Rövid szerelési útmutató EK-megfelel ségi nyilatkozat Szám: RMD 1017, S változat Az elektromágneses összeférhet ségre vonatkozó irányelv (2004/108/EK) Valamennyi 3051 típusú nyomástávadó EN :2006 EN :2006 PED (nyomástartó berendezésekr l szóló) irányelv (97/23/EK) Modellek: 3051CA4; 3051CD2, 3, 4, 5; 3051HD2, 3, 4, 5 (választható P9 lehet séggel is) Nyomástávadók Min ségbiztosítási rendszer auditálási tanúsítvány EK Tanúsítvány száma: CE-HOU-DNV H modul megfelel ségi besorolás A felhasznált egyéb szabványok: ANSI/ISA :2004, EN :1999 Valamennyi egyéb 3051-es nyomástávadó típus A biztonságos mérnöki gyakorlatnak megfelel en A távadó tartozékai: Membrántömítés Technológiai karima Csaptelep A biztonságos mérnöki gyakorlatnak megfelel en 3051CFx típusú áramlásmér távadók (Valamennyi 3051CFx típus SEP, kivéve az alábbi táblázatban felsorolt készülékeket) Min ségbiztosítási rendszer auditálási tanúsítvány CE-41-PED-H1-RMT USA H modul megfelel ségi besorolás Kiértékelési szabványok: ASME B31.3:2010 PED-kategória Típus/típuscsalád 1. csoportú folyadék 2. csoportú folyadék 3051CFA: 1500-as és 2500-as, minden vezeték II SEP 3051CFA: 2150-es érzékel méret, 6"24" méret vezetékek I SEP 3051CFA: 2300-as érzékel méret, 6"24" méret vezetékek II I 3051CFA: 2600-as érzékel méret, 6"16" méret vezetékek II I 3051CFA: 2600-as érzékel méret, 18"24" méret vezetékek III II 3051CFA: 3150-es érzékel méret, 12"44" méret vezetékek II I 3051CFA: 3150-es érzékel méret, 46"72" méret vezetékek III II 3051CFA: 3300-as érzékel méret 12"72" méret vezetékek III II 3051CFA: 3600-as érzékel méret, 12"48" méret vezetékek III II 3051CFA: 3600-as érzékel méret, 60"72" méret vezetékek IV III 3051CFP: 150#, 300#, 600# 1-1/2" I SEP 3051CFP: 300# & 600# 1-1/2" II I 3051CFP: 1-1/2" Menetes és hegesztett II I Fájlazonosító: 3051_ CE jelölés Oldalszám: 2 / _RMD1017_S_hun.doc 25

26 ATEX-irányelv (94/9/EK) 3051 típusú nyomástávadó EK-megfelel ségi nyilatkozat Szám: RMD 1017, S változat BAS97ATEX1089X Gyújtószikra-mentességi és porrobbanás-védettségi tanúsítvány II. berendezéscsoport, 1 GD kategória Ex ia IIC T5 vagy T4 Ga Ex ta IIIC T50 C T C Da Alkalmazott harmonizált szabványok: EN :2009, EN :2012 A felhasznált egyéb szabványok: IEC :2011 BAS00ATEX3105X N típus és porrobbanás-védettségi tanúsítvány II. berendezéscsoport, 3 GD kategória Ex na IIC T5 Gc Ex ta IIIC T50 C T C Da Alkalmazott harmonizált szabványok: EN :2009, EN :2010 A felhasznált egyéb szabványok: IEC :2011 Baseefa11ATEX0275 Porvédelmi tanúsítvány II. készülékcsoport 1D kategória Ex ta IIIC T50 C T C Da Alkalmazott harmonizált szabványok: EN :2009 A felhasznált egyéb szabványok: IEC :2011 KEMA00ATEX2013X Lángállósági tanúsítvány II. készülékcsoport, 1/2 G kategória Ex d IIC T6 vagy T5 Ga/Gb Alkalmazott harmonizált szabványok: EN :2007, EN :2007 A felhasznált egyéb szabványok: EN :2012 Fájlazonosító: 3051_ CE jelölés Oldalszám: 3 / _RMD1017_S_hun.doc 26

27 Rövid szerelési útmutató PED tanúsításra kijelölt szervezet 3051 típusú nyomástávadók EK-megfelel ségi nyilatkozat Szám: RMD 1017, S változat Det Norske Veritas (DNV) [Kijelölt testület nyilvántartási száma: 0575] Veritasveien 1, N-1322 Hovik, Norvégia 3051CFx sorozatú áramlásmér távadók Bureau Veritas UK Limited [Bejegyzett szervezet nyilvántartási száma: 0041] Parklands 825A, Wilmslow Road, Didsbury Manchester M20 2RE Egyesült Királyság CE típusú vizsgálati tanúsítványt kiadó, ATEX bejelentett szervezetek DEKRA [Bejegyzett szervezet nyilvántartási száma: 0344] Utrechtseweg 310, 6812 AR Arnhem P.O. Box 5185, 6802 ED Arnhem Hollandia Postbank (postafiók) Baseefa. [Bejegyzett szervezet nyilvántartási száma: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ Egyesült Királyság ATEX bejegyzés min ségbiztosítási szervezet Baseefa. [Bejegyzett szervezet nyilvántartási száma: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ Egyesült Királyság Fájlazonosító: 3051_ CE jelölés Oldalszám: 4 / _RMD1017_S_hun.doc 27
