1 Bozsák Tamás CPD546 8cs. H.264 DVR Felhasználói kézikönyv Ver.: 1.0 Firmware: A-0000 Video Viewer Használat előtt olvassa el a kézikönyvet és őrizze meg a későbbiekre!

2 Biztonsági előírások Figyelmeztetés Áramütés veszélye! Figyelmeztetés: Áramütés kockázatának csökkentése érdekében óvja a készüléket víz és pára hatásától. Csak a megjelölt tápellátásról üzemeltesse a készüléket. Nem vállalunk felelősséget a nem megfelelő üzemeltetésből származó károkért! Szimbólumok ÁRAMÜTÉS VESZÉLY! NE NYISSA KI! AZ ÁRAMÜTÉS KOCKÁZATÁNAK CSÖKKENTÉSE ÉRDEKÉN NE VEGYE LE A FEDELET. NEM TARTALMAZ FELHASZNÁLÓ ÁLTAL JAVÍTHATÓ ALKATRÉSZEKET. HIBA ESETÉN FORDULJON A HIVATALOS SZERVIZHEZ! A termék megfelel az Európai törvények alapján szabályozott környezetvédelmi előírásoknak (Restriction of Hazardous Substances RoHS), ami azt jelenti, hogy a termék és a gyártási folyamat szigorúan ólom és egyéb veszélyes anyagoktól mentes. A terméket a használati ciklus végén nem szabad kidobni a kommunális hulladékkal, hanem külön kell gyűjteni. Az eszköz újrahasznosításával kapcsolatos kérdésekben lépjen kapcsolatba a forgalmazóval. Ezt a készüléket az alábbi rádió interferencia követelmények figyelembe vételével gyártották; EN : A1 : 200, EN : 2000, EN :1995, EN : A1 : Ezt a terméket a VISUAL PATENT PORTFOLIO LICENSE alatt szabadalmaztatták a felhasználók személyi vagy nem kereskedelmi használatára videó anyagok kódolására, melyek teljesítik az MPEG-4 vizuális kívánalmakat, és/vagy MPEG-4 videó anyagok dekódolására felhasználói részről személyes és nem kereskedelmi céllal vagy olyan cég részéről, mely engedélyt kapott az MPEG LA-től ennek gyakorlására. Bármilyen más módon történő alkalmazása jogszerűtlen. Ezzel kapcsolatos további információk promóciós, belső és kereskedelmi céllal, történő alkalmazásukkal kapcsolatban beszerezhető az MPEG LA, LLC-től, továbbá letölthető a következő honlapról: 2

3 TARTALOMJEGYZÉK 1. Tulajdonságok Termék leírás Tulajdonságok A csomag tartalma Első és hátsó panel Első panel Hátsó panel Csatlakozás és beállítások HDD-k beszerelése Kamerák csatlakoztatása Hagyományos kamera csatlakoztatása PTZ kamera csatlakoztatása Tápellátás Dátum és idő beállítása Jelszó beállítás ALAP MŰVELETEK Élő kép Rögzítés Visszajátszás Billentyűzár Frissítés Keresés MENÜ FELÉPÍTÉSE GYORSMENÜ beállítások Állapot Rögzítés Időzítés Dátum beállítása HALADÓ MENÜ Haladó MENÜ KAMERA MOZGÁSÉRZÉKELÉS RIASZTÁS

4 7.1.4 HÁLÓZAT SNTP KIJELZŐ FELVÉTEL VEZÉRLÉS RENDSZER ESEMÉNY INFÓ GYORSKERESÉS ESEMÉNYKERESÉS HDD INFÓ ESEMÉNYNAPLÓ BIZT MENTÉS Távoli hozzáférés VideoViewer kliens program Telepítés és hálózati csatlakozás Vezérlőpult Egyszerűsített megjelenítés Teljes megjelenítés Program használata Rögzítés Visszajátszás Network Backup (Hálózati kimentés) E-map E-térkép DVR beállítása távolról IE Web Browser (IE böngésző) QuickTime Player es Melléklet PIN csatlakozások es Melléklet Kompaltibilis USB típusok as Melléklet Kompaltibilis SATA HDD típusok es Melléklet Hibalehetőségek ös Melléklet Belső elem cseréje os Melléklet Műszaki adatok

5 1. Tulajdonságok 1.1 Termék leírás H.264 8cs. DVR távoli hozzáféréssel, beépített videó mozgásérzékelővel és max. 1600x1200 felbontású VGA kimenettel. A készülék tartalmazza az összes fontos funkciót egyszerű használattal. 1.2 Tulajdonságok H.264 tömörítés H.264 nagyfokú tömörítés mellett jó minőségű, tiszta rögzített kép H.264 tömörítésű hálózati képátvitel, nagyobb képsűrűség azonos sávszélesség mellett, tisztább kép Multiplex Élőkép megtekintés, rögzítés, visszajátszás, kimentés és hálózati funkciók egyidejűleg Kimentési lehetőség Hálózaton keresztül történő kimentés USB memóriára történő kimentés (USB 2.0). Pillanatkép készítése USB memóriára Bővíthető speciális DVR íróval Távoli hozzáférés Egyszerre max. 20 felhasználó kapcsolódhat az eszközhöz Kliens programon, IE és Mozzila Firefox böngészőn keresztül. A csatlakozott felhasználók egymástól függetlenül képesek a kamerák élő képét váltani. Intelligens mozgásérzékelő funkció Fejlett mozgásérzékelési funkció (4 különböző paraméter a tökéletes mozgásérzékeléshez) Riasztási esemény bekövetkeztekor közvetlen link küldése ben vagy ftp könyvtárba feltöltése, az eseményről készült képhez a DVR-en Pre-alarm funkció támogatása (8MB, automatikus) Képkitakarás funkció Az élőképen a kamerák képe nem látható, de attól függetlenül rögzítésre kerül. Audió támogatás 4 audió bemenet és 2 audió kimenet támogatása hangok rögzítésére 5

6 VGA kimenet Közvetlen VGA kimenet: 1) 800 x 600 2) 1024 x 768 (alapértelmezett) 3) 1280 x ) 1440 x 900 5) 1400 x ) 1680 x ) 1600 x 1200 A legjobb képminőség elérése érdekében, győződjön meg róla, hogy az Ön monitora támogatja a beállított felbontást. A meghibásodások elkerülése érdekében csak feszültségmentes állapotban csatlakoztassa a monitort! Általános 2db SATA csatolófelületű HDD támogatása. Vezérlés IR távirányítóról és vezérlőpultról is lehetséges Többnyelvű OSD támogatása. Rendszer automatikus újraéledése (WATCH DOG funkció). PTZ vezérlés (PELCO-D protokoll) Téli-nyári időszámítás. Manuális / időzített / mozgásérzékelés és riasztás vezérelt, valamint hálózaton keresztüli rögzítési funkció. TCP/IP, PPPoE, DHCP és DDNS hálózati kapcsolatok támogatása. A folyamatos és megbízható működés érdekében javasolt jó minőségű, szünetmentes tápegység használata. 1.3 A csomag tartalma DVR Tápegység és tápkábel CD-ROM (Felhasználói kézikönyv és Kliens program Rövid felhasználói leírás a DVR-hez és a távirányítóhoz D-sub csatlakozó IR távirányító 2db AAA elem A távirányító használata előtt helyezze bele a mellékelt elemeket. 6

7 2. Első és hátsó panel 2.1 Első panel 1) LED kijelző POWER: Bekapcsolt állapotot jelző LED HDD: háttértároló olvas és/vagy rögzít TIMER: ha az időzítéses rögzítés be van kapcsolva PLAY: visszajátszási üzemmód közben Riasztási jelzés a HDD megtelt 2) MENU Nyomja meg a MENU gombot, hogy ki-/belépjen a fő menübe. Az egyes almenük esetén a módosítás rögzítését és az egy szinttel feljebb lépést jelenti. 3) ENTER Jelszó megadásának megerősítése. 4) Lassítás (SLOW) Visszajátszási módban használja a SLOW gombot a visszajátszás lassítására. 5) ZOOM Élőkép megtekintési módban használja a ZOOM gombot a kiválasztott kép felnagyítására. 6) Nyomja meg a gombot a 4-csatornás megjelenítési módhoz. 7) SEQ Nyomja meg a SEQ gombot, hogy aktiválja a léptetett megjelenítést, illetve nyomja meg ismételten, hogy kilépjen ebből a módból. 8) Power Nyomja meg a POWER gombot hosszan a DVR ki-/bekapcsolásához (abban az esetben, ha a DRV rögzítési üzemmódban van, akkor állítsa le minden esetben, mielőtt kikapcsolná a DVR-t) RS-485 vezérlés csatlakoztatására RS-485 vezérlés csatlakoztatására Nyomja meg az 1 ~ 8 gombokat a csatornák kiválasztásához. 9) PLAY Nyomja meg a PLAY gombot a rögzített fájlok visszajátszásához. 7

8 10) PAUSE ( / +) / STOP ( / -) / REW ( / ) / FF ( / ) Lejátszás alatt: Nyomja meg a gombot a visszajátszás szüneteltetéséhez Nyomja meg a gombot a visszajátszás leállítására Nyomja meg a gombot a gyors visszatekeréshez Nyomja meg a gombot a gyors előretekeréshez DVR menüjében az alábbi funkciók vezérlésére használhatja a fenti gombokat. : kiválasztás / módosítás elvégzése : mozgás a menüszintek között / kiválasztás 11) AUDIO (SLOW + ZOOM) Nyomja meg ezt a két gombot, hogy kiválassza az élő-, vagy visszajátszott hangot a rendelkezésre álló audió forrásokból 1. csatorna élő hang 1. csatorna vissazjátszott hang 2. csatorna élő hang 2. csatorna vissazjátszott hang 3. csatorna élő hang 3. csatorna vissazjátszott hang 4. csatorna élő hang 4. csatorna vissazjátszott hang Nincs kiválasztott audió csatorna 12) PTZ ( + SEQ) Nyomja meg egyszerre a és a SEQ gombokat a PTZ módba való belépéshez ill. az abból történő kilépéshez. PTZ módban: SEQ: zoom : zoom + / / / : PAn/Tilt mozgatás 13) Események listázása (LIST) A gyorskereséshez nyomja meg a gombot és válassza ki az esemény típusát. A megjelenő listában válassza ki a megtekinteni kívánt eseményt és nyomjon ismét ENTER-t. 14) SNAP Pillanatkép USB memóriára történő mentéséhez nyomja meg a gombot. Megjegyzés: Mielőtt pillanatképet készítene, csatlakoztassa az USB memóriát a DVR-hez. 8

9 15) REC Nyomja meg a REC gombot a rögzítés azonnali indításához minden csatornán. 16) USB csatlakozó Biztonsági mentéshez, szofverfrissítéshez USB memóriák részére. Használat előtt győződjön meg róla, hogy az alkalmazni kívánt eszköz FAT32 fájlrendszerben legyen megformázva. 2.2 Hátsó panel 1) 75Ω / HI-IMPEDANCE Hurkolt kimenet alkalmazása esetén kapcsolja HI állásba, ellenkező esetben 75 Ω-os állásba. 2) VIDEO INPUT 1 8 Videójel bemenet 1-8 csatorna Csatlakoztassa a kamerákat vagy egyéb videójel forrást, ezekre a bemenetekre. 3) Loop 1 8 Videójel hurkolt kimenet 1-8 csatorna 4) VIDEO OUT Monitor kimenet Kompozit videó monitor csatlakoztatásához. 5) CALL Léptetett monitor kimenet Alapesetben a csatornák léptetett képét mutatja, de riasztás esetén a riasztást kiváltó csatorna képe kerül megjelenítésre a beállított ideig 6) AUDIO IN 1-4 Hangforrás csatlakoztatása, például olyan kamera, ami audió funkcióval van ellátva. Rögzítéskor az audió jel is rögzítésre kerül a hozzá tartozó csatornára csatlakoztatott kamera képével együtt. 7) AUDIO OUT 1-2 Monitor vagy hangszóró csatlakoztatása. 2db mono audió kimenettel ugyanarról a hangforrásról. 8) VGA VGA kimenet LCD monitor közvetlen csatlakoztatására. A meghibásodások elkerülése érdekében, csak feszültségmentes állapotban csatlakoztassa a monitort! 9) IR IR vevő Opciós külső IR vevő csatlakoztatására. 10) RS-485 RS-485 vezérlés csatlakoztatására 11) External I/O Riasztási ki-/bemenetek Riasztási be és kimenetek csatlakoztatására 12) LAN Csatlakozási pont helyi számítógépes hálózathoz, internethez 13) DC 19V Külső tápegység csatlakoztatása. A folyamatos és megbízható működés érdekében javasolt jó minőségű, szünetmentes tápegység használata. 9

10 3. Csatlakozás és beállítások 3.1 HDD-k beszerelése A HDD-t telepíteni kell, mielőtt feszültség alá helyezi a DVR-t. 1. Távolítsa el a készülék burkolatát rögzítő csavarokat, majd vegye le azt. A 2db HDD-t a képen látható tartókba lehet beszerelni. 2. HDD-k telepítése 2.1 HDD baloldalra Helyezze az első HDD-t a bal oldali tartóba (elektronikával felfelé) Rögzítse a mellékelt csavarokkal. 2.2 HDD középre Szerelje ki a konzolt a DVR-ből Helyezze a HDD-t a tartóba (elektronikával felfelé) Rögzítse a mellékelt csavarokkal. Szerelje vissza a tartót az eredeti helyére 3. Csatlakoztassa a táp és SATA kábeleket 4. Helyezze vissza a készülék burkolatát. 10

11 3.2 Kamerák csatlakoztatása Csatlakoztassa a kamerákat és helyezze feszültség alá őket, mielőtt a DVR-t bekapcsolná. Induláskor a DVR automatikusan felismeri az NTSC/PAL rendszert és a megfelelőre vált Hagyományos kamera csatlakoztatása 1) Csatlakoztassa a kamerához a koax kábelt 2) Csatlakoztassa a kamerára a megfelelő tápellátást. 3) Csatlakoztassa a kamerát a DVR-hez PTZ kamera csatlakoztatása 1) Csatlakoztassa a kamerára a megfelelő tápellátást. 2) Csatlakoztassa a kamerát a DVR-hez. 3) RS485-A & RS485-B csatlakozás Csatlakoztassa a PTZ kamera RS485 vezérlő kábelét a DVR-en található RS-485 porthoz. 4) Kamera paraméterek beállítása: Lépjen be a HALADÓ/VEZÉRLÉS menüpontba. Mozgassa a kurzort a beállítani kívánt kamerára. Az ESZKÖZ paramétert állítsa PTZ-re A ID paramétert állítsa a kameráéval azonosra A PROTOKOL paramétert állítsa a kameráéval azonosra: P-D (PELCO-D) vagy P-P (PELCO-P) 11

12 Az ÁTVITELI SESSÉG értékét állítsa a kameráéval azonosra VEZÉRLÉS CÍM ESZKÖZ ID PROTOKOL ÁTVITELI SESSÉG CH1 PTZ 000 NORMAL 2400 CH2 CAMERA 000 NORMAL 2400 CH3 CAMERA 000 NORMAL 2400 CH4 CAMERA 000 NORMAL 2400 CH5 CAMERA 000 NORMAL 2400 CH6 CAMERA 000 NORMAL 2400 CH7 CAMERA 000 NORMAL 2400 CH8 CAMERA 000 NORMAL 2400 A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 3.3 Tápellátás Az eszköz kizárólag a készülékhez melléklet tápegységről működtethető. Csatlakoztassa az AC tápkábelt az adapterhez, csatlakoztassa a DVR-hez a tápcsatlakozót, majd helyezze feszültség alá az adaptert. Bekapcsolást követően kb másodperc alatt áll fel a rendszer. A folyamatos és megbízható működés érdekében javasolt jó minőségű, szünetmentes tápegység használata. 3.4 Dátum és idő beállítása Mielőtt használatba venné a DVR-t, állítsa az aktuális dátumot is időt. Nyomja meg a MENU gombot és adja meg a jelszót a belépéshez. Az alapértelmezett jelszó: Mozgassa a kurzort a ikonra és állítsa be a Dátumot / Időt / Téli-nyári időszámítás váltásának paramétereit. 12

13 GYORSINDÍTÁS CSATORNA CÍM ESEMÉNY ÁLLAPOT DÁTUM KIJELZÉS KÉPMÉRET KERET MINŐSÉG LEGJOBB KÉP PER MP 25 RÖGZÍTÉSI IDŐ MOZGÉRZ IDŐZÍT KI KI DÁTUM 2009 / AUG / : 30 : 00 FORMÁTUM Y / M / D év/hónap/nap TÉLI/NYÁRI IDŐSZ HALADÓ KIVÁLASZT VISSZA KÖVETK. LÉP Megjegyzés: Rögzítés alatt ne változtassa meg a DVR rendszeridejét. Ellenkező esetben az adatbázis sérülhet és a felvételek nem kereshetők vissza az idő alapján. Amennyiben szükséges a módosítás, akkor állítsa a rögzítést, állítsa be az időt, törölje a HDD-t, majd indítsa újra a rögzítést. Megjegyzés: A DVR első használatba vételekor 48 óra működési idő után ellenőrizze a pontos időt és ha szükséges, állítsa be újra. 13

14 3.5 Jelszó beállítás Nyomja meg a MENU gombot, majd adja meg a jelszót a belépéshez. Az alapértelmezett jelszó: Mozgassa a kurzort a ikonra, majd válassza ki a JELSZÓ opciót. A megváltoztatáshoz nyomjon ENTER-t és adja meg az új jelszót. HALADÓ ÁLL SOROS PORT RS485 BAUD 2400 HOST ID 0 JELSZÓ XXXX GYÁRI ÁLL VISSZAÁLL VISSZAÁLLÍT HDD TÖRLÉS HDD-MASTER-1 FRISSÍT INDÍT RETR KÉSLELTETÉS 05 AUTO BILLENTYŰZÁR MP SOHA NYELV MAGYAR VIDEÓ FORMÁTUM PAL VERZIÓ A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 14

15 4. ALAP MŰVELETEK 4.1 Élő kép Az élőképes megjelenítés esetén a következő ikonokat láthatja a monitoron: Ikon Funkcióc Ikon Funkció Ikon Funkció Billentyűzár be Digitális zoom mód Rögzítés Billenytűzár ki Digitális zoom inaktív Időzített rögzítés 1.cs. élő hang 2.cs. élő hang 3.cs. élő hang 4.cs. élő hang 3. cs. visszajátszott hang 1. cs. visszajátszott hang 4. cs. visszajátszott hang 2 cs. visszajátszott hang Nincs kiválasztott hangcsatorna Riasztás Mozgásérzékelés HDD felülírás Teljesképes léptetés RETR funkció bekapcsolva RETR funkció kikapcsolva 15

16 4.2 Rögzítés A rögzítést a / FELVÉTEL menüpontban tudja elindítani ill. leállítani. 1) Folyamatos rögzítés Manuálisan indított rögzítés esetén, a monitoron megjelenik a 2) Eseményvezérelt rögzítés ikon. Videó mozgásérzékelő észlelésekor vagy külső riasztási jelzéskor a monitoron a következő ikon látható: (mozgás) vagy (riasztás). 3) Időzített rögzítés Időzített rögzítés alatt a monitoron megjelenik az (időzítő) ikon. Megjegyzés: Új bejegyzés kerül az eseménynaplóba a HDD felülírásakor vagy a rögzítés 4) HDD felülírás indításakor újrabootolás után. Abban az esetben, ha a HDD felülírás funkció engedélyezve van, a ikon jelenik meg a képernyőn. 4.3 Visszajátszás Nyomja meg a PLAY gombot, a DVR le fogja játszani a legutóbb rögzített videót. Megjegyzés: A rögzített fájlnak legalább 8192 képet kell tartalmaznia ahhoz, hogy a visszajátszás megfelelően történjen, ellenkező esetben a lejátszás leállhat. Pl.: ha a sebesség (IPS) 25-re van állítva, akkor a rögzítési időnek legalább 328 másodpercnek kell lenni (8192 kép/ 25IPS) a megfelelő visszajátszás érdekében. Megjegyzés: A helyileg történő vissazjátszás nem lesz egyenletes, ha azzal egyidőben van távoli hozzáférés is. 1) Gyors Előre/Hátra tekerés A gomb egyszeri megnyomásával az előre tekerés sebessége 4x, kétszeri megnyomásával a sebesség a 8x, stb. A maximálisan elérhető sebesség 32x. A gomb egyszeri megnyomására a visszatekerés sebessége 4x, kétszeri megnyomásával a sebesség a 8x stb. A maximálisan elérhető sebesség 32x Megjegyzés: Lejátszás alatt a rögzítési képméret kijelzésre kerül 16

17 2) Szünet / Léptetett kép Nyomja meg a gombot az aktuális videó lejátszásának szüneteltetéséhez, a kép kimerevítéséhez. Nyomja meg a nyilat egyszer, hogy előre ugorjon egy képkockával. Nyomja meg a nyilat egyszer, hogy visszalépjen egy képkockával. 3) Stop Nyomja meg a gombot, ekkor minden esetben visszatér élőképes üzemmódba. 4) Slow Playback Nyomja meg a SLOW gombot egyszer az 1/4-es, kétszer az 1/8-os sebességű lejátszáshoz. 5) Audio kiválasztás (SLOW + ZOOM) Nyomja meg a SLOW +ZOOM gombokat a rögzített vagy élő hang kiválasztásához. 1.cs. élő hang 1. cs. visszajátszott hang 2.cs. élő hang 2. cs. visszajátszott hang 3.cs. élő hang 3. cs. visszajátszott hang 4.cs. élő hang 4. cs. visszajátszott hang Nincs kiválasztott hangcsatorna Megjegyzés: Az egyes audió bemenetek a hozzájuk tartozó videó bemenettel együtt kerülnek rögzítésre és csak azzal együtt hallgathatók vissza. Pl.: A 4. audió bemenetre van mikrofon csatlakoztatva, de a 4. videó bemenetre nincs kamera csatlakoztatva, akkor a mikrofon jele nem kerül rögzítésre. 4.4 Billentyűzár 1) Billentyűzár bekapcsolása A DVR automatikusan bekapcsolja a beállított idő leteltével: SOHA / 30mp / 60mp / 120mp vagy Nyomja meg az IR távirányítón az F2 gombot az azonnali lezáráshoz 2) Billyentyűzár kikapcsolása A megjelenő ablakban adja meg a beállított jelszót. 17

18 4.5 Frissítés Firmware / Többnyelvű OSD frissítése A frissítési folyamat során a tápellátásnak és a hálózati kapcsolatnak folyamatosnak kell lenni, a helytelen módon végrehajtott folyamat során a berendezés tönkremehet és a garanciális feltételek is megszűnnek! 1) USB memória használata firmware / OSD menü (nyelv) frissítéséhez 1. Formázza meg az USB memóriát számítógép segítségével FAT32 formátumúra. 2. Szerezze be a frissítéshez szükséges fájlt a forgalmazótól, és másolja fel a használni kívánt számítógépre (ne változtassa meg a frissítő fájl nevét!). 3. Lépjen be a HALAD/RENDSZER ( )/FRISSÍT menüpontra, majd nyomjon ENTER-t. 4. A megjelenő ablakban válassza az IGEN választés nyomjon ENTER-t a frissítés indításához 2) Kliens program használata a távoli firmware / OSD menü (nyelv) frissítéséhez 1. Szerezze be a frissítéshez szükséges fájlt a forgalmazótól, és másolja fel a használni kívánt számítógépre (ne változtassa meg a frissítő fájl nevét!). 2. Kattintson a Címjegyzék ikonra kattintva, válassza ki a frissíteni kívánt DVR IP címét (vagy adja hozzá a listához, ha még nincs benne). Kattintson a ikonra az Update Server ablak megjelenítéséhez. 3. Kattintson a frissíteni kívánt adatra (Firmware (szoftver) / Language (nyelv)), majd kattintson az Add gombra a frissítési fájl kiválasztásához. 4. Kattintson a Update Firmware vagy Update Language gombra a folyamat elindításához. 4.6 Keresés 1) Keresés lista alapján Nyomja meg a LIST gombot a DVR-en. A megjelenő listában kiválaszthatja a rögzítési módot, kereshet idő szerint vagy akár a teljes rögzítési naplót is megtekintheti. Az egyes menüpontokhoz tartozó lista megtekintéséhez nyomjoa meg az ENTER gombot. Mozgassa a kurzort a kívánt bejegyzésre, majd az ENTER gomb megnyomásával indítsa el a lejátszást. RÖGZÍTÉSI ESEMÉNYEK: kézzel indított rögzítések MOZGÁS ESEMÉNY: mozgásérzékelő által indított rögzítések RIASZTÁSI ESEMÉNY: riasztási jel hatására indított rögzítések RENDSZER ESEMÉNYEK: rendszer által indított rögzítések TELJES LISTA: minden rögzítési esemény időrendi sorrendben 18

19 KÉZI MOZGÁS RENDSZER IDŐZÍTETT Kézi indítású felvétel. A DVR minden rögzítési beállítás megváltoztatása esetén automatikusan készít egy felvételt. Videó mozgásérzékelő jelzése alapján készült felvétel A rendszer által rögzített események listája. A DVR rendszer egy rögzített fájlt ment el minden órában. Időzített felvétel. 2) Gyorskeresés idő alapján Az (ESEMÉNYNAPLÓ) menüponton belül mozgassa a kurzort a GYORSKERESÉS menüpontra és nyomja meg az ENTER gombot. Rákereshet megadott időben történt eseményekre is (év/hónap /nap/óra megadásával). A talált fájlokat közvetlenül le tudja játszani. 19

20 5. MENÜ FELÉPÍTÉSE GYORSMENÜ HALADÓ MENÜ KIJELZŐ RÖGZÍTÉS IDŐZÍTÉS IDŐ HALADÓ ÁLL RENDSZER ESEMÉNY INFÓ CSATORNA CÍM ESEMÉNYÁLLAPOT DÁTUM KIJELZÉS KÉPMÉRET MINŐSÉG KÉP PER MP RÖGZ IDŐZÍT MOZGÉRZ IDŐZÍT DÁTUM FORMÁTUM TÉLI/NYÁRI IDŐSZ KAMERA MOZGÁSÉRZ RIASZTÁS HÁLÓZAT SNTP KIJELZŐ FELVÉTEL VEZÉRLÉS SOROS PORT BAUD HOST ID JELSZÓ GYÁRI ÁLL VISSZAÁLL HDD TÖRLÉS FRISSÍT RETR KÉSLELTETÉS AUTO BILLENTYŰZÁR MP NYELV VIDEÓ FORMÁTUM VERZIÓ GYORSKERESÉS ESEMÉNY KERESÉS HDD INFÓ ESEMÉNYNAPLÓ USB BIZT MENTÉS BIZT MENTÉS 20

21 6. GYORSMENÜ beállítások Nyomja meg a MENU gombot a DVR-en, adja meg a jelszót a belépéshez. Az alapértelmezett jelszó: A jelszót a felhasználók módosítani tudják. Gomb MENU ENTER KÖVETK VISSZA Funkció Nyomja meg a MENU gombot, hogy ki-/belépjen a fő menübe Az egyes almenük esetén a módosítás rögzítését és az egy szinttel feljebb lépést jelenti Menüben való mozgás a menüpontok kiválasztásához / Beállítások megváltoztatása Egy menüszintet visszalép / Menüpont kiválasztása Jelszó megadásának megerősítése Belépés egy almenübe Mozgassa a kurzort erre az elemre és nyomjon ENTER-t a következő oldalra lépéshez. Mozgassa a kurzort erre az elemre és nyomjon ENTER-t az előző oldalra lépéshez 6.1 Állapot Mozgassa a kurzort a ikonra az alábbi opciók megjelenítéséhez: GYORSINDÍTÁS CSATORNA CÍM ESEMÉNY ÁLLAPOT DÁTUM KIJELZÉS KÉPMÉRET KERET MINŐSÉG LEGJOBB KÉP PER MP 25 RÖGZÍTÉSI IDŐ MOZGÉRZ IDŐZÍT KI KI DÁTUM 2009 / AUG / : 30 : 00 FORMÁTUM Y / M / D év/hónap/nap TÉLI/NYÁRI IDŐSZ HALADÓ KIVÁLASZT VISSZA KÖVETK. LÉP 21

22 1) CSATORNA CÍM Csatorna azonosító megjelenítése (be/ki). 2) ESEMÉNY ÁLLAPOT Események szimbólumának megjelenítése (be/ki) 3) DÁTUM KIJELZÉS Az aktuális dátum és idő, állapotjelző ikonok valamint a szabad HDD kapacitás megjelenítése a képernyőn (be/ki). 6.2 Rögzítés Ebben a menüpontban lehetőség van a kézi rögzítés beállításának megjelenítésére és módosítására. Mozgassa a kurzort a ikonra az alábbi opciók megjelenítéséhez: GYORSINDÍTÁS CSATORNA CÍM ESEMÉNY ÁLLAPOT DÁTUM KIJELZÉS KÉPMÉRET KERET MINŐSÉG LEGJOBB KÉP PER MP 25 RÖGZÍTÉSI IDŐ MOZGÉRZ IDŐZÍT KI KI DÁTUM 2009 / AUG / : 30 : 00 FORMÁTUM Y / M / D év/hónap/nap TÉLI/NYÁRI IDŐSZ HALADÓ KIVÁLASZT VISSZA KÖVETK. LÉP 1) KÉPMÉRET A rögzítési képméret beálllítása: KERET (FRAME) / MEZŐ (FIELD) / CIF 2) MINŐSÉG A következő négy lehetőség közül lehet választani: SUPER ST / LEGJOBB /MAGAS / NORMÁL 3) KÉP PER MP - Rögzítési képsűrűség Manuális rögzítésnél adja meg rögzítési sebességet. Az alábbi opciók kiválasztása lehetséges: PAL IPS KERET 6, 12, 25, 50 MEZŐ 12, 25, 50, 100 CIF 25, 50, 100,

23 6.3 Időzítés Ebben a menüpontban rögzítés és észlelési funkciók idejét adhatja meg. Mozgassa a kurzort az ikonra az alábbi opciók megjelenítéséhez: GYORSINDÍTÁS CSATORNA CÍM ESEMÉNY ÁLLAPOT DÁTUM KIJELZÉS KÉPMÉRET KERET MINŐSÉG LEGJOBB KÉP PER MP 25 RÖGZÍTÉSI IDŐ MOZGÉRZ IDŐZÍT KI KI DÁTUM 2009 / AUG / : 30 : 00 FORMÁTUM Y / M / D év/hónap/nap TÉLI/NYÁRI IDŐSZ HALADÓ KIVÁLASZT VISSZA KÖVETK. LÉP 1) RÖGZÍTÉSI IDŐ - Rögzítés időzítés Időzített rögzítés ütemezésének beállítása. Használja a le/fel ( ) gombokat a beállítások módosításához (be/ki). A érték esetén nyomja meg az ENTER-t a további beállítások elvégzéséhez. RÖGZ IDŐZÍT VAS HÉTF KEDD SZERD CSÜT PÉN SZO A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ MOZGAT KIVÁLASZT 23

24 X tengely: 0 ~ 24 (Idő). Minden négyzet két órát jelent (négy darab 30 perces időszakra felosztva) Y tengely: napok (Hétfő ~ Vasárnap) Beállítás: Mozgassa a kurzort a kezdő időpontra, és nyomja meg az ENTER-t a kezdő időpont megadásához (piros színnel jelölt). Majd használja a gombokat a programozáshoz. A beállítás végeztével nyomja meg az ENTER gombot befejező időpont létrehozásához (sárga színnel jelölt) és nyomja meg a (Menu) gombot a kilépéshez. 2) MOZGÉRZ IDŐZÍT - Mozgásérzékelés időzítése Mozgásérzékelés ütemezésének beállítása. Használja a le/fel ( ) gombokat a beállítások módosításához (be/ki). A érték esetén nyomja meg az ENTER-t a további beállítások elvégzéséhez. MOZGÉRZ IDŐZÍT VAS HÉTF KEDD SZERD CSÜT PÉN SZO A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ MOZGAT KIVÁLASZT X tengely: 0 ~ 24 (idő). Minden négyzet két órát jelent (négy darab 30 perces időszakra felosztva) Y tengely: napok hétfő ~ vasárnap Beállítás: Mozgassa a kurzort a kezdő időpontra, és nyomja meg az ENTER-t a kezdő időpont megadásához (piros színnel jelölt). Majd használja a gombokat a programozáshoz. A beállítás végeztével nyomja meg az ENTER gombot befejező időpont létrehozásához (sárga színnel jelölt) és nyomja meg a (Menu) gombot a kilépéshez Megjegyzés: Ez a funkció csak az észlelés idejének beállítására és aktiválására vonatkozik. A mozgásérzékelési funkció beállításához és aktiválásához tekintse át a fejezetet. 24

25 6.4 Dátum beállítása Eszköz rendszer idejének és dátumának beállítása Nyomja meg a Menu gombot a belépéshez, majd mozgassa a kurzort a alábbi opciók megjelenítéséhez: GYORSINDÍTÁS CSATORNA CÍM ESEMÉNY ÁLLAPOT DÁTUM KIJELZÉS ikonra az KÉPMÉRET KERET MINŐSÉG LEGJOBB KÉP PER MP 25 RÖGZÍTÉSI IDŐ MOZGÉRZ IDŐZÍT KI KI DÁTUM 2009 / AUG / : 30 : 00 FORMÁTUM Y / M / D év/hónap/nap TÉLI/NYÁRI IDŐSZ HALADÓ KIVÁLASZT VISSZA KÖVETK. LÉP 3) DÁTUM Aktuális dátum és idő beállítása. Alapértelmezett sorrend: év-hónap-nap-óra-perc-másodperc. 4) FORMÁTUM A következő három formátum közül választhat: Y-M-D, M-D-Y, D-M-Y. (Y=év, M=hónap, D=nap) 5) TÉLI/NYÁRI IDŐSZ - Téli/Nyári időszámítás Használja a gombokat a Téli/Nyári időszámítás beállításához. Amennyiben a kurzor a értéken van, nyomja meg az ENTER-t a további beállítások elvégzéséhez. TÉLI/NYÁRI IDŐSZ START IDŐ 4TH SUN - MAR 24 : 00 : 00 VÉGE 4TH SUN - OCT 24 : 00 : 00 ÁLLÍT 01 : 00 A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP Állítsa be a kezdő és befejezési időpontokat a Téli/Nyári időszámítás beállításához, és adja meg a korrekciót órában. A fenti példa a következőt jelenti: a megadott periódus március 4.-től (vasárnap) október 4-ig (vasárnap) tart, és a rendszer hozzáad egy órát a rendszeridőhöz. Beállítások elvégzése után nyomja meg a menü gombot ismételten a befejezési időpont létrehozásához, illetve kilépéshez. 25

26 7. HALADÓ MENÜ 7.1 Haladó MENÜ Nyomja meg a MENU gombot, majd adja meg a jelszót (alapértelmezett (0000). Mozgassa a kurzort a opciókat fogja látni. menüpontra és nyomja meg az ENTER-t. A képernyőn az alábbi HALADÓ ÁLL KAMERA MOZGÁSÉRZ RIASZTÁS HÁLÓZAT SNTP KIJELZŐ FELVÉTEL VEZÉRLÉS A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP KAMERA Ebben az almenüben olyan speciális kamera beállítások elvégzése lehetséges, mint például kamera azonosító beállítása vagy fényerő módosítása. Mozgassa a kurzort a KAMERA menüpontra és nyomja meg az ENTER-t. A képernyőn az alábbi opciókat fogja látni: KAMERA CÍM FÉNYE KONTR TELÍT SZÍNÁRNY TAK FELV CH KI CH KI CH KI CH KI CH KI CH KI CH KI CH KI A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 26

27 Beállítás közben az aktuális kamera képe látható háttérként. 1) CÍM - Elnevezés Válassza ki a megváltoztatni kívánt kamera elnevezését, majd nyomjon ENTER-t, hogy belépjen a beállításokhoz. Nevezze el mindegyik kamerát (maximum 6 karakter). Alap beállításként a kamera száma látható. 2) FÉNYE / KONTR / TELÍT / SZÍNÁRNY - Fényerő / Kontraszt / Színtelítetség / Színárnyalat Kameránként állítsa be a megfelelő értékeket. Alapértelmezett értékek: kontraszt: 98, összes többinél 128. Értékek beállítása 0~255 között lehetséges. 3) TAK - Kitakarás Rögzítés esetén a kiválasztott kamera képének kitakarása (be/ki). Amennyiben a funkció aktív a következő felirat fog megjelenni a képernyőn: COV. 4) FELV - Rögzítés A kiválasztott kamera képének kizárása vagy engedélyezése a rögzítésből. Amennyiben a funkció aktív állapotban van, a következő ikon lesz látható a kamera képén: MOZGÁSÉRZÉKELÉS Ebben az almenüben a mozgásérzékeléshez kapcsolódó funkciók beállításának elvégzésére van lehetőség. Mozgassa a kurzort a MOZGÁSÉRZÉKELÉS menüpontra és nyomja meg az ENTER gombot. Az alábbiakat fogja látni a képernyőn: MOZGÁSÉRZÉKELÉS CÍM ÉRZ TERÜLET LS SS TS RE RIASZT CH1 KI ÁLL KI CH2 KI ÁLL KI CH3 KI ÁLL KI CH4 KI ÁLL KI CH5 KI ÁLL KI CH6 KI ÁLL KI CH7 KI ÁLL KI CH8 KI ÁLL KI A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 1) CÍM - Elnevezés Kamera azonosító. 27

28 2) ÉRZ - Mozgásérzékelés Aktiválja a mozgásérzékelési funkciót a kiválasztott csatornán (be/ki). 3) TERÜLET Terület beállításához 16x12-es háló áll rendelkezésre, minden csatornán. Nyomja meg az ENTER gombot a terület beállításához. Az alábbi ábrához hasonló kép fog megjelenni a képernyőn. A piros területen nem történik mozgásérzékelés. Átlátszó területen történik érzékelés. Nyomja meg az ENTER gombot a terület kijelölésének indításához Használja a jobbra-balra gombokat ( / ) a terület szélességének megadásához. Használja a le/fel gombokat ( / )a terület magasságának megadásához Több területet is beállíthat, úgy hogy minden egyedi terület kijelölése végén nyomjon egy ENTER-t, majd a pozíciónáló gombok segítségével a következő terület széléhez pozícionálja a kurzort. Mozgás érzékelésekor a terület felett az egységek villogni fognak. 4) LS - Érzékenységi szint Két kép összehasonlításával képes a rendszer a mozgásérzékelési funkcióra. Alacsonyabb szám nagyobb érzékenységet jelent. A legnagyobb érzékenység beállítási értéke: 0, a legkisebb érzékenységé: 15, az alapérték: 7. 5) SS - Területi érzékenység Állítsa be a mozgásérzékelő mezők számát (1-99 mező). A legérzékenyebb beállítás: 0, a legkisebb érzékenység: 15, az alapbeállítás: 3 Megjegyzés: alapértelmezett 3 azt jelenti, hogy amennyiben az észlelés 3 vagy több terület egységen történik, a rendszer beindul. Értéke nem lehet nagyobb, mint a beállított célmezők száma. 28

29 6) TS - Időbeli érzékenység A rendszer beindítja a mozgásérzékelési funkciót, ha a mezők a beállított időnél hosszabb ideig van megsértve. A legmagasabb beállítási érték: 00, a legalacsonyabb pedig 15. Alapérték: 02 7) RE - Referencia szám Referencia beállítása. Alapértelmezett érték: 10. Ez azt jelenti, hogy a DVR 10 egymás utáni képet fog összehasonlítani az LS, SS és TS paramétereinek megfelelően. Minél nagyobb az érték, annál magasabb az érzékenységi szint. Legmagasabb érték: 61 8) RIASZT Riasztási bemenet Az egyes riasztási bemenetek beálítása: NO / NC / KI RIASZTÁS Figyelmeztetés beállítása különböző esetekre, mint pl. HDD megtelt. Mozgassa a kurzort az RIADÓ menüpontra és nyomja meg az ENTER gombot. Az alábbi ábra fog megjelenni a képernyőn: KÜLSŐ RIADÓ HANGJELZÉSEK BILLENTYŰ JELZŐHANG VHIÁNY JELZÉS MOZGÁS JELZÉS RIASZT JELZŐHANG HDD ZÜMMER RIASZTÁS IDŐTART RIASZTÁS HDD MAJDNEM TELE 05 A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 1) KÜLSŐ RIADÓ Külső riasztási hangjelzés Külső riasztsái bemenetről érkező jelzés esetén a belső hangjelző megszólaltatásának engedélyezése/tiltása. 2) HANGJELZÉSEK - Belső hangjelzések Hangjelzés engedélyezése vagy tiltása (be/ki) ha a belső zümmer aktív állapotban van: billentyűzet, videójel hiány, mozgásérzékelés Megjegyzés: amennyiben ez a funkció ki van kapcsolva, a 3), 4), 5) és 6) pontok is le lesznek tiltva; még akkor is, ha korábban engedélyezve voltak. 29

30 3) BILLENTYŰ JELZŐHANG - Billentyűzet hangjelzés A kezelőgombok megnyomásakor hangjelzés engedélyezése vagy tiltása (be/ki). 4) VHIÁNY JELZÉS - Videójel hiány jelzése Hangjelzés engedélyezése vagy tiltása videójel hiánykor (be/ki). 5) MOZGÁS JELZÉS - Videó mozgásérzékelő jelzése Hangjelzés engedélyezése vagy tiltása Mozgásérzékelés esetén. 6) RIASZT JELZŐHANG - Belső riasztási hangjelzés Hangjelzés engedélyezése vagy tiltása belső riasztáskor (be/ki). 7) HDD ZÜMMER HDD megtelésének előrejelzése A HDD hibajelző hangjának engedélyezése vagy tiltása (be/ki). 8) RIASZTÁS IDŐTART - Riasztási időtartam A riasztás időtartamának beállítása a Le/Fel gombokkal (5 / 10 / 20 / 40mp). 9) HDD MAJDNEM TELE Abban az esetben, ha a HDD-n levő üres hely a beállított méretre csökken, jelzést fog generálni. STATIC HÁLÓZAT Mozgassa a kurzort a HÁLÓZAT menüpontra és nyomja meg az ENTER gombot. Az alábbi ábra fog megjelenni a képernyőn: HÁLÓZAT HÁLÓZAT TÍPUSA STATIKUS IP ÁTJÁRÓ NETMASK ELSŐDLEGES DNS MÁSODLAGOS DNS PORT 0080 A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP Statikus IP cím 1) HÁLÓZAT TÍPUSA Állítsa be a hálózat típusát STATIKUS-RA, majd adja meg az összes információt a DVR-en. 2) IP / ÁTJÁRÓ / NETMASK - Hálózati információk Írja be az összes információt, amit az Internet (hálózati) szolgáltatótól kapott. 3) DNS (ELSŐDLEGES DNS / MÁSODLAGOS DNS) Írja be a DNS IP címét, amit a szolgáltatótól kapott. 30

31 4) PORT - Web port címe Értéke 1~9999 között lehet. Alapértelmezett érték: 80. Esetenként javasolt, hogy módosítsa ezt az értéket rugalmassági vagy biztonsági okokból. PPPOE Példa: HÁLÓZAT TÍPUSA STATIKUS STATIKUS IP KAPU NETMASZK ELSŐDLEGES DNS MÁSODLAGOS DNS PORT 0080 A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 5) HÁLÓZAT TÍPUSA Hálózat típusát állítsa PPOE-re 6) FELHASZN NÉV / JELSZÓ Adja meg a szolgáltatótól kapott jelszót és felhasználónevet. 7) DNS (PRIMARY DNS / SECONDARY DNS) Írja be a DNS IP címét, amit a szolgáltatótól kapott. 8) PORT - Web port címe Értéke 1~9999 között lehet. Alapértelmezett érték: 80. Esetenként javasolt, hogy módosítsa ezt az értéket rugalmassági vagy biztonsági okokból. Példa: HÁLÓZAT TÍPUSA FELHASZN NÉV JELSZÓ PPPOE PPPOE ÜRES ÜRES IP ÁTJÁRÓ NETMASK ELSŐDLEGES DNS MÁSODLAGOS DNS PORT 0080 A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 31

32 DHCP Megjegyzés: A PPPoE funkció használatához szerezze be a szolgáltatótól jelszót és 9) HÁLÓZAT TÍPUSA felhasználónevet, illetve DDNS hozzáférést, ami megfelel egy bizonyos Host név dinamikus IP címével. A PPPoE beállításokhoz tekintse át a Hálózat (NETWORK) részt. DDNS beállításokhoz pedig tekintse át a DDNS részt. Állítsa be a hálózat típusát DHCP-re 10) ELSŐDLEGES DNS / MÁSODLAGOS DNS Írja be a szolgáltatótól kapott IP címet. 11) PORT Web port címe Értéke 1~9999 között lehet. Alapértelmezett érték: 80. Esetenként javasolt, hogy módosítsa ezt az értéket rugalmassági vagy biztonsági okokból. Példa: DHCP HÁLÓZAT TÍPUSA DHCP IP KAPU NETMASK ELSŐDLEGES DNS MÁSODLAGOS DNS PORT 0080 A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP Megjegyzés: Router támogatása szükséges a DHCP funkcióhoz, illetve kábeles modemre van szükség DHCP szolgáltatással és DDNS hozzáféréshez, ahhoz, hogy a funkció megfelelően működjön SNTP A menüpontban lehetőség van a DVR rendszeridejének szinkronizálására a hálózaton keresztül egy ún. időszerverrel (NTP). A funkció engedélyezése előtt csatlakoztassa a rögzítőt az internetre. SNTP GMT (GMT+08:00) TAIPEI NTP SERVER tock.stdtime.gov.tw SYNC PERIOD KI A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 32

33 1) GMT GMT időzóna Állítsa be a greenwichi időzónától való eltérés idejét 2) NTP SERVER Állítsa be a az alkalmazandó NTP szerver elérését 3) SYNC PERIOD Frissítési periódus Állítsa be a frissítési periódust: NAPI / KI KIJELZŐ A képernyőn megjelenő OSD jelzések beállítására van lehetőség ebben a menüpontban. Mozgassa a kurzort a KIJELZŐ menüpontra és nyomja meg az ENTER gombot. Az alábbi ábra fog megjelenni a képernyőn: KIJELZŐ VÁLTOTT SOROS OSZTOTT KÉP LÉPTETÉSI IDŐ 03 LÉPTETÉSI IDŐ 03 VGA KIMENET DISPLAY COVERT 1024X768 A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 1) VÁLTOTT SOROS Funkció engedélyezése vagy tiltása (be/ki) Megjegyzés: amennyiben a rögzítési képméret KERET (FRAME) javasoljuk, hogy kapcsolja be, CIF esetén viszont kapcsolja ki ezt a funkciót. 2) OSZTOTT KÉP LÉPTETÉSI IDŐ 4-es képosztású léptetett megjelenítés léptetési ideje. 3) LÉPTETÉSI IDŐ Teljes képernyős megjelenítés esetén a léptetési idő beállítása 3 / 5 / 10 / 15 mp. 4) VGA KIMENET A VGA kimenet felbontásának beállítása: 800 x x 768 (alapértelmezett) 1280 x x x x x

34 5) DISPLAY COVERT Kitakarás kijelzése A KAMERA menüpontban az egyes kamerákra beállított takarás (TAK) tényének kijelzése engedélyezhető vagy tiltható le. Engedélyezés esetén TAK felirat jelenik meg a kép helyén, tiltás esetén nincs jelzés FELVÉTEL Megjegyzés: Ne változtassa meg a DVR rendszeridejét a rögzítés megkezdése után. Ellenkező esetben, az indexállományokban hiba keletkezik, mely nem teszi lehetővé a visszakeresést. Amennyiben mégis szükséges átálllítani, előtte javasolt a rögzítés leálllítása és a HDD törlése. A rögzítési paraméterek beállításához, mozgassa a kurzort a FELVÉTEL menüpontra és nyomja meg az ENTER gombot. Az alábbi ábra fog megjelenni a képernyőn: FELVÉTEL KÉZI FELV ESEMÉNY FELV AKTIVÁLÁSA IDŐZÍTETT FELV ESEMÉNY RÖGZ IPS 120 IDŐZÍTETT RÖGZ IPS 120 FELÜLÍRÁS EVENT RECORD ALL CHANELS A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 1) KÉZI FELV - Kézi rögzítés engedélyezése Manuális rögzítési funkció engedélyezése vagy tiltása (be/ki) 2) ESEMÉNY FELV AKTIVÁLÁSA Eseményvezérelt rögzítési funkció engedélyezése vagy tiltása (be/ki) 3) IDŐZÍTETT FELV Időzített rögzítés engedélyezése vagy tiltása (be/ki) 4) ESEMÉNY RÖGZ IPS - Eseményvezérelt rögzítési képsűrűség Válassza ki az eseményvezérelt rögzítés képsűrűségét (Eseményvezérelt rögzítés riasztás vagy mozgás által indított rögzítést jelent.) Az alábbi opciók kiválasztása lehetséges: PAL IPS KERET 6, 12, 25, 50 MEZŐ (2CIF) 12, 25, 50, 100 CIF 25, 50, 100,

35 5) IDŐZÍTETT RÖGZ IPS - Időzített rögzítési képsűrűség Válassza ki az időzített rögzítési képsűrűséget. Az alábbi opciók kiválasztása lehetséges: PAL IPS 6) FELÜLÍRÁS FRAME 6, 12, 25, 50 MEZŐ (2CIF) 12, 25, 50, 100 CIF 25, 50, 100, 200 Abban az esetben, ha az opció engedélyezve van, akkor a felvételek közül a legrégebbi 5GB-i felvétel nem lesz már elérhető és a rendszer automatikusan felül fogja írni, amennyiben 5GB alá csökken a szabad tárkapacitás. 7) EVENT RECORD ALL CHANNELS Riasztás és mozgásérzékelés esetén kikapcsolt állapotban csak az adott, ekapcsolt állapotban viszont minden kameráról készül felvétel VEZÉRLÉS A PTZ vezérlési paraméterek beállításához, mozgassa a kurzort a VEZÉRLÉS menüpontra és nyomja meg az ENTER gombot. Az alábbi ábra fog megjelenni a képernyőn: VEZÉRLÉS CÍM ESZKÖZ ID PROTOKOL ÁTVITELI SESSÉG CH1 PTZ 000 NORMAL 2400 CH2 CAMERA 000 NORMAL 2400 CH3 CAMERA 000 NORMAL 2400 CH4 CAMERA 000 NORMAL 2400 CH5 PTZ 000 NORMAL 2400 CH6 CAMERA 000 NORMAL 2400 CH7 CAMERA 000 NORMAL 2400 CH8 CAMERA 000 NORMAL 2400 A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 1) CÍM A kamera elnevezése 2) ESZKÖZ Vezérelhető kamera esetén állítsa PTZ értékre 3) ID Állítsa be a vezérelni kívánt kamera azonosítóját 35

36 4) PROTOKOL Állítsa be a vezérelni kívánt kamera protokolját: (NORMAL / P-P (PELCO-P) / P-D(PELCO-D)) 5) ÁTVITELI SESSÉG Űllítsa be a vezérelni kívánt kamera vezérléséhez szükséges átviteli sebességet / 4800 / 9600 / / / RENDSZER Nyomja meg a MENU gombot, majd adja meg a jelszót (alapértelmezett (0000). Mozgassa a kurzort a menüpontra és nyomja meg az ENTER-t. A képernyőn az alábbi opciókat fogja látni. RENDSZER SOROS PORT RS485 BAUD 2400 HOST ID 0 JELSZÓ XXXX GYÁRI ÁLL VISSZAÁLL VISSZAÁLLÍT HDD TÖRLÉS HDD-MASTER-1 FRISSÍT INDÍT RETR KÉSLELTETÉS 05 AUTO BILLENTYŰZÁR MP SOHA NYELV MAGYAR VIDEÓ FORMÁTUM PAL VERZIÓ A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 1) SOROS PORT - SOROS kapcsolat protokollja: Nyomja meg az ENTER -t vagy használja a + - gombokat a DVR vezérlő soros protokoll típusának beállításához (RS-485,RS-232). 2) BAUD RATE ÁTVITELI SESSÉG: Nyomja meg az ENTER -t vagy használja a + - gombokat a DVR soros port átviteli sebességének beállításához. (2400, 9600, 19200, 57600). 3) HOST ID ID AZONOSÍTÓ: Nyomja meg az ENTER -t vagy használja a + - gombokat a DVR azonosítójának beállításához (0 ~ 255). 4) JELSZÓ - Jelszó beállítása Az Admin szintű jelszó beállítása 36

37 5) GYÁRI ÁLL VISSZAÁLL - Alapértelmezett beállítások visszaállítása Nyomja meg az ENTER gombot, majd válassza a IGEN opciót az alapértelmezett beállítások visszaállításához, vagy VÁLASSZA a NEM opciót a kilépéshez (változás nélkül). 6) HDD TÖRLÉS Válassza ki a HDD-t, majd nyomja meg az ENTER gombot. A törléshez válassza az IGEN opciót, vagy a kilépéshez a NEM opciót. 7) FRISSÍT - Firmware / OSD frissítése Ez a funkció nem elérhető. 8) RETR KÉSLELTETÉS Eseményvezérelt távoli rögzítés Állítsa be a RETR funkció aktiválási idejét (3, 5, 10 percre a beállítások megerősítése után). A funkció aktiválásához nyomja meg a RETR gombot a távirányítón. A képernyőn meg fog jelenni a ikon mutatva a funkció készenléti állapotát. Aktív állapotban pirosra vált:. Kikapcsoláshoz nyomja meg bármelyik gombot a távirányítón (kivéve: POWER), majd a megjelenő ablakban adja meg a jelszót. 9) AUTO BILLENTYŰZÁR MP - Automatikus billentyűzár Adja meg, hogy mennyi idő után aktiválódjon a funkció (SOHA, 10 / 30 / 60 (perc) 10) NYELV - OSD nyelve Válassza ki az OSD nyelvét 11) VIDEÓ FORMÁTUM - jelrendszer Az aktuális videó jelrendszer megjelenítése 12) VERZIÓ A DVR belső szoftverének verziószáma 7.3 ESEMÉNY INFÓ Nyomja meg a MENU gombot, majd adja meg a jelszót (alapértelmezett (0000). Mozgassa a kurzort a opciókat fogja látni. menüpontra és nyomja meg az ENTER-t. A képernyőn az alábbi 37

38 ESEMÉNY INFÓ GYORSKERESÉS ESEMÉNY KERESÉS HDD INFÓ ESEMÉNYNAPLÓ A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP GYORSKERESÉS Események keresése idő megadásával és közvetlen lejátszása. Mozgassa a kurzort a GYORSKERSÉS menüpontra és nyomja meg az ENTER gombot. Az alábbi ábra fog megjelenni: IDŐ KERESÉS DÁTUM KERESÉS 2009 / JUN / : 48 : 00 HDD ÖSSZES HDD INDÍT A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 1) DÁTUM KERESÉS Adjon meg egy idő, melyre szeretné a keresést indítani: (év/hónap/nap/óra/perc) 2) HDD - HDD kiválasztása 3) INDÍT Mozgassa a kurzort, az INDÍT menüpontra és nyomja meg az ENTER-t a rögzített fájl kereséséhez és a találatok közvetlen lejátszásához. A keresés ideje akár 1-2 percig is eltarhat. Ez idő alatt a kezelőszervek letiltásra kerülnek (csak a billentyűzet jelzőhang működik). 38

39 7.3.2 ESEMÉNYKERESÉS ESEMÉNY KERESÉS DÁTUM KERESÉS 2009 / JUN / : 48 : 00 CSATORNA 01 ELJÁRÁS MOZGÁS KERESÉS HDD ÖSSZES HDD INDÍT A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 1) DÁTUM KERESÉS Adjon meg egy idő, melyre szeretné a keresést indítani: (év/hónap/nap/óra/perc) 2) CSATORNA Adja meg, hogy melyik csatornára vonatkozóan szeretne keresni 3) ELJÁRÁS Adja meg, hogy milyen eseménytípusra szeretne keresni a beállított csatornán (MOZGÁS / RIASZTÁS) 4) HDD - HDD kiválasztása 5) INDÍT Mozgassa a kurzort a INDÍT menüpontra és nyomja meg az ENTER-t a rögzített fájl kereséséhez és a találatok közvetlen lejátszásához. A keresés ideje akár 1-2 percig is eltarhat. Ez idő alatt a kezelőszervek letiltásra kerülnek (csak a billentyűzet jelzőhang működik) HDD INFÓ Csatlakoztatott HDD hátralevő kapacitásának megjelenítése. HDD INFO HDD AZON HDD MÉRET (GB) HDD AZON HDD MÉRET (GB) HDD MASTER HDD SLAVE 1 NINCS HDD HDD MASTER 2 NINCS HDD HDD SLAVE 2 NINCS HDD A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 39

40 7.3.4 ESEMÉNYNAPLÓ Eseménynapló információinak megjelenítése (esemény típusa, idő, kamera) vagy a bejegyzések teljes törlése Mozgassa a kurzort az ESEMÉNYNAPLÓ menüpontra és nyomja meg az ENTER gombot. Az alábbi ábrához hasonló fog megjelenni a képernyőn: ESEMÉNYNAPLÓ ESEMÉNY IDŐ MEGJEGY LAN JELENT 2009 / 09 / 30 20:27:49 VHIÁNY 2009 / 09 / 30 20:05:05 01 VHIÁNY 2009 / 09 / 30 20:00:11 02 BILLZÁR NYIT 2009 / 09 / 30 16:00:08 VHIÁNY 2009 / 09 / 30 15:09:32 04 VHIÁNY 2009 / 09 / 30 11:00:08 01 BILLZÁR 2009 / 09 / 30 10:27:33 TÁPFESZ KI 2009 / 09 / 30 08:05:55 TÁPFESZ 2009 / 09 / 30 08:05:26 04 VHIÁNY 2009 / 09 / 30 08:00:22 01 ELŐZŐ KÖV TÖRÖL A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 7.4 BIZT MENTÉS A mentett felvételek közvetlenül lejátszhatók a kliens programmal, vagy AVI fájlba történő konvertálás után bármilyen lejátszó programmal. Megjegyzés: audió és videó felvétel együttes mentése előtt győződjön meg róla, hogy van-e kamera csatlakoztatva az audiót támogató bemenetre és van felvétel az adott csatornán. Mozgassa a kurzort a menüpontra és nyomjon ENTER-t 40

41 USB BIZT MENT BIZT MENTÉS A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP USB-re történő mentés előtt ellenőrizze a következőket: 1) A DVR támogatja az USB memóriát. Amennyiben nem, akkor a következő üzenet fog megjelenni: USB ERROR (USB hiba). Kompatibilis USB memóriák típusának listájához tekintse át a 2-es mellékletet. 2) A memória formátumának FAT32-nek kell lennie. Ha nem így van, akkor számítógép segítségével formatálja. 3) Ne legyen semmilyen adat a meghajtón. Ajánlott, hogy töröljön minden adatot a meghajtóról, mielőtt elkezdené a kimentést. Megjegyzés: USB memóriára történő mentés közben az OSD felület és a hálózati mentés funkció nem elérhető Megjegyzés: Egyszerre max. 2GB mennyiségű adat menthető ki. Nagyobb terjedelem esetén több kiseb lépésben álítsa be a mentési feltételeket. Mozgassa a kurzort az USB BIZT MENT menüpontra és nyomja meg az ENTER gombot. Az alábbi ábrához hasonló képet fogja látni: USB BIZT MENT START IDŐ 2009 / 08 / 31 13:00:05 VÉGE 2009 / 08 / 31 13:10:05 ÜRES HELY MB CSATORNA HDD AZON ÖSSZES HDD INDÍT A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 41

42 1) START IDŐ - Kezdő időpont Adja meg a kezdeti időpontot a kimentéshez 2) VÉGE - Befejező időpont Adja meg a befejező időpontot a kimentéshez 3) ÜRES HELY - Rendelkezésre álló üres hely Behelyezett USB memória rendelkezésre álló kapacitásának megjelenítése 4) CSATORNA Kamerák kiválasztása az ENTER gomb megnyomásával. Szimbólum megváltozik a csatorna száma előtt. azt jelenti, hogy a kamera ki van jelölve a letöltéshez, nincs kijelölve. 5) HDD AZON 6) INDÍT Nyomja meg azt ENTER gombot a kimentés indításához az USB memóriára. Megjegyzés: hanggal együtt történő rögzítéshez csatlakoztasson olyan kamerát a rendszerhez, mely rendelkezik audió funkcióval. A rögzítésre került hang csak a hozzá tartozó kamera képével együtt menthető. 42

43 8. Távoli hozzáférés DVR üzemeltetése távolról a VideoViewer program, IE böngésző vagy APPLE QuickTime Player segítségével. 8.1 VideoViewer kliens program Telepítés és hálózati csatlakozás 1) Szoftver telepítése Helyezze a CD-t a meghajtóba. A megjelenő ablakban válassza ki a Licensed Software AP (Program telepítése CD-ről) vagy a Download Latest Version (Legújabb verzió letöltése) menüpontos. Ez utóbbi esetben Internet kapcsolat esetén automatikusan letöltődik és elindul a telepítése a legfrissebb kliens programnak. Telepítés után a következő parancsikon fog megjelenni az asztalon: 2) Hálózati csatlakozás Helyi csatlakozás LAN-on keresztül 3) Csatlakoztassa a DVR-t a számítógéphez LAN hálózati kábellel. Alapértelmezett DVR IP cím a következő: , illetve az alapértelmezett felhasználónév és jelszó: admin/admin 4) Állítsa a számítógép IP címét a következőre: XXX (1~255, kivéve 10) annak érdekében, hogy a számítógép és a DVR ugyanazon a domain néven legyen. 43

44 5) Kattintson az ikonra:, és lépjen be a VideoViewer programba. Alapértelmezettként a címjegyzék (ADDRESS BOOK) panel fog megjelenni a vezérlőpanel jobb oldalán 6) Kattintson erre az ikonra: majd a Hozzáadás ikonra:, ezután adja meg az IP címet, a felhasználói nevet és jelszót, valamint a csatlakoztatni kívánt DVR port számát. Amennyiben nem ismert az IP cím és port szám, kattintson a következő ikonra: (Keresés), majd a (Frissítés) ikonra az elérhető IP címek listázásához, melyek ugyanazzal a domain névvel rendelkeznek, mint a számítógép. A talált címek hozzáadása a következő gombbal: (Hozzáadás) lehetséges. A részletesebb leírást a fejezetben talál. 7) Kattintson kétszer a beírt IP címre a belépéshez. Belépéskor az Esemény napló (EVENT) fog megjelenni alapértelmezettként. Távoli hozzáférés Interneten keresztül a) Kattintson a következő ikonra:, a programba való belépéshez. Alapértelmezett beállításként a címjegyzék (ADDRESS BOOK) panel fog megjelenni a vezérlőpanel jobb oldalán. b) Kattintson az ikonra (Címjegyzék) (Hozzáadás). Írja be DVR IP címét, felhasználónevet, jelszót és a port számát, melyhez csatlakozni szeretne. Alapértelmezett DVR értékek: IP cím Felhasználó név admin Jelszó admin Port

45 Vagy: Kattintson a következő ikonra (Keresés) (Frissítés) az IP címek listázásához. A listázott címeket a következő gombbal lehet hozzáadni a címjegyzékhez: (Hozzáadás Vezérlőpult címjegyzékhez). A részletesebb leírást a fejezetben talál c) Kattintson a címjegyzékbe beírt IP címre a belépéshez. Az eseménynapló fog megjelenni alapértelmezettként. ablak jelenik meg. A programmal történő csatlakozás után az egyszerűsített megjelenítő Egyszerűsített megjelenítés 45

46 Teljes megjelenítés A gombra kattintva megjelenik a teljes képernyős kezelőfelület: 46

47 Főbb funkciógombok Ikonok Egysz. megj. Teljes megj. Funkció Címjegyzék Leírás Kattintson az ikonra a címjegyzék megnyitásához. Lehetőség van az egyes bejegyzések szerkesztésére, törlésére. Remote Config DVR paramétereinek beállítása Általános beállítások Record Setting Custom Setting Hálózaton keresztüli rögzítés beállítása. A kezelőfelület nyelvezetének beállítása (program újraindítást igényel). / / Eseménynapló Rögzítés / Rögzítés leállítása Pillanatkép Információ DVR vezérlőpult Az ikonra kattintással megtekintheti a program eseménynaplójának bejegyzéseit, a rögzítési eseményeket. Dátum alapján végezhet keresést vagy az egyes bejegyzésekre kattintva, elindíthatja a felvétel lejátszását. Kattintson az ikonra a hálózati rögzítés indításához / leállításához Kattintson az ikonra a kijelölt DVR megjelenített képének mentéséhez a beállított helyre. A kiválasztott DVR hálózati információinak megjelenítése. DVR vezérlőpult megjelenítése. A megjelenő ablakban az adott DVR-en, az adott jogosultsággal elérhető funkciók nyomógombjai lesznek aktívak. DVR-ek váltása Az egyes megjelenített képek közötti váltáshoz kattinson a megfelelő fülre az ablak alján. Live1: Bejelentkezés után ezzel a gombbal lehet élőképes megjelenítésre kapcsolni. Play1: Videó kiválasztása után ezzel a gombbal lehet azt lejátszani. Download: kiválasztott videó letöltése Hangerő Audió csatorna tiltása/engedélyezése ill. a hangerő beállítása (ha a DVR támogatja) 47

48 8.1.3 Program használata Rögzítés Különböző események hatására lehetőség van a felvételek rögzítésére, a DVR-rel párhuzamosan, a kliens programot futtató számítógépen is. A beállításhoz kattintson a vagy a ikonra, majd a (Record Settings) ikonra és lépjen be a rögzítési beállításokhoz. Jelölje ki a kívánt rögzítési módokat és kattintson duplán a VIDEO PATH cellára, a fájlok mentési útvonalának megadásához. Rögzítés típusa: Manual / Schedule / Motion / Alarm Kézi / Ütemezett / Mozgás / Riasztás (CPD540-nél nem működik) Hard Disk Overwrite: HDD felülírás engedélyezése Prev/Post Event Record Time: esemény előtti / utánni rögzítés idejének megadása Record Time Range: Weekly / Custom (Heti / Egyedi időzítés) Heti bontásban a hét minden napjára megadható, hogy milyen rögzítési módok érvényesek. Egyedi időzítés esetén az egyes felvételi módokat konkrét időközökre lehet beállítani. Amennyiben a MANUAL (kézi) opció ki van jelölve, kattintson a vagy ikonra a manuális rögzítés azonnali indításához. A fájlok a megadott helyre kerülnek mentésre. A jobb felső sarokban a REC felirat fog látszani. 48

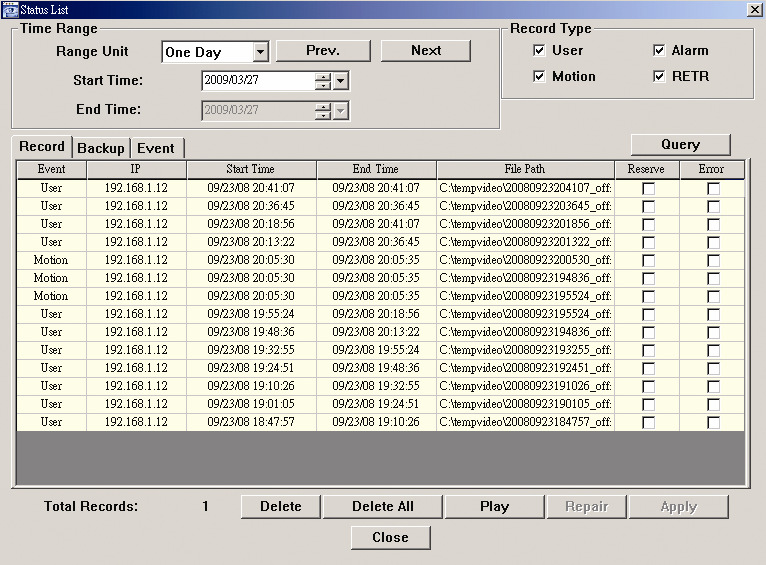

49 Amennyiben MOTION (Mozgásérzékelés) és/vagy ALARM (Riasztás) opciók vannak bejelölve, akkor az esemény bekövetkeztekor a rögzítés azonnal megkezdődik a PC-n is. A fájlok a megadott helyre kerülnek mentésre Visszajátszás Rögzített fájlok lejátszásához kattintson a vagy a ikonra, majd kattintson a RECORD vagy DOWNLOAD fülre. Alapértelmezett beállításként az összes rögzített fájl listázásra kerül. A keresés gyorsításához rendezze a bejegyzéseket. Rögzített fájl azonnali lejátszásához válasszon ki egy bejegyzést a listáról és kattintson a PLAY gombra vagy kattintson duplán a kiválasztott bejegyzésre. Ezután az alábbi ábrához hasonló vezérlőpanel fog megjelenni a fő vezérlőpanel alatt. Megjegyzés: A rögzített felvételek lejátszásakor az élőképes fülön (LIVE) csak osztott képernyős megjelenítésre van lehetőség. 49
