1 BAXI ÉS ATLANTIC HŐSZIVATTYÚK

2 Több, mint 20 éve a magyar piacon, 100%-ban magyar tulajdonosi körrel üzlet országszerte - jelentős logisztikai háttér - számos viszonteladó - széles termékpaletta

3 A HŐSZIVATTYÚKRÓL ÁLTALÁBAN

4 LEVEGŐ-VÍZ HŐSZIVATTYÚK ALKALMAZÁSA Fűtési és hűtési igény Földgáz alapú fűtés hiánya Napelemes rendszer kiépítése Energetikai szempontok megújuló energia részaránya

5 HŐSZIVATTYÚ KIVÁLASZTÁSA

6 HŐSZIVATTYÚ KIVÁLASZTÁSA Amit mindenképpen meg kell határoznunk Hőszükséglet Nyári hőterhelés, hűtési igény Milyen a szekunder gépészet? Tervezési hőfoklépcsők Melegvíz igény, mekkora az 1 órai csúcs? Egyéb funkciók: medence? más hőtermelők?

7 1925 Smalteria Metallurgica Veneta 1977 Elkészül az első gázkazán 1999 Baxi Group 2009 A Baxi a BDR Thermea csoport része

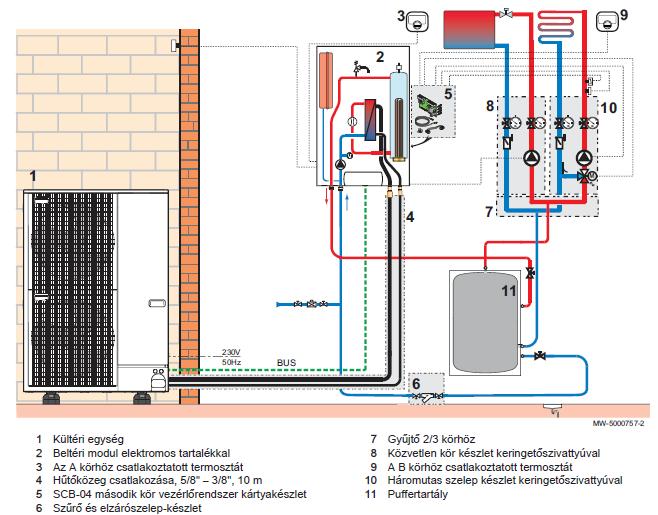

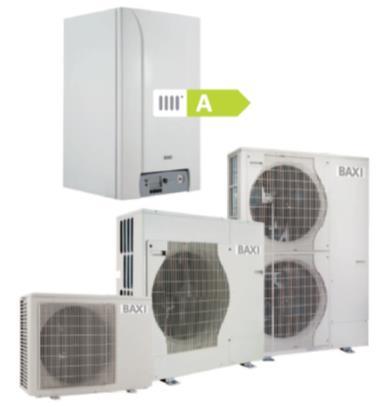

8 BAXI LEVEGŐ-VÍZ HŐSZIVATTYÚK SPLIT RENDSZERŰ: PBS-i WH2 sorozat PBS-i FS2 sorozat MONOBLOKK RENDSZERŰ: PBM-i sorozat

9 BAXI LEVEGŐ-VÍZ HŐSZIVATTYÚK PBS-I WH2 sorozat EGYFÁZISÚ MR H TR E(M) (TR) KAZÁNNAL ÖSSZEKAPCSOLHATÓ ELEKTROMOS KIEGÉSZÍTŐ FŰTÉS HÁROM FÁZISÚ

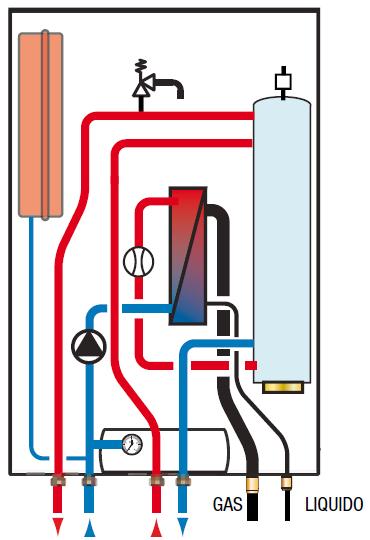

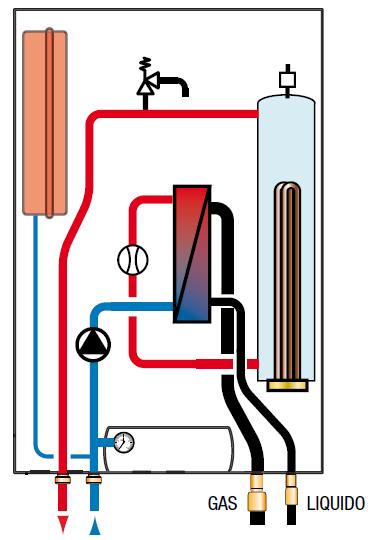

10 BAXI LEVEGŐ-VÍZ HŐSZIVATTYÚK E Bizt.szelep 3 bar Tág.tart. 8 l Áramlás érz. Légtelenítő Hidraulikus váltó Hőcserélő Külső hőm.érz. ErP Sziv. Rendszer Hősziv. Foly.

11 BAXI LEVEGŐ-VÍZ HŐSZIVATTYÚK H Bizt.szelep 3 bar Tág.tart. 8 l Áramlás érz. Légtelenítő Hidraulikus váltó Hőcserélő Külső hőm.érz. ErP Sziv. Rendszer Kazán Hősziv. Foly.

12 BAXI LEVEGŐ-VÍZ HŐSZIVATTYÚK

13 BAXI LEVEGŐ-VÍZ HŐSZIVATTYÚK

14 BAXI LEVEGŐ-VÍZ HŐSZIVATTYÚK

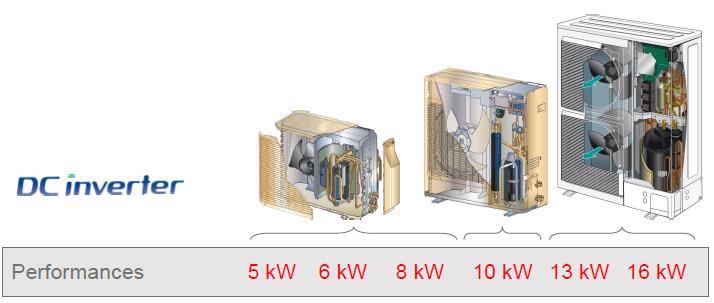

15 BAXI LEVEGŐ-VÍZ HŐSZIVATTYÚK PBS-i 4.5 MR PBS-i 6 MR PBS-i 8 MR PBS-i 11 MR/TR PBS-i 16 MR/TR

16 BAXI LEVEGŐ-VÍZ HŐSZIVATTYÚK

17 BAXI LEVEGŐ-VÍZ HŐSZIVATTYÚK

18 BAXI LEVEGŐ-VÍZ HŐSZIVATTYÚK

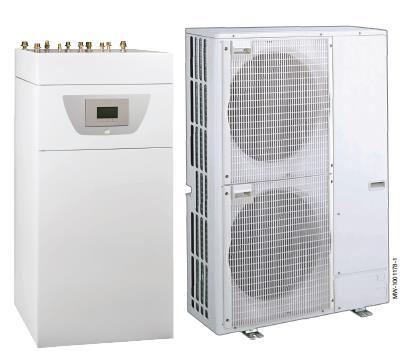

19 BAXI LEVEGŐ-VÍZ HŐSZIVATTYÚK PBS-I FS2 sorozat EGYFÁZISÚ MR H TR E(M) (TR) KAZÁNNAL ÖSSZEKAPCSOLHATÓ ELEKTROMOS KIEGÉSZÍTŐ FŰTÉS HÁROM FÁZISÚ

20 BAXI LEVEGŐ-VÍZ HŐSZIVATTYÚK

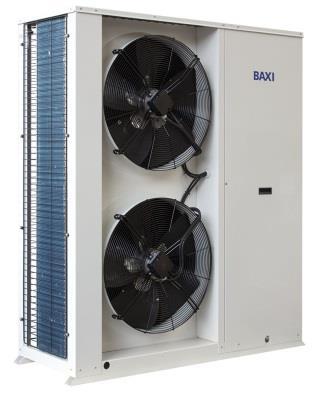

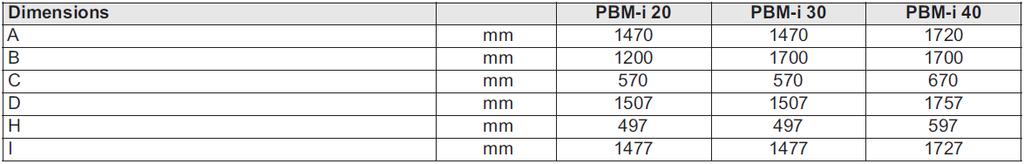

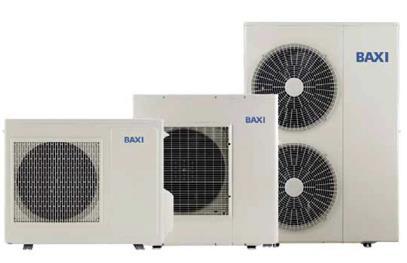

21 BAXI LEVEGŐ-VÍZ HŐSZIVATTYÚK MONOBLOKK RENDSZERŰ: PBM-i sorozat

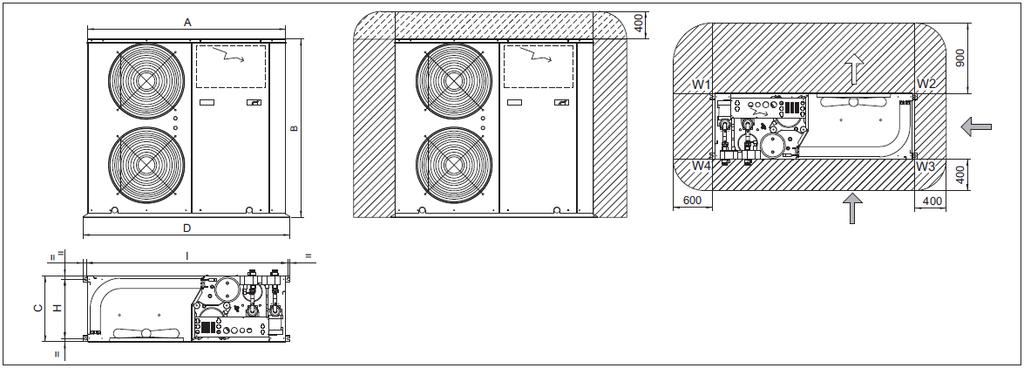

22 BAXI LEVEGŐ-VÍZ HŐSZIVATTYÚK MONOBLOKK RENDSZERŰ: PBM-i sorozat Factory connections Installer connections UTILITY RETURN UTILITY OUTLET 1 Pressure Gauge 2 Anti-vibration joint 3 Check valve 4 Calibration valve 5. Flow switch 6. Thermometer 7. Pump 8. Safety valve 9. Expansion vessel 10. Filter 11. Fill/drain valve 12. Temperature sensor 13. Differential pressure switch 14. Drain/chemical flush valve 15. Air purge valve

23 Tartozékok Vezérlőegység Th-Tune LSP Kötelezően telepítendő Alternatíva: Szerviz billentyűzet pgd1 Szerviz billentyűzet pgd1 Vezérlőkábel 3 m LNP A Kötelezően telepítendő Alternatíva: Vezérlőegység Th-Tune Kötelezően telepítendő Szerviz billentyűzet pgd1 alkalmazásakor Külső hőmérsékletérzékelő LNP PBM KA00050 PBM-i Kötelezően telepítendő

24 Tartozékok DHW/storage tank temperature sensor LNP Kötelezően telepítendő Vízszűrő LNP G 2 ʺ - PBM-i Kötelezően telepítendő Áramláskapcsoló " Kötelezően telepítendő Bővítő modul LNP RS485 kieg. kártya LNP

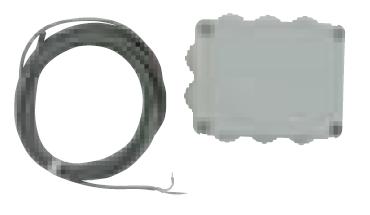

25 Tartozékok Anti-vibrációs alapszerelvény LNP PBM 15 LNP PBM 25/38 & PBM-i Háromjáratú HMVváltószelep LNP G 1 ¼ ʺ Kondenzátum tálca LNP PBM-i 20/30 LNP PBM-i 40 Fűtőkábel kond.tálcához Elektromos főtőpanel LNP LNP kw 230V LNP kw 400V LNP kw 400V LNP kw 400V

26

27

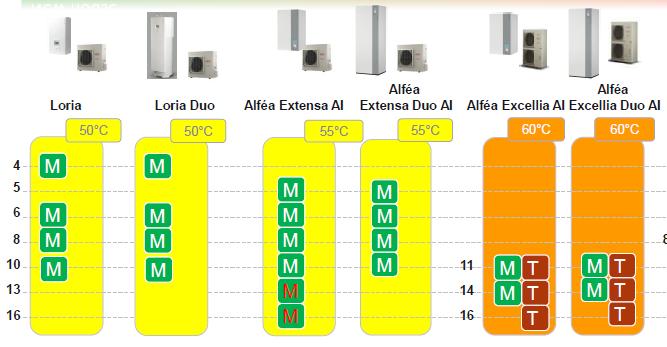

28 ATLANTIC LEVEGŐ-VÍZ HŐSZIVATTYÚK

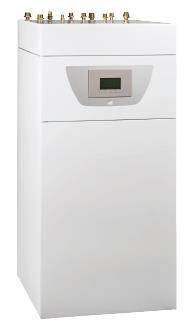

29 ATLANTIC LEVEGŐ-VÍZ HŐSZIVATTYÚK Elektromos fűtőpatron Megújult külső design Koaxiális hőcserélő Biztonsági szelep Tágulási tartály Keringtető szivattyú Navistem 400S felhasználói felület ALFEA BELTÉRI EGYSÉG

30 ATLANTIC LEVEGŐ-VÍZ HŐSZIVATTYÚK Koaxiális hőcserélő Elektromos fűtőpatron Navistem 400S felhasználói felület Biztonsági szelep Keringtető szivattyú Tágulási tartály Megújult külső design 190 l-es zománcozott HMV tároló, megerősített szideteléssel Tároló védelem ALFEA DUO BELTÉRI EGYSÉG

31 ATLANTIC LEVEGŐ-VÍZ HŐSZIVATTYÚK Szabadalmaztatott koaxiális hőcserélő technológia új hidraulikus kialakítás cső a csőben a hőcserélő egy puffertartályba merül magasabb teljesítmény kevésbé érzékeny a szennyeződésekre megbízható és hatékony működés

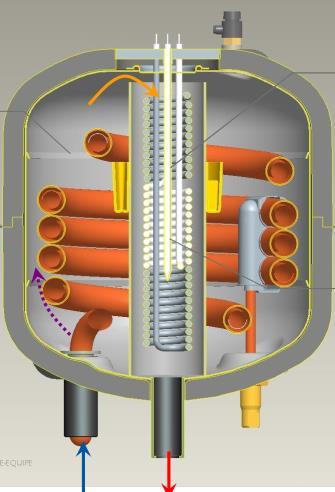

32 koaxiális hőcserélő Villamos kiegészítő 3 vagy 6 kw koaxiális hőcserélő Elsődleges hőátadás termikus Másodlagos hőátadás villamos Fűtési visszatérő Fűtési előremenő Kalorikus csatlakozás

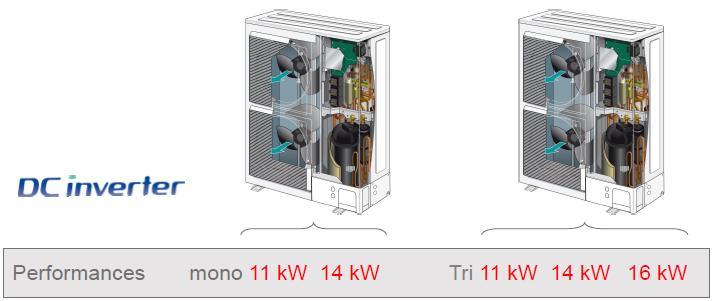

33 ATLANTIC LEVEGŐ-VÍZ HŐSZIVATTYÚK EXTENSA Működési tartomány: -20 / +35 C (fűtés) +8 / +43 C (hűtés)

34 ATLANTIC LEVEGŐ-VÍZ HŐSZIVATTYÚK EXCELLIA Működési tartomány: -25 / +35 C (fűtés) +8 / +43 C (hűtés)

35 Modulációs szobatermosztát Navilink A Navilink A75/

36 1 zóna szabályzása Navilink A59 OR Navilink A75 / A78 1) Activate the room sensor 2) Validate on Navistem 400S 3) Automatic validation Alféa Extensa

37 2 zóna szabályzása Navilink A59 v. Navilink A75 / A78 Navilink A59. Navilink A75 / A78

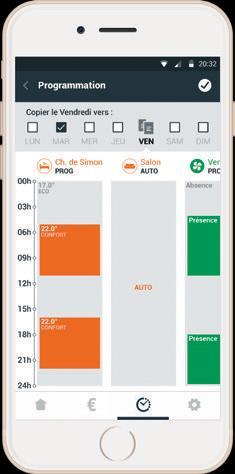

38 Cozytouch csatlakoztatása Navilink A59 v. Navilink A75 / A78

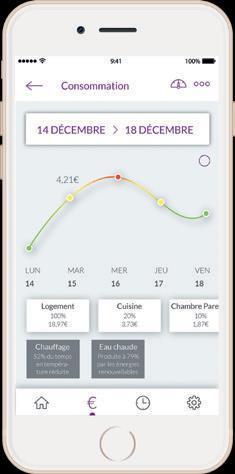

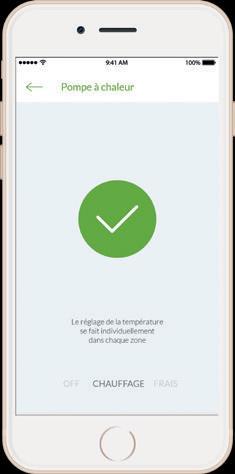

39 Cozytouch csatlakoztatása

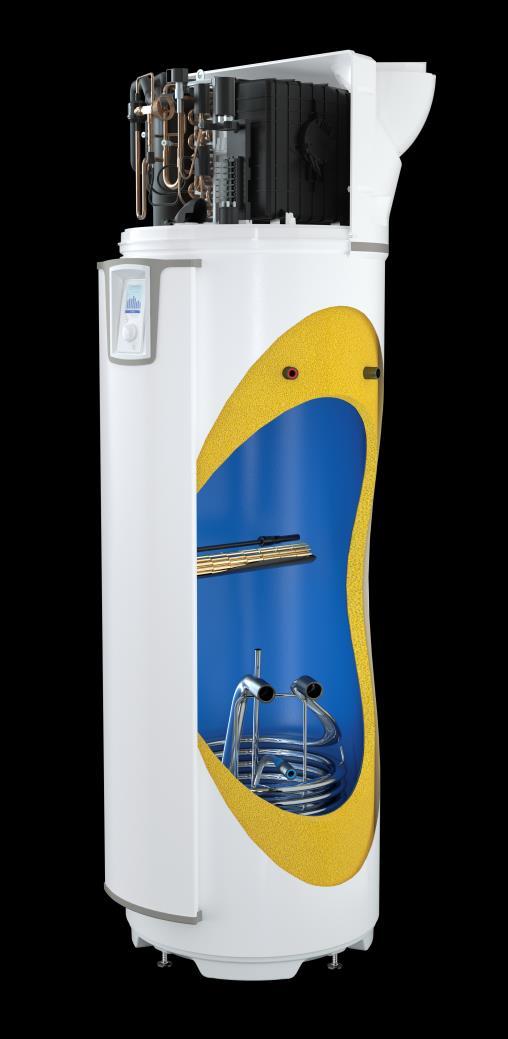

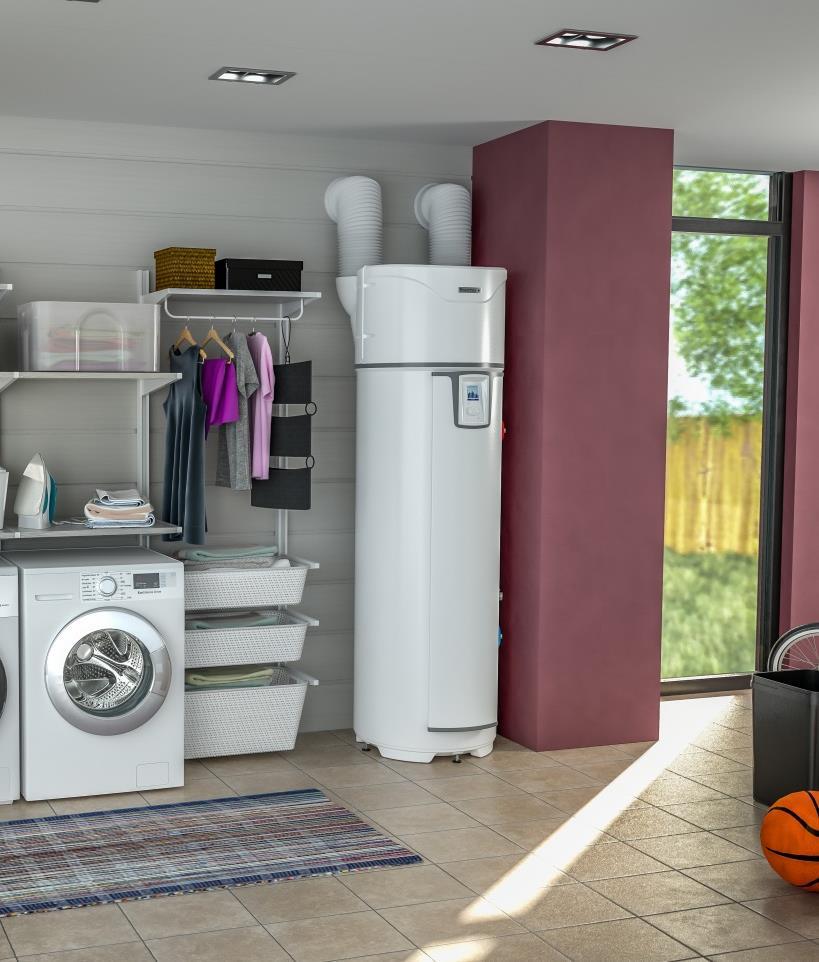

40 ATLANTIC LEVEGŐ-VÍZ HŐSZIVATTYÚK EXPLORER

41 FENNTARTHATÓSÁG ÉS KÖRNYEZETTUDATOSSÁG Gázkazánok: - Az energiahordozó (földgáz) lehető leghatékonyabb felhasználása Kizárólag kondenzációs BAXI földgáz üzemű kazánok forgalmazása Szezonális helyiségfűtési hatásfok legalább 92% - Kibocsátási értékek minimalizálása szeptember 26.-tól NOx kibocsátás 56 mg/kwh alatt A BAXI készülékek a határérték legfeljebb 50%-át érik el

42 FENNTARTHATÓSÁG ÉS KÖRNYEZETTUDATOSSÁG Gázkazánok és hőszivattyúk: - A hőleadói oldal komfortos szabályzásával a működési idő és teljesítmény optimalizálása Időjáráskövető szabályzás Eltérő hőigénnyel rendelkező körök szétválasztása és független szabályzása Helyiségenkénti szabályzás lehetősége Csatlakozási lehetőség épületfelügyeleti rendszerekhez

43 FENNTARTHATÓSÁG ÉS KÖRNYEZETTUDATOSSÁG Vegyes rendszerek: - Hőszivattyú és gázkazán integrált rendszerben közös vezérléssel Kihasználja mindkét hőtermelő előnyös tulajdonságait, működési jellemzőit

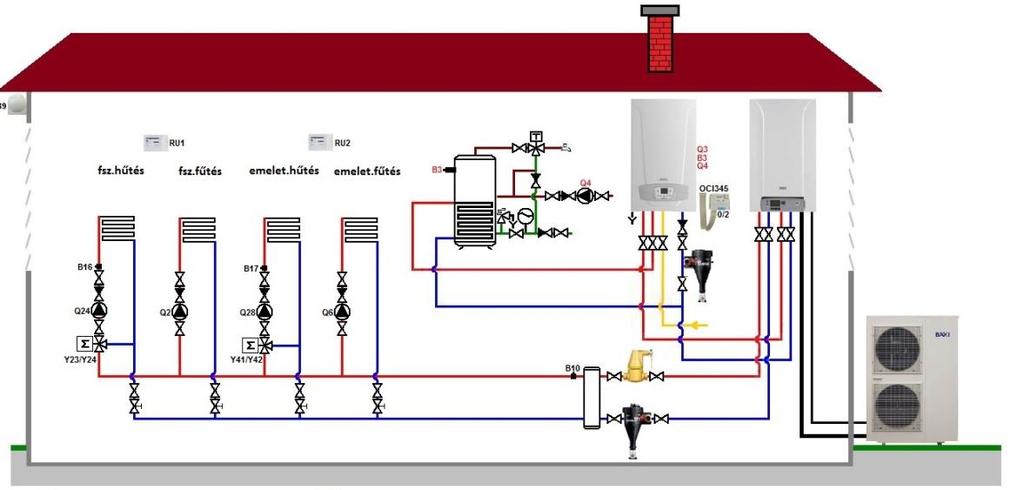

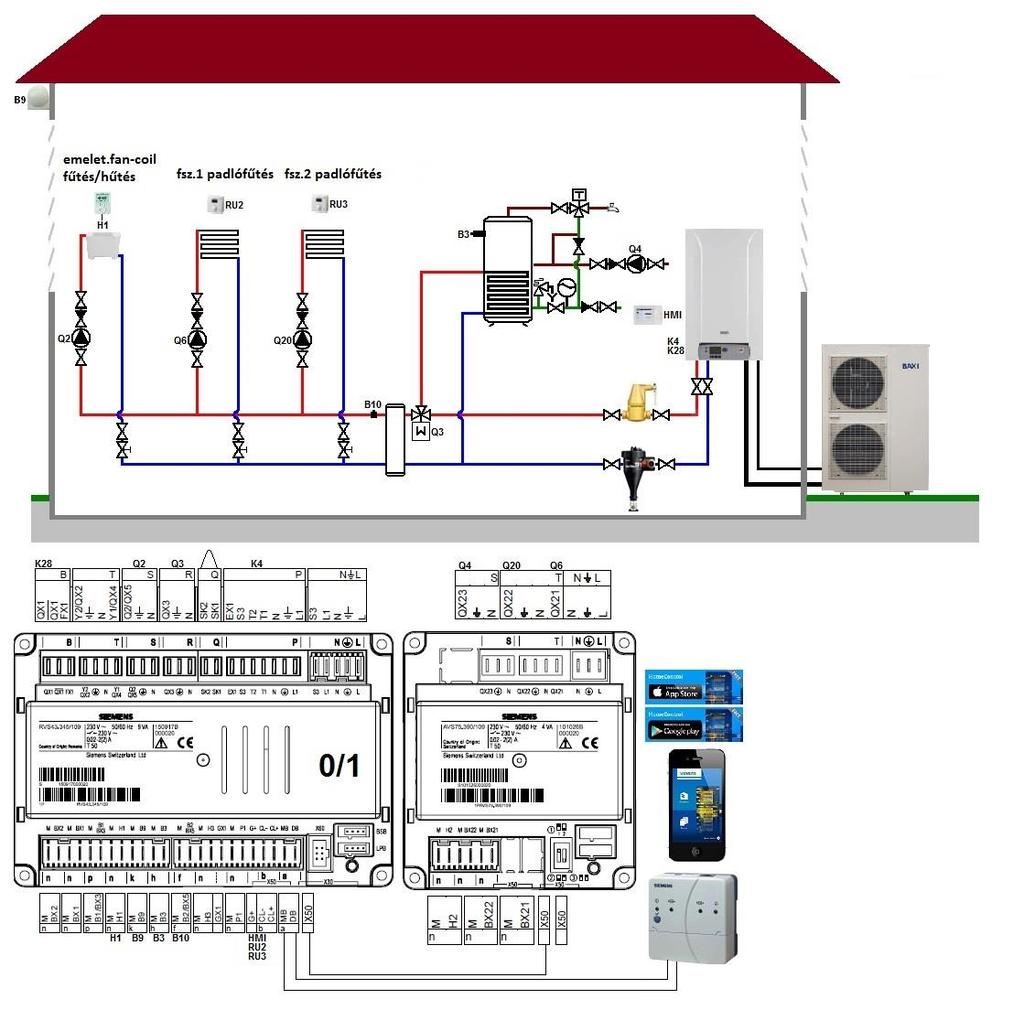

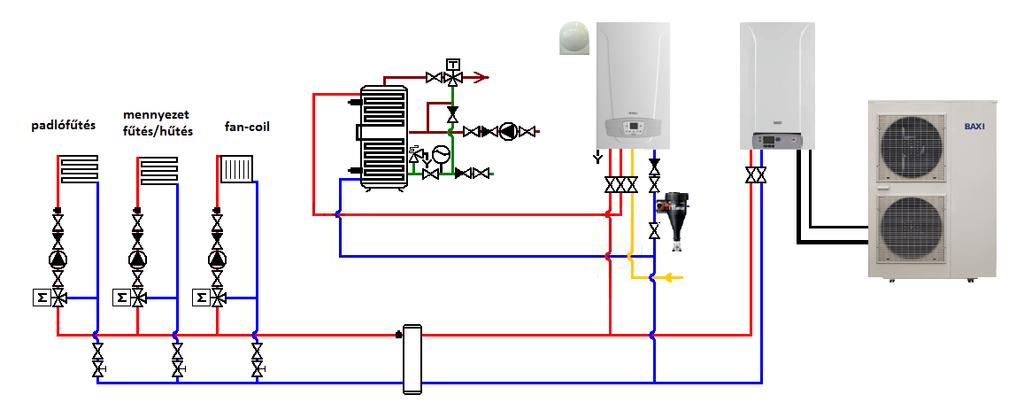

44 HŐSZIVATTYÚK A FŰTÉSI/HŰTÉSI RENDSZERBEN

45 HŐSZIVATTYÚK A FŰTÉSI/HŰTÉSI RENDSZERBEN

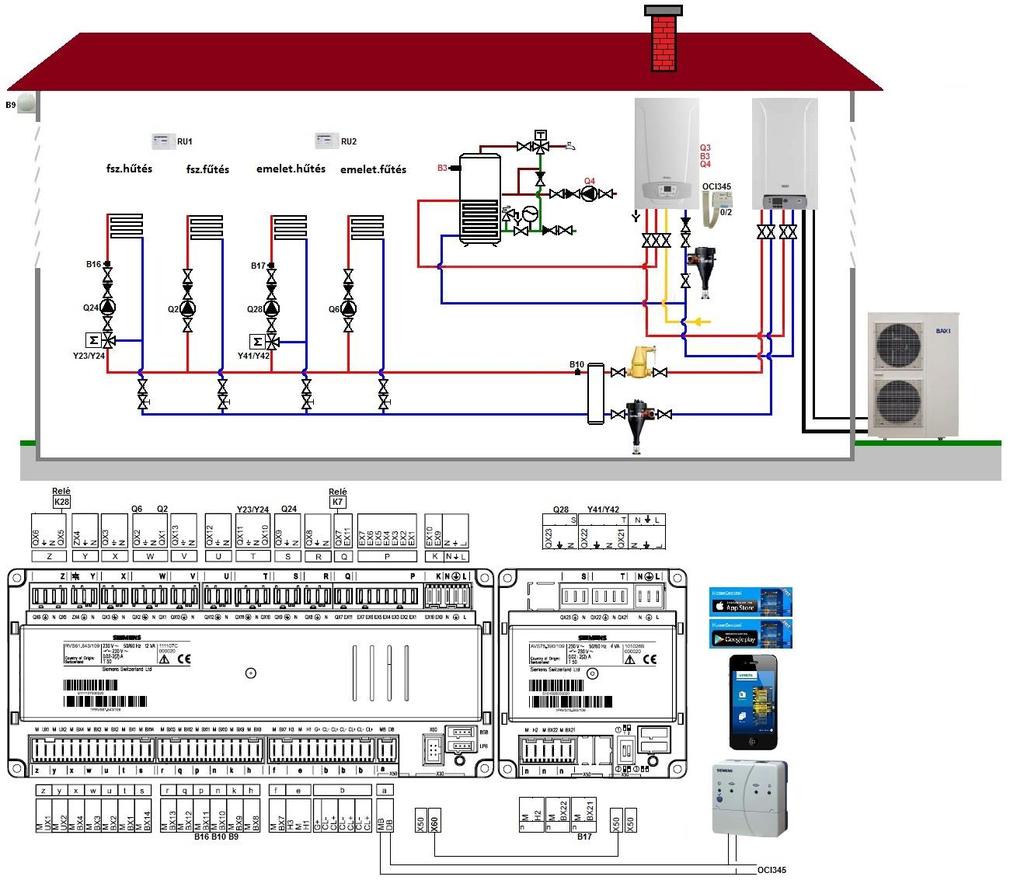

46 HŐSZIVATTYÚK A FŰTÉSI/HŰTÉSI RENDSZERBEN
