1 Fényvezérlőpult Felhasználói Kézikönyv 1.1 verzió Copyright 2007 Electronic Theatre Controls, Inc. Minden jog fenntartva. A termékinformációk és specifikációk változhatnak. Termékszám: 7219M Rev A Kiadva: június Magyar változat: Luminis Kft

2 Az ETC, az Emphasis, az Expression, az Insight, az Imagine, a Focus, az Express, az Unison, az Obsession II, a SmartPack, a SmartFade, az ETCNet2, az EDMX, a Source Four, a Revolution, a Sensor és a WYSILink az Egyesült Államokban vagy más országokban az Electronic Theatre Controls, Inc. tulajdonában levő márkanevek vagy védett márkanevek. A Microsoft és a Windows az Egyesült Államokban és más országokban a Microsoft Corporation tulajdonában levő márkanevek. Minden egyéb külön jelölt vagy nem jelölt márkanév az adott tulajdonos birtokát képezi.

3 Tartalomjegyzék BEVEZETÉS 8 A KÉZIKÖNYV HASZNÁLATA... 9 Utasítások... 9 Menüleírások... 9 Szövegre vonatkozó szabályok... 9 ETC ÜGYFÉLSZOLGÁLAT BEKAPCSOLÁS ÉS LEÁLLÍTÁS Kicsomagolás és csatlakoztatás Bekapcsolási folyamat Leállítási folyamat Üzemmódok MENTÉS ÉS BETÖLTÉS A MEMÓRIAKÁRTYÁRA Előadás mentése a kártyára Előadás gyorsmentése a kártyára Előadás betöltése a kártyáról Beállítás betöltése a kártyáról SD MEMÓRIAKÁRTYA FORMÁZÁSA FEJEZET ÁLTALÁNOS INFORMÁCIÓK...16 VEZÉRLÉSI KAPACITÁS Intenzitáscsatornák Mozgófények Független csatornák DMX Kimenetek MIDI Memóriakártya ELŐLAP MŰKÖDÉSE Általános gombok Power (áram) gomb Clear (törlés) gomb Undo (mégse) Húzók és nyomógombok Húzóval vezérelt lejátszási módok Nyomógombbal vezérelt lejátszási módok Mester és áttűnés funkció Független csatornák Kereszthúzó (crossfader) Szekvencia és Jel funkciók Rögzítés és Szerkesztés funkciók Kiválasztás szakasz Attribútum funkciók Kiválasztás funkciók Módosítás funkciók LCD és Kerék Funkciók Jobboldali LCD Főmenü Bal oldali LCD Almenük LCD Előnézet üzemmód A PULT MŰKÖDÉSI ELVE HTP és LTP vezérlési szabályok Intenzitások Berendezés-paraméterek A SmartFadeML használatának különböző módjai Manuális vezérlés Egyjelenetes átúsztatás... 22

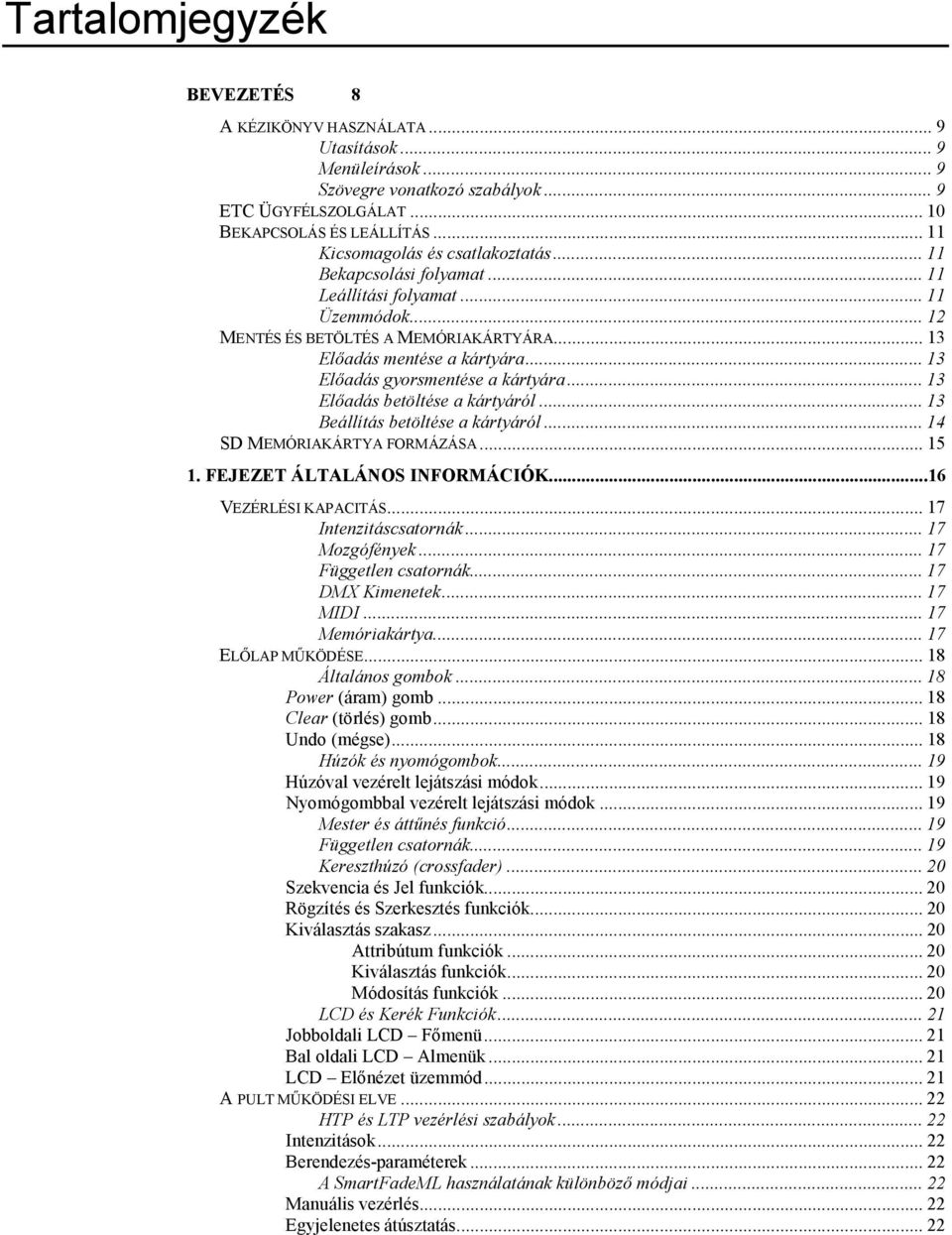

4 Programozás improvizált lejátszáshoz Parancslista programozása lejátszáshoz ADATSZERKEZET ÉS IDŐZÍTÉS Csoportok Paletták Effektek Memóriák Pillanatfelvételek Szekvenciák Jel (Stack) FEJEZET SETUP 24 DMX KIMENET DMX Kimeneti Sebesség BETÖLTÉS TÖRLÉSE/BEÁLLÍTÁSA Intenzitásbetöltés törlése :1 Intenzitásbetöltés beállítása Berendezésbetöltés törlése FÉNYSZABÁLYOZÓ BETÖLTÉSE (INT) Az alapértelmezett Betöltés Betöltés élőben vagy vakon FÜGGETLEN CSATORNÁK BETÖLTÉSE Alapértelmezett Betöltés Független csatornák beállítása A gomb viselkedése BERENDEZÉSEK BETÖLTÉSE Több berendezés betöltése A berendezés tesztelése Berendezésbetöltés ellenőrzése Berendezésparancsok Berendezésbetöltés megtekintése/módosítása Berendezésbeállítások PULTBEÁLLÍTÁSOK (SETUP MENÜ) Törlési funkciók Kereszthúzók Alapértelmezett idők DMX kimenet MIDI Beállítások Nyelv Kijelzők Szoftververzió MIDI BEÁLLÍTÁSOK MIDI Előadás-vezérlés (MSC) Két SmartFadeML szinkronizálása Funkciók Alapvető MIDI implementáció Vezérlők Programcserélő Megjegyzés be/ki MIDI csatorna MIDI Vezérlők küldése FEJEZET PROGRAMOZÁS...38 INTENZITÁSCSATORNÁK Intenzitás utánzása Csatornák ütköztetése (bumping) Értékek összehangolása Minden intenzitás nulla értékre állítása Élő vagy Next (Következő) üzemmód... 39

5 Élő üzemmód Next üzemmód Csatornatartomány szabályozása Csatornatartomány beállítása BERENDEZÉSEK Berendezésidők Ismerje meg a berendezést Berendezések kiválasztása Csoportok rögzítése Rögzített csoportok betöltése Berendezés-paraméterek Paraméterek a húzókon Nyomógombok Berendezéspaletták Paletták rögzítése Rögzített paletták betöltése Általános berendezés funkciók Paraméterek visszaállítása kezdő pozícióba Paraméterek összehangolása Paraméterek szórása Fan Üzemmód Fan Menü Üzemmód EFFEKTEK Alakzat-effektek Alakzat-effektek indítása Alakzat-effektek leállítása Eltolási relációk az Alakzat- és Színeffektek között Színeffektek Színeffektek indítása Színeffektek leállítása Lineáris effektek Lineáris effektek indítása Lineáris effektek leállítása MEMÓRIÁK Memória rögzítése Minden rögzítése (Record All) Memória tesztelése Kiválasztott rögzítése (Record Selected) PILLANATFELVÉTELEK A Pillanatfelvétel gomb PILLANATFELVÉTEL RÖGZÍTÉSE PILLANATFELVÉTEL MÁSOLÁSA MEMÓRIÁBA SZEKVENCIÁK Lépésidők Lejátszás üzemmódok Szekvencia tesztelése JEL Lépésidők Elsötétítve mozgatás Jel (Stack) gomb Jel rögzítése a nyomógombokról Jel állapot rögzítése Minden rögzítése Kiválasztott rögzítése FEJEZET SZERKESZTÉS...64 MEMÓRIÁK SZERKESZTÉSE Egy memória szerkesztése Memória törlése... 65

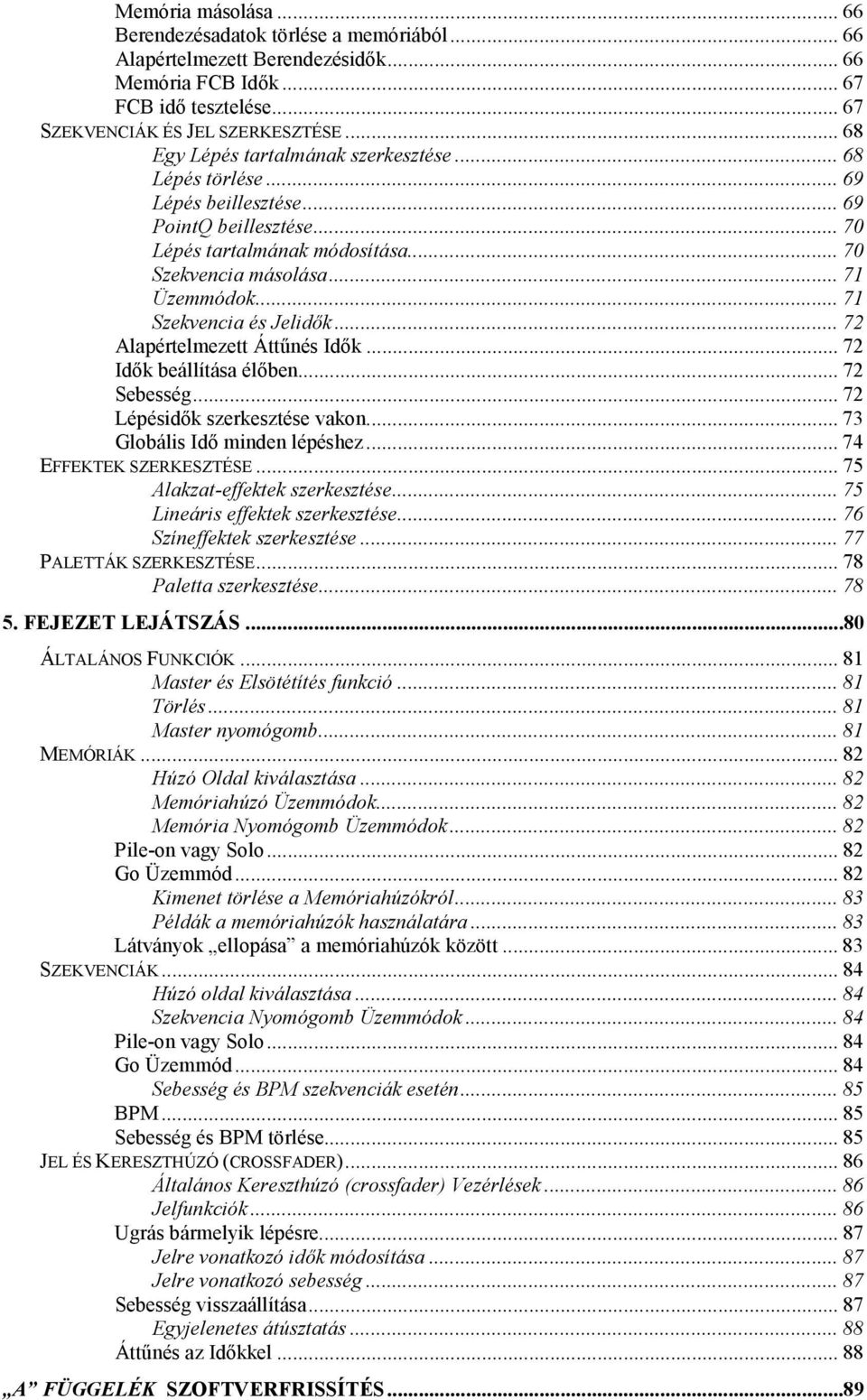

6 Memória másolása Berendezésadatok törlése a memóriából Alapértelmezett Berendezésidők Memória FCB Idők FCB idő tesztelése SZEKVENCIÁK ÉS JEL SZERKESZTÉSE Egy Lépés tartalmának szerkesztése Lépés törlése Lépés beillesztése PointQ beillesztése Lépés tartalmának módosítása Szekvencia másolása Üzemmódok Szekvencia és Jelidők Alapértelmezett Áttűnés Idők Idők beállítása élőben Sebesség Lépésidők szerkesztése vakon Globális Idő minden lépéshez EFFEKTEK SZERKESZTÉSE Alakzat-effektek szerkesztése Lineáris effektek szerkesztése Színeffektek szerkesztése PALETTÁK SZERKESZTÉSE Paletta szerkesztése FEJEZET LEJÁTSZÁS...80 ÁLTALÁNOS FUNKCIÓK Master és Elsötétítés funkció Törlés Master nyomógomb MEMÓRIÁK Húzó Oldal kiválasztása Memóriahúzó Üzemmódok Memória Nyomógomb Üzemmódok Pile-on vagy Solo Go Üzemmód Kimenet törlése a Memóriahúzókról Példák a memóriahúzók használatára Látványok ellopása a memóriahúzók között SZEKVENCIÁK Húzó oldal kiválasztása Szekvencia Nyomógomb Üzemmódok Pile-on vagy Solo Go Üzemmód Sebesség és BPM szekvenciák esetén BPM Sebesség és BPM törlése JEL ÉS KERESZTHÚZÓ (CROSSFADER) Általános Kereszthúzó (crossfader) Vezérlések Jelfunkciók Ugrás bármelyik lépésre Jelre vonatkozó idők módosítása Jelre vonatkozó sebesség Sebesség visszaállítása Egyjelenetes átúsztatás Áttűnés az Időkkel A FÜGGELÉK SZOFTVERFRISSÍTÉS...89

7 SZOFTVER FRISSÍTÉSE Frissítés SD Kártyával Frissítés USB-vel INDEX 91

8 Bevezetés Köszönjük, hogy a SmartFade fényvezérlő pultot választotta! A SmartFade fényvezérlő pult szolgáltatások széles skáláját kínálja, beleértve a kézi irányítást, a memóriavezérelt működést, valamint bámulatosan sokféle további funkciót a rendszeralapú munkához. A SmartFade kiváló megoldás bármilyen rendezvényhez, a kisebb turnéelőadástól kezdve a komplett csarnokokig, és alkalmas színpadmesteri távvezérlőpultként való felhasználásra is. A Bevezetés fejezet a következő részekből áll: A kézikönyv használata...2 ETC ügyfélszolgálat...3 Bekapcsolás és leállítás...4 Mentés és betöltés a memóriakártyára...6

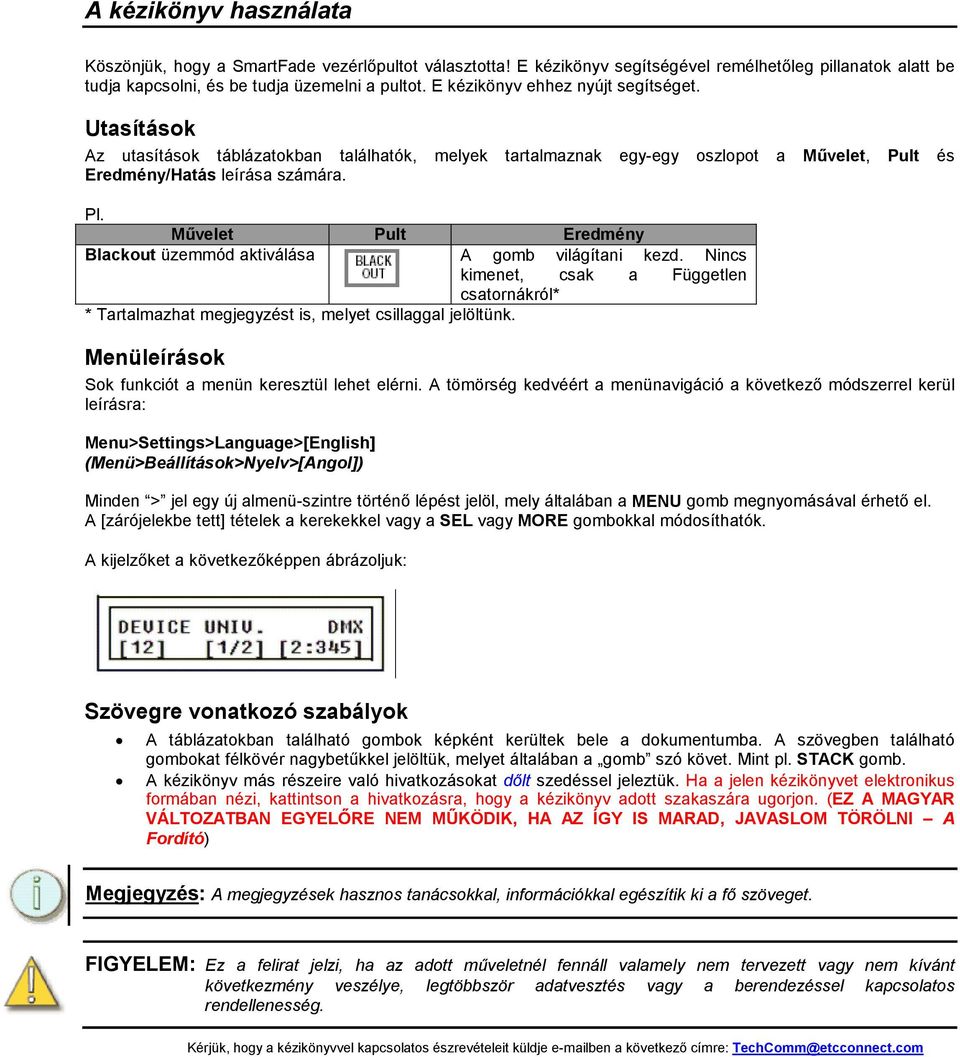

9 A kézikönyv használata Köszönjük, hogy a SmartFade vezérlőpultot választotta! E kézikönyv segítségével remélhetőleg pillanatok alatt be tudja kapcsolni, és be tudja üzemelni a pultot. E kézikönyv ehhez nyújt segítséget. Utasítások Az utasítások táblázatokban találhatók, melyek tartalmaznak egy-egy oszlopot a Művelet, Pult és Eredmény/Hatás leírása számára. Pl. Művelet Pult Eredmény Blackout üzemmód aktiválása A gomb világítani kezd. Nincs kimenet, csak a Független csatornákról* * Tartalmazhat megjegyzést is, melyet csillaggal jelöltünk. Menüleírások Sok funkciót a menün keresztül lehet elérni. A tömörség kedvéért a menünavigáció a következő módszerrel kerül leírásra: Menu>Settings>Language>[English] (Menü>Beállítások>Nyelv>[Angol]) Minden > jel egy új almenü-szintre történő lépést jelöl, mely általában a MENU gomb megnyomásával érhető el. A [zárójelekbe tett] tételek a kerekekkel vagy a SEL vagy MORE gombokkal módosíthatók. A kijelzőket a következőképpen ábrázoljuk: Szövegre vonatkozó szabályok A táblázatokban található gombok képként kerültek bele a dokumentumba. A szövegben található gombokat félkövér nagybetűkkel jelöltük, melyet általában a gomb szó követ. Mint pl. STACK gomb. A kézikönyv más részeire való hivatkozásokat dőlt szedéssel jeleztük. Ha a jelen kézikönyvet elektronikus formában nézi, kattintson a hivatkozásra, hogy a kézikönyv adott szakaszára ugorjon. (EZ A MAGYAR VÁLTOZATBAN EGYELŐRE NEM MŰKÖDIK, HA AZ ÍGY IS MARAD, JAVASLOM TÖRÖLNI A Fordító) Megjegyzés: A megjegyzések hasznos tanácsokkal, információkkal egészítik ki a fő szöveget. FIGYELEM: Ez a felirat jelzi, ha az adott műveletnél fennáll valamely nem tervezett vagy nem kívánt következmény veszélye, legtöbbször adatvesztés vagy a berendezéssel kapcsolatos rendellenesség. Kérjük, hogy a kézikönyvvel kapcsolatos észrevételeit küldje ben a következő címre: TechComm@etcconnect.com

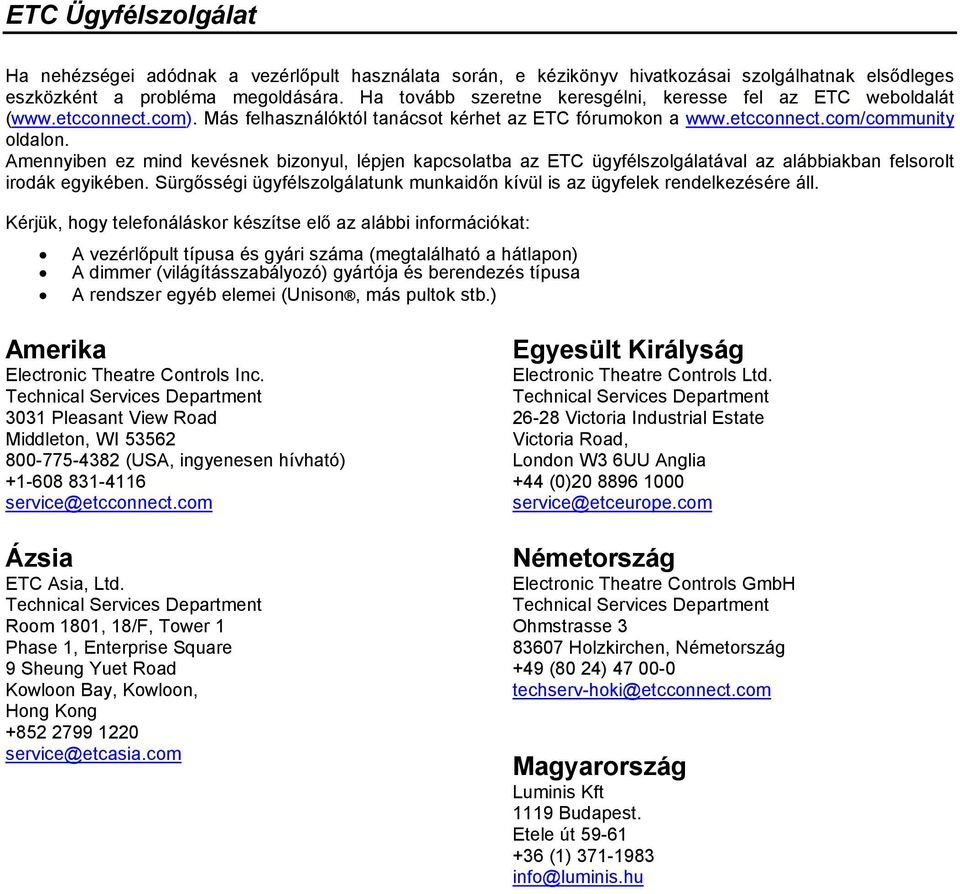

10 ETC Ügyfélszolgálat Ha nehézségei adódnak a vezérlőpult használata során, e kézikönyv hivatkozásai szolgálhatnak elsődleges eszközként a probléma megoldására. Ha tovább szeretne keresgélni, keresse fel az ETC weboldalát ( Más felhasználóktól tanácsot kérhet az ETC fórumokon a oldalon. Amennyiben ez mind kevésnek bizonyul, lépjen kapcsolatba az ETC ügyfélszolgálatával az alábbiakban felsorolt irodák egyikében. Sürgősségi ügyfélszolgálatunk munkaidőn kívül is az ügyfelek rendelkezésére áll. Kérjük, hogy telefonáláskor készítse elő az alábbi információkat: A vezérlőpult típusa és gyári száma (megtalálható a hátlapon) A dimmer (világításszabályozó) gyártója és berendezés típusa A rendszer egyéb elemei (Unison, más pultok stb.) Amerika Electronic Theatre Controls Inc. Technical Services Department 3031 Pleasant View Road Middleton, WI (USA, ingyenesen hívható) service@etcconnect.com Ázsia ETC Asia, Ltd. Technical Services Department Room 1801, 18/F, Tower 1 Phase 1, Enterprise Square 9 Sheung Yuet Road Kowloon Bay, Kowloon, Hong Kong service@etcasia.com Egyesült Királyság Electronic Theatre Controls Ltd. Technical Services Department Victoria Industrial Estate Victoria Road, London W3 6UU Anglia +44 (0) service@etceurope.com Németország Electronic Theatre Controls GmbH Technical Services Department Ohmstrasse Holzkirchen, Németország +49 (80 24) techserv-hoki@etcconnect.com Magyarország Luminis Kft 1119 Budapest. Etele út (1) info@luminis.hu

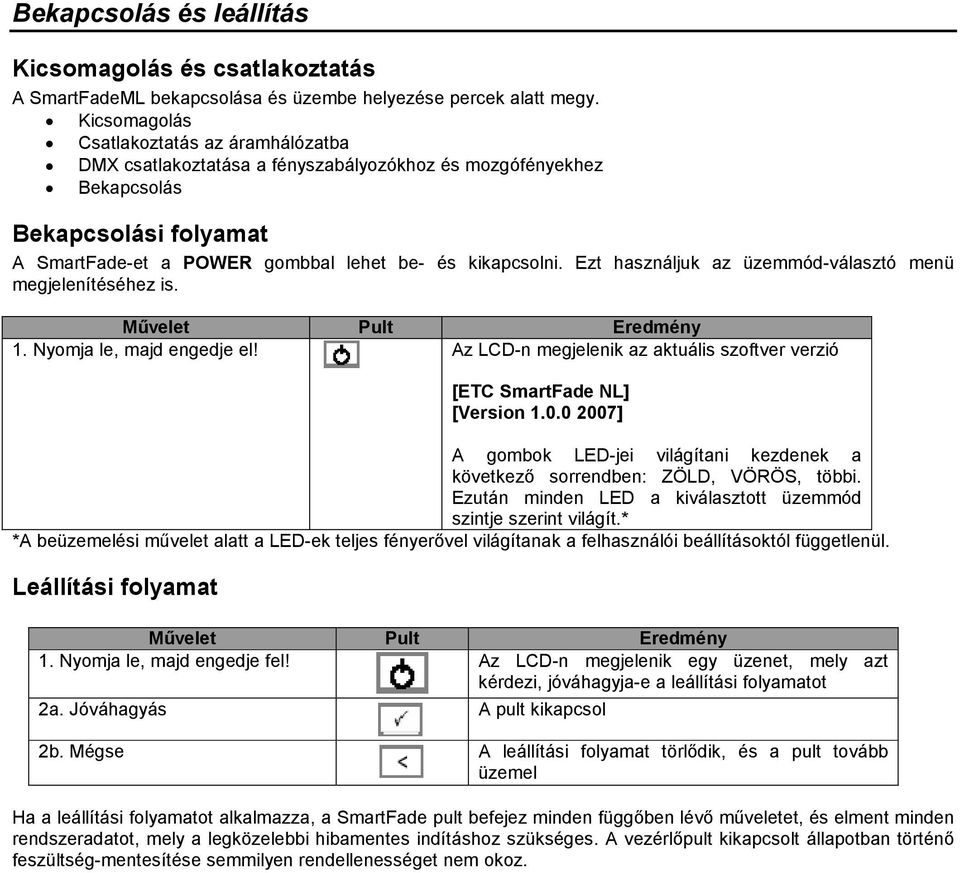

11 Bekapcsolás és leállítás Kicsomagolás és csatlakoztatás A SmartFadeML bekapcsolása és üzembe helyezése percek alatt megy. Kicsomagolás Csatlakoztatás az áramhálózatba DMX csatlakoztatása a fényszabályozókhoz és mozgófényekhez Bekapcsolás Bekapcsolási folyamat A SmartFade-et a POWER gombbal lehet be- és kikapcsolni. Ezt használjuk az üzemmód-választó menü megjelenítéséhez is. Művelet Pult Eredmény 1. Nyomja le, majd engedje el! Az LCD-n megjelenik az aktuális szoftver verzió [ETC SmartFade NL] [Version ] A gombok LED-jei világítani kezdenek a következő sorrendben: ZÖLD, VÖRÖS, többi. Ezután minden LED a kiválasztott üzemmód szintje szerint világít.* *A beüzemelési művelet alatt a LED-ek teljes fényerővel világítanak a felhasználói beállításoktól függetlenül. Leállítási folyamat Művelet Pult Eredmény 1. Nyomja le, majd engedje fel! Az LCD-n megjelenik egy üzenet, mely azt kérdezi, jóváhagyja-e a leállítási folyamatot 2a. Jóváhagyás A pult kikapcsol 2b. Mégse A leállítási folyamat törlődik, és a pult tovább üzemel Ha a leállítási folyamatot alkalmazza, a SmartFade pult befejez minden függőben lévő műveletet, és elment minden rendszeradatot, mely a legközelebbi hibamentes indításhoz szükséges. A vezérlőpult kikapcsolt állapotban történő feszültség-mentesítése semmilyen rendellenességet nem okoz.

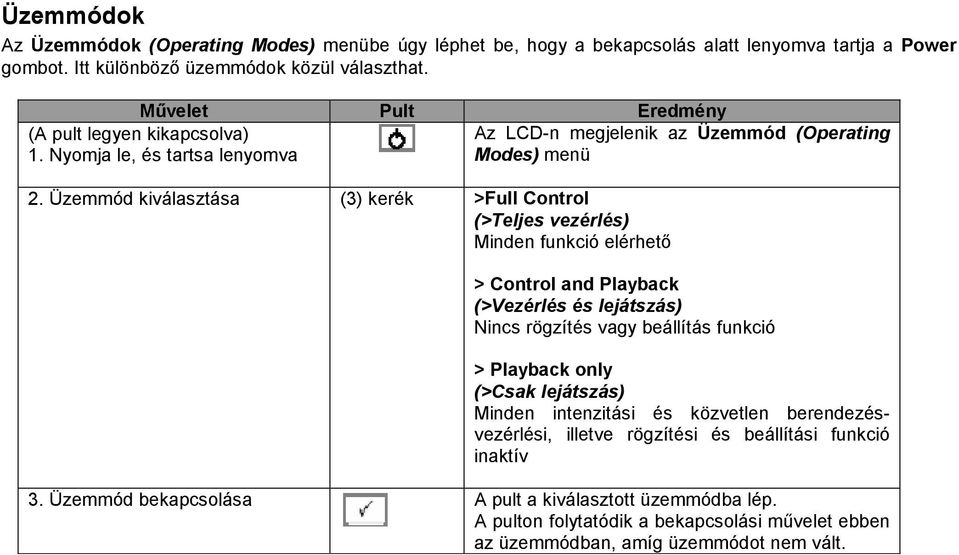

12 Üzemmódok Az Üzemmódok (Operating Modes) menübe úgy léphet be, hogy a bekapcsolás alatt lenyomva tartja a Power gombot. Itt különböző üzemmódok közül választhat. Művelet Pult Eredmény (A pult legyen kikapcsolva) 1. Nyomja le, és tartsa lenyomva 2. Üzemmód kiválasztása (3) kerék >Full Control (>Teljes vezérlés) Minden funkció elérhető Az LCD-n megjelenik az Üzemmód (Operating Modes) menü > Control and Playback (>Vezérlés és lejátszás) Nincs rögzítés vagy beállítás funkció > Playback only (>Csak lejátszás) Minden intenzitási és közvetlen berendezésvezérlési, illetve rögzítési és beállítási funkció inaktív 3. Üzemmód bekapcsolása A pult a kiválasztott üzemmódba lép. A pulton folytatódik a bekapcsolási művelet ebben az üzemmódban, amíg üzemmódot nem vált.

13 Mentés és betöltés a Memóriakártyára A SmartFadeML szabványos SD Memóriakártyát használ elsődleges külső tárolóeszközként. Mielőtt használni tudná az új SD kártyát, győződjön meg róla, hogy megfelelően formázva legyen (FAT16). Ld. SD Memóriakártya formázása 8. oldal A fájlformátum Standard ASCII Light Cues. Ez a formátum kompatibilis más rendszerekkel, melyek ugyanazt a szabványt követik. Bár lehetnek ellentmondások a rendszerek között, a fő lejátszási adatok általában kompatibilisek. További információkért lásd a következő oldalt: Előadás mentése a kártyára Ez a Save/Load Show (Előadás mentése/betöltése) menüponton keresztül végezhető el. Menu>Save/Load Show>[Save as] (Menü>Előadás mentése/betöltése>[mentés másként]) Az Előadások nevében megadhatunk egy kétjegyű számot a kerék segítségével. Az ETC számítógépes SmartSoft alkalmazásban mentett előadásfájloknak adhatunk bármilyen érvényes DOSstílusú, nyolckarakteres nevet.asc kiterjesztéssel. Előadás gyorsmentése a kártyára Ez a Save/Load Show (Előadás mentése/betöltése) menüponton keresztül végezhető el. Menu>Save/Load Show>[Quick save] (Menü>Előadás mentése/betöltése>[gyorsmentés]) Ha adott a fájlnak valamilyen nevet, akkor a rendszer azon a néven menti; ellenkező esetben a Mentés másként (Save as) menüpontra ugrik. Előadás betöltése a kártyáról Ez a Save/Load Show (Előadás mentése/betöltése) menüponton keresztül végezhető el. Menu>Save/Load Show>[Load Show] (Menü>Előadás mentése/betöltése>[előadás betöltése]) Válassza ki az előadást a kerékkel! A betöltésre felkínált alapértelmezett előadás az utolsó előadás, vagy a kártyára a legkisebb számmal elmentett előadás.

14 Beállítás betöltése a kártyáról Ez a Save/Load Show (Előadás mentése/betöltése) menüponton keresztül végezhető el. Menu>Save/Load Show>[Save as] (Menü>Előadás mentése/betöltése>[mentés másként]) Válassza ki az előadást a kerékkel! A betöltésre felkínált alapértelmezett előadás az utolsó előadás, vagy a kártyára a legkisebb számmal mentett előadás. Ennek az az oka, hogy lehetséges csupán egyetlen beállítást tartalmazó üres előadást elmenteni előadás 001-ként.

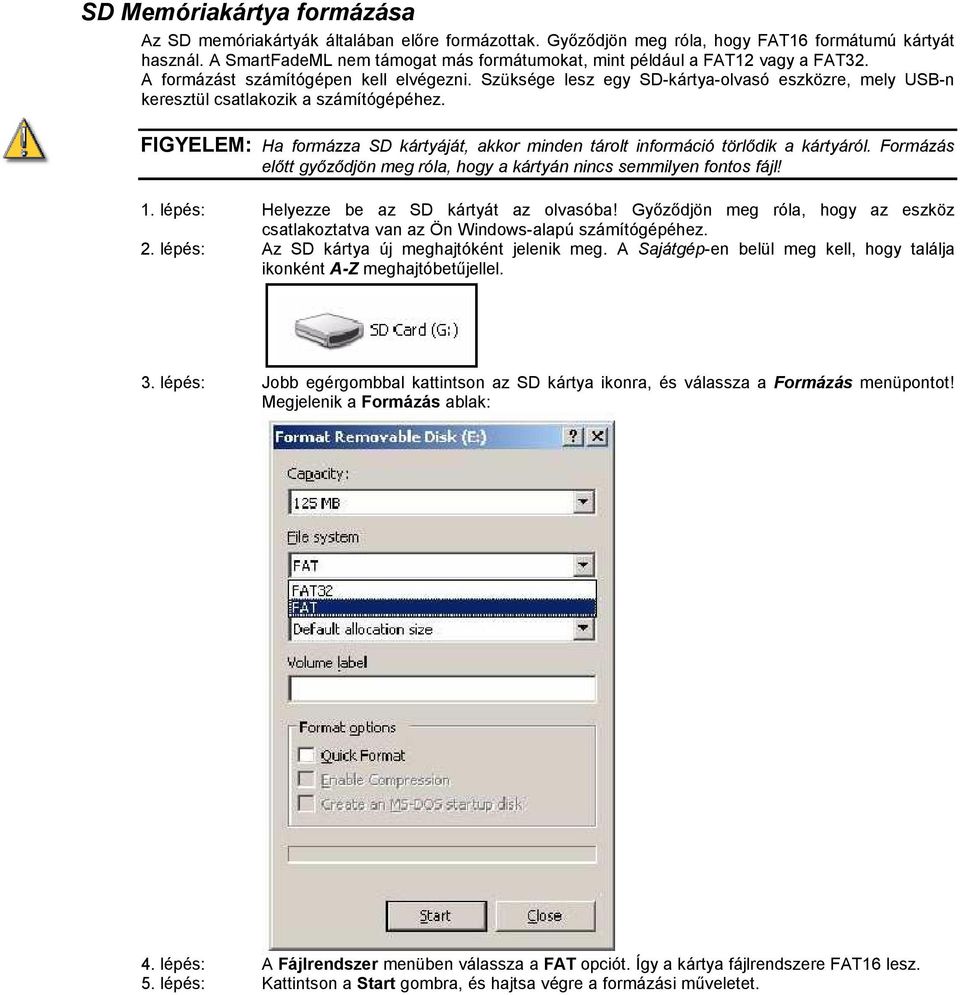

15 SD Memóriakártya formázása Az SD memóriakártyák általában előre formázottak. Győződjön meg róla, hogy FAT16 formátumú kártyát használ. A SmartFadeML nem támogat más formátumokat, mint például a FAT12 vagy a FAT32. A formázást számítógépen kell elvégezni. Szüksége lesz egy SD-kártya-olvasó eszközre, mely USB-n keresztül csatlakozik a számítógépéhez. FIGYELEM: Ha formázza SD kártyáját, akkor minden tárolt információ törlődik a kártyáról. Formázás előtt győződjön meg róla, hogy a kártyán nincs semmilyen fontos fájl! 1. lépés: Helyezze be az SD kártyát az olvasóba! Győződjön meg róla, hogy az eszköz csatlakoztatva van az Ön Windows-alapú számítógépéhez. 2. lépés: Az SD kártya új meghajtóként jelenik meg. A Sajátgép-en belül meg kell, hogy találja ikonként A-Z meghajtóbetűjellel. 3. lépés: Jobb egérgombbal kattintson az SD kártya ikonra, és válassza a Formázás menüpontot! Megjelenik a Formázás ablak: 4. lépés: A Fájlrendszer menüben válassza a FAT opciót. Így a kártya fájlrendszere FAT16 lesz. 5. lépés: Kattintson a Start gombra, és hajtsa végre a formázási műveletet.

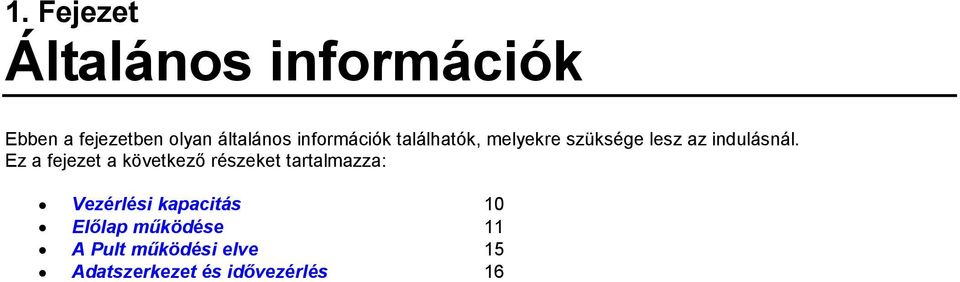

16 1. Fejezet Általános információk Ebben a fejezetben olyan általános információk találhatók, melyekre szüksége lesz az indulásnál. Ez a fejezet a következő részeket tartalmazza: Vezérlési kapacitás 10 Előlap működése 11 A Pult működési elve 15 Adatszerkezet és idővezérlés 16

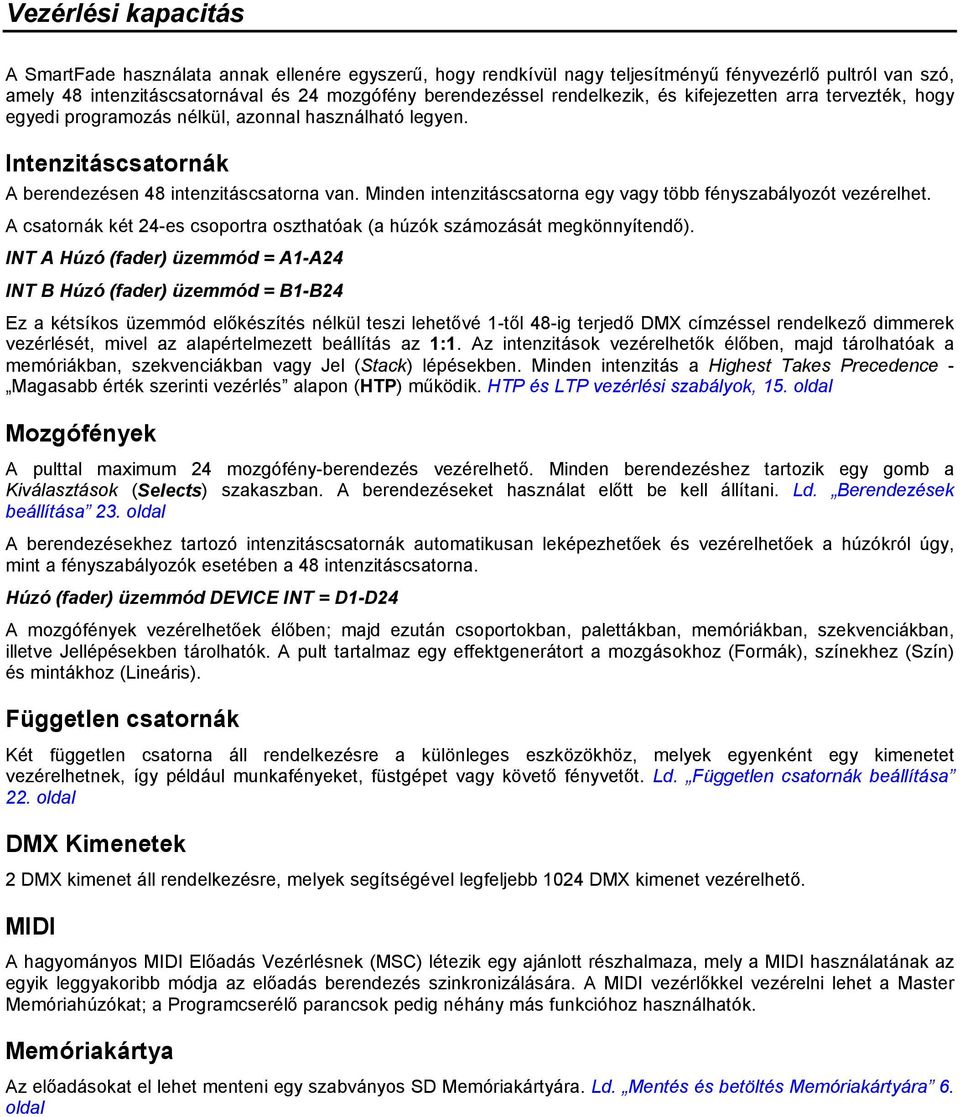

17 Vezérlési kapacitás A SmartFade használata annak ellenére egyszerű, hogy rendkívül nagy teljesítményű fényvezérlő pultról van szó, amely 48 intenzitáscsatornával és 24 mozgófény berendezéssel rendelkezik, és kifejezetten arra tervezték, hogy egyedi programozás nélkül, azonnal használható legyen. Intenzitáscsatornák A berendezésen 48 intenzitáscsatorna van. Minden intenzitáscsatorna egy vagy több fényszabályozót vezérelhet. A csatornák két 24-es csoportra oszthatóak (a húzók számozását megkönnyítendő). INT A Húzó (fader) üzemmód = A1-A24 INT B Húzó (fader) üzemmód = B1-B24 Ez a kétsíkos üzemmód előkészítés nélkül teszi lehetővé 1-től 48-ig terjedő DMX címzéssel rendelkező dimmerek vezérlését, mivel az alapértelmezett beállítás az 1:1. Az intenzitások vezérelhetők élőben, majd tárolhatóak a memóriákban, szekvenciákban vagy Jel (Stack) lépésekben. Minden intenzitás a Highest Takes Precedence - Magasabb érték szerinti vezérlés alapon (HTP) működik. HTP és LTP vezérlési szabályok, 15. oldal Mozgófények A pulttal maximum 24 mozgófény-berendezés vezérelhető. Minden berendezéshez tartozik egy gomb a Kiválasztások (Selects) szakaszban. A berendezéseket használat előtt be kell állítani. Ld. Berendezések beállítása 23. oldal A berendezésekhez tartozó intenzitáscsatornák automatikusan leképezhetőek és vezérelhetőek a húzókról úgy, mint a fényszabályozók esetében a 48 intenzitáscsatorna. Húzó (fader) üzemmód DEVICE INT = D1-D24 A mozgófények vezérelhetőek élőben; majd ezután csoportokban, palettákban, memóriákban, szekvenciákban, illetve Jellépésekben tárolhatók. A pult tartalmaz egy effektgenerátort a mozgásokhoz (Formák), színekhez (Szín) és mintákhoz (Lineáris). Független csatornák Két független csatorna áll rendelkezésre a különleges eszközökhöz, melyek egyenként egy kimenetet vezérelhetnek, így például munkafényeket, füstgépet vagy követő fényvetőt. Ld. Független csatornák beállítása 22. oldal DMX Kimenetek 2 DMX kimenet áll rendelkezésre, melyek segítségével legfeljebb 1024 DMX kimenet vezérelhető. MIDI A hagyományos MIDI Előadás Vezérlésnek (MSC) létezik egy ajánlott részhalmaza, mely a MIDI használatának az egyik leggyakoribb módja az előadás berendezés szinkronizálására. A MIDI vezérlőkkel vezérelni lehet a Master Memóriahúzókat; a Programcserélő parancsok pedig néhány más funkcióhoz használhatók. Memóriakártya Az előadásokat el lehet menteni egy szabványos SD Memóriakártyára. Ld. Mentés és betöltés Memóriakártyára 6. oldal

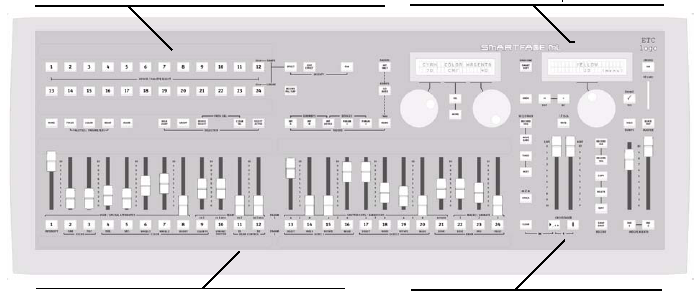

18 Előlap működése Az alábbiakban található a SmartFadeML előlap működésének áttekintése sz. Eszközválasztó Ezekkel a gombokkal Eszközök, paletták, csoportok és effektek választhatók. Az alsó gombokkal különböző üzemmódok választhatók ki. LCD menük A kerekeket és gombokat tartalmazó két kijelzőt a menükhöz és eszközparaméterekhez használhatjuk. Húzók és nyomógombok A 24 húzó segítségével vezérelhetők az intenzitások, paraméterek, memóriák és szekvenciák. Az üzemmódok a felettük lévő gombokkal választhatók ki. Kereszthúzó A kereszthúzó vezérli a 199 lépésből álló jelet (Stack). Használható az előre beállított látvány manuális áttűnéséhez is. Általános gombok Minden gombon található egy LED, melyek közül némelyik többszínű. Az aktivitás időtartama alatt világítanak; amikor kiválasztja őket az aktuális funkcióra, akkor pedig villognak. Power (áram) gomb A POWER gomb segítségével lehet a rendszert be- és kikapcsolni. Ld. Bekapcsolási és leállítási műveletek 4. oldal Clear (törlés) gomb A CLEAR gomb segítségével törölhetők az intenzitások, és a memóriahúzók beállíthatók nulla értékre (2-4 alkalommal nyomja meg). Semmi nem törlődik, csak a szinteket állítja be nullára Ld. Törlés 74. oldal Más gombokkal egyszerre lenyomva néhány speciális funkció aktiválható; ennek a leírása megtalálható a kézikönyv megfelelő részeiben. Undo (mégse) Az UNDO gomb segítségével visszafordítható néhány adott művelet. Ez csak az utolsó elvégzett parancsra vonatkozik; azaz a mégse parancsnak csak egy szintje van.

19 Húzók és nyomógombok A pulton 24 húzó (fader) található. Ezek beállíthatók az intenzitások, paraméterek vagy memóriák és szekvenciák vezérlésére; ezek az üzemmódok a Húzó (fader) gombokkal állíthatók be. Minden húzó (fader) alatt található egy Nyomógomb. Ez a gomb világít, ha tartalom van hozzárendelve, és a tartalom kimenetét imitálja intenzitásának módosításával. A gomb színe a tartalomtípustól függően változik. Húzóval vezérelt lejátszási módok A memóriával ellátott húzók fokozatosan vezérlik az intenzitásokat és berendezés-paramétereket. Az INT ONLY gomb aktiválásával beállítható az, hogy a húzók a memória-intenzitásokat vezéreljék. Nyomógombbal vezérelt lejátszási módok Két nyomógomb-üzemmód közül választhat, ha megnyom egy nyomógombot: Pile-on és Solo. Mindkettő a BUMPS húzó szintjét befolyásolja. A SOLO gombbal lehet választani ezek között az üzemmódok között. Ld. Master nyomógomb 74. oldal A memóriával ellátott nyomógombok beállíthatók arra, hogy aktiválják a berendezés-paramétereket az intenzitások megzavarása nélkül, ha megnyomja a GO MODE gombot. Ld. Memória gomb üzemmódok 75. oldal Megjegyzés: Ahhoz, hogy a húzók élőben vezéreljék a fénykimenetet, három dolog szükséges: - A Mesterhúzó (Master fader) maximumra legyen állítva (legfelső pozíció). - A BLACKOUT gomb ki legyen kapcsolva (nem világít) - A NEXT gomb ki legyen kapcsolva (nem világít). Mester és áttűnés funkció A Mesterhúzó arányosan korlátoz minden intenzitás-kimenetet. A Blackout gomb azonnal nullára állítja a pult által generált valamennyi intenzitást. Ld. Mester és áttűnés funkció 74. oldal Független csatornák A két Független csatorna gomb (IND 1, IND 2) önálló vezérlőcsatornaként funkcionál, melyek bármely két kimenetet vezérelhetnek toggle vagy bump üzemmódban. Ezek a kimenetek elválaszthatók minden más vezérléstől. Ld. Független csatornák elindítása 22. oldal

20 Kereszthúzó (crossfader) A Kereszthúzó (crossfader) egy Élő (Live) és egy Következő (Next) húzóból, illetve a CROSSFADE TRANSPORT gombokból áll. Használható a programozható Jel (Stack) 199 lépése közti átúsztatásra vagy egyjelenetes átúsztatásra olyan intenzitásokban, melyek vakon kerültek beállításra NEXT üzemmódban. Jel és Kereszthúzó, 79. oldal A következő gombok használhatók a Kereszthúzóval együtt: Szekvencia és Jel funkciók Ezekkel a gombokkal programozhatók és szerkeszthetők a Memória húzók szekvenciái és a Kereszthúzóhoz tartozó Jel. Ld. Szekvenciák 50. oldal. Ld. Jel 52. oldal Rögzítés és Szerkesztés funkciók A RECORD felirat felett található gombsor a funkciók rögzítésére és szerkesztésére használható, melyek leírása a jelen kézikönyv Program és Szerkesztés fejezeteiben található. Kiválasztás szakasz E 24 gombból álló sor segítségével választhatók ki a berendezések, csoportok, paletták és effektek. A rendszer az Attribútum, Kiválasztás és Módosítás részekben használja ezeket a gombokat. Ld. Berendezések 34. oldal Attribútum funkciók E gombok segítségével választhatók ki az üzemmódok a felettük lévő 24 kiválasztógombhoz, illetve maszkoláshoz és programozáshoz. Ld. Berendezés-paraméterek 37. oldal Kiválasztás funkciók E gombok segítségével választhatók ki és használhatók a felettük lévő 24 kiválasztógombon tárolt Berendezések. Ld. Berendezések kiválasztása 35. oldal Módosítás funkciók E gombok segítségével választhatók ki és használhatók a felettük lévő 24 kiválasztógombon tárolt Effektek. Ld. Effektek 42. oldal

21 LCD és Kerék Funkciók Az LCD menük gyors hozzáférést biztosítanak a funkciókhoz. Paraméterek az LCD-ken, 37. oldal Jobboldali LCD Főmenü A jobboldali LCD, mely egy kerékkel rendelkezik, a főmenü a funkciókba való belépéshez és az onnan való kilépéshez. Művelet Pult Eredmény Menük aktiválása Görgetés a választási lehetőségek között Előző választási lehetőség Kilépés (3) kerék A választási lehetőségek megjelennek a kerék felett. A MENU gomb segítségével lépjen a következő szintre a beállítás módosításának jóváhagyásához. Visszatérés az előző menüszintre Kilépés a menüből. Bal oldali LCD Almenük A baloldali LCD segítségével vezérelhetők a funkciók az almenükben. A kerekek segítségével beállíthatja az értékeket, illetve a SEL és MORE gombokkal választhat a lehetőségek közül. LCD Előnézet üzemmód Előnézet üzemmódban megtekinthetők az 1-24 MEMS húzók beprogramozott intenzitásai. Művelet Pult Eredmény Előnézet üzemmód bekapcsolása Az 1-24 gombok villogni kezdenek. Nyomja meg ismét, ha ki akar lépni az előnézet üzemmódból. Húzó kiválasztása A kiválasztott nyomógomb abbahagyja a villogást. Az LCD-n megjelennek a kiválasztott húzó üzemmód intenzitásai. Az IFCB megjeleníti az aktuális memóriában rögzített adattípust.

22 A pult működési elve A SmartFade célja volt a tervezés során, hogy használata egyszerű legyen, mégis fejlett funkciókat kínáljon a hagyományos fényeket és mozgófényeket vezérlő szabványos berendezésekhez. Minden intenzitáshoz és berendezés paraméterhez tartozik egy közvetlen gomb. Ezek a funkciók főként a húzó (fader) üzemmódokon keresztül érhetők el. A SmartFadeML a gombok segítségével kiegészítő-képernyő nélkül futtatható. Ezek információkat szolgáltatnak a tartalomról, üzemmódról, intenzitásokról és színekről a hátulról megvilágított LED-eken keresztül. Az LCD-k és a kerekek (3 db) biztosítják a fejlett, menüvezérelt szerkesztési funkcionalitást, és a berendezésparaméterek közvetlen vezérlését. HTP és LTP vezérlési szabályok Intenzitások A fényszabályozó csatornák és berendezés-intenzitási csatornák a Highest Takes Precedence Magasabb érték szerinti vezérlés (HTP) elv alapján működnek. Ez azt jelenti, hogy ha egy intenzitás több húzó kimeneteként funkcionál, akkor a legmagasabb szintű lesz a végrehajtott kimenet. Az intenzitáscsatornák szintje beállítható a húzók segítségével INT A, INT B és DEVICE INT üzemmódban. Ezek a csatornahúzók a Kereszthúzó (crossfader) Live húzójában működnek. Segítségükkel feljebb vagy lejjebb állítható a Kereszthúzó (crossfader) szintje. A beállított szintek elhalványulnak, amikor a Kereszthúzó (crossfader) aktív. Berendezés-paraméterek Minden berendezés-paraméter csak élőben működik a Latest Takes Precence Utolsó érték szerinti vezérlés (LTP) elv alapján. Ez azt jelenti, hogy az utolsó művelet mindig ellopja ezeket. Amikor a PARAM húzók segítségével vezérli a berendezéseket, láthatja, hogy azok a paraméterek egy bizonyos szintre ugranak", majd felzárkóznak" a húzó pozíciójához. Ez azért van, mert a húzó mindig valahol a 0% és a maximum között van. Mivel a húzó első mozgása az adott paraméter utolsó műveletének tekintendő, látni fogja, hogy amikor ezek az adott szintre ugranak, amikor a húzó nincs összhangban a paraméter induló szintjével. Az ugrás elkerülése érdekében használja a kódolókat a berendezések vezérlésére. A kódolók csak a változás irányát jelzik, nem pedig egy fix százalékos szintet, így nem fogja látni az ugrást, mivel nincs hova felzárkózni. A berendezés-paramétereket tartalmazó memória beállítható úgy, hogy a berendezés-paraméterek fokozatosan kövessék-e a húzót, vagy sem. A SmartFadeML használatának különböző módjai A SmartFadeML használatának több módja létezik. Manuális vezérlés A szintek és berendezés-paraméterek vezérlése közvetlenül a húzók és kódolók segítségével történik. Egyjelenetes átúsztatás Állítsa be a szinteket vakon, majd úsztassa át őket élőben. Ld. Egyjelenetes átúsztatás 81. oldal Programozás improvizált lejátszáshoz Készítsen csoportokat, palettákat, effekteket; ezeket pedig tárolja memóriákban vagy szekvenciákban. Parancslista programozása lejátszáshoz Rögzítsen egy jelet maximum 199 lépéssel, és úsztassa át az időket a lejátszáshoz a kereszthúzóba.

23 Adatszerkezet és időzítés Az adatszerkezet nagyon egyszerű. A húzók közvetlenül vezérlik az intenzitásokat és a paramétereket. Ezek a szintek különböző módon tárolhatók. Csoportok A berendezés-kiválasztások 24 csoportban tárolhatók a gyors előhíváshoz. Paletták A berendezés-paraméterek három fajta palettán tárolhatók a gyors előhíváshoz; és a memóriákban és szekvenciákban be is programozhatók, mint hivatkozott források. A palettatípusok a következők: FÓKUSZ (FOCUS), SZÍN (COLOUR) és NYALÁB (BEAM). Mindegyik típusból 24 létezik. A pozíciókhoz, színekhez és nyalábokhoz létrehozott paletták és a memóriákban rájuk mutató hivatkozások koncepciója az aktuális paraméterek tárolása helyett az időmegtakarítást szolgálja. Nagyon gyorsan ki tud választani négy berendezést, és azt mondhatja menj a középszínpadra (Fókusz Paletta 2) vörös színnel (Szín Paletta 1). Ha bármi módosul az előadásában, ismét időt takaríthat meg, ha a palettákat szerkeszti ahelyett, hogy szerkesztenie kellene az összes memóriát, illetve azokat a lépéseket, melyeket azok tárolnak. Ha módosulnak, frissítik magukat mindenhol, ahol felhasználta őket az előadásban; például, amikor egy díszlet darabjának fókusz palettáját elmozdítják, vagy amikor egy adott vörös szín paletta mélyebb vörösre változik. Effektek Az effektek segítségével érdekes minták és berendezés-mozgások hozhatók létre rendkívül gyorsan. 11 Alakzateffekt áll rendelkezésre a pan/tilt (vízszintes/függőleges) berendezés-mozgásokhoz, 11 Lineáris effekt az intenzitásokhoz vagy bármilyen egyszerű berendezés-paraméterhez, és 11 Színeffekt a színkeverő berendezésekhez. Az effektekre forrásokként hivatkozik a program, mint pl. paletták. Az Offset a memóriában kerül tárolásra, de a Mélység és Sebesség nem. Ez utóbbiak az effektekben kerülnek tárolásra. Memóriák Memóriákat lehet létrehozni az intenzitások, berendezés-paraméterek, paletták és effektek tárolására egy adott húzóra vonatkozóan. Ezek a memóriák lejátszhatók a húzókról, és lépésekként tárolhatók a szekvenciákban vagy a Jelben. 12 húzó (fader) oldalon húzó memória található = összesen 288 Memória. Minden memória rendelkezhet FCB/Focus, Colour, Beam (Irányítottság, Szín, Fénynyaláb) idővel a berendezés-paraméterek átvitelének vezérlésére. Pillanatfelvételek A komplett kimenet azonnal rögzíthető a Pillanatfelvétel (Snapshot) funkció segítségével. Maximum 10 ilyen pillanatfelvétel tárolható. Ezek később memóriák formájában rögzíthetők. Szekvenciák A szekvencia rögzítése a leggyorsabb módja a memórialáncok létrehozásának. A szekvencia egy 24 lépésből álló lista, mely a húzók segítségével manuálisan összefűzve vagy egyenként lejátszható. Minden lépés lehet egy egyszerű intenzitáscsatorna vagy egy memória. Minden lépéshez tartozhat Fel, Le és Várakozási idő. Léteznek általános időzítés-vezérlési funkciók, mint a Sebesség (Rate), Átúsztatás (Fade) és BPM. Jel (Stack) A Jel egy 199 lépésből álló színház stílusú lista, mely manuálisan vagy egy jelenetként lejátszható a Kereszthúzóról. Terveink szerint parancslistaként szolgálhat az előadáshoz. Minden lépés lehet egy intenzitáscsatorna, memória vagy egy egyedi Jelmemória állapot. Minden lépéshez tartozhat Fel, Le és Várakozási idő. Léteznek általános időzítés-vezérlési funkciók, mint a Sebesség (Rate) és az Átúsztatás (Fade) vezérlés.

24 2. Fejezet Setup A SmartFadeML alapértelmezett beállításának segítségével 48 fényszabályozó csatornát működtethet előkészítés nélkül. A mozgófényeket mindig módosítani kell, mivel specifikus sablont igényelnek, mely megfelel az adott típusoknak. Emellett további Beállítások segítik a felhasználót a megjelenítésben és a nyelveket illetően. E fejezet ezeket a beállításokat mutatja be. Ez a fejezet a következő részeket tartalmazza: DMX Kimenet 18 Betöltés törlése/beállítása 19 Fényszabályozók betöltése (INT) 20 Független csatornák betöltése 22 Berendezések betöltése 23 Pult beállítása 25 MIDI beállítása 27

25 DMX Kimenet A DMX (Digital MultipleX) egy világszerte elfogadott szabvány (vagy protokoll), melyet a SmartFadeML használ a világítóberendezéssel történő kommunikáció során. Ez egy digitális protokoll, mely alapvetően a BE ( on ), KI ( off ) vagy BE ( on ) százalékát határozza meg. A DMX használható a fényszabályozók, mozgófények, ködgépek, szín-szkrollerek, médiaszerverek vagy számos más DMX berendezés vezérlésére. A DMX összesen 512 (kimeneti) csatornára van korlátozva, mely egy DMX vonalon rendelkezésre áll (ún. univerzum). Az Ön SmartFadeML-jében két ilyen univerzum van, mellyel maximum 1024 kimenet (2x512) vezérelhető. A DMX kimenetek betölthetők a pultcsatornákba a SmartFadeML intenzitások vagy berendezések számára. 48 intenzitáscsatorna, 24 berendezés-csatorna és 2 független csatorna van. Minden pultcsatorna betölthető az összetett kimenetekre. Az alapértelmezett beállítás az 1:1. INT A1-A24, INT B1-B24, DEVICE INT D1-D24, IND 1, IND 2 Egy mozgófény-berendezés 48 különböző paramétert tartalmazhat. Minden paraméterhez szükséges a 1024 kimenetek egyike. Ez a mozgófény típusától függ, és automatikusan kerül beállításra a megfelelő sablon betöltésével. DMX Kimeneti Sebesség Ritka esetben néhány DMX berendezés kapcsán probléma merülhet fel a DMX beolvasásakor a SmartFade által biztosított standard maximum sebességnél. Ez gyakran a világító berendezések villódzásaként jelenik meg. Lelassíthatja a DMX kimeneti sebességét, hogy megpróbálja csökkenteni ezeket a kommunikációs hibákat a különböző gyártóktól származó berendezések között. Az alapértelmezett beállítás a Max. Menu>Setup>DMX Out>[Max]..[Slow]..[Medium]..[Fast]

26 Betöltés törlése/beállítása Intenzitásbetöltés törlése Az INT A és INT B intenzitásbetöltés törlésre kerül a Betöltés (Patch) Menüből: Menu>Patch>Patch Set/Clear>[Clear INT Patch] Nyomja meg az OK gombot a jóváhagyáshoz. 1:1 Intenzitásbetöltés beállítása Az INT A és INT B 1:1 intenzitásbetöltés törlésre kerül a Betöltés (Patch) Menüből: Menu>Patch>Patch Set/Clear>[Set INT Patch 1:1?] Nyomja meg az OK gombot a jóváhagyáshoz. Megjegyzés: A berendezés intenzitáscsatornái felhasználhatók 24 hagyományos fény betöltésére, ha nem használ berendezéseket. Ld. Betöltés csatornával 21. oldal Berendezésbetöltés törlése A betöltött Berendezések törölhetők egyszerre vagy egyesével a Betöltés (Patch) Menüben: Menu>Patch>Patch Set/Clear>[Clear Device] Válassza ki az összeset (All) vagy egyet a 24 közül a kerék segítségével, és nyomja meg az OK gombot a jóváhagyáshoz.

27 Fényszabályozó betöltése (INT) 48 intenzitáscsatorna létezik, mely betölthető két DMX univerzumba (1024 kimenet). Két 24 húzóból álló csoportra oszthatók: INT A és INT B húzó üzemmód. Az alapértelmezett Betöltés A SmartFadeML alapértelmezett betöltési üzemmódja 1:1 az 1. sz. DMX univerzumban a fényszabályozókra vonatkozóan. INT A = DMX1-24 INT B = DMX Ez a betöltés legegyszerűbb és legelterjedtebb módja, mivel könnyű megjegyezni, és azonnali vezérlést biztosít minden rendelkezésre álló csatornához. Egyedi betöltést is létre lehet hozni bármely DMX kimenet(ek) bármely vezérlési csatornához történő hozzárendelésével. A betöltés beállítása egyszerű, és elvégezhető az LCD menüben. Betöltés élőben vagy vakon Az Élő üzemmódban való betöltés a kiválasztott DMX kimenetet maximumra állítja, és minden más fényszabályozót nulla értékre, így Ön majd láthatja, hogy mi van csatlakoztatva az adott fényszabályozóra. A Vak üzemmódban történő betöltés nem befolyásolja az aktuális DMX értékeket, míg a betöltésben bekövetkező módosítások felülírnak (override) minden aktív csatornát. Megjegyzés: Egy fényszabályozó csak egy vezérlési csatornához tölthető be egyszerre. Ha betölt egy fényszabályozót, majd később betölti ugyanazt a fényszabályozót egy másik csatornára, akkor a fényszabályozó automatikusan törlésre kerül eredeti csatornájáról, és az újhoz kerül hozzárendelésre. Fényszabályozónkénti betöltés A fényszabályozónként történő betöltés talán a legegyszerűbb módja egy Ön számára ismeretlen berendezés betöltésének. Élő üzemmódban egyesével bekapcsolhat minden kimenetet, kiválaszthat egy intenzitáscsatornát, és betöltheti azt. 1. lépés: Nyissa meg a Betöltés (Patch) menüt: Menu>Patch>[Patch by dimmer] 2. lépés: Válasszon az Élő és Vak üzemmód közül a 3. sz. kódoló kerék segítségével Nyomja meg a MENU gombot a jóváhagyáshoz! 3. lépés: Minden betöltés elkészült a bal LCD-n. Menüpont Pult Hatás DMX 1-es kerék Válasszon ki egy DMX kimenetet! Ha Élő üzemmódban tölti be, azonnal a maximum érték kerül beállításra CH. 2-es kerék Válasszon ki egy csatornát a betöltéshez vagy a betöltés visszavonásához a kiválasztott DMX kimenetre vonatkozóan! <[U1] Váltás az 1-es és 2-es DMX univerzum között. [UNPATCH] Nyomja meg a SEL gombot a kiválasztott csatorna betöltéséhez vagy a betöltés visszavonásához az éppen kiválasztott DMX kimenetre és univerzumra vonatkozóan.

28 Betöltés csatornánként A csatornánkénti betöltés éppen olyan egyszerű, mint a fényszabályozónkénti betöltés. Az egyetlen különbség, hogy a kiindulási pont itt az intenzitáscsatorna. Élő üzemmódban történő betöltéskor ellenőrizheti, hogy mi van betöltve az egyes intenzitáscsatornákra, majd betölthet több fényszabályzó kimenetet erre a csatornára; illetve törölheti is a betöltést. 1. lépés: Nyissa meg a Betöltés (Patch) menüt: Menu>Patch>[Patch by channel] 2. lépés: Válasszon az Élő és Vak üzemmód között a 3. sz. kódoló kerék segítségével! Nyomja meg a MENU gombot a jóváhagyáshoz! 3. lépés: A betöltés elkészült a bal LCD-n. A jobb LCD-n megjelenik mindegyik fényszabályozó kimenet, melyet betöltött a kiválasztott csatornára a 3. sz. kódoló kerék segítségével görgessen tovább, ha több mint három fényszabályozó kimenetet töltött ugyanarra az intenzitáscsatornára. Menüpont Pult Hatás DMX 1-es kerék Válasszon ki egy csatornát a betöltéshez vagy a betöltés visszavonásához. A megfelelő DMX kimenet azonnal kiválasztódik, ahogy a kereket forgatja. Kiválasztható a D1 D24. Ld. Megjegyzés CH. 2-es kerék Válasszon ki egy DMX kimenetet a kiválasztott csatornára történő betöltéshez. Ha már be van töltve, akkor egy * jel látható a szám előtt, ahogy a fenti képen látható. <[U1] Váltás az 1-es és 2-es DMX univerzum között. [UNPATCH] Nyomja meg a kiválasztott csatorna betöltéséhez vagy a betöltés visszavonásához az éppen kiválasztott DMX kimenetre és univerzumra vonatkozóan. Figyelem: Bármelyik Berendezés Intenzitáscsatornát (D1-D24) betöltheti hagyományos fényekhez, ha épp nem használja ezeket a csatornákat a berendezésekhez.

29 Független csatornák betöltése A IND 1 és IND 2 független csatorna gombok két kimenetet biztosítanak, mely elkülönül minden más vezérléstől. Arra valók, hogy olyan berendezéseket működtessenek, mint például füstgépek, motoros függönysínek, stúdió jelzőlámpák stb. A SOLO nem befolyásolja ezeket a kimeneteket. A 2 független csatornakimenet állapota vagy eredménye nem rögzíthető. Alapértelmezett Betöltés A SmartFadeML alapértelmezett beállításában az utolsó kimenetek szerepelnek az 1. sz. DMX univerzumban a független csatornákra vonatkozóan. IND 1 = DMX 511 IND 2 = DMX 512 Ezt könnyű megjegyezni, és azonnali vezérlést biztosít két kimenettel. Létre lehet hozni egy alapértelmezett betöltést is bármely DMX kimenet független csatornákhoz történő kijelölésével. Független csatornák beállítása Ezeknek a betöltése és beállítása a Független csatornák (Independents) menüben történik. Menu>Independents>[Patch to] Menüpont Pult Hatás IND 1 1-es kerék Válasszon kimenetet az 1-es Független csatornához! <[U1] Válassza ki az 1 vagy 2. DMX univerzumot 1-es Független csatornához. [U1]> Válassza ki az 1 vagy 2. DMX univerzumot 2-es Független csatornához. IND 2 2-es kerék Válasszon kimenetet a 2-es Független csatornához A gomb viselkedése Menüpont Pult Hatás [Button mode] 1 és 2-es kerék Gomb üzemmód [Master mode] 1 és 2-es kerék Mester üzemmód [Set level] Szint beállítása 1 és 2-es kerék Beállítja, hogy a BLACKOUT és MASTER húzók befolyásolják-e vagy sem

30 Berendezések betöltése 24 berendezés-csatorna létezik, mely betölthető a két DMX univerzumra (1024 kimenet). Minden berendezéshez hozzárendelhető a 48 kimenet DMX helyigénye. Nincs alapértelmezett betöltés, mivel minden mozgófény vagy DMX berendezéshez specifikus, előre beépített betöltési beállítás szükséges. Ezek a beállítások megtalálhatók a szoftverben. Azt javasoljuk, hogy töltse be egyszerre minden berendezését, hogy elkerülhető legyen a címek átfedésének problémája. Mielőtt betöltené, győződjön meg róla, hogy tudja, milyen üzemmódba szeretné tenni a berendezést, és miért. Ehhez a döntéshez tanulmányozza át a berendezés kézikönyvét! A berendezések betöltése egyszerű, és az LCD menüben történik. Több berendezés betöltése Létezik egy betöltés varázsló, melynek segítségével igazán könnyű az egy vagy több berendezés betöltése. 1. lépés: Nyissa meg a Betöltés Varázslót (Patch Wizzard): Menu>Patch>Patch Devices>Patch Wizzard 2. lépés: Válassza ki a MAKE és MODEL opciót a berendezéshez, amit be akar tölteni Nyomja meg a MENU gombot a jóváhagyáshoz! 3. lépés: Most a kerekek balról jobbra forgatásával válassza ki az induló berendezést, a DMX címet és a berendezések számát. Nyomja meg a MORE gombot az 1/2 DMX univerzum közti választáshoz! Nyomja meg a MENU gombot a jóváhagyáshoz! 4. lépés: Megjelenik egy jóváhagyást kérő üzenet. Betöltés? Nyomja meg a MENU gombot a jóváhagyáshoz! 5. lépés: Kész. Lépjen ki a menüből, vagy folytassa a betöltést a 2. lépéstől. A berendezés tesztelése Nyomja meg a DEVICE SEL (Berendezés kiválasztása) gombot! A betöltött berendezéshez tartozó berendezésgomb (1-24) tompán világítani kezd. Nyomja meg az egyiket, amely ekkor fényleni kezd (kiválasztva). Most válassza ki a PARAM 1 opciót a húzókhoz, és próbálja az Intenzitás (1), Pan/Vízszintes (2) és Tilt/Függőleges (3) opciókat. Ld. Berendezés-paraméterek 37. oldal Berendezésbetöltés ellenőrzése Könnyen tisztázhatja, hogy melyik berendezés van betöltve a Device Selects 1-24 paraméterekhez; ehhez tartsa lenyomva több mint 1 mp-ig a Berendezés-kiválasztó gombot. A kijelzőkön a következő információk jelennek meg: Megjegyzés: A VariLite VL5 esetén a fényforrást egy hagyományos fényszabályozó vezérli. Ezt be kell tölteni a csatornára vagy egy külön berendezés intenzitáscsatornára (D1-D24). Ld. Betöltés csatornánként 21. oldal vagy Betöltés fényszabályozónként 20. oldal

31 Berendezésparancsok Az olyan berendezésparancsok, mint Lamp On (Lámpa be), Lamp Off (Lámpa le) és Reset (Visszaállít) a Berendezés (Device) menün keresztül érhető el. A parancsok a kiválasztott Berendezésekre érvényesek. Ld. Berendezések kiválasztása 35. oldal Menu>Devices>Device commands>[lamp On]..[Lamp Off]..[Reset] Berendezésbetöltés megtekintése/módosítása A DMX címek ellenőrzéséhez és az egyszerű berendezések betöltésének módosításához nyissa meg a Betöltés Megtekintése/Módosítása menüt: Menu>Patch>Patch Devices>View/Modify Patch Ezek a választási lehetőségek. SEMMI nem módosul, ha nem nyomja meg a MENU gombot, és nem hagyja jóvá a parancsot. Menüpont Pult Hatás Válasszon ki egy berendezést 1-es kerék Ha változik a berendezés száma, a többi beállítás is frissítésre kerül, hogy minden berendezést tükrözzön. 1-es vagy 2-es univerzum Kiválasztja a DMX címet (1 vagy 2) DMX cím 2-es kerék DMX cím módosítása a berendezésre vonatkozóan Berendezésbeállítások Egyedileg megfordíthatja és/vagy kicserélheti a pan&tilt funkciókat minden berendezéshez. Ezt általában akkor alkalmazzuk, amikor nem ugyanolyan módon vannak beállítva hogy a pan&tilt funkciónak ugyanolyan hatása legyen a színpadon. Ezek a funkciók a Berendezés Menüből érhetők el. Menu>Devices> Menüpont Pult Hatás [Invert Pan] A 2-es kerék kiválasztja a berendezést A SEL választ a be/ki opció között [Invert Tilt] A 2-es kerék kiválasztja a berendezést A SEL választ a be/ki opció között [Swap Pan/Tilt] A 2-es kerék kiválasztja a berendezést A SEL választ a be/ki opció között

32 Pultbeállítások (Setup menü) Törlési funkciók Az adatok törlése a Setup menün keresztül történik. Menu>Setup>[Erase] A következő adattípusok törölhetők: Minden előadásadat Memóriák Szekvenciák Jel Paletták Kereszthúzók Az irányt, amerre a Kereszthúzók a következő lépésre ugranak JEL üzemmódban, a Setup menüben lehet beállítani. Menu>Setup>[Crossfade faders] Két választási lehetőség van Csak felfelé Mindkettő Alapértelmezett idők Alapértelmezett idők állíthatók be a következőkre Áttűnés a Szekvenciákban és Jelben. Ld. Alapértelmezett áttűnési idők 65. oldal Sebességlimit. FCB beállás ideje. DMX kimenet Ld. DMX Kimeneti Sebesség 18. oldal MIDI Beállítások Ld. MIDI Beállítások 25. oldal

33 Nyelv Megválasztatja a menük nyelvét a Setup menün keresztül. Menu>Setup>Language>[English] Jelenleg a következők közül választhat: angol francia német spanyol A pult a legutolsó kiválasztott nyelvet jeleníti meg, amíg azt nem módosítja. Kijelzők A kijelzőbeállítások a Setup menün keresztül érhetők el. Menu>Setup>Displays Menüpont Pult Hatás BUTTON (Gomb) 1-es kerék Gomb intenzitások SCREEN (Képernyő) 2-es kerék LCD intenzitások CONTRAST (Kontraszt) 3-mas kerék LCD kontraszt Szoftververzió A Setup menüsegítségével megtudhatja, hogy pultja melyik szoftververziót használja. Menu>Setup>[Software version]

34 MIDI beállítások A SmartFadeML beépített MIDI (Musical Instrument Digital Interface Digitális Hangszer Interfész) lehetőségeket tartalmaz, melynek három alapvető funkciója van. Előadás-vezérlési rendszerek: A SmartFadeML beállítható arra, hogy reagáljon az időalapú sorrendvezérlőkből vagy előadásvezérlési rendszerekből érkező MIDI adatokra. Ez lehet az MSC (MIDI Előadásvezérlés) vagy a SmartFadeML Alapvető MIDI implementációjának funkciója/funkciói. Két SmartFadeML lejátszásának szinkronizálása: a Memóriahúzók, nyomógombok és a Stack plus Grand Master és Blackout (Elsötétítés) lejátszási funkciók szinkronizálhatók. MIDI vezérlő adatok küldése: létezik egy vezérlő betöltés, ahol a SmartFadeML minden csatornája kijelölhető úgy, hogy valamelyik MIDI vezérlőt (1-127) a külső berendezések vezérlésére állítsa. Az előadás-vezérléshez és a lejátszás szinkronizálásához normál esetben elég létrehozni a MIDI csatlakozást, és az használható anélkül, hogy bármit be kellene állítani. MIDI Előadás-vezérlés (MSC) Az MSC egy előadás-vezérlési szabvány a MIDI-n belül, mely általában akkor használatos, amikor különböző berendezések kapcsolódnak egy előadás-vezérlési beállítás alatt. A SmartFadeML támogatja az alapvető Midi Előadás-vezérlési (MSC) parancsokat. Mindig küldhetők és fogadhatók a MIDI csatorna beállításaitól függetlenül. Beállíthatja az MSC Berendezés azonosítót a MIDI menüből. Menu>Setup>MIDI>[MSC Device ID] Midi Előadás-vezérlési Parancsok Go (Indulj) Stop (Állj) Resume (Folytat) Két SmartFadeML szinkronizálása Két SmartFadeML pult lejátszásának szinkronizálásához csak csatlakoztassa az A pult MIDI kimenetét a B pult MIDI bemenetéhez. Ekkor a fő lejátszási funkciók tükrözve lesznek A pultról a B pultra. Ha azt akarja, hogy B pultról is tudjon lejátszani, és vissza akarja tükrözni azt az A pultra: csatlakoztassa a MIDI kimenetet B pultról A pultra. A SmartFadeML-ben nincs MIDI THRU ezért nem fordulhat elő az információk hurkolása. Funkciók Mivel az MSC az alapértelmezett beállítás, a GO, PAUSE és STOP parancsok azonnal szinkronizálhatók. MEM üzemmódban a húzók és nyomógombok szinkronizálhatók* SOLO üzemmód szinkronizálható a MEM nyomógombokkal A Grand Master, Blackout és Bumps Master szinkronizálható* *Ezek a funkciók átvitelre kerülnek az alapvető Basic MIDI implementációban az éppen beállított MIDI csatornán. MIDI csatorna, 28. oldal; Alapvető MIDI implementáció, 28. oldal

35 Alapvető MIDI implementáció Lehetőség van vezérlők és gombok küldésére és fogadására. Ez alkalmazható az Előadás-vezérlésnél és két SmartFadeML pult szinkronizálásánál is. Vezérlők 1-48 = Mester 1-48 (csak MEM üzemmódban) 124 = Élő húzó (fader) 125 = Következő húzó (fader) 126 = Nyomógomb Mester 127 = Grand Master Programcserélő 0 = Jel visszaállítása a 0. lépésre 1-99 = az lépésre ugrás a Jelben = memóriaoldal 124 = Szünet 125 = Start (GO) 126 = Elsötétítés (B.O.) nem aktív 127 = Elsötétítés (B.O.) aktív Megjegyzés be/ki 0-47 = MEM nyomógombok 1-48 (csak MEM üzemmódban) MIDI csatorna Az Alapvető és Haladó MIDI funkciók küldése és fogadása az MSC-t kivéve ugyanazon a MIDI csatornán keresztül történik. Ezt a MIDI menüben lehet beállítani. Menu>Setup>MIDI>[MSC Device ID] Nyomja meg az OK gombot! Az 1-es kerék segítségével válasza ki az 1 16 MIDI csatornát, és nyomja meg az OK gombot a jóváhagyáshoz.

36 MIDI Vezérlők küldése Ennek a funkciónak az a szerepe, hogy a SmartFadeML bármely vezérlőcsatornája vezérelni tudjon egy külső berendezést bármely MIDI vezérlő (0-127) segítségével. Ez a Vezérlőbetöltés (Controller Patch) menüben állítható be. Menu>Setup>MIDI>[Controller Patch] Nyomja meg az OK gombot! Az 1-es kerék segítségével válassza ki valamelyik SmartFadeML vezérlőcsatornát (1-72), majd a 2-es kerékkel válassza ki valamelyik MIDI vezérlőt (1-127). Nyomja meg az OK gombot a jóváhagyáshoz. Amikor ezt beállította, ennek a csatornának a kimenete szintén továbbítódik a Vezérlőbetöltésen kijelölt MIDI vezérlőn. Megjegyzés: Ha egy MIDI vezérlő be van töltve egy csatornára, ennek a vezérlőnek az alapértelmezett MIDI implementáció funkciója inaktív.

37

38 3. Fejezet Programozás Ha a fényszabályozók és berendezések vezérlésével kapcsolatosan végzett a pult beállításával, akkor elkezdheti a programozást. Ez a fejezet a következő részeket tartalmazza: Intenzitáscsatornák 32 Berendezések 34 Effektek 42 Memóriák 47 Pillanatfelvételek 49 Szekvenciák 50 Jel 52

39 Intenzitáscsatornák A fényszabályozók és berendezések intenzitásai a húzókkal állíthatók be. Egyszerűen nyomja meg az egyik intenzitás üzemmód gombot, majd a húzók segítségével állítsa be az intenzitásokat. A kiválasztott gomb zölden világít. Az intenzitások HTP (Highest Takes Precedence Magasabb érték szerinti vezérlés ) alapon vannak a pult kimenetein felhalmozva. Az intenzitások forrása lehet egy csatornahúzó, egy memóriahúzó vagy a Jel. A Mesterhúzó (fader) és az Áttűnés (Blackout) gomb korlátozza őket. Intenzitás utánzása A húzók alatt található nyomógombok fényereje az adott kimenet intenzitásával arányos, függetlenül a húzó pozíciójától. Ez akkor is így van, ha nincs kimenet töltve a húzóra. A bal LCD-n megjelenik a kiválasztott húzó üzemmód aktuális kimenete oszlopgrafikon formájában. Csatornák ütköztetése (bumping) A nyomógombok azonnal a BUMP húzó szintjére ugranak. SOLO üzemmódban a többi intenzitáscsatorna ideiglenesen el van némítva. Értékek összehangolása Mivel a húzókat több funkcióra használjuk, előfordulhat, hogy a húzó fizikai pozíciója nincs összhangban a húzó kimenetével. Amikor egy össze nem hangolt húzót mozgat, a nyomógomb villogni fog, amíg az adott húzó aktuális szintjét el nem éri. Minden intenzitás nulla értékre állítása A CLEAR gomb segítségével szelektív módon kapcsolhat ki fényeket. Nyomja meg a CLEAR gombot négyszer gyors egymásutánban, hogy a színpad elsötétüljön. Ld. Törlés 74. oldal Megjegyzés: A berendezésintenzitások beállíthatók az Intenzitás Paraméterek vagy a 3. sz. kerék segítségével is a jobb oldali LCD-n. Ld. Paraméterek az LCD-n 37. oldal Élő vagy Next (Következő) üzemmód Az intenzitások beállíthatók élőben vagy vakon (NEXT üzemmód). Élő üzemmód Normál esetben az Intenzitások közvetlenül beállíthatók a Kereszthúzó Élő (Live) húzójában. A húzó által generált eredmény összehangolásra kerül a többi húzó kimenetével. Ha az átúsztatás manuálisan vagy a GO gombbal vezérelt a szintek lecsökkennek nullára vagy a következő lépésre a Kereszthúzó Jelében. Next üzemmód Amikor a NEXT üzemmód aktív, minden húzó beállítja az intenzitásokat a Kereszthúzó Next húzójában ami azt jelenti, hogy ezek a szintek lesznek a kimeneti szintek a következő átúsztatáskor. Így előre be tudja állítani a szinteket manuálisan, és át tud rájuk úsztatni, mint a hagyományos egyjelenetes manuális fényvezérlő pultoknál. Ld. Egyjelenetes Átúsztatás 81. oldal

40 Csatornatartomány szabályozása Minden csatornát ki lehet választani, és a Csatorna (Channel) menüben lehetőség van ezek arányos szabályozására. Menu>Channels>[Adjust Channel Range] Menüpont Pult Hatás START 1. kerék Kiválasztja az első csatornát a tartományban END (utolsó) Kerék 2 Kiválasztja az utolsó csatornát a tartományban [All] (mind) Adjust LEVEL (szint beállítása) Kiválaszt minden csatornát egy csatornatartományként. 3. kerék Szintek arányos beállítása Csatornatartomány beállítása Minden csatornát ki lehet választani, és a Csatorna (Channel) menüben be lehet őket állítani, Menu>Channels>[Set Channel Range] Menüpont Pult Hatás START 1. kerék Kiválasztja az első csatornát a tartományban END (utolsó) Kerék 2 Kiválasztja az utolsó csatornát a tartományban [All] (mind) Adjust LEVEL (szint beállítása) 3. kerék Kiválaszt minden csatornát egy csatornatartományként. Ahogy a kereket mozgatja, a tartomány minden csatornája azonnal beállítódik erre a szintre.

41 Berendezések A SmartFadeML-et arra a speciális célra tervezték, hogy olyan berendezéseket kezeljen nagyon egyszerű és lényegretörő módon, mint pl. a mozgófények. A Berendezésintenzitások és -paraméterek manuálisan beállíthatók a húzókkal és/vagy az LCD paraméter menük segítségével. Ld. Intenzitáscsatornák 32. oldal Az olyan berendezésekkel való munka, mint a mozgófények, gyakran nagyobb előkészítést igényel, mint a fényszabályozók esetében. Mind a programozás, mind a lejátszás könnyebb, ha Palettákat és Csoportokat hoz létre a berendezések gyors kiválasztásához és beállításához. Ld. Paletták 16. oldal; Csoportok 16. oldal Berendezésidők Két alapértelmezett időbeállítás létezik, melyek azt befolyásolják, hogyan történik a berendezések vezérlése. Ld. Alapértelmezett berendezésidők 59. oldal Ismerje meg a berendezést Ha egy berendezést szeretne vezérelni, győződjön meg róla, hogyan működik! Olvassa el a berendezés kézikönyvét, és ellenőrizze, milyen üzemmódban üzemel. Győződjön meg róla, hogy ez az üzemmód megfelel-e a SmartFade ML Berendezésbetöltésben található egyedi beállításainak Ld. Berendezések betöltése 23. oldal

42 Berendezések kiválasztása Mielőtt bármit kezdeni tudna egy berendezéssel, ki kell választania a feladatra. Ez a SELECT (kiválasztás) gombokkal és a 24 DEVICE/PALETTE SELECT (Berendezés / Paletta Kiválasztó) gombbal tehető meg. A rendelkezésre álló kiválasztási funkciók a következők: Funkció Pult Hatás Berendezéskiválasztás (Device Ez a gomb világítani kezd az összes betöltött Select) üzemmód aktiválása berendezéshez tartozó kiválasztógombbal együtt. A fényesek vannak kiválasztva, a tompán világítók nincsenek. Berendezés kiválasztása vagy a A gombokkal kiválasztható minden kiválasztás kikapcsolása berendezés. Tartsa lenyomva az egyiket, és nyomjon meg egy másikat egy egész tartomány kiválasztásához. Nyomja meg kétszer gyors egymásutánban az összes többi berendezés kiválasztásának törléséhez. Aktuális kiválasztás törlése Töröl minden kiválasztott berendezést. Előző kiválasztás Minden aktív kiválasztása Minden aktív kiválasztása memóriából és és Tartsa lenyomja a CLEAR SEL gombot, és nyomja meg a DEVICE SEL (berendezéskiválasztás) gombot az előző kiválasztás visszaállításához. Minden nulla feletti intenzitású berendezés kiválasztásra kerül. Tartsa lenyomva a SELECT ACTIVE gombot, és nyomja meg egy adott memória nyomógombját, és csak az adott memóriában lévő berendezések kerülnek kiválasztásra.

43 Berendezéscsoportok A berendezéskiválasztások betöltésének gyors módja a csoportokban történő tárolás. 24 csoport létezik Csoportok rögzítése Művelet Pult Hatás 1. Berendezések kiválasztása A kiválasztott berendezésgombok teljes fényerővel világítanak (a Berendezéskiválasztás üzemmódot be kell kapcsolni). 2. Rögzítés aktiválása Minden gomb villogni kezd, mely rögzíthető ebben az üzemmódban (nyomja meg a CLEAR gombot a kilépéshez). 3. Csoportok kiválasztása A GROUP gomb világítani kezd. Mind a 24 kiválasztógomb teljes fényerővel villog. A már rögzített gombok tompán villognak. 4. Csoport rögzítése Ha megnyom egy kiválasztógombot, a csoport tárolásra kerül az adott gombon. A pult automatikusan visszatér Berendezéskiválasztás üzemmódba. Rögzített csoportok betöltése Művelet Pult Hatás 1. Csoportok aktiválása A GROUP gomb világítani kezd. Minden kiválasztógomb, mely rögzített csoportot tartalmaz, zölden világítani kezd teljes fényerővel. 2. Csoport kiválasztása Ha megnyom egy kiválasztógombot, a csoport kiválasztásra kerül. A pult automatikusan visszatér Berendezéskiválasztás üzemmódba.

44 Berendezés-paraméterek A berendezéshez a SmartFadeML-ben 48 paraméter tartozhat, mint pl. pan, tilt, gobo, stb. Ezeket a paramétereket a berendezés-betöltés egyedi beállítása automatikusan feltérképezi. A kiválasztott berendezések paraméterei mindig a legutolsó kibocsátott értékre ugranak LTP (Latest Takes Precedence Utolsó érték szerinti vezérlés) alapon. A Mesterhúzó vagy Blackout (Elsötétítés) gomb nem befolyásolja őket. Paraméterek a húzókon Amikor kiválaszt egy berendezést, annak minden paramétere feltérképezésre kerül két PARAM fader (paraméterhúzó) oldalon. Ha az egyik húzóoldal aktív (a gomb világít), az aktuálisan kiválasztott berendezésekre vonatkozó minden rendelkezésre álló paraméterhúzó alatt lévő nyomógomb világítani kezd. Minden húzó paramétere fel van tüntetve a pult előlapon, az adott húzó alatt. A PARAM 1 paraméterek a gombok alatt, a PARAM 2 a gombok felett találhatók. Például, az 1. húzó PARAM 1 üzemmódban = Intenzitás. Ha mozgatja a húzót, az adott paraméter a húzó értékére ugrik (lehet, hogy Ön nem ezt akarta elérni). A paraméterek aktuális értékükre vonatkozó beállításához használja a kódoló kerekeket és az LCD-ket. Nyomógombok A nyomógombokkal beállíthat egy paraméter a nulla és maximum érték között a PARAM 1 vagy 2 lenyomva tartása mellett. Paraméterek az LCD-ken Ha kiválaszt egy berendezést, mindkét LCD-n a paramétervezérlő ablakok és kódoló kerekek jelennek meg. Ez akkor szükséges, ha az aktuális pozíciójukra vonatkozó paramétereket akarja beállítani. A bal LCD-n megjelenik az aktuális paramétertípus fent középen (ebben a példában a Focus). A jobb LCD jobb felső sarkában megjelenik az adott menü száma, és alatta az elérhető almenük. Ebben a példában a Coarse az aktuális almenü, és az almenü száma 1/2. Az aktuálisan kiválasztott berendezéseknél nem elérhető paraméterek mellett a [---] jel jelenik meg. Navigációs gombok Művelet Pult Hatás Következő paraméter menü A következő paraméter menü kerül kiválasztásra, és a bal LCD-n felül, középen jelenik meg. Almenük Az almenük a bal LCD-n alul középen jelennek meg, és a gomb világítani kezd.

45 Berendezéspaletták A berendezések egyszerű beprogramozásához a paraméterek hivatkozásokban tárolhatók, melyeket palettáknak hívunk. A Paletták egy gombnyomással betölthetők. Három fajta paraméterpalettát tud tárolni és betölteni Ld. Paletták 16. oldal Fókuszpaletták 1-24 = pozíció információk Színpaletták 1-24 = színinformációk Nyalábpaletták 1-24 = nyalábinformációk (minden, a szín és pozíció kivételével) Ezek a paramétertípusok használhatók a paraméterek csoportosítására is, amikor olyan funkciókat használ, mint a HOME és ALIGN. Paletták rögzítése Művelet Pult Hatás 1. Berendezések kiválasztása A kiválasztott berendezésgombok maximális fényerővel villognak (be kell kapcsolni a Berendezéskiválasztás üzemmódot). 2. Rögzítés aktiválása Minden gomb villogni kezd, melyet ebben az üzemmódban rögzíteni lehet (nyomja meg a CLEAR gombot a kilépéshez). 3. Palettatípus kiválasztása A gomb világítani kezd. Mind a 24 kiválasztógomb maximális fényerővel villog. A már rögzített gombok tompán villognak. 4. Paletta rögzítése Ha megnyom egy kiválasztógombot, a paletta tárolásra kerül az adott gombon. A pult automatikusan visszatér Berendezéskiválasztás üzemmódba. Megjegyzés: A színkeveréssel (CMY) rendelkező berendezésekhez az 1-24 színpaletták automatikusan generálódnak. A kiválasztógombok a paletta színét tükrözik SZÍN és Berendezéskiválasztás üzemmódban. Rögzített paletták betöltése Művelet Pult Hatás 1. Berendezések kiválasztása Kiválasztott berendezésgombok maximális fényerővel világítanak (Be kell kapcsolni a Berendezéskiválasztás üzemmódot). 2. Paletta üzemmód bekapcsolása A gomb világítani kezd. Minden kiválasztógomb, melyhez palettát rögzített, maximális fényerővel kezd világítani* 3. Paletta kiválasztása Ha megnyom egy kiválasztógombot, a paletta aktiválódik. A pult automatikusan visszatér Berendezéskiválasztás üzemmódba. *Tartsa lenyomva a FOCUS (Fókusz), COLOUR (Szín) vagy BEAM (Nyaláb) gombot, és válassza ki a Palettákat folyamatosan anélkül, hogy kilépne a Paletta üzemmódból.

46 Általános berendezés funkciók Paraméterek visszaállítása kezdő pozícióba A visszaállítás funkció nagyon hasznos a berendezés-paraméterek alaphelyzetbe történő visszaállításához. A Visszaállítási értékek minden berendezés előre beépített egyedi beállításaiban vannak meghatározva. Ez az érték minden paramétert vagy bizonyos paramétereket semleges értékre állít, úgy mint fehér megnyitása, nyaláb megnyitása, egyenesen előre. Minden Visszaállítás (Home) az aktuálisan kiválasztott Berendezés(ek)re vonatkozik, és nem befolyásolja az intenzitásokat. Művelet Pult Hatás Minden paraméter visszaállítása Fókuszparaméterek visszaállítása Színparaméterek visszaállítása Nyalábparaméterek visszaállítása Bármely paraméter visszaállítása Paraméterek összehangolása (1 mp-en belül) és és és és Minden paraméter visszaáll kezdő pozícióba a kiválasztott berendezéseken. Minden Fókuszparamétert visszaállít kezdő pozícióba a kiválasztott berendezéseken Minden Színparamétert visszaállít kezdő pozícióba a kiválasztott berendezéseken Minden Nyalábparamétert visszaállít kezdő pozícióba a kiválasztott berendezéseken Tartsa lenyomva a HOME gombot, és nyomja meg bármelyik paraméter nyomógombot, hogy visszaállítsa a kezdőértékre a kiválasztott berendezéseken. Bármelyik paraméter(eke)t összehangolhat két berendezés között. Ez akkor hasznos, ha például létrehozott egy színkeveréket az egyik berendezésen, és ugyanúgy használni szeretné azt egy másikon. Művelet Pult Hatás 1. Célberendezések kiválasztása A kiválasztott berendezések gombjai maximális fényerővel világítanak (Be kell kapcsolni a Berendezés Kiválasztás üzemmódot). 2. Összehangolás (Align) üzemmód aktiválása Az Align és a FÓKUSZ, SZÍN és NYALÁB gomb világítani kezd. 3. Paramétertípus kiválasztása Válassza ki, melyik paramétertípust akarja összehangolni. 4. Forrásberendezés kiválasztása Amint megnyomja az egyik kiválasztógombot, a célberendezések összehangolásra kerülnek ennek a berendezésnek a kiválasztott paramétertípusára vonatkozóan. A pult automatikusan visszatér Berendezéskiválasztás üzemmódba.

47 Paraméterek szórása A Fan funkcióval gyorsan ki tud terjeszteni egy értéktartományt a kiválasztott berendezéseken egy adott paraméterre vonatkozóan. Különböző szórási formák léteznek (lineáris, V, U és S). Az alapértelmezett középpont a berendezésre vonatkozóan az aktuális kiválasztás közepén található, de ez megváltoztatható a Fan menüben. A FAN gomb tompán világítani kezd, és akkor használható, amikor több mint egy berendezés kerül kiválasztásra Létezik egy gyors Fan üzemmód, és egy Fan menü üzemmód. Fan Üzemmód A gyors szórás üzemmód nagyon gyors módja bármely paraméter szórásához a kiválasztott berendezésekre vonatkozóan az LCD paramétervezérlés segítségével. Tartsa lenyomva a FAN gombot, és forgassa a kereket bármelyik paraméterre. A szórás a kiválasztott berendezéseket érinti erre a paraméterre vonatkozóan. Az utolsóként használt beállítások kerülnek alkalmazásra a Fan üzemmódban. Fan Menü Üzemmód Művelet Pult Hatás 1. Válassza ki a célberendezéseket A kiválasztott berendezésgombok maximális fényerővel világítanak (Be kell kapcsolni a Berendezés Kiválasztás üzemmódot). 2. Fan üzemmód aktiválása A gomb világítani kezd. A húzók a paraméterekre vannak állítva, és a nyomógombok villogni kezdenek. 3. Paraméter kiválasztása A kiválasztott paraméter-nyomógomb villogni kezd maximális fényerővel. Bármikor módosíthatja másik paraméterre. A Szórásvezérlések megjelennek az LCD-ken. Menüpont Pult Hatás Stílus 1. kerék Stílus kiválasztása Középpont Kerék 2 Válassza ki a középpontot a szórási művelethez Méret 3. kerék Állítsa be a szórás funkció szélességét (méretét) Megjegyzés: Középre rendezés: A berendezések kiválasztásának eredeti sorrendje, mielőtt a FAN funkció segítségével kiszámítanánk a középső berendezést. Válassza ki az 1,2,3 számsort, így a középső berendezés = 2 Válassza ki a 3,1,2 számsort, így a középső berendezés = 1 Páros számú adatot tartalmazó lista esetén a középpont a két középső berendezés között található. Másképpen fogalmazva ebben az esetben a középpont nem egy berendezés", hanem az a berendezések között található.

48 Kijelölő (Highlight) Üzemmód A Highlight egy olyan üzemmód, melynek segítségével a felhasználó egy berendezéscsoportot egyesével tud beállítani. A kiválasztott berendezéseket egy csökkentett értékre állítja, melyet később beállíthat a maximum értékre. Minden berendezés, amely nincs kiválasztva, ideiglenesen nullára áll, és ezeket nem lehet kiválasztani. Művelet Pult Hatás 1. Berendezések kiválasztása A kiválasztott berendezés gombok maximális fényerővel világítanak (be kell kapcsolni a Berendezéskiválasztás üzemmódot). 2. Highlight üzemmód bekapcsolása A gomb világítani kezd. 3. Válasszon ki egy berendezést az első kiválasztáson belül A gomb világítani kezd, és a berendezés maximum értékre állítódik. A többi berendezés nulla értékre állítódik. Állítsa be a paramétereket, és válassza ki a következő berendezést! Egyszerre csak egy berendezést lehet kiválasztani. Nyomja meg a HIGHLIGHT gombot az üzemmódból való kilépéshez. Paraméterek másolása memóriából Ha egy berendezés paramétereit egy adott memóriából akarja másolni, hogy újra használni tudja a szín-, pozícióvagy nyaláb-beállításokat, használja a Fetch (betöltés) funkciót. Művelet Pult Hatás 1. Berendezések kiválasztása A kiválasztott berendezésgombok maximális fényerővel világítanak (Be kell kapcsolni a Berendezéskiválasztás üzemmódot). 2. Aktiválja az egyik paletta üzemmódot 3. Válassza ki bármelyik memória nyomógombot A gomb világítani kezd. Minden olyan kiválasztógomb maximális fényerővel kezd világítani, melyhez paletta van rögzítve. Ha megnyom egy kiválasztógombot, a kiválasztott típus paraméterei bemásolódnak ebbe a memóriába. A pult automatikusan visszaáll Berendezéskiválasztás üzemmódba.

49 Effektek Létezik egy 33 effektből álló, előre definiált könyvtár, mely hullámformákat alkalmaz az eredmény generálásához. Ezek az effektek három kategóriára oszthatók: Forma (csak pan/tilt vízszintes/függőleges) Lineáris (bármely paraméter) Szín (csak CMY vagy RGB mix). Minden vezérlősor utolsó gombja a STOP funkció az egyes effekt-típusokra vonatkozóan. Megjegyzés: Az effektek a Memóriákban és Jellépésekben kerülnek eltárolásra. Forrásként kerülnek hivatkozásra, ú.m. paletták. Így, ha a 3. sz. Alakzat-effektet szerkeszti, az módosul az előadás egészében, amikor az ezt tartalmazó memória lejátszásra kerül. Alakzat-effektek Alakzat-effektek csak a pan&tilt (vízszintes/függőleges) funkciókban alkalmazhatók a berendezésekben a mozgások létrehozására. Alakzat-effektek indítása Művelet Pult Hatás 1. Berendezések kiválasztása Kiválasztott berendezésgombok maximális fényerővel világítanak (Be kell kapcsolni a Berendezéskiválasztás üzemmódot). 2. Effekt üzemmód aktiválása A gomb világítani kezd. Az Effekt kiválasztógombok világítani kezdenek maximális fényerővel, az üresek pedig halványak. 3. Alakzat-effekt kiválasztása Ha megnyom egy kiválasztógombot, az effekt aktiválódik. Ha az üres volt, akkor Szerkesztés Üzemmódba lép. Ld. Alakzat-effektek szerkesztése 68. oldal Alakzat-effektek leállítása A Alakzat-effektek egyenként leállíthatók minden berendezésnél. Művelet Pult Hatás 1. Berendezések kiválasztása leállításhoz Kiválasztott berendezésgombok maximális fényerővel világítanak (Be kell kapcsolni a Berendezéskiválasztás üzemmódot). 2. Effekt üzemmód aktiválása A gomb világítani kezd. Az Effekt kiválasztógombok világítani kezdenek maximális fényerővel, az üresek pedig halványak. 3. Alakzat-effekt megállításának kiválasztása Ha megnyomja ezt a gombot, az effekt leáll. A pult automatikusan visszatér Berendezéskiválasztás üzemmódba.

50 Megjegyzés: Az alakzat-effektek egyedi tervezésűek, de szokványos fényhelyzeteket tartalmaznak. Szabadon kipróbálhat bármilyen más módszert. Ne feledje, hogy egy 50 %-ban megdöntött mozgó fej sohasem ír le kört előre vagy hátra kell irányítani. Íme néhány információ róluk: 1. Kör Kör alakú átúsztató mozgás 2. Négyszög Négyszög alakú átúsztató mozgás 3. Végtelen Végtelen utazás egyenletes mozgásokkal 4. Lissajou Ingamozgás 5. Lóhere A fény négylevelű lóherét formázó útvonala 6. Virág A fényvirágot formáló útvonala 7. Háromszög Háromszög alakú átúsztató mozgás 8. Harmonikus Gyors virág alakú mozgás 9. Zaj Szabálytalan és össze-vissza mozgás minta 10. Ötágú csillag A fény ötágú csillagot formáló útja 11. Korcsolyázás Egy korcsolya mozgása felülnézetből Eltolási relációk az Alakzat- és Színeffektek között Minden olyan berendezést el lehet tolni egymáshoz képest, melyen Alakzat- vagy Színeffektet alkalmaztunk, így egymás után indulnak el vagy kettesével (stb.), nem pedig ugyanabban az időben mozognak. Ez az információ egyedileg kerül tárolásra minden Memóriában vagy Jel állapotban. Művelet Pult Hatás 1. Fan üzemmód kiválasztása A gomb világítani kezd. Az EFFEKT gomb villogni kezd. Ha valamelyik berendezés ki van választva, a paraméter nyomógombok is villogni kezdenek. 2. Effekt kiválasztása A FAN és EFFEKT gombok villogni kezdenek. Az Offset Relation menü megnyílik az LCD-ken. Menüpont Pult Hatás Típus Válasszon az Alakzat- és Színeffektek közül a kiválasztott Berendezésekre vonatkozóan. Kapcsolat 3. kerék Válasszon relációt MINDEN Egyenletesen 1:2 1:3 1:4 1:5 1:6 1:7 1:8 1:9 Megjegyzés: Ahhoz, hogy meggyőződjön róla, hogy használni tudja ugyanazt az effektet különböző relációkban, a reláció csak a memóriában vagy Jel állapotban kerül tárolásra nem része magának az effektnek.

51 Színeffektek A Színeffekteket kifejezetten CMY vagy RGB típusú színparaméter-keveréshez terveztük. Színeffektek indítása A színeffektek elindíthatók, illetve lehet őket szerkeszteni, majd egy időben elindítani. Művelet Pult Hatás 1. Berendezések kiválasztása A kiválasztott berendezésgombok maximális fényerővel világítanak (Be kell kapcsolni a Berendezéskiválasztás üzemmódot). 2. Effekt üzemmód aktiválása A gomb világítani kezd. Az Effekt kiválasztógombok világítani kezdenek maximális fényerővel, az üresek halványak. 3. Színeffektek kiválasztása Minden programozott Színeffekt gomb maximális fényerővel kezd világítani. 4. Lineáris effekt és cél kiválasztása Színeffektek leállítása A színeffektek egyenként leállíthatók a kiválasztott berendezés(ek)re vonatkozóan. Nyomja meg valamelyik gombot a kiválasztáshoz, vagy nyomjon meg egy olyan gombot, melyhez még nem tartozik effekt, és a program Szerkesztés üzemmódba lép. Ld. Színeffektek szerkesztése 70. oldal Művelet Pult Hatás 1. Berendezések kiválasztása a leállításhoz A kiválasztott berendezésgombok maximális fényerővel világítanak (Be kell kapcsolni a Berendezéskiválasztás üzemmódot). 2. Effekt üzemmód aktiválása A gomb világítani kezd. Az Effekt kiválasztógombok világítani kezdenek maximális fényerővel, az üresek halványak. 3. Színeffektek kiválasztása Minden programozott Színeffekt gomb maximális fényerővel világít. 4. Effekt leállításának kiválasztása Ha megnyomja ezt a gombot, az effekt leáll. A pult automatikusan visszatér Berendezéskiválasztás üzemmódba. Megjegyzés: A Színeffektek egyedi tervezésűek egyedi tervezésűek, de szokványos fényhelyzeteket tartalmaznak. Szabadon kipróbálhat bármilyen más módszert. Íme néhány információ róluk: 1. Szivárvány Egy sorozat áttűnés a szivárvány színeiben 2. Bohóc Lépések sorozata a szivárvány színeiben 3. Lángok Véletlenszerű tűzlobogás vörös és narancs színekben 4. Rét - Véletlenszerű zöld-sárga áttűnések 5. Búzamező Vándorló áttűnés zöldből a kékbe 6. Víz Véletlenszerű áttűnés kékesből a fehérbe 7. Royal Véletlenszerű áttűnés kékesből a lilába 8. Miss Piggy (Miss Röfi) Véletlenszerű áttűnés pinkből a fehérbe 9. Szeszélyes (Freak-out) - Véletlenszerű nagy sebességű villódzás minden színnel 10. Másodlagos Lépések a másodlakos színekben (encián, magenta, sárga) 11. Elsődleges Lépések az elsődleges színekben (vörös, zöld, kék) Megjegyzés: Az effektekre csak a Memóriák és a Jellépések hivatkoznak. Amikor az effektek módosítja, ott is frissítésre kerülnek, ahol korábban rögzítette őket.

52 Lineáris effektek Lineáris effektek alkalmazhatók bármely berendezés-paraméterre és fényszabályozó intenzitásra. Lineáris effektek indítása Lineáris effekt csak egy intenzitáscsatornára vagy paraméterre alkalmazható egyszerre. Ez lehet egy egyszerű paraméter a kiválasztott berendezésekre vonatkozóan (szín, sztroboszkóp, stb.). Művelet Pult Hatás 1. Berendezések kiválasztása Kiválasztott berendezés gombok maximális fényerővel világítanak (Be kell kapcsolni a Berendezéskiválasztás üzemmódot). Ha az effektet intenzitáscsatornákon alkalmazza, először ezt nyomja meg. 2. Effekt üzemmód aktiválása A gomb világítani kezd. Az Effekt kiválasztógombok világítani kezdenek maximális fényerővel, az üresek halványak. Nyomja meg valamelyiket a kiválasztáshoz, vagy nyomjon meg egy olyan gombot, mely nem tartalmaz effektet, és szerkesztés üzemmódba lép. Ld. Lineáris effektek szerkesztése 69. oldal 3. Lineáris effekt és cél kiválasztása Lineáris effektek leállítása A Lineáris effektek egyenként leállíthatók bármely berendezésen. A húzók bekapcsolják a PARAM 1 üzemmódot, és minden elérhető paramétert tartalmazó nyomógomb villogni kezd. Nyomja meg az egyik nyomógombot egy paramétercél kiválasztásához ehhez az effekthez. Választhatja bármelyik húzó üzemmódot, ha egy intenzitáscsatornát vagy más egyéb paramétert akar kiválasztani az effekt céljaként. Művelet Pult Hatás 1. Berendezések kiválasztása a leállításhoz A kiválasztott berendezésgombok maximális fényerővel világítanak (Be kell kapcsolni a Berendezéskiválasztás üzemmódot). 2. Effekt üzemmód aktiválása A gomb világítani kezd. Az Effekt kiválasztógombok világítani kezdenek maximális fényerővel, az üresek halványak. 3. Lineáris effekt leállításának kiválasztása Ha megnyomja ezt a gombot, minden lineáris effekt leáll a kiválasztott berendezéseken. A pult automatikusan visszatér Berendezéskiválasztás üzemmódba. Megjegyzés: A lineáris effektek egyedi tervezésűek, de szokványos fényhelyzeteket tartalmaznak. Szabadon kipróbálhat bármilyen más módszert. Íme néhány információ róluk: 1. Morse A Morse kódra hasonlító pontok és vonalak sorozata 2. Sztroboszkóp Véletlenszerű, rövid idejű villogás maximális fényerővel 3. Villódzás Véletlenszerű lépcső, mely a tűzlobogáshoz hasonlít 4. Be/Ki Szabályos be-kikapcsolás 5. Vándorlás Szelíden vándorló szintek, félig véletlenszerűen 6. Szikra Gyakori szabálytalan villanások 7. Hegy Magas frekvenciájú fűrészfog hullám alacsony frekvenciájú fűrészfog hullámra szuperponálva 8. Látóhatár Különböző magasságok lüktetése 9. Fűrész Fűrészfog 10. Koszinusz szinuszhullám 11. Rámpa Feltol, kivesz (mint egy rámpa)

53

54 Memóriák Minden intenzitás és berendezés-beállítás, az effekteket is beleértve, memóriákban tárolható a lejátszáshoz. 12 húzó oldal létezik, melyek mindegyike 24 memóriahúzót tartalmaz. Így összesen 288 memória áll rendelkezésre. A rögzített memóriát vörös szín jelzi. A nyomógomb világítani kezd maximális fényerővel a fénykimenettel összhangban, ha a húzó nulla feletti szinten áll. A húzókra vonatkozó Memóriák üzemmód kiválasztásához nyomja meg a MEMS gombot. Az aktuális 1-12 húzó oldal megjelenik a nyomógombokon egy másodpercre, amikor megnyomja a MEMS gombot. Ha lenyomva tartja a MEMS gombot, ellenőrizheti ezeket, és ráléphet a húzó oldalra. Memória rögzítése Szerkessze meg a látványt, amit látni akar, beleértve az effekteket is. Két rögzítési mód közül választhat: Minden rögzítése (Record All): a komplett kimenetet pontosan rögzíti Kiválasztott rögzítése (Record Selected): kiválasztott berendezések rögzítése. A paramétertípusok maszkolhatók. Minden intenzitáscsatorna rögzítésre kerül, melynek a szintje nulla% felett van. Minden rögzítése (Record All) Művelet Pult Hatás 1. Record All bekapcsolása Maximális fényerővel villogni kezdenek azok a gombok, melyek rögzíthetők ebben az üzemmódban. Ha már van olyan memória, melyben tárol valamit, az a gomb halvány (nyomja meg a CLEAR gombot a kilépéshez). 2. Húzó kiválasztása Amikor megnyomja a nyomógombot, a memória tárolásra kerül, és a pult automatikusan visszatér előző húzó üzemmódjába. Nyomja meg az UNDO gombot a rögzítés visszavonásához. Memória tesztelése Nyomja meg a CLEAR gombot négyszer minden intenzitás törlésére. Válassza a MEMS üzemmódot, és mozgassa felfelé a húzót. Megjelenik az a látvány a színpadon, melyet rögzített. A húzó nyomógombja halványan világít annak jelzésére, hogy valamilyen tartalom rögzítésre került.

55 Kiválasztott rögzítése (Record Selected) A Record Selected funkcióval csak a kiválasztott berendezések és az összes intenzitás csatorna kerül rögzítésre és lejátszásra. Maszkolhatja a Fókusz, Szín, Nyaláb paramétereket és INT A, INT B és INT BERENDEZÉS intenzitáscsatornákat a rögzítésből. Művelet Pult Hatás 1. Record Selected (Kiválasztott rögzítése) funkció aktiválása Maszkoljon bármely paramétertípust vagy egyszerű paramétert, ha szükséges Maximális fényerővel villogni kezdenek azok a gombok, melyek rögzíthetők ebben az üzemmódban. Ha már van olyan memória, melyben tárol valamit, az a gomb halvány (nyomja meg a CLEAR gombot a kilépéshez). Minden gomb, melyet megnyom, elalszik, és paraméterei maszkolásra kerülnek a rögzítésre. Kiszűrheti az egyes paramétereket a rögzítésből ha lenyomva tartja a FÓKUSZ, SZÍN vagy NYALÁB gombot, és felengedi a paramétergombokat. A paraméter típus gomb halványan világít, ha egyes paramétereket kiszűr. Minden megnyomott gombon kialszik a fény, és csatornáit a rendszer maszkolja a rögzítésből. Maszkoljon bármely intenzitás csoportot, ha szükséges 2. Húzó kiválasztása Amikor megnyomja a nyomógombot, a memória eltárolódik kerül, és a pult automatikusan visszatér előző húzó üzemmódjába. Nyomja meg az UNDO gombot a rögzítés visszavonásához.

56 Pillanatfelvételek A Pillanatfelvétel funkció célja, hogy megkönnyítse az aktuális kimenetről történő pillanatfelvétel készítését, majd később memóriaként való tárolását. A Pillanatfelvétel gomb bármikor megnyomható az adott menüben vagy funkcióban. A Pillanatfelvétel lefényképezi minden kimeneti csatorna komplett állapotát, és tárolja azt egy pufferben. Ebben a pufferben 10 pillanatfelvétel pozíció található. Ha megnyomja 11-szer, a Pillanatfelvétel felülírja az első Pillanatfelvételt a pufferben. A Pillanatfelvétel gomb A gomb nem világít, ha nincsenek rögzítve Pillanatfelvételek. Amint egy Pillanatfelvétel rögzül, teljes fényerővel világítani kezd vörös színnel. Pillanatfelvétel rögzítése Művelet Pult Hatás Aktuális kimenet rögzítése Az aktuális kimenet rögzítésre kerül. A kijelzőn egy pillanatra megjelenik ennek a visszaigazolása. A Pillanatfelvétel gomb világítani kezd, amint egy vagy több Pillanatfelvétel készül. Pillanatfelvétel másolása Memóriába A Memóriák menüben Pillanatfelvételeket tud másolni adott memóriákba. Menu>Memories>[Copy Snapshots] A SEL gombbal választhat az Élő és Vak üzemmód közül. Nyomja meg az OK gombot a jóváhagyáshoz. Menüpont Pult Hatás SNAP 1. kerék Pillanatfelvétel kiválasztása (1-10) TARGET Kerék 2 Cél húzóoldal és memória kiválasztása. Nyomja meg az OK gombot kétszer a jóváhagyáshoz. Minden Pillanatfelvétel törlése Művelet Pult Hatás Pillanatfelvétel puffer A Pillanatfelvétel puffer azonnal törlődik, és ez nem törlése és visszavonható!

57 Szekvenciák A Szekvencia egy maximum 24 lépésből álló lista, mely rögzíthető és lejátszható a húzókról (13-24). 12 húzó oldal létezik, és minden húzó oldalhoz 12 szekvencia tartozhat azaz összesen 144 szekvenciát lehet rögzíteni. A szekvenciákat tartalmazó húzókhoz MEMS üzemmódban sárga nyomógombok tartoznak. Minden szekvencia lépés két tétel egyikét tartalmazhatja: Egy egyszerű fényszabályozó vagy berendezés intenzitáscsatornát INT A, INT B vagy BERENDEZÉS INTből Egy memóriát a 12 húzó oldal bármelyikéről. Nyíl felirata az ábrán: Szekvencia 24 csatornákból vagy memóriákból álló lépés Nyíl felirata az ábrán: A Times (alkalmak száma) lehet BPM idő vagy Sebesség is Lépésidők A Szekvencialépésekhez három idő tartozhat; Fel (Up), Le (Down) és Várakozási (Wait) idő. Ezen kívül van Sebesség felülírása (Override Rate) és Átúsztatás (Fade) tényező. Ld. Szekvencia és Jelidők 65. oldal Lejátszás üzemmódok A szekvenciák lejátszhatók hurokként (keret), lépésenként vagy manuálisan. Ld. Üzemmódok 64. oldal

58 Szekvencia rögzítése Művelet Pult Hatás 1. Szekvencia rögzítése üzemmód bekapcsolása 2. Tárolóhely választása (lapozzon, ha szükséges) 3. Ha szükséges, állítsa be az időket ehhez a lépéshez 1 és 2. kerék Minden gomb, mely rögzíthető ebben az üzemmódban, maximális fényerővel villog sárga színnel. Ha már van eltárolt memória vagy szekvencia, ez a gomb halvány (nyomja meg a CLEAR gombot a kilépéshez). Amikor megnyomja a nyomógombot, a gomb sárgára vált. Most minden nyomógomb lépésként tárolható, és maximális fényerővel villog vörös színnel. 4. Forrás ehhez a lépéshez Választhatja bármelyik memóriát vagy intenzitáscsatornát. Lapozzon a húzóoldalon, amennyiben szükséges. Ha megnyom egy nyomógombot, a memória vagy intenzitás lépésként eltárolódik a kerekekkel beállított időkkel. Ismételje meg a 3-4. lépéseket, amíg nem végez. 5. Rögzítés vége A rögzítés vége. A pult visszatér a szekvencia rögzítése előtti húzó üzemmódba. Nyomja meg az UNDO gombot a rögzítés visszavonásához. Szekvencia tesztelése Nyomja meg a CLEAR gombot négyszer, hogy töröljön minden intenzitást. Válassza a MEMS üzemmódot, és mozgassa a húzót felfelé a rögzített szekvenciához. A rögzített szekvenciának meg kell jelennie a színpadon. A húzó nyomógombjának sárga fénye elhalványul, mely azt mutatja, hogy már van rajta tárolt szekvencia. Maximális fényerővel kezd világítani, ha a húzó nulla felett áll, és benne van a kimenetben.

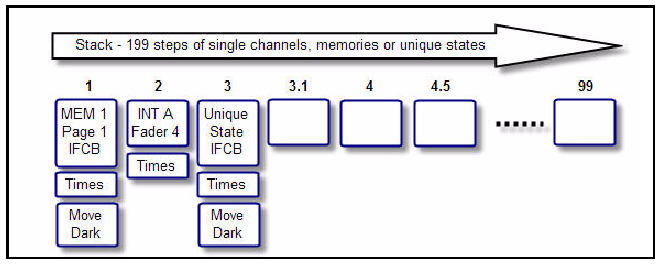

59 Jel A Jelszekvencia a Kereszthúzón (crossfader) kerül rögzítésre és lejátszásra. A célja az, hogy fő vezérlistaként szolgáljon az előadáshoz. A Jel maximum 199 lépést tartalmazhat. A Jellépések 99 fő lépésből állnak 9 decimális betéttel, melyek a főlépések közt szerepelhetnek. Minden jellépés három tételt tartalmazhat: Egy egyszerű fényszabályozó vagy berendezés intenzitáscsatorna INT A, INT B vagy BERENDEZÉS INTből. Egy memória a 12 húzó oldal valamelyikéből Egyedi Jelmemória állapot Nyíl felirata az ábrán 199 egyszeri csatorna, memória vagy egyedi állapot lépés Lépésidők A Jellépésekhez három idő kapcsolódhat: Fel (Up), Le (Down) és Várakozási (Wait) idő. Ezeket az időket a kerekekkel lehet beállítani lejátszás alatt. Később beállíthatók a Szekvenciaidő menüben is. Ld. Szekvencia és Jelidők 65. oldal Elsötétítve mozgatás Minden jellépéshez tartozhat egy Elsötétítve mozgatás jelző, amely jelölés a teljes lépéshez tartozik. Amikor BE van kapcsolva, minden berendezés a helyére ugrik, MIELŐTT a következő lépést beúsztatja KIVÉVE, HA azokhoz a berendezésekhez tartozott egy intenzitás az előző állapotban, majd a helyükre ugranak, ha megnyomja a GO gombot. A rendszer beállásideje kerül felhasználásra a Elsötétítve mozgatás paramétereknél; az alapértelmezett beállítás a nulla. Ld. Alapértelmezett Idők 25. oldal Jel (Stack) gomb Ha egy Jel rögzítve van, de nem aktív, a JEL (Stack) gomb halványan világít. Nyomja meg a JEL gombot a jel lejátszáshoz történő aktiválásához a kereszthúzókon, és a gomb maximális fényerővel világítani kezd. Ha nincs rögzítve jel, nem világítanak a gombok.

60 Jel rögzítése a nyomógombokról Ezzel a funkcióval létrehozhatja a Jelet hivatkozott memóriák vagy intenzitáscsatornák segítségével. A lépéseket úgy hozhatja létre, hogy megnyom minden memória vagy intenzitás nyomógombot. Művelet Pult Hatás 1. Szekvencia rögzítésének aktiválása Minden gomb, mely rögzíthető ebben az üzemmódban, sárga színnel, maximális fényerővel villog (nyomja meg a CLEAR gombot a kilépéshez). 2. Jel választása Ha megnyomja a JEL gombot, a gomb maximális fényerővel világítani kezd. Ekkor minden nyomógomb lépésként tárolható, és maximális fényerővel villog minden húzó üzemmódban. 3. Ha szükséges, állítsa be az idők ehhez a lépéshez 1. és 2. kerék 4. Ha szükséges, állítsa be az Elsötétítve mozgatás üzemmódot 5. Forrás kiválasztása ehhez a lépéshez Ha nem aktív (nem világít), minden berendezés mozogni kezd, amikor megnyomja a GO gombot. Ha aktív (világít) minden berendezés előre beáll, amikor ezt a lépést betölti a Következő (Next) húzóra. Kiválaszthatja bármelyik memóriát vagy intenzitáscsatornát. Váltson húzóoldalt, ha szükséges. Amikor megnyomja a nyomógombot, az adott memória vagy intenzitás hivatkozásként tárolásra kerül ehhez a lépéshez. Ismételje meg a 3-4. lépést, amíg el nem készül. 6. Rögzítés vége A rögzítés vége. A pult visszatér a jelen szekvencia rögzítése előtti húzó üzemmódba. Nyomja meg az UNDO gombot a rögzítés átugrásához.

61 Jel állapot rögzítése Lehetőség van arra, hogy egy egyedi memória állapotot a Jel egy lépéseként rögzítsünk. Ez azt jelenti, hogy a rendszer így nem hivatkozik memóriára egy húzóoldalról sem. Szerkessze meg a látványt, melyet rögzíteni szeretne, beleértve az effekteket is. Kétféle módon rögzíthet: Minden rögzítése (Record All) és Kiválasztott rögzítése (Record Selected). Minden rögzítése Művelet Pult Hatás 1. Record All aktiválása Minden gomb, mely rögzíthető ebben az üzemmódban, maximális fényerővel villog (nyomja meg a CLEAR gombot a kilépéshez). 2. Jel kiválasztása A gomb világítani kezd. 3. Idők beállítása (opcionális) 1. és 2. kerék 4. Válasszon: Új lépés (New step), Lépés cseréje (Replace step) vagy PointQ 3. kerék 5. Rögzítés jóváhagyása Ha megnyomja ezt a gombot, a kimenet rögzítésre kerül, és a pult automatikusan visszaáll az előző húzó üzemmódba. Nyomja meg az UNDO gombot a rögzítés visszavonásához.

62 Kiválasztott rögzítése A Record Selected funkcióval csak a kiválasztott berendezések és az intenzitáscsatornák kerülnek rögzítésre és lejátszásra. Maszkolhatja a Fókusz, Szín és/vagy Nyaláb paramétereket és az intenzitás húzóoldalakat a rögzítésből. Művelet Pult Hatás 1. Record Selected funkció bekapcsolása 2. Jel választása A gomb világítani kezd. Minden gomb, mely rögzíthető ebben az üzemmódban, maximális fényerővel villog. Ha már van tárolt memória, a gomb halványan világít (nyomja meg a CLEAR gombot a kilépéshez). Maszkoljon bármely paramétertípust, ha szükséges Maszkoljon bármely intenzitáscsoportot, ha szükséges 3. Idők beállítása (opcionális) 1. és 2. kerék Minden megnyomott gombon elalszik a fény, és paraméterei maszkolásra kerülnek a rögzítésből. Minden megnyomott gombon elalszik a fény, és intenzitáshúzói maszkolásra kerülnek a rögzítésből. 4. Válasszon: Új lépés (New step), Lépés cseréje (Replace step) vagy PointQ 3. kerék 5. Rögzítés jóváhagyása Ha megnyomja ezt a gombot, a kimenet rögzítésre kerül, és a pult automatikusan visszatér az előző húzó üzemmódba. Nyomja meg az UNDO gombot a rögzítés visszavonásához.

63

64 4. Fejezet Szerkesztés Ha elindítja a rögzítési információkat a Programozás c. fejezetben leírtak szerint, akkor ezeket az információkat lejátszhatja és szerkesztheti. Ez a fejezet a szerkesztés menetét mutatja be. A fejezet a következő részeket tartalmazza: Memóriák szerkesztése 58 Szekvenciák és Jel szerkesztése 61 Effektek szerkesztése 68 Paletták szerkesztése 71

65 Memóriák szerkesztése Minden memória szerkeszthető vakon (a húzó nullán áll) vagy élőben (a húzó maximumon áll). A Berendezésparaméterek mindig élők a húzó pozíciójától függetlenül. A felhasználó törölhet is minden memóriát egyszerre. Ld. Funkciók törlése 25. oldal Egy memória szerkesztése Művelet Pult Hatás 1. Szerkesztés üzemmód Minden tartalommal rendelkező gomb, mely bekapcsolása szerkeszthető, maximális fényerővel villog (nyomja meg a CLEAR gombot a kilépéshez). 2. ADAT kiválasztása Győződjön meg róla, hogy a bal oldali kijelzőn a DATA 2. Memória kiválasztása (lapozzon, ha szükséges) 3. Intenzitások vagy berendezésparaméterek szerkesztése Programozás funkciók van kijelölve. Amikor megnyomja a nyomógombot, azzal kiválasztja ezt a memóriát a szerkesztéshez. A SZERKESZTÉS és a CLEAR gomb villogni kezd. Végezzen el minden módosítást az intenzitásokra és berendezésekre vonatkozó normál programozási funkciókkal. Ld. Programozás 31. oldal Az Intenzitásokat össze kell hangolni a húzókkal, mielőtt módosítani tudná a szintet. 4. Rögzítési opció kiválasztása Ha megnyomja az EDIT gombot, a jobb oldali kijelző felkínálja a rögzítési opciókat: Intensities (Intenzitások) csak intenzitások Selected Devices (Kiválasztott Berendezések) csak a kiválasztottak All Devices (Minden Berendezés) minden berendezés eltárolódik) Merge Selected (Kijelöltek egyesítése) kijelölt és meglévő 4. Szerkesztés vége Ha megnyomja az EDIT gombot, a módosítások eltárolódnak. A pult automatikusan visszatér az előző húzó üzemmódba. Memória törlése Közvetlenül is tud törölni egy memóriát. Művelet Pult Hatás 1. DELETE (Törlés) üzemmód bekapcsolása (tartsa lenyomva) Amíg lenyomva tartja a gombot, a kijelzőn törölni tudja bármelyik memóriát. Nyomja meg a memóriához tartozó nyomógombot. Azonnal törlésre kerül, és ez nem vonható vissza! A többi nyomógomb megnyomásával több memóriát is törölhet vagy kiléphet a Törlés üzemmódból.

66 Memória másolása Művelet Pult Hatás 1. Copy (Másolás) üzemmód bekapcsolása 2. Forrás memória kiválasztása (lapozzon, ha szükséges) A gomb világítani kezd. Minden tartalommal rendelkező gomb maximális fényerővel villog (nyomja meg a CLEAR gombot a kilépéshez). Ha megnyomja ezt a gombot, minden ehhez a másoláshoz rendelkezésre álló cél villogni kezd. Az üresek maximális fényerővel villognak, a foglaltak halványan. Minden megnyomott gombon elalszik a fény, és paraméterei maszkolásra kerülnek a másolásból. 3. Maszkoljon bármely paramétertípust, ha szükséges 4. Cél kiválasztása Ha megnyomja ezt a gombot, a forrásmemória rögzítésre kerül. A pult automatikusan visszatér az előző húzó üzemmódba. Berendezésadatok törlése a memóriából Művelet Pult Hatás 1. Delete (Törlés) üzemmód bekapcsolása 2. Memória kiválasztása (lapozzon, ha szükséges). Minden tartalommal rendelkező gomb, mely törölhető, maximális fényerővel villog (nyomja meg a CLEAR gombot a kilépéshez). Amikor megnyomja a nyomógombot, azzal kiválasztja az adott memóriát a szerkesztéshez. A DELETE és a CLEAR gomb villogni kezd. Kiválaszthatja bármelyik berendezést a berendezés- 3. Berendezések kiválasztása a törléshez Berendezéskiválasztás funkciók kiválasztás funkciók segítségével. 4. Maszkoljon bármely Minden gombon, amit megnyom, elalszik a fény, és paramétertípust, ha szükséges paraméterei maszkolásra kerülnek a törlésből. 5. Szerkesztés vége Ha megnyomja a DELETE gombot, a módosítások tárolásra kerülnek. A pult automatikusan visszatér az előző húzó üzemmódba. Alapértelmezett Berendezésidők Az alapértelmezett berendezés időknek két fajtája van. Sebesség határa = olyan időkorlát, mely maximális sebességet rendel bármely funkcióhoz, főként a mechanikus zaj alacsonyan tartásához. Ezt az időt használja az Elsötétítve mozgatás (Move by Dark) az előbeálláshoz a Szekvencia/Jel és Home funkciókban. FCB Beállásidő = A paletták aktiválásakor, illetve az Align funkció használatakor alkalmazott idő. Mindkettő az Alapértelmezett idő menüben állítható be Menu>Setup>Default Times [SpeedLimit and Sneak] A 2 és 3. kódoló kerék segítségével állítsa be az időket, majd lépjen ki a menüből.

67 Memória FCB Idők Egy memóriához tartozhat az FCB paraméterekre vonatkozó idő, ez (csak) akkor használatos, ha a paramétereket a Nyomógomb segítségével hajtja végre GO üzemmódban. Ld. Memória nyomógomb üzemmódok 75. oldal 1. lépés: Nyomja meg az EDIT gombot Győződjön meg róla, hogy a [Times] opció legyen kiválasztva (nyomja meg a SEL gombot, hogy választani tudjon az opciók közül) 2. lépés: Most nyomja meg a memória nyomógombját! A kijelzőn megjelenik az időbeállítás. Menüpont Pult Hatás OLDAL (PAGE) 1. kerék Válasszon egy másik húzó oldalt (vagy nyomjon meg egy nyomógombot) MEMÓRIA (MEMORY) 2. kerék Válasszon egy másik memóriát (vagy nyomjon meg egy nyomógombot) FCB IDŐ (FCB TIME) 3. kerék Állítsa be az FCB időt a kiválasztott memóriához 3. lépés: Nyomja meg az EDIT gombot a kilépéshez. FCB idő tesztelése Ha berendezéseket tartalmazó memóriához állította be ezt az időt, és ki szeretné próbálni, akkor nyomja meg a CLEAR gombot négyszer a kimenet törléséhez. Állítson minden memóriahúzót nullára. Válasszon ki minden berendezést, és állítsa HOME pozícióba. Állítsa a húzókat INT ONLY beállításra, és húzza fel a memória húzóját. Aktiválja a GO üzemmódot. Nyomja meg a memória nyomógombját, melyen beállította az FCB időt. A berendezésparaméterek erre az időre módosulnak.

68 Szekvenciák és Jel szerkesztése A Szekvencia és Jellépések szerkesztése ugyanúgy történik. A Jelhez tartozik néhány külön szerkesztési funkció, ezért vannak olyan egyedi Jel állapotok és vezérlőpontok, melyek a szekvenciák esetében nem elérhetők. Minden Szekvencia és Jel törléséhez Ld. Törlési funkciók 25. oldal A Szekvencia és Jellépések módosításához rendelkezésre álló funkciók a következők: Szerkesztés, Törlés, Beillesztés és Módosítás. A Jelre vonatkozóan rendelkezésre áll még a maximum 9 PointQ rögzítése minden lépés között. Egy Lépés tartalmának szerkesztése Egy szekvencia vagy Jellépés tartalmazhat a memóriára vagy egy egyszerű csatornaintenzitásra mutató hivatkozásokat egy specifikus oldalon. A Jelhez tartozhat egyedi memóriaállapot is. A Memóriák a memóriahúzó segítségével vagy a lépésben szerkeszthetők. Azok a lépések, melyek egy egyszerű intenzitáscsatornára hivatkoznak, nem szerkeszthetők; ezért a módosítást alkalmazhatja a különböző egyszerű intenzitás csatornák módosítása helyett. Az egyedi Jellépések úgy szerkeszthetők, mint a memóriák. 1. lépés: Nyomja meg az EDIT gombot Győződjön meg róla, hogy a [Data] legyen kiválasztva (nyomja meg a SEL gombot a kijelöléshez). 2. lépés: Válasszon Szekvenciát egy nyomógomb segítségével, vagy nyomja meg a STACK (JEL) gombot. 3. lépés: Válassza ki a Lépést/Step (2. kerék) és a Szerkesztést/Edit (3. kerék). A kiválasztott lépés tartalmát ezzel kijelölte a szerkesztéshez. Nyomja meg a MENU gombot a jóváhagyáshoz! 4. lépés: A bal oldali kijelzőn megjelennek az intenzitások a lépés kiválasztott húzóoldalán. Az intenzitáshúzók és berendezés-vezérlések segítségével szerkesztheti a memóriát. Nyomja meg az EDIT gombot a jóváhagyáshoz. 5. lépés: Ekkor csak a következő rögzítési módok közül választhat: csak intenzitások, minden berendezés vagy csak a kiválasztott berendezések. Ha a Kiválasztott berendezések opciót választja, ugyanúgy maszkolhatja az FCB-t, mintha a Rec Sel gombot használná. Ld. Memória rögzítése 47. oldal Nyomja meg a MENU gombot a jóváhagyáshoz! A rendszer automatikusan kilép a Szerkesztés funkcióból, és visszatér az EDIT gomb legelső megnyomása előtti húzó üzemmódba.

69 Lépés törlése 1. lépés: Nyomja meg az EDIT gombot Győződjön meg róla, hogy a [Data] legyen kiválasztva (nyomja meg a SEL gombot a kijelöléshez). 2. lépés: Válassza ki a Szekvenciát egy nyomógomb segítségével, vagy nyomja meg a STACK gombot. 3. lépés: Válassza ki a Lépés (Step) (1. kerék) és a Beillesztés (Insert) opciót (3. kerék). Nyomja meg a MENU gombot a jóváhagyáshoz! 4. lépés: Egy üzenet jelenik meg, mely megkérdezi, hogy jóváhagyja-e a kiválasztott lépés törlését. Nyomja meg a MENU gombot a jóváhagyáshoz! 5. lépés: Lépjen ki az EDIT gomb megnyomásával, vagy folytassa a műveleteket a 2. lépéstől. Az UNDO gomb megnyomásával a műveletet átugorhatja, és visszatérhet a művelet előtti adatokhoz. Lépés beillesztése 1. lépés: Nyomja meg az EDIT gombot Győződjön meg róla, hogy [Data] legyen kiválasztva (nyomja meg a SEL gombot a választáshoz). 2. lépés: Válassza ki a Szekvenciát egy nyomógomb megnyomásával, vagy nyomja meg a STACK gombot. 3. lépés: Válassza ki a Step/Lépés (1. kerék) és Insert/Beillesztés (3. kerék) opciókat. Az új lépés a kiválasztott lépés után kerül beillesztésre. Nyomja meg a MENU gombot a jóváhagyáshoz! 4. lépés: Nyomjon meg egy nyomógombot valamelyik húzóoldalon és húzó üzemmódban. A lépés beillesztésre kerül, amikor a megnyomja a nyomógombot. 5. lépés: Az UNDO gomb megnyomásával a műveletet átugorhatja, és visszatérhet a művelet előtti adatokhoz.

70 PointQ beillesztése 1. lépés: Nyomja meg az EDIT gombot Győződjön meg róla, hogy a [Data] legyen kiválasztva (nyomja meg a SEL gombot a kijelöléshez). 2. lépés: Válassza ki a Jelet a STACK gomb megnyomásával. 3. lépés: Válassza ki a STEP/Lépés (1. kerék) és Insert PointQ (3. kerék) funkciókat. Az új PointQ lépés a kiválasztott lépés után kerül beillesztésre. Nyomja meg a MENU gombot a jóváhagyáshoz! 4. lépés: A 2. kerék segítségével válassza ki, melyik PointQ-t ( ) szeretné beilleszteni, majd nyomja meg bármelyik nyomógombot valamelyik húzóoldalon, valamelyik húzó üzemmódban. A PointQ tárolásra kerül, amint megnyomja a nyomógombot. 5. lépés: Nyomja meg az EDIT gombot a befejezéshez, vagy folytassa a műveleteket a 2. lépéstől. Lépés tartalmának módosítása E funkció segítségével módosíthatja a lépés memória vagy csatorna tartalmát. 1. lépés: Nyomja meg az EDIT gombot Győződjön meg róla, hogy [Data] van kiválasztva (nyomja meg a SEL gombot a választáshoz). 2. lépés: Válassza ki a Szekvenciát egy nyomógomb segítségével, vagy nyomja meg a STACK gombot. 3. lépés: Válassza ki a Step (1. kerék) és Insert (3. kerék) funkciókat. A kiválasztott lépés tartalma módosul az új tartalom szerint. Nyomja meg a MENU gombot a jóváhagyáshoz! 4. lépés: Nyomja meg valamelyik nyomógombot bármelyik húzóoldalon, bármelyik húzó üzemmódban! A módosítás tárolásra kerül, amint megnyomja a nyomógombot. 5. lépés: Nyomja meg az EDIT gombot a kilépéshez, vagy folytassa a műveleteket a 2. lépéstől. Az UNDO gomb megnyomásával a műveletet átugorhatja, és visszatérhet a művelet előtti adatokhoz.

71 Szekvencia másolása Művelet Pult Hatás 1. Copy üzemmód aktiválása A gomb világítani kezd. Minden tartalommal rendelkező gomb maximális fényerővel villog (nyomja meg a CLEAR gombot a kilépéshez). 2. Válassza ki a forrás szekvenciát (lapozzon, ha szükséges). Ha megnyomja ezt a gombot, minden ebben a másolási műveletben lehetséges cél villogni kezdenek. Az üresek maximális fényerővel villognak, a foglaltak halványak. 3. Cél kiválasztása Ha megnyomja ezt a gombot, a forrás szekvencia rögzítésre kerül. A pult automatikusan visszatér az előző húzó üzemmódba. Üzemmódok Három üzemmód létezik a Szekvenciákhoz: Manuális, Egyjelenetes (One Shot) és Hurok (Loop) (alapértelmezett). A Jelnél csak a Manuális és az Egyjelenetes opciók állnak rendelkezésre. Az üzemmódokat a Szekvenciák menüben tudja beállítani. 1. lépés: Nyomja meg az EDIT gombot Győződjön meg róla, hogy a [Times] van kiválasztva (nyomja meg a SEL gombot a választáshoz). 2. lépés: Most nyomja meg a szekvencia nyomógombját. Ez a kijelző jelenik meg: 3. lépés: A 3. kódoló kerék segítségével válassza a [Run mode] opciót. Nyomja meg a MENU gombot a jóváhagyáshoz! 4. lépés: A 3. kerék segítségével válassza ki az üzemmódot. Nyomja meg a MENU gombot a jóváhagyáshoz! Menüpont Pult Hatás Loop 3. kerék Ez az alapértelmezett opció a Szekvenciáknál (a Jelnél nem áll rendelkezésre). A Szekvencia az utolsó lépésről az elsőre ugrik, folyamatos lejátszással. Manual 3. kerék Ez az alapértelmezett opció a Jelnél. Nyomja meg a GO gombot, ha a következő lépésre akar lépni. A Szekvenciák ebben az üzemmódban a nyomógomb megnyomásával ugranak a következő lépésre. One Sht 3. kerék A szekvenciáknak csak egyetlen teljes ciklusa kerül lejátszásra. A Jel automatikusan lejátszódik a vezérlési lista alapján, ha megnyomja a GO gombot. 5. lépés: Kész. Nyomja meg az EDIT gombot a kilépéshez.

72 Szekvencia és Jelidők Minden Szekvencialépéshez három idő tartozik: Fel (Up), Le (Down) és Várakozás (Wait). Emellett van egy átfogó Sebesség (Rate) és Áttűnés (Fade) idő, mely a teljes Szekvenciát befolyásolja. Ezek az idők lejátszás alatt módosíthatók/beállíthatók. Alapértelmezett Áttűnés Idők Alapértelmezett áttűnés idők a Setup menüben állíthatók be. Menu>Setup>Default Times >[Fade Times] Menüpont Pult Hatás UP 1. kerék Alapértelmezett FEL idők DOWN 2. kerék Alapértelmezett LE idők WAIT 3. kerék Alapértelmezett Várakozás idők Idők beállítása élőben A TIME gomb segítségével lejátszás alatt módosítani tudja az áttűnési időket a Jel minden lépésére vonatkozóan. Ez vonatkozhat az utolsó áttűnésre (normál) vagy a következőre (NEXT opció aktiválása). Nyomja meg a TIME, majd a STACK gombot! Az időbeállítások eltárolódnak. Sebesség A RATE gomb segítségével vezérelheti a Sebesség és Áttűnés funkciókat adott Jelre vonatkozóan. Ez a teljes Szekvencia vagy Jel lejátszását befolyásolja. Nyomja meg a RATE, majd a STACK gombot! Menüpont Pult Hatás Rate 1. kerék Állítson be egy sebességet, mely a Jel teljes időtartamát beosztja. Fade 2. kerék Állítson be egy egyensúlyt az áttűnési és várakozási idők között minden lépésre vonatkozóan. Ha a Fade értéke 0%, azt jelenti, hogy nincs áttűnés.

73 Lépésidők szerkesztése vakon Az időket vakon is szerkesztheti minden Szekvencia- vagy Jellépésre vonatkozóan. Ezt a SZERKESZTÉS funkció segítségével teheti meg. 1. lépés: Nyomja meg az EDIT gombot Győződjön meg róla, hogy a [Times] van kiválasztva (nyomja meg a SEL gombot a választáshoz). 2. lépés: Most nyomjon meg egy szekvencia nyomógombot. A kijelzőn a következő jelenik meg: 3. lépés: A 3. kerék segítségével válassza ki a [Single step] funkciót. Nyomja meg a MENU gombot a jóváhagyáshoz! 4. lépés: A 3. kerék segítségével válasszon ki egy lépést. Nyomja meg a MENU gombot a jóváhagyáshoz! 5. lépés: A kódoló kerekek segítségével állítsa be az időket a kiválasztott lépésre vonatkozóan. Lépjen ki a menüből, ha kész. Menüpont Pult Hatás UP 1. kerék FEL idő DOWN 2. kerék LE idő WAIT 3. kerék Várakozás idő 6. lépés: Kész. Nyomja meg az EDIT gombot a kilépéshez.

74 Globális Idő minden lépéshez Az időket globálisan is tudja szerkeszteni a Szekvencia vagy Jel minden lépésére vonatkozóan. Ezek a SZERKESZTÉS funkciókkal állíthatók be. Minden előző időzítési információt kicserél, és ez nem vonható vissza. 1. lépés: Nyomja meg az EDIT gombot Győződjön meg róla, hogy a [Times] van kiválasztva (nyomja meg a SEL gombot a választáshoz). 2. lépés: Most nyomjon meg egy szekvencia nyomógombot. A kijelzőn a következő jelenik meg. 3. lépés: A 3. kerék segítségével válassza ki a [All Steps] opciót. Nyomja meg a MENU gombot a jóváhagyáshoz! 4. lépés: A kerekek segítségével állítsa be a Globális Időt a kiválasztott Szekvencia vagy Jel minden lépésére vonatkozóan. Menüpont Pult Hatás UP 1. kerék FEL idő minden lépéshez DOWN 2. kerék LE idő minden lépéshez WAIT 3. kerék Várakozás idő minden lépéshez 5. lépés: Nyomja meg a (MENÜ) gombot a módosítások tárolásához. Nyomja meg a MENU gombot a jóváhagyáshoz! 6. lépés: Kész. Nyomja meg az EDIT gombot a kilépéshez.

75 Effektek szerkesztése Minden effektet szerkeszteni kell ahhoz, hogy alkalmazni lehessen őket. Ez a fejezet leírja a szerkesztés menetét függetlenül attól, hogy a kezdőpont esetleg egy üres vagy meglévő effekt is lehet. Alakzat-effektek szerkesztése Ha a felhasználó üres effektet indít el, a rendszer automatikusan az Effekt szerkesztése üzemmódba lép. Nyomja meg a SEL gombot a további opciók megtekintéséhez. Művelet Pult Hatás 1. Válassza ki az Effekt szerkesztése üzemmódot 2. Effekt kiválasztása szerkesztéshez A gomb világítani kezd. Az Effekt kiválasztógombok maximális fényerővel világítani kezdenek, az üresek halványan. A kijelölt effekt kiválasztógombja villogni kezd. Az effekt menü megnyílik az LCD-n. (Nyomja meg a CLEAR gombot a kilépéshez). Menüpont Pult Hatás Sebesség 1. kerék Állítsa be a sebességet (0-100) Mélység 2. kerék Állítsa be a mélységet (0-100) Táblázat 3. kerék Válasszon táblázatot 1 Kör 2 Négyszög 3 Végtelen 4 Lissajou 5 Lóhere 6 Virág 7 Háromszög 8 Harmonikus 9 Zaj 10 Ötágú csillag 11 Korcsolya Forgatás 1. kerék Forgassa el az aktuális formát (0-359 o ) Aspektus 2. kerék Állítson be egy aspektust (0-100)

76 Lineáris effektek szerkesztése Ha a felhasználó üres effektet indít el, a rendszer automatikusan Effekt szerkesztése üzemmódba lép. Művelet Pult Hatás 1. Válassza az Effekt A gomb világítani kezd. Az Effekt kiválasztógombok maximális szerkesztése üzemmódot fényerővel világítani kezdenek, az üresek halványan. 2. Válassza ki az Effekt a szerkesztéshez A kijelölt effekt kiválasztógombja villogni kezd. A jobboldali LCD-n megnyílik a paraméterkiválasztó menü. Válassza ki, milyen paramétertípust szeretne alkalmazni az effekten nyomjon meg egy nyomógombot a PARAM 1 vagy PARAM 2 oldalon. Ezt követően a kijelző az effektszerkesztésre vált. Menüpont Pult Hatás Sebesség 1. kerék Állítsa be a sebességet (0-100) Mélység 2. kerék Állítsa be a mélységet (0-100) Táblázat 3. kerék Válasszon táblázaton 1 Morse 2 Sztroboszkóp 3 Villogás 4 Villámlás 5 Vándorlás 6 Szikra 7 Hegy 8 Látóhatár 9 Fűrész 10 Szinusz 11 Rámpa

77 Színeffektek szerkesztése Ha a felhasználó üres effektet indít el, a rendszer automatikusan Effekt szerkesztése üzemmódba lép. Művelet Pult Hatás 1. Belépés az Effekt szerkesztése üzemmódba A gomb világítani kezd. Az Effekt kiválasztógombok maximális fényerővel világítani kezdenek, az üresek halványan. A COLOUR (Szín) gomb villogni kezd. 2. Színeffektek kiválasztása Az 1-11 színeffekteket tartalmazó Színeffekt oldal kerül kiválasztásra. A létrehozott effekteket tartalmazó gombok világítanak, az üresek halványan. 2. Effekt kiválasztása a szerkesztéshez A kijelzőkön megjelenik az effekt-szerkesztés erre az effektre vonatkozóan. Meglévő effekt esetén elindul a lejátszás. Nyomja meg a SEL gombot a további opciók megtekintéséhez. Menüpont Pult Hatás Sebesség 1. kerék Állítsa be a sebességet (0-100) Telítettség 2. kerék Állítsa be a mélységet (+/- 100) Táblázat 3. kerék Válasszon táblázatot 1 Szivárvány 2 Bohóc 3 Lángok 4 Rét 5 Búzamező 6 Víz 7 Royal 8 Miss Piggy (Miss Röfi) 9 Szeszélyes 10 Másodlagos 11 Elsődleges Alap 1. kerék Állítsa be az indulószínt Tartomány 2. kerék Állítsa be a befejező színt Stílus 3. kerék Állítsa be a lejátszási irányt Előre Hátra Ugrás

78 Paletták szerkesztése A Paletták a memóriákban hivatkozásként tárolódnak, céljuk a módosítások felgyorsítása egy adott előadáson belül. Például, ha több memóriában használta a Vörös Színpalettát, és mindenhol sötétebb színmélységben szeretné használni, elég frissítenie a Vörös palettát. A módosítás minden memóriában megjelenik, mely erre a palettára hivatkozik. Ha a paletták használata helyett a CMY paraméter értékeket rögzítette, akkor külön-külön, paraméterről paraméterre minden memóriát frissítenie kellene, mely tartalmazza ezt a vöröset. Paletta szerkesztése Művelet Pult Hatás 1. Berendezések kiválasztása A kiválasztott berendezésgombok maximális fényerővel világítanak (Be kell kapcsolni a Berendezéskiválasztás üzemmódot). 2. Módosítások elvégzése Paraméterfunkciók Minden módosítás megjelenik élőben a kimeneten. 3. Rögzítés aktiválása Minden gomb, mely szerkeszthető ebben az üzemmódban, villogni kezd (nyomja meg a CLEAR gombot a kilépéshez). 4. Paletta típus kiválasztása A gomb világítani kezd. Mind a 24 kiválasztógomb halványan világít. A már rögzített gombok maximális fényerővel villognak. 5. Paletta újrarögzítése Ha megnyom egy kiválasztógombot, a paletta tárolásra kerül azon a gombon, és frissítésre kerül minden memóriában. A pult automatikusan visszatér Berendezéskiválasztás üzemmódba.

79

80 5. Fejezet Lejátszás Az információkat a programozást követően különböző módokon tudja lejátszani. A jelen fejezet a lejátszási funkciókat mutatja be. Ez a fejezet a következő részeket tartalmazza: Általános funkciók 74 Memóriák 75 Szekvenciák 77 Jel és Kereszthúzó (crossfader) 79

81 Általános Funkciók Master és Elsötétítés funkció Ahhoz, hogy (egyáltalán) fény jelenjen meg, a Masternek maximumon kell lennie, és a Blackout gombot ki kell kapcsolni. A Master húzó arányosan korlátoz minden intenzitás kimenetet, miközben a berendezések paraméterei változatlanok maradnak. Ha a Mesterhúzó szintjét 100 % alá halványítja, a Blackout gomb villogni kezd. A Blackout gomb azonnal nullára állít minden intenzitás kimenetet. Amint aktiválódik, a gomb világítani kezd. A Berendezés-paramétereket ez a két funkció nem befolyásolja. Megjegyzés: Az IND 1 és IND 2-re töltött független csatornákat a Master húzó vagy Elsötétítés gomb nem befolyásolja, hacsak nincsenek GM üzemmódba állítva a Független csatorna beállítások menüben. Ld. Független csatornák beállítása 22. oldal Az Intenzitáshúzókon tárolt Fénykimenetet szintén befolyásolja a NEXT gomb. Ld. Intenzitáscsatornák 32. oldal Törlés A CLEAR egy nagyon fontos gomb, mely segítségével visszatérhet a pult tiszta, kimenet nélküli állapotába. A CLEAR gomb megnyomása SOHA nem töröl tartalmat csak a húzóintenzitásokat állítja nullára. Bármely rögzítési funkció megszakításához megnyomhatja a CLEAR gombot, ha az villog. Minden fényszabályozó és berendezés intenzitáshúzó nullára állítása = nyomja meg 2x Minden memóriahúzó nullára (elsötétítés) állítása = nyomja meg 3x A szekvencia/jelhúzók nullára (elsötétítés) állítása = nyomja meg 4x Minden aktuálisan kiválasztott berendezés kijelölésének visszavonása = nyomja meg 5x A CLEAR más gombokkal együtt is használható. Például: Művelet Pult Hatás A intenzitások törlése Minden INT A intenzitás törlődik. és B intenzitások törlése Minden INT B intenzitás törlődik. Berendezésintenzitások törlése Effektek törlése Jel törlése Sebesség törlése Master nyomógomb és és és és és Minden Berendezés intenzitás törlődik. Minden Effekt törlődik. A Jel törlődik, és nullára áll Minden sebességbeállítás törlődik. A Master nyomógomb állítja be azt a szintet, melyen a nyomógombok villogni kezdenek. Ld. Nyomógomb működése minden húzó üzemmód típusnál.

82 Memóriák A Memóriák a húzókról kerülnek visszajátszásra MEMS üzemmódban. Mind a 12 húzóoldalon halvány vörös színnel világítanak a gombok, melyek tárolt memóriákat tartalmaznak, amikor az oldal ki van választva. Amikor a húzó egy kimenetet vezérel, a gomb maximális fényerővel kezd világítani. Húzó Oldal kiválasztása Ha a húzó nulla felett van, amikor egy másik oldal van kiválasztva, tartalma nem kerül frissítésre az új oldal alapján, amíg le nem húzza nullára. Nyomja meg kétszer a MEMS gombot 1 másodpercen belül az 1. oldal gyors kiválasztásához. Művelet Pult Hatás Húzó oldal Amíg a gombot lenyomva tartja, az aktuális húzó oldalon az 1-12 gomb kiválasztása világít. Új oldal kiválasztásához nyomja meg valamelyik nyomógombot (Tartsa lenyomva) (1-12), és engedje fel a MEMS gombot. Memóriahúzó Üzemmódok A Memóriák, melyek intenzitásokat és berendezés-paramétereket is tartalmaznak, kétféleképp viselkedhetnek, ha az adott húzót mozgatja. Ez az INT ONLY gombbal vezérelhető. OFF = Az Intenzitások és Berendezés-paraméterek fokozatosan követik a húzót nulla és a maximum között. ON = Csak az intenzitások követik a húzót. Memória Nyomógomb Üzemmódok Ha megnyom egy nyomógombot, a memóriák különböző módon reagálhatnak a két különböző üzemmódban: SOLO és GO ÜZEMMÓD. Pile-on vagy Solo A memóriahúzók tartalma a NYOMÓGOMBOK szintjére ugorhat két módon. Ezt a SOLO gombbal lehet vezérelni. OFF = A gomb megnyomásával generált szint hozzáadódik az élő kimenethez. ON = A gomb megnyomásával generált szintre cserélődik az aktuális kimenet. Go Üzemmód A memóriában található Berendezés-paraméterek két módon változhatnak. Ez a GO MODE gombbal vezérelhető. OFF = Egy nyomógomb megnyomásának hatására a berendezés-paraméterek és intenzitások arányosan hozzáadódnak az élő kimenethez a Pile-on és Solo szabályok szerint. ON = Egy nyomógomb megnyomása aktivál minden berendezés-paramétert ebben a memóriában. Ez az Intenzitásokat nem befolyásolja.

83 Kimenet törlése a Memóriahúzókról Művelet Pult Hatás Kimenet törlése a Minden memóriahúzó nullára áll. Memóriahúzókról és Példák a memóriahúzók használatára Az, hogy miként tanulja meg a SmartFadeML használatát különböző helyzetekben, hogyan kombinálja a különböző funkciókat előadások létrehozásához, vagy hogyan adaptálja a különböző helyzeteket, nagy mértékben függ a berendezések mozgatása terén szerzett korábbi tapasztalataitól, a tesztelésre szentelt az idő mennyiségétől, és a kíváncsiságától. Különböző módokon lehet ugyanazt a hatást elérni, de íme néhány példa, melyek hasznosnak bizonyulhatnak. Látványok ellopása a memóriahúzók között A Berendezés-paraméterekre az LTP vonatkozik. Próbálja ki a következő beállítást. 1. lépés: Hozzon létre két teljesen különböző memóriát az 1. és 2. húzón található berendezések segítségével. Különböző intenzitások, különböző színek, fókusz- és nyaláb tulajdonságok. 2. lépés: Győződjön meg róla, hogy az INT ONLY és GO ÜZEMMÓD ki van kapcsolva. 3. lépés: Húzza fel az 1. húzót! A berendezések áttűnnek ennek a húzónak az intenzitásai és paraméterei szerint. Hagyja fenn a húzót. 4. lépés: Húzza fel a 2. húzót! A berendezések áttűnnek ennek a húzónak az intenzitásai és paraméterei szerint. 5. lépés: Húzza le az 1. húzót. Semmi nem történik, mert a paramétereket ellopta a 2. húzó, és csak akkor lehet visszalopni, ha a húzót felhúzzuk a nulláról. 6. lépés: Húzza vissza az 1. húzót (fel). A berendezések áttűnnek ennek a húzónak az intenzitásai és paraméterei szerint. 7. lépés: Húzza le mindkét húzót. Nyomja meg a nyomógombot! Az Intenzitások és paraméterek egyidejűleg ennek a húzónak a maximum értékeire ugranak. 8. lépés: Most aktiválja a GO ÜZEMMÓD-ot. Ezzel megváltozik a nyomógombok viselkedése. Ahelyett, hogy a húzó tartalma ideiglenesen a maximumra ugrana, CSAK a paramétereket vezérelni, és ez így is marad, ezért rá tud ugrani egy pozícióra, majd fel tudja húzni az intenzitásokat tartalmazó húzót. 9. lépés: Most aktiválja az INT ONLY üzemmódot. Húzók most CSAK az intenzitásokat vezérlik. Ez azt jelenti, hogy használhatja a nyomógombokat a paraméterek aktiválására, és a húzók az intenzitások áttűnését vezérlik. Megjegyzés: Az itt használt idők az alapértelmezett FCB idők vagy a memória FCB idők. Ld. Alapértelmezett berendezésidők 59. oldal, ill. Memória FCB idők 60. oldal

84 Szekvenciák A Szekvenciák a húzókról kerülnek visszajátszásra MEMS üzemmódban. A nyomógombok, melyek szekvenciákat tartalmazó gombokat tartalmaznak, sárga színnel halványan világítani kezdenek mind a 12 oldalon, ha az oldal ki van választva. Amikor a húzó kimenetet vezérel, a gomb világítani kezd maximális fényerővel. Húzó oldal kiválasztása Ha a húzó nulla feletti értéken áll, amikor egy másik oldal van kiválasztva, akkor az nem kerül frissítésre az új oldal tartalma szerint, amíg el nem éri a nullát. Művelet Pult Hatás Húzó oldal Amíg a gombot lenyomva tartja, az aktuális húzó oldalon az 1-12 gomb kiválasztása világít. Új oldal kiválasztásához nyomja meg valamelyik nyomógombot (Tartsa lenyomva) (1-12), és engedje fel a MEMS gombot. Szekvencia Nyomógomb Üzemmódok Amikor megnyom egy nyomógombot, a szekvenciák különböző módon viselkedhetnek a két gombtól függően: SOLO és GO üzemmód. Pile-on vagy Solo A szekvencia húzók tartalma két módon ugorhat a NYOMÓGOMBOK szintjére. Ez a SOLO gombbal vezérelhető. OFF = A nyomógomb megnyomásával generált szint hozzáadódik az élő kimenethez. ON = A nyomógomb megnyomásával generált szint lecseréli az aktuális kimenetet. Go Üzemmód A Szekvencia két módon ugorhat. Ezt a GO MODE gomb vezérli. OFF = Egy nyomógomb megnyomása ideiglenesen hozzáadja a szekvencia kimenetet az élő kimenethez a Pile-on és Solo szabályok szerint. ON = Egy nyomógomb megnyomása olyan, mint a GO gomb minden szekvencialépésnél manuális üzemmódban. Kapcsolt szekvenciánál Go(Indul)/Pause(Szünet) funkcióként üzemel.

85 Sebesség és BPM szekvenciák esetén A RATE gombbal bármely szekvenciához lehet Sebesség, Áttűnés és BPM funkciókat rendelni. Ez ideiglenesen befolyásolja a teljes Szekvencia lejátszását. Amikor a Sebesség vagy BPM beállítás törlésre kerül, az eredeti idők megmaradnak. Nyomja meg a RATE gombot, majd valamelyik szekvencia nyomógombját. Menüpont Pult Hatás Sebesség 1. kerék Állítsa be a Sebességet, mely a Szekvencia teljes idejét beosztja. Áttűnés 2. kerék Állítson be egy egyensúlyt az áttűnési és várakozási idő között minden lépéshez. A 0% áttűnés azt jelenti, hogy nincs áttűnés. BPM 3. kerék Az aktuális BPM értéket mutatja. Beállítható a kerékkel vagy a nyomógombbal. BPM A Percenkénti Ütésszám (BPM) egy zenei kifejezés, mely alkalmazható a szekvencia lejátszási sebességére kapcsolt üzemmódban. A BPM sebesség a várakozási időre (lépésidő) vonatkozó vezérlésként kerül tárolásra. Minden lépést ugyanarra a várakozásidő-vezérlésre = ugyanarra az időtartamra állít. Az egyes lépésidők nem módosulnak; mindazonáltal, ha egy lépéshez hosszabb áttűnési idő tartozik, mint a BPM idő, akkor ez az áttűnés nem fog teljesülni, mielőtt a következő lépés elindul. Művelet Pult Hatás BPM beállítása Tartsa lenyomva a RATE gombot, és nyomja le többször és valamelyik szekvencia nyomógombját. A két gombnyomás között eltelt időt a rendszer leméri, és felhasználja a BPM sebesség kiválasztásánál. Ez felülírja a Sebesség funkciót melynek a beállítása üres lesz --- Az eredeti várakozási idő nem vész; az visszaállítható a BPM idő törlésével. Sebesség és BPM törlése Művelet Pult Hatás Sebesség és BPM visszaállítása és Az aktuálisan kiválasztott szekvencia sebesség és BPM beállítások visszaállítódik, és a szekvencia visszatér az alapértelmezett eredeti időkhöz.

86 Jel és Kereszthúzó (crossfader) A Kereszthúzó használható a maximum 19 lépésből álló Jel lejátszására vagy egyjelenetes műveletekhez (a STACK gomb állapotától függően). Általános Kereszthúzó (crossfader) Vezérlések A Kereszthúzó (crossfader) egy Élő és Következő húzóból áll és a Crossfade transport gombokból. Az átúsztatás a kereszthúzók mozgatásával érhető el fel- és le irányban. Ez módosítható Ld. Kereszthúzók 25. oldal A Crossfade transport gombok a következők: Művelet Pult Hatás Átúsztatás indítása Elindít egy átúsztatást. A gomb villogni kezd az átúsztatás alatt. Átúsztatás megállítása Vissza Vissza az első lépésre és és Az aktuális átúsztatás megáll. Újraindítható a GO gombbal, vagy felcserélhető a PAUSE gombbal. Tartsa lenyomva a PAUSE gombot, és nyomja meg a GO gombot az előző lépésre való átúsztatáshoz (csak ha a JEL aktív). Tartsa lenyomva a CLEAR gombot, és nyomja meg a GO gombot a Kereszthúzó kimenetének törléséhez. Ha a JEL aktív, a Jel első lépésére ugrik. Megjegyzés: Süllyedésmentesség: A SmartFadeML süllyedésmentes átúsztatást biztosít, ha a két húzó párhuzamosan mozog. Ez azt jelenti, hogy az aktív csatornák, melyek változatlanok maradnak mindkét jelenetben, nem süllyednek a szintjük 50%-ánál lejjebb, ahogy a kereszthúzókat mozgatja egyik jelenetből a másikba, és így sokkal szebbek a jelenetátmenetek. Két lépés közti elsötétítés létrehozásához csak az Élő húzót mozgassa a végpozícióba. Jelfunkciók A STACK gomb megnyomásával a Jel aktiválódik (maximális fényerővel világít), és csatlakozik a Kereszthúzó vezérléshez. A vezérjel rátöltődik a Kereszthúzóra a 0. lépésnél (egy nem létező lépés az első lépés előtt), így a GO gomb megnyomásával vagy egy manuális áttűnés indításával áttűnik az 1. lépésre. Az LCD-ken megjelenik a Jel aktuális állapota (feltéve, hogy a Berendezéskiválasztás ki van kapcsolva). Ha a JEL funkció ki van kapcsolva, a Kereszthúzó csak az Egyjelenetes Átúsztatás funkciót vezérli. Ld. Egyjelenetes átúsztatás 81. oldal Ha semmi sincs tárolva a Jelben, a gomb fénye teljesen kialszik, ha nincs aktiválva. Egyébként halványan világít.

87 Ugrás bármelyik lépésre Ezzel a funkcióval közvetlenül ugorhat a Jel bármelyik lépésére. Művelet Pult Hatás GOTO üzemmód Amíg lenyomva tartja a gombot, a kijelzőn kiválaszthatja bekapcsolása bármelyik lépést. (Tartsa lenyomva) Engedje fel a STACK gombot, hogy az egész szekvencia erre a lépésre ugorjon Következő üzemmódban készen áll a következő áttűnésre. Ne feledje, hogy a Berendezésparaméterek azonnal frissítődnek a Move Dark (Sötétítve mozgatás) állapotától függetlenül. Jelre vonatkozó idők módosítása Aktiválhatja a TIME gombot, és beállíthatja/módosíthatja az áttűnési időket a kerekek segítségével. Ha a KÖVETKEZŐ üzemmód aktív, akkor következő áttűnésre vonatkozó időkkel dolgozik. Ha a KÖVETKEZŐ üzemmód inaktív, akkor a már teljesített áttűnés időivel dolgozik. Nyomja meg a GO gombot az áttűnés teljesítéséhez, melyre már ezek az idők vonatkoznak. Az Idők tárolva lesznek minden lépéssel. Jelre vonatkozó sebesség A RATE gomb segítségével vezérelheti a teljes Jelre vonatkozó Sebesség és Áttűnés funkciókat. Ez ideiglenesen befolyásolja az egész Jel lejátszását. Amikor a Sebesség- vagy Áttűnésvezérlés törlésre kerül, az eredeti idők megmaradnak. Nyomja meg a RATE majd STACK gombot. Menüpont Pult Hatás Rate 1. kerék Állítsa be a Sebességet, mely az egész teljes idejét beosztja. Fade 2. kerék Állítson be egy egyensúlyt az áttűnési és várakozási idők között minden lépéshez. Ha a Fade = 0%, azt jelenti, nincs áttűnés. Sebesség visszaállítása Művelet Pult Hatás Sebesség visszaállítása és A sebesség-beállítások visszaállnak, és a Jel visszatér az alapértelmezett eredeti időkhöz.

88 Egyjelenetes átúsztatás Ha a JEL (STACK) ki van kapcsolva, és a KÖVETKEZŐ (NEXT) pedig be, a SmartFadeML beállítása alapján egyjelenetes átúsztatás üzemmódba kerül, mely csak az intenzitás szinteket vezérli. Művelet Pult Hatás 1. Következő üzemmód Az intenzitáshúzók már nem vezérlik az élő kimenetet. bekapcsolása 2. Állítsa be az intenzitásokat Állítsa be bármelyik intenzitást manuálisan az intenzitáshúzók segítségével. Nem vezérelnek kimenetet 3. Vezérelje az áttűnést Kereszthúzók Mozgassa a Kereszthúzó pár alulról felfelé. Amint manuálisan mindkét kereszthúzó eléri az aktuális áttűnés végét, az intenzitáscsatornák már nem kapcsolódnak az Élő húzóhoz a következő látvány beállításánál. A végtelen áttűnéshez az Élő és Következő között tartsa lenyomva a PAUSE gombot, mielőtt elér egy áttűnés végéhez így az intenzitáscsatornák nem kapcsolnak ki. Engedje fel a PAUSE gombot az áttűnés befejezéséhez. Áttűnés az Időkkel Aktiválhatja az IDŐ (TIME) gombot, és beállíthatja az alapértelmezett áttűnési időket a kerekek segítségével. A GO gomb megnyomásával az áttűnés az új időértékekkel kerül végrehajtásra.

89 A Függelék Szoftverfrissítés A jelen függelék utasításokat tartalmaz az Ön SmartFadeML pultjában lévő szoftver frissítéséhez. Két módon lehet frissíteni a szoftvert. SD kártyával Egy USB PC-hez való csatlakoztatásával A Szoftver letölthető az ETC weboldaláról: Kérjük, győződjön meg róla, hogy az Ön pultjának megfelelő szoftver tölti le a SmartFadeML és SmartFade különböző szoftvert alkalmaz. Az Ön pultja által használt szoftverhez Ld. Szoftververzió 26. oldal FIGYELEM: A szoftverfrissítés megkezdése előtt győződjön meg arról, hogy biztonsági másolat készült minden olyan előadásadatról, melyet meg szeretne őrizni az SD kártyáról. Szoftver frissítése Frissítés SD Kártyával Ha először használ SD kártyát, győződjön meg róla, hogy megfelelően van formázva (FAT16), különben nem fog működni a SmartFadeML-ben. Ld. SD Memóriakártya formázása 8. oldal 1. lépés: Töltse le a szoftverfrissítési fájlt (SMRTFDML.SRC) az ETC weboldal letöltési részéről: 2. lépés: Másolja az SMRTFDML.SRC fájlt az SD kártya gyökérkönyvtárába. NE NEVEZZE ÁT A FÁJLT! 3. lépés: Indítsa el a pultot szoftverfrissítés üzemmódban. Ezt a SOLO és UNDO gombok 6 mp-ig történő lenyomva tartásával teheti meg, miközben hidegindítást csinál az áramkábel csatlakoztatásával (nem fog működni, ha készenlét üzemmódból kapcsolja be). A pult kijelzőin a következő jelenik meg: ETC SMARTFADE ML és az alsó sor szövege: Insert SD Card - Ver xxx- Connect USB 4. lépés: Tegye be az SD kártyát a pultba. A frissítés automatikusan elindul, és a pult betölti az új, frissített szoftvert, miután a művelet befejeződött. Megjegyzés: Ha véletlenül indította el a szoftverfrissítést, ki tud lépni módosítás nélkül, ha kihúzza a pult áramkábelét.
