H6 hordozhato felvevo. Használati útmutató

Átírás

1 H6 hordozhato felvevo Használati útmutató

2

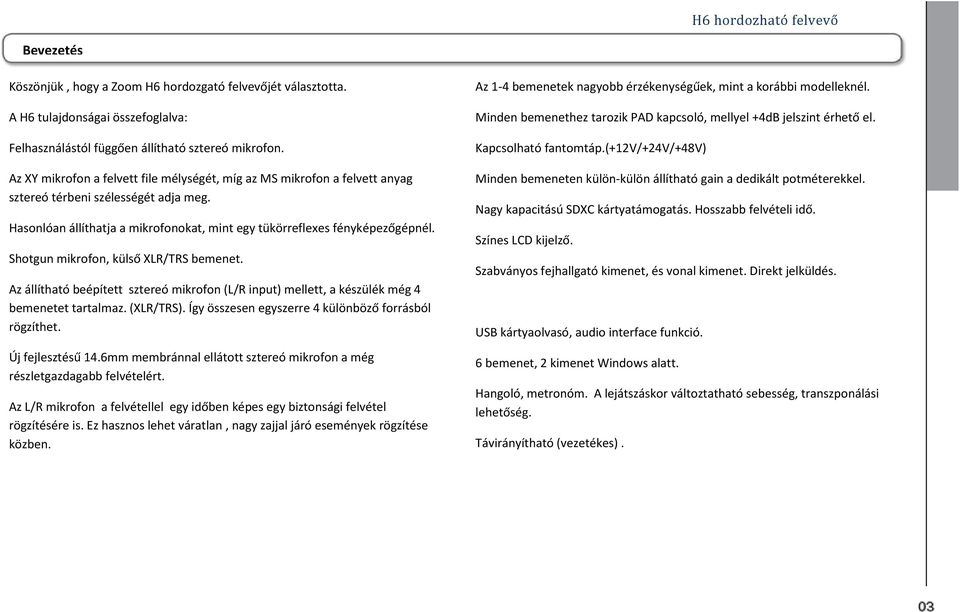

3 H6 hordozható felvevő Bevezetés Köszönjük, hogy a Zoom H6 hordozgató felvevőjét választotta. A H6 tulajdonságai összefoglalva: Felhasználástól függően állítható sztereó mikrofon. Az XY mikrofon a felvett file mélységét, míg az MS mikrofon a felvett anyag sztereó térbeni szélességét adja meg. Hasonlóan állíthatja a mikrofonokat, mint egy tükörreflexes fényképezőgépnél. Shotgun mikrofon, külső XLR/TRS bemenet. Az állítható beépített sztereó mikrofon (L/R input) mellett, a készülék még 4 bemenetet tartalmaz. (XLR/TRS). Így összesen egyszerre 4 különböző forrásból rögzíthet. Új fejlesztésű 14.6mm membránnal ellátott sztereó mikrofon a még részletgazdagabb felvételért. Az L/R mikrofon a felvétellel egy időben képes egy biztonsági felvétel rögzítésére is. Ez hasznos lehet váratlan, nagy zajjal járó események rögzítése közben. Az 1-4 bemenetek nagyobb érzékenységűek, mint a korábbi modelleknél. Minden bemenethez tarozik PAD kapcsoló, mellyel +4dB jelszint érhető el. Kapcsolható fantomtáp.(+12v/+24v/+48v) Minden bemeneten külön-külön állítható gain a dedikált potméterekkel. Nagy kapacitású SDXC kártyatámogatás. Hosszabb felvételi idő. Színes LCD kijelző. Szabványos fejhallgató kimenet, és vonal kimenet. Direkt jelküldés. USB kártyaolvasó, audio interface funkció. 6 bemenet, 2 kimenet Windows alatt. Hangoló, metronóm. A lejátszáskor változtatható sebesség, transzponálási lehetőség. Távirányítható (vezetékes).

4 Tartalomjegyzék Tartalomjegyzék Biztonsági előírások 2 Bevezetés 3 Tartalomjegyzék 4 A doboz tartalma 5 Elnevezések 6 Mikrofonok 8 MS 8 XY 8 Mikrofon csatlakoztatása, leválasztása 9 Mikrofon csatlakoztatása 9 Mikrofon leválasztása 9 Mikrofon vagy egyéb eszköz csatlakoztatása 1-4 INPUT 10 Mikrofon csatlakoztatása 10 Hangszer csatlakoztatása 10 Példa a csatlakoztatásra 11 Opcionális kiegészítők 12 Kijelző áttekintése 14 Home/Recording felület 14 Lejátszási felület 15 Előkészületek Áramellátás 16 Elemek használata 16 AC adapter használata 17 SD kártya behelyezése 18 Be/Kikapcsolás 19 Bekapcsolás 19 Kikapcsolás 19 A Hold funkció 20 Hold funkció aktiválása 20 A Hold funkció kikapcsolása 20 Nyelv beállítása 21 Dátum beállítása 22 Elem típusának beállítása 23 Felvétel Felvételi folyamat 24 Mappa és file szerkezet 25 A felvétel alapjai 26 Mappa kiválasztása a mentéshez 28 Automata felvétel 29 Pre- recording (előfelvétel) 31 Beszámolás felvétel előtt 32 Az oldalsó mikrofo hangerejének beállítása 33 Backup felvétel 34 Overdubbing 35 Lejátszás A lejátszás alapjai 38 File kiválasztása a lejátszáshoz 40 A lejátszási sebesség beállítása 41 Ismételt lejátszás 42 A lejátszási mód beállítása 44 Transzponálás 45 Keverés 46 Ellenőrzés/project szerkesztés/fájlok Project információk 48 Sávmarkerek 49 Project elnevezése 50 Project lekeverése 52 Sáv normalizálása 54 Sávok darabolása 56 Sávok trimmelése-kezdőpont, végpont 58 Egy project törlése 60 Összes project törlése a mappából 61 Project újraépítése 62 Voice memo 63 Backup file lejátszása 64 USB funkciók Adatcsere számítógéppel (kártyaolvasó) 66 Audio interface mód 68 Interface beállítás 70 Direkt monitor beállítás 70 Loop Back (csak sztereo mix mód) 71 Bemenetek keverése 72 Eszközök Hangoló 74 Metronom 76 Egyéb beállítások Zajcsökkentés (low cut filter) 78 Compressor/Limiter a bemenetre 79 Bemenő jel a monitor mixben 80 MS-RAW jel monitorozása 82 Felvételi formátum beállítása 83 Automata felvétel 84 Auto STOP engedélyezése 85 Project elnevezése 86 Fantomtáp 87 Tápellátás 88 VU méter használata 89 Energiatakarékos kijelző beállítás 90 A kijelző fényerejének beállítása 91 Firmware ellenőrzése 92 Gyári értékeke visszaállítása 93 Egyéb funkciók SD kártya szabad kapacitásának ellenőrzése 94 SD kártya formázása 95 SD kártya tesztelése 96 Firmware frissítése 98 Más H szériás SD kártyák használata 99 Távirányító 100 Problémamegoldás 101 Technikai adatok 102

5 A doboz tartalma H6 hordozható felvevő A doboz tartalma Ellenőrizze a doboz tartalmát. 4 AA elem XY mikrofon Tok SD kártya USB kábel H6 MS mikrofon Cubase Le lemez Leírás Mikrofonszivacs

6 A készülék elemei A készülék elemei Baloldal Front Bemeneti hangerő L/R MS mikrofon Input 1 hangerő Input 3 hangerő PAD kapcsoló Input2 hangerő Input 4 hangerő SD kártya aljzat Sávgombok Stop Play/Pause Rec Hangerő gombok Power/Hold gomb Fejhallgató kimenet Kijelző Vissza Előre gomb

7 A készülék elemei H6 hordozható felvevő Jobboldal Alsórész Line Out Távirányító Mic/Line bemenet Görgető gomb Le/fel kiválasztás, stb Input 3 Hangszóró (hátoldal) Input 4 Pánt bekötése Menü gomb USB Elemtartó fedele

8 Mikrofon áttekintés Mikrofon áttekintés A H6 tartalmaz egy XY és egy MS mikrofont. Ezeket szükség szerint cserélheti. Puskamikrofon (SGH-6), és XLR/TRS bemenet is kapható szükség szerint (opcionális mindkettő). Ezek a mikrofonok az XLR bemenetre csatlakoztathatók. Sztereó felvétel. Két keresztezett irányított mikrofon. Mozgatással 90 és 120 fok között változtatható a rögzítés szélessége. Irányítatlan center és két irányított oldalsó mikrofon. Az oldalsó mikrofonok jelszintje külön állítható. MS-RAW módban külön állítható a két oldalsó mikrofon, ezáltal a sztereó hatás változtatható. Tulajdonságok: Nagyméretű membrán, kiterjesztett magas és mély frekvencia átvitel. Széles sztereó tér. Ideális zárt kis és közepes méretű terekben, természetes érzet, széles mély sztereó tér felvételére alkalmas. Felhasználás: Kamarazene, előadások, templomi zene, próbák, stb. Az XY mikrofon a MIC/Line bemenetre csatlakoztatható. Tápellátást is biztosít a benenet. Tulajdonságok: Széles részletes sztereó felvétel, ideális nagy terekben történő rögzítéshez, szinte bármilyen hangforráshoz. Ha a két szélső mikrofon ki van kapcsolva, akkor mono felvétel készíthető. Felhasználás: Nagyzenekarok, koncertek. Mono módban, előadások, beszéd, stb.

9 Csatlakoztatás-leválasztás H6 hordozható felvevő Csatlakoztatás-leválasztás Mikrofon csatlakoztatás 1. Távolítsa el a védőkapszulát a H6-ról és a mikrofonról. Mikrofon eltávolítása 1.ja meg a gombokat a mikrofon két oldalán, majd távolítsa el a H6- ról. 2. ja meg a gombokat a mikrofon két oldalán, csatlakoztassa a mikrofont a H6-hoz. Tipp: Ne húzza túl erősen a mikrofont. Felvétel közben ne távolítsa el a mikrofont. Ha sokáig nem használja a mikrofon, helyezze vissza a védőkupakot.

10 Mikrofon, vagy egyéb eszköz csatlakoztatása az 1-4 bemenetekre Mikrofon, vagy egyéb eszköz csatlakoztatása az 1-4 bemenetekre A L/R bemeneteken kívül (XY, MS mikrofon) a H6 még 4 bemenetet tud biztosítani. Ezekkel együtt összesen 6 bemenet használható. Mikrofon, hangszerek, egyéb eszközök. Hangszer vagy egyéb eszköz csatlakoztatása L/R bemenet Csatlakoztasson szintetizátort, vagy keverőpúltot közvetlenül az INPUT 1-4 valamelyikére. A direkt bemenet elektromos gitárt vagy basszusgitárt nem támogat. Ezeket keverőn, vagy effekten keresztül csatlakoztassa. Input 1 PAD kapcsoló Input 2 Input 3 Input 4 Példa: Állítsa a PAD kapcsolót-20db-re, majd csatlakoztassa a keverőt. (ezeknek általában +4dB a kimeneti jelszintje) Sztereo: Ebben az esetben vagy az INPUT 1-2 vagy az INPUT3-4 bemenetet használja sztereo párként. Mikrofon csatlakoztatása Csatlakoztasson dinamikus, vagy kondenzátor mikrofont az INPU 1-4 XLR bemenetére. Fantomtáp: 12,24,48V

11

12 Opcionális kiegészítők Opcionális kiegészítők A következő opcionális kiegészítőket vásárolhatja meg a H6-hoz. Puskamikrofon (SGH-6) Külső XLT/TRS bemenet (EXH-6) Ezzel kettővel növelheti az XLR/TRS bemenetek számát a H6-on. Fantomtápot nem tud biztosítani! Irányított mikrofon,távoli felvételekhez. A sztereo csatornára rögzít monoban.

13 Opcionális kiegészítők H6 hordozható felvevő Kiegészítő csomag (APH-6) Ez a csomag három terméket tartalmaz: Távirányító (RCH-6) AC adapter (AD-17) Csatlakoztassa az USB kábelt az adapterhez. Kizárólag csak ezt a tápegységet használja. Vezetékes távirányító a H6-hoz. Szőrös szélfogó Az XY és MS mikrofonra egyaránt használható.

14 A kijelző áttekintése A kijelző áttekintése Home (Fő)/Recording (felvételi) Elem töltöttség visszajelző Státusz Project elnevezése Felvételi idő Mappa neve Monitor hangerő Panoráma potméter Mélyvágó Jelszint mérő Compressor/Limiter Fantomtáp L/R sáv 1-4 sávok Felvételi formátum Auto Rec SD kártya hátralévő idő Fantomfeszültség

15 A kijelző áttekintése H6 hordozható felvevő Lejátszási képernyő Státusz ikon Play Pause Lejátszási idő Elem töltöttsége Mappa neve A lejátszott project neve Panoráma Lejátszás hangereje Pitch kontroll Jelszint L/R sáv 1-4 sávok 1-4 sávok A lejátszás sebessége A lejátszás formátuma Ismétlés

16 Áramellátás Áramellátás Elemek használata Kapcsolja ki a készüléket, majd távolítsa el az elemtartó fedelét. Csak alkaline elemeket használjon Ha a töltöttség jelző low battery-t jelez kapcsolja ki a készüléket és cseréljen elemeket. Állítsa be az elemek típusát. ld.:23. oldal Helyezze be az elemeket Helyezze vissza az elemtartó fedelét.

17 Áramellátás H6 hordozható felvevő Az AC adapter használata Csatlakoztassa az USB kábelt az USB aljzatba Dugja be az adaptert a hálózatba.

18 SD kártya behelyezése SD kártya behelyezése Kapcsolja ki a készüléket, majd nyissa ki a kártya aljzat fedelét. Helyezze be a kártyát az aljzatba. A kártya kiadásához nyomja be a kártyát teljesen, a készülék így kiadja azt. Megjegyzés: Csak kikapcsolt állapotban távolítsa el a kártyát a készülékből, mert különben sérülhetnek az adatok. A helyes behelyezéshez figyelje meg az előbbi képet. Kártya nélkül nem lehet felvételt készíteni. és lejátszani sem. Kártya formatálása: ld..: 95. oldal Kártya aljzat.

19 Bekapcsolás/ kikapcsolás H6 hordozható felvevő Bekapcsolás/ kikapcsolás A készülék bekapcsolása: Kikapcsolás Húzza el a gombot jobbra Húzza el a gombot jobbra Megjegyzés: Az első bekapcsolás után érdemes néhány beállítást elvégezni. Pl.: Dátum, idő,nyelv Ha a No SD card felirat jelenik meg helyezzen be egy SD kártyát. Ha a Card Protected felirat jelenik meg kapcsolja ki a kártya írásvédelmét. Ha az Invalid Card felirat jelenik meg akkor a kártya valószínűleg nincs jól megformázva. Ld.: 95.oldal Megj.: Tartsa addig elhúzva a gombot, míg a kijelzőn a Zoom felirat megjelenik.

20 A HOLD funkció használata A HOLD funkció használata A H6 HOLD funkciója lezárja a gombokat, ezáltal megakadályozza, hogy véletlenül leállítsa a felvételt. A Hold funkció aktiválása: A Hold funkció kikapcsolása: Húzza el a gombot balra Húzza el a gombot balra A Hold funkció a távirányítón nem működik.

21 Nyelv beállítása H6 hordozható felvevő Nyelv beállítása* Angol vagy Japán nyelvet állíthat be. A gombbal válassza a LANGUAGE majd nyom A gombbal válassza ki a nyelvet majd nyom * Az első bekapcsolás után érdemes néhány beállítást elvégezni. Pl.: Dátum, idő,nyelv

22 Dátum és idő beállítása Dátum és idő beállítása* Miután beállította a dátumot és az időt a felvételeket helyesen dokumentálhatja a készülék. Nyo m Állítsa be a dátumot és az időt. A gombbal válassza a Beállítás: majd nyom Kurzor Le/fe Kiválasztás nyom mozgatás Le/Fel A gombbal válassza a Megerősítés nyom majd nyom m Beállítás: a művelet befejezéséhez k

23 Elem típusának beállítása H6 hordozható felvevő Elem típusának beállítása A helyes elem típus beállítás elengedhetetlen a pontos elem töltöttség kijelzéshez. A gombbal válassza a parancsot, majd válassza a BATTERY majd nyom nyom A gombbal válasszon elemtípust, nyom

24 A felvétel menete A felvétel menete A felvétel menete a következő lépésekből áll: Minden lépés a H6-on történik Csatlakoztatás Bekapcsolás 19.oldal Előkészület Felvétel 24.oldal Lejátszás, ellenőrzés Overdub, szerkesztés Csatlakoztasson XY vagy MS mikrofont. Egyéb mikrofon, vagy hangszert. Felvétel indítása Felvétel leállítása Felvétel szüneteltetése Lejátszás indítása Leállítás Markerek használata 42.old Sebesség beállítása 41. oldal Hangmagasság beállítása 45. oldal Lejátszási mód 44.oldal Project mixer 46. oldal Lehetőség van overdub felvételre. Project lekeverésre. 1. Állítsa be a felvételi formátumot (WAV/MP3) 83.old. MP3 formátumban sztereó sáv felvétele lehetséges. Beállíthat automata felvételt is 29.oldal, előfelvételt, mélyvágó szűrőt, compressor/limitert a bemenetre, metronomot, stb. 2. A felvenni kívánt sáv kiválasztása A Track gombokkal választhat. Ha a kiválasztott sáv gombja pirosan világít, akkor a bemeneti jel monitorozásra kerül. jon meg egyszerre két Track gombot, így sztereó sávot tud kiválasztani. 3. Bemeneti jelszint beállítása Használja a trimmert minden bemenetnél. Állítsa be úgy a jelszintet, hogy a kijelzőn sárgánál jobban ne menjen fel a kivezérlés. Külső keverő csatlakoztatásakor kapcsolja a PAD kapcsolót -20dB állásba. Az MS mikrofonnál a két oldalsó mikrofon külön is beállíthatja.

25 Mappa és file szerkezet H6 hordozható felvevő Mappa és file szerkezet A H6 felvételkor a következő könyvtárszerkezetet építi ki. FOLDER01-FOLDER10 ahová a project mentődik

26 A felvétel alapjai A felvétel alapjai ja meg annak a sávnak gombját, amit rögzíteni szeretne Tipp: A kiválasztott sáv gombja pirosan fog világítani. Ha még egy sávot szeretne bekapcsolni, nyomjon be még egy gombot, és ezt tartsa lenyomva az 1-es gombbal együtt. Így egy sztereó sávot hozhat létre. Ezen kívül még a 3-4 sávval is létrehozhat egy másik sztereo sávot. A sávokat kikapcsolni is így lehet. Az L/R linket nem lehet megszüntetni. Egy tipp a sávok kiosztására. Sztereo és mono felvétel egyszerre.

27 A felvétel alapjai H6 hordozható felvevő A trim gombbal állítsa be a kiválasztott csatorna bemeneti jelszintjét pause Megj.: Ha pause-ba kerül a felvétel a készülék rögtön hozzáad egy markerpontot. Tipp.: Állítsa be a jelszintet -12dB-re Állítsa be a felvételi formátumot Beállíthatja a zajcsökkentést is. meg a felvétel elindításához a felvétel leállításához Megj.: Maximum 99 markerpont adható egy projecthez Ha a file mérete meghaladja felvétel közben a 2GB-ot, akkor automatikusan új project kezdődik anélkül, hogy közben a felvétel megállna. A file-ok számozása folyamatosan történik.-0001,-0002 stb. m marker megadásához

28 Mappa kiválasztása a project mentéséhez Mappa kiválasztása a project mentéséhez Válasszon egyet a tíz mappa közül, ahova menteni szeretné a projectet. válassza PROJECT LIST parancsot, majd nyomja ja meg a gombot kiválasztás megerősítéséhez, és a fő képernyőre való visszatéréshez. meg a válassza ki a mappát majd nyomja meg a

29 Automata felvétel H6 hordozható felvevő Automata felvétel válassza a REC parancsot, majd nyomja meg a válassza az On/Off parancsot, majd nyomja meg a tovább válassza AUTO REC parancsot, majd nyomja meg a

30 Automata felvétel Automata felvétel (folytatás) válassza az On parancsot, majd nyomja meg a ja meg a gombot a készenlét elhagyásához, vagy a felvétel megszakításához. A fő oldalra való visszatéréshez nyomja meg a A felvevő készenléti állapotba kerül. Tipp: Abban az esetben ha a beállított jelszint eléri a beállított értéket a felvétel automatikusan elindul. Ennek az értéknek a beállítását a 85. oldalon láthatja.

31 Elő-felvétel H6 hordozható felvevő Elő-felvétel Beállíthatja a készüléket úgy, hogy a gomb lenyomása előtt már 2 másodperccel elinduljon a felvétel. Ezzel elkerülhető az, hogy mondjuk lemaradjunk egy előadás első szaváról. m válassza az On parancsot, majd nyomja meg a válassza a Rec parancsot, majd nyomja meg a Megj.: A Pre Rec funkció és a Pre Count funkció nem használható egyszerre. válassza a Pre Rec parancsot, majd nyomja meg a

32 Beszámolás felvétel előtt Beszámolás felvétel előtt k válassza a TOOL parancsot, majd nyomja meg a válassza a Pre Count parancsot, majd nyomja meg a válassza ki a beszámolás ütemét, válassza a Metronome parancsot, majd nyomja meg a majd nyomja meg a Megj.: A Pre Rec funkció és a Pre Count funkció nem használható egyszerre.

33 Oldalmikrofonok jelszintjének beállítása H6 hordozható felvevő Oldalmikrofonok jelszintjének beállítása (Csak az MS mikrofonnál) Ha az MS mikrofont használjuk, akkor az oldalmikrofonok hangerejét külön állíthatjuk a centertől, ezáltal változtathatjuk a sztereó tér szélességét. Mozgassa a gombot föl vagy le. RAW mód Megjegyzés: Az Off -24dB innen +6dB-ig emelhető, vagy RAW RAW módban lejátszás közben is változtatható az oldalmikrofonok beállítása. RAW módban csak WAV formátumú file-t lehet felhasználni. Széles Szűk

34 Backup felvétel Backup felvétel (Csak L/R bemenet és WAV formátum esetén) Ez tulajdonképpen egy biztonsági másolat a felvételünkről. Miközben a L/R bemeneten folyik a felvétel,a készülék közben a háttérben készít egy -12dB-es biztonsági felvételt is. Ha véletlenül nagyon elrontanánk a beállításokat, ez lehet egy megoldás válassza az On parancsot, majd nyomja meg a válassza a REC parancsot, majd nyomja meg a Tipp: A L/R file elnevezése és a backup file elnevezése csak a kiterjesztésben tér el. válassza a Backup Rec parancsot, majd nyomja meg a

35 Overdubbing felvétel H6 hordozható felvevő Overdubbing felvétel (Csak WAV formátumban) A már elkészült felvétel mellé újból vehetünk fel. A gombbal állítsa be a bemeneti jelszintet. válassza a PROJECT parancsot, majd nyomja meg Tipp: A mixeren állítható a Volume és a Pan, Low cut filter, compresszor, lomiter, stb. a Amelyik sávot szeretné a monitorban hallani, annak a sávnak a gombját nyomja meg, ez zölden fog világítani. válassza az Overdub parancsot, majd nyomja meg a ja meg a sáv A gomb pirosan fog világítani. Ezen a sávon készülhet overdub felvétel.

36 Overdubbing felvétel Overdubbing felvétel (Csak WAV formátumban) ja meg a gombot a felvétel elindításához. ja meg a gombot az overdubbing befejezéséhez. ja meg a gombot a felvétel leállításához. Tipp: Meg lehet változtatni a sztereo link beállításait overdubbing közben is. Ha szerkeszteni szeretné vagy lejátszani az újra felvett projectet, akkor mindig az utolsó állapot hallható. Maximum 99 lépés vehető fel. A és a gombokkal lehet lépkedni a különböző fázisok között.

37 H6 hordozható felvevő

38 A lejátszás alapja A lejátszás alapja ja meg a gombot lejátszás elindításához. A lejátszás kontrollerei: Project kiválasztása/marker mozgatása Keresés előre/hátra Pause Hangerő beállítása Markerek hozzáadása Oldalmikrofonok jelszintje (Csak RAW módban) Ha a gombokat hosszan nyomja, akkor gyors előre és hátratekerést érhet el.

39 A lejátszás alapja H6 hordozható felvevő ja meg a vagy a gombot a fő képernyőre való visszatéréshez.

40 Project kiválasztása a lejátszáshoz Project kiválasztása a lejátszáshoz válassza a PROJECT LIST parancsot, majd nyomja válasszon a projectek közül, majd nyomja meg a A kiválasztott project lejátszása elindítható. meg a válasszon a mappák közül, majd nyomja meg a Ha a project lejátszása befejeződött lehetőség van a folytatásra a beállításoktól függően. ld.:44.oldal

41 A lejátszás sebességének megváltoztatása H6 hordozható felvevő A lejátszás sebességének megváltoztatása A lejátszás sebességét 50% és 150% között változtathatjuk a normálhoz képest. válassza a PROJECT MENU parancsot, majd nyomja meg a válassza ki a kívánt sebességet, majd nyomja meg a A lejátszás a kiválasztott sebességgel fog elindulni. Ez a beállított paraméter minden projecthez mentésre kerül különkülön. válassza a Playback Speed parancsot, majd nyomja meg a

42 Lejátszás ismétlése két beállított pont között Lejátszás ismétlése két beállított pont között (AB repeat) Két pont közötti ismétlést állíthat be. Nyo m válassza a PLAY parancsot A és gombokkal válassza ki a kezdőpontot. belehallgathat a zenébe., majd nyomja meg a válassza az AB Repeat parancsot állítsa be a végpontot is. Ez lesz a lejátszott részlet vége. válassza az A pont parancsot, majd nyomja meg a

43 Lejátszás ismétlése két beállított pont között H6 hordozható felvevő ja meg a gombot a lejátszó kijelző megnyitásához.

44 A lejátszási mód megváltoztatása A lejátszási mód megváltoztatása Beállíthatja a lejátszási módot. válasszon lejátszási módot, majd válassza az PLAY parancsot nyomja meg a, majd nyomja meg a válassza a Play Mode parancsot Megj.: Play All Play One Repeat One Repeat All Az összes project lejátszása a mappából Csak a kiválasztott project lejátszása A kiválasztott project ismétlése Az összes project ismétlése a mappában

45 A lejátszás hangmagasságának megváltoztatása H6 hordozható felvevő A lejátszás hangmagasságának megváltoztatása (Key) Megváltoztathatja a lejátszás hangmagasságát anélkül, hogy a tempó megváltozna. válassza a PROJECT MENU parancsot válassza ki a hangmagasságot, majd nyomja meg a válassza a Project Mixer parancsot Megj.: 6 félhangot lehet fel és le transzponálni. A hangolás beállítása is elmentődik a projectbe. válassza ki a sávot, amin szeretne transzponálni, majd nyomja meg a

46 Keverés Keverés (csak WAV formátumban) A project mixer segítségével beállíthatja a sávok hangerejét egymáshoz képest Állítsa be a paramétereket. válassza a PROJECT MENU parancsot Keverő kontrollerek Kurzor mozgatása/érték beállítás Mozg le/fel Paraméter kiválasztása válassza a PROJECT MIXER parancsot Hangerőállítás Panoráma Transzponálás

47 Keverés H6 hordozható felvevő ja meg a gombot a mixer nélküli belehallgatáshoz. Ezzel a gombbal kapcsolhatja ki/be a mixert. Megj: A mixer beállítás minden projecthez külön-külön mentődik. A monitor mixerrel a bemeneti jelarányát állíthatja a lejátszáshoz képest.

48 Project információk Project információk válassza a PROJECT MENU parancsot válassza az Information parancsot válassza ki a kívánt információt.

49 Markerpontok ellenőrzése H6 hordozható felvevő Markerpontok ellenőrzése A markerpontok listája válassza a PROJECT MENU parancsot, majd nyomja meg a válassza a MARK LIST parancsot Felhasználói marker Felvétel közbeni marker

50 A project átnevezése A project átnevezése Változtasson nevet válassza a PROJECT MENU parancsot Kontrollerek, majd nyomja meg a válassza a EDIT parancsot, majd nyomja meg a Kurzor mozgatása/érték beállítás Mozg le/fel Paraméter kiválasztása ja meg a gombot a befejezéshez A következő karaktereket használhatja a beírásnál: válassza a Rename parancsot

51 A project átnevezése

52 Project lekeverése Project lekeverése A WAV formátumban rögzített anyagot lekeverheti és elmentheti WAV vagy MP3 formátumban sztereóban. válassza a PROJECT MENU parancsot Ha elkészült a keverés, akkor a mentés formátumát is meg lehet változtatni. válassza a Select Format parancsot, majd nyomja meg a válassza a MIXDOWN parancsot, majd nyomja meg a válassza ki a formátumot Csak WAV formátum állíthatja a bit sűrűséget.

53 Project lekeverése H6 hordozható felvevő válassza az EXECUTE parancsot A lekeverés a kiválasztott mappába mentődik Ha nincs elég hely a kártyán a készülék visszalép a lekeverés főoldalára. A lekevert file neve így néz ki: A keverés beállításai, panoráma, a lejátszás sebessége, transzponálás a projecthez mentődik.

54 Sáv normalizálása Sáv normalizálása Ha a WAV formátumban rögzített anyag hangereje túl alacsony lehetőség van normalizálásra. válassza a PROJECT MENU parancsot válassza a Normalize parancsot, majd nyomja meg a A sávot. gombbal válassza ki a válassza a EDIT parancsot

55 Sáv normalizálása H6 hordozható felvevő válassza a Yes parancsot

56 Project szétvágása Project szétvágása Egy projectet elvághatunk egy ponton és így két külön projectet hozhatunk létre. válassza a PROJECT MENU parancsot válassza a Divide parancsot Állítsa be a vágási pontot válassza az Edit parancsot Kontrollerek Pont mozgatása és Play/pause Megerősítés

57 Project szétvágása H6 hordozható felvevő válassza a Yes parancsot A szétvágott project neve az marad ami az eredeti project neve volt, csak a vágópont előtti szakasz egy A jelet, míg a pont mögötti rész egy B jelet kap. Az eredeti file törlődik.

58 Project kezdőpontjának és végpontjának Project kezdőpontjának és végpontjának beállítása A felvétel elejéről és végéről levághatja a felesleges üres részeket (Trim) válassza ki a kezdőpontot. válassza a PROJECT MENU parancsot A és gombokkal állítsa be a kezdőpontot. válassza az Edit parancsot Vagy hallgatás közben válassza a Trim parancsot válassza ki a végpontot.

59 Project kezdőpontjának és végpontjának beállítása H6 hordozható felvevő válassza a Yes parancsot

60 Egy project törlése Egy project törlése A nem használ project törölhető. válassza a PROJECT MENU parancsot válassza a Delete parancsot válassza a Trash parancsot válassza a Yes parancsot Megj.: A törlés nem visszavonható!

61 Az összes project törlése egy mappából H6 hordozható felvevő Az összes project törlése egy mappából Egy mappa tartalmát egyszerre is kitörölheti. válassza a PROJECT MENU parancsot válassza a Delete All Projects parancsot válassza a Trash parancsot, majd nyomja meg a válassza a Yes parancsot Megj.: A törlés nem visszavonható!

62 Project újraépítése Project újraépítése Ha egy project megsérül, akkor a készülék megpróbálja újraépíteni, kijavítani. válassza a PROJECT MENU parancsot válassza a Yes parancsot válassza a Rebuild parancsot Tipp: Ez a funkció akkor lehet hasznos,ha például az SD kártya nem megfelelően van eltávolítva a számítógépről, és emiatt a tartalom sérül., majd nyomja meg a

63 Hangemlékeztető felvétele egy projecthez H6 hordozható felvevő Hangemlékeztető felvétele egy projecthez Hangjegyzetet készíthet a projecthez A jegyzet lejátszása: Play válassza a PROJECT MENU parancsot Stop Tipp: A gomb ismétel megnyomásával törölhető a jegyzet. válassza a Voice Memo parancsot A jegyzetet a csatlakoztatott sztereo mikrofon rögzíti. Az 1-4 bemenetekről nem rögzíthető jegyzet. A jegyzet neve: Vegye fel a jegyzetet: Felvétel: Felv. leállítása

64 Backup file lejátszása Backup file lejátszása (WAV formátum) Ha szükség van a biztonsági file-ra, akkor itt meghallgathatja. válassza a PROJECT MENU parancsot válassza az On parancsot elindítható a lejátszás. Ekkor az eredeti file helyett a backup felvétel hallható. válassza a Backup File parancsot

65 H6 hordozható felvevő Backup file lejátszása

66 Adatok cseréje számítógéppel Adatok cseréje számítógéppel (kártyaolvasó) Ha számítógéppel összekapcsolja a készüléket, adatokat cserélhet az SD kártyán. Csatlakoztassa a H6-ot USB kábellel a számítógéphez. válassza az USB parancsot, majd nyomja meg a A H6 a tápellátást az USB kábelen kapja a számítógéptől. Csatlakoztatás után kapcsolja be a készüléket. válassza az SD Card Reader parancsot A következő operációs rendszereket támogatja a H6: Win Xp vagy újabb Mac OS X 10.6 vagy újabb

67 Adatok cseréje számítógéppel H6 hordozható felvevő A készüléket biztonságosan kell eltávolítani a számítógépről. USB eszköz biztonságos eltávolítása Húzza ki az USB kábelt a számítógépből és a H6-ból, majd nyomja meg a

68 Audio interface Audio interface A H6 használható audio interface módban hangkártyaként. ipad-el is használható. Tipp: Sztereo Mix 2 be 2 kimenet válassza az USB parancsot MultiTrack 6 be 2 kimenet ipad-en csak a Sztereo Mix használható. Multitrack módnál szükség lehet Win driverre. Ezt a oldalról töltheti le. válassza az Audio Interface parancsot válassza a válassza a Mix vagy Multi Track parancsot parancsot ipad-el csak elemmel használható a H6!!! Többi esetben választható az elemes használat vagy az USB tápellátás.

69 Audio interface H6 hordozható felvevő Csatlakoztassa a H6-ot USB kábellel számítógéphez vagy ipad-hez. válassza az EXIT parancsot ipad-hez szükséges az ipad Camera Connection Kit. válassza a Yes parancsot, majd nyomja meg a Húzza ki az USB kábelt a számítógépből vagy ipad-ből és a H6- ból, majd nyomja meg a ja meg a bontásához. kapcsolat

70 Audio interface Audio interface beállítások Ha a H6-ot audio interfaceként használja a következő paramétereket állíthatja be. Direkt monitor beállítása. Ez annyit jelent, hogy a H6 bemenetén beérkező jel közvetlenül a H6 kimenetére kerül, elkerülve a számítógépet, ezáltal a késést is. válassza a Direct Monitor parancsot, majd nyomja meg a válassza az INPUT&OUTPUT parancsot válassza az On parancsot, majd nyomja meg a

71 Audio interface beállítások H6 hordozható felvevő Loop Back használata sztereo mix módban Sztereo mix módban a számítógépről vagy ipad-ről hangot keverheti a H6 bemenetére érkező jellel, majd ezt a jelet visszaküldheti a számítógépre, vagy ipad-re. válassza az On parancsot válassza az INPUT&OUTPUT parancsot válassza a Loop Back parancsot

72 Audio interface beállítások Audio interface beállítások Bemenetek keverése Szabadon keverheti a bemeneteket. Állítsa be a paramétereket igény szerint. Keverő kontrollerek: válassza az INPUT&OUTPUT parancsot Kurzor mozgatása Megerősítés ja meg a belehallgatáshoz. gombot a válassza a Mixer parancsot Ezzel a gombbal kapcsolhatja ki/be a mixert is. Tipp: A beállítások sztereo mix és multi trak módban is menthetők.

73 H6 hordozható felvevő Audio interface beállítások

74 Hangológép Hangológép A bemenetbe dugott hangszerhez használhat hangológépet. válassza a TOOL parancsot válassza ki a hangolás típusát válassza a TUNER parancsot állítsa be a hangolást. Tipp: A normál hangolást megváltoztathatja 435Hz-445Hz között.

75 Hangológép H6 hordozható felvevő A és gombokkal beállíthatja a hangmagasságot (drop) A következő hangolótípusokat használhatja: Drop hangolásnál 3 félhanggal hangolhat el minden húrt. Kromatikus Bármilyen hangot képes felismerni. Gitár/Bass Húrok számától függetlenül hangolhat gitárokat. középen a pontos hang középen a pontos hang Felismert húr Hang A sávgombbal választhatja ki a bemenetet. Alacsony Magas Alacsony Magas

76 Metronóm használata Metronóm használata Használhat a felvételhez metronómot. válassza a TOOL parancsot válasszon a menüből, majd nyomja meg a Klikk választása válassza ki a metronóm beállítását. válassza a Metronome parancsot, majd nyomja meg a, majd nyomja meg a Beszámolás (Pre-count) Tempó beállítása állítsa be a tempót

77 Metronóm használata H6 hordozható felvevő Válasszon hangszínt válasszon hangszínt Válasszon ütemmutatót válasszon ütemmutatót Állítson hangerőt állítson hangerőt

78 Zajcsökkentés Zajcsökkentés (Low cut) A Low cut filterrel csökkentheti a szélzajt, beszéd zajokat. válassza az INPUT&OUTPUT parancsot válassza ki a sávot válassza a Lo cut parancsot válassza ki a mélyvágás frekvenciáját

79 Compressor/Limiter H6 hordozható felvevő Compressor/Limiter A Compressor /Limiterrel növelheti az alacsony jelszintű bemenetek jelét, míg a magas jelszintű bemenetek jelét csökkkentheti. válasszon a típusok közül, majd válassza az INPUT&OUTPUT parancsot válassza a Comp/Limiter parancsot válassza ki a sávot nyomja meg a Beállítás Felhasználás Standard compressor Ének compressor Dob compressor Standard limiter Élő előadás limiter Stúdió limiter Csökkenti a magas jelszintet, emeli az alacsony szinteket Csökkenti a jelszintet a bementeken a beállított szintre.

80 Bemenő jel beállítása a monitor mixben Bemenő jel beállítása a monitor mixben Beállíthatja a bemenő jel jelszintjét és panorámáját a monitor mixben. Állítsa be a paramétereket válassza a INPUT&OUTPUT parancsot Keverő kontrollerek: Kurzor mozgatása válassza a Monitor mixer parancsot Megerősítés/kiválasztás Megjegyzés: Ezek a paraméterek csak a monitorozásra vonatkoznak.

81 Bemenő jel beállítása a monitor mixben H6 hordozható felvevő ja meg a belehallgatáshoz. gombot a kapcsolhatja ki/be a mixert. Ez a beállítás minden projecthez külön-külön menthető.

82 MS-RAW jel monitorozása MS-RAW jel monitorozása (MS-RAW módban) válassza a RAW parancsot válassza az INPUT&OUTPUT parancsot, majd nyomja meg a válassza az MS-RAW monitor parancsot

83 A felvételi formátum beállítása H6 hordozható felvevő A felvételi formátum beállítása A beállítástól függ a felvétel minősége, és a kártyán elfoglalt terület mérete. válassza a REC parancsot A WAV formátumban fölvett anyag magas minőségű. Az MP3 formátumban fölvett anyag minősége gyengébb, viszont helytakarékos. Hosszú előadások, beszédek rögzítésére az MP3 a legalkalmasabb. Jó minőség Nagy méret válassza a Rec Format parancsot válasszon formátumot Alacsony minőség Kis méret

84 Automata felvétel beállítása Automata felvétel beállítása Beállíthatja, hogy a bemenő jel kapcsolja ki/be a felvételt. válassza a REC parancsot válassza a Start Level parancsot állítsa be a Start jelszintet válassza az Auto Rec parancsot Az 5. lépéshez hasonlóan kell a Stop Level szintjét beállítani. válassza a Set Start& Stop Level parancsot, majd nyomja meg a

85 Automata felvétel beállítása H6 hordozható felvevő Automata STOP engedélyezése válassza az Auto Stop parancsot állítsa be a STOP késleltetését

86 Project elnevezése Project elnevezése Az automatikusan adott project elnevezést megváltoztathatja. Az eredeti project elnevezések és dátumok a következő formában jelennek meg: válassza a REC parancsot válassza a Project Name parancsot válasszon típust

87 Fantomtáp beállítás H6 hordozható felvevő Fantomtáp beállítás Az 1-4 bemenetekre kapcsolhat fantomtápot. (12,24,48V) Ha már kiválasztotta az On/Off parancsot válassza az INPUT&OUTPUT parancsot válasszon bemenetet válassza a Phantom parancsot válassza az On parancsot válasszon feszültséget válassza az On/Off parancsot

88 Mikrofon tápellátás Mikrofon tápellátás Ha a mikrofonnak szeretne tápellátást biztosítani a következő lépéseket kell elvégezni az XY mikrofon MIC/Line bemenetre való csatlakoztatása előtt válassza az INPUT&OUTPUT parancsot válassza az On parancsot, majd nyomja meg a válassza a Plugin Power parancsot

89 A VU méter használata a bemeneti jelszint ellenőrzésére H6 hordozható felvevő A VU méter használata a bemeneti jelszint ellenőrzésére A virtuális VU méterrel könnyen beállíthatja a bemeneti jelszintet állítsa a jelszintet normál értékre. válassza az INPUT&OUTPUT parancsot A gombbal állítsa a referencia értéket a 0VU-ra. válassza a VU Meter parancsot Tipp: Érdemes a referencia értéket -20dBFS és -10dBFS közé állítani.

90 Energiatakarékos kijelző világítás beállítása válassza a SYSTEM parancsot válassza a kívánt beállítást Ez a funkció csak elemmel történő üzemeltetésnél használható! válassza a Backlight parancsot válassza a Power Saving parancsot

91 A kijelző fényerejének beállítása H6 hordozható felvevő A kijelző fényerejének beállítása válassza a SYSTEM parancsot válassza a Brighnesst parancsot, majd nyomja meg a válassza ki a paramétert válassza a Backlight parancsot, majd nyomja meg a

92 A Firmware verzió ellenőrzése A Firmware verzió ellenőrzése Ellenőrizheti a H6 aktuális szoftver verzióját. válassza a SYSTEM parancsot válassza a Software version parancsot Itt láthatja az aktuális verziószámot.

93 Az alapbeállítások visszatöltése H6 hordozható felvevő Az alapbeállítások visszatöltése Gyári állapotra való visszaállítás válassza a SYSTEM parancsot válassza a Yes parancsot A készülék automatikusan kikapcsol. A bemeneti jelszint értékek nem törlődnek. válassza a Factory Reset parancsot

94 Az SD kártyán lévő szabad terület ellenőrzése Az SD kártyán lévő szabad terület ellenőrzése válassza az SD CARD parancsot válassza az SD Card Remain parancsot, majd nyomja meg a Itt láthatja az információkat a kártya telítettségéről.

95 Az SD kártya formázása H6 hordozható felvevő Az SD kártya formázása Formázza meg az SD kártyát a H6-al. A formázás minden mentett adatot töröl a kártyáról!!! válassza az SD CARD parancsot válassza a Format parancsot válassza a Yes parancsot

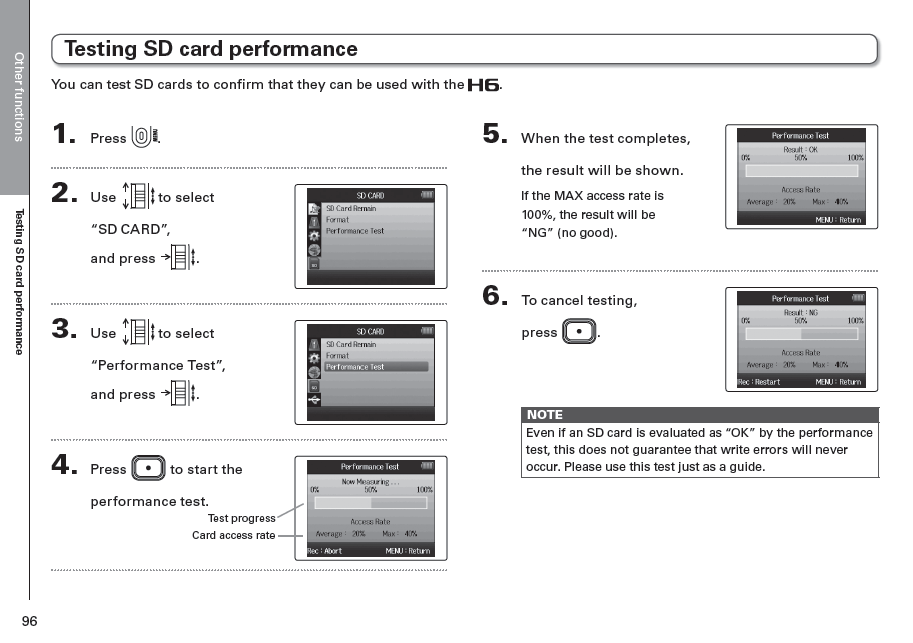

96 Az SD kártya tesztelése Az SD kártya tesztelése A H6 segítségével tesztelheti az SD kártyát. Amikor a teszt véget ér a következő képernyő jelenik meg. válassza az SD CARD parancsot, majd nyomja meg a A teszt elvetéséhez válassza a Performance Test parancsot nyomja meg a Ha a teszt végeredménye Ok akkor a kártya 100%-ban használható. Ez persze nem jelenti azt, hogy nem lehetnek írásproblémák. ja meg a gombot a teszt elindításához. Teszt állapota Hozzáférési tartomány

97

98 Firmware frissítése Firmware frissítése Lehetőleg mindig a legfrissebb szoftver verziót használj a H6-on. Másolja a szoftvert az SC kártyára. Ha a frissítés elkészült kapcsolja ki a készüléket. Helyezze az SD kártyát a H6-ba. Majd kapcsolja be a készüléket, miközben a tartja. gombot nyomva Frissítés előtt ellenőrizze az elemek töltöttségét. válassza a Yes parancsot

99 Régi H szériák SD kártyájának használata H6 hordozható felvevő Régi H szériák SD kártyájának használata A H6-al lejátszhatja a régebbi Zoom H szériák által rögzített anyagokat is. Helyezze be az SD kártyát, majd kapcsolja be a készüléket. válassza a Yes parancsot

100 A távirányító használata A távirányító használata Használjon távirányítót(opcionális) szükség esetén a H6-hoz. Csatlakoztassa a távirányítót a H6 távirányító bemenetére. A gombok segítségével vezérelje a H6-ot. Tipp: A távirányító gombjai akkor is működnek, ha a H6 HOLD funkciója be van kapcsolva.

101 Problémamegoldás H6 hordozható felvevő Problémamegoldás Néhány tipp ha a H6 valamiért nem működne. Felvételi/lejátszási probléma Nincs hang vagy a kimenet nagyon halk: Ellenőrizze a csatlakozókat a monitor rendszeren. Ellenőrizze a hangerőt a H6-on. A felvétel nincs meg Ellenőrizze van-e az SD kártyán szabad hely. A Hold funkció nincs-e bekapcsolva. A felvett hang nem hallható vagy nagyon gyenge: Ellenőrizze az XY vagy MS mikrofon csatlakoztatását. Ellenőrizze a bemeneti jelszintet. Ellenőrizze a csatlakoztatott eszközök jelszintjét. Egyéb: A H6-ot nem ismeri fel a számítógép.: Ellenőrizze az USB kábel. Ellenőrizze az OS kompatibilitását.

102 Technikai adatok

103 H6 hordozható felvevő Technikai adatok
