1

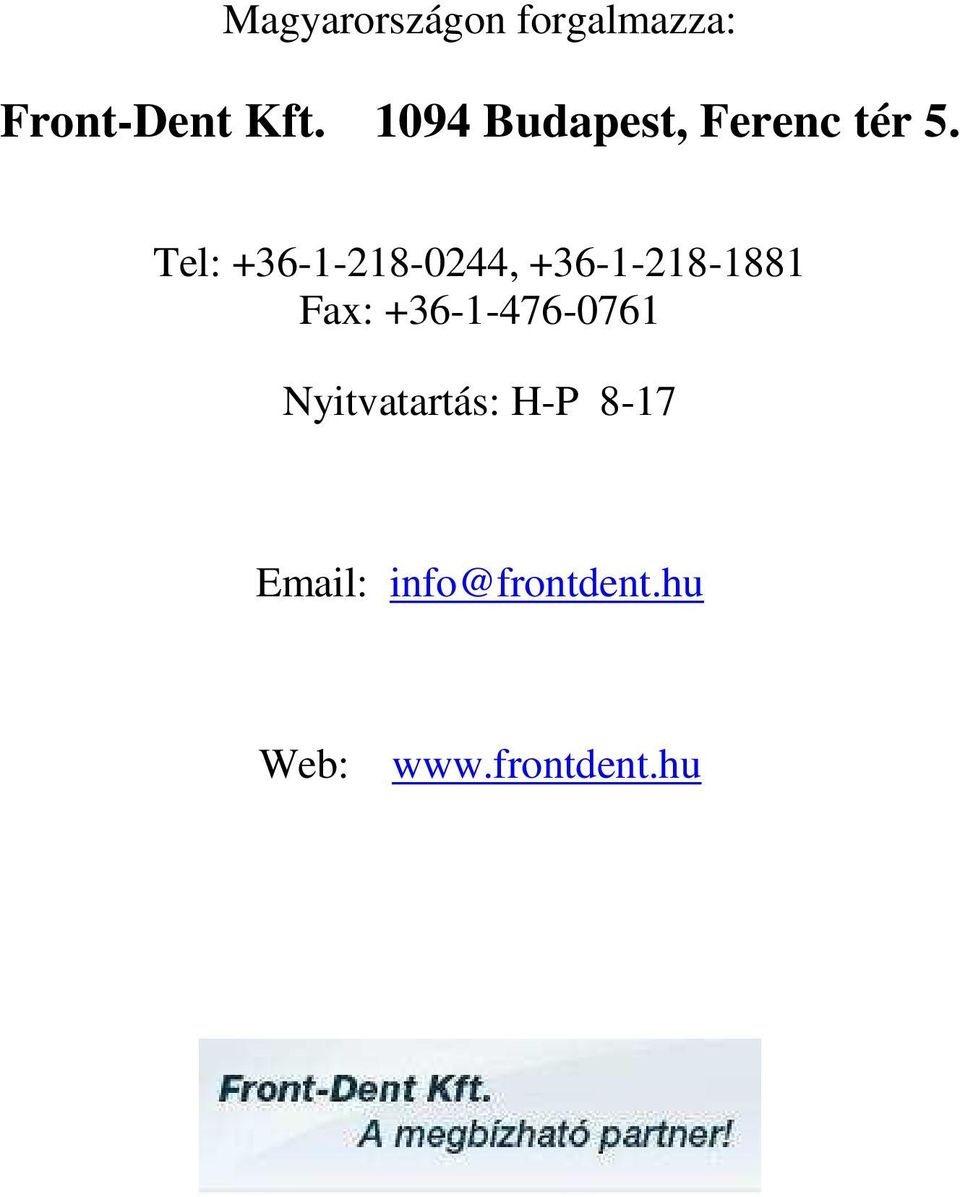

2 Magyarországon forgalmazza: Front-Dent Kft Budapest, Ferenc tér 5. Tel: , Fax: Nyitvatartás: H-P Web:

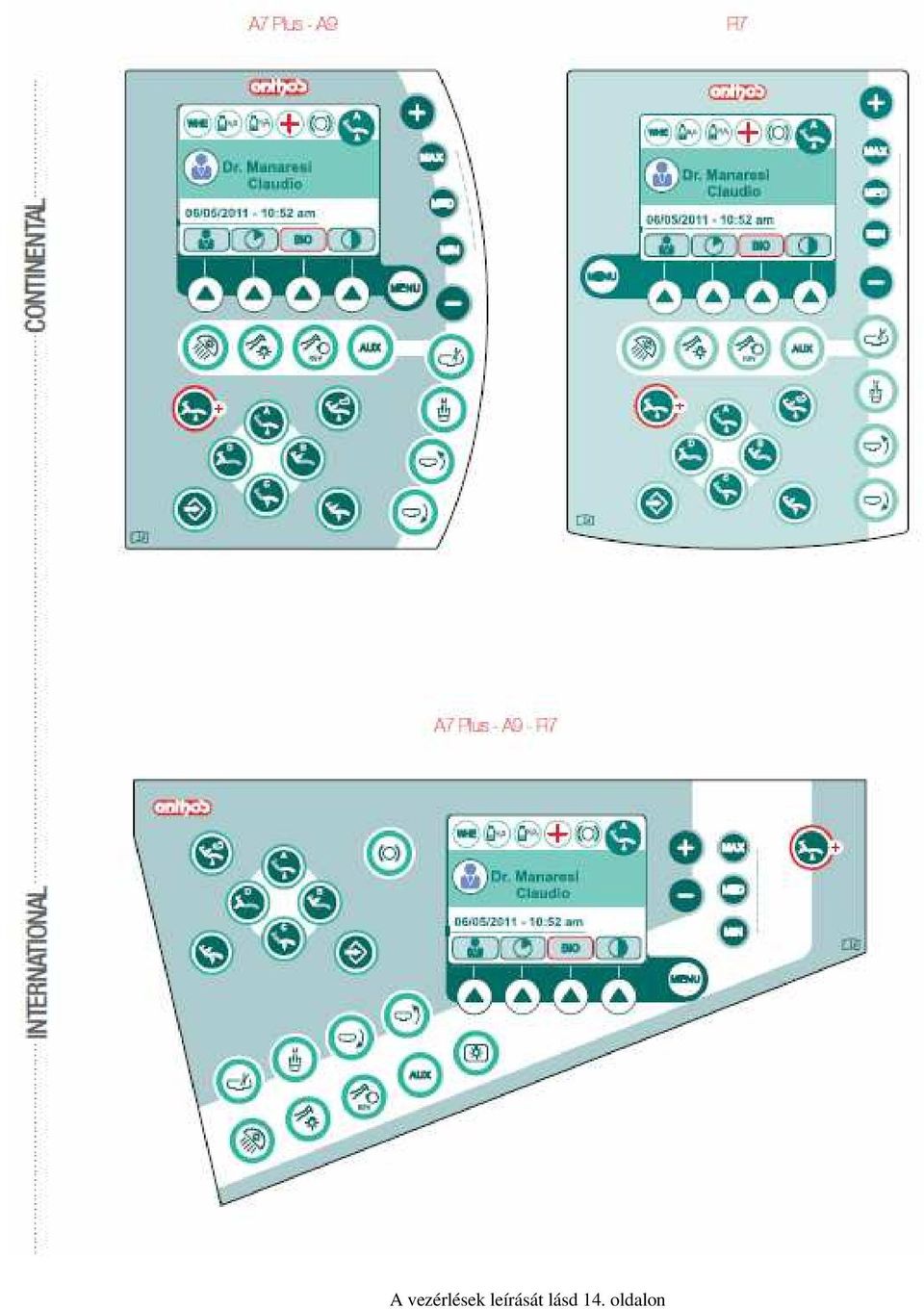

3 A vezérlések leírását lásd 14. oldalon

4 TARTALOMJEGYZÉK TURBINA MIKROMOTOR FECSKENDİ KEZELİLÁMPA FOGKİELTÁVOLÍTÓ KAMERA FOGORVOSI SZÉK LÁMPA SZÉKEK VEZETÉKNÉLKÜLI LÁBPEDÁL SZIMBÓLUMOK FIGYELMESEN OLVASSA EL A MELLÉKELT CD-ROM-ON TALÁLHATÓ HASZNÁLATI UTASÍTÁSOKAT; FORDÍTSON KÜLÖNÖS FIGYELMET A BIZTONSÁGI INFORMÁCIÓKRA, ÉS A TERMÉK HASZNÁLATI FELTÉTELEIRE.

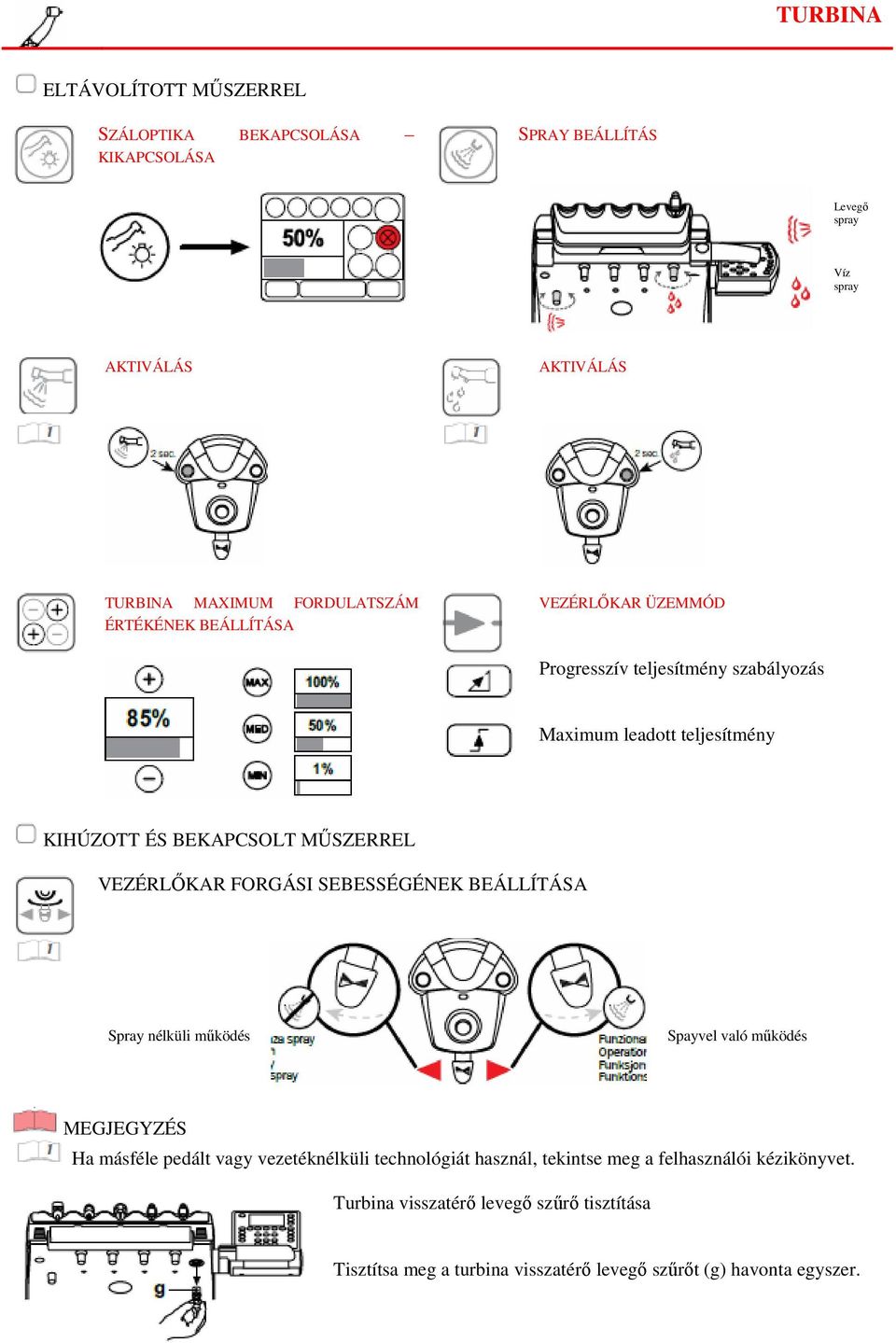

5 TURBINA ELTÁVOLÍTOTT MŐSZERREL SZÁLOPTIKA BEKAPCSOLÁSA KIKAPCSOLÁSA SPRAY BEÁLLÍTÁS Levegı spray Víz spray AKTIVÁLÁS AKTIVÁLÁS TURBINA MAXIMUM FORDULATSZÁM ÉRTÉKÉNEK BEÁLLÍTÁSA VEZÉRLİKAR ÜZEMMÓD Progresszív teljesítmény szabályozás Maximum leadott teljesítmény KIHÚZOTT ÉS BEKAPCSOLT MŐSZERREL VEZÉRLİKAR FORGÁSI SEBESSÉGÉNEK BEÁLLÍTÁSA Spray nélküli mőködés Spayvel való mőködés MEGJEGYZÉS Ha másféle pedált vagy vezetéknélküli technológiát használ, tekintse meg a felhasználói kézikönyvet. Turbina visszatérı levegı szőrı tisztítása Tisztítsa meg a turbina visszatérı levegı szőrıt (g) havonta egyszer.

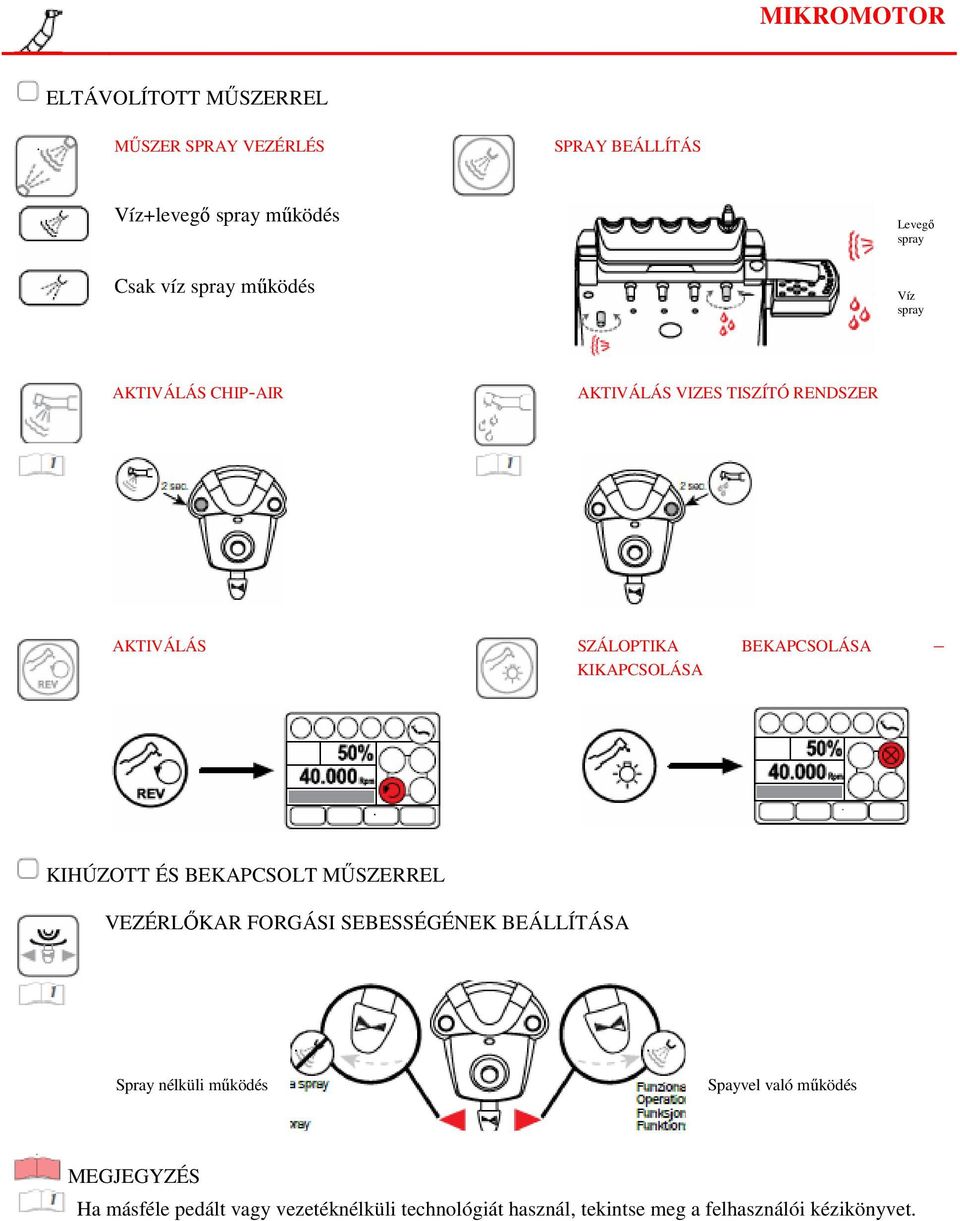

6 MIKROMOTOR ELTÁVOLÍTOTT MŐSZERREL MŐSZER SPRAY VEZÉRLÉS SPRAY BEÁLLÍTÁS Víz+levegı spray mőködés Csak víz spray mőködés Levegı spray Víz spray AKTIVÁLÁS CHIP-AIR AKTIVÁLÁS VIZES TISZÍTÓ RENDSZER AKTIVÁLÁS SZÁLOPTIKA BEKAPCSOLÁSA KIKAPCSOLÁSA KIHÚZOTT ÉS BEKAPCSOLT MŐSZERREL VEZÉRLİKAR FORGÁSI SEBESSÉGÉNEK BEÁLLÍTÁSA Spray nélküli mőködés Spayvel való mőködés MEGJEGYZÉS Ha másféle pedált vagy vezetéknélküli technológiát használ, tekintse meg a felhasználói kézikönyvet.

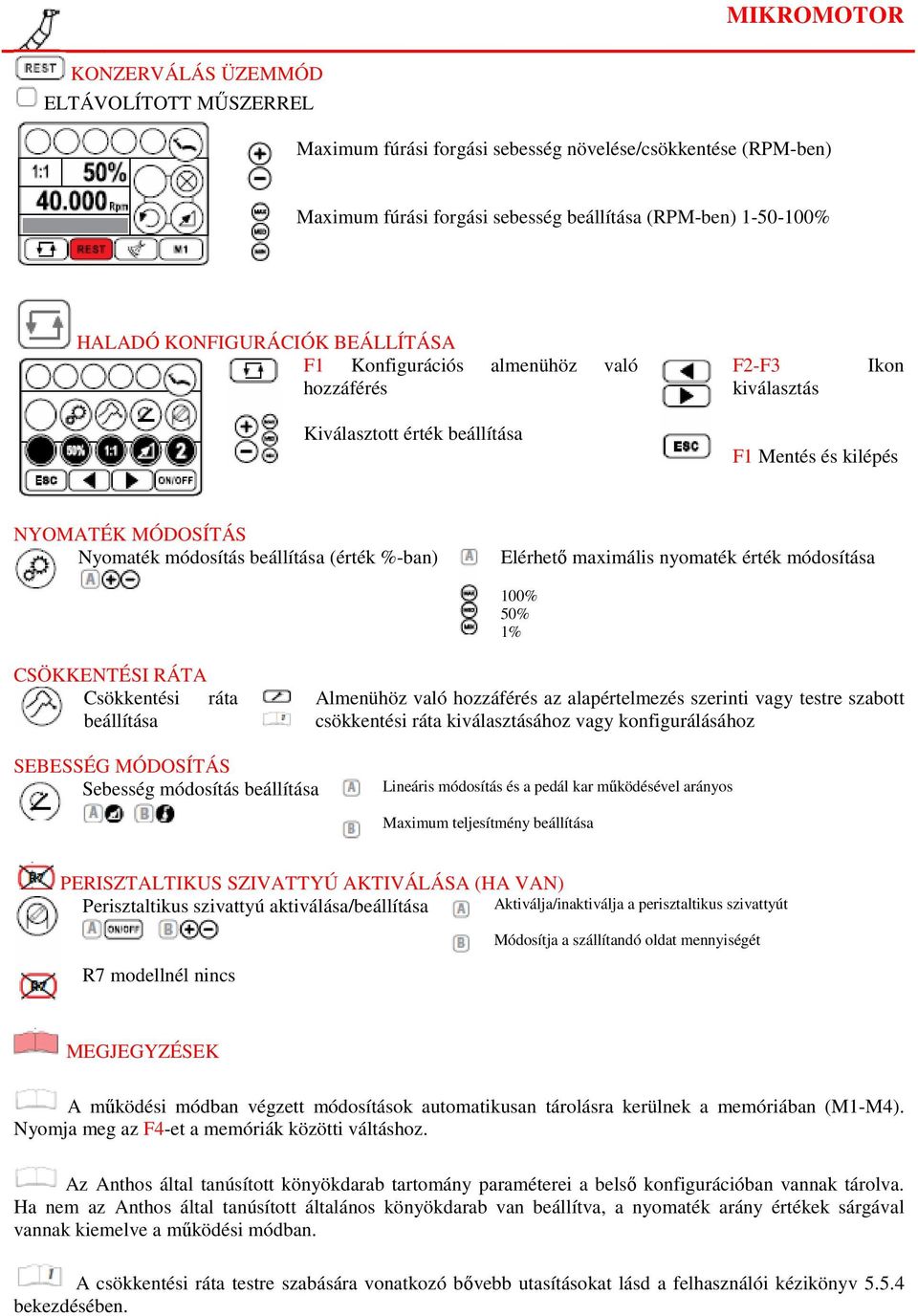

7 MIKROMOTOR KONZERVÁLÁS ÜZEMMÓD ELTÁVOLÍTOTT MŐSZERREL Maximum fúrási forgási sebesség növelése/csökkentése (RPM-ben) Maximum fúrási forgási sebesség beállítása (RPM-ben) % HALADÓ KONFIGURÁCIÓK BEÁLLÍTÁSA F1 Konfigurációs almenühöz való hozzáférés F2-F3 kiválasztás Ikon Kiválasztott érték beállítása F1 Mentés és kilépés NYOMATÉK MÓDOSÍTÁS Nyomaték módosítás beállítása (érték %-ban) Elérhetı maximális nyomaték érték módosítása 100% 50% 1% CSÖKKENTÉSI RÁTA Csökkentési ráta beállítása Almenühöz való hozzáférés az alapértelmezés szerinti vagy testre szabott csökkentési ráta kiválasztásához vagy konfigurálásához SEBESSÉG MÓDOSÍTÁS Sebesség módosítás beállítása Lineáris módosítás és a pedál kar mőködésével arányos Maximum teljesítmény beállítása PERISZTALTIKUS SZIVATTYÚ AKTIVÁLÁSA (HA VAN) Perisztaltikus szivattyú aktiválása/beállítása Aktiválja/inaktiválja a perisztaltikus szivattyút Módosítja a szállítandó oldat mennyiségét R7 modellnél nincs MEGJEGYZÉSEK A mőködési módban végzett módosítások automatikusan tárolásra kerülnek a memóriában (M1-M4). Nyomja meg az F4-et a memóriák közötti váltáshoz. Az Anthos által tanúsított könyökdarab tartomány paraméterei a belsı konfigurációban vannak tárolva. Ha nem az Anthos által tanúsított általános könyökdarab van beállítva, a nyomaték arány értékek sárgával vannak kiemelve a mőködési módban. A csökkentési ráta testre szabására vonatkozó bıvebb utasításokat lásd a felhasználói kézikönyv bekezdésében.

8 MIKROMOTOR ENDODONTÁLIS ÜZEMMÓD ELTÁVOLÍTOTT MŐSZERREL Maximum beállítható nyomaték növelése/csökkentése (érték Ncm-ben kifejezve) Maximum nyomaték érték beállítása (Ncm-ben) % HALADÓ KONFIGURÁCIÓK BEÁLLÍTÁSA F1 Konfigurációs almenühöz való hozzáférés F2-F3 kiválasztás Ikon Kiválasztott érték beállítása F1 Mentés és kilépés FORGÁS BLOKKOLÁS Mőködés maximum elért nyomatékkal MAXIMUM SEBESSÉG Maximum sebesség beállítása (RPM) Forgás blokkolás Fordított forgás iránnyal Fordított forgás iránnyal és a standard forgásirány azt követı visszaállásával 600 Rpm 300 Rpm 100 Rpm CSÖKKENTÉSI RÁTA Csökkentési ráta beállítása Almenühöz való hozzáférés az alapértelmezés szerinti vagy testre szabott csökkentési ráta kiválasztásához vagy konfigurálásához SEBESSÉG MÓDOSÍTÁS Sebesség módosítás beállítása Lineáris módosítás és a pedál kar mőködésével arányos Maximum teljesítmény beállítása PERISZTALTIKUS SZIVATTYÚ AKTIVÁLÁSA (HA VAN) Perisztaltikus szivattyú aktiválása/beállítása Aktiválja/inaktiválja a perisztaltikus szivattyút Módosítja a szállítandó oldat mennyiségét R7 modellnél nincs MEGJEGYZÉSEK A mőködési módban végzett módosítások automatikusan tárolásra kerülnek a memóriában (M1-M4). Nyomja meg az F4-et a memóriák közötti váltáshoz. Az Anthos által tanúsított könyökdarab tartomány paraméterei a belsı konfigurációban vannak tárolva. Ha nem az Anthos által tanúsított általános könyökdarab van beállítva, a nyomaték arány értékek sárgával vannak kiemelve a mőködési módban. A csökkentési ráta testre szabására vonatkozó bıvebb utasításokat lásd a felhasználói kézikönyv bekezdésében.

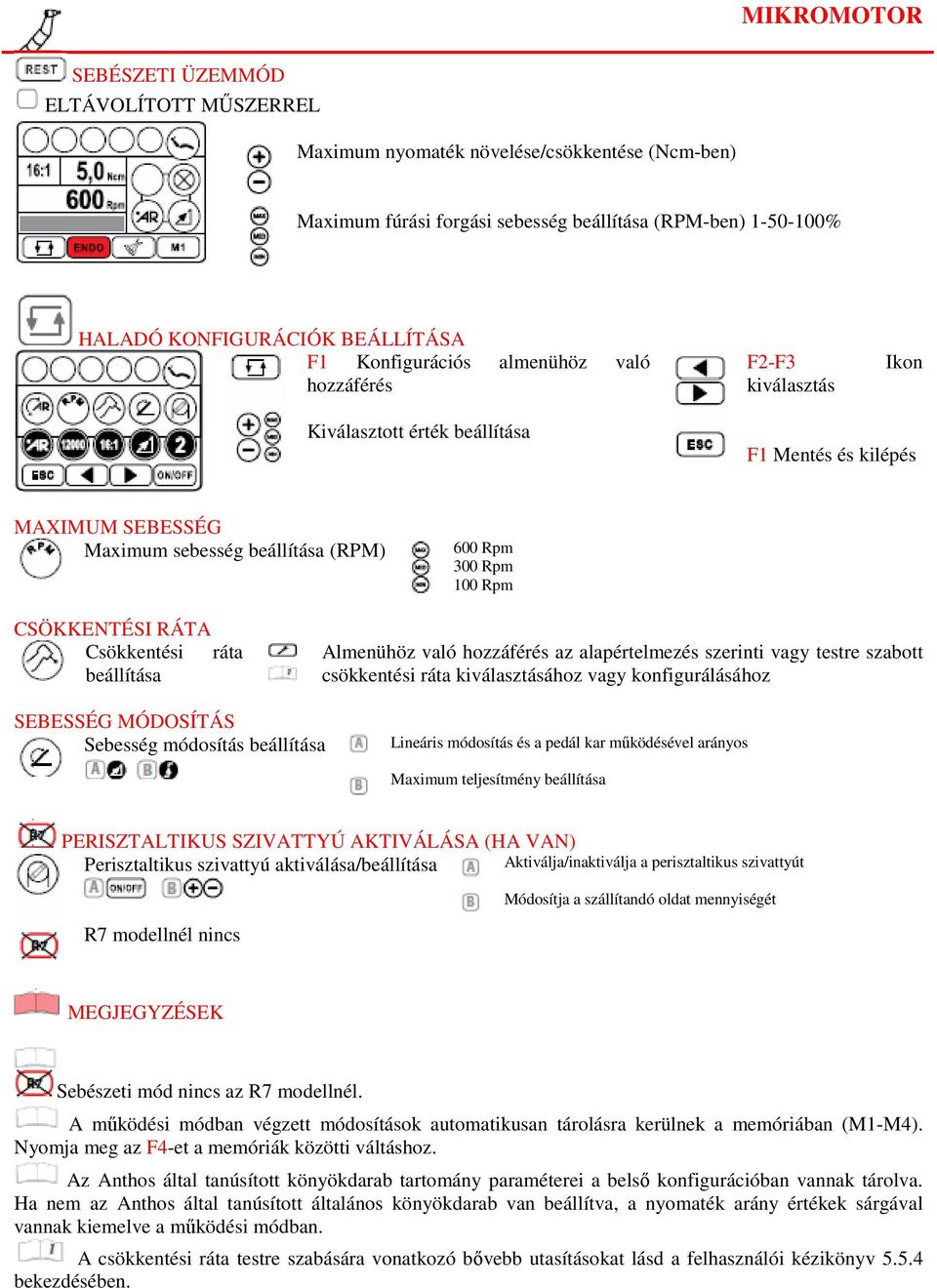

9 MIKROMOTOR SEBÉSZETI ÜZEMMÓD ELTÁVOLÍTOTT MŐSZERREL Maximum nyomaték növelése/csökkentése (Ncm-ben) Maximum fúrási forgási sebesség beállítása (RPM-ben) % HALADÓ KONFIGURÁCIÓK BEÁLLÍTÁSA F1 Konfigurációs almenühöz való hozzáférés F2-F3 kiválasztás Ikon Kiválasztott érték beállítása F1 Mentés és kilépés MAXIMUM SEBESSÉG Maximum sebesség beállítása (RPM) 600 Rpm 300 Rpm 100 Rpm CSÖKKENTÉSI RÁTA Csökkentési ráta beállítása Almenühöz való hozzáférés az alapértelmezés szerinti vagy testre szabott csökkentési ráta kiválasztásához vagy konfigurálásához SEBESSÉG MÓDOSÍTÁS Sebesség módosítás beállítása Lineáris módosítás és a pedál kar mőködésével arányos Maximum teljesítmény beállítása PERISZTALTIKUS SZIVATTYÚ AKTIVÁLÁSA (HA VAN) Perisztaltikus szivattyú aktiválása/beállítása Aktiválja/inaktiválja a perisztaltikus szivattyút Módosítja a szállítandó oldat mennyiségét R7 modellnél nincs MEGJEGYZÉSEK Sebészeti mód nincs az R7 modellnél. A mőködési módban végzett módosítások automatikusan tárolásra kerülnek a memóriában (M1-M4). Nyomja meg az F4-et a memóriák közötti váltáshoz. Az Anthos által tanúsított könyökdarab tartomány paraméterei a belsı konfigurációban vannak tárolva. Ha nem az Anthos által tanúsított általános könyökdarab van beállítva, a nyomaték arány értékek sárgával vannak kiemelve a mőködési módban. A csökkentési ráta testre szabására vonatkozó bıvebb utasításokat lásd a felhasználói kézikönyv bekezdésében.

10 FECSKENDİ KIHÚZOTT ÉS BEKAPCSOLT MŐSZERREL 3-FUNKCIÓS FECSKENDİ A FÚVÓKA B KÉZIDARAB C FECSKENDİ KIOLDÓ GOMB D LEVEGİ GOMB E VÍZ GOMB E+D SPRAY GOMB 6-FUNKCIÓS FECSKENDİ F MELEG-HIDEG VÁLASZTÓ G MELEG-HIDEG JELZİ LED E+D SPRAY GOMB KEZELİLÁMPA MŐSZERTÁBLA JELZİ LED FIGYELMEZTETİ SÍPOLÁS 1-es ciklus jelzı LED Minden indulásakor ciklus 2-es ciklus jelzı LED 3-as ciklus jelzı LED 5 mőködési másodpercenként Befejezéskor Ciklus típusának kiválasztása Kiválasztott ciklus elindítása/leállítása Rámpa ciklus jelzı LED Hiba jelzı LED

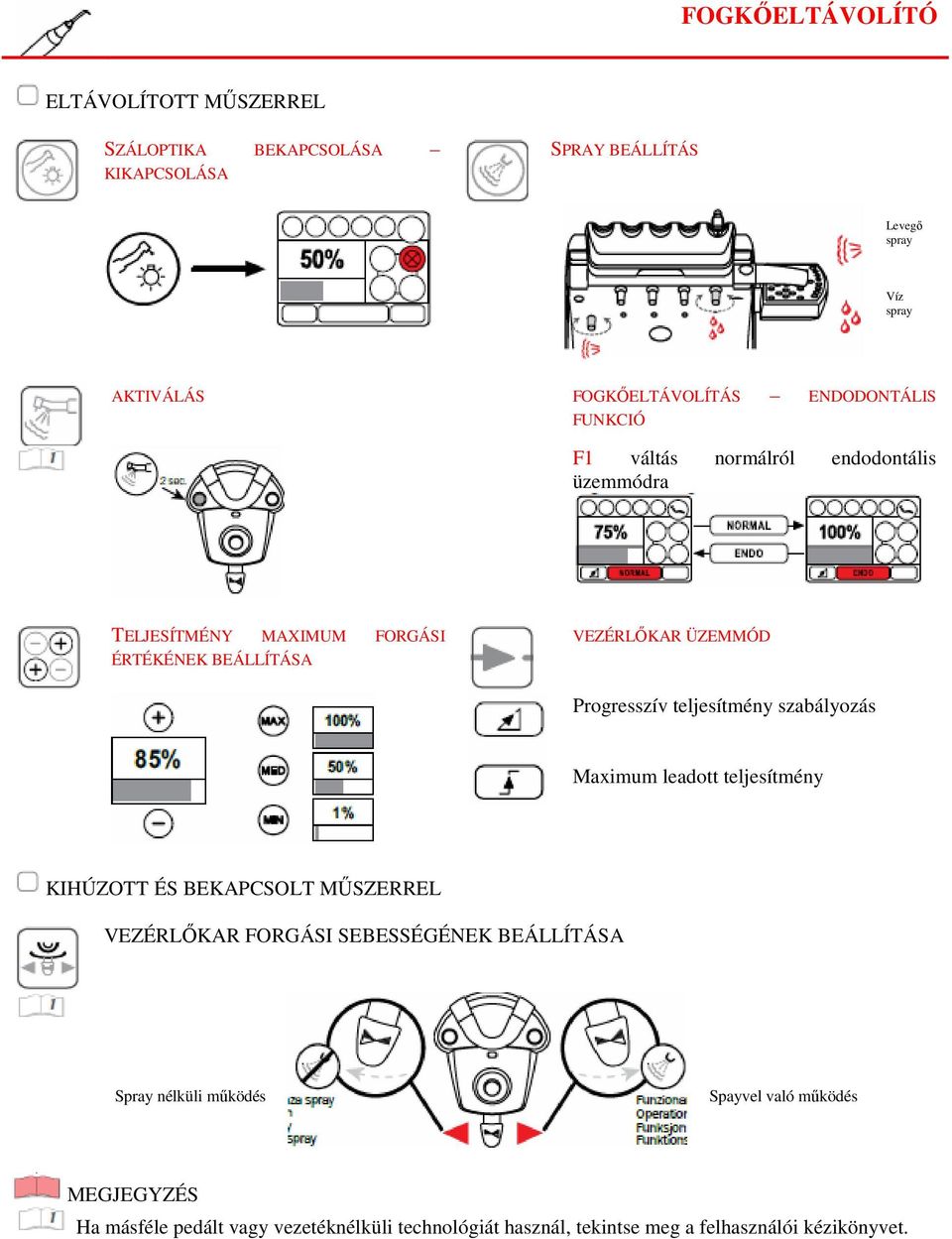

11 FOGKİELTÁVOLÍTÓ ELTÁVOLÍTOTT MŐSZERREL SZÁLOPTIKA BEKAPCSOLÁSA KIKAPCSOLÁSA SPRAY BEÁLLÍTÁS Levegı spray Víz spray AKTIVÁLÁS FOGKİELTÁVOLÍTÁS ENDODONTÁLIS FUNKCIÓ F1 váltás normálról endodontális üzemmódra TELJESÍTMÉNY MAXIMUM FORGÁSI ÉRTÉKÉNEK BEÁLLÍTÁSA VEZÉRLİKAR ÜZEMMÓD Progresszív teljesítmény szabályozás Maximum leadott teljesítmény KIHÚZOTT ÉS BEKAPCSOLT MŐSZERREL VEZÉRLİKAR FORGÁSI SEBESSÉGÉNEK BEÁLLÍTÁSA Spray nélküli mőködés Spayvel való mőködés MEGJEGYZÉS Ha másféle pedált vagy vezetéknélküli technológiát használ, tekintse meg a felhasználói kézikönyvet.

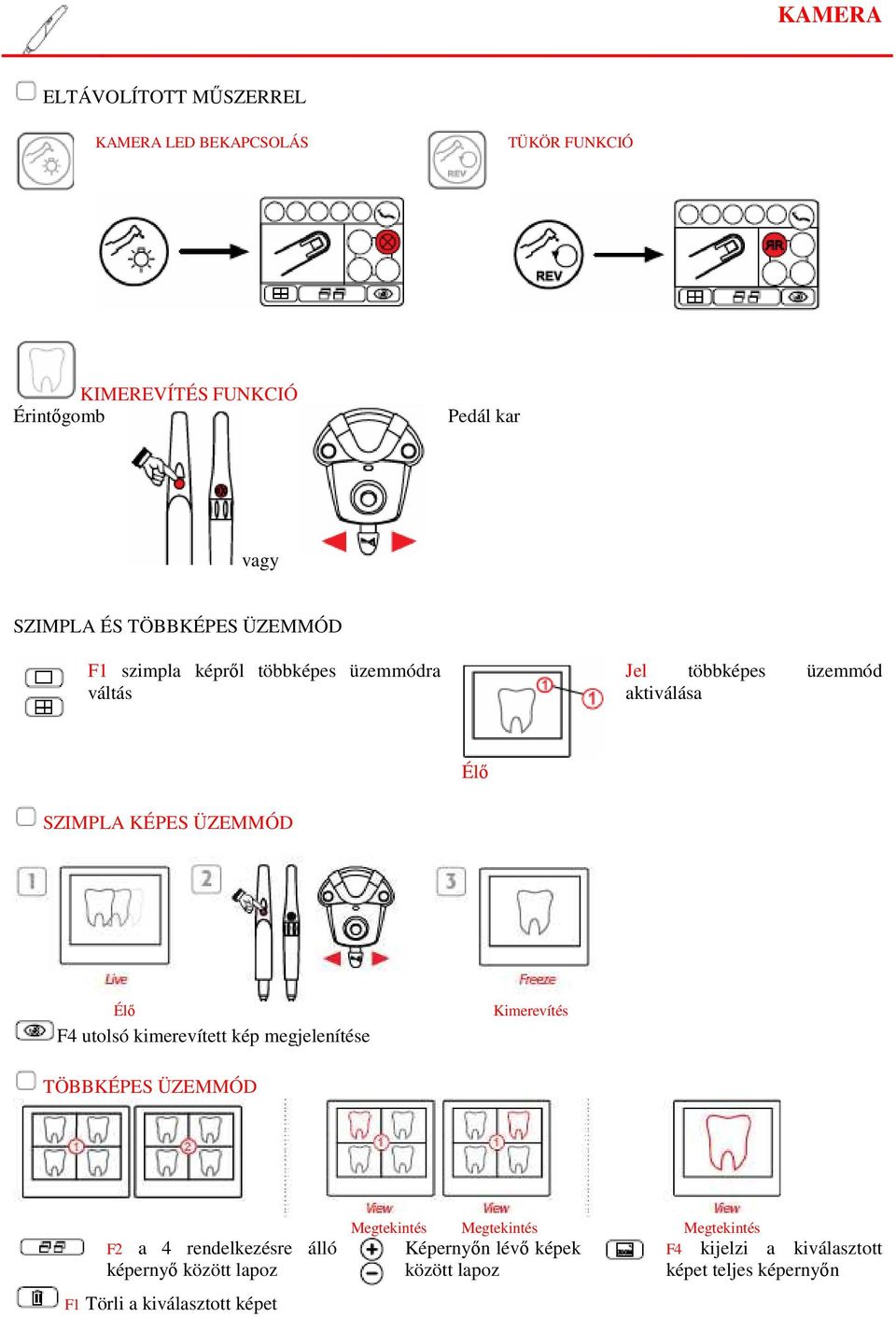

12 KAMERA ELTÁVOLÍTOTT MŐSZERREL KAMERA LED BEKAPCSOLÁS TÜKÖR FUNKCIÓ KIMEREVÍTÉS FUNKCIÓ Érintıgomb Pedál kar vagy SZIMPLA ÉS TÖBBKÉPES ÜZEMMÓD F1 szimpla képrıl többképes üzemmódra váltás Jel többképes üzemmód aktiválása Élı SZIMPLA KÉPES ÜZEMMÓD Élı F4 utolsó kimerevített kép megjelenítése Kimerevítés TÖBBKÉPES ÜZEMMÓD F2 a 4 rendelkezésre álló képernyı között lapoz F1 Törli a kiválasztott képet Megtekintés Megtekintés Megtekintés Képernyın lévı képek F4 kijelzi a kiválasztott között lapoz képet teljes képernyın

13 FOGORVOSI SZÉK SZÉK MOZGATÁSA MŐSZERTÁBLA Hosszantartó nyomás manuális mozgatás LÁBPEDÁL A szék a megjelölt pontokon mozgatható BEPROGRAMOZOTT POZÍCIÓK MENTÉSE ÖBLÍTÉS ÉS AUTOMATIKUS VISSZATÉRÉS POZÍCIÓ A-B-C-D POZÍCIÓK BEPROGRAMOZÁSA A kiválasztott program ikonja jelenik meg a kijelın a tárolás megerısítéséhez MEGJEGYZÉSEK A vezérlık leírását lásd a 14. oldalon Ha másféle pedált vagy vezetéknélküli technológiát használ, tekintse meg a felhasználói kézikönyvet

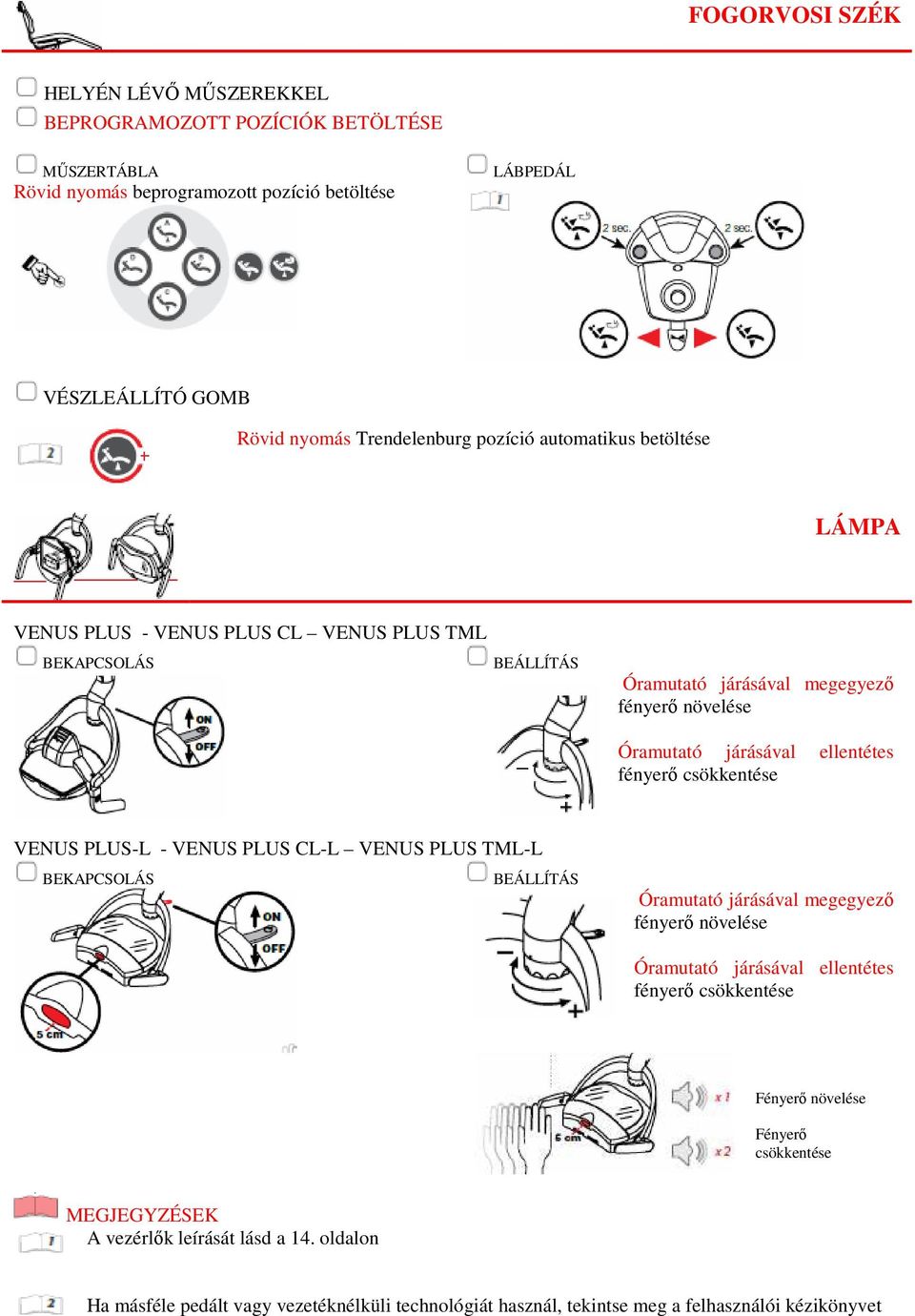

14 FOGORVOSI SZÉK HELYÉN LÉVİ MŐSZEREKKEL BEPROGRAMOZOTT POZÍCIÓK BETÖLTÉSE MŐSZERTÁBLA Rövid nyomás beprogramozott pozíció betöltése LÁBPEDÁL VÉSZLEÁLLÍTÓ GOMB Rövid nyomás Trendelenburg pozíció automatikus betöltése LÁMPA VENUS PLUS - VENUS PLUS CL VENUS PLUS TML BEKAPCSOLÁS BEÁLLÍTÁS Óramutató járásával megegyezı fényerı növelése Óramutató járásával ellentétes fényerı csökkentése VENUS PLUS-L - VENUS PLUS CL-L VENUS PLUS TML-L BEKAPCSOLÁS BEÁLLÍTÁS Óramutató járásával megegyezı fényerı növelése Óramutató járásával ellentétes fényerı csökkentése Fényerı növelése Fényerı csökkentése MEGJEGYZÉSEK A vezérlık leírását lásd a 14. oldalon Ha másféle pedált vagy vezetéknélküli technológiát használ, tekintse meg a felhasználói kézikönyvet

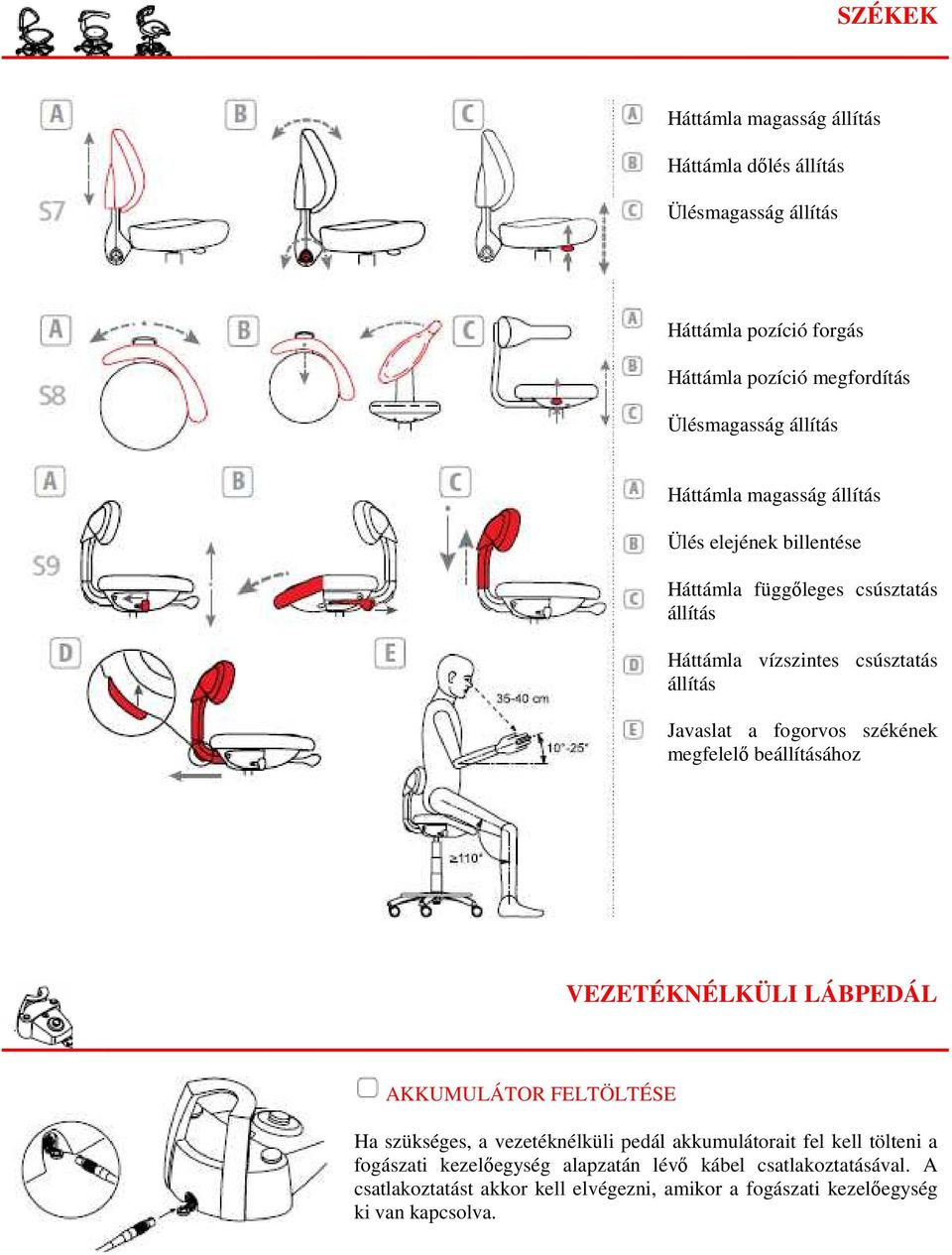

15 SZÉKEK Háttámla magasság állítás Háttámla dılés állítás Ülésmagasság állítás Háttámla pozíció forgás Háttámla pozíció megfordítás Ülésmagasság állítás Háttámla magasság állítás Ülés elejének billentése Háttámla függıleges csúsztatás állítás Háttámla vízszintes csúsztatás állítás Javaslat a fogorvos székének megfelelı beállításához VEZETÉKNÉLKÜLI LÁBPEDÁL AKKUMULÁTOR FELTÖLTÉSE Ha szükséges, a vezetéknélküli pedál akkumulátorait fel kell tölteni a fogászati kezelıegység alapzatán lévı kábel csatlakoztatásával. A csatlakoztatást akkor kell elvégezni, amikor a fogászati kezelıegység ki van kapcsolva.

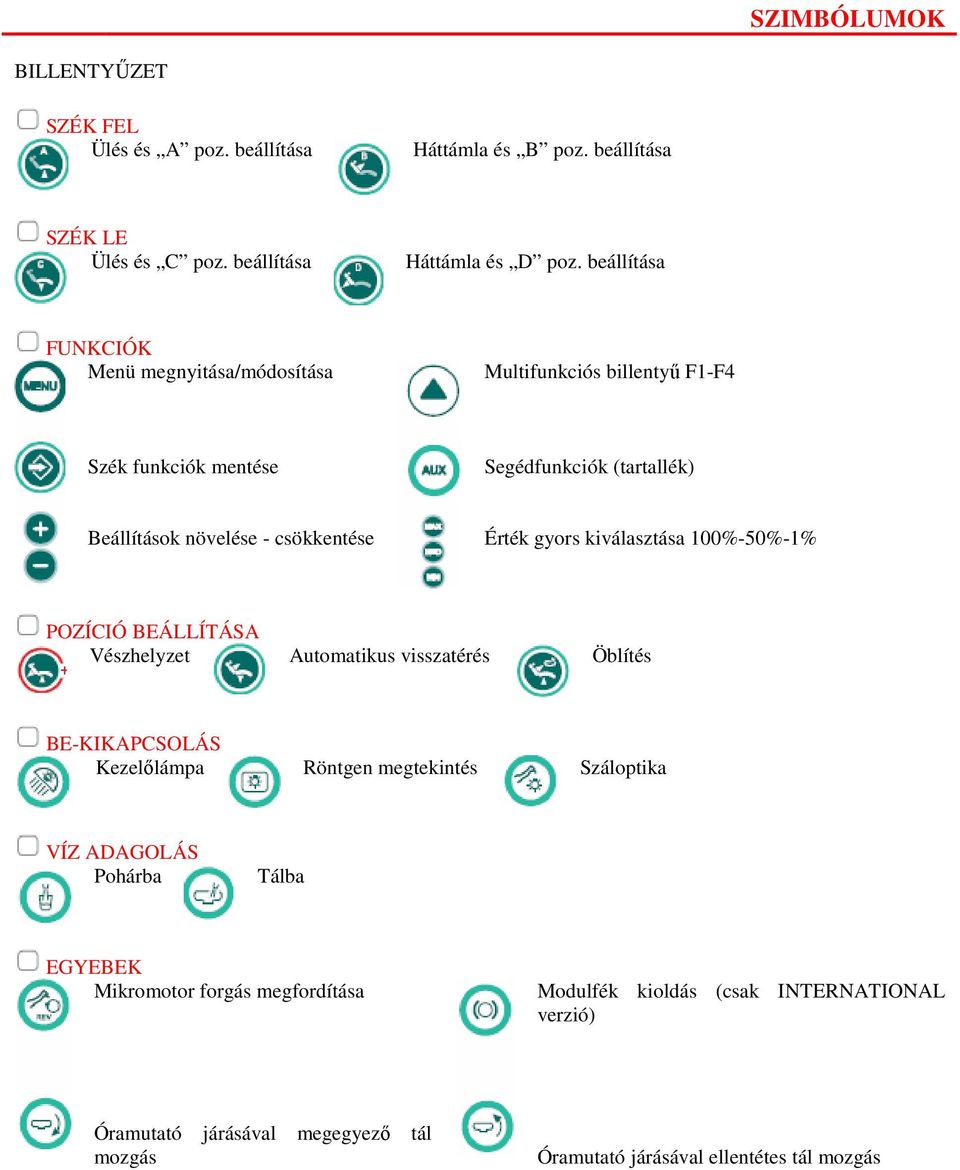

16 SZIMBÓLUMOK BILLENTYŐZET SZÉK FEL Ülés és A poz. beállítása Háttámla és B poz. beállítása SZÉK LE Ülés és C poz. beállítása Háttámla és D poz. beállítása FUNKCIÓK Menü megnyitása/módosítása Multifunkciós billentyő F1-F4 Szék funkciók mentése Segédfunkciók (tartallék) Beállítások növelése - csökkentése Érték gyors kiválasztása 100%-50%-1% POZÍCIÓ BEÁLLÍTÁSA Vészhelyzet Automatikus visszatérés Öblítés BE-KIKAPCSOLÁS Kezelılámpa Röntgen megtekintés Száloptika VÍZ ADAGOLÁS Pohárba Tálba EGYEBEK Mikromotor forgás megfordítása Modulfék kioldás (csak INTERNATIONAL verzió) Óramutató járásával megegyezı tál mozgás Óramutató járásával ellentétes tál mozgás

17 Automatikus fogorvosi szék pozíció programok: A, B, C, D ÁLLAPOTJELZİ SÁV Mozgások blokkolva Automatikus öblítés program Automatikus visszatérés program Automatikus vészhelyzet program Aktív pozíció tárolása Manuális pozíció beállítás Pantográf kar fék blokkolása Pohár vízfeltöltése: hideg, meleg, forró BIOSTER ciklus folyamatban Elszívó csövek mosása Elszívás leállt, mert a doboz megtelt Vezetéknélküli pedál akkumulátor: lemerült, 50%-os töltés, 100%-os töltés Vezetéknélküli pedál jel: aktív, inaktív, csatlakoztatva Kevés fertıtlenítı folyadék van a tartály csıben Desztillált víz tartály: megfordítva vagy nincs nyomás alatt WHE rendszer mőködésben Desztillált víz adagolás aktiválva Hálózati víz adagolás aktiválva Perisztaltikus szivattyú behelyezve 1-gyel egyenlı sóoldat adagolt mennyiségével
