SZÁLLÍTÁSI TERJEDELEM:

Átírás

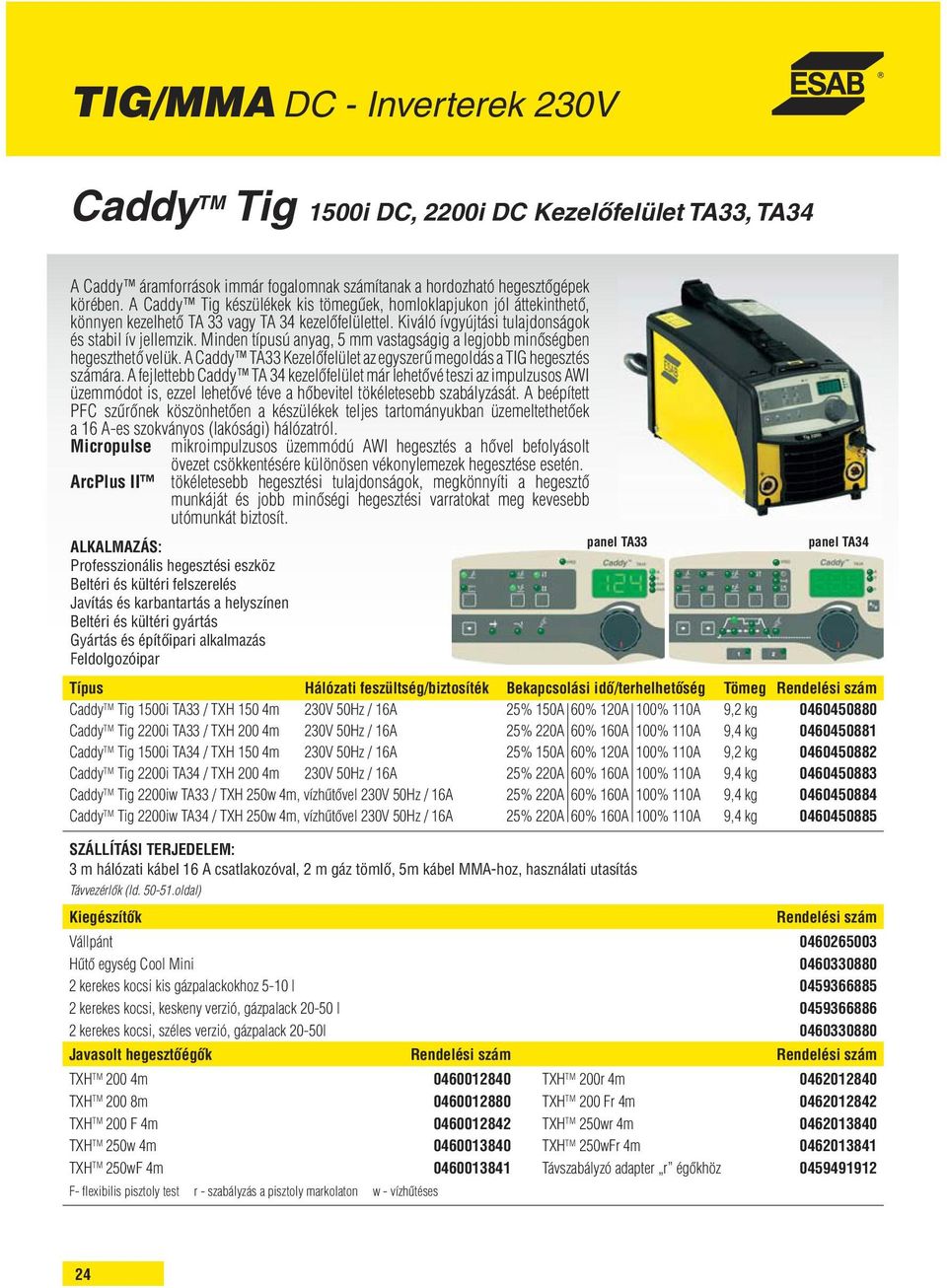

1 TIG/MMA DC - Inverterek 230V Caddy TM Tig 1500i DC, 2200i DC Kezelőfelület TA33, TA34 A Caddy áramforrások immár fogalomnak számítanak a hordozható hegesztőgépek körében. A Caddy Tig készülékek kis tömegűek, homloklapjukon jól áttekinthető, könnyen kezelhető TA 33 vagy TA 34 kezelőfelülettel. Kiváló ívgyújtási tulajdonságok és stabil ív jellemzik. Minden típusú anyag, 5 mm vastagságig a legjobb minőségben hegeszthető velük. A Caddy TA33 Kezelőfelület az egyszerű megoldás a TIG hegesztés számára. A fejlettebb Caddy TA 34 kezelőfelület már lehetővé teszi az impulzusos AWI üzemmódot is, ezzel lehetővé téve a hőbevitel tökéletesebb szabályzását. A beépített PFC szűrőnek köszönhetően a készülékek teljes tartományukban üzemeltethetőek a 16 A-es szokványos (lakósági) hálózatról. Micropulse mikroimpulzusos üzemmódú AWI hegesztés a hővel befolyásolt övezet csökkentésére különösen vékonylemezek hegesztése esetén. ArcPlus II tökéletesebb hegesztési tulajdonságok, megkönnyíti a hegesztő munkáját és jobb minőségi hegesztési varratokat meg kevesebb utómunkát biztosít. ALKALMAZÁS: Professzionális hegesztési eszköz Beltéri és kültéri felszerelés Javítás és karbantartás a helyszínen Beltéri és kültéri gyártás Gyártás és építőipari alkalmazás Feldolgozóipar Kiegészítők Vállpánt Hűtő egység Cool Mini kerekes kocsi kis gázpalackokhoz 5-10 l kerekes kocsi, keskeny verzió, gázpalack l kerekes kocsi, széles verzió, gázpalack 20-50l Javasolt hegesztőégők TXH TM 200 4m TXH TM 200r 4m TXH TM 200 8m TXH TM 200 Fr 4m TXH TM 200 F 4m TXH TM 250wr 4m TXH TM 250w 4m TXH TM 250wFr 4m TXH TM 250wF 4m Távszabályzó adapter r égőkhöz F- flexibilis pisztoly test r - szabályzás a pisztoly markolaton w - vízhűtéses panel TA33 Típus Hálózati feszültség/biztosíték Bekapcsolási idő/terhelhetőség Tömeg Caddy TM Tig 1500i TA33 / TXH 150 4m 230V 50Hz / 16A 25% 150A 60% 120A 100% 110A 9,2 kg Caddy TM Tig 2200i TA33 / TXH 200 4m 230V 50Hz / 16A 25% 220A 60% 160A 100% 110A 9,4 kg Caddy TM Tig 1500i TA34 / TXH 150 4m 230V 50Hz / 16A 25% 150A 60% 120A 100% 110A 9,2 kg Caddy TM Tig 2200i TA34 / TXH 200 4m 230V 50Hz / 16A 25% 220A 60% 160A 100% 110A 9,4 kg Caddy TM Tig 2200iw TA33 / TXH 250w 4m, vízhűtővel 230V 50Hz / 16A 25% 220A 60% 160A 100% 110A 9,4 kg Caddy TM Tig 2200iw TA34 / TXH 250w 4m, vízhűtővel 230V 50Hz / 16A 25% 220A 60% 160A 100% 110A 9,4 kg SZÁLLÍTÁSI TERJEDELEM: 3 m hálózati kábel 16 A csatlakozóval, 2 m gáz tömlő, 5m kábel MMA-hoz, használati utasítás Távvezérlők (ld oldal) panel TA34 24

2 TIG/MMA DC - Inverterek 400V Origo TM Tig 3000i DC kezelőfelület TA23, TA24 PULS Inverter alapú DC AWI áramforrás fokozatmentesen állítható áramerőséggel 4A 300A tartományban. Az Origo Tig 3000i DC hegesztőgép kiváló ívgyújtást és állandó, stabil ívet biztosít. A strapabíró kialakítás és a csatlakoztatható kiegészítők, úgymint a vízhűtő egység, szállítókocsik, alkalmassá teszik széles körben való felhasználásra. Két kezelőfelülettel igényelhető: TA 23 - alapbeállítások AWI és MMA hegesztés számára, áram le- és felfutás, gázutánfolyás, NF/Liftarc gyújtás, 2/4 ütem míg a TA 24 a teljes hegesztési folyamat szabályozására kínál széleskörű megoldást a TA 23 fezelőfelület adta lehetőségeken felül az impulzus vagy mikroimpulzus üzemmód kiválasztása valamint a két különböző munkarend programozása és a hegesztés közbeni váltása révén. ALKALMAZÁSOK: Javítás és karbantartás Általános gyártás és építőipari alkalmazás Feldolgozóipar Hajóipar és nyílttengeri építmények Erőműi felhasználás Autóipar és mobil gépgyártás Típus Hálózati feszültség/biztosíték Bekapcsolási idő/terhelhetőség Tömeg Origo TM Tig 3000i TA23 400V - 50Hz / 16 A 35% 300A 60% 240A 100% 200A 30 kg Origo TM Tig 3000i TA24 400V - 50Hz / 16 A 35% 300A 60% 240A 100% 200A 30 kg SZÁLLÍTÁSI TERJEDELEM: 5m hálózati tápkábel csatlakozóval, 2m gáztömlő 2db tömlőbilinccsel, 4,5m testkábel csatlakozóval, használati utasítás. Javasolt hegesztőégők: Léghűtéses Vízhűtéses TXH TM m TXH TM 250w 4 m TXH TM m TXH TM 250w 8 m TXH TM 200F 4 m TXH TM 250Fw 4 m TXH TM 200F 8 m TXH TM 250Fw 8 m F- flexibilis fej w - vízhűtéses Hűtőegység,CoolMidi kerekes kocsi kerekes kocsi Távvezérlők (ld oldal) 25

3 TIG/MMA DC - Inverterek 400V Aristo TM Tig 4000iw DC kezelőfelület TA4, TA6 A készüléket a legmodernebb inverter technológia felhasználásával tervezték. Az AWI és MMA technológiához szükséges minden paraméter önállóan állítható a készüléken. A 4 és 400 amper között állítható tartomány minden ipari alkalmazásra alkalmassá teszi az Aristo Tig 400 iw hegesztőgépet. 10 memória funkció teszi kényelmessé a működtetést. A készülék alkalmas impulzus és mikro-impulzus üzemmódra is (TA6 kezelőfelület). Beépített vízhűtő valamint vízőr védi a berendezés elemeit a túlmelegedéstől. IP 23 védettség biztosítja a kültéri alkalmazást. ALKALMAZÁS: Erőműi javítási feladatok Hajógyárak Réz hegesztése Típus Hálózati feszültség/biztosíték Bekapcsolási idő/terhelhetőség Tömeg Aristo TM Tig 4000i TA4 400V - 50Hz / 32 A 35% 400A 60% 320A 100% 250A 59 kg Aristo TM Tig 4000iw TA4 400V - 50Hz / 32 A 35% 400A 60% 320A 100% 250A 79 kg Aristo TM Tig 4000i TA6 400V - 50Hz / 32 A 35% 400A 60% 320A 100% 250A 59 kg Aristo TM Tig 4000iw TA6 400V - 50Hz / 32 A 35% 400A 60% 320A 100% 250A 79 kg SZÁLLÍTÁSI TERJEDELEM: 5m hálózati hálózati kábel 32 A-es csatlakozóval, 4,5m testkábel, 2 m gáztömlő, használati utasítás Javasolt vízhűtéses hegesztőégők 4 kerekes kocsi Vízőr készlet Távvezérlő (50-51.oldal) TXH TM 250w 4 m TXH TM 250w 8 m TXH TM 250Fw 4 m TXH TM 250Fw 8 m TXH TM 400w 4 m TXH TM 400w 8 m F flexibilis fej w vízhűtéses 26

4 TIG/MMA AC/DC - Inverterek 27

5 TIG/MMA AC/DC - Inverterek 230V Caddy TM Tig 2200i AC/DC kezelőfelület TA33 és TA34 A Caddy áramforrások immár fogalomnak számítanak a hordozható hegesztőgépek körében. A mindössze 15 kg súlyú Caddy Tig 2200i AC/ DC készülék AWI és MMA hegesztésre egyaránt alkalmas, a homloklapján jól áttekinthető, könnyen kezelhető kezelőfelülettel. Kiváló ívgyújtási tulajdonságok és stabil ív jellemzik. Minden típusú anyag, 5mm vastagságig a legjobb minőségben hegeszthető. Az IP23 védettség alkalmassá teszi a berendezést kültéri alkalmazásra akár ötvözött akár ötvözetlen acél, akár alumínium hegesztés estén. A QWave speciális kimeneti AC jelforma alkalmassá teszi az alumínium és ötvözetei hegesztésének széleskörű alkalmazásában. ALKALMAZÁSOK: Javítás és karbantartás Általános könnyű szerkezetek és építőipari alkalmazás Feldolgozóipar Hajóipar és nyílttengeri építmények Autóipar és mobil gépgyártás Típus Hálózati feszültség/biztosíték Bekapcsolási idő/terhelhetőség Tömeg Caddy TM Tig 2200i AC/DC TA33 230V - 50Hz / 16 A 20% 220A 60% 150A 100% 140A 15 kg Caddy TM Tig 2200i AC/DC TA34 230V - 50HZ / 16 A 20% 220A 60% 150A 100% 140A 15 kg Caddy TM Tig 2200iw AC/DC TA34 230V - 50HZ / 16 A 20% 220A 60% 150A 100% 140A 22 kg SZÁLLÍTÁSI TERJEDELEM: 3 m hálózati kábel 16A csatlakozóval, 4,5 m testkábel, 2m gáztömlő 2 db. tömlőbilinccsel. 4 méteres TXH 200 pisztollyal, CaddyTMTig 2200iw AC/DC TA34 Cool Mini hűtőegységgel, 2 kerekes kocsival és 8 méteres vízhűtéses TXH 250w pisztollyal, használati utasítással. Javasolt hegesztőégők: TXH TM 200 4m TXH TM 200r 4m TXH TM 200 8m TXH TM 200 Fr 4m TXH TM 200 F 4m TXH TM 250wr 4m TXH TM 250w 4m TXH TM 250wFr 4m TXH TM 250wF 4m Távvezérlő adapter r égőkhöz F - flexibilis pisztolytest r - szabályzás a pisztoly testen w - vízhűtés Távvezérlő (ld oldal) 2 kerekes kocsi kis, 5-10 literes gázpalackhoz kerekes kocsi rövid változat literes gázpalackhoz kerekes kocsi széles változat literes gázpalackhoz Hűtőegység,Cool Mini

6 TIG/MMA AC/DC - Inverterek 400V Origo TM Tig 3000i AC/DC Kezelőfelület TA24 Az Origo Tig 3000i AC/DC hegesztőgép kiváló ívgyújtást és állandó, stabil ívet biztosít mind DC, mind AC üzemmódban. Az AC hegesztés jellemző anyagai többek között az alumínium, az alumíniumötvözetek és a magnéziumötvözetek, míg a rozsdamentes acél, az ötvözetlen acél és a rézötvözetek a DC üzemmódban hegeszthetők. Az Origo Tig 3000i AC/DC a QWave funkcióval rendelkezik, amely optimalizálja az AC jelformát annak érdekében, hogy egyenletes ívet, ugyanakkor a lehető legalacsonyabb zajszintet biztosítson a hegesztési eredmény veszélyeztetése nélkül. Valódi AC szabályozóval rendelkezik, melynek köszönhetően a beállított áramerősség mindig egyenlő a valódi hegesztőárammal. Az Origo TA24 AC/DC egy könnyen áttekinthető kezelőfelület révén kínálja az AWI AC/DC és az MMA AC/DC hegesztéshez szükséges összes funkciókat. ALKALMAZÁSOK: Javítás és karbantartás Általános gyártás és építőipari alkalmazás Feldolgozóipar Hajóipar és nyílttengeri építmények Erőművi felhasználás Autóipar és mobil gépgyártás Típus Hálózati feszültség/biztosíték Bekapcsolási idő/terhelhetőség Tömeg rendelési szám Origo TM Tig 3000i TA24 AC/DC 400V - 50 Hz / 16 A 35% 300A 60% 240A 100% 200A 42 kg SZÁLLÍTÁSI TERJEDELEM: 5m hálózati tápkábel 16 A csatlakozóval, 4,5m testkábel, 2 m gáztömlő, használati utasítás Javasolt hegesztőégők: TXH TM m TXH TM 250w 4 m TXH TM m TXH TM 250w 8 m TXH TM 200F 4 m TXH TM 250Fw 4 m TXH TM 200F 8 m TXH TM 250Fw 8 m F - flexibilis pisztolytest w - vízhűtés Hűtőegység,CoolMidi 1800i kerekes kocsi kerekes kocsi Távvezérlők ( oldal) 29

7 TIG/MMA AC/DC - Inverterek 400V Origo TM Tig 4300iw AC/DC Kezelőfelület TA24 Az Origo Tig 4300i AC/DC 16 A 430 A között fokozatmentesen beállítható nagy teljesítményű vízhűtéses hegesztőgép mely kiváló ívgyújtást és állandó, stabil ívet biztosít mind DC, mind AC üzemmódban AWI és MMA hegesztésnél egyaránt. A felhasználó barát TA24 AC/DC kezelőfelület az alapbeállításokon felül a teljes hegesztési folyamat szabályozására kínál széleskörű megoldást az áram le- és felfutás, gáz elő-, és utánfolyás, NF/Liftarc gyújtás, 2/4 ütem az impulzus vagy mikroimpulzus üzemmód kiválasztása valamint két különböző munkarend programozása és a hegesztés közbeni váltása révén. A grafikus megjelenítésű kezelőfelület nagy mértékben segíti a hegesztőt ezen beállítások elvégzésére. Az Origo Tig 4300i AC/DC a QWave funkcióval is rendelkezik, amely optimalizálja az AC jelformát annak érdekében, hogy egyenletes ívet, ugyanakkor a lehető legalacsonyabb zajszintet biztosítson a hegesztési eredmény veszélyeztetése nélkül. ALKALMAZÁSOK: Javítás és karbantartás Csőgyártás Általános gyártás és építőipari alkalmazás Hajóipar és nyílttengeri építmények Erőműi felhasználás Autóipar és mobil gépgyártás Típus Hálózati feszültség/biztosíték Bekapcsolási idő/terhelhetőség Tömeg Origo TM Tig 4300iw TA24 400V - 50 Hz / 32 A 40% 430A 60% 400A 100% 315A 95 kg SZÁLLÍTÁSI TERJEDELEM: 5 m hálózati kábel 32A csatlakozóval, 2 m gáztömlő. 2 db tömlőbilinccsel és 5m testkábel csatlakozóval, használati utasítás Javasolt hegesztőégők: TXH TM 250w 4m TXH TM 250wr 4m TXH TM 250w 8m TXH TM 250wFr 4m TXH TM 250Fw 4m TXH TM 400wr 4m TXH TM 250Fw 8m TXH TM 400wr 8m TXH TM 400w 4m TXH TM 400wr HD 4m TXH TM 400w 8m TXH TM 400wr HD 8m TXH TM 400w HD 4m TXH TM 400w HD 8m Távvezérlő adapter r égőkhöz F - flexibilis pisztolytest r - szabályzás a pisztoly testen w - vízhűtés 4 kerekes kocsi Vízőr Távvezérlők ( oldal) 30

8 Speciális AC/ DC AWI funkció 1. AC hegesztés QWave segítségével Egy AC AWI berendezés egyik legfontosabb feladata a stabil ív biztosítása. Az ESAB AC/DC AWI gépek rendelkeznek a QWave funkcióval, amely optimalizálja a váltakozó áram hullámformáját annak érdekében, hogy egyenletes ívet, ugyanakkor a lehető legalacsonyabb zajszintet biztosítson a hegesztési eredmény veszélyeztetése nélkül. Ennek a berendezésnek valódi AC szabályozója is van, mely segítségével a beállított áram mindig egyenlő a valódi árammal. ábra 1 ábra 2 2. Volfrám elektróda előmelegítési funkció A TA34 AC/DC kezelőfelület kibővített funkcionalitással rendelkezik. Az AC ívbalansz beállítás az ív tisztítóhatását és a beolvadás mértékét, míg az AC frekvencia beállítás az ív szélességét szabályozza. Ugyanakkor lehetőség van még az elektróda előmelegítés beállítására, mely különböző alakú elektródák optimális használatára ad lehetőséget, és ugyanakkor kedvezőbb ívgyújtást és növelt elektróda élettartamot biztosít. 31
