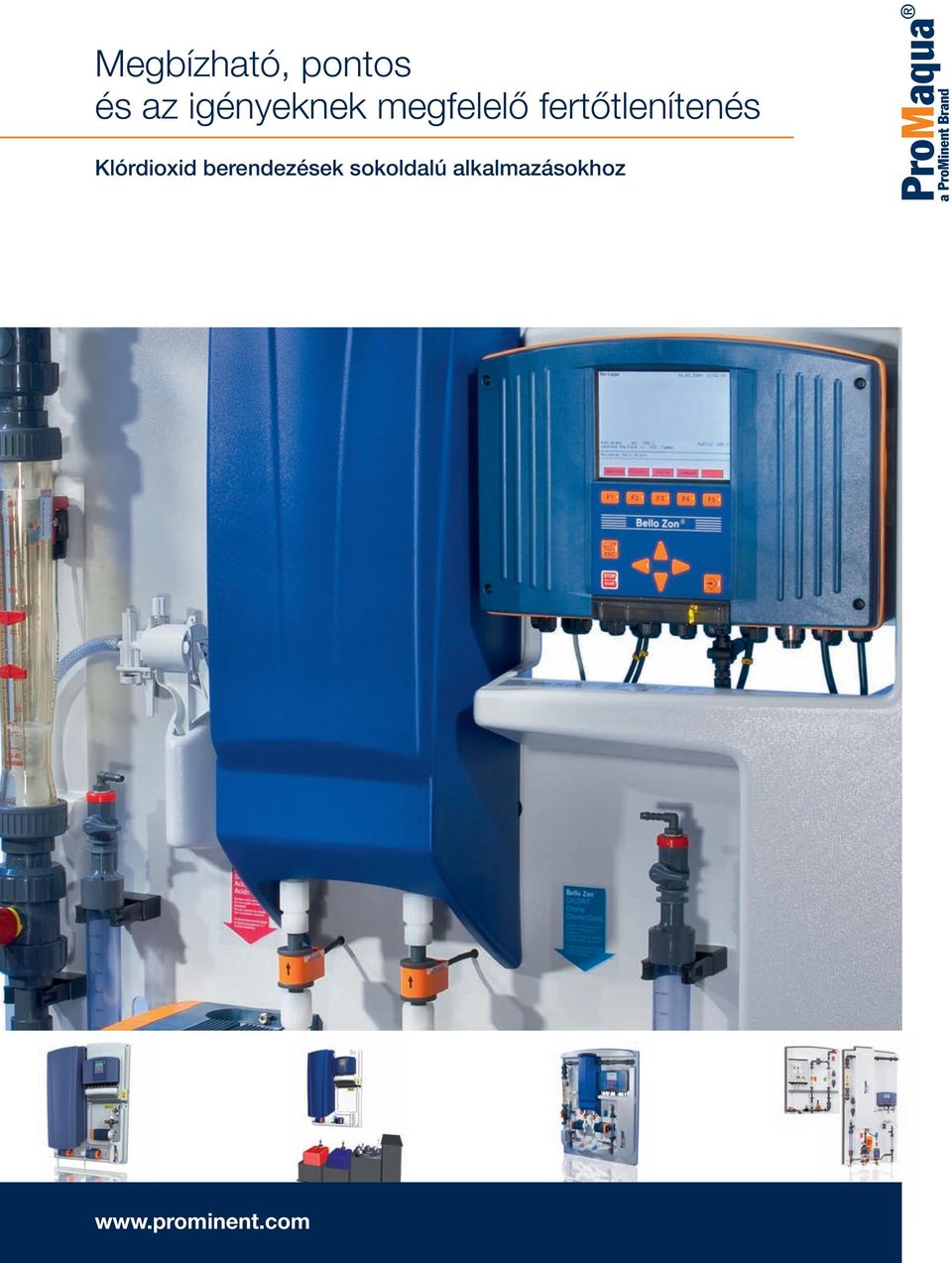

1 Megbízható, pontos és az igényeknek megfelelő fertőtlenítenés Klórdioxid berendezések sokoldalú alkalmazásokhoz

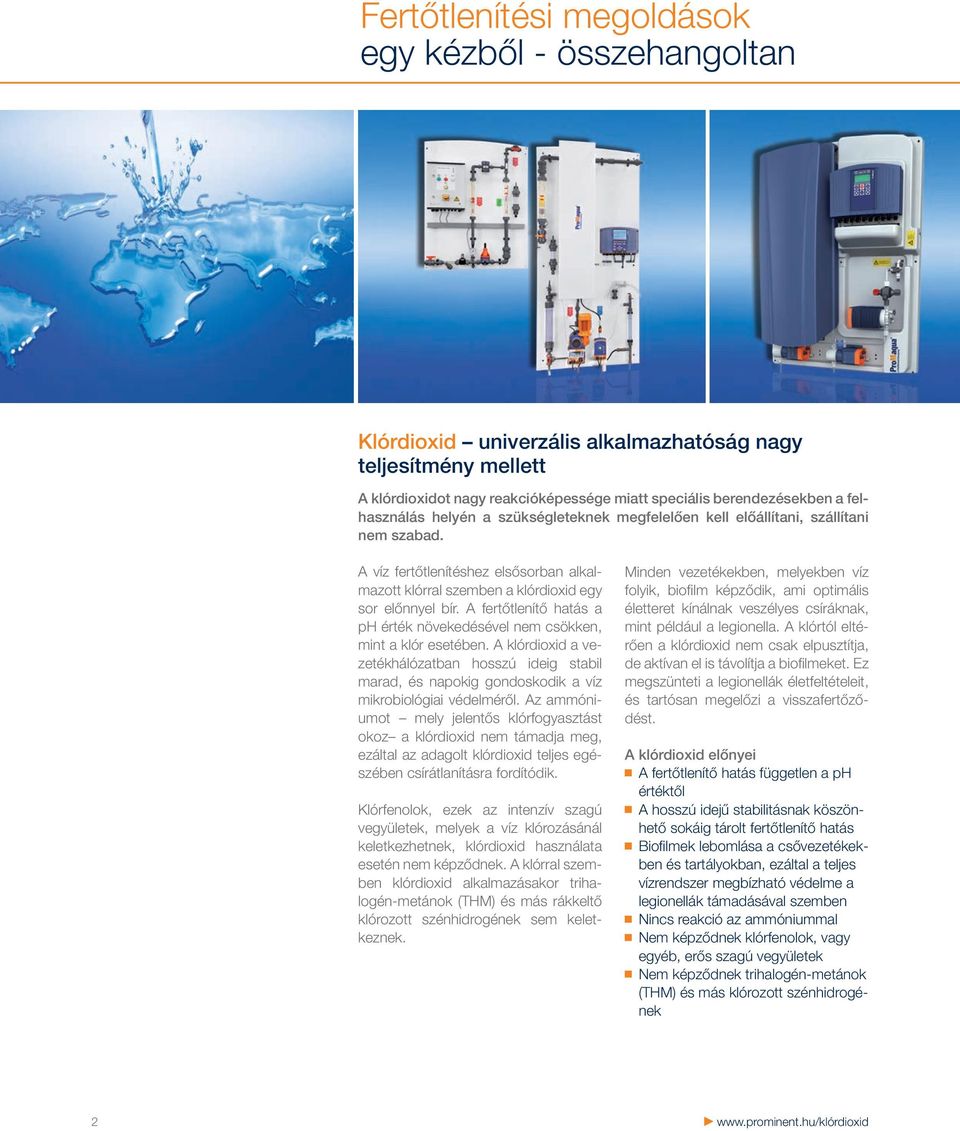

2 Fertőtlenítési megoldások egy kézből - összehangoltan Klórdioxid univerzális alkalmazhatóság nagy teljesítmény mellett A klórdioxidot nagy reakcióképessége miatt speciális berendezésekben a felhasználás helyén a szükségleteknek megfelelően kell előállítani, szállítani nem szabad. A víz fertőtlenítéshez elsősorban alkalmazott klórral szemben a klórdioxid egy sor előnnyel bír. A fertőtlenítő hatás a ph érték növekedésével nem csökken, mint a klór esetében. A klórdioxid a vezetékhálózatban hosszú ideig stabil marad, és napokig gondoskodik a víz mikrobiológiai védelméről. Az ammóniumot mely jelentős klórfogyasztást okoz a klórdioxid nem támadja meg, ezáltal az adagolt klórdioxid teljes egészében csírátlanításra fordítódik. Klórfenolok, ezek az intenzív szagú vegyületek, melyek a víz klórozásánál keletkezhetnek, klórdioxid használata esetén nem képződnek. A klórral szemben klór dioxid alkalmazásakor trihalogén-metánok (THM) és más rákkeltő klórozott szénhidrogének sem keletkeznek. Minden vezetékekben, melyekben víz folyik, biofi lm képződik, ami optimális életteret kínálnak veszélyes csíráknak, mint például a legionella. A klórtól eltérően a klórdioxid nem csak elpusztítja, de aktívan el is távolítja a biofi lmeket. Ez megszünteti a legionellák életfeltételeit, és tartósan megelőzi a visszafertőződést. A klórdioxid előnyei A fertőtlenítő hatás független a ph értéktől A hosszú idejű stabilitásnak köszönhető sokáig tárolt fertőtlenítő hatás Biofi lmek lebomlása a csővezetékekben és tartályokban, ezáltal a teljes vízrendszer megbízható védelme a legionellák támadásával szemben Nincs reakció az ammóniummal Nem képződnek klórfenolok, vagy egyéb, erős szagú vegyületek Nem képződnek trihalogén-metánok (THM) és más klórozott szénhidrogének 2

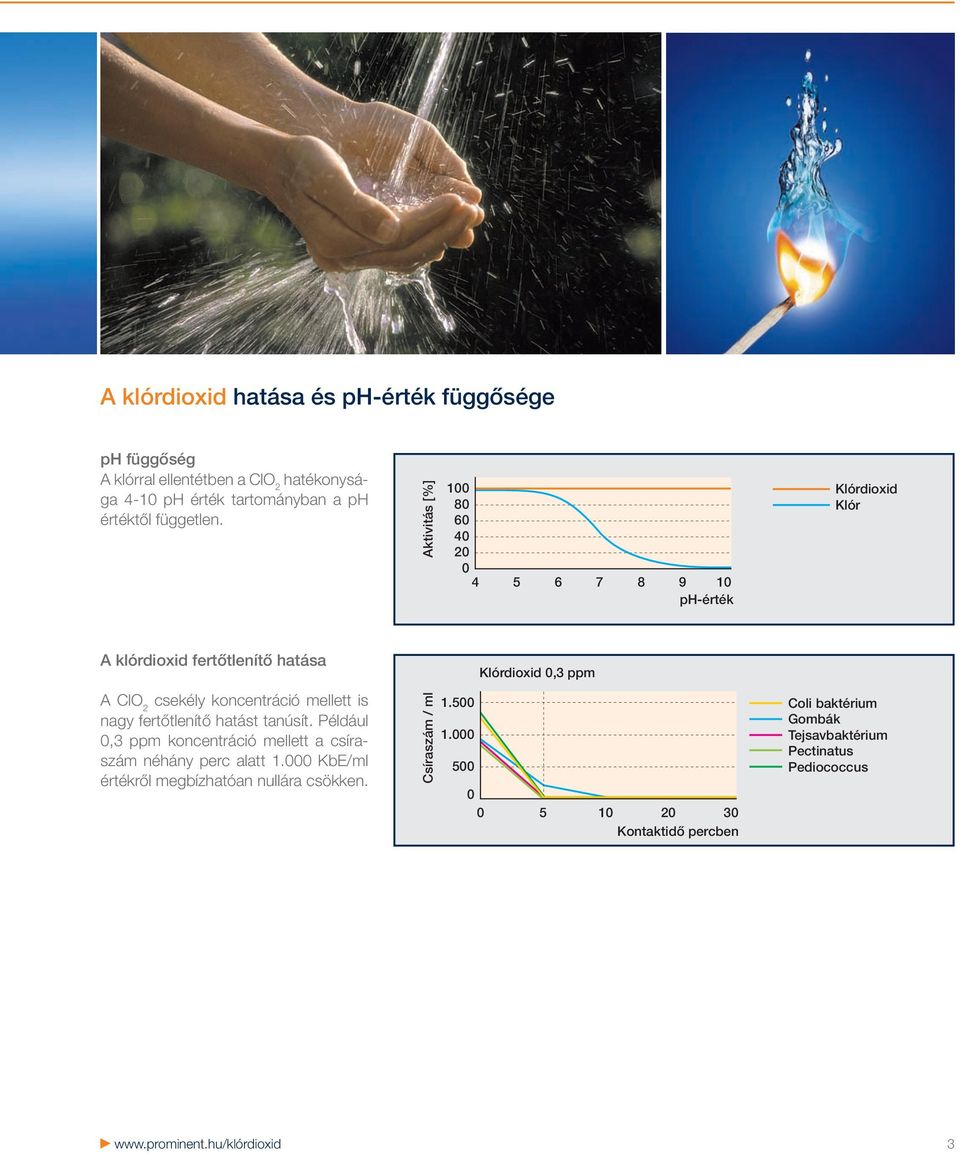

3 A klórdioxid hatása és ph-érték függősége ph függőség A klórral ellentétben a ClO 2 hatékonysága 4-10 ph érték tartományban a ph értéktől független. Aktivitás [%] ph-érték Klórdioxid Klór A klórdioxid fertőtlenítő hatása A ClO 2 csekély koncentráció mellett is nagy fertőtlenítő hatást tanúsít. Például 0,3 ppm koncentráció mellett a csíraszám néhány perc alatt KbE/ml értékről megbízhatóan nullára csökken. Csíraszám / ml Klórdioxid 0,3 ppm Kontaktidő percben Coli baktérium Gombák Tejsavbaktérium Pectinatus Pediococcus 3

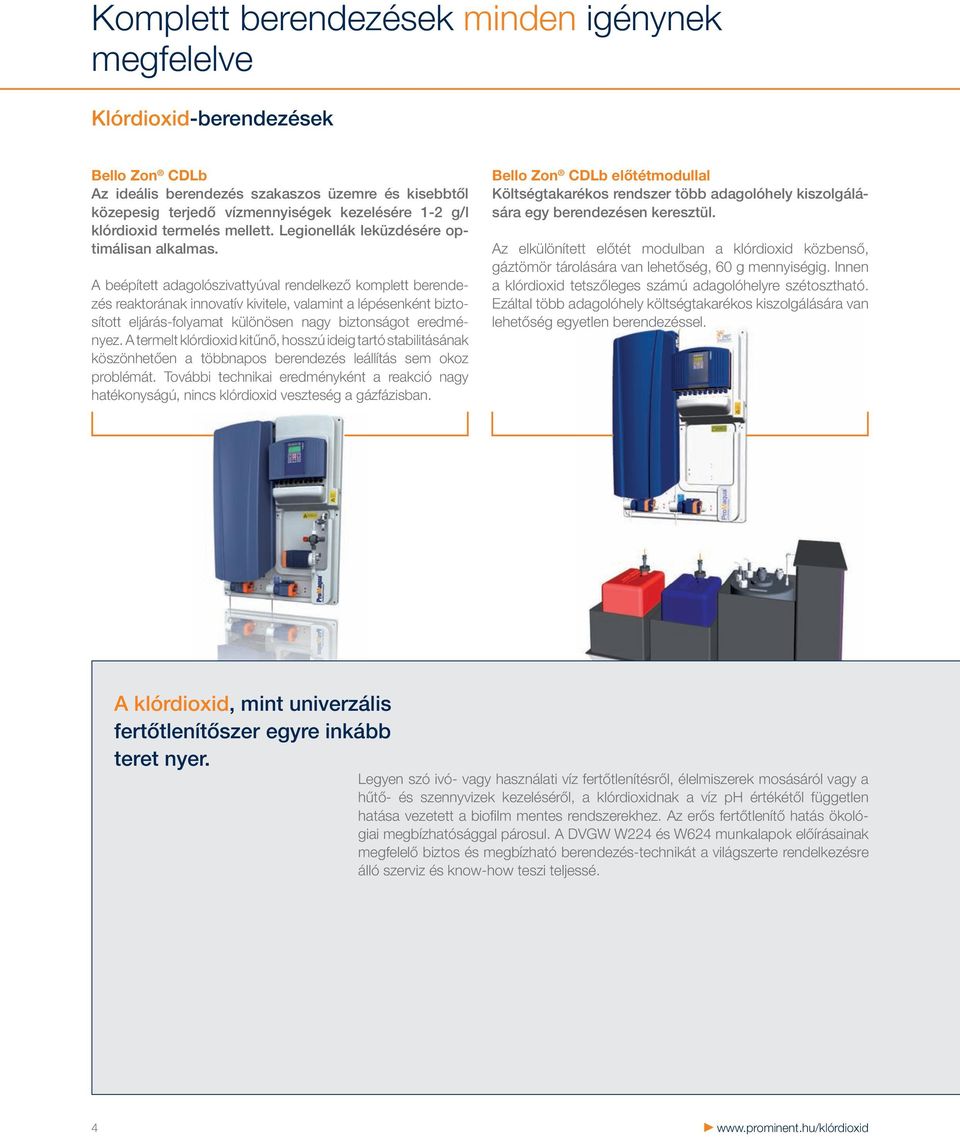

4 Komplett berendezések minden igénynek megfelelve Klórdioxid-berendezések Bello Zon CDLb Az ideális berendezés szakaszos üzemre és kisebbtől közepesig terjedő vízmennyiségek kezelésére 1-2 g/l klórdioxid termelés mellett. Legionellák leküzdésére optimálisan alkalmas. A beépített adagolószivattyúval rendelkező komplett berendezés reaktorának innovatív kivitele, valamint a lépésenként biztosított eljárás-folyamat különösen nagy biztonságot eredményez. A termelt klórdioxid kitűnő, hosszú ideig tartó stabilitásának köszönhetően a többnapos berendezés leállítás sem okoz problémát. További technikai eredményként a reakció nagy hatékonyságú, nincs klórdioxid veszteség a gázfázisban. Bello Zon CDLb előtétmodullal Költségtakarékos rendszer több adagolóhely kiszolgálására egy berendezésen keresztül. Az elkülönített előtét modulban a klórdioxid közbenső, gáztömör tárolására van lehetőség, 60 g mennyiségig. Innen a klórdioxid tetszőleges számú adagolóhelyre szétosztható. Ezáltal több adagolóhely költségtakarékos kiszolgálására van lehetőség egyetlen berendezéssel. A klórdioxid, mint univerzális fertőtlenítőszer egyre inkább teret nyer. Legyen szó ivó- vagy használati víz fertőtlenítésről, élelmiszerek mosásáról vagy a hűtő- és szennyvizek kezeléséről, a klórdioxidnak a víz ph értékétől független hatása vezetett a biofilm mentes rendszerekhez. Az erős fertőtlenítő hatás ökológiai megbízhatósággal párosul. A DVGW W224 és W624 munkalapok előírásainak megfelelő biztos és megbízható berendezés-technikát a világszerte rendelkezésre álló szerviz és know-how teszi teljessé. 4

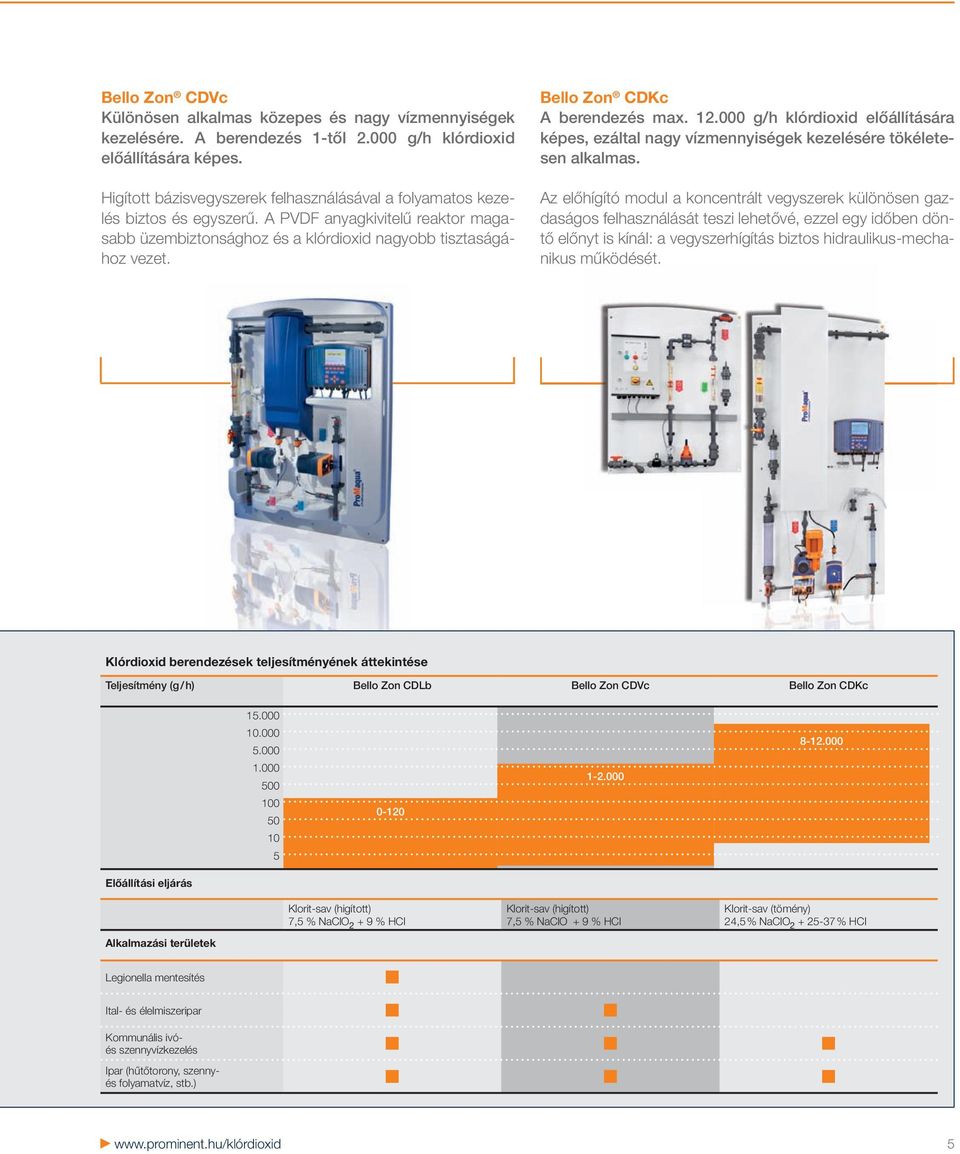

5 Bello Zon CDVc Különösen alkalmas közepes és nagy vízmennyiségek kezelésére. A berendezés 1-től g/h klórdioxid előállítására képes. Higított bázisvegyszerek felhasználásával a folyamatos kezelés biztos és egyszerű. A PVDF anyagkivitelű reaktor magasabb üzembiztonsághoz és a klórdioxid nagyobb tisztaságához vezet. Bello Zon CDKc A berendezés max g/h klórdioxid előállítására képes, ezáltal nagy vízmennyiségek kezelésére tökéletesen alkalmas. Az előhígító modul a koncentrált vegyszerek különösen gazdaságos felhasználását teszi lehetővé, ezzel egy időben döntő előnyt is kínál: a vegyszerhígítás biztos hidraulikus-mecha- nikus működését. Klórdioxid berendezések teljesítményének áttekintése Teljesítmény (g / h) Bello Zon CDLb Bello Zon CDVc Bello Zon CDKc Előállítási eljárás Klorit-sav (higított) 7,5 % NaClO % HCI Klorit-sav (higított) 7,5 % NaClO + 9 % HCI Klorit-sav (tömény) 24,5 % NaClO % HCI Alkalmazási területek Legionella mentesítés Ital- és élelmiszeripar Kommunális ivóés szennyvízkezelés Ipar (hűtőtorony, szennyés folyamatvíz, stb.) 5

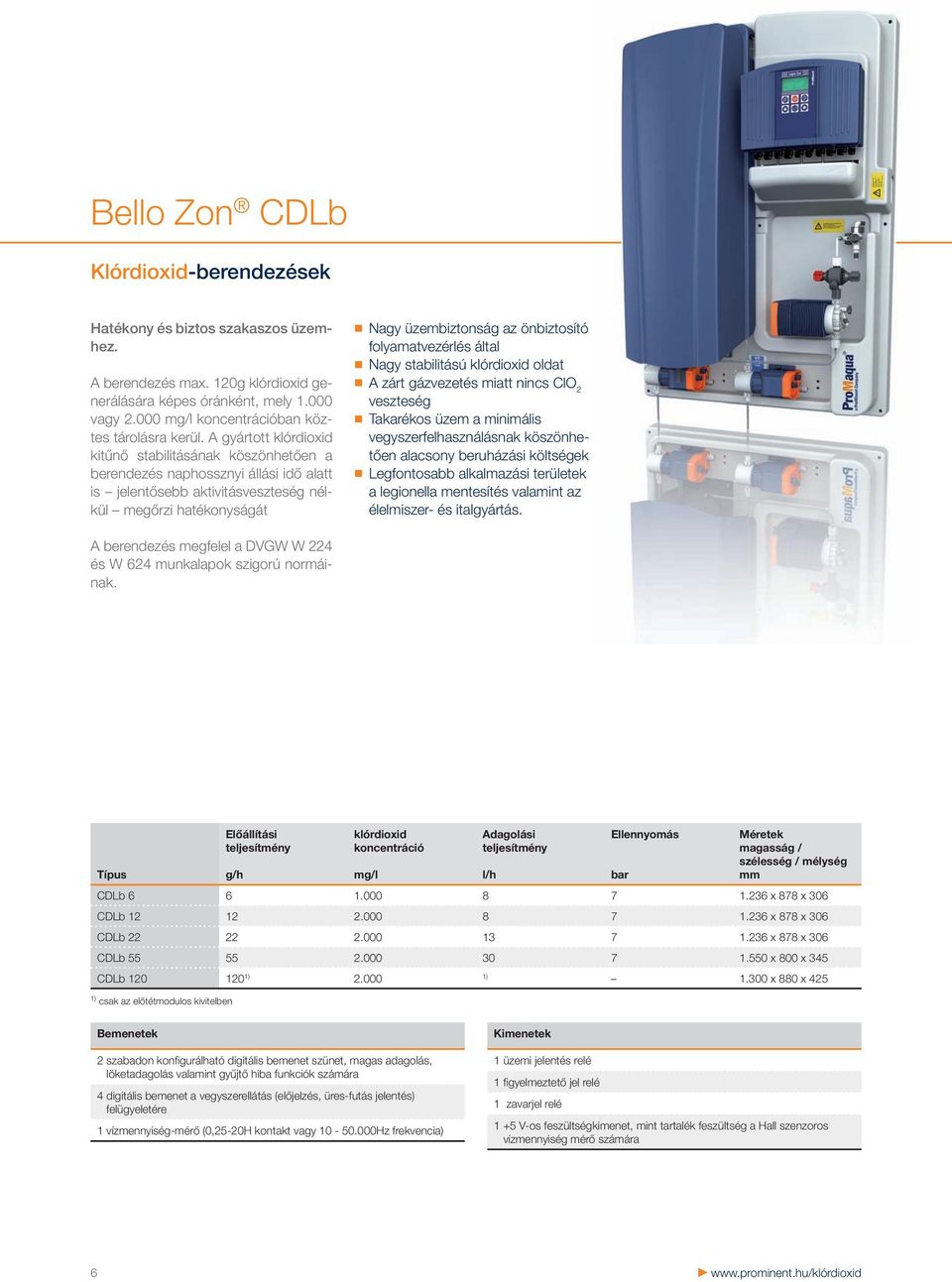

6 Bello Zon CDLb Klórdioxid-berendezések Hatékony és biztos szakaszos üzemhez. A berendezés max. 120g klórdioxid generálására képes óránként, mely vagy mg/l koncentrációban köztes tárolásra kerül. A gyártott klórdioxid kitűnő stabilitásának köszönhetően a berendezés naphossznyi állási idő alatt is jelentősebb aktivitásveszteség nélkül megőrzi hatékonyságát Nagy üzembiztonság az önbiztosító folyamatvezérlés által Nagy stabilitású klórdioxid oldat A zárt gázvezetés miatt nincs ClO 2 veszteség Takarékos üzem a minimális vegyszerfelhasználásnak köszönhetően alacsony beruházási költségek Legfontosabb alkalmazási területek a legionella mentesítés valamint az élelmiszer- és italgyártás. A berendezés megfelel a DVGW W 224 és W 624 munkalapok szigorú normáinak. Típus Előállítási teljesítmény g/h klórdioxid koncentráció mg/l Adagolási teljesítmény l/h Ellennyomás bar Méretek magasság / szélesség / mélység mm CDLb x 878 x 306 CDLb x 878 x 306 CDLb x 878 x 306 CDLb x 800 x 345 CDLb ) ) x 880 x 425 1) csak az előtétmodulos kivitelben Bemenetek 2 szabadon konfigurálható digitális bemenet szünet, magas adagolás, löketadagolás valamint gyűjtő hiba funkciók számára 4 digitális bemenet a vegyszerellátás (előjelzés, üres-futás jelentés) felügyeletére 1 vízmennyiség-mérő (0,25-20H kontakt vagy Hz frekvencia) Kimenetek 1 üzemi jelentés relé 1 figyelmeztető jel relé 1 zavarjel relé 1 +5 V-os feszültségkimenet, mint tartalék feszültség a Hall szenzoros vízmennyiség mérő számára 6

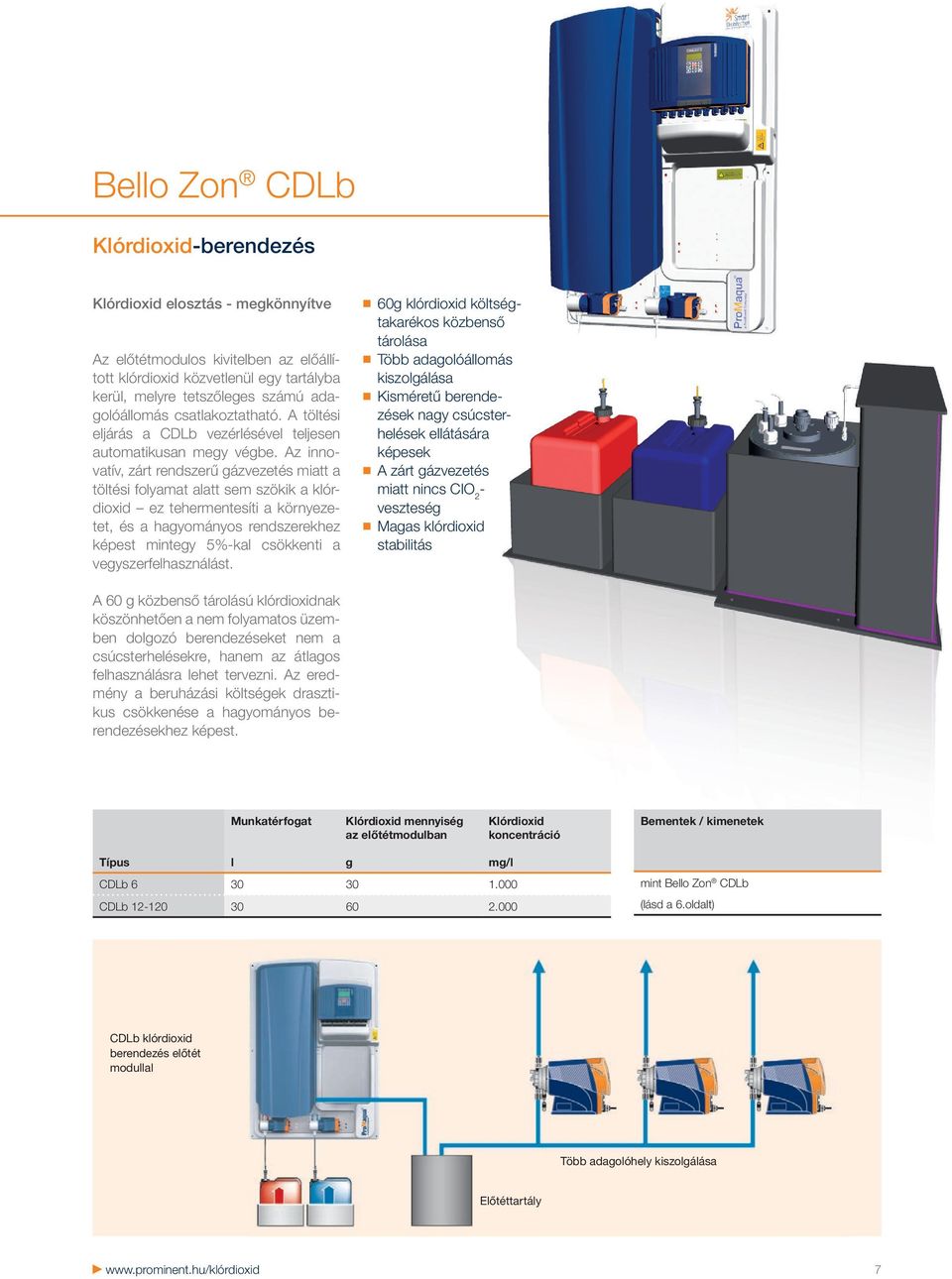

7 Bello Zon CDLb Klórdioxid-berendezés Klórdioxid elosztás - megkönnyítve Az előtétmodulos kivitelben az előállított klórdioxid közvetlenül egy tartályba kerül, melyre tetszőleges számú adagolóállomás csatlakoztatható. A töltési eljárás a CDLb vezérlésével teljesen automatikusan megy végbe. Az innovatív, zárt rendszerű gázvezetés miatt a töltési folyamat alatt sem szökik a klórdioxid ez tehermentesíti a környezetet, és a hagyományos rendszerekhez képest mintegy 5%-kal csökkenti a vegyszerfelhasználást. 60g klórdioxid költségtakarékos közbenső tárolása Több adagolóállomás kiszolgálása Kisméretű berendezések nagy csúcsterhelések ellátására képesek A zárt gázvezetés miatt nincs CIO 2 - veszteség Magas klórdioxid stabilitás A 60 g közbenső tárolású klórdioxidnak köszönhetően a nem folyamatos üzemben dolgozó berendezéseket nem a csúcsterhelésekre, hanem az átlagos felhasználásra lehet tervezni. Az eredmény a beruházási költségek drasztikus csökkenése a hagyományos berendezésekhez képest. Munkatérfogat Klórdioxid mennyiség az előtétmodulban Klórdioxid koncentráció Bementek / kimenetek Típus l g mg/l CDLb CDLb mint Bello Zon CDLb (lásd a 6.oldalt) CDLb klórdioxid berendezés előtét modullal Több adagolóhely kiszolgálása Előtéttartály 7

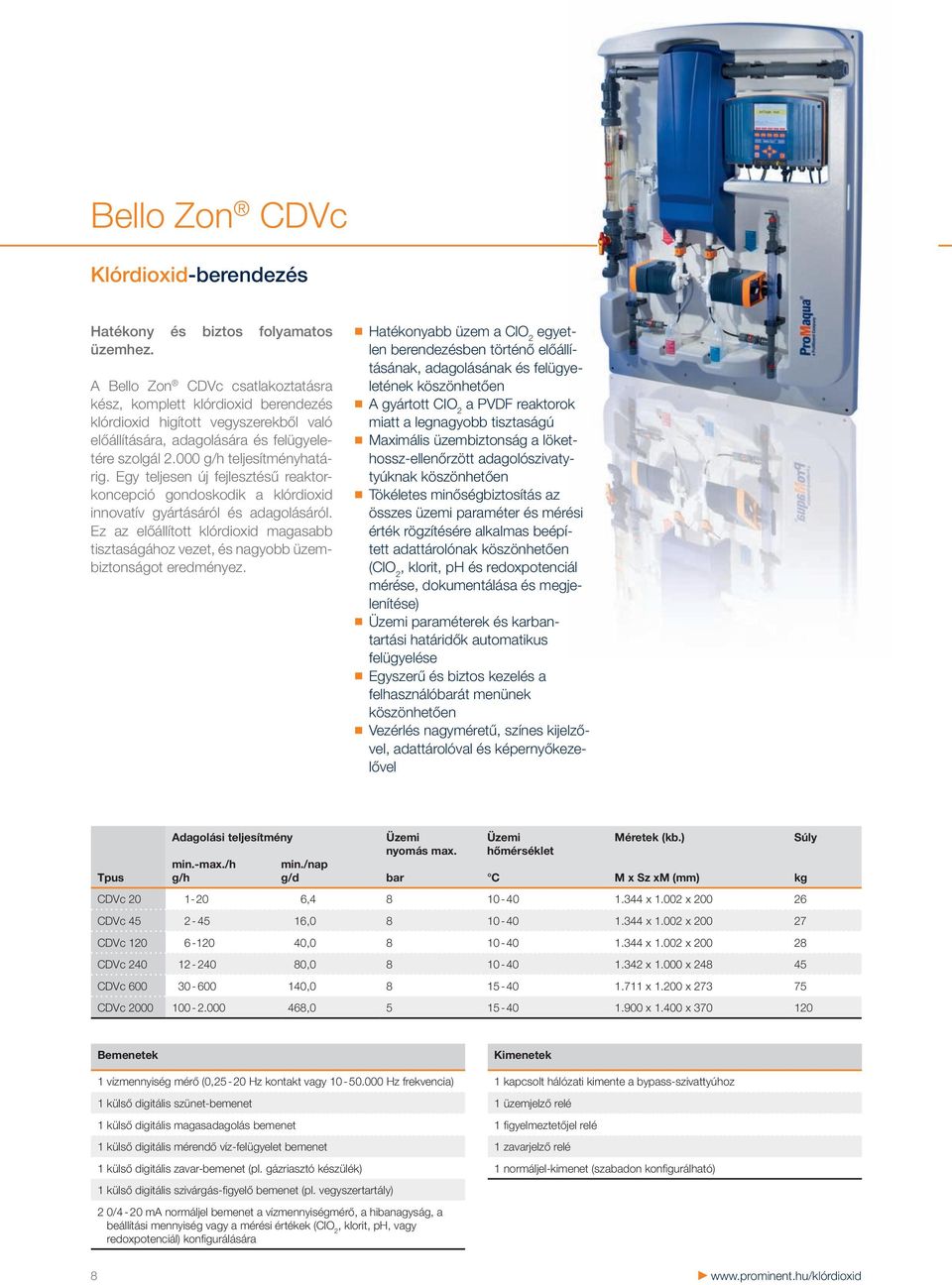

8 Bello Zon CDVc Klórdioxid-berendezés Hatékony és biztos folyamatos üzemhez. A Bello Zon CDVc csatlakoztatásra kész, komplett klórdioxid berendezés klórdioxid higított vegyszerekből való előállítására, adagolására és felügyeletére szolgál g/h teljesítményhatárig. Egy teljesen új fejlesztésű reaktorkoncepció gondoskodik a klórdioxid innovatív gyártásáról és adagolásáról. Ez az előállított klórdioxid magasabb tisztaságához vezet, és nagyobb üzembiztonságot eredményez. Hatékonyabb üzem a ClO 2 egyetlen berendezésben történő előállításának, adagolásának és felügyeletének köszönhetően A gyártott CIO 2 a PVDF reaktorok miatt a legnagyobb tisztaságú Maximális üzembiztonság a lökethossz-ellenőrzött adagolószivatytyúknak köszönhetően Tökéletes minőségbiztosítás az összes üzemi paraméter és mérési érték rögzítésére alkalmas beépített adattárolónak köszönhetően (ClO 2, klorit, ph és redoxpotenciál mérése, dokumentálása és megjelenítése) Üzemi paraméterek és karbantartási határidők automatikus felügyelése Egyszerű és biztos kezelés a felhasználóbarát menünek köszönhetően Vezérlés nagyméretű, színes kijelzővel, adattárolóval és képernyőkezelővel Tpus Adagolási teljesítmény min.-max./h g/h min./nap g/d Üzemi nyomás max. bar Üzemi hőmérséklet C Méretek (kb.) M x Sz xm (mm) CDVc , x x CDVc , x x CDVc , x x CDVc , x x CDVc , x x CDVc , x x Súly kg Bemenetek 1 vízmennyiség mérő (0,25-20 Hz kontakt vagy Hz frekvencia) 1 külső digitális szünet-bemenet 1 külső digitális magasadagolás bemenet 1 külső digitális mérendő víz-felügyelet bemenet 1 külső digitális zavar-bemenet (pl. gázriasztó készülék) 1 külső digitális szivárgás-figyelő bemenet (pl. vegyszertartály) 2 0/4-20 ma normáljel bemenet a vízmennyiségmérő, a hibanagyság, a beállítási mennyiség vagy a mérési értékek (ClO 2, klorit, ph, vagy redoxpotenciál) konfigurálására Kimenetek 1 kapcsolt hálózati kimente a bypass-szivattyúhoz 1 üzemjelző relé 1 figyelmeztetőjel relé 1 zavarjelző relé 1 normáljel-kimenet (szabadon konfigurálható) 8

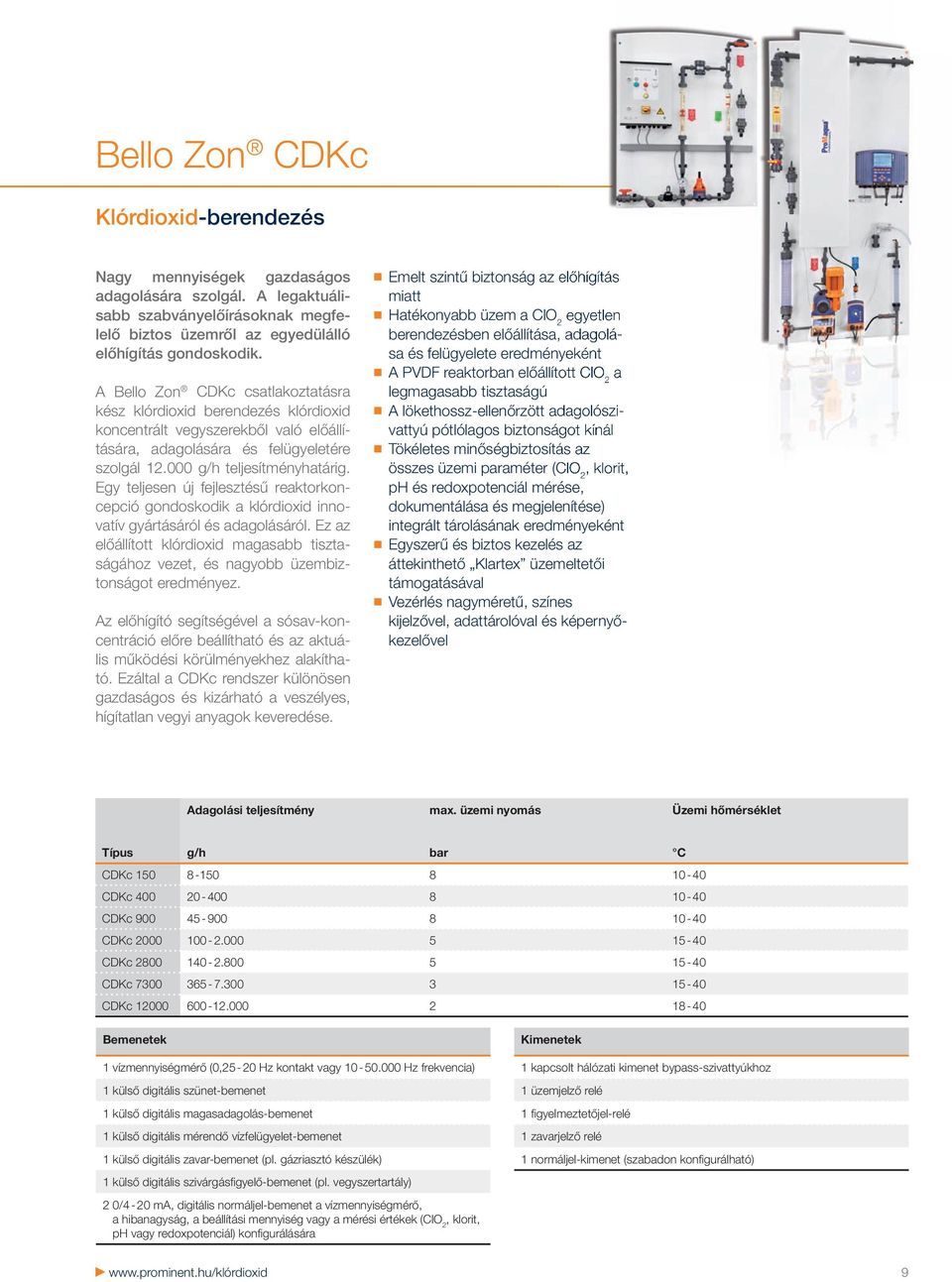

9 Bello Zon CDKc Klórdioxid-berendezés Nagy mennyiségek gazdaságos adagolására szolgál. A legaktuálisabb szabványelőírásoknak megfelelő biztos üzemről az egyedülálló előhígítás gondoskodik. A Bello Zon CDKc csatlakoztatásra kész klórdioxid berendezés klórdioxid koncentrált vegyszerekből való előállítására, adagolására és felügyeletére szolgál g/h teljesítményhatárig. Egy teljesen új fejlesztésű reaktorkoncepció gondoskodik a klórdioxid innovatív gyártásáról és adagolásáról. Ez az előállított klórdioxid magasabb tisztaságához vezet, és nagyobb üzembiztonságot eredményez. Az előhígító segítségével a sósav-koncentráció előre beállítható és az aktuális működési körülményekhez alakítható. Ezáltal a CDKc rendszer különösen gazdaságos és kizárható a veszélyes, hígítatlan vegyi anyagok keveredése. Emelt szintű biztonság az előhígítás miatt Hatékonyabb üzem a ClO egyetlen 2 berendezésben előállítása, adagolása és felügyelete eredményeként A PVDF reaktorban előállított ClO 2 a legmagasabb tisztaságú A lökethossz-ellenőrzött adagolószivattyú pótlólagos biztonságot kínál Tökéletes minőségbiztosítás az összes üzemi paraméter (ClO 2, klorit, ph és redoxpotenciál mérése, dokumentálása és megjelenítése) integrált tárolásának eredményeként Egyszerű és biztos kezelés az áttekinthető Klartex üzemeltetői támogatásával Vezérlés nagyméretű, színes kijelzővel, adattárolóval és képernyőkezelővel Adagolási teljesítmény max. üzemi nyomás Üzemi hőmérséklet Típus g/h bar C CDKc CDKc CDKc CDKc CDKc CDKc CDKc Bemenetek 1 vízmennyiségmérő (0,25-20 Hz kontakt vagy Hz frekvencia) 1 külső digitális szünet-bemenet 1 külső digitális magasadagolás-bemenet 1 külső digitális mérendő vízfelügyelet-bemenet 1 külső digitális zavar-bemenet (pl. gázriasztó készülék) 1 külső digitális szivárgásfi gyelő-bemenet (pl. vegyszertartály) 2 0/4-20 ma, digitális normáljel-bemenet a vízmennyiségmérő, a hibanagyság, a beállítási mennyiség vagy a mérési értékek (ClO 2, klorit, ph vagy redoxpotenciál) konfi gurálására Kimenetek 1 kapcsolt hálózati kimenet bypass-szivattyúkhoz 1 üzemjelző relé 1 fi gyelmeztetőjel-relé 1 zavarjelző relé 1 normáljel-kimenet (szabadon konfi gurálható) 9

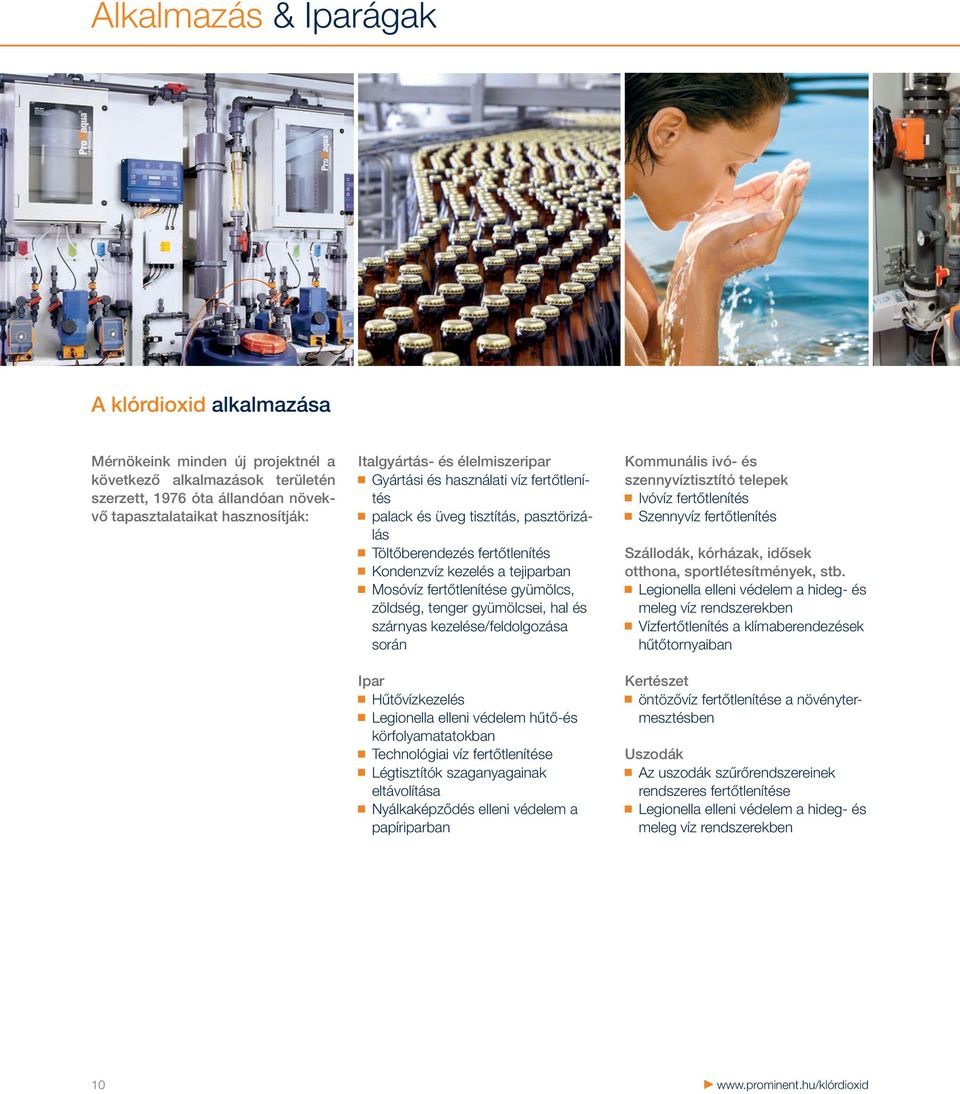

10 Alkalmazás & Iparágak A klórdioxid alkalmazása Mérnökeink minden új projektnél a következő alkalmazások területén szerzett, 1976 óta állandóan növekvő tapasztalataikat hasznosítják: Italgyártás- és élelmiszeripar Gyártási és használati víz fertőtlenítés palack és üveg tisztítás, pasztörizálás Töltőberendezés fertőtlenítés Kondenzvíz kezelés a tejiparban Mosóvíz fertőtlenítése gyümölcs, zöldség, tenger gyümölcsei, hal és szárnyas kezelése/feldolgozása során Ipar Hűtővízkezelés Legionella elleni védelem hűtő-és körfolyamatatokban Technológiai víz fertőtlenítése Légtisztítók szaganyagainak eltávolítása Nyálkaképződés elleni védelem a papíriparban Kommunális ivó- és szennyvíztisztító telepek Ivóvíz fertőtlenítés Szennyvíz fertőtlenítés Szállodák, kórházak, idősek otthona, sportlétesítmények, stb. Legionella elleni védelem a hideg- és meleg víz rendszerekben Vízfertőtlenítés a klímaberendezések hűtőtornyaiban Kertészet öntözővíz fertőtlenítése a növénytermesztésben Uszodák Az uszodák szűrőrendszereinek rendszeres fertőtlenítése Legionella elleni védelem a hideg- és meleg víz rendszerekben 10

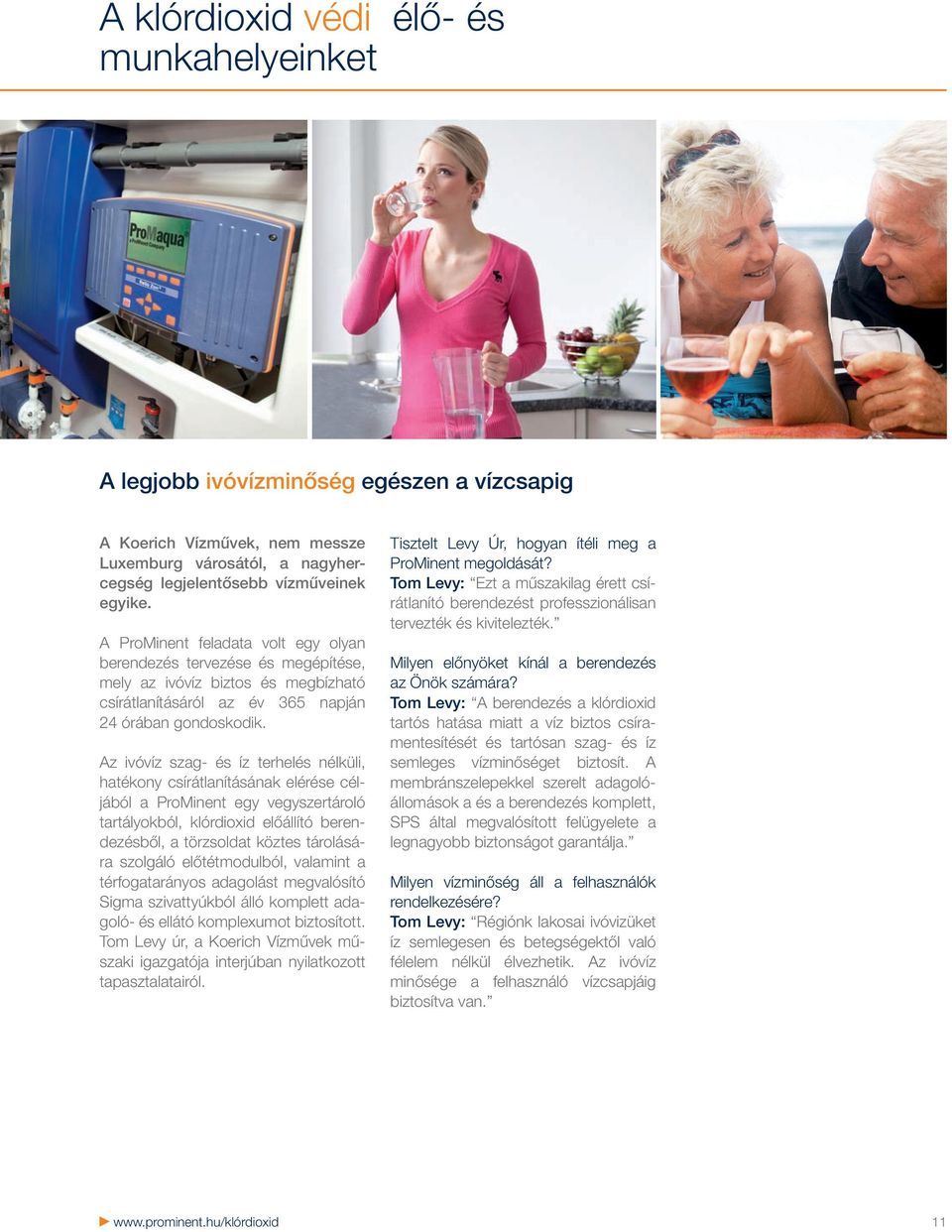

11 A klórdioxid védi élő- és munkahelyeinket A legjobb ivóvízminőség egészen a vízcsapig A Koerich Vízművek, nem messze Luxemburg városától, a nagyhercegség legjelentősebb vízműveinek egyike. A ProMinent feladata volt egy olyan berendezés tervezése és megépítése, mely az ivóvíz biztos és megbízható csírátlanításáról az év 365 napján 24 órában gondoskodik. Az ivóvíz szag- és íz terhelés nélküli, hatékony csírátlanításának elérése céljából a ProMinent egy vegyszertároló tartályokból, klórdioxid előállító berendezésből, a törzsoldat köztes tárolására szolgáló előtétmodulból, valamint a térfogatarányos adagolást megvalósító Sigma szivattyúkból álló komplett adagoló- és ellátó komplexumot biztosított. Tom Levy úr, a Koerich Vízművek műszaki igazgatója interjúban nyilatkozott tapasztalatairól. Tisztelt Levy Úr, hogyan ítéli meg a ProMinent megoldását? Tom Levy: Ezt a műszakilag érett csírátlanító berendezést professzionálisan tervezték és kivitelezték. Milyen előnyöket kínál a berendezés az Önök számára? Tom Levy: A berendezés a klórdioxid tartós hatása miatt a víz biztos csíramentesítését és tartósan szag- és íz semleges vízminőséget biztosít. A membránszelepekkel szerelt adagolóállomások a és a berendezés komplett, SPS által megvalósított felügyelete a legnagyobb biztonságot garantálja. Milyen vízminőség áll a felhasználók rendelkezésére? Tom Levy: Régiónk lakosai ivóvizüket íz semlegesen és betegségektől való félelem nélkül élvezhetik. Az ivóvíz minősége a felhasználó vízcsapjáig biztosítva van. 11

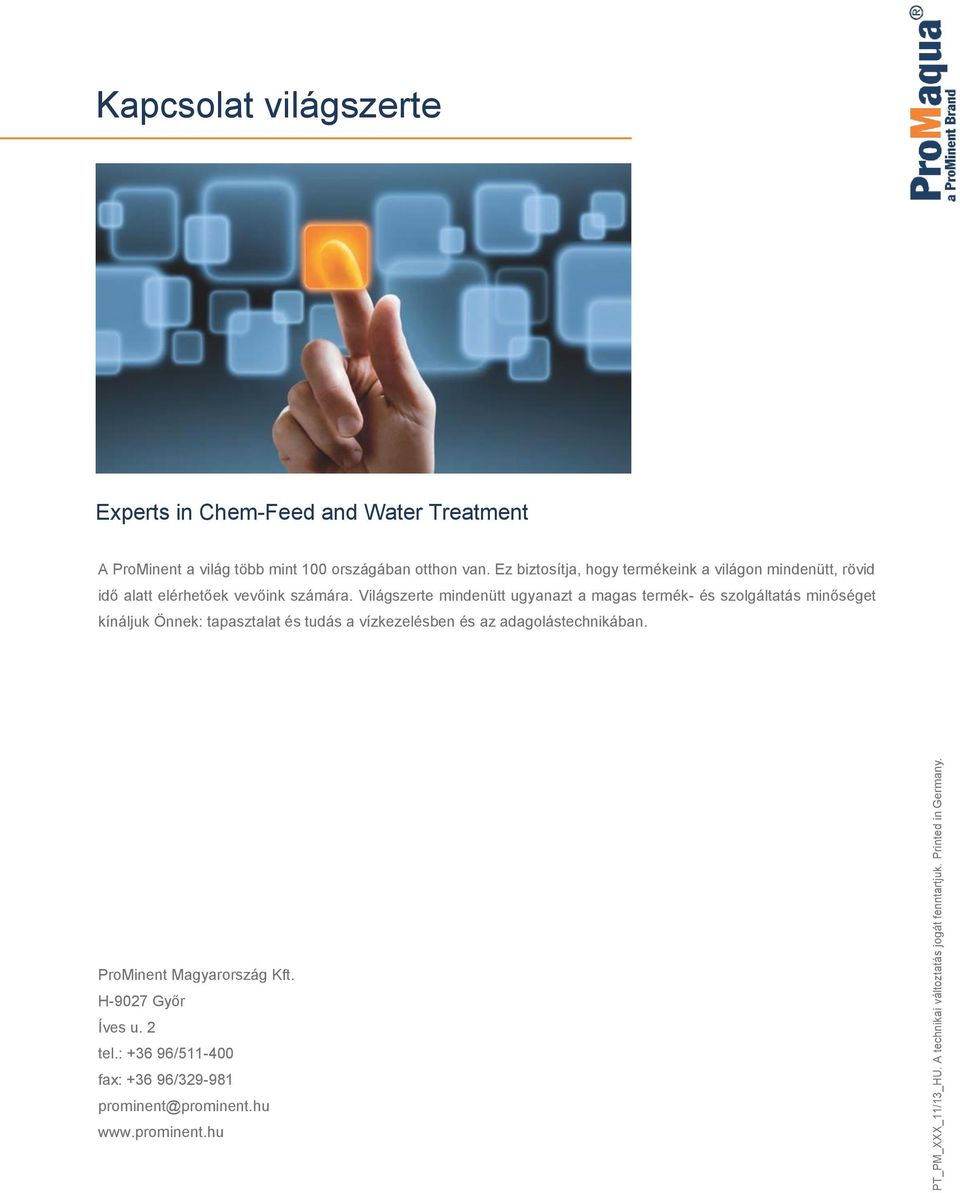

12 PT_PM_XXX_11/13_HU. A technikai változtatás jogát fenntartjuk. Printed in Germany. Kapcsolat világszerte Experts in Chem-Feed and Water Treatment A ProMinent a világ több mint 100 országában otthon van. Ez biztosítja, hogy termékeink a világon mindenütt, rövid idő alatt elérhetőek vevőink számára. Világszerte mindenütt ugyanazt a magas termék- és szolgáltatás minőséget kínáljuk Önnek: tapasztalat és tudás a vízkezelésben és az adagolástechnikában. ProMinent Magyarország Kft. H-9027 Győr Íves u. 2 tel.: / fax: / prominent@prominent.hu
