WTS20 fatartós falzsalu Szerelési és felhasználási útmutató

Átírás

1 Szerelési és felhasználási útmutató

2 Termék jellemzők Az UniVers fatartós falzsalu sokoldalúan felhasználható zsaluzat. A H20-as fatartók méretválasztékából adódóan 6,0 m-es magasságig toldás nélkül bármilyen formájú nagyfelületű zsaluzat összeállítható. A kívánt méretre összeszerelt falzsalu egyaránt alkalmas ipari és lakóépületek, hidak, hídfők, támfalak, pillérek stb. vasbeton szerkezeteinek zsaluzására. A falzsalu borítás anyaga szerint lehet: - fa zsaluhéj (három vagy többrétegű) - Alkus műanyag zsaluhéj - mintás felületű zsaluhéj (egyedi lenyomatot ad a beton felületén). Az adott épület alaprajzához optimálisan illeszkedő MEVA fatartós falzsaluzat a tervezőprogram segítségével gyorsan és könnyen kiosztható, ha figyelembe vesszük a frissbeton-nyomásból adódó terheléseket, az átkötési lehetőségeket és a zsaluelemek szélességi és magassági méretét. A zsalu 3 fő eleme: a H20-as fatartó, az acél heveder és a kettő közötti kapcsolatot biztosító H20-as peremszorító, mely gyors és egyszerű összeszerelést tesz lehetővé. Az UniVers falzsalu-elemekkel készíthetünk egyenes, íves és törtvonalú falazatot, illetve különböző formájú és méretű pilléreket. A méretre előszerelt zsaluelemek magasságilag toldhatók. A felületi minőség érdekében a zsaluzáskor ügyelni kell a kész elemek és a kiegészítések pontos illesztésére, ezt segítik az egyszerű és praktikus összekötők. A zsaluzat daruval mozgatható, és a következő zsaluzási ütembe a szükséges beállító oldaltámaszokkal a felszerelt betonozó állvánnyal együtt áthelyezhető. A MEVA telephelyén előszerelt elemek esetén a helyszínre szállításkor figyelembe kell venni a zsalu súlyát és méretét. A munkahelyen történő előszereléskor a kész elemek fektetve deponálhatók. A kizsaluzott, illetve a be nem épített zsaluelemek biztonságos megtámasztásáról gondoskodni kell. Végfalaknál, liftaknáknál, homlokzati falak és pillérek stb. szereléséhez a KAB190-es vagy a KLK230-as állványt, illetve a kidugóállványt szintenként el kell helyezni. Termékeink alkalmazásakor mindig be kell tartani a balesetvédelemre, munkavédelemre és a szerelésre vonatkozó előírásokat. Az UniVers fatartós falzsalu útmutatóban a zsalu előszerelésére, a bezsaluzásra és a zsalu bontására vonatkozó alapfogalmak, szabályos csomóponti kialakítások és standard megoldások kerülnek bemutatásra, melyek segítségével a zsalu az építkezésen előírásszerűen használható. Ezektől a rendszerkialakításoktól el lehet térni, de minden esetben figyelembe kell venni a zsaluhéj, a fatartó és a kötőelemek teherbírását. Csak kifogástalan minőségű zsaluanyagok építhetők be. A sérült elemeket el kell különíteni. Kiegészítő alkatrészként csak MEVA anyagok használhatók! Már a zsalutervezés időszakában célszerű a zsaluzási és a betonozási ütemeket a statikussal és a kivitelezővel közösen meghatározni. Betonozáskor ügyelni kell a betonozási sebességre és a szakszerű vibrálásra. A beton minőségétől, az időjárási viszonyoktól stb. függően a zsaluzat a betonozást követő 1-2 napon belül bontható. A letisztított és olajozott zsaluelemek a következő ütembe áthelyezhetők. 2

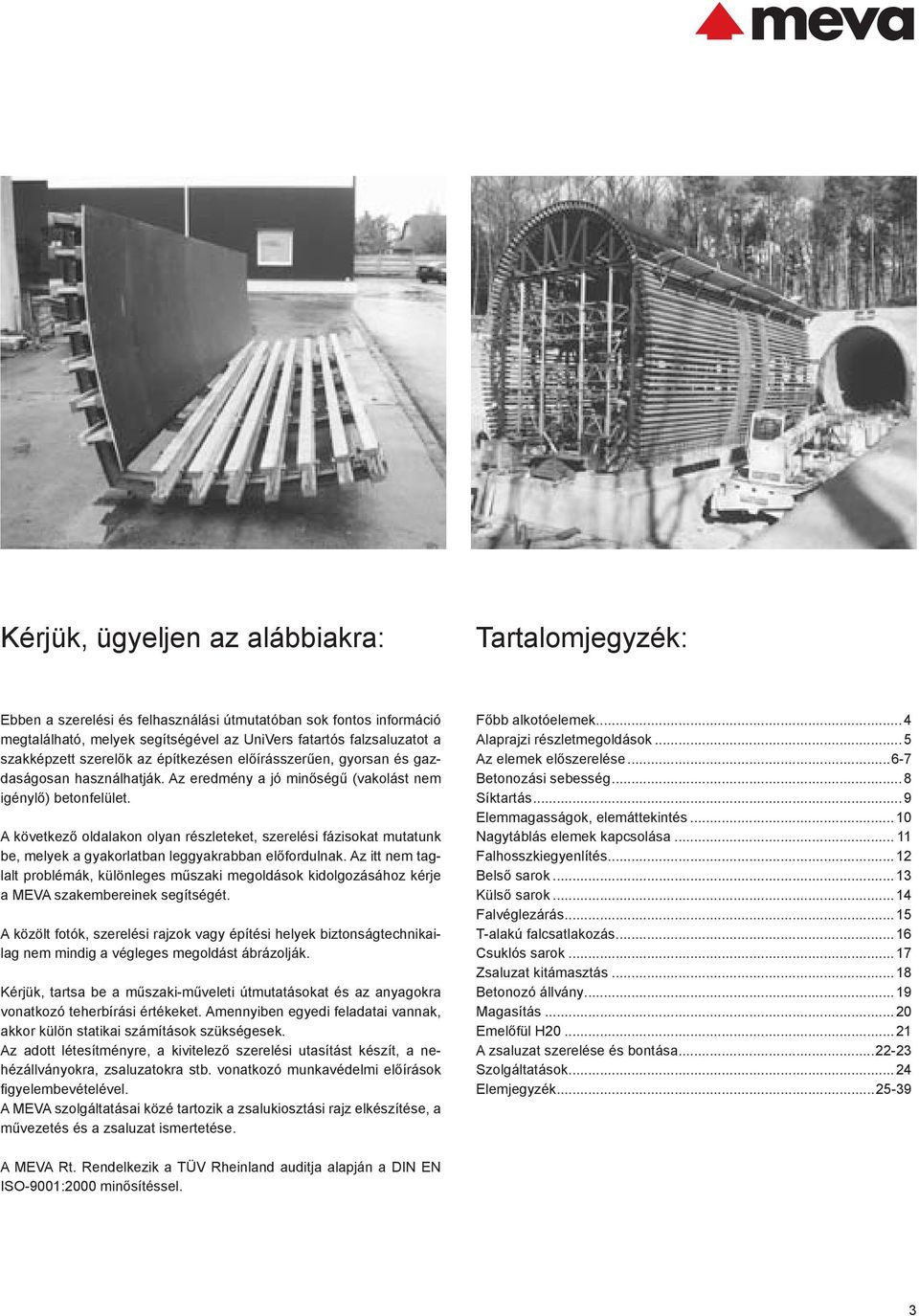

3 Kérjük, ügyeljen az alábbiakra: Tartalomjegyzék: Ebben a szerelési és felhasználási útmutatóban sok fontos információ megtalálható, melyek segítségével az UniVers fatartós falzsaluzatot a szakképzett szerelők az építkezésen előírásszerűen, gyorsan és gazdaságosan használhatják. Az eredmény a jó minőségű (vakolást nem igénylő) betonfelület. A következő oldalakon olyan részleteket, szerelési fázisokat mutatunk be, melyek a gyakorlatban leggyakrabban előfordulnak. Az itt nem taglalt problémák, különleges műszaki megoldások kidolgozásához kérje a MEVA szakembereinek segítségét. A közölt fotók, szerelési rajzok vagy építési helyek biztonságtechnikailag nem mindig a végleges megoldást ábrázolják. Kérjük, tartsa be a műszaki-műveleti útmutatásokat és az anyagokra vonatkozó teherbírási értékeket. Amennyiben egyedi feladatai vannak, akkor külön statikai számítások szükségesek. Az adott létesítményre, a kivitelező szerelési utasítást készít, a nehézállványokra, zsaluzatokra stb. vonatkozó munkavédelmi előírások figyelembevételével. A MEVA szolgáltatásai közé tartozik a zsalukiosztási rajz elkészítése, a művezetés és a zsaluzat ismertetése. Főbb alkotóelemek... 4 Alaprajzi részletmegoldások... 5 Az elemek előszerelése Betonozási sebesség... 8 Síktartás...9 Elemmagasságok, elemáttekintés Nagytáblás elemek kapcsolása Falhosszkiegyenlítés Belső sarok...13 Külső sarok...14 Falvéglezárás...15 T-alakú falcsatlakozás Csuklós sarok Zsaluzat kitámasztás Betonozó állvány Magasítás...20 Emelőfül H A zsaluzat szerelése és bontása Szolgáltatások Elemjegyzék A MEVA Rt. Rendelkezik a TÜV Rheinland auditja alapján a DIN EN ISO-9001:2000 minősítéssel. 3

4 Főbb alkotóelemek Az UniVers fatartós falzsalu olyan rendszerzsalu, mellyel fokozatmentesen állítható a falhossz az oválfuratokkal rendelkező hevederösszekötő sínnek köszönhetően. Bármely alaprajzhoz és magassághoz (18 m-ig) egy darabban elkészíthetők az elemek, a terhelési követelményeket figyelembe véve. A rendszer különösen előnyösen alkalmazható az egyedi elemeket kívánó műtárgyaknál, íves alagútzsaluzatoknál. 4

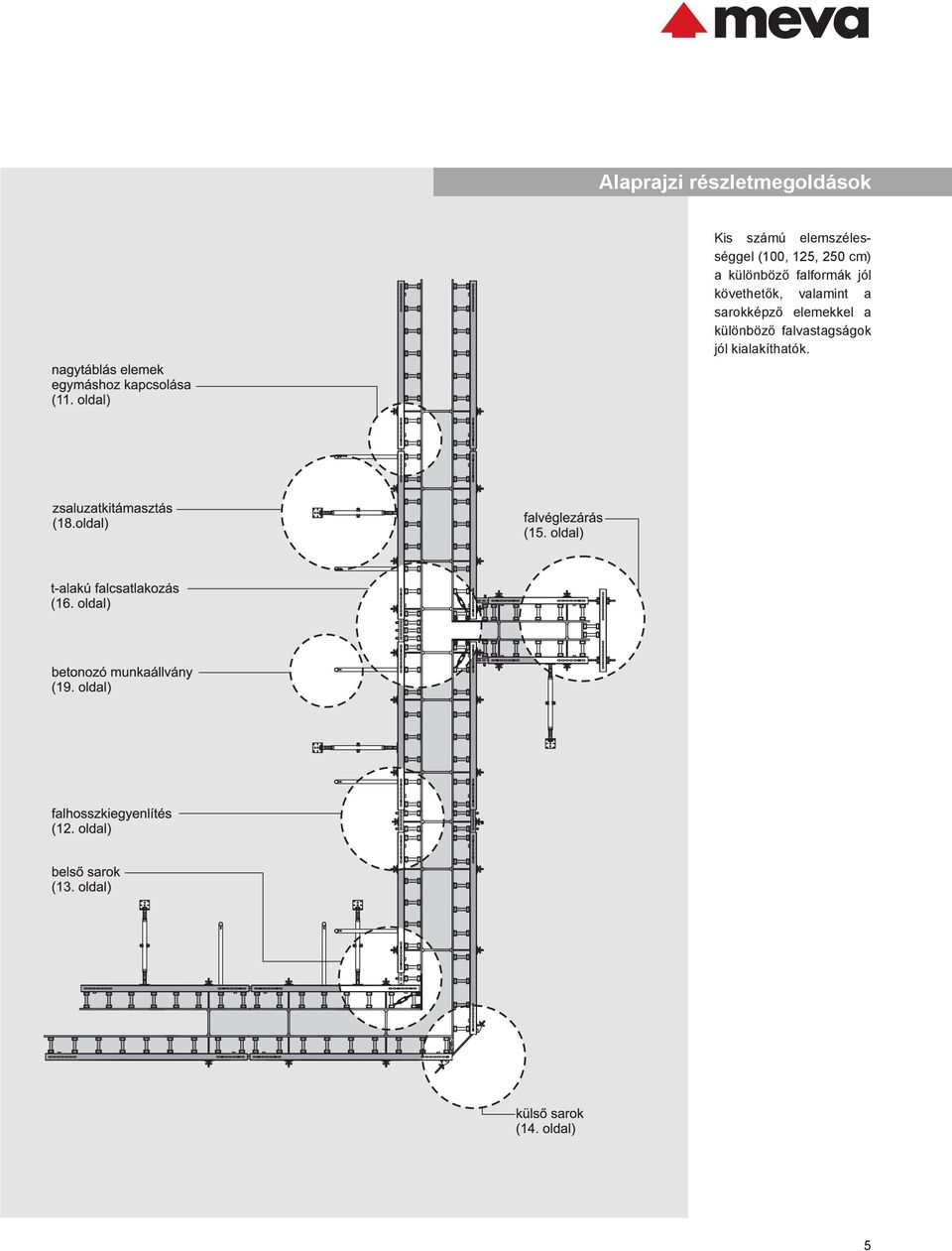

5 Alaprajzi részletmegoldások Kis számú elemszélességgel (100, 125, 250 cm) a különböző falformák jól követhetők, valamint a sarokképző elemekkel a különböző falvastagságok jól kialakíthatók. 5

6 Az elemek előszerelése Az elemek vízszintes helyzetű előszereléséhez szükség van egy sík padozatra, mely lehet akár egy nagyobb méretű, korábban összeszerelt zsaluelem is. A szerelőpadozatra az acél falhevederek és a H20-as fatartók pontos szerelése érdekében vezetőléceket kell felszegelni. A lécek helyzetét az éppen aktuális hevedertávolságoknak megfelelően kell beállítani (ld. 7. és 10. oldal és 6.1. ábra) Ábra Az acél falhevedereket a szerelőpadozatra kell fektetni (6.2. ábra) 6.2. Ábra Ezt követően a H20-as fatartókat fektetjük le a statikai méretezésnek megfelelő kiosztás szerint. A fatartókat az acél falhevederekhez H20-as peremszorítókkal rögzítjük (6.3. ábra, ld. A következő oldalak útmutatásait is) Ábra 6

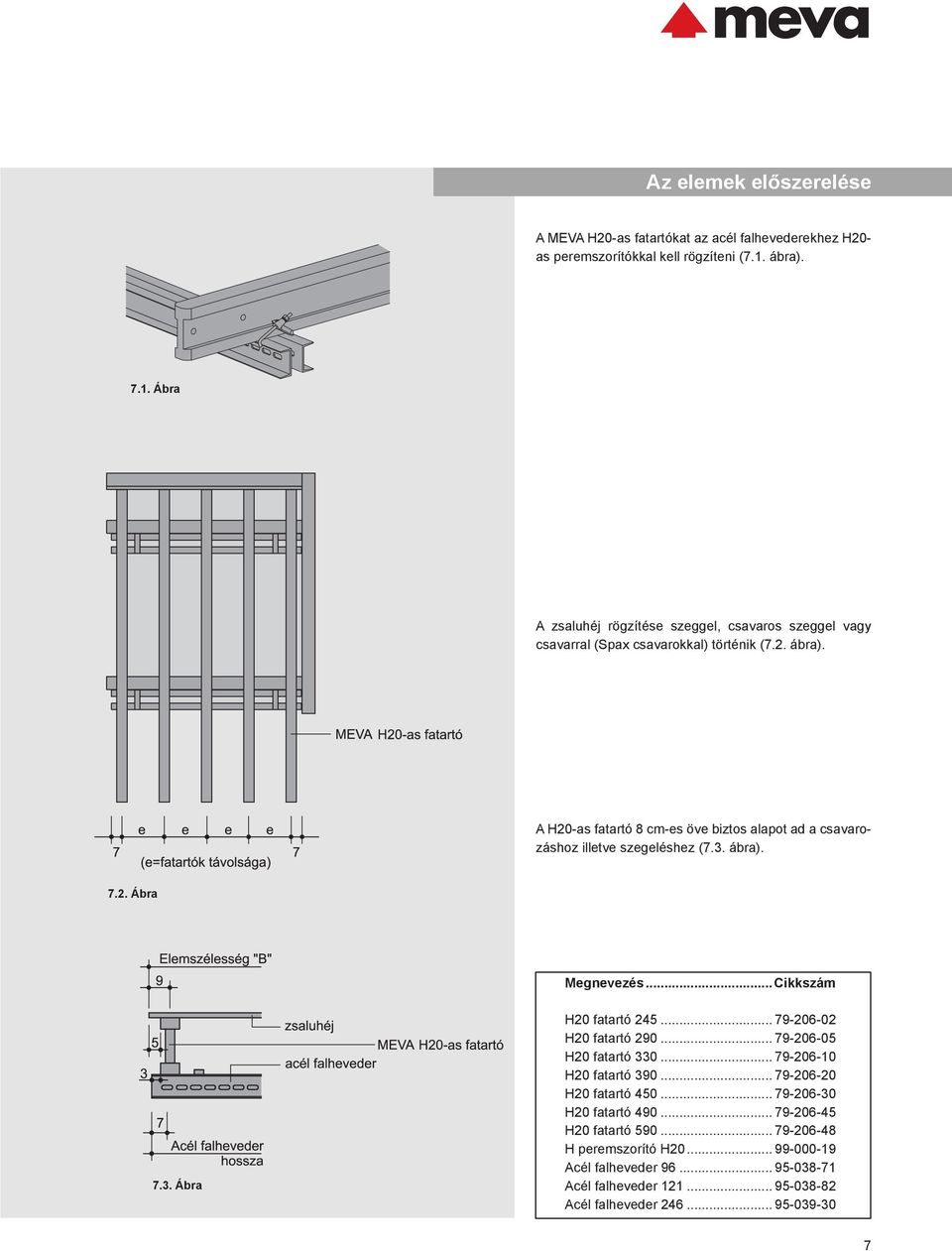

7 Az elemek előszerelése A MEVA H20-as fatartókat az acél falhevederekhez H20- as peremszorítókkal kell rögzíteni (7.1. ábra) Ábra A zsaluhéj rögzítése szeggel, csavaros szeggel vagy csavarral (Spax csavarokkal) történik (7.2. ábra). A H20-as fatartó 8 cm-es öve biztos alapot ad a csavarozáshoz illetve szegeléshez (7.3. ábra) Ábra Megnevezés...Cikkszám 7.3. Ábra H20 fatartó H20 fatartó H20 fatartó H20 fatartó H20 fatartó H20 fatartó H20 fatartó H peremszorító H Acél falheveder Acél falheveder Acél falheveder

8 Betonozási sebesség Betonozási útmutató a mellékelt táblázatok figyelembe vételével - a betont 0,5-1,0 m rétegekben kell bedolgozni (DIN 4235) - a betont nem szabad 1,5 m-nél nagyobb magasságból esni hagyni - a betont rétegesen tömörítjük, ami azt jelenti, hogy a két réteget max. 50 cm-es mélységig vibráljuk össze DW15 menetes orsók jellemzői DW menetes orsó 15 d 1 (mm) 15 d 2 (mm) 17 névleges keresztmetszet (mm 2 ) 177 megengedett terhelő erő DIN18216 szerint (kn) 90 menetes orsók megnyúlása a megengedett max. terhelő erő 2,5 elérésekor (mm) - a teljes betonozott magasság átvibrálása nem megengedett, az előzőleg már tömörített beton tovább már nem tömöríthető, mert a felület közelében vízbuborékok kialakulásához vezethet - a konzisztencia képlékeny (KP) vagy enyhén képlékeny (KR) - a mellékelt táblázat értékei adalékszermentes betonokra vonatkoznak, ezek hatását nem veszik figyelembe (pl. kötéslassítók, folyósítók) Különleges betonok, illetve öntömörödő betonok bedolgozása esetén, különösen az átlagostól eltérő testsűrűségű betonoknál a betonozási sebességet egyedileg kell meghatározni. Ezzel kapcsolatban kérje a MEVA szakemberek tanácsát. 8

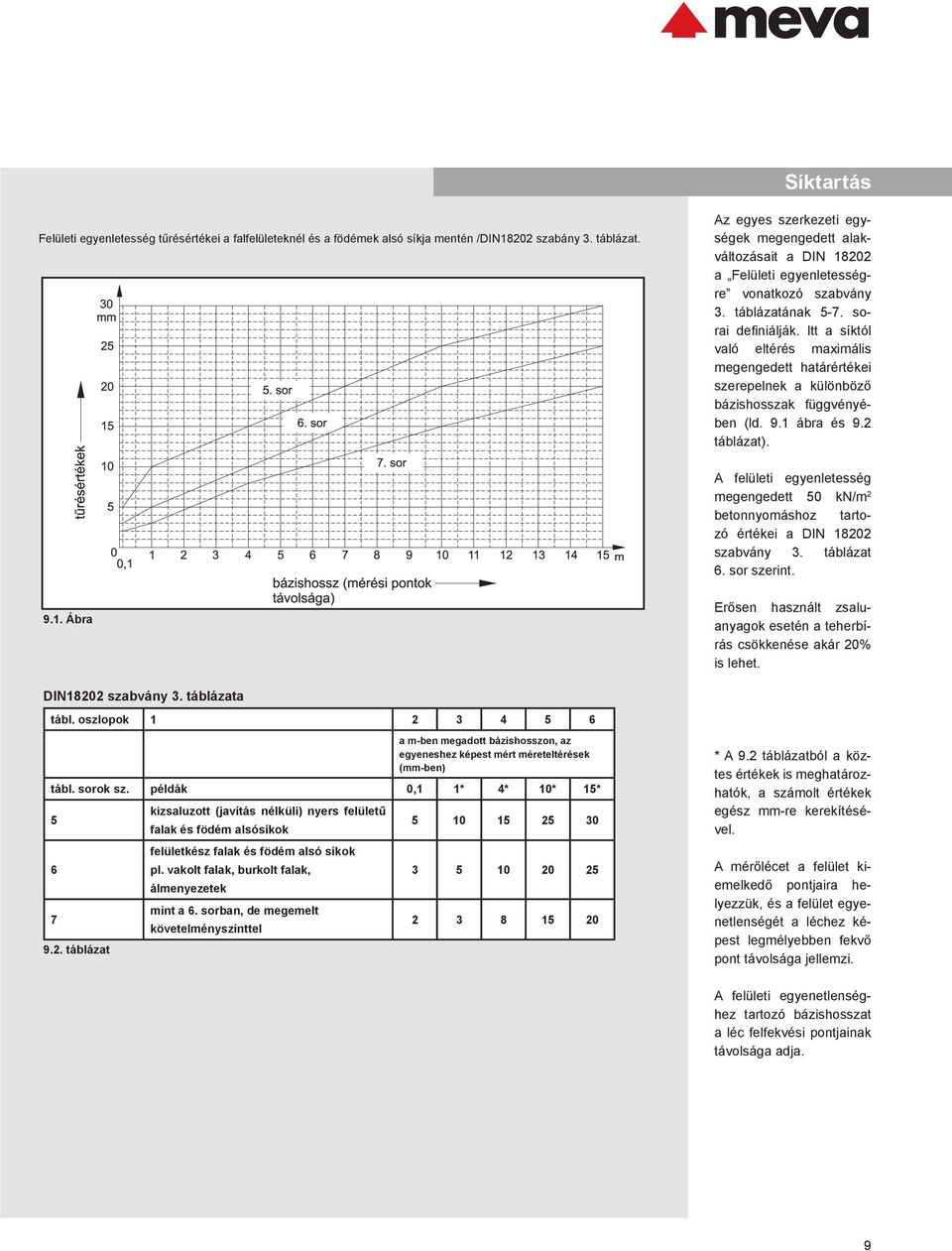

9 Síktartás Felületi egyenletesség tűrésértékei a falfelületeknél és a födémek alsó síkja mentén /DIN18202 szabány 3. táblázat. Az egyes szerkezeti egységek megengedett alakváltozásait a DIN a Felületi egyenletességre vonatkozó szabvány 3. táblázatának 5-7. sorai definiálják. Itt a síktól való eltérés maximális megengedett határértékei szerepelnek a különböző bázishosszak függvényében (ld. 9.1 ábra és 9.2 táblázat). A felületi egyenletesség megengedett 50 kn/m 2 betonnyomáshoz tartozó értékei a DIN szabvány 3. táblázat 6. sor szerint Ábra Erősen használt zsaluanyagok esetén a teherbírás csökkenése akár 20% is lehet. DIN18202 szabvány 3. táblázata tábl. oszlopok a m-ben megadott bázishosszon, az egyeneshez képest mért méreteltérések (mm-ben) tábl. sorok sz. példák 0,1 1* 4* 10* 15* táblázat kizsaluzott (javítás nélküli) nyers felületű falak és födém alsósíkok felületkész falak és födém alsó síkok pl. vakolt falak, burkolt falak, álmenyezetek mint a 6. sorban, de megemelt követelményszinttel * A 9.2 táblázatból a köztes értékek is meghatározhatók, a számolt értékek egész mm-re kerekítésével. A mérőlécet a felület kiemelkedő pontjaira helyezzük, és a felület egyenetlenségét a léchez képest legmélyebben fekvő pont távolsága jellemzi. A felületi egyenetlenséghez tartozó bázishosszat a léc felfekvési pontjainak távolsága adja. 9

10 Elemmagasságok / elemáttekintés Az itt részletezett UniVers falzsalurendszer elemmagasságai a járatos H20 fatartó hosszaknak megfelelően (bérelhetőség miatt) lettek kialakítva. Természetesen más köztes magasságok is kialakíthatók, valamint az adott projektnek megfelelően nagyobb falmagasságok is képezhetők. Ez a fatartók toldásával valósítható meg, illetve a zsaluhéj max. 10 cm-es szabad felállásával Ábra A megengedett legnagyobb frissbetonnyomás 60 kn/m 2. Adott betonozási sebesség mellett az átkötési helyek, az acél falhevederek, illetve H20- as fatartók sűrítésével, valamint erősebb átkötő rudak alkalmazásával a frissbetonnyomás felvétele akár 100 kn/m 2 -ig is lehetséges Ábra A zsalumagasítás H20 fatartó-toldó hevederrel összekapcsolt, egymásra helyezett zsaluelemekkel oldható meg (ld. 20.oldal). Az UniVers fatartós falzsalu típus-elemszélességei cm (10.2 ábra) cm (10.3 ábra) cm (10.4 ábra) Ábra Ábra 10

11 Nagytáblás elemek kapcsolása Az elemkapcsolatot a hevederösszekötő 100 és 4 db fémék biztosítja, mely egy oldható, húzás-nyomásbiztos kapcsolat, a falzsaluelemeket egymáshoz húzva, jól záró (tömített) illeszkedést eredményez Ábra Az ékek beütésével teherbíró elemkapcsolat jön létre. Megnevezés Cikkszám Ábra H peremszorító H Acél falheveder Acél falheveder Acél falheveder Hevederösszekötő Hevederösszekötő Hevederösszekötő Sarokheveder 60/ Sarokheveder H20/R Csuklós heveder 70/ Fémék Z (horganyzott) Lemezék Betétrögzítő Ábra 11

12 Falhosszkiegyenlítés A hevederösszekötő 165 a falzsaluzat hosszméretének a kívánt falhosszra történő kiegyenlítésére szolgál (a gyakorlatban a fix hosszúságú típuselemek ritkán adják ki az építendő fal hosszméretét). A pótsáv lehetséges mérete cm közötti. A 20 cm feletti sáv esetén pótlólagos átkötés szükséges Ábra A betétrögzítő elem és a lemezék segítségével a H20-as fatartó a hevederösszekötőhöz rögzíthető. A betétrögzítő lapján levő szeglyukakon (átm.: 6 mm) keresztül a H20- as fatartóhoz rögzíthető Ábra Megnevezés Cikkszám H peremszorító H Acél falheveder Acél falheveder Acél falheveder Hevederösszekötő Hevederösszekötő Hevederösszekötő Sarokheveder 60/ Sarokheveder H20/R Csuklós heveder 70/ Fémék Z (horganyzott) Lemezék Betétrögzítő

13 Belső sarok A sarokheveder H20/R24 lehetővé teszi egy belső sarok kialakítását normál (típus) elemek felhasználásával. Az acél falheveder és a sarokheveder H20/R24 közötti kapcsolatot a lemezékek biztosítják. A sarok kialakításában pótlólagosan H20-as fatartót kell alkalmazni, mely megtámasztja a méretre szabott zsaluhéj sávot Ábra Megjegyzés a sarokheveder H20/R24 beépítéséhez: a T-alakú sarokheveder rövidebbik (17,5 cm-es) szára az UniVers felhasználás esetén nézzen a belső sarok irányába. Megnevezés Cikkszám Hevederösszekötő Hevederösszekötő Hevederösszekötő Sarokheveder 60/ Sarokheveder H20/R Csuklós heveder 70/ Fémék Z (horg.) Sarokmerevítő támaszték

14 Külső sarok A külső sarok rendszermegoldása két normál (típus) elemmel képezhető: a pallóból készített fa támaszték megakadályozza az elemek nem kívánt elmozdulását a megfeszítés során. A külső sarokfeszítő ZL elemet fémékkel rögzítjük az acél falhevederhez. A külső sarok feszítése az acél falhevederhez képest 45, vagy annál kisebb szögben történhet Ábra Külső sarokfeszítő ZL működési tartomány Külső sarokfeszítő ZL terhelhetősége F meg. (kn) Megnevezés Cikkszám Külső sarokfeszítő ZL Fémék Z (horg.) Tányéros anya

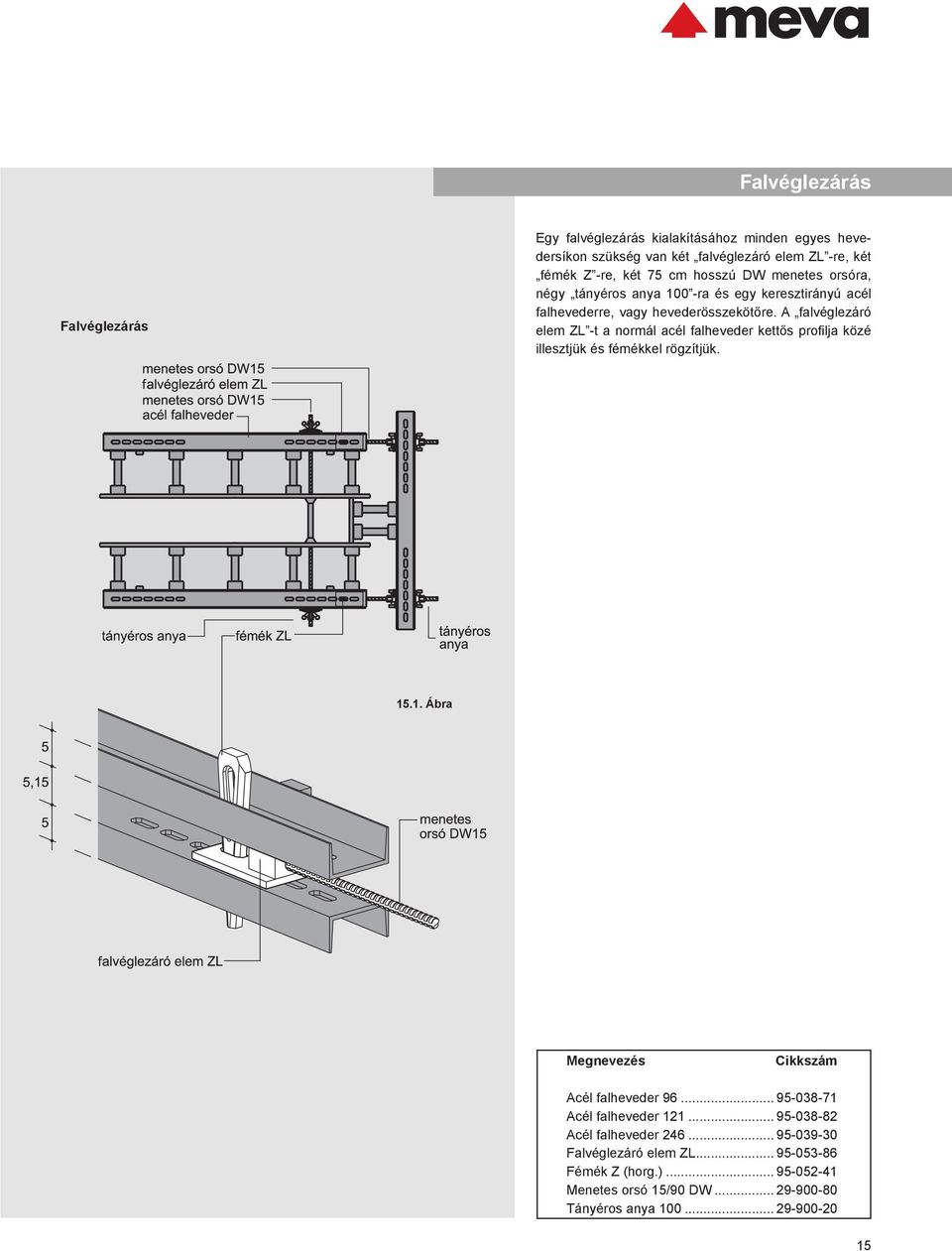

15 Falvéglezárás Falvéglezárás Egy falvéglezárás kialakításához minden egyes hevedersíkon szükség van két falvéglezáró elem ZL -re, két fémék Z -re, két 75 cm hosszú DW menetes orsóra, négy tányéros anya 100 -ra és egy keresztirányú acél falhevederre, vagy hevederösszekötőre. A falvéglezáró elem ZL -t a normál acél falheveder kettős profilja közé illesztjük és fémékkel rögzítjük Ábra Megnevezés Cikkszám Acél falheveder Acél falheveder Acél falheveder Falvéglezáró elem ZL Fémék Z (horg.) Menetes orsó 15/90 DW Tányéros anya

16 T-alakú falcsatlakozás A T-alakú falcsatlakozás normál (típus) elemekből és egy toldó sávból alakítható ki. A toldósáv egy hevederösszekötő 165 -nek támaszkodik. A belső oldali sarkok kialakítása a már ismertetett típusmegoldással egyező (normál elem és méretre szabott zsaluhéj sáv). Megnevezés Cikkszám Ábra Acél falheveder Acél falheveder Acél falheveder Hevederösszekötő Hevederösszekötő Hevederösszekötő Sarokheveder 60/ Sarokheveder H20/R Csuklós heveder 70/ Sarokmerevítő Fémék Z (horg.) Betétrögzítő R

17 Csuklós sarok Ábra Csuklós sarkok kialakítása az alábbi határok között lehetséges: acél falheveder terhelése p 100 kn/m: er 1,00 m acél falheveder terhelése p 145 kn/m: er 0,80 m (ahol er = menetes átkötő orsók egymástól mért vízszintes távolsága). Az ankererő (menetes orsóban ébredő húzóerő) DW15 : 90 kn, DW20 : 150 kn Megnevezés Cikkszám Hevederösszekötő Hevederösszekötő Hevederösszekötő Sarokheveder 60/ Sarokheveder H20/R Csuklós heveder 70/ Fém ék Z (horg.)

18 Zsaluzat kitámasztás A zsaluzatok pontos beállítására és megtámasztására szolgálnak az oldaltámaszok. Képesek a szélerőt nyomás-húzásbiztos módon felvenni és levezetni az aljzatra. A zsaluzat acél falhevederéhez fémékkel és oldaltámasz heveder-adapterrel csatlakoztathatók. Egyoldali falzsalu megtámasztás Amennyiben nincs lehetőség a fal kétoldali zsaluzására, akkor gondoskodni kell az egyik zsaluoldalra jutó teljes betonnyomás felvételéről, annak az aljzatra történő levezetéséről. MEVA STB 300 illetve STB 450-es támasztóbakjai biztonságosan oldják meg ezt a problémát. Minden esetben tervezést igényel. Megnevezés Cikkszám SRL támasztórudak Állítási tartomány Megengedett nyomóerő (kn) Megengedett húzóerő (kn) Támasztórúd SRL ,90-1, ,0 Súly (kg) Támasztórúd SRL ,20-2, ,5 R oldaltámaszok Ajánlott alkalmazási terület a zsalu alsó részének vízszintes irányú beállítására: oldaltámasz 250-hez összeszűkíthető aknazsaluzathoz Támasztórúd R ,35-2, ,0 - Támasztórúd R ,90-3, ,5 Támasztórúd R ,40-5, ,8 Támasztórúd R ,10-7,60 9,5 9,5 67,8 6,00 m-es falmagasság felett Triplex R680-6,40-7, ,0 Triplex R780-7,40-8, ,0 Triplex R880-8,40-9, ,0 Triplex R980-9,40-10, , Ábra az oldaltámasz 250 felső (meredekebb) támaszként 3,75 m-es falmagasságig falzsalukhoz 6,00 m-es falmagasságig falzsalukhoz 9,00 m-es falmagasságig falzsalukhoz, pillérekhez 18

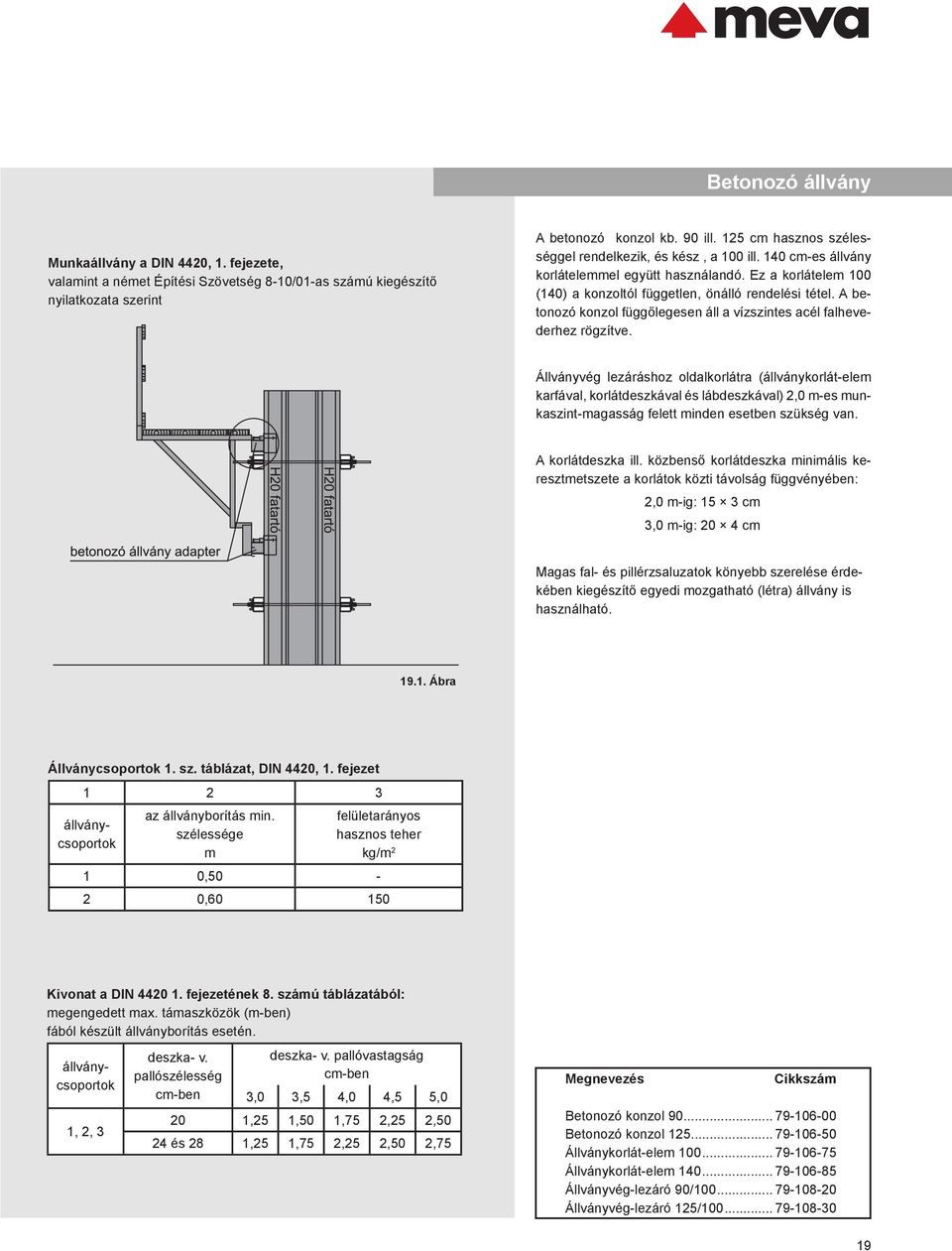

19 Betonozó állvány Munkaállvány a DIN 4420, 1. fejezete, valamint a német Építési Szövetség 8-10/01-as számú kiegészítő nyilatkozata szerint A betonozó konzol kb. 90 ill. 125 cm hasznos szélességgel rendelkezik, és kész, a 100 ill. 140 cm-es állvány korlátelemmel együtt használandó. Ez a korlátelem 100 (140) a konzoltól független, önálló rendelési tétel. A betonozó konzol függőlegesen áll a vízszintes acél falhevederhez rögzítve. Állványvég lezáráshoz oldalkorlátra (állványkorlát-elem karfával, korlátdeszkával és lábdeszkával) 2,0 m-es munkaszint-magasság felett minden esetben szükség van. A korlátdeszka ill. közbenső korlátdeszka minimális keresztmetszete a korlátok közti távolság függvényében: 2,0 m-ig: 15 3 cm 3,0 m-ig: 20 4 cm Magas fal- és pillérzsaluzatok könyebb szerelése érdekében kiegészítő egyedi mozgatható (létra) állvány is használható Ábra Állványcsoportok 1. sz. táblázat, DIN 4420, 1. fejezet az állványborítás min. szélessége m felületarányos hasznos teher kg/m 2 1 0,50-2 0, Kivonat a DIN fejezetének 8. számú táblázatából: megengedett max. támaszközök (m-ben) fából készült állványborítás esetén. állványcsoportok állványcsoportok 1, 2, 3 deszka- v. pallószélesség cm-ben deszka- v. pallóvastagság cm-ben 3,0 3,5 4,0 4,5 5,0 20 1,25 1,50 1,75 2,25 2,50 24 és 28 1,25 1,75 2,25 2,50 2,75 Megnevezés Cikkszám Betonozó konzol Betonozó konzol Állványkorlát-elem Állványkorlát-elem Állványvég-lezáró 90/ Állványvég-lezáró 125/

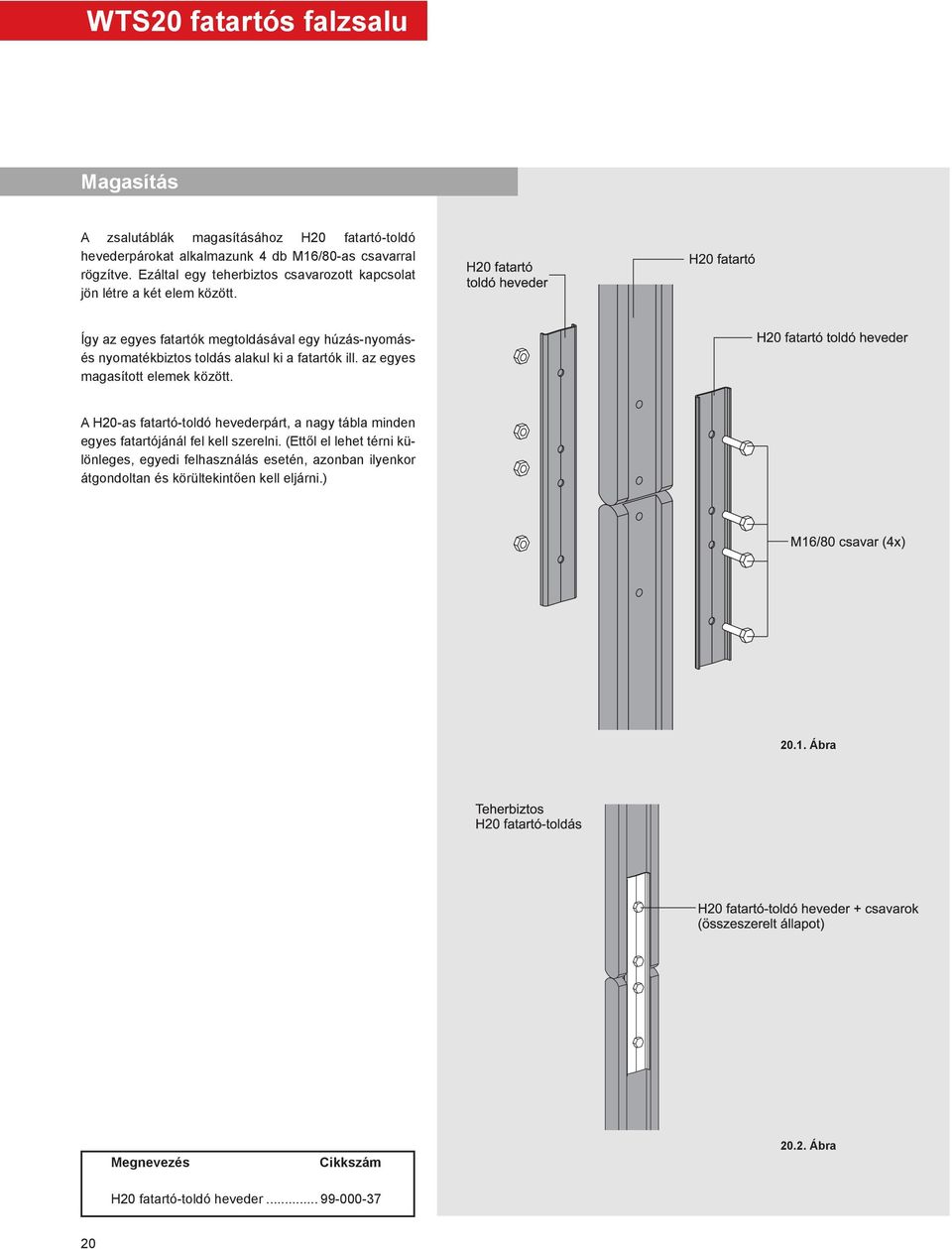

20 Magasítás A zsalutáblák magasításához H20 fatartó-toldó hevederpárokat alkalmazunk 4 db M16/80-as csavarral rögzítve. Ezáltal egy teherbiztos csavarozott kapcsolat jön létre a két elem között. Így az egyes fatartók megtoldásával egy húzás-nyomásés nyomatékbiztos toldás alakul ki a fatartók ill. az egyes magasított elemek között. A H20-as fatartó-toldó hevederpárt, a nagy tábla minden egyes fatartójánál fel kell szerelni. (Ettől el lehet térni különleges, egyedi felhasználás esetén, azonban ilyenkor átgondoltan és körültekintően kell eljárni.) Ábra Megnevezés Cikkszám Ábra H20 fatartó-toldó heveder

21 Emelőfül H20 A H20-as emelőfület a H20-as fatartók végeinek gerincéhez rögzítik a furatokon átvezetett rugós alátéttel biztosított csavarok felhasználásával. A H20-as emelőfül megengedett legnagyobb teherbírása: F=500 kg (5kN) fülenként. Egyedi sarok elemnél, nagyméretű elemnél, stb. a biztonságos emelés érdekében ellenőrizni kell az emelőfüleket, és azok rögzítését /próbaterhelés/ Ábra Az egyes emelőfülek között a darukötélágak ferdesége miatt keletkező vízszintes nyomóerő felvételére 5/20 cmes palló kitámasztást kell alkalmazni Ábra Megnevezés Cikkszám Emelőfül H

22 A zsaluzat szerelése és bontása Szerelési terv Annak érdekében, hogy az UniVers fatartós falzsalu gazdaságossága érvényesüljön, valamint hogy a teherbírása jól kihasználható legyen, célszerű a zsaluzatot előre megtervezni, az összeszerelést előkészíteni. Ezt követően kerül meghatározásra az optimális alkalmazásra kerülő anyagmennyiség általában napi zsaluforgatást feltételezve. Ehhez az alábbi alapadatokat kell figyelembe venni: - a zsaluzat súlya - a be- és kizsaluzási idő - áthelyezés (a nagy felületű elemek áthelyezése csökkenti a zsaluzási időt) - emelőeszköz kapacitása - célszerű ütemekre bontás a sarokelemek, valamint a vasalás stb. figyelembe vételével - a sikeres zsalutervezést követi az anyagkigyűjtés elkészítése. A zsaluzat fogadószintje A padozatnak tisztának, sík felületűnek és teherbírónak kell lennie, így tarthatók a rövid be-, illetve kizsaluzási időintervallumok. Bezsaluzás Munkavédelmi megfontolásból általában a külső oldali zsaluzatot állítják fel először. A kezdés valamelyik saroktól, ill. fix ponttól indul. A helyükre emelt elemeket (ld ábra) belülről, ill. kívülről azonnal rögzítik oldaltámaszok segítségével (húzás-nyomásbiztos beállító támaszok). A nagytáblás egységek előszerelésekor (sík, vízszintes területen) a beállító oldaltámaszokat és betonozó állványokat is előre felhelyezik. A készreszerelt zsaluelemek betonnal érintkező Alkus zsaluhéjas felületét MevaTrenn FT8- as zsaluleválasztó szerrel le kell permetezni. Zsalukitámasztás Valamennyi felállított zsaluelemet beállító oldaltámaszokkal elborulás ellen (szélteher, egyéb hatások) biztosítani kell. Az oldaltámaszok egymástól mért távolságát a felhasználási szituáció függvényében határozzuk meg, a 18. oldalon levő táblázat adatait felhasználva. Az oldaltámasz alsó végének a padlóhoz szilárdan kell kapcsolódnia. A talajhoz rögzítésnél 2 db talajszeget, a betonhoz rögzítésnél 2 db teherbíró dűbelt kell alkalmazni Ábra Ábra Alaprajz 22

23 A zsaluzat szerelése és bontása Ábra Munkaállvány A betonozó-, ill. munkaállvány alapjául a felakasztható betonozó konzol szolgál (23.1 ábra). A konzolok egymás közötti távolságát az állványt borító pallózat függvényében a DIN 4420 első fejezetének 8. táblázata határozza meg (ld. 19. oldal). A betonozó konzol és az állványborítás között szilárd kapcsolat alakítható ki. Az állványzat az állványborítással együtt csak akkor vehető használatba, ha a zsaluzatot oldaltámaszokkal biztosítottuk, valamint ha a másik zsaluoldal ankerrudakon keresztül az előző, kitámasztott oldalhoz összefeszítésre került. A falzsaluzat zárása A betonozási szint bemérését és feljelölését ill. az esetleges kirekesztések elhelyezését, valamint a vasszerelés elkészültét követően műanyag védőcsőbe helyezett Dywidag menetes orsókkal és csuklós tányéros anyákkal teherbíró átkötő kapcsolatot hozunk létre a két zsaluoldal között. Pillér zsaluzás A különböző keresztmetszetű pillérek esetén az adottméretre kialakított, méretezett pillérzsalu könnyen áthelyezhető a következő ütembe. Kizsaluzás A kizsaluzás kezdése általában a zsaluzat egyik végpontjánál vagy saroktól kezdve lehetséges. Rövid falszakaszok (<6 m) esetén a belső oldali zsaluzatnál a beszorulás/beékelődés veszélyének elkerülése érdekében egy kizsaluzó sávot kell betervezni-beépíteni (22.2 ábra). /Különös figyelemmel kell lenni a liftaknák belső zsaluzatának építésére és bonthatóságára./ vagy daru segítségével) elmozdítani. Daruval történő áthelyezés előtt a zsalut a betonfelületről le kell választani. Kézi munkavégzés esetén a munkaállványokat és oldaltámaszokat a kizsaluzás előtt le kell szerelni. A nagytáblás áthelyezés esetén a munkaállványokat és oldaltámaszokat a zsaluzati egységekkel együtt zsaluzzuk ki, és álló helyzetben megtisztítva, leolajozva a következő beépítési pozícióba helyezzük. Az utolsó kizsaluzás után az állványokat és oldaltámaszokat vízszintes helyzetbe fektetjük, és le- ill. szétszereljük, majd a tisztítást követően az elszállításhoz rakatokba rakjuk. Megjegyzések a zsalurendszerek építéséhez és bontásához A balesetvédelmi előírások, valamint a nagytáblásításra vonatkozó előírások betartása kötelező. Első lépésként a csuklós tányéros anyát és Dywidag menetes orsót az első zsalutábla átkötéseiből eltávolítjuk. A kitámasztás nélküli zsaluelemet elborulás ellen biztosítani kell, ill. azonnal kizsaluzni-eltávolítani. A zsaluelemeket (ill. a nagytáblásított egységeket) a kapcsoló ékek, hevederek eltávolítása után tudjuk a zsalutoldás vonalától (kézi erővel 23

24 A zsaluzat szerelése és bontása A MEVA raktárban az anyagokat típusonként targoncás rakodásra alkalmas rakatokban, a kisebb alkatrészeket kalodákban, vagy alkatrész konténerben tárolják. Az anyagkiadás és visszavétel is ilyen formában történik. Az anyaglisták alapján a ki- és beszállítások jól ütemezhetők. Szállításkor a megfelelő teherautó kiválasztásához figyelembe kell venni a zsalu súlyát, méretét. A MEVA telephelyről letisztított, kijavított, felújított zsaluanyag kerül kiadásra. A fatartós pillér- és falzsalunál amennyiben rétegelt fa zsaluhéj kerül felhasználásra, akkor ennek a cseréje a leggyakoribb.az Alcus műanyag zsaluhéj használata egyszerűbb, a hosszabb élettartama miatt gazdaságosabb. A zsalu élettartama növelhető a szakszerű munkahelyi karbantartással (tisztítás, olajozás) és a megfelelő tárolással. Bérlés A MEVA GmbH. Bérleti zsaluparkja több, mint m 2. Állandó ügyfeleink részére ez teszi lehetővé, hogy a nagyobb zsaluzási csúcsok lefedésére, bérparkunkból zsalueszközeinket igénybe vegyék. Új ügyfeleink megismerhetik egyéb zsalurendszereink előnyeit használat közben. MevaCAD több idő a kreatív megoldásokra A MevaCAD autocad programra épített, a gyakorlatban többszörösen kipróbált tervezési rendszer a kétdimenziós zsalutervezésre (saját fejlesztés 1987 óta). Ez a szoftver valamennyi ügyfelünk rendelkezésére áll, beleértve az oktató előadások és a hotline (forródrót) biztosítását. Ezáltal a zsalutervezés optimalizálható, ütemtervek, anyagkigyűjtések készíthetők. A program alternatív megoldások kidolgozására is képes. Az eredmény: kifinomult zsaluzási koncepció és időnyerés a kreatív megoldásokhoz. Tipos-Plus* gyorssá teszi Önt A Tipos-Plus számítógépes programmal automatikus zsalukiosztások készíthetők, melyek képesek adott készletet felhasználva tervezni. A gazdaságossága a zsaluanyag-felhasználás optimalizálásában, illetve a zsaluzási megoldások minőségében rejlik: - használata egyszerű, nem igényel CAD- illetve programozási ismereteket - optimalizálja a raktári és munkahelyi készleteket - gyakorlat által igazolt megoldásokat tartalmaz - egy rendszeren belül oldhatóak meg a fal-, födém- és munkaállvány tervezési feladatai. Zsaluzási tervek Tervező irodáinkban és a MEVA kirendeltségeken valamennyi munkaasztal számítógépes tervezőrendszerrel felszerelt. Teljesen mindegy, hogy egy zsaluterv Budapesten, Münchenben vagy a haiterbachi központban készül, a számítógép mindig segít szakembereinknek az optimális megoldás megtalálásában. Ez a gyakorlatban használható, jól áttekinthető zsalu- és ütemterveket jelent. A zsalukiosztási rajzhoz tartozó anyagkigyűjtés a bérleti lista alapja. Egyedi, különleges megoldások Amennyiben különleges feladatok megoldása válik szükségessé, mindig tudunk segíteni az adott feladathoz legyártott egyedi elemekkel, melyek a keretes zsaluelemekhez illeszthetők. A MEVÁ-nál külön részleg dolgozik az ilyen jellegű feladatok megoldásán. Statikai számítás egyoldali zsaluzat esetén Egyoldali zsaluzatoknál problémát jelent a betonnyomás erőinek megfelelő levezetése. Kérésre a MEVA ezekre az esetekre is elkészíti a statikai méretezést. * Tipos-Plus a Cimware GmbH & Co. KG. terméke 24
