KÕMÛVESSZERKEZETEK TERMINOLÓGIÁJA

Átírás

1 havi kiadás Tartalmazza a Sz. É évi május 1-i számában megjelent hibahelyesbítést MSZ Magyar Népköztársasági Országos Szabvány KÕMÛVESSZERKEZETEK TERMINOLÓGIÁJA G 00 E szabvány alkalmazása kötelezõ.* Az szabvány elõírásaitól azonban a szerzõdõ felek a rendelet 9. - a alapján a szerzõdés teljesítése (részteljesítése) elõtt kötött írásbeli megállapodás alapján eltérhetnek, feltéve, hogy az eltérés az élet, az egészség, a testi épség védelmét, a vagyonbiztonságot nem veszélyezteti, illetve a népgazdasági és a fogyasztói érdekeket nem sérti. A szabvány célja A szabvány célja a kõmûvesszerkezeteknél elõforduló fogalmak egységesítése és egyértelmû meghatározása. A használt, de nem kívánatos kifejezések a szabványos elnevezés után zárójelben szerepelnek. Általános fogalmak Kõmûvesszerkezetek fogalma alatt a következõ épületszerkezeteket értjük: 1. alapozások, 2. falszerkezetek, 3. boltövek, 4. boltozatok, 5. lépcsõk, 6. falfelületképzések, 7. aljzatok és burkolatok. 1. Alapozások Fagyhatár: az a mélység, ameddig a talaj átfagy Lépcsõs alap: lépcsõsen kiszélesített alaptest (1. ábra) 1. ábra Rézsûs alap: ferde oldalsíkokkal határolt alaptest (2. ábra) 2. ábra * Az állami szabványok hatályára vonatkozó szabályokat a szabványosításról szóló 19/1976. (VI. 12.) MT számú rendelet a tartalmazza. (A rendelet közzétéve a Szabványügyi Közlöny évi 12. számában is.) A KGST-szabványoknak és a magyar állami szabványoknak a külkereskedelemben való alkalmazását a külkereskedelmi miniszter és a Magyar Szabványügyi Hivatal elnöke együttesen szabályozza. A jóváhagyás ideje: június 24. A hatálybalépés idõpontja: május 1. (23 oldal)

2 MSZ Síkalap: amelynél a teherhordó altalaj egyszerû munkamódszerrel elérhetõ mélységben van Sávalap (szalag, végigfutó alap): végigfutó alaptest (3. ábra) 3. ábra Pontalap (szoliter-, pillér-, papucsalap): pillér vagy oszlop önálló alapja (4. ábra). 4. ábra Lemezalap (ellenfödémes alap): fordított födëmszerû alap (5. ábra) 5. ábra Mélyalap: amelynél a teherhordó altalaj csak különleges munkamódszerrel elérhetõ mélységben van Alappillér: nagyobb mélységig levezetett pontalap Kútalap: süllyesztett szerkezettel - kútkészítéshez hasonlóan - készülõ alap.

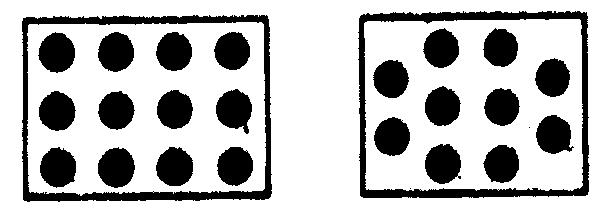

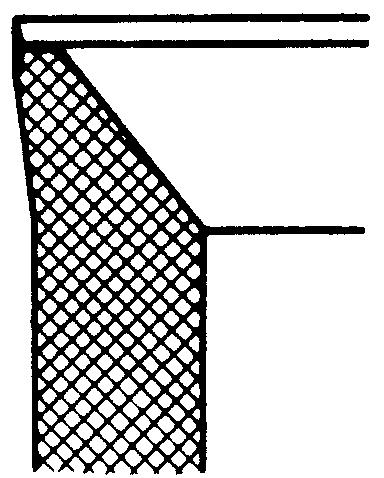

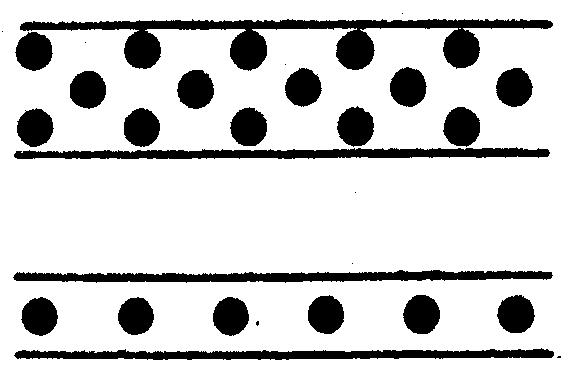

3 3 MSZ Vágóél: a kutak fala alatt alkalmazott, élben végzõdõ szerkezet, a süllyesztés elõsegítésére (6. ábra). 6. ábra Cölöpalap: veréssel, fúrással vagy egyéb eljárással elhelyezett, ill. készített cölöpökbõl álló mélyalap (7. ábra). 7. ábra Cölöpsáv: egymás mellett vagy több sorban végigmenõen alkalmazott cölöpök (8. ábra). 8. ábra Cölöpköteg: egymás mellett pontszerûen alkalmazott cölöpök (9. ábra). 9. ábra Álló cölöp (teherközvetítõ, támaszkodó cölöp): az épület súlyát túlnyomó részben közvetlenül a mélyen fekvõ teherhordó altalajnak adja át (10. ábra). 10. ábra Lebegõ cölöp (teherviselõ cölöp): az épület súlyát köpenysúrlódás útján adja át és nem éri el a teherhordó altalajt (11. ábra). 11. ábra

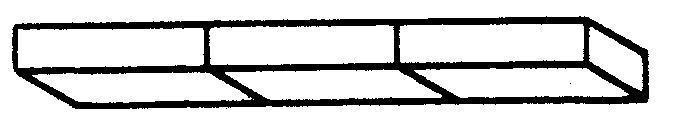

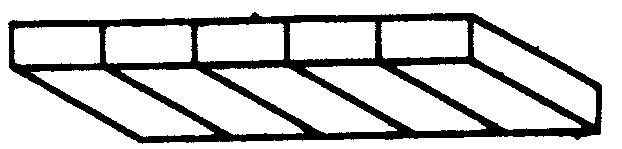

4 MSZ Falszerkezetek Elemekbõl épített fal: kész építõelemekbõl falazott fal Hézag: beépített építõelemek közötti közök Éltégla: a téglának hosszirányú vastagságán való elhelyezése, a fal síkjára párhuzamosan (12. ábra). 12. ábra Futótégla: a beépített fekvõtégla hosszoldala a fal síkjával párhuzamos Kötõtégla: a beépített fekvõtégla hosszoldala a fal síkjára merõleges Állótégla: a téglának szélességirányú vastagságán való elhelyezése a fal síkjával párhuzamosan (13. ábra). 13. ábra Éltéglasor: éltéglából falazott téglasor (14. ábra) Állótéglasor: állótéglából falazott téglasor Futósor: futótéglák egymásutánjából kialakított téglasor (15. ábra). 14. ábra 15. ábra Kötõsor: kötõtéglák egymásutánjából kialakított téglasor (16. ábra). 16. ábra Téglaréteg: a falazatnak egy téglasora Futóréteg: a falazat homloksíkján futósort mutató téglaréteg (17. ábra) Kötõréteg: a falazat homloksíkján kötõsort mutató téglaréteg (17. ábra). 17. ábra Lépcsõs csorbázat: a falépítés megszakítása lépcsõszerû falabbahagyással (18. ábra) Fogas csorbázat: a falépítés megszakítása fogazatszerû falabbahagyással (18. ábra). 18. ábra

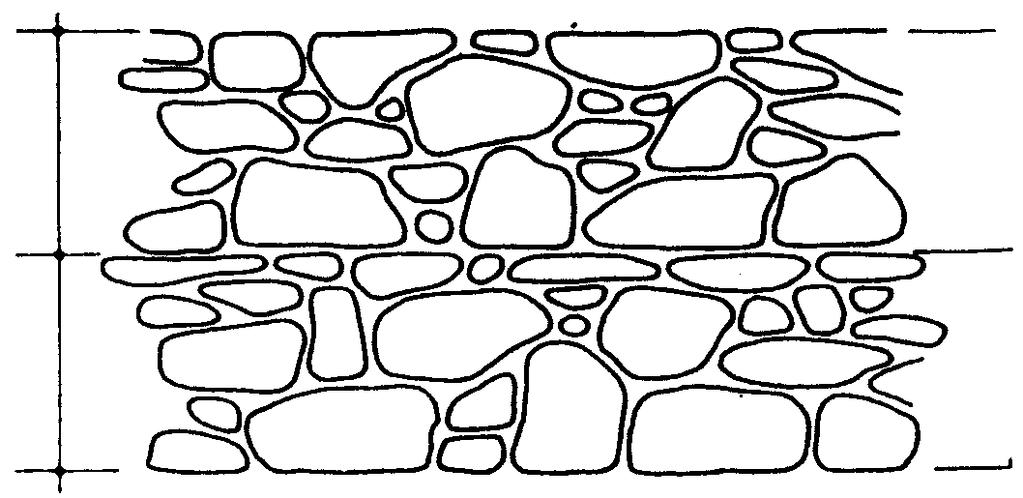

5 5 MSZ Közönséges terméskõ fal: szabálytalan kõdarabokból némi idomítással kötésben épített fal (19. ábra). 19. ábra Terméskõ fal kiegyenlítõ rétegekkel: közönséges terméskõ fal bizonyos magasságokban átvezetett vízszintes hézagokkal (20. ábra). 20. ábra Sokszögû terméskõ fal: sokszögalakú hézagrajzot adó fal, nagyolt kövekbõl (21. ábra). 21. ábra Réteges terméskõ fal: rétegesen hasadó kövekbõl vízszintes fekvõ hézagokkal, változó rétegmagassággal épített fal, de szabálytalan álló hézagokkal (22. ábra). 22. ábra Szabályos váltósoros kõfal: derékszögû hasáb alakú, változó nagyságú nagyolt kõdarabokból kõmûves által falazott fal, végigfutó vízszintes hézagok nélkül (23. ábra). 23. ábra

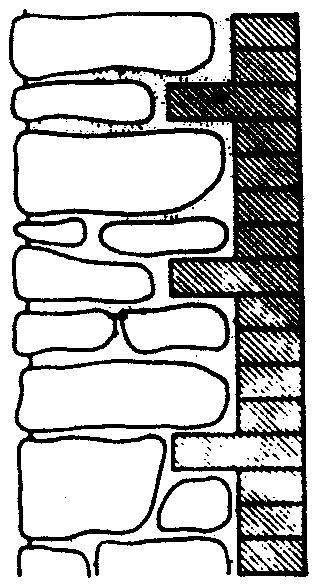

6 MSZ Szabályos soros kõfal: derékszögû hasáb alakú, változó hosszúságú nagyolt kõdarabokból egyenlõ vagy különbözõ rétegmagasságokkal, kõmûves által falazott fal, végigfutó vízszintes hézagokkal, (24. ábra). 24. ábra Szabályos kõfal: bányában nagyolással elõállított egyforma kõhasábokból kõmûves által falazott fal (25. ábra). 25. ábra Bélésfal:* természetes kõfalak belsõ felülete mögé épített tégla- vagy más anyagú fal (26. ábra). 26. ábra Vegyesfal: kõ-, tégla-, vagy egyéb anyagok együttes alkalmazásával készített fal Monolitfal: helyszínen öntött, csömöszölt vagy más eljárással nem építõelemekbõl készített fal Falvég: a falazatnak sík vagy más felületekkel határolt vége (27. ábra). * Lásd még az MNOSZ Földmunkák terminológiájában szereplõ» Bélésfalat «is. 27. ábra

7 7 MSZ Falsarok: szögben csatlakozó két fal találkozásánál kialakuló faltest (28. ábra). 28. ábra Falsáv (lizéna): a fal síkjából kismértékben elõálló függõleges faltest (29. ábra). 29. ábra Falfülke: a fal síkja mögött kialakított, áthidalással lezárt nagyobb méretû mélyedés (30. ábra). 30. ábra Faltükör: a fal síkja mögött kialakított, áthidaló szerkezet nélküli kisebb mértékû mélyedés (31. ábra). 31. ábra Falnyílás: a falazat teljes vastagságában áttört nyílás Szemöldök (süveg): a falnyílás felsõ, lezáró falszerkezete Ablakmellvéd (parapet, könyöklõfal): a padlóvonaltól a falnyílás (ablaknyílás) alsó lezárásáig terjedõ falrész Mellvédfal (könyöklõfal): erkély-, lépcsõ-, és teraszelzáró falszerkezet Könyöklõ: ablakmellvéd és mellvédfal felsõ vízszintes lezárása.

8 MSZ Káva: a falnyílást határoló síkokból elõálló és a nyílászáró-szerkezet elhelyezésére szolgáló falvég (32. ábra) Kávasík: a kávának a belsõ falfelülettel párhuzamos belsõ síkja (32. ábra) Nyílásméret (kõméret): a kávák közötti vízszintes és az ablakmellvéd, ill. padló vonal és a szemöldök közötti függõleges méret (32. ábra) Fülkeméret: a falnyílásnak a belsõ falsíkon mért vízszintes, ill. függõleges mérete (32. ábra) Mellvédfülke: a falnyílásnak az ablakmellvéd és a belsõ falsík közötti része (32. ábra) Pillér: háromszoros falvastagságnál rövidebb falszakasz (33. ábra) Oszlop: olyan pillér, amely íves (kör-, ellipszis-) vagy sokszögalaprajzú (34. ábra). 34. ábra Teherhordó fal (szerkezeti fal): önsúlyán kívül más terhet is hordó fal Külsõ fõfal (homlokzati fal): épületet határoló, födémet és egyéb terhet hordó fal (35. ábra) Belsõ fõfal: az épületben levõ teherhordó fal (35. ábra) Terheletlen fal: csak saját súlyát hordó fal (35. ábra) Határfal: épületet a szomszéd telekhatár felõl határoló fal (35. ábra) Zárófal: külsõ és belsõ fõfalat összekötõ, nem a szomszédos telekhatáron álló fal (35. ábra).

9 9 MSZ Tûzfal: a padlásteret tûzrendészetileg megosztó vagy lezáró fal Térdfal: padlástéri felfalazás süllyesztett tetõszéknél Vázkiköltõ fal: teherhordó szerkezetek közötti fal (36. ábra). 36. ábra Válaszfal: belsõ tereket elválasztó nem szerkezeti fal Könnyû válaszfal: m 2 súlya 150 kg vagy ennél kevesebb Nehéz válaszfal: m 2 súlya 150 kg-nál több Önhordó válaszfal: súlyát közvetlenül teherhordó falnak adja át Födémet terhelõ (nem önhordó) válaszfal: súlyát a födémnek adja át Éltégla-válaszfal: élére állított falazótéglából készült fal (37. ábra) Z-fal (Katonafal): élére állított falazó téglából»z«kötésben készült fal (38. ábra) Lap-válaszfal: bármilyen anyagú válaszfallapokból épült fal Rabic-válaszfal: cementhabarcs- vagy gipszrabic-habarcsanyagból helyszínen, rabichálóbetéttel készült fal.

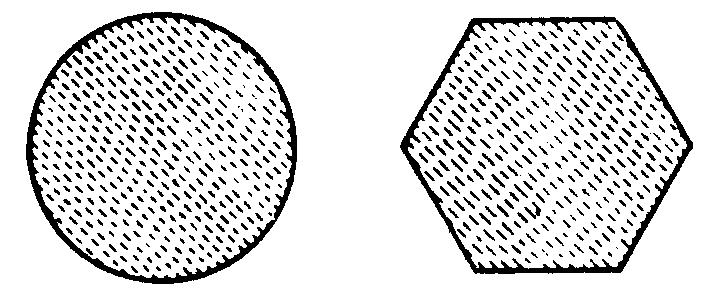

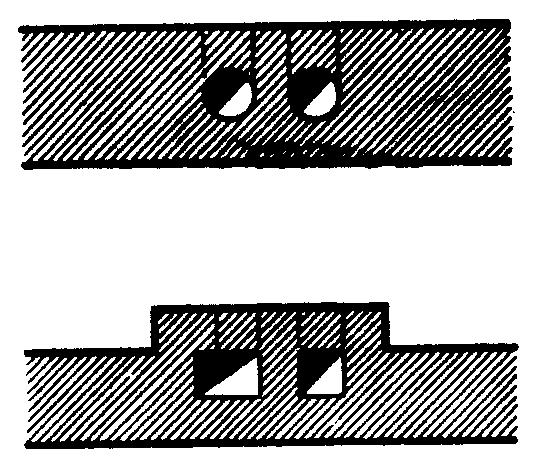

10 MSZ Kötényfal: nyílászáró szerkezetbõl lelógó, nem teherhordó falrész Füstcsatorna: a falban lévõ négyszög-, vagy kör keresztmetszetû füstelvezetõ-csatorna (39. ábra). 39. ábra Füstsíp: tüzelõberendezések csõbetorkolása a füstcsatornába Koromzsák: a füstcsatorna koromzsákajtó alatti része (42. ábra) Kéményfal: a füstcsatornákat magában foglaló falszakasz (40. ábra). 40. ábra Kéménypillér: a füstcsatornák elhelyezésére szolgáló falpillér (41. ábra). 41. ábra Füstcsatorna elhúzás: a füstcsatorna függõlegestõl eltérõ vezetése (42. ábra). 42. ábra

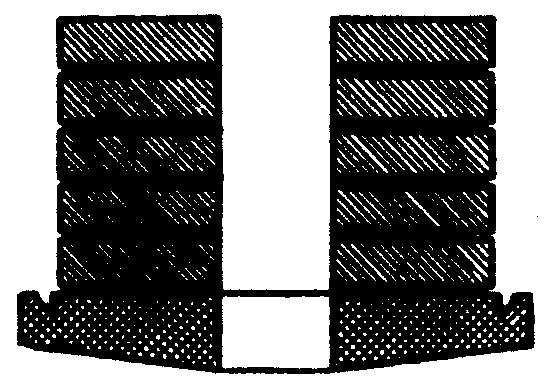

11 11 MSZ Kéményfej: a kéményfal vagy kéménypillér tetõn kívüli része (43. ábra) Kéményfedkõ: a kéményfej befejezõ része (44. ábra). 44. ábra Kéménytoldó: a kéményfejben alkalmazott huzatfokozó szerkezet (45. ábra). 45. ábra Gyûjtõkémény (termoforkémény): több emelet tûzelõszerkezetének bekötésére szolgáló egyfüstcsatornás kémény (46. ábra) Rókatorok: kazán és kémény közötti füstcsatorna Horony: a falszerkezetekben kihagyott, vagy kivésett hosszirányú vájat. 46. ábra Faék (tipli, facsomag): falszerkezetekben elõre elhelyezett, különbözõ tárgyak felerõsítésére szolgáló fabetét.

12 MSZ Boltövek Boltöv: falazott nyílásáthidaló szerkezet egyenes vagy íves alakkal Nyílásköz: az áthidalt nyílás szélessége (47. ábra) Gyámfal: a boltöv támaszkodására és az oldalnyomás felvételére szolgál (47. ábra) Vonórúd (vonóvas): a boltozat oldalnyomásának felvételére szolgál Boltövváll: a boltöv felfekvési helye Vállkõ: kõbõl kialakított boltövváll (47. ábra) Extrados (boltövhát): a boltöv felsõ felülete (47. ábra) Intrados: a boltöv alsó felülete (47. ábra) Kezdõvonal: az intrados és a gyámfal találkozási vonala (47. ábra) Vállvonal: a boltöv felfekvési vonala (47., 48. ábra) Boltövvastagság: a boltöv sugárirányában mért vastagsága (47. ábra) Záradék: a boltöv legfelsõ része: Záradékkõ (zárókõ): záradékban lévõ holtöv elem (47. ábra) Záradéklap: az extrados és intrados záradékán átmenõ függõleges síklap Záradékvastagság: a záradéklap magasságával azonos. 4. Boltozatok Homlokív: a boltozat és a homloksík metszete (48. ábra) Alapvonal: a két vállvonalat a homlokzat síkjában köti össze Ívmagasság: az alapvonaltól az intrados legfelsõ pontjáig mért távolság a homlokív síkjában (47. ábra) Boltozat: íves felületû térlefedõszerkezet Boltozatív: a boltozat és a tengelyére merõleges sík metszete, a boltozat alakjára jellemzõ görbe Dongaboltozat: hengerfelületû boltozat (48. ábra). 48. ábra Boltsüveg: homlokíves hengernegyed (49. ábra) Vaknegyed: vállvonalas hengernegyed (49. ábra). 49. ábra

13 13 MSZ Fiókboltozat: a boltozatot áttörõ kisebb boltozat (50. ábra) Záradékpont: szomszédos boltsüvegek, ill. vaknegyedek átlósirányú ívvonalainak metszéspontja Gerincvonal: szomszédos boltsüvegek, ill. vaknegyedek átlósirányú ívvonala Borda: a gerincvonalon kiképzett teherhordó-szerkezet Boltozathéj: a boltozatnak két vagy több vállvonal közötti része Poroszsüvegboltozat: kis nyílásközû, lapos ívû dongaboltozat (51., 52. ábra). 51. ábra 52. ábra Erõsítõ ív: a boltozatot erõsítõ be-épített boltöv (53. ábra) Hátfalazat: a boltvállat leterhelõ felfalazás (53. ábra). 53. ábra

14 MSZ Kolostorboltozat: vaknegyedekbõl készült boltozat (54. ábra) Teknõboltozat: vaknegyedekkel lezárt dongaboltozat (55. ábra). 55. ábra Tükörboltozat: vízszintes síkkal lemetszett teknõboltozat Római keresztboltozat: vízszintes záradékvonalú boltsüvegekbõl készült boltozat (56. ábra). 56. ábra Román keresztboltozat: záradékpont felé emelkedõ záradékvonalú, boltsüvegekbõl készült boltozat Kupolaboltozat: kör- vagy ellipszisalaprajzú félgömb- vagy gömbszeletalakú boltozat (57. ábra). 57. ábra Cseh boltozat: olyan függõleges síkokkal metszett kupolaboltozat, amelynek sarkai az alapkörön vagy ellipszisen feküsznek (58. ábra). 58. ábra

15 15 MSZ Csehsüveg-boltozat: abban különbözik a cseh boltozattól, hogy a metszõ függõleges síkok sarkai az alapkörön vagy ellipszisen belül feküsznek (59. ábra). 59. ábra Csegely: olyan gömbháromszög, amely a cseh, vagy csehsüveg-boltozatnak a homlokív záradékmagasságában vízszintes síkkal történõ metszése által keletkezik (60. ábra) Csegelyes kupola: csegelyekbõl és rájuk helyezett kupolából összetett boltozat (60. ábra). 60. ábra Csegelyes kupola dobbal: csegelyekbõl, kupolából és közéjük iktatott hengerbõl (tambur) összetett boltozat (61. ábra) Lámpás: kupolára helyezett kisebb henger (61. ábra). 61. ábra 5. Lépcsõk Lépcsõ: függõleges és vízszintes síkokból kialakított szerkezet, mely különbözõ szintek közötti közlekedésre szolgál Lépcsõfok: egy lépéshossznak megfelelõ lépcsõelem (62. ábra) Járólap: a lépcsõfok vízszintes, felülrõl látható része (62. ábra) Homloklap: a lépcsõfok elõlrõl látható része (62. ábra). 62. ábra

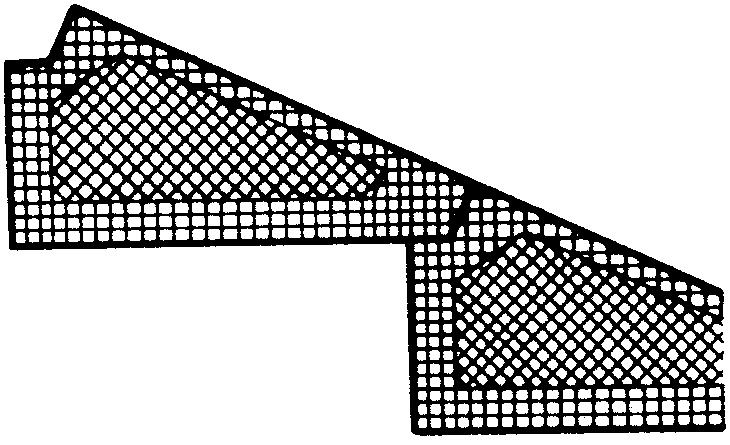

16 MSZ Alsófelület: a lépcsõfok alulról látható része (64. ábra) Lépcsõfej: a lépcsõfok két vége Tiszta fej: elhelyezés után látható megdolgozott lépcsõfej Nyers fej: befalazásra kerülõ lépcsõfej Járóél: a járólap és a homloklap metszési vonala Éltagozat (profil): a homloklap tagozata Egyszerû tagozat: végigfutó éltagozat Visszavágott tagozat: az éltagozat nem fut végig a homloksíkon Visszaforduló tagozat: a homloklap egyik vagy mindkét végén a lépcsõfejre vízszintesen ráforduló tagozat Tükörtagozat: a homloklap egyik vagy mindkét végén függõleges visszaforduló tagozat Támhorony: a homloksík alsó támaszkodó szélén végigfutó horony (63. ábra) Hordtagozat: a lépcsõfoknak a támhoronyba illeszkedõ hosszirányú része (63. ábra) Tömblépcsõfok: négyszögkeresztmetszetû lépcsõfok (64. ábra). 64. ábra Éklépcsõfok: a lépcsõfok keresztmetszete ékalakú (65. ábra) Húzott fok (trapéz alaprajzú fok): változó keresztmetszetû lépcsõfok Lépcsõtag: a lépcsõfok pihenõk közötti megszakítás nélküli sora Járóvonal: a közlekedés irányának megfelelõ szerkesztési vonal Lépcsõkar: egyirányú egy vagy több lépcsõtag Egyenes lépcsõkar: egyenes járóvonalú lépcsõkar. 65. ábra

17 17 MSZ Íves lépcsõkar: íves járóvonalú lépcsõkar (66. ábra). 66. ábra Vegyes lépcsõkar: egyenes és íves szakaszokból álló lépcsõkar (67. ábra). 67. ábra Pihenõ: a lépcsõtaghoz közvetlenül csatlakozó vízszintes lépcsõelem (68. ábra) Szegélyfok: a pihenõt szegélyezõ lépcsõelem (68. ábra) Induló-szegély (belépõ-, kezdõ-): a pihenõ síkjában lévõ lépcsõelem, melyre az indulókar támaszkodik (68. ábra) Indulófok: a lépcsõtag elsõ (legalsó) foka (68. ábra) Érkezõ szegélyfok: a lépcsõtag legfelsõ lépcsõfoka (68. ábra).

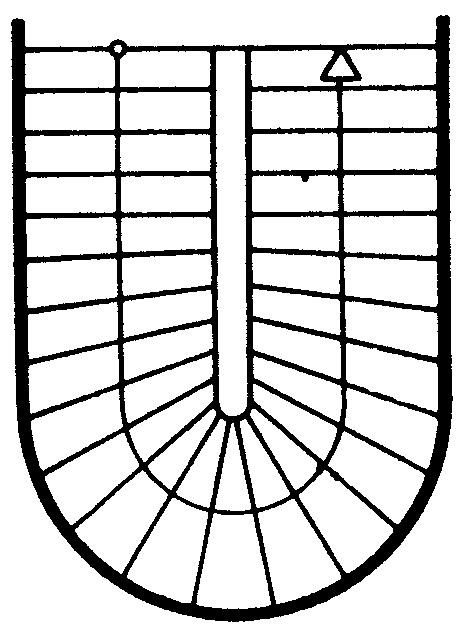

18 MSZ Orsótér: lépcsõkarok, illetve pihenõk által közbezárt tér (69. ábra). 69. ábra Orsófal: a lépcsõkar orsótér felõli gyámolítására szolgáló tömör- vagy áttört fal Orsószegély: az orsótér mellett a pihenõ elhatárolása Gyámolító gerenda: a lépcsõfokokat tartó szerkezet Szegélygerenda: olyan gerenda, amely az orsótér vagy a fal mentén helyezkedik el (71. ábra) Lebegõ (konzolos) lépcsõ: a körítõ falba egyik oldalon konzolosan befalazott lépcsõfokokból álló szerkezet (70. ábra). 70. ábra Gyámolított (alátámasztott) lépcsõ: mindkét végükön vagy egész hosszukban teherhordószerkezettel alátámasztott lépcsõfokokból álló szerkezet (71. ábra). 71. ábra Csigalépcsõ: kis orsóterû lépcsõszerkezet (72. ábra). 72. ábra

19 19 MSZ Külsõ lépcsõ: az épületen kívül, de azzal kapcsolatban épített lépcsõ Tereplépcsõ: a szabadban különállóan épített lépcsõ Elõlépcsõ: a terep és az épület bejárata közötti szintkülönbség leküzdésére szolgáló lépcsõ (73. ábra) Lépcsõmû: szabadban létesített lépcsõépítmény Vakolat: falfelületre felhordott vakolóhabarcs. 6. Falfelületképzések Nemes vakolat: a habarcs adalék- és kötõanyaga (kvarc, csillám, hidraulikus mész stb.), elõírt színezéssel és keverési arányban készül Nádas vakolat (nádvakolat, stukatúr): nádszövet-betétes vakolat Rabichálós vakolat: rabichálóbetétes vakolat Habarcsolás (pacsekolás): meszelõvel felhordott híghabarcs-rétegû felület Bedörzsölés: a fal hézagainak híghabarccsal való bedörzsölésével képzett felület Durván vakolás: felcsapott és léccel lehúzott vakolatból kiképzett felület (74., 75. ábra). 74. ábra 75. ábra

20 MSZ Alapvakolat: többrétegû vakolatnál a falra közvetlenül felhordott habarcsréteg Simavakolás: habarcsból léc és simító segítségével kiképzett felület Fröcskölés: seprõvel felcsapott habarcsból kiképzett érdes felület (76. ábra). 76. ábra Kanálhátvakolás: a kanál hátlapjával nagyjából egyengetett vakolt felület (77. ábra). 77. ábra Cuppantottvakolás: friss vakolatról a simító elrántásával kiképzett rücskös felület Csurgatottvakolás: lécrõl a falra folyó híghabarcsból keletkezett függõleges vonalkázású felület (78. ábra). 78. ábra Dörzsöltvakolás: simításkor az adalékanyag nagyobb szemcséinek elmozdulása által keletkezett mélyített vonalkázású felület (79., 80. ábra). 79. ábra 80. ábra

21 21 MSZ Érdesített vakolás (citling): elsimított és kissé megszikkadt vakolatnak különbözõ eszközökkel (pl. fogas acéllemez, szögeskefe stb.) kapart felülete (81. ábra). 81. ábra Simított cementvakolás: cementhabarcsból fa-, vagy vassimítóval készített egy-, vagy kétrétegû sima vakolat Gipszvakolás: gipszhabarcsból készített egy-, vagy kétrétegû sima vakolat Fehérmunka (stukkó): esztétikailag igényesebb belsõ terek gipszhabarcsból készített felületképzése Homlokzat: az épület külsõ kialakított falfelülete Nyerstéglahomlokzat: téglából kialakított, vakolás vagy burkolás nélküli homlokzat Vakolt homlokzat: többrétegû vakolatból kialakított homlokzat Burkolt homlokzat (téglaburkolat, kõburkolat stb.): burkolóelemekbõl kialakított homlokzat. 7. Aljzatok és burkolatok 7.1. Aljzatbeton: burkolat vagy szigetelés alá kerülõ betonréteg Cementsimítás: az aljzatbeton cementhabarccsal készülõ simított burkolata Bazaltbetonburkolat: bazaltzuzalék-adalékanyagból készülõ betonburkolat Vasszilikátbetonburkolat (acél betonburkolat): vasszilikát-adalékanyagból készülõ betonburkolat Téglapadló (téglapadozat): lapjára fektetett vagy élére állított közönséges vagy különleges téglából készülõ padló. Betûrendes tárgymutató a oldalon.

22 MSZ Tárgy BETÛRENDES TÁRGYMUTATÓ Tárgy Szakaszszám Szakaszszám Ablakmellvéd 2.33 Füstcsatornaelhúzás 2.67 Acélbetonburkolat 7.4 Füstsíp 2.63 Alappillér 1.09 Gerincvonal 4.11 Alapvakolat 6.08 Gipszvakolás 6.17 Alapvonal 4.02 Gyámfal 3.03 Alátámasztó lépcsõ 5.37 Gyámolító gerenda 5.34 Aljzatbeton 7.1 Gyámolított lépcsõ 5.37 Alsófelület 5.05 Gyüjtõkémény 2.71 Állócölöp 1.15 Habarcsolás 6.05 Állótégla 2.06 Határfal 2.47 Állótéglasor 2.08 Hátfalazat 4.16 Bazaltbetonburkolat 7.3 Hézag 2.02 Bedörzsölés 6.06 Homlokív 4.01 Belépõszegély 5.28 Homloklap 5.04 Belsõ fõfal 2.45 Homlokzat 6.19 Bélésfal 2.23 Homlokzati fal 2.44 Boltozat 4.04 Hordtagozat 5.16 Boltozathéj 4.13 Horony 2.73 Boltozatív 4.05 Húzott fok 5.19 Boltöv 3.01 Induló fok 5.29 Boltövhát 3.07 Indulószegély 5.28 Boltövvastagság 3.11 Intrados 3.08 Boltövváll 3.05 Íves lépcsõkar 5.24 Boltsüveg 4.07 Ívmagasság 4.03 Borda 4.12 Járóél 5.09 Burkolathomlokzat 6.22 Járólap 5.03 Cementsimítás 7.2 Járóvonal 5.21 Citling 6.15 Kanálhátvakolás 6.11 Cölöpalap 1.12 Katonafal 2.58 Cölöpköteg 1.14 Káva 2.36 Cölöpsáv 1.13 Kávasík 2.37 Cuppantottvakolás 6.12 Kezdõszegély 5.28 Csegely 4.25 Kezdõvonal 3.09 Csegelyes kupola 4.26 Kéményfal 2.65 Csegelyes kupola, dobbal 4.27 Kéményfedkõ 2.69 Cseh-boltozat 4.23 Kéményfej 2.68 Csehsüveg-boltozat 4.24 Kéménypillér 2.66 Csigalépcsõ 5.38 Kéménytoldó 2.70 Csurgatott vakolás 6.13 Kolostorboltozat 4.17 Dongaboltozat 4.06 Konzolos lépcsõ 5.36 Dörzsöltvakolás 6.14 Koromzsák 2.64 Durvánvakolás 6.07 Kõburkolat 6.22 Egyenes lépcsõkar 5.23 Kõméret 2.38 Egyszerû tagozat 5.11 Könnyû válaszfal 2.53 Elemekbõl épített fal 2.01 Könyöklõ 2.35 Ellenfödémes alap 1.07 Könyöklõfal 2.33 Elõlépcsõ 5.41 Könyöklõfal 2.34 Erõsítõív 4.15 Kötényfal 2.61 Extrados 3.07 Kötõréteg 2.13 Éklépcsõfok 5.18 Kötõsor 2.10 Éltagozat 5.10 Kötõtégla 2.05 Éltégla 2.03 Közönséges terméskõfal 2.16 Éltéglasor 2.07 Kupolaboltozat 4.22 Éltéglaválaszfal 2.57 Kútalap 1.10 Érdesítettvakolás 6.15 Külsõ fõfal 2.44 Érkezõ szegélyfok 5.30 Külsõ lépcsõ 5.39 Facsomag 2.74 Lap-válaszfal 2.59 Faék 2.74 Lámpás 4.28 Fagyhatár 1.01 Lebegõ cölöp 1.16 Falfülke 2.29 Lebegõ lépcsõ 5.36 Falnyílás 2.31 Lemezalap 1.16 Falsarok 2.27 Lépcsõ 5.01 Falsáv 2.28 Lépcsõfej 5.06 Faltükör 2.30 Lépcsõfok 5.02 Falvég 2.26 Lépcsõkar 5.22 Fehérmunka 6.18 Lépcsõmû 5.42 Fiókboltozat 4.09 Lépcsõs alap 1.02 Fogas csorbázat 2.15 Lépcsõs csorbázat 2.14 Födémet terhelõ válaszfal 2.56 Lépcsõtag 5.20 Fröcskölés 6.10 Lizéna 2.28 Futóréteg 2.12 Mellvédfal 2.34 Futósor 2.09 Mellvédfülke 2.40 Futótégla 2.04 Mélyalap 1.08 Fülkeméret 2.39 Monolitfal 2.25 Füstcsatorna 2.62 Nádas vakolat 6.03

23 23 MSZ Tárgy Tárgy Szakaszszám Szakaszszám Nádvakolat 6.03 Támaszkodó cölöp 1.15 Nehéz válaszfal 2.54 Támhorony 5.15 Nemes vakolat 6.02 Teherhordófal 2.43 Nem önhordó válaszfal 2.56 Teherközvetítõ cölöp 1.15 Nyers fej 5.08 Teherviselõ cölöp 1.16 Nyerstéglahomlokzat 6.20 Teknõboltozat 4.18 Nyílásköz 3.02 Tereplépcsõ 5.40 Nyílásméret 2.38 Terheletlen fal 2.46 Orsófal 5.32 Terméskõfal, kiegyenlítõ rétegekkel 2.17 Orsószegély 5.33 Termoforkémény 2.71 Orsótér 5.31 Téglaburkolat 6.22 Oszlop 2.42 Téglapadló 7.5 Önhordó válaszfal 2.55 Téglapadozat 7.5 Pacsekolás 6.05 Téglaréteg 2.11 Papucsalap 1.06 Térdfal 2.50 Parapet 2.33 Tipli 2.74 Pihenõ 5.26 Tiszta fej 5.07 Pillér 2.41 Tömblépcsõfok 5.17 Pilléralap 1.06 Trapézalaprajzú fok 5.19 Pontalap 1.06 Tükörboltozat 4.19 Poroszsüvegboltozat 4.14 Tükörtagozat 5.14 Profil 5.10 Tûzfal 2.49 Rabichálós vakolat 6.04 Vaknegyed 4.08 Rabic-válaszfal 2.60 Vakolat 6.01 Réteges terméskõfal 2.19 Vakolt homlokzat 6.21 Rézsûs alap 1.03 Vasszilikátbetonburkolat 7.4 Rókatorok 2.72 Vágóél 1.11 Római keresztboltozat 4.20 Válaszfal 2.52 Román keresztboltozat 4.21 Vállkõ 3.06 Sávalap 1.05 Vállvonal 3.10 Síkalap 1.04 Vázkitöltõfal 2.51 Simánvakolás 6.09 Vegyesfal 2.24 Simított cementvakolás 6.16 Vegyes lépcsõkar 5.25 Sokszögû terméskõfal 2.18 Végigfutó alap 1.05 Stukatur 6.03 Visszaforduló tagozat 5.13 Stukkó 6.18 Visszavágott tagozat 5.12 Süveg 2.32 Vonórúd 3.04 Szabályos kõfal 2.22 Vonóvas 3.04 Szabályos soros kõfal 2.21 Záradék 3.12 Szabályos váltósoros kõfal 2.20 Záradékkõ 3.13 Szalagalap 1.05 Záradéklap 3.14 Szegélyfok 5.27 Záradékpont 4.10 Szegélygerenda 5.35 Záradékvastagság 3.15 Szemöldök 2.32 Zárófal 2.48 Szerkezeti fal 2.43 Zárókõ 3.13 Szoliteralap 1.06 Z-fal 2.58 A szabvány alkalmazása elõtt gyõzõdjön meg arról, hogy nem jelent-e meg módosítása, kiegészítése, helyesbítése, illetve hatálytalanítása, mert a szabványt a kibocsátója a mûszaki haladásnak megfelelõen idõnként átdolgozza. A szabvány érvényességében beálló minden változást a Magyar Szabványügyi Hivatal a Szabványügyi Közlönyben hirdet meg; beszerezhetõ a Posta Központi Hírlapirodánál. A gyakorlati tapasztalatok alapján ajánlatosnak látszó helyesbítõ, módosító indítványokat, észrevételeket megfelelõ indoklással a Magyar Szabványügyi Hivatalhoz, Budapest, IX., Üllõi út 25. (levélcím: Budapest, Pf ) lehet benyújtani. A szabvány beszerezhetõ a Szabványboltban, Budapest, VIII., Üllõi út 24. (levélcím: Budapest, Pf ). F.k.: az MSZH Kiadói Fõosztály vezetõje /2, 100 pld. MSZH Nyomda, Budapest F.v.: Nagy László
