3 Tartalomjegyzék A csomag tartalma / Alkatrészek megnevezése...5 Általános tudnivalók... 7 Olvassa el és őrizze meg a használati útmutatót...7 Jelmagyarázat...7 Biztonság...8 Rendeltetésszerű használat...8 Egyéb kockázatok...9 Általános biztonsági útmutatások a pneumatikus szerszámokhoz...9 Kilökődött alkatrészek általi veszélyeztetések...10 Elkapás/feltekerés általi veszélyeztetések...10 Veszélyeztetések üzemelés során...10 Ismételt mozgások általi veszélyeztetés...11 Tartozékok általi veszélyeztetés...11 Munkahelyi veszélyeztetések...12 Por, és gőzök általi veszélyeztetések...12 Zaj általi veszélyeztetések...12 Lengések általi veszélyeztetések...13 Kiegészítő biztonsági útmutatások pneumatikus gépekhez...14 Különlegesen biztonságtechnikai útmutató...15 Használat előtt...16 Ellenőrizze a racsnis csavarozót és a szállítási terjedelmet...16 Hüvelyes csatlakozó beszerelése...16 Dugóbetétek felszerelése...16 A racsnis csavarozó csatlakoztatása a sűrített levegős forráshoz...17 Használat...18 Be-/ kikapcsolás...18 Forgásirány beállítása _Ratschenschrauber_HU_SLO.indb :58:53

4 Karbantartás, tisztítás, tárolás és szállítás...20 Karbantartás...20 Racsnis csavarozó kenése...20 Kenés ködolajozóval...20 Manuális kenés...20 Tisztítás...21 Tárolás...21 Szállítás...21 Hibakeresés...22 Műszaki adatok...22 Zaj- és rezgésszint információ...23 Zajkibocsátási értékek...23 Rezgésértékek...23 Ártalmatlanítás A csomagolás ártalmatlanítása...24 Racsnis csavarozó ártalmatlanítása...24 EK-megfelelőségi nyilatkozat _Ratschenschrauber_HU_SLO.indb :58:53

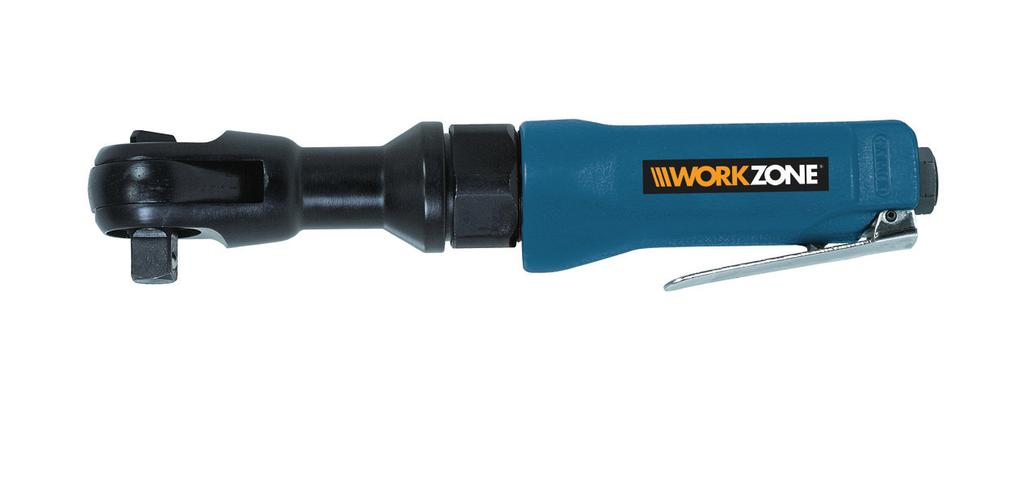

5 A csomag tartalma / Alkatrészek megnevezése A csomag tartalma / Alkatrészek megnevezése 1. Fogantyú 2. Levegő beáramló nyílás 3. Ravasz 4. Befogó 5. Rugós golyó (foglalat) 6. Forgásirány kapcsoló _Ratschenschrauber_HU_SLO.indb :58:53

6 A csomag tartalma / Alkatrészek megnevezése 7. Aljzatok, (7x) 8. Hüvelyes csatlakozó 9. Csavarhúzó betétek, (3x) 10. Kardántengely 11. Adapter (Csavarhúzó betétek) 12. Tömítőszalag 13. Olajos üveg (üres) 14. Toldat _Ratschenschrauber_HU_SLO.indb :58:54

7 Általános tudnivalók Általános tudnivalók Olvassa el és őrizze meg a használati útmutatót Ez a használati útmutató része a sűrített levegős-racsnis csavarozó készletnek (a következőkben csak racsnis csavarozónak nevezve). Fontos információkat tartalmaz a biztonsággal, használattal és ápolással kapcsolatban. Alaposan olvassa el a használati útmutatót, mielőtt a racsnis csavarozót használja. Különösen ügyeljen a biztonsági útmutatásokra és figyelmeztetésekre. A használati útmutatóban foglalt utasítások figyelmen kívül hagyása súlyos sérülésekhez vagy a racsnis csavarozó sérüléséhez vezethet. Ha a racsnis csavarozót harmadik fél részére átadja, mellékelje hozzá ezt a használati útmutatót. Jelen használati útmutatót őrizze meg későbbi referencia gyanánt biztonságos helyen. Jelmagyarázat Az alábbi szimbólumokat és jelzőszavakat a használati utasításban, a racsnis csavarozón vagy a csomagoláson használják. VIGYÁZAT! VIGYÁZAT! MEGJEGYZÉS! Olyan veszélyhelyzetet jelöl, amely ha nem kerülik el, halált vagy súlyos sérülést eredményezhet. Olyan veszélyhelyzetet jelöl, amely ha nem kerülik el, kisebb vagy közepes sérülést eredményezhet. A lehetséges anyagi károkra figyelmeztet. Ez a szimbólum az összeszereléshez vagy a használathoz szükséges kiegészítő információkat tartalmazza. Az ezzel a szimbólummal megjelölt termékek megfelelnek az európai gazdasági területen érvényes közösségi előírásoknak. Olvassa el a használati utasítást. Viseljen védőszemüveget! Viseljen hallásvédő eszközt _Ratschenschrauber_HU_SLO.indb :58:54

8 Biztonság A GS szimbólum az ellenőrzött biztonságot jelöli. Az ilyen jelöléssel ellátott termékek megfelelnek a német termékbiztonsági törvény (ProdSG) előírásainak. Biztonság Rendeltetésszerű használat A racsnis csavarozó az alábbi felhasználási célokra lett tervezve: a csavarok lazítására és meghúzására a megfelelő gépszerszám használata alatt. A csavarok előszerelése A racsnis csavarozót csak a megadott módon, rendeltetésszerűen szabad használni. Minden további, ezt meghaladó használat tilos! A nem rendeltetésszerű használatból eredő bármilyen kár vagy sérülés esetén a felhasználó/kezelő felel. Csak a racsnis csavarozóhoz való tartozékot szabad felhasználni. A rendeltetésszerű használat részét képezi a biztonságtechnikai útmutató valamint a szerelési útmutató és a kezelési útmutatóban szereplő üzemeltetési útmutató figyelembevétele. Az olyan személyeknek, akik a racsnis csavarozót kezelik, rajta karbantartási tevékenységet végeznek, ezeket meg kell ismerniük és a lehetséges veszélyekről tudomást kell szerezniük. Ezen túlmenően az érvényes balesetvédelmi óvórendszabályokat a lehető legpontosabban be kell tartani. Figyelembe kell venni a munkaegészségtani és biztonságtechnikai terület egyéb általános előírásait is. A racsnis csavarozón végrehajtott változtatások kizárják a gyártó felelősségét és az abból eredő károkat. A racsnis csavarozó nem ipari vagy kisipari alkalmazásokhoz, hanem a magánfelhasználók számára otthoni és barkácsmunkákhoz készült. Minden egyéb célra történő felhasználás kifejezetten tilos és nem rendeltetésszerű használatnak minősül _Ratschenschrauber_HU_SLO.indb :58:54

9 Biztonság Egyéb kockázatok A rendeltetésszerű használat ellenére a nem nyilvánvaló maradék kockázatot nem lehet teljesen kizárni. A racsnis csavarozó fajtájából következően az alábbi veszélyek fordulhatnak elő: A nem megfelelő használatból eredő zúzódás vagy sérülés veszélye A tartalék szerszám vagy a munkadarab törése Általános biztonsági útmutatások a pneumatikus szerszámokhoz VIGYÁZAT! Olvassa el az összes biztonsági figyelmeztetést és utasítást. A biztonsági útmutatásokat a racsnis csavarozó tartozékainak beállítása, üzemeltetése, javítása, karbantartása, és kicserélése előtt, valamint a gép közelében végzett munka előtt el kell olvasni, és meg kell érteni. Ha nem így történik, súlyos testi sérülésekre kerülhet sor. A racsnis csavarozó beállítása, beigazítása, vagy használata kizárólag megfelelően képzett és iskolázott kezelőszemélyzetnek engedélyezett. A racsnis csavarozón nem szabad módosításokat végezni. A módosítások csökkenthetik a biztonsági intézkedések hatékonyságát, és növelhetik a kezelőszemélyzet kockázatát. A biztonsági rendelkezések nem veszhetnek el. Ezeket adja oda a kezelőszemélynek. Soha ne használjon sérült racsnis csavarozót. A racsnis csavarozót rendszeres ellenőrzésnek kell alávetni, annak ellenőrzésére, hogy a gép típustáblája egyértelműen leolvasható mérési értékekkel, és jelölésekkel van ellátva. Az alkalmazottnak/ használónak kapcsolatba kell lépnie a gyártóval, az esetlegesen szükséges póttáblák beszerzése érdekében. MEGJEGYZÉS! A kézben tartott racsnis csavarozó általános használata során a _Ratschenschrauber_HU_SLO.indb :58:54

10 Biztonság következő veszélyeztetések láthatóak előre. A felhasználónak, vagy a felhasználó munkáltatójának értékelnie kell az egyes alkalmazási módok alapján megadott speciális kockázatokat. Kilökődött alkatrészek általi veszélyeztetések A munkadarab, vagy az alkatrészek, ill maga a gép eltörése esetén nagy sebességű alkatrészek lökődhetnek ki. A racsnis csavarozó használata során mindig viseljen ütésbiztos szemvédőt. A szükséges védelmi fokot minden egyes alkalmazásra külön kell értékelni. Ügyeljen arra, hogy a munkadarab biztonságosan rögzítve legyen. Elkapás/feltekerés általi veszélyeztetések Megfojtás, skalpolás és/vagy vágási sérülések veszélye áll fenn, ha nem tartja távol a racsnis csavarozótól, és annak tartozékaitól a laza ruházatot, ékszereket, nyakéket, haját, vagy kesztyűjét. A forgó meghajtás elkaphatja a kesztyűt,ami az ujjak sérüléséhez, vagy töréséhez vezethet. Forgó meghajtás-foglalatok és -toldatok eseténkönnyen megtörténhet a gumírozott, vagy fémmel megerősített kesztyűk elkapása/feltekerése. Ne hordjon laza kesztyűt, vagy olyat, amelynek kopott, vagy levágott az ujjrésze. Soha ne fogja meg a hajtást, a foglalatot, vagy a hajtás toldatát. Ne nyúljon a forgó hajtáshoz. Veszélyeztetések üzemelés során A racsnis csavarozó használata során a kezelőszemély kezei olyan veszélyeztetésnek lehetnek kitéve, mint pl. vágás, valamint horzsolás, és hő. Viseljen megfelelő kesztyűt a kezei védelmére. A kezelőszemélynek, és a karbantartó személyzetnek a racsnis csavarozó méretének, tömegének, és teljesítményének kezelésére fizikailag képesnek kell lennie. Tartsa megfelelően a racsnis csavarozót; Legyen felkészülve a szokásos, vagy hirtelen mozdulatokra tartsa a racsnis csavarozót mindkét kezével _Ratschenschrauber_HU_SLO.indb :58:54

11 Ügyeljen arra, hogy a teste egyensúlyban legyen, és biztonságosan álljon. Az energiaellátás megszakadása esetén engedje el a lehúzókart. Csak a gyártó által ajánlott kenőanyagokat használjon. Biztonság Ne használja a szerszámot szűk területen, és ügyeljen arra, hogy a keze ne csípődhessen a gép, és a munkadarab közé, különösen a lecsavarozás során. Ismételt mozgások általi veszélyeztetés A sűrített levegős racsnis csavarozón történő munkavégzés során a kezelőszemélynek kellemetlen érzése támadhat a kezében, a karjában, valamint a nyak- és vállterületén, vagy egyéb testrészeiben. Ezzel a racsnis csavarozóval történő munkálatokhoz válasszon kényelmes helyzetet, ügyeljen a biztonságos tartásra, és kerülje a kedvezőtlen pozíciókat, vagy olyanokat, melyeknél nehézkes megtartani az egyensúlyt. Hosszabb ideig tartó munkálatoknál a kezelőszemélynek változtatnia kell a testtartásán, amely a kellemetlen érzések, és a fáradtság leküzdéséhez szükséges. Amennyiben a kezelőszemély olyan tüneteket észlel, mint állandó, vagy ismételten fellépő rosszullét, panaszok, szívdobogás, fájdalom, bizsergés, süketség, égés, vagy merevség, akkor ezeket a jeleket komolyan kell venni. A kezelőszemélynek ezeket közölnie kell a munkáltatójával, és megfelelően képzett orvoshoz kell fordulnia. Tartozékok általi veszélyeztetés A gépszerszám, vagy az alkatrészek cseréje előtt válassza le a racsnis csavarozót az energiaellátásról. A csavarozási folyamat közben ne érintse meg a foglalatokat, vagy tartozékokat, mivel ez növelheti a vágás, égés, vagy lengések általi sérülések kockázatát. Kizárólag a racsnis csavarozó gyártója által ajánlott méretű és típusú tartozékokat és fogyóeszközöket használjon. Ne használjon más típusú és méretű tartozékokat és fogyóeszközöket. Kizárólag jó munkaállapotban lévő csatlakozó betéteket használjon, mivel a kézi-foglalatok és tartozékok hiányos állapota ahhoz vezethet, hogy azok a racsnis csavarozó használata során eltörnek, és kilökődnek _Ratschenschrauber_HU_SLO.indb :58:54

12 Biztonság Munkahelyi veszélyeztetések Kicsúszás, megbotlás, és esések, ezek a munkahelyi sérülések legfőbb okai. Ügyeljen az olyan felületekre, melyek a gép használata során csúszóssá válhatnak, és a légtömlő általi botlásveszélyre. Az ismeretlen területeken óvatosan járjon el. Az áram- vagy egyéb tápvezetékek veszélyeket rejthetnek magukban. A racsnis csavarozó nem alkalmas robbanásveszélyes légkörben történő használatra, és nem szigetelt az elektromos áramforrásokkal való érintkezés ellen. Bizonyosodjon meg róla, hogy nincsenek olyan elektromos vezetékek, gázcsővezetékek, stb., melyek sérülés esetén a racsnis csavarozó használata révén veszélyt jelenthetnek. Por, és gőzök általi veszélyeztetések A racsnis csavarozó használata során keletkező porok, és gőzök egészségügyi károsodásokat (mint pl. rák, születési rendellenesség, asztma és/vagy dermatitisz) okozhatnak; elengedhetetlen, hogy kockázatelemzést végezzen ezekre a veszélyekre vonatkozóan, és hogy a megfelelő szabályozási mechanizmusokat átültesse a gyakorlatba. A kockázatértékelésbe a racsnis csavarozó használata során keletkező porokat, és az ennek során esetlegesen felkavarodó porokat kell belevonni. A távozó levegőt úgy kell elvezetni, hogy a por felkavarodása a poros területeken minimális legyen. Porok, vagy gőzök keletkezése esetén a fő feladat, ezek szabadon bocsátási helyükön történő ellenőrzése. Valamennyi, pernye, vagy gőz felfogására, elszívására, vagy elnyomására tervezett beszerelt alkatrészt vagy tartozékot a gyártó rendelkezéseinek megfelelően kell használni, és karbantartani. Használjon a munkaadójának rendelkezései, vagy a munka- és egészségvédelmi előírások szerinti légzésvédő felszereléseket. Zaj általi veszélyeztetések A magas zajszint hatása elégtelen hallásvédő esetén tartós halláskárosodáshoz, a hallás elvesztéséhez, és egyéb problémákhoz vezethet, mint pl. tinnitus (fülcsengés, fülzúgás, vagy sípolás a fülben) _Ratschenschrauber_HU_SLO.indb :58:54

13 Elengedhetetlen, hogy kockázatértékelést végezzen ezekre a veszélyekre vonatkozóan, és megvalósítsa a megfelelő szabályozási mechanizmusokat. Biztonság A kockázatcsökkentéshez alkalmas szabályozási mechanizmusokhoz olyan intézkedések tartoznak mint pl. szigetelőanyagok használata a munkadarabokon fellépő csengő zajok elkerülése érdekében. Használjon a munkaadójának rendelkezései, vagy a munka- és egsézségvédelmi előírások szerinti hallásvédő felszereléseket. A zajszint felesleges emelkedésének elkerülése érdekében a racsnis csavarozót a használati útmutatóban szereplő ajánlások szerint kell üzemeltetni, és karbantartani. A fogyóeszközöket/gépszerszámokat a használati útmutató ajánlásai szerint kell kiválasztani, karbantartani, és kicserélni, a zajszint felesleges emelkedésének elkerülése érdekében. Lengések általi veszélyeztetések A rezgések hatására idegrendszeri károsodások, és keringési panaszok léphetnek fel a kezekben, és a karokban. Ne érintse meg kézzel a csavarok foglalatait. Hideg környezetben végzett munka során viseljen meleg ruházatot, és tartsa kezeit melegen, és szárazon. Amennyiben zsibbadást, bizsergést, vagy fájdalmat érezne az ujjaiban, vagy kezeiben, vagy a bőr az ujjain, vagy kezén befehéredne, függessze fel a racsnis csavarozóval való munkát, tájékoztassa a munkaadóját, és keressen fel egy orvost. A rezgések felesleges erősödésének elkerülése érdekében a racsnis csavarozót az ebben az útmutatásban szereplő ajánlások szerint kell üzemeltetni, és karbantartani. Ne használjon elkopott, vagy rosszul illeszkedő foglalatokat, és toldatokat, mivel az nagy valószínűséggel a lengések jelentős erősődéséhez vezet. A fogyóeszközöket, és a gépszerszámot az útmutató ajánlásai szerint kell kiválasztani, karbantartani, és kicserélni a lengések felesleges erősödésének elkerülése érdekében. Ha lehetséges, csőidomokat kell használni. A racsnis csavarozót ne tartsa túlzottan erősen, de biztonságosan fogja, a szükséges kézreakció-erők betartásával, mivel a rezgés _Ratschenschrauber_HU_SLO.indb :58:54

14 Biztonság 14 kockázata rendszerint az egyre növekvő fogóerővel együtt nő. Kiegészítő biztonsági útmutatások pneumatikus gépekhez A sűrített levegő súlyos sérüléseket okozhat. Ha nem használja a racsnis csavarozót valamint tartozékok kicserélése, ill. javítási munkálatok elvégzése előtt gondoskodjon róla, hogy a sűrített levegős ellátás le legyen zárva, a légtömlő ne legyen nyomás alatt, és a racsnis csavarozó le legyen választva a sűrített levegős ellátásról. Soha ne irányítsa a légáramot Önmagára, vagy más személyekre. A csapkodó tömlők súlyos sérüléseket okozhatnak. Ezért mindig ellenőrizze, hogy a tömlők, és azok rögzítőeszközei sértetlenek, vagy nem oldódtak ki. A hideg levegőt a kezekről tovább kell vezetni. A szerszámbemenetnél ne használjon gyorszáras csatlakozókat. A menetes tömlőcsatlakozókhoz csak keményített acélból (vagy hasonló ütésállóságú nyersanyagból) készült változatot használjon. Univerzális-forgó kuplungokat (karmos kuplungokat) nem szabad használni. Gondoskodjon róla, hogy a racsnis csavarozón megadott maximális nyomást ne lépjék túl. Whipcheck-tömlő biztosítókat kell használni, hogy elromlás esetére védelmet biztosítson a tömlő géppel való és tömlők közötti összeköttetésének. Soha na tartson lég-üzemeltetésű gépeket a tömlőn. A racsnis csavarozót csak olyan hálózatokra lehet csatlakoztatni, amelyeknél biztosítva van, hogy nem kerülhet sor a maximálisan megengedett nyomás több, mint 10%-os túllépésére, pl. egy, a sűrített levegő vezetékébe beépített nyomásszabályozó szeleppel (nyomáscsökkentővel), utókapcsoló vagy beépített nyomásszabályozó szeleppel. Védje a sűrített levegős tömlőt melegtől, olajtól és az éles szélektől. A racsnis csavarozó használata előtt mindig ellenőrizze a tömlőt. A racsnis csavarozót csak kompresszorral üzemeltesse. A sűrített levegő palackokkal történő üzemeltetés nem 95564_Ratschenschrauber_HU_SLO.indb :58:54

15 megengedett. Biztonság Sűrített levegős szerszámokat oxigénnel vagy éghető gázokkal tilos üzemeltetni. Tűz- és robbanásveszély áll fenn. A csatlakoztatást csak gyors csatlakozón keresztül szabad elvégezni. Különlegesen biztonságtechnikai útmutató Ne használjon sérült gépszerszámot. Soha ne használjon olyan nyírópengéket, amelyek töröttek vagy eldeformálódtak. Az akaratlan és ellenőrizetlen üzemelés elkerülése érdekében a ravasz úgy van kialakítva, hogy elengedésnél azonnal visszaugrik a kiindulási helyzetbe. Ezzel az üzemelés azonnal leáll. A sűrített levegő ellátás megszakadása esetén azonnal engedje el a ravaszt. Kerülje el a racsnis csavarozó bármilyen gyengítését vagy károsítását, pl _Ratschenschrauber_HU_SLO.indb :58:54

16 Használat előtt Használat előtt Ellenőrizze a racsnis csavarozót és a szállítási terjedelmet Vegye ki a racsnis csavarozót és tartozékait a csomagolásból. Ellenőrizze, hogy a szállítási terjedelem teljes körű-e (lásd a Szállítási terjedelem / Alkatrészek megnevezése fejezet). Ellenőrizze, hogy a racsnis csavarozó vagy tartozékai sérültek-e. Amennyiben sérülést észlel vagy bizonyos részek hiányoznak, ne használja a racsnis csavarozót. Értesítse a garanciajegyen szereplő, gyártó által megadott szervizek egyikét. Hüvelyes csatlakozó beszerelése Távolítsa el a műanyag védőkupakot a levegő bevezetésből 2. Először tekerje körbe a hüvelyes csatlakozó 8 menetét a mellékelt tömítőszalaggal. Csavarozza be a hüvelyes csatlakozót óramutató járásával megegyező irányba a racsnis csavarozó levegő bevezető nyílásába. Dugóbetétek felszerelése 2 8 VIGYÁZAT! A dugóbetétek behelyezése előtt mindig húzza ki a racsnis csavarozót a sűrített levegő forrásától. Ügyeljen az alkatrészek felszerelése során, hogy a rugós golyó a megfelelő furatba kattanjon. Ellenőrizze a felszerelt alkatrészek stabil helyzetét. Csúsztassa a kívánt dugóbetétet a toldatra, 4 amíg a toldat 5 rugós golyója a dugó nyílásába be nem pattan _Ratschenschrauber_HU_SLO.indb :58:54

17 Használat előtt A toldat vagy a kardántengely felszerelése Tolja el a toldatot 14 ill. a kardántengelyt 10 a foglalatra a foglalat rugós golyójáig, amíg a toldat ill. a kardántengely furatába be nem kattan. Tolja a foglalatot 7 a toldat ill. a kardántengely belső négy szögére a belső négyszög rugós golyójáig, amíg a foglalat furatába be nem kattan Adapter és csavarhúzó betétek felszerelése Csúsztassa az adaptert 11 a foglalatba a rugós golyó foglalatáig, amíg az adapter furatába be nem kattan. Tolja a csavarhúzó betétet 9 az adapter hatszögű-foglalatának ütközéséig A racsnis csavarozó csatlakoztatása a sűrített levegős forráshoz VIGYÁZAT! Mielőtt a racsnis csavarozót sűrített levegő forráshoz csatlakoztatná, várja meg, amíg a megfelelő üzemi nyomás (max. 6,3 bar) teljesen be nem állítják. A sűrített levegőhöz való csatlakoztatás előtt győződjön meg róla, hogy a racsnis csavarozó ravasza kioldott helyzetben van. Csatlakoztassa a racsnis csavarozót egy kompresszorra úgy, hogy a racsnis csavarozó csődugóját 8 összeköti a sűrített levegő forrásának ellátótömlőjével. Ahhoz, hogy szabályozni tudja a légnyomást, a sűrített levegő forrásának nyomáscsökkentővel kell rendelkeznie _Ratschenschrauber_HU_SLO.indb :58:55

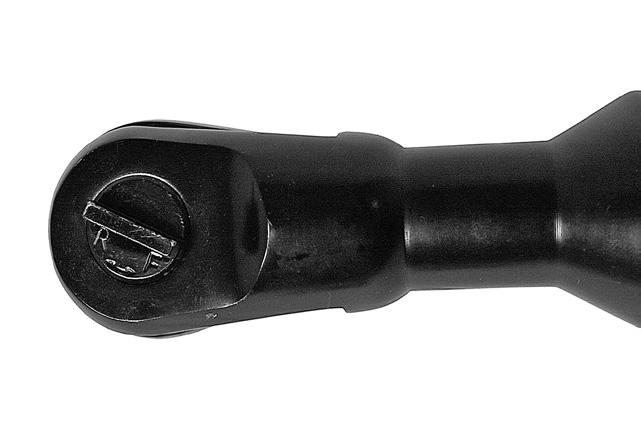

18 Használat Használat Be-/ kikapcsolás Bekapcsolás: Fogja meg a markolatot 1 kézzel és húzza meg a ravaszt 3 a markolaton lévő ujjával. 1 Kikapcsolás: Engedje el a ravaszt. A ravasz visszafordul a kioldott pozícióba. Válassza le a racsnis csavarozót a sűrített levegő forrásról, amikor a munkát befejezi. 3 Forgásirány beállítása VIGYÁZAT! Soha ne próbálja meg a forgásirányt átkapcsolni, miközben a gép be van kapcsolva. A kapcsoló segítségével 6 tudja beállítani a forgásirányt, melyik irányba forogjon a racsnis csavarozó. Forgassa el a kapcsolót F ( Előre ) pozícióba: A racsnis csavarozó az óramutató járásával megegyezően forog. 6 Forgassa el a kapcsolót R ( Vissza ) pozícióba: A racsnis csavarozó az óramutató járásával ellentétesen forog _Ratschenschrauber_HU_SLO.indb :58:55

19 Használat A csavarkötések meghúzása és kilazítása VIGYÁZAT! Az racsnis csavarozó használata során viseljen személyes védőfelszerelést, például védőszemüveget, védőkesztyűt és hallásvédőt. Ne lépje túl a mérési légnyomást, és tartsa tisztán, kondenzvíztől mentesen a sűrített levegő ellátást. Naponta engedje le a kondenzvizet a kompresszora tartályából, és használjon légszűrőt. Győződjön meg a racsnis csavarozó rendszeres kenéséről, pl. ködolajozó által. A sűrített levegő ellátás megszakadása esetén azonnal engedje el a ravaszt. Kapcsolja be a sűrített levegő forrását és hagyja addig járni, amíg eléri a maximális kazánnyomást és a készülék lekapcsol. Állítsa be az optimális munkanyomást a sűrített levegő forrásán lévő nyomáscsökkentővel. Ügyeljen arra, hogy ne lépje túl a maximális munkanyomást. A túl magas munkanyomás nem jár teljesítmény-növekedéssel, hanem csak a levegőfogyasztást növeli és gyorsítja a készülék elkopását, ezért mindig tartsa magát a technikai adatokhoz. Szereljen fel egy ill. több dugóbetétet (lásd Dugóbetétek felszerelése fejezetet). Válassza ki a forgásirányt (lásd Forgásirány beállítása című fejezetet). Tegye fel a foglalatot 7 ill. a csavarhúzó betétet 9 az anyára ill. a csavarra. Húzza meg a ravaszt 3. Engedje el a ravaszt, amint a csavarkötés a kívánt pozícióban van _Ratschenschrauber_HU_SLO.indb :58:55

20 Karbantartás, tisztítás, tárolás és szállítás Karbantartás, tisztítás, tárolás és szállítás VIGYÁZAT! Válassza le a racsnis csavarozót a sűrített levegő forrásról, mielőtt Ön tisztítási- vagy karbantartási munkálatokat végez a racsnis csavarozón. Karbantartás A fel nem sorolt karbantartási munkálatokat csak a szervizközpont végezheti el. A racsnis csavarozó karbantartását minden 2 órás (szünet nélküli) munkát követően rendszeresen el kell végezni. A karbantartás minden 1 órás munka után, és kisebb mértékű használat esetén is min. Kérjük, vegye figyelembe a kenési utasításokat (lásd a Racsnis csavarozó kenése fejezetet). Csak a gyártó általi eredeti pót- ill. csere alkatrészeket használja, különben a felhasználóra nézve veszély áll fenn. Amennyiben kétségei lennének, vegye fel a kapcsolatot Szerviz-Központunkkal. Rendszeresen ellenőrizze a csatlakozó betétek sérüléseit. Amennyiben sérülést talál, szakszervizzel javíttassa ki a hibát a veszélyhelyzetek elkerülése érdekében. Racsnis csavarozó kenése A súrlódási- és rozsdakárok elkerülése érdekében különösen fontos a rendszeres kenés. A gyártó javasolja, hogy a megfelelő gyártmányú sűrített levegőre specializált olajat használjon. Kenés ködolajozóval Előkészítő lépésként a nyomáscsökkentő után egy ködolajozó (nem tartalmazza a szállítmány) folyamatosan és megfelelően beolajozza a szerszámát. Egy ködolajozó finom cseppekben olajat ad az átáramló levegőhöz, és így biztosítja a rendszeres kenést. Manuális kenés Ha nem használ ködolajozót, valamennyi üzembe helyezés előtt ill. hosszabb munkafolyamatok esetében alkalmazzon kenést úgy, hogy 3 4 csepp sűrített levegőre specializált olajat csepegtet a racsnis csavarozó 8 csődugójába _Ratschenschrauber_HU_SLO.indb :58:55

21 Karbantartás, tisztítás, tárolás és szállítás Tisztítás MEGJEGYZÉS! Rendszeresen tisztítsa meg a racsnis csavarozót a súrlódási- és korróziós károk elkerülése érdekében. Minden használat után fedje le a racsnis csavarozót pl. egy fóliával, hogy megakadályozza a racsnis csavarozó szennyeződését. Soha ne használjon a tisztításhoz agresszív tisztítószereket, éles vagy fémből készült tisztítóeszközöket, pl. kést, kemény gittet és ahhoz hasonlókat. Ezek károsíthatják a felületet. Távolítsa el a racsnis csavarozót a sűrített levegő forrástól, mielőtt megkezdené a tisztítást. A racsnis csavarozót kizárólag száraz puha kendővel vagy sűrített levegővel tisztítsa. Tárolás Tárolás előtt alaposan tisztítsa meg a racsnis csavarozót (lásd a Tisztítás című fejezetet). A tiszta racsnis csavarozót és a tartozékokat lehetőleg az eredeti csomagolásban tárolja. Szállítás Ha járművel szállítja a racsnis csavarozót, biztosítsa azt a megcsúszás ellen. A szállításhoz lehetőleg az eredeti csomagolást használja _Ratschenschrauber_HU_SLO.indb :58:55

22 Hibakeresés Hibakeresés Hiba Lehetséges okok Megszüntetés A ravaszt lenyomva tartja, de a racsnis csavarozó nem mutat funkciót. A csavarok nem oldódnak ki. A szelep hibás. A használt foglalat elhasznált. Forduljon a szervizközponthoz. Cserélje ki a foglalatot. A sűrített levegő forrásnak túl alacsony a teljesítménye. Ellenőrizze a nyomáscsökkentő beállításait, vegye figyelembe, hogy a maximális munkanyomást nem szabad túllépni. Csatlakoztassa a szerszámot erősebb sűrített levegő forrásra. Műszaki adatok Modell Névleges légnyomás Mért fordulatszám tesz lehetővé Tömeg RP7412 max. 6,3 bar / 90 psi 160 U/min max. 6,3 bar / 90 psi kb. 1,2 kg _Ratschenschrauber_HU_SLO.indb :58:55

23 Zaj- és rezgésszint információ Zaj- és rezgésszint információ Zajkibocsátási értékek Az EN ISO szerint mérve. A munkahelyen tapasztalható zaj túllépheti a 85 db (A) értéket, ebben az esetben védelmi intézkedésekre van szükség a felhasználó számára (alkalmas fülvédő viselése). Hangnyomásszint L pa 90,8 db(a) Hangteljesítmény szint L wa 101,8 db(a). Bizonytalanság K 3 db(a) A fent megnevezett értékek zajkibocsátási értékek, és ezért nem jelentenek ugyanakkor biztos munkahelyi értékeket is. A kibocsátási és imissziós értékek kölcsönhatásából nem lehet egyértelműen arra következtetni, hogy szükség van-e további óvintézkedésekre. Azok a tényezők, amelyek az adott munkahelyen tapasztalható emissziós értékeket befolyásolhatják, tartalmazzák a munkahely és a környezet specifikációit, a behatások idejét, valamint az egyéb zajforrásokat. A megbízható munkahelyi értékeknél kérjük vegye figyelembe a nemzeti szabályozások esetleges eltéréseit is. A fent megnevezett információk azonban lehetővé teszik a felhasználó számára, hogy jobban felmérhessék a veszélyeket és a kockázatot. Rezgésértékek Vibrációs érték ah 4,4 m/s2 Bizonytalanság K 0,93 m/s2 FIGYELEM: A fent nevezett rezgés-kibocsájtási érték (vibrációs érték) az EN ISO szabványban lefektetett mérési folyamatnak megfelelően lett mérve és felhasználható egy szerszámnak egy másikkal való összehasonlítása során. Alkalmas a lengési terhelés ideiglenes kiszámítására is. VIGYÁZAT! A tényleges lengés-kibocsátási érték az alkalmazás módjától függően eltérhet az alábbiak szerint: - A racsnis csavarozó állapota ill. megfelelő karbantartás, _Ratschenschrauber_HU_SLO.indb :58:55

24 Zaj- és rezgésszint információ - Az anyag típusa és a racsnis csavarozó használata, - A megfelelő tartozékok használata és azok kifogástalan állapota - A racsnis csavarozó szilárd tartása a felhasználó révén, - A racsnis csavarozó szakszerű használata, ezen használati útmutatóban leírtak szerint. FIGYELEM: A felhasználástól és a felhasználási feltételektől függően a felhasználó védelme érdekében az alábbi biztonsági intézkedéseket kell figyelembe venni: - A vibrációt kerülje, amennyire lehetséges. - Csak kifogástalan tartozékot használjon. - A racsnis csavarózó használata során vibrációt csillapító kesztyűtviseljen. - A racsnis csavarozó ápolását, és karbantartását ezen útmutató szerint végezze. - Ne használja a racsnis csavarozót 10 C alatti hőmérséklet esetén. - Úgy tervezze a munkalépéseket, hogy az erősen vibráló racsnis csavarozót ne kelljen több napon át használnia. Ártalmatlanítás A csomagolás ártalmatlanítása A csomagolást válogatva ártalmatlanítsa. Helyezze a papírt és a kartonpapírt a papírhulladékba, a fóliát pedig a műanyag-gyűjtőbe. Racsnis csavarozó ártalmatlanítása A racsnis csavarozó ártalmatlanítását a helyi előírásoknak megfelelően végezze _Ratschenschrauber_HU_SLO.indb :58:55

25 EK-megfelelőségi nyilatkozat EK-megfelelőségi nyilatkozat _Ratschenschrauber_HU_SLO.indb :58:56

26 Hitro in preprosto do cilja s kodami QR Ne glede na to, ali potrebujete informacije o izdelkih, nadomestne dele, dodatno opremo, podatke o garancijah izdelovalcev ali servisih ali si želite udobno ogledati videoposnetek z navodili s kodami QR boste zlahka na cilju. Kaj so kode QR? Kode QR (QR = Quick Response oziroma hiter odziv) so grafične kode, ki jih je mogoče prebrati s kamero pametnega telefona in na primer vsebujejo povezavo do spletne strani ali kontaktne podatke. Prednost za vas: Ni več nadležnega prepisovanja spletnih naslovov ali kontaktnih podatkov! Postopek: Za optično branje kode QR potrebujete le pametni telefon, nameščen program (bralnik) za branje kod QR ter povezavo z internetom. Bralniki kod QR so praviloma na voljo za brezplačen prenos iz spletne trgovine s programi (aplikacijami) vašega pametnega telefona. Preizkusite zdaj S pametnim telefonom preprosto optično preberite naslednjo kodo QR in izvedite več o Hoferjevem izdelku, ki ste ga kupili. Hoferjev storitveni portal Vse zgoraj navedene informacije so na voljo tudi na Hoferjevem storitvenem portalu na spletnem naslovu Pri uporabi bralnika kod QR lahko nastanejo stroški povezave z internetom, kar je odvisno od vrste vaše naročnine _Ratschenschrauber_HU_SLO.indb :58:56

27 Kazalo Obseg dobave / oznake sestavni delov...29 Splošno...31 Preberite navodila in jih shranite...31 Razlaga znakov...31 Varnost...32 Predvidena uporaba...32 Ostanki tveganj...33 Splošni varnostni napotki za pnevmatska orodja...33 Ogrožanja zaradi izvrženih delov...34 Ogrožanje zaradi zajetja / navitja...34 Ogrožanja med uporabo...34 Ogrožanje zaradi ponavljajočih se gibov...35 Ogrožanje zaradi delov opreme...35 Ogrožanja na delovnem mestu...35 Ogrožanje zaradi prahu in hlapov...36 Ogrožanje zaradi hrupa...36 Ogrožanje zaradi tresljajev...37 Dodatna varnostna navodila za pnevmatske stroje...37 Posebna varnostna opozorila...38 Pred uporabo...39 Preverjanje ragljastega vijačnika in obsega dobave...39 Montaža natične spojke...39 Montaža vtičnih vstavkov...39 Priklop ragljastega vijačnika na vir stisnjenega zraka...40 Uporaba...41 Vklop / izklop...41 Nastavitev smeri vrtenja _Ratschenschrauber_HU_SLO.indb :58:56

28 Vzdrževanje, čiščenje, shranjevanje in transport...43 Vzdrževanje...43 Mazanje ragljastega vijačnika...43 Mazanje z oljnim pršilnikom...43 Ročno mazanje...43 Čiščenje...44 Shranjevanje...44 Transport...44 Iskanje napak...45 Tehnični podatki...45 Informacija o hrupu in tresljajih...46 Vrednosti emisije hrupa...46 Vrednosti tresljajev...46 Odlaganje med odpadke...47 Odstranjevanje embalaže med odpadke...47 Odstranjevanje ragljastega vijačnika med odpadke...47 Izjava CE o skladnosti _Ratschenschrauber_HU_SLO.indb :58:56

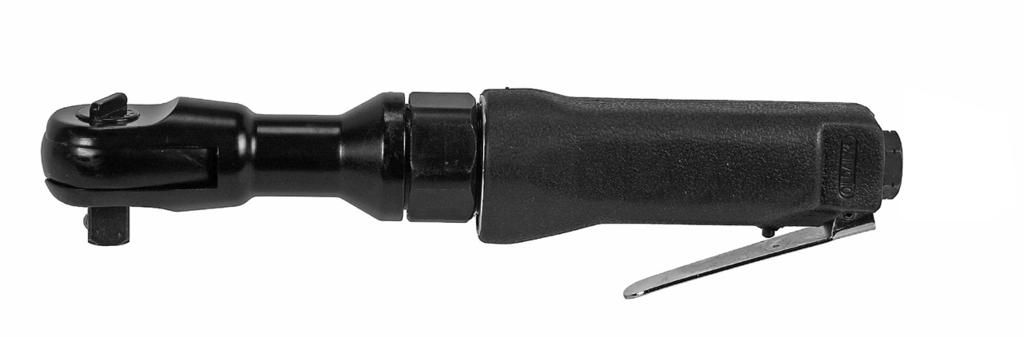

29 Obseg dobave / oznake sestavni delov 1. Ročaj 2. Dovod zraka 3. Sprožilna ročica 4. Sprejem 5. Vzmetna krogla (sprejem) 6. Stikalo za smer vrtenja Obseg dobave / oznake sestavni delov _Ratschenschrauber_HU_SLO.indb :58:56

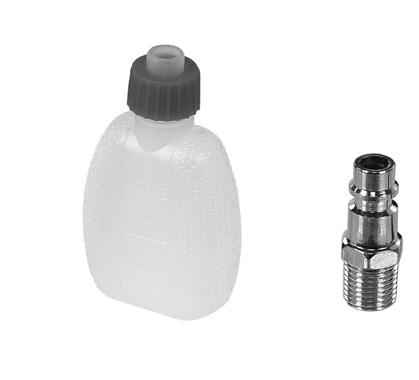

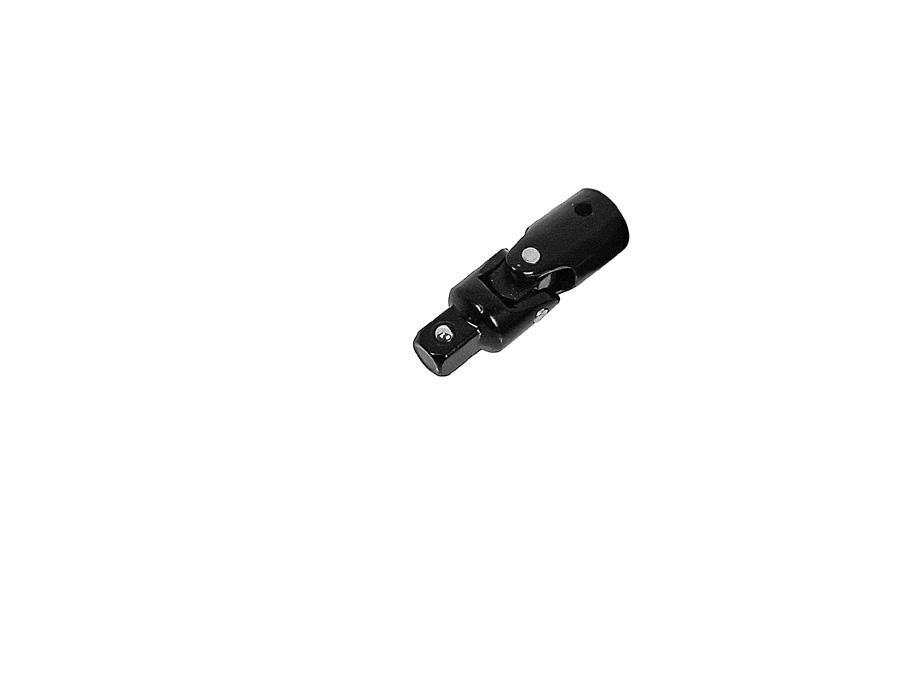

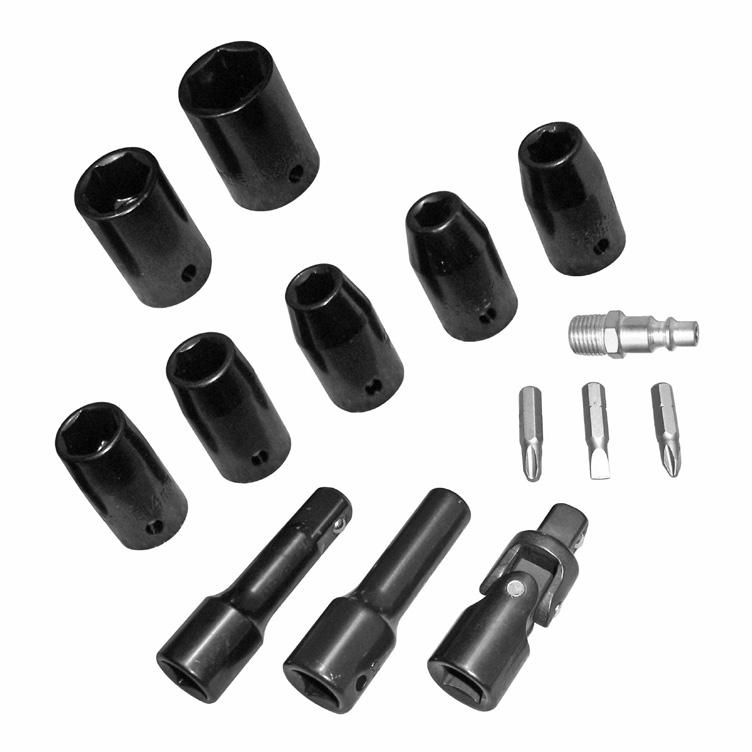

30 Obseg dobave / oznake sestavni delov 7. Natični nastavki, (7x) 8. Natična spojka 9. Vijačni nastavki, (3x) 10. kardanski zglob 11. Adapter (vijačni nastavki) 12. Tesnilni trak 13. Steklenička za olje (prazna) 14. Podaljšek _Ratschenschrauber_HU_SLO.indb :58:56

31 Splošno Splošno Preberite navodila in jih shranite Ta navodila za uporabo sodijo k temu kompletu pnevmatskega ragljastega vijačnika (v nadaljevanju le ragljasti vijačnik). Vsebujejo pomembne informacije za varnost, uporabo in nego. Preden začnete uporabljati ragljasti vijačnik morate natančno prebrati navodila za uporabo. Še posebej pazite na varnostne napotke in opozorila. Neupoštevanje teh navodil za uporabo lahko povzroči hude telesne poškodbe ali poškoduje ragljasti vijačnik. Če boste ragljasti vijačnik izročili tretjim, jim obvezno priložite tudi ta navodila za uporabo. Ta navodila za uporabo shranite na varnem mestu za poznejšo referenco. Razlaga znakov V teh navodilih za uporabo, na ragljastem vijačniku ali embalaži, se uporabljajo naslednji simboli in signalne besede. OPOZORILO! PREVIDNOST! NAPOTEK! Označuje ogrožanje, ki lahko povzroči smrt ali hude poškodbe, če ga ne preprečite. Označuje ogrožanje, ki lahko povzroči manjše ali zmerne poškodbe, če ga ne preprečite. Svari pred morebitno gmotno škodo. Ta simbol napotuje na koristne dodatne informacije za sestavljanje ali uporabo. izdelki, označeni s tem simbolom, izpolnjujejo vse predpise skupnosti Evropskega gospodarskega prostora, ki jih je treba uporabljati. Preberite navodila za uporabo. Nosite zaščitna očala. Uporabljajte zaščito sluha _Ratschenschrauber_HU_SLO.indb :58:56

32 Varnost Simbol "GS" pomeni "Geprüfte Sicherheit - Preverjena varnost". Izdelki, ki so označeni s tem znakom, ustrezajo zahtevam nemškega Zakona o varnosti izdelkov (ProdSG). Varnost Predvidena uporaba Ragljasti vijačnik je bil konstruiran za naslednjo uporabo: za odvijanje in privijanje vijakov z uporabo ustreznih orodij stroja; za predmontažo vijakov. Ragljasti vijačnik je dovoljeno uporabljati le v predvidene namene. Prepovedana je vsaka druga uporaba, ki presega navedeno! Uporabnik/upravljavec jamči za škodo ali poškodbe vseh vrst, ki izhajajo iz nenamenske uporabe. Uporabljati je dovoljeno le opremo, namenjeno izključno za ragljasti vijačnik. Sestavni del predvidene uporabe je tudi upoštevanje varnostnih navodil ter navodil za montažo in način uporabe, ki so opisani v navodilih za uporabo. Osebe, ki uporabljajo ragljasti vijačnik in ga vzdržujejo, morajo biti z vsem navedenim seznanjene in biti poučene o morebitnih nevarnostih. Ob tem morate zelo natančno upoštevati veljavne predpise za preprečevanje nesreč. Upoštevati je treba tudi ostale splošne varnostno-tehnične predpise in predpise s področja delovne medicine. Spremembe na ragljastem vijačniku povzročijo izključitev jamstva izdelovalca za škodo, ki je nastala zaradi tega. Ragljasti vijačnik ni konstruiran za obrtno, rokodelsko ali industrijsko uporabo ampak le za zasebnike, ki ga uporabljajo za domača dela in pri ljubiteljskih opravilih. Vsaka drugačna uporaba je izrecno izključena in velja kot nenamenska uporaba _Ratschenschrauber_HU_SLO.indb :58:57

33 Ostanki tveganj Kljub predvideni uporabi ni mogoče v celoti izključiti očitnega ostanka tveganj. Pogojeno z vrsto ragljastega vijačnika lahko pride do naslednjih ogrožanj: nevarnost zmečkanin ali poškodb zaradi nepravilne uporabe; zlom uporabljenega nastavka ali obdelovanca. Varnost Splošni varnostni napotki za pnevmatska orodja OPOZORILO! Preberite vsa varnostna opozorila in navodila. Pred opremljanjem, uporabo, popravili, vzdrževalnimi deli in zamenjavo opreme pri ragljastem vijačniku ter delom v bližini stroja morate prebrati in razumeti vse varnostne napotke. Če jih ne, lahko to vodi do hudih telesnih poškodb. Ragljati vijačnik mora pripraviti, nastaviti ali uporabljati izključno ustrezno kvalificiran in šolan upravljavec. Ragljastega vijačnika ni dovoljeno spreminjati. Spremembe lahko zmanjšajo učinkovitost varnostnih ukrepov in povečajo tveganje za upravljavca. Ne izgubite varnostnih navodil - predajte jih upravljavcu. Nikoli ne uporabljajte poškodovanega ragljastega vijačnika. Ragljati vijačnik je treba redno kontrolirati in med pregledom preveriti, ali so na tipski ploščica stroja podatki o dimenzioniranih vrednostih in karakteristikah zapisani čitljivo. Če je treba, mora zaposleni / uporabnik poklicati proizvajalca, da bi dobil nadomestne napise za označevanje. NAPOTEK! Naslednja ogrožanja so predvidljiva pri normalni uporabi ročne raglje. Uporabnik ali uporabnikov delodajalec morata oceniti posebna tveganja, ki izhajajo iz posameznih načinov uporabe _Ratschenschrauber_HU_SLO.indb :58:57

34 Varnost Ogrožanja zaradi izvrženih delov Če se zlomi obdelovanec ali del opreme ali celo stroj, lahko delce izvrže z veliko hitrostjo. Pri delu z ragljastim vijačnikom nosite vedno zaščito za oči, odporno proti udarcem. Stopnjo potrebne zaščite je treba posebej oceniti pred vsako posamično uporabo. Zagotovite, da bo obdelovanec varno pritrjen. Ogrožanje zaradi zajetja / navitja Če ohlapnih oblačil, osebnega nakita, verižic, dolgih las ali rokavic ne držite v primerni razdalji do ragljastega vijačnikaali delov njegove opreme obstaja lahko nevarnost zadušitve, skalpiranja in/ali ureznin Rokavice lahko zagrabi vrteči se pogon, to pa lahko poškoduje ali celo polomi prste. BPri vrtečih se držalih in podaljških pogona lahko zlahka pride do zajema / navitja gumiranih ali s kovino ojačenih rokavic. Ne nosite ohlapnih rokavic z odrezanimi ali obrabljenimi prsti. Nikoli ne držite trdno pogona, držala ali delovnega podaljška. Roke držite v varni razdalji od vrtečega se pogona. Ogrožanja med uporabo Ob uporabi ragljastega vijačnika so lahko roke upravljavca izpostavljene nevarnostim, kot so npr. ureznine ter odrgnine in toplota. Za zaščito rok nosite ustrezne zaščitne rokavice. Upravljavec in vzdrževalci morajo biti fizično sposobni, da obvladajo velikost, težo in moč ragljastega vijačnika. Ragljasti vijačnik držite pravilno ; bodite pripravljeni, da prestrežete običajne in nenadne gibe stroja ragljasti vijačnik držite z obema rokama. Pazite, da bo vaše telo uravnoteženo in da varno stojite. Ob prekinitvi oskrbe z energijo sprostite sprožilo. Uporabljajte izključno maziva, ki njih je priporočil proizvajalec. Orodja ne uporabljajte v ozkih prostorih in pazite, da roke ne bodo stisnjene med stroj in obdelovanec, še posebej pri odvijanju _Ratschenschrauber_HU_SLO.indb :58:57

35 Ogrožanje zaradi ponavljajočih se gibov Pri delu z ragljastimi vijačniki lahko pri upravljavcu orodja pride do neprijetnih občutkov v dlaneh in rokah ter v območju vratu in ramen ali na drugih delih telesa. Varnost Pri delu z ragljastim vijačnikom zavzemite udobno držo, pazite na stabilno držo in se izognite neugodnim položajem ali takšnim, pri katerih je težko ohraniti ravnotežje. Upravljavec mora med dolgotrajnimi deli spremeniti držo telesa da se izogne neprijetnim občutkom in utrujenosti. Če upravljavec zazna pri sebi simptome, kot npr. trajno ali ponavljajoče se slabo počutje, težave, trganje, bolečine, gomazenje, gluhost, skelenje ali otrplost, ne sme prezreti teh znakov. Upravljavec orodja mora o težavah obvestiti delodajalca in obiskati zdravnika. Ogrožanje zaradi delov opreme Pred zamenjavo delovnih nastavkov ali delov opreme ločite ragljasti vijačnik od oskrbe z energijo. Med vijačenjem se ne dotikajte držal ali delov opreme, ker lahko pride do nevarnosti ureznin, opeklin ali poškodb zaradi tresljajev. Uporabljajte izključno dele opreme in potrošna sredstva, ki jih glede na velikost in tip priporoča proizvajalec ragljastega vijačnika. Ne uporabljajte drugih tipov ali velikosti delov opreme in potrošnega materiala. Uporabljajte izključno vtične vstavke, ki so v dobrem delovnem stanju, ker se lahko zaradi pomanjkljivega stanja držal in delov opreme ti zlomijo pri uporabi ragljastega vijačnika in jih sila izvrže. Ogrožanja na delovnem mestu Glavni razlogi za poškodbe na delovnem mestu so zdrs, spotikanje in padci. Pazite na površini, ki lahko zaradi uporabe stroja postane spolzka in na spotikanje zaradi položene cevi. V neznanem okolju bodite previdni. Zaradi napajalnih vodo toka ali druge energije lahko pride do skritega ogrožanja. Ragljasti vijačnik ni namenjen uporabi v eksplozivnem ozračju in ni izoliran proti stikom z viri električnega toka. Prepričajte se, ali ni električnih kablov, plinske napeljave in podobnega, ki bi lahko pomenile ogrožanje, če bi jih poškodovali z _Ratschenschrauber_HU_SLO.indb :58:57

36 Varnost 36 ragljastim vijačnikom. Ogrožanje zaradi prahu in hlapov Prah in hlapi, ki nastanejo pri uporabi ragljastega vijačnika lahko škodijo zdravju (povzročajo rak, prirojene napake, astmo in/ali dermatitis); zato je nujno, da pripravite oceno tveganja glede teh ogrožanj in uporabite ustrezne mehanizme za njihovo reguliranje. V oceni tveganja je treba upoštevati prah, nastal pri uporabi ragljastega vijačnika in morebiten vzvrtinčen prah, ki obstaja. Odpadni zrak morate odvajati tako, da bo vzvrtinčenje prahu in okolice, v kateri je prah, zmanjšano na minimalno mero. Če nastaneta prah ali hlapi, je glavna naloga, da ju nadzorujete na kraju njihovega nastanka. Vse sestavne dele za vgradnjo in oprema, namenjena za prestrezanje, sesanje ali zmanjševanje nastajanja prahu, ali hlapov je treba uporabiti pravilno in vzdrževati v skladu s proizvajalčevimi navodili. Dihalno opremo uporabljaje glede na navodila svojega delodajalca ali, kot to zahtevajo predpisi o delu in zaščiti zdravja. Ogrožanje zaradi hrupa Vplivanje visoke ravni hrupa lahko pri nezadostni zaščiti sluha trajno poškoduje sluh, povzroči izgubo sluha in druge težave, kot npr. tinitus (zvenenje, žvižganje, piskanje ali zvonjenje v ušesih). Obvezno je treba narediti oceno tveganja glede te vrste ogrožanja in uporabiti ustrezne mehanizme za njihovo reguliranje. K ustreznim mehanizmom za reguliranje zmanjšanja tveganja sodijo ukrepi kot npr. uporaba snovi za zvočno izolacijo, ki preprečujejo nastanek hrupa na obdelovancih. Opremo za zaščito sluha uporabljaje glede na navodila svojega delodajalca ali, kot to zahtevajo predpisi o delu in zaščiti zdravja. Ragljasti vijačnik je treba uporabljati v skladu s priporočili, ki so v teh navodilih za uporabo, da bi preprečili nepotrebno povečanje ravni hrupa. Potrošna sredstva/orodja stroja je treba izbrati, vzdrževati in zamenjati glede na priporočila v teh navodilih za uporabo, da bi preprečili nepotrebno povečanje ravni hrupa _Ratschenschrauber_HU_SLO.indb :58:57

37 Varnost Ogrožanje zaradi tresljajev Učinek tresljajev lahko poškoduje živce in povzroči motnje v krvnem obtoku v dlaneh in rokah. Rok ne držite v bližini držal vijačnika. Pri delu v hladnem delovnem okolju nosite topla oblačila, dlani pa naj bodo vedno tople in suhe. Če v prstih ali dlaneh ugotovite občutek omrtvičenosti, mravljince ali bolečine, ali se je kožna na prstih in dlaneh obarvala belo, prenehajte z delom z ragljastim vijačnikom, seznanite delodajalca in se posvetujte z zdravnikom. Ragljasti vijačnik je treba uporabljati in vzdrževati v skladu s priporočili, ki so v teh navodilih za uporabo, da bi preprečili nepotrebno povečanje tresljajev. Ne uporabljajte obrabljenih ali slabo vzdrževanih držal in podaljškov, ker to zelo verjetno povzroči do občutnega povečanja tresljajev. Potrošna sredstva in orodja stroja je treba izbrati, vzdrževati in zamenjati glede na priporočila v teh navodilih za uporabo, da bi preprečili nepotrebno povečanje ravni tresljajev. Če je mogoče, morate uporabiti spojke objemk. Ragljasti vijačnik držite z ne preveč fiksnim, vendar varno pritrjenim ročajem in pri tem upoštevajte potrebne reakcijske sile dlani, ker tveganje tresljajev se praviloma poveča s povečanjem moči prijema. Dodatna varnostna navodila za pnevmatske stroje Stisnjen zrak lahko povzroči hude poškodbe. Če ragljastega vijačnika ne boste uporabljali, ter pred zamenjavo delov opreme ali popravili poskrbite, da bo dovod zraka zaprt, da cev za dovajanje zraka ne bo pod tlakom in da bo stroj ločen od dovoda zraka. Toka zraka nikoli ne usmerjajte vase ali druge ljudi. Cevi, ki se nenadzorovano zvijajo naokrog, lahko povzročijo hude poškodbe. Vedno preverite, ali so cevi in sredstva za njihovo pritrditev nepoškodovana in, ali se morda niso odklopile. Hladen zrak morata speljati vstran od dlani. Na vstopu zraka v orodje ne uporabljajte hitrih sklopk. Za priključke _Ratschenschrauber_HU_SLO.indb :58:57

38 Varnost cevi z navoji uporabljajte le takšne, ki so iz kaljenega jekla (ali materiala primerljive odpornosti proti sunkom). Prepovedana je uporaba univerzalnih vrtljivih sklopk (parkljastih sklopk). Poskrbite, da ne bo prekoračen najvišji tlak, ki je naveden na ragljastem vijačniku. Uporabiti morate cevne varovalke Whipcheck, da bi zagotovili zaščito ob zatajitvi povezave cevi s strojem in cevi medsebojno. Strojev, ki jih poganja stisnjen zrak, nikoli ne nosite tako, da jih držite za cev. Ragljasti vijačnik je dovoljeno priključiti le na napeljavo, pri katerih je zagotovljeno, da je onemogočena prekoračitev maksimalnega dovoljenega tlaka za več kot 10 %, npr. s regulacijskim ventilom tlaka, vgrajenega na vod stisnjenega zraka (reducirni ventil) z vgrajenim ali v nadaljevanju priklopljenim ventilom za omejitev tlaka. Kabla ne imejte v bližini vročine, olje in ostrih robov. Pred uporabo ragljastega vijačnika vedno preverite cev. Ragljasti vijačnik naj obratuje samo z enim kompresorjem. Obratovanje z jeklenkami stisnjenega zraka ni dovoljeno. Prepovedano je obratovanje ragljastega vijačnika s kisikom ali gorljivimi plini. Obstaja nevarnost požara ali eksplozije. Priključiti smete le s hitro spojko. Posebna varnostna opozorila Nikoli ne uporabljajte pokvarjenih orodij stroja. Nikoli ne uporabljajte dlet, ki so zlomljena ali deformirana. Za preprečevanje nehotenega in nekontroliranega obratovanja je sprožilni vzvod oblikovan tako, da skoči takoj nazaj v izhodiščni položaj, ko ga spustite. S tem se takoj konča delovanje. Ob prekinitvi oskrbe s stisnjenim zrakom takoj spustite sprožilni vzvod. Preprečite vsako slabljenje in poškodbe ragljastega vijačnika npr. z: uporabo kot kladivo _Ratschenschrauber_HU_SLO.indb :58:57

39 Pred uporabo Pred uporabo Preverjanje ragljastega vijačnika in obsega dobave Ragljasti vijačnik in opremo vzemite iz embalaže. Preverite, ali je paket popoln (glejte poglavje:»obseg dobave / oznake delov«). Preverite ali ragljasti vijačnik ali oprema niso poškodovani. Ragljastega vijačnika, če je poškodovan ali manjkajo sestavni deli. Prek servisne delavnice, navedene na garancijski kartici se obrnite se na proizvajalca. Montaža natične spojke Odstranite plastično zaščitno kapico na dovodu zraka 2. 8 Najprej ovijte navoje natične spojke 8 s priloženim tesnilnim trakom. Natično spojko privijte na dovod zraka žebljalnika v smeri gibanja urinega kazalca v dovod zraka ragljastega vijačnika. 2 Montaža vtičnih vstavkov OPOZORILO! Pred začetkom montaže vtičnih vstavkov ločite ragljasti vijačnik od vira napajanja. Pri montaži delov opreme pazite, da se bo vzmetna krogla zaskočila v ustrezno luknjo. Prevrite trdnost vpetja montiranega dela opreme. Želeni natični vstavek potisnite na sprejem, 4 dokler se vzmetna krogla 5 sprejema ne zaskoči v luknjo natičnega nastavka _Ratschenschrauber_HU_SLO.indb :58:57

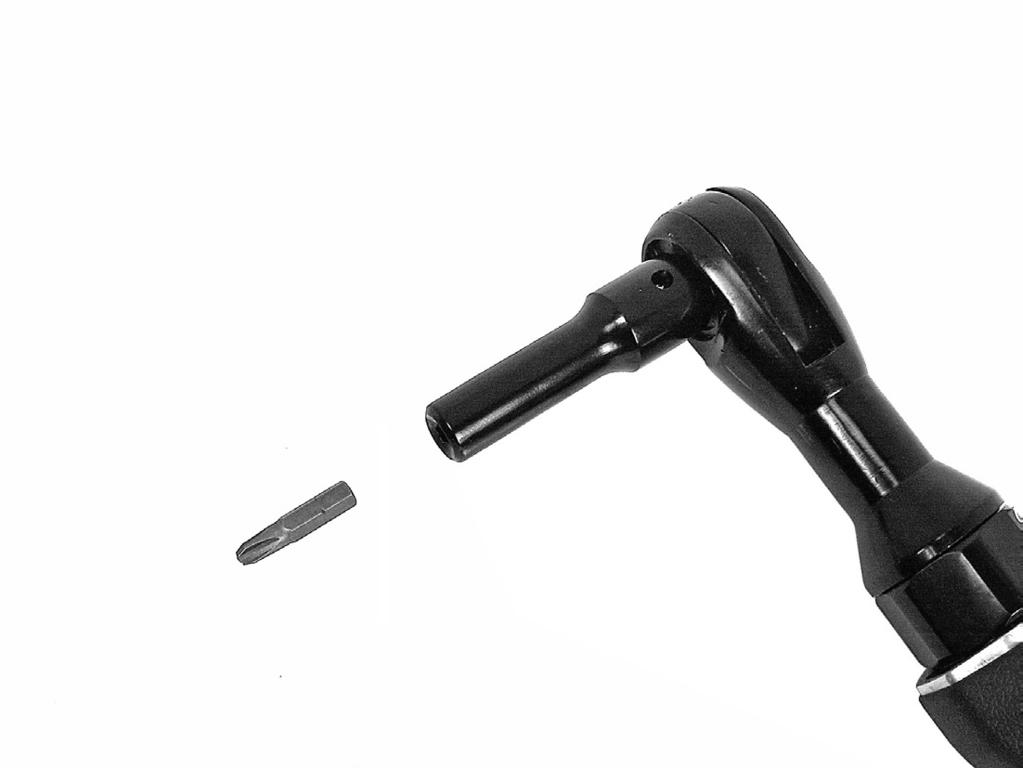

40 Pred uporabo Montaža podaljška ali kardanskega zgiba Podaljšek 14 oz. kardanski zgib 10 potisnite na sprejem, dokler se vzmetna krogla sprejema ne zaskoči v luknjo podaljška oz. kardanskega zgiba. Natični nastavek 7 potisnite na štirirobni nastavek podaljška, oz., na kardanski zgib, dokler se vzmetna krogla štirirobnega podaljška ne zaskoči v luknjo natičnega nastavka Montaža adapterja in vijačnih vstavkov Adapter 11 potisnite na sprejem, dokler se vzmetna krogla sprejema ne zaskočit v luknjo adapterja. Bijačni nastavek 9 potisnite do omejila v šestrobni sprejem adapterja Priklop ragljastega vijačnika na vir stisnjenega zraka PREVIDNOST! Pred priklopom ragljastega vijačnika na vir stisnjenega zraka počakajte, da bo nastal pravilen delovni tlak (6,3 barov). Pred priklopom na vir stisnjenega zraka zagotovite, da bo sprožilni vzvod ragljastega vijačnika na popuščenem položaju. Ragljasti vijačnik priključite na kompresor tako, da natično spojko 8 dletastega kladiva povežete z oskrbno cevjo vira stisnjenega zraka. Da bi lahko regulirali tlak zraka, mora imeti vir stisnjenega zraka reducirni ventil _Ratschenschrauber_HU_SLO.indb :58:57
