1 NÉMETORSZÁGBAN GYÁRTVA Használati útmutató SŰRÍTETT LEVEGŐS CSAVARBEHAJTÓ myhansecontrol.com myhansecontrol.com Felhasználóbarát útmutató ID: #05002 Eredeti használati útmutató

2 QR kódokkal gyorsan és egyszerűen célba érni Függetlenül attól, hogy termékinformációkra, cserealkatrészekre vagy tartozékokra van szüksége, vagy a gyártói garanciát vagy a szervizhelyszínek listáját szeretné megtekinteni vagy csak egy videó útmutatót nézne meg QR kódunkkal mindezt könnyen megteheti. Mi az a QR kód? A QR (Quick Response Gyors) kódok olyan grafikus kódok, amelyek egy okostelefon kamerával beolvashatók és amelyek pl. egy internet oldalra irányítják vagy elérhetőség adatokat tartalmaznak. Előnyei: Nem kell begépelni az internet oldal URL webcímét vagy az elérhetőség adatokat! Hogyan működik? A QR kódok használatához olyan okostelefon szükséges, amely rendelkezik QR kód olvasóval és internetkapcsolattal is. A QR kód olvasót rendszerint ingyen letöltheti okostelefonja alkalmazásboltjából. Próbálja ki most Olvassa be okostelefonjával a következő QR kódot és tudjon meg többet a megvásárolt ALDI termékről. A ALDI-szerviz oldala Minden itt megadott információ elérhető a ALDI-szerviz oldaláról is; amelyet a következő weboldalról érhet el: A QR kód olvasó használata során az internetkapcsolatért a szolgáltatójával fennálló szerződés szerint fizetnie kell.

3 Tartalom Áttekintés... 4 Használata...5 A csomag tartalma/részei... 6 Általános tudnivalók...7 Olvassa el és őrizze meg a használati útmutatót... 7 Jelmagyarázat... 7 Biztonság... 8 Rendeltetésszerű használat... 8 Fennmaradó kockázatok... 9 Sűrített levegős szerszámokra vonatkozó általános biztonsági utasítások... 9 Kiegészítő biztonsági utasítások pneumatikus gépekhez...13 Külön biztonsági utasítások...14 A csavarbehajtó és a csomag tartalmának ellenőrzése Előkészítés A menetes csőcsatlakozó beszerelése...15 Dugaszolható betét/hosszabbító felszerelése...15 A csavarbehajtó kenése...16 A csavarbehajtó használata A csavarbehajtó csatlakoztatása sűrítettlevegő-forráshoz...16 A csavarbehajtó be- és kikapcsolása...17 A forgásirány beállítása...17 Forgatónyomaték kiválasztása...17 Csavarkötések meghúzása, kioldása...17 Karbantartás és ápolás...18 Hibakeresés Műszaki adatok...20 Zaj- és rezgési információk...20 Leselejtezés A csomagolás leselejtezése...21 A csavarbehajtó leselejtezése...21 Megfelelőségi nyilatkozat...22 Dok./Rev.-Nr _ _Schlagschrauber

4 4 A B

5 5 C D E F 5 4 G 5 3

6 6 A csomag tartalma/részei 1 Sűrített levegős csavarbehajtó 2 Légbevezető 3 Forgatónyomaték szabályozó 4 Elsütő billentyű 5 Forgásirány kapcsoló 6 Befogó 7 1/2"-os dugókulcs, 10db 8 Tömítőszalag 9 Ködolajozó 10 Menetes csőcsatlakozó 11 Olajos üveg, üres 12 Imbuszkulcs 13 1/2"-os hosszabbító, 100 mm

7 Általános tudnivalók Általános tudnivalók Olvassa el és őrizze meg a használati útmutatót A használati útmutató a sűrített levegős csavarbehajtóhoz tartozik (a továbbiakban mint csavarbehajtó). Az útmutató fontos tudnivalókat tartalmaz az eszköz biztonságáról, használatáról és gondozásáról. A csavarbehajtó használata előtt alaposan olvassa el a használati útmutatót. Különösen a biztonsági utasításokat és figyelmeztetéseket vegye figyelembe. A használati útmutató utasításainak figyelmen kívül hagyása súlyos sérülésekhez vagy a csavarbehajtó károsodásához vezethet. Tartsa be a termék használatára vonatkozó helyi és nemzeti előírásokat. A használati útmutatót őrizze meg egy biztonságos helyen a későbbi használathoz. A használati útmutató a csavarbehajtóhoz tartozik. Amennyiben a csavarbehajtót továbbadja másoknak, feltétlenül mellékelje a használati útmutatót is. Jelmagyarázat A használati útmutatóban, a csavarbehajtón és a csomagoláson a következő jelöléseket és jelzőszavakat használtuk. Ez a jel az összeszereléssel, használattal kapcsolatos hasznos kiegészítő tudnivalókra hívja fel a figyelmet. Megfelelőségi nyilatkozat (lásd Megfelelőségi nyilatkozat fejezet): Az ilyen jellel ellátott áruk teljesítik az Európai Gazdasági Térség valamennyi vonatkozó közösségi előírását. Olvassa el a használati útmutatót. Viseljen védőszemüveget. Viseljen pormaszkot. Viseljen hallásvédő eszközt. Viseljen megfelelő védőkesztyűt. 7

8 Biztonság A TÜV védjegy igazolja, hogy a csavarbehajtó rendeltetésszerű használata esetén biztonságos. A GS jel a geprüfte Sicherheit német kifejezés (magyar jelentése: ellenőrzött biztonság) rövidítése. Az ilyen jellel ellátott termékek megfelelnek a német termékbiztonsági törvény (ProdSG) követelményeinek. A maximális üzemi nyomás 6,3 bar. A szerszámbefogót 1/2"-os dugós betétekhez tervezték. A maximális fordulatszám 6350 min -1. Biztonság Rendeltetésszerű használat A csavarbehajtó kizárólagosan hobbi és barkács magánfelhasználók számára készült, az alábbi célokra: csavarkötések meghúzása, kioldása. Minden egyéb felhasználási mód kifejezetten tilos, rendeltetésellenes használatnak minősül. A gyártó és a forgalmazó a rendeltetésellenes vagy hibás használatból eredő sérülésekért, károkért nem vállal felelősséget. Lehetséges példák a rendeltetésellenes vagy hibás használatra: a csavarbehajtó használata a rendeltetésétől eltérő célokra; a használati útmutató biztonsági előírásainak és utasításainak, valamint a szerelési, használati, karbantartási és tisztítási utasításoknak a figyelmen kívül hagyása; a csavarbehajtó használatához szükséges speciális és/vagy általánosan érvényes balesetmegelőzési, foglalkozás-egészségügyi vagy biztonságtechnikai előírások figyelmen kívül hagyása; olyan tartozékok vagy pótalkatrészek használata, amelyek nem a csavarbehajtóhoz készültek; a csavarbehajtó átalakítása; a csavarbehajtó javítása nem a gyártó vagy szakember által; a csavarbehajtó kereskedelmi, kisipari vagy ipari használata; 8

9 Biztonság a csavarbehajtó kezelése vagy karbantartása olyan személyek által, akik nincsenek tisztában a csavarbehajtó használatával és/vagy nem ismerik a vele járó veszélyeket. Fennmaradó kockázatok A rendeltetésszerű használat ellenére sem zárhatóak ki teljesen a nyilvánvaló, fennmaradó kockázatok. A csavarbehajtó jellegéből adódóan az alábbi veszélyhelyzetek fordulhatnak elő: szakszerűtlen használat okozta becsípődés vagy sérülés veszélye; a behelyezett szerszám vagy a munkadarab törése. Sűrített levegős szerszámokra vonatkozó általános biztonsági utasítások A csavarbehajtó beállítása, üzemeltetése, javítása, karbantartása és tartozékcseréje előtt, valamint a gép közelében végzett munkálat előtt olvassa el és értelmezze a biztonsági utasításokat. Ha nem így tesz, az komoly testi sérülésekhez vezethet. A csavarbehajtó beállítását és használatát kizárólag megfelelő képzettségű és végzettségű kezelőszemélyzet végezheti. A csavarbehajtón módosítás nem végezhető. Az átalakítások miatt csökkenhet a biztonsági óvintézkedések hatékonysága, növekedhetnek a gépkezelőre leselkedő kockázatok. A biztonsági utasításokat nem veszítheti el adja oda a gépkezelőnek. Soha ne használjon sérült csavarbehajtót. A csavarbehajtót rendszeres vizsgálatnak kell alávetni annak ellenőrzése érdekében, hogy a gép típustábláján található mérési értékeket és jelöléseket gond nélkül le lehet-e olvasni. A munkáltató/ kezelő szükség esetén köteles kapcsolatba lépni a gyártóval a póttáblák beszerzése érdekében. Értesítés: Az alábbi veszélyek számítanak előreláthatónak a kézi irányítású csavarbehajtó általános használata esetén. A kezelő vagy a kezelő munkáltatója értékelje a különféle alkalmazási módok alapján megadott, speciális kockázatokat. Kirepülő darabok miatti veszélyek A munkadarab, egy tartozék, vagy akár a gépszerszám törése miatt bizonyos részek nagy sebességgel kilökődhetnek. 9

10 Biztonság A csavarbehajtó üzemeltetése során mindig viseljen ütésálló szemvédő eszközt. A védelem szükséges szintjét minden alkalmazáshoz külön kell kiértékelni. Győződjön meg róla, hogy a munkadarab jól van rögzítve. Berántás/feltekeredés miatti veszélyek Fulladás, skalpolás és/vagy vágási sérülések veszélye áll fenn, ha nem tartja távol a csavarbehajtótól és annak tartozékaitól a laza ruházatot, ékszereket, nyakláncot, haját, kesztyűjét. A kesztyű beakadhat a forgó hajtóműbe, ami az ujjak sérülését, törését okozhatja. A forgó befogófoglalat és hosszabbítók ezen kívül a gumírozott, fémerősítésű kesztyűket könnyen elkaphatja, feltekerheti. Ne viseljen laza, lebegő vagy, levágott, elkopott ujjú kesztyűt. Soha ne markolja meg a hajtást, a foglalatot vagy a hosszabbítót. Kezét tartsa távol a forgó hajtástól. Veszélyek a használat során A csavarbehajtó használatakor a gépkezelő keze olyan veszélyeknek lehet kitéve, mint becsípődés, ütés, vágás, horzsolás és hő hatása. Viseljen a kezét védő megfelelő védőkesztyűt. A gépkezelőnek és a karbantartónak fizikailag képesnek kell lennie, hogy elbírjon a csavarbehajtó méretével, súlyával és teljesítményével. Jól tartsa a csavarbehajtót: Legyen készenlétben, hogy szükség esetén ellen tudjon tartani a szokásos vagy hirtelen mozgásoknak. A csavarbehajtót működés közben két kézzel fogja. Figyeljen, hogy egyensúlyát mindig megtartsa, álljon biztosan a lábán. Az energiaellátás megszakadása esetén engedje el az elsütő billentyűt. Csak a gyártó által ajánlott kenőanyagot használja. Ne használja szűk helyen a csavarbehajtót, különösen lecsavarozáskor ügyeljen rá, hogy keze ne csípődjön be a gép és a munkadarab közé. Ismétlődő mozgások miatti veszélyek A sűrített levegős csavarbehajtóval folytatott munkálatok során a gépkezelőnek kellemetlen érzése támadhat a kezében, a karjában, valamint a nyak és a vállak területén, illetve egyéb testrészeinél. 10

11 Biztonság A géppel folytatott munkálatokhoz válasszon kényelmes helyzetet, ügyeljen a biztonságos tartásra, és kerülje a kedvezőtlen pozíciókat, vagy olyanokat, melyeknél nehézkes megtartani az egyensúlyt. Hosszan tartó munkálatok alatt a gépkezelő változtasson a testtartásán; ez segíthet a kellemetlen érzés és a fáradtság megelőzésében. Amennyiben a gépkezelő olyan tüneteket észlel, mint például az állandó rosszullét, panaszok, szívdobogás, fájdalom, bizsergés, süketség, égés vagy merevség, akkor ezeket a jeleket komolyan kell venni, nem szabad figyelmen kívül hagyni. A gépkezelő közölje mindezt a munkáltatójával, és keressen fel egy szakképzett orvost. A tartozékok miatti veszélyek Válassza le a csavarbehajtót a sűrített levegőről, mielőtt gépszerszámot vagy tartozékot cserél. A foglalatot, tartozékot semmiképp ne érintse meg a művelet közben, mert ezzel növeli a vágási, égési és rezgés okozta sérülések esélyét. Kizárólag a gép gyártója által a csavarkötésekhez javasolt típusú, illetve méretű tartozékokat és anyagokat használjon; ne használjon más típusú vagy méretű tartozékot és anyagot. Kizárólag jó üzemállapotban levő ütőfoglalatot használjon, mert a nem megfelelő állapotú kézi foglalatok és tartozékok a csavarbehajtóval használva eltörhetnek és kirepülhetnek. Munkahelyi veszélyek A munkahelyi sérülések fő okai az elcsúszás, a megbotlás és az elesés. Ügyeljen az olyan felületekre, melyek a gép használata során csúszóssá válhatnak, valamint a légtömlő jelentette botlásveszélyre. Ismeretlen környezetben óvatosan járjon el. Rejtett veszélyeket jelenthetnek az elektromos vezetékek, illetve egyéb tápvezetékek. A csavarbehajtó nem alkalmas robbanásveszélyes környezetben történő használatra, illetve nem rendelkezik elektromos áramforrásokkal való érintkezés elleni szigeteléssel. Győződjön meg róla, hogy nincs a közelben semmilyen elektromos vezeték, gázcsővezeték stb., ami a csavarbehajtó használata során megsérülve veszélyt jelenthetne. 11

12 Biztonság Por és gőzök jelentette veszélyek 12 A sűrített levegős csavarbehajtó használata során keletkező por és gőz egészségügyi károkat (mint pl. rák, születési rendellenesség, asztma és/vagy bőrgyulladás) okozhat; elengedhetetlen, hogy kockázatelemzést végezzen ezekre a veszélyekre vonatkozóan, és hogy megvalósítsa a megfelelő szabályozási mechanizmusokat. A kockázatelemzésbe bele kell vonni a csavarbehajtó használatakor képződő és az esetlegesen felkevert, meglevő port is. A távozó levegőt úgy kell elvezetni, hogy port tartalmazó környezetben a por felkavarása a lehető legkisebb mértékű maradjon. Ha por vagy gőz képződik, akkor a fő feladat azoknak a felszabadulásuk helyén történő kézben tartása. Minden, a szálló por és gőz elnyomására, elszívására, felfogására szolgáló beépített alkatrészt, illetve tartozékot a gyártói utasítások szerint kell használni és karbantartani. A légzésvédő felszereléseket a munkáltató rendelkezései, vagy a munka- és egészségvédelmi előírások szerint használja. Zaj jelentette veszélyek A nagy zajszint hatására nem elegendő hallásvédelem esetén maradandó halláskárosodás, hallásvesztés és egyéb bajok, például fülzúgás (csengés, zúgás, sípolás vagy zümmögés a fülben) alakulhatnak ki. Ezekre a veszélyekre tekintettel a kockázatelemzés lefolytatása és a megfelelő szabályozási mechanizmusok bevezetése elengedhetetlen. A kockázat csökkentésére alkalmas szabályozási mechanizmusokhoz olyan intézkedések tartoznak, mint a munkadarabon fellépő csengő zajokat megelőző szigetelőanyagok használata. A hallásvédő felszereléseket a munkáltató rendelkezései és a munka-, illetve egészségvédelmi előírások szerint használja. A csavarbehajtót az útmutatóban szereplő tanácsok szerint üzemeltesse és tartsa karban, hogy elkerülje a zajszint szükségtelen megemelkedését. A felhasznált anyagokat és a gépszerszámokat a jelen használati útmutató előírásainak megfelelően kell kiválasztani, karbantartani és kicserélni, hogy megakadályozza a zajszint szükségtelen megemelkedését.

13 Rezgés miatti veszélyek Biztonság A kézben, karban a rezgések hatására idegi és vérkeringési károsodások alakulhatnak ki. Kezét tartsa távol a csavarozó foglalatától. Ha hidegben dolgozik, hordjon meleg ruhát, kezét tartsa szárazon, melegen. Amennyiben zsibbadást, bizsergést vagy fájdalmat érez az ujjaiban vagy kezeiben, esetleg befehéredik a bőr az ujjain, illetve a kezén, függessze fel a csavarbehajtóval végzett munkát, értesítse a munkáltatóját, és keressen fel egy orvost. A csavarbehajtót az útmutatóban szereplő tanácsok szerint üzemeltesse és tartsa karban, hogy elkerülje a rezgések szükségtelen megemelkedését. Elkopott vagy nem jól illeszkedő foglalatokat, hosszabbítókat ne használjon, mert ezek nagy eséllyel a rezgések jelentős növekedését okozzák. A felhasznált anyagokat és a gépszerszámokat a jelen használati útmutató előírásainak megfelelően kell kiválasztani, karbantartani és kicserélni, hogy megakadályozza a rezgések szükségtelen felerősödését. Ha lehet, karmantyús csőszerelvényt kell használni. Ne tartsa túlzottan erősen a csavarbehajtót, de biztonságosan fogja, figyelve a szükséges visszaható erőkre, mivel a markolóerő növekedésével rendszerint a rezgés kockázata is nagyobb. Kiegészítő biztonsági utasítások pneumatikus gépekhez A sűrített levegő komoly sérüléseket okozhat. Amikor a csavarbehajtó használaton kívül van, valamint a tartozékok cseréje és javítási munkálatok végzése előtt gondoskodjon róla, hogy a sűrítettlevegő-ellátás el legyen zárva, a légtömlő ne legyen nyomás alatt és hogy a csavarbehajtó le legyen választva a sűrítettlevegőellátásról. Soha ne irányítsa a légáramot saját maga vagy más irányába. Az ide-oda csapódó tömlők súlyos sérülést okozhatnak. Ezért mindig ellenőrizze, hogy a tömlők és rögzítőeszközök nem sérültek vagy lazultak-e meg. 13

14 Biztonság A hideg levegőt vezesse el a kezektől. A szerszámbemenetnél ne használjon gyorszáras csatlakozókat. A menetes tömlőcsatlakozókhoz csak keményített acélból készült változatot használjon (vagy hasonlóan ütésálló anyagot). Univerzális tengelykapcsolót (körmös tengelykapcsolót) nem szabad használni. Gondoskodjon róla, hogy a csavarbehajtón megadott legnagyobb nyomást túl ne lépjék. Whipcheck tömlőbiztosítókat kell használni arra az esetre, ha a tömlő és a gép, illetve a tömlők közötti összeköttetés meghibásodna. A levegővel üzemeltetett gépeket soha ne a tömlőnél fogva hordozza. A csavarbehajtót csak olyan vezetékekre szabad csatlakoztatni, amelyeknél garantált a megengedett legnagyobb nyomás 10 %-nál nagyobb mértékű túllépésének megakadályozása, például a sűrítettlevegő-vezetékbe épített nyomásszabályozó (nyomáscsökkentő) szeleppel, utánkapcsolt vagy beépített nyomáshatároló szeleppel. A sűrített levegő tömlőt hőtől, olajtól, éles szélektől tartsa távol. Mindig ellenőrizze a tömlőt a csavarbehajtó használata előtt. A csavarbehajtót csak kompresszorral működtesse. Sűrített levegős palackok használata nem megengedett. Az excentrikus csiszolót tilos oxigénnel vagy más éghető gázzal üzemeltetni. Különben robbanást/tüzet okozhat. A csatlakoztatást csak gyorscsatlakozón keresztül szabad elvégezni. Külön biztonsági utasítások Ne használjon hibás gépszerszámokat. Soha ne használjon olyan szerszámbetéteket, amelyek töröttek vagy deformálódtak. A véletlen, nem ellenőrzött beindítás elkerülése érdekében az elsütő billentyűt úgy alakították ki, hogy az elengedéskor rögtön visszaugrik az alapállásba. Így a gép működése azonnal befejeződik. A sűrítettlevegő-ellátás megszakadása esetén azonnal eressze el az elsütő billentyűt. 14

15 A csavarbehajtó és a csomag tartalmának ellenőrzése A csavarbehajtó és a csomag tartalmának ellenőrzése 1. Vegye ki a csavarbehajtót és az alkatrészeket a csomagolásból. 2. Ellenőrizze, hogy nincs-e sérülés a csavarbehajtón vagy a külön alkatrészeken. Ha van, ne használja a csavarbehajtót. Ez esetben keresse fel a vásárlás helyszínét vagy amennyiben az megfelelőbb, forduljon a gyártóhoz a jótállási adatlapon megadott szervizcímen. 3. Ellenőrizze a szállítás teljességét (lásd A és B ábra). Előkészítés FIGYELMEZTETÉS! Sérülésveszély! Feltétlenül válassza le a csavarbehajtót a sűrítettlevegő-forrásról, mielőtt beállítást végez, tartozékot szerel fel vagy cserél, illetve karbantartási munkát végez rajta. A menetes csőcsatlakozó beszerelése 1. Távolítsa el a műanyag védőkupakot a légbevezetőről 2 (lásd C ábra). 2. Tekerje át a menetes csőcsatlakozó 10 menetét a tömítőszalaggal Az óramutató járásával megegyező irányban csavarja a gyorscsatlakozót a légbevezetőre. Dugaszolható betét/hosszabbító felszerelése FIGYELMEZTETÉS! Sérülésveszély! A tartozékok felszerelésekor ügyeljen arra, hogy a rugós golyó bepattanjon a helyére. Ellenőrizze a tartozékok biztos helyzetét. A dugókulcsok felszerelése Tolja a kívánt dugókulcsot 7 a befogóra 6 annyira, hogy a felfogó rugós golyója a dugókulcs nyílásába kattanjon (lásd D ábra). A hosszabbító felszerelése 1. Tolja a hosszabbítót 13 a befogóra 6 úgy, hogy a felfogó rugós golyója a hosszabbító nyílásába kattanjon (lásd D ábra). 2. Tolja a kívánt dugaszolható betétet a hosszabbítóra, amíg a hosszabbító rugós golyója a dugókulcs nyílásába nem kattan. 15

16 A csavarbehajtó használata A csavarbehajtó kenése 16 A súrlódásos és korróziós károk megelőzése érdekében különösen fontos a rendszeres kenés. Gyártói javaslat, hogy az egyik jónevű gyártó megfelelő sűrített levegőre specializált olaját használja. Kenés ködolajozóval A nyomáscsökkentő után egy ködolajozó előkészítő fokozatként folyamatosan optimális kenést biztosít a szerszámnak. A ködolajozó az átáramló levegőbe finom cseppekben adja le az olajat, ezáltal egyenletes kenést biztosítva. Szerelje be a mellékelt ködolajozót 9 az alábbi módon (lásd A, B és C ábra): 1. Vegye le a műanyag védőkupakot a csavarbehajtó légbevezetőjéről Tekerje körül a ködolajozó menetét a mellékelt tömítőszalaggal Csavarja a ködolajozót az óramutató járásával megegyező irányban a légbevezetőbe. 4. Tekerje körül a menetes csőcsatlakozó 10 menetét a mellékelt tömítőszalaggal. 5. Csavarja a menetes csőcsatlakozót az óramutató járásával megegyező irányban a ködolajozóba. 6. Vegye ki a ködolajozónál található csavart egy csillagfejű csavarhúzó segítségével. 7. Töltsön 10 ml olajat a ködolajozóba. 8. Zárja le a ködolajozót az imént eltávolított csavar visszahelyezésével és a csillagfejű csavarhúzó segítségével történő meghúzással. Kézi kenés Ha nem használ ködolajozót, hosszabb munkafolyamat esetén, illetve minden üzembe helyezés előtt végezzen kenést úgy, hogy 3 4 csepp speciális, sűrített levegőhöz alkalmas olajat csepegtet a csavarbehajtó menetes csőcsatlakozójába 10 (lásd A, B és C ábra). A csavarbehajtó használata A csavarbehajtó csatlakoztatása sűrítettlevegőforráshoz FIGYELMEZTETÉS! Sérülésveszély! A csavarbehajtó sűrítettlevegő-forráshoz való csatlakoztatása előtt várja meg, hogy kialakuljon a megfelelő üzemi nyomás (max. 6,3 bar). A sűrítettlevegő-forráshoz való csatlakoztatás előtt győződjön meg róla, hogy a csavarbehajtó elsütő billentyűje kioldott állásban van.

17 A csavarbehajtó használata A csavarbehajtót a menetes csőcsatlakozójával 10 a sűrített levegő táptömlőre csatlakoztatva kösse a sűrített levegő forrásra. A sűrítettlevegő-forrás legyen nyomáscsökkentővel felszerelve, hogy szabályozhassa a légnyomást. A csavarbehajtó be- és kikapcsolása Bekapcsolás Húzza meg az elsütő billentyűt 4 (lásd E ábra). Kikapcsolás Engedje el az elsütő billentyűt 4. Ha végzett a munkával, válassza le a csavarbehajtót a sűrített levegő ellátásról. A forgásirány beállítása FIGYELMEZTETÉS! Sérülésveszély! Bekapcsolt állapotban tilos a forgásirányt átváltani. A forgásirány kapcsolóval 5 be lehet állítani, milyen irányba forogjon a csavarbehajtó (lásd F ábra). Csúsztassa a kapcsolót az F állásba: A csavarbehajtó az óramutató járásának irányába forog. Csúsztassa a kapcsolót az R állásba: A csavarbehajtó az óramutató járásával ellentétes irányba forog. Forgatónyomaték kiválasztása A csavarbehajtó hajtóerejét a forgatónyomaték szabályozóval lehet beállítani. A forgatónyomaték szabályozónak 4 fokozata van, az 1 a legkisebb, a 4 a legnagyobb forgatónyomatékot jelenti. A mindenkori forgatónyomaték az adott alkalmazástól függ. Úgy állítsa be a forgatónyomaték szabályozót 3, hogy a beállítani kívánt fordulatszám a jelölő nyílra mutasson (lásd G ábra). Csavarkötések meghúzása, kioldása FIGYELMEZTETÉS! Sérülésveszély! A csavarbehajtó használatakor viseljen személyi védőfelszerelést, védőszemüveget, védőkesztyűt és hallásvédő eszközt. A méretezett légnyomást ne lépje túl, a sűrítettlevegő-ellátás mindig legyen tiszta és kicsapódástól mentes. A kompresszor tartályából minden nap eressze le a kondenzátumot, használjon légszűrőt. Gondoskodjon a csavarbehajtó rendszeres kenéséről, például ködolajozóval. 17

18 Karbantartás és ápolás A sűrítettlevegő-ellátás megszakadása esetén azonnal eressze el az elsütő billentyűt. 1. Kapcsolja be a sűrítettlevegő-forrást és járassa, amíg el nem éri a maximális nyomást és a készülék le nem kapcsol. 2. A sűrítettlevegő-forráson nyomáscsökkentő segítségével állítsa be az optimális üzemi nyomást. Ne feledje, hogy a maximális üzemi nyomást nem szabad túllépni. A túlzottan megnövelt üzemi nyomás nem növeli a teljesítményt, csak a levegőfelhasználás és a készülék kopása nő meg. A műszaki adatokat ezért mindig tartsa be. 3. Szereljen fel egy dugókulcsot 7 és szükség esetén egy hosszabbítót 13 (lásd a D ábrát és a Dugaszolható betét/hosszabbító felszerelése fejezetet). 4. Válassza ki a forgásirányt (lásd A forgásirány beállítása ). 5. Állítsa be a forgónyomatékot (lásd Forgatónyomaték kiválasztása ). 6. Tegye a dugaszolható betétet a hatlapú anyára vagy a hatszögletes csavarra. 7. Húzza meg az elsütő billentyűt Amikor a csavarkötés a kívánt helyzetbe került, engedje el az elsütő billentyűt. Karbantartás és ápolás FIGYELMEZTETÉS! Sérülésveszély! Válassza le a csavarbehajtót a sűrítettlevegőellátásról, mielőtt rajta tisztító, karbantartó műveleteket végezne. Tisztítás ÉRTESÍTÉS! Meghibásodás veszélye! A súrlódásos és korróziós károk megelőzése érdekében rendszeresen tisztítsa a csavarbehajtót. Mindig fedje le (például egy fóliával) a csavarbehajtót a használat után, hogy megakadályozza a beszennyeződését. A tisztításhoz ne használjon agresszív tisztítószert, éles vagy fémes tisztítóeszközt, például kést, kemény spatulát és más hasonló tárgyakat. Ezek ugyanis károsíthatják a felületet. 1. A tisztítás megkezdése előtt válassza le a csavarbehajtót a sűrítettlevegő-forrásról. 2. Csak száraz, puha ruhával vagy sűrített levegővel tisztítsa a csavarbehajtót. Karbantartás Rendszeresen tartsa karban a csavarbehajtót minden két órányi (szünet nélküli) munka után. Ajánlott a karbantartás 1 óra használat után és kisebb mértékű használat esetén is legalább évente négyszer. Ehhez kövesse a kenéssel kapcsolatos utasításokat (lásd A csavarbehajtó kenése című bekezdést). 18

19 Hibakeresés Rendszeresen és minden használat után ellenőrizze a csavarbehajtó által leadott rezgéseket. Megnövekedett rezgésszint okát az újabb használat előtt el kell hárítani, ill. karban kell tartani a csavarbehajtót. Csak a gyártó eredeti pót- és csere alkatrészeit használja, egyébként veszély leselkedik a kezelőre. Rendszeresen ellenőrizze, hogy a csavarbehajtó és a tartozékok nem rongálódtak-e meg. Hibakeresés Probléma Lehetséges ok Hibaelhárítás Túl kicsi a fordulatszám, alig jön levegő a kimenetből. A csavarbehajtó nem mozog, bár a kimeneten normál módon távozik a sűrített levegő. A motor részei a kosz miatt elakadtak. Túl alacsony a tápnyomás. A motor beragadt a felgyülemlett anyagok miatt. Ellenőrizze a nyomásadó egység szűrőjét. Kenje meg a csavarbehajtót A csavarbehajtó kenése című bekezdésben ismertetett módon. Utána rövid időközökben működtesse a csavarbehajtót bal, majd jobb irányban. Ha kell, ismételje meg az eljárást. Kenje meg a csavarbehajtót A csavarbehajtó kenése című bekezdésben ismertetett módon. Gumikalapáccsal óvatosan kopogtassa meg a készülékházat. Válassza le a csavarbehajtót a tápnyomásról. Próbálja meg a motort a foglalat forgatásával kioldani. 19

20 Műszaki adatok Műszaki adatok Modell: Méretezett légnyomás: RP7404 6,3 bar / 90 psi Méretezett fordulatszám: 6350 min -1 Súly: kb. 2,2 kg Becsült hangnyomásszint L P : 84,4 db(a), K=3 db (A) (az EN ISO 4871 és az EN ISO alapján) Hangteljesítményszint L W : 95,4 db (A), K=3 db (A) (az EN ISO 4871 és az EN ISO alapján) A fogantyú rezgésértéke: 3,3 m/s 2, K=0,82 m/s 2 Cikkszám: Zaj- és rezgési információk Zajkibocsátási értékek Az DIN EN alapján mérve. Ha a munkaterületen a zajszint meghaladja a 85 db (A) értéket, a gépkezelő érdekében külön óvintézkedések szükségesek (megfelelő fülvédő viselése). Hangnyomásszint L pa 84,4 db(a) Hangteljesítményszint L wa 95,4 db(a) Normál eltérés K 3 db(a) A fent megadott értékek a zajkibocsátási értékeket, nem a biztonságos munkahelyi értékeket jelzik. A káros kibocsátási és a környezeti hatások kölcsönös összefüggéséből még nem lehet egyértelműen megállapítani, hogy szükséges-e egyéb óvintézkedés, vagy sem. Azon tényezők közé, amelyek kihatnak az adott munkahelyen fennálló káros környezeti hatások szintjére, ezek tartoznak: a munkaterület és a környezet specifikációja, a behatás időtartama, egyéb zajforrások stb. Kérjük, a biztonságos munkahelyi értékekhez vegye figyelembe a nemzeti jogszabályokban foglalt lehetséges eltéréseket is. A fent megadott információk mindazonáltal lehetővé teszik a felhasználó számára a veszélyhelyzetek és kockázatok könnyebb felmérését. Rezgésérték ah 3,3 m/s² Normál eltérés K 0,82 m/s² 20

21 Leselejtezés FIGYELEM! A fent megnevezett rezgés kibocsátási érték (rezgésérték) mérése az DIN EN szerinti szabványos mérési eljárással történt és alkalmas egy elektromos szerszám másikkal történő összehasonlítására. Alkalmas a rezgés általi igénybevétel előzetes megbecslésére is. A tényleges rezgés kibocsátási érték a következőkben leírt módon a használat módjától függően ettől eltérhet: a csavarbehajtó állapota, illetőleg rendeltetésszerű karbantartása, az anyag jellege és a csavarbehajtó használatának módja, a megfelelő tartozékok használata és azok kifogástalan állapota, a csavarbehajtó felhasználó általi, magabiztos használata, a csavarbehajtó rendeltetésszerű, ebben a használati útmutatóban leírt alkalmazása. A csavarbehajtó nem megfelelő alkalmazása esetén rezgések általi megbetegedéseket idézhet elő. FIGYELEM! A felhasználási módtól, valamint a használati körülményektől függően az alábbi biztonsági intézkedéseket kell betartani a felhasználó biztonsága érdekében: Igyekezzék a rezgést lehetőleg kerülni. Csak kifogástalan állapotú tartozékokat használjon. Viseljen rezgésálló kesztyűt, ha a csavarbehajtót használja. A csavarbehajtót a jelen használati útmutató előírásainak megfelelően ápolja és tartsa karban. 10 C alatti hőmérsékleten lehetőleg ne használja a csavarbehajtót. Tervezze úgy meg a munkát, hogy az erősen rezgő csavarbehajtót ne kelljen több, egymást követő napon folyamatosan használnia. Leselejtezés A csomagolás leselejtezése A csomagolást szétválogatva tegye a hulladékba. A kartont és papírt a papír, a fóliát a műanyag szelektív hulladékgyűjtőbe tegye. A csavarbehajtó leselejtezése A csavarbehajtót az országában érvényes előírásoknak megfelelően selejtezze le. 21

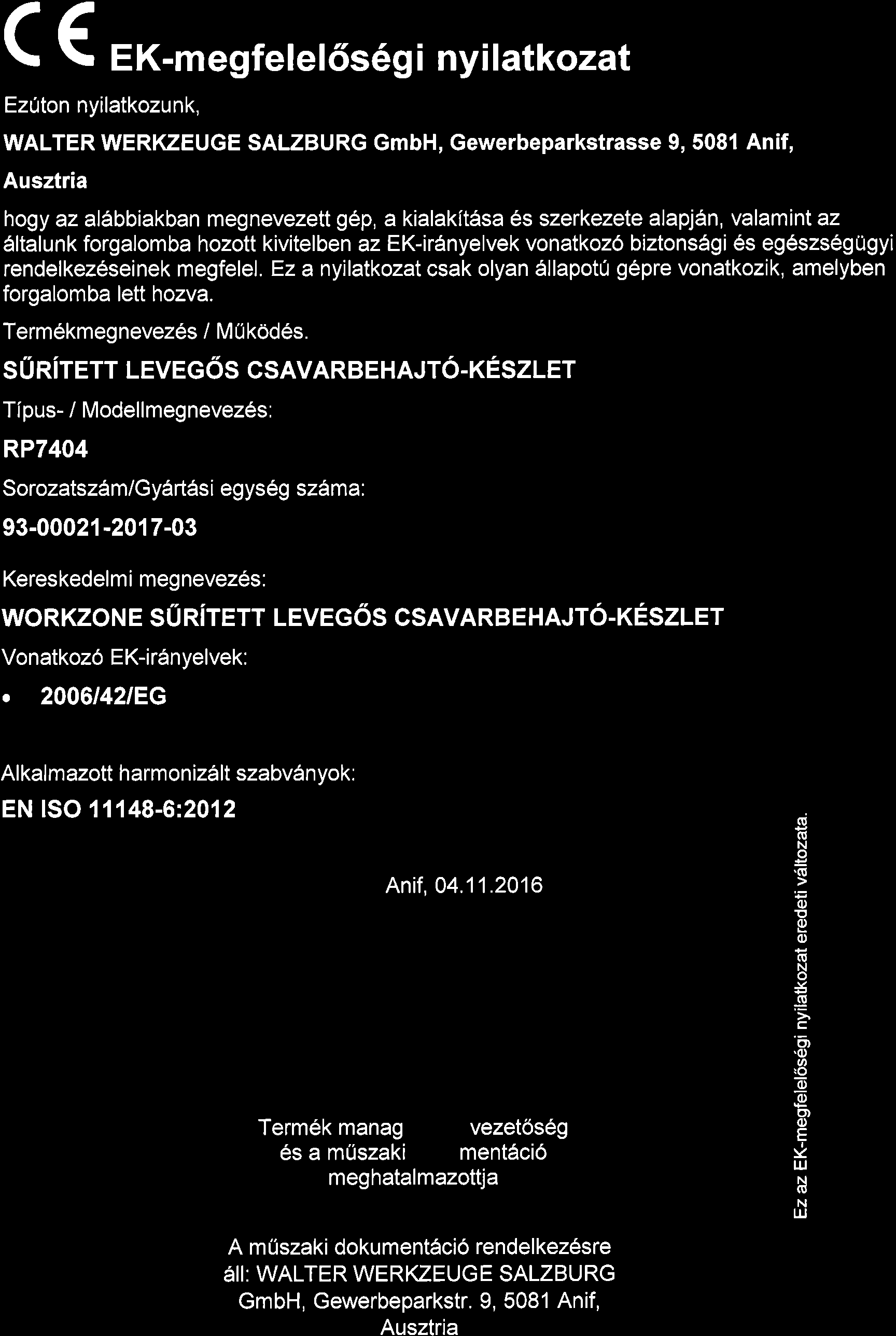

22 Megfelelőségi nyilatkozat Megfelelőségi nyilatkozat 22
