1 MANUAL DEVELOPED IN GERMANY Használati útmutató Navodila za uporabo GYORS SŰRÍTETT LEVEGŐS SAROKCSISZOLÓ PNEVMATSKI KOTNI BRUSILNIK Magyar... Oldal 06 Slovenski...Stran 31 myhansecontrol.com User-friendly Manual ID: #05007 Eredeti használati útmutató Originalna navodila za uporabo

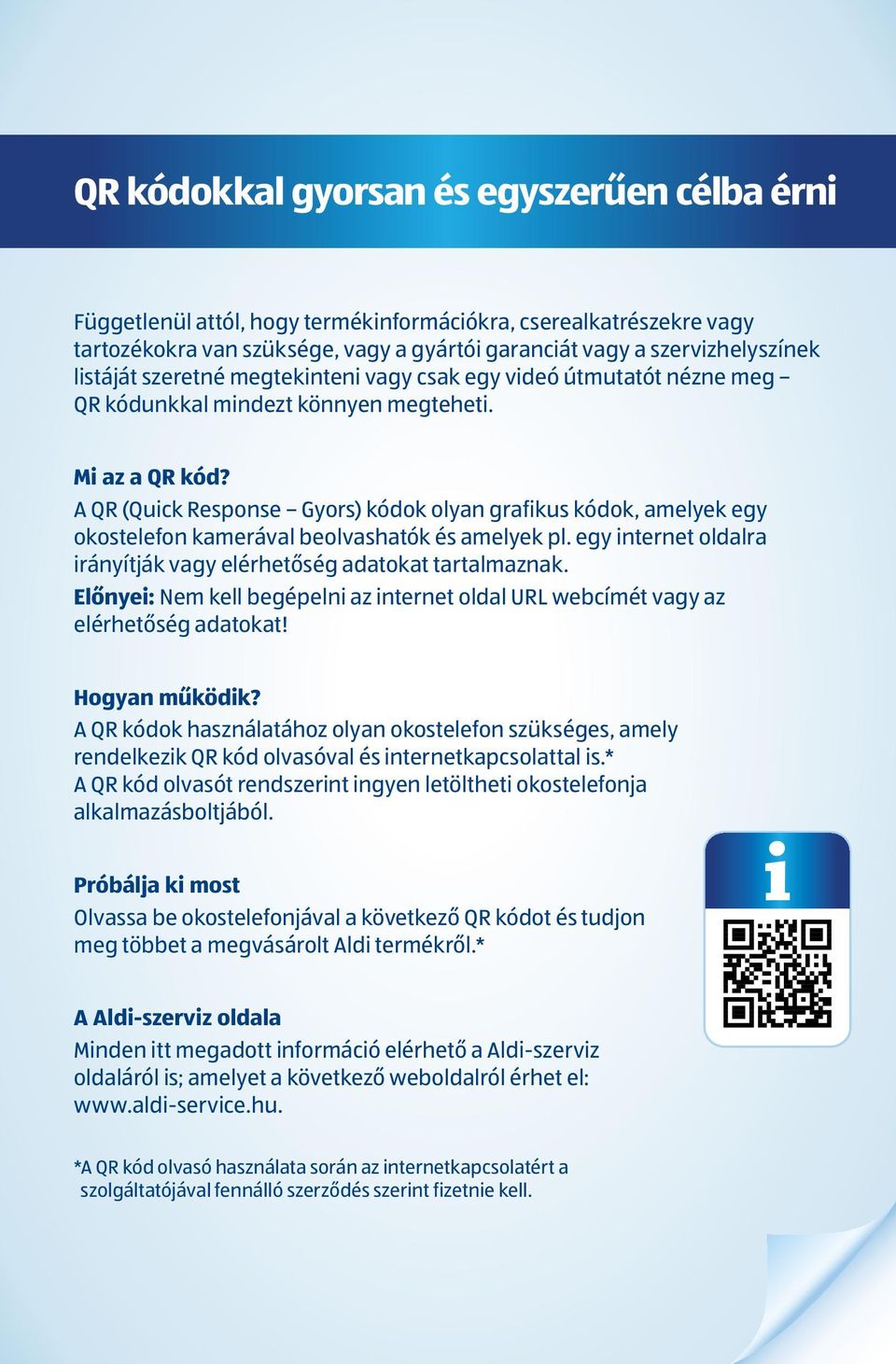

2 QR kódokkal gyorsan és egyszerűen célba érni Függetlenül attól, hogy termékinformációkra, cserealkatrészekre vagy tartozékokra van szüksége, vagy a gyártói garanciát vagy a szervizhelyszínek listáját szeretné megtekinteni vagy csak egy videó útmutatót nézne meg QR kódunkkal mindezt könnyen megteheti. Mi az a QR kód? A QR (Quick Response Gyors) kódok olyan grafikus kódok, amelyek egy okostelefon kamerával beolvashatók és amelyek pl. egy internet oldalra irányítják vagy elérhetőség adatokat tartalmaznak. Előnyei: Nem kell begépelni az internet oldal URL webcímét vagy az elérhetőség adatokat! Hogyan működik? A QR kódok használatához olyan okostelefon szükséges, amely rendelkezik QR kód olvasóval és internetkapcsolattal is.* A QR kód olvasót rendszerint ingyen letöltheti okostelefonja alkalmazásboltjából. Próbálja ki most Olvassa be okostelefonjával a következő QR kódot és tudjon meg többet a megvásárolt Aldi termékről.* A Aldi-szerviz oldala Minden itt megadott információ elérhető a Aldi-szerviz oldaláról is; amelyet a következő weboldalról érhet el: *A QR kód olvasó használata során az internetkapcsolatért a szolgáltatójával fennálló szerződés szerint fizetnie kell.

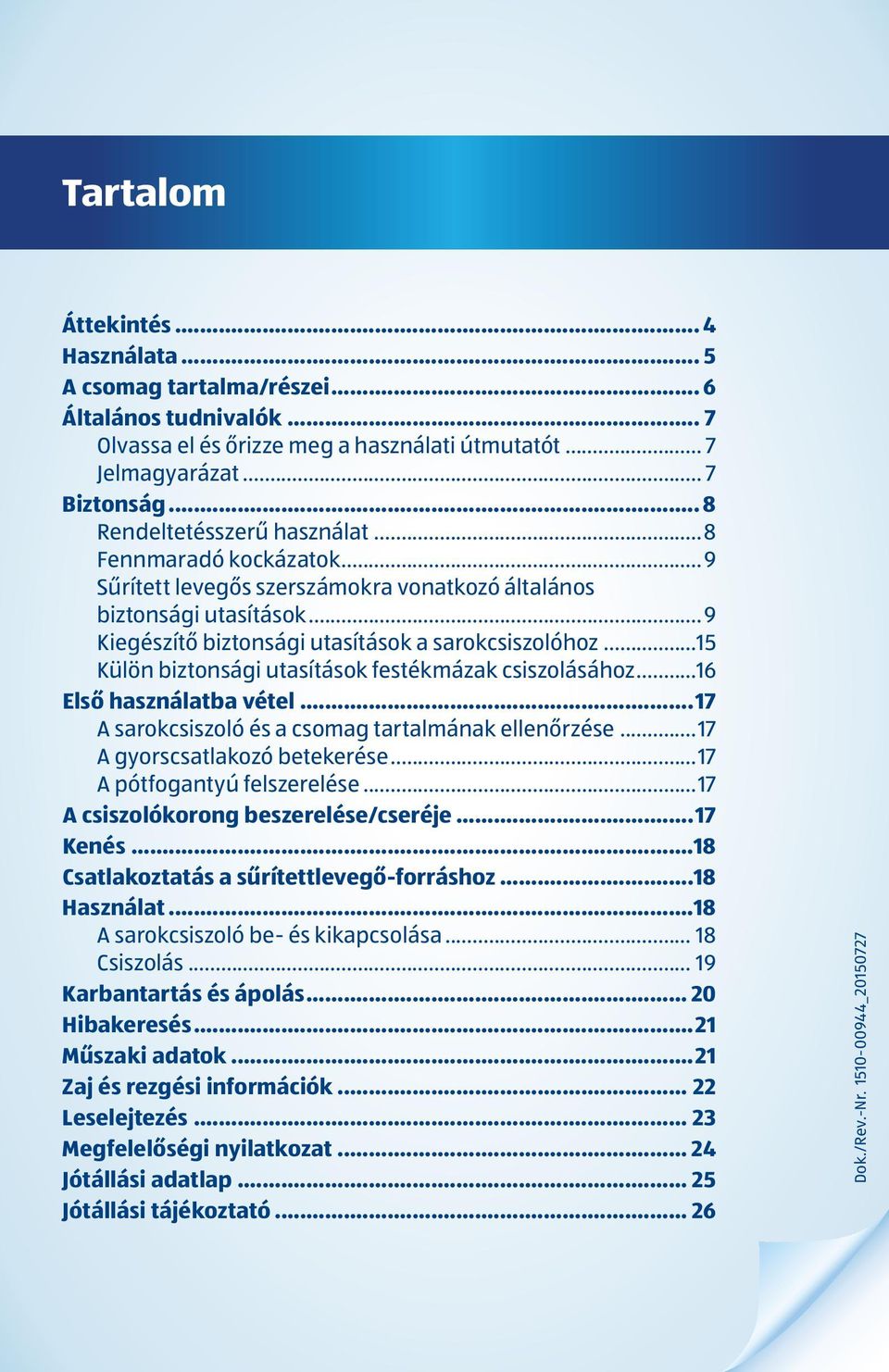

3 Tartalom Áttekintés... 4 Használata... 5 A csomag tartalma/részei... 6 Általános tudnivalók... 7 Olvassa el és őrizze meg a használati útmutatót... 7 Jelmagyarázat... 7 Biztonság... 8 Rendeltetésszerű használat...8 Fennmaradó kockázatok...9 Sűrített levegős szerszámokra vonatkozó általános biztonsági utasítások...9 Kiegészítő biztonsági utasítások a sarokcsiszolóhoz...15 Külön biztonsági utasítások festékmázak csiszolásához...16 Első használatba vétel...17 A sarokcsiszoló és a csomag tartalmának ellenőrzése...17 A gyorscsatlakozó betekerése...17 A pótfogantyú felszerelése...17 A csiszolókorong beszerelése/cseréje...17 Kenés...18 Csatlakoztatás a sűrítettlevegő-forráshoz...18 Használat...18 A sarokcsiszoló be- és kikapcsolása Csiszolás Karbantartás és ápolás Hibakeresés...21 Műszaki adatok...21 Zaj és rezgési információk Leselejtezés Megfelelőségi nyilatkozat Jótállási adatlap Jótállási tájékoztató Dok./Rev.-Nr _

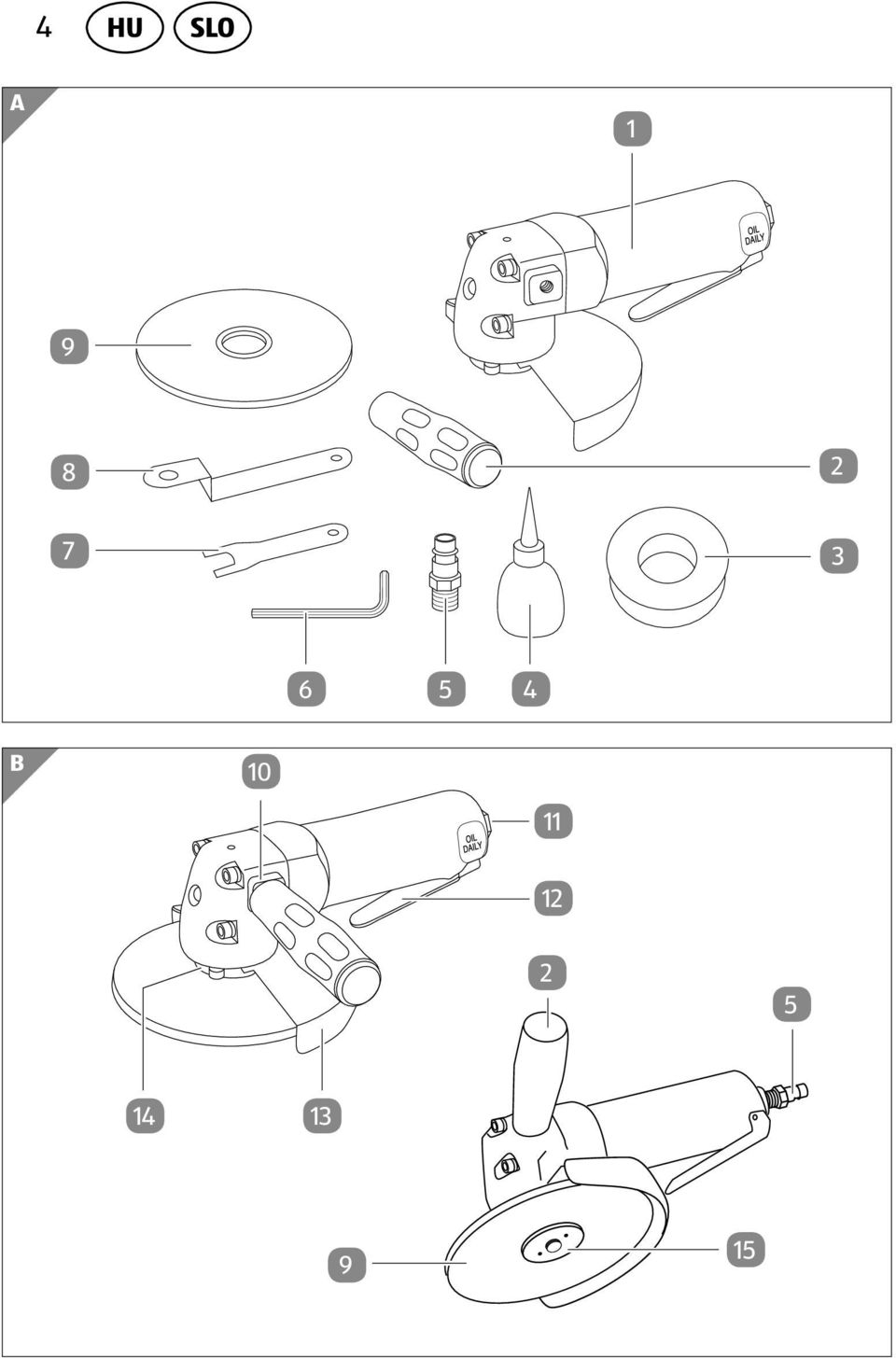

4 4 HU A B

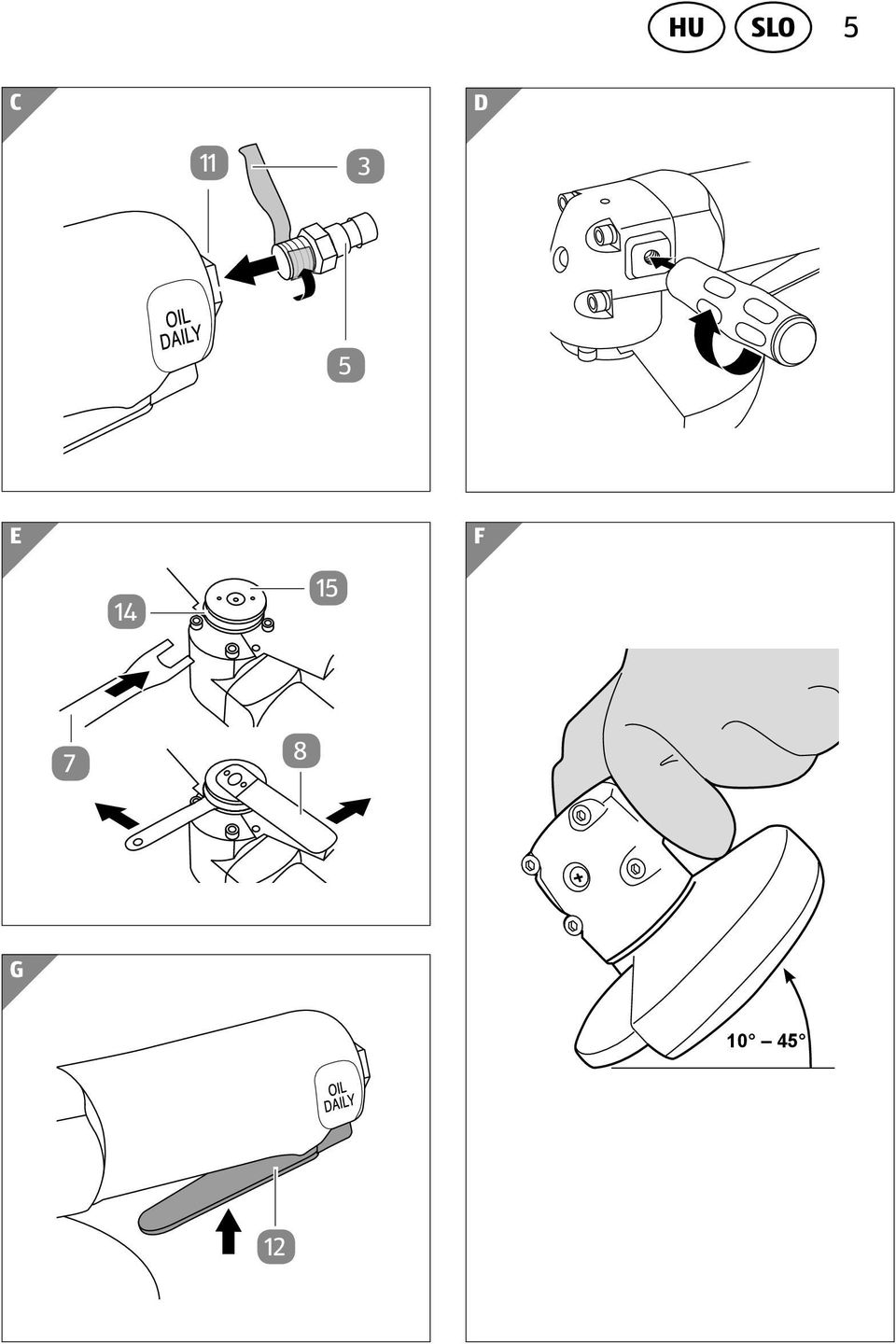

5 HU 5 BC BD BE F BG

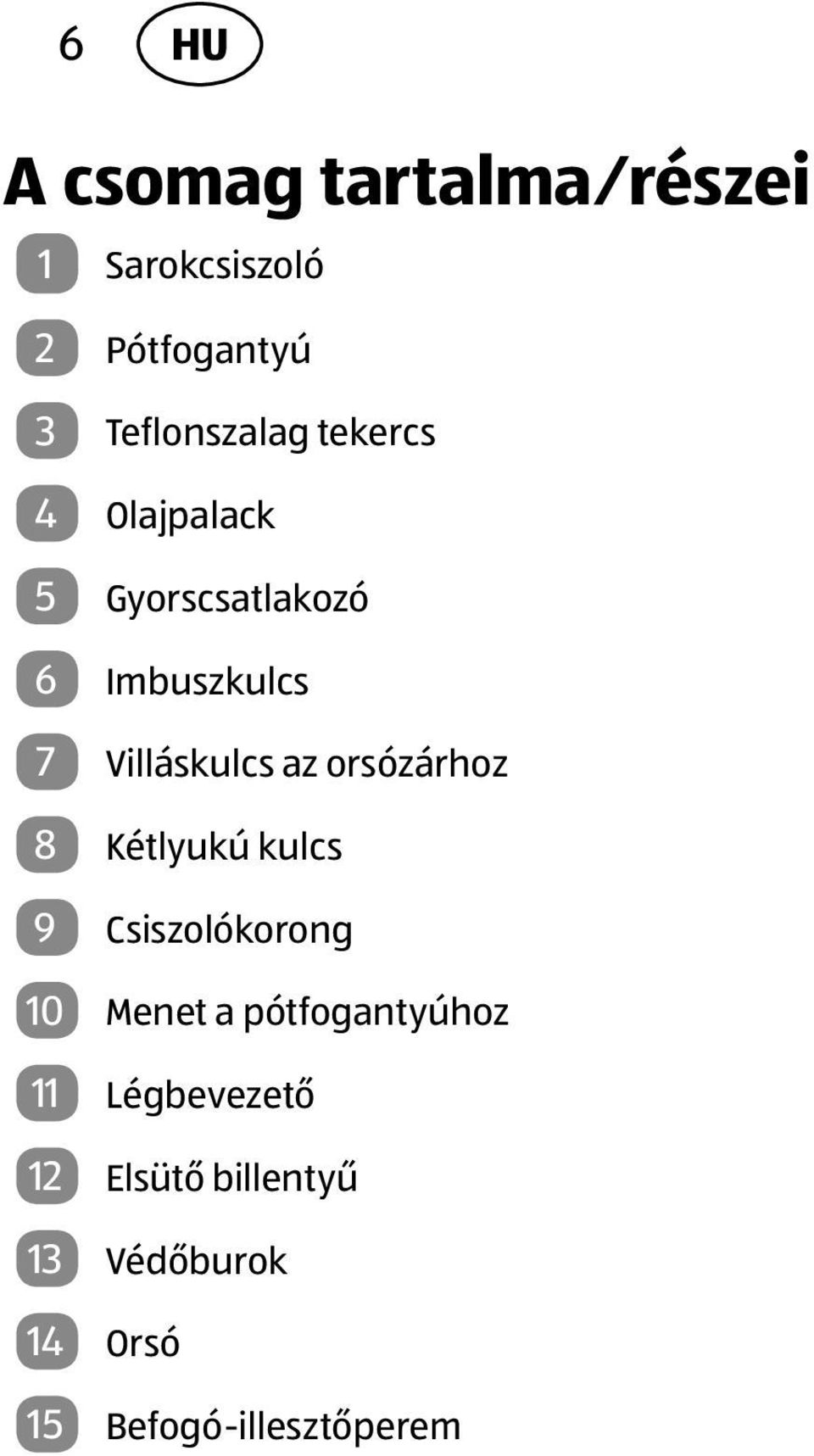

6 6 HU A csomag tartalma/részei 1 Sarokcsiszoló 2 Pótfogantyú 3 Teflonszalag tekercs 4 Olajpalack 5 Gyorscsatlakozó 6 Imbuszkulcs 7 Villáskulcs az orsózárhoz 8 Kétlyukú kulcs 9 Csiszolókorong 10 Menet a pótfogantyúhoz 11 Légbevezető 12 Elsütő billentyű 13 Védőburok 14 Orsó 15 Befogó-illesztőperem

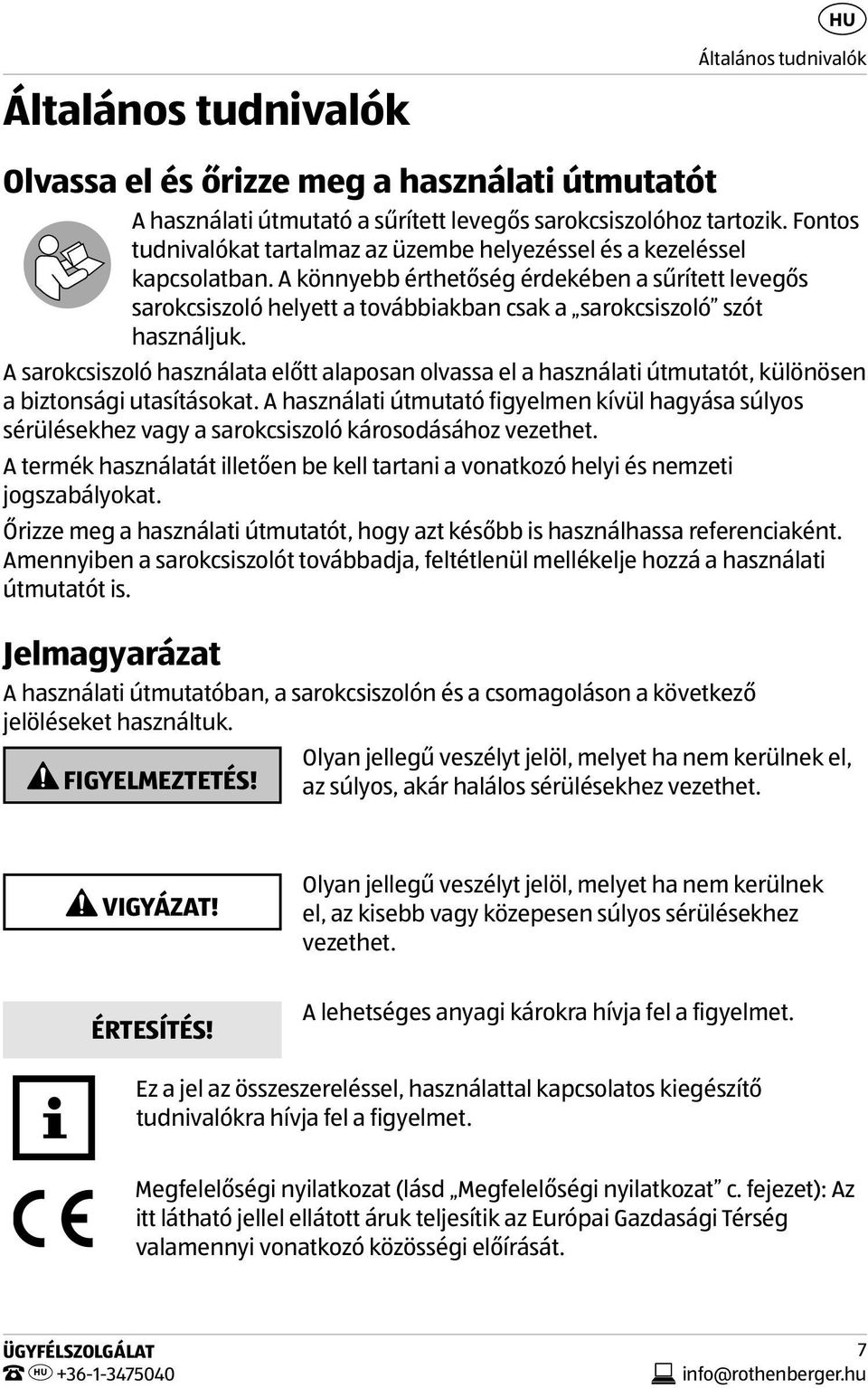

7 HU Általános tudnivalók Általános tudnivalók Olvassa el és őrizze meg a használati útmutatót A használati útmutató a sűrített levegős sarokcsiszolóhoz tartozik. Fontos tudnivalókat tartalmaz az üzembe helyezéssel és a kezeléssel kapcsolatban. A könnyebb érthetőség érdekében a sűrített levegős sarokcsiszoló helyett a továbbiakban csak a sarokcsiszoló szót használjuk. A sarokcsiszoló használata előtt alaposan olvassa el a használati útmutatót, különösen a biztonsági utasításokat. A használati útmutató figyelmen kívül hagyása súlyos sérülésekhez vagy a sarokcsiszoló károsodásához vezethet. A termék használatát illetően be kell tartani a vonatkozó helyi és nemzeti jogszabályokat. Őrizze meg a használati útmutatót, hogy azt később is használhassa referenciaként. Amennyiben a sarokcsiszolót továbbadja, feltétlenül mellékelje hozzá a használati útmutatót is. Jelmagyarázat A használati útmutatóban, a sarokcsiszolón és a csomagoláson a következő jelöléseket használtuk. Olyan jellegű veszélyt jelöl, melyet ha nem kerülnek el, FIGYELMEZTETÉS! az súlyos, akár halálos sérülésekhez vezethet. VIGYÁZAT! Olyan jellegű veszélyt jelöl, melyet ha nem kerülnek el, az kisebb vagy közepesen súlyos sérülésekhez vezethet. ÉRTESÍTÉS! A lehetséges anyagi károkra hívja fel a figyelmet. Ez a jel az összeszereléssel, használattal kapcsolatos kiegészítő tudnivalókra hívja fel a figyelmet. Megfelelőségi nyilatkozat (lásd Megfelelőségi nyilatkozat c. fejezet): Az itt látható jellel ellátott áruk teljesítik az Európai Gazdasági Térség valamennyi vonatkozó közösségi előírását. ÜGYFÉLSZOLGÁLAT HU info@rothenberger.hu

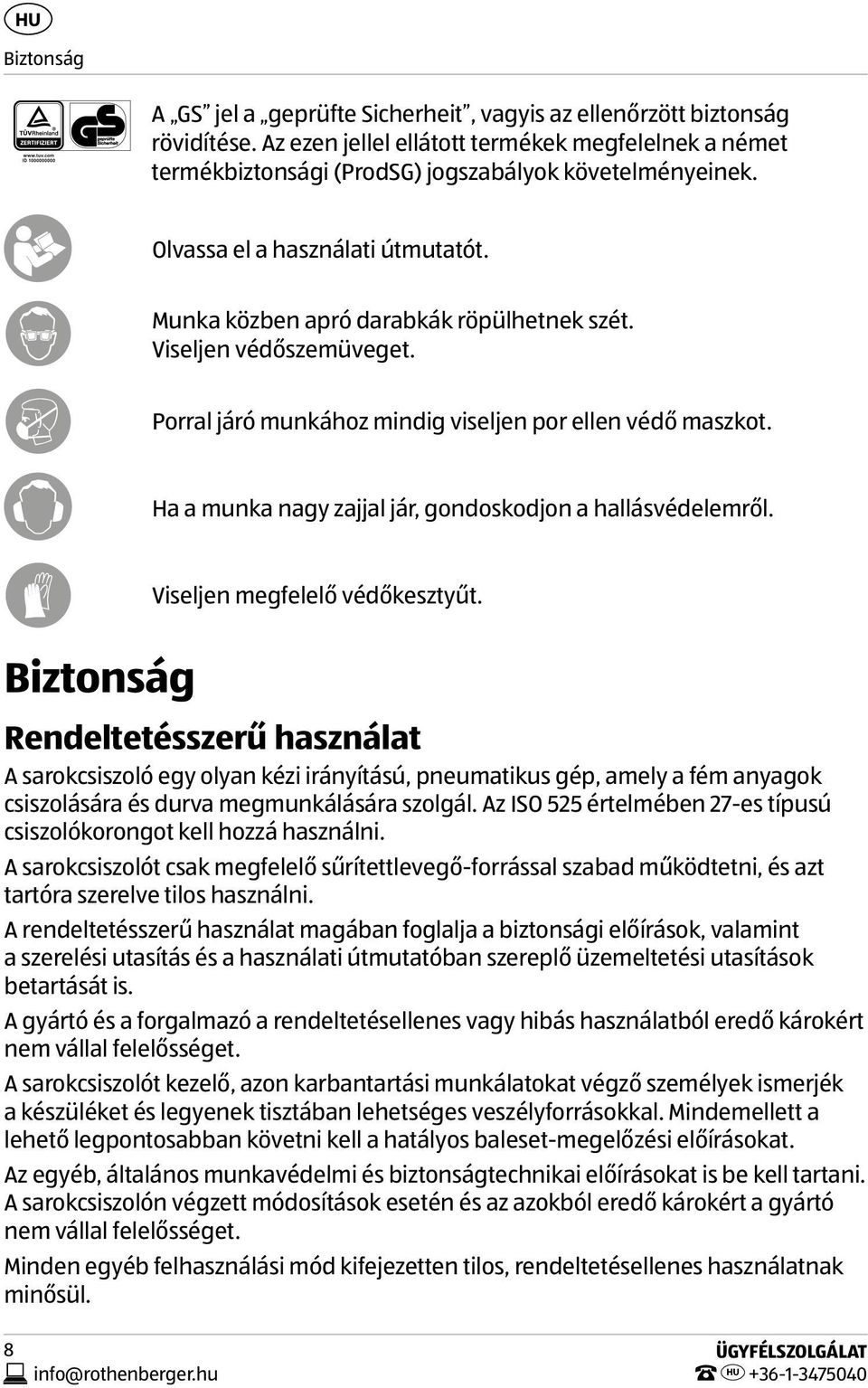

8 HU Biztonság A GS jel a geprüfte Sicherheit, vagyis az ellenőrzött biztonság rövidítése. Az ezen jellel ellátott termékek megfelelnek a német termékbiztonsági (ProdSG) jogszabályok követelményeinek. Olvassa el a használati útmutatót. Munka közben apró darabkák röpülhetnek szét. Viseljen védőszemüveget. Porral járó munkához mindig viseljen por ellen védő maszkot. Ha a munka nagy zajjal jár, gondoskodjon a hallásvédelemről. Viseljen megfelelő védőkesztyűt. Biztonság Rendeltetésszerű használat A sarokcsiszoló egy olyan kézi irányítású, pneumatikus gép, amely a fém anyagok csiszolására és durva megmunkálására szolgál. Az ISO 525 értelmében 27-es típusú csiszolókorongot kell hozzá használni. A sarokcsiszolót csak megfelelő sűrítettlevegő-forrással szabad működtetni, és azt tartóra szerelve tilos használni. A rendeltetésszerű használat magában foglalja a biztonsági előírások, valamint a szerelési utasítás és a használati útmutatóban szereplő üzemeltetési utasítások betartását is. A gyártó és a forgalmazó a rendeltetésellenes vagy hibás használatból eredő károkért nem vállal felelősséget. A sarokcsiszolót kezelő, azon karbantartási munkálatokat végző személyek ismerjék a készüléket és legyenek tisztában lehetséges veszélyforrásokkal. Mindemellett a lehető legpontosabban követni kell a hatályos baleset-megelőzési előírásokat. Az egyéb, általános munkavédelmi és biztonságtechnikai előírásokat is be kell tartani. A sarokcsiszolón végzett módosítások esetén és az azokból eredő károkért a gyártó nem vállal felelősséget. Minden egyéb felhasználási mód kifejezetten tilos, rendeltetésellenes használatnak minősül. 8 info@rothenberger.hu ÜGYFÉLSZOLGÁLAT HU

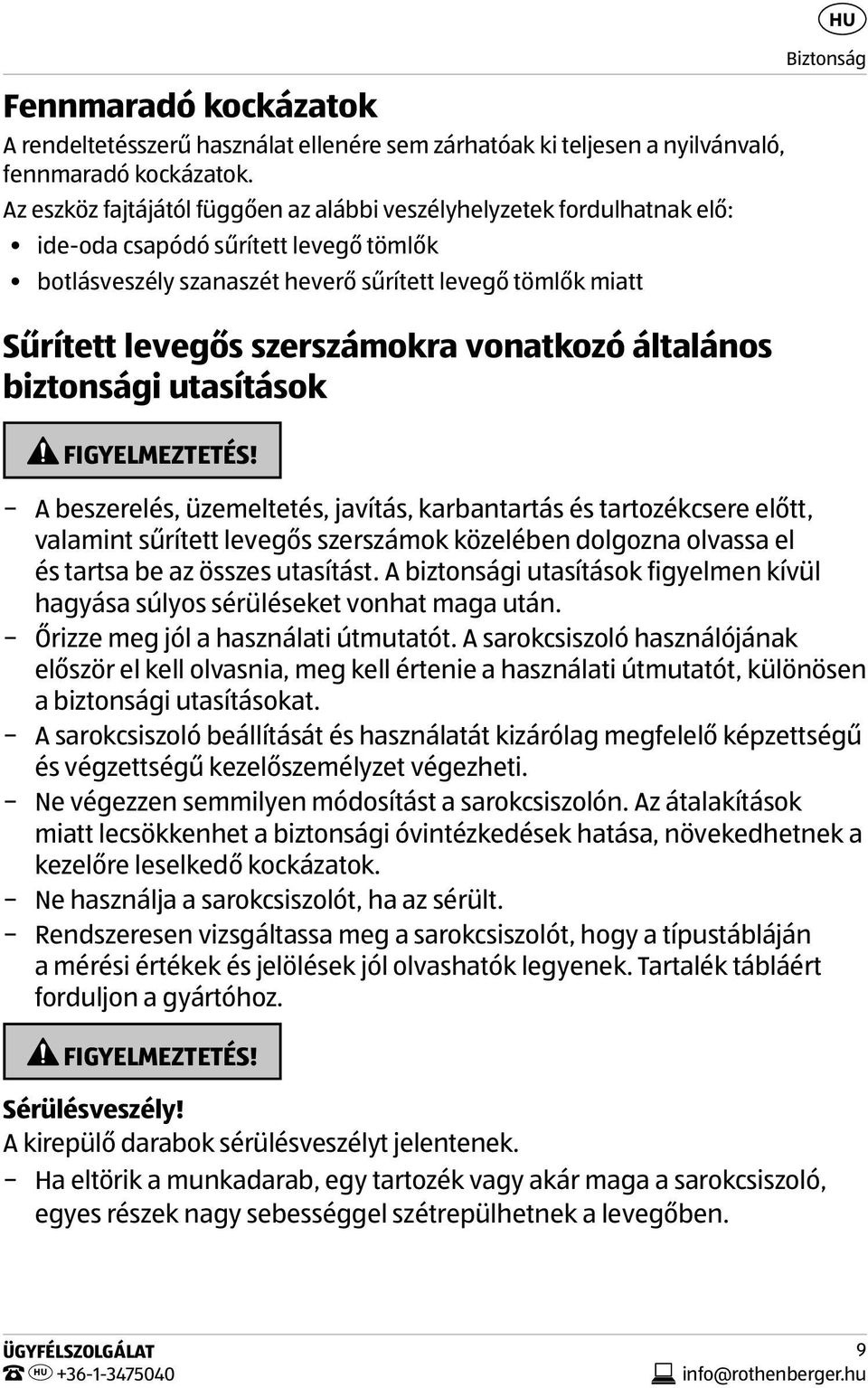

9 Fennmaradó kockázatok A rendeltetésszerű használat ellenére sem zárhatóak ki teljesen a nyilvánvaló, fennmaradó kockázatok. Az eszköz fajtájától függően az alábbi veszélyhelyzetek fordulhatnak elő: ide-oda csapódó sűrített levegő tömlők botlásveszély szanaszét heverő sűrített levegő tömlők miatt Sűrített levegős szerszámokra vonatkozó általános biztonsági utasítások FIGYELMEZTETÉS! HU Biztonság A beszerelés, üzemeltetés, javítás, karbantartás és tartozékcsere előtt, valamint sűrített levegős szerszámok közelében dolgozna olvassa el és tartsa be az összes utasítást. A biztonsági utasítások figyelmen kívül hagyása súlyos sérüléseket vonhat maga után. Őrizze meg jól a használati útmutatót. A sarokcsiszoló használójának először el kell olvasnia, meg kell értenie a használati útmutatót, különösen a biztonsági utasításokat. A sarokcsiszoló beállítását és használatát kizárólag megfelelő képzettségű és végzettségű kezelőszemélyzet végezheti. Ne végezzen semmilyen módosítást a sarokcsiszolón. Az átalakítások miatt lecsökkenhet a biztonsági óvintézkedések hatása, növekedhetnek a kezelőre leselkedő kockázatok. Ne használja a sarokcsiszolót, ha az sérült. Rendszeresen vizsgáltassa meg a sarokcsiszolót, hogy a típustábláján a mérési értékek és jelölések jól olvashatók legyenek. Tartalék tábláért forduljon a gyártóhoz. FIGYELMEZTETÉS! Sérülésveszély! A kirepülő darabok sérülésveszélyt jelentenek. Ha eltörik a munkadarab, egy tartozék vagy akár maga a sarokcsiszoló, egyes részek nagy sebességgel szétrepülhetnek a levegőben. ÜGYFÉLSZOLGÁLAT HU info@rothenberger.hu

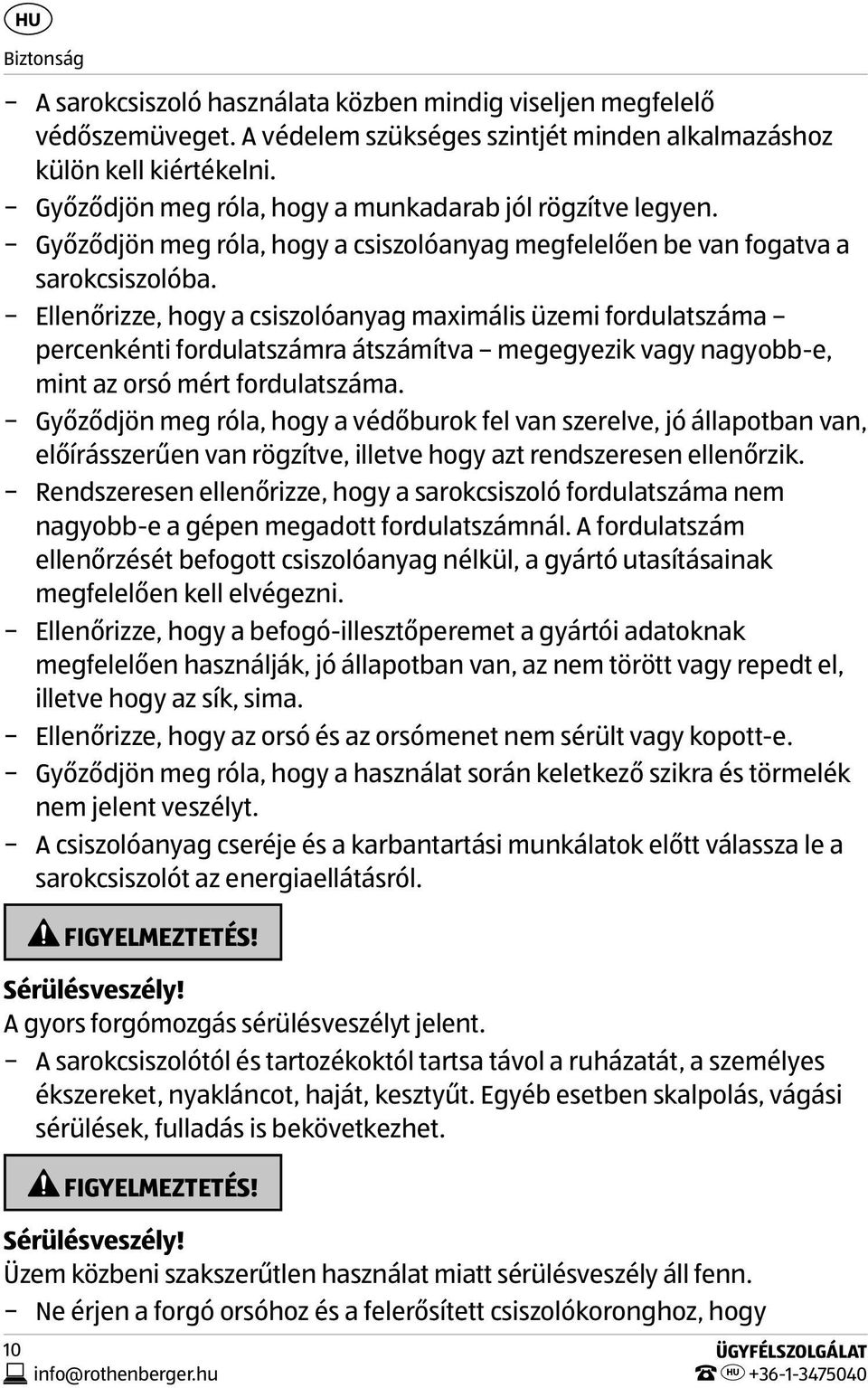

10 HU Biztonság A sarokcsiszoló használata közben mindig viseljen megfelelő védőszemüveget. A védelem szükséges szintjét minden alkalmazáshoz külön kell kiértékelni. Győződjön meg róla, hogy a munkadarab jól rögzítve legyen. Győződjön meg róla, hogy a csiszolóanyag megfelelően be van fogatva a sarokcsiszolóba. Ellenőrizze, hogy a csiszolóanyag maximális üzemi fordulatszáma percenkénti fordulatszámra átszámítva megegyezik vagy nagyobb-e, mint az orsó mért fordulatszáma. Győződjön meg róla, hogy a védőburok fel van szerelve, jó állapotban van, előírásszerűen van rögzítve, illetve hogy azt rendszeresen ellenőrzik. Rendszeresen ellenőrizze, hogy a sarokcsiszoló fordulatszáma nem nagyobb-e a gépen megadott fordulatszámnál. A fordulatszám ellenőrzését befogott csiszolóanyag nélkül, a gyártó utasításainak megfelelően kell elvégezni. Ellenőrizze, hogy a befogó-illesztőperemet a gyártói adatoknak megfelelően használják, jó állapotban van, az nem törött vagy repedt el, illetve hogy az sík, sima. Ellenőrizze, hogy az orsó és az orsómenet nem sérült vagy kopott-e. Győződjön meg róla, hogy a használat során keletkező szikra és törmelék nem jelent veszélyt. A csiszolóanyag cseréje és a karbantartási munkálatok előtt válassza le a sarokcsiszolót az energiaellátásról. FIGYELMEZTETÉS! Sérülésveszély! A gyors forgómozgás sérülésveszélyt jelent. A sarokcsiszolótól és tartozékoktól tartsa távol a ruházatát, a személyes ékszereket, nyakláncot, haját, kesztyűt. Egyéb esetben skalpolás, vágási sérülések, fulladás is bekövetkezhet. FIGYELMEZTETÉS! Sérülésveszély! Üzem közbeni szakszerűtlen használat miatt sérülésveszély áll fenn. Ne érjen a forgó orsóhoz és a felerősített csiszolókoronghoz, hogy 10 info@rothenberger.hu ÜGYFÉLSZOLGÁLAT HU

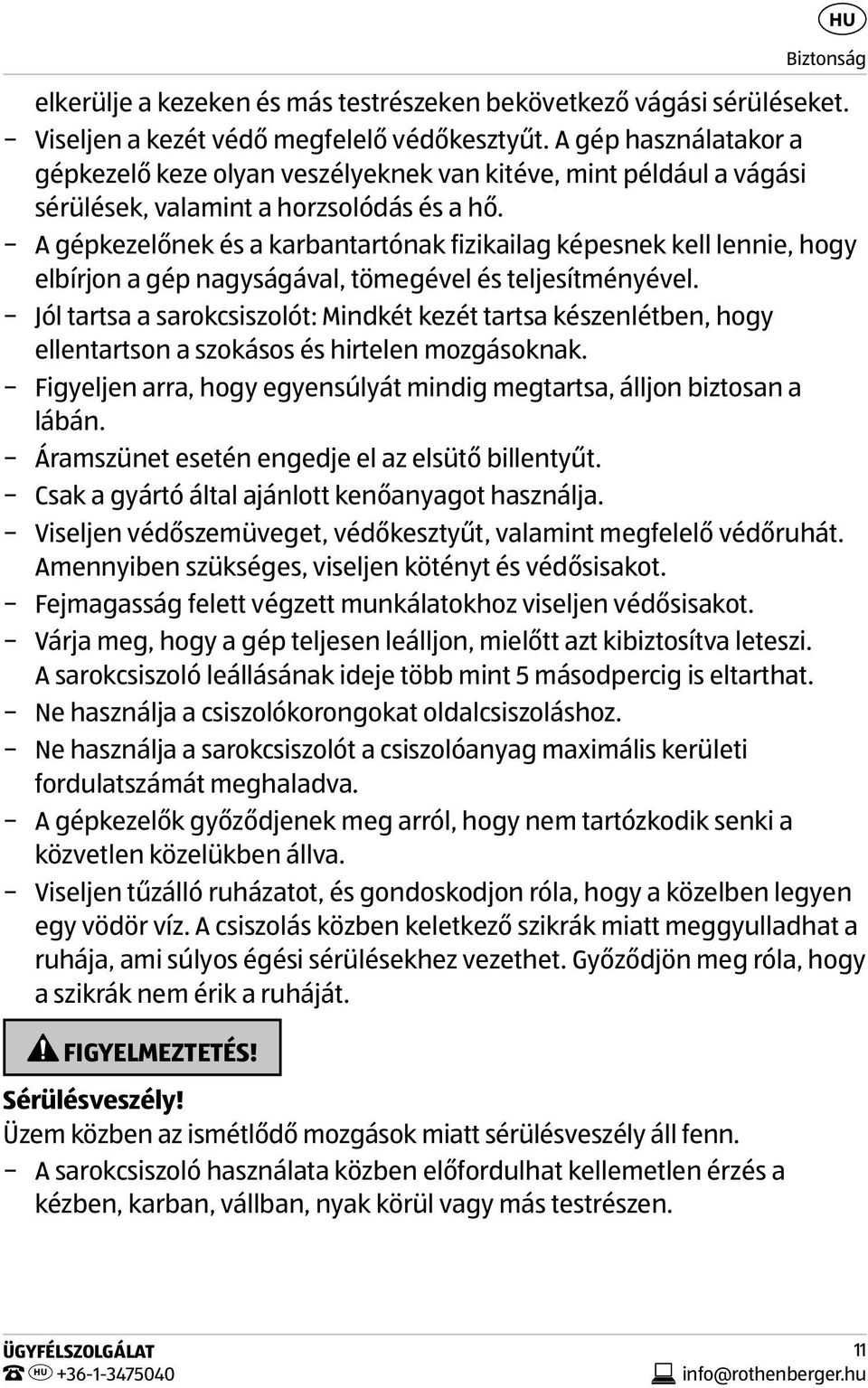

11 HU Biztonság elkerülje a kezeken és más testrészeken bekövetkező vágási sérüléseket. Viseljen a kezét védő megfelelő védőkesztyűt. A gép használatakor a gépkezelő keze olyan veszélyeknek van kitéve, mint például a vágási sérülések, valamint a horzsolódás és a hő. A gépkezelőnek és a karbantartónak fizikailag képesnek kell lennie, hogy elbírjon a gép nagyságával, tömegével és teljesítményével. Jól tartsa a sarokcsiszolót: Mindkét kezét tartsa készenlétben, hogy ellentartson a szokásos és hirtelen mozgásoknak. Figyeljen arra, hogy egyensúlyát mindig megtartsa, álljon biztosan a lábán. Áramszünet esetén engedje el az elsütő billentyűt. Csak a gyártó által ajánlott kenőanyagot használja. Viseljen védőszemüveget, védőkesztyűt, valamint megfelelő védőruhát. Amennyiben szükséges, viseljen kötényt és védősisakot. Fejmagasság felett végzett munkálatokhoz viseljen védősisakot. Várja meg, hogy a gép teljesen leálljon, mielőtt azt kibiztosítva leteszi. A sarokcsiszoló leállásának ideje több mint 5 másodpercig is eltarthat. Ne használja a csiszolókorongokat oldalcsiszoláshoz. Ne használja a sarokcsiszolót a csiszolóanyag maximális kerületi fordulatszámát meghaladva. A gépkezelők győződjenek meg arról, hogy nem tartózkodik senki a közvetlen közelükben állva. Viseljen tűzálló ruházatot, és gondoskodjon róla, hogy a közelben legyen egy vödör víz. A csiszolás közben keletkező szikrák miatt meggyulladhat a ruhája, ami súlyos égési sérülésekhez vezethet. Győződjön meg róla, hogy a szikrák nem érik a ruháját. FIGYELMEZTETÉS! Sérülésveszély! Üzem közben az ismétlődő mozgások miatt sérülésveszély áll fenn. A sarokcsiszoló használata közben előfordulhat kellemetlen érzés a kézben, karban, vállban, nyak körül vagy más testrészen. ÜGYFÉLSZOLGÁLAT HU info@rothenberger.hu

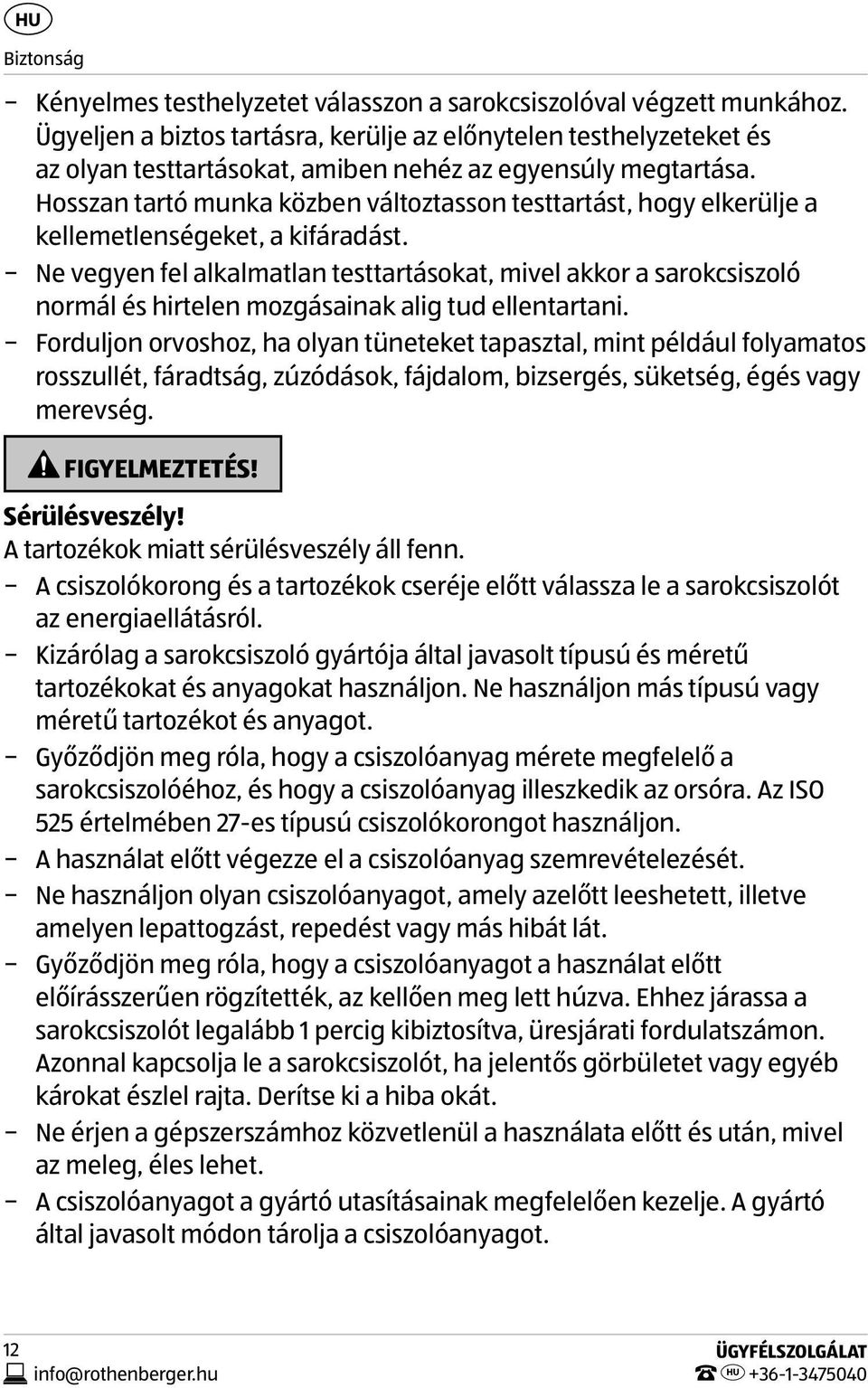

12 HU Biztonság Kényelmes testhelyzetet válasszon a sarokcsiszolóval végzett munkához. Ügyeljen a biztos tartásra, kerülje az előnytelen testhelyzeteket és az olyan testtartásokat, amiben nehéz az egyensúly megtartása. Hosszan tartó munka közben változtasson testtartást, hogy elkerülje a kellemetlenségeket, a kifáradást. Ne vegyen fel alkalmatlan testtartásokat, mivel akkor a sarokcsiszoló normál és hirtelen mozgásainak alig tud ellentartani. Forduljon orvoshoz, ha olyan tüneteket tapasztal, mint például folyamatos rosszullét, fáradtság, zúzódások, fájdalom, bizsergés, süketség, égés vagy merevség. FIGYELMEZTETÉS! Sérülésveszély! A tartozékok miatt sérülésveszély áll fenn. A csiszolókorong és a tartozékok cseréje előtt válassza le a sarokcsiszolót az energiaellátásról. Kizárólag a sarokcsiszoló gyártója által javasolt típusú és méretű tartozékokat és anyagokat használjon. Ne használjon más típusú vagy méretű tartozékot és anyagot. Győződjön meg róla, hogy a csiszolóanyag mérete megfelelő a sarokcsiszolóéhoz, és hogy a csiszolóanyag illeszkedik az orsóra. Az ISO 525 értelmében 27-es típusú csiszolókorongot használjon. A használat előtt végezze el a csiszolóanyag szemrevételezését. Ne használjon olyan csiszolóanyagot, amely azelőtt leeshetett, illetve amelyen lepattogzást, repedést vagy más hibát lát. Győződjön meg róla, hogy a csiszolóanyagot a használat előtt előírásszerűen rögzítették, az kellően meg lett húzva. Ehhez járassa a sarokcsiszolót legalább 1 percig kibiztosítva, üresjárati fordulatszámon. Azonnal kapcsolja le a sarokcsiszolót, ha jelentős görbületet vagy egyéb károkat észlel rajta. Derítse ki a hiba okát. Ne érjen a gépszerszámhoz közvetlenül a használata előtt és után, mivel az meleg, éles lehet. A csiszolóanyagot a gyártó utasításainak megfelelően kezelje. A gyártó által javasolt módon tárolja a csiszolóanyagot. 12 info@rothenberger.hu ÜGYFÉLSZOLGÁLAT HU

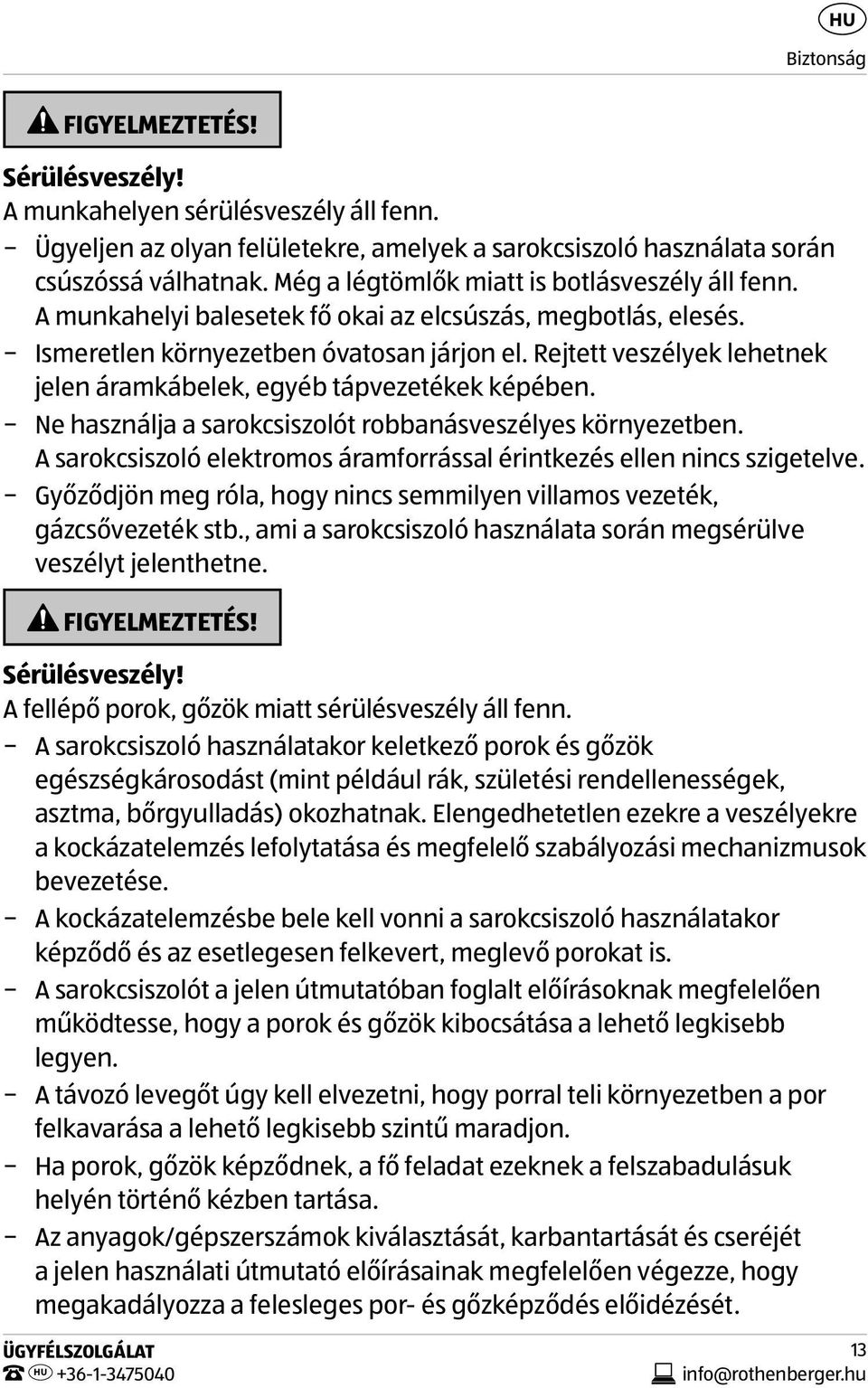

13 HU Biztonság FIGYELMEZTETÉS! Sérülésveszély! A munkahelyen sérülésveszély áll fenn. Ügyeljen az olyan felületekre, amelyek a sarokcsiszoló használata során csúszóssá válhatnak. Még a légtömlők miatt is botlásveszély áll fenn. A munkahelyi balesetek fő okai az elcsúszás, megbotlás, elesés. Ismeretlen környezetben óvatosan járjon el. Rejtett veszélyek lehetnek jelen áramkábelek, egyéb tápvezetékek képében. Ne használja a sarokcsiszolót robbanásveszélyes környezetben. A sarokcsiszoló elektromos áramforrással érintkezés ellen nincs szigetelve. Győződjön meg róla, hogy nincs semmilyen villamos vezeték, gázcsővezeték stb., ami a sarokcsiszoló használata során megsérülve veszélyt jelenthetne. FIGYELMEZTETÉS! Sérülésveszély! A fellépő porok, gőzök miatt sérülésveszély áll fenn. A sarokcsiszoló használatakor keletkező porok és gőzök egészségkárosodást (mint például rák, születési rendellenességek, asztma, bőrgyulladás) okozhatnak. Elengedhetetlen ezekre a veszélyekre a kockázatelemzés lefolytatása és megfelelő szabályozási mechanizmusok bevezetése. A kockázatelemzésbe bele kell vonni a sarokcsiszoló használatakor képződő és az esetlegesen felkevert, meglevő porokat is. A sarokcsiszolót a jelen útmutatóban foglalt előírásoknak megfelelően működtesse, hogy a porok és gőzök kibocsátása a lehető legkisebb legyen. A távozó levegőt úgy kell elvezetni, hogy porral teli környezetben a por felkavarása a lehető legkisebb szintű maradjon. Ha porok, gőzök képződnek, a fő feladat ezeknek a felszabadulásuk helyén történő kézben tartása. Az anyagok/gépszerszámok kiválasztását, karbantartását és cseréjét a jelen használati útmutató előírásainak megfelelően végezze, hogy megakadályozza a felesleges por- és gőzképződés előidézését. ÜGYFÉLSZOLGÁLAT HU info@rothenberger.hu

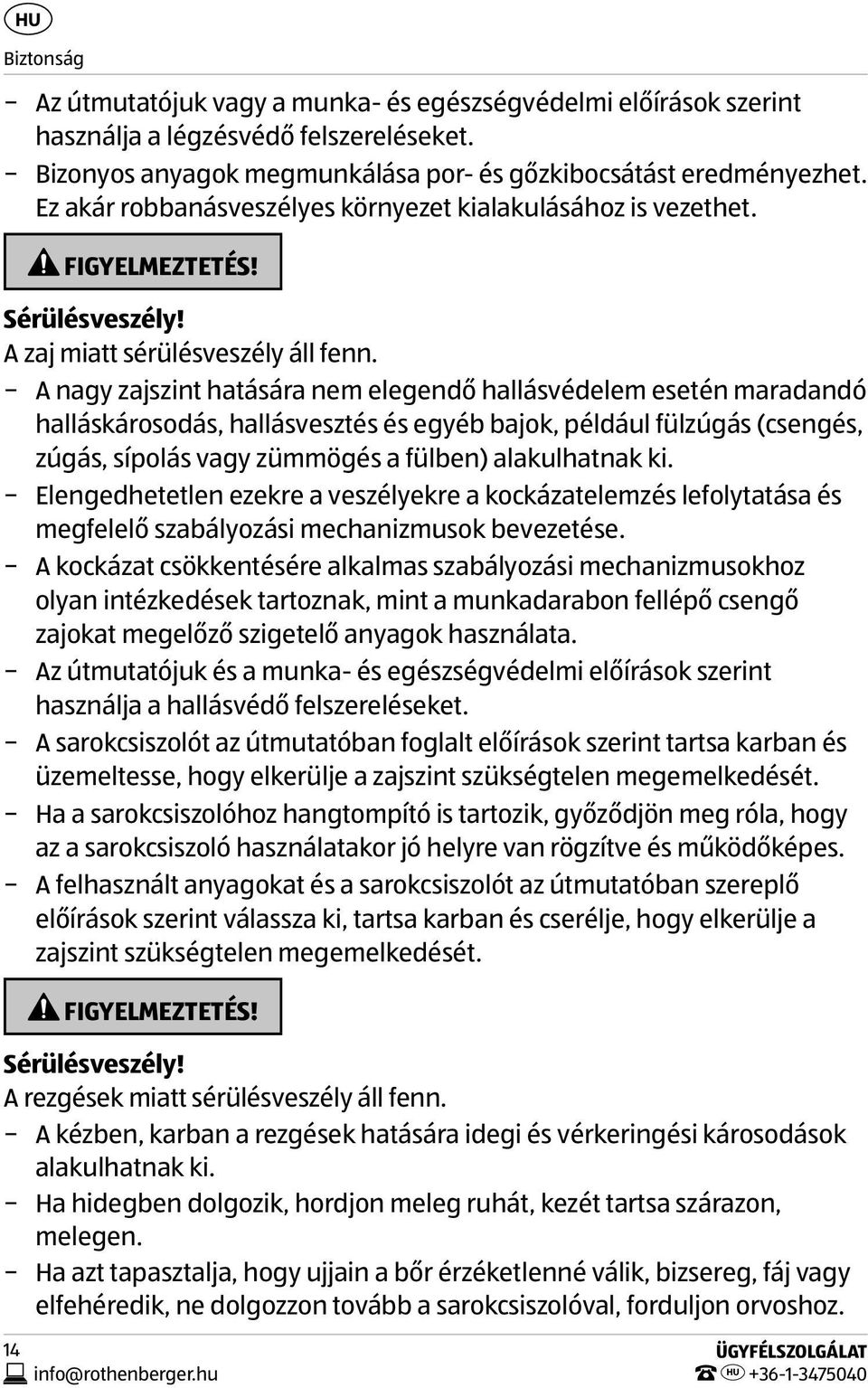

14 HU Biztonság Az útmutatójuk vagy a munka- és egészségvédelmi előírások szerint használja a légzésvédő felszereléseket. Bizonyos anyagok megmunkálása por- és gőzkibocsátást eredményezhet. Ez akár robbanásveszélyes környezet kialakulásához is vezethet. FIGYELMEZTETÉS! Sérülésveszély! A zaj miatt sérülésveszély áll fenn. A nagy zajszint hatására nem elegendő hallásvédelem esetén maradandó halláskárosodás, hallásvesztés és egyéb bajok, például fülzúgás (csengés, zúgás, sípolás vagy zümmögés a fülben) alakulhatnak ki. Elengedhetetlen ezekre a veszélyekre a kockázatelemzés lefolytatása és megfelelő szabályozási mechanizmusok bevezetése. A kockázat csökkentésére alkalmas szabályozási mechanizmusokhoz olyan intézkedések tartoznak, mint a munkadarabon fellépő csengő zajokat megelőző szigetelő anyagok használata. Az útmutatójuk és a munka- és egészségvédelmi előírások szerint használja a hallásvédő felszereléseket. A sarokcsiszolót az útmutatóban foglalt előírások szerint tartsa karban és üzemeltesse, hogy elkerülje a zajszint szükségtelen megemelkedését. Ha a sarokcsiszolóhoz hangtompító is tartozik, győződjön meg róla, hogy az a sarokcsiszoló használatakor jó helyre van rögzítve és működőképes. A felhasznált anyagokat és a sarokcsiszolót az útmutatóban szereplő előírások szerint válassza ki, tartsa karban és cserélje, hogy elkerülje a zajszint szükségtelen megemelkedését. FIGYELMEZTETÉS! Sérülésveszély! A rezgések miatt sérülésveszély áll fenn. A kézben, karban a rezgések hatására idegi és vérkeringési károsodások alakulhatnak ki. Ha hidegben dolgozik, hordjon meleg ruhát, kezét tartsa szárazon, melegen. Ha azt tapasztalja, hogy ujjain a bőr érzéketlenné válik, bizsereg, fáj vagy elfehéredik, ne dolgozzon tovább a sarokcsiszolóval, forduljon orvoshoz. 14 info@rothenberger.hu ÜGYFÉLSZOLGÁLAT HU

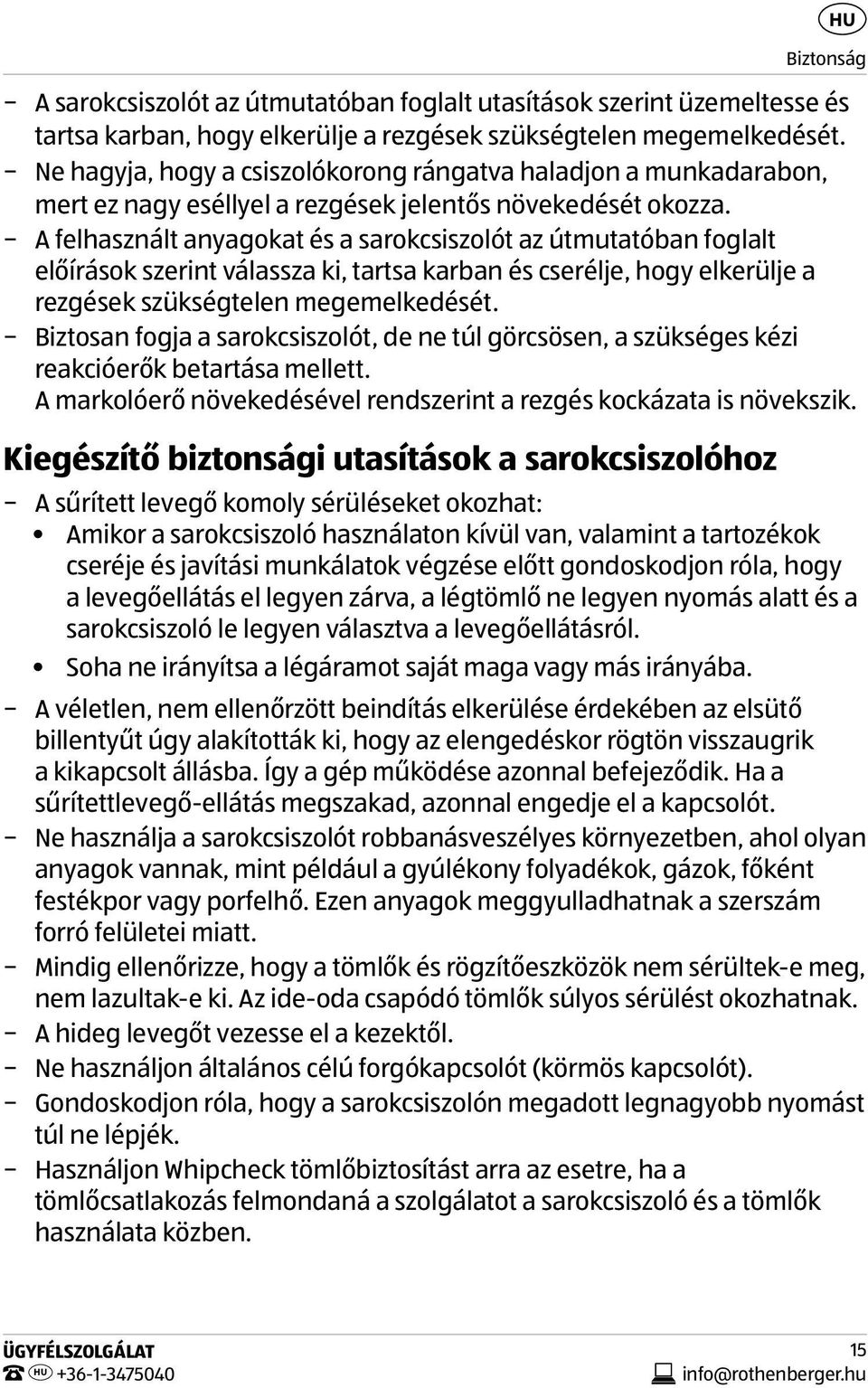

15 HU Biztonság A sarokcsiszolót az útmutatóban foglalt utasítások szerint üzemeltesse és tartsa karban, hogy elkerülje a rezgések szükségtelen megemelkedését. Ne hagyja, hogy a csiszolókorong rángatva haladjon a munkadarabon, mert ez nagy eséllyel a rezgések jelentős növekedését okozza. A felhasznált anyagokat és a sarokcsiszolót az útmutatóban foglalt előírások szerint válassza ki, tartsa karban és cserélje, hogy elkerülje a rezgések szükségtelen megemelkedését. Biztosan fogja a sarokcsiszolót, de ne túl görcsösen, a szükséges kézi reakcióerők betartása mellett. A markolóerő növekedésével rendszerint a rezgés kockázata is növekszik. Kiegészítő biztonsági utasítások a sarokcsiszolóhoz A sűrített levegő komoly sérüléseket okozhat: Amikor a sarokcsiszoló használaton kívül van, valamint a tartozékok cseréje és javítási munkálatok végzése előtt gondoskodjon róla, hogy a levegőellátás el legyen zárva, a légtömlő ne legyen nyomás alatt és a sarokcsiszoló le legyen választva a levegőellátásról. Soha ne irányítsa a légáramot saját maga vagy más irányába. A véletlen, nem ellenőrzött beindítás elkerülése érdekében az elsütő billentyűt úgy alakították ki, hogy az elengedéskor rögtön visszaugrik a kikapcsolt állásba. Így a gép működése azonnal befejeződik. Ha a sűrítettlevegő-ellátás megszakad, azonnal engedje el a kapcsolót. Ne használja a sarokcsiszolót robbanásveszélyes környezetben, ahol olyan anyagok vannak, mint például a gyúlékony folyadékok, gázok, főként festékpor vagy porfelhő. Ezen anyagok meggyulladhatnak a szerszám forró felületei miatt. Mindig ellenőrizze, hogy a tömlők és rögzítőeszközök nem sérültek-e meg, nem lazultak-e ki. Az ide-oda csapódó tömlők súlyos sérülést okozhatnak. A hideg levegőt vezesse el a kezektől. Ne használjon általános célú forgókapcsolót (körmös kapcsolót). Gondoskodjon róla, hogy a sarokcsiszolón megadott legnagyobb nyomást túl ne lépjék. Használjon Whipcheck tömlőbiztosítást arra az esetre, ha a tömlőcsatlakozás felmondaná a szolgálatot a sarokcsiszoló és a tömlők használata közben. ÜGYFÉLSZOLGÁLAT HU info@rothenberger.hu

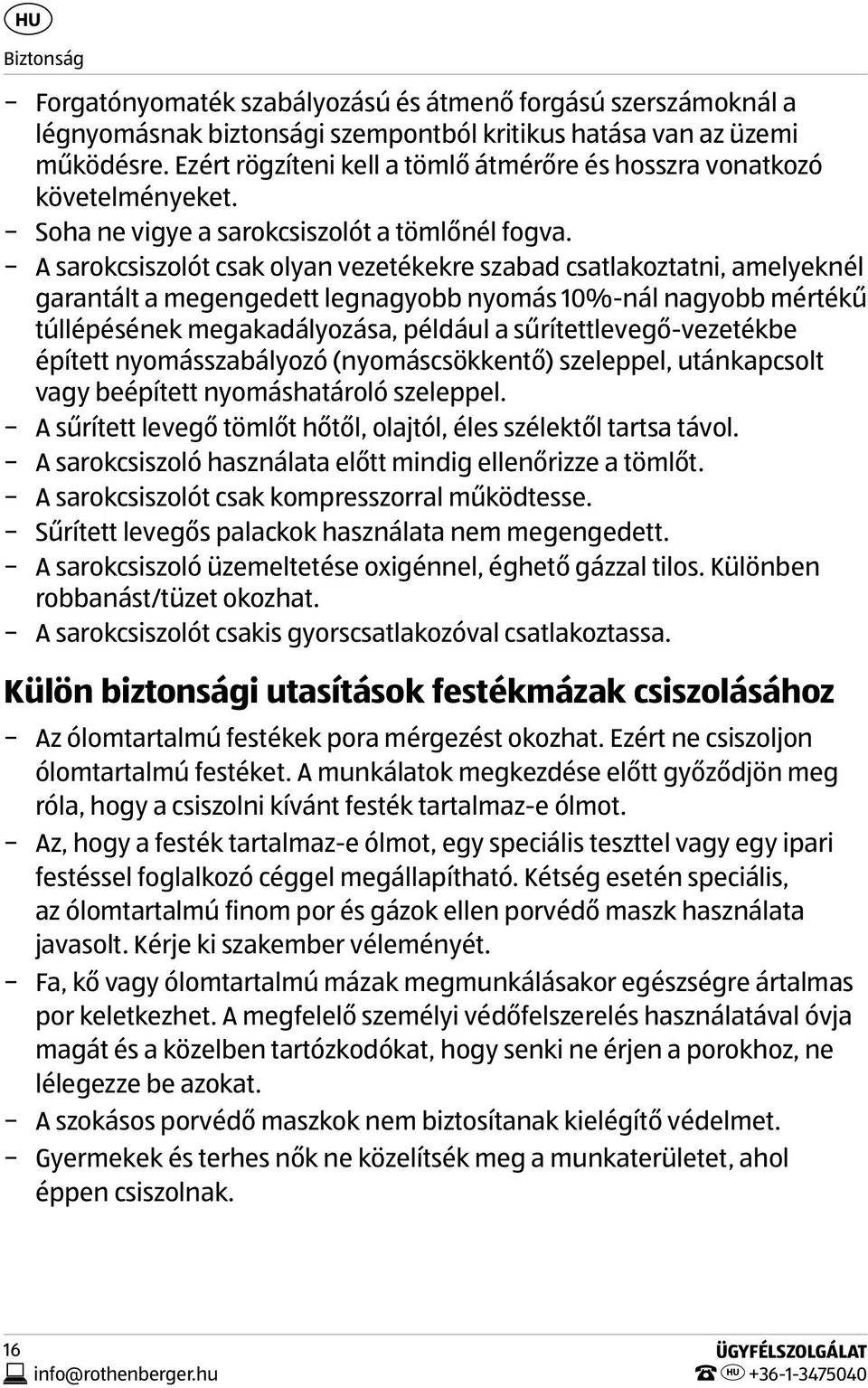

16 HU Biztonság Forgatónyomaték szabályozású és átmenő forgású szerszámoknál a légnyomásnak biztonsági szempontból kritikus hatása van az üzemi működésre. Ezért rögzíteni kell a tömlő átmérőre és hosszra vonatkozó követelményeket. Soha ne vigye a sarokcsiszolót a tömlőnél fogva. A sarokcsiszolót csak olyan vezetékekre szabad csatlakoztatni, amelyeknél garantált a megengedett legnagyobb nyomás 10%-nál nagyobb mértékű túllépésének megakadályozása, például a sűrítettlevegő-vezetékbe épített nyomásszabályozó (nyomáscsökkentő) szeleppel, utánkapcsolt vagy beépített nyomáshatároló szeleppel. A sűrített levegő tömlőt hőtől, olajtól, éles szélektől tartsa távol. A sarokcsiszoló használata előtt mindig ellenőrizze a tömlőt. A sarokcsiszolót csak kompresszorral működtesse. Sűrített levegős palackok használata nem megengedett. A sarokcsiszoló üzemeltetése oxigénnel, éghető gázzal tilos. Különben robbanást/tüzet okozhat. A sarokcsiszolót csakis gyorscsatlakozóval csatlakoztassa. Külön biztonsági utasítások festékmázak csiszolásához Az ólomtartalmú festékek pora mérgezést okozhat. Ezért ne csiszoljon ólomtartalmú festéket. A munkálatok megkezdése előtt győződjön meg róla, hogy a csiszolni kívánt festék tartalmaz-e ólmot. Az, hogy a festék tartalmaz-e ólmot, egy speciális teszttel vagy egy ipari festéssel foglalkozó céggel megállapítható. Kétség esetén speciális, az ólomtartalmú finom por és gázok ellen porvédő maszk használata javasolt. Kérje ki szakember véleményét. Fa, kő vagy ólomtartalmú mázak megmunkálásakor egészségre ártalmas por keletkezhet. A megfelelő személyi védőfelszerelés használatával óvja magát és a közelben tartózkodókat, hogy senki ne érjen a porokhoz, ne lélegezze be azokat. A szokásos porvédő maszkok nem biztosítanak kielégítő védelmet. Gyermekek és terhes nők ne közelítsék meg a munkaterületet, ahol éppen csiszolnak. 16 info@rothenberger.hu ÜGYFÉLSZOLGÁLAT HU

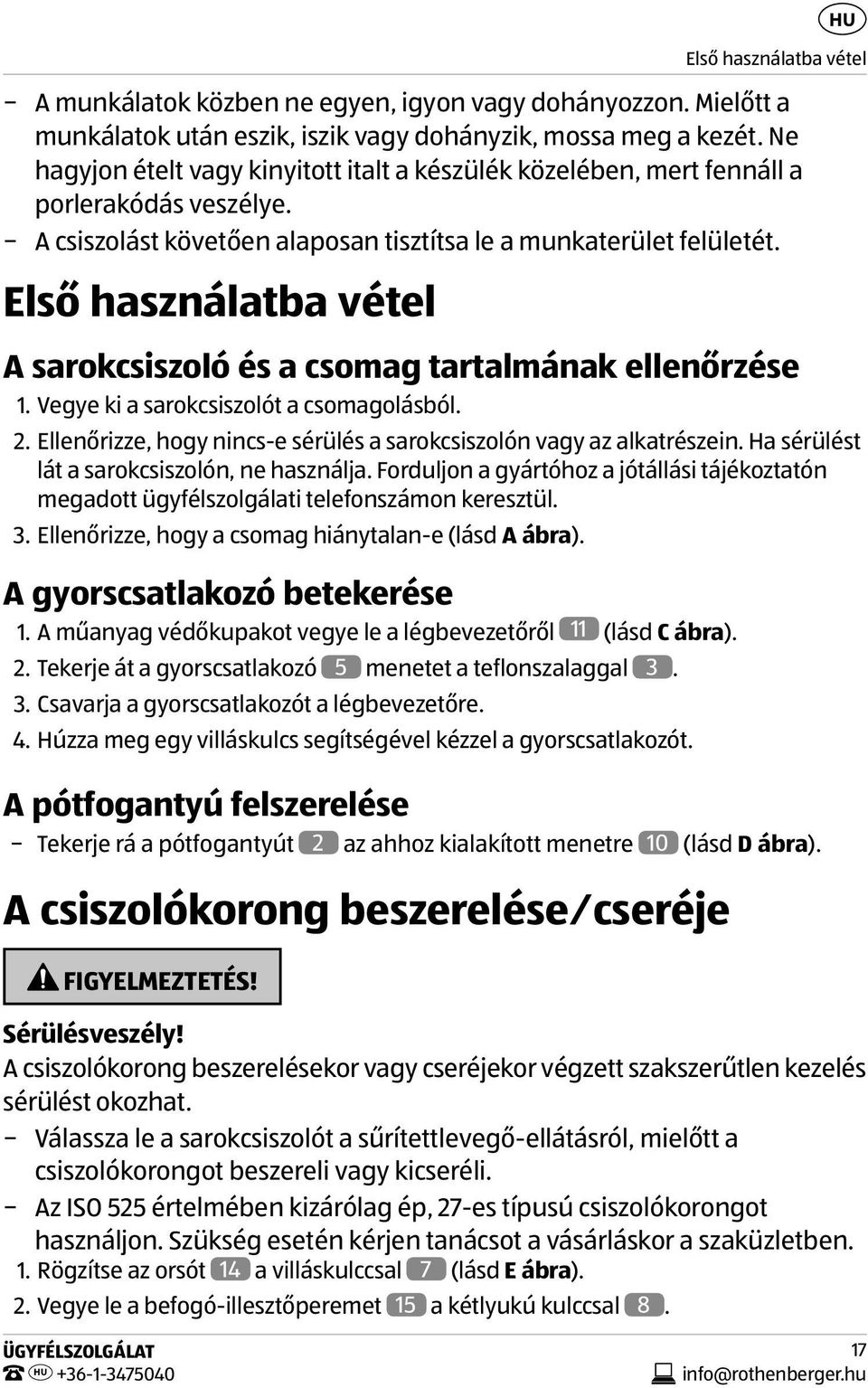

17 HU Első használatba vétel A munkálatok közben ne egyen, igyon vagy dohányozzon. Mielőtt a munkálatok után eszik, iszik vagy dohányzik, mossa meg a kezét. Ne hagyjon ételt vagy kinyitott italt a készülék közelében, mert fennáll a porlerakódás veszélye. A csiszolást követően alaposan tisztítsa le a munkaterület felületét. Első használatba vétel A sarokcsiszoló és a csomag tartalmának ellenőrzése 1. Vegye ki a sarokcsiszolót a csomagolásból. 2. Ellenőrizze, hogy nincs-e sérülés a sarokcsiszolón vagy az alkatrészein. Ha sérülést lát a sarokcsiszolón, ne használja. Forduljon a gyártóhoz a jótállási tájékoztatón megadott ügyfélszolgálati telefonszámon keresztül. 3. Ellenőrizze, hogy a csomag hiánytalan-e (lásd A ábra). A gyorscsatlakozó betekerése 1. A műanyag védőkupakot vegye le a légbevezetőről 11 (lásd C ábra). 2. Tekerje át a gyorscsatlakozó 5 menetet a teflonszalaggal Csavarja a gyorscsatlakozót a légbevezetőre. 4. Húzza meg egy villáskulcs segítségével kézzel a gyorscsatlakozót. A pótfogantyú felszerelése Tekerje rá a pótfogantyút 2 az ahhoz kialakított menetre 10 (lásd D ábra). A csiszolókorong beszerelése/cseréje FIGYELMEZTETÉS! Sérülésveszély! A csiszolókorong beszerelésekor vagy cseréjekor végzett szakszerűtlen kezelés sérülést okozhat. Válassza le a sarokcsiszolót a sűrítettlevegő-ellátásról, mielőtt a csiszolókorongot beszereli vagy kicseréli. Az ISO 525 értelmében kizárólag ép, 27-es típusú csiszolókorongot használjon. Szükség esetén kérjen tanácsot a vásárláskor a szaküzletben. 1. Rögzítse az orsót 14 a villáskulccsal 7 (lásd E ábra). 2. Vegye le a befogó-illesztőperemet 15 a kétlyukú kulccsal 8. ÜGYFÉLSZOLGÁLAT HU info@rothenberger.hu

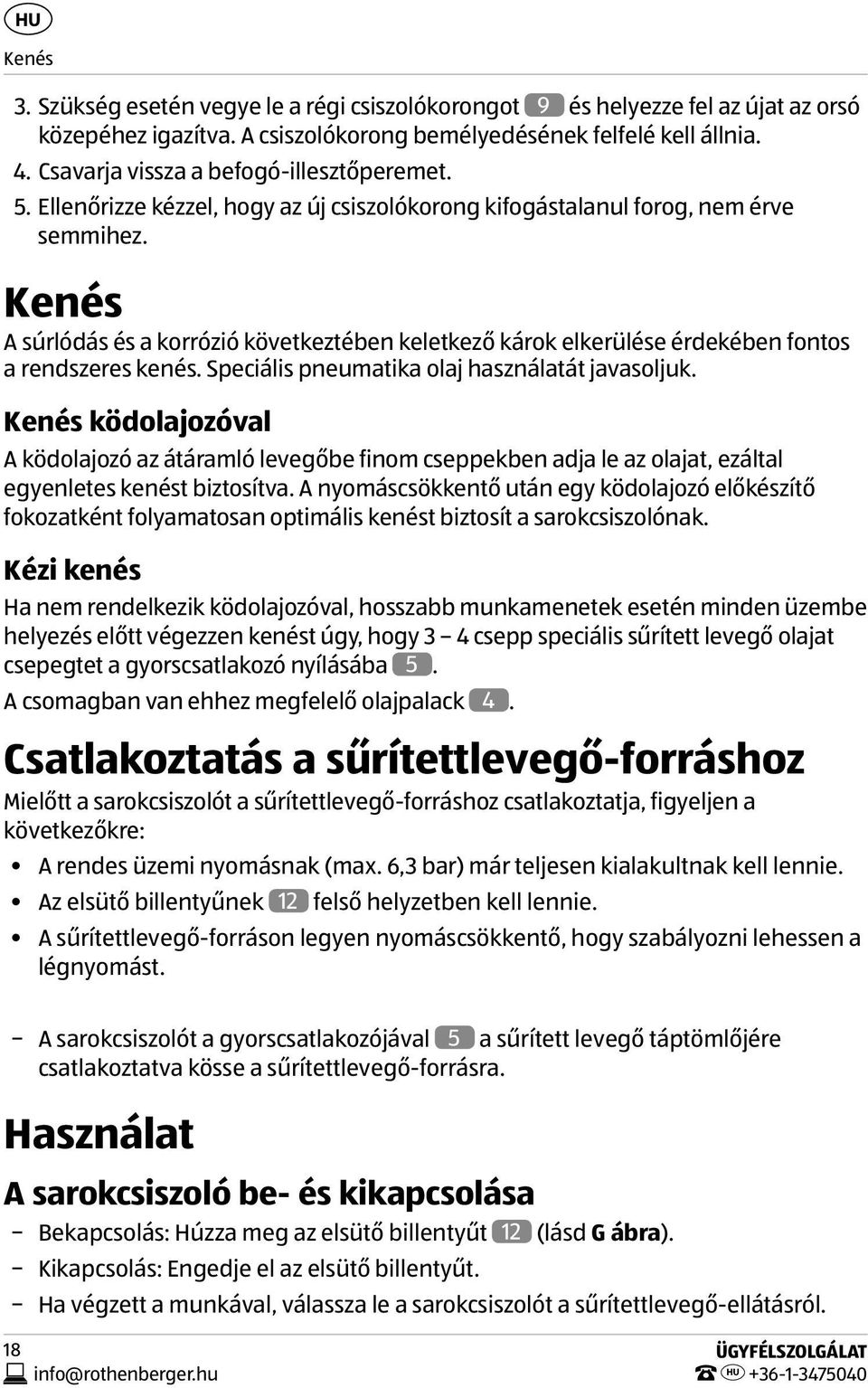

18 HU Kenés 3. Szükség esetén vegye le a régi csiszolókorongot 9 és helyezze fel az újat az orsó közepéhez igazítva. A csiszolókorong bemélyedésének felfelé kell állnia. 4. Csavarja vissza a befogó-illesztőperemet. 5. Ellenőrizze kézzel, hogy az új csiszolókorong kifogástalanul forog, nem érve semmihez. Kenés A súrlódás és a korrózió következtében keletkező károk elkerülése érdekében fontos a rendszeres kenés. Speciális pneumatika olaj használatát javasoljuk. Kenés ködolajozóval A ködolajozó az átáramló levegőbe finom cseppekben adja le az olajat, ezáltal egyenletes kenést biztosítva. A nyomáscsökkentő után egy ködolajozó előkészítő fokozatként folyamatosan optimális kenést biztosít a sarokcsiszolónak. Kézi kenés Ha nem rendelkezik ködolajozóval, hosszabb munkamenetek esetén minden üzembe helyezés előtt végezzen kenést úgy, hogy 3 4 csepp speciális sűrített levegő olajat csepegtet a gyorscsatlakozó nyílásába 5. A csomagban van ehhez megfelelő olajpalack 4. Csatlakoztatás a sűrítettlevegő-forráshoz Mielőtt a sarokcsiszolót a sűrítettlevegő-forráshoz csatlakoztatja, figyeljen a következőkre: A rendes üzemi nyomásnak (max. 6,3 bar) már teljesen kialakultnak kell lennie. Az elsütő billentyűnek 12 felső helyzetben kell lennie. A sűrítettlevegő-forráson legyen nyomáscsökkentő, hogy szabályozni lehessen a légnyomást. A sarokcsiszolót a gyorscsatlakozójával 5 a sűrített levegő táptömlőjére csatlakoztatva kösse a sűrítettlevegő-forrásra. Használat A sarokcsiszoló be- és kikapcsolása Bekapcsolás: Húzza meg az elsütő billentyűt 12 (lásd G ábra). Kikapcsolás: Engedje el az elsütő billentyűt. Ha végzett a munkával, válassza le a sarokcsiszolót a sűrítettlevegő-ellátásról. 18 info@rothenberger.hu ÜGYFÉLSZOLGÁLAT HU

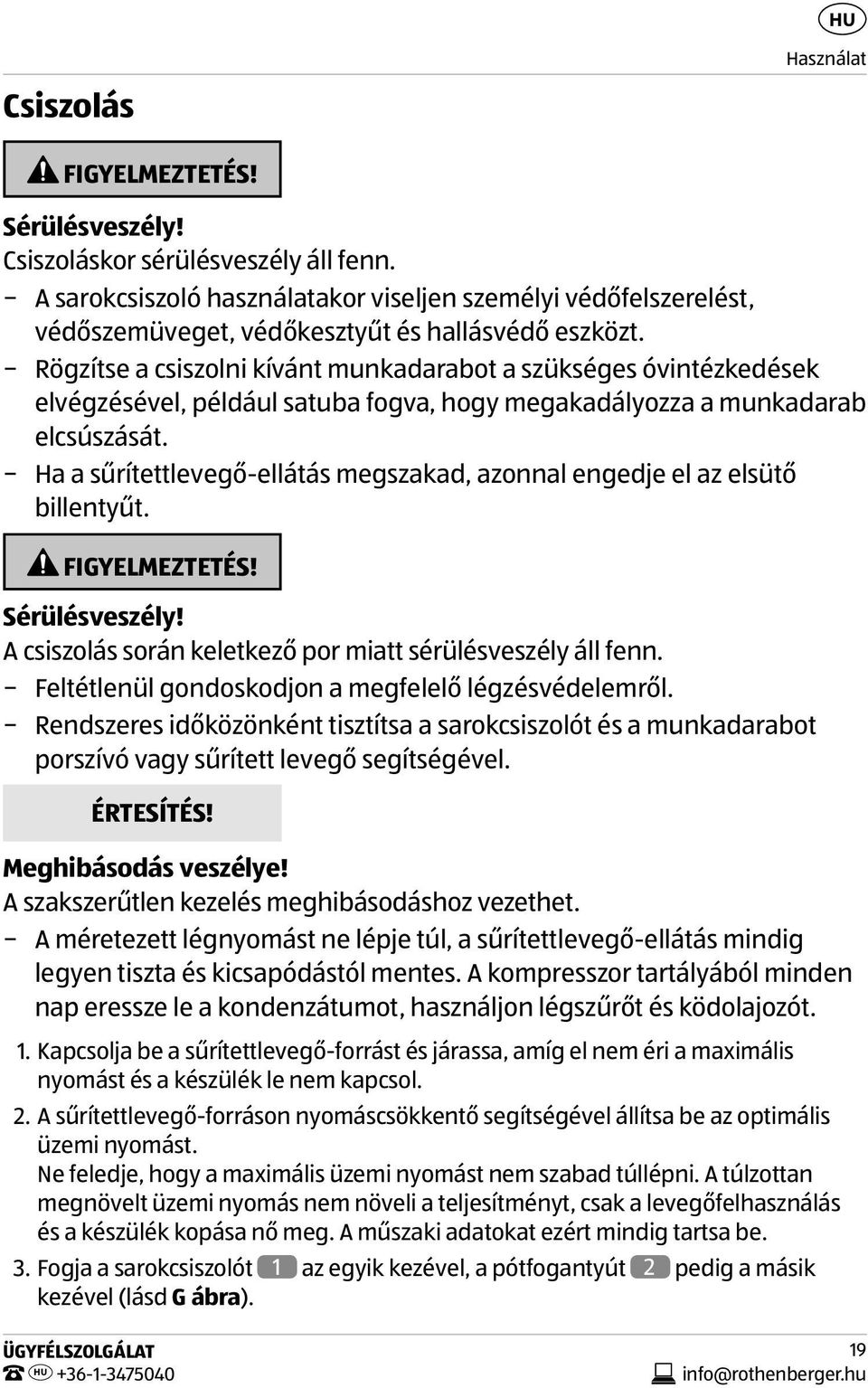

19 HU Használat Csiszolás FIGYELMEZTETÉS! Sérülésveszély! Csiszoláskor sérülésveszély áll fenn. A sarokcsiszoló használatakor viseljen személyi védőfelszerelést, védőszemüveget, védőkesztyűt és hallásvédő eszközt. Rögzítse a csiszolni kívánt munkadarabot a szükséges óvintézkedések elvégzésével, például satuba fogva, hogy megakadályozza a munkadarab elcsúszását. Ha a sűrítettlevegő-ellátás megszakad, azonnal engedje el az elsütő billentyűt. FIGYELMEZTETÉS! Sérülésveszély! A csiszolás során keletkező por miatt sérülésveszély áll fenn. Feltétlenül gondoskodjon a megfelelő légzésvédelemről. Rendszeres időközönként tisztítsa a sarokcsiszolót és a munkadarabot porszívó vagy sűrített levegő segítségével. ÉRTESÍTÉS! Meghibásodás veszélye! A szakszerűtlen kezelés meghibásodáshoz vezethet. A méretezett légnyomást ne lépje túl, a sűrítettlevegő-ellátás mindig legyen tiszta és kicsapódástól mentes. A kompresszor tartályából minden nap eressze le a kondenzátumot, használjon légszűrőt és ködolajozót. 1. Kapcsolja be a sűrítettlevegő-forrást és járassa, amíg el nem éri a maximális nyomást és a készülék le nem kapcsol. 2. A sűrítettlevegő-forráson nyomáscsökkentő segítségével állítsa be az optimális üzemi nyomást. Ne feledje, hogy a maximális üzemi nyomást nem szabad túllépni. A túlzottan megnövelt üzemi nyomás nem növeli a teljesítményt, csak a levegőfelhasználás és a készülék kopása nő meg. A műszaki adatokat ezért mindig tartsa be. 3. Fogja a sarokcsiszolót 1 az egyik kezével, a pótfogantyút 2 pedig a másik kezével (lásd G ábra). ÜGYFÉLSZOLGÁLAT HU info@rothenberger.hu

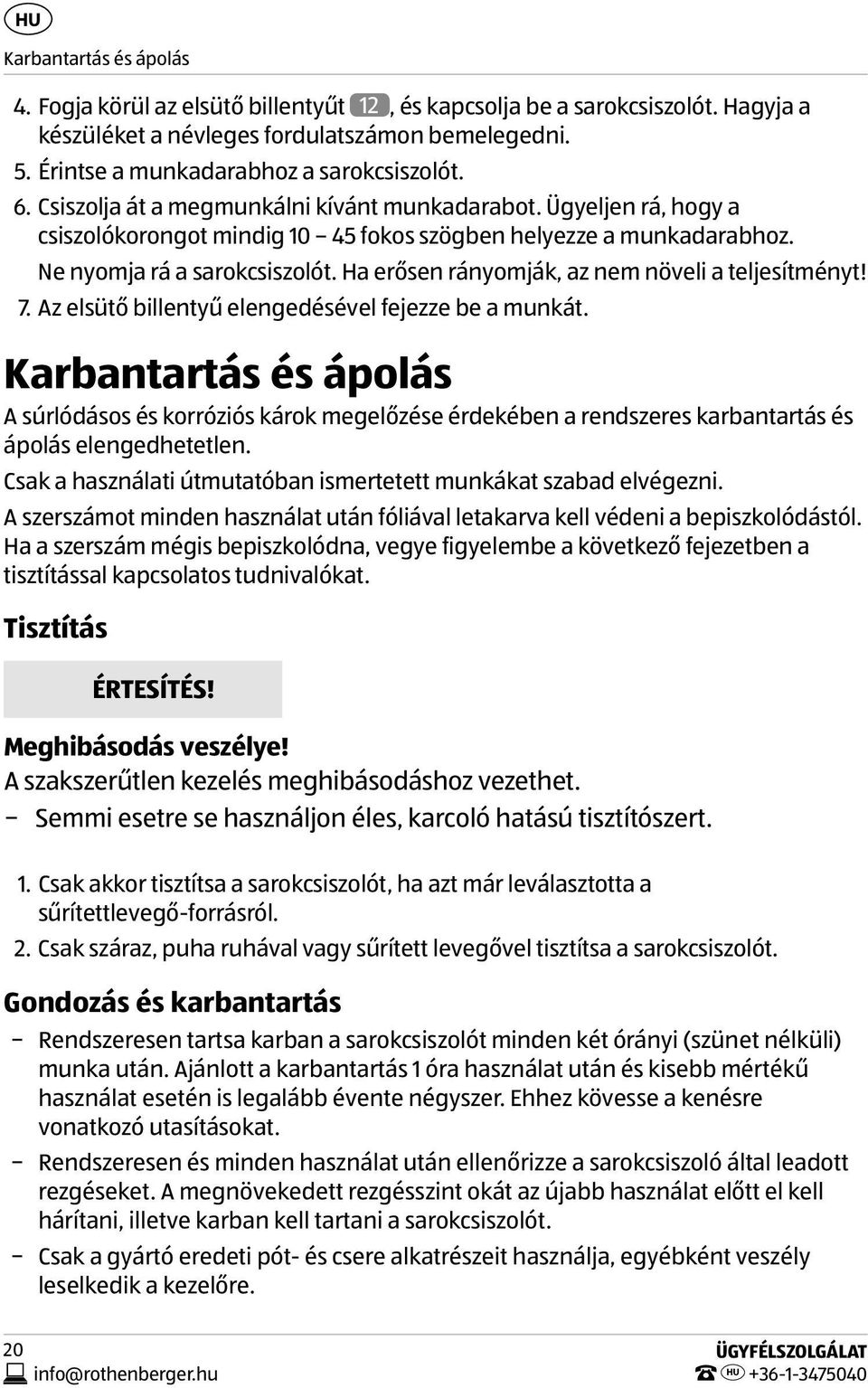

20 HU Karbantartás és ápolás 4. Fogja körül az elsütő billentyűt 12, és kapcsolja be a sarokcsiszolót. Hagyja a készüléket a névleges fordulatszámon bemelegedni. 5. Érintse a munkadarabhoz a sarokcsiszolót. 6. Csiszolja át a megmunkálni kívánt munkadarabot. Ügyeljen rá, hogy a csiszolókorongot mindig fokos szögben helyezze a munkadarabhoz. Ne nyomja rá a sarokcsiszolót. Ha erősen rányomják, az nem növeli a teljesítményt! 7. Az elsütő billentyű elengedésével fejezze be a munkát. Karbantartás és ápolás A súrlódásos és korróziós károk megelőzése érdekében a rendszeres karbantartás és ápolás elengedhetetlen. Csak a használati útmutatóban ismertetett munkákat szabad elvégezni. A szerszámot minden használat után fóliával letakarva kell védeni a bepiszkolódástól. Ha a szerszám mégis bepiszkolódna, vegye figyelembe a következő fejezetben a tisztítással kapcsolatos tudnivalókat. Tisztítás ÉRTESÍTÉS! Meghibásodás veszélye! A szakszerűtlen kezelés meghibásodáshoz vezethet. Semmi esetre se használjon éles, karcoló hatású tisztítószert. 1. Csak akkor tisztítsa a sarokcsiszolót, ha azt már leválasztotta a sűrítettlevegő-forrásról. 2. Csak száraz, puha ruhával vagy sűrített levegővel tisztítsa a sarokcsiszolót. Gondozás és karbantartás Rendszeresen tartsa karban a sarokcsiszolót minden két órányi (szünet nélküli) munka után. Ajánlott a karbantartás 1 óra használat után és kisebb mértékű használat esetén is legalább évente négyszer. Ehhez kövesse a kenésre vonatkozó utasításokat. Rendszeresen és minden használat után ellenőrizze a sarokcsiszoló által leadott rezgéseket. A megnövekedett rezgésszint okát az újabb használat előtt el kell hárítani, illetve karban kell tartani a sarokcsiszolót. Csak a gyártó eredeti pót- és csere alkatrészeit használja, egyébként veszély leselkedik a kezelőre. 20 info@rothenberger.hu ÜGYFÉLSZOLGÁLAT HU

21 HU Hibakeresés Rendszeresen ellenőrizze, hogy a sarokcsiszoló és a tartozékok nem rongálódtak-e meg. Tárolás A sarokcsiszolót mindig száraz, fagymentes helyen tárolja. Hibakeresés Probléma Lehetséges ok Hibaelhárítás 1. Túl kicsi a sebesség, csak némi levegő szivárog a kimenetből. 2. A sarokcsiszoló nem mozog, a kimeneten rendesen van sűrített levegő. A motor részei piszok miatt elakadtak. Túl alacsony a tápnyomás. A motor a felgyülemlett anyagok miatt beragadt. Ellenőrizze a nyomásadó egység szűrőjét. Kenje meg a sarokcsiszolót a Kenés fejezetben leírt módon. Kenje meg a sarokcsiszolót a Kenés fejezetben leírt módon. Gumikalapáccsal óvatosan kopogtassa meg a készülékházat. Válassza le a sarokcsiszolót a tápnyomásról. Próbálja meg a motort a csiszolókorong forgatásával kioldani. Műszaki adatok Modell: Méretezett légnyomás: RP7319E 6,3 bar Méretezett fordulatszám: min -1 Súly: 1,49 kg Csiszolókorong: hajlított csiszolókorong, BF kötés 27-es típus az ISO 525 értelmében Csiszolókorong-átmérő: 125 mm Csiszolókorong-furat: 22,2 mm Orsómenet/hossz: M10/16 mm Cikkszám: ÜGYFÉLSZOLGÁLAT HU info@rothenberger.hu

22 HU Zaj és rezgési információk Zaj és rezgési információk FIGYELMEZTETÉS! Egészségügyi veszély! A munkához gondoskodjon a hallásvédelemről és a megfelelő védőruháról. Zajkibocsátási értékek Az EN ISO 4871 és az EN ISO előírásai alapján mérve. Ha a munkaterületen a zajszint meghaladja a 85 db (A) értéket, a gépkezelő érdekében külön óvintézkedések szükségesek és megfelelő hallásvédő eszközt kell viselnie. Hangnyomásszint L PA : 90,22 db(a) Hangteljesítményszint L WA : 101,22 db(a) Normál eltérés K WA : 3 db(a) A fent megadott értékek a zajkibocsátási értékeket, nem a biztonságos munkahelyi értékeket jelzik. A káros kibocsátási és a környezeti hatások kölcsönös összefüggéséből még nem lehet egyértelműen megállapítani, hogy szükséges-e egyéb óvintézkedés, vagy sem. Azon tényezők közé, amelyek kihatnak az adott munkahelyen fennálló káros környezeti hatások szintjére, ezek tartoznak: a munkaterület és a környezet specifikációja, a behatás időtartama, egyéb zajforrások stb. Kérjük, a biztonságos munkahelyi értékekhez vegye figyelembe a nemzeti jogszabályokban foglalt lehetséges eltéréseket is. A fent megadott információk mindazonáltal lehetővé teszik a felhasználó számára a veszélyhelyzetek és kockázatok könnyebb felmérését. A burkolat rezgésértékei (markolat): a hd = 4,487 m/s 2, K=0,939 m/s 2 A pótfogantyú rezgésértékei: a hd = 5,604 m/s 2, K=1,050 m/s 2 FIGYELEM: A fent megnevezett rezgés kibocsátási érték (rezgésérték) mérése az EN és az EN ISO szerinti szabványos mérési eljárással történt és alkalmas a szerszám másikkal történő összehasonlítására. Alkalmas a rezgés általi igénybevétel előzetes megbecslésére is. A tényleges rezgés kibocsátási érték a következőkben leírt módon a használat módjától függően ettől eltérhet: Jó állapotban van-e a sarokcsiszoló, illetve rendesen volt-e karbantartva? Hogyan, milyen anyaghoz használják a sarokcsiszolót? Kifogástalan állapotban és a megfelelő tartozékot használják-e? 22 info@rothenberger.hu ÜGYFÉLSZOLGÁLAT HU

23 Használatkor biztos fogása van a kezelőnek? HU Leselejtezés Rendeltetésszerűen, az útmutatóban leírt módon használják-e a sarokcsiszolót? Nem megfelelő használat esetén a sarokcsiszoló a rezgések miatt megbetegedéseket okozhat. FIGYELEM: A felhasználási módtól, valamint a használati körülményektől függően az alábbi biztonsági intézkedéseket kell betartani a felhasználó biztonsága érdekében: Igyekezzék a rezgést lehetőleg kerülni. Csak kifogástalan állapotú tartozékokat használjon. Viseljen rezgésálló kesztyűt, ha a sarokcsiszolót használja. Az útmutatónak megfelelően ápolja és tartsa karban a készüléket. Kerülje a készülék 10 C alatti hőmérsékleten történő használatát. Úgy tervezze meg a munkafolyamatokat, hogy ne használjon több napon keresztül erősen vibráló eszközöket. Leselejtezés A csomagolás leselejtezése A csomagolást szétválogatva tegye a hulladékba. A kartont és papírt a papír, a fóliát a műanyag szelektív hulladékgyűjtőbe tegye. Elhasznált készülékek leselejtezése A sarokcsiszolót az országában érvényes előírásoknak megfelelően selejtezze le. Amennyiben a sarokcsiszoló használhatatlanná válik, adja le azt a település vagy városrész gyűjtőállomáson. Így biztosítható a szakszerű újrahasznosítása és megelőzhető a környezet károsítása. ÜGYFÉLSZOLGÁLAT HU info@rothenberger.hu

24 HU Megfelelőségi nyilatkozat Megfelelőségi nyilatkozat EK-megfelelőségi nyilatkozat Ezúton nyilatkozunk, WALTER WERKZEUGE SALZBURG GmbH, Gewerbeparkstrasse 9, 5081 Anif, Austria hogy az alábbiakban megnevezett gép, a kialakítása és szerkezete alapján, valamint az általunk forgalomba hozott kivitelben az EK-irányelvek vonatkozó biztonsági és egészségügyi rendelkezéseinek megfelel. Ez a nyilatkozat csak olyan állapotú gépre vonatkozik, amelyben forgalomba lett hozva. A végfelhasználó által utólagosan felszerelt részek és/vagy utólagos beavatkozások figyelmen kívül maradnak. Termékmegnevezés / Működés: Sűrített levegős sarokcsiszoló Típus- / Modellmegnevezés: RP7319E Sorozatszám/Gyártási egység száma: Kereskedelmi megnevezés: WORKZONE Sűrített levegős sarokcsiszoló Vonatkozó EK-irányelvek: - Gépekre vonatkozó EK/2006/42 irányelv Alkalmazott harmonizált szabványok: EN ISO :2012 Ben Shields Termékmenedzsment vezetője és a műszaki dokumentáció meghatalmazottja Anif, A műszaki dokumentáció rendelkezésre áll: WALTER WERKZEUGE SALZBURG GmbH, Gewerbeparkstrasse 9, 5081 Anif, Austria Tobias Bleckmann Termékmenedzser Ez az EK-megfelelőségi nyilatkozat eredeti változata. 24 info@rothenberger.hu ÜGYFÉLSZOLGÁLAT HU

25 HU JÓTÁLLÁSI ADATLAP SŰRÍTETT LEVEGŐS SAROKCSISZOLÓ A fogyasztó adatai: Név: Cím: A vásárlás dátuma * : * Javasoljuk, hogy a jótállási tájékoztatóval együtt őrizze meg a vásárláskor kapott nyugtát / számlát is. A vásárlás helye: A hiba leírása: Aláírás: Ha a gyártóhoz fordult és arra kérték, hogy küldje vissza a hibás terméket, akkor feltétlenül küldje vele együtt a kitöltött jótállási tájékoztatót is. ÜGYFÉLSZOLGÁLAT HU info@rothenberger.hu A FOGYASZTÁSI CIKK TÍPUSA: RP7319E GYÁRTÁSI SZÁM: /2015 Ügyfélszolgálat: Telefonszolgáltatója rendes, vezetékes díjszabása szerint. ÉV JÓTÁLLÁS

26 HU JÓTÁLLÁSI TÁJÉKOZTATÓ A fogyasztóval szerződést kötő vállalkozás cégneve és címe: Aldi Magyarország Élelmiszer Bt. Mészárosok útja Biatorbágy HUNGARY A fogyasztási cikk azonosítására alkalmas megnevezése: Sűrített levegős sarokcsiszoló Kicserélés esetén ennek időpontja: A gyártó neve, címe: WALTER WERKZEUGE SALZBURG GmbH Gewerbeparkstrasse Anif AUSTRIA A fogyasztási cikk típusa: RP7319E A fogyasztási cikk gyártási száma (ha van): A javítószolgálat neve, címe és telefonszáma: Rothenberger Magyarország KFT, Gubacsi út 26, 1097 Budapest, HUNGARY info@rothenberger.hu, A jótállással kapcsolatos általános szabályok A Magyarország területén vásárolt új tartós fogyasztási cikkek esetén 3 évre vállalunk jótállást. Az elhasználódó, ill. kopó alkatrészekre (pl. világítótestek, akkumulátorok, gumiabroncsok, stb.) a jótállási idő rendeltetésszerű használat esetén 1 év. A napi használat során keletkező sérülésekre (pl. karcolások, horpadások, stb.) a jótállás nem vonatkozik. A jótállási határidő a fogyasztási cikk fogyasztó részére történő átadása napjával kezdődik. A határidő elmulasztása jogvesztéssel jár. Nem számít bele a jótállás elévülési idejébe a kijavítási időnek az a része, amely alatt a fogyasztó a fogyasztási cikket nem tudja rendeltetésszerűen használni. A fogyasztási cikknek a kicseréléssel vagy a kijavítással érintett részére a jótállási igény elévülése újból kezdődik. Ezt a szabályt kell alkalmazni arra az esetre is, ha a kijavítás következményeként új hiba keletkezik. A jótállás a fogyasztó jogszabályból eredő jogait nem érinti. Fogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkamarák mellett működő békéltető testület eljárását is kezdeményezheti. A jótállásból eredő jogokat a fogyasztási cikk tulajdonosa érvényesítheti, feltéve, hogy fogyasztónak minősül. A jótállásból eredő jogokat a fogyasztási cikk tulajdonjogának átruházása esetén az új tulajdonos érvényesítheti. A jótállásból eredő jogok a jótállási jeggyel érvényesíthetőek. A jótállási jegy szabálytalan kiállítása vagy a jótállási jegy fogyasztó rendelkezésére bocsátásának elmaradása a jótállás érvényességét nem érinti. A jótállási jegy fogyasztó rendelkezésére bocsátásának elmaradása esetén a szerződés megkötését bizonyítottnak kell tekinteni, ha az ellenérték megfizetését igazoló bizonylatot - számlát vagy nyugtát - a fogyasztó bemutatja. Ebben az esetben a jótállásból eredő jogok a számlával, ill. nyugtával érvényesíthetőek.

27 HU A fogyasztó mindennemű jótállási igényét érvényesítheti a magyarországi Aldi áruházakban, míg a kijavítás iránti igény a jótállási jegyen feltüntetett javítószolgálatnál közvetlenül is érvényesíthető. A jótállási kötelezettség teljesítésével kapcsolatos költségek vállalkozásunkat terhelik. Ha a fogyasztási cikk meghibásodásában a fogyasztót terhelő karbantartási kötelezettség elmulasztása is közrehatott, a jótállási kötelezettség teljesítésével felmerült költségeket közrehatása arányában a fogyasztó köteles viselni, ha a fogyasztási cikk karbantartására vonatkozó ismeretekkel rendelkezett, vagy ha vállalkozásunk e tekintetben tájékoztatási kötelezettségének eleget tett. Kicserélés vagy elállás esetén a fogyasztó nem köteles a fogyasztási cikknek azt az értékcsökkenését megtéríteni, amely a rendeltetésszerű használat következménye. A fogyasztó a kellékhibás teljesítés okán felmerült kárait a Ptk. 6:174 szerint érvényesítheti. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön kézi csomagként nem szállítható fogyasztási cikket az üzemeltetés helyén kell megjavítani. Ha a kijavítás az üzemeltetés helyén nem végezhető el, a le- és felszerelésről, valamint az el- és visszaszállításról vállalkozásunk, vagy - a javítószolgálatnál közvetlenül érvényesített kijavítás iránti igény esetén - a javítószolgálat gondoskodik. Ha a fogyasztó a fogyasztási cikk meghibásodása miatt a vásárlástól számított 3 munkanapon belül érvényesít csereigényt, vállalkozásunk köteles a fogyasztási cikket kicserélni, feltéve, hogy a meghibásodás a rendeltetésszerű használatot akadályozza. Amennyiben a hibás fogyasztási cikket már nem tartjuk készleten, úgy a teljes vételárat visszatérítjük. A szerviz és a forgalmazó a kijavítás során nem felel a fogyasztási cikken a fogyasztó, ill. harmadik személy által esetlegesen tárolt adatokért vagy beállításokért. A javítószolgálat fenti címén a jótállási idő lejártát követően is lehetőséget biztosítunk a hibás fogyasztási cikk kijavítására, amelynek költsége azonban a fogyasztót terheli. A jótállási igény bejelentése A fogyasztó a hiba felfedezése után késedelem nélkül köteles a hibát a vállalkozásunkkal közölni. A hiba felfedezésétől számított két hónapon belül közölt hibát késedelem nélkül közöltnek kell tekinteni. A közlés késedelméből eredő kárért a fogyasztó felelős. A jótállási igényt a fogyasztási cikk minden olyan hibája miatt határidőben érvényesítettnek kell tekinteni, amely a megjelölt hibát előidézte. Ha a fogyasztó a jótállási igényét a fogyasztási cikknek - a megjelölt hiba szempontjából - elkülöníthető része tekintetében érvényesíti, a jótállási igény a fogyasztási cikk egyéb részeire nem minősül érvényesítettnek. Mentesülés a jótállási felelősség alól Nem teljesít hibásan vállalkozásunk, ha a fogyasztó a hibát a vásárlás időpontjában ismerte, vagy a hibát a vásárlás időpontjában ismernie kellett. Vállalkozásunk mentesül továbbá a jótállási kötelezettség alól, ha bizonyítja, hogy a hiba oka a vásárlás után keletkezett (pl. rendeltetésellenes használat, átalakítás, szakszerűtlen kezelés, helytelen tárolás, elemi kár). A rendeltetésellenes használat elkerülése céljából a fogyasztási cikkhez magyar nyelvű vásárlói tájékoztatót mellékelünk és kérjük, hogy az abban foglaltakat saját érdekében tartsa be.

28 HU A fogyasztót a jótállás alapján megillető jogok A fogyasztó a Ptk. 6:159. -ában rögzített szabályok szerint - kijavítást vagy kicserélést igényelhet, kivéve, ha a választott jótállási igény teljesítése lehetetlen, vagy ha az a kötelezettnek - másik jótállási igény teljesítésével összehasonlítva - aránytalan többletköltséget eredményezne, figyelembe véve a fogyasztási cikk hibátlan állapotban képviselt értékét, a szerződésszegés súlyát és a jótállási jog teljesítésével a jogosultnak okozott érdeksérelmet; - vagy a vételár arányos leszállítását igényelheti, a hibát a kötelezett költségére maga kijavíthatja vagy mással kijavíttathatja, vagy a szerződéstől elállhat, ha vállalkozásunk a kijavítást vagy a kicserélést nem vállalta, ill. ha ezen kötelezettségének megfelelő határidőn belül, a fogyasztó érdekeit kímélve nem tud eleget tenni, vagy ha a fogyasztónak a kijavításhoz vagy kicseréléshez fűződő érdeke megszűnt. Jelentéktelen hiba miatt elállásnak nincs helye. A kijavítást vagy kicserélést - a fogyasztási cikk tulajdonságaira és a jogosult által elvárható rendeltetésére figyelemmel - megfelelő határidőn belül, a jogosult érdekeit kímélve kell elvégezni. A fogyasztó a választott jótállási jogáról másikra térhet át, az áttéréssel okozott költséget köteles azonban vállalkozásunknak megfizetni, kivéve, ha az áttérésre vállalkozásunk adott okot, vagy az áttérés egyébként indokolt volt. A kijavítási igény bejelentésének időpontja: A kijavításra történő átvétel időpontja: A hiba oka: A kijavítás módja: A fogyasztónak történő visszaadás időpontja: Kicserélés esetén ennek időpontja: A javítószolgálat neve és címe: Kelt, aláírás, bélyegző:

29 Kazalo Pregled... 4 Uporaba... 5 Vsebina kompleta/seznam delov Kode QR...31 Splošno Preberite in shranite navodila za uporabo Razlaga znakov Varnost Namenska uporaba Druga tveganja Splošni varnostni napotki za pnevmatska orodja...34 Dodatna varnostna navodila za kotni brusilnik...40 Posebni varnostni napotki za brušenje barvnih premazov...41 Prva uporaba Preverite kotni brusilnik in vsebino kompleta...42 Privijanje hitre spojke...42 Namestitev dodatnega ročaja...42 Montaža/zamenjava brusilnega koluta Mazanje Priklop na vir stisnjenega zraka Uporaba Vklop in izklop kotnega brusilnika...43 Brušenje...44 Vzdrževanje in nega Iskanje napak...46 Tehnični podatki...46 Informacije o hrupu/vibracijah Odlagane med odpadke...48 Izjava o skladnosti Garancijski list...51 Garancijski pogoji Kazalo POPRODAJNA PODPORA info@gma.si

30 Vsebina kompleta/seznam delov Vsebina kompleta/seznam delov 1 Kotni brusilnik 2 Dodatni ročaj 3 Zvitek teflonskega traku 4 Steklenička za olje 5 Hitra spojka 6 Inbus ključ 7 Viličasti ključ za fiksiranje vretena 8 Ključ z dvema luknjama 9 Brusilna plošča 10 Navoj za dodatni ročaj 11 Odprtina za dovod zraka 12 Sprožilna ročica 13 Varovalni pokrov 14 Vreteno 15 Napenjalna prirobnica 30 POPRODAJNA PODPORA info@gma.si

31 Hitro in preprosto do cilja s kodami QR Ne glede na to, ali potrebujete informacije o izdelkih, nadomestne dele, dodatno opremo, podatke o garancijah izdelovalcev ali servisih ali si želite udobno ogledati videoposnetek z navodili s kodami QR boste zlahka na cilju. Kode QR Kaj so kode QR? Kode QR (QR = Quick Response oziroma hiter odziv) so grafične kode, ki jih je mogoče prebrati s kamero pametnega telefona in na primer vsebujejo povezavo do spletne strani ali kontaktne podatke. Prednost za vas: Ni več nadležnega prepisovanja spletnih naslovov ali kontaktnih podatkov! Postopek: Za optično branje kode QR potrebujete le pametni telefon, nameščen program (bralnik) za branje kod QR ter povezavo z internetom.* Bralniki kod QR so praviloma na voljo za brezplačen prenos iz spletne trgovine s programi (aplikacijami) vašega pametnega telefona. Preizkusite zdaj S pametnim telefonom preprosto optično preberite naslednjo kodo QR in izvedite več o Hoferjevem izdelku, ki ste ga kupili.* Hoferjev storitveni portal Vse zgoraj navedene informacije so na voljo tudi na Hoferjevem storitvenem portalu na spletnem naslovu *Pri uporabi bralnika kod QR lahko nastanejo stroški povezave z internetom, kar je odvisno od vrste vaše naročnine. POPRODAJNA PODPORA info@gma.si

32 Splošno Splošno Preberite in shranite navodila za uporabo Ta navodila za uporabo spadajo k temu pnevmatskemu kotnemu brusilniku. Vsebujejo pomembne informacije o začetku uporabe in ravnanju. Zaradi boljše razumljivosti je pnevmatski kotni brusilnik v nadaljevanju poimenovan le kotni brusilnik. Pred začetkom uporabe kotnega brusilnika skrbno in v celoti preberite navodila za uporabo, zlasti varnostna opozorila. Neupoštevanje navodil za uporabo lahko povzroči hude telesne poškodbe ali poškoduje kotni brusilnik. Upoštevati morate zadevne lokalne in državne zakone glede uporabe tega izdelka. Navodila za uporabo shranite za primer kasnejše uporabe. Če kotni brusilnik predate tretjim osebam, jim hkrati z njim obvezno izročite ta navodila za uporabo. Razlaga znakov V navodilih za uporabo, na kotnem brusilniku ali na embalaži boste zasledili naslednje simbole in opozorilne besede. OPOZORILO! Ta opozorilna beseda označuje nevarnost, zaradi katere lahko, če se ji ne izognemo, pride do smrti ali hudih telesnih poškodb. POZOR! Ta opozorilna beseda označuje nevarnost, zaradi katere lahko, če se ji ne izognemo, pride do manjših ali zmernih telesnih poškodb. OBVESTILO! Opozarja na možnost materialne škode. Ta simbol označuje dodatne koristne informacije o sestavljanju ali delovanju izdelka. Izjava o skladnosti (glejte poglavje Izjava o skladnosti ): Izdelki, označeni s tem simbolom, izpolnjujejo vse predpise Skupnosti v Evropskem gospodarskem prostoru, ki jih je treba upoštevati. Simbol GS zaznamuje preverjeno varnost. Izdelki, označeni s tem znakom, izpolnjujejo zahteve nemškega zakona o varnosti izdelkov (ProdSG). 32 POPRODAJNA PODPORA info@gma.si

33 Varnost Preberite navodila za uporabo. Med delom lahko priletijo drobni delci. Nosite zaščitna očala. Pri delih, pri katerih nastaja prah, vedno nosite masko za zaščito pred prahom. Če delo z orodjem povzroča močan hrup, nosite zaščito za sluh. Varnost Uporabljajte primerne zaščitne rokavice. Namenska uporaba Kotni brusilnik je ročni pnevmatski stroj in je namenjen brušenju in grobemu struženju kovinskih materialov. Pri tem je treba uporabiti brusilne kolute tipa 27 po DIN 525. Kotni brusilnik lahko deluje samo s primernim virom stisnjenega zraka in ni zasnovan za pritrditev na držalo. K pravilni uporabo spada tudi upoštevanje varnostnih napotkov, navodil za montažo in napotkov za uporabo iz navodil za uporabo. Proizvajalec ali prodajalec ne prevzema odgovornosti za škodo, nastalo zaradi nenamenske ali nepravilne uporabe. Osebe, ki uporabljajo kotni brusilnik in izvajajo vzdrževalna dela, se morajo spoznati nanj in se seznaniti z morebitnimi nevarnostmi. Poleg tega je treba strogo upoštevati veljavne predpise za preprečevanje nesreč. Držati se je treba tudi drugih splošnih zdravstvenih in varnostno-tehničnih predpisov pri delu. V primeru sprememb na kotnem brusilniku proizvajalec ne prevzema odgovornosti za nastalo škodo. Vsakršna drugačna uporaba je izrecno izključena in velja kot nenamenska uporaba. Druga tveganja Kljub namenski uporabi ni mogoče popolnoma izključiti nepredvidenih drugih tveganj. POPRODAJNA PODPORA info@gma.si

34 Varnost Glede na vrsto naprave lahko pride do naslednjih nevarnosti: nevarnost zaradi vihtečih se cevi za stisnjen zrak, nevarnost spotikanja zaradi cevi za stisnjen zrak, ki ležijo naokoli. Splošni varnostni napotki za pnevmatska orodja OPOZORILO! Pred namestitvijo, uporabo, popravili, vzdrževalnimi deli in zamenjavo delov opreme ter delom v bližini pnevmatskih orodij preberite vse napotke. Neupoštevanje varnostnih napotkov lahko privede do resnih poškodb. Skrbno hranite navodila za uporabo. Oseba, ki uporablja kotni brusilnik, mora prebrati in razumeti navodila za uporabo, zlasti varnostne napotke. Kotni brusilnik morajo sestaviti, nastavljati ali uporabljati izključno ustrezno kvalificirani in šolani upravljavci. Ne delajte nobenih modifikacij na kotnem brusilniku. Spremembe lahko zmanjšajo učinkovitost varnostnih ukrepov in povečajo tveganje za uporabnika. Kotnega brusilnika nikoli ne uporabljajte, če je poškodovan. Redno pregledujte kotni brusilnik, da zagotovite, da je tipska ploščica kotnega brusilnika označena s čitljivimi nazivnimi vrednostmi in označbami. Po potrebi se za nadomestne ploščice obrnite na proizvajalca. OPOZORILO! Nevarnost telesnih poškodb! Deli, ki lahko priletijo, predstavljajo nevarnost telesnih poškodb. Če se obdelovanec, kateri del dodatne opreme ali celo kotni brusilnik zlomi, lahko delci priletijo z veliko hitrostjo. Med uporabo kotnega brusilnika vedno nosite ustrezna zaščitna očala. Stopnjo potrebne zaščite določite za vsako posamezno uporabo posebej. Poskrbite, da bo obdelovanec dobro pritrjen. Prepričajte se, da je brusilo zanesljivo pritrjeno na kotni brusilnik. Preverite, če je največje delovno število vrtljajev brusila, preračunano v vrtljaje na minuto, enako ali večje od nazivnega števila vrtljajev vretena. 34 POPRODAJNA PODPORA info@gma.si

35 POPRODAJNA PODPORA Varnost Prepričajte se, da je zaščitni pokrov nameščen, je v dobrem stanju in ustrezno pritrjen ter ga redno preverjajte. Redno preverjajte, da število vrtljajev kotnega brusilnika ni višje od števila vrtljajev, ki je navedeno na stroju. Ta preverjanja morate opravljati brez vpetega brusila in v skladu z navodili proizvajalca. Preverite, če se vpenjalne prirobnice uporabljajo v skladu s proizvajalčevimi navedbami in če so v dobrem stanju, npr. brez poklin in razpok. Preverite, če sta vreteno in navoj vretena poškodovana ali obrabljena. Prepričajte se, da iskre in drobci, ki nastanejo pri uporabi, ne povzročajo nevarnosti. Pred zamenjavo brusiva in pred vzdrževanjem odklopite kotni brusilnik od napajanja z energijo. OPOZORILO! Nevarnost telesnih poškodb! Visoka hitrost vrtenja lahko povzroči telesne poškodbe. Ohlapna oblačila, osebni nakit, verižice, lase ali rokavice držite stran od kotnega brusilnika in delov pribora. V nasprotnem primeru lahko pride do poškodb lasišča, ureznin in/ali zadušitve. OPOZORILO! Nevarnost telesnih poškodb! Neustrezno ravnanje med uporabo lahko povzroči telesne poškodbe. Izogibajte se stiku z vrtečim se vretenom in nameščenim brusilnim kolutom, da se izognete urezninam na rokah ali drugih delih telesa. Nosite ustrezne rokavice za zaščito rok. Pri uporabi stroja so lahko roke upravljavca izpostavljene nevarnostim, kot so npr. ureznine ter odrgnine in toplota. Upravljavec in vzdrževalci morajo biti fizično sposobni rokovati z velikostjo, težo in močjo stroja. Pravilno držite kotni brusilnik: Bodite pripravljeni, da prestrežete običajne ali nenadne gibe pripravljeni imejte obe roki. Pazite, da je vaše telo v ravnotežju in da stojite stabilno. V primeru prekinitve napajanja z energijo sprostite sprožilno ročico.
