1 Térjen át a 3D tervezésre ugyanazzal a vállalattal, amelyik a 2D tervezési technológiát adta Önnek! Tartalomjegyzék A teljes termékcsalád megtervezése 1 Minőségi termékek készítése már az első lépésben...4 Tervek elkészítése rövidebb idő alatt.. 5 Tervadatok kezelése és megosztása...9 2D-3D áttérés...12 Kábelezés...13 A teljes termékcsalád megtervezése..13 Minőségi termékek készítése már az első lépésben Tervek elkészítése rövidebb idő alatt.15 Tervadatok kezelése és megosztása.. 16 Hajlítható és merev csövezés A teljes termékcsalád megtervezése. 16 Minőségi termékek készítése már az első lépésben Tervek elkészítése rövidebb idő alatt..19 Feszültségelemzés Minőségi termékek készítése már az első lépésben Tervadatok kezelése és megosztása D-3D áttérés...21 Dinamikus szimuláció...22 Minőségi termékek készítése már az első lépésben...22 IDF importálás Az Autodesk gépipari megoldása.. 24 Vásárlás és további információ Térjen át a 3D tervezésre az Autodesk Inventor szoftvercsaláddal, a gépipari AutoCAD felhasználók legjobb választásával! A leggyorsabb és legegyszerűbb 3D áttérési eljárást kínáló Autodesk Inventor az eladásokban évek óta felülmúlja vetélytársait. Nincs olyan vállalat, amely az Autodesk cégnél többet törődne azzal, hogy a tervezők számára könnyebbé váljon a fejlesztés, és a vállalatok olcsóbban, jobb termékeket juttathassanak a piacra. Az AutoCAD szoftver gyártójaként az Autodesk tisztában van a felhasználók tervezési folyamataival, ezért létrehozta az Autodesk Inventor termékcsaládot a 2D-3D átállás lehető legegyszerűbb megvalósításához, mely a legjobb módszert kínálja a 2D tervadatok és az AutoCAD használata során szerzett szakmai tapasztalatok megőrzésére. Az Autodesk Inventor termékcsalád megadja azt a szabadságot, hogy a 2D tervek szabadon beépíthetők legyenek a 3D tervezőkörnyezetekbe, így egyszerűvé válik az AutoCAD DWG fájlok és a 3D tervadatok újrafelhasználása, valamint megosztása egyéb gépipari Autodesk alkalmazásokkal és azok felhasználóival. A különféle funkcionális szinteket nyújtó termékkonfigurációkban hozzáférhető Autodesk Inventor a gépipari AutoCAD felhasználók legjobb választása. Az Autodesk Inventor termékvonal a tervezési alkalmazások és 2D eszközök átfogó, integrált készletét kínálja a gépipari vállalatok 3D tervezésre történő áttérésének elősegítésére. A termékcsaládba tartozik a 3D tervezésre és dokumentálásra használható Autodesk Inventor Series, a vezetékrendszerek tervezésére és tervek ellenőrzésére használható Autodesk Inventor Professional, a 2D rajzolásra és kirészletezésre készült AutoCAD Mechanical, valamint az adatkezelő Autodesk Vault. Az Autodesk Inventor egy forradalmian új modellezési szemléletmódot is kínál, a funkcionális tervezést. A funkcionális tervezés lehetővé teszi, hogy a tervezők túllépjenek a geometriai modellezésen egy olyan környezetbe, ahol inkább a megoldandó problémára koncentrálhatnak, ahelyett, hogy kizárólag a terv felépítéséhez szükséges 3D geometria kialakítására fordítanák idejüket. Az Autodesk Inventor termékvonal fejlettebb 3D hatékonyságot kínál, valódi DWG kompatibilitásának köszönhetően pedig megőrzi a vállalat 2D terveinek értékét. E termékek hozzáférést biztosítanak az intelligens mérnöki tartalomhoz és a gyártáskész rajzok előállításának leggyorsabb módját kínálják, így a tervezők gyorsan eljuthatnak az elképzeléstől a termelésig. Az Autodesk Inventor termékcsalád emellett együttműködik más Autodesk tervezőalkalmazásokkal is, lehetővé téve, hogy a teljes mérnöki részleg együttműködjön a 2D vagy 3D környezetben. A teljes termékcsalád megtervezése Nagy összeállítások kezelése Használja ki a 3D tervezés előnyeit a nagyon nagy összeállítások fejlesztésekor. A részletességi szint ábrázolásokkal teljes mértékben megszabhatja, hogy a projekt mely alkatrészei töltődjenek be a memóriába a modell megnyitásakor. A kapacitásmérő lehetővé teszi, hogy munka közben figyelemmel kísérje a memóriahasználatot, így egy hatalmas projektfájlban elég gyorsan áttekintheti az összeállítás szerkezetét, majd ez alapján csak azokat a részösszeállításokat kell megnyitnia, melyek a munka elvégzéséhez szükségesek. Az Autodesk Inventor összetevőinek kialakítása során fontos szempont volt a nagy összeállítások támogatása, beleértve a darabjegyzékek (DBJ) jobb kezelését és az integrált adatkezelést. Nagyszámú alkatrész- és összeállítás-modell esetén ez megkönnyíti a verziókövetés felügyeletét. Vázszerkezet-készítő A vázszerkezet-készítő használatával automatizálható a hegesztett vázszerkezetek tervezése. A vázszerkezetek tervezése és fejlesztése gyorsan végrehajtható az előre definiált idomacélok elhelyezését, a csatlakozások és hegesztések elkészítését megkönnyítő eszközökkel.

2 2 Összeállítás-konfigurációk Az új összeállítás-konfigurációk felgyorsítják és hatékonyabbá teszik a termékcsaládok tervezését és dokumentálását, mivel elegendő a főösszeállítás különböző változatainak létrehozatala. Az összeállítás-konfigurációk használatakor kihagyhatja vagy lecserélheti az egyes részegységeket, valamint módosíthatja a méretek és a kényszerek értékeit. Ezután az egész termékcsalád dokumentációja elkészíthető az új Táblázat eszköz használatával, amellyel egy paraméter-táblázatot illeszthet be az összeállítási rajzba. Fejlett alakzatleírás Esztétikus, jó minőségű termékeket fejleszthet ki az Autodesk Inventor modellezőeszközeivel, amelyek szilárdtestek és felületek egyesítésével bonyolult geometriák létrehozását teszik lehetővé. Az alakjellemzők, például az érintőlegesség és a folytonosság, pontosan meghatározhatók a fejlett modellezőeszközök használata során. Ilyen új modellezőeszközök például a Pásztázás egy ponthoz, az N oldalú folt, a Felületre merőleges söprés, a Középvonal pásztázás, a G2 folytonosságú lekerekítés, a Teljes gördülő lekerekítés és a Laptól-lapig lekerekítés. Hegesztett szerkezetek A hegesztett szerkezetek beépített tervezési környezetében egyszerű a hegesztések 3D modellezése és a minőség javítása, mivel a hegesztés előkészítése, a hegesztés és a hegesztés utáni műveletek is szimulálhatók. A sarok- és peremvarratokat 3D szilárdtestként modellezheti és osztályozhatja. Az iparági vagy vállalati szabványokon alapuló 3D megjegyzések automatikusan létrejönnek, akárcsak a kapcsolódó 2D hegesztési jelek a dokumentáció számára. A hegesztéshez kapcsolódó elemzési és jelentéskészítési képességek közé tartozik a varratok térfogatának meghatározása és az összes szilárd hegesztési varrattípus átfogó ütközésvizsgálata. Szobrászat eszköz Az új Szobrászat eszközzel 3D alakzatokat hozhat létre zárt felületcsoportok könnyű és gyors egyesítésével. Terveibe beépíthet importált felületadatokat, s a Szobrászat eszköz segítségével a meglévő alkatrészeket úgy módosíthatja, hogy anyagot ad hozzá vagy távolít el.

3 3 Tartalomközpont A kívánt tartalom elérhető, amikor csak szüksége van rá. A új Tartalomközpont gyors és könnyű hozzáférést biztosít a műszaki tartalom központosított elemtárához, leegyszerűsítve a teljes vállalati tartalom kezelését, létrehozását és újrafelhasználását. A tartalomközpont könnyen használható tartalom áttekintőjében a kereső- és szűrőeszközökkel gyorsan megtalálhatja a megfelelő alkatrészcsaládokat. A Tartalomközpont több, mint részegységet tartalmaz például csavarokat és anyákat és lehetővé teszi, hogy a vállalatok felvegyék saját alkatrészeiket és szabványos sajátosságaikat a felhasználói elemtárakba. Tartalomközpont közzététel eszközei Gyorsan hozhat létre és tehet közzé hatalmas alkatrészkatalógusokat. A Tartalomközpont közzétételi eszközei közé tartozik egy szerkesztőkörnyezet is. A nagy adathalmazok tömegesen is feldolgozhatók, így zökkenőmentessé válik a vállalati alkatrészek és a beszállítók katalógusainak elkészítése és közzététele. A tartalomközpont eszközeivel intelligens alkatrészkatalógusok is összeállíthatók. Automatikus behelyezés Amikor sok szabványos részegységet kell egy tervhez adnia, az Automatikus behelyezés segítségével a részegységeket egy kattintással, intelligensen helyezheti el a tervben, így sokkal nagyobb termelékenység érhető el. Amikor a mutatót egy érvényes geometria fölé mozgatja, az Automatikus behelyezés kiválasztja a megfelelő méretű alkatrészt. A grafikus előnézeti kép és az intelligens 3D fogók a Tartalomközpontban elérhető méretek alapján növekményes beállításokat biztosítanak. Lemezalkatrészek A lemezalkatrészeket a gyártás szempontjait is figyelembe vevő speciális eszközök segítségével tervezheti meg, amelyek lehetővé teszik a gyors módosításokat és az azonnali rajzfrissítéseket. A hatékony eszközkészlet segítségével létrehozhatja az alkatrészeket laponként, peremenként vagy speciális kontúrok kihúzásával. A szoftver automatikus hajlítási ráhagyásokat számol az anyag és a vastagság alapján, és testreszabható hajlítási táblázatokat biztosít a helyes teríték kialakításhoz.

4 4 Darabjegyzék (DBJ) A költségekkel és az erőforrásokkal kapcsolatos döntések támogatása érdekében idejében elkészítheti a részegységek pontos listáját. A darabjegyzék funkció a vásárolt és gyártott alkatrészek, köztük a virtuális részegységek összeállítás- és részösszeállítás-szintű kezeléséhez használható információforrás. Segítségével pontos műszaki darabjegyzék, valamint a gyártás gyorsabb megkezdése érhető el. A darabjegyzék időmegtakarító szolgáltatásai közé tartoznak a következők: Automatikus számozás, amely számok és betűk használatát, valamint a tételszámok felülírását támogatja. Virtuális részegységek, például ragasztók vagy festékek anyagdefiníciói. Anyagok közvetlen módosítása a DBJ táblázatból, így az anyagmódosítás egyszerre több tételen is elvégezhető. Részegységek kiválasztása Gyorsan ráközelíthet azokra az összeállítási részegységekre, melyek az aktuális feladathoz szükségesek. A részegység kiválasztás és elszigetelés funkció alkalmazásával kiválaszthat egy bizonyos összeállítási részegységet, elkülönítheti a nézetet, hogy csak a megfelelő részegységre és a kiválasztási feltételeknek megfelelő elemekre fordíthassa figyelmét. A funkció vezérli az alkatrészek láthatóságát az összeállítási teljesítmény növelése és a tervezési feladatok felgyorsítása érdekében. Minőségi termékek készítése már az első lépésben Virtuális prototípusok Még innovatívabb, magasabb színvonalú termékeket készíthet gyors virtuális tervezési lépések elvégzésével. Az Autodesk Inventor szoftver intuitív tervezési környezetet kínál az alkatrészekkel és összeállításokkal végzett munkához, mely az alkatrész tényleges befejezése előtt a termék működőképességét vizsgáló interaktív tervezési szimulációk végrehajtására inspirál. Ily módon a terv interaktív módon, még a tervezési fázisban szimulálható és ellenőrizhető. Emellett már könnyen hozhat létre olyan összeállításokat egy részösszeállítás több példányából, melyek mindegyike más-más helyzetben szerepel a tervben. Paraméterek és adaptivitás Csökkentheti a tervezési lépések számát, mivel a módosítások azonnal kihatnak az egész tervre. A szoftver a parametrikus és adaptív tervezési eljárásokra épül. Ez a funkcionalitás lehetővé teszi az alkatrészek olyan kapcsolatának kialakítását, hogy egy alkatrész módosítása a kapcsolódó alkatrészek módosulását idézze elő. Méret alapú tervezés A szoftverrel könnyen ellenőrizhető több tervezői elképzelés is a pontos alak és méret meghatározása előtt. Ez a módszer gyorsabb, mint ha az AutoCAD szoftverrel elrendezési rajzokat készítene. Készítsen néhány gyors vázlatot a részletek kihagyásával, majd a méretezés segítségével alakítsa az alakzat geometriáját a megfelelőre. Tervezői nézetek Nagy, bonyolult összeállítások használatakor a teljesítmény tovább növelhető a gyakran használt nézetek és ábrázolások tárolásával és megosztásával. Gyorsan elkülöníthet bizonyos alkatrészeket vagy részösszeállításokat, hogy csak azt lássa, amit és amikor látni akar. Vázlatkészítés A terv koncepcióvázlatait egy szabad vázlatkészítő környezetben készítheti el. Több vázlat készítésével, összekapcsolásával és újrafelhasználásával kialakíthatja a terv 2D/3D elrendezési vázlatát. Furat sajátosságok Növelheti a termelékenységet a furatok, furatmegjegyzések és furattáblázatok automatikus létrehozásával, melyek a módosítások során automatikusan frissülnek. A szoftver leegyszerűsíti a furatelhelyezést, és a vázlat létrehozása nélkül is alkalmazható lineáris (két élhez képest elhelyezett) vagy koncentrikus módszert biztosítja. A furat paraméterei a szabványos kötőelemek alapján is megadhatók. 3D látványtervezés Minden tervezési módban kihasználhatja a részegységek kapcsolataiból adódó folyamatos visszajelzéseket a véglegesítés előtti terv átfogó fejlesztésére. A megfelelő tervezési változatok létrehozásának elősegítése érdekében a vázlatokat, alkatrészeket és részösszeállításokat a terv környezetében vizsgálhatja, és a modellekhez valósághű anyagot, mintázatot és megvilágítást rendelhet. Érintkezésvizsgálat A részegységek közötti kapcsolat ellenőrzéséhez egy-egy alkatrészt úgy vontathat, hogy az ütközzön egy másikkal így már a folyamat elején könnyen csökkenthetők a hibák és javítható a termék funkcionalitása. Az alkatrészek mozgatásának irányítása rendkívül könnyű, lehetővé téve a terv funkcióinak ismétlődő tesztelését. Ütközésvizsgálat Kiküszöbölheti a költséges hibákat, és a terv gyárthatóságát olyan automatizált eszközök segítségével javíthatja, melyek az alkatrészek ütközését vizsgálják a megfelelő illeszkedés kialakításához. A gyártási rugalmasság ellenőrzéséhez változtathatja a részegységek tűréseit is.

5 5 Automatikus korlátok Az Automatikus korlátok csökkentik a hibák és a műszaki változtatások számát, mivel figyelik a legfontosabb tervezési paramétereket és színnel jelzik, ha a paraméter túllépi a megengedett értéket. Az Automatikus korlátokkal felügyelhető a hosszúság, távolság, szög, átmérő, hurok hossza, terület, térfogat és a tömeg. Fizikai jellemzők A termék terveit tovább tökéletesítheti, ha a terv virtuális prototípusának elkészítéséhez valós tulajdonságokat használ. Az Autodesk Inventorban készült alkatrészek és összeállítások fizikai jellemzőkkel rendelkeznek, például súlyponttal, anyagtípussal, sűrűséggel, színnel és mintázattal, így sokkal alaposabb információk alapján hozhatja meg a tervezői döntéseket. Geometriaelemzés A jó minőségű modellek létrehozása érdekében értékelheti a felületi jellemzőket, majd ellenőrizheti a terv gyárthatóságát. Ezzel kiküszöbölhetők a felszerszámozáskor jelentkező költséges módosítási igények. Az Autodesk Inventor tervek geometriai tulajdonságainak ellenőrzésére átfogó elemzőeszközök érhetők el az alkatrésztervező és a szerkesztőkörnyezetben is. Ezek közé az eszközök közé tartoznak a következők: Zebraelemzés sűrűségbeállítással és fejlett megjelenítési pontossággal, amely a felület folytonosságát és érintési irányát hitelesíti. Gauss felületelemzés, amely a felület görbületéről ad visszajelzést. Keresztmetszet elemzés, amely a falvastagságot mutatja be, és színkódokkal jelöli a minimális és maximális vastagság túllépését. Ferdeségi szög elemzés, amely színkódokkal mutatja be a ferdeségi szöget a tengely, sík vagy síklap segítségével megadott eltávolítási irányhoz képest. Két részegység vagy lap minimális távolságának vizsgálata az összeállításban. Tervek elkészítése rövidebb idő alatt Beszállítók tartalomközpontja Csökkentheti a szabványos részegységek tervbe helyezéséhez szükséges időt és erőfeszítést. A Beszállítók tartalomközpontja több, mint 100 vezető gyártó részegységeihez biztosít hozzáférést az interneten keresztül. Az egyszerűen használható Áttekintő gyors és könnyű hozzáférést biztosít a valódi Autodesk Inventor formátumban lévő modellekhez, és teljes mértékben beépül az Autodesk Inventor Tartalomközpontba.

6 6 Asszociativitás Használja ki a terv módosításainak automatikus végigfutását a hibák számának csökkentése és a piacra történő bevezetés idejének lerövidítése érdekében. Az alkatrészeket és összeállításokat tervezési kapcsolatok kötik össze, így az alkatrészen végzett módosítás az összeállításon és minden kapcsolódó rajzfájlon is tükröződik. Emellett az összeállításban végzett módosítások is megjelennek az alkatrészeken és rajzfájlokon. Ez azt jelenti, hogy ha társított részegységeket, például alkatrészeket vagy részösszeállításokat módosít, a változások végiggyűrűzhetnek minden alkatrészen, összeállításon, bemutatón, rajzon, és az együttműködő kapcsolódó bővítményeken (mint például a CNC szerszámútvonalakon vagy végeselem vizsgálatokon). Tervezést segítő eszközök Túlléphet a vázlatok és kényszerezés szintjén, felgyorsíthatja a tervezést, ha olyan alkatrészekkel dolgozik, melyek műszaki kapcsolatokon, nem pedig geometriai leírásokon alapulnak. A mérnöki kézikönyv, a gépészeti számítások és a részegységkészítők az új tervezést segítő eszközök, a Design Accelerator részei, amelyek segítik a valós attribútumokon, például a sebességen, teljesítményen és anyagjellemzőkön alapuló alkatrész- és összeállítás-létrehozási folyamatok automatizálását. Többlapos nyomtatás Optimalizálhatja a papírfelhasználást és csökkentheti a nyomtatás beállításának idejét az Autodesk Inventor szoftver többlapos nyomtatás funkciójával. A Többlapos nyomtatás kezelő automatikusan elrendezi a tervlapokat egy olyan összetett nyomtatási fájl létrehozásához, amely a választott papírméretnek megfelelően optimalizálja a tervlapok elrendezését. E nyomtatási fájlok közvetlenül nyomtathatók ki, vagy elmenthetők egy kötegelt fájlba. Részegységkészítők A gyakran használt gépelemek tervezését, elemzését és létrehozását funkcionalitási és specifikációs követelmények alapján végezheti el. Valós tulajdonságokon alapuló alkatrészeket és összeállításokat hozhat létre, és olyan feltételeket alkalmazhat, mint például a teljesítmény, sebesség, nyomaték, anyagjellemzők, üzemi hőmérsékletek és kenési feltételek. Az Autodesk Inventor szoftver gépészeti kötésekhez, tengelyekhez és agyakhoz, O-gyűrűkhöz, fogaskerék-hajtásokhoz, szíj- és lánchajtásokhoz, csigahajtásokhoz és rugókhoz biztosít részegység készítőket.

7 7 Gépészeti számítások Kiküszöbölheti a költséges ismételt munkavégzést és még hatékonyabbá teheti a tervezést a könnyen használható on-line mérnöki útmutatókkal és elemző eszközökkel. A matematikai képleteken és fizikai elméleteken alapuló gépészeti számítások átfogó készlete mind a tervezésben, mind a gépészeti rendszerek ellenőrzésében felhasználható. A szoftver hegesztéshez és forrasztáshoz, siklócsapágyakhoz, lemezekhez, illesztésekhez és tűrésekhez, fékekhez és szorítókötésekhez használható számításokat tartalmaz. Sajátosságkészítő A vontatható alakzatok elemtárai felgyorsítják az áttérést a 3D modellezésre, mivel az alkatrészek könnyű és gyors létrehozását és szerkesztését teszik lehetővé. A sajátosságkészítő segítségével szabadon szerkeszthető Autodesk Inventor alkatrészek hozhatók létre egyszerűen az alakzat bevontatásával a szabványos geometriákat tartalmazó elemtárból. Mérnöki kézikönyv Az egyetlen kattintással elérhető mérnöki elméleti anyagokkal, képletekkel és algoritmusokkal drámaian csökkentheti a mérnöki kutatásra szánt időt. Az átfogó on-line referencia és gyártási tudásbázis bárhonnan könnyedén elérhető az Autodesk Inventor szoftverből. 3D fogók A fogókkal végzett módosítás gyors és intuitív módja a parametrikus alkatrészek szerkesztésének. Egyszerűen be kell kapcsolnia a 3D fogót, és a megfelelő nyilat a kívánt helyre vontatni.

8 8 Részegységek másolása Drámai mértékben csökkentheti a tervek újrafelhasználásához szükséges erőfeszítéseket egy rugalmas, időtakarékos segédeszköz segítségével, mely összeállításokat, részösszeállításokat és alkatrészeket másol korábbi tervekből. A segédprogram automatikusan nevezi el az ugyanolyan vagy kivételes tervváltozatokat, és megtartja az összeállítási kényszerek, itárs kényszerek, munkasajátosságok, hegesztések és összeállítási sajátosságok teljességét. Automatikus rajzfrissítés Jelentősen lecsökkentheti a rajzok frissítésére és ellenőrzésére fordított időt. Az Autodesk Inventor a rajznézeteket az eredeti részegységekhez társítja, így az alkatrész vagy összeállítás bármilyen megváltozása automatikusan megjelenik a rajzban. Az Autodesk Inventor támogatja a rajzi erőforrások, például a címpecsétek, keretek és vázlatjelek globális frissítését is. Stílusok Ha a formázás kezelési és azonnali módosítási lehetőségei egy teljes dokumentumra kiterjednek, akkor gyorsabbá és hatékonyabbá válik a munka, és biztosítható a vállalati szabványok betartása. A stílusok leegyszerűsítik az egyes jellemzők, például a betűméret, szín, szabványok és vonaltípusok formázását. Egy stílus alkalmazásakor a stílusban található minden formázási utasítás azonnal alkalmazásra kerül. Létrehozhat egy általános vállalati stíluscsomagot, melyet a projekt minden tagja használhat. Automatikus rajznézetek Automatikusan létrehozhat elölnézetet, oldalnézetet, izometrikus nézetet, részletrajzot, metszetet és segédnézetet a modellméretek automatikus átvételével, így csökkentheti a rajzok hagyományos 2D módszerekkel történő előállításának idejét. Használja a méretek, megjegyzések és 2D rajzjelek hatalmas tárházát a rajzkészlet gyors befejezéséhez! Létrehozhat átfedő rajznézeteket az összeállítások változatos helyzetábrázolásainak megjelenítéséhez. A Rajzkezelő támogatja az ANSI, BSI, DIN, GB, GOST, ISO és JIS rajzi szabványokat.

9 9 Asszociatív alkatrészlista A hagyományos 2D módszerek esetében a szükségesnél sokkal rövidebb idő alatt hozhat létre és frissíthet pontos alkatrészlistát gyakorlatilag emberi hibalehetőség nélkül. Az alkatrészek és a részösszeállítások mennyisége mindig pontosan ismert, és azonnal bekerül egy rajzi alkatrészlistába. A tételszámozás automatikus. Nagyobb rugalmassággal hozhatja létre és testreszabhatja a vállalati elvárásoknak megfelelő alkatrészlistákat. Tervadatok kezelése és megosztása Importálás/exportálás különböző formátumokba Az Autodesk Inventor szoftver a tervek és rajzi információk importálásához és exportálásához támogatja az iparági szabványok szerinti adatátvitelt. Hatékonyabban működhet együtt beszállítóival és ügyfeleivel, mivel megoszthat és felhasználhat más 3D CAD/CAM rendszerekből származó adatokat. Importálhat DWG, DXFTM, ProE, SAT, IGES és STEP fájlokat. Exportálhat alkatrész- és összeállításfájlokat SAT, IGES, STEP, STL formátumokba, és az Autodesk Streamline együttműködési projektmenedzsment megoldásba is. Emellett exportálhat rajzfájlokat is, például DWG (teljes fólialeképezéssel), DWFTM és DXF TM fájlformátumokba. Szerkesztőkörnyezet A szerkesztőkörnyezet nagy STEP és IGES adatkészletek hibatűrő importálását és exportálását teszi lehetővé, a tervadatok megoszthatásával és újrafelhasználásával megkönnyíti az együttműködést. A szerkesztőkörnyezet átfogó eszközkészletével megvizsgálhatja, módosíthatja és kijavíthatja a karanténban lévő elemeket, beleértve a szilárdtesteket, felületeket, drótvázakat és pontokat. Nyílt API Az Autodesk Inventor szoftver testreszabásával jobban igazodhat saját munkakörnyezete elvárásaihoz és optimalizálhatja a mérnöki munkát. A jól dokumentált alkalmazásprogramozási felület (API) segíti specializált munkafolyamatainak automatizálását. Autodesk Inventor és AutoCAD Mechanical együttműködés Gyorsabban és kevesebb hibával vezetheti be a piacra termékeit az Autodesk Inventor és az AutoCAD Mechanical szoftverek asszociatív 2D és 3D együttműködésének kihasználásával. Csak nyissa meg az AutoCAD Mechanical szoftvert, keresse meg a kívánt Autodesk Inventor alkatrész vagy összeállítás fájlt, és az AutoCAD Mechanical létrehoz egy új csatolt rajzot. Ha a terv megváltozik az Autodesk Inventor programban, az AutoCAD Mechanical rajz automatikusan frissül. Mechanical Desktop fájlok importálása Az Autodesk Mechanical Desktop tervek egyszerű importálása automatizálja a tervek Autodesk Inventor szoftverbe történő átvitelét. Újra felhasználhatja Mechanical Desktop modelljeit és rajzait Autodesk Inventor alkatrészek, összeállítások és rajzok formájában, miközben megmaradnak az eredeti tervek kényszerei és rajzi kapcsolatai. Az áttérés támogatja az automatikus rajznézet- -létrehozást, és automatikusan észleli a modell-rajz asszociativitást a megjegyzések, jelenetek, egységbeállítások és más funkciók esetében.

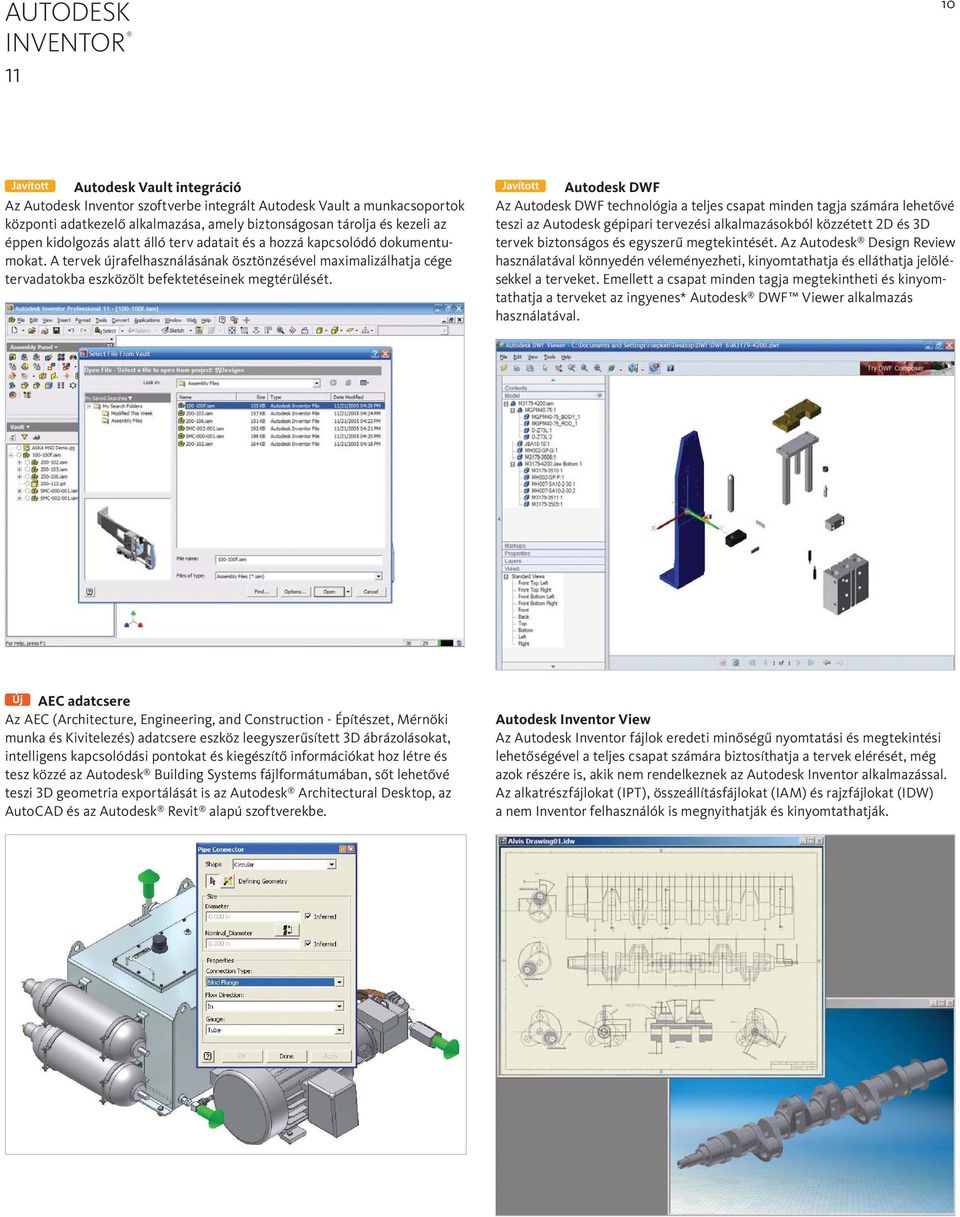

10 10 Autodesk Vault integráció Az Autodesk Inventor szoftverbe integrált Autodesk Vault a munkacsoportok központi adatkezelő alkalmazása, amely biztonságosan tárolja és kezeli az éppen kidolgozás alatt álló terv adatait és a hozzá kapcsolódó dokumentumokat. A tervek újrafelhasználásának ösztönzésével maximalizálhatja cége tervadatokba eszközölt befektetéseinek megtérülését. Autodesk DWF Az Autodesk DWF technológia a teljes csapat minden tagja számára lehetővé teszi az Autodesk gépipari tervezési alkalmazásokból közzétett 2D és 3D tervek biztonságos és egyszerű megtekintését. Az Autodesk Design Review használatával könnyedén véleményezheti, kinyomtathatja és elláthatja jelölésekkel a terveket. Emellett a csapat minden tagja megtekintheti és kinyomtathatja a terveket az ingyenes* Autodesk DWF Viewer alkalmazás használatával. AEC adatcsere Az AEC (Architecture, Engineering, and Construction - Építészet, Mérnöki munka és Kivitelezés) adatcsere eszköz leegyszerűsített 3D ábrázolásokat, intelligens kapcsolódási pontokat és kiegészítő információkat hoz létre és tesz közzé az Autodesk Building Systems fájlformátumában, sőt lehetővé teszi 3D geometria exportálását is az Autodesk Architectural Desktop, az AutoCAD és az Autodesk Revit alapú szoftverekbe. Autodesk Inventor View Az Autodesk Inventor fájlok eredeti minőségű nyomtatási és megtekintési lehetőségével a teljes csapat számára biztosíthatja a tervek elérését, még azok részére is, akik nem rendelkeznek az Autodesk Inventor alkalmazással. Az alkatrészfájlokat (IPT), összeállításfájlokat (IAM) és rajzfájlokat (IDW) a nem Inventor felhasználók is megnyithatják és kinyomtathatják.

11 Műszaki szemléltető ábrák Gyorsan hozhat létre műszaki szemléltető ábrákat, folyamatábrákat, oktatóanyagokat, használati útmutatókat, szerelési utasításokat és animációkat a szerelőcsapat képzéséhez. Autodesk Inventor Studio A jó minőségű, valósághű renderelések és animációk létrehozásával bemutathatja a tervezési koncepciót, valamint javíthatja a kommunikációt és csökkentheti a fizikai modellek szükségességét. Az Autodesk Inventor Studio segítségével egyszerűbben férhet hozzá ehhez a speciális és általában drága funkcionalitásához, anélkül, hogy el kellene sajátítania egy különálló alkalmazás használatát. Feladatütemező Automatizálja ismétlődő feladatait, és növelje termelékenységét az új feladatütemező segítségével. Ütemezhetőek egyszerű vagy összetett (kötegelt) automatikus feladatok, úgy mint a: fájlok verzióléptetése az AutoCAD, Autodesk Mechanical Desktop vagy Autodesk Inventor szoftverekből, összeállítások és rajzok frissítése, nyomtatási feladatok, IGES és STEP importálás és exportálás, DWF közzététel, DWG importálás és exportálás, Autodesk Productstream A vállalat terveinek a teljesség, a pontosság és a jóváhagyási követelmények betartása mellett kellő időben és hatékonyan kell gyártásba kerülniük. Az Autodesk ProductstreamTM szoftver a műszaki változások és darabjegyzékek kezelésével automatikussá teszi a gyártásba adási folyamatot, míg a tervezési osztály folyamatosan felügyelheti a tervadatokat. Autodesk Vault leadás és lefoglalás, felhasználók által definiált feladatok.

12 12 2D-3D áttérés AutoCAD áttérést segítő eszköz Javíthatja a munkafolyamatot, és a legtöbbet hozhatja ki AutoCAD adataiból. Az Autodesk Inventor környezetbe gyorsan importálhatja az AutoCAD rajzokat, és a fóliákat leképezheti egy 3D elrendezés alkatrészeként vagy kész összeállításként. Az importálás során a szoftver automatikusan felismeri az AutoCAD mértékegységeket. Design Doctor A 3D modellben előforduló hibák kijavítására kifinomult diagnosztikai eszközöket használhat, melyek felismerik a lehetséges tervezési problémákat, és javítási lehetőségeket is felajánlanak. A Design DoctorTM szolgáltatás kimutatja az ellentmondó kényszereket, így könnyen megtalálhatja a figyelmet igénylő területeket. AutoCAD rajzsablonok újrafelhasználása A 2D tervezésről a 3D tervezésre való áttérés felgyorsítható a saját AutoCAD tervezési sablonok, például a fóliák, címpecsétek és szabványinformációk használatával. Egyszerű használat Az Autodesk Inventor szoftver az iparág leggyorsabb módszerét kínálja a hatékony 3D tervezéshez. A kevesebb és hatékonyabb parancsot tartalmazó tervezőkörnyezet segítségével a szoftver a felhasználók igényeit követve működik. A mutató mozgására megjelenő interaktív, jól áttekinthető háttérinformációk a még hatékonyabb munkát segítik. Fejlett súgórendszer A 3D tervezésre való átállást felgyorsítja a környezetérzékeny súgórendszer. A tervezéstámogató rendszer (DSS) a könnyű tanuláshoz böngésző alapú támogatást és elektronikus infrastruktúrát kínál, így a felhasználó gyorsan haladhat. Rajzautomatizáló API A termékdokumentációk elkészítését automatizáló eszközök fejlesztésével is növelheti a termelékenységet. A Rajzkezelő API teljes hozzáférést biztosít a rajznézet geometriáihoz és a parancsokhoz, amelyekkel részletnézeteket, méreteket és feliratozás rajzelemeket hozhat létre. A programozási felület a kiválasztási szűrők vezérlésére használható eszközöket is kínál, és kibővíti az Autodesk Inventor adatmodellt a Rajzkezelő objektumaihoz egyéni attribútumok hozzárendelésével. Másolás és beillesztés az AutoCAD szoftverből Az AutoCAD adatok újrafelhasználása a 3D Autodesk Inventor tervekben most még egyszerűbb az AutoCAD profilgeometriákat kimásolhatja a Microsoft Windows vágólapra, és közvetlenül az Autodesk Inventor vázlatba illesztheti be. elearning A gyakorlatokhoz és a legjobb gyakorlati megoldásokhoz való rugalmas hozzáférés gyorsabbá és egyszerűbbé teszi a tanulást. Az Autodesk Éves Szoftverkövetés részét képező elearning folyamatosan bővülő, célirányos gyakorló feladatokat tartalmaz. Készségfejlesztők Gyorsabban sajátíthatja el a termék használatát a folyamatosan frissített, rugalmasan elérhető gyakorlatok segítségével. A kiterjedt tanulómodulok bőséges súgót, gyakorlatokat és bemutató animációkat biztosítanak amelyekhez a weben időről időre frissítések érhetők el.

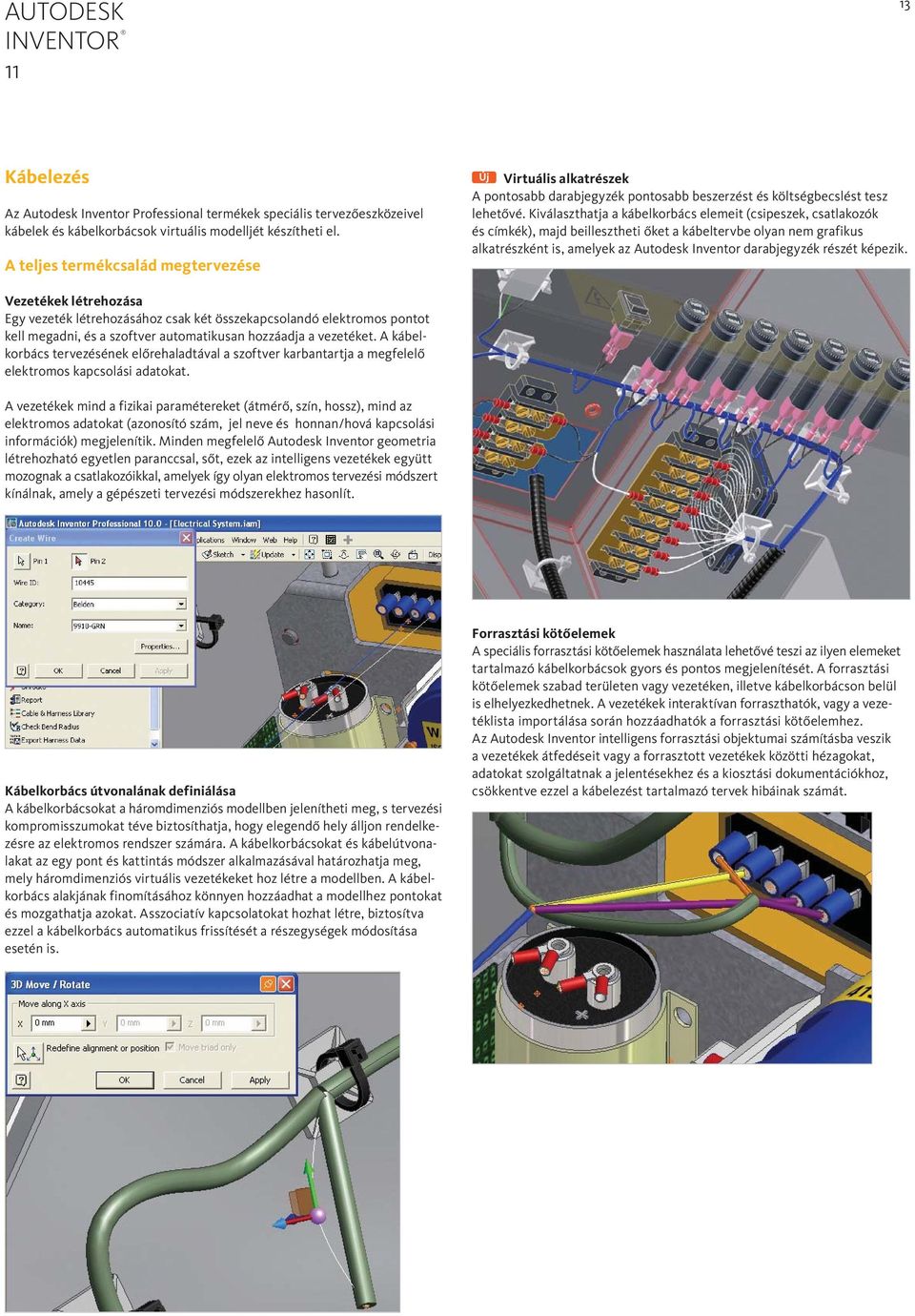

13 13 Kábelezés Az Autodesk Inventor Professional termékek speciális tervezőeszközeivel kábelek és kábelkorbácsok virtuális modelljét készítheti el. A teljes termékcsalád megtervezése Virtuális alkatrészek A pontosabb darabjegyzék pontosabb beszerzést és költségbecslést tesz lehetővé. Kiválaszthatja a kábelkorbács elemeit (csipeszek, csatlakozók és címkék), majd beillesztheti őket a kábeltervbe olyan nem grafikus alkatrészként is, amelyek az Autodesk Inventor darabjegyzék részét képezik. Vezetékek létrehozása Egy vezeték létrehozásához csak két összekapcsolandó elektromos pontot kell megadni, és a szoftver automatikusan hozzáadja a vezetéket. A kábelkorbács tervezésének előrehaladtával a szoftver karbantartja a megfelelő elektromos kapcsolási adatokat. A vezetékek mind a fizikai paramétereket (átmérő, szín, hossz), mind az elektromos adatokat (azonosító szám, jel neve és honnan/hová kapcsolási információk) megjelenítik. Minden megfelelő Autodesk Inventor geometria létrehozható egyetlen paranccsal, sőt, ezek az intelligens vezetékek együtt mozognak a csatlakozóikkal, amelyek így olyan elektromos tervezési módszert kínálnak, amely a gépészeti tervezési módszerekhez hasonlít. Kábelkorbács útvonalának definiálása A kábelkorbácsokat a háromdimenziós modellben jelenítheti meg, s tervezési kompromisszumokat téve biztosíthatja, hogy elegendő hely álljon rendelkezésre az elektromos rendszer számára. A kábelkorbácsokat és kábelútvonalakat az egy pont és kattintás módszer alkalmazásával határozhatja meg, mely háromdimenziós virtuális vezetékeket hoz létre a modellben. A kábelkorbács alakjának finomításához könnyen hozzáadhat a modellhez pontokat és mozgathatja azokat. Asszociatív kapcsolatokat hozhat létre, biztosítva ezzel a kábelkorbács automatikus frissítését a részegységek módosítása esetén is. Forrasztási kötőelemek A speciális forrasztási kötőelemek használata lehetővé teszi az ilyen elemeket tartalmazó kábelkorbácsok gyors és pontos megjelenítését. A forrasztási kötőelemek szabad területen vagy vezetéken, illetve kábelkorbácson belül is elhelyezkedhetnek. A vezetékek interaktívan forraszthatók, vagy a vezetéklista importálása során hozzáadhatók a forrasztási kötőelemhez. Az Autodesk Inventor intelligens forrasztási objektumai számításba veszik a vezetékek átfedéseit vagy a forrasztott vezetékek közötti hézagokat, adatokat szolgáltatnak a jelentésekhez és a kiosztási dokumentációkhoz, csökkentve ezzel a kábelezést tartalmazó tervek hibáinak számát.

14 14 Többvezetékes kábelek Az egyes vezetékek, azok csatlakozásainak és útvonalának külön történő nyomonkövetése elősegíti a minőség javítását és a hibák kiküszöbölését. Csökkentheti a hulladékot egy olyan teljesebb darabjegyzék létrehozásával, amely pontos kábelhosszokat és mennyiségi adatokat tartalmaz. Létrehozhatja a többvezetékes kábelek intelligens megjelenítését, nyomon követheti, hogy a kábel mely vezetékei vannak használatban és melyek szabadok, valamint használhatja az útvonalkövetés funkciót a kábel összes vezetékének együttes útvonal vezetéséhez. Emellett: Minőségi termékek készítése már az első lépésben Nyalábátmérő számítása A 3D vizuális elemző és ütközésérzékelő eszközökkel állapíthatja meg, hogy a vezetéknyalábok elférnek-e az összeállításban. A szoftver automatikusan kiszámítja a nyalábátmérőket minden vezeték hozzáadásakor és eltávolításakor, és számol a vezetékek közti légrésekkel is. használhatja a létező vezetéklista importálása funkciót a kábelek automatikus importálásához, létrehozhat olyan darabjegyzéket, mely a pontos kábeladatokat jeleníti meg az egyes vezetékek helyett, és a kábelekről konfigurálható jelentéseket hozhat létre. Vezetékhossz számítása Kiküszöbölheti a mintadarab kézzel való lemérésének időrabló és hibalehetőségeket rejtő folyamatát. A termék automatikusan és nagy pontossággal számítja ki a huzalhosszokat, a tervek módosításakor pedig elvégzi a szükséges frissítéseket. A hosszkompenzálási tényező segítségével szabályozhatja a vezetékek és kábelek hosszát a túl hosszú vagy túl rövid vezetékek miatt keletkező hulladék és gyártási késedelem csökkentése érdekében. Sőt, a Beépítési hossz funkció lehetővé teszi, hogy a program kiszámítsa a huzal csatlakozóba vagy forrasztási kötőelembe vezetéséhez szükséges további hosszát. Az Általános kábelbelógás funkció százalékosan ad további hosszt minden kábelhez és huzalhoz. A Felfelé kerekítés funkció praktikus, legyártható huzalhosszok kialakítását segíti a vezeték és kábel hosszának felfelé kerekítésével a legközelebbi megadott egységre.

15 15 Továbbfejlesztett hivatkozás az AutoCAD Electrical szoftverben létrehozott elektromos tervekre Biztosíthatja, hogy a 3D vezetéktervezés már az első lépéstől megfeleljen az elektromos kapcsolási rajznak. Az elektromos kapcsolásokat az AutoCAD Electrical szoftverből egy vezetéklista fájl segítségével hozhatja át. A vezetéklista fájl az AutoCAD Electrical szokványos jelentéseinek egyike. Kábelfektetési rajzok Gyorsan hozhat létre pontos 2D kábelkorbács dokumentációkat intelligens tulajdonságokkal és méretezésekkel, melyek automatikusan frissülnek a 3D terv módosítása esetén. Ezzel csökkentheti a kézi dokumentációkészítésből és a tervek többszöri ismétléséből adódó hibák számát. Egyszerűen kezelheti és feliratozhatja a 3D kábelkorbácsok vagy vezetékek asszociatív 2D megjelenítését. Hozzáadhat érintkezőtű, huzal és csatlakozó tulajdonságokat, létrehozhat a csatlakozókról 2D nézeteket, méretezheti az aktuális vezeték és kábelköteg hosszakat, valamint megadhat további, a gyártáshoz szükséges adatokat. Hajlítási sugár ellenőrzése Tovább javíthatja a kábelek minőségét, emelheti a gyártás színvonalát és elkerülheti a költséges visszahívásokat, ha automatikusan ellenőrzi, hogy a vezetékek hajlítási sugara ne legyen kisebb a minimális megengedett hajlítási sugárnál. Azonosíthatja a szűk hajlítások miatt előforduló hibák helyét és ellenőrizheti a gyárthatóságot nagyobb kábelkötegek esetében is. Tervek elkészítése rövidebb idő alatt Vezetékezés Automatizált és kézi vezetékezési beállításokat használhat a vezetékek ezreinek elhelyezéséhez, miközben teljes mértékben szabályozhatja a kritikus vezetékek útvonalát. A vezetékeket három funkcióval illesztheti be a kábelkorbács szakaszokba: A kézi vezetékezéshez egy vezetékútvonal egyértelmű kijelölése szükséges. Az interaktív vezetékezéshez a telepítési útvonal kezdő- és végpontjának kijelölése szükséges, majd a legrövidebb útvonalat egy algoritmus választja ki. Az automatikus vezetékezés megkeresi az összes lehetséges útvonal közül a legrövidebbet. Összeállítási dokumentáció A digitális fényképek vagy durva vázlatok helyett e szoftverrel gyorsan és pontosan megadhatja a kábelkorbácsok elhelyezkedésének részleteit az összeállításon belül. Mivel a kábel és kábelkorbács geometria az Autodesk Inventor program alatt jött létre, a szokásos Rajzkezelő funkciókkal könnyedén létrehozhatja az összeállítási dokumentációt.

16 16 Vezetéklista importálása A 2D huzalozási diagramokból származó adatok használatával leegyszerűsítheti a kábelek és kábelkorbácsok tervezését. Több száz vezetéket importálhat gyorsan a konfigurálható honnan/hová vezetéklista használatával, amely kiemeli a hiányos vagy következetlen vezetéklista adatokat, és lehetővé teszi a hiányzó vezetéktulajdonságok gyors pótlását. Tervadatok kezelése és megosztása Jelentéskészítés Az egységesített kábelkorbács adatbázissal leegyszerűsítheti és automatizálhatja a jelentések létrehozását. A jelentéskészítő eszköz a jelentéssablonok definiálásához használható, melyek segítségével vezetéklisták, lezárási ábrák, darabolási táblázatok és egyéb, a kábelkorbácsok tervezéséhez és gyártásához szükséges jelentések készíthetők. XML kimenet Az XML kimenet funkció a kábelkorbács összeállítás teljes körű leírását nyújtja egy jól áttekinthető, nyelvfüggetlen XML fájlban. A korábbiaknál még jobban integrálhatók a vezetékezési adatok a tervezési folyamatba olyan makrók és más segédprogramok létrehozásával, melyek a kábelek adatait az XML fájlból érik el. Hajlítható és merev csövezés Az Autodesk Inventor Professional termékekben található speciális eszközökkel automatizálhatja a hajlítható és merev csövek valamint rugalmas tömlők létrehozását. A teljes termékcsalád megtervezése Kábelkorbács másolása Újra felhasználhatja a kábelkorbács terveket és értékes tervezési időt spórolhat meg. Kiindulási pontként egy régebbi terv használható a meglévő korbács-összeállítások másolásával és újra felhasználásával. Rugalmas tömlők A rugalmas tömlők és szerelvények terveinek megfelelő illeszkedését egy virtuális prototípus létrehozásával biztosíthatja, amely pontos gyártási dokumentációt eredményez. A 3D szplájn alapú módszer a valósághű tömlőmodellek tervezéséhez használható. A szoftver ellenőrzi a minimális hajlítási sugár betartását, automatikusan kiszámítja a tömlőhosszt és azt figyelembe veszi a hosszkerekítési utasításoknál.

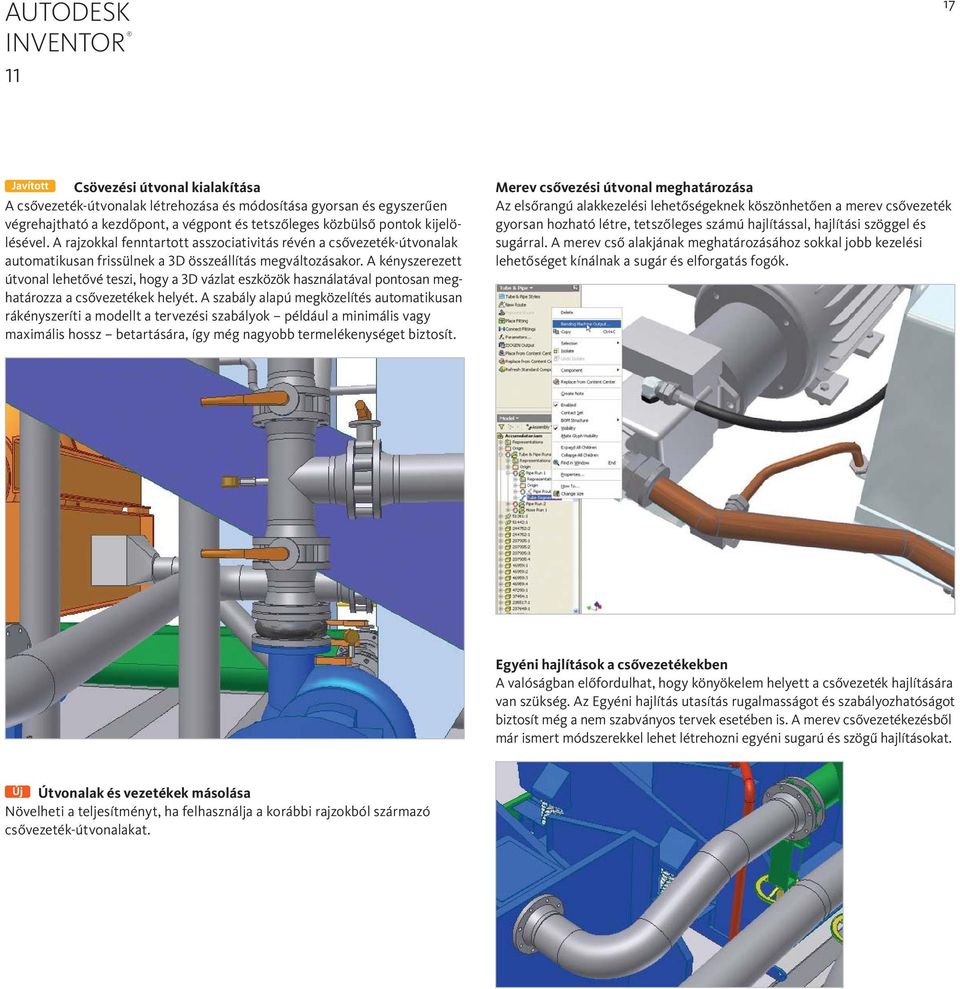

17 17 Csövezési útvonal kialakítása A csővezeték-útvonalak létrehozása és módosítása gyorsan és egyszerűen végrehajtható a kezdőpont, a végpont és tetszőleges közbülső pontok kijelölésével. A rajzokkal fenntartott asszociativitás révén a csővezeték-útvonalak automatikusan frissülnek a 3D összeállítás megváltozásakor. A kényszerezett útvonal lehetővé teszi, hogy a 3D vázlat eszközök használatával pontosan meghatározza a csővezetékek helyét. A szabály alapú megközelítés automatikusan rákényszeríti a modellt a tervezési szabályok például a minimális vagy maximális hossz betartására, így még nagyobb termelékenységet biztosít. Merev csővezési útvonal meghatározása Az elsőrangú alakkezelési lehetőségeknek köszönhetően a merev csővezeték gyorsan hozható létre, tetszőleges számú hajlítással, hajlítási szöggel és sugárral. A merev cső alakjának meghatározásához sokkal jobb kezelési lehetőséget kínálnak a sugár és elforgatás fogók. Egyéni hajlítások a csővezetékekben A valóságban előfordulhat, hogy könyökelem helyett a csővezeték hajlítására van szükség. Az Egyéni hajlítás utasítás rugalmasságot és szabályozhatóságot biztosít még a nem szabványos tervek esetében is. A merev csővezetékezésből már ismert módszerekkel lehet létrehozni egyéni sugarú és szögű hajlításokat. Útvonalak és vezetékek másolása Növelheti a teljesítményt, ha felhasználja a korábbi rajzokból származó csővezeték-útvonalakat.

18 18 Minőségi termékek készítése már az első lépésben Szerelvény elemtár A megfelelő alkatrészek a csővezeték részegységek kiterjedt elemtárából automatikusan beilleszthetők. Az automatikus beillesztésnek köszönhetően javul a minőség, egyszerűbben rendezhetők az alkatrészek és elkerülhető a fáradságos keresés. Az elemtár az iparban általánosan elterjedt ISO, ANSI, DIN és JIS szerelvényeket, tömlőket, merev és hajlítható csöveket tartalmazza. A következő szolgáltatások segítik a termelékenység javítását és a munkafolyamat felgyorsítását: ISOGEN PCF kimenet A hibák csökkentése céljából használhatja a Piping Component File (csővezeték részegység fájl PCF) kimenetet, amelyből külső alkalmazásokban automatikusan elkészítheti az izometrikus csőrajzokat. A létrehozott PCF fájlokkal átviheti terveit az iparági szabványként használt Alias ISOGEN szoftverbe. A PCF bemeneti fájl alapján az ISOGEN program létrehoz egy, az izometrikus rajzokat tartalmazó DXF vagy DWG fájlt. Tulajdonságok (például alaktrész-szám) hozzáadása vagy módosítása az elemtár meglévő alkatrészeinél. Beállíthatók a szerelvények, csövek és más csővezeték tartalmak elhelyezéséhez használt fájlnevek. Intuitív felület a felhasználói alkatrészek hozzáadásához. Tervezési szabályok A tervek minősége és gyárthatósága olyan hajlítható és merev csővezetékek alkalmazásával tökéletesíthető, amelyek igazodnak az előre beállított szabványokhoz. A tervezési szabályok beállításával meghatározható a minimális szakaszhossz, hajlítási sugár és a csatlakozások közötti maximális távolság. Megadhatók az egyes csővezetéktípusokhoz tartozó szerelvények is. Elágazás szerelvények A csővezetékmodellek menetes és hegesztett elágazásokat is tartalmazhatnak. Egyszerűen csak ki kell választania az elágazáshoz tartozó szerelvényt a Tartalomközpontból, majd elhelyeznie egy csőszakaszon az interaktív vezérlőkkel, amelyekkel meghatározhatja a hosszirányú és kerületi elhelyezkedést is. Az így hozzáadott elágazások automatikusan a megfelelő csatlakozási furatot hozzák létre a csővezetéken.

19 19 Tervek elkészítése rövidebb idő alatt Csővezetékek létrehozása A csővezési-útvonalak automatikusan betelepíthetők a gyártási szabványokhoz illeszkedő valós alkatrészekkel. Az Útvonal betelepítés eszköz a csővezésiés tömlőútvonalakat fizikai csővezetékekké alakítja, igény szerint automatikusan elhelyezve a szerelvényeket, csőszakaszokat, merev csöveket és tömlőket. Ez a folyamat szabványos Autodesk Inventor alkatrészeket hoz létre, ezáltal könnyen el lehet végezni súlyszámításokat és ütközésvizsgálatokat. Mi több, a maximális csőhossz elérésekor automatikusan csatlakozások kerülnek beillesztésre és megadhatók darabolási hossznövekmények is. Csővezeték-hajlítási táblázatok Időt takaríthat meg és csökkentheti a hibák számát, ha a 3D adatok alapján automatikusan készíti el a hajlítási táblázatokat. A gyártáshoz szükséges adatokat szabványos XYZ vagy YBC formátumú ASCII hajlítási táblázatok formájában készítheti el. Feszültségelemzés Összeállítási dokumentáció Gyorsan és könnyen kaphatók pontos részletinformációk a hajlítható és merev csővezetékek, valamint a tömlők összeállításon belüli elhelyezkedéséről. Mivel a csővezeték geometria az Autodesk Inventor program alatt jött létre, a szokásos rajzkezelő funkciókkal könnyedén létrehozhatja a összeállítási dokumentációt. Az Autodesk Inventor Professional termékek speciális eszközeivel terhelések valamint kényszerek rendelhetők az alkatrészmodellhez, és elemezhetők az eredmények. Minőségi termékek készítése már az első lépésben Alkatrészek funkcionalitásának kiértékelése Időt takaríthat meg az alkatrész tervezését kísérő becslések kiküszöbölésével. A valós működési körülmények között tapasztalható lehajlás megjelenítésével megvizsgálhatja, hogy hogyan viselkednek az alkatrészek a való világban. Anyagválasztás vizsgálata Kiküszöbölheti az alkatrészek túlméretezését és elkezdheti a költségek csökkentését a feladatra lehető legalkalmasabb anyagtípus kiválasztásával. Az alkatrészek egyedi költségeit csökkenti a takarékosabb anyagfelhasználás, és mérsékli a kiadásokat a szállítási, anyagkezelési és raktározási műveletek során is.

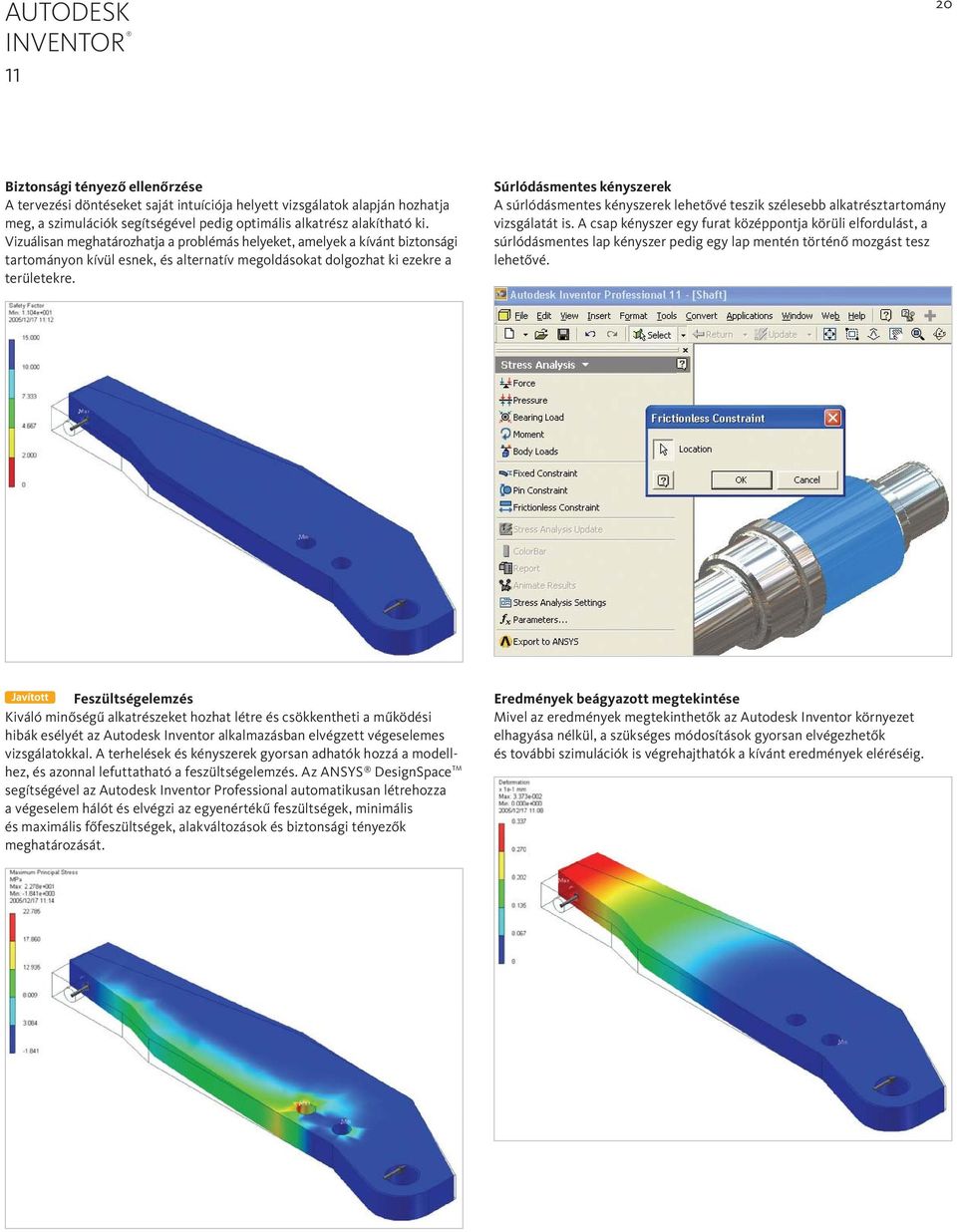

20 20 Biztonsági tényező ellenőrzése A tervezési döntéseket saját intuíciója helyett vizsgálatok alapján hozhatja meg, a szimulációk segítségével pedig optimális alkatrész alakítható ki. Vizuálisan meghatározhatja a problémás helyeket, amelyek a kívánt biztonsági tartományon kívül esnek, és alternatív megoldásokat dolgozhat ki ezekre a területekre. Súrlódásmentes kényszerek A súrlódásmentes kényszerek lehetővé teszik szélesebb alkatrésztartomány vizsgálatát is. A csap kényszer egy furat középpontja körüli elfordulást, a súrlódásmentes lap kényszer pedig egy lap mentén történő mozgást tesz lehetővé. Feszültségelemzés Kiváló minőségű alkatrészeket hozhat létre és csökkentheti a működési hibák esélyét az Autodesk Inventor alkalmazásban elvégzett végeselemes vizsgálatokkal. A terhelések és kényszerek gyorsan adhatók hozzá a modellhez, és azonnal lefuttatható a feszültségelemzés. Az ANSYS DesignSpace TM segítségével az Autodesk Inventor Professional automatikusan létrehozza a végeselem hálót és elvégzi az egyenértékű feszültségek, minimális és maximális főfeszültségek, alakváltozások és biztonsági tényezők meghatározását. Eredmények beágyazott megtekintése Mivel az eredmények megtekinthetők az Autodesk Inventor környezet elhagyása nélkül, a szükséges módosítások gyorsan elvégezhetők és további szimulációk is végrehajthatók a kívánt eredmények eléréséig.

21 21 Tervadatok kezelése és megosztása Végeselem adatok exportálása az ANSYS programba Az Autodesk Inventor szoftverrel végzett vizsgálatok eredményeit közvetlenül felhasználhatja más ANSYS termékekben, amely alapja lehet a további ellenőrzéseknek, mérnöki felülvizsgálatoknak és egyéb vizsgálatoknak. Ez a funkció pontosan megadja a terhelési adatokat a fejlettebb szimulációk elvégzéséhez. Lehajlás animáció A lehajlási vizsgálat animálásával és animációs (AVI) fájlként történő elmentésével részleteiben is megismerhető és másokkal is megosztható egy alkatrész terhelés közbeni viselkedése. 2D-3D áttérés Könnyen használható integrált elemzés Az alkatrésztervek ellenőrzése és a tervmódosítások hatásának felderítése azonnal, helyben elvégezhető, anélkül, hogy az Autodesk Inventor környezetből kilépve megszakítaná a tervezési folyamatot. A szoros integráció nem igényli a CAD modell konvertálását, így ezt az elemzési funkciót könnyebb használni, mint az önálló rendszereket. Mivel olyan funkciókhoz fér hozzá, amelyeket alapvetően csak a vizsgálatot végző szakemberek használnak, a tervek megfelelő méretezése már a rajzolás során megvalósítható, ezzel könnyen optimalizálhatók a tervek. Alkatrészek elemzése környezetükben Az alkatrészek az összeállításokon belül elemezhetők, nem szükséges azokat külön megnyitni. Az alkatrészek környezetükben történő vizsgálatával jobban áttekinthető azok működése valódi környezetükben, így a tervezés e szintjén kevesebb hiba jelentkezik. Ellenőrzési eredmények megosztása Az eredményeket exportálhatja AVI vagy BMP formátumba, így gyorsan és könnyen hozzáadhatja a vizsgálati eredményeket a jelentésekhez.

22 22 Dinamikus szimuláció Megfigyelheti, hogy hogyan működnek a szerkezetek valós körülmények között időben változó terhelés hatására, különböző súrlódási viszonyok mellett és dinamikus részegységekkel (például rugókkal és csillapításokkal). Minőségi termékek készítése már az első lépésben Végeselemes kimenet Különböző diszkrét időpontokból átviheti a reakcióerőket az Autodesk Inventor feszültségelemző vagy ANSYS Workbench alkalmazásba, így megjósolhatja a megadott csúcsterhelések során fellépő alakváltozást és feszültséget. A csapokat és kötőelemeket úgy méretezheti, hogy minimalizálja a tömeget és az anyagköltséget. Szimuláció A mechanizmusok és gépesített összeállítások működésének szimulációjával könnyebben biztosítható a tervek működőképessége, miközben a prototípusok gyártása szükségtelenné válik. Az Autodesk Inventor Professional szimulációs szolgáltatásainak használatával kiszámíthatja a terv dinamikus működési jellemzőit a teljes működési ciklusra. Pontosan méretezheti a motorokat és működtető szerkezeteket a tényleges működési terhelések ismeretében. A szerkezet minden részegységére külön meghatározhatja a helyzeteket, sebességeket, gyorsulásokat és terheléseket. Mozgáskényszerek A mozgáskényszerek átfogó elemtárának használatával gyorsan és könnyedén állíthatja be a dinamikus szimulációt. Ezután hozzáadhatja a rugókat és a csillapításokat a tervhez, és meghatározhatja az egyes csatlakozásokban a súrlódási tényezőt.

23 23 Terhelés meghatározása A terhelési profilszerkesztő használatával különböző meghajtási terheléseket és nyomatékokat, valamint idő-alapú erőfüggvényeket alkalmazhat. Az eszköz használatával megvizsgálhatja a terv működését különböző terhelési állapot tarományokban. Pontkövetés A modellben bármilyen pontot kiválaszthat, és a pontkövetés eszközzel megjelenítheti a választott pont helyét a szimuláció minden lépésében, így ellenőrizheti egy-egy részegység tényleges helyét a teljes működési ciklusban. Grafikonok (Dinamikus szimuláció) Az integrált, átfogó grafikonkészítés használatával gyorsan megvizsgálhatja, hogy az egyes tulajdonságok, például az erők és a gyorsulások, hogyan változnak a szerkezet működési ciklusa során. Az egyes fizikai paraméterek, például hely, erő vagy gyorsulás, az idő függvényében ábrázolhatók. A szimulációs ciklus egyes pontjaiban a különböző tulajdonságok összehasonlíthatók több függvény egy grafikonon való ábrázolásával. 3D megjelenítés Az animált 3D megjelenítés a dinamikus mozgást a kiinduló fizikai modellek és az alkalmazott terhelés alapján mutatja be. Ennek eredményeképpen jobban megértheti a terv viselkedését és teljesítményét. Microsoft Excel kimenet Az XY grafikonok adatai exportálhatók Microsoft Excel munkalapokra a szimulációk elemzéséhez és az eredmények bemutatókban és jelentésekben történő felhasználásához. IDF importálás A nyomtatott áramkörök geometriájának előállítása automatizálható. NYÁK geometria A nyomtatott áramkör (NYÁK) geometriák IDF (Intermediate Data Format közbenső adatformátum) fájl formátumon keresztül Autodesk Inventor modellbe történő importálásával idő takarítható meg, mivel így a megfelelő illeszkedés valóságos prototípus létrehozása nélkül megvalósítható.
