1 Autodesk Inventor Series 9 Újdonságok összefoglalása Az igazság a 3D-vel kapcsolatban: még szükség van a 2D-re is. Az Autodesk Inventor Series nem véletlenül lett első a világ 3D gépészeti tervezőrendszer eladásait tekintve. Iparvezető szerepét annak köszönheti, hogy folyamatosan a megfelelő eszközöket szolgáltatja a feladatokhoz, segítve a felhasználót abban, hogy a teljes terméket egyetlen integrált megoldással megtervezhesse. Az Autodesk Inventor Series tartalmazza az Autodesk Inventor 3D tervezőszoftvert; az AutoCAD platformra felépített és 2D gépészeti tervezésre, részletezésre kifejlesztett AutoCAD Mechanical programot, valamint a munkában lévő tervezési adatok biztonságos kezelésére kidolgozott Autodesk Vault integrált adatkezelő rendszert. Egyetlen csomagba összekapcsolva ezeket a programokat, az Autodesk Inventor Series kockázatmentes áttérést biztosít a 2D-ről a 3D tervezésre. Így a felhasználó saját üteme szerint térhet át a 3D-re, megőrizheti 2D rajzokban és ismeretekben meglévő befektetéseit, és biztos lehet abban, hogy a piac legtökéletesebb DWG kompatibilitásával rendelkező platformjával dolgozik. Újdonságok és továbbfejlesztések Kapacitás és teljesítmény - Továbbfejlesztett A nagy, összetett gépek tervezésére kiépített kapacitásnak köszönhetően, mely több tízezer alkatrészt is magába foglalhat, nincs szükség drága hardverre. A szegmentált adatbázis felépítés továbbra is növeli a kapacitást annak érdekében, hogy megfeleljen a tervezői igényeknek, és most gyorsabb, mint korábban bármikor. A nagy összeállítások műszaki rajz előállítását és módosítását tökéletesíti a továbbfejlesztett rajzmenedzser. Ezen felül, a nagy összeállítások rajzkészítése hasznot fog húzni az új, kérés szerinti betöltés és a rajznézet optimalizálásra vonatkozó Z vágósík vezérlés funkciókból. Korszerűsített furatelhelyezés - Továbbfejlesztett A teljesítmény növelhető a furat és furatmegjegyzések automatikus előállításával, melyek módosítás esetén automatikusan frissülnek. A szoftver korszerűsíti a furatelhelyezést, függetlenítve a vázlattól, lineáris (két élhez képest elhelyezett) vagy koncentrikus módszert használva és a furat paramétereket a szabványos kötőelemek alapján definiálja. 1

2 Alkatrész kiválasztás - Továbbfejlesztett Gyorsan kiemeli azokat az összeállítás alkatrészeket, amelyek a tervezőnek adott feladathoz kéznél kell legyenek. Az alkatrész kiválasztással és elkülönítéssel az összeállítás egy meghatározott alkatrészét választjuk ki, és a nézetet úgy különítjük el, hogy csak erre az adott alkatrészre és a kiválasztási kritériumot kielégítő elemekre összpontosítson. A funkció vezérli az alkatrész láthatóságot, mellyel az összeállítási teljesítmény növelhető és a tervezési feladatok felgyorsíthatók. A fejlett alkatrészkiválasztási eszközök az alábbiakat tartalmazzák: Minden külső vagy belső részegység kiválasztása A kameranézet szerint minden részegység kiválasztása Adott sík előtt vagy mögött lévő összes részegység kiválasztása Kiválasztás-szűrő a munkasajátosságokra. Tervezői nézetek - Továbbfejlesztett Amikor nagy, bonyolult összeállításokkal dolgozunk, a teljesítmény fokozható a gyakran használt nézetek és ábrázolások megosztásával és tárolásával. A tervezői nézetek automatikusan, közvetlenül beépülnek az összeállítási fájlokba, és további előnyt jelent, hogy az asszociatív tervezői nézeteket most a bemutatófájlok is támogatják. Összeállítás sajátosságok - Továbbfejlesztett A minőség növelését segíti a hegesztés-előkészítés, a hegesztés utáni műveletek és öntvénymegmunkálás szimulálási lehetőség. Az összeállítás sajátosságok most támogatják a megforgatás és söprés (anyageltávolítás céljából), lekerekítések és továbbfejlesztett furatlezárás utasításokat. 2

3 Vetített vázlat geometria - Továbbfejlesztett Most koncepcionális vázlatok készíthetők a tervekhez. A vetített vázlat geometria átváltható normál, szerkesztési, középvonal és referencia beállítások között. Pásztázás - Továbbfejlesztett A fejlett alakzatok és bonyolult felületek összekapcsolásával jóval újszerűbb tervek hozhatók létre. Előnyösen használható a pásztázás tökéletesen hű előképi megjelenítése és a pásztázási vezérgörbék érintőleges csatlakozási feltételének alkalmazása. 3

4 Kiosztás és tükrözés - Továbbfejlesztett A felülről lefelé tervezésnél használt, sajátosságok és alkatrészek ismétlésére fordított idő csökkenthető. A munkasajátosságok (sík, tengely és pont), valamint a szilárd alaptestek kioszthatók és tükrözhetők. Helyzetfüggő megjelenítések - Új A minőség növelhető egy összeállítás különböző helyzetekhez kapcsolt állapotának ellenőrzésével. Gyorsan létrehozhatók a több alegységgel rendelkező összeállítások különböző helyzetekben. Például, egy alszerelvényben lévő hidraulikus henger két megjelenítésére lehet szükség az egyik nyitott, a másik zárt helyzetben. Stílusok - Új Ha a formázás kezelési és azonnali módosítási lehetőségei egy teljes dokumentumra kiterjednek, akkor a munka gyorsabb lehet, és biztosítható, hogy megfeleljen a vállalat szabványainak. A stílusok alkalmazása megkönnyíti az olyan jellemzők formázását, mint például a betűméret, szín, szabványok és vonaltípus. Amikor egy stílust használunk, akkor az ebben a stílusban lévő összes formázási utasítás egyszerre alkalmazásra kerül. Közös vállalati stíluskészletet állíthatunk fel, melyet egy adott projektben mindenki használhat. Alakzat kiterjesztés - Új Gyorsan hozhatók létre változatosabb tervek a meglévő alakzatokból, és új geometria is előállítható a kihúzás és megforgatás funkciókban meglévő kontúrok kiterjesztésével. 4

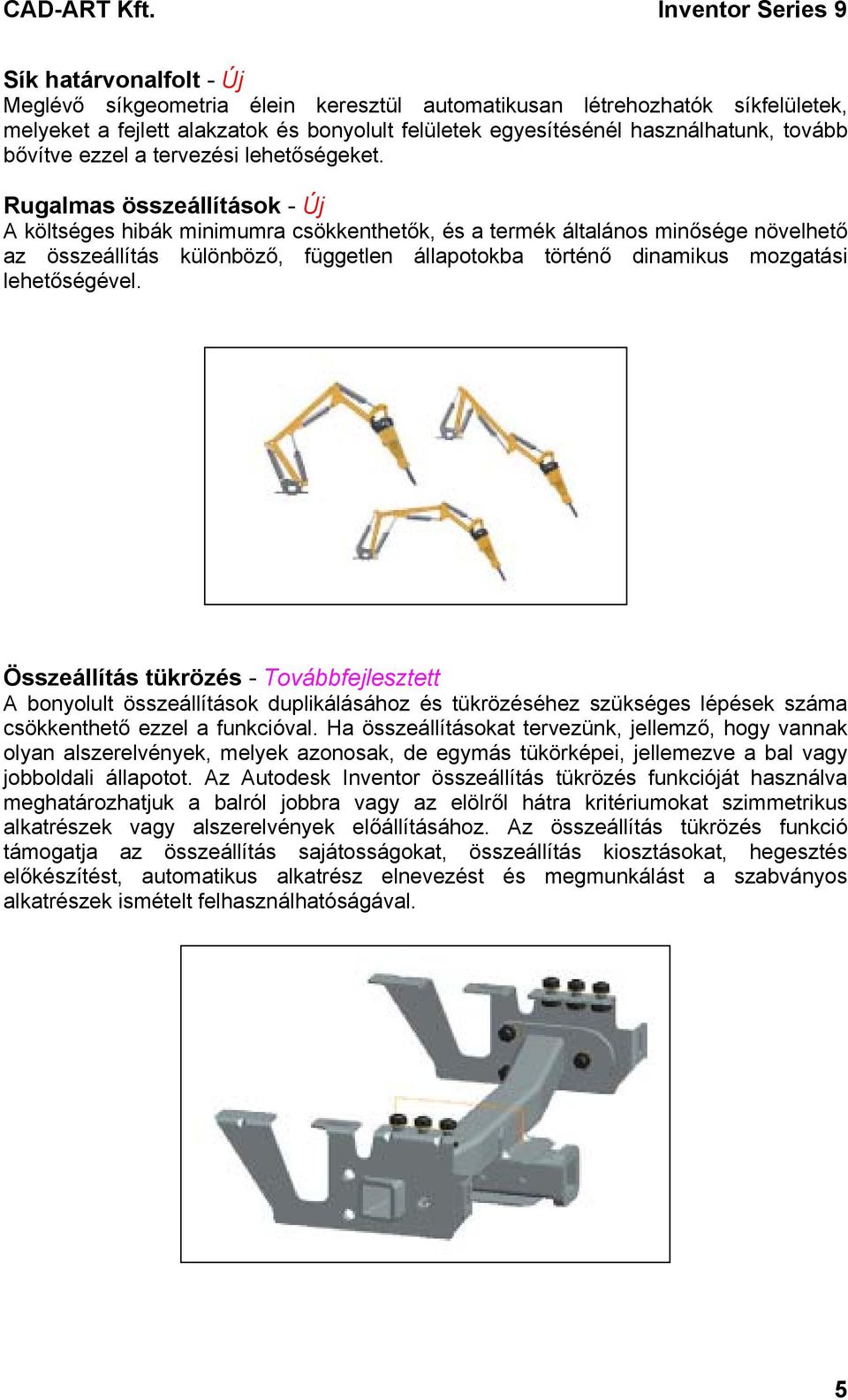

5 Sík határvonalfolt - Új Meglévő síkgeometria élein keresztül automatikusan létrehozhatók síkfelületek, melyeket a fejlett alakzatok és bonyolult felületek egyesítésénél használhatunk, tovább bővítve ezzel a tervezési lehetőségeket. Rugalmas összeállítások - Új A költséges hibák minimumra csökkenthetők, és a termék általános minősége növelhető az összeállítás különböző, független állapotokba történő dinamikus mozgatási lehetőségével. Összeállítás tükrözés - Továbbfejlesztett A bonyolult összeállítások duplikálásához és tükrözéséhez szükséges lépések száma csökkenthető ezzel a funkcióval. Ha összeállításokat tervezünk, jellemző, hogy vannak olyan alszerelvények, melyek azonosak, de egymás tükörképei, jellemezve a bal vagy jobboldali állapotot. Az Autodesk Inventor összeállítás tükrözés funkcióját használva meghatározhatjuk a balról jobbra vagy az elölről hátra kritériumokat szimmetrikus alkatrészek vagy alszerelvények előállításához. Az összeállítás tükrözés funkció támogatja az összeállítás sajátosságokat, összeállítás kiosztásokat, hegesztés előkészítést, automatikus alkatrész elnevezést és megmunkálást a szabványos alkatrészek ismételt felhasználhatóságával. 5

6 Részegység másolás - Új A korábbi tervekből történő összeállítás, alösszeállítás és alkatrészmásolásra kifejlesztett rugalmas, időtakarékos funkcióval kiugró módon csökkenthető a tervek újra felhasználásához szükséges erőfeszítés. A segédprogram tartalmazza az automatikus elnevezés funkciót az ugyanolyan, illetve kizárt tervváltozatok létrehozásához, mialatt megtartja az összeállításkényszerek, imates funkciók, munkasajátosságok, hegesztések és összeállítás sajátosságok teljességét. Címpecsétek - Továbbfejlesztett A vállalati rajzszabvány sablonok gyorsabban előállíthatók. A továbbfejlesztett szerkesztési funkciók lehetővé teszik Pontos méretek bevitelét címpecsétek meghatározásához A címpecsét információk módosítását nyújtás funkció használatával Címpecsétek módosítását rajzkörnyezetben Szabványok - Továbbfejlesztett Gyorsan létrehozhatók gyártmánykész rajzok, és biztosítható a vállalati szabványoknak való megfelelés. A szabványbeállítások szükség szerint módosíthatók, egy rajzon belül több szabvány alkalmazható, és a szabványmódosítások alapján a rajzok egyszerre frissíthetők. 6

7 Szöveg - Továbbfejlesztett Az AutoCAD jellegű szövegeszközök támogatása előnyösen használható. A szöveg szabadon elforgatható bármely szögben, és a szöveg a megjegyzés igényei szerint igazítható. Méretezés - Továbbfejlesztett A rajzkészítés sebessége az automatikus méretszöveg központosítás és mutatóvonal kezdőpont szerkesztés funkciók alkalmazásával növelhető. Metszeti nézetek - Továbbfejlesztett A továbbfejlesztett metszési mélység kezeléssel és új részegységkiválasztási eszközökkel - melyek a metszeti nézetek előállításánál nézet szerinti részegység előválasztást tesznek lehetővé a metszeti nézetek nagyobb rugalmassága és fokozottabb ellenőrzése érhető el. Asszociatív alkatrészlista - Továbbfejlesztett A hagyományos 2D módszerek által igényelt idő töredéke alatt hozható létre és módosítható a pontos alkatrészlista. Az alkatrészek és alszerelvények mennyisége mindig az aktuális értéken van nyilvántartva, és azonnal elrendezhetők, felvihetők a rajzra alkatrészlistaként. Az összeállításban történt változások (például egy alátét eltávolítása) asszociatívak, így az alkatrészlista automatikusan frissítésre kerül. Az alkatrészlista most lehetőséget nyújt arra, hogy felülírjuk az automatikusan generált anyagokat és mennyiségeket testreszabott listák könnyű előállítása érdekében. 7

8 Fóliák - Új Ez az első Autodesk Inventor verzió, mely tartalmaz fóliákat, az AutoCAD szoftver hatékony jellemzőjét. Az Autodesk Inventor rajzok formázási folyamata felgyorsítható szín, vonaltípus és láthatóság jellemzőkkel rendelkező fóliacsoportok létrehozásával. Továbbá, ez a tulajdonság megkönnyíti az AutoCAD és Autodesk Inventor alkalmazások közti fóliamegfeleltetést, melynek következtében az adatok importálása és exportálása egyszerűsödik. Hegesztés előkészítés rajznézetek - Új A hegesztés előkészítésben érintett részegységekről automatikusan előállított rajznézeteknek köszönhetően a teljes rajzkészítési folyamat hamarabb végrehajtható. Az Autodesk Inventor a folyamatot termelékenyebbé teszi. Automatikus tételszámozás fejlesztések - Új Az összeállítások dokumentálása során élvezhetjük az összeállítási rajzok automatikus tételezésének kiváló kezelhetőségét. 8

9 Import/Export formátumok - Továbbfejlesztett Az Autodesk Inventor Series támogatja az ipari szabványok szerinti adatátvitelt a modell és rajz információk importálásához és exportálásához, tökéletesítve az AutoCAD felhasználókkal, beszállítókkal és ügyfelekkel az együttműködést és az adatok megosztását. Importálhatunk DWG, DXF, ProE, SAT, IGES, és STEP fájlokat. Exportálhatunk alkatrész és összeállításfájlokat, beleértve a SAT, IGES, STEP, STL és Autodesk Streamline online szolgáltatást. Exportálhatunk rajzfájlokat, beleértve a DWG (teljes fóliamegfeleltetéssel), DWF és DXF fájlokat. Az AutoCAD 2005 jellemzők új támogatása tartalmazza a fájltulajdonságok importálását és exportálását, az import/exportnál az OLE léptékezést, és a mezők MTEXT-be történő leképezését. A DWG kompabilitás kibővült a fólia, szöveg, furat, menet megjegyzések és bitmap-ek támogatásával, melynek következtében még könnyebb az együttműködés és adatmegosztás az AutoCAD felhasználókkal, beszállítókkal és ügyfelekkel. IGES huzalváz import - Továbbfejlesztett A 2D és 3D huzalváz importálási lehetősége tökéletesíti az együttműködést a beszállítókkal és felhasználókkal, mivel lehetővé teszi más tervező rendszerekben létrehozott tervezési adatok újbóli felhasználását. Például lehetséges Lézer és optikai gép létrehozása optikai tervező szoftverekben készített adatokból Huzalváz adatok importálása 3D szkenner berendezésekből reverse engineering célokra A koordináta mérőgépekből (CMM) eredő gyártási adatok összevetése az eredeti 3D tervezési adatokkal Autodesk Inventor View nézőprogram - Új A tervek megoszthatók a kiterjesztett gyártási csapattal az Autodesk Inventor fájlok tökéletes hűségű megtekintésének és kinyomtatásának lehetőségével, még azokkal is, akik nem rendelkeznek az Inventor szoftverrel. A nem Inventor felhasználók is megnyithatják és kinyomtathatják az alkatrész fájlokat (IPT), összeállítás fájlokat (IAM) és rajzfájlokat (IDW). 9

10 3D DWF közzététel - Új A tervezési adatok gyorsan, könnyen és hatékonyan megoszthatók a DWF (Design Web Format ) fájlok segítségével. Projektfájlok - Továbbfejlesztett A tervezési adatok áthelyezésénél segítenek a ráfordított idő csökkentésében és az adatok egységességének biztosításában. A projektfájlok automatikus elrendezése olyan, hogy követi az összes, tervezéssel kapcsolatos adat követését. Még akkor is automatikusan fellelhetők a fájlok, ha a diszken megváltozott a helyük. Hálózati telepítés - Új Felgyorsítja az Autodesk Inventor hálózati telepítését, mely most hálózati kezdeményezés alatt installálható, és támogatja a szabványos Microsoft technológiákat, beleértve az SMS-t és GPO-t. 10
