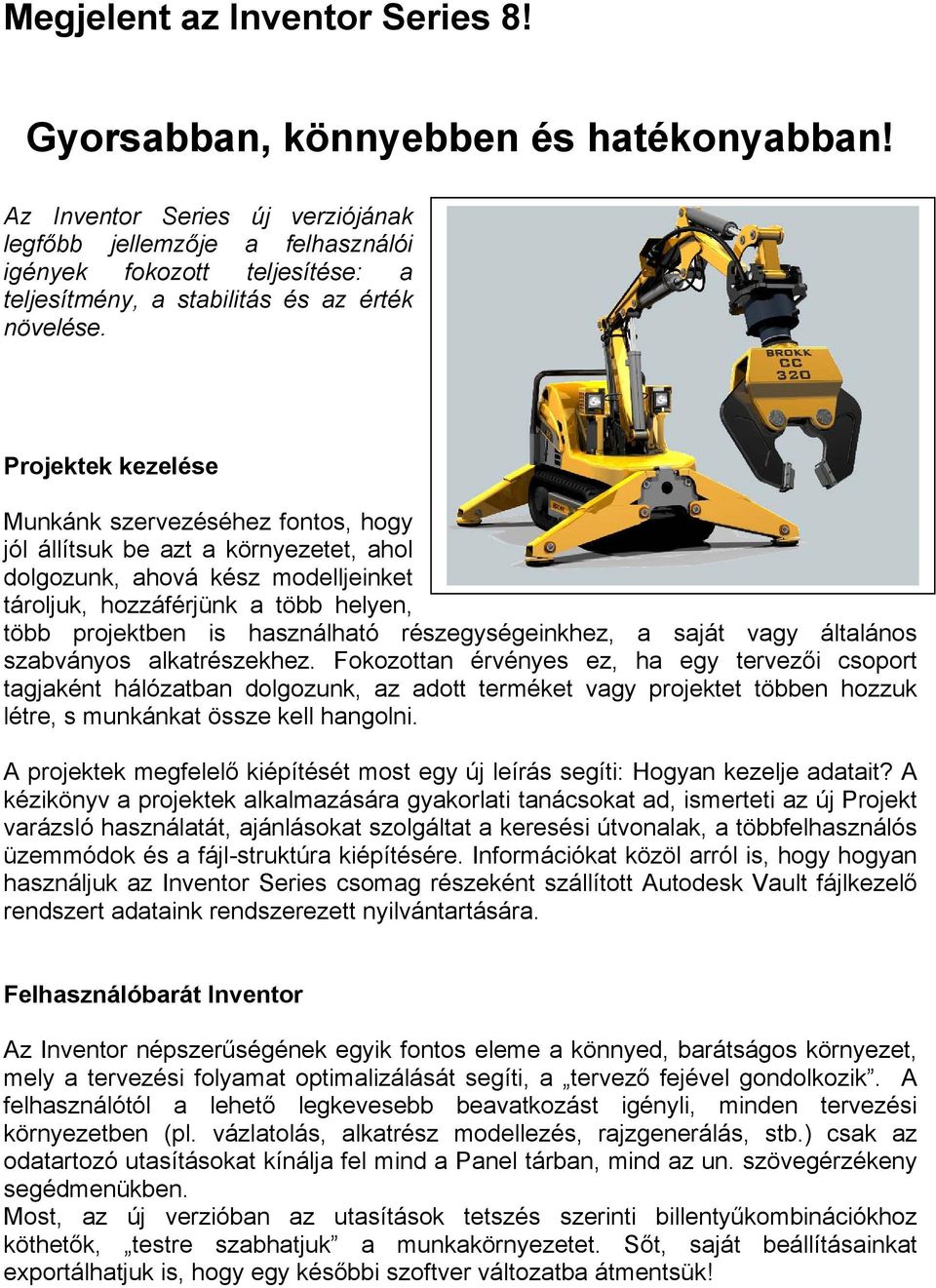

1 Megjelent az Inventor Series 8! Gyorsabban, könnyebben és hatékonyabban! Az Inventor Series új verziójának legfőbb jellemzője a felhasználói igények fokozott teljesítése: a teljesítmény, a stabilitás és az érték növelése. Projektek kezelése Munkánk szervezéséhez fontos, hogy jól állítsuk be azt a környezetet, ahol dolgozunk, ahová kész modelljeinket tároljuk, hozzáférjünk a több helyen, több projektben is használható részegységeinkhez, a saját vagy általános szabványos alkatrészekhez. Fokozottan érvényes ez, ha egy tervezői csoport tagjaként hálózatban dolgozunk, az adott terméket vagy projektet többen hozzuk létre, s munkánkat össze kell hangolni. A projektek megfelelő kiépítését most egy új leírás segíti: Hogyan kezelje adatait? A kézikönyv a projektek alkalmazására gyakorlati tanácsokat ad, ismerteti az új Projekt varázsló használatát, ajánlásokat szolgáltat a keresési útvonalak, a többfelhasználós üzemmódok és a fájl-struktúra kiépítésére. Információkat közöl arról is, hogy hogyan használjuk az Inventor Series csomag részeként szállított Autodesk Vault fájlkezelő rendszert adataink rendszerezett nyilvántartására. Felhasználóbarát Inventor Az Inventor népszerűségének egyik fontos eleme a könnyed, barátságos környezet, mely a tervezési folyamat optimalizálását segíti, a tervező fejével gondolkozik. A felhasználótól a lehető legkevesebb beavatkozást igényli, minden tervezési környezetben (pl. vázlatolás, alkatrész modellezés, rajzgenerálás, stb.) csak az odatartozó utasításokat kínálja fel mind a Panel tárban, mind az un. szövegérzékeny segédmenükben. Most, az új verzióban az utasítások tetszés szerinti billentyűkombinációkhoz köthetők, testre szabhatjuk a munkakörnyezetet. Sőt, saját beállításainkat exportálhatjuk is, hogy egy későbbi szoftver változatba átmentsük!

2 A program Súgója átdolgozásra került, logikusabb elrendezésben jelenik meg. A Súgó honlap most egyetlen oldalról biztosít hozzáférést a súgó témákhoz, a Mutasd meg animációkhoz, az oktató példákhoz, a magyarázó szójegyzékhez, az újdonságok ismertetéséhez. A témakört gyorsan behatárolhatjuk, s a vonatkozó oldaltérképek az egyes témákhoz részletesebb felvilágosítást adnak. A nagysikerű un. Tervezéstámogató rendszer az Autodesk Inventor 8 változatban új eszközökkel bővül, melyek lehetővé teszik, hogy a tervező közölje észrevételeit az Inventor súgójának fejlesztőivel. A betanulást, vagy egy téma részletesebb megértését támogatja az új, világhálón hozzáférhető Tudás-fejlesztő oktatómodulok kínálata. Ezek az egy-egy súgótémához kapcsolódó, mintapéldákkal illusztrált ismertetők azok számára előnyösek, akik közvetlen Internet kapcsolattal rendelkeznek számítógépükről. Gyorsabb műszaki dokumentáció előállítás Az Inventor legújabb verziójánál az újdonságok jelentős része a felhasználók igénye alapján került a programba. Ezek közé tartozik a modellekből készített műszaki rajzok előállítási sebességének növelése is. A funkció - főleg a nagy elemszámú összeállítások esetében -, látványosan fejlődött. A pontos rajznézetek előállítási sebessége átlagosan megduplázódott, de nemcsak az idő csökkent, a rajzok minősége is javul. A rajzok megnyitására fordított időt mindig hosszúnak találjuk, bármennyi legyen is az. Úgy véljük, ha felére tudnánk csökkenteni, elégedettek lennénk. Az Inventor 8 alatt ez bekövetkezett! A legnagyobb fejlődést azonban a rajzi megjegyzések kezelése terén mutatja az új változat. A méretek, felületi minőség jelek, középvonalak, szöveges megjegyzések hozzáadása, szerkesztése, mozgatása és törlése 15-ször gyorsabb, mint korábban. Bonyolult rajzoknál ezzel tetemes időmegtakarítás érhető el. Több időt fordíthatunk az érdemi tervező munkára! Óriási fejlődés tapasztalható a STEP formátumban átvett modellek beolvasásakor is, több, mint 30-szor gyorsabb ez a művelet!

3 A műszaki rajz előállítása, kezelése még számtalan feladatot ró ránk. Az Inventor 8 sok olyan módosítást, fejlesztést vezet be, mellyel a rajzkészítési folyamat ideje csökkenthető. Néhány ésszerűsíthető funkciót ezek közül: Rajzfrissítés elhalasztása. A műszaki rajz és modell asszociativitása, és a változásokat követő automatikus frissítés nagyon fontos tulajdonsága a parametrikus rendszereknek. Mégis, a gyorsabb szerkesztés érdekében néha célszerűbb, ha csak akkor frissül a kapcsolódó modell, vagy rajz, ha erre mi adunk szabad utat. Részben már az Inventor 7 alatt is volt erre lehetőségünk, az Inventor 8 alatt viszont a rajzok megnyitása előtt beállíthatjuk ezt az opciót. Asszociatív tervezői nézetek. A korábbi verzióknál az un. tervezői nézetek alapján készített rajznézetek nem voltak asszociatívak. Most, az új változatban beállíthatjuk, hogy asszociatívak legyenek, így a rajznézetek - minden esetben, amikor az összeállítási környezetben a kapcsolt tervezési nézetek változnak, - automatikusan frissülnek. Ezzel kiküszöbölhetők az időrabló és hiba lehetőséget hordozó kézi frissítések. Modell megnyitása rajzkörnyezetből. Nagy elemszámú összeállítások műszaki rajzának készítésénél nem szükséges, sőt a memória leterhelését tekintve, jobb, ha a modellek nincsenek megnyitva. Előfordulhat azonban,

4 hogy a részletezés során egy alkatrésznél módosítani akarunk, amit a modellen is érvényesíteni kell. Új lehetőség, hogy a rajzkörnyezetből is (a böngészőből, vagy akár a grafikus ablakból) megnyithatjuk a kívánt fájlt. 2D mérés rajzon. Ha a rajzról le akarunk venni egy méretet, az Inventor 8 alatt használhatjuk a 2D mérési funkciót. Ablak kiválasztási lehetőség. Több alkatrész vagy dimenzió kiválasztására használhatjuk az új ablak vagy keresztező ablak kiválasztási opciót a rajzokon. (AutoCAD tapasztalat előnyben!) Szabványos alkatrészek metszése összeállítási rajzokon. Sok felhasználó igényét teljesíti az az új beállítási lehetőség, amellyel a rajznézetre vonatkozóan egyetlen utasítással letilthatjuk a szabványos alkatrészek metszését (eddig egyenként kellett ezt elvégezni!). Nyomtatás. Főleg abban az esetben, ha nagyméretű dokumentumot kisebb rajzlapra kívánunk kinyomtatni, a vonalvastagság és a színek különféle olvasási, megjelenítési problémát eredményeznek. Az Inventor 8 lehetővé teszi, hogy kikapcsoljuk a vonalvastagság megkülönböztetését és mindent fekete-fehérben nyomtassunk. DWG import/export Az Autodesk Inventor az ipar legjobb DWG kompatibilitásával rendelkezik, beleértve az AutoCAD 2004-t is. A tökéletes DWG fordítási képességeknek köszönhetően a felhasználó Autodesk Mechanical Desktop, AutoCAD Mechanical vagy AutoCAD terveit bármikor importálhatja az Autodesk Inventor programba. Az adatcserét az Autodesk Inventor DWG Import/Export varázslója irányítja. Az AutoCAD adatoknak közvetlenül a 2D vagy 3D tervbe történő beillesztése csak

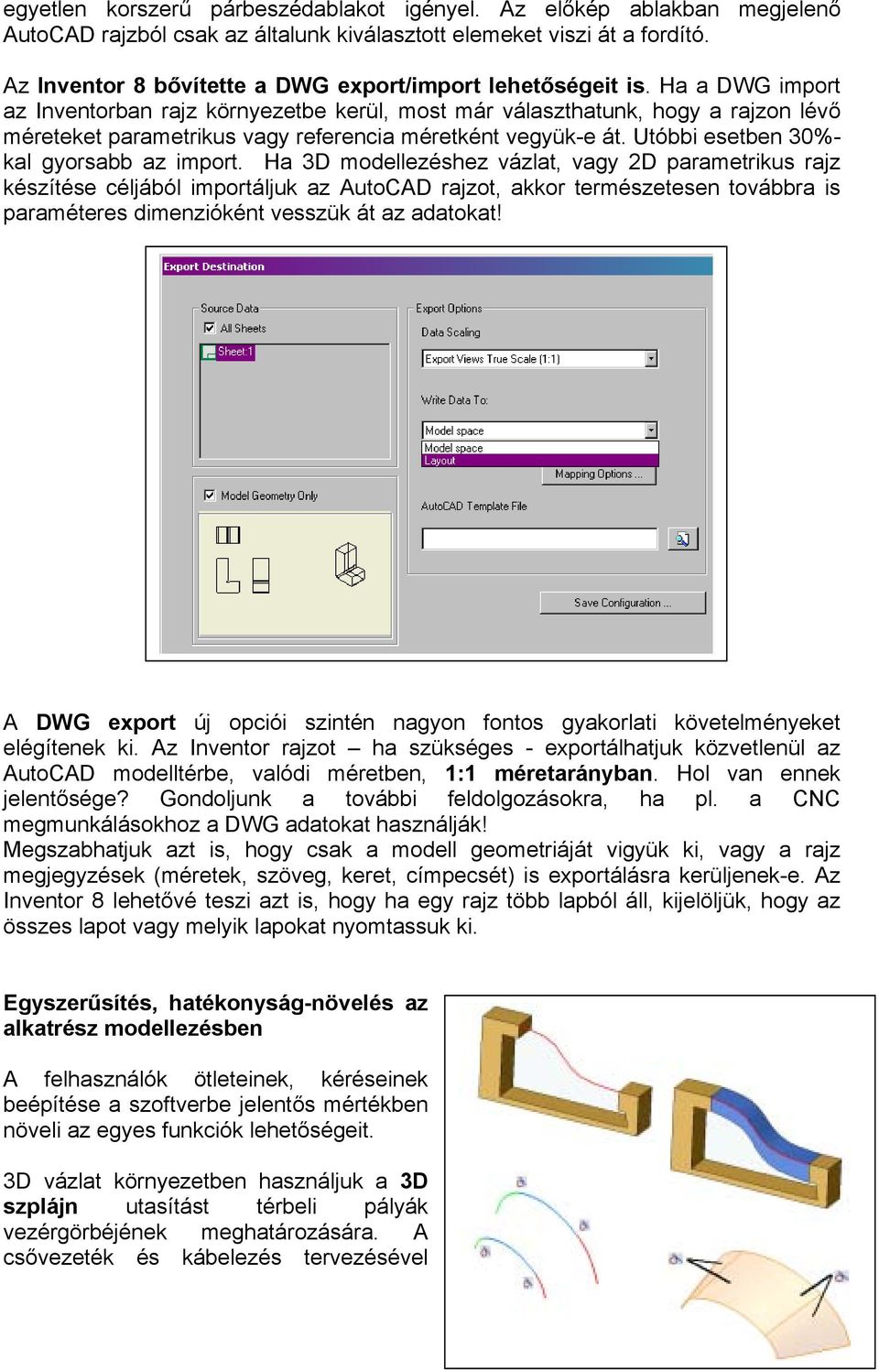

5 egyetlen korszerű párbeszédablakot igényel. Az előkép ablakban megjelenő AutoCAD rajzból csak az általunk kiválasztott elemeket viszi át a fordító. Az Inventor 8 bővítette a DWG export/import lehetőségeit is. Ha a DWG import az Inventorban rajz környezetbe kerül, most már választhatunk, hogy a rajzon lévő méreteket parametrikus vagy referencia méretként vegyük-e át. Utóbbi esetben 30%- kal gyorsabb az import. Ha 3D modellezéshez vázlat, vagy 2D parametrikus rajz készítése céljából importáljuk az AutoCAD rajzot, akkor természetesen továbbra is paraméteres dimenzióként vesszük át az adatokat! A DWG export új opciói szintén nagyon fontos gyakorlati követelményeket elégítenek ki. Az Inventor rajzot ha szükséges - exportálhatjuk közvetlenül az AutoCAD modelltérbe, valódi méretben, 1:1 méretarányban. Hol van ennek jelentősége? Gondoljunk a további feldolgozásokra, ha pl. a CNC megmunkálásokhoz a DWG adatokat használják! Megszabhatjuk azt is, hogy csak a modell geometriáját vigyük ki, vagy a rajz megjegyzések (méretek, szöveg, keret, címpecsét) is exportálásra kerüljenek-e. Az Inventor 8 lehetővé teszi azt is, hogy ha egy rajz több lapból áll, kijelöljük, hogy az összes lapot vagy melyik lapokat nyomtassuk ki. Egyszerűsítés, hatékonyság-növelés az alkatrész modellezésben A felhasználók ötleteinek, kéréseinek beépítése a szoftverbe jelentős mértékben növeli az egyes funkciók lehetőségeit. 3D vázlat környezetben használjuk a 3D szplájn utasítást térbeli pályák vezérgörbéjének meghatározására. A csővezeték és kábelezés tervezésével

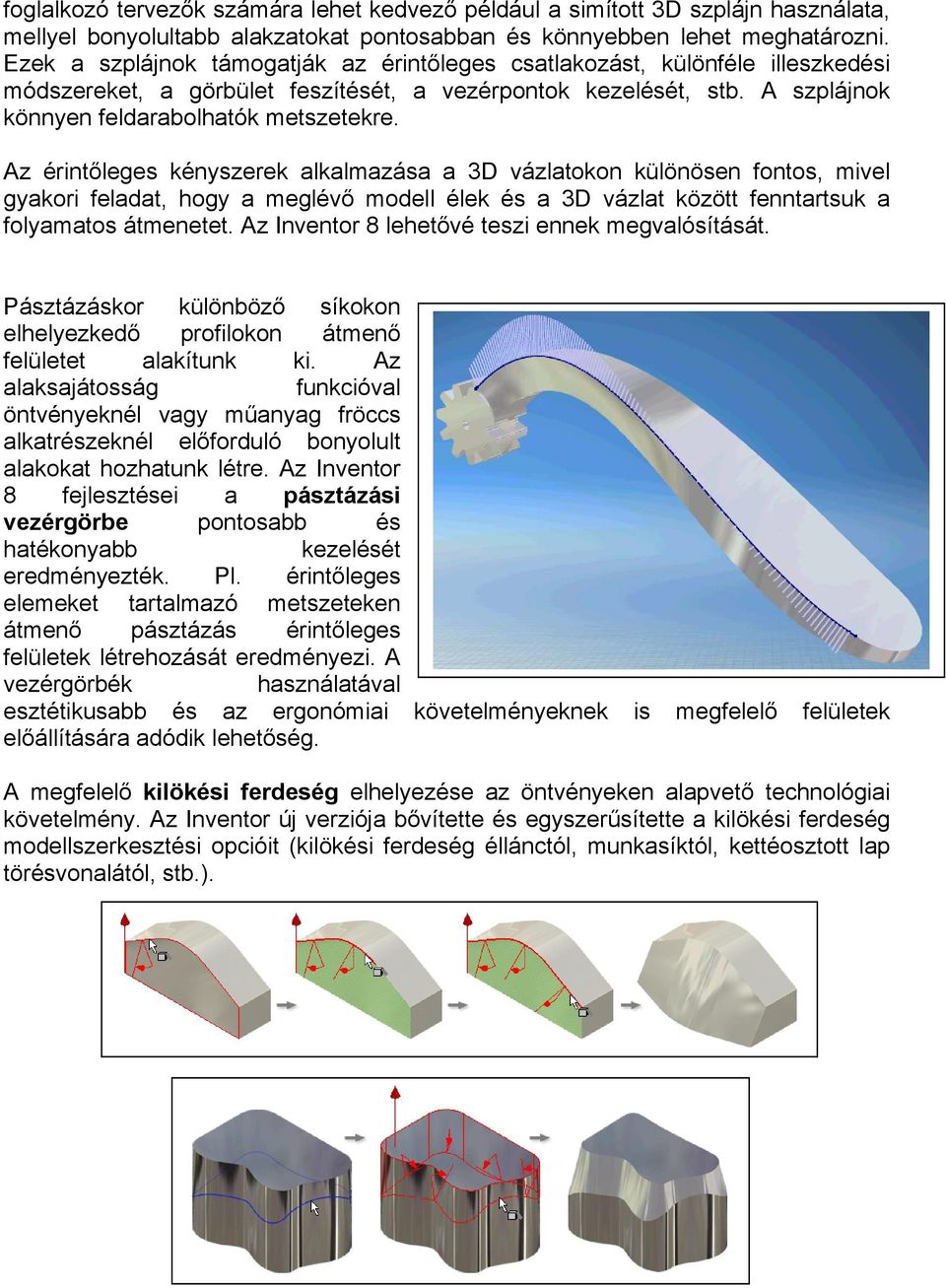

6 foglalkozó tervezők számára lehet kedvező például a simított 3D szplájn használata, mellyel bonyolultabb alakzatokat pontosabban és könnyebben lehet meghatározni. Ezek a szplájnok támogatják az érintőleges csatlakozást, különféle illeszkedési módszereket, a görbület feszítését, a vezérpontok kezelését, stb. A szplájnok könnyen feldarabolhatók metszetekre. Az érintőleges kényszerek alkalmazása a 3D vázlatokon különösen fontos, mivel gyakori feladat, hogy a meglévő modell élek és a 3D vázlat között fenntartsuk a folyamatos átmenetet. Az Inventor 8 lehetővé teszi ennek megvalósítását. Pásztázáskor különböző síkokon elhelyezkedő profilokon átmenő felületet alakítunk ki. Az alaksajátosság funkcióval öntvényeknél vagy műanyag fröccs alkatrészeknél előforduló bonyolult alakokat hozhatunk létre. Az Inventor 8 fejlesztései a pásztázási vezérgörbe pontosabb és hatékonyabb kezelését eredményezték. Pl. érintőleges elemeket tartalmazó metszeteken átmenő pásztázás érintőleges felületek létrehozását eredményezi. A vezérgörbék használatával esztétikusabb és az ergonómiai követelményeknek is megfelelő felületek előállítására adódik lehetőség. A megfelelő kilökési ferdeség elhelyezése az öntvényeken alapvető technológiai követelmény. Az Inventor új verziója bővítette és egyszerűsítette a kilökési ferdeség modellszerkesztési opcióit (kilökési ferdeség éllánctól, munkasíktól, kettéosztott lap törésvonalától, stb.).

7 Hibrid modellezés A fejlett Autodesk Alakzatleíró tulajdonságainak köszönhetően, az Inventor lehetőséget nyújt az un. hibrid modellezésre. Ez a technológia biztosítja, hogy mind a hagyományos felületmodellezés, mind a parametrikus testmodellezés együttesen alkalmazásra kerüljön a tervezési folyamat során. Így az Inventor modellek testmodellből bármikor felületté konvertálhatók, megtartva parametrikus előéletüket. A felületmodellezési műveletekkel az átalakított modellen számos általános és speciális módosítást, alakformázást hajthatunk végre: pl. kihúzás, pásztázás, megforgatás, söprés, vastagítás/eltolás, felületfoltozás, felületek cseréje, metszése, domborítás, levágás felületekkel, felületek importálása, összefűzése, stb. A felületpalást azután visszaalakítható szilárdtestté és folytathatjuk a parametrikus testmodellezést. A hibrid technológia alkalmazásával nyers testekből a felületmodellezési eszközökkel szobrászkodva bonyolult alakú szilárdtestek alakíthatók ki. Az Inventor új verziója tovább bővíti az egységes technológia utasításkészletét, pl. 0 eltolással előállított felületek függőleges oldallapokkal nem rendelkező - modelllapokról ill. felületekről. Ez hasznos lehet, ha egy teljes testfelületről akarunk másolatot készíteni, ill. egy test vagy felület egyedi lapjairól levett felületekből szeretnénk egy készletet összeállítani. Lemeztervezés Nagy, bonyolult lemezalkatrészek tervezésekor bizonyos alaksajátosság műveletek az adott alakra valószínűleg többször is előfordulnak. Az Inventor 8 szoftverben újdonság, hogy az egyes funkciókat (pl. lap, kivágás, fül, perem, hajlítás, saroklekerekítés, letörés, kontúr profil, sarokkialakítás, stb.) kiosztással ill. tükrözéssel ismételhetjük meg. A sarokkicsípések típusválasztéka speciális hegesztési előkészítéssel bővült.

8 Hegesztett szerkezetek Az Inventor 8 alatt a hegesztési környezet párbeszédablaka átrendeződött, alkalmazkodik a felhasználó munkafolyamatához, melyet a kiválasztott aktív szabványkörnyezet határoz meg. Lehetőség nyílik a varrat legkisebb vastagsági mérete paramétereinek kezelésére is. Beállítható, hogy a modellezésnél használt hegesztési szimbólum automatikusan azonos formában jelenjen meg a műszaki rajzon is. Összeállítás modellezés Az összeállítás modellezés területén találkozunk talán a legtöbb olyan fejlesztéssel, melyet már korábban is vártunk: Összeállítások tükrözése. Az új utasítás szimmetrikus alkatrészek tervezésénél hasznos, ahol az összeállítás egyik felének felépítése után a másik részt a szimmetria síkra történő tükrözéssel állítjuk elő. A tükrözést kétféle módon oldhatjuk meg: új összeállítás létrehozásával (balosjobbos) vagy a részegységek új (tükrözött) példányainak beillesztésével. Alkatrészek kiválasztása. Amikor összeállításokkal dolgozunk, gyakran előfordul, hogy egy művelethez valamilyen alkatrészkészletet kell kiválasztanunk. Az új funkció segítségével méret, helyzet, más részegységhez viszonyított kapcsolat ill. egyéb kritériumok szerinti kiválasztást hajthatunk végre. Így például kiválaszthatjuk egy vagy több adott részegységgel

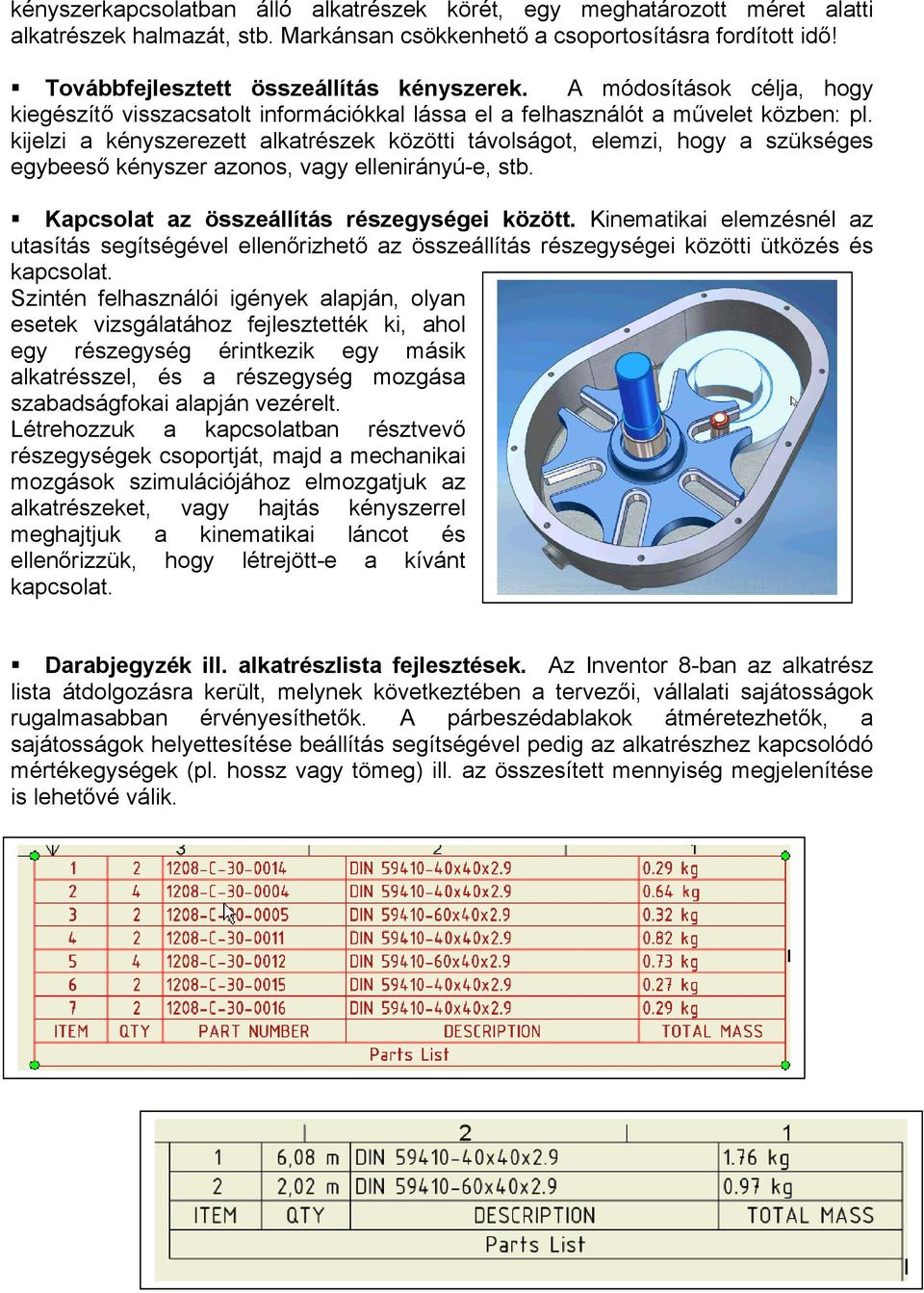

9 kényszerkapcsolatban álló alkatrészek körét, egy meghatározott méret alatti alkatrészek halmazát, stb. Markánsan csökkenhető a csoportosításra fordított idő! Továbbfejlesztett összeállítás kényszerek. A módosítások célja, hogy kiegészítő visszacsatolt információkkal lássa el a felhasználót a művelet közben: pl. kijelzi a kényszerezett alkatrészek közötti távolságot, elemzi, hogy a szükséges egybeeső kényszer azonos, vagy ellenirányú-e, stb. Kapcsolat az összeállítás részegységei között. Kinematikai elemzésnél az utasítás segítségével ellenőrizhető az összeállítás részegységei közötti ütközés és kapcsolat. Szintén felhasználói igények alapján, olyan esetek vizsgálatához fejlesztették ki, ahol egy részegység érintkezik egy másik alkatrésszel, és a részegység mozgása szabadságfokai alapján vezérelt. Létrehozzuk a kapcsolatban résztvevő részegységek csoportját, majd a mechanikai mozgások szimulációjához elmozgatjuk az alkatrészeket, vagy hajtás kényszerrel meghajtjuk a kinematikai láncot és ellenőrizzük, hogy létrejött-e a kívánt kapcsolat. Darabjegyzék ill. alkatrészlista fejlesztések. Az Inventor 8-ban az alkatrész lista átdolgozásra került, melynek következtében a tervezői, vállalati sajátosságok rugalmasabban érvényesíthetők. A párbeszédablakok átméretezhetők, a sajátosságok helyettesítése beállítás segítségével pedig az alkatrészhez kapcsolódó mértékegységek (pl. hossz vagy tömeg) ill. az összesített mennyiség megjelenítése is lehetővé válik.

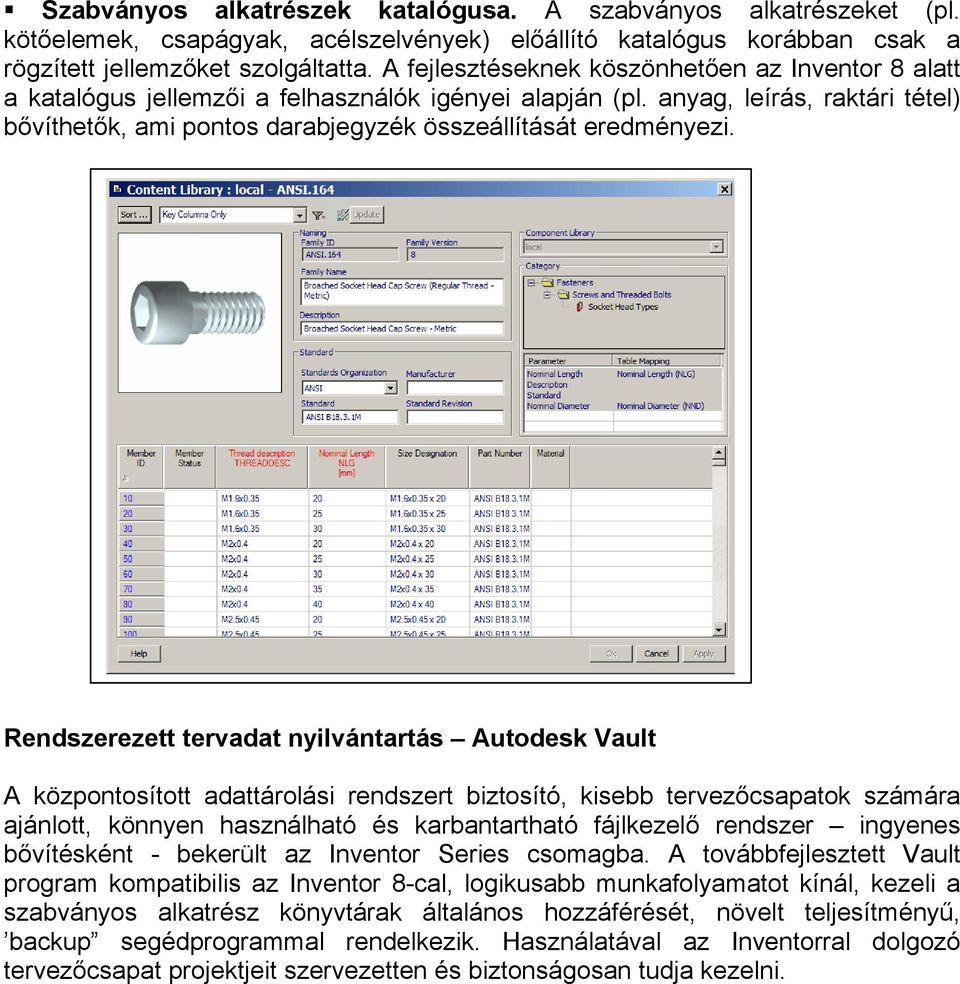

10 Szabványos alkatrészek katalógusa. A szabványos alkatrészeket (pl. kötőelemek, csapágyak, acélszelvények) előállító katalógus korábban csak a rögzített jellemzőket szolgáltatta. A fejlesztéseknek köszönhetően az Inventor 8 alatt a katalógus jellemzői a felhasználók igényei alapján (pl. anyag, leírás, raktári tétel) bővíthetők, ami pontos darabjegyzék összeállítását eredményezi. Rendszerezett tervadat nyilvántartás Autodesk Vault A központosított adattárolási rendszert biztosító, kisebb tervezőcsapatok számára ajánlott, könnyen használható és karbantartható fájlkezelő rendszer ingyenes bővítésként - bekerült az Inventor Series csomagba. A továbbfejlesztett Vault program kompatibilis az Inventor 8-cal, logikusabb munkafolyamatot kínál, kezeli a szabványos alkatrész könyvtárak általános hozzáférését, növelt teljesítményű, backup segédprogrammal rendelkezik. Használatával az Inventorral dolgozó tervezőcsapat projektjeit szervezetten és biztonságosan tudja kezelni.
