1 HASZNÁLATI ÚTMUTATÓ LEIER KERTI BETONELEMEK 2011 (ArchiCAD 11, 12, 13, 14) LEIER megoldások Kerti Betonelemek használati útmutató

2 Program- és könyvtárfejlesztés: ÉPTÁR Kft Budapest Mozaik utca 6. tel.: (1) fax: (1) információ: LEIER Kerti Betonelemek termékkönyvtár használati útmutató A LEIER Kerti Betonelemek termékkönyvtár használati útmutató teljes körű kiadói és szerzői jogi védelem alatt áll (Copyright 2011 ÉPTÁR Kft.). A dokumentum egészének vagy részleteinek másolása, kivonatolása vagy más nyelvre fordítása a jogosult írásbeli engedélye nélkül tilos. első kiadás. LEIER Kerti Betonelemek termékkönyvtár A LEIER Kerti Betonelemek termékkönyvtár teljes körű szerzői jogi védelem alatt áll (Copyright 2011 ÉPTÁR Kft.). A program és a hozzá kapcsolódó GDL elemek módosítása vagy más nyelvre fordítása a jogosult írásbeli engedélye nélkül tilos. Védjegyek: Az ArchiCAD a Graphisoft bejegyzett védjegye, a GDL a Graphisoft védjegye. LEIER megoldások Kerti Betonelemek használati útmutató

3 Tartalom 1. fejezet: A megoldás telepítése, indítása A LEIER Betonelemek könyvtár telepítése A megoldás általános leírása fejezet: A program használata A Betonelemek elhelyezése a tervben Alaprajzi szimbólum és térbeli megjelenés A Kerti betonelemek módosítása fejezet: Egyedi elem-beállítások Virágtartók beállításai Kocsibeálló beállításai Kerítéselem beállításai fejezet: Listázás A LEIER Kerti Betonelemek listázása fejezet: Technikai segítségnyújtás Technikai segítségnyújtás:.. 11 LEIER megoldások Kerti Betonelemek használati útmutató

1. fejezet 1.1 A LEIER Kerti betonelemek könyvtár telepítése A LEIER Kerti Betonelemek termékkönyvtár telepítéséhez indítsa el a LEIER_betonelemek_installer.exe fájlt a LEIER CD-ről.

4 1. fejezet 1.1 A LEIER Kerti betonelemek könyvtár telepítése A LEIER Kerti Betonelemek termékkönyvtár telepítéséhez indítsa el a LEIER_betonelemek_installer.exe fájlt a LEIER CD-ről. A telepítő automatikusan felismeri a telepített ArchiCAD programokat az Ön gépén. Válassza ki a megfelelő ArchiCAD verziót és nyomja meg a tovább gombot. AutoCAD alkalmazás esetén válasszon telepítési könyvtárat és lépjen tovább. Az alkalmazás automatikusan telepíti a szükséges fájlokat az Ön számítógépére. Macintosh operációs rendszer esetén válassza a LEIER_betonelemek.zip fájlt, csomagolja ki és helyezze egy kiválasztott könyvtárba. Az ArchiCAD következő indításakor válassza ki az ArchiCAD xx / Kiegészítők / Leier_ megoldasok / Betonelemek könyvtárat vagy az Ön által meghatározott telepítési könyvtárat és tegye aktivá a könyvtárkezelőben. AutoCAD alkalmazás esetén a GDL Adapter alkalmazás elindítása után a könyvtárkezelőben kell betöltenie a Kerti betonelemek könyvtárat. 1.2 A megoldás általános leírása A LEIER Kerti Betonelemek könyvtár (a továbbiakban Betonelemek) a LEIER International Holding Rt. által gyártott összes kerti beton építőelem 2D szimbólumát és 3D modelljét elérhetővé teszi ArchiCAD és AutoCAD programokban. A tervben elhelyezett betonelemekről pontos kimutatás készíthető. A könyvtár segítségével az alábbi terméktípusok helyezhetők el a terveken: Kerékpártartó Kerti virágtartók és ládák Rézsűkövek Gépkocsibeálló Kerítéselemek Modul Skate görkorcsolyaelemek A Betonelemek könyvtár tartalmaz minden a LEIER International Holding által gyártott betonelemet, teljes anyag- és méretválasztékkal. Az elemek mindegyike pontos alaprajzi jellel és 3D modellel rendelkezik. Az alaprajzon megjeleníthető az egyes elemek neve és egyéb adatai is. A tulajdonságok beállításához jól kezelhető felhasználói felület társul. LEIER megoldások Kerti Betonelemek használati útmutató

2. fejezet 2.1 A Betonelemek elhelyezése a tervben A Kerti betonelemek könyvtár betöltése után a termékeket a tárgyak eszköz menüpont alatt találja.

A paraméterek beállításával a termék pontos adatai és esetenként további információ is megjelenik a felhasználói felületen.

3 pontokban találhat pontosabb útmutatást). A legtöbb elem az elhelyezés után az alaprajzon és a 3D ablakban egyaránt geometriailag módosítható.

5 2. fejezet 2.1 A Betonelemek elhelyezése a tervben A Kerti betonelemek könyvtár betöltése után a termékeket a tárgyak eszköz menüpont alatt találja. Az elem elhelyezéséhez állítsa be a felhasználói felületen a szükséges méret, anyag és megjelenítés paramétereket. A paraméterek beállításával a termék pontos adatai és esetenként további információ is megjelenik a felhasználói felületen. Ezek a paraméterek és információs szövegek segítenek Önnek kiválasztani a megfelelő terméket. Az elem elhelyezéséhez az alaprajzon nyomja meg az OK gombot (további beállítási lehetőségekről a pontokban találhat pontosabb útmutatást). A legtöbb elem az elhelyezés után az alaprajzon és a 3D ablakban egyaránt geometriailag módosítható. A módosításhoz jelölje ki a terméket és a mozgatható fogópontok segítségével módosítsa a méreteket. 2.2 Alaprajzi szimbólum és térbeli megjelenítés Az elemek többségénél lehetőség van komolyabb megjelenítési részletesség beállítására. Ez azért fontos, hogy a terven elhelyezett nagy mennyiségű termék mellett is gyorsan lehessen navigálni, dolgozni a terven. Ahhoz, hogy gyorsabban tudjon mozogni a terven, válassza ki az összes terméket az alaprajzon és kapcsolja át a 2D és 3D megjelenítést egyszerű módban. A látványtervek elkészítése előtt kapcsolja be a részletes megjelenítést hogy a nyomtatáson és a látványterveken az elemekről még inkább valósághű képet készíthessen. A megjelenítés részletességének beállítására a felhasználói felületen a 2D megjelenítés fül alatt van lehetőség. LEIER megoldások Kerti Betonelemek használati útmutató

2.3 A Kerti betonelemek módosítása Válassza ki a módosítani kívánt elemet az alaprajzon és kattintson a tárgy eszköz ikonra.

A paraméterek hatására végbement változások a felső előnézeti ablakban azonnal megjelenik. Amikor végzett a módosítással kattintson az OK gombra. 3.

1 Virágtartók beállításai A LEIER Beton virágtartó elemek beállítóablakában a következő paramétereket adhatja meg: - Virágtartó mérete - Virágtartó

6 2.3 A Kerti betonelemek módosítása Válassza ki a módosítani kívánt elemet az alaprajzon és kattintson a tárgy eszköz ikonra. A feljövő dialógban változtassa meg a módosítani kívánt paramétereket. A paraméterek hatására végbement változások a felső előnézeti ablakban azonnal megjelenik. Amikor végzett a módosítással kattintson az OK gombra. 3. fejezet 3.1 Virágtartók beállításai A LEIER Beton virágtartó elemek beállítóablakában a következő paramétereket adhatja meg: - Virágtartó mérete - Virágtartó felületi kialakítása - Virágtartó színe A megadott paraméterek alapján az alkalmazás létrehozza a betonelem alaprajzi jelét és 3D modelljét. Valamint az általános ismertető szöveg fölött megmutatja a szükséges virágföld mennyiségét is. A 2D/3D megjelenés fül alatt az alaprajzi és 3D megjelenés részletessége állítható be. LEIER megoldások Kerti Betonelemek használati útmutató

3.2 Kocsibeálló beállításai A Kocsibeálló felhasználói felületén beállíthatja az elem teljes szélességét és a felhasználni kívánt kerettartó elemek számát.

A LEIER a főtartók távolságára az 5 méteres korlátot javasolja, mivel ez két autó beállására ad lehetőséget egy-egy tartóközbe.

Megjegyzés: Az íves keretek számát az alaprajzi módosítás során az alkalmazás automatikusan újraosztja, ezért méretmódosítás után mindig ellenőrizze, hogy megfelele a keretek száma az Ön

7 3.2 Kocsibeálló beállításai A Kocsibeálló felhasználói felületén beállíthatja az elem teljes szélességét és a felhasználni kívánt kerettartó elemek számát. Ez a keretszám a statikai méretezés és a felső burkolat önmegtartó képességétől függ. A LEIER a főtartók távolságára az 5 méteres korlátot javasolja, mivel ez két autó beállására ad lehetőséget egy-egy tartóközbe. Amennyiben Ön szeretné ezt az értéket felülírni, ezt a Íves keretek száma araméterrel teheti meg. Megjegyzés: Az íves keretek számát az alaprajzi módosítás során az alkalmazás automatikusan újraosztja, ezért méretmódosítás után mindig ellenőrizze, hogy megfelele a keretek száma az Ön elképzeléseinek. 3.3 Kerítéselem beállításai A LEIER kerítéselem a LEIER által gyártott összetevők segítségével készíti el a teljes kerítésrendszert. A megoldás lehelyezi az oszlopokat, a fedköveket és a mezőelemeket is. Az elem elhelyezéséhez az alaprajzon a következő paramétereket kell beállítani: - Tervezett lábazat magassága, - Lábazat szélessége, - Pillérek magassága, - Pillérek szélessége, - Pillérek tengelytávolsága vagy száma, - Alaptest mélysége - Mezőre vonatkozó adatok. LEIER megoldások Kerti Betonelemek használati útmutató

A 2D/3D megjelenítés oldalon Önnek lehetősége van a kerítés nézeti rajzának elhelyezésére az

Ez a lehetőség segítséget nyújt a kerítésoszlopok magassági beállításában, amennyiben a kerítést

A kerítés nézetrajzának minden oszlopa a mozgatható fogópontokkal megemelhető és így a terepen

A Geometriai beállítások 2 oldalon a mezőelemek kialakításának módja is megadható.

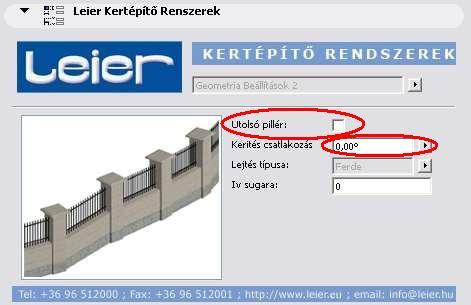

8 A 2D/3D megjelenítés oldalon Önnek lehetősége van a kerítés nézeti rajzának elhelyezésére az alaprajzon. Ez a lehetőség segítséget nyújt a kerítésoszlopok magassági beállításában, amennyiben a kerítést nem sík terepre helyezi el. A kerítés nézetrajzának minden oszlopa a mozgatható fogópontokkal megemelhető és így a terepen tapasztalható szintbeli eltéréseket könnyen követni tudja a kerítéselem oszlopainak módosításával. A Geometriai beállítások 2 oldalon a mezőelemek kialakításának módja is megadható. Választható Ferde, kétlépcsős vagy háromlépcsős kialakítás. A kerítés végeinek kapcsolódása is meghatározható a Geometriai beállítások 2 oldalon. Az utolsó oszlop kikapcsolható, így a kerítés épületfalhoz is csatlakoztatható. LEIER megoldások Kerti Betonelemek használati útmutató

A kerítésrendszer az Ön által meghatározott ívet szegmensekre bontja a oszlopok száma alapján.

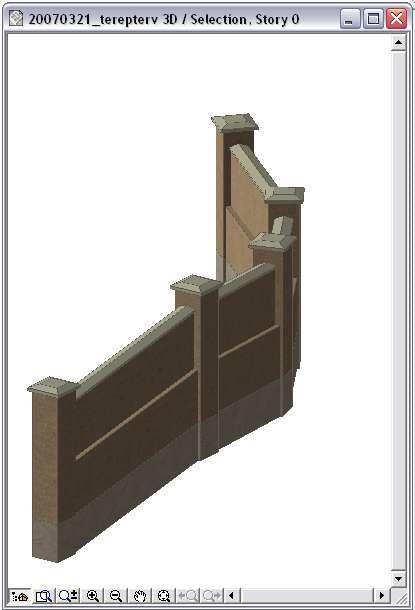

9 Íves kerítésrendszer kialakításához állítsa be a Geometriai Beállítások 2 menüpont alatt az Ív sugara paramétert a kívánt értékre. A kerítésrendszer az Ön által meghatározott ívet szegmensekre bontja a oszlopok száma alapján. A nézeti kép az alaprajzon továbbra is síkban marad, hogy a szerkesztésnél Ön a kiterített kerítéshosszal tudjon számolni és tervezni. LEIER megoldások Kerti Betonelemek használati útmutató

4. fejezet 4.1 A LEIER Kerti Betonelemek listázása A LEIER Betonelemek összetevőinek kigyűjtéséhez válassza ki a Listázás / Összetevőlista / Összesített kimutatás (Leier) menüpontot.

10 4. fejezet 4.1 A LEIER Kerti Betonelemek listázása A LEIER Betonelemek összetevőinek kigyűjtéséhez válassza ki a Listázás / Összetevőlista / Összesített kimutatás (Leier) menüpontot. Amennyiben ez a lista nem jelenik meg a lehetséges listák közt, kérem válassza ki a További listák menüpontot. Amennyiben itt sem található meg a lista, kérem töltse be a Listázás könyvtárat az ArchiCAD xx / Kiegészítők / Leier_eszkozok könyvtárból. Ez a könyvtár tartalmazza a LEIER adatbázist és a szükséges összetevőket. Az összetevőlista a következőképpen néz ki. LEIER megoldások Kerti Betonelemek használati útmutató

11 5. Fejezet 5.1 Technikai segítségnyújtás: Az alkalmazással, megoldással kapcsolatos kérdéseivel, észrevételeivel, a működési hibák bejelentésével kérjük, keresse meg az ÉPTÁR Kft-t az alábbi elérhetőségeken: ÉPTÁR Kft. Süli Gábor Telefon: 1 / Fax: 1 / info@eptar.hu LEIER megoldások Kerti Betonelemek használati útmutató
