1 A HÁLÓZATELLENŐRZÉS ÚJ KONCEPCIÓJA AZ NKM HÁLÓZATÁBAN Varga Tamás, hálózati üzemvezető NKM Földgázhálózati Kft

2 NKM Földgázhálózati Kft. Hálózatellenőrzés számokban: Feladat. Hálózati szivárgás valamint biztonsági övezet ellenőrzése. Adatok: 5862 km gázelosztó vezetéki hálózat, 7130 km vizsgált hossz, Személyzet: 10 fő hálózatellenőrző szerelő, 1 fő főmunkatárs, 1 fő művezető, Eszközök: 3 db műszer kocsi (2 db láng ionizációs és 1 db lézer-metán detektoros műszer), 4 db műszeres autó, 2 db üzemi autó 1 db kompresszoros teherautó. 2

3 Szivárgáskereső műszerek (metán detektorok): Behatároló műszerek (metán detektorok): SEWERIN PORTAFID LP INSPECTRA LASER, SEWERIN EX-TEC SR-4, SEWERIN VARIOTEC-8 EX, SEWERIN EX-TEC PM-4, SEWERIN VARIOTEC 460EX 3

4 GIS megoldások GIS- térinformatikai,geoinformációs rendszerek 4

5 Kiválóan illeszthető Workforce Management rendszerekhez Hálózati nyilvántartó rendszer GIS SeCuRi SAT Hálózatellenőrzési rendszer DMS Dokumentumkezelő rendszer Office ERP Erőforrás-tervező rendszer SCADA Üzemirányító rendszer 5

6 A precíz és gazdaságos megoldás! Múlt és a jelen A JÖVŐ 6

7 A SeCuRi SAT a tökéletes kombinációja egy gázszivárgást detektáló műszernek, egy térinformatikai szoftvernek (GIS) és egy GPS műholdvevőnek. Használata a következő előnyöket kínálja : Gázszivárgás detektáló műszer egyszerű, ösztönös használatát teszi lehetővé egy táblagépről. Csőhálózat vizsgálat a szabályoknak és az előírásoknak megfelelően. A vizsgált útvonal teljes áttekintése az útvonal menedzser szoftver segítségével. Hibahelyek, szivárgások többféle módon történő megjelölése. Teljes, számítógéppel kiolvasható adatdokumentáció a gázszivárgás dátum, idő, koordináta adataival. 7

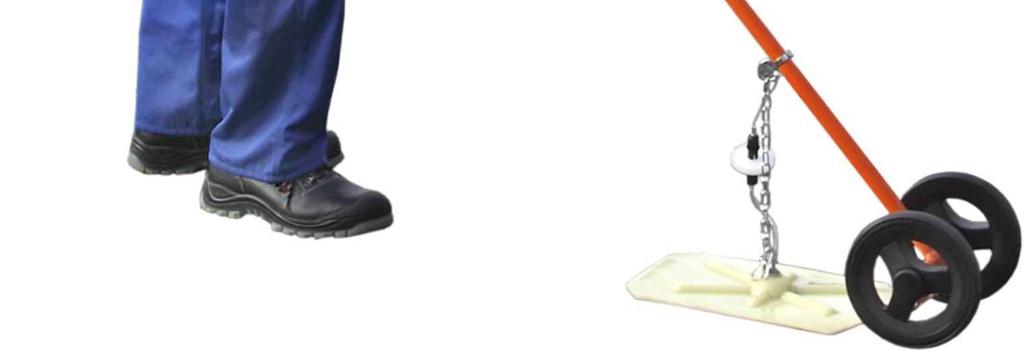

8 A berendezés elemei: GPS antenna Gázszivárgás detektáló készülék Tábla PC LaserGasPatroller PORTAFID LP Szőnyeg szonda 8

9 Importálási megoldások: SeCuRi SAT Complete SeCuRi SAT Connect DXF /DWG SeCuRi SAT Connect Raster png DXF ECW gif jpeg tiff DWG 9

10 A megoldás Egy mérés / másodperc 26. DUNAGÁZ KONFERENCIA ÉS KIÁLLÍTÁS 10

11 A megoldás Zökkenőmentes, folyamatos dokumentáció 26. DUNAGÁZ KONFERENCIA ÉS KIÁLLÍTÁS 11

12 Exportálási lehetőségek: A hibahely vázlatának exportálása PDF en továbbítva 12

13 Térképek importálása: 116 db Budapesti szelvény, 19 db település. 13

14 Exportálási megoldások: 14

15 Funkcionális megoldások: Gázszivárgás kereső műszer távvezérlése Térkép funkciók Mért paraméterek grafikus megjelenítése, GPS-pozíciók-szivárgási értékek a térképre helyezve. Hibahely vázlat Változások térképre vezetése Teljes adatbázis dokumentáció 15

16 Gázszivárgás kereső műszer távvezérlése (Bluetooth): 16

17 Gázszivárgás kereső műszer működése: Gázszivárgás kereső műszer távvezérlése Mért értékek + a GPS pozíció az adatbázisban tárolva 17

18 Offline mobil térkép funkció: Térkép funkciók GPS funkciók Változások (új adatok) térképre vezetése 18

19 A hálózati felmérés eredményeinek figyelemmel kisérése Útvonal megtekintés Hibahelyek megtekintése Térkép funkciók GPS funkciók Változások (új adatok) térképre vezetése 19

20 Több mobil adatbázis szinkronizálása a szerver mester adatbázisával 20

21 Megoldási példa: OFFICE LAN-connection SERVER VPN or LAN-connection Tablet PC 21

22 Összefoglalás / Konklúzió Gazdaságos felhasználása a meglévő GIS (vector vagy raster) adatoknak, Költségcsökkentés a csőhálózat szivárgásvizsgálata előtt, illetve után, a kiértékelésnél, Teljes dokumentáció a teljes szivárgáskeresési folyamatról, Gyors és teljes kép a meglévő csőhálózat állapotáról, Költségcsökkentés az egy-ember / egy-egység miatt, A gázszivárgás kereső műszer érzékenységének, pontosságának automata ellenőrzése, Szükséges a terepi munka és a munkaszervezés szétválasztása (1 berendezés nem elegendő), IT támogatása növelése a munkairányításban, Az egyszemélyes munkavégzés bevezetése körültekintést igényel, Papír alapú dokumentálás csökkenthető, elhagyható, Ellenőrzési és a behatárolási tevékenység szétválasztásának lehetősége (szabad elsőrendű beavatkozó egység esetén) 22

23 KÖSZÖNJÜK A FIGYELMET! Varga Tamás, hálózati üzemvezető NKM Földgázhálózati Kft
