1 Gázelosztó rendszerek üzemeltetése V. rész A gázelosztó vezetéket műszaki-biztonsági szempontból megfelelő állapotban kell tartani!!! RENDSZERESEN ELLENŐRIZNI KELL: tömörségét, elhelyezésére utaló jelzések és jelölések meglétét, biztonsági övezetben betartandó tilalmak és korlátozások teljesülését, tartozékainak meglétét és azok működőképességét, üzemi nyomását, szolgáltatott gáz szaghatásának megfelelőségét, aktív korrózióvédelmének hatásosságát, a korrózióvédelem állapotát. 1

2 Hálózatellenőrzés: nyomvonalbejárás, szivárgáskutatás Nyomvonalbejárás Szemrevételezés, a felszíni látható jelek megfigyelése szokatlan jelek, körülmények rendellenességek építés, bontás, előkészület jelzőtáblák állapota növények állapota lakossági észrevételek Műszeres szivárgáskutatás 2

3 Szivárgáskutatás Munkafázisok a szivárgó gáz jelenlétének érzékelése a felszínen (0...1 tf%); a szivárgási hely behatárolása a nyomvonal felett (0, tf%) Szivárgáskutatás A felszíni észlelést befolyásoló tényezők: gázminőség, sűrűség üzemnyomás a szivárgási hely mérete talajminőség talajklíma a vezeték takarása az útburkolat jellemzői kis ellenállású utak a talajban 3

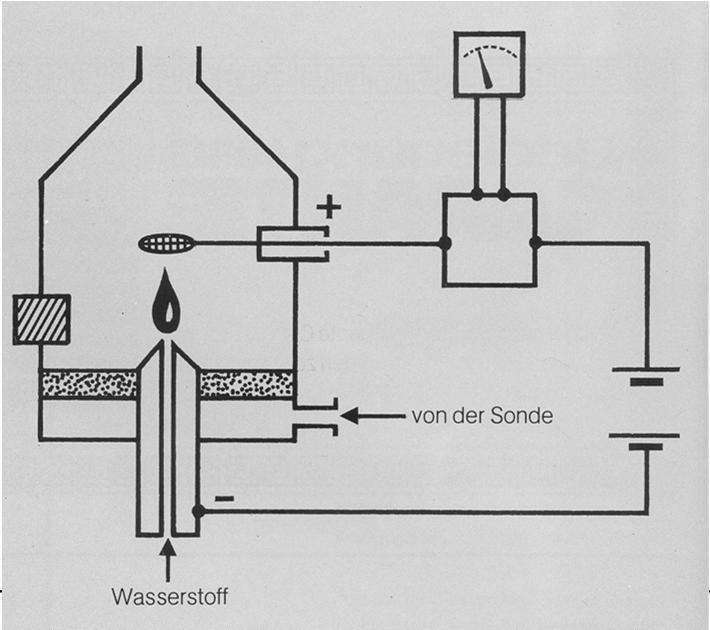

4 Szivárgáskutatás Szivárgáskutató műszerek működési elvei lángionizációs ultrahangos félvezetős katalitikus elégetéses hővezetőképesség kémiai reakció infravörös abszorpciós egyéb fizikai, kémiai jellemző Szivárgáskutató műszerek Lángionizációs műszer (FID - Flame Ionization Detector) Gázérzékelésre a legelterjedtebb műszer. Két platinaelektróda között láng, állandó összetételű gázminta, 60 % H 2 és 40 % N 2, ha más éghető gáz kerül a kamrába, megváltozik a láng elektromos vezető-képessége, ezért megváltozik a feszültség is. Előnye: érzékeny, már 0,5 ppm-től jó. Hátránya: korlátozott haladási sebesség, CO-ra érzéketlen. 4

5 Lángionizációs műszer Lángionizációs műszerek 5

kamra - mintalevegő, a kamrák végén 1-1 db adó és 1-1 db vevő, összehasonlítás.

6 Szivárgáskutató műszerek Ultrahangos műszer Behatárolásra a legelterjedtebb. Gázösszetétel specifikus gázállandó a hang terjedési sebessége Mérőkamra - beszívott levegő, összehasonlító kamra - mintalevegő, a kamrák végén 1-1 db adó és 1-1 db vevő, összehasonlítás. Minden, a levegőtől eltérő tulajdonságú gázt kimutat, érzékelésre nem alkalmas, nem a mért koncentráció, hanem két mérés koncentrációkülönbsége fontos. Ultrahangos műszer 6

7 Szivárgáskutató műszerek Félvezetős műszer (gázdetektor, gázszenzor) A gáztranziszor felületén adszorbeálódó gázok megváltoztatják az ellenállást. Szivárgáskutató műszerek Lézerdiódás műszer Elv: infravörös abszorpciós érzékelés Alapelem: egy nagy teljesítményű lézerdióda a metán hullámhosszára beállítva Működés: a kibocsátott lézersugarat a metán elnyeli, a lézerimpulzus csökken, a detektáló kamrában ezt érzékelik. Pontosság: < 1ppm (10-4 tf%) 7

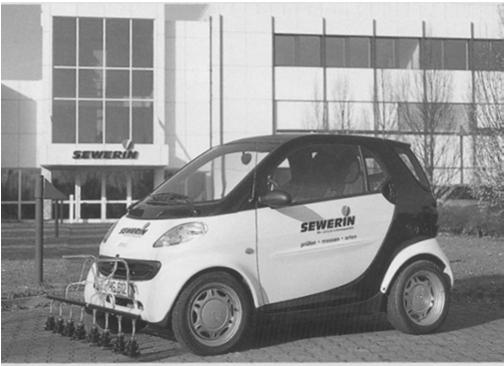

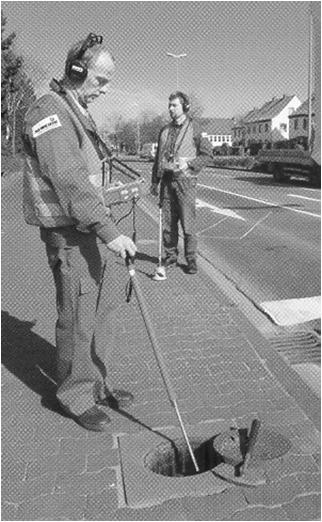

8 Gázérzékelők Gázérzékelők mobil telepített rendszeres alkalmi,felhasználási laboratóriumba hálózat- biztonsági helyre ellenőrzés célból Gyalog vagy gépkocsival, 2 fő! Munkafázisok: érzékelés behatárolás szondalyuk leszívás koncentrációmérés feltöltődési idő A kis ellenállású utak és a terepszint hatása. 8

9 9

10 10

11 11

12 12

13 Hálózatellenőrzés gyakorisága Szempontok: üzemnyomás, vezetékanyag, a cső állaga, a cső életkora. Újonnan gáz alá helyezett vezeték! Nyomvonalkeresés, nyomvonalazonosítás Köszönöm figyelmüket! Felhasznált irodalom: Vida: Gáztechnikai kézikönyv Hatályos jogszabályok, előírások Gázelosztói engedélyesek hatályos előírásai 13
