1 Hídműtárgyak háttöltése alatt az altalaj konszolidációs süllyedésének mérése mágneses extenzométer segítségével Hidász napok Siófok, június Frigyik Árpád A-Híd Zrt. M4 autópálya Berettyóújfalu - országhatár közötti szakasz

2 Hidraulikus süllyedésmérő vs. Mágneses extenzométer Hidraulikus süllyedésmérő: Vízszintesen elhelyezett, talajjal együtt mozgó flexibilis műanyag cső, csővégvédelemmel Fektetési mélység ~50-80 (100) cm terepszinthez képest Mérési eredményekből következtetünk az altalaj mélyebb rétegeiben lezajlódó folyamatokra, konszolidációra Mágneses extenzométer: Függőlegesen elhelyezett, fix műanyag mérőcső, mérőcsőre felfűzött mágnesekkel, csővégvédelemmel Tervezett cölöpcsúcs szintjén vagy az alatt elhelyezett referencia mágnes (fontos a referencia mágnes mozdulatlansága) Mágnesek elhelyezése mérőcső mentén alulról felfelé 1 m-es kiosztással (talajrétegződés szerinti elhelyezés lehetősége) 1

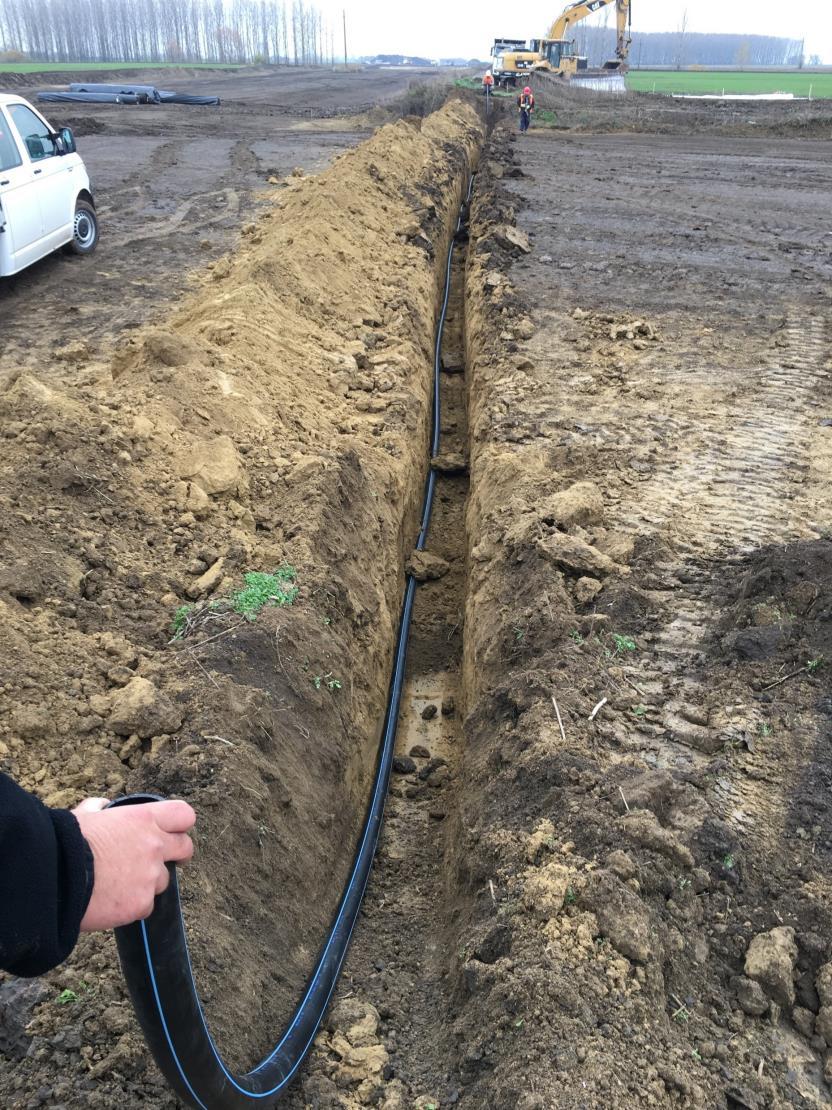

3 Hidraulikus süllyedésmérő 2

4 Mágneses extenzométer 3

5 Felépítése Függőleges talajfurat készítése, furat megtámasztása a talajt legjobban helyettesítő tömedékanyaggal Központi műanyag mérőcső és alsó egység (referencia mágnes) elhelyezése (tervezett cölöpcsúccsal szintjén, vagy mélyebben) Mérőcső 1,5 és 3 m-es menetes karmantyús csőcsatlakozású rakatokból Védőcső flexibilis műanyag gégecső (terhelő töltésben ideiglenesen acél/műanyag védőcső) Mérőmágnesek gyűrűmágnes (pókmágnes) elhelyezése 1 m-es kiosztással, legfelső mágnes terepszint -1 m mélységben, javított háttöltésben lapmágnesek (tányérmágnes) gyűrűmágnes együtt mozog az altaljjal, (bevágásban akár emelkedést is mérhetünk) lapmágnesek együtt mozognak az épített töltéssel 4

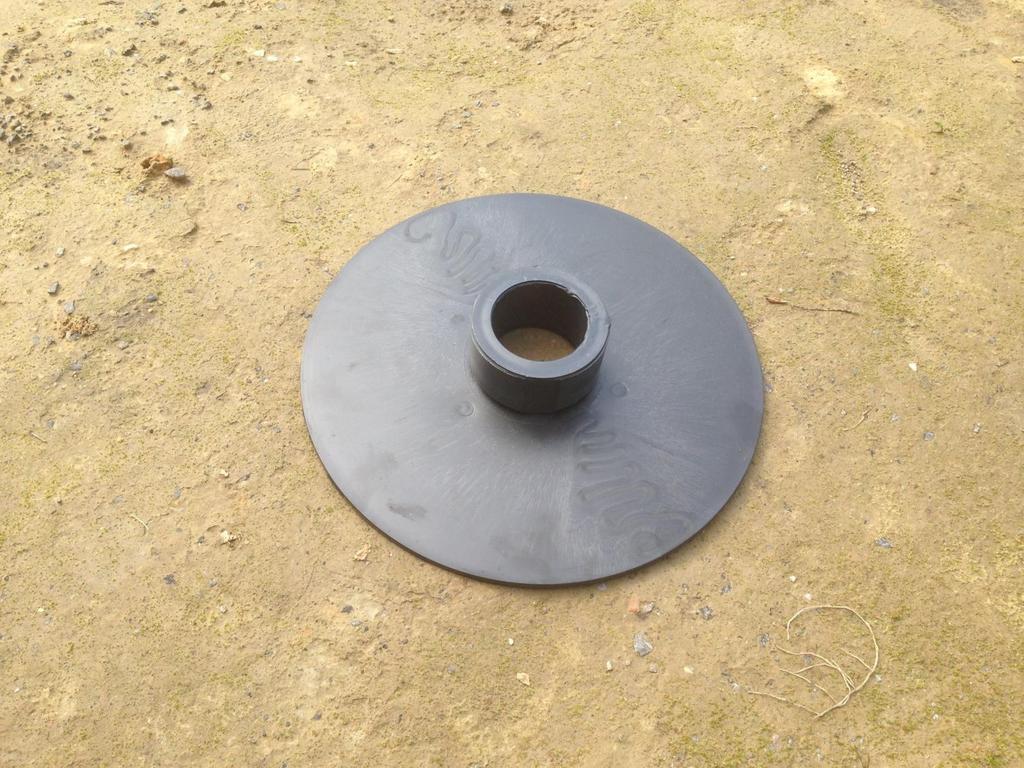

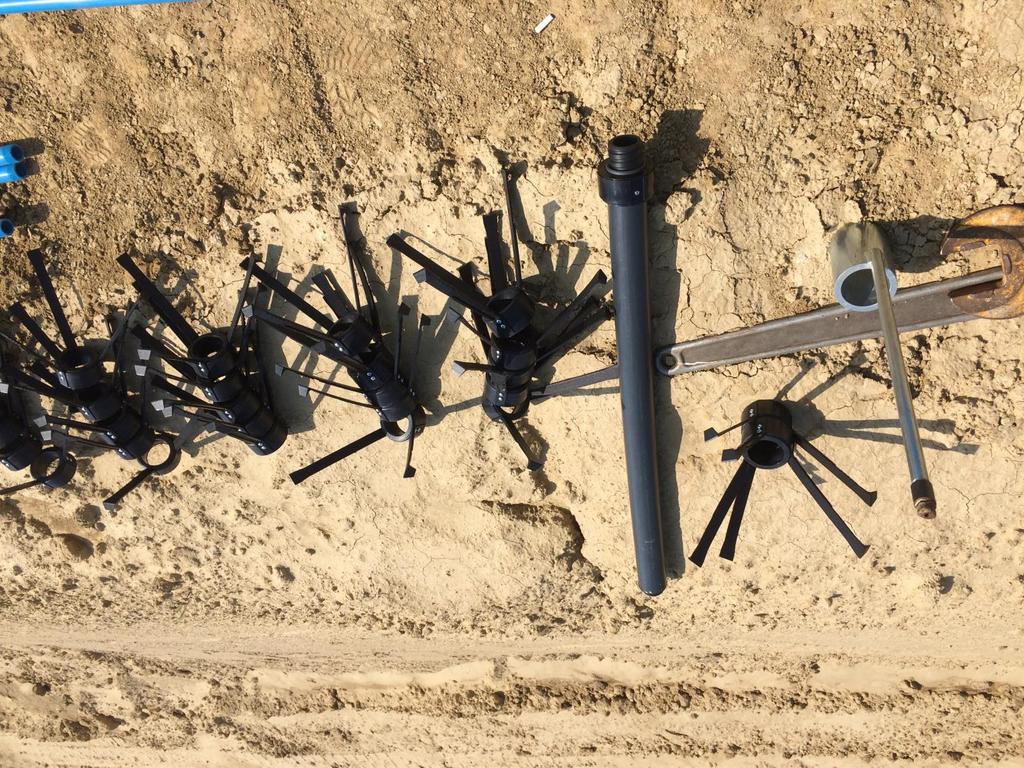

6 Mérőcső, alsó egység, lapmágnes, gyűrűmágnes.. 5

7 Mérőcső, alsó egység, lapmágnes, gyűrűmágnes.. 6

8 Mérőcső, alsó egység, lapmágnes, gyűrűmágnes.. 7

9 Mérőkút telepítése 8

10 Mérőkút telepítése 9

11 Mérőkút telepítése 10

12 Mérőkút telepítése 11

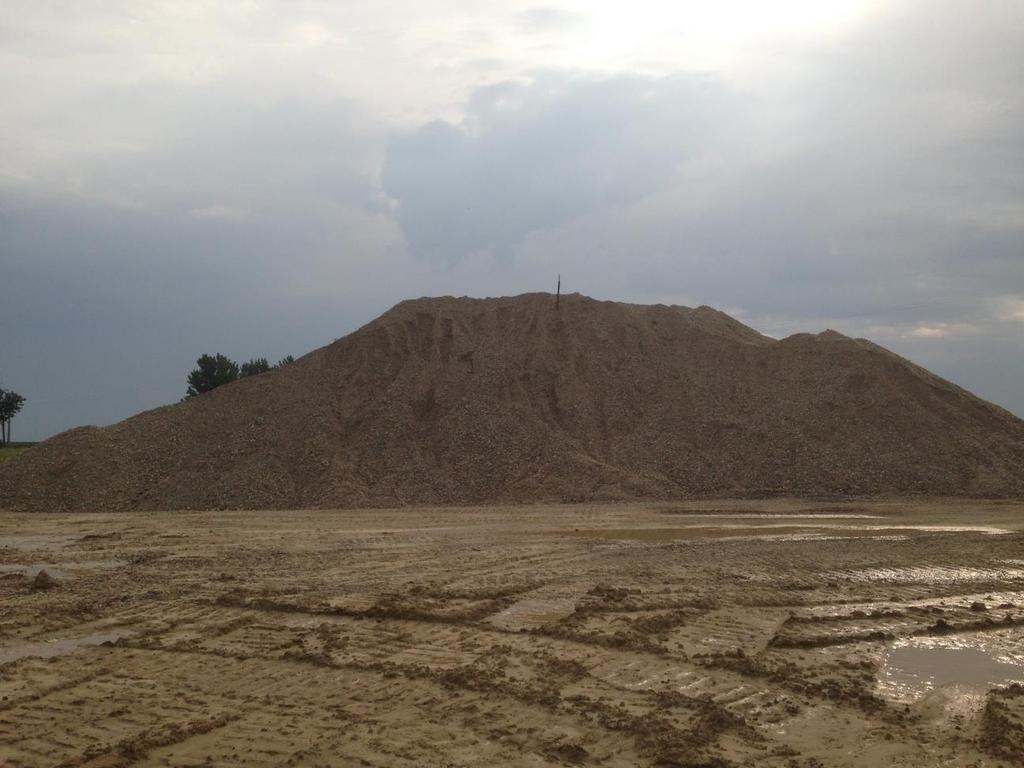

13 Töltésépítés Minősített elő és háttöltés építése Leterhelő töltés építése 12

14 Töltésépítés Minősített elő és háttöltés építése Leterhelő töltés építése 13

15 Töltésépítés Minősített elő és háttöltés építése Leterhelő töltés építése 14

16 Töltésépítés Minősített elő és háttöltés építése Leterhelő töltés építése 15

Süllyedések mérése Telepítést követően referenciamágnes abszolút magasságának meghatározása Mérés lefele és fölfele, mért értékek átlagolása, mágnesek referenciamágneshez viszonyított távolságának

17 Süllyedések mérése Telepítést követően referenciamágnes abszolút magasságának meghatározása Mérés lefele és fölfele, mért értékek átlagolása, mágnesek referenciamágneshez viszonyított távolságának meghatározása Szonda érzékeli az egyes mágnesek mágneses terét, ekkor jelzést ad, 1 mm pontossággal történő leolvasás a mérőcső felső végénél Mérés gyakorisága szabadon választható (heti/kétheti) 16

18 Kiértékelés és eredmények, előnyök, hátrányok Nullmérés a telepítést követő 3-5 napon belül Mágnesenként kapunk adatot a konszolidáció/süllyedés lefolyásáról Süllyedési adatok összerendelése a talajrétegződéssel Tervezett cölöp tetszőleges pontjában vizsgálhatjuk a konszolidációt/süllyedést Hidraulikus süllyedésmérő eredményeivel történő összehasonlítás Hídfőnként (támaszoknál) több mérőkút is elhelyezhető Konszolidált állapot hamarabb kimutatható, időt lehet nyerni Üzemeltetési időszakban is lehet méréseket végezni (hídvizsgálatok) Kivitelezést követően jelentkező hibák okainak felderítésében segíthet Mérőkút telepítése munkaigényesebb, telepítéskor több részegység beépítése, mágnesek precíz pozícionálása Jövőben mérés automatizálása 17

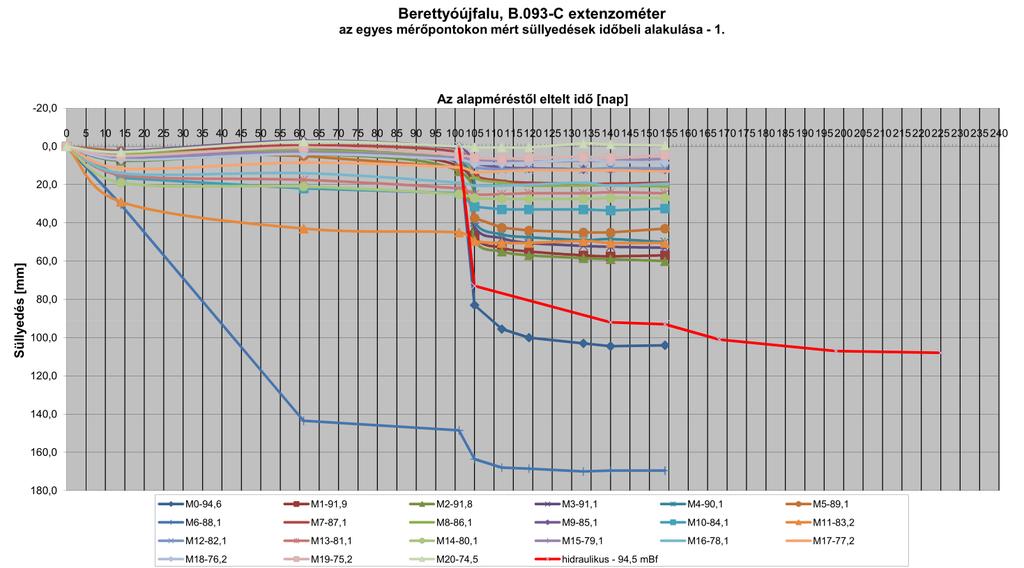

19 Kiértékelés és eredmények 18

20 Kiértékelés és eredmények 19

21 Köszönöm a figyelmet! 20
