1 Kavicscölöpözés

2 Budapest, Városligeti műjégpálya és tó

3 A jégpálya az átépítés előtt balra a központi épület

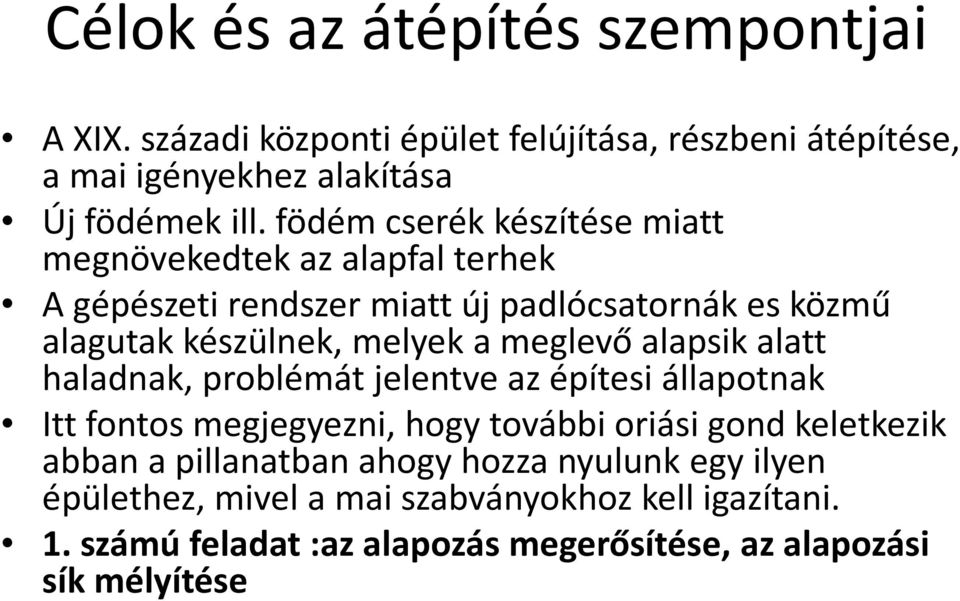

4 Célok és az átépítés szempontjai A XIX. századi központi épület felújítása, részbeni átépítése, a mai igényekhez alakítása Új födémek ill. födém cserék készítése miatt megnövekedtek az alapfal terhek A gépészeti rendszer miatt új padlócsatornák es közmű alagutak készülnek, melyek a meglevő alapsikalatt haladnak, problémát jelentve az építesi állapotnak Itt fontos megjegyezni, hogy további oriásigond keletkezik abban a pillanatban ahogy hozza nyulunk egy ilyen épülethez, mivel a mai szabványokhoz kell igazítani. 1. számú feladat :az alapozás megerősítése, az alapozási sík mélyítése

meglevő alapsikalatt haladnak, problémát jelentve az építesi állapotnak Itt fontos megjegyezni, hogy további oriásigond keletkezik abban a

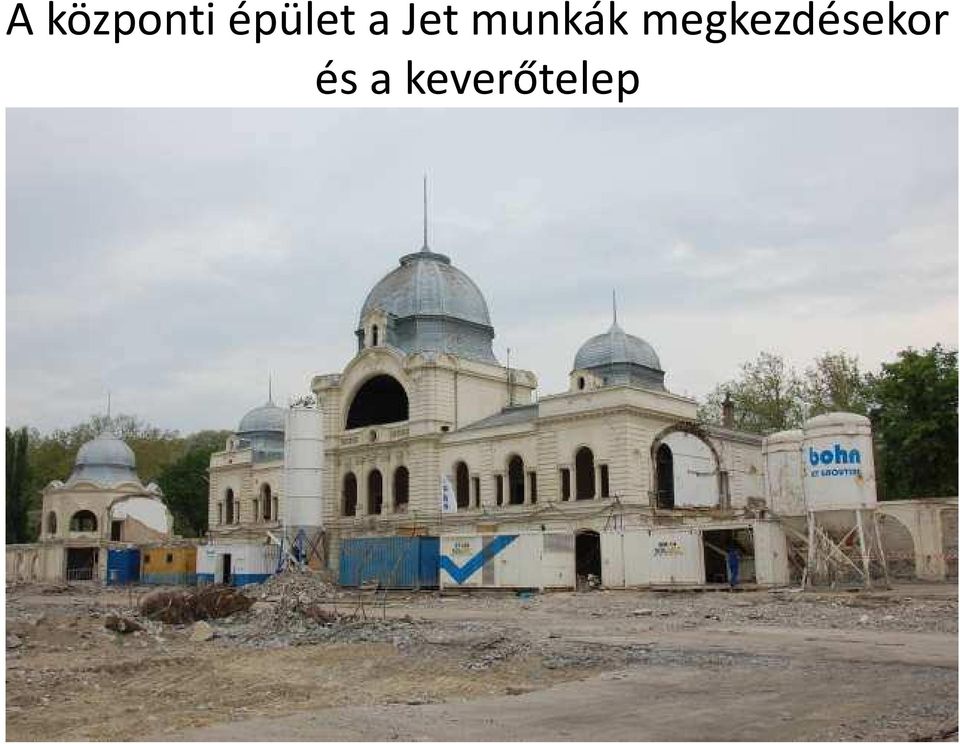

5 A központi épület a Jet munkák megkezdésekor és a keverőtelep

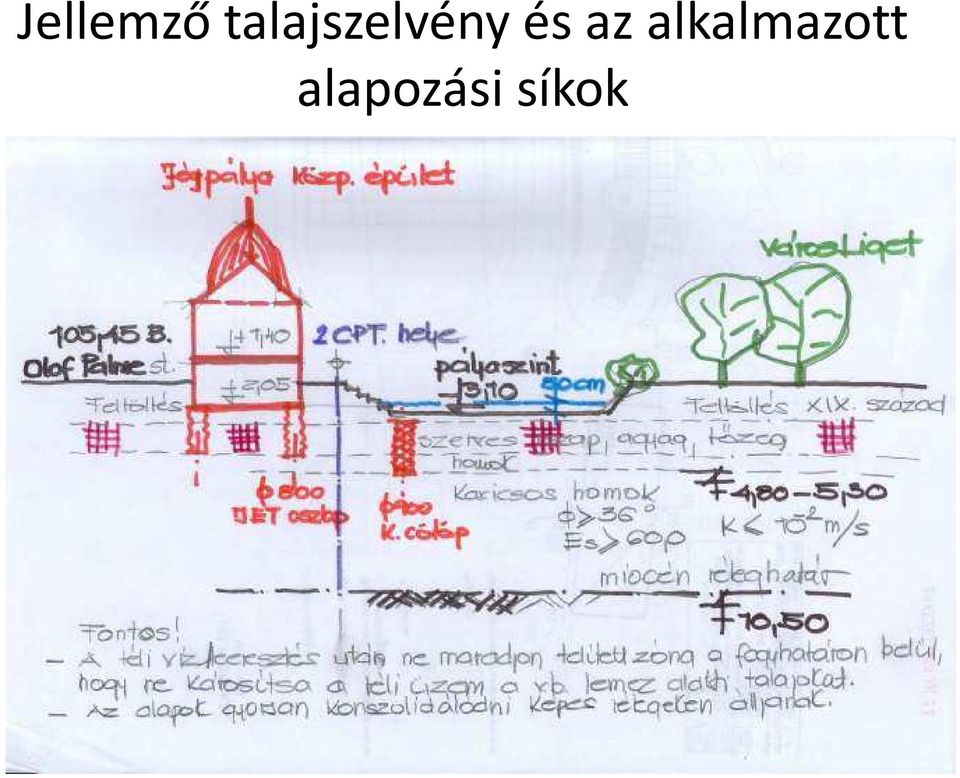

6 Jellemző talajszelvény és az alkalmazott alapozási síkok

7 A meglevő alaptest, melyet zúzott, tömörített mészkőből, sávalapként alakítottak ki, azaz talajjavítás a XIX. században

8 Alaprajzi részlet a Jetoszlopok kiosztásáról

9 Jellemző alap-megerősítes Jetoszlopokkal

10 Tipikus kép egy JET munkahelyről

11 Kavicscölöpözés a pálya alatt Mar elkezdődött a régi pályalemez bontása, az épület átépítése, és ennek első üteme az alap-megerősítés teljes erővel folyt, amikor valakinek feltűnt, a megbízoi oldalon, hogy a tervezett új pályalemez alatt is szerves, tőzeges réteg helyezkedik el A kiviteli tervek altalaj problémával nem számoltak, erre eredetileg költséget sem állítottak be, Ennek gyakorlati megjelenése, a mélyépítő cégek ötletparádéja versenynek álcázva, ahol a javaslatok a teljes talajcserétől a vasbetoncölöpözésig terjedtek, azaz előállt a 2. sz. feladat, a jégpálya alatti altalaj stabilizálása

altalaj problémával nem számoltak, erre eredetileg költséget sem állítottak be, Ennek gyakorlati megjelenése, a mélyépítő cégek ötletparádéja

13 Kavicscölöpözés mélytömörítéssel: a géplánc: vibrátor, kompresszor és kiszolgáló markoló

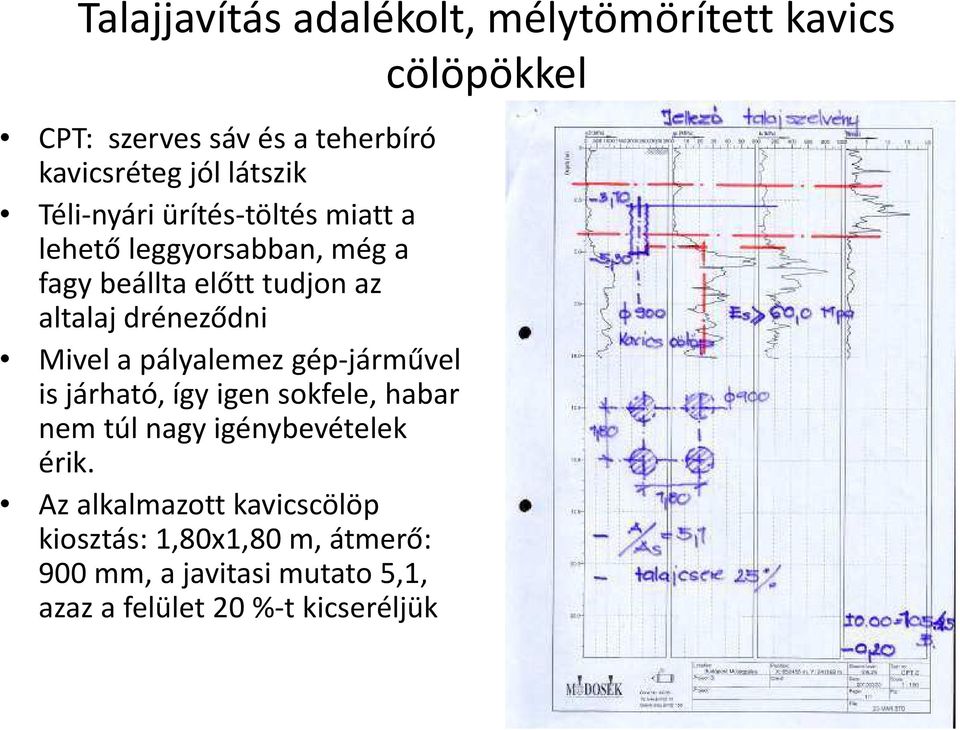

15 Talajjavítás adalékolt, mélytömörített kavics cölöpökkel CPT: szerves sáv és a teherbíró kavicsréteg jól látszik Téli-nyári ürítés-töltés miatt a lehető leggyorsabban, még a fagy beállta előtt tudjon az altalaj dréneződni Mivel a pályalemez gép-járművel is járható, így igen sokfele, habar nem túl nagy igénybevételek érik. Az alkalmazott kavicscölöp kiosztás: 1,80x1,80 m, átmerő: 900 mm, a javitasi mutato 5,1, azaz a felület 20 %-t kicseréljük

dréneződni Mivel a pályalemez gép-járművel is járható, így igen sokfele, habar nem túl nagy igénybevételek érik.

18 Kavicscölöp -összefoglalva A: Vibrofej B: Vezető cső C: Hidraulikus tápegység D: Digitális adatrögzítő E: Légkompresszor Nagynyomású vízszivattyú Kerekes rakodógép Víztelenítő szivattyú Hegesztő készlet

19 1. Behatolás A vibrátor pontraállásátkövetően a fenék jetetteljesen kinyitják. Penetráció alatt a vizet, vagy levegőt a fenékjetenkeresztül gyorsabban nyomják ki, mint ahogy el tud szivárogni és így a talaj rövid időre folyós állapotú lesz és a hirtelen elveszítve a nyírószilárdságát, folyadékként fog viselkedni. Ez az a hirtelen állapot, amely a vibroszondaszámára lehetővé teszi, hogy a homokot elmozdítsa és ülepítse a saját súlyának és a vibrálásnak a hatására, az előírt penetrációs mélységig. Amikor elérték a megkívánt mélységet, a víz hozzávezetést csökkentik és az alsó fúvókától a felső oldalsó jetekfelé terelik, ezek közvetlenül a vibrátor egység fölött helyezkednek el. Tipikus munkahelyeken a vibroszonda6-9 méter/perc sebességgel hatol be. Lépések

nyírószilárdságát, folyadékként fog viselkedni.

20 2. lépés: Tömörítés A bevitt vízszintes erők hatására a vibrátor alja körüli talajrészecskék egy tömörebb állapotra rendeződnek át. A felfelé irányuló vízsugár, párosulva a behatolás alatt elért oldaltömörödéssel a lyukat nyitva tartja. Az öblítés egyébként megakadályozza a vibroszondabeállását is. A tömörödési művelet alatt a vibroszondátfokozatosan (lépcsősen) kiemelik. Durva szemcsés talajok a vibroszondátbefoghatják és a szükséges erő megnövekszik. Ha megfelelő hidraulikus nyomás észlelhető a megadottnál rövidebb idő alatt, a tömörítési periódust be kell fejezni és a szondát a legközelebbi lépcsőhöz kell emelni. Tömörítési idők: sec/0.5 m-es lépcsőkben, vagy 280 bar kialakult nyomás (amelyik előbb létrejön)

A tömörödési művelet alatt a vibroszondátfokozatosan (lépcsősen) kiemelik. Durva szemcsés talajok a vibroszondátbefoghatják és a szükséges erő megnövekszik.

21 3. lépés: Betöltés és befejezés A víz (levegő) fölfelé irányuló sugara a vibroszondaoldala mentén egy nyitott csatornát tart fent. Ez a csatorna lehetővé teszi az anyag visszatöltését, a felszínről betolva, ez a lyuk oldalán lesüllyed és eléri a vibráló egység alját. A tömörítő szondák gazdaságos kiosztásával optimális tömörödés érhető el. A tömörített terület felszínét szintbe kell helyezni, és ha szükséges, tömörítő vibrálással felszíni tömörítést is lehet végezni.
