1 6. előadás ALAPOZÁSOK MEGERŐSÍTÉSE ALAPTEST ANYAGÁNAK MEGERŐSÍTÉSE, JAVÍTÁSA 2. FELSZERKEZET MEREVÍTÉSE, MEGERŐSÍTÉSE 3. ALAPTEST ANYAGÁNAK RÉSZLEGES CSERÉJE 4. ALÁTÁMASZTÁSI FELÜLET NÖVELÉSE, ALAPSZÉLESÍTÉS 5. ALAPSÍK MÉLYÍTÉSE 6. ALAPOZÁSI RENDSZER MÓDOSÍTÁSA 7. KÖZVETETT ALAPMEGERŐSÍTÉSEK 8. ALTALAJ MEGERŐSÍTÉSE 1

FELSZERKEZET MEREVÍTÉSE, MEGERŐSÍTÉSE 3. ALAPTEST ANYAGÁNAK RÉSZLEGES CSERÉJE 4.

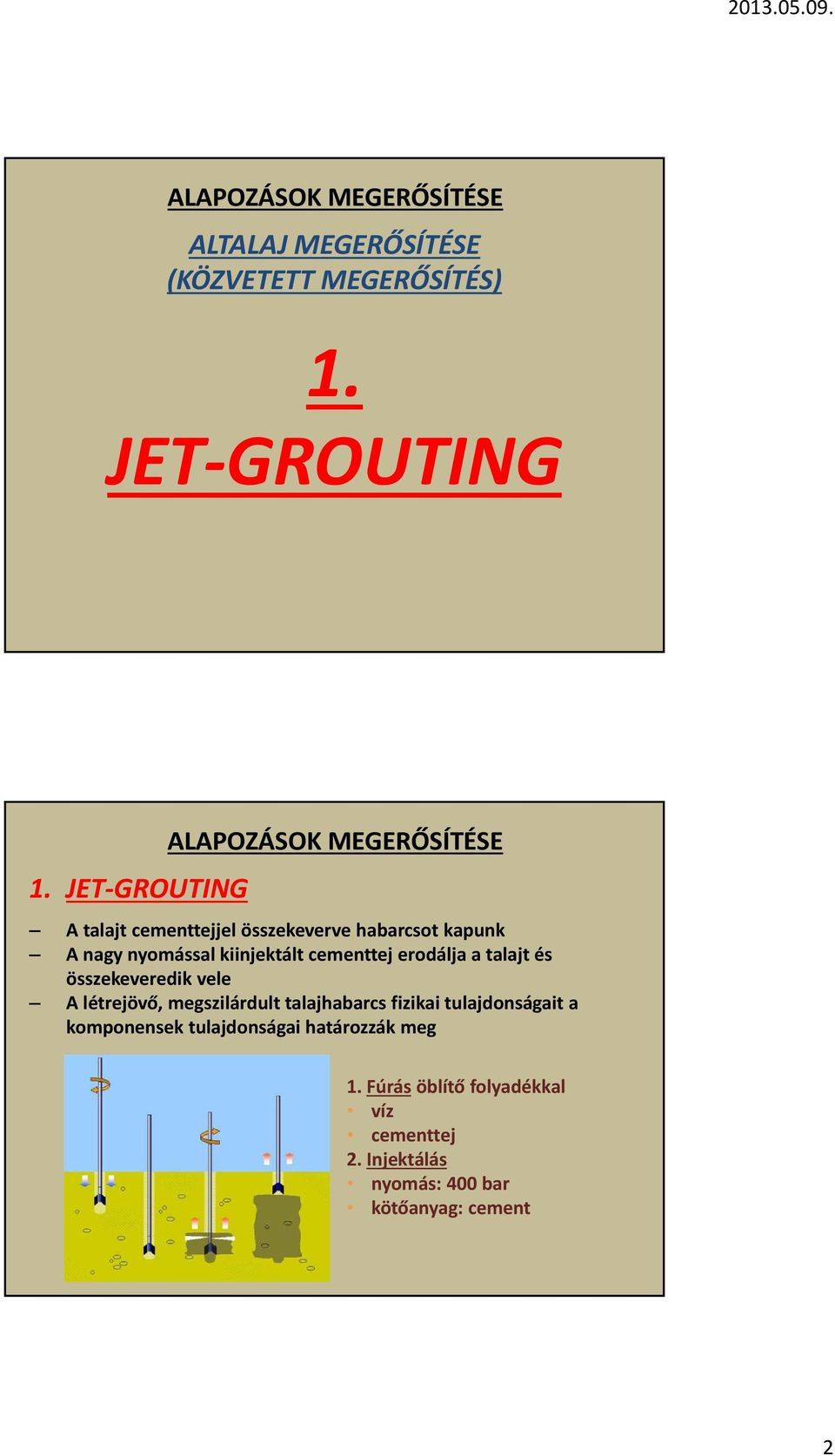

2 ALTALAJ MEGERŐSÍTÉSE (KÖZVETETT MEGERŐSÍTÉS) 1. JET GROUTING A talajt cementtejjel összekeverve habarcsot kapunk A nagy nyomással kiinjektált cementtej erodálja a talajt és összekeveredik vele A létrejövő, megszilárdult talajhabarcs fizikai tulajdonságait a komponensek tulajdonságai határozzák meg 1. Fúrás öblítő folyadékkal víz cementtej 2. Injektálás nyomás: 400 bar kötőanyag: cement 2

cementtej erodálja a talajt és összekeveredik vele A létrejövő, megszilárdult talajhabarcs

3 Szimpla jet Dupla jet Tripla jet Szuper jet 3

4 4

5 érintkező összemetsző tömb panel dupla panel REKONSTRUKCIÓKNÁL KIVÁLÓAN ALKALMAZHATÓ: 1. Többlet terhek felvétele 2. Pincepadló vagy földszinti padló süllyesztése, új térszín alatti szint építése 3. Szomszéd épület alapozásának megerősítése, mélyítése 4. Padlók, padozatok alapozása, alátámasztása 5. Vízzárás 6. Horgonyzások 5

Pincepadló vagy földszinti padló süllyesztése, új térszín alatti szint építése 3.

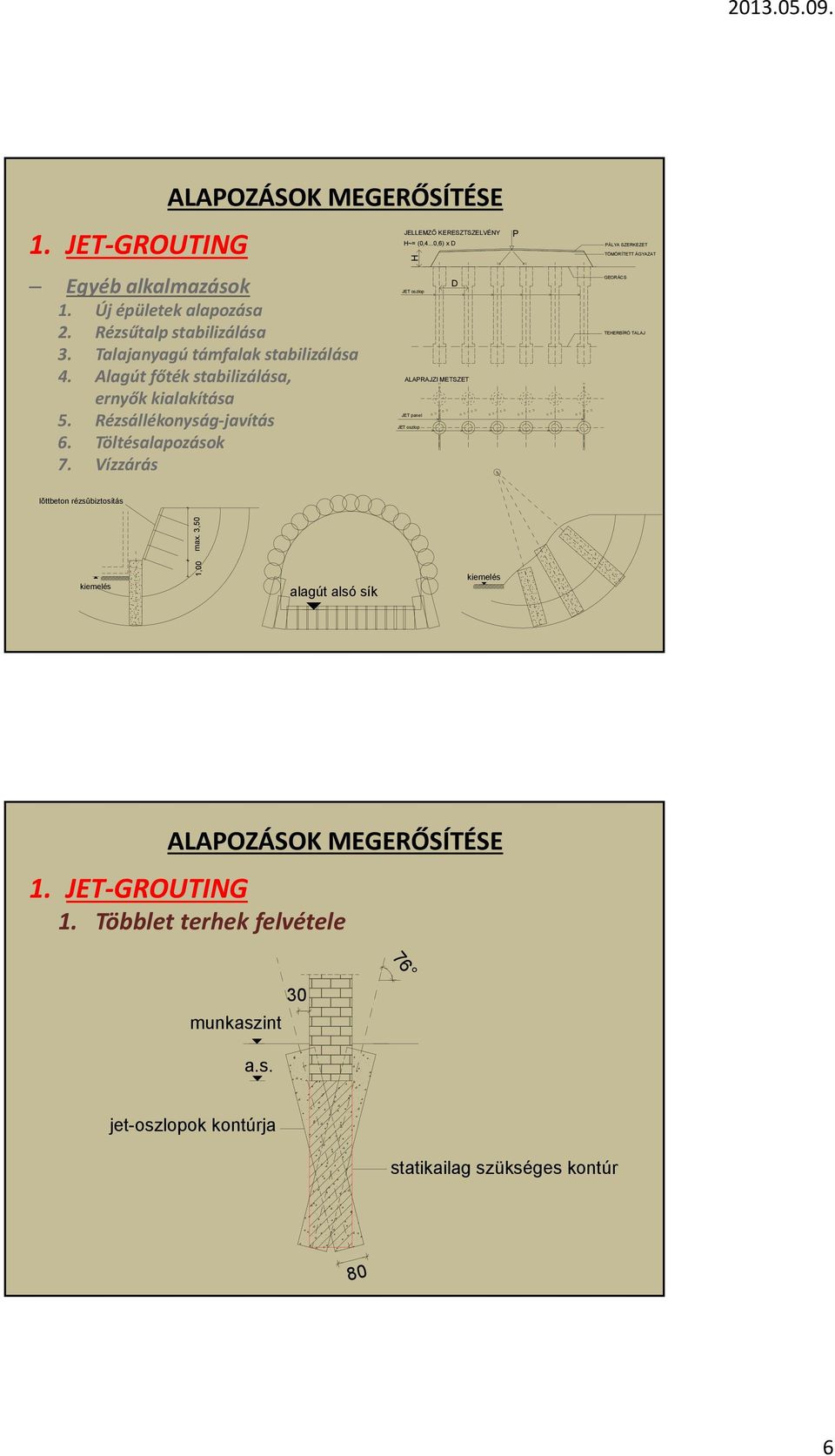

6 Egyéb alkalmazások 1. Új épületek alapozása 2. Rézsűtalp stabilizálása 3. Talajanyagú támfalak stabilizálása 4. Alagút főték stabilizálása, ernyők kialakítása 5. Rézsállékonyság javítás 6. Töltésalapozások 7. Vízzárás JELLEMZŐ KERESZTSZELVÉNY H~= (0,4...0,6) x D H JET oszlop JET panel JET oszlop D ALAPRAJZI METSZET P PÁLYA SZERKEZET TÖMÖRÍTETT ÁGYAZAT GEORÁCS TEHERBÍRÓ TALAJ lõttbeton rézsûbiztosítás kiemelés 1,00 max. 3,50 alagút alsó sík kiemelés 1. Többlet terhek felvétele 30 munkaszint a.s. 76 jet-oszlopok kontúrja statikailag szükséges kontúr 80 6

..0,6) x D H JET oszlop JET panel JET oszlop D ALAPRAJZI METSZET P PÁLYA SZERKEZET TÖMÖRÍTETT ÁGYAZAT GEORÁCS TEHERBÍRÓ TALAJ lõttbeton

7 2. Pincepadló vagy földszinti padló süllyesztése munkaszint (ppv.) a.s. 80 levésendõ rész új ppv. 80 kiemelés Szomszéd épület alapozásának megerősítése, mélyítése 64 munkaszint levésendõ rész kiemelés p.p.v. a.s. 80 E Es1 süllyedés korlátozás teherbírásra elégendõ mélység f(p,e) 1. réteg 2. réteg 80 Es2>Es1 süllyedés korlátozásra szükséges mélység 7

Szomszéd épület alapozásának megerősítése, mélyítése 64 munkaszint levésendõ rész kiemelés

8 4. Padlók, padozatok alapozása, alátámasztása alaplemez felsõ sík munkaszint alaplemez alsó sík mértékadó T.V. a.s a a 5. Vízzárás 64 munkaszint kiemelés 30 p.p.v. a.s. 80 talajvízszint statikai mûködés szempontjából szükséges idom építési T.V. szivárgó vízzáró réteg gazdaságtalanul nagy mélységben vízzáró réteg csak vízzárás miatti szerkezet D 1,20-3,00 m 80 8

V. szivárgó vízzáró réteg gazdaságtalanul nagy mélységben vízzáró réteg csak vízzárás miatti

9 5. Vízzárás 1-1 metszet nézet metszet kiemelés építési T.V. 1 1 vízzáró réteg építési T.V. bentonit zárvány kiemelés kiemelés feltételezett vízzáró réteg tényleges vízzáró réteg O800 HDI oszlop Föld Jet panel Föld O600 cölöp Munkatér O600 cölöp Munkatér 6. Horgonyzások 9

tényleges vízzáró réteg O800 HDI oszlop Föld Jet panel Föld O600

10 LEGGYAKORIBB MEGOLDÁSOK ALTALAJ MEGERŐSÍTÉSE 2. INJEKTÁLÁSOK 10

11 1. TÖMÖRÍTŐ kismértékű vízáteresztőképességcsökkenést okoz Compaction grouting 2. HÉZAGKITÖLTŐ, SZILÁRDÍTÓ kohéziót hoz létre, vízáteresztőképességcsökkenést okoz Permeation grouting 3. REPESZTŐ kismértékű vízáteresztőképességcsökkenést okoz Fracture grouting Compensation grouting 4. HELYETTESÍTÉSES (JET GROUTING) vízzáróságot érhetünk el vele Replacement vagy jet grouting 5. ÜREGKITÖLTÉS Void filling 11

3. REPESZTŐ kismértékű vízáteresztőképességcsökkenést okoz Fracture grouting Compensation grouting 4.

12 Célok: 1. Talajszilárdság javítása kohézió létrehozása a szemcsék összekötésével belső súrlódási szög javítása a tömörség növelése révén 2. Összenyomhatóság csökkentése a szemcsemozgás megakadályozása a szemcsék összekötésével a hézagok csökkentése kitöltésük és tömörítés révén 3. Vízzáróság javítására a hézagok kitöltése repedések kitöltése vízzáró felületek létrehozása 4. Felszínmozgások, beszakadások elleni védelem üregegek, hézagok kitöltése megelőzés süllyedések kompenzálása Compaction grouting Permeation grouting Void filling Fracture grouting Compensation grouting Replacement vagy jet grouting 12

Vízzáróság javítására a hézagok kitöltése repedések kitöltése vízzáró felületek létrehozása 4.

13 REPESZTŐ INJ. JET GROUTING Forrás: Keller Grundbau 13

14 1. TÖMÖRÍTŐ INJEKTÁLÁS ( Compaction grouting ) Talaj helyettesítése injektálóanyaggal (injektálóanyag nem hatol be a pórusokba rendszerint) Kisátmérőjű acél injektálócső lejuttatása Habarcsszerű anyag (cement) besajtolása nagy nyomáson Injektálócső szakaszos visszahúzása mellett történő injektálás Oszlopok kialakítása 14

Kisátmérőjű acél injektálócső lejuttatása Habarcsszerű anyag (cement)

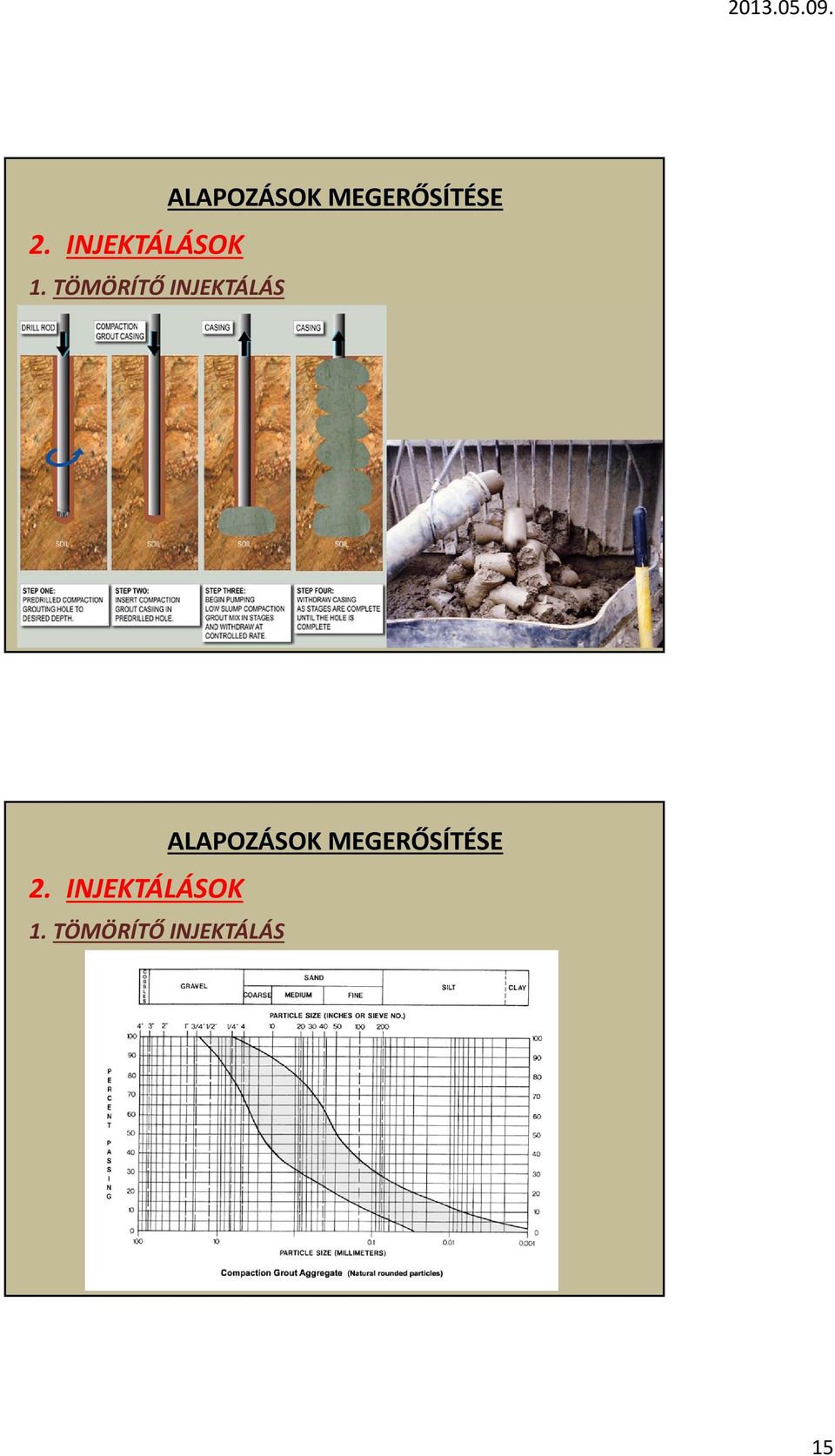

15 1. TÖMÖRÍTŐ INJEKTÁLÁS 1. TÖMÖRÍTŐ INJEKTÁLÁS 15

16 1. TÖMÖRÍTŐ INJEKTÁLÁS 1. TÖMÖRÍTŐ INJEKTÁLÁS 16

17 1. TÖMÖRÍTŐ INJEKTÁLÁS 2. HÉZAGKITÖLTŐ, SZILÁRDÍTÓ INJEKTÁLÁS ( Permeation grouting ) Szemcsés talajok esetén Hézagok kitöltése Kisátmérőjű acél injektálócső vagy mandzsetta lejuttatása Talajtól függően cementhabarcs, mikrocement, nátrium szilikát, kémiai oldat, bitumen, stb. besajtolása kis nyomáson Injektálócső folyamatos visszahúzása mellett történő vagy mandzsettás eljárással történő injektálás Oszlopok kialakítása 17

Kisátmérőjű acél injektálócső vagy mandzsetta lejuttatása Talajtól függően cementhabarcs, mikrocement,

18 2. HÉZAGKITÖLTŐ, SZILÁRDÍTÓ INJEKTÁLÁS 2. HÉZAGKITÖLTŐ, SZILÁRDÍTÓ INJEKTÁLÁS 18

19 2. HÉZAGKITÖLTŐ, SZILÁRDÍTÓ INJEKTÁLÁS 3. REPESZTŐ INJEKTÁLÁS ( Fracture grouting vagy Compensation grouting ) Hézagok kitöltése, süllyedés kompenzálás (visszaemelés) Megelőzés vagy utólagos helyreállítás esetén is (pl. alagutak feletti süllyedések) Kis viszkozitású injektálóanyag (pl. cement, poliuretán, stb.) bejuttatása nagy nyomáson talaj hidraulikus törését okozza Talajszerkezet szétrombolása injektálóanyag bejut a repedésekbe Több szinten, több mélységig alkalmazható 19

(visszaemelés) Megelőzés vagy utólagos helyreállítás esetén is (pl.

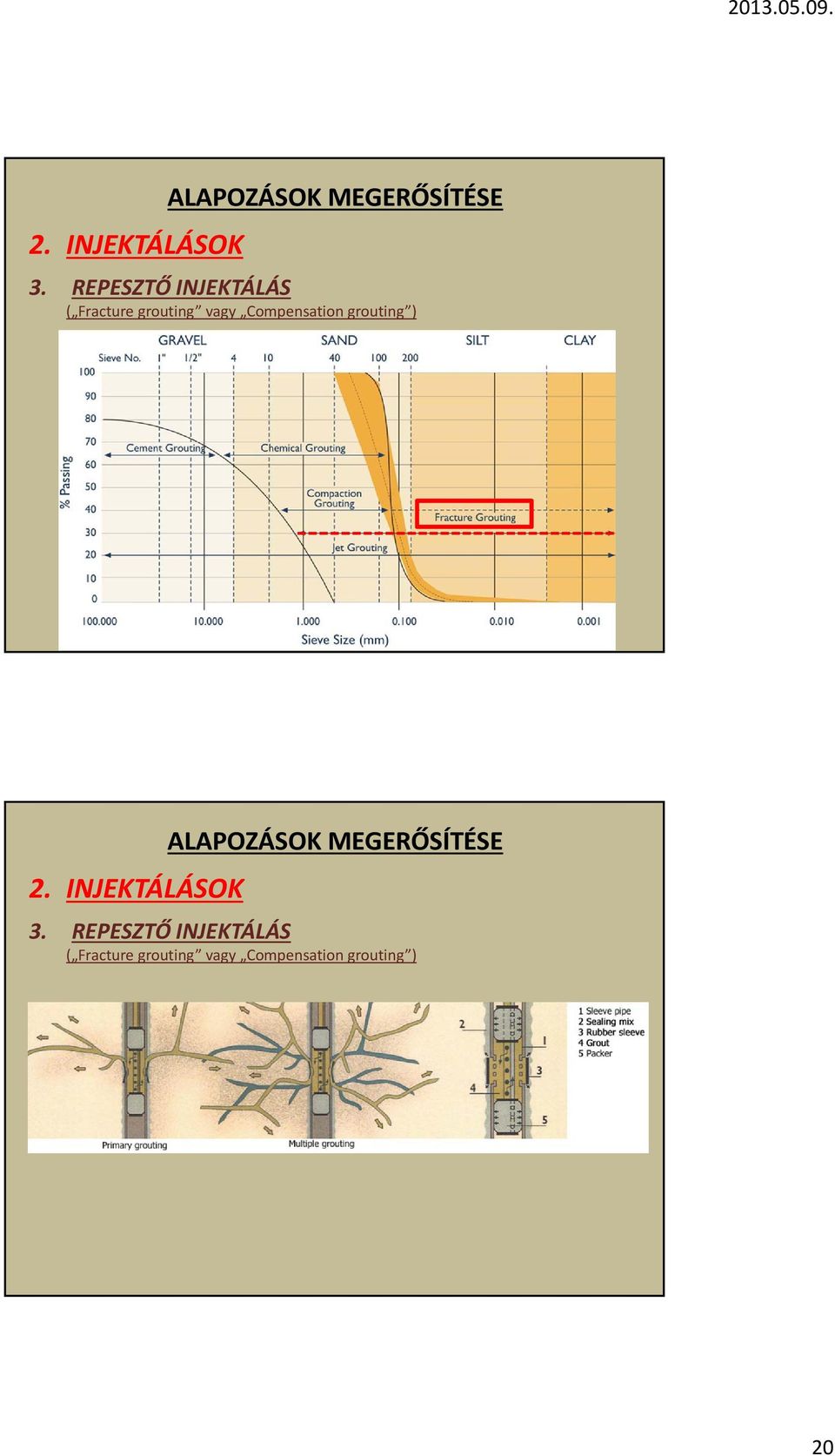

20 3. REPESZTŐ INJEKTÁLÁS ( Fracture grouting vagy Compensation grouting ) 3. REPESZTŐ INJEKTÁLÁS ( Fracture grouting vagy Compensation grouting ) 20

21 3. REPESZTŐ INJEKTÁLÁS ( Fracture grouting vagy Compensation grouting ) 4. HELYETTESÍTÉSES INJEKTÁLÁS ( Replacement vagy jet grouting ) JET GROUTING 21

22 4. HELYETTESÍTÉSES INJEKTÁLÁS ( Replacement vagy jet grouting ) Compaction grouting Permeation grouting Fracture grouting Compensation grouting Replacement vagy jet grouting 22

23 3. ÜREGKITÖLTÉS Meglévő üregek kitöltése Megelőzés vagy utólagos helyreállítás esetén is Injektálóanyag (pl. cement,poliuretán, stb.) bejuttatása alacsony vagy nagy nyomáson 3. ÜREGKITÖLTÉS 23

24 INJEKTÁLÁSOK TERVEZÉSE INJEKTÁLÁSOK TERVEZÉSE INJEKTÁLÁSOK TERVEZÉSE KÉRDÉSEK, MELYRE VÁLASZT KELL ADNUNK: 1. Szükséges, illetve lehetséges e a talajjavítás? 2. Milyen mértékű javítás indokolt? 3. Milyen eredmény várható a különböző módszerektől? 4. Mekkora legyen a javítás térbeli kiterjedése, illetve milyen legyen a kezelt tartomány alakja? 5. Milyen módszerekkel lehet megállapítani a kezelés eredményességét? 24

25 INJEKTÁLÁSOK TERVEZÉSE 1. Szempontok Tervezési követelmények, célok A helyszín adottságai A térszín alatti körülmények Építési ütemterv Költségek és a lehetséges kivitelező 2. Tervezési folyamat Lehetséges módszerek feltérképezése A kezelés elrendezése, kiterjedése, kezelési pontok Válogatás a módszerek között Egy vagy több előzetes terv részletes kidolgozása A legelőnyösebb módszer kiválasztása Terepi kísérlet Minőségtervek INJEKTÁLÁSOK TERVEZÉSE 25

26 INJEKTÁLÁSOK TERVEZÉSE INJEKTÁLÁSOK TERVEZÉSE 26
